ViewSonic DF87G User manual

1
All manuals and user guides at all-guides.com
all-guides.com

2
3
Identifying the Parts
Unpacking
Control Buttons
• Digital Photo Frame
• Remote Control
• Power Adapter
CAUTION: Danger of explosion if the remote control's battery is incorrectly replaced. Replace only with
the same or equivalent type.
�
ON
OFF
DC IN
AV OUT
2
3
4
5
6
8
1
7
9 10111213
Speakers
Wall-Mounting Slots
CF Card Slot
SD/MMC/MS/MS Pro/MS
Duo Card Slot
AV Out Jack
Audio Out Jack
USB Port
DC-IN Jack
Stand
1
2
4
3
IR Sensor
Power Switch
LED Indicator
Mode button
Setup button
Previous button
Next button
Stop/Exit button
Play/OK button
5
6
7
8
9
10
11
12
13
• Quick Guide
• USB Cable
LCD on/off
Setup Mode
Photo Mode
Volume
Slideshow+Music
Up
Previous/Left
Information
Down
Photo Rotate
Mode
Music Mode
Video Mode
Stop/Exit
Play/OK
Next/Right
MODE
INFO.
ViewSonic
VS12054
Volume
TV Out
Zoom
Mute
All manuals and user guides at all-guides.com

2
3
EN

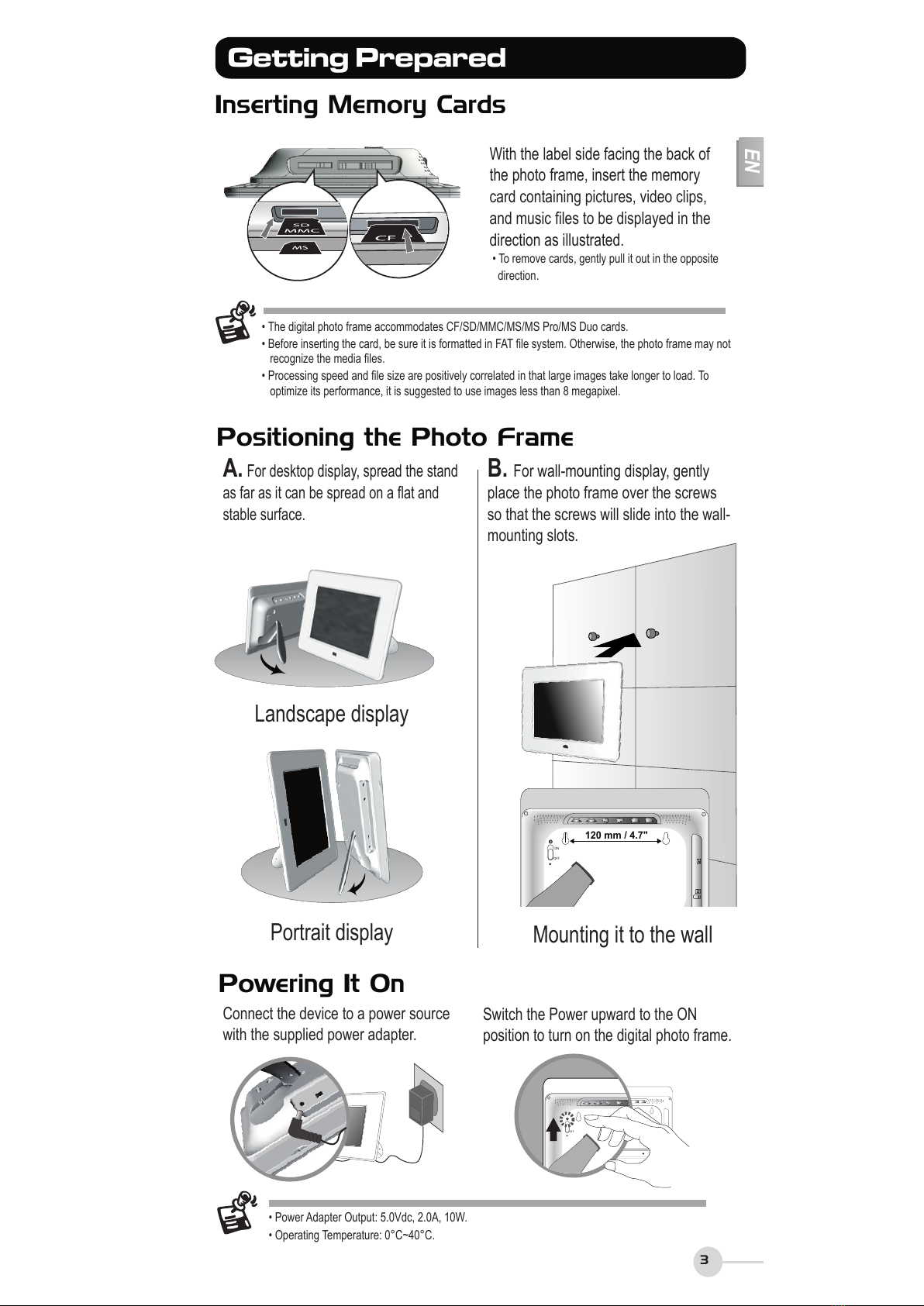

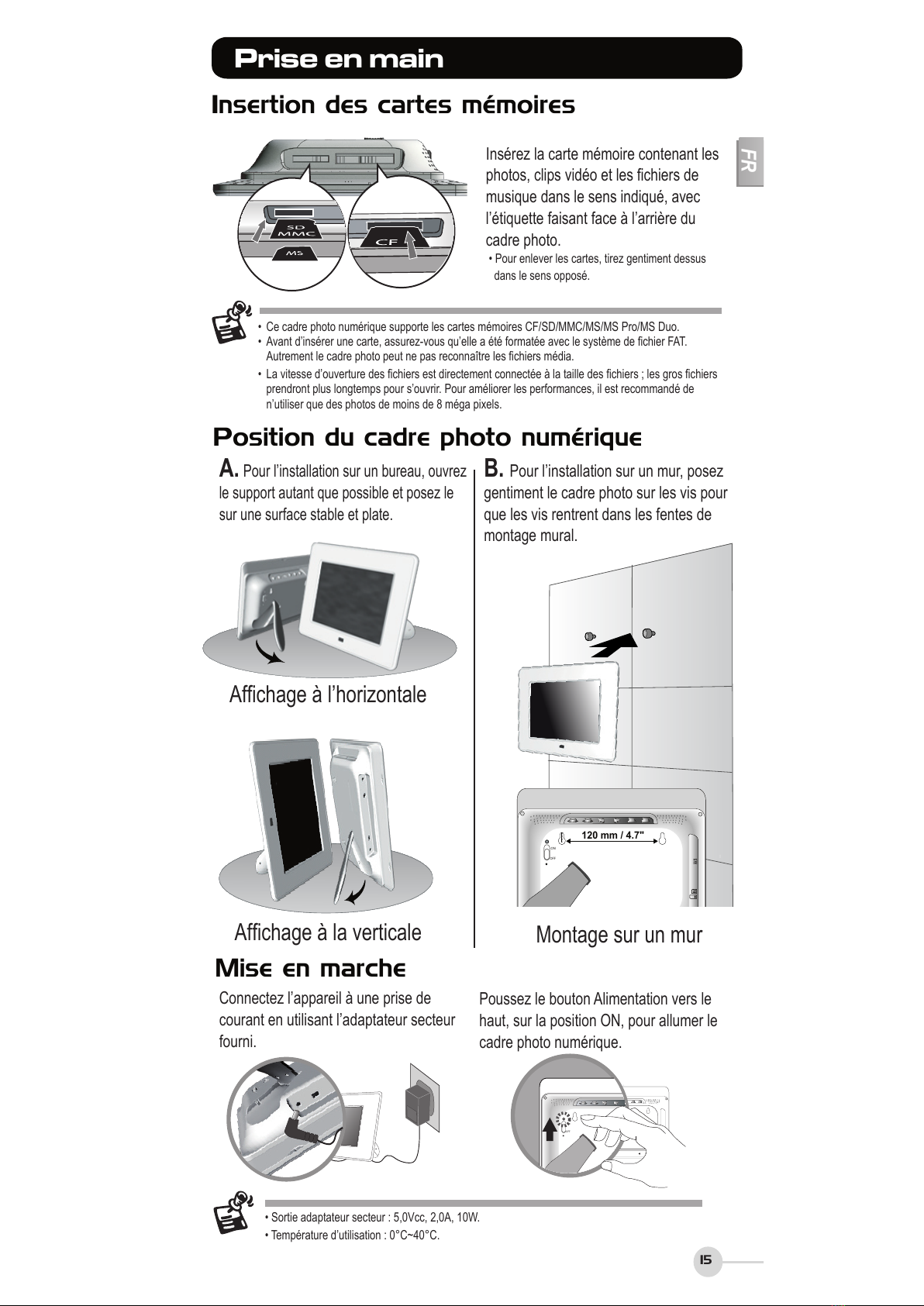

Getting Prepared
Inserting Memory Cards
With the label side facing the back of
the photo frame, insert the memory
card containing pictures, video clips,
and music les to be displayed in the
direction as illustrated.
• To remove cards, gently pull it out in the opposite
direction.
Powering It On
Connect the device to a power source
with the supplied power adapter.
Positioning the Photo Frame
Landscape display
A. For desktop display, spread the stand
as far as it can be spread on a at and
stable surface.
B. For wall-mounting display, gently
place the photo frame over the screws
so that the screws will slide into the wall-
mounting slots.
Switch the Power upward to the ON
position to turn on the digital photo frame.
• The digital photo frame accommodates CF/SD/MMC/MS/MS Pro/MS Duo cards.
• Before inserting the card, be sure it is formatted in FAT le system. Otherwise, the photo frame may not
recognize the media les.
• Processing speed and le size are positively correlated in that large images take longer to load. To
optimize its performance, it is suggested to use images less than 8 megapixel.
• Power Adapter Output: 5.0Vdc, 2.0A, 10W.
• Operating Temperature: 0°C~40°C.



DC IN
AV OUT






DC IN
AV OUT
Portrait display Mounting it to the wall
MS
SD
MMC
ON
OFF
DC IN
AV OUT
120 mm / 4.7"
All manuals and user guides at all-guides.com

4
5
Display the current time
• If the alarm is activated, the alarm time will be displayed.
Clock Mode
8 0 0 x 4 8 0
i
Display all photos as a slideshow
• To enlarge the photo, press .
• To rotate the photo clockwise, press .
To apply various settings for the selected photo, press . A toolbar appears.
Use to scroll through it; press to conrm.
Photo Mode
Rotate rotate the photo clockwise (90º/180º/270º)
Zoom enlarge the photo to show the details
Previous go back to previous photo
Next advance to next photo
Play/Pause pause or resume the slideshow
Stop stop the slideshow
Photo Info display photo information
Thumbnails display photos in thumbnail mode
Resolution display photo resolution
800X480
i
Operation
Use MODE to bring up the function bar.
Use to move to the desired mode; press to conrm.
Saterday
Clock
Mode Calendar
Mode Photo Mode Music Mode Video Mode Slideshow +Music Browser Mode Setup Mode
Calendar Mode
Saturday
2007 - 3
Sun Mon
1 2 3
654 87 9 10
12 1311 14 15 16 17
19 2018 21 22 23 24
26 2725 28 29 30 31
Tues Wed Thur Fri Sat
11:54:24
AM
08:00
Display the monthly calendar
• Use to move to the desired month.
All manuals and user guides at all-guides.com

4
5
EN
0 : 0 0 : 0 0
i
Normal
To apply various settings for the selected music, press . A toolbar appears.
Use to scroll through it; press to conrm.

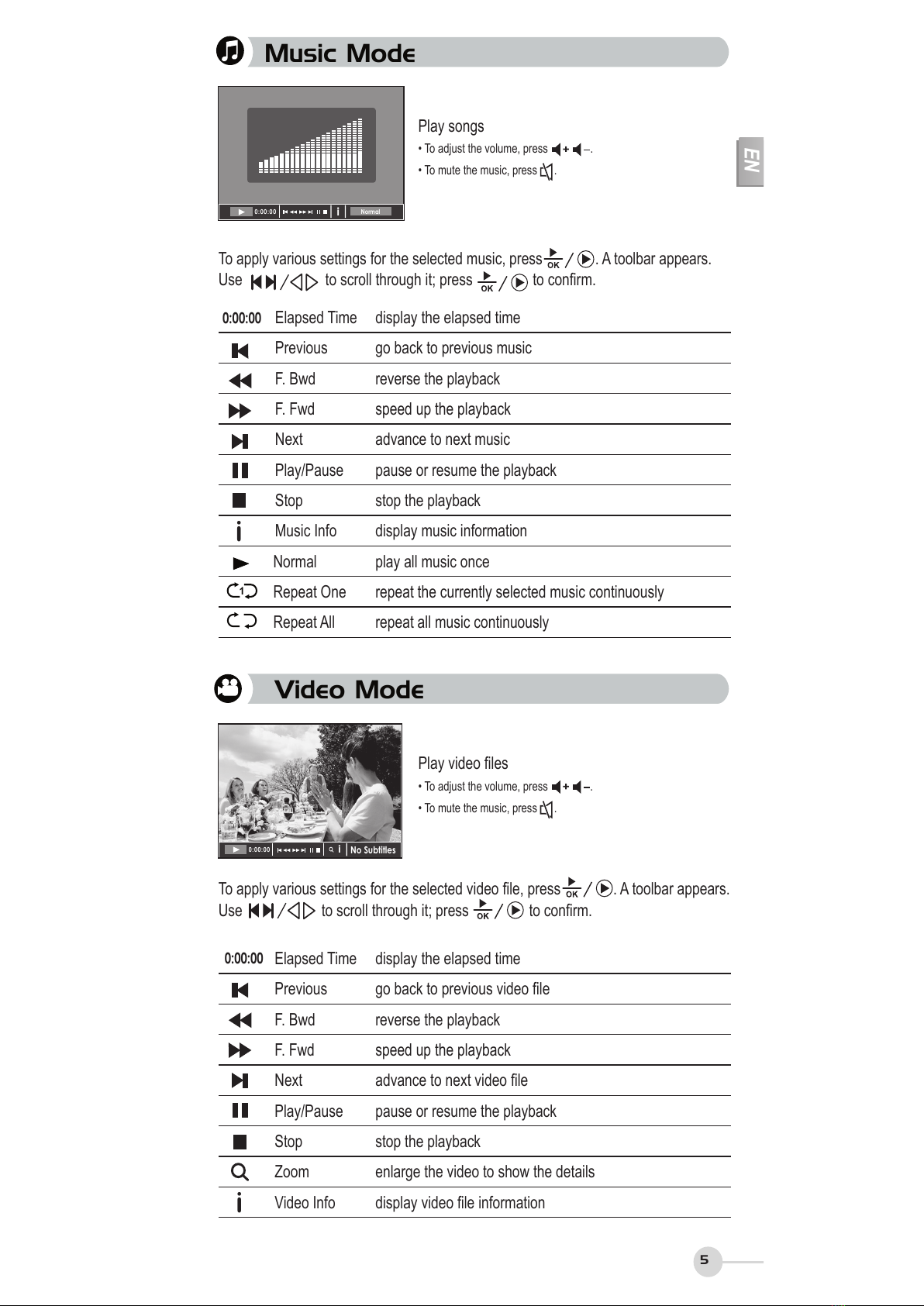

Music Mode
Elapsed Time display the elapsed time
Previous go back to previous music
F. Bwd reverse the playback
F. Fwd speed up the playback
Next advance to next music
Play/Pause pause or resume the playback
Stop stop the playback
Music Info display music information
Normal play all music once
Repeat One repeat the currently selected music continuously
Repeat All repeat all music continuously
i
Play songs
• To adjust the volume, press .
• To mute the music, press .
0:00:00
0 : 0 0 : 0 0
i
No Subtitles
To apply various settings for the selected video le, press . A toolbar appears.
Use to scroll through it; press to conrm.
Video Mode
Elapsed Time display the elapsed time
Previous go back to previous video le
F. Bwd reverse the playback
F. Fwd speed up the playback
Next advance to next video le
Play/Pause pause or resume the playback
Stop stop the playback
Zoom enlarge the video to show the details
Video Info display video le information
i
Play video les
• To adjust the volume, press .
• To mute the music, press .
0:00:00
1
All manuals and user guides at all-guides.com

6
7
List out all of your media les
Use to scroll through les; press to
play it back.
Browser Mode
3/3
C \
:
Folder
MUSIC
VIDEO
abc
2007/03/13 YYMMDD
10:53 AM 12H
Clock Setting
Use to scroll through the menu
options; press to conrm.
Setup Mode
Clock Setting yyyy/mm/dd YYMMDD/MMDDYY/DDMMYY
mm:ss AM/PM 12H/24H
Alarm Setting
yyyy/mm/dd
mm:ss
Ring 1/2
Mode Once/Daily/Off
Photo Setting
Interval Fast, Medium, Slow
Transition select one to apply the
slideshow effect
Display Standard, Smart
Display Setting Brightness, Contrast, Color
Startup Setting Clock, Calendar, Photo, Music, Video, Slideshow
with music, Browser
Language Setting English, Français, Español, Português
Default Setting TV System NTSC, PAL
Restore Default
Firmware Version Display the currently rmware version

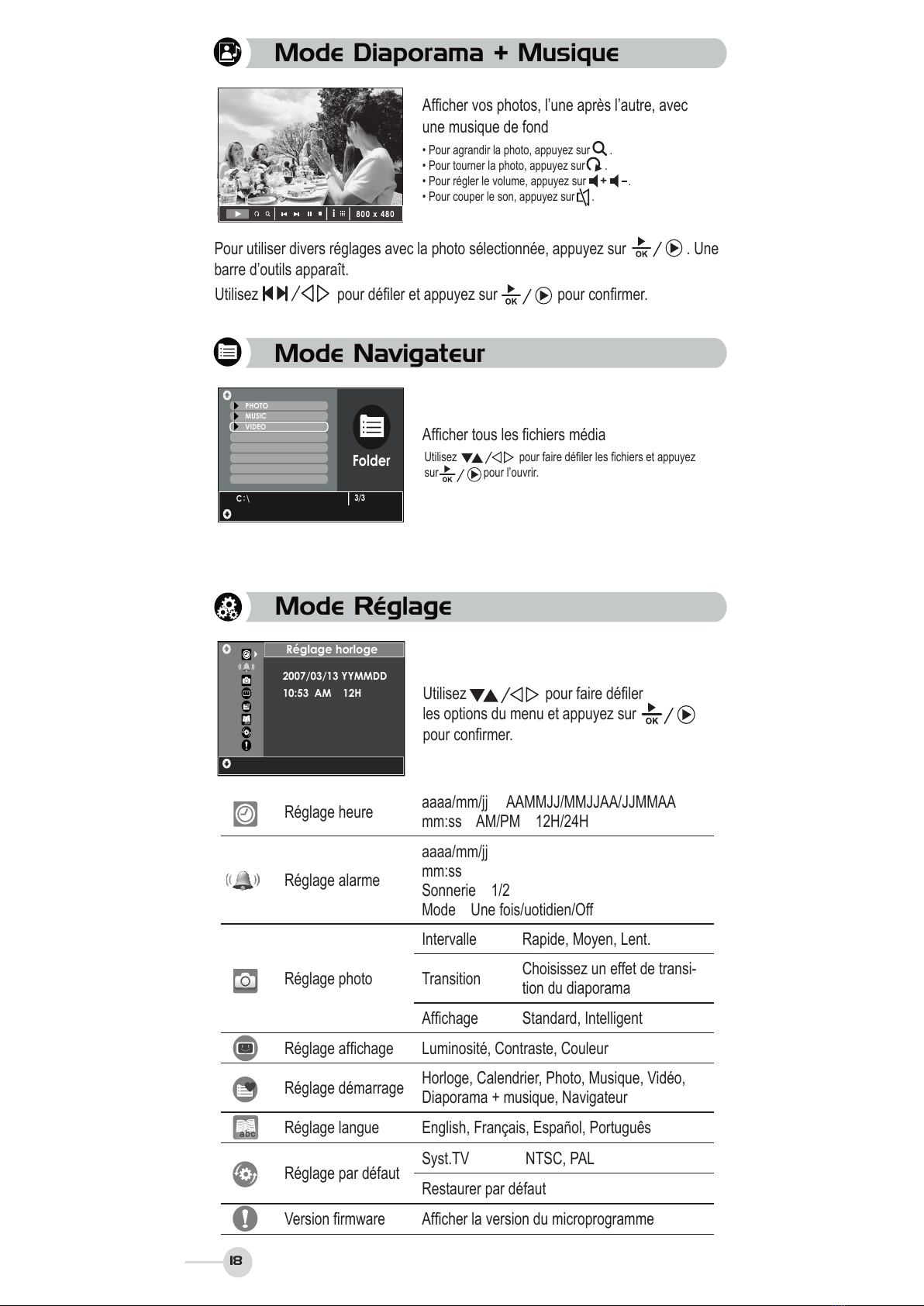

Slideshow + Music Mode
Display your photos one by one, together with
background music
• To enlarge the photo, press .
• To rotate the photo clockwise, press .
• To adjust the volume, press .
• To mute the music, press .
8 0 0 x 4 8 0
i
To apply various settings for the music, press . A toolbar appears.
Use to scroll through it; press to conrm.
All manuals and user guides at all-guides.com
all-guides.com

6
7
EN

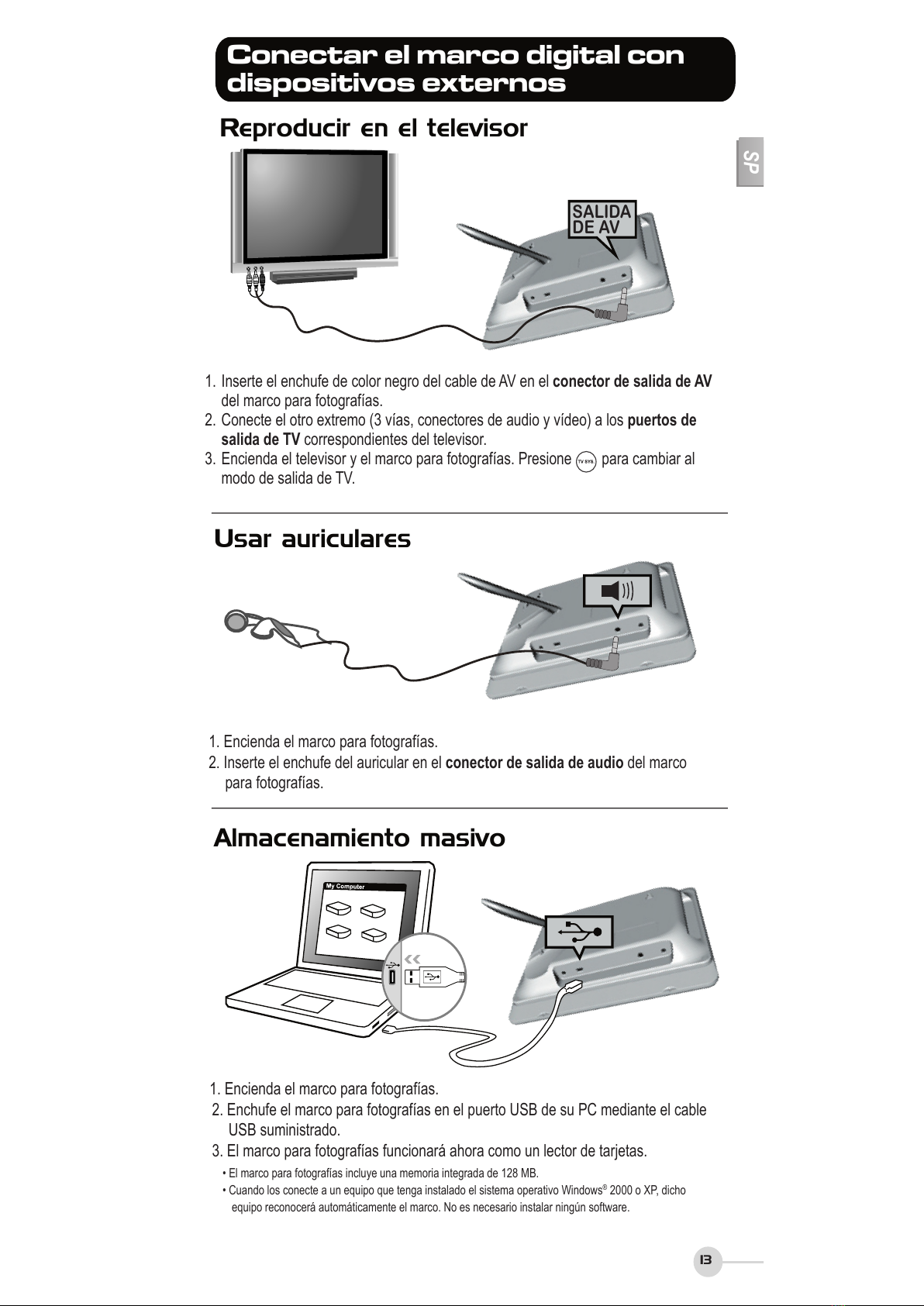

Connecting to External Devices
1. Power on the photo frame.
2. Insert the plug of the earphone into the Audio Out Jack of the photo frame.
1. Connect the black plug of the AV cable to the AV Out Jack of photo frame.
2. Connect the other end (3-strip, audio & video connectors) to the corresponding TV
Out ports of your TV.
3. Power on the TV and the photo frame. Press to switch to the TV out mode.
AV OUT
Playing Back on TV
Using Earphone
Mass Storage
1. Power on the photo frame.
2. Connect the photo frame to your computer's USB port with the supplied USB
cable.
3. The photo frame now functions as card reader.
• Your photo frame comes with 128MB of built-in memory.
• When connected to a computer running Windows® 2000 or XP, the the photo frame will be recognized
instantly; no software installation is required.
All manuals and user guides at all-guides.com

8
9
Identificar las partes del
dispositivo
Contenido del paquete
Botones de control
• Marco digital para fotografías
• Mando a distancia
• Adaptador de alimentación
ATENCIÓN: hay peligro de explosión si las pilas del mando a distancia se reemplazan de forma
incorrecta. Utilice pilas del mismo tipo o equivalentes cuando reemplace las pilas gastadas.
�
ON
OFF
DC IN
AV OUT
2
3
4
5
6
8
1
7
9 10111213
Altavoces
Ranuras para instalación en pared
Ranura para tarjetas CF
Ranura para tarjetas SD, MMC, MS, MS
Pro, MS Duo
Conector de salida de AV
Conector de salida de audio
Puerto USB
Conector de ENTRADA DE CC
Pie
1
2
4
3
Sensor de infrarrojos (IR)
Interruptor de alimentación
Indicador LED
Botón Modo
Botón Conguración
Botón Anterior
Botón Siguiente
Botón Detener/Salir
Botón Reproducir/Aceptar
5
6
7
8
9
10
11
12
13
• Guía rápida
• Cable USB
Encender/Apagar la
pantalla LCD
Modo Conguración
Modo Foto
Volumen
Diapositivas
con música
Arriba
Anterior/Izquierda
Información
Abajo
Modo
Girar foto
Modo Música
Modo Vídeo
Detener/Salir
Reproducir/Aceptar
Siguiente/Derecha
MODE
INFO.
ViewSonic
VS12054
Volumen
Salida de TV
Zoom
Silencio
All manuals and user guides at all-guides.com

8
9
SP
Procedimientos iniciales
Insertar las tarjetas de memoria
Con el lado de la etiqueta orientado
hacia la parte posterior del marco para
fotografías, inserte la tarjeta de memo-
ria que contenga fotografías, clips de
vídeo y archivos de música en la direc-
ción que indica la gura para verlos.
• Para retirar una tarjeta, tire de ella suavemente en
la dirección contraria.
Encender el marco digital
Conecte el dispositivo a una fuente
de alimentación con el adaptador de
alimentación suministrado.
Colocar el marco para fotografías
Visualización horizontal
A. Para ver fotografías en un escritorio,
extienda el pie todo lo que sea posible en
una supercie plana y estable.
B. Para ver fotografías con el marco
digital instalado en una pared, colóquelo
con cuidado sobre los tornillos de forma
que éstos se inserten en las ranuras
para instalación en pared y se deslicen
por ellas.
Mueva el conmutador de alimentación
hacia arriba, colocándolo en la posición
de encendido (ON), para proporcionar
energía al marco digital para fotografías.
• El marco digital para fotografías admite los siguientes tipos de tarjetas: CF, SD, MMC, MS, MS Pro y
MS Duo.
• Antes de insertar la tarjeta, asegúrese de que tiene el formato del sistema de archivos FAT. Si no es así,
es posible que el marco digital para fotografías no reconozca los archivos multimedia.
• La velocidad de procesamiento y el tamaño de archivo están directamente relacionados con la cantidad
de tiempo que las imágenes tardan en cargarse. Para optimizar su rendimiento, es recomendable usar
menos de 8 megapíxeles.
• Salida del adaptador de alimentación: 5,0 Vcc, 2,0 A, 10 W.
• Temperatura de funcionamiento: 0 °C~40 °C.



DC IN
AV OUT






DC IN
AV OUT
Visualización vertical Instalación en la pared
MS
SD
MMC
ON
OFF
DC IN
AV OUT
120 mm / 4.7"
All manuals and user guides at all-guides.com

10
11
Mostrar la hora actual
• Si la alarma está activada, se mostrará en la pantalla.
Modo Reloj
8 0 0 x 4 8 0
i
Mostrar todas las fotos como una
presentación de diapositivas
• Para ampliar a foto presione .
• Para girar la foto en el sentido de las agujas del reloj,
presione .
Para aplicar varias conguraciones para la foto seleccionada, presione .
Aparecerá una barra de herramientas. Use para recorrerla; presione
para conrmar la selección que realice.
Modo Foto
Girar Permite girar la foto en el sentido de las agujas del reloj
(90º, 180º o 270º)
Zoom Permite ampliar la foto para mostrar detalles de la misma
Anterior Permite ir a la foto anterior
Siguiente Permite ir a la foto siguiente
Reproducir/Pausa Permite pausar o reanudar la presentación de diapositivas
Detener Permite detener la presentación de diapositivas
Información de
la foto Permite mostrar la información de las fotos
Miniaturas Permite mostrar fotos en el modo de miniaturas
Resolución Permite mostrar la resolución de las fotos
800X480
i
Funcionamiento
Use la opción MODO para hacer aparecer la barra de funciones.
Use para seleccionar el modo que desee; presione para conrmar
la selección.
Saterday
Modo
Reloj Modo
Calendario Modo Foto Modo Música Modo Vídeo Diaposi- tivas con
música
Modo
Explora-
dor
Modo
Congu-
ración
Modo Calendario
Saturday
Mostrar el calendario mensualmente
• Use para desplazarse al mes que
desee.
2007 - 3
Sun Mon
1 2 3
654 87 9 10
12 1311 14 15 16 17
19 2018 21 22 23 24
26 2725 28 29 30 31
Tues Wed Thur Fri Sat
11:54:24
AM
08:00
All manuals and user guides at all-guides.com
