Auspacken....................................................................... 3
Anforderung Montagewerkzeug .................................. 3
Explosionszeichnung ....................................................... 3
Montage
Schritt 1............................................................................. 4
Schritt 2............................................................................. 5
Schritt 3............................................................................. 6
Schritt 4............................................................................. 7
Schritt 5............................................................................. 8
Technische Angaben / Zubehör ............................ 9 - 10
Übersicht VIGOR Schrankwand-System .............. 11 - 13
Zubehör VIGOR Schrankwand-System................ 14 - 16
Dear Customer,
Thank for choosing the Vigor Storage-System (VSS) and for putting your
faith in our products. We take care to ensure that our products meet
high quality standards. All our VSS cabinets are tested in compliance
with DIN 4548:2016-10.
Unpacking...................................................................... 17
Assembly tool request .................................................. 17
Exploded drawing......................................................... 17
Installation
Step 1.............................................................................. 18
Step 2.............................................................................. 19
Step 3.............................................................................. 20
Step 4.............................................................................. 21
Step 5.............................................................................. 22
Technical data / Accessories ............................... 23 - 24
Overview VIGOR Storage-System ........................ 25 - 27
Accessories VIGOR Storage-System .................... 28 - 30
Sehr geehrter Kunde,
vielen Dank, dass Sie sich für das VIGOR-Schrankwand-System (VSS)
entschieden haben und unseren Produkten Vertrauen schenken. Wir
achten bei unseren Produkten auf hohe Qualitätsstandards. Alle unsere
VSS-Schränke werden in Anlehnung der DIN 4548:2016-10 geprüft.

3
ViGOR GmbH • ;Am Langen Siepen 13-15 • 42857 Remscheid • GERMANY
[ +49 (0) 21 91 / 97 95 • \ +49 (0) 21 91 / 97 96 00 • ] [email protected] • ^ vigor-equipment.com
1. Bitte stellen Sie beim Auspacken der Produkte des VIGOR Schrankwand-Systems (VSS) sicher,
dass deren Oberseite nach oben weist. Keine spitzen Werkzeuge zum Auspacken verwenden.
Die Produkte des VSS nach dem Auspacken vorsichtig auf Beschädigungen prüfen, die beim
Transport entstanden sein könnten. Prüfen, ob sich Teile gelockert haben, fehlen oder beschä-
digt sind. Transportschäden sind gegenüber dem Spediteur geltend zu machen.
Anforderung Montagewerkzeug
Für die Montage der Werkbank
wird folgendes benötigt:
Kreuzschlitzschraubendreher PH2 (z.B. V1704)
und ein 10 mm Maulschlüssel (z.B. V1044).
Exemplarisch für alle Produkte des VSS.

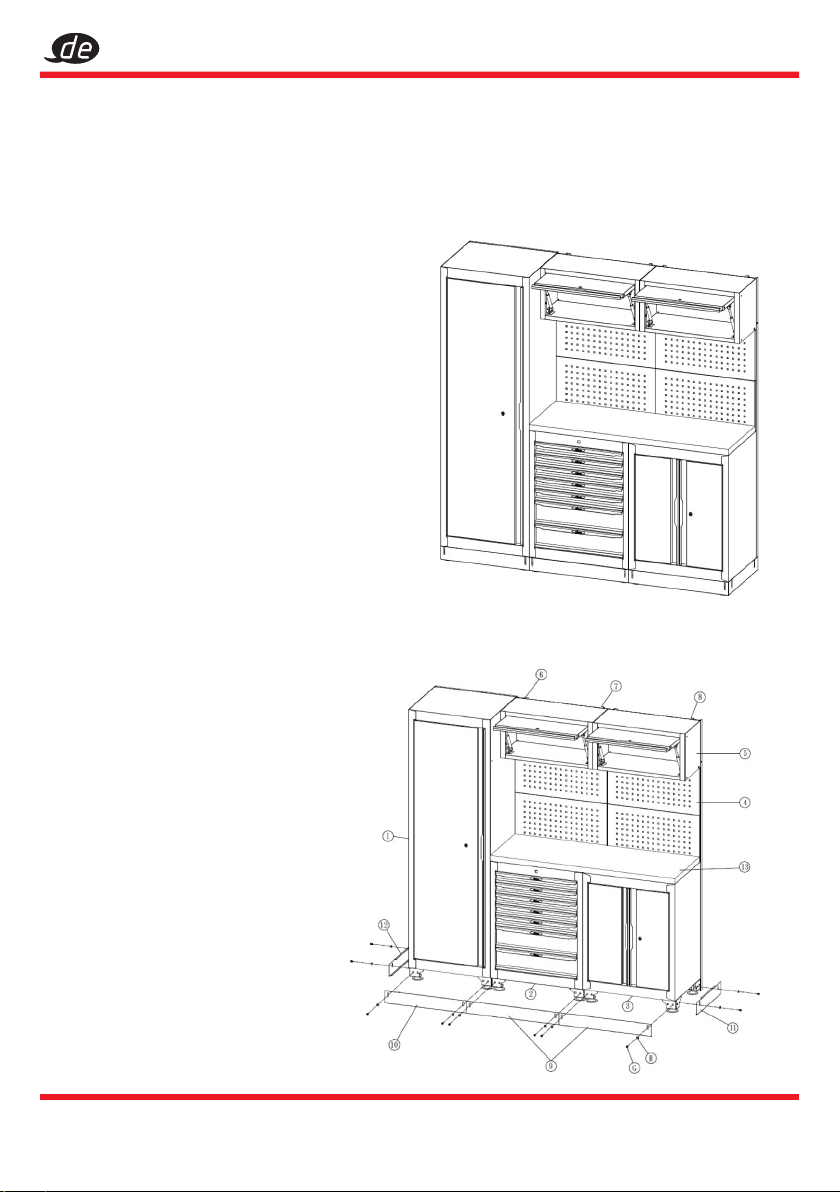

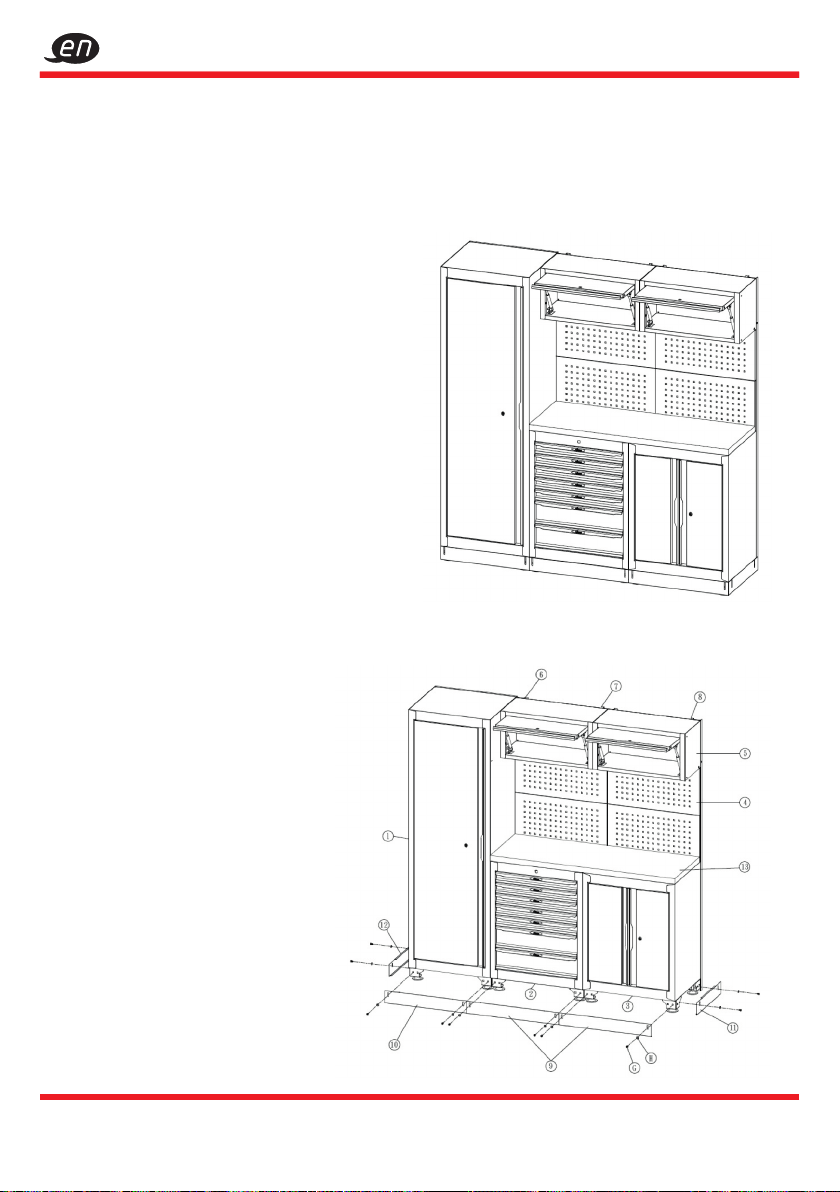

Explosionszeichnung
Auspacken

4ViGOR GmbH • ;Am Langen Siepen 13-15 • 42857 Remscheid • GERMANY
[ +49 (0) 21 91 / 97 95 • \ +49 (0) 21 91 / 97 96 00 • ] [email protected] • ^ vigor-equipment.com
A
Befestigung an
der Wand möglich
Safety first
Schritt 1
1.6 Kreuzschlitzschrauben M6 Aan der
Rückseite zur späteren Befestigung der Ab-
stützung anbringen. Die Kreuzschlitzschrau-
ben M6 Anicht vollständig anziehen. Soweit
anziehen, dass noch etwa 3 bis 5 Schraube-
numdrehungen zum späteren Anbringen der
Halterung verbleiben.

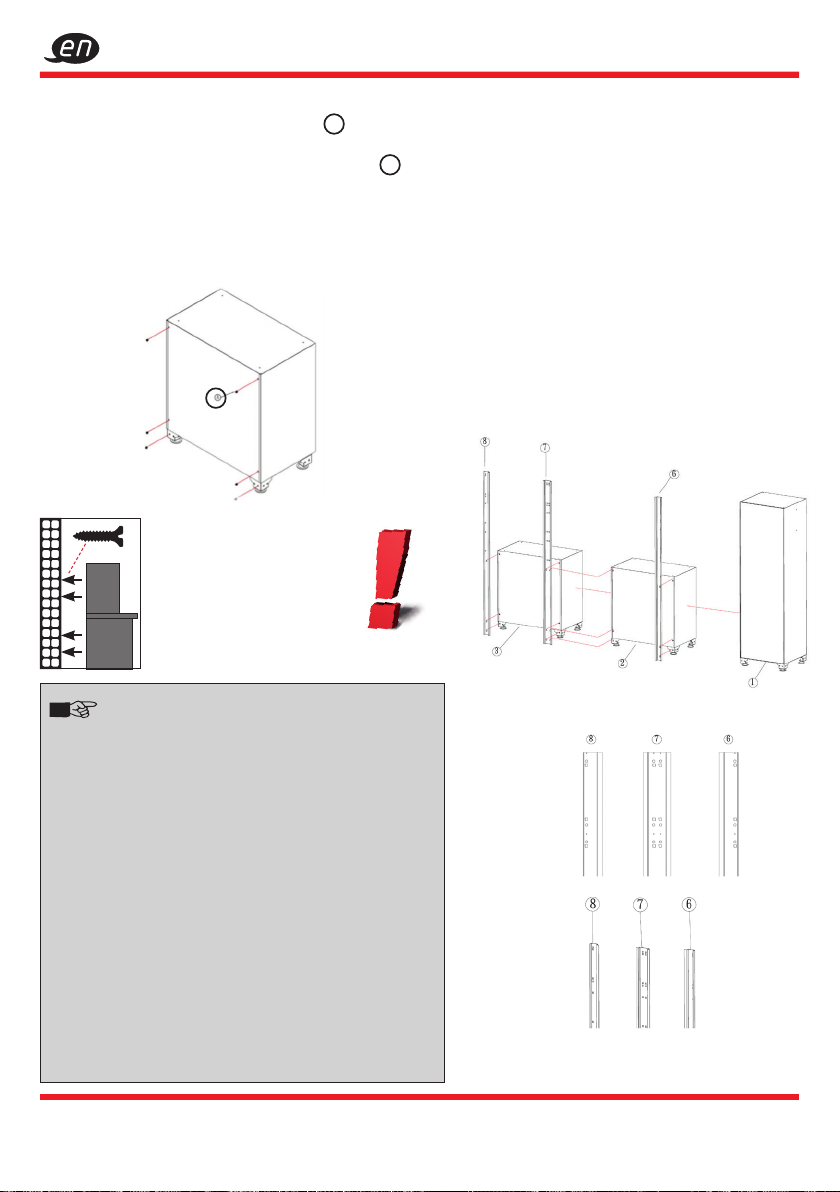

2. Werkbank am gewünschten Ort aufstellen
und die Halterung ( 6, 7, 8) wie im Dia-
gramm dargestellt unten anbringen.
Die Halterung wie unten markiert an der
richtigen Position anbringen. Die Halterun-
gen sind beschriftet und können dadurch
leicht identifiziert werden. 6Die rechte
Halterung ist passend für die rechte Seite der
Werkbank. Sie befindet sich an der Seite des
Wandschranks 1. 7Die mittlere Halterung
ist passend für die mittlere Position der Werk-
bank. 8Die linke Halterung ist passend für
die linke Seite der Werkbank.
Hinweis
Bitte achten Sie auf ordnungsgemäße Befestigung
und Kippsicherung des VIGOR Schrankwand-Sys-
tems (VSS). Hierzu haben Sie die Möglichkeit durch
die auf der Rückseite vorgesehenen Schraublö-
chern das VSS an der Wand zu befestigen und zu
sichern.
Das Besfestigungsmaterial ist nicht im Lieferumfang
enthalten. Bitte vergewissern Sie sich, dass die
Beschaffenheit des Mauerwerks oder Befestigungs-
grundlage einen sicheren Halt gewährleistet!
Bitte achten Sie des Weiteren darauf, dass die
Arbeitsplatten von unten durch die vorgesehenen
Durchführungen der Schrankwand-Module zu be-
festigen sind. Hierzu empfehlen wir handelsübliche
Holzschrauben (nicht im Lieferumfang enthalten).

5
ViGOR GmbH • ;Am Langen Siepen 13-15 • 42857 Remscheid • GERMANY
[ +49 (0) 21 91 / 97 95 • \ +49 (0) 21 91 / 97 96 00 • ] [email protected] • ^ vigor-equipment.com
Schritt 2
Hinweis
Alternativ können einzelne VIGOR
Schrank-Elemente mit Hilfe des
Verbindungsplättchen-Satzes
V6000-040/4 verbunden werden.

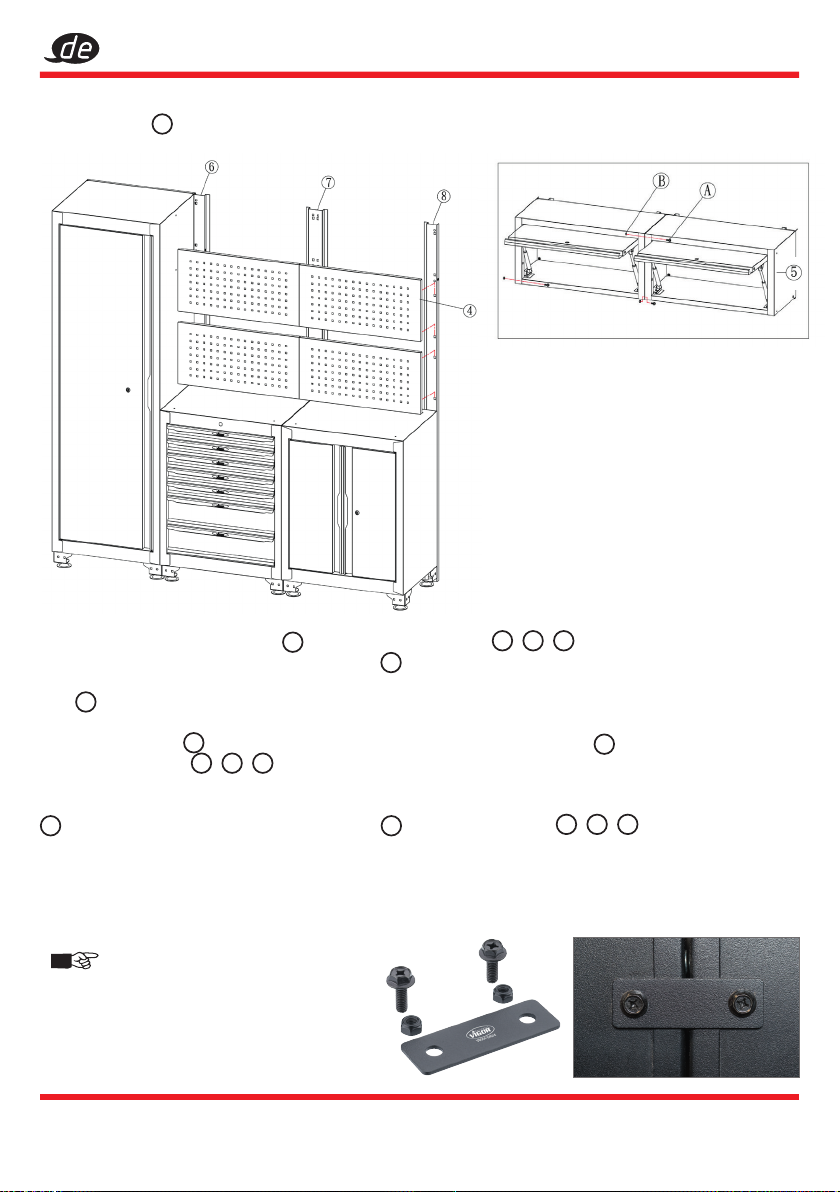

1. Lochwand 4wie im Diagramm dargestellt an der Halterung befestigen.
1.4 Kreuzschlitzschrauben M6 Awie unten dargestellt ( 6, 7, 8) oben an der Halterung
anbringen. Die Kreuzschlitzschrauben M6 Anicht vollständig anziehen. Soweit anziehen,
dass noch etwa 3 bis 5 Schraubenumdrehungen zum späteren Anbringen der Schrankein-
heit 5verbleiben.
2. Hängeschrank 5anheben und auf die Kreuzschlitzschraube M6 A
an der Halterung ( 6, 7, 8) hängen.
3. Die oberen Schrauben vollständig anziehen und die übrigen 4 Kreuzschlitzschrauben M6
Avon der Innenseite der Schrankeinheit 5an die Halterung ( 6, 7, 8) schrauben, um
die Statik sicherzustellen.

6ViGOR GmbH • ;Am Langen Siepen 13-15 • 42857 Remscheid • GERMANY
[ +49 (0) 21 91 / 97 95 • \ +49 (0) 21 91 / 97 96 00 • ] [email protected] • ^ vigor-equipment.com
Schritt 3
1.4 Kreuzschlitzschrauben M6 Awie unten dargestellt ( 6, 7, 8) oben an der
Halterung anbringen. Die Kreuzschlitzschrauben M6 Anicht vollständig anziehen.
Soweit anziehen, dass noch etwa 3 bis 5 Schraubenumdrehungen zum späteren
Anbringen der Schrankeinheit 5verbleiben.
2.Schrankeinheit anheben 5und auf die Kreuzschlitzschraube M6 A
an der Halterung ( 6, 7, 8) hängen.
3. Die oberen Schrauben vollständig anziehen und die übrigen 4 Kreuzschlitzschrauben
M6 Avon der Innenseite der Schrankeinheit 5an die Halterung ( 6, 7, 8)
schrauben, um die Statik sicherzustellen.

7
ViGOR GmbH • ;Am Langen Siepen 13-15 • 42857 Remscheid • GERMANY
[ +49 (0) 21 91 / 97 95 • \ +49 (0) 21 91 / 97 96 00 • ] [email protected] • ^ vigor-equipment.com
Alternativ können einzelne VIGOR
Schrank-Elemente mit Hilfe des
Verbindungsplättchen-Satzes
V6000-040/4 verbunden werden.
Hinweis
Schritt 4
1.Kreuzschlitzschraube M6 Aund Mutter Bverwenden, um die beiden
Schrankeinheiten 5und den Wandschrank 1miteinander zu verbinden.
2.Sechskantschraube M6 C, D, Everwenden, um den Schrank 2, 3und
den Wandschrank 1von der Rückseite durch die vorgesehenen Löcher mit
V6000-040/4 verbinden.

8ViGOR GmbH • ;Am Langen Siepen 13-15 • 42857 Remscheid • GERMANY
[ +49 (0) 21 91 / 97 95 • \ +49 (0) 21 91 / 97 96 00 • ] [email protected] • ^ vigor-equipment.com
Schritt 5
1.Frontblenden 9, 10 und Seitenblenden 11 ,12 wie im Diagramm dargestellt mit
selbstschneidenden Schrauben Gund Distanzscheiben Ham Werkbanksockel
anbringen.
2. Holzplatte 13 auf die Arbeitsfläche legen. Oberste Schublade aus dem Schrank
2entfernen und Tür des Unterschranks 3önen, um die Holzschrauben Fvon
Innen in die Holzplatte einzuschrauben.

9
ViGOR GmbH • ;Am Langen Siepen 13-15 • 42857 Remscheid • GERMANY
[ +49 (0) 21 91 / 97 95 • \ +49 (0) 21 91 / 97 96 00 • ] [email protected] • ^ vigor-equipment.com

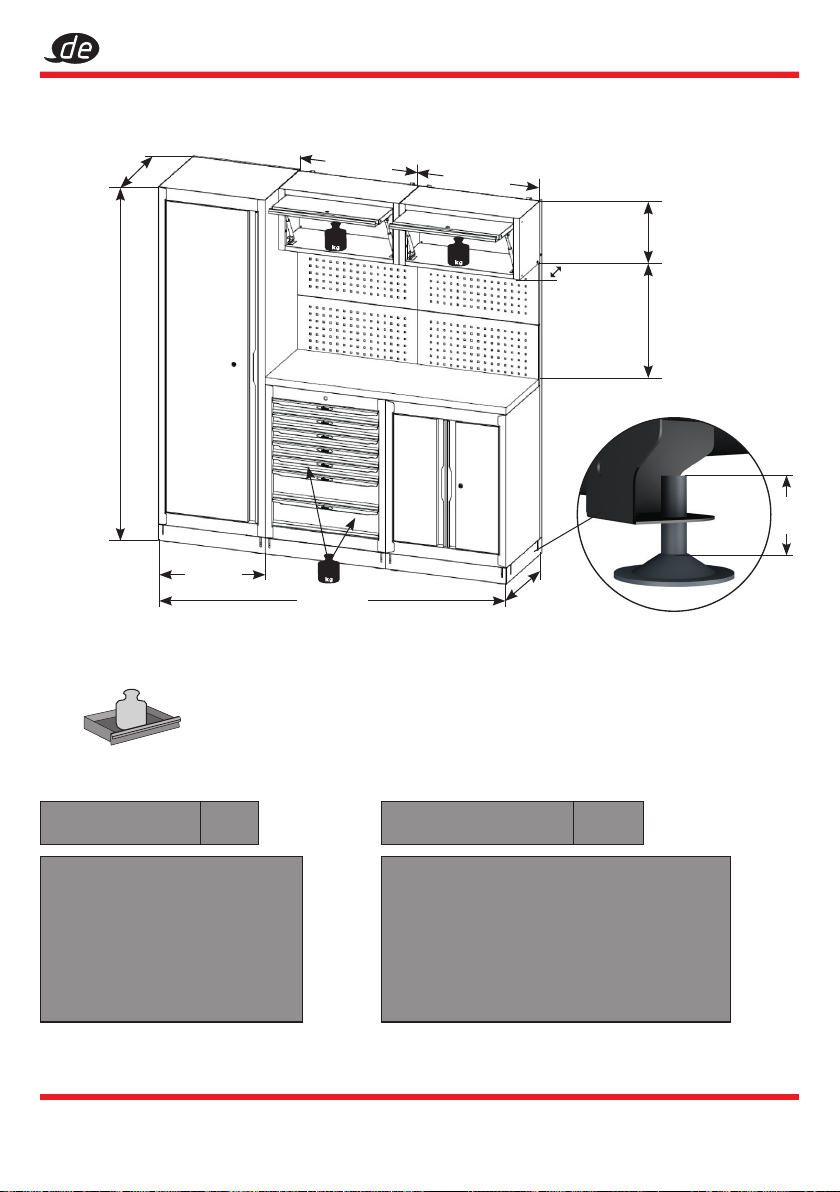

198 cm
50 cm
64 cm
34 cm
30 cm
60 cm
196 cm
52,5 cm
Max.
20
Max.
20
67,6 cm
67,6 cm
Max.
25
20 mm
7x
569 x 398 x 75 mm
1x
569 x 398 x 154 mm
25
kg
8x
72
kg 500
kg
4/3+3/3+
Einlagenmaß
B 563 x H 393 mm
XL-Einlagenmaß
B 750 x H 393 mm
Technische Angaben
Maße und Gewichte
Einlagen-Maße für Unterschränke
Maximale Belastbarkeit
H
ö
h
e
n
v
e
r
s
t
e
l
l
b
a
r
e
F
ü
ß
e

10 ViGOR GmbH • ;Am Langen Siepen 13-15 • 42857 Remscheid • GERMANY
[ +49 (0) 21 91 / 97 95 • \ +49 (0) 21 91 / 97 96 00 • ] [email protected] • ^ vigor-equipment.com
Max.
60
Max.
40
Max.
40
Max.
50
V6000-03XL
V6000-02 / V6000-02XL
V6000-018XL
V6000-017XLV6000-017
V6000-018
Doppel-Flügeltür-Schrank, hoch
Doppel-Flügeltür-Unterschrank
Technische Angaben / Zubehör

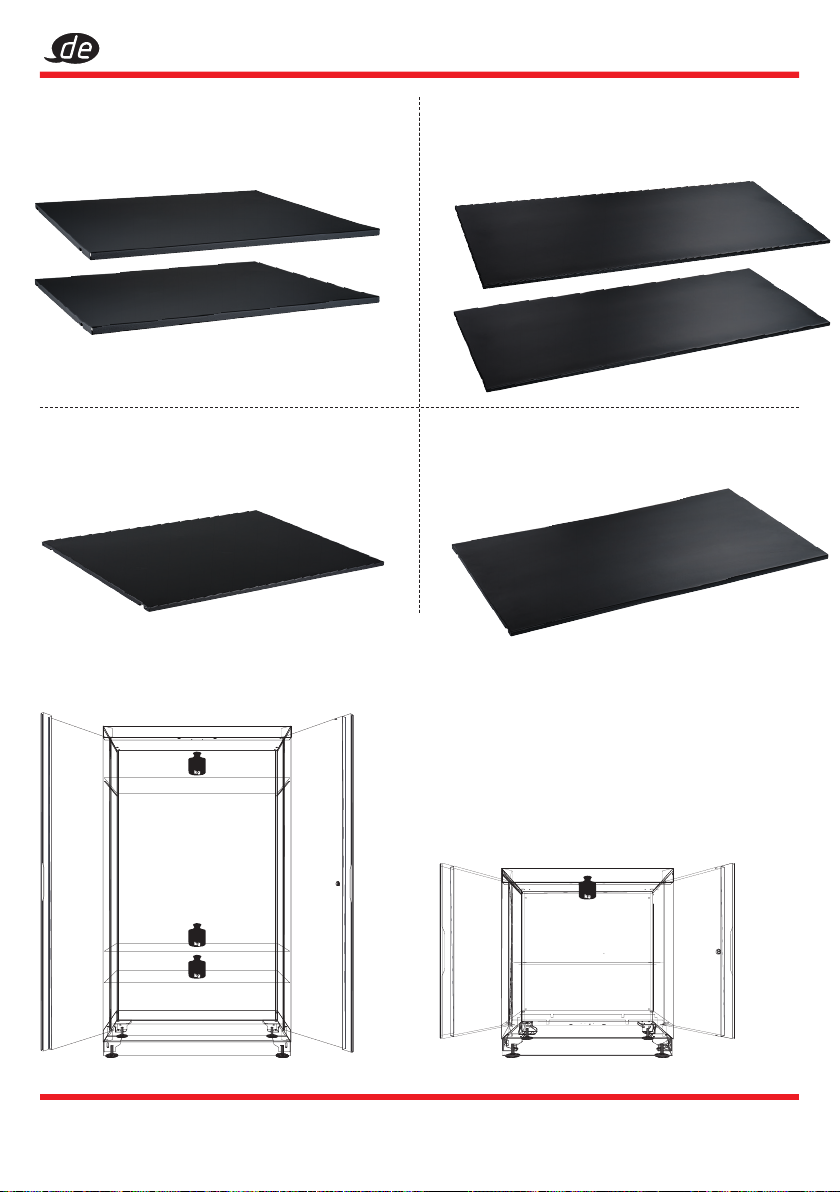

Regalboden
• Geeignet für VIGOR Schrankwand-
System V6000-02XL
Regalböden für Flügeltürschrank
• Regalböden für V6000-03XL
Regalboden
• Geeignet für VIGOR Schrankwand-
System V6000-02
Regalböden für Flügeltürschrank
• Regalböden für V6000-03
Produktspezifische Angaben

11
ViGOR GmbH • ;Am Langen Siepen 13-15 • 42857 Remscheid • GERMANY
[ +49 (0) 21 91 / 97 95 • \ +49 (0) 21 91 / 97 96 00 • ] [email protected] • ^ vigor-equipment.com
953 mm
861 mm
500
m
m
953 mm
500
m
m
676 mm
953 mm
500
m
m
676 mm
V6000-031XL
953 mm
861 mm
500
m
m

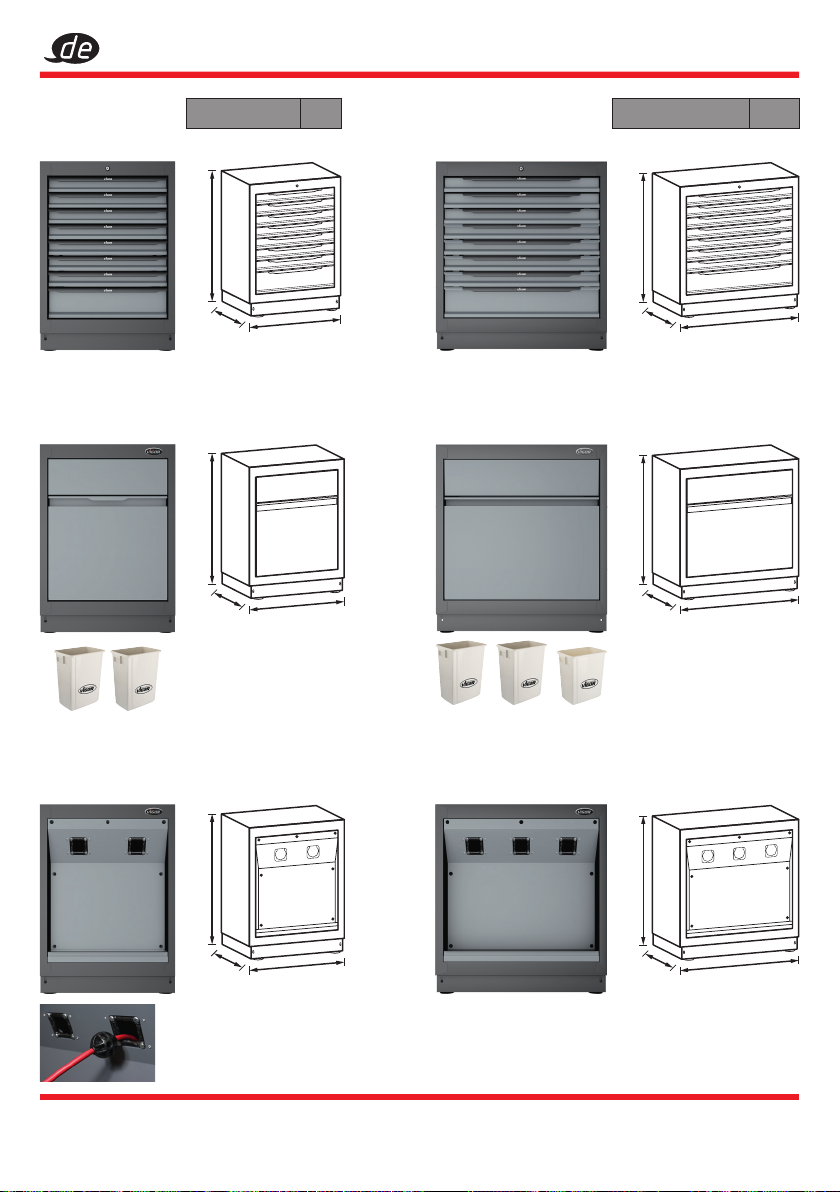

Schubladen-Unterschrank mit 5 Schubladen
953 mm
861 mm
500
m
m
953 mm
676 mm
500
m
m
V6000-01XL
V6000-030 V6000-030XL
V6000-01
V6000-031
4/3+
3/3+
3/3+
4/3+
4/3+
3/3+

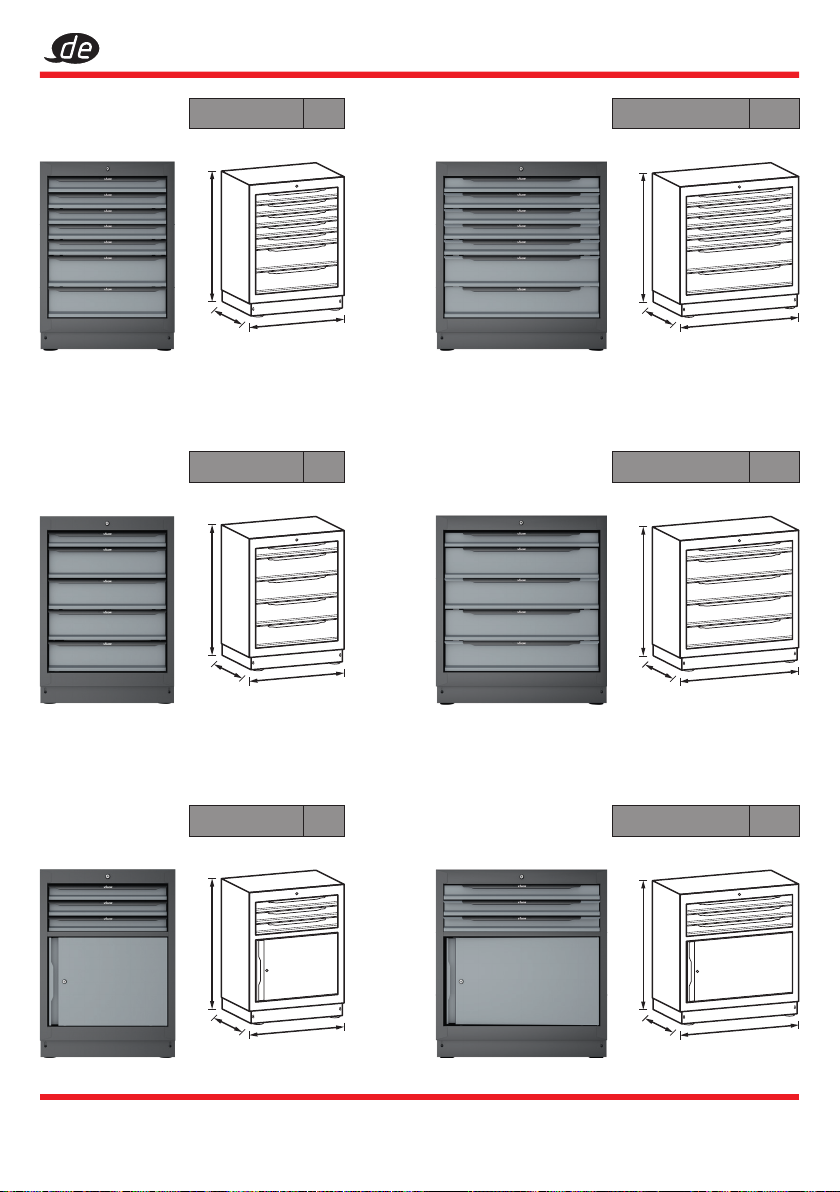

Schubladen-Unterschrank mit 5 Schubladen
Schubladen-Unterschrank mit 7 Schubladen Schubladen-Unterschrank mit 7 Schubladen
Schubladen-Unterschrank mit 3 Schubladen Schubladen-Unterschrank mit 3 Schubladen
XL-Einlagenmaß
XL-Einlagenmaß
XL-Einlagenmaß
Einlagenmaß
Einlagenmaß
Einlagenmaß
VIGOR Schrankwand-System (VSS)

12 ViGOR GmbH • ;Am Langen Siepen 13-15 • 42857 Remscheid • GERMANY
[ +49 (0) 21 91 / 97 95 • \ +49 (0) 21 91 / 97 96 00 • ] [email protected] • ^ vigor-equipment.com
953 mm
500
m
m
676 mm
953 mm
500
m
m
676 mm
953 mm
861 mm
500
m
m
953 mm
500
m
m
676 mm
953 mm
861 mm
500
m
m
953 mm
861 mm
500
m
m
V6000-032XL
V6000-034XL
V6000-032
V6000-033XL
V6000-034
V6000-033
3/3+
4/3+
Schubladen-Unterschrank mit 8 SchubladenSchubladen-Unterschrank mit 8 Schubladen
Abfall-UnterschrankAbfall-Unterschrank
Schlauchaufroller-UnterschrankSchlauchaufroller-Unterschrank
XL-Einlagenmaß
Einlagenmaß
Inklusive 2 x 35 l Behälter
Inklusive 3 x Schlauchstopper
Inklusive 2 x 35 l Behälter
und 1 x 30 l Behälter
VIGOR Schrankwand-System (VSS)

13
ViGOR GmbH • ;Am Langen Siepen 13-15 • 42857 Remscheid • GERMANY
[ +49 (0) 21 91 / 97 95 • \ +49 (0) 21 91 / 97 96 00 • ] [email protected] • ^ vigor-equipment.com
953 mm
953 mm
861 mm
500
m
m
1980 mm
1120 mm
526
m
m
940 mm
671 mm
459
m
m
823 mm
940 mm
861 mm
459
m
m
823 mm
V6000-019
V6000-03
V6000-02
V6000-019XL
V6000-02XL
V6000-03XL

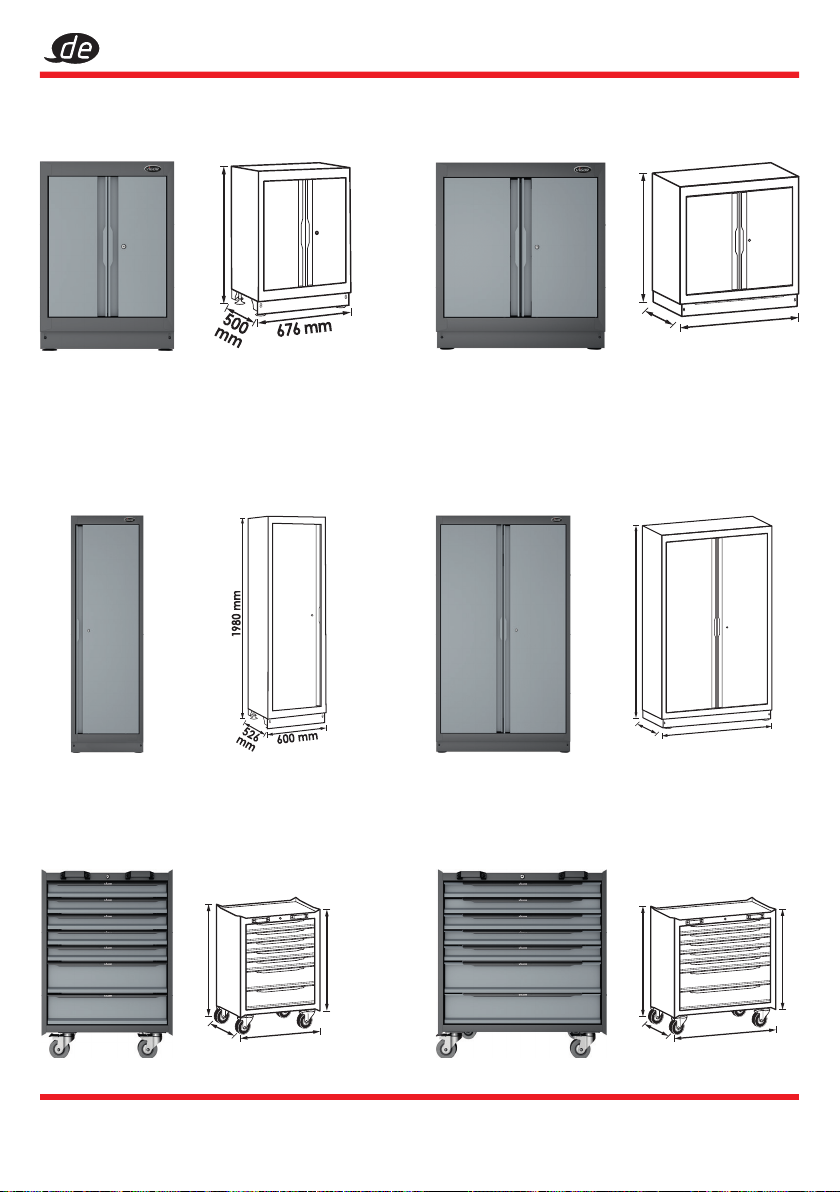

Einzel-Flügeltür-Schrank, hoch (DIN 4548:2016-10)
Werkstattwagen mit 7 Schubladen Werkstattwagen mit 7 Schubladen
Doppel-Flügeltür-Schrank, hoch (DIN 4548:2016-10)
Doppel-Flügeltür-Unterschrank (DIN 4548:2016-10) Doppel-Flügeltür-Unterschrank (DIN 4548:2016-10)
VIGOR Schrankwand-System (VSS)

14
V6000-010
V6000-06
V6000-07
V6000-05
V6000-09
V6000-015
ViGOR GmbH • ;Am Langen Siepen 13-15 • 42857 Remscheid • GERMANY
[ +49 (0) 21 91 / 97 95 • \ +49 (0) 21 91 / 97 96 00 • ] [email protected] • ^ vigor-equipment.com
VIGOR Schrankwand-System (VSS) - Zubehör
Lochwand-Platten für Eckunterschrank
• Geeignet für Eckunterschrank V6000-016
• Lochwand geeignet für VIGOR Werkzeughaken-
Sätze V2517, V2518, V2519, V2520
• Länge: 861 mm, Breite: 338 mm

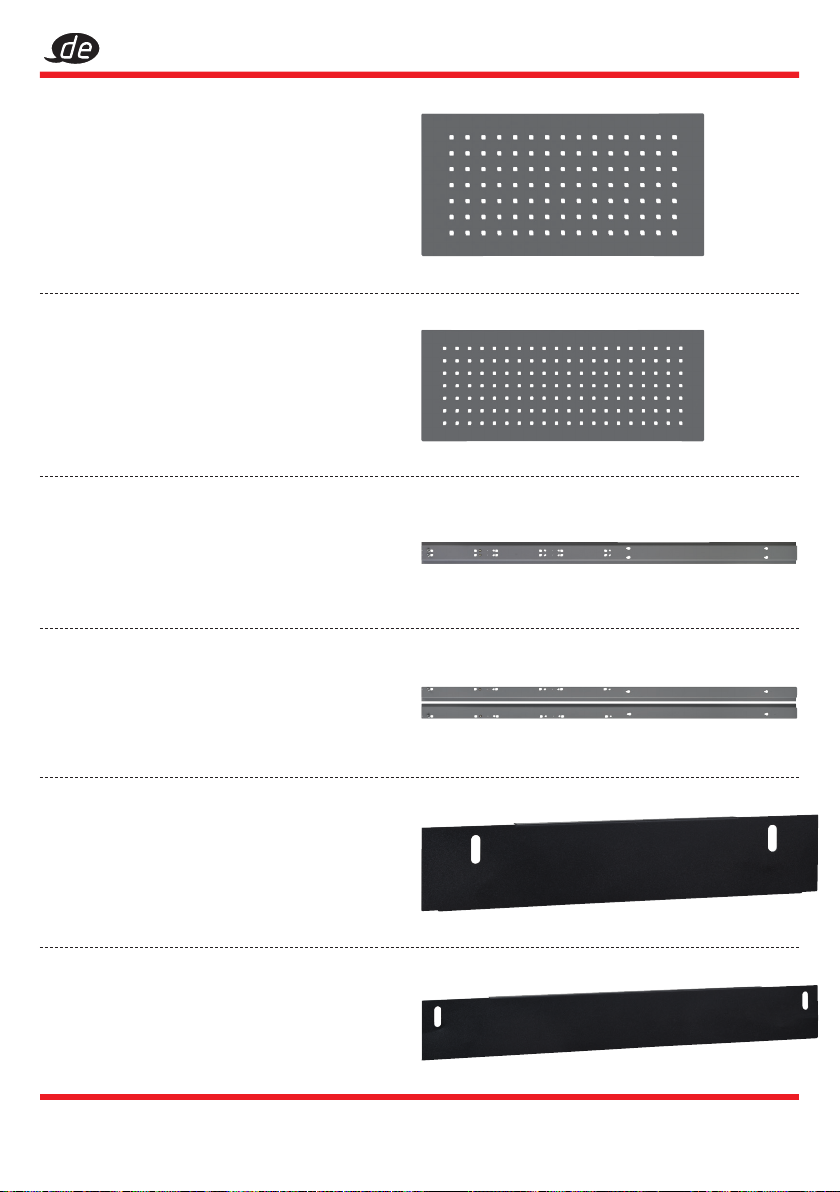

Lochwand-Platten
• Lochwand geeignet für VIGOR Werkzeughaken-
Sätze V2517, V2518, V2519 und V2520
• Länge: 676 mm, Breite: 338 mm
Seitenleiste
• Geeignet für VIGOR Schrankwand-System V6000-3
• Länge: 526 mm
Seitenleiste für Unterschränke
• Geeignet für VIGOR Schrankwand-System V6000-3
• Länge: 500 mm
Seitenstreben
• Geeignet für VIGOR Schrankwand-System V6000-3
• Länge: 2000 mm
Mittelstreben
• Geeignet für VIGOR Schrankwand-System V6000-3
• Länge: 2000 mm

15
ViGOR GmbH • ;Am Langen Siepen 13-15 • 42857 Remscheid • GERMANY
[ +49 (0) 21 91 / 97 95 • \ +49 (0) 21 91 / 97 96 00 • ] [email protected] • ^ vigor-equipment.com
V6000-040/4
a V6000-013 676 x 480 x 40
b V6000-013-X 676 x 480 x 40
c V6000-022 861 x 480 x 40
d V6000-022-X 861 x 480 x 40
a V6000-08 1357 x 480 x 40
b V6000-08-X 1357 x 480 x 40
c V6000-023 1725 x 480 x 40
d V6000-023-X 1725 x 480 x 40
VIGOR No. Bezeichnung
o
mm
Holz-Arbeitsplatte
VIGOR 1000, klein
Edelstahl-Arbeitsplatte
VIGOR 1000, klein
Holz-Arbeitsplatte VIGOR 1000 XL, klein
Edelstahl-Arbeitsplatte
VIGOR 1000 XL, klein
Arbeitsplatten, klein
• Für VIGOR 1000 und 1000 XL
VIGOR No. Bezeichnung
o
mm
Holz-Arbeitsplatte
VIGOR 1000, mittel
Edelstahl-Arbeitsplatte
VIGOR 1000, mittel
Holz-Arbeitsplatte
VIGOR 1000 XL, mittel
Edelstahl-Arbeitsplatte
VIGOR 1000 XL, mittel
Arbeitsplatten, mittel
• Für VIGOR 1000 und 1000 XL
VIGOR Schrankwand-System (VSS) - Zubehör
Verbindungsplättchen-Satz
• Zum rückseitigen Verbinden zweier Unterschränke
• Inhalt: 4 Verbindungsplättchen
inkl. Schrauben und Muttern
Hinweis
Für alle VSS Unterschränke passende Arbeitsplatten

16 ViGOR GmbH • ;Am Langen Siepen 13-15 • 42857 Remscheid • GERMANY
[ +49 (0) 21 91 / 97 95 • \ +49 (0) 21 91 / 97 96 00 • ] [email protected] • ^ vigor-equipment.com
VIGOR Schrankwand-System (VSS) - Zubehör
a V6000-012 860 x 860 x 40
b V6000-012-X 860 x 860 x 40
a V6000-026 2215 x 480 x 40
b V6000-026-X 2215 x 480 x 40
c V6000-027 2404 x 480 x 40
d V6000-027-X 2404 x 480 x 40
a V6000-025 1541 x 480 x 40
b V6000-025-X 1541 x 480 x 40
a V6000-021 2036 x 480 x 40
b V6000-021-X 2036 x 480 x 40
c V6000-024 2588 x 480 x 40
d V6000-024-X 2588 x 480 x 40
VIGOR No. Bezeichnung
o
mm
Holz-Arbeitsplatte
VIGOR 1000, groß
Edelstahl-Arbeitsplatte
VIGOR 1000, groß
Holz-Arbeitsplatte
VIGOR 1000 XL, groß
Edelstahl-Arbeitsplatte
VIGOR 1000 XL, groß
Arbeitsplatten, groß
• Für VIGOR 1000 und 1000 XL
VIGOR No. Bezeichnung
o
mm
Fünfeck Holz-Arbeitsplatte
Fünfeck Edelstahl-Arbeitsplatte
Arbeitsplatten, Fünfeck
• Für Eckunterschrank
VIGOR No. Bezeichnung
o
mm
Holz-Arbeitsplatte
kombiniert, mittel
Edelstahl-Arbeitsplatte
kombiniert, mittel
Kombinierte Arbeitsplatten,
mittel
• Für VIGOR 1000 und 1000 XL
VIGOR No. Bezeichnung
o
mm
Holz-Arbeitsplatte
kombiniert, groß
Edelstahl-Arbeitsplatte
kombiniert, groß
Holz-Arbeitsplatte
kombiniert, groß
Edelstahl-Arbeitsplatte
kombiniert, groß
Kombinierte Arbeitsplatten,
groß
• Für VIGOR 1000 und 1000 XL

17
ViGOR GmbH • ;Am Langen Siepen 13-15 • 42857 Remscheid • GERMANY
[ +49 (0) 21 91 / 97 95 • \ +49 (0) 21 91 / 97 96 00 • ] [email protected] • ^ vigor-equipment.com
ViGOR GmbH • ;Am Langen Siepen 13-15 • 42857 Remscheid • GERMANY
[ +49 (0) 21 91 / 97 95 • \ +49 (0) 21 91 / 97 96 00 • ] [email protected] • ^ vigor-equipment.com
1. When unpacking VIGOR Storage-System (VSS) products, please be sure that the top side is
facing upwards. Do not unpack using sharp tools. After unpacking the VSS products, inspect
carefully for any damage that may have occurred during transit. Check for loose, missing or
damaged parts. Shipping damage claims must be filed with the carrier.
Assembly tool request
To assemble the work bench
you will need:
Phillips screwdriver PH2 (e.g. V1704)
and a 10 mm open-end wrench (e.g. V1044).
Illustrative for all VSS products.
Exploded drawing
Unpacking

18 ViGOR GmbH • ;Am Langen Siepen 13-15 • 42857 Remscheid • GERMANY
[ +49 (0) 21 91 / 97 95 • \ +49 (0) 21 91 / 97 96 00 • ] [email protected] • ^ vigor-equipment.com
A
1. Ax 6 Phillips-Recess screws M6 Aon
the rear side to secure the support later. Do
not tighten the Phillips-Recess screws M6 A
completely. Tighten until about 3 to 5 screw
threads remain, in order to ax the support
bracket later.
Can be mounted
to the wall
Safety first
Step 1
2. Place the work bench in the desired
location and attach the support bracket
(6, 7, 8) as shown in the diagram below.
Attach the support bracket in the correct
position as marked below. The support
brackets are labelled and can therefore
be easily identified. 6The right support
bracket is suitable for the right side of the
work bench. It is located on the side of the
wall cabinet. 1. 7The middle support
bracket is suitable for the middle position of
the work bench. 8The left support bracket
is suitable for the left side of the work bench.
Please make sure that the VIGOR Storage-
System (VSS) is properly fastened and secured
against falling over. To this end, you have the
option of attaching and securing the VSS to the
wall using the screw holes provided on the rear
side.
Fastening materials are not included in delivery.
Please ensure that the construction of the wall
or mounting base provides for a secure attach-
ment!
Please also ensure that the worktops can
be secured from below through the wall
unit module's provided openings. For this
we recommend standard wood screws
(not included in delivery).
Note

19
ViGOR GmbH • ;Am Langen Siepen 13-15 • 42857 Remscheid • GERMANY
[ +49 (0) 21 91 / 97 95 • \ +49 (0) 21 91 / 97 96 00 • ] [email protected] • ^ vigor-equipment.com
1. Ax 4 Phillips-Recess screws M6 Aas shown below (6, 7, 8) on the top of the
support bracket. Do not tighten the Phillips-Recess screws M6 Acompletely. Tighten
until approximately 3 to 5 screw threads remain, in order to ax the cabinet unit 5later.
2. Raise and attach the wall cabinet 5 to the Phillips-Recess screws M6 A
on the support bracket (6, 7, 8).
3. Fully tighten the upper screws and ax the remaining 4 Phillips-Recess screws M6 Afrom
the inside of the cabinet unit 5to the support bracket (6, 7, 8) in order to secure the
structure.
Alternatively, single VIGOR cabinet
elements can be connected with the
help of the connection plate set
V6000-040/4.
1. Attach the perforated tool panel 4to the support bracket as shown in the diagram.
Step 2
Note

20 ViGOR GmbH • ;Am Langen Siepen 13-15 • 42857 Remscheid • GERMANY
[ +49 (0) 21 91 / 97 95 • \ +49 (0) 21 91 / 97 96 00 • ] [email protected] • ^ vigor-equipment.com
1. Ax 4 Phillips-Recess screws M6 Aas shown below (6, 7, 8) on the top
of the support bracket. Do not tighten the Phillips-Recess screws M6 Acompletely.
Tighten until approximately 3 to 5 screw threads remain, in order to ax
the cabinet unit 5later.
2. Raise and attach the cabinet unit 5to the Phillips-Recess screws M6 A
on the support bracket (6, 7, 8).
3. Fully tighten the upper screws and ax the remaining 4 Phillips-Recess screws M6 A
to the support bracket (6, 7, 8) from the inside of the cabinet unit 5 in order to
secure the structure.
Step 3
