Vimar ELVOX 40595 User manual
Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
49401602A0 00 2012
40595 - 40596
• Dati dimensionali
• Dimensional data
• Dimensions
• Maßangaben
• Medidas
• Dados dimensionais
• Δεδομένα διαστάσεων
•
140,1 mm
143,6 mm
• Base da tavolo per videocitofono serieTab 7 UP
• Desktop base for Tab 7 UP series video entryphone
• Base de table pour portier-vidéo série Tab 7 UP
• Tischzubehör für Videohaustelefon der Serie Tab 7 UP
• Base da tavolo per videocitofono serie Tab 7 UP
• Base de mesa para videoporteiro série Tab 7 UP
• Επιτραπέζια βάση για θυροτηλεόραση σειράς Tab 7 UP
•Tab 7 UP
40595
40596
Contenuto della confezione
- base da tavolo.
- 4 viti per il ssaggio della piastra di supporto
del videocitofono.
134,4 mm
168,9 mm
140,1 mm
179,3 mm
• Base da tavolo per videocitofono serieTab 5 UP
• Desktop base for Tab 5 UP series video entryphone
• Base de table pour portier-vidéo série Tab 5 UP
• Tischzubehör für Videohaustelefon der Serie Tab 5 UP
• Base da tavolo per videocitofono serie Tab 5 UP
• Base de mesa para videoporteiro série Tab 5 UP
• Επιτραπέζια βάση για θυροτηλεόραση σειράς Tab 5 UP
•Tab 5 UP
Contenu de l’emballage
- base pour installation de table.
- 4 vis pour la xation de la plaque de support du
portier-vidéo.
Contenido del paquete
- base de sobremesa.
- 4 tornillos de jación de la placa de soporte del
videoportero.
Περιεχόμενο συσκευασίας
- επιτραπέζια βάση.
- 4 βίδες για τη στερέωση της πλάκας στήριξης
της θυροτηλεόρασης.
Pack contents
- desktop base.
- 4 screws for xing the video entryphone
mounting frame plate.
Verpackungsinhalt
- Tischzubehör.
- 4 Schrauben für die Befestigung der
Grundplatte des Videohaustelefons.
Conteúdo da embalagem
- base de mesa.
- 4 parafusos para a xação da placa de suporte
do videoporteiro.
• Installazione
• Installation
• Installation
• Installation
• Montaje
• Instalação
• Εγκατάσταση
•
Indicazioni installative
1) Praticare un foro di diametro adeguato sul
gommino passacavo.
2) Passare il cavo di collegamento all'impianto.
3-4) Fissare la staa del videocitofono alla base da
tavolo utilizzando le 4 viti fornite in dotazione
con la base stessa.
5) Sguainare il cavo (tipo 732H.E e 732I.E
per installazioni Due Fili Plus) e cablare la
morsettiera estraibile del videocitofono.
6) Connettere la morsettiera estraibile alla staa.
7-8) Alloggiare il videocitofono sulla staa.
Nota: per il collegamento all'impianto
videocitofonico fare riferimento alle istruzioni del
videocitofono.
Consignes pour l'installation
1) Percer un orice d’un diamètre approprié sur
le passe-câble en caoutchouc.
2) Faire passer le câble de connexion à
l’installation.
3-4) Fixer l’étrier du portier-vidéo à la base de table
en utilisant les 4 vis comprises.
5) Dénuder le câble (type 732H.E et 732I.E pour
les installations Due Fili Plus) et câbler le
bornier amovible du portier-vidéo.
6) Connecter le bornier amovible à l’étrier.
7-8) Installer le portier-vidéo sur l’étrier.
Remarque : pour la connexion au système portier-
vidéo, faire référence aux consignes concernant le
portier-vidéo.
Indicazioni installative
1) Praticare un foro di diametro adeguato sul
gommino passacavo.
2) Passare il cavo di collegamento all'impianto.
3-4) Fissare la staa del videocitofono alla base da
tavolo utilizzando le 4 viti fornite in dotazione
con la base stessa.
5) Sguainare il cavo (tipo 732H.E e 732I.E
per installazioni Due Fili Plus) e cablare la
morsettiera estraibile del videocitofono.
6) Connettere la morsettiera estraibile alla staa.
7-8) Alloggiare il videocitofono sulla staa.
Nota: per il collegamento all'impianto
videocitofonico fare riferimento alle istruzioni del
videocitofono.
Ενδείξεις εγκατάστασης
1) Ανοίξτε μια οπή κατάλληλης διαμέτρου στον
ελαστικό οδηγό καλωδίου.
2) Περάστε το καλώδιο σύνδεσης στην
εγκατάσταση.
3-4) Στερεώστε το στήριγμα της θυροτηλεόρασης
στην επιτραπέζια βάση χρησιμοποιώντας τις 4
βίδες που παρέχονται μαζί με τη βάση.
5) Αφαιρέστε το περίβλημα του καλωδίου (τύπου
732H.E και 732I.E για τις εγκαταστάσεις Due Fili
Plus) και συνδέστε την αφαιρούμενη κλέμα της
θυροτηλεόρασης.
6) Συνδέστε την αφαιρούμενη κλέμα στο
στήριγμα.
7-8) Τοποθετήστε τη θυροτηλεόραση στο
στήριγμα.
Σημείωση: για σύνδεση στην εγκατάσταση θυροτηλε-
όρασης, ανατρέξτε στις οδηγίες της θυροτηλεόρασης.
Installation guidelines
1) Drill a hole of a suitable diameter on the cable
outlet rubber.
2) Pass through the system connection cable.
3-4) Fix the video entryphone bracket to the
desktop base using the 4 screws supplied with
the base.
5) Strip the cable (type 732H.E,732I.E for Due Fili
Plus installations) and wire to the removable
terminal block on the video entryphone.
6) Connect the removable terminal block to the
bracket.
7-8) Fit the video entryphone on the bracket.
Note: For the connection to the video entryphone
system, please refer to the video entryphone
instructions.
Installationshinweise
1) Eine Bohrung geeigneten Durchmessers am
Gummi der Kabeldurchführung anfertigen.
2) Das Anschlusskabel an die Anlage
durchziehen.
3-4) Die Halterung des Videohaustelefons anhand
der 4 im Lieferumfang des Tischzubehörs
enthaltenen Schrauben am Tischzubehör
befestigen.
5) Das Kabel (Typ 732H.E und 732I.E für
Installationen Due Fili Plus) abisolieren
und die abnehmbare Klemmenleiste des
Videohaustelefons verkabeln.
6) Die abnehmbare Klemmleiste an die Halterung
anschließen.
7-8) Das Videohaustelefon auf der Halterung
absetzen.
Hinweis: Für den Anschluss an die Videosprechanlage
wird auf die Anleitung des Videohaustelefons verwiesen.
Indicações de instalação
1) Faça um furo de diâmetro adequado na
borracha passa-os.
2) Passe o cabo de ligação ao sistema.
3-4) Fixe o suporte do videoporteiro à base de mesa
utilizando os 4 parafusos fornecidos com a
base.
5) Descarne o cabo (tipo 732H.E e 732I.E
para instalações Due Fili Plus) e proceda à
cablagem da placa de terminais extraível do
videoporteiro.
6) Ligue a placa de terminais extraível ao suporte.
7-8) Encaixe o videoporteiro no suporte.
Nota: para a ligação ao sistema do videoporteiro,
consulte as instruções do videoporteiro.
. -
. 4 -
. (1
. (2
(4-3
.
Fili 732I.E 732H.E ) (5
(Plus
.
. (6
. (8-7
:
.
Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
49401602A0 00 2012
40595 - 40596

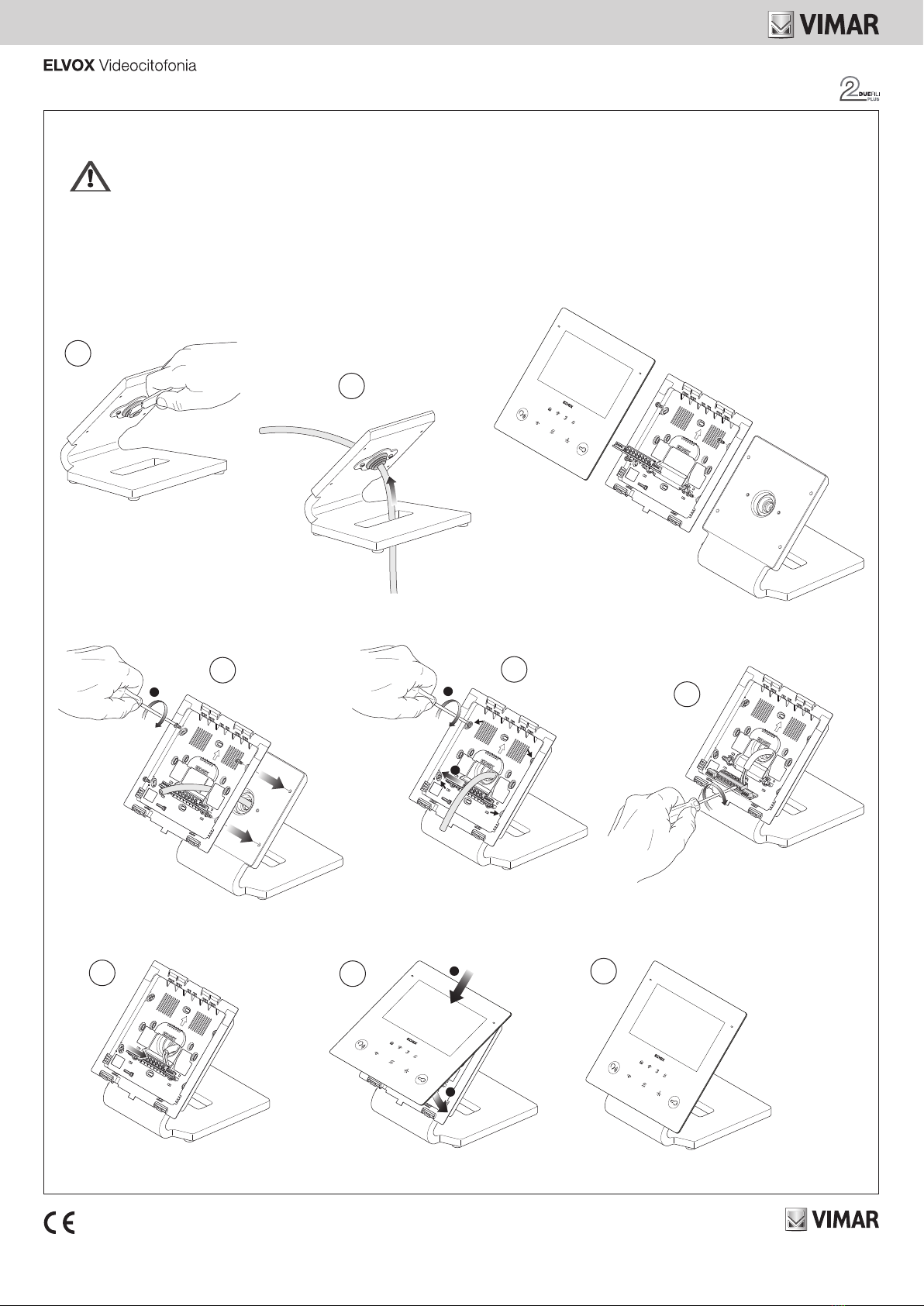

Taglio gommino per passaggio cavo
Inserimento cavo
Posizionamento e fissaggio staffa
UP
CH M IN FP E- E+ 2 1
UP
CH M IN FP E- E+ 2 1
1
Fissaggio staffa ed estrazione morsettiera
UP
CH M IN FP E- E+ 2 1
1
2
Cablaggio morsettiera
UP
CH M IN FP E- E+ 2 1
12E+ E- FP IN MCH
Riposizionamento morsettiera cablata
UP
CH M IN FP E- E+ 2 1
Aggancio videocitofono
UP
CH M IN FP E- E+ 2 1
1
2
Videocitofono installato
UP
CH M IN FP E- E+ 2 1
Vista esplosa
UP
CH M IN FP E- E+ 2 1
34
5
678
1
2
