VISMARA Edge User manual

Edge

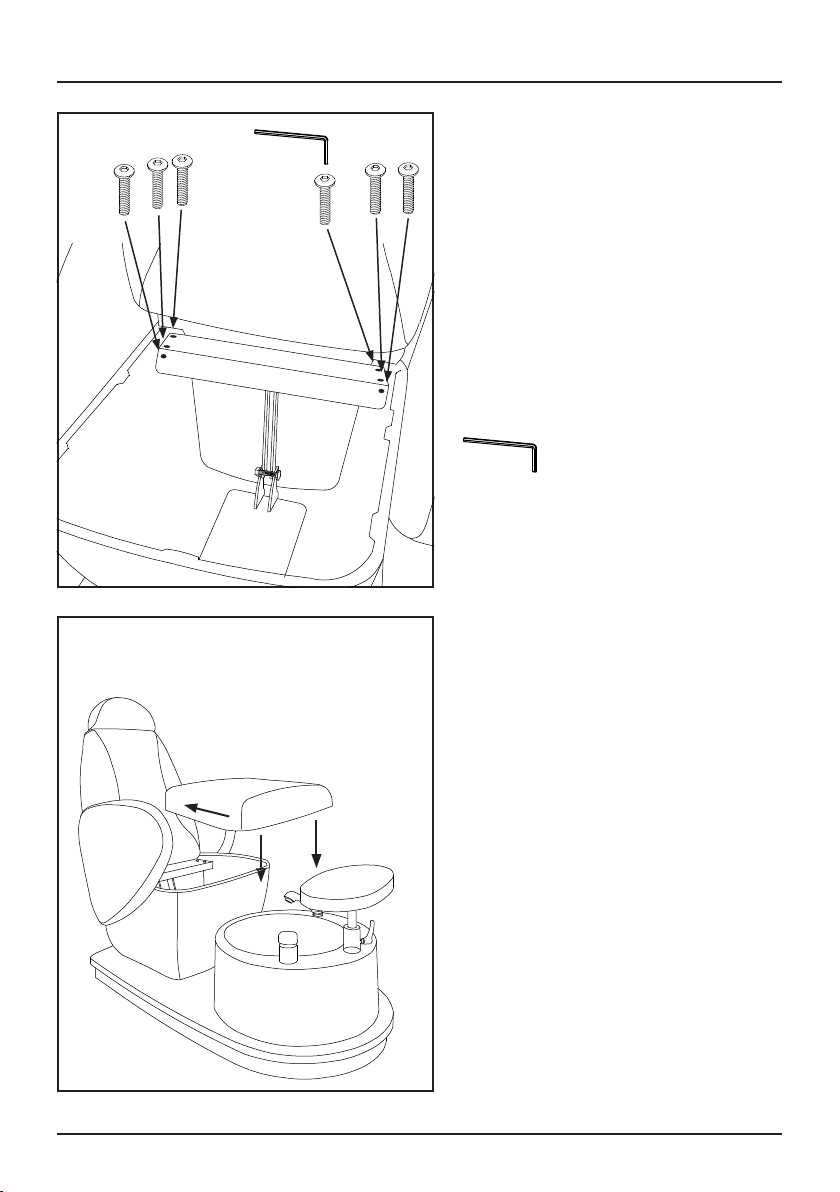

Istruzioni di montaggio / Assembly istructions
100% MADE IN ITALY

2

3
1xA 1xB
1xC
M8
1xD
AUTOBLOCCANTI
6xE
Componenti / Components

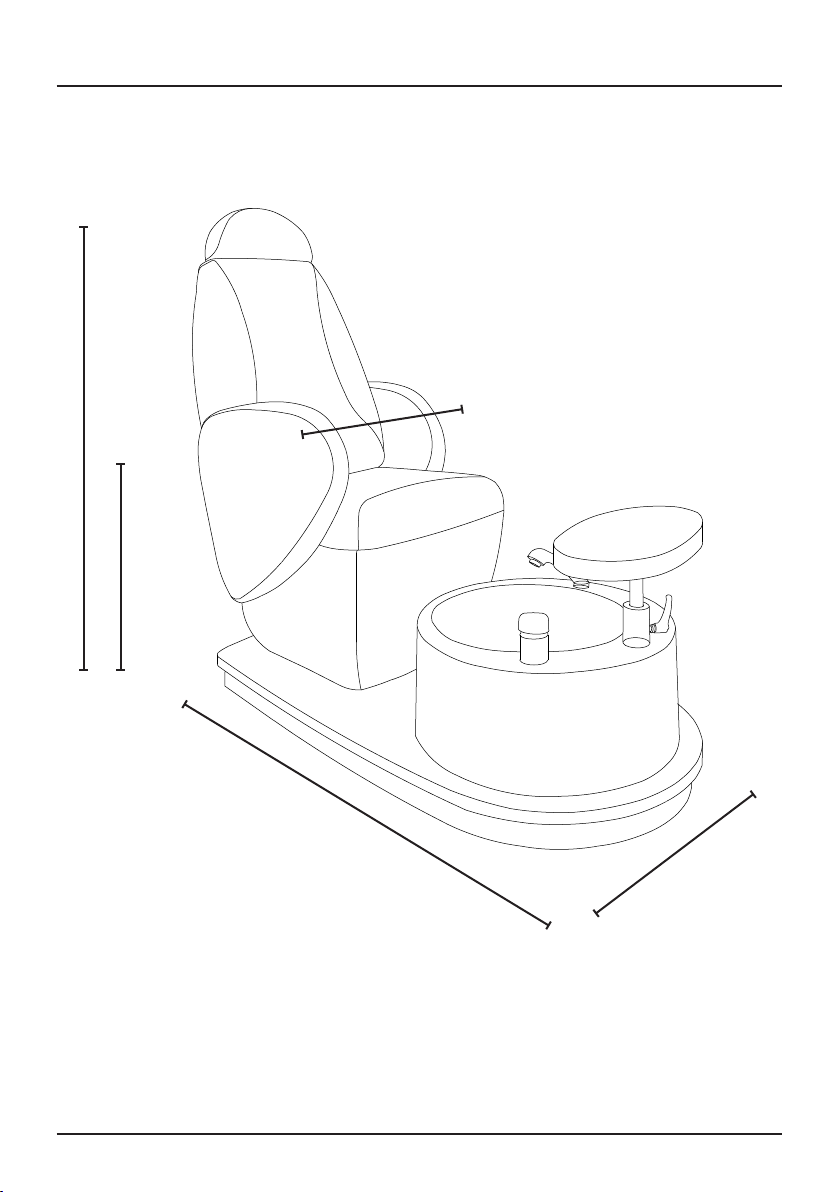

Dimensioni / Dimensions
640 mm
1400 mm
1300 mm
Seduta
570 mm
730 mm

5
L’allacciamento idrico della poltrona Edge deve essere effettuato da personale
qualificato, che rilasci certificazione del proprio operato, secondo lo schema seguente.
L’allacciamento dello scarico può essere eseguito sotto pavimento, quando predisposta
apposita nicchia a pavimento. In questo caso collegare lo scarico all’uscita del sifone
posta verso il basso, di diametro 40 mm (vedi fig.1).
In alternativa l’allaciamento dello scarico può essere eseguito sopra pavimento,
tramite un tubo di scarico flessibile. In questo caso collegare lo scarico all’uscita del
sifone posta orizzontalmente, di diametro 32 mm (vedi fig.2).
The connection of the Podiatric chair Saint Barth has to be executed by qualified
professionals, who should issue a certification of their work, and has to follow the
scheme below.
The drain connection can be done under the floor, when a special floor niche is
provided. In this case connect the drain to the outlet of the siphon placed downwards,
with a diameter of 40 mm (see fig.1).
Alternatively, drainage can be connected to the floor, using a flexible drain pipe. In
this case, connect the drain to the outlet placed horizontally, with a diameter of 32
mm (see fig.2).

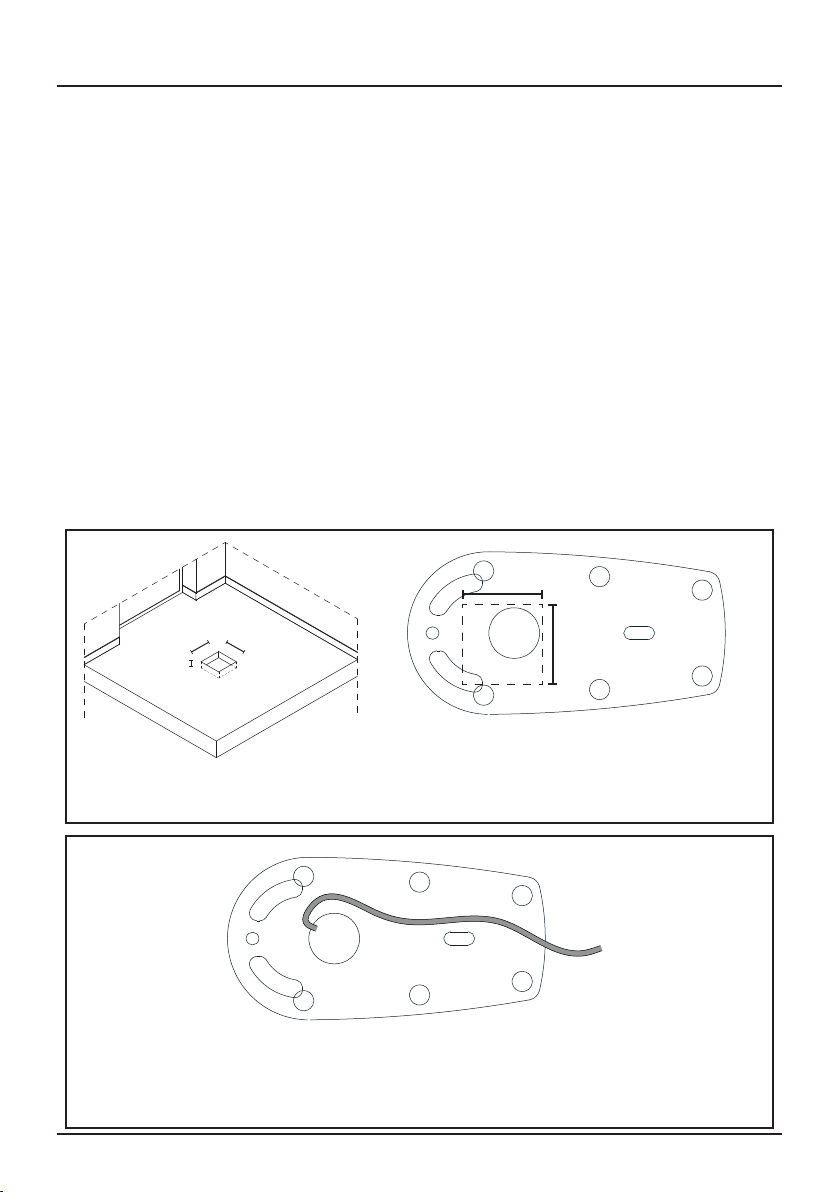

Collegamento idraulico / Water system connection
fig.1
300300
90
300
300
CF
S
Legenda / legend
S - scarico / drainage
F - acqua fredda / cold water
C - acqua calda / hot water
Nicchia a pavimento dimensione:
300 mm x 300 mm x 90 mm profondità
fig.2
S
Legenda / legend
S - scarico / drainage
F - acqua fredda / cold water
C - acqua calda / hot water
CF
