Vito Agro EKO VIRM52E User manual

ROÇADORA MOCHILA EKO
DESBROZADORA DE MOCHILA EKO
BACKPACK BRUSH CUTTER EKO
DÉBROUSSAILLEUSE À DOS EKO

DESCRIÇÃO DA MÁQUINA E CONTEÚDO DA EMBALAGEM....5
INSTRUÇÕES GERAIS DE SEGURANÇA E UTILIZAÇÃO..........7
Geral..................................................................................7
Abastecimento e manuseamento da gasolina ..............7
Transporte da roçadora ...................................................8
Antes de começar a trabalhar ........................................8
Durante o trabalho...........................................................8
Manutenção e limpeza.....................................................9
Armazenamento no caso de períodos de paragem mais
longos .............................................................................10
Assistência Técnica........................................................10
INSTRUÇÕES DE MONTAGEM ............................................... 11
Montagem da mangueira flexível ................................. 11
Montagem do cabo do acelerador e cabos elétricos de
comando......................................................................... 11
Montagem da pega auxiliar no tubo do veio de rotação
......................................................................................... 11
Montagem da proteção dos acessórios de corte......... 11
Montagem do disco de corte......................................... 11
Montagem da cabeça de corte com fio de nylon ........ 11
Colocação do fio de nylon na cabeça de corte............ 11
INSTRUÇÕES DE FUNCIONAMENTO.....................................12
Arranque do motor.........................................................12
Paragem do motor .........................................................12
Utilização da roçadora...................................................12
Utilização dos discos de corte ......................................13
Utilização da cabeça de corte com fio de nylon .........13
Combustível....................................................................14
INSTRUÇÕES DE MANUTENÇÃO...........................................14
Afiar discos de corte ......................................................14
Limpeza do filtro do ar...................................................14
Limpeza do filtro de combustível .................................14
Verificação e substituição da vela de ignição .............15
Armazenamento e limpeza............................................15
PROTEÇÃO DO MEIO AMBIENTE ...........................................16
APOIO AO CLIENTE................................................................16
PLANO DE MANUTENÇÃO .....................................................17
PERGUNTAS FREQUENTES / RESOLUÇÃO DE PROBLEMAS 18
CERTIFICADO DE GARANTIA.................................................19
DECLARAÇÃO DE CONFORMIDADE.......................................19
DESCRIPCIÓN DEL APARATO Y CONTENIDO DEL EMBALAJE
.............................................................................................. 20
INSTRUCCIONES GENERALES DE SEGURIDAD Y
UTILIZACIÓN ........................................................................ 22
General........................................................................... 22
Repostaje y manejo de gasolina .................................. 22
Transporte de la desbrozadora .................................... 23
Antes de empezar a trabajar ........................................ 23
Durante el trabajo ......................................................... 23
Mantenimiento y limpieza ............................................ 24
Almacenamiento en caso de paradas más prolongadas
........................................................................................ 25
Asistencia Técnica......................................................... 25
INSTRUCCIONES DE MONTAJE............................................ 26
Manguera flexible.......................................................... 26
Cable del acelerador y cables eléctricos .................... 26
Montaje de la empuñadura auxiliar en el tubo del eje26
Protector de cabezal/disco........................................... 26
Disco............................................................................... 26
Montaje del cabezal con hilo de nylon........................ 26
Cómo colocar el hilo de nylon en el cabezal de corte26
INSTRUCCIONES DE FUNCIONAMIENTO..............................27
Arranque del motor........................................................27
Parada del motor............................................................27
Cómo utilizar la desbrozadora ......................................27
Utilización de los discos de corte ................................ 28
Utilización del cabezal de corte con hilo de nylon .... 28

Combustible .................................................................. 29
INSTRUCCIONES DE MANTENIMIENTO ............................... 29
Afilar los discos de corte .............................................. 29
Limpieza del filtro de aire............................................. 29
Limpieza del filtro de combustible .............................. 29
Comprobación y cambio de la bujía............................ 30
Almacenamiento y limpieza......................................... 30
PROTECCIÓN DEL MEDIO AMBIENTE....................................31
ATENCIÓN AL CLIENTE..........................................................31
PLAN DE MANTENIMIENTO .................................................. 32
PREGUNTAS FRECUENTES / RESOLUCIÓN DE PROBLEMAS
.............................................................................................. 33
CERTIFICADO DE GARANTÍA................................................ 34
DECLARACIÓN DE CONFORMIDAD ...................................... 34
APPLIANCE DESCRIPTION AND PACKAGING CONTENT ..... 35
GENERAL SAFETY AND USE INSTRUCTIONS .......................37
General............................................................................37
Petrol fuelling and handling .........................................37
Backpack brush cutter transport................................. 38
Before you start operating............................................ 38
While operating............................................................. 38
Maintenance and cleaning........................................... 39
Long-term storage ........................................................ 40
Technical assistance .................................................... 40
ASSEMBLY INSTRUCTIONS ..................................................41
Flexible hose...................................................................41
Throttle cable and electrical cables.............................41
Assembling the auxiliary handle to the shaft tube .....41
Guard ..............................................................................41
Blade ...............................................................................41
Mowing head with nylon line ........................................41
Placing the nylon line into the mowing head..............41
OPERATING INSTRUCTIONS.................................................42
Starting the engine ........................................................42
Stopping the engine ..................................................... 42
How to use the brush cutter......................................... 42
Using blades.................................................................. 43
Using the mowing head with nylon line ...................... 43
Fuel................................................................................. 44
MAINTENANCE INSTRUCTIONS ........................................... 44
Sharpening the blades ................................................. 44
Air filter cleaning ........................................................... 44
Fuel filter cleaning ........................................................ 44
Checking and changing the spark plug...................... 45
Storage and cleaning.................................................... 45
ENVIRONMENTAL POLICY .................................................... 46
CUSTOMER SERVICE............................................................ 46
MAINTENANCE SCHEDULE....................................................47
FREQUENTLY ASKED QUESTIONS/ TROUBLESHOOTING.... 48
WARRANTY CERTIFICATE .................................................... 49
DECLARATION OF CONFORMITY.......................................... 49
DESCRIPTION DE L’APPAREIL ET CONTENU DE L’EMBALLAGE
.............................................................................................. 50
INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ ET
D’UTILISATION ..................................................................... 52
Règles générales........................................................... 52
Ravitaillement et manipulation d'essence.................. 52
Transport de la débroussailleuse ................................ 53
Avant de commencer à travailler................................. 53
Au cours du travail ........................................................ 53
Entretien et nettoyage................................................... 54
Stockage en cas d'arrêt prolongé................................ 55
Assistance technique.................................................... 55
INSTRUCTIONS DE MONTAGE ............................................. 56
Tuyau flexible ................................................................ 56
Câble de l’accélérateur et câbles électriques............. 56
Montage de la poignée auxiliaire au tube de l’arbre de
rotation........................................................................... 56
Carter de protection...................................................... 56

Lame............................................................................... 56
Tête faucheuse avec fil de nylon ................................. 56
Mise en place du fil de nylon dans la tête faucheuse 56
INSTRUCTIONS DE FONCTIONNEMENT................................57
Démarrage du moteur ...................................................57
Arrêt du moteur..............................................................57
Comment utiliser la débroussailleuse..........................57
Utilisation des lames .................................................... 58
Utilisation de la tête faucheuse avec fil de nylon ...... 58
Carburant....................................................................... 59
INSTRUCTIONS D’ENTRETIEN.............................................. 59
Affûtage des lames ....................................................... 59
Nettoyage du filtre à air ................................................ 59
Nettoyage du filtre de carburant ................................. 59
Contrôle et remplacement de la bougie d’allumage . 60
Stockage et nettoyage.................................................. 60
PROTECTION DE L'ENVIRONNEMENT ...................................61
SERVICE CLIENT....................................................................61
PROGRAMME D'ENTRETIEN.................................................. 62
FOIRE AUX QUESTIONS/ DÉPANNAGE ................................ 63
CERTIFICAT DE GARANTIE ................................................... 64
DÉCLARATION DE CONFORMITÉ.......................................... 64
DECLARAÇÃO DE CONFORMIDADE...................................... 65

Roçadora mochila 52cc EKO –VIRM52E

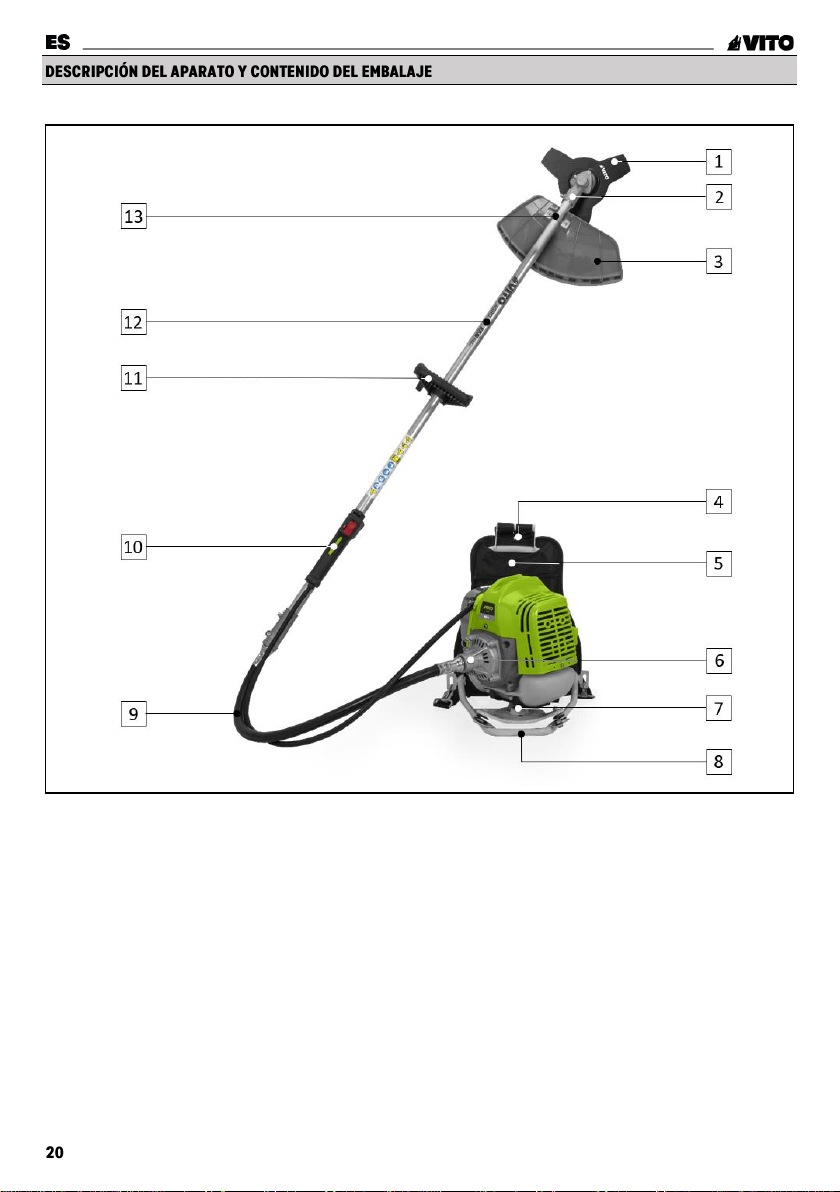

Lista de Componentes
1
Disco de corte
2
Suporte dos acessórios de corte
3
Proteção dos acessórios de corte
4
Alças de transporte
5
Mochila de transporte
6
Cone de embraiagem
7
Suporte do motor
8
Estrutura de suporte
9
Mangueira flexível do veio de rotação
10
Punho de comando
11
Pega auxiliar
12
Tubo do veio de rotação
13
Chapa de fixação da proteção dos acessórios de
corte
Conteúdo da Embalagem
1
Roçadora mochila 52cc VIRM52E
1
Mangueira flexível
1
Punho de comando
1
Pega auxiliar + haste inferior + anel de aperto
1
Tubo do veio de rotação
1
Proteção dos acessórios de corte + aba
1
Base de apoio dos acessórios de corte
1
Tampa de fixação dos acessórios de corte
1
Porca de fixação dos acessórios de corte
1
Disco de corte para mato
1
Cabeça de corte com fio de nylon
1
Mochila de transporte
1
Jogo de parafusos
2
Chave sextavada (4 e 5 mm)
1
Chave de boca (8/10 mm)
1
Chave para vela de ignição
1
Recipiente para mistura de combustível
1
Manual de instruções
Especificações Técnicas
Motor:
Combustão 2T
Potência [cv | kW]:
2.15 | 1.6
Cilindrada [cc]:
52
Rotação [rpm]:
8500
Combustível:
Mistura –1:40
Depósito de Combustível [L]:
1
Autonomia [h]:
1.5
Comprimento do tubo do eixo
[mm]:
1400
Largura do tubo do eixo [mm]:
26
Largura do disco de corte
[mm]:
255
Largura da cabeça de corte
com fio de nylon [mm]:
440
Diâmetro do fio de nylon
[mm]:
2.4
Nível de pressão sonora (LPA)
[dB(A)]:
100
Nível de potência sonora (LWA)
[dB(A)]:
114
Peso do produto [Kg]:
8.4
Dimensão do produto [mm]:
2630 x 300 x 440
Alerta de segurança ou chamada de atenção.
Para reduzir o risco de lesões, o utilizador deve ler o
manual de instruções.
Proibição de fazer lume e de fumar.
Perigo de fogo ou explosão.
Perigo de queimadura.
Perigo de ferimentos.
Respeite a distância de segurança.
Embalagem de material reciclado.

Ao utilizar roçadoras e equipamentos agrícolas deve
considerar determinadas medidas básicas de
segurança, de modo a evitar o risco de incêndio, choques
elétricos e acidentes pessoais.
Leia sempre as instruções de segurança,
funcionamento e manutenção antes de começar a
utilizar a sua roçadora ou ferramenta agrícola. Guarde o
manual de instruções para futuras consultas.
Estas medidas preventivas são imprescindíveis para a sua
segurança, utilize a roçadora sempre com cuidado,
consciente da responsabilidade e tendo em consideração
que o utilizador é responsável por eventuais acidentes
causados a terceiros ou aos seus bens.
A roçadora, incluindo todos os acessórios acopláveis só
pode ser utilizada por pessoas que tenham lido o manual
de instruções e estejam familiarizadas com o
manuseamento. Antes da primeira utilização, o utilizador
deve obter instruções adequadas e práticas. O utilizador
deve ser instruído pelo vendedor ou por outra pessoa
competente sobre a utilização da roçadora. O manual de
instruções é parte integrante na roçadora e tem que ser
sempre fornecido.
Familiarize-se com os dispositivos de comando, assim
como com a utilização da roçadora. O utilizador tem de
saber, nomeadamente, como parar rapidamente a
roçadora e o motor de combustão.
Utilize a roçadora agrícola só se estiver em boas condições
físicas e psíquicas. Não utilize roçadoras agrícolas se
estiver cansado ou sob o efeito de álcool, drogas ou
medicamentos.
Se sofrer de algum problema de saúde, informe-se junto do
seu médico sobre a possibilidade de trabalhar com a
roçadora.
Pessoas que utilizem dispositivos cardíacos
(pacemakers) não devem utilizar este tipo de
roçadora nem permanecer junto das mesmas sem
aconselhamento médico.
O sistema de ignição desta roçadora produz um pequeno
campo eletromagnético. Não se pode excluir
completamente a influência sobre alguns implantes
médicos ativos ou passivos. Para reduzir o risco de lesões
graves ou fatais, pessoas com implantes cardíacos devem
consultar o médico e o fabricante do implante antes de
utilizar a roçadora.
Nunca permita a utilização da roçadora por crianças,
pessoas com capacidades físicas, sensoriais ou mentais
limitadas, pessoas com falta de experiência e
conhecimento da roçadora ou outras pessoas que não
estejam familiarizadas com as instruções de utilização.
Esta roçadora apenas pode ser utilizada conforme
descrito neste manual de instruções. Não é permitida
qualquer outra utilização, que possa ser perigosa e
provoque ferimentos no utilizador ou danos na roçadora.
Por motivos de segurança, é proibida qualquer alteração à
roçadora além da montagem de acessórios autorizados
pelo fabricante. Qualquer alteração efetuada anula o direito
à garantia.
Poderá obter informações sobre os acessórios autorizados
junto do seu distribuidor oficial VITO.
A gasolina é tóxica e altamente inflamável. Guarde a
gasolina apenas em recipientes previstos e
homologados para esse efeito. Nunca utilize garrafas ou
semelhantes para remover ou armazenar produtos de
serviço, como, por exemplo, combustível. Alguém, em
particular as crianças, poderá ser levado por engano a
bebê-las.
Enrosque e aperte sempre as tampas do reservatório e
recipientes de abastecimento de combustível. Assim reduz-
se o risco de derrame de combustível. As tampas com
defeito devem ser substituídas.
Mantenha a gasolina afastada de faíscas, chamas, fontes
de calor ou outras fontes de ignição. Não fume junto a
recipientes e roçadoras com gasolina, nem durante o
processo de abastecimento.
Reabasteça e esvazie o depósito de combustível da
roçadora apenas ao ar livre. O abastecimento de gasolina
deve ser realizado antes do motor de combustão ser ligado
e com a roçadora colocada no chão, numa superfície
nivelada.
Antes de reabastecer, desligue o motor, deixe-o arrefecer e
abra a tampa com cuidado, de forma a dissipar lentamente
a sobrepressão existente no interior do reservatório.
Não encha o depósito de combustível demasiado. No
sentido de permitir que o combustível tenha espaço para
se expandir, nunca adicione combustível acima do rebordo
inferior do bocal de enchimento. Adicionalmente, respeite
as indicações de utilização do motor de combustão.

Caso transborde gasolina, limpe imediatamente qualquer
combustível derramado. O motor de combustão apenas
deve ser ligado depois da superfície suja com gasolina ser
limpa. Dever-se-á evitar qualquer tentativa de ignição até
que os vapores da gasolina se tenham volatilizado (secar
com pano).
Se a gasolina tiver entrado em contacto com o vestuário,
este tem de ser mudado.
Não transporte a roçadora com o motor de combustão a
funcionar. Antes do transporte, desligue o motor de
combustão e espere até que os acessórios de corte parem
por completo.
Transporte sempre a roçadora com o motor de combustão
frio e sem combustível. Assim evita derrames de
combustível durante o transporte.
Durante o transporte fixe a roçadora e coloque a proteção
do disco.
Certifique-se de que a roçadora apenas é utilizada por
pessoas familiarizadas com o manual de utilização.
Verifique a estanquidade do sistema de combustível,
particularmente as peças visíveis como, por
exemplo, o depósito, a tampa do depósito, as uniões das
mangueiras flexíveis e a bomba manual de combustível do
carburador. Em caso de fugas ou danos, não ligue o motor
de combustão e solicite a reparação da roçadora a um
distribuidor oficial.
Tenha atenção à área onde vai utilizar a roçadora e verifique
a existência de obstáculos (rochas, tocos de arvores, raízes,
valas), objetos (fios enrolados, peças de metal) ou pedras
soltas. Caso não seja possível remover os objetos ou
obstáculos, marque-os para que não entrem em contato
com os acessórios de corte durante a utilização da
roçadora.
Antes de colocar a roçadora em funcionamento:
▪Efetue uma revisão de modo a garantir a correta
montagem da roçadora e a garantir as questões de
segurança e o rendimento da roçadora;
▪Verifique se o cachimbo (conector de ligação) está
devidamente ligado à vela de ignição;
▪Verifique se os dispositivos de segurança estão em
perfeitas condições e se funcionam corretamente.
Nunca utilize a roçadora se os dispositivos de segurança
estiverem em falta, danificados ou gastos;
▪Verifique se a alça de transporte e os acessórios de
fixação estão em perfeito estado e devidamente
montados;
▪Substitua as peças avariadas, bem como todas as
restantes peças usadas e danificadas;
▪Após a montagem dos acessórios e antes de utilizar a
roçadora, faça um ensaio à velocidade máxima sem
carga durante algum tempo. Verifique se existem
desalinhamentos nas peças móveis ou qualquer outra
condição que possa afetar a operação da roçadora.
Verifique se todas as peças móveis rodam suavemente,
sem ruídos anormais;
▪Realize todos os ajustes e trabalhos necessários. Caso
tenha dúvidas ou dificuldades dirija-se ao seu
distribuidor oficial VITO;
▪Tenha em conta as normas municipais sobre as horas
em que é permitido usar roçadoras com motor de
combustão e o nível de ruído permitido.
Mantenha terceiros afastados da área de operação da
roçadora, pelo menos a 15m de distância. Nunca
trabalhe enquanto estiverem animais ou pessoas, em
particular crianças, na zona de risco. Durante a utilização
da roçadora podem ser projetadas partículas a grande
velocidade que podem provocar ferimentos.
Mantenha também a distância de segurança, relativamente
a objetos (veículos e vidros) de modo a evitar danos
materiais.
Quando trabalham duas ou mais pessoas simultaneamente
na mesma área, devem ser mantidas as distâncias de
segurança para evitar acidentes e ferimentos.
Trabalhe apenas à luz do dia ou com boa iluminação
artificial. Não utilize a roçadora à noite ou sempre que não
seja possível ter uma visão clara da área de trabalho.

Nunca trabalhe com a roçadora quando ocorrerem
condições metrológicas desfavoráveis, como por exemplo,
denso nevoeiro, chuva ou vento forte, tempestades ou
ocorrência de relâmpagos.
Durante a operação, caminhe em frente a passo e observe
a área do disco ou da cabeça de corte com fio de nylon.
Evite andar para trás, assim reduz o perigo de
tropeçamento.
Durante a utilização da roçadora, coloque-se numa posição
estável e mantenha sempre o equilíbrio. Não utilize a
roçadora em superfícies escorregadias, irregulares ou
instáveis, nem em terrenos acidentados.
Mantenha todas as partes do seu corpo afastadas do
acessório de corte durante a utilização da roçadora.
Utilize sempre vestuário e equipamento de proteção
pessoal. O uso de viseira ou óculos de proteção, máscara
anti poeira, proteção auricular, calçado de segurança
antiderrapante, roupa de manga comprida, luvas, capacete
e caneleiras para as pernas, nas condições apropriadas,
reduz o risco de lesões.
A roupa usada durante a utilização da roçadora deve ser
adequada, justa e fechada, por exemplo, um fato
combinado. Não use roupa larga nem bijuteria. Mantenha o
cabelo, a roupa e as luvas afastados das peças móveis.
Durante o trabalho, utilize sempre calçado resistente com
sola antiderrapante e que cubra totalmente o pé. Nunca
trabalhe descalço ou com sandálias.
Em caso de enjoos, dores de cabeça, problemas de
visão (por exemplo, redução do campo de visão),
problemas de audição, tonturas, redução da capacidade de
concentração, pare imediatamente o trabalho. Estes
sintomas podem ser provocados devido a concentrações
de gases de escape demasiado elevadas.
O motor de combustão produz gases de escape venenosos
assim que começa a trabalhar. Esses gases contêm
monóxido de carbono tóxico, um gás incolor e inodoro, bem
como outras matérias nocivas. O motor de combustão
nunca pode ser colocado em funcionamento em espaços
fechados ou mal arejados.
Durante a utilização da roçadora, planeie intervalos de
descanso e evite utilizar a roçadora por longos períodos. As
vibrações permanentes são prejudiciais à saúde.
Nunca tente remover o material enrolado nos acessórios de
corte e respetivas proteções enquanto o motor estiver a
funcionar ou o equipamento de corte a rodar. Pare o motor
e aguarde a paragem dos acessórios de corte antes de
remover o material enrolado em torno do eixo do disco ou
da cabeça e corte com fio de nylon e das proteções.
Uma grande carga de vibrações pode causar danos
aos sistemas circulatório e nervoso, especialmente
em pessoas com problemas circulatórios. Consulte um
médico, caso ocorram sintomas que possam ser causados
por vibrações. Entre estes sintomas, que ocorrem
principalmente nos dedos, mãos ou pulsos, incluem-se por
exemplo, perda de sensibilidade, dores, fraqueza muscular,
descoloração da pele ou sensação de formigueiro
desagradável.
Os dispositivos de comando e de segurança instalados na
roçadora não podem ser retirados nem inibidos.
Durante a realização de trabalhos de limpeza, ajuste,
reparação ou manutenção, utilize sempre luvas e coloque
a roçadora num piso firme e plano.
Afaste o cachimbo da vela de ignição, dado que uma
faísca de ignição inadvertida pode provocar
queimaduras ou choques elétricos. Um contacto
inadvertido da vela de ignição com o cachimbo da vela
pode originar um arranque involuntário do motor de
combustão.
Deixe a roçadora arrefecer em particular antes de
efetuar trabalhos de manutenção na área do motor de
combustão, do coletor de escape e do silenciador. Podem
ser atingidas temperaturas de 80°C e superiores.
Verifique frequentemente a roçadora, especialmente antes
do armazenamento (por exemplo, antes do período de
inverno), quanto a desgaste e danos.
Substitua imediatamente as peças gastas ou danificadas,
por motivos de segurança, de modo que a roçadora esteja
sempre em condições de funcionamento seguro.

Limpeza:
A roçadora tem de ser cuidadosamente limpa na sua
totalidade após ser utilizada.
Limpe o motor à mão (evite introduzir água no filtro de ar e
no escape). Evite molhar os controlos e outros
equipamentos/acessórios difíceis de secar (a água estimula
o aparecimento de corrosão e ferrugem).
Não utilize produtos de limpeza agressivos. Estes produtos
podem danificar plásticos e metais, prejudicando o
funcionamento seguro da sua roçadora.
De modo a evitar riscos de incêndio, as áreas das aberturas
de ar de refrigeração, das alhetas de refrigeração e do
escape deverão permanecer isentas de resíduos
inflamáveis.
Trabalhos de manutenção:
Apenas podem ser realizados trabalhos de manutenção
descritos neste manual de instruções, todos os restantes
trabalhos deverão ser executados por um distribuidor
oficial.
Utilize apenas acessórios, óleos ou lubrificantes
autorizados pela VITO. Caso contrário, poderão ocorrer
ferimentos ou danos na roçadora. Em caso de dúvidas,
deverá dirigir-se a um distribuidor oficial.
Por motivos de segurança, os componentes de condução
de combustível (mangueiras, depósito, tampa do depósito
e ligações) devem ser verificados regularmente, de forma a
detetar danos e locais com fugas. Se necessário, deverão
ser substituídos por distribuidor oficial.
Mantenha os autocolantes de advertência e de indicação
sempre limpos e legíveis.
Mantenha todas as porcas e parafusos bem apertados, para
que a roçadora esteja em condições de funcionar com
segurança.
Se retirar componentes ou dispositivos de segurança para
efetuar trabalhos de manutenção, estes deverão ser
imediatamente recolocados de forma correta.
Nunca guarde a roçadora com gasolina no depósito dentro
de um edifício. Os vapores de gasolina que se formam
podem entrar em contacto com chamas ou faíscas e
inflamar-se.
Guarde a roçadora num local seco, com o depósito vazio e
a reserva de combustível num compartimento bem fechado
e bem ventilado. Evite locais com elevada humidade de
modo a evitar o aparecimento de corrosão e ferrugem.
Limpe minuciosamente a roçadora antes do
armazenamento, nomeadamente, no período de inverno.
Armazene a roçadora em estado operacional.
Certifique-se de que a roçadora está protegida contra uma
utilização indevida (por exemplo, por crianças).
A sua roçadora deve ser reparada apenas pelo serviço de
assistência técnica da marca, ou por pessoal qualificado,
apenas com peças de substituição originais.

1. A extremidade da mangueira flexível (9) com um furo, é
montada no cone de embraiagem (6). Para tal deve
puxar o linguete para cima ao mesmo tempo que
encaixa o veio da mangueira flexível. Rode o veio até
prender com o linguete;
2. A outra extremidade da mangueira flexível (9), é
montada no tubo do veio de rotação (12). Para tal insira
o veio da mangueira no tubo do veio de rotação e aperte
o parafuso.
O cabo do acelerador e os cabos elétricos vêm acoplados
no punho de comando. Para efetuar a ligação ao acelerador
e ao motor, utilize o seguinte procedimento:
1. Desaperte o parafuso de fixação e retire a tampa do filtro
de ar;
2. Introduza a extremidade do cabo do acelerador na
furação do parafuso de fixação. A extremidade deve ficar
totalmente inserida na ranhura do parafuso;
3. Efetue a conexão dos cabos elétricos do punho de
comando (10) com os cabos elétricos do motor;
4. Coloque e aperte a tampa do filtro de ar.
Encaixe a pega auxiliar no tubo do veio de rotação e aperte
com o parafuso de manípulo.
A proteção dos acessórios de corte (3) evita a projeção de
objetos soltos contra o utilizador e o contato acidental.
1. Alinhe as furações da chapa de fixação (13) com as
furações da proteção dos acessórios de corte (3). Aperte
com dois parafusos;
2. Encaixe a aba na base da proteção dos acessórios de
corte e fixe-a nos encaixes de fixação.
A proteção dos acessórios de corte não protege o utilizador
contra todos os objetos (pedras, vidro, arame, etc.) que são
projetados pelo acessório de corte. Estes objetos podem
fazer ricochete em qualquer superfície e atingir o utilizador.
Verifique o estado do disco antes de ser montado na
roçadora. Se estiver danificado (rachado, dobrado ou
partido) substitua-o.
1. Coloque a base de apoio no parafuso de rotação no
suporte dos acessórios de corte;
2. Introduza uma chave sextavada ou chave de fenda no
furo da base de apoio e no furo do suporte dos
acessórios de corte, para bloquear o parafuso de
rotação;
3. Coloque o disco de corte na base de apoio. Verifique se
o disco está colocado com o gume no sentido do
movimento de rotação;
4. Coloque a tampa e a porca de fixação do disco no
parafuso de fixação. Aperte a porca no sentido anti-
horário, com a chave fornecida;
5. Retire a chave do suporte dos acessórios.
1. Coloque a base de apoio no parafuso de rotação no
suporte dos acessórios de corte;
2. Introduza uma chave sextavada ou chave de fenda no
furo da base de apoio e no furo do suporte dos
acessórios de corte, para bloquear o parafuso de
rotação;
3. Enrosque a cabeça de corte com fio de nylon na rosca
do parafuso de rotação no sentido anti-horário;
4. Retire a chave do suporte dos acessórios.
1. Pressione a patilha de fixação e rode a tampa da cabeça
de corte para retirar;
2. Retire o enrolador da cabeça de corte e remova o fio
existente;
3. Prepare aproximadamente 5m de fio de nylon e dobre-o
ao meio;
4. Introduza o fio nas furações do enrolador de forma a que
fique a mesma distância para ambos os lados;
5. Enrole as duas extremidades em paralelo, uma em cada
lado do separador central, no sentido horário (seta
representada na base enrolador);
6. Insira o enrolador na cabeça de corte e fixe as
extremidades do fio nas ranhuras de fixação;
7. Proceda de maneira inversa ao ponto 1. Garanta que a
tampa está bem fixa.

Durante a utilização da roçadora deve ter em consideração
alguns cuidados e procedimentos de utilização, de modo a
evitar acidentes, danos e aumentar a eficiência da
roçadora:
▪Garanta que efetua o arranque da roçadora a uma
distância superior a 3m do local de abastecimento;
▪Segure sempre a roçadora com as duas mãos e
mantenha-a do lado direito do seu corpo;
▪Mantenha os acessórios de corte abaixo do nível da
cintura, assim reduz o risco de ser atingido por objetos
projetados durante a operação;
▪Não utilize a roçadora para cortar ramos ou troncos de
madeira. Caso tente cortar troncos acima da dimensão
recomendada pode acontecer o retrocesso da roçadora
e provocar acidentes ao utilizador;
▪Quando a roçadora está a funcionar ao ralenti, o
acessório de corte não está a rodar. Caso contrário,
contacte a assistência técnica para realizar uma
inspeção e resolver o problema;
▪Se você ouvir um ruído incomum ou a roçadora vibrar de
forma anormal, pare de trabalhar e identifique a causa;
▪Nunca utilize a roçadora sem a proteção dos acessórios
de corte colocada ou danificada.
1. Feche o ar. Desloque a alavanca do estrangulador até
encostar em cima. Se o motor estiver morno ou a
temperatura do ar for elevada, não feche o ar;
2. Pressione a bomba do carburador várias vezes até a
bomba ficar cheia de gasolina. Verifique se o tubo de
combustível está cheio, nessa altura o carburador está
com combustível;
3. Coloque o interruptor “ON/OFF” na posição “I”;
4. Segure a roçadora com uma mão e puxe a pega do
sistema de arranque. Puxe lentamente, até sentir
alguma resistência, depois puxe com força até o motor
começar a funcionar;
5. Após o arranque do motor, a roçadora fica a funcionar à
velocidade de ralenti;
6. Alguns segundos depois do arranque, abra o ar.
Desloque a alavanca do estrangulador, até encostar em
baixo.
Quando a pega do sistema de arranque volta à
posição de origem, a mão e o braço poderão ser
deslocados de forma rápida em direção ao motor de
combustão.
Deixe o motor aquecer ao ralenti durante alguns
segundos, antes de o utilizar.
1. Liberte a alavanca do acelerador e coloque interruptor
“ON/OFF” na posição “0”.
No caso de perigo iminente ou emergência, pare
imediatamente o motor. Coloque o interruptor “ON/OFF” na
posição “0”.
Após o arranque, o motor fica a funcionar ao ralenti.
Para efetuar a regulação da velocidade de rotação do motor
e dos acessórios de corte utilize a alavanca do acelerador.
Para iniciar os acessórios de corte:
1. Pressione a alavanca de bloqueio e a alavanca do
acelerador em simultâneo. A alavanca de bloqueio evita
o acionamento acidental do acelerador;
2. Com a alavanca do acelerador, totalmente pressionada,
o motor atinge a velocidade máxima;
3. Para parar os acessórios de corte, liberte a alavanca do
acelerador.
Adeque a velocidade de rotação do motor, ao tipo de
trabalho que vai realizar. Lembre-se, quanto maior a
velocidade do motor, maior a velocidade dos acessórios de
corte, maior o ruido e o consumo de combustível.
Garanta sempre que a alavanca do acelerador e a
alavanca de bloqueio se movem livremente e que as
molas de retorno funcionam corretamente.

Para a realização de trabalhos de corte com a roçadora
podem ser utilizados dois tipos de discos de corte, corte de
erva e corte de mato. Nunca utilize discos de corte de erva
para cortar mato.
Disco de corte para erva:
▪Um disco de corte para erva é usado para cortar todos
os tipos de ervas altas ou grosseiras;
▪A erva é cortada com um movimento de balanço para o
lado (como se fosse uma gadanha), onde o movimento
da direita para a esquerda é a fase de cortar e o
movimento da esquerda para a direita o curso de
retorno. Evite o material previamente cortado durante o
movimento de retorno;
▪Se o disco estiver inclinado para a esquerda ao roçar, a
erva acumula-se numa linha, o que torna mais fácil de
apanhar;
▪Deixe que a base de suporte toque levemente no chão.
Ela é usada para proteger o disco de tocar no chão.
Disco de corte de mato:
▪Um disco de corte para mato é usado para
cortar/desbastar mato, arbustos ou vegetação selvagem
com diâmetro máximo de 12mm;
▪Quando efetua o corte de mato ou arbustos, coloque o
disco muito perto do solo (como se cortasse com uma
foice) e efetue o corte pela base do mato ou dos
arbustos;
▪Para cortar vegetação selvagem, o desbaste/trituração
deve ser realizado de cima para baixo por camadas,
mantendo o disco a um nível inferior à cintura do
utilizador. No entanto, quanto maior for a distância do
disco de corte ao chão, maior é o risco de projeção de
partículas. Por isso, tenha cuidado quando utiliza este
procedimento de trabalho;
▪Trabalhe sempre com aceleração total para evitar a
acumulação de material cortado na cabeça do disco;
▪Evite o contato do disco com objetos fixos (rocha, pedra,
tronco). Caso contrário, a roçadora pode ser projetada
violentamente no sentido contrário ao sentido de
rotação do disco. Isso é chamado de impulso do disco.
Um impulso do disco pode ser violento o suficiente para
provocar a perda de controlo da roçadora.
O impulso do disco pode ocorrer sem aviso prévio. A
probabilidade de ocorrer é maior quando são trabalhadas
áreas onde é difícil ver o material a ser cortado.
O impulso do disco pode ocorrer também se tentar cortar
pequenas árvores, arbustos ou mato com diâmetro superior
ao recomendado pelo fabricante.
Sempre que o disco não está a ser utilizado e durante
o transporte, coloque sempre a proteção de disco.
A cabeça de corte com fio de nylon é usada para cortar
relva, ervas finas ou grama.
Garanta que o que o fio de nylon está sempre firme e
enrolado uniformemente no enrolador, caso contrário a
roçadora irá gerar vibrações prejudiciais ao desempenho
da roçadora.
Utilize apenas cabeças de corte e fio de nylon com
características e dimensões recomendadas pelo fabricante.
Nunca utilize fios metálicos nem cordas em
substituição do fio de nylon. Caso contrário podem
ocorrer acidentes e ferimentos graves.
O comprimento do fio também é importante. Um fio mais
comprido requer maior potência do motor do que um fio
curto, de igual diâmetro.
Certifique-se de que a lâmina de corte fixa na proteção dos
acessórios de corte está sempre intacta e afiada. A lâmina
é usada para cortar o fio de nylon de forma a manter o
comprimento correto.
Quando o fio de nylon fica gasto ou parte:
1. Encoste a cabeça de corte no chão e pressione
levemente a mola no interior para permitir que o fio de
nylon deslize para fora;
2. O comprimento do fio de nylon de corte é definido pelo
comprimento máximo permitido pela lâmina de corte
fixa na proteção dos acessórios de corte.

O motor deve funcionar com uma mistura de combustível
de gasolina sem chumbo 95 e óleo para motor 2T, na
proporção de 1:40 (1L de óleo para motores a dois tempos
por cada 40L de gasolina).
1. Coloque o óleo para motor 2 tempos num recipiente
autorizado para combustível;
2. Junte a gasolina ao óleo para motor 2 tempos;
3. Coloque a tampa do recipiente e agite com cuidado, para
misturar o óleo com a gasolina.
Combustíveis não apropriados ou com proporção diferente
do recomendado podem levar a graves danos no motor. A
gasolina ou óleo de menor qualidade podem danificar o
motor, as juntas de vedação, as mangueiras e o depósito
de combustível.
Guarde a mistura de combustível em recipientes
autorizados e adequados para combustível num lugar
seguro, seco e fresco, protegida da luz e sol. A mistura de
combustível envelhece, misture só a quantidade necessária
para algumas semanas. Não armazene nem utilize
combustível com mais de 30 dias.
Agite o depósito da mistura de combustível antes de
abastecer o depósito da roçadora.
No depósito pode formar-se pressão, abra o depósito
com cuidado. Evite o contato direto da pele e a
inalação de vapores de combustível.
Ao encher o depósito de combustível, não adicione
combustível acima do nível máximo do bocal de
enchimento.
Antes de qualquer trabalho de manutenção ou de
limpeza, coloque a roçadora numa superfície
nivelada, desligue o motor e retire o cachimbo da vela de
ignição.
Nunca toque no escape, vela de ignição ou outras
peças metálicas do motor enquanto o motor está em
funcionamento ou imediatamente após desligar o motor.
Fazer isso pode resultar em queimaduras graves ou choque
elétrico.
Para obter o máximo desempenho, evitar o risco de impulso
e prolongar a vida útil da roçadora, mantenha e utilize
sempre discos com dentes afiados. Um disco mal afiado ou
danificado aumenta o risco de acidente.
Veja a embalagem do disco para obter instruções de
afiação corretas. Para afiar os discos utilize uma lima plana.
Afiar todas as arestas igualmente, de forma a manter o
equilíbrio do disco.
Nunca tente endireitar um disco torcido de modo que possa
ser reutilizado.
Elimine sempre um disco que esteja dobrado, torcido,
rachado ou danificado de qualquer outra forma.
O filtro de ar deve ser limpo com regularidade. Filtros de ar
sujos diminuem a potência do motor, aumentam o
consumo de combustível, dificultam os arranques,
provocam avarias no carburador e provocam desgastes nas
peças do motor.
1. Rode o botão de regulação da entrada de ar no sentido
anti-horário. Assim evita a entrada de resíduos no
carburador quando o elemento filtrante é retirado;
2. Desaperte os parafusos de aperto e retire a tampa do
filtro de ar;
3. Retire o elemento filtrante e sopre-o com ar comprimido
até este ficar totalmente limpo. Caso não permita uma
limpeza eficiente ou esteja danificado, substitua-o;
4. Coloque o elemento filtrante e monte os restantes
componentes pela ordem inversa à desmontagem.
A utilização do filtro sujo irá restringir o fluxo de ar no
carburador afetando o rendimento da roçadora.
1. Esvazie o depósito de combustível;
2. Retire a mangueira de combustível de dentro do
depósito e retire o filtro;
3. Sopre o filtro com ar comprimido até este ficar
totalmente limpo. Caso não permita uma limpeza
eficiente ou esteja danificado, substitua-o.

Para assegurar um adequado funcionamento do motor, a
vela de ignição deve estar limpa e com a folga adequada
entre os elétrodos.
Existem vários fatores que podem influenciar o
funcionamento da vela de ignição: afinação do carburador
e mistura de combustível incorretas, e filtro de ar sujo.
Estes fatores provocam depósitos nos elétrodos da vela,
originando problemas de funcionamento e dificuldades de
arranque.
Se a roçadora estiver com pouca potência ou apresentar
dificuldades no arranque, verifique a vela de ignição, antes
de efetuar qualquer outra verificação.
1. Desaperte o parafuso de fixação e retire a tampa de
proteção da vela de ignição;
2. Remova o cachimbo, desenrosque a vela de ignição com
a chave fornecida e verifique se está limpa. Caso esteja
suja, remova a fuligem com uma escova;
3. Se a vela estiver “encharcada”, com excesso de
combustível, coloque um pano limpo sobre o orifício da
vela de ignição e puxe a pega do sistema de arranque
várias vezes com a vela de ignição removida;
4. Meça a distância entre os elétrodos com ferramenta
adequada. A distância deverá estar situada entre 0.6-0.7
mm. Caso seja necessário dobre o elétrodo até atingir a
folga adequada;
5. Coloque a vela de ignição com a mão para evitar danos
na rosca e aperte de forma a comprimir a anilha de
vedação, utilizando a chave fornecida;
6. Caso a vela de ignição não faça faísca no arranque,
substitua-a.
A vela solta poderá sobreaquecer e provocar danos
no motor.
Utilize sempre o tipo de vela de ignição
recomendado pelo fabricante (VIVELA5510). A
utilização de uma vela incorreta pode danificar o cilindro.
Armazenamento
A preparação do armazenamento durante longos períodos
é vital para evitar problemas e aumentar a vida útil da
roçadora.
Nunca guarde a roçadora com gasolina no depósito.
Dependendo da região e das condições de
armazenamento, a gasolina pode deteriorar e oxidar,
causando danos no carburador e no sistema de
combustível, arranques difíceis e entupimentos provocados
pelo depósito de partículas.
Antes do armazenamento, efetue o seguinte procedimento:
1. Retire o combustível do depósito;
2. Coloque o motor em funcionamento até que este pare
por falta de combustível;
3. Retire a vela de ignição e coloque óleo novo para motor
2T (5-10 cl) no cilindro, através do orifício da vela de
ignição;
4. Coloque um pano limpo sobre o orifício da vela de
ignição e puxe a pega do sistema de arranque para
distribuir o óleo no cilindro;
5. Puxe a pega do sistema de arranque devagar enquanto
sentir resistência. O pistão está a subir e as válvulas de
admissão e escape estão fechadas. Deixar o motor nesta
posição vai ajudar a proteger da corrosão interna;
6. Reinstale a vela de ignição.
Limpeza
Limpe a roçadora a fundo após cada utilização. Retire todos
os resíduos (erva, mato, fios) acumulados no disco de corte
ou no parafuso de rotação.
O manuseamento cuidado protege a máquina e aumenta a
vida útil.

A embalagem é composta por materiais recicláveis,
que pode eliminar através dos pontos de reciclagem
locais.
Nunca coloque máquinas de combustão no lixo
doméstico!
Os lixos como o óleo antigo, combustível, lubrificante,
filtros e peças de desgaste podem prejudicar os seres
humanos, animais e meio ambiente, como tal, têm de ser
devidamente eliminados ou reciclados.
Certifique-se de que a roçadora desativada é encaminhada
e eliminada de uma forma compatível com o meio ambiente
num centro de reciclagem.
Pode obter informações relativas à eliminação da roçadora
usado através dos responsáveis legais pela reciclagem no
seu município.
Tel.: [phone]
E-mail: [e-mail] /
[e-mail]
Site: www.centrallobao.pt

Intervenção
Diário
1º mês ou
20 horas
3 em 3 meses
ou 50 horas
Todos os 6 meses
ou 100 horas
Todos os anos
ou 300 horas
Verificar se todas as porcas e
parafusos estão apertados

Verificar o estado dos acessórios e
da proteção de corte

Verificar a estanquidade do sistema
de combustível

Lubrificação do cone de
embraiagem e veio de rotação

Verificar filtro de ar
Verificar

Limpar filtro de ar
(1)
Limpar filtro de combustível

Substituir filtro de combustível

Limpar a vela de ignição e reajustar
a folga entre os elétrodos

Substituir a vela de ignição a cada
100 horas de utilização

Limpar bomba do carburador

Limpar depósito de combustível

Verificar velocidade do ralenti
(2)
Verificar/ajustar folga da válvula
(2)
Verificar folga no impulsor
(2)
Verificar circuito de combustível
De 2 em 2 anos (substituir se necessário) (2)
Verificar câmara de combustão
Após 500 horas (2)
(1) Efetue manutenção mais frequente quando a roçadora for utilizada em áreas com muito pó.
(2) A assistência a estes itens deve ser efetuada pelo concessionário de assistência, a não ser que possua as ferramentas
apropriadas e conhecimentos mecânicos.

Pergunta/Problema - Causa
Causa
Solução
O motor de combustão não arranca:
•Não existe combustível no carburador;
•O depósito não tem combustível;
Tubagem do combustível obstruída;
Tubagem do combustível mal colocada ou dobrada;
•O combustível no depósito é de má qualidade, tem
água, está sujo ou já é velho;
•Cachimbo removido da vela de ignição;
O cabo de ignição não está bem ligado à ficha;
•A vela de ignição tem fuligem ou está danificada;
Distância incorreta dos elétrodos;
•O filtro de ar está sujo;
•O filtro de combustível está entupido;
•O motor de combustão está "encharcado" devido às
várias tentativas de o pôr a trabalhar;
•Pressionar a bomba do carburador várias vezes até
ficar cheia de combustível, nessa altura o carburador
está com combustível;
•Encher o depósito com combustível;
Limpar as tubagens;
Colocar corretamente ou endireitar a tubagem do
combustível;
•Esvaziar o deposito de combustível e bomba do
carburador;
Utilizar combustível novo (mistura adequada).
•Encaixar o cachimbo da vela de ignição;
Verificar a ligação entre o cabo de ignição e a ficha;
•Limpar/substituir a vela de ignição;
Ajustar a distância dos elétrodos;
•Limpar/substituir o filtro de ar;
•Limpar o filtro de combustível;
•Desenroscar a vela de ignição e secá-la, puxar a pega
do sistema de arranque várias vezes, com a vela de
ignição desenroscada;
A roçadora apresenta fraco desempenho:
•Mistura de combustível inadequada;
•Cabo do acelerador mal afinado;
•Filtro de combustível entupido, defeito no carburador
ou válvulas entupidas;
•Utilizar mistura de combustível adequada;
•Efetue a afinação do acelerador;
•Substitua ou repare as peças defeituosas;
O motor de combustão funciona de forma irregular e
existe forte geração de fumo:
•O filtro de ar está sujo;
•Limpar/substituir o filtro do ar;
O motor de combustão fica quente:
•As alhetas de refrigeração estão sujas;
•Limpar alhetas de refrigeração;
Fortes vibrações durante o funcionamento:
•Fixação do motor solta;
•Apertar os parafusos de fixação do motor;

A garantia desta máquina é de dois anos a partir da data de
compra. Deverá, pois, guardar a prova de compra durante
esse período de tempo. A garantia engloba qualquer defeito
de fabrico, de material ou de funcionamento, assim como
os sobressalentes e trabalhos necessários para a sua
recuperação.
Excluem-se da garantia a má utilização do produto,
eventuais reparações efetuadas por pessoas não
autorizadas (fora da assistência da marca VITO), assim
como qualquer estrago causado pela utilização da mesma.
Declaramos sob nossa exclusiva responsabilidade que o
artigo VIRM52E –ROÇADORA MOCHILA 52cc EKO, cumpre
as seguintes normas ou documentos normativos: EN ISO
12100:2010, EN ISO 5395-1:2013+A1:2018, EN IEC 61000-
6-1:2019, EN IEC 61000-6-3:2021, EN IEC 61000-6-2:2019,
conforme as determinações das diretivas:
Diretiva 2006/42/EC - Diretiva Máquinas
Diretiva 2014/30/EU –Diretiva de Compatibilidade
Eletromagnética
Diretiva 2016/1628/EU –Diretiva Euro V
S. João de Ver,
16 de fevereiro de 2022
Central Lobão S.A.
O Técnico Responsável
Hugo Santos
