Vix 88 762 57 User manual

Bindemaskin 12,8V
for varmekabel og rør
Art.nr.: 88 762 57

2 3
ADVARSEL:
Ikke benytt bindemaskin før du har lest
brukerveiledningen!
Innhold:
Side 3 Tekniske spesikasjoner
Side 4 Produktbeskrivelse
Side 5 Brukerveiledning
Side 6 Feilsøking
Side 7 Vedlikehold / Garanti / Sikkerhetsinstruksjoner
Side 8 -13 Instructions in english
Side 14 Produktillustrasjon (Sprengskisse)

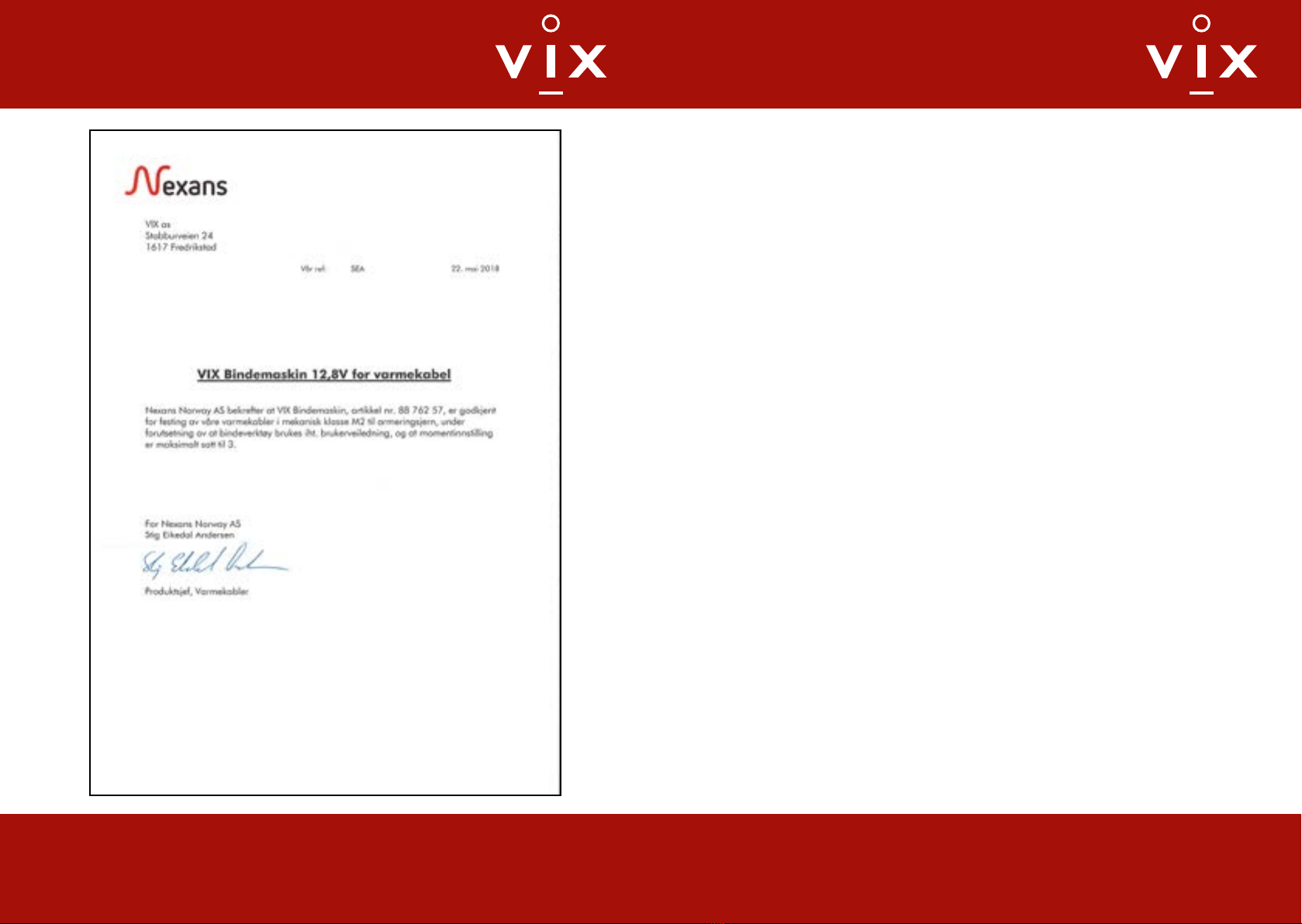

Side 15 -17 Godkjenninger fra varmekabelleverandører
Produktnavn:
Artikkel-nummer:
Mål:
Vekt:
Bindediameter:
Tråddiameter:
Trådforbruk pr. binding:
Antall bindinger pr. lading:
Batterikapasitet:
Voltstyrke:
Bindetid pr. binding:
Ladetid:
Standard tilbehør:
Vix Bindemaskin 12,8V
88 762 57
270mm x 55mm x 200mm
1,03kg
8 -34mm
0,8mm
300 -500mm
ca. 1300 stk
2200mAh
12,8V
0,8s
ca.1,5t
• 1stk Bindemaskin
• 2stk Batterier
• 1stk Batterilader
• 2stk Bindetråd
• 1stk Avbitertang
• 2stk Unbrakonøkler
Tekniske Spesikasjoner

4 5

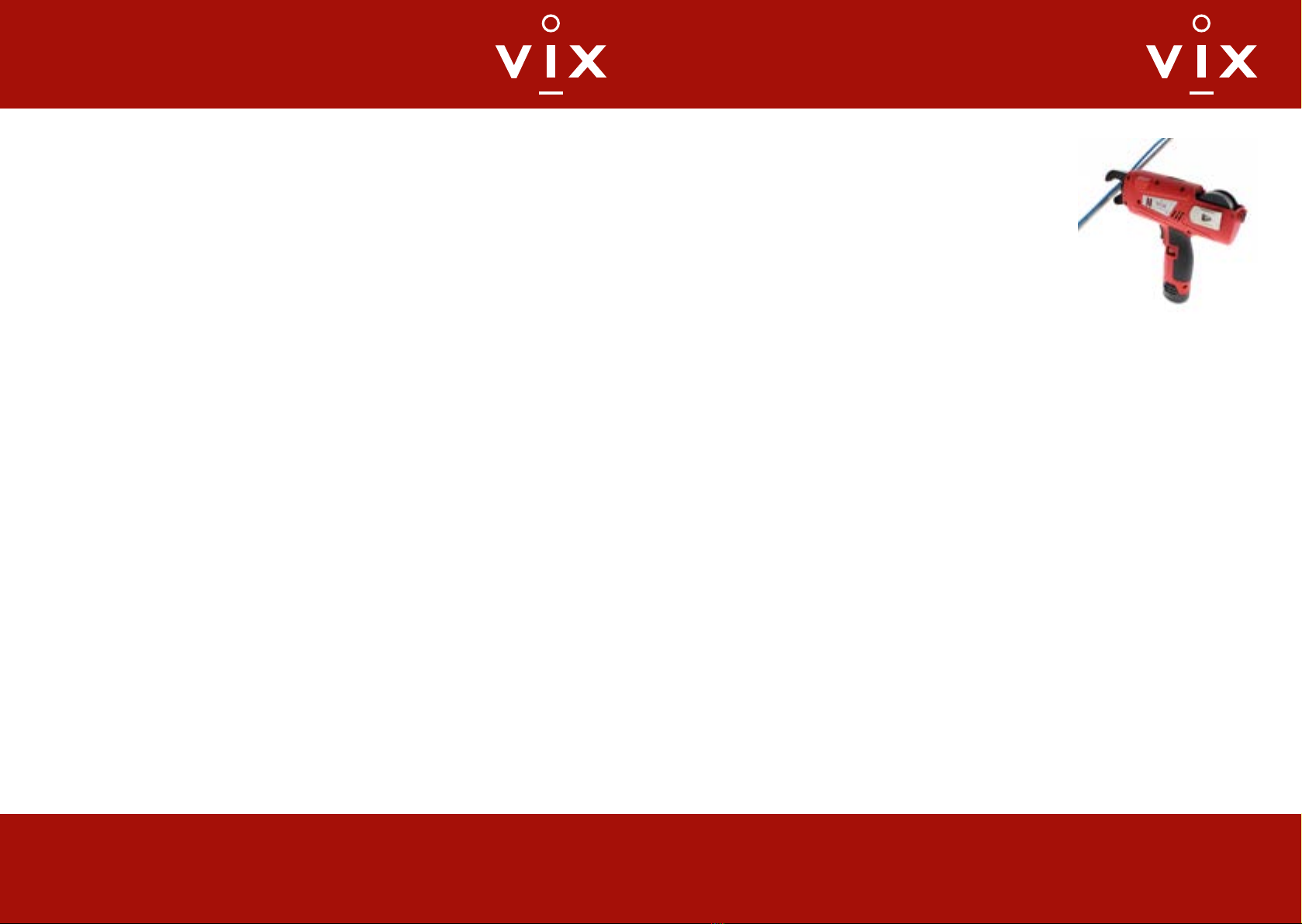

Produktets formål:
Dette produktet er spesielt utviklet
for rask og effektiv binding av rør og
varmekabler til armeringsjern.

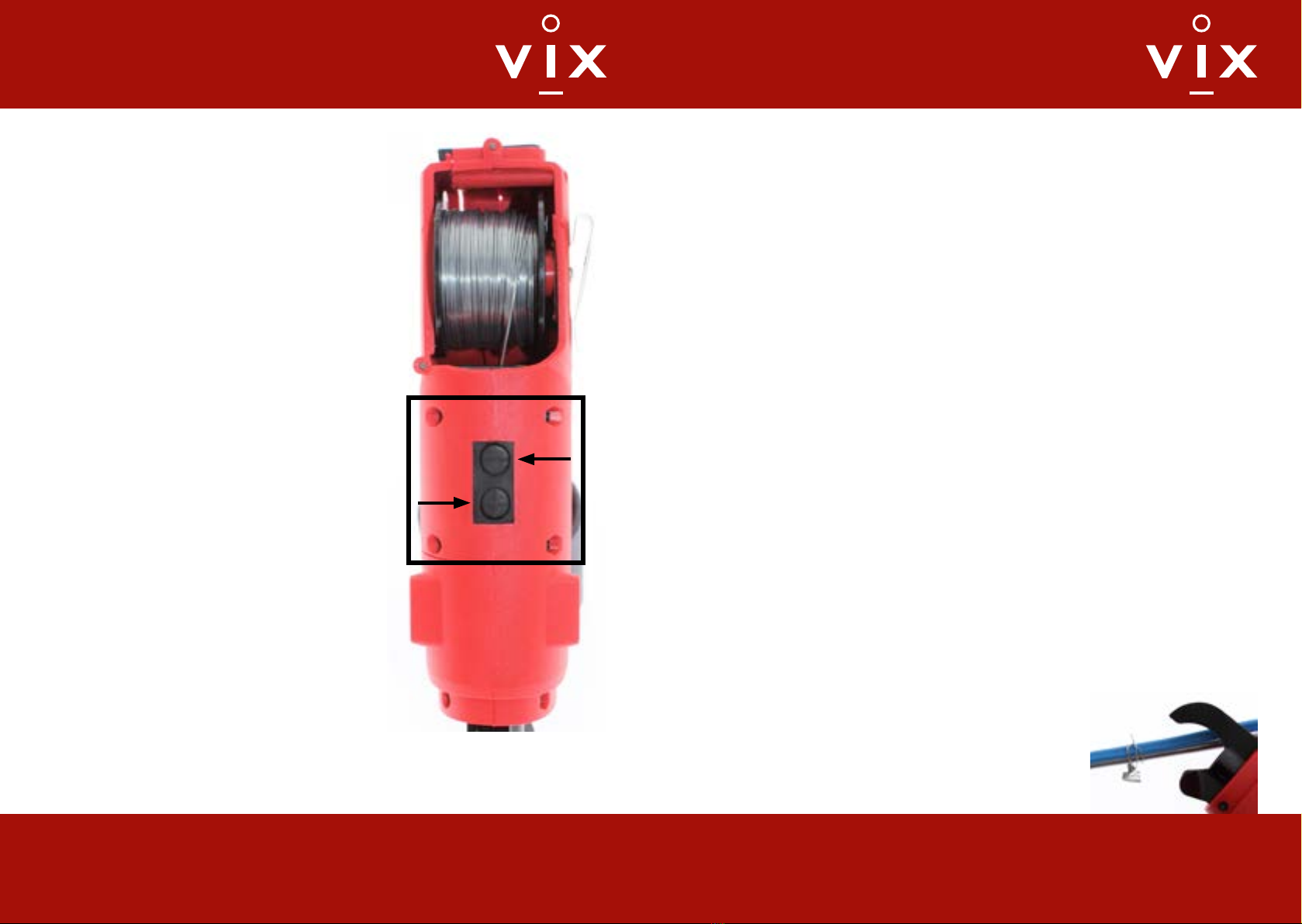

Bindestyrken (momentet) justeres
enkelt med +/-knappene på toppen av
maskinen (Se figur 1).
Maskinen har totalt 10 forskjellige
momentinnstillinger. Momentinnstilling
indikeres ved lydsignal.
Må kun brukes sammen med Vix
bindetråd (88 76 258).
Bruk av annen tråd kan skade
bindemaskinen og vil forringe
garantien.
figur 1
fig. 2
Brukerveiledning:
• NB! Før maskinen tas i bruk bør batteriene fullades(ca. 1,5t).
Batteriet er fulladet når den grønne lampen lyser.
• Skru på maskinen med «på-knappen» på venstre side av
håndtaket (maskinen er «på» når den røde lampen lyser).
• Åpne tråd-dekselet ved å trykke inn låsebryteren bak på maskinen
og sett inn «Vix bindetråd (88 76 258)» i kammeret.
• Dra og rett ut ca. 10 –15cm av bindetråden og før den inn i
maskinen til den møter motstand/stopper.
• Med to fingre; dytt tråden innover i maskinen mens du trykker
på avtrekkeren. ADVARSEL: Hold fingrene på god avstand fra
bindesonen (se fig. 2).
Bindeprosessen:
• Hold maskinen slik at bindesonen gaper rundt objektet du skal
binde (i 45 graders vinkel).
• Trykk inn avtrekkeren for å aktivere bindeprosessen.
• Når bindeprosessen er fullført, løft maskinen bakover og gjenta
på neste bindepunkt.
• Bindemaskinens «nebb» kan justeres ved bruk av skruen på
«nebbet» (Se: fig. 2).
• NB! Ved trådbytte er det viktig å trekke tilbake
resterende tråd, før det skyves inn ny tråd.

6 7
Problem Årsak Løsning
Trådbytte:
Bindetråden sitter feil, slik at den
ikke mates ordentlig.
Det er objekter i bindesonen
som blokkerer bindetråden, slik
at den ikke kommer ut rett.
Juster bindevinkelen og sørg
for at bindetråden har fritt leide
igjennom maskinen.
Motoren jobber, men det
kommer ikke ut noen bindetråd
• Trådsnellen er tom
• Det er benyttet en ikke
godkjent bindetråd
• Enden av tråden er ikke
tilstrekkelig rettet ut
• Bytt trådsnellen (til godkjent
bindetråd)
• Forsikre deg om at enden
av tråden er rettet ut
Maskinen er død • Lavt batteri
• Tråden har kilt seg i
maskineriet
• Feil på motor eller kretskort
• Lad batteriet til det er
fulladet
• Se etter kilt bindetråd og
prøv å løsne denne
• Send maskinen til et
godkjent serviceverksted
Maskinen kutter ikke
bindetråden
• Slitt trådkutteblad
• Slitt trådleder
• Erstatt trådkutteblad
• Erstatt trådleder
«På-bryteren» fungerer ikke • Batteriet er utslitt eller
skadet
• Feil med motor eller
kretskort
• Batteriet er montert feil
• Forsikre om at batteriet er
ordentlig montert, erstatt
eventuelt batteri
• Send maskinen til et
godkjent serviceverksted
• Fjern batteriet og reinstaller
det korrekt
Maskinen gir fra seg en varsellyd • Maskinen varsler om at
den ligger påskrudd uten å
være i bruk
• Maskinen er tom for batteri
• Restart maskinen
• Lad batteriet. Om dette
ikke fungerer, anskaff nytt
batteri
Maskinen kaster ’grisehaler’ • Retningsanviser på tuppen
av nebbet er feil justert
• Løsne sett-skruene og
finjuster retningsanviser
Feilsøking: Vedlikehold:
1. Maskinen bør jevnlig inspiseres for skader/feil. Se også etter
ansamlinger av skitt i mekanismene.
2. Dersom maskinen skal ligge ubrukt over en lengre periode;
-skru av maskinen, fjern batteriet og oppbevar i originalemballasjen.
3. Bytt ut slitedeler ved behov.
Garanti:
Bindemaskinen og batteriene leveres med 1-års garanti fra kjøpsdato.
Skader grunnet feilbruk eller ytre omstendigheter berammes ikke av
garantien. Dette gjelder også skader som skyldes bruk av ikke originale
slite- eller forbruksdeler. Dette inkluderer bindetråd og batterier.
Sikkerhetsinstruksjoner:
1. Maskinen må kun benyttes av kvalifiserte fagpersoner.
2. Hold fingre og andre kroppsdeler på god avstand fra bindesone ved
bruk av maskinen.
3. Ikke bruk maskinen under forhold hvor den kan bli utsatt for
vannsprut el. derunder også medregnet regnvær.
4. Hold batteriet borte fra sterk varme og flammer. Bruk kun original
lader.
5. Ikke bruk maskinen dersom batteriet har fysiske skader.
6. Før vedlikehold eller andre reparasjoner skal utføres; sørg alltid for at
maskinen er avslått og fjern batteriet.

8 9
Warning!
Do not operate before reading this instru-
ction manual carefully
Contents:
Side 9 Technical parameters
Side 10 About this product
Side 11 Operation manual
Side 12 Troubleshooting
Side 13 Maintenance / After-sales service / Safety instructions
Side 18 Exploded view
Product model:
Product number:
Dimensions:
Weight:
Tying range:
Iron wire diameter:
Tying length/knot:
Knots/Fully charged battery:
Battery capacity:
Voltage:
Tying time/knot:
Charging time:
Standard accessories:
Vix Bindemaskin 12,8V
88 762 57
270mm x 55mm x 200mm
1,03kg
8 -34mm
0,8mm
300 -500mm
Approx. 1300 stk
2200mAh
12,8V
0,8s
Approx.1,5t
• 1 pcs. Heating cable
tying machine
• 1 pcs. Battery charger
• 1 pcs. Cutting plier
• 2 pcs. Batteries
• 2 pcs. Iron wire
• 2 pcs. Hex keys
Technical parameters

10 11
• Set the machine to standby with the power switch on the left side
of the grip. The machine is in standby when the LED glows red.
• Open the cover to the wire chamber by pressing the open switch
on the back of the grip and install the wire coil (88 76 258) into the
chamber.
• Pull out and straighten approx. 10-15cm of the wire and insert
it into the machine as far as possible. With two fingers, keep
a gentle push into the machine and push the trigger button.
WARNING: Keep your fingers clear from the jaw (see picture 2).
How to tie:
• Put the jaw of the tying machine around the rebar and the
cable at a 45 degree angle.
• Press the trigger button to activate the tying process.
• When the automatic tying process is finished lift the jaw from
the tying point and pull the machine away.
• The jaw of the tying machine may be
adjusted if necessary with the hex screw on
the jaw (see picture 2).
Operation manual:
Make sure to fully charge the machine before first use. The
battery is fully charged when the LED glows green.
About this product:
The heating cable tying machine from
Vix is specifically designed to tie heating
cables and pipes to rebarsat a fast
pace and with adjustable tying strength
(adjusted from 1-10 by use of the
+/- buttons on top of the machine. (See
picture 1).
Only use the machine with the
designated tying wire (88 76 258) from
Vix.
Picture 1
Picture 2

12 13
Problem Cause Solution
Wire shifting: The wire is not in
the right placeof the jaw, which
leads to tying failure.
The jaw is blocked, which will
cause intervention of the wire
track. As a result, the wire does
not come out in the right place.
Adjust the tying angle and clear
all obstaclesin the wire track, to
eliminate all interference.
The power switch does not work • The battery is overused or
damaged.
• Failures of motor or circuit
board.
• The battery is not properly
installed.
• Fully re-charge the battery
and try to install it once
more.
• Contact an authorized
service workshop.
• Remove the battery and
re-install it.
The motor works, but no wire
comes out
• Make sure that the
machine has not ran out
of wire coil and that the
coil used is one that is
designated for use with the
machine
• The end of the wire is not
properly straightened.
• Replace with designated
wire coil.
• Straighten the end of the
wire. If not able to do so,
cut it with the cutting pliers
(included).
The machine appears broken • Low battery.
• The gearing is jammed.
• Failures of motor or circuit
board.
• Fully charge the battery.
• Open the gearing
• Contact an authorized
service workshop.
The wire does not cut properly • Worn out wire cutting
blade.
• Worn out wire guiding
block.
• Replace the wire cutting
blade.
• Replace the wire guiding
block.
Buzzer alarm • The machine is idle for
more than one minute after
being turned on.
• The machine is out of
battery
• Restart the machine.
• Fully charge the battery.
If this does not solve the
problem, the battery might
be worn out.
The maschine is throwing
’pigtales’
• The wire guiding block
at the tip of the jaw are
incorrectly adjusted
• Carefully loosen the set-
screws and adjust the
guiding block
Troubleshooting: Maintenance:
1. Please regularly inspect the machine for cracks or other damages
and make sure that the jaw and other moveable parts are clean.
2. If the machine will be idle for longer periods of time, turn the
machine off, remove the battery and place it in the original case.
3. Please regularly replace wear parts such as the wire guiding block
and wire cutting blade.
After-sales service:
Warranty: One (1) year limited warranty against manufacturing defects
(from the date of purchase).
Failures caused in whole or in part by misapplication of the machine, is
not covered by the warranty. This also includes failures caused by the
use of non-designated wire coil, charger or batteries.
Safety information:
1. This machine should only be operated by qualified professionals.
2. Keep fingers and other body parts away from the at all time.
3. Place the machine in a clean and dry environment when not in use.
4. Do not use in rain, or in places where the machine could get wet.
5. Keep the battery clear from extreme heat and/or flames.
6. Do not operate this machine if the battery appears damaged.
7. Before checking or repairing the machine, always make sure it is
properly turned off and that the battery is removed.

14 15
Trådsnelle / Wire coil
Momentjustering /
Tyingstrenght adjustment buttons
Justerringsskrue for utmating /
Jaw adjustment hex screw
Nebbet /
The jaw
Avtrekker /
Trigger
På-knapp /
Power switch Batteri /
Battery
Trådkammer-deksel /
Wire coil cover
Øglænd System AS
Engelsvollvegen 264
Postboks 133, 4358 Kleppe
Tlf.: [phone]
E-mail: [e-mail]
Øglænd System AS, Avd. Oslo
Alf Bjerckes Vei 22 B
Postboks 154 Kalbakken
0903 Oslo
Tlf.: [phone]
Foretaksnr.: NO 985 748 128 MVA | www.oglaend-system.com
V
IX as
S
tabburveien 24
1
617 Fredriksta
d
Dato: 26.02.2018
Testing av VIX Bindemaskin 12,8V for varmekabel og rør, artikkelnummer 88 762 57
Vi, Øglænd System AS, godkjenner bruk av VIX Bindemaskin 12,8V for varmekabel og rør,
artikkelnummer 88 762 57, for å feste våre varmekabler i klasse M1 og M2 til armeringsjern.
Basert på brukerveiledning for maskinen, informasjon mottatt fra VIX og tester som er utført
godkjenner vi på alle våre varmekabler i klasse M1 og M2 tiltrekningsmoment 1-6.
Det er viktig at den som skal benytte Bindemaskinen følger brukerveiledningen for denne og
tiltrekningsmomentet 1-6 benyttes på alle varmekabler i klasse M1 og M2 fra Øglænd System AS.
Med vennlig hilsen
Anne Fjeld
Produktsjef Varme / KAM Grossist Varme
Att: Espen Bratli

16 17

18 19

20
VIX AS
Stabburveien 24
1617 Fredrikstad
E-Post: [email protected]
Tlf.: [phone]
Web.: www.vix.no
