Vix Bindemaskin 12,8V User manual

Bindemaskin 12,8V
for varmekabel og rør
Artikkel-nummer: 88 762 57

ADVARSEL:
Ikke benytt bindemaskin før du har lest
brukerveiledningen!
Innhold:
Side 3 –Produktspesifikasjoner
Side 4 –Produktbeskrivelse
Side 5 –Brukerveiledning
Side 6 –Vedlikehold
Side 7 –Feilsøking
Side 8 –Vedlikehold
Side 9 –Garanti
Side 10 -17 –Instructions in english
Side 18 –Produktillustrasjon (Sprengskisse)
Side 19 -20 –Informasjonsskriv fra godkjente
varmekabelleverandører

Produktnavn: Vix Bindemaskin 12,8V
Artikkel-nummer: 88 762 57
Mål: 270mm x 55mm x 200mm.
Vekt: 1,03kg.
Bindediameter: 8 - 34mm.
Tråddiameter: 0,8mm.
Trådforbruk pr. binding: 300 - 500mm.
Antall bindinger pr. lading: ca. 1300 stk.
Batterikapasitet: 2200mAh
Voltstyrke: 12,8V
Bindetid pr. binding: 0,8s
Ladetid: ca. 1,5t
•1 stk. Bindemaskin
•2 stk. Batterier
•1 stk. Batterilader
•2 stk. Bindetråd
•1 stk. Avbitertang
•2 stk. Unbrakonøkler
Standard tilbehør:

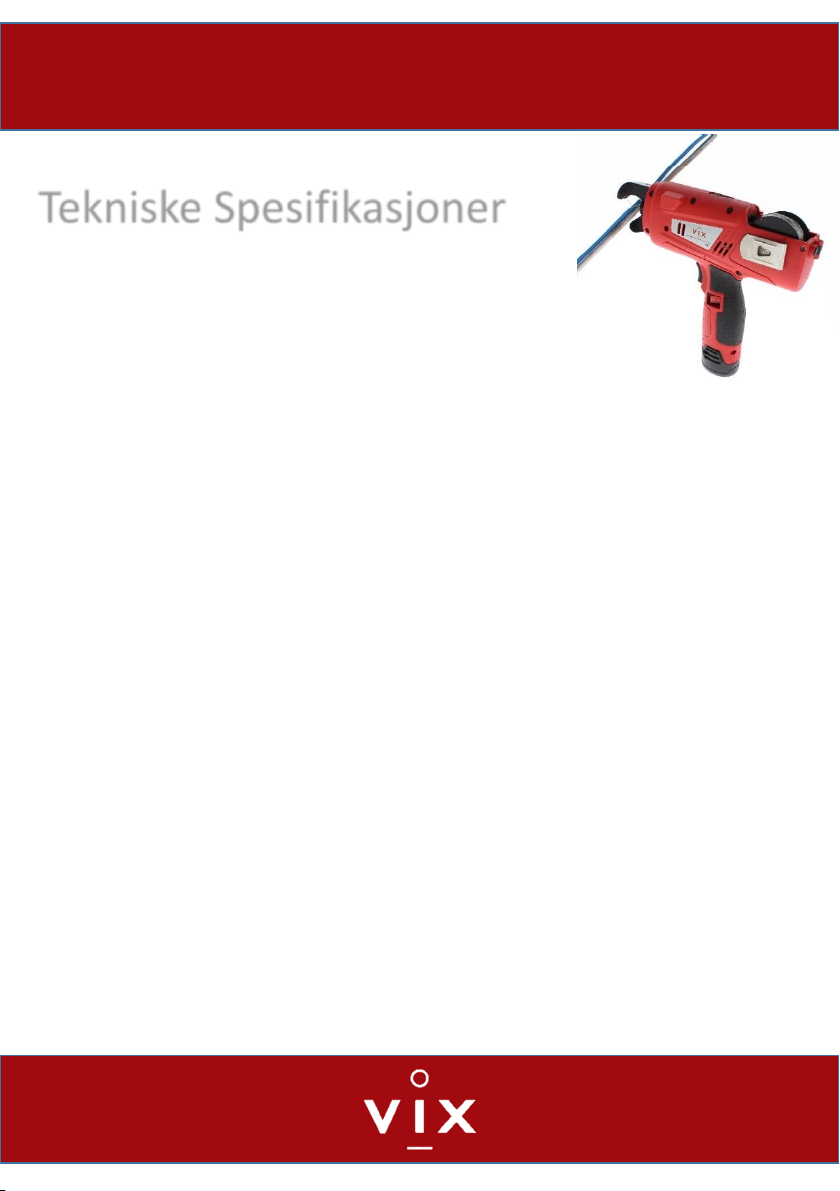

Tekniske Spesifikasjoner

Produktets formål:
Dette produktet er spesielt utviklet
for rask og effektiv binding av rør og
varmekabler til armeringsjern.

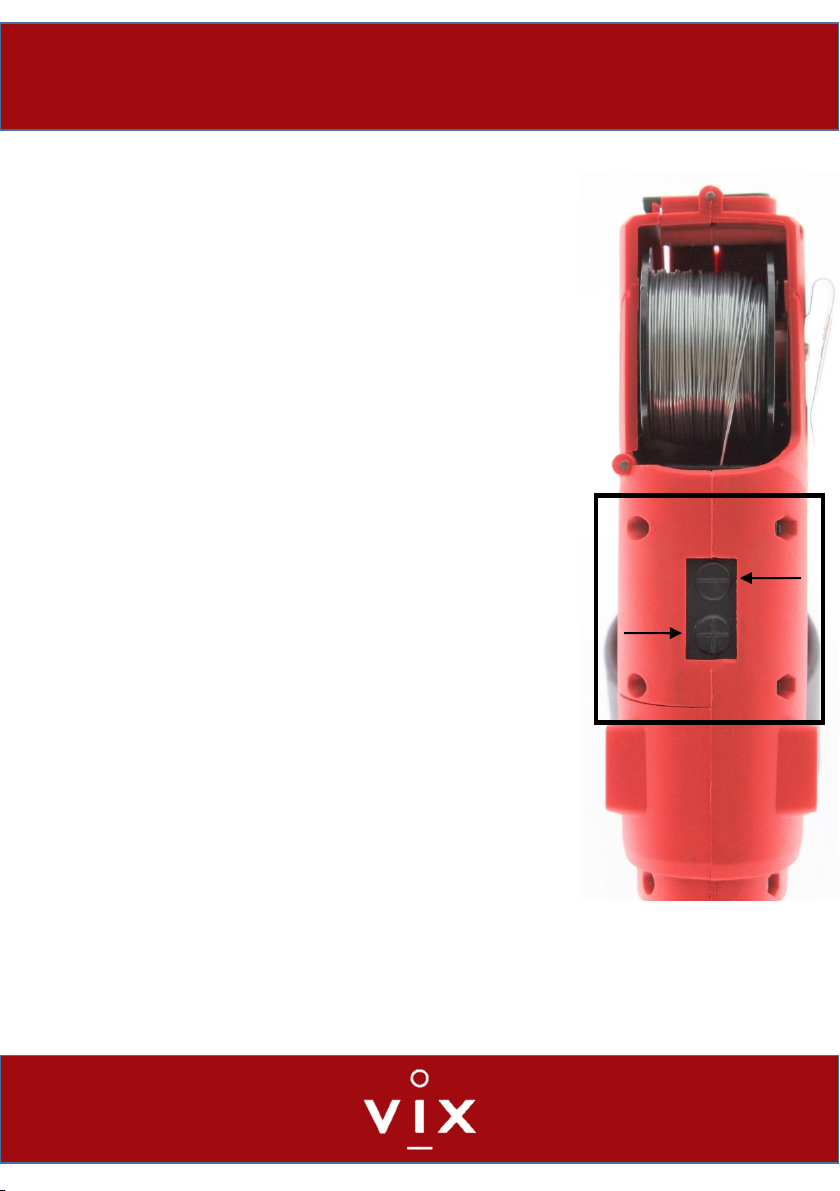

Bindestyrken (momentet) justeres
enkelt med +/- knappene på toppen
av maskinen (Se figur 1). Maskinen
har totalt 10 forskjellige
momentinnstillinger.
Momentinnstilling indikeres ved
lydsignal.
Må kun brukes sammen med Vix
bindetråd (88 76 258). Bruk av
annen tråd kan skade
bindemaskinen og vil forringe
garantien.
figur 1

Brukerveiledning:
NB!
Før maskinen tas i bruk bør batteriene fullades (ca.
1,5t). Batteriet er fulladet når den grønne lampen lyser.
I. Skru på maskinen med «på-knappen» på venstre side av
håndtaket (maskinen er «på» når den røde lampen lyser).
II. Åpne tråd-dekselet ved å trykke inn låsebryteren bak på
maskinen og sett inn «Vix bindetråd (88 76 258)» i kammeret.
III. Dra og rett ut ca. 10 –15cm av bindetråden og før den inn i
maskinen til den møter motstand/stopper.
IV. Med to fingre; dytt tråden innover i maskinen mens du trykker
på avtrekkeren. ADVARSEL: hold fingrene på god avstand fra
bindesonen (se figur 2).
V. Bindeprosessen:
I. Hold maskinen slik at bindesonen gaper rundt objektet du
skal binde (i 45 graders vinkel).
II. Trykk inn avtrekkeren for å aktivere bindeprosessen.
III. Når bindeprosessen er fullført, løft maskinen bakover og
gjenta på neste bindepunkt.

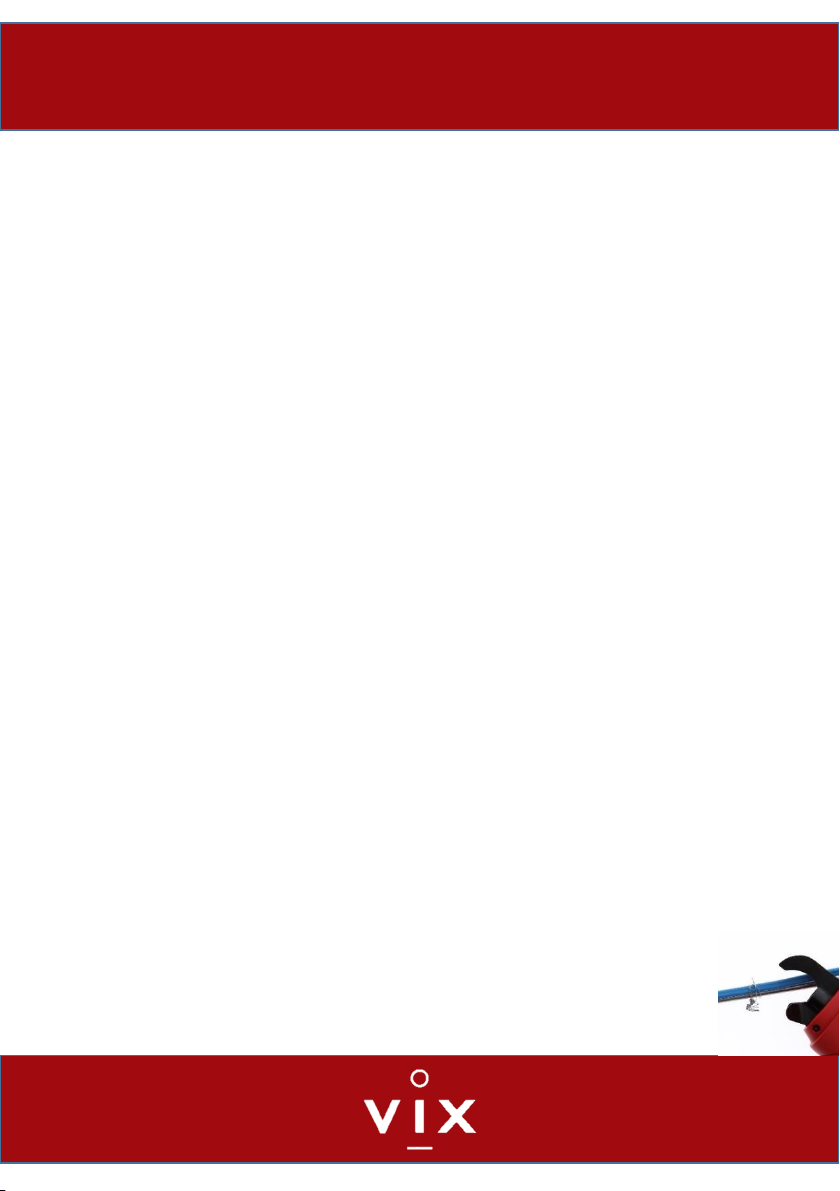

VI. Bindemaskinens «nebb» kan justeres ved bruk av skruen på
«nebbet» (Se: fig. 2). Figur 2

Problem Årsak Løsning
Trådbytte:
Bindetråden sitter
feil, slik at den
ikke mates
ordentlig.
Det er objekter i bindesonen som blokkerer
bindetråden, slik at den ikke kommer ut
rett.
Juster bindevinkelen og sørg for at
bindetråden har fritt leide
igjennom maskinen.
Motoren jobber,
men det kommer
ikke ut noen
bindetråd
1. Trådsnellen er tom.
2. Det er benyttet en ikke godkjent
bindetråd.
3. Enden av tråden er ikke tilstrekkelig
rettet ut.
1. Bytt trådsnellen (til godkjent
bindetråd).
2. Forsikre deg om at enden av
tråden er rettet ut.
Maskinen er
«død»
1. Lavt batteri.
2. Tråden har kilt seg i maskineriet.
3. Feil på motor eller kretskort.
1. Lad batteriet til det er
fulladet.
2. Se etter kilt bindetråd og
prøv å løsne denne.
3. Send maskinen til godkjent
serviceverksted.
Maskinen kutter
ikke bindetråden
1. Slitt trådkutteblad.
2. Slitt trådleder.
1. Erstatt trådkutteblad
2. Erstatt trådleder.
«På-bryteren»
fungerer ikke
1. Batteriet er utslitt eller skadet.
2. Feil med motor eller kretskort.
3. Batteriet er montert feil.
1. Forsikre om at batteriet er
ordentlig montert, erstatt
eventuelt batteri.
2. Send maskinen til godkjent
serviceverksted.
3. Fjern batteriet og reinstaller
det korrekt.
Maskinen gir fra
seg en varsellyd
1. Maskinen varsler om at den ligger
påskrudd uten å være i bruk.
2. Maskinen er tom for batteri
1. Restart maskinen.
2. Lad batteriet. Om dette ikke
fungerer, anskaff nytt batteri.
Feilsøking:

Vedlikehold:
1. Maskinen bør jevnlig inspiseres for
skader/feil. Se også etter ansamlinger av
skitt i mekanismene.
2. Dersom maskinen skal ligge ubrukt over
en lengre periode; skru av maskinen,
fjern batteriet og oppbevar i
originalemballasjen.
3. Bytt ut slitedeler ved behov.

Garanti:
Bindemaskinen og batteriene leveres med
ett (1) års garanti fra kjøpsdato.
Skader grunnet feilbruk eller ytre
omstendigheter berammes ikke av
garantien. Dette gjelder også skader som
skyldes bruk av ikke-originale slite- eller
forbruksdeler. Dette inkluderer bindetråd og
batterier.

Sikkerhetsinstruksjoner:
1. Maskinen må kun benyttes av kvalifiserte
fagpersoner.
2. Hold fingre og andre kroppsdeler på god
avstand fra bindesonen ved bruk av
maskinen.
3. Ikke bruk maskinen under forhold hvor
den kan bli utsatt for vannsprut el.
derunder også medregnet regnvær.
4. Hold batteriet borte fra sterk varme og
flammer. Bruk kun original lader.
5. Ikke bruk maskinen dersom batteriet har
fysiske skader.
6. Før vedlikehold eller andre reparasjoner
skal utføres; sørg alltid for at maskinen er
avslått og fjern batteriet.

Warning!
Do not operate before reading this
instruction manual carefully
Contents:
Side 11 –Technical parameters
Side 12 –About this product
Side 13 –Operation manual
Side 14 –Troubleshooting
Side 15 –Maintenance
Side 16 –After-sales service
Side 17 –Safety instructions
Side 18 –Exploded view

Product model: Vix Bindemaskin 12,8V
Product number: 88 762 57
Dimensions: 270mm x 55mm x 200mm.
Weight: 1,03kg.
Tying range: 8 - 34mm.
Iron wire diameter: 0,8mm.
Tying length/knot: 300 - 500mm.
Knots/Fully charged battery: Approx. 1300 knots
Battery capacity: 2200mAh
Voltage: 12,8V
Tying time/knot: 0,8s
Charging time: Approx. 1,5h
•1 pcs. Heating cable
tying machine
•1 pcs. Battery charger
•1 pcs. Cutting plier
•2 pcs. Batteries
•1 pcs. Iron wire
•2 pcs. Hex keys
Standard accessories:

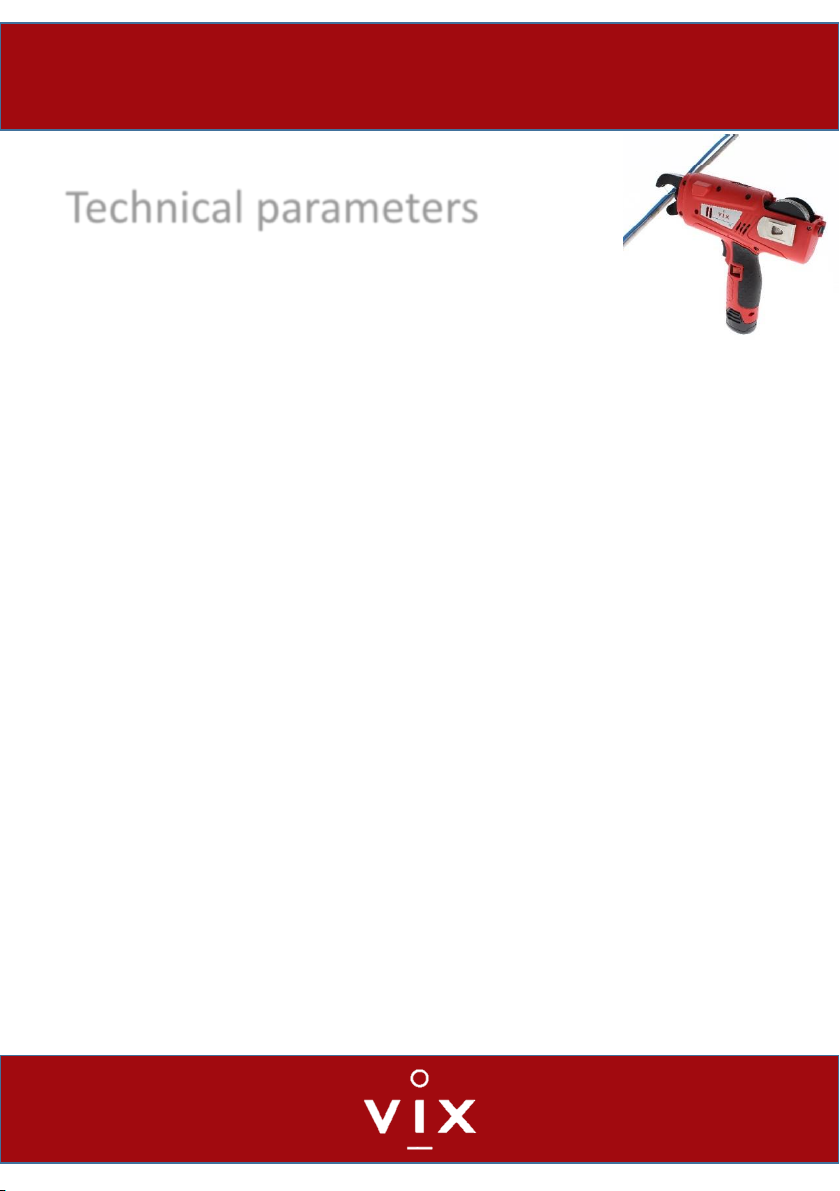

Technical parameters

About this product:
The heating cable tying machine from
Vix is specifically designed to tie
heating cables and pipes to rebars at
a fast pace and with adjustable tying
strength (adjusted from 1-10 by use
of the +/- buttons on top of the
machine. See picture 1).
Only use the machine with the
designated tying wire (88 76 258)
from Vix.
Picture 1

Operation manual:
I. Set the machine to standby with the power switch on the left
side of the grip. The machine is in standby when the LED glows
red.
II. Open the cover to the wire chamber by pressing the open
switch on the back of the grip and install the wire coil (88 76
258) into the chamber.
III. Pull out and straighten approx. 10-15cm of the wire and insert it
into the machine as far as possible. With two fingers, keep a
gentle push into the machine and push the trigger button.
WARNING: Keep your fingers clear from the jaw (see picture 2).
IV. How to tie:
I. Put the jaw of the tying machine around the rebar and
the cable at a 45 degree angle.
II. Press the trigger button to activate the tying process.
III. When the automatic tying process is finished lift the jaw
from the tying point and pull the machine away.

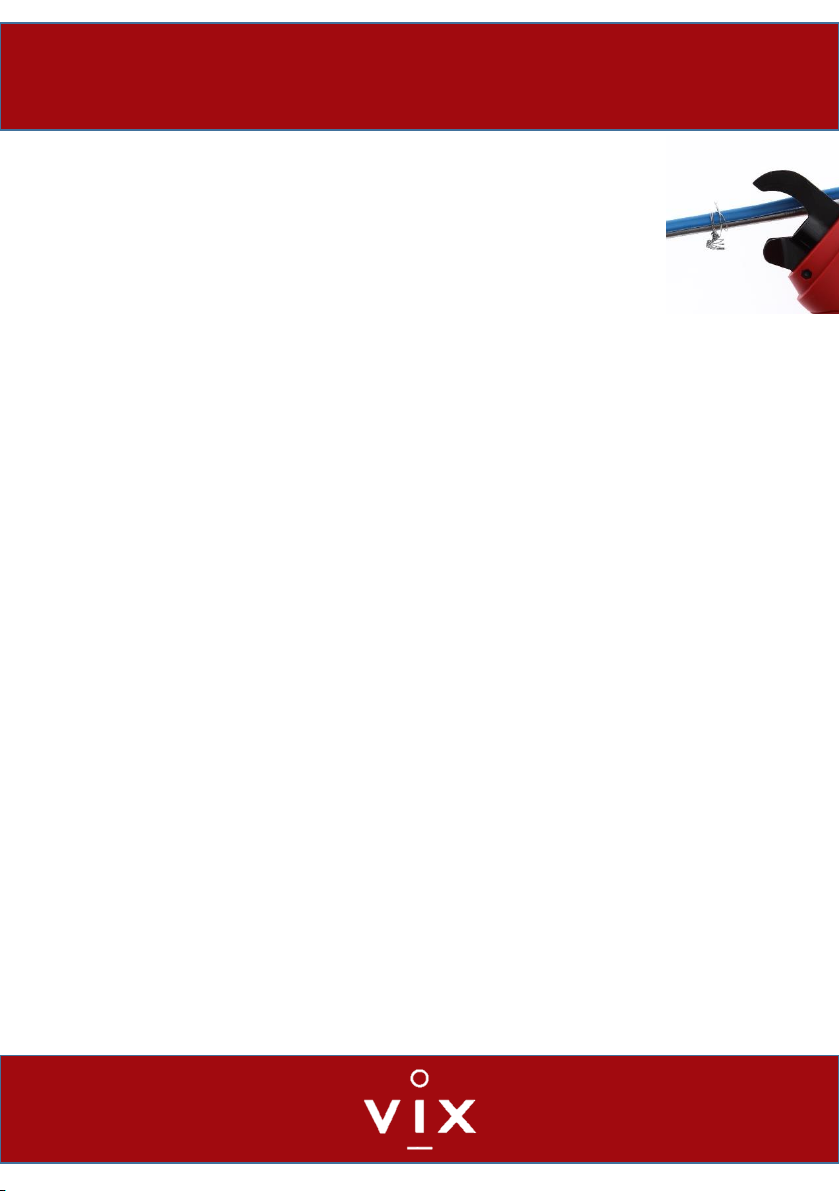

V. The jaw of the tying machine may be adjusted if necessary with
the hex screw on the jaw (see picture 2).
Make sure to fully charge the machine
before first use. The battery is fully charged
when the LED glows green.
Picture 2

Troubleshooting:
Problem Cause Solution
Wire shifting: The
wire is not in the
right place of the
jaw, which leads
to tying failure.
The jaw is blocked, which will cause
intervention of the wire track. As a result,
the wire does not come out in the right
place.
1. Adjust the tying angle and
clear all obstacles in the wire
track, to eliminate all
interference.
The power switch
does not work
1. The battery is overused or damaged.
2. Failures of motor or circuit board.
3. The battery is not properly installed.
1. Fully re-charge the battery
and try to install it once
more.
2. Contact an authorized service
workshop.
3. Remove the battery and re-
install it.
The motor works,
but no wire
comes out
1. Make sure that the machine has not
ran out of wire coil and that the coil
used is one that is designated for use
with the machine
2. The end of the wire is not properly
straightened.
1. Replace with designated wire
coil.
2. Straighten the end of the
wire. If not able to do so, cut
it with the cutting pliers
(included).
The machine
appears broken
1. Low battery.
2. The gearing is jammed.
3. Failures of motor or circuit board.
1. Fully charge the battery.
2. Open the gearing
3. Contact an authorized service
workshop.
The wire does not
cut properly
1. Worn out wire cutting blade.
2. Worn out wire guiding block.
1. Replace the wire cutting
blade.
2. Replace the wire guiding
block.
Buzzer alarm 1. The machine is idle for more than one
minute after being turned on.
2. The machine is out of battery
1. Restart the machine.
2. Fully charge the battery. If
this does not solve the
problem, the battery might
be worn out.

Maintenance:
1. Please regularly inspect the machine for
cracks or other damages and make sure
that the jaw and other moveable parts
are clean.
2. If the machine will be idle for longer
periods of time, turn the machine off,
remove the battery and place it in the
original case.
3. Please regularly replace wear parts such
as the wire guiding block and wire
cutting blade.

After-sales service:
Warranty: One (1) year limited warranty
against manufacturing defects (from the
date of purchase).
Failures caused in whole or in part by
misapplication of the machine, is not
covered by the warranty. This also includes
failures caused by the use of non-
designated wire coil, charger or batteries.

Safety information:
1. This machine should only be operated by
qualified professionals.
2. Keep fingers and other body parts away
from the at all time.
3. Place the machine in a clean and dry
environment when not in use.
4. Do not use in rain, or in places where the
machine could get wet.
5. Keep the battery clear from extreme heat
and/or flames.
6. Do not operate this machine if the battery
appears damaged.
7. Before checking or repairing the machine,
always make sure it is properly turned off
and that the battery is removed.

Momentjustering/Tying
strenght adjustment buttons
Trådkammer- deksel/Wire coil cover
Avtrekker/Trigger
Justerringsskrue for utmating/Jaw
adjustment hex screw
Nebbet/
The jaw
På-knapp/
Power switch
Trådsnelle/Wire coil
Batteri/Battery

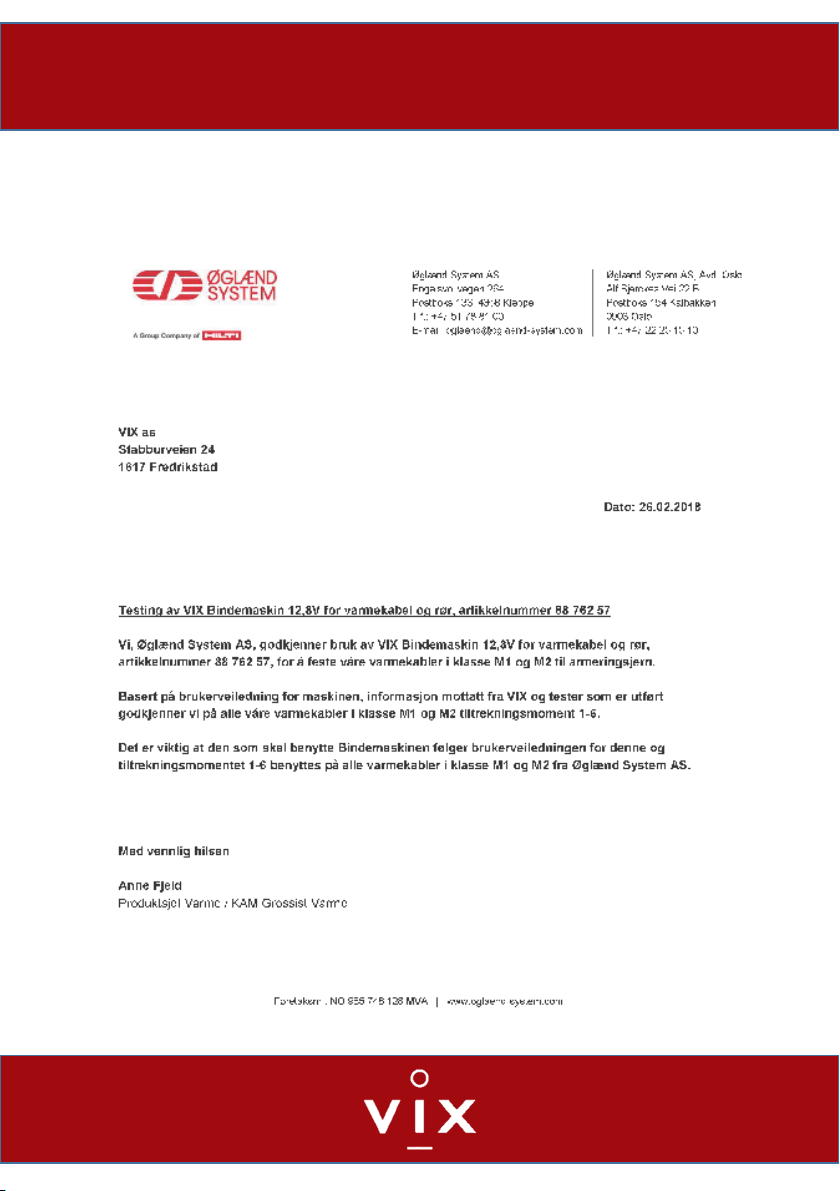

Godkjenningsdokument –Øglænd systems

Øvrige godkjenninger
Godkjenning Nexans:
Nexans har testet bindemaskinen på sine varmekabler og godkjenner
denne for bruk på kabel i mekanisk klasse M2 (eks. TKXP, TXLP NORDIC,
DEFROST SNOW og all trommelvare oppfyller). Dette gjelder ved bruk av
maskinen ved moment-styrke 2-3
