Informations importantes
Cette notice présente l’installation et l’entretien de la VMI® URBAN de VMI® SARL VENTILAIRSEC.
Certaines opérations nécessitent l’intervention d’un personnel qualifié. En aucun cas elles ne pourront
être réalisées par l’utilisateur.
Edition : Octobre 2021
SOMMAIRE
1 GENERALITES................................................................................................................................... 4
1.1. Symboles ................................................................................................................................. 4
1.2. Généralités .............................................................................................................................. 4
1.3. Consignes de sécurité.............................................................................................................. 4
1.3.1. Installation (voir §3) ........................................................................................................ 4
1.3.2. Utilisation ........................................................................................................................ 4
1.4. Entretien et maintenance........................................................................................................ 5
1.5. Transformation........................................................................................................................ 5
1.6. Fin de vie ................................................................................................................................. 6
2 DESCRIPTION ................................................................................................................................... 7
2.1 Vue d’ensemble....................................................................................................................... 7
2.2 Caractéristiques techniques.................................................................................................... 7
2.2.1 Fonctionnement.............................................................................................................. 7
2.2.2 Constitution..................................................................................................................... 7
2.2.3 Performances .................................................................................................................. 7
2.3 Encombrement........................................................................................................................ 8
2.3.1 Caisson............................................................................................................................. 8
2.3.2 Assistant .......................................................................................................................... 8
3 INSTALLATION ................................................................................................................................. 8
3.1 Installation du caisson URBAN ................................................................................................ 8
3.2 Lieu d’installation .................................................................................................................... 9
3.3 Raccordement électrique........................................................................................................ 9
3.4 Points d’évacuation d’air......................................................................................................... 9
3.5 Détalonnage des portes ........................................................................................................ 10
3.6 Installation des capteurs humidité ou qualité d’air intérieur ............................................... 10
4 MISE EN SERVICE ........................................................................................................................... 11

3
4.1 Vérification préalable............................................................................................................ 11
4.2 Mise en service avec l’application VMI LINK PRO ................................................................. 11
4.2.1 Préalables ...................................................................................................................... 11
4.2.2 Application VMI LINK PRO............................................................................................. 11
5 ENTRETIEN..................................................................................................................................... 13
5.1 Changement de filtre............................................................................................................. 13
5.2 Changement piles assistant................................................................................................... 13
5.3 Récupération des données de fonctionnement en Bluetooth.............................................. 13
5.4 Nettoyage et contrôle ........................................................................................................... 13
5.4.1 Nettoyage...................................................................................................................... 13
5.4.2 Contrôle......................................................................................................................... 14
6 ANOMALIE DE FONCTIONNEMENT ............................................................................................... 14
6.1 Tableau des principales anomalies........................................................................................ 14
6.2 Code erreurs affichés sur l’assistant...................................................................................... 14
6.3 Indications de couleurs de la led........................................................................................... 15
7 PIECES DETACHEES ........................................................................................................................ 15
8 GARANTIE ...................................................................................................................................... 15
8.1 Conditions générales de garantie.......................................................................................... 15
8.2 Durée de la garantie.............................................................................................................. 15
8.3 Conditions d’exclusions......................................................................................................... 15

4
1GENERALITES
1.1. Symboles
Danger ou Information importante. Risque de dommages
corporels et/ou matériels.
Réalisable uniquement par un personnel qualifié
Réalisable par l’utilisateur
1.2. Généralités
Lire attentivement la présente notice pour garantir un fonctionnement
optimal de l’appareil.
VENTILAIRSEC décline toute responsabilité en cas de non-respect des
consignes données dans la présente notice. Le non-respect des
préconisations pourrait supprimer le bénéfice de la garantie.
Dans cette notice, le mot « Local » désigne l’espace à ventiler.
1.3. Consignes de sécurité
1.3.1. Installation (voir §3)
Une fois l’installation terminée, l’appareil doit être mis en route
rapidement pour éviter tout phénomène de condensation.
1.3.2. Utilisation
Cet appareil peut être utilisé par des enfants âgés d’au moins 8 ans et
par des personnes ayant des capacités physiques, sensorielles ou
mentales réduites ou des personnes dénuées d’expérience ou de
connaissance, s’ils (si elles) sont correctement surveillé(e)s ou si des
instructions relatives à l’utilisation de l’appareil en toute sécurité leur ont
été données et les risques encourus ont été appréhendés. Les enfants ne
doivent pas jouer avec l’appareil. Le nettoyage et l’entretien par l’usager
ne doivent pas être effectués par des enfants sans surveillance.
Il convient de maintenir à distance les enfants de moins de 3 ans, à moins
qu’ils ne soient sous une surveillance continue.
Les enfants âgés de 3 ans à 8 ans doivent uniquement mettre l’appareil
en marche ou à l’arrêt, à condition que ce dernier ait été placé ou installé

5
dans une position normale prévue et que ces enfants disposent d’une
surveillance ou aient reçu des instructions quant à l’utilisation de
l’appareil en toute sécurité et en comprennent bien les dangers
potentiels. Les enfants âgés de 3 ans à 8 ans ne doivent ni brancher, ni
régler, ni nettoyer et ni réaliser l’entretien de l’appareil.
Cet appareil est destiné exclusivement à ventiler et à faire circuler de l’air
et aucun autre fluide.
Ne rien insérer dans les conduits de ventilation, ne pas obstruer les entrées
et sorties d’air.
Ne rien poser sur l’appareil.
La VMI® ne doit jamais être éteinte sauf lors des opération
d’entretien et de maintenance.
En cas d’anomalie, appeler l’installateur de la machine.
1.4. Entretien et maintenance
Couper l’alimentation électrique avant toute opération et s’assurer
qu’elle ne peut pas être réarmée accidentellement.
Toute autre maintenance doit être réalisée par un personnel qualifié.
Aucune panne n’est susceptible d’être réparée par l’utilisateur.
Si le câble d’alimentation est endommagé, il doit être remplacé par le
fabricant, son service après-vente ou des personnes de qualification
similaire afin d’éviter un danger.
Lors d’une opération d’entretien ou de maintenance, il est recommandé
de la tracer dans la fiche de vie à la fin de la notice d’utilisation.
1.5. Transformation
Toute modification de l’appareil est interdite. Tout remplacement de
composants doit être effectué par un professionnel avec des pièces
d’origine du constructeur.

6
1.6. Fin de vie
Avant démontage des appareils, mettre celui-ci hors
tension.
Ne pas incinérer les appareils. La combustion de certains
composants peut dégager des gaz toxiques ou être
explosive.
Tout appareil électrique doit être remis à un point de
collecte approprié pour le recyclage des équipements
électriques et électroniques. Déposer le produit dans un
point de collecte en vue de son recyclage. Les produits ne
doivent pas être jetés avec les déchets ménagers.

7
2DESCRIPTION

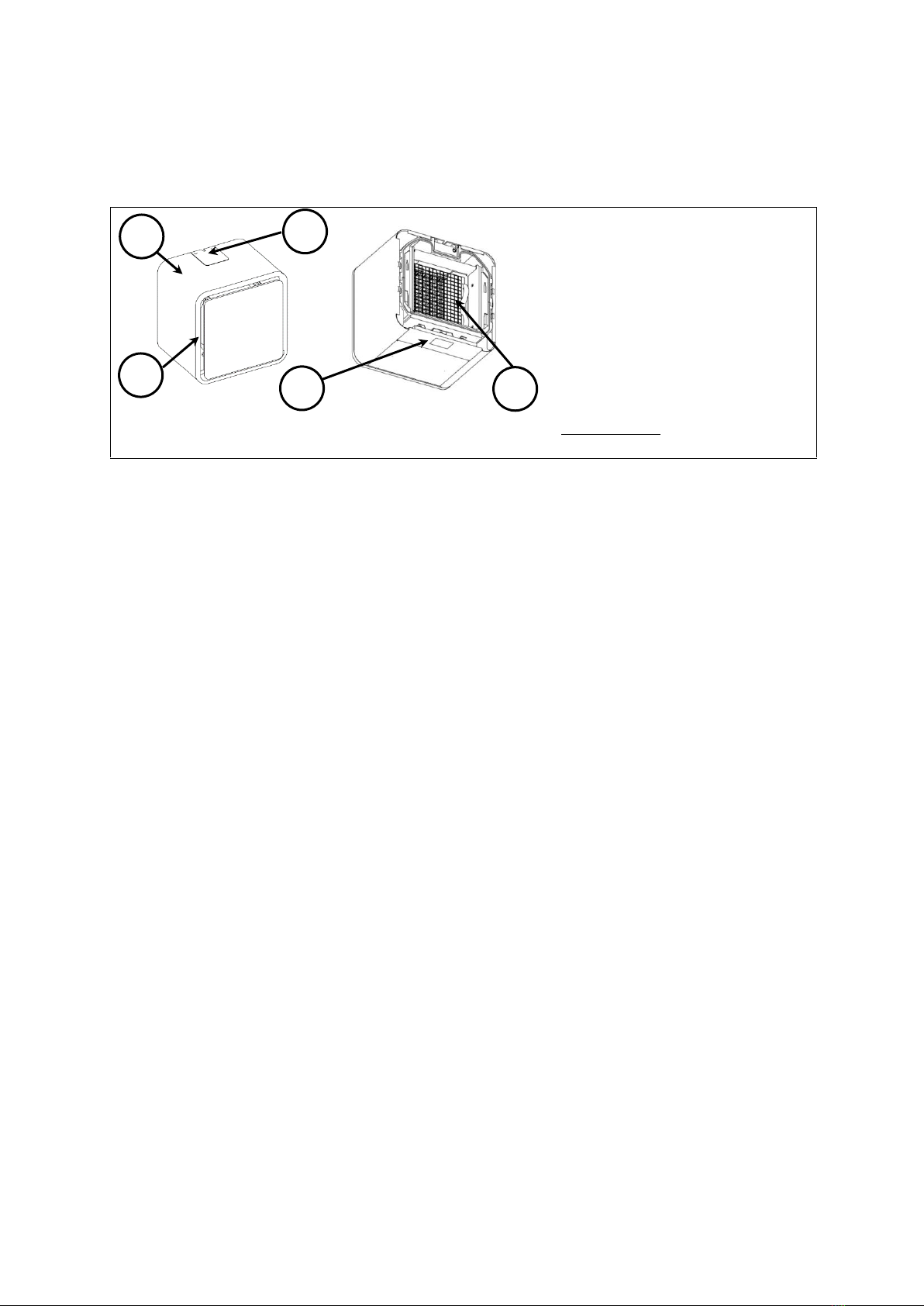

2.1 Vue d’ensemble
1 –Caisson
2 –Entrée d’air (côté support
Mural) - aspiration
3 –Sortie d’air
4 –Trappe d’alimentation (accès au
boitier de jonction)
5 –Tiroir Filtre
*Présentation non contractuelle
*Caisson Urban
2.2 Caractéristiques techniques
2.2.1 Fonctionnement
▪Monophasé 230VAC, 50Hz
▪Puissance maximale caissons URBAN : 1450W
▪Indice de protection électrique caissons URBAN: IP20
▪Température ambiante de fonctionnement : -5°C/60°C
▪Communication Radio :
oProtocole radio n°1 : 868.3MHz
▪Assistant : 7.08 dBm ERP
▪VMI : 0.37 dBm ERP
oProtocole radio n°2 : 2400MHz à 2483.5 MHz / -2dBm ERP
2.2.2 Constitution
▪Poids : 8.3kg (Urban)
▪Caissons :
oUrban :
▪Caisson et Support Mural: tôle EZ ép.0.6mm ou 1mm ou 2mm –peinture par
thermolaquage époxy RAL9003
▪Structure : tôle Aluzinc 1.2mm ou 1mm
▪Facade Tiroir, Trappe Alim, Enjoliveur et Cornet : ABS/PC UL94V0
▪Corp interne : PPE 60g/l
▪Filtre à particules fines et pollens (F7)
2.2.3 Performances
▪Préchauffage de l’air :
oVMI : X, 12°C, 15°C, 18°C (programmation manuelle)
▪Débit maximal Urban : 201 m3/h
▪Dimensionnement du local à ventiler recommandé : de 50 m² à 120 m²
(Taux de renouvellement moyen 0,5 vol/h, hauteur sous plafond constante de 2,5m)
1
a
i
s
s
o
n
2
a
i
s
s
o
n
4
3
5

8

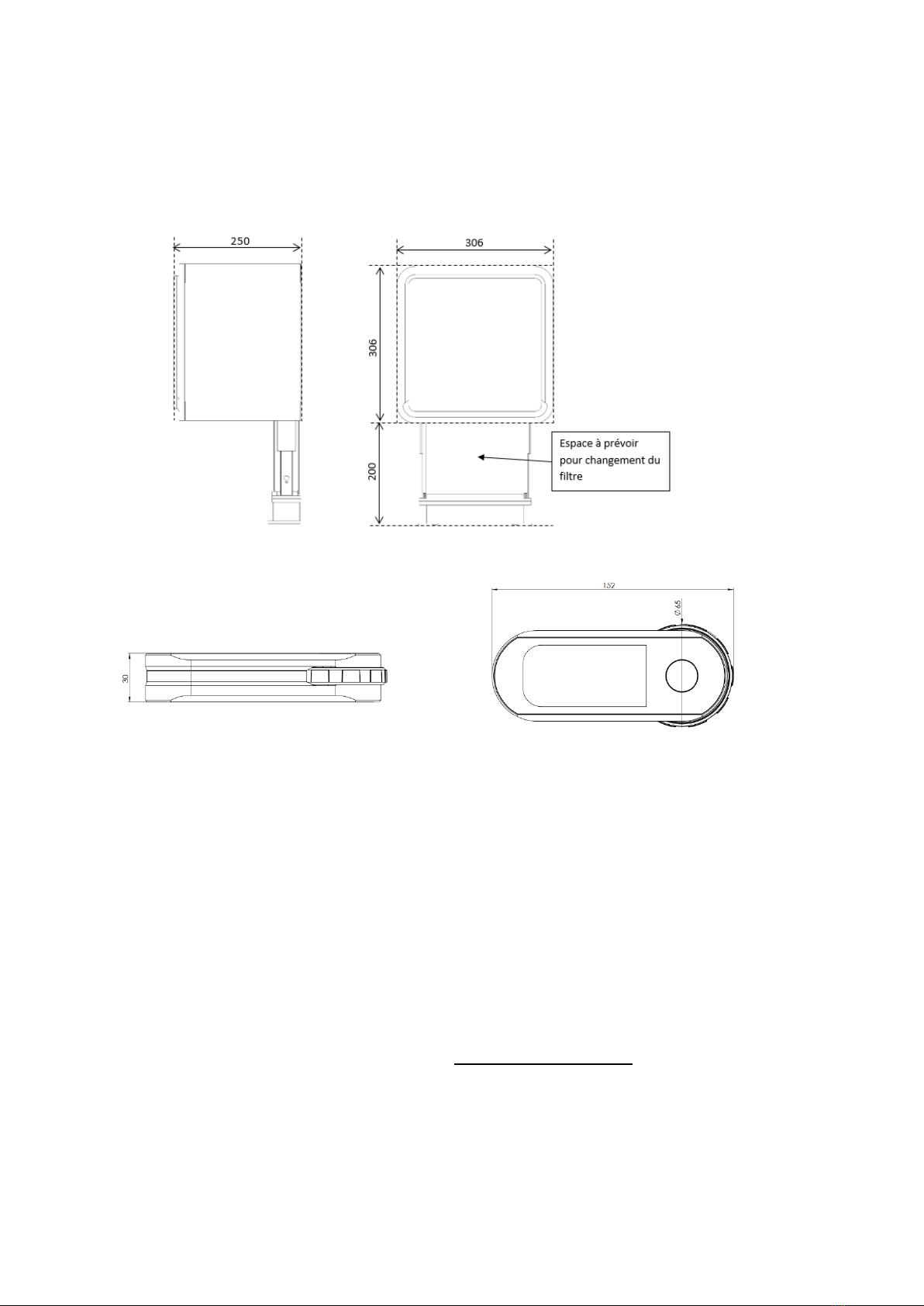

2.3 Encombrement
2.3.1 Caisson
Poids : 8.3kg
2.3.2 Assistant
Dimensions en millimètres
3INSTALLATION
3.1 Installation du caisson URBAN
L’installation doit être réalisée par un personnel qualifié.
La VMI® doit être installée conformément aux réglementations locales en vigueur
Le raccordement électrique doit être réalisé conformément aux réglementations locales en vigueur :
NFC 15-100 pour la France.
Pour les aspects de sécurité, se référer à la partie 1.3 Consignes de sécurité.

9
Pour l’installation de la VMI®URBAN, il est nécessaire d’avoir au préalable l’application VMI LINK PRO
et d’être enregistré via le portail pro VENTILAIRSEC.
www.portailpro.ventilairsec.com
Pour l’installation de la VMI® URBAN utiliser la notice de montage
3.2 Lieu d’installation
L’appareil doit être installé à l’abri de l’eau et du gel.
L’accès à l’appareil pour entretien et maintenance doit être possible et facilité.

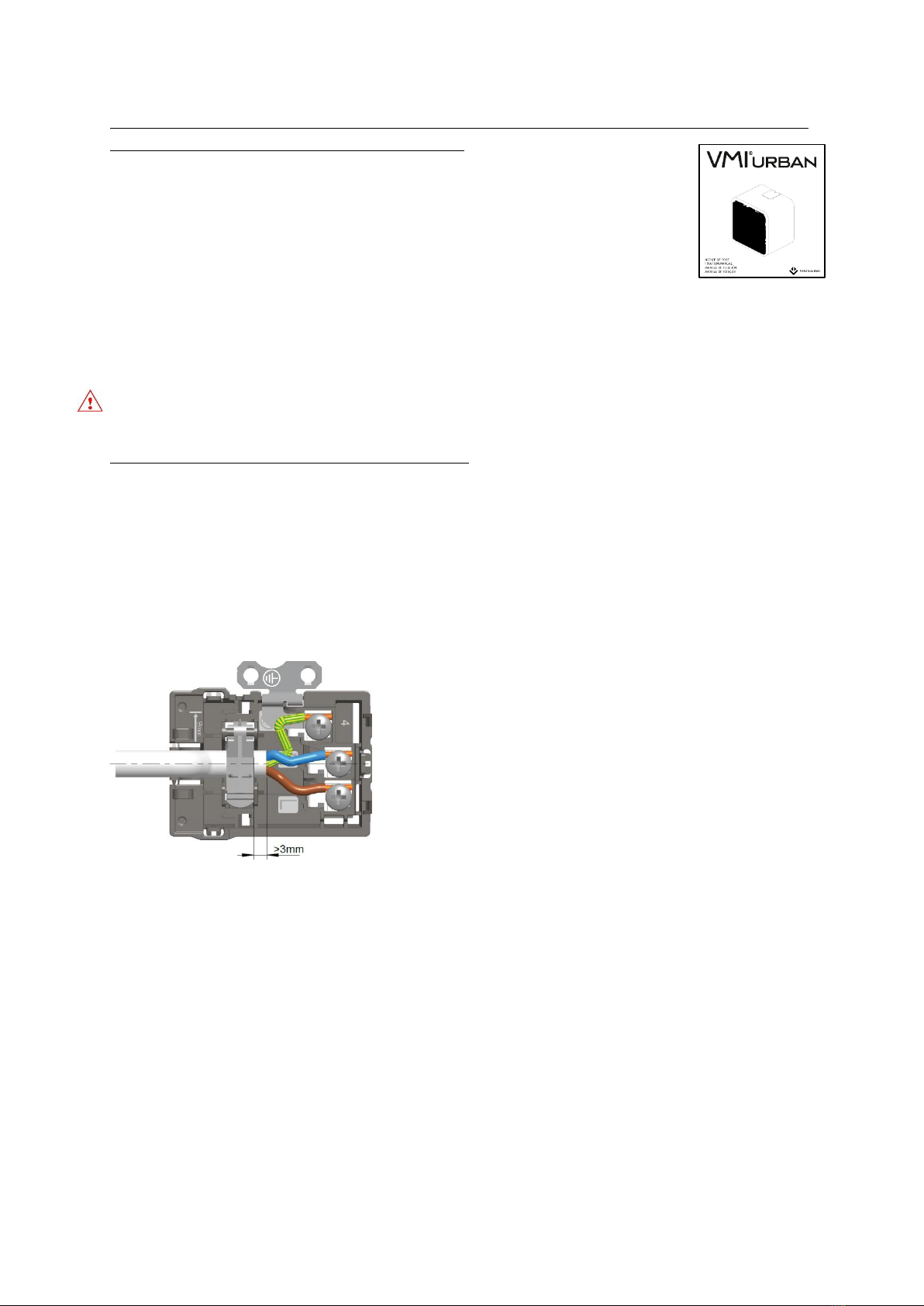

3.3 Raccordement électrique
L’appareil doit être raccordé par un professionnel suivant la norme NFC 15-100.
Cette étape ne peut être réalisée que lorsque les autres étapes d’installation sont terminées. Cela
évite tout risque électrique lors de la mise en place des différents organes du système.
La VMI® doit être raccordée sur une ligne dédiée. L’installation comportera, au niveau du tableau
électrique, une protection de type disjoncteur bipolaire 16A magnéto-thermique de courbe C, lui -
même raccordé à une protection du circuit par disjoncteur différentiel 30mA et un moyen de
déconnexion dans la canalisation fixe.
Raccorder le câble fourni au secteur par l’intermédiaire d’une boîte de raccordement étanche IP 55
minimum (non fournie).
Pour la VMI® URBAN, le raccordement au secteur se fait au niveau du boitier de jonction après avoir
préalablement démonté la trappe d’alimentation.
Type de câble : 3 x 1.5 mm² avec conducteur de terre.
Monophasé 230VAC, 50Hz
3.4 Points d’évacuation d’air
Toutes les pièces du local, qu’elles soient borgnes ou non vis-à-vis de l’extérieur, doivent être équipées
d’un point d’évacuation naturelle (réglette de menuiserie, traversée de paroi). Si tel n’est pas le cas,
ces extractions devront être créées dans les règles de l’art.
Pour régler les grilles d’évacuation, répartir 90% du débit d’air insufflé dans le logement sur toutes les
pièces du logement.
Jaune/Vert
Bleu
Marron

10
Des précautions doivent être prises pour éviter un refoulement, à l’intérieur de la pièce, de gaz
provenant du tuyau d’évacuation d’appareils à gaz ou d’autres appareils à feu ouvert (pour les
ventilateurs de conduit et les ventilateurs de cloison).
Les extractions installées dans le cadre d’autres réglementations (appareils à gaz par exemple) ne
doivent pas être modifiées.
3.5 Détalonnage des portes
Toutes les portes du local doivent être détalonnées. Les espaces à créer sont rappelés ci-dessous :
▪1 cm pour toutes les portes y compris celles de la cuisine si elle comporte au moins 2 accès.
▪2 cm pour la porte de cuisine si celle-ci ne comporte qu’un seul accès ainsi que les pièces
équipées d’un appareil à gaz raccordé.
3.6 Installation des capteurs humidité ou qualité d’air intérieur
Il convient de se référer à la notice de montage fournie avec le capteur
3.6.1.1 Emplacement d’installation des capteurs
3.6.1.1.1 Emplacements à privilégier dans un environnement domestique ou tertiaire.
Il est recommandé d’installer le capteur :
-Au minimum à 1 mètre du sol si le capteur est posé sur un meuble ou une étagère
-Au minimum à 1,5 mètres du sol si le capteur est fixé au mur (fixation par vis et chevilles)
Pour obtenir des données au plus proche de l’utilisateur, nous vous conseillons de respecter les
emplacements préconisés.
3.6.1.1.2 Emplacements à éviter
Ne pas installer le capteur de qualité d’air intérieur :
-À moins de 30 cm du plafond
-En extérieur
-Dans un endroit où la température est inférieure à 0°C ou supérieure à 50°C
-Dans un endroit où l’humidité est supérieure à 95%
-Dans un endroit poussiéreux ou sale (garage, atelier, etc.)
-À moins de 1 m des portes et fenêtres, des bouches de chauffage, de refroidissement ou
d’aération
-Dans un passage où il pourrait être détérioré
-Dans un espace clos (par exemple, dans un placard ou derrière un rideau)
-Dans un endroit où il peut être obstrué (par exemple par des meubles)
3.6.1.2 Précautions et limites d’utilisation du capteur
Ne pas installer le capteur dans une des situations décrites dans le § « Emplacements à éviter ».
Ne pas peindre le capteur ou le couvrir.
Ne pas obturer les ouvertures du capteur.
Ne pas démonter, ni modifier, ni détériorer le capteur.

11
4MISE EN SERVICE
4.1 Vérification préalable
Conformément en France au DTU 68.3 ou à la norme locale en vigueur dans les autres pays,
l’installation doit être suivie d’un contrôle visuel :
▪De conformité aux spécifications de dimensionnement,
▪De la sécurité de l’installation (électrique, mécanique, hydraulique),
▪Du bon état des constituants du système,
▪De l’accessibilité de tous les organes pour la maintenance.
4.2 Mise en service avec l’application VMI LINK PRO
4.2.1 Préalables
Pour l’installation de la VMI® URBAN, il est nécessaire d’avoir au préalable téléchargé l’application
VMI LINK PRO et d’être enregistré via le portail pro VENTILAIRSEC. www.portailpro.ventilairsec.com
Votre compte VMI LINK PRO est constitué de votre numéro de téléphone et est créé par
l’administrateur qui gère le compte VENTILAIRSEC PRO de votre entreprise sur
www.portailpro.ventilairsec.com.
L’application est compatible avec les téléphones :
-ANDROID 6 et plus récents
-IOS 8 et plus récents
Pour le bon fonctionnement de l’application, il convient d’activer le Bluetooth de votre téléphone
ainsi que le GPS (votre position n’est pas enregistrée).
La version Bluetooth doit être égale ou supérieur à 4.2 pour pouvoir bénéficier de toutes les
fonctionnalités de l’application. En cas de version antérieure, la fonctionnalité de mise jour n’est
garantie de fonctionner.
4.2.2 Application VMI LINK PRO
Une fois connectée à l’application, une page d’appairage à la machine vous
propose de sélectionner la VMI® URBAN à paramétrer.
Sélectionner l’appareil qui est en vert ou qui a le chiffre le plus proche de 100.
Une fois appairé, suivez le processus de l’application sur les paramètres à
renseigner pour finaliser l’installation.

12
1–la surface et la hauteur de la zone à ventiler
2- choix du renouvellement d’air
1- Correspondant à 0.35 Volume/h (pour logement neuf)
2- Correspondant à 0.50 Volume/h (idéal rénovation)
3- Correspondant à 0.60 Volume/h (personnes sensibles)
3 –Température de consigne (préchauffage de l’air insufflé)
4 –température max (température de coupure en cas de forte
chaleur)
5 –Durée de vie du filtre
Lors de la première installation,
l’étalonnage doit être réalisé. Il doit se faire une fois installée à
son emplacement définitif, raccordé au réseau aéraulique et
avec le filtre d’origine neuf.
Une fois les paramètres renseignés, il
convient d’appairer l’assistant ainsi que les
capteurs (le cas échéant).
-Pour cela il suffit d’ajouter un
périphérique
-Scanner le QR code sur l’appareil à
ajouter
-Renseigner la pièce où est installé
l’appareil
Il est possible d’ajouter des capteurs après installation de la
VMI®. Pour cela il suffit de se connecter à nouveau à la VMI® avec l’application VMI LINK PRO et de
sélectionner l’onglet CAPTEURS et de réaliser la procédure décrite ci-dessus.
Une fois les périphériques ajoutés, il convient de renseigner les informations sur le client final pour la
création du bon de garantie.
Recommandations
Il convient de renseigner impérativement l’adresse électronique du client final si vous souhaitez qu’il
reçoive automatiquement le bon de garantie.
Une fois les éléments renseignés, le bon de garantie est généré automatiquement et adressé à
VENTILAIRSEC ainsi qu’à votre société et au client final (si son adresse mail est renseignée).
La mise en service de la VMI® est finalisée.
Toute nouvelle connexion avec l’application VMI LINK PRO permet de changer les paramètres
d’installation, d’ajouter des capteurs et d’accéder à la maintenance.

13
5ENTRETIEN
5.1 Changement de filtre
La VMI® URBAN VISION’R peut intégrer soit :
- Un filtre à pollens (type G4, Coarse 65%)
- Un filtre à particules fines (type F7, ePM1 55%)
- Un filtre à odeurs (type F7 avec charbon actif, ePM1 55%)
Afin de garantir une qualité de l’air optimale et un bon fonctionnement de la VMI®, il est impératif de
changer régulièrement le filtre (au minimum une fois par an).
Procédure de changement de filtre :
1- Mettre hors tension la VMI®
2- Remplacer le filtre usagé par un filtre neuf (la languette du filtre doit pointer vers l’extérieur)
3- Mettre la machine en tension
4- Connecter l’application VMI LINK PRO à la VMI®
5- Sélectionner la VMI® concernée
6- Ouvrir l’onglet maintenance
7- Sélectionner changement du filtre
8- Indiquer la durée de renouvellement
9- Valider pour finaliser l’opération
Note : dans le cas où l’application n’est pas accessible, vous pouvez procéder un changement de filtre
via l’assistant. Pour cela se référer à la notice d’utilisation de l’assistant.
5.2 Changement piles assistant
Se référer la notice d’utilisation.
5.3 Récupération des données de fonctionnement en Bluetooth
Afin de pouvoir analyser le comportement du produit, vous pouvez télécharger les données de
maintenance via l’application VMI LINK PRO, onglet maintenance, bouton HISTORIQUE DE LA VMI®. Il
suffit de renseigner une adresse mail pour recevoir le fichier téléchargé. Attention, il convient d’être
suffisamment proche de la VMI® pour procéder à l’opération.
5.4 Nettoyage et contrôle
Opération non réalisable par l’utilisateur.
5.4.1 Nettoyage
Un nettoyage plus poussé de la machine doit être réalisé tous les ans (de préférence à l’automne), soit
dans le cadre d’un contrat de maintenance, soit sur demande de l’utilisateur.
•Comment procéder au nettoyage de la machine ?
▪Couper l’alimentation de la VMI® avant toute intervention et s’assurer qu’elle ne peut être
réarmée accidentellement.
▪La VMI® URBAN doit être démontée du mur
▪Ouvrir le capot de la machine en retirant les 4 vis à tête hexagonale.
▪Dépoussiérer la roue du ventilateur à l’aide d’une soufflette ou d’un pinceau sec.

14
▪Dépoussiérer les résistances à l’aide d’une soufflette ou d’un pinceau sec.
▪Passer un chiffon propre à l’intérieur du caisson.
▪Refermer le capot en revissant les 4 vis à tête hexagonale.
5.4.2 Contrôle
Afin de conserver l’efficacité de l’appareil, il est important de vérifier les points suivants :
-L’état du réseau aéraulique. Procéder à son nettoyage si besoin ou à son changement.
-Le terminal de toiture ou la grille d’aspiration sont bien dégagés et ne sont pas obstrués (par
un nid, un amas de feuilles, …). Dans ce cas, procéder à un nettoyage en respectant les règles
de sécurité.
-Les différents passages d’air (bouches, grilles, transits sous les portes) ne doivent pas être
obstrués, leurs sections ne doivent pas avoir été réduites.
6ANOMALIE DE FONCTIONNEMENT
6.1 Tableau des principales anomalies
Anomalie
Cause
Remède
Voyants clignotants
La VMI® réclame une intervention
Cf. tableau des indications couleur
Code erreur sur
l’assistant
Panne du produit
Cf. tableau code erreur
Air insufflé trop
froid
Température de consigne trop faible
Augmenter la température de
préchauffage
Débits aux bouches
trop faibles
Configuration produit non adaptée
Réseau obstrué
Revoir les paramètres d’installation
Contrôler le réseau amont
Produit bruyant
Réseau aéraulique écrasé ou trop de
perte de charge
Configuration produit non adaptée
Filtre encrassé
Vérifier le réseau amont
Revoir les paramètres d’installation
Changer le filtre
6.2 Code erreurs affichés sur l’assistant

15

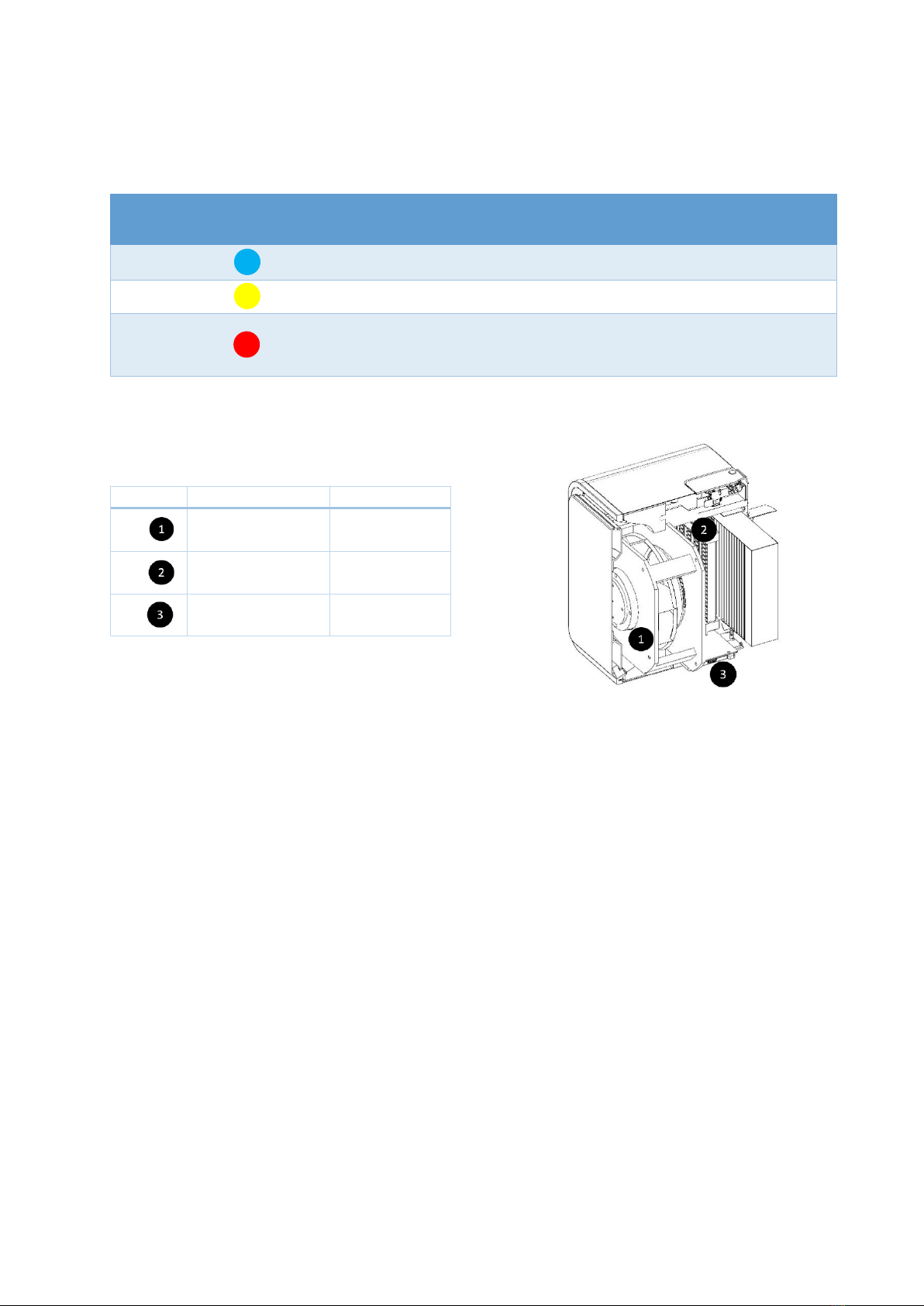

6.3 Indications de couleurs de la led
L’assistant est doté d’un voyant qui change de couleur selon l’état de fonctionnement. Lorsque la
couleur diffère du BLEU ou clignote, il convient de se référer au tableau ci-dessous :
Couleur de la led
Information
Remède
Bleu clignotant
Les piles de l’assistant sont vides
Changer les piles
Jaune
Le filtre est encrassé
Changer le filtre.
Rouge
La machine a détecté une panne.
Vérifier le code d’erreur affiché
sur l’assistant.
Contacter le service technique.
Pour tout autre problème contacter le service technique.
7PIECES DETACHEES
Réparer
Désignation
Référence
Moteur
VAS EL 144
Résistance
VAS EL 143
Gestion
électronique
VAS EL 225
8GARANTIE
8.1 Conditions générales de garantie
Se reporter aux conditions générales de vente.
Le système doit être installé par un professionnel qualifié suivant les règles de l’art, les normes en
vigueur et les prescriptions de nos notices. Le système doit être utilisé normalement et
régulièrement entretenu par un spécialiste.
8.2 Durée de la garantie
La VMI® URBAN VISION’R et son assistant sont garantis 5 ans pièces et main d’œuvre (dans nos
ateliers).
Tous les périphériques (capteur, box) sont garantis 2 ans pièces et main d’œuvre (dans nos ateliers).
La garantie de nos produits court à partir de la date de leur mise en service justifiée obligatoirement
par la fourniture du bon de garantie.
8.3 Conditions d’exclusions
Seront exclues de cette garantie, toutes défaillances de l’installation liées à un non-respect des
préconisations du fabricant, au non-respect des normes et réglementations en vigueur, ou à un
manque d’entretien.

16
Important information:
This manual explains how to install and maintain VENTILAIRSEC's VMI® URBAN.
Certain operations must only be carried out by qualified staff and must not be carried out by the user
under any circumstances.
October 2021 edition
Table of contents:
1GENERAL........................................................................................................................................ 18
1.1. Symbols.................................................................................................................................. 18
1.2. General information .............................................................................................................. 18
1.3. Safety instructions ................................................................................................................. 18
1.3.1. Installation (see Section 3)............................................................................................. 18
1.3.2. Use................................................................................................................................. 18
1.4. Servicing and maintenance.................................................................................................... 19
1.5. Transformation ...................................................................................................................... 19
1.6. End-of-life .............................................................................................................................. 19
2DESCRIPTION ................................................................................................................................. 20
2.1 Overview................................................................................................................................ 20
2.2 Technical data........................................................................................................................ 20
2.2.1 Operation ...................................................................................................................... 20
2.2.2 Structure........................................................................................................................ 20
2.2.3 Performance.................................................................................................................. 20
2.3 Dimensions ............................................................................................................................ 21
2.3.1 URBAN model ................................................................................................................ 21
2.3.2 Control unit.................................................................................................................... 21
3INSTALLATION................................................................................................................................ 21
3.1 URBAN housing installation ................................................................................................... 22
3.2 Location ................................................................................................................................. 22
3.3 Electrical connection.............................................................................................................. 22
3.4 Air extraction points .............................................................................................................. 22
3.5 Door undercuts...................................................................................................................... 23

17
3.6 Sensor installation location.................................................................................................... 23
4COMMISSIONING........................................................................................................................... 24
4.1 Checks prior to use ................................................................................................................ 24
4.2 Commissioning using the VMI® LINK PRO app....................................................................... 24
4.2.1 Prior to use .................................................................................................................... 24
4.2.2 VMI® LINK PRO app........................................................................................................ 24
5MAINTENANCE .............................................................................................................................. 26
5.1 Replacing the filter................................................................................................................. 26
5.2 Replacing the control unit batteries ...................................................................................... 26
5.3 Retrieving operating data via Bluetooth................................................................................ 26
5.4 Cleaning and checking ........................................................................................................... 26
5.4.1 Cleaning ......................................................................................................................... 27
5.4.2 Checks............................................................................................................................ 27
6OPERATING FAULTS....................................................................................................................... 27
6.1 Table of main faults ............................................................................................................... 27
6.1.1 Error codes shown on the control unit .......................................................................... 28
6.1.2 LED colour indications.................................................................................................... 28
7SPARE PARTS.................................................................................................................................. 28
8WARRANTY .................................................................................................................................... 29
8.1 General warranty terms and conditions ................................................................................ 29
8.2 Warranty period .................................................................................................................... 29
8.3 Exclusion conditions............................................................................................................... 29

18
1GENERAL
1.7. Symbols
Danger or important information.
Risk of physical injury and/or damage to equipment.
Must only be done by qualified staff
Can be done by the user
1.8. General information
Read this manual carefully to ensure optimal performance of the
appliance.
Ventilairsec may not be held liable if the instructions given in this manual
are not followed. Failure to comply with these recommendations may
result in the loss of benefits under the warranty.
In this manual, the word "Premises"refers to the space to be ventilated,
whether it be a house, offices or public premises.
1.9. Safety instructions
1.9.1. Installation (see Section 3)
Once the appliance has been installed, it must be commissioned quickly
to avoid condensation building up.
1.9.2. Use
This appliance may be used by children aged 8 years and over and by
people with reduced physical, sensory or mental capacities, or by people
with no experience or knowledge of the appliance providing they are
adequately supervised or if they have been given instructions on how to
use the appliance safely and they have understood the risks involved.
Children must not be allowed to play with the appliance. Cleaning and
maintenance by the user must not be performed by unsupervised
children.
The appliance should be kept out of the reach of children under the age
of 3 unless they are under constant supervision.
Children aged between 3 and 8 years old must only turn the appliance
on or off providing it has been placed or installed in a standard intended

19
position and the children are being supervised or have been instructed
how to use the appliance safely and have a good understanding of the
potential hazards. Children aged between 3 and 8 years must not plug in,
adjust or clean the appliance or perform any user maintenance.
This appliance is designed exclusively for ventilating and circulating air and
no other fluid.
Do not insert anything in the ventilation ducts and do not obstruct the air
inlets and air outlets.
Do not place anything on the appliance.
The VMI® unit must never be turned off except during
maintenance and servicing operations.
In case of malfunctions, please contact the machine's installer.
1.10. Servicing and maintenance
Cut all power before performing any procedure and make sure that it
cannot be accidentally reset.
All other maintenance operations must be carried out by qualified staff.
The user must not attempt to repair any breakdowns.
If the power cable is damaged, it must be replaced by the manufacturer,
its after sales department or by similarly qualified people to avoid any
danger. You are advised to record all servicing and maintenance
operations on the service history sheet at the end of the user manual.
1.11. Transformation
The appliance must not be modified. All components must be replaced
by a professional and with genuine parts provided by the manufacturer.
1.12. End-of-life
Before removing the appliance, power it down. Do not burn the appliance.
Certain components may release toxic gases or be explosive when they
are burnt.
All electrical appliances must be taken to a suitable collection point for
the recycling of electrical and electronic components. Take the product to
a recycling collection point. The products must not be disposed of with
household waste.

20
2DESCRIPTION
2.1 Overview
1 –Housing
2 –Air inlet (Wall-mount side) -
suction
3 –Air outlet
4 –Power access hatch (access to
the junction box)
5 –Filter drawer
*Non-contractual drawing
*Urban housing
2.2 Technical data
2.2.1 Operation
▪Single phase 230 VAC, 50 Hz
▪Maximum output for URBAN model housings: 1450 W
▪Electrical protection index for Cube housings: IPX2
▪Electrical protection index for URBAN housings: IP20
▪Ambient operating temperature: -5°C/60°C
▪Communication Radio:
oWireless Protocol N°1: 868.3MHz
▪Control unit : 7.08 dBm ERP
▪VMI : 0.37 dBm ERP
oWireless Protocol N°2: 2400MHz à 2483.5MHz / -2dBm
2.2.2 Structure
▪Weight: 8.2 kg (Urban)
▪Housing Urban:
oHousing and wall mount: electrolytic zinc coated sheet, th. 0.6 mm or 1 mm or 2 mm
–epoxy powder-coated paint RAL 9003
oStructure: Aluzinc sheet, 1.2 mm or 1 mm
oSide with the Drawer, Power access hatch, Trim and Front panel: ABS/PC UL94V0
oInternal structure: PPE 60 g/l
▪Grade F7 filters
2.2.3 Performance
▪Air preheating:
oVMI® unit: X, 12°C, 15°C, 18°C (manual programming)
▪Maximum flow rate for Urban model: 202 m3/h
▪Recommended size of premises to be ventilated: from 50 m² to 120 m²
(Average renewal rate 0.5 vol/h, unchanging ceiling height of 2.5 m)
1
a
i
s
s
o
n
2
a
i
s
s
o
n
4
3
5
