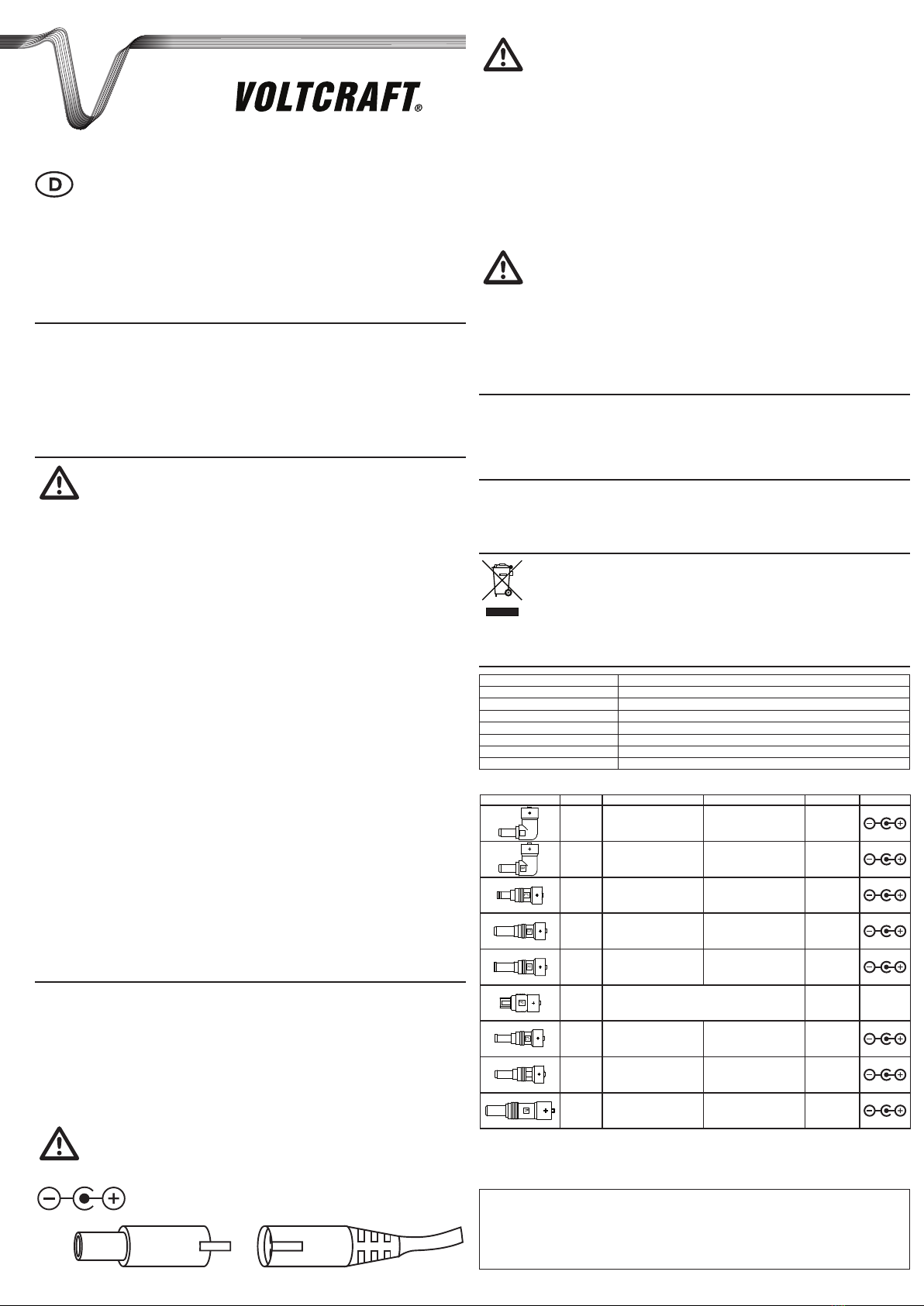

VOLTCRAFT 51 17 10 User manual

BEDIENUNGSANLEITUNG Version 02/09
KFZ-KLEINGERÄTE-ADAPTER 150W
Best.-Nr. 51 17 10
BESTIMMUNGSGEMÄSSE VERWENDUNG1.
Der Spannungsadapter wandelt eine Gleichspannung zwischen 11 und 16 V aus dem Kfz-Bordnetz in eine wählbare
Ausgangsspannung (15–24 V Gleichspannung) um, die zur Stromversorgung elektrischer Geräte mit einem Leistungsbedarf
von bis zu 150 Watt wie z. B. Notebook-Computern dient. Das Gerät darf nicht mit Feuchtigkeit in Berührung kommen.
Aus Sicherheits- und Zulassungsgründen ist das eigenmächtige Umbauen und/oder Verändern des Produktes nicht gestattet.
Eine andere Verwendung als oben beschrieben ist nicht erlaubt und kann zur Beschädigung des Produkts führen.
Darüber hinaus ist dies mit Gefahren, wie z. B. Kurzschluss, Brand, Stromschlag usw. verbunden. Lesen Sie die
Bedienungsanleitung genau durch und bewahren Sie diese für späteres Nachschlagen auf.
SICHERHEITSHINWEISE2.
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursachtwerden, erlischt
die Gewährleistung/Garantie! Für Folgeschäden übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten
der Sicherheitshinweis verursacht werden, übernehmen wir keine Haftung. In solchen Fällen
erlischt die Gewährleistung/Garantie.
Wichtige Hinweise, die unbedingt zu beachten sind, werden in dieser Bedienungsanleitung durch
das Ausrufezeichen gekennzeichnet.
Persönliche Sicherheit
Das Produkt ist kein Spielzeug und sollte von Kindern ferngehalten werden!•
Produktsicherheit
Der Spannungsadapter darf niemals an ein Gerät mit einer Leistungsaufnahme von mehr als 150 W•
angeschlossen werden.
Vor dem Herstellen einer Verbindung müssen unbedingt die Anweisungen des Computerherstellers•
beachtet werden.
Nach sprunghaften Temperaturänderungen benötigt der Spannungsadapter zum Anpassen an die•
neue Umgebungstemperatur eine Stabilisierungszeit von etwa 15 Minuten, bevor er verwendet
werden kann.
BeiNichtverwendungempehltessich,denSpannungsadaptervomZigarettenanzünderanschluss•
zu trennen.
Es dürfen nur Sicherungen des Typs und der Stromstärke verwendet werden, die im Abschnitt•
„Technische Daten“ angegeben sind. Reparierte oder defekte Sicherungen dürfen unter keinen
Umständen verwendet werden.
Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Gerät außer Betrieb, und schützen Sie•
es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn:
das Gerät sichtbare Schäden aufweist,-
das Gerät nicht mehr ordnungsgemäß funktioniert,-
das Gerät über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert-
wurde oder
das Gerät erheblichen Transportbelastungen ausgesetzt wurde.-
Das Gehäuse des Spannungsadapters darf auf keinen Fall geöffnet werden. Die Kondensatoren•
im Gerät können immer noch aufgeladen sein, selbst wenn das Gerät von der Spannungsquelle
getrennt wurde. Berühren Sie niemals elektrische Komponenten im Innern des Geräts, da dies zu
einem tödlichen Stromschlag führen kann.
Sonstiges
Eine Reparatur des Geräts darf nur durch eine Fachkraft bzw. einer Fachwerkstatt erfolgen.•
Sollten Sie noch Fragen zum Umgang mit dem Gerät haben, die in dieser Bedienungsanleitung•
nicht beantwortet werden, steht Ihnen unser Technischer Support unter folgender Anschrift und
Telefonnummer zur Verfügung:
Voltcraft®, 92242 Hirschau, Lindenweg 15, Deutschland, Tel.: 0180 / 586 582 723 8
ANSCHLUSS / INBETRIEBNAHME3.
Wahl der Ausgangsspannung
Bestimmen Sie die Eingangsspannung des zu betreibenden Elektrogeräts. Die benötigte Eingangsspannung ist in1.
der Regel an der Anschlussbuchse oder am Typenschild ersichtlich.
Passen Sie die entsprechende Ausgangsspannung des Stromadapters mittels des Reglers an der Vorderseite an2.
(von 15V= bis 24V=).
Wahl des Ausgangssteckers
Wählen Sie den zum anzuschließenden Gerät passenden Ausgangsstecker, und verbinden Sie ihn mit dem
Spannungsadapter. Aus Sicherheitsgründen ist die Verpolung des Ausgangssteckers nicht möglich. Der
innere Kontakt ist positiv („+“), der äußere Kontakt ist negativ („-“).
Um sicheren Kontakt zu gewährleisten, wurde der Ausgangsstecker so entworfen, dass er
nur durch kräftiges Ziehen zu lösen ist. Fassen Sie den Ausgangsstecker daher stets an den
vorgesehenen Griffmulden an, wenn Sie ihn austauschen.
Positive Pin-Polarität
Beachten Sie unbedingt die Polarität und die Höhe der Ausgangsspannung. Falsche Polarität
oder eine zu hohe Spannung kann zur Zerstörung des angeschlossenen Elektrogeräts führen.
Sollten Sie sich nicht sicher sein, kontaktieren Sie einen Fachmann.
Anschluss des Spannungsadapters an den elektrischen Verbraucher
Stecken Sie den gewählten Ausgangsstecker in den zu betreibenden Verbraucher.1.
Verbinden Sie den Adapter mit dem Zigarettenanzünderanschluss (12 V Gleichstrom) des Fahrzeugs. (Metallstift =2.
positiv, seitlicher Metallkontakt = negativ). Nachdem die Verbindung mit dem Bordnetz hergestellt wurde, leuchtet
am Kfz-Spannungsadapter eine grüne LED auf, die anzeigt, dass der Adapter normal funktioniert. Wenn die
LED nicht aueuchtet, überprüfen Sie die Eingangsspannung des Kfz-Spannungsadapters und die eingebaute
Sicherung.
LegenSiedenSpannungsadapteraufeineharte,schwerentammbareUnterlage.AchtenSieaufausreichende3.
Kühlung und Luftzirkulation.
Schalten Sie den angeschlossenen Verbraucher ein. Wenn der Verbraucher nicht ordnungsgemäß funktioniert,4.
schalten Sie ihn sofort wieder aus, und trennen Sie den Spannungsadapter vom Zigarettenanzünderanschluss.
Überprüfen Sie dann die Sicherung und die vorherigen Schritte.
Achten Sie stets auf die richtige Polarität der Eingangsspannung des Kfz-Spannungsadapters.
Falsche Polarität kann zur Zerstörung des Kfz-Spannungsadapters führen.
Decken Sie niemals die Lüftungsschlitze des Kfz-Spannungsadapters ab.
Schalten Sie die anzuschließenden Verbraucher stets aus, bevor Sie diese mit dem Kfz-
Spannungsadapter verbinden.
Starten niemals den Motor des Fahrzeugs, wenn der Adapter angeschlossen und in Betrieb
ist. Spannungsspitzen können sowohl das Gerät als auch den angeschlossenen Verbraucher
zerstören. Trennen Sie den Kfz-Spannungsadapter vor dem Starten vom Bordnetz, starten Sie den
Motor, und verbinden Sie den Kfz-Spannungsadapter anschließend wieder mit dem Bordnetz.
SICHERUNGSWECHSEL4.
Trennen Sie das Gerät vom Zigarettenanzünderanschluss.1.
Ziehen Sie die defekte Sicherung vorsichtig aus dem Zigarettenanzünder-Adapter.2.
Ersetzen Sie die defekte Sicherung nur durch eine neue Sicherung des gleichen Typs, wie im Abschnitt „Technische3.
Daten“ angegeben.
PFLEGE5.
Trennen Sie den Spannungsadapter vom Zigarettenanzünderanschluss, bevor Sie ihn reinigen.
Reinigen Sie das Gehäuse des Spannungsadapters nur mit einem trockenen, weichen Tuch. Verwenden Sie
keine Scheuer- oder Lösemittel!
ENTSORGUNG6.
Im Interesse unserer Umwelt und um die verwendeten Rohstoffe möglichst vollständig zu recyclen, ist
der Verbraucher aufgefordert, gebrauchte und defekte Geräte zu den öffentlichen Sammelstellen für
Elektroschrott zu bringen.
Das Zeichen der durchgestrichenen Mülltonne mit Rädern bedeutet, dass dieses Produkt an einer
Sammelstelle für Elektronikschrott abgegeben werden muss, um es durch Recycling einer bestmöglichen
Rohstoffwiederverwertung zuzuführen.
TECHNISCHE DATEN7.
Betriebsspannung 11 bis 16 V=
Ausgangsspannung 15/16/18/19/20/22/24V=
Ausgangsleistung 15/16V= 8.5A; 18/19V= 8A; 20V= 7.5A; 22V= 6.5A; 24V= 6A
Maximale Ausgangsleistung 150W
Sicherung Standard-Flachsicherung 15A
Wirkungsgrad >70%
Kabellänge 1.8m
Abmessungen (L x B x H) 90 x 55 x 28 mm
Diese Bedienungsanleitung ist eine Publikation von Voltcraft®,
Lindenweg 15, D-92242 Hirschau, Tel.-Nr. 0180/ 586 582 723 8.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung.
Änderung in Technik und Ausstattung vorbehalten.
© Copyright 2009 by Voltcraft®.
*02_02/09_01-HW
Ausgangsstecker
Stecker Aufdruck Innenkontakt ø (mm) Außenkontakt ø (mm) Stiftfarbe Polarität
A
A 2,1 5,5 Orange
B 2,5 5,5 Rot
C 1,75 4,75 Gelb
D 3,0 6,3 Schwarz
E 1,4 6,5 Schwarz
F 3-Pin Schwarz –
G 1,0 5,0 Gelb
H
H 1,9 5,5 Schwarz
K 5,1 7,4 Schwarz

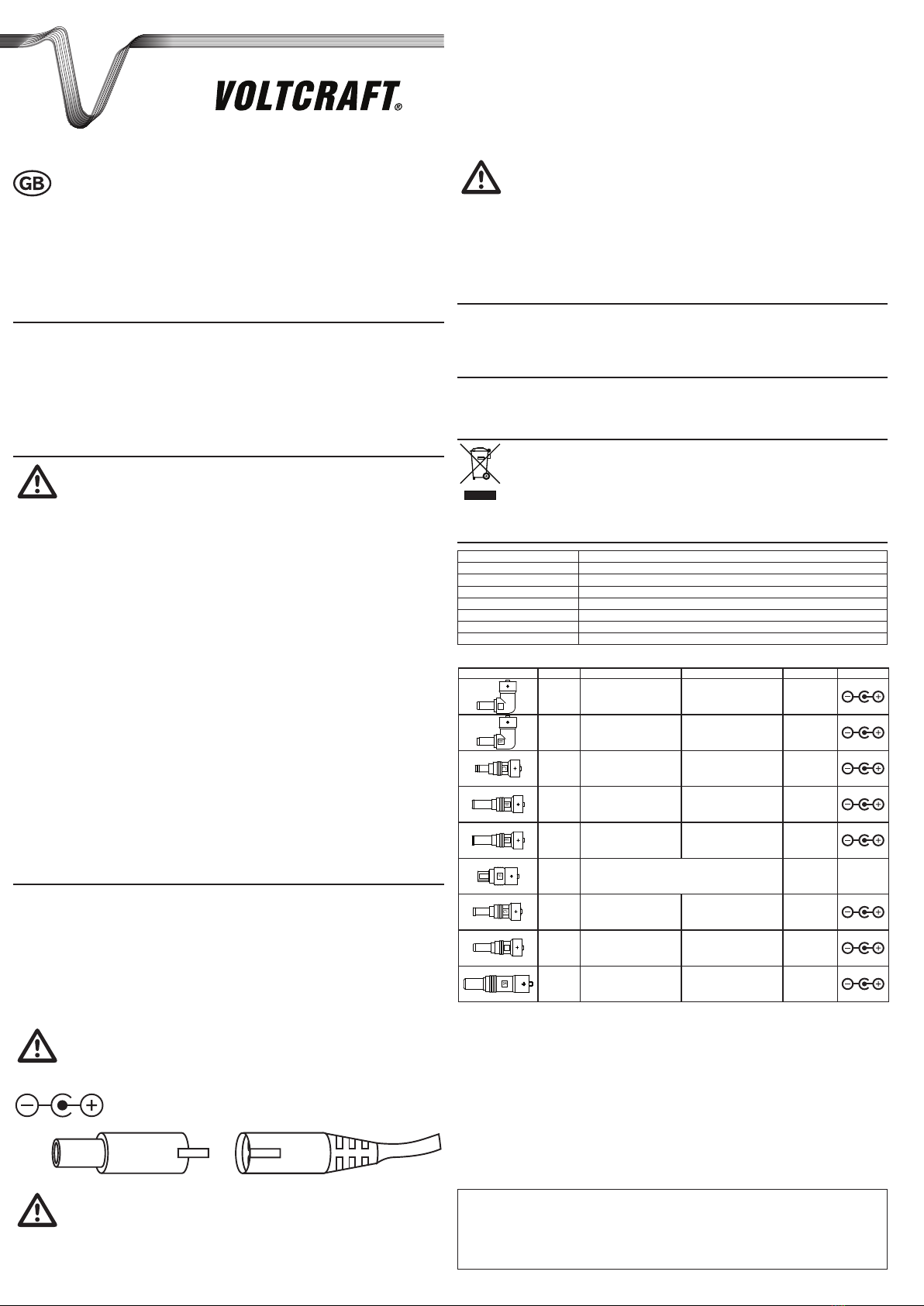

OPERATING INSTRUCTIONS Version 02/09
VEHICLE NOTEBOOK POWER ADAPTER 150W
Item No. 51 17 10
INTENDED USE1.
The power adapter converses 11 to 16V= from vehicle onboard voltage supply to selectable voltage output
(15 to 24 V=) for voltage supply for electrical devices (e.g. notebook computer) with power consumption less than 150W.
Contact with moisture must be avoided.
Unauthorisedconversionand/ormodicationofthedeviceareinadmissiblebecauseofsafetyandapprovalreasons.
Any usage other than described above is not permitted and can damage the product and lead to associated risks such
asshort-circuit,re,electricshock,etc.Pleasereadtheoperatinginstructionsthoroughlyandkeepthemforfurther
reference.
SAFETY INSTRUCTIONS2.
We do not assume liability for resulting damages to property or personal injury if the product
has been abused in any way or damaged by improper use or failure to observe these operating
instructions. The warranty/ guarantee will then expire!
The icon with exclamation mark indicates important information in the operating instructions.
Carefully read the whole operating instructions before operating the device, otherwise there is
risk of danger.
Personal safety
The product is not a toy and should be kept out of reach of children!•
Product safety
The power adapter must not be connected to any device with power consumption greater than•
150W.
The computer manufacturer’s instructions must be observed before any connection is made.•
After rapid temperature changes, the power adapter needs approximately 15 minutes of stabilization•
to accommodate to the new ambient temperature before use.
The power adapter should be removed from the vehicle cigeratte outlet when not in use.•
Onlyfusesofthesametypeandratedcurrentasspeciedin“TechnicalData”maybeused.Theuse•
of repaired or defective fuses is not permitted under any circumstances.
If safe operation is no longer possible, put the device out of operation and secure it against unintended•
operation. Safe operation is no longer possible if:
the device shows visible damages,-
the device no longer works and-
the device was stored under unfavourable conditions for a long period of time,-
the device was subject to considerable transport stress.-
The housing of the power adapter must not be opened. Capacitors in the device may still be charged•
even if the device has been disconnected from voltage source. There is risk of mortal electric shock
when touching electric components inside.
Miscellaneous
Repair works must only be carried out by a specialist/ specialist workshop.•
If you have queries about handling the device, that are not answered in this operating instruction, our•
technical support is available under the following address and telephone number: Voltcraft®, 92242
Hirschau, Lindenweg 15, Germany, phone 0180 / 586 582 723 8
CONNECTION / OPERATION3.
Selecting output voltage
Determine the input voltage of the electrical appliance to be operated. Usually, the necessary input voltage can be1.
found near the power receptacle or on nameplate.
Adjust the appropriate output voltage on the power adapter by sliding the slide switch at the front (from 15 V= to2.
24V=).
Selecting output plug
Select the output plug suitable for the application and connect it to the power adapter. For safety reasons, it’s
impossibletochangethepolarityoftheoutputplug.Theinnercontactispositive,“+”andtheoutercontact
isnegative“–”.
In order to avoid loose contact, the output plug is designed to be stiff to remove.
Always use the grip areas provided when replacing output plug.
Positive pin polarity
Make sure to observe the polarity and magnitude of the output voltage. Incorrect polarity
or overvoltage leads to the destruction of the connected electrical appliance. Should you
not be certain, contact a specialist.
Connecting the power adapter to electrical load
Insert the selected output plug into the electrical load to be used.1.
Connect the adapter to the 12 V= cigarette lighter outlet of a vehicle. (metal tip = positive; side metal contact =2.
negative). After connection with the electrical system, a green LED illuminates on the vehicle appliance adapter to
indicate normal function. If the LED should not light up, examine the input voltage of the vehicle appliance adapter
or the installed fuse.
Positionthepoweradapteronahard,non-ammablebaseandallowforsufcientcoolingandaircirculation.3.
Switch on the connected power load. If it does not function, switch it off immediately, disconnect it from the cigarette4.
lighter outlet and then examine the fuse and the previous procedures.
Strictly observe the input voltage polarity of the vehicle appliance adapter. Incorrect polarity can
lead to the destruction of the vehicle appliance adapter.
Never cover the cooling slots on the vehicle appliance adapter.
Always switch off the connected power loads when you connect them to the vehicle appliance
adapter.
Never start engine of the motor vehicle when the adapter connected and in operation.
Voltage peaks can destroy the device as well as the connected power load. Disconnect the vehicle
appliance adapter from the electrical system before starting, start the engine and re-connect the
vehicle appliance adapter to the electrical system.
FUSE REPLACEMENT4.
Disconnect the device from cigarette lighter outlet.1.
Pull out the defective fuse gently from the cigarette lighter plug.2.
Replacethedefectfusewithanewoneofthesametype,pleasereferto“technicaldata”.3.
MAINTENANCE5.
When cleaning, the power adapter must be disconnected from cigeratte outlet.
Only use dry and soft cloth to clear the housing of the power adapter. Do not use abrasives or solvents!
DISPOSAL6.
In order to preserve, protect and improve the quality of environment, protect human health and utilise
natural resources prudently and rationally, the user should return unserviceable product to relevant
facilities in accordance with statutory regulations.
The crossed-out wheeled bin indicates the product needs to be disposed separately and not as municipal
waste.
TECHNICAL DATA7.
Operating voltage 11 to 16 V=
Output voltage 15/16/18/19/20/22/24V=
Output power 15/16V= 8.5A; 18/19V= 8A; 20V= 7.5A; 22V= 6.5A; 24V= 6A
Maximum power output 150W
Fuse 15A (blade type)
Effectiveness >70%
Cable length 1.8m
Dimensions (L x W xH) 90 x 55 x 28 mm
Output plugs
Plug Imprint Inner contact ø (mm) Outer contact ø (mm) Pin colour Polarity
A
A 2.1 5.5 Orange
B 2.5 5.5 Red
C 1.75 4.75 Yellow
D 3.0 6.3 Black
E 1.4 6.5 Black
F 3-pin Black N/A
G 1.0 5.0 Yellow
H
H 1.9 5.5 Black
K 5.1 7.4 Black
These operating instructions are published by Voltcraft®,
Lindenweg 15, D-92242 Hirschau/ Germany, Phone [phone].
Theoperatinginstructionsreectthecurrenttechnicalspecicationsattimeofprint.
Wereservetherighttochangethetechnicalorphysicalspecications.
© Copyright 2009 by Voltcraft®.
*02_02/09_01-HW

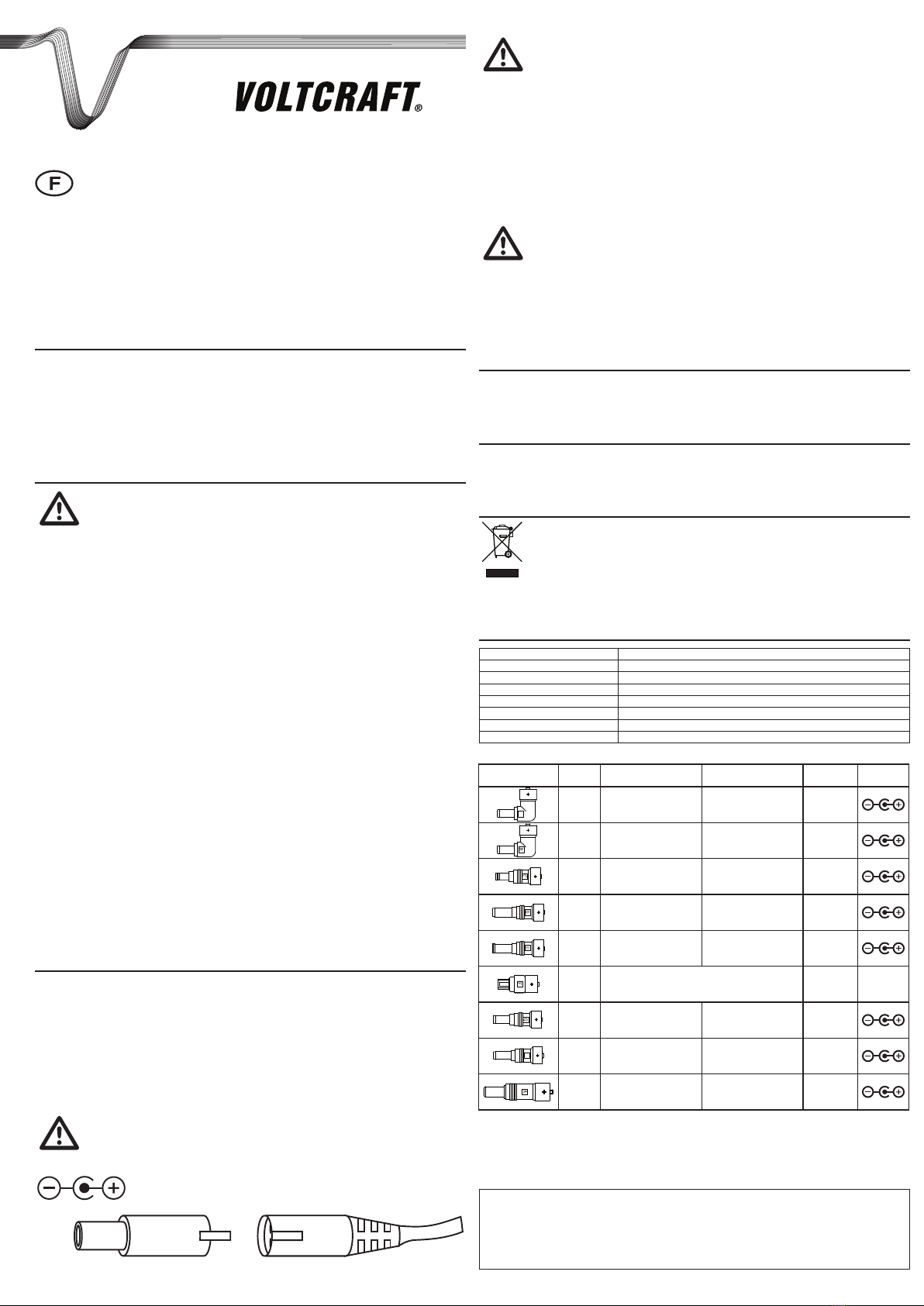

MODE D`EMPLOI Version 02/09
ADAPTATEUR D´APPAREILS ÉLECTRIQUES
DE 150W POUR VÉHICULE
Nº de commande 51 17 10
UTILISATION PRÉVUE1.
L’adaptateur de courant convertit 11 V en 16 V= à partir de l’alimentation en tension d’un véhicule vers une tension
de sortie sélectionnable (de 15 à 24 V=) pour l’alimentation en tension des appareils électriques (par ex, ordinateur
portable) avec une consommation d’électricité inférieure à 150 W. Eviter impérativement tout contact avec l’humidité.
Laconversionet/oulamodicationnonautoriséesdel’appareilnesontpaspermisespourdesraisonsdesécurité
et d’approbation. Tout usage autre que celui décrit ci-dessus est interdit, peut endommager le produit et poser des
risques tels que courts-circuits, incendies, chocs électriques, etc. Prière de lire attentivement le mode d’emploi et de
le conserver à titre de référence.
CONSIGNES DE SÉCURITÉ2.
Nous déclinons toute responsabilité en cas de dommages matériels ou de blessures dans le cas
où cet appareil aurait été maltraité de quelque façon que ce soit ou endommagé du fait d’une
mauvaise utilisation ou d’un non respect de ce mode d’emploi. La garantie en serait d’ailleurs
annulée!
Le point d’exclamation attire l’attention sur une information importante dont il convient de tenir
compte impérativement.
Sécurité des personnes
Ce produit n’est pas un jouet et doit être tenu hors de portée des enfants!•
Sécurité du produit
Ne pas connecter l’adaptateur de courant aux appareils avec une consommation d’électricité•
supérieure à 150 W.
Il convient de respecter les instructions du fabricant de l’ordinateur avant de procéder à tout•
raccordement.
Après de rapides changements de température, il faut environ 15 minutes pour permettre à•
l’adaptateur de courant de se stabiliser et de s’accoutumer à la nouvelle température ambiante avant
emploi.
Il est recommandé de débrancher l’adaptateur de courant de l’allume-cigare du véhicule quand il•
n’est pas utilisé.
N’utiliserquedesfusiblesdemêmetypeetdemêmecourantnominalainsiquelespéciela«Fiche•
technique ». Ne jamais utiliser de fusibles réparés ou défectueux.
S’il n’est plus possible d’utiliser l’appareil en toute sécurité, il faut immédiatement le débrancher et le•
sécuriser contre tout usage involontaire. Un fonctionnement sûr n’est plus possible si :
L’appareil présente des signes d’endommagement,-
L’appareil ne fonctionne plus et-
L’appareil a été stocké dans des conditions défavorables pendant une période prolongée,-
L’appareil a été soumis à une contrainte de transport considérable.-
Ne pas ouvrir le boîtier de l’adaptateur de courant. Même si l’appareil a été déconnecté de la source•
de tension, les condensateurs peuvent encore être sous tension. Vous risquez un choc électrique
mortel si vous touchez les composantes électriques de l’appareil.
Divers
La réparations ou de réglages ne peuvent être effectués que par un spécialiste ou un atelier•
spécialisé.
L´appareil de mesure pour lesquelles vous ne trouvez pas de réponses dans le présent mode•
d’emploi, nos support technique se tient volontiers à votre disposition à l´adresse et au numéro
de téléphone suivants:
Voltcraft®, Lindenweg 15, D-92242 Hirschau, Tél. [phone].
RACCORDEMENT / UTILISATION3.
Sélection de la tension de sortie
Déterminer la tension d’entrée de l’appareil électrique devant être utilisé. D’habitude, la tension d’entrée requise1.
guresurleréceptacledecourantousurlaplaquedufabricant.
Régler la tension de sortie appropriée sur l’adaptateur de courant en faisant coulisser le commutateur à coulisse2.
situé à l’avant (de 15 V= à 24V=).
Sélection de la prise de sortie
Sélectionner la prise de sortie convenant à l’usage souhaité et la connecter à l’adaptateur de courant. Pour
des raisons de sécurité, il est impossible de changer la polarité de la prise de sortie. Le contact intérieur est
positif,«+»etlecontactextérieurestnégatif«-».
La prise de sortie a été conçue pour être difcile à enlever an d’éviter tout contact lâche.
Pour remplacer la prise de sortie, toujours se servir des zones de préhension.
Polarité de la broche positive
Veiller à respecter la polarité et la magnitude de la tension de sortie. Une polarité incorrecte
ou une surtension détruiront l’appareil électrique raccordé. Consulter un spécialiste en
cas de doute.
Raccordement de l’adaptateur de courant à la charge électrique
Insérer la prise de sortie choisie dans l’appareil électrique que vous souhaitez utiliser.1.
Connecter l’adaptateur à la sortie de 12 V= de l’allume-cigare du véhicule ; pointe métallique = positif ; contact2.
métallique latéral = négatif.Une DEL verte indiquant le bon fonctionnement de l’appareil s’allume sur l’adaptateur
d’appareilsduvéhiculelorsqu’ilaétéconnectéausystèmeélectrique.SilaDELnes’allumepas,vérierlatension
d’entrée de l’adaptateur d’appareils du véhicule ou le fusible installé.
Placer l’adaptateur de courant sur une surface dure et ignifuge et veiller à une ventilation et une circulation d’air3.
sufsantes.
Allumer la charge électrique connectée. Si elle ne fonctionne pas, l’éteindre immédiatement, la déconnecter de4.
l’allume-cigare, inspecter le fusible et passer en revue la procédure précédente.
Respecter impérativement la polarité de la tension d’entrée de l’adaptateur d’appareils du
véhicule. Une polarité incorrecte peut détruire l’adaptateur d’appareils du véhicule.
Ne jamais couvrir la grille d’aération de l’adaptateur d’appareils du véhicule.
Toujours éteindre les charges électriques connectées au moment de les connecter à l’adaptateur
d’appareils du véhicule.
Ne jamais démarrer le moteur du véhicule lorsque l’adaptateur est connecté et utilisé. Les pics de
tension peuvent détruire l’appareil et la charge électrique connectée. Déconnecter l’adaptateur
d’appareils du véhicule du système électrique avant de commencer, démarrer le moteur et
reconnecter l’adaptateur d’appareils du véhicule au système électrique.
REMPLACEMENT DU FUSIBLE4.
Déconnecter l’appareil de l’allume-cigare.1.
Retirer soigneusement le fusible défectueux de l’adaptateur de l’allume-cigare.2.
Remplacerlefusibledéfectueuxparunnouveaufusibledumêmetype,enseréférantàla«Fichetechnique».3.
MAINTENANCE5.
Pour nettoyer l’adaptateur de courant, le déconnecter de l’allume-cigare.
Utiliser uniquement un chiffon sec et doux pour nettoyer le boîtier de l’adaptateur de courant. Ne pas utiliser
de produits abrasifs ou de solvants !
ELIMINATION DES DÉCHETS6.
Andepréserver,protégeretaméliorerlaqualitédel’environnement,ainsiquedeprotégerlasantédesêtres
humains et d’utiliser prudemment les ressources naturelles, il est demandé à l’utilisateur de rapporter les
appareils à mettre au rebut aux points de collecte et de recyclage appropriés en conformité avec les règlements
d’application.
Lelogoreprésentantunepoubelleàroulettesbarréed’unecroixsigniequece produit doit être apporté à un
point de collecte et de recyclage des produits électroniques pour que ses matières premières soient recyclées
au mieux.
CARACTÉRISTIQUES TECHNIQUES7.
Tension de fonctionnement De 11 à 16 V=
Tension de sortie 15/16/18/19/20/22/24V=
Courant de sortie 15/16V= 8.5A; 18/19V= 8A; 20V= 7.5A; 22V= 6.5A; 24V= 6A
Puissance maximale de sortie 150W
Fusible 15A (Fusible plat autofuse FKS)
Efcacité >70%
Longueur du câble 1,8 m
Dimensions (L x l x H) 90 x 55 x 28 mm
Cette notice est une publication de la société Voltcraft®,
Lindenweg 15, D-92242 Hirschau/Allemagne, Tél. [phone].
Cette notice est conforme à la réglementation en vigueur lors de l´impression.
Donnéestechniquesetconditionnementsoumisàmodicationssansaucunpréalable.
© Copyright 2009 par Voltcraft®.
*02_02/09_01-HW
Prise de sortie
Prise Notice Contact intérieur ø Contact extérieur ø Couleur de
la broche Polarité
A
A 2,1 5,5 Orange
B 2,5 5,5 Rouge
C 1,75 4,75 Jaune
D 3,0 6,3 Noire
E 1,4 6,5 Noire
F 3 broches Noire N/A
G 1,0 5,0 Jaune
H
H 1,9 5,5 Noire
K 5,1 7,4 Noire
(mm) (mm)

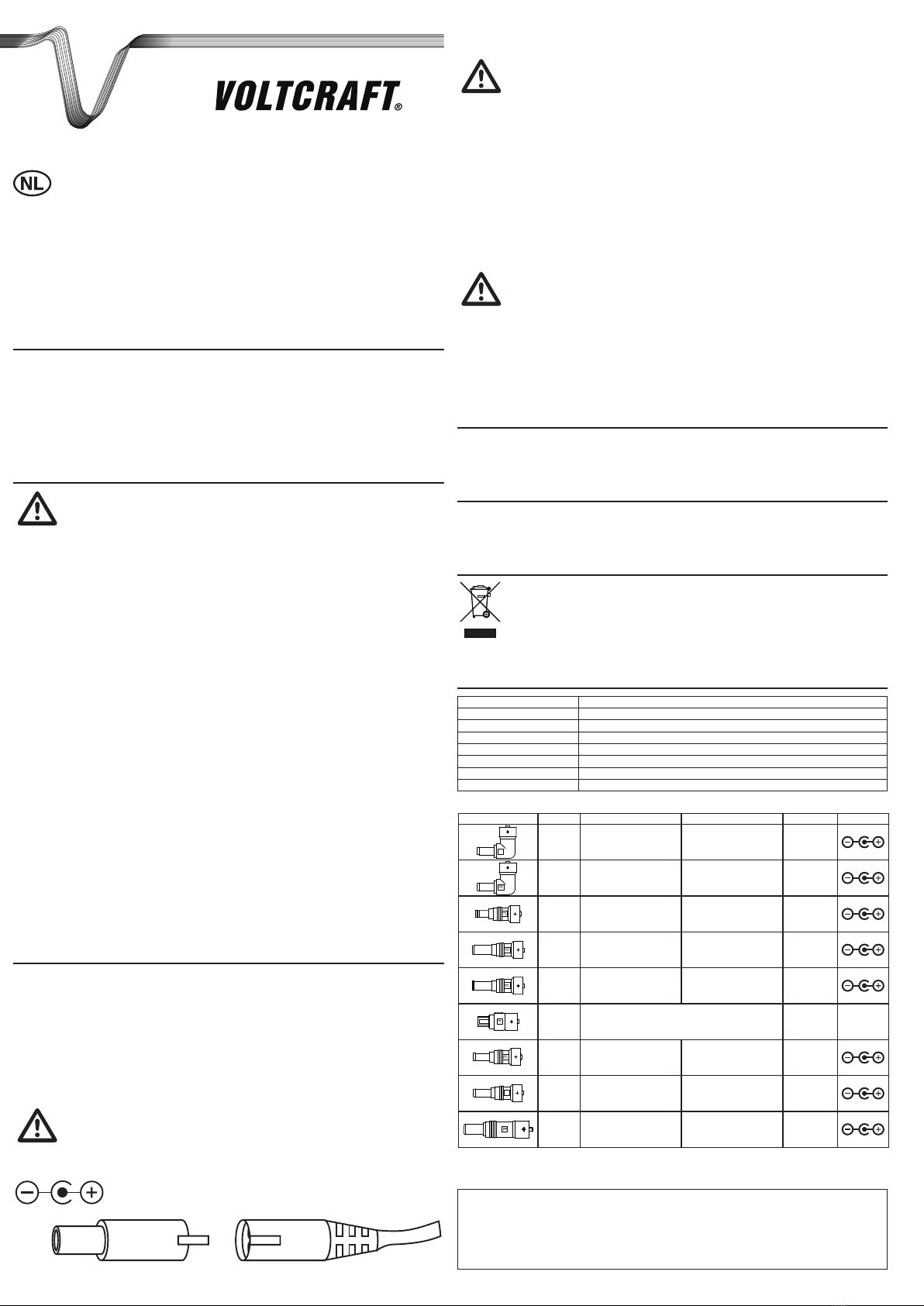

GEBRUIKSAANWIJZING Version 02/09
VRACHTWAGEN-ADAPTER VOOR KLEINE
APPARATUUR W150
Bestnr. 51 17 10
BEDOELD GEBRUIK1.
De voedingsadapter zet de aanwezige gelijkspanning in auto’s die tussen 11 en 16 V ligt om in een selecteerbare
uitgangsgelijkspanning tussen 15 en 24 V voor het voeden van elektrische apparaten (bijvoorbeeld een draagbare
computer) met een vermogenopname van maximaal 150 W. Contact met vocht dient te worden vermeden.
Het eigenhandig ombouwen en/of veranderen van het product is niet toegestaan om veiligheids- en keuringsredenen.
Een andere toepassing dan hierboven beschreven, is niet toegestaan en kan leiden tot beschadiging van het product.
Daarnaast bestaat het risico van bijv. kortsluiting, brand, elektrische schokken, enz. Lees de gebruiksaanwijzing
grondig en bewaar deze voor raadpleging in de toekomst.
VEILIGHEIDSINSTRUCTIES2.
Wij zijn niet verantwoordelijk voor schade aan eigendom of lichamelijke letsels indien het product
verkeerd gebruikt werd op om het even welke manier of beschadigd werd door het niet naleven
van deze bedieningsinstructies. De waarborg vervalt dan!
Het uitroepteken geeft belangrijke informatie aan voor deze bedieningsinstructies waaraan u zich
strikt moet houden.
Persoonlijke veiligheid
Het product is geen speelgoed en moet buiten het bereik van kinderen gehouden worden!•
Productveiligheid
De voedingsadapter mag niet worden aangesloten op apparaten die een grotere vermogensopname•
dan 150 W hebben.
De gebruiksaanwijzing van de computerfabrikant dient eerst te worden gelezen voordat de draagbare•
computer wordt aangesloten.
Na snelle temperatuurveranderingen heeft de voedingsadapter circa 15 minuten nodig om zich te•
stabiliseren en zich aan te passen aan de nieuwe omgevingstemperatuur voordat deze mag worden
gebruikt.
Wanneer de voedingsadapter niet wordt gebruikt, dient de kabel te worden verwijderd uit de•
sigarettenaansteker.
Er mogen uitsluitend zekeringen van hetzelfde type en met de nominale stroom te worden toegepast•
zoals gespeciceerd in de ‘technische gegevens’. Het gebruik van gerepareerde of defecte
zekeringen is onder alle omstandigheden niet toegestaan.
Wanneer veilig gebruik niet langer mogelijk is, stel het apparaat dan buiten werking en voorkom dat•
het zomaar opnieuw kan worden ingeschakeld. Veilig werken is niet meer mogelijk wanneer:
het apparaat zichtbare beschadigingen vertoont,-
het apparaat niet meer werkt,-
het apparaat gedurende langere tijd onder ongunstige omgevingscondities is opgeslagen,-
het apparaat tijdens transport mechanisch is beschadigd.-
De behuizing van de voedingsadapter mag niet worden geopend. Condensatoren in het apparaat•
kunnen nog steeds zijn opgeladen, zelfs wanneer het apparaat niet meer is aangesloten op
de spanningsbron. Het risico van een dodelijke elektrische schok bestaat bij het aanraken van
elektronica componenten in het inwendige.
Diversen
Reparaties mogen alleen worden uitgevoerd door een vakman/gespecialiseerde onderhoudsdienst.•
Voor vragenover het omgaanmethet product,dieniet beantwoord wordenin deze gebruiksaanwijzing,•
is onze afdeling technische ondersteuning bereikbaar op het volgende adres en telefoonnummer:
Voltcraft®, 92242 Hirschau, Lindenweg 15, Duitsland, telefoon 0180/586 582 723 8
AANSLUITEN EN INBEDRIJFNAME3.
Selecteren van de uitgangsspanning
Bepaal de ingangsspaning van het elektrische apparaat dat wordt aangesloten. Meestal kan de noodzakelijke1.
ingangsspanning worden gevonden in de buurt van de voedingsconnector of op de naamplaat.
Stel de gewenste uitgangsspanning van de voedingsadapter in door de schuifschakelaar op het front in de2.
betreffende stand te plaatsen (van 15 V DC tot 24 V DC).
Selecteer de uitgangsconnector
Kies de uitgangsconnector die geschikt is voor de toepassing en sluit deze aan op de voedingsadapter. Om
veiligheidsredenen is het onmogelijk om de polariteit van de uitgangsconnector te wijzigen. Het binnenste contact is
positief,“+”enhetbuitenstecontactisnegatief,“-”.
Om losse contacten te voorkomen, is de uitgangsconnector zodanig ontworpen dat deze
moeilijk kan worden verwijderd. Maak altijd gebruik van de gripvlakken bij het vervangen van
de uitgangsconnector.
Polariteit van de positieve pen
Controleer de polariteit en de hoogte van de uitgangsspanning. Een verkeerde polariteit of
overspannning leidt tot beschadiging van het aangesloten elektrische apparaat. Neem bij twijfel
contact op met een specialist.
Aansluiten van de voedingsadapter op een elektrische belasting
Steek de geselecteerde uitgangsconnector in de elektrische belasting die wordt gebruikt.1.
Verbind de adapter met de 12 V DC sigarettenaansteker van een voertuig. (De metalen tip = positief; de metalen2.
behuizing = negatief)
Nadat de verbinding met het elektrische systeem tot stand is gebracht, zal er een groene LED op de voedingsadapter3.
oplichten om aan te geven dat deze normaal werkt. Mocht de LED niet gaan branden, controleer dan de
ingangsspanning van de voedingsadapter of de geplaatste zekering.
Plaats de voedingsadapter op een stevige, niet-ontvlambare ondergrond en zorg voor voldoende koeling en4.
luchtcirculatie.
Schakel vervolgens de aangesloten belasting (het apparaat) in. Mocht deze niet werken, schakel hem dan5.
onmiddellijk weer uit, neem de verbinding met de sigarettenaansteker los en controleer de zekering en de
voorgaande procedures.
Controleer altijd zorgvuldig de polariteit van de ingangsspanning van de voedingsadapter.
Een verkeerde polariteit kan leiden tot beschadiging van de voedingsadapter.
Bedek nooit de koelsleuven van de voedingsadapter.
Zorg er altijd voor dat de aangesloten belasting (het apparaat) is uitgeschakeld wanneer deze met
de voedingsadapter worden verbonden.
Start nooit de motor van het voertuig wanneer de adapter is aangesloten en in bedrijf is.
Spanningspieken kunnen in dat geval de voedingsadapter alsook de aangesloten belasting (het
apparaat) beschadigen. Trek voor het starten van de motor altijd de kabel van de
voedingsadapter uit de sigarettenaansteker, start dan de motor en herstel de verbinding van de
voedingsadapter met het elektrische boordsysteem van de auto.
VERVANGEN VAN DE ZEKERING4.
Trek de kabel van de voedingsadapter uit de sigarettenaansteker.1.
Trek de defecte zekering voorzichtig uit de adapter van de sigarettenaansteker.2.
Vervangdedefectezekeringdooreennieuwevanhetzelfdetype,zieookde‘technischegegevens’.3.
ONDERHOUD5.
Voor het reinigen dient de de kabel van de voedingsadapter uit de sigarettenaansteker te worden getrokken.
Gebruik uitsluitend een droge en zachte doek voor het reinigen van de behuizing van de voedingsadapter.
Gebruik nooit chemische bestanddelen of oplosmiddelen.
VERWIJDERING6.
In het belang van het behoud, de bescherming en de verbetering van de kwaliteit van het milieu, de
bescherming van de gezondheid van de mens en een behoedzaam en rationeel gebruik van natuurlijke
hulpbronnen dient de gebruiker een niet te repareren of afgedankt product in te leveren bij de
desbetreffende inzamelpunten overeenkomstig de wettelijke voorschriften.
Het symbool met de doorgekruiste afvalbak geeft aan dat dit product gescheiden van het gewone
huishoudelijke afval moet worden ingeleverd.
TECHNISCHE GEGEVENS7.
Werkspanning 11 tot 16 V=
Uitgangsspanning 15/16/18/19/20/22/24V=
Uitgangsvermogen 15/16V= 8.5A; 18/19V= 8A; 20V= 7.5A; 22V= 6.5A; 24V= 6A
Maximaal uitgangsvermogen 150W
Zekering 15A (Platte zekering)
Rendement >70%
Kabellengte 1,8m
Afmetingen (LxBxH) 90 x 55 x 28 mm
Deze gebruiksaanwijzing is een publicatie van Voltcraft®,
Lindenweg 15, D-92242 Hirschau/Duitsland, Tel. [phone].
Deze gebruiksaanwijzing voldoet aan de technische eisen bij het ter perse gaan.
Wijzigingen in techniek en uitrusting voorbehouden.
© Copyright 2009 bei Voltcraft®.
*02_02/09_01-HW
Uitgangsconnector
Connector Inschrift Binnencontact Ø (mm) Buitencontact Ø (mm) Penkleur Polariteit
A
A 2,1 5,5 Oranje
B 2,5 5,5 Rood
C 1,75 4,75 Geel
D 3,0 6,3 Zwart
E 1,4 6,5 Zwart
F 3-pens Zwart NVT
G 1,0 5,0 Geel
H
H 1,9 5,5 Zwart
K 5,1 7,4 Zwart
NVT = niet van toepassing
