VOLTCRAFT VC151 User manual

Bedienungsanleitung
VC151 Digital-Multimeter
Best.-Nr. 2446477 Seite 2 - 33
Operating Instructions
VC151 Digital multimeter
Item No. 2446477 Page 34 - 61
Notice d’emploi
VC151 Multimètre numérique
N° de commande 2446477 Page 62 - 91
Gebruiksaanwijzing
VC151 Digitale multimeter
Bestelnr. 2446477 Pagina 92 - 123

Inhaltsverzeichnis
Seite
1. Einführung...........................................................................................................................4
2. Aktuelle Bedienungsanleitungen.........................................................................................4
3. Symbol-Erklärung................................................................................................................5
4. Bestimmungsgemäße Verwendung ....................................................................................6
5. Lieferumfang .......................................................................................................................6
6. Merkmale und Funktionen...................................................................................................6
7. Sicherheitshinweise.............................................................................................................7
a) Allgemeines..................................................................................................................7
b) Angeschlossene Geräte...............................................................................................8
c) Sicherung.....................................................................................................................8
d) Batterien/Akkus............................................................................................................8
e) Multimeter.....................................................................................................................9
f) Messspitzen ...............................................................................................................10
8. Bedienelemente und Komponenten..................................................................................11
a) Übersicht....................................................................................................................11
b) Funktionswahlschalter................................................................................................12
9. Display und Symbole.........................................................................................................13

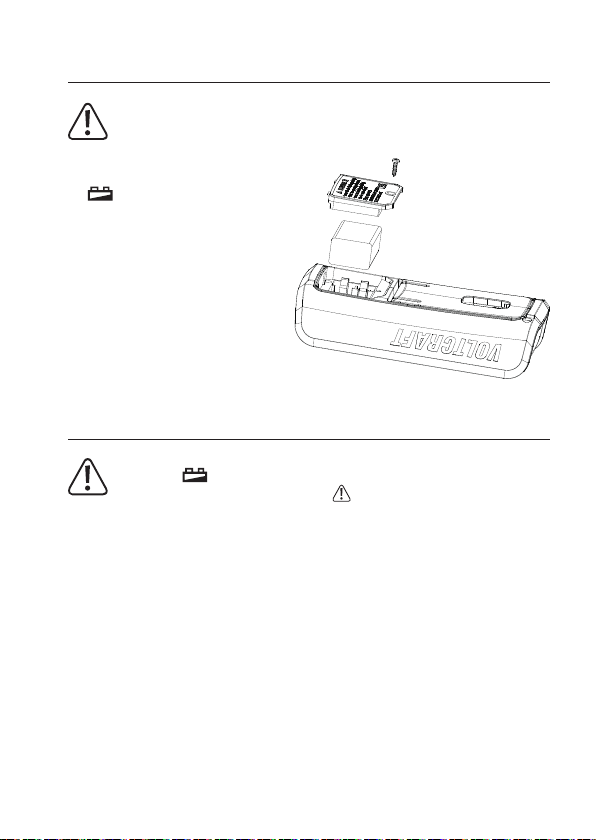

10. Einsetzen/Ersetzen der Batterie bzw. des Akkus ..............................................................14
11. Inbetriebnahme und Verwendung .....................................................................................14
a) Einschalten.................................................................................................................14
b) Messung von AC-/DC-Spannung ...............................................................................15
c) MessungdesWiderstands(Ω)...................................................................................16
d) Durchgangsprüfung ( )...........................................................................................17
e) Messung der Temperatur ...........................................................................................18
f) Messung des Stroms..................................................................................................19
g) Kontaktlose Wechselspannungsmessung „NCV“.......................................................21
2

h) Batterietest.................................................................................................................22
12. Zusatzfunktionen...............................................................................................................23
a) Zugriff auf Unterfunktionen.........................................................................................23
b) Messbereich...............................................................................................................23
c) HOLD-Funktion ..........................................................................................................23
d) Abschaltautomatik......................................................................................................24
e) Taschenlampenfunktion..............................................................................................24
13. Austauschen der Sicherung ..............................................................................................25
14. Problembehandlung ..........................................................................................................25
15. Wartung und Reinigung.....................................................................................................26
a) Reinigung...................................................................................................................26
b) Wartung......................................................................................................................26
16. Entsorgung........................................................................................................................27
a) Produkt.......................................................................................................................27
b) Batterien/Akkus..........................................................................................................27
17. Technische Daten..............................................................................................................28
a) Allgemeines................................................................................................................28
b) Sicherungen...............................................................................................................29
c) Messtoleranzen..........................................................................................................29
d) Messung von Gleichspannung (DC) ..........................................................................29
e) Messung von Wechselspannung (AC).......................................................................30
f) MessungdesWiderstands(Ω)...................................................................................30
g) Messung von Gleichstrom (DC) .................................................................................31
h) Durchgangsprüfung....................................................................................................31
i) Batterietest.................................................................................................................32
j) Messung der Temperatur ...........................................................................................32
k) Messung von Wechselstrom (AC)..............................................................................33
3

1. Einführung
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns für den Kauf dieses Produkts.
Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen.
Um diesen Zustand zu erhalten und einen sicheren Betrieb zu gewährleisten, müssen Sie als
Anwender diese Bedienungsanleitung beachten!
Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise
zur Inbetriebnahme und Handhabung. Daran sollten Sie auch denken, wenn Sie
dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung
zum Nachlesen auf!
Bei technischen Fragen wenden Sie sich bitte an:
Deutschland: www.conrad.de
Österreich: www.conrad.at
Schweiz: www.conrad.ch
2. Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.
com/downloads herunter oder scannen Sie den abgebildeten QR-Code.
Befolgen Sie die Anweisungen auf der Webseite.
4

3. Symbol-Erklärung
Das Symbol mit dem Blitz im Drei-
eck weist auf Gefahren für Ihre Ge-
sundheit hin, z. B. Stromschläge.
Das Symbol mit dem
Ausrufezeichen im Dreieck weist
auf wichtige Informationen in dieser
Bedienungsanleitung hin. Lesen
Sie diese Informationen immer
aufmerksam.
Das Pfeilsymbol weist auf
besondere Informationen und
Empfehlungen zur Bedienung hin.
Dieses Gerät ist CE-konform
und entspricht den geltenden
europäischen Richtlinien.
Schutzklasse 2 (doppelte oder
verstärkte Isolierung, schutzisoliert).
Erdpotential
Dieses Produkt wurde einer Konfor-
mitätsbewertung für den GB-Raum
unterzogen und erfüllt sämtliche An-
forderungen der für Großbritannien
geltenden Richtlinien.
CAT II Es ist zum Überprüfen und Messen
von Stromkreisen, die direkt an die
Verbrauchsstellen (u. a. Steckdosen)
des Niederspannungsnetzes
angeschlossen sind, geeignet.
CAT III Es eignet sich außerdem zum
Überprüfen und Messen von
sämtlichen der an die Verteilung
bzw. die Niederspannungsanlage
des Gebäudes angeschlossenen
Stromkreise.
Gleichstrom
Wechselstrom
5

4. Bestimmungsgemäße Verwendung
Bei diesem Produkt handelt es sich um ein Digital-Multimeter (DMM), bei dem die Messwerte
auf einem digitalen Display angezeigt werden. Das DMM ist für den Einsatz an professionellen,
industriellen und von Heimwerkern eingerichteten Stromkreisen vorgesehen, die der Messka-
tegorie CAT III oder einer kleineren Kategorie zuzuordnen sind. Das Gerät ist ausschließlich
für den Innengebrauch bestimmt. Kontakt mit Feuchtigkeit muss unbedingt vermieden werden.
Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder ver-
ändern. Sollten Sie das Produkt für andere als die zuvor beschriebenen Zwecke verwenden,
kann das Produkt beschädigt werden. Eine unsachgemäße Verwendung kann außerdem zu
Gefahren wie Kurzschlüsse, Brände oder elektrischen Schlägen führen. Lesen Sie sich die Be-
dienungsanleitung sorgfältig durch und bewahren Sie sie sicher auf. Reichen Sie das Produkt
nur zusammen mit der Bedienungsanleitung an Dritte weiter.
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen
Inhaber. Alle Rechte vorbehalten.
5. Lieferumfang
• Digital-Multimeter
• Messleitungen (paarweise)
• Temperaturfühler mit Punktkontakt
• 9-V-Blockbatterie
• Bedienungsanleitung
6. Merkmale und Funktionen
• Messung von AC-/DC-Spannung
• Messung von AC-/DC-Strom bis 10 A
• Symbol für den akustischen Durchgangs-
prüfer
• HOLD-Funktion
• Abschalt
• Display mit automatischer Hintergrundbe-
leuchtung
• 4000 Counts
• True RMS
• Automatischer Messbereich
• 600-V-Hochleistungssicherungen
• Messkategorie CAT III, 600 V
• Messung der Temperatur
• Taschenlampenfunktion
6

7. Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie insbesondere
die Sicherheitshinweise. Sollten Sie die in dieser Bedienungsanleitung aufgeführten
Sicherheitshinweise und Informationen für einen ordnungsgemäßen Gebrauch nicht
beachten, übernehmen wir keine Haftung für daraus resultierende Personen- oder
Sachschäden. Darüber hinaus erlischt in solchen Fällen die Gewährleistung/Garantie.
a) Allgemeines
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte
andernfalls für Kinder zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direkter
Sonneneinstrahlung, starken Erschütterungen, hoher Feuchtigkeit, Nässe,
brennbaren Gasen, Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer
Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere
Betrieb ist nicht mehr gewährleistet, wenn das Produkt
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen
gelagert wurde oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder sogar das
Herunterfallen aus geringer Höhe können das Produkt beschädigen.
• Wenden Sie sich an eine Fachkraft, sollten Sie Zweifel in Bezug auf die
Arbeitsweise, die Sicherheit oder den Anschluss des Geräts haben.
• Lassen Sie Wartungs-, Änderungs- und Reparaturarbeiten ausschließlich von
einer Fachkraft bzw. einer zugelassenen Fachwerkstatt ausführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht
beantwortet wurden, wenden Sie sich an unseren technischen Kundendienst
oder anderes Fachpersonal.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des
Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen
7

und Betriebsmittel zu beachten.
• In Schulen, Ausbildungsstätten, Computer- oder Selbsthilfewerkstätten muss der
Umgang mit Messgeräten durch geschultes Personal in verantwortungsvoller
Weise überwacht werden.
• Vergewissern Sie sich vor jeder Verwendung, dass Ihr Prüfgerät ordnungsgemäß
funktioniert, indem Sie eine Spannung messen, die Ihnen bereits bekannt ist.
b) Angeschlossene Geräte
• Beachten Sie stets auch die Sicherheits- und Bedienhinweise der übrigen Geräte,
die an dieses Produkt angeschlossen sind.
c) Sicherung
• Eine defekte Sicherung ist durch eine baugleiche neue Sicherung zu ersetzen.
Das Reparieren oder Überbrücken einer defekten Sicherung ist nicht gestattet,
da dies einen Brand verursachen oder einen tödlichen elektrischen Schlag nach
sich ziehen könnte.
d) Batterien/Akkus
• Achten Sie beim Einlegen der Batterie/des Akkus auf die richtige Polung.
• Entfernen Sie die Batterie / den Akku, wenn Sie das Gerät längere Zeit nicht
verwenden, um Beschädigungen durch Auslaufen zu vermeiden. Auslaufende
oder beschädigte Batterien/Akkus können bei Hautkontakt Säureverätzungen
hervorrufen. Beim Umgang mit beschädigten Batterien/Akkus sollten Sie daher
Schutzhandschuhe tragen.
• Bewahren Sie Batterien/Akkus außerhalb der Reichweite von Kindern auf. Lassen
Sie Batterien / Akkus nicht frei herumliegen, da diese von Kindern oder Haustieren
verschluckt werden könnten.
• Alle Batterien/Akkus sollten zum gleichen Zeitpunkt ersetzt werden. Das Mischen
von alten und neuen Batterien/Akkus im Gerät kann zum Auslaufen der Batterien/
Akkus und zur Beschädigung des Geräts führen.
• Nehmen Sie keine Batterien / Akkus auseinander, schließen Sie sie nicht kurz und
werfenSiesienichtinsFeuer.VersuchenSieniemals,nichtauadbareBatterien
aufzuladen. Es besteht Explosionsgefahr!
8

e) Multimeter
• Nehmen Sie das das Messgerät niemals unmittelbar nachdem es von einer kalten
in eine warme Umgebung gebracht wurde in Betrieb. Das dabei entstehende
Kondenswasser kann zu irreparablen Schäden am Produkt führen. Lassen Sie
das Produkt deshalb stets zuerst auf Zimmertemperatur kommen.
• Vergewissern Sie sich vor jeder Messung, dass das Multimeter auf die richtige
Funktion eingestellt ist.
• Um einen elektrischen Schlag zu vermeiden, sollten Sie während der Messung
weder direkt noch indirekt mit den Anschlüssen/Messpunkten in Berührung
kommen. Überprüfen Sie das Messgerät vor jeder Messung auf Beschädigungen.
Führen Sie auf keinen Fall Messungen durch, wenn die Schutzisolierung
beschädigt (eingerissen, abgerissen usw.) ist.
• Sehen Sie von der Verwendung während eines Gewitters unbedingt ab.
• Verwenden Sie das Produkt nicht in unmittelbarer Nähe von starken magnetischen
oder elektromagnetischen Feldern, Sendeantennen oder HF-Generatoren.
Messergebnisse könnten andernfalls erheblich beeinträchtigt werden.
• Sobald die Anzeige für eine geringe Ladekapazität der Batterie/des Akkus
erscheint,solltenSiedieBatterieersetzenbzw.denAkkuwiederauaden,um
sicherzustellen, dass Sie stets genaue Messergebnisse erhalten.
• Beachten Sie die Angaben, die sich neben den Warnschildern an den
Anschlüssen für die Messleitungen benden. Die gemessene
Spannung oder der gemessene Strom darf die vermerkten Werte nicht
überschreiten!
• Verwenden Sie das Messgerät unter keinen Umständen bei geöffnetem Gehäuse.
!LEBENSGEFAHR!
9

f) Messspitzen
• Die Kabel der Messspitzen sind in einer Art und Weise gefertigt, dass
sich ihr Verschleiß deutlich erkennen lässt. Bei Beschädigung wird eine
zweite Isolierschicht in einer anderen Farbe sichtbar. Tritt dieser Fall ein,
ist die Verwendung des Messzubehörs nicht mehr gestattet und für einen
entsprechenden Ersatz zu sorgen.
• Achten Sie während der Messung darauf, die Messspitzen ausschließlich an den
gekennzeichnetenGriffächenzuumfassen.
• Bei Verwendung der Messspitzen ohne
Abdeckkappen dürfen Messungen
zwischen dem Messgerät und dem
Erdpotential nicht oberhalb der
Messkategorie CAT II durchgeführt
werden.
• Bei Messungen in der Messkategorie
CAT III. dürfen die Messspitzen nur mit
daran angebrachten Abdeckkappen (max. 4 mm freie Kontaktlänge) verwendet
werden, um unbeabsichtigte Kurzschlüsse während der Messung zu vermeiden.
Die Abdeckkappen sind im Lieferumfang enthalten.
• Die Messspitzen müssen bei jeder Änderung der Messfunktion vom zu
messenden Objekt getrennt werden.
• Die Spannung zwischen den Anschlusspunkten des Messgeräts und dem Erdpo-
tential darf 600 V (DC/AC) in CAT III nicht überschreiten.
• Lebensgefahr durch einen elektrischen Schlag! Bei Spannungen, die einen Wert
von 30 Veff oder 42,4 Vs (Wechselspannung) bzw. 60 V (Gleichspannung) über-
schreiten, sollten Sie stets besondere Vorsicht walten lassen.
• Für Messungen an einem Stromversorgungsnetz dürfen ausschließlich Prüfspit-
zen verwendet werden, die alle relevanten Anforderungen der Norm EN 61010-
031 erfüllen und mindestens für die Messkategorie CAT III (600 V, 10 A) ausgelegt
sind.
10

8. Bedienelemente und Komponenten
a) Übersicht
1 2 3 5 6 13
8
7
9 10 11
12
14
4
1 Taste HOLD
2 Messbereich für kontaktlose Spannungs-
messung
3 Taschenlamp
4 Dreifarbige LED-NCV-Anzeige
5 Display
6 Taste SEL
7 Taste RANGE
8 Funktionswahlschalter
9 10 A max-Buchse
10 COM-Buchse
11 -Buchse
12 Taste (Torche)
13 Batterie-/Akkufachabdeckung
14 Ausklappbarer Standfuß
11

b) Funktionswahlschalter
• Mit dem Wahlschalter wählen Sie zwischen
den Funktionen.
• Die Option „Auto“ für die automatische
Festlegung des Messbereichs ist für die
meisten der verfügbaren Messfunktionen
aktiviert.
• Einige Funktionen sind mit Unterfunktionen
belegt, die rot gekennzeichnet sind und
durch Drücken der Taste SEL verwendet
werden können.
• Bringen Sie de Funktionswahlschalter bei
Nichtgebrauch stets in die Stellung „OFF“.
Funktion Beschreibung
V , V , mV Messung von AC/DC-Spannung
ΩMessung des Widerstands
Durchgangsprüfung
°C/°F Messung der Temperatur
µA , mA , A Messung von AC-/DC-Strom
NCV Berührungslose Wechselspannungsmessung
BATT 1,5 V / 9 V / 12 V Batteriespannungsmessung
OFF Ausschalten
12

9. Display und Symbole
Symbol Beschreibung
Niedrige Batterie- bzw. Akkukapazität
Abschaltautomatik
Auto Automatischer Messbereich
Messwert wird vorübergehend dauerhaft angezeigt
Hochspannung
AC Wechselspannung erkannt
DC Gleichspannung erkannt
mV, V Einheiten der elektrischen Spannung: Millivolt, Volt
µA, mA, A Einheiten der elektrischen Stromstärke: Mikroampere, Milliampere,
Ampere
Ω, kΩ, MΩ Einheiten des elektrischen Widerstands: Ohm, Kiloohm, Megaohm
°C/°F Messung der Temperatur
OL Keine Kontinuität (Schaltung unterbrochen) oder Widerstand über-
steigt Höchstwert.
NCV Berührungslose Wechselspannungsmessung
13

10. Einsetzen/Ersetzen der Batterie bzw. des Akkus
Schalten Sie vor dem Öffnen der hinteren Abdeckung die Stromversorgung zur Schaltung
aus und trennen Sie die Messleitungen sowohl von den Eingangsanschlüssen als auch
von der Schaltung.
1. Beträgt die Spannung der Batterie/des
Akkus ≤ 6 V ±0,2 V, wird das Symbol
für eine geringe Ladekapazität der
Batterie/des Akkus im Display angezeigt.
2. Bringen Sie daraufhin den
Funktionswahlschalter in die
Stellung „OFF“ und entfernen
Sie die Messleitungen von den
Eingangsanschlüssen.
3. Anschließend können Sie die Schraube
herausdrehen, das Batterie-/Akkufach
sicher entfernen und die Batterie
austauschenbzw.denAkkuauaden.
11. Inbetriebnahme und Verwendung
Ersetzen Sie die Batterie durch eine neue bzw. laden Sie den Akku wieder auf, sobald
das Symbol für einen niedrigen Batterie-/Akkustand eingeblendet wird. Beachten
Sie die Angaben neben den Warnschildern , die sich neben den Anschlüssen für die
MessleitungendesDMMbenden.DiegemesseneSpannungoderdergemesseneStrom
darf die vermerkten Werte nicht überschreiten!
Vergewissern Sie sich, dass das DMM ordnungsgemäß funktioniert, indem Sie es an
einer Ihnen bekannten Spannungsquelle testen.
Um unverfälschte Messergebnisse zu erhalten, sollten Sie stets sicherzustellen, dass
sowohldieMessspitzenalsauchsämtlicheKontaktächenfreivonVerunreinigungen
oder anderweitigen Rückständen sind.
a) Einschalten
• Einschalten: Bringen Sie den Funktionswahlschalter in die Stellung der gewünschten
Messfunktion.
• Ausschalten: Bringen Sie den Funktionswahlschalter in die Stellung „OFF“. Schalten Sie
das Messgerät bei Nichtgebrauch immer aus.
14

b) Messung von AC-/DC-Spannung
 Die Eingangsimpedanz beträgt etwa 10 MΩ und führt somit nicht zu einer
nennenswerten Belastung der Schaltung.
1. Bringen Sie zunächst den Funktionswahlschalter in die entsprechende Stellung.
• Bei der Messung von Gleichspannung (V) wird
„DC“ im Display angezeigt.
- Mit einem Druck auf die Taste RANGE
wechseln Sie zwischen den Messbereichen
(erkennbar an der Verschiebung der
Dezimalstelle).
• Bei der Messung von Wechselspannung (V)
wird „AC“ im Display angezeigt.
- Drücken Sie kurz die SEL-Taste, um zwischen
“DC” und “AC” zu wechseln.
2. Schließen Sie nun die Messleitungen an die
Anschlüsse an.
- Die rote Messleitung muss an den
-Anschluss angeschlossen werden.
- Die schwarze Messleitung ist an den COM-Anschluss anzuschließen.
3. Schließen Sie dann die Messspitzen an die richtigen Prüfstellen in der Schaltung an.
- Rot: Pluspol „+“.
- Schwarz: Minuspol „-“.
4. Die Spannungswerte können jetzt vom Display abgelesen werden.
- Messung von Gleichspannungen (V): Erscheint ein Minuszeichen „-“ vor dem Wert, ist
die gemessene Spannung negativ (oder die Messleitungen sind vertauscht).
- Bei der Messung von Wechselspannungen erhalten Sie stets die tatsächlichen
Effektivwerte.
Liegen die Messwerte außerhalb des Messbereichs (>600 V), werden Sie durch einen
Signalton darauf hingewiesen.
5. Trennen Sie nach Abschluss der Messung die Messleitungen vom Gerät und bringen Sie
den Funktionswahlschalter in die Stellung „OFF“.
15

c) Messung des Widerstands (Ω)
Stellen Sie sicher, dass alle Schaltungsteile, Schaltkreise, Komponenten und anderen
Messobjekte von der Spannungsversorgung getrennt und vollständig entladen sind.
1. Bringen Sie zunächst den Funktionswahlschalter in die Stellung .
2. Drücken Sie viermal hintereinander auf die SEL-Taste, um die Funktion für die Messung des
Widerstands auszuwählen. Im Display erscheint daraufhin das Symbol „Ω“.
3. Schließen Sie nun die Messleitungen an die
Anschlüsse an.
- Die rote Messleitung muss an den
-Anschluss angeschlossen werden.
- Die schwarze Messleitung ist an den COM-
Anschluss anzuschließen.
4. Schließen Sie dann die Messspitzen an die
richtigen Prüfstellen in der Schaltung an.
- Rot: Pluspol „+“.
- Schwarz: Minuspol „-“.
Prüfen Sie die Leitungen auf Durchgang,
indem Sie die beiden Messleitungen
miteinander verbinden. Der Impedanzwert
sollte ≤ 0,5 Ω (Eigenimpedanz der
Messleitungen) betragen. Beträgt der Wert
≥0,5Ω,überprüfenSiedieVerbindungenzwischenAnschlüssenundMessleitungen
und inspizieren beide auf mögliche Schäden.
5. Die Widerstandswerte können jetzt vom Display abgelesen werden.
- Erscheint „OL“ im Display, wurde der maximale Messbereich überschritten oder die
Schaltung ist unterbrochen.
- Bei der Messung hoher Widerstände ist es ganz normal, dass einige Sekunden vergehen,
bis sich die Messwerte stabilisiert haben.
6. Trennen Sie nach Abschluss der Messung die Messleitungen vom Gerät und bringen Sie
den Funktionswahlschalter in die Stellung „OFF“.
16

d) Durchgangsprüfung ( )
Stellen Sie sicher, dass alle Schaltungsteile, Schaltkreise, Komponenten und anderen
Messobjekte von der Spannungsversorgung getrennt und vollständig entladen sind.
1. Bringen Sie zunächst den Funktionswahlschalter in die Stellung .
2. Drücken Sie 1x hintereinander auf die SEL-Taste,
um die Funktion für die Durchgangsprüfung
auszuwählen. Im Display erscheint daraufhin das
Symbol „ “.
3. Schließen Sie nun die Messleitungen an die
Anschlüsse an.
- Die rote Messleitung muss an den
-Anschluss angeschlossen werden.
- Die schwarze Messleitung ist an den COM-
Anschluss anzuschließen.
4. Schließen Sie dann die Messspitzen an die
richtigen Prüfstellen in der Schaltung an.
5. Bei einem Widerstand von ≤ 10 Ω werden Sie
durch einen Signalton darauf hingewiesen, dass
die Messpunkte elektrisch miteinander verbunden
sind.
- Widerständevon≤400ΩentsprechenhierbeidemzulässigenMessbereich.
- Erscheint „OL“ im Display, wurde der maximale Messbereich überschritten oder die
Schaltung ist unterbrochen.
6. Trennen Sie nach Abschluss der Messung die Messleitungen vom Gerät und bringen Sie
den Funktionswahlschalter in die Stellung „OFF“.
17

e) Messung der Temperatur
Achten Sie darauf, dass der Temperaturfühler nicht nass wird!
1. Bringen Sie zunächst den Funktionswahlschalter
in die Stellung „°C°F“.
2. Drücken Sie einmal kurz auf die SEL-Taste, um
zwischen den verfügbaren Temperatureinheiten
umzuschalten. Im Display erscheint daraufhin
„°C“ bzw. „°F“.
3. Schließen Sie nun das Thermoelement Typ K an
die Anschlüsse an.
- Der Leiter „TEMP +“ muss an den
-Anschluss angeschlossen werden.
- Der Leiter „COM -“ ist an den COM-Anschluss
anzuschließen.
4. Messen Sie dann die Temperatur an der
Messspitze des Fühlers.
- Beim Einschalten des DMM erscheint zunächst „OL“ im Display.
- Die gemessene Temperatur muss <400 °C / <752 °F (°F = °C × 1,8 + 32) betragen.
5. Trennen Sie nach Abschluss der Messung die Messleitungen vom Gerät und bringen Sie
den Funktionswahlschalter in die Stellung „OFF“.
18

f) Messung des Stroms
Diese Messfunktion ist zur Messung von Netzstrom geeignet.
Schalten Sie stets zuerst die Stromversorgung der Schaltung aus, bevor Sie das
DMM zur Messung in Reihe daran anschließen, um mögliche elektrische Schläge,
Brände oder Verletzungen zu vermeiden.
Sollte Ihnen der Messbereich des zu messenden Stroms unbekannt sein, beginnen
Sie immer mit dem höchsten Messbereich und wechseln bei Bedarf in die darunter
liegenden Bereiche.
Beachten Sie, dass sich in den Eingangsanschlüssen „10A max“ und „mA μA“
jeweils eine Sicherung bendet. Schließen Sie die Messleitungen daher nicht an
Parallelschaltungen an.
Liegen die Messwerte außerhalb des Messbereichs (>10 A), werden Sie durch einen
Signalton darauf hingewiesen.
Messungen an Schaltungen, die eine Stromstärke von >5 A aufweisen, dürfen nur für
max. 30 Sekunden und in Abständen von 15 Minuten durchgeführt werden.
19

1. Bringen Sie den Funktionswahlschalter in die Stellung µA , mA oder A. Im Display
erscheint daraufhin die entsprechende Messeinheit.
2. Drücken Sie einmal kurz auf die SEL-Taste, um zwischen den Funktionen für die Messung
des Gleichstroms „DC“ oder „AC“.
3. Schließen Sie nun die Messleitungen an die Anschlüsse an.
- Die rote Messleitung muss an den oder den 10A max -Anschluss angeschlossen
werden.
- Die schwarze Messleitung ist an den COM -Anschluss anzuschließen.
4. Schließen Sie dann die Messspitzen in Reihe an die Schaltung an.
5. Die Werte können jetzt vom Display abgelesen werden.
- Gleichstrom: Die Polarität wird zusammen mit dem gemessenen Wert angezeigt.
- Wechselstrom: Bei der Messung von Wechselstrom erhalten Sie stets die tatsächlichen
Effektivwerte.
6. Trennen Sie nach Abschluss der Messung die Messleitungen vom Gerät, trennen Sie die
Schaltung von der Stromversorgung und bringen Sie den Funktionswahlschalter in die
Stellung „OFF“.
