W Box Technologies 0E-8P65W4POE User manual

8 Port Fast
Ethernet PoE Switch
0E-8P65W4POE
8 81 1 9 1 4 0 2 9 2 9
Tech Support # 833-574-9124 (Option 2)
[email protected]
Tech Support
# 833-574-9124 (Option 2)
[email protected]

The 8 Port / 4 PoE Ethernet Switch is fully integrated to support security monitoring,
provides fast packet forwarding capability,as well as fast Ethernet transfer rates by
utilizing the appropriate bandwidth to ensure clear images/smooth transmission and
enough bandwidth for high definition video.-
Conforms to IEEE802.3, IEEE 802.3u, IEEE 802.3af, IEEE 802.3at
Provides 8 10/100Base-TX ports
Provides 4 PoE injector and 65W power adapter
High back-plane bandwidth 1.6 Gbps
IEEE802.3x Flow control
EMI standards complies with FCC,CE class B
The transmission distance is related to the connected cable. Standard Cat5e/6 network cable
and the quality of camera will help maximize the furthest distance possible
Notice
8 Port Fast Ethernet PoE Switch
18
Commutateur Fast Ether net PoE à 8 ports

8 Port Fast Ethernet PoE Switch
8 Port/4 PoE Fast Ethernet PoE Switch 1pc
Power adaptor 1pc
AC power cable
1pc
User manual 1pc
12345678DC

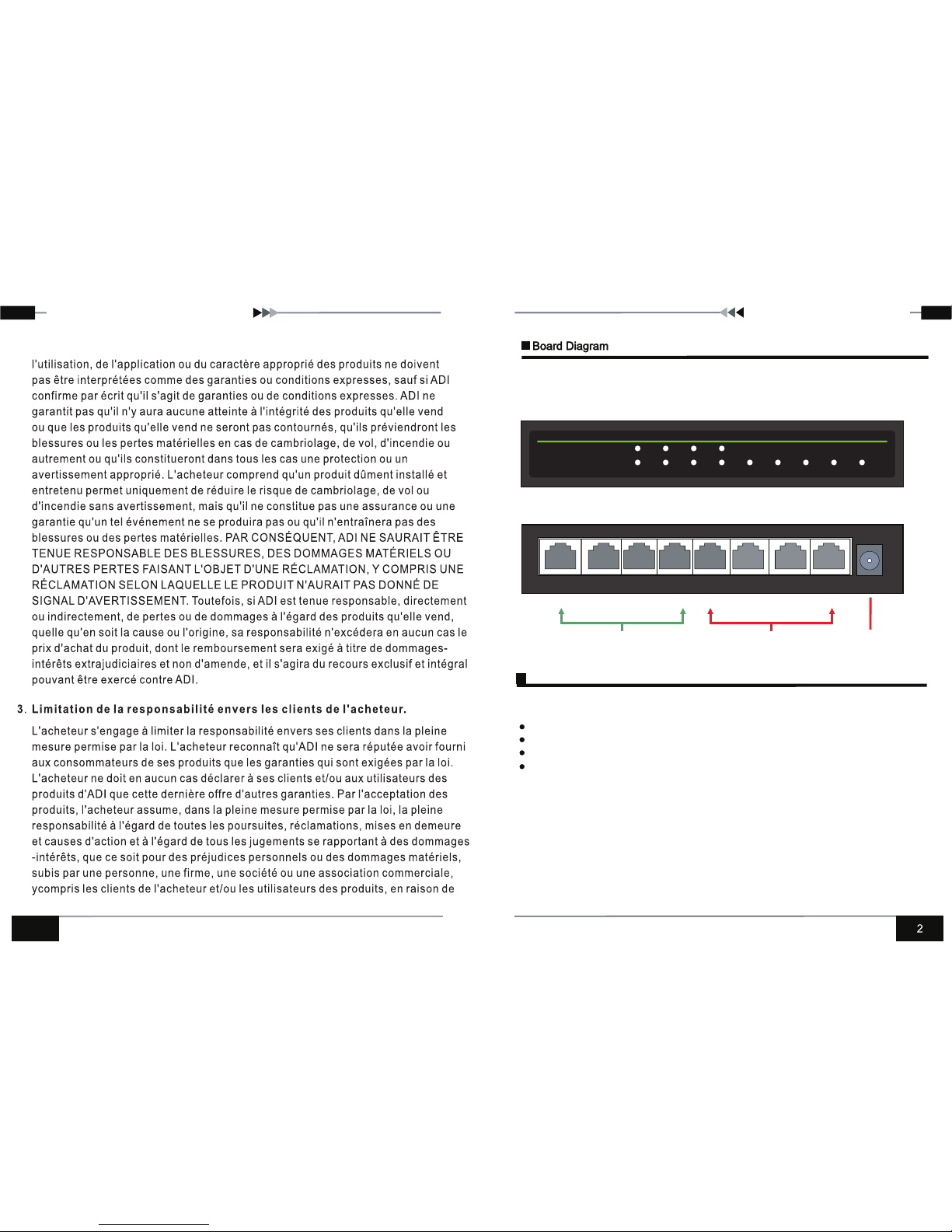

Front
Back
PWR
1
2
3
4
56
7
8
PoE
Link/Act
8 Port Fast Ethernet PoE Switch
0E-8P65W4POE
Please check the following items before installation. If any items are missing,
please contact ADI or the installing company.
Please follow the below installation steps
1) Please turn off the power signal and the display devices power before installation.
Please note:Installing with the power on will damage the equipment.

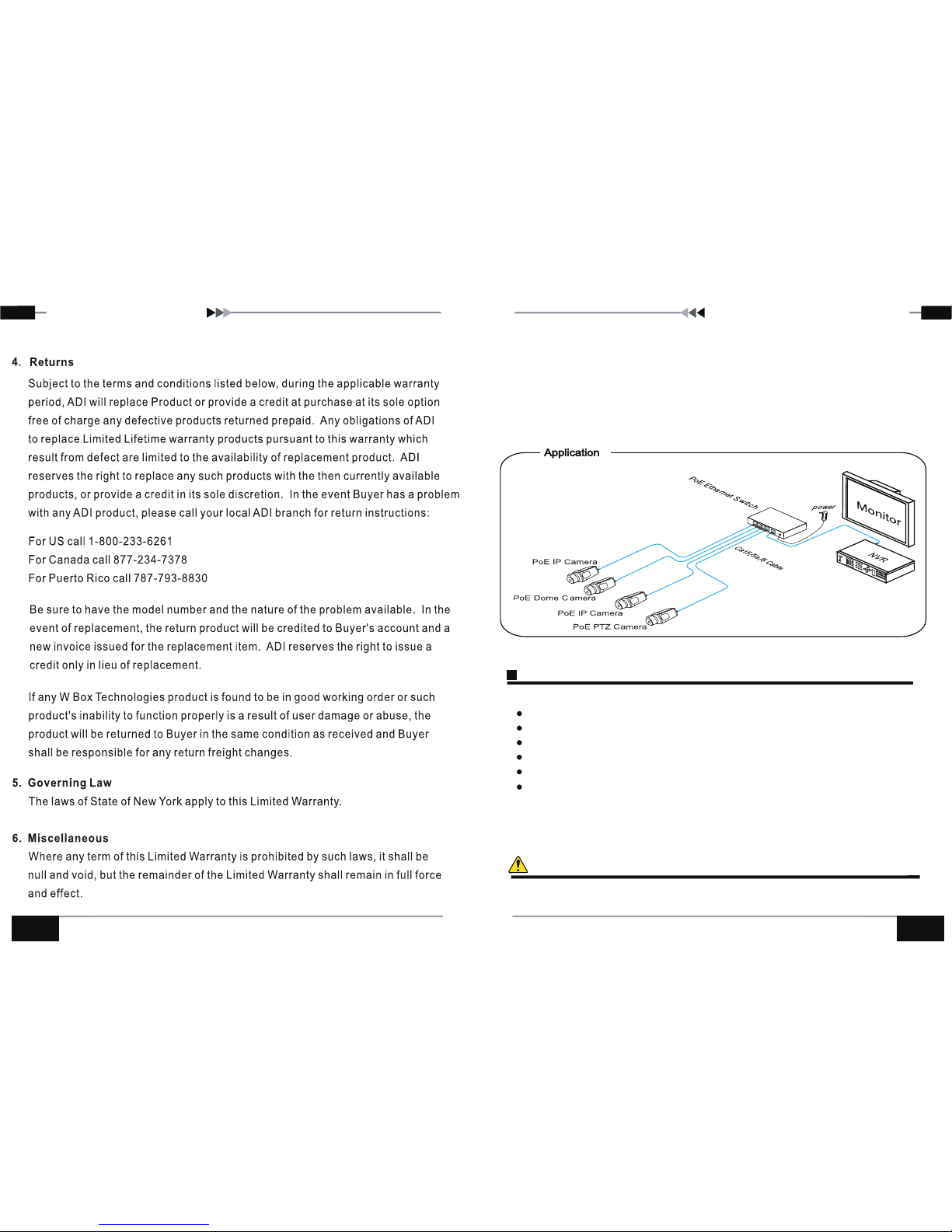

2) Use a network cable to connect the PoE IP camera or other devices to 5-8th PoE
port of the PoE Switch.
3) Use a network cable to connect equipment to up link port and NVR or computer
4) Connect the power adapter
6) Ensure the POE Switch with power and work properly.
5) Check if the installation is correct, the equipment is in good condition and the connection
is stable; then connect power to the system
8 Port Fast Ethernet PoE Switch
Ethernet Port POE Port DC Power
Input port
Installation Steps
17
Commutateur Fast Ether net PoE à 8 ports

Power

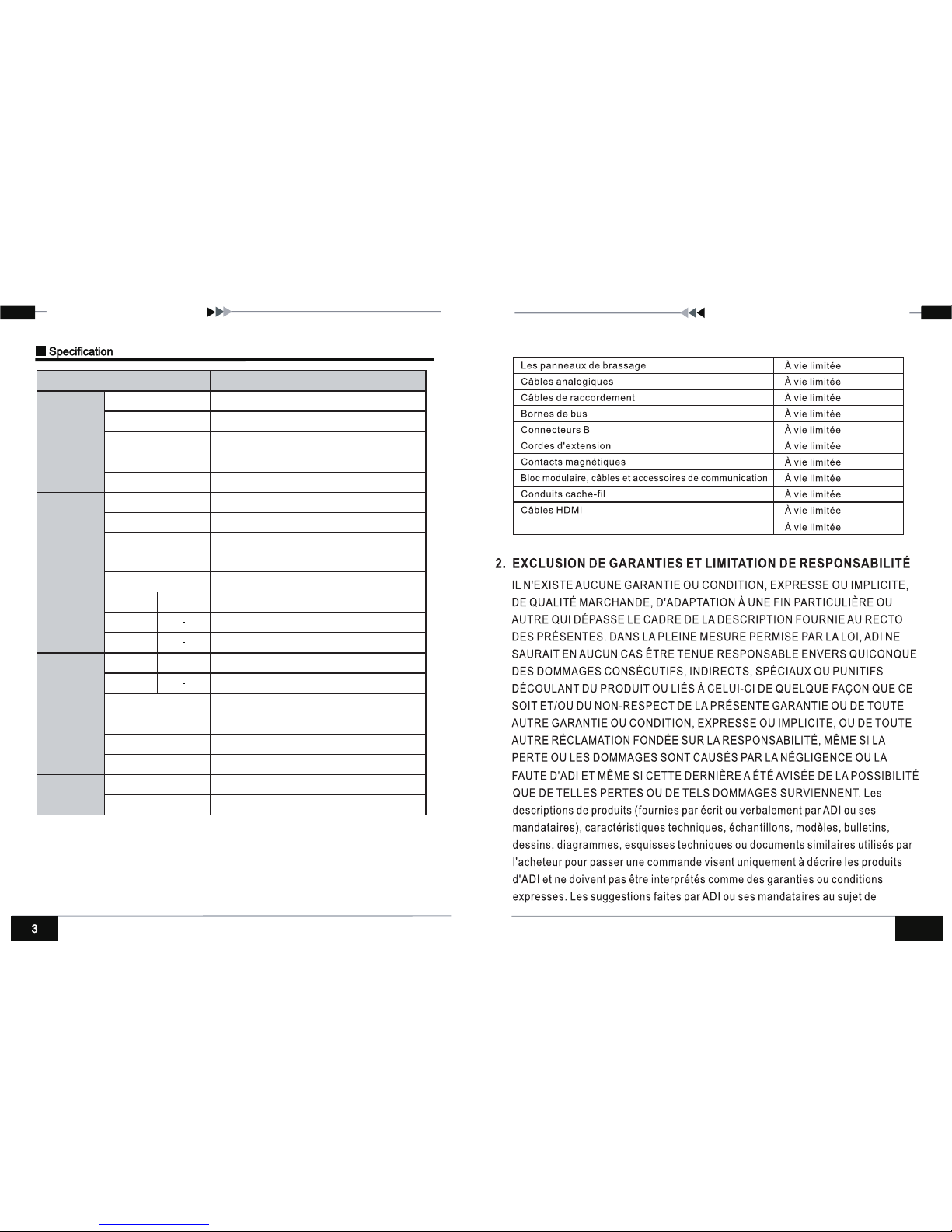

PoE Power Budget
Power Supply
Voltage Range
62W for PoE
External power supply
DC 48V
Ethernet
Transmission Distance
Speed
100Meter (328ft)
1-8 Port: 10/100Mbps
Switching capacity
Ethernet Standard
1.6G
IEEE 802.3/802.3u/802.3ab/802.3af/at
Transfer Rate 14,880 pps for 10Mbps
148,800 pps for 100Mbps
1K MAC address tableMACAddress
On
Blinks
Off
Green
LINK/ACT
Network Switch
The port is connecting
The port is receiving or transmitting data
The port is not linked successfully with the device
On
Off
PD is connected
No PD is connected or power forwarding fails
PoE pinassignment V+(RJ45 Pin 1,2), V-(RJ45 Pin 3, 6)
Green
POE
Working
Environment
Mechanical
Working Temperature 0℃~40℃
Storage Temperature -40℃~70℃
Humidity Non condensing 0~85%
Dimension L* W * H 5 26/64" x 3" x 1"
Color Black
Specification change will not be noticed
Item Description
8 Port Fast Ethernet PoE Switch
16
Commutateur Fast Ether net PoE à 8 ports
Commutateur réseau/Commutateur PoE

8 Port Fast Ethernet PoE Switch
Make sure the equipment is installed according to the manufactures installation guide.
Confirm RJ45 cable order meets EIA/TIA 568A or 568B standard.
Every PoE port can provide PoE equipment maximum power less than 30W, please
do not connect the PoE equipment with power over 30W.
Replace the equipment with a proper functioning 8 Port PoE Ethernet Switch to
check if the equipment is damaged.
Please contact W Box Tech Support 833-574-9124 (Option 2),
email at info @wboxtech.com or the installing company
Total PoE power between all 4 PoE ports is limited to 62W

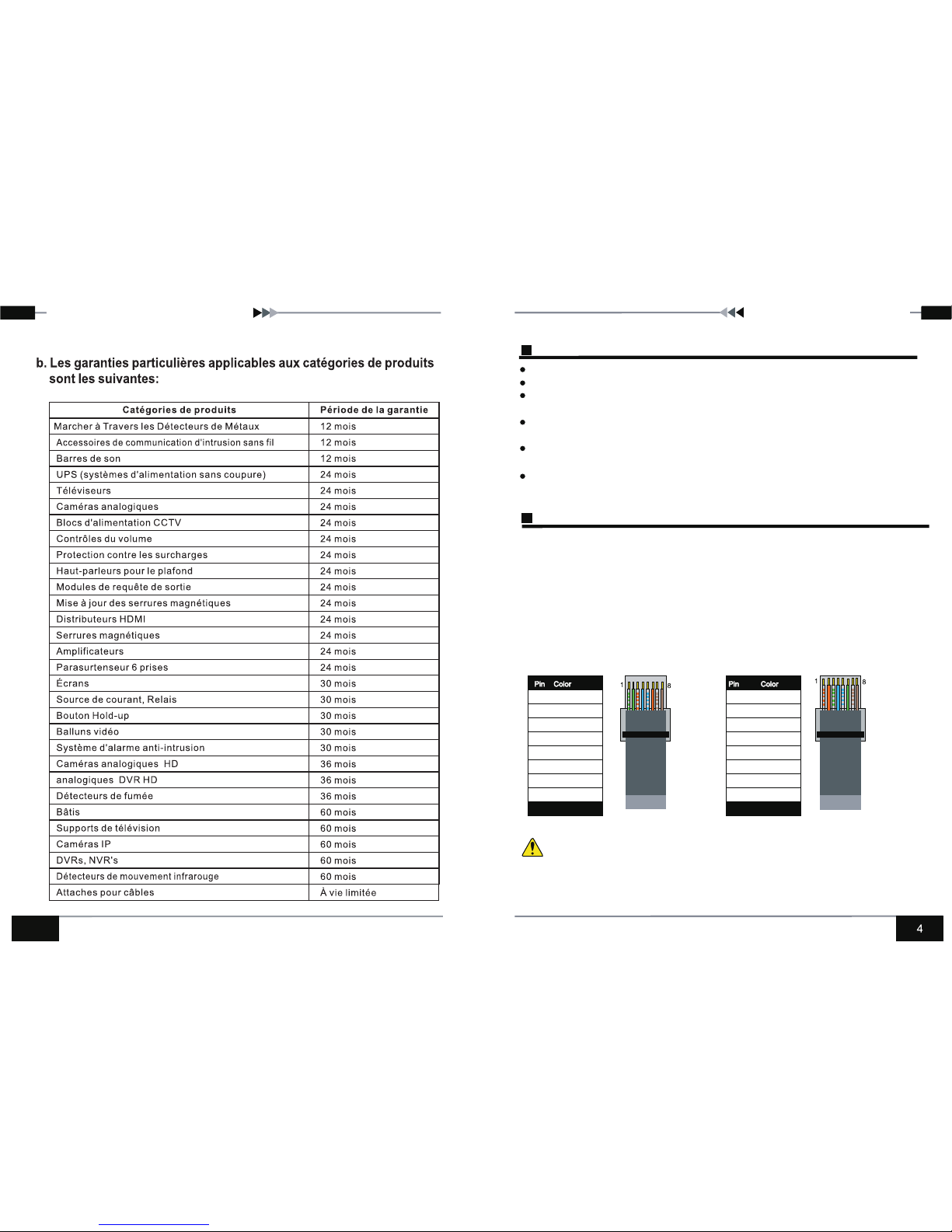

Instruments to be used: wire crimper, network tester and wire sequence of RJ45 plug
should conform with EIA/TIA568A or 568B.
1 Please remove 2 cm of the insulating layer and bare 8 pairs UTP cable
2 Separate the 8 pairs UTP cable and straighten
3 Line up the 8 pieces of cables per EIA TIA 568A or 568B
4 Cut off the cables to leave 1.5cm bare wire
5 Plug 8 cables into RJ45 plug make sure each cable is in each pin
6 Use the wire crimper to crimp
7 Repeat above steps to make additional ends
8 Use network tester to test the cable
1 White/Green
2 Green
3 White/Orange
4 Blue
5 White/Blue
6 Orange
7 White/Brown
8 Brown
1 White/
2
3 White/Green
4 Blue
5 White/Blue
6
7 White/Brown
8 Brown
Orange
Orange
Green
EIA/TIA 568A EIA/TIA 568B
Notice
When choose RJ45 make sure if one end is EIA/TIA568A then other end should also be EIA/TIA568A,
When choose RJ45 make sure if one end is EIA/TIA568B. then other end should also be EIA/TIA568B,
Trouble Shooting
Plug Producing Method
15
Commutateur Fast Ether net PoE à 8 ports

8 Port Fast Ethernet PoE Switch
514
Commutateur Fast Ether net PoE à 8 ports

6
8 Port Fast Ethernet PoE Switch
13
Assurez-vous que l'équipement est installé selon les directives du guide d'installation
du fabricant.
Confirmez que l'ordre de câblage du RJ45 répond aux normes EIA/TIA568A ou 568B.
La puissance maximale admissible par le port PoE vers l'équipement est de 30 W.
Ne branchez pas un équipement PoE qui consomme plus de 30 W.
Remplacez l'équipement avec un commutateur Ethernet PoE à 8 ports fonctionnel pour
vérifier si l'équipement est endommagé.
Veuillez communiquer avec le fournisseur si le problème persiste.
La puissance PoE totale entre les 4 ports PoE est limitée à 62 W.
Instruments à utiliser : ondulateur de fils, testeur de réseau. La séquence de câblage
de la prise RJ45 doit être conforme à EIA/TIA568A ou 568B.
1 Retirez 2 cm de la gaine isolante et dénudez un câble UTP à 8 paires
2 Séparez les 8 paires du câble UTP et étendez-les
3 Alignez les 8 tiges du câble selon les normes EIA TIA 568A ou 568B
4 Coupez les câbles pour laisser une longueur dénudée de 15 cm
5 Branchez 8 câbles dans la prise RJ45; assurez-vous que chaque câble est dans
chaque broche
6 Utilisez l'ondulateur de fils pour les replier
7 Répétez les 6 étapes précédentes pour l'autre extrémité
8 Utilisez le testeur de réseau pour vérifier le bon fonctionnement du câble
1 White/Green
2 Green
3 White/Orange
4 Blue
5 White/Blue
6 Orange
7 White/Brown
8 Brown
1 White/
2
3 White/Green
4 Blue
5 White/Blue
6
7 White/Brown
8 Brown
Orange
Orange
Green
EIA/TIA 568A EIA/TIA 568B
Avis
Lorsque vous optez pour un RJ45, assurez-vous qu'une extrémité soit conforme à EIA/TIA568A; l'autre
doit aussi être conforme à EIA/TIA568A.
Lorsque vous optez pour un RJ45, assurez-vous qu'une extrémité soit conforme à EIA/TIA568B; l'autre
doit aussi être conforme à EIA/TIA568B.
Dépannage
Méthode de branchement
Commutateur Fast Ether net PoE à 8 ports
Veuillez suivre les étapes si l'équipement présente une défaillance.

12
7
8 Port Fast Ethernet PoE Switch
Alimentation
Capacité de puissance PoE
Bloc d'alimentation
Plage de tension
62 W pour la PoE
Bloc d'alimentation externe
48 V CC
Ethernet
Distance de transmission
Vitesse
100 mètres (328 pi)
Ports 1 à 8 : 10/100 Mb/s
Capacité de commutation
Norme Ethernet
1.6G
IEEE 802.3/802.3u/802.3ab/802.3af/at
Débit de transfert 14,880 pps pour 10 Mb/s
148,800 pps pour 100 Mb/s
Table d'adresses MAC 1KAdresse MAC
Marche
Clignote
Arrêt
Vert
LIAISON/ACT
Commutateur
réseau
Le port se connecte
Le port reçoit ou transmet des données
La liaison entre le port et le périphérique a échoué
Marche
Arrêt
PD connecté
Aucun PD n'est connecté ou échec de transmission de puissance
Attribution du NIP PoE
V+(broche RJ45 1,2), V-(broche RJ45 3, 6)
Vert
POE
Environnement
de
fonctionnement
Mécanique
Température de fonctionnement
de 0 ℃ à 40 ℃
Température d'entreposage
de -40 ℃ à 70 ℃
Humidité sans condensation
0 à 85 %
Dimensions L* l * H 5 26/64 po x 3 po x 1 po
Couleur Noir
Une modification de caractéristique ne sera pas considérable.
Unité Description
Spécification
Commutateur Fast Ether net PoE à 8 ports
Limited Lifetime
Network Switches/PoE Switches

8
8 Port Fast Ethernet PoE Switch
Commutateur Fast Ether net PoE à 8 ports
Commutateur Fast Ethernet PoE à 8 ports 1pièce
Adaptateur d'alimentation 1pièce
Câble d'alimentation CA 1pièce
Guide de l'utilisateur 1pièce
12345678DC
Avant
Arrière
PWR
1
2
3
4
56
7
8
PoE
Link/Act
8 Port Fast Ethernet PoE Switch
0E-8P65W4POE
Veuillez vérifier la présence de ces unités avant l'installation. Si l'une ou l'autre est manquante,
veuillez communiquer avec le revendeur.
Veuillez suivre les étapes d'installation ci-dessous
1) Coupez l'alimentation du signal et du périphérique d'affichage avant l'installation. Une
installation sous tension endommagera l'équipement de transmission;
2) Utilisez le câble réseau pour raccorder la caméra IP PoE ou d'autres périphériques PD
aux ports PoE 5 à 8 du commutateur PoE.
3) Utilisez un câble réseau pour raccorder le port de liaison montante à un NVR ou à un ordinateur.
4) Branchez l'adaptateur d'alimentation
5) Veillez à ce que l'installation soit correcte, que l'équipement soit en bonne condition et que la
connexion soit stable. Ensuite, mettez le système sous tension.
6) Assurez-vous que l'équipement Ethernet soit alimenté et fonctionne adéquatement.
Ports Ethernet Ports POE Port d'entrée
d'alimentation CC
Étapes d'installation
Schéma
Commutateur Fast Ether net PoE à 8 ports
11

109
8 Port Fast Ethernet PoE Switch
Le commutateur Ethernet PoE à prise en charge de 8 ports Ethernet et 4 ports PoE est conçu
pour être utilisé conjointement avec les écrans HD Ethernet des systèmes de sécurité et pour
les systèmes Ethernet. Le produit est entièrement intégré et offre toutes les caractéristiques
requises par la surveillance de sécurité. Il offre une capacité de transmission rapide des
paquets grâce au débit de transfert de la technologie Fast Ethernet. La bande passante offre
par conséquent des images claires, des transmissions sans accrocs et elle est adaptée aux
exigeantes vidéos haute définition.
Conforme à IEEE802.3, IEEE 802.3u, IEEE 802.3af, IEEE 802.3at
Offre 8 ports 10/100Base-TX
Offre 4 injecteurs PoE et un adaptateur d'alimentation de 65 W
Bande passante d'arrière-plan élevée à 1,6 Gb/s
Commande de flux conforme à la norme IEEE802.3x
Normes EMI conformes à la catégorie B de la FCC, CE
La distance de transmission est dépendante du câble raccordé. Nous conseillons
l'utilisation d'un câble réseau standard Cat5e/6 et d'une caméra de qualité afin d'obtenir
une distance de transmission accrue.
Avis
Commutateur Fast Ether net PoE à 8 ports
Fonctionnalité
