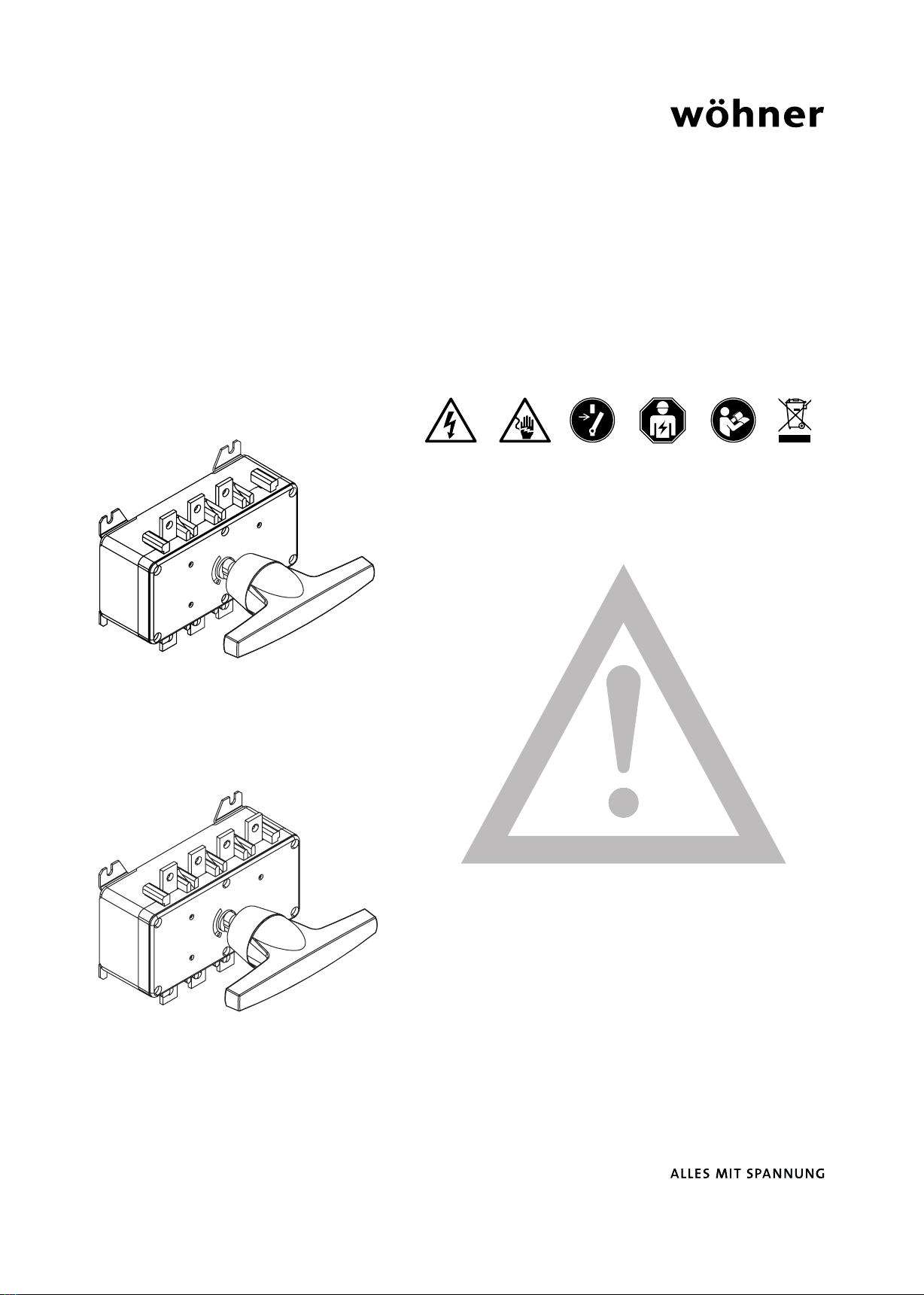

Wöhner CAPUS CP-S32-160/3P User manual

??
®
CAPUS Panel
Interrupteur-sectionneur
Interruptor-Seccionador
Switch-disconnector
Lasttrennschalter
Sezionatore sottocarico
Interruptor-seccionador
隔离开关
CP-S32-160/3P
CP-S32-160/3P+Clamps
CP-S32-160/3P+N 23021
CP-S32-160/4P 23011
CP-S32-160/3P+N+Clamps 23022
CP-S32-160/4P+Clamps 23012
23001
23002
Achtung: Vor Installations- oder Servicearbeiten ist die Stromversorgung
grundsätzlich zu unterbrechen. Arbeiten unter Spannung sind gesondert,
unter Berücksichtigung der gültigen, landesspezifischen Gesetze,
Vorschriften und Normen und dem gegebenen Arbeitsumfeld einzeln zu
bewerten. Die Geräte müssen in einem passenden Gehäuse eingebaut
und gegen Verschmutzung geschützt werden. Inbetriebsetzung und
Wartung nur durch Fachpersonal!
Atención: Para prevenir descargas eléctricas, desconecte la fuente de
alimentación general antes de instalar o manipular. Trabajar bajo tensión
eléctrica debe ser evaluado por separado de acuerdo con las leyes,
reglamentos y normas específi cas de cada país así como el entorno de
trabajo. Debe instalarse en una caja o armario apropiado. Debe protegerse
el producto de los ambientes agresivos. La puesta en marcha y el
mantenimiento hay de hacerlo exclusivamente por personal especializado!
Attention: To prevent electrical shock, disconnect from power source
generally before installing or serving. Working under voltage has to be as-
sessed separately in compliance with the consideration of current country-
specific laws, regulations and standards and the working environment.
Install in suitable enclosure. Keep free from contaminants. To be
commissioned and maintained only by qualifi ed personnel!
Attention: Afin d'éviter les chocs électriques, déconnecter la source avant
installation ou manipulation. Travailler sous tension doit être considéré
conformément aux règlementations et aux normes spécifi ques en vigueur
dans le pays, ainsi qu'aux conditions particulières de l'environnement du
poste de travail. Prévoir une mise en coffret ou armoire appropriée,
protéger le produit contre les environnements agressifs. Mise en service en
entretien: seulement par du personnel spécialisé!
Attenzione: Non eseguire mai interventi con tensione inserita! Interventi
speciali con tensione inserita potranno essere eseguiti soltanto rispettando
le norme e leggi nazionali in vigore e valutando il relativo ambiente di
lavoro. Installare in custodia idonea. Tenere lontano da contaminanti.
Messa in servizio e manutenzione solo da personale specializzato!
Atenção: Para evitar acidentes, desligue a alimentação elétrica antes de
realizar a montagem e colocar em funcionamento. O trabalho sob tensão
deve ser avaliado separadamente levando-se em consideração as leis,
regulamentações e normas de cada país assim como o ambiente de
trabalho. Faça a instalação em um invólucro apropriado. Proteja o produto
de ambientes agressivos. A manutenção e colocação em funcionamento
deve ser realizada somente por profissional especializado!
注意：在进行安装或检修前，请务必先切断电源，为防事故。 如需进行带
电操作，必须根据本国的特定法律、要求、规定、
标准及工作环境进行单独评估。 设备应安装在合适的柜体内，同时应做好
防污染保护。 只有专业人员才能进行调试和维护工作！

10 mm
23901 23904 23907
Tools
Accessories
23915
3/5/6 mm
0,8x3,5 PZ1
23910
23922
23920

1. Mounting plate installation
4x M6x16
2Nm
1.1
2. Connection of conductors
2.1
3.Terminal cover
3.1
4. External handle and Red-Yellow handle
4.1
M6x15
7Nm
S32-160
Cable lugs
DIN 46234 Bars
50mm²- M8
Cables
IEC: stranded, solid, flexible
UL: stranded, solid
10mm
5mm
M6
130mm
90mm
15x3
1
2
0,8x3,5
4.2
3
3mm
1,5Nm
h
h
45

4.3
6
Ø65mm
Ø5mm
54mm
61 mm
4.4
7
5. Pilot Switch
5.1
2
1
PZ1
2Nm
4.5
23904
23907
23910
9
PZ1
2 Nm
8
10
4.6
Subject to change without notice 94212000A Index a
Wöhner GmbH & Co. KG, Mönchrödener Str. 10, 96472 Rödental, Germany www.woehner.com
6.Clamps for cables
7Nm
6mm
h
h=20mm
(1x) 6 - 70mm²
IEC: Stranded,
solid, flexible
UL: stranded,
solid
For more detailed
information
www.woehner.com
6.1
Achtung! Um den Griff abzusperren, die Kunststoffs Kappe wegräumen
Attention! To lock the handle, remove the plastic cap
Atención! Para bloquear la maneta, quitar la tapa plástica
Attention! Pour verrouiller la poignée, enlevez le capuchon en plastique
Attenzione! Per bloccare la maniglia, rimuovere il cappuccio di plastica
Atenção! Para bloquear a manopla, remova o tampão plástico
注意！ 要锁定手柄，请取下塑料盖
