Waeco PERFECTVIEW CAM24 User manual

PerfectView CAM24, CAM27
DE 8 Rückfahrvideokamera
Einbau- und Bedienungsanleitung
EN 23 Rear View Video Camera
Installation and operating manual
FR 37 Caméra vidéo de recul
Notice de montage et d’utilisation
ES 53 Cámara de vídeo de marcha atrás
Instrucciones de montaje y uso
IT 69 Videocamera per la retromarcia
Istruzioni per I’uso e il montaggio
NL 85 Achteruitrijvideocamera
Montagehandleiding en gebruiks-
aanwijzing
DA 101 Bakvideokamera
Installations- og betjeningsvejledning
SV 115 Backningsvideokamera
Monterings- och bruksanvisning
NO 130 Ryggevideokamera
Montasje- og bruksanvisning
FI 144 Peruutusvideokamera
Asennus- ja käyttöohje
_RV-24N_RV-27N.book Seite 1 Montag, 4. Juni 2007 11:42 11

D
Fordern Sie weitere Informationen zur umfangreichen Produktpalette aus dem Hause
WAECO an. Bestellen Sie einfach unsere Kataloge kostenlos und unverbindlich unter
der Internetadresse: www.waeco.de
GB
We will be happy to provide you with further information about WAECO products.
Please order our free catalogue with no obligation to buy on our homepage:
www.waeco.com
F
Demandez d’autres informations relatives à la large gamme de produits de la maison
WAECO. Commandez tout simplement notre catalogue gratuitement et sans
engagement à l’adresse internet suivante : www.waeco.com
E
Solicite más información sobre la amplia gama de productos de la empresa WAECO.
Solicite simplemente nuestros catálogos de forma gratuita y sin compromiso en la
dirección de Internet: www.waeco.com
I
Per ottenere maggiori informazioni sull’ampia gamma di prodotti WAECO è possibile
ordinare una copia gratuita e non vincolante del nostro Catalogo all’indirizzo Internet:
www.waeco.com
NL
Maak kennis met het omvangrijke productscala van de firma WAECO. Bestel onze
catalogus gratis en vrijblijvend onder het internetadres: www.waeco.com
DK
Bestil yderligere information om det omfattende produktudvalg fra WAECO.
Bestil vores katalog gratis og uforpligtende på internetadressen: www.waeco.com
S
Inhämta mer information om den omfattande produktpaletten från WAECO:
Beställ våra kataloger gratis och utan förpliktelser under vår Internetadress:
www.waeco.com
N
Be om mer informasjon om det rikholdige produktutvalget fra WAECO. Bestill vår
katalog gratis uforbindtlig på Internettadressen: www.waeco.com
FIN
Pyytäkää lisää tietoja WAECOn kattavista tuotevalikoimista. Tilatkaa tuotekuvastomme
maksutta ja sitoumuksetta internet-osoitteesta: www.waeco.com
_RV-24N_RV-27N.book Seite 2 Montag, 4. Juni 2007 11:42 11

PerfectView CAM24, CAM27
3
1 2 3
4
9
6
8
5
7
10 11 12
1
_RV-24N_RV-27N.book Seite 3 Montag, 4. Juni 2007 11:42 11

PerfectView CAM24, CAM27
4
2 3
4
6
5
7
_RV-24N_RV-27N.book Seite 4 Montag, 4. Juni 2007 11:42 11

PerfectView CAM24, CAM27
5
1
23
4
5
8
3
2
1
9
A B
0
_RV-24N_RV-27N.book Seite 5 Montag, 4. Juni 2007 11:42 11

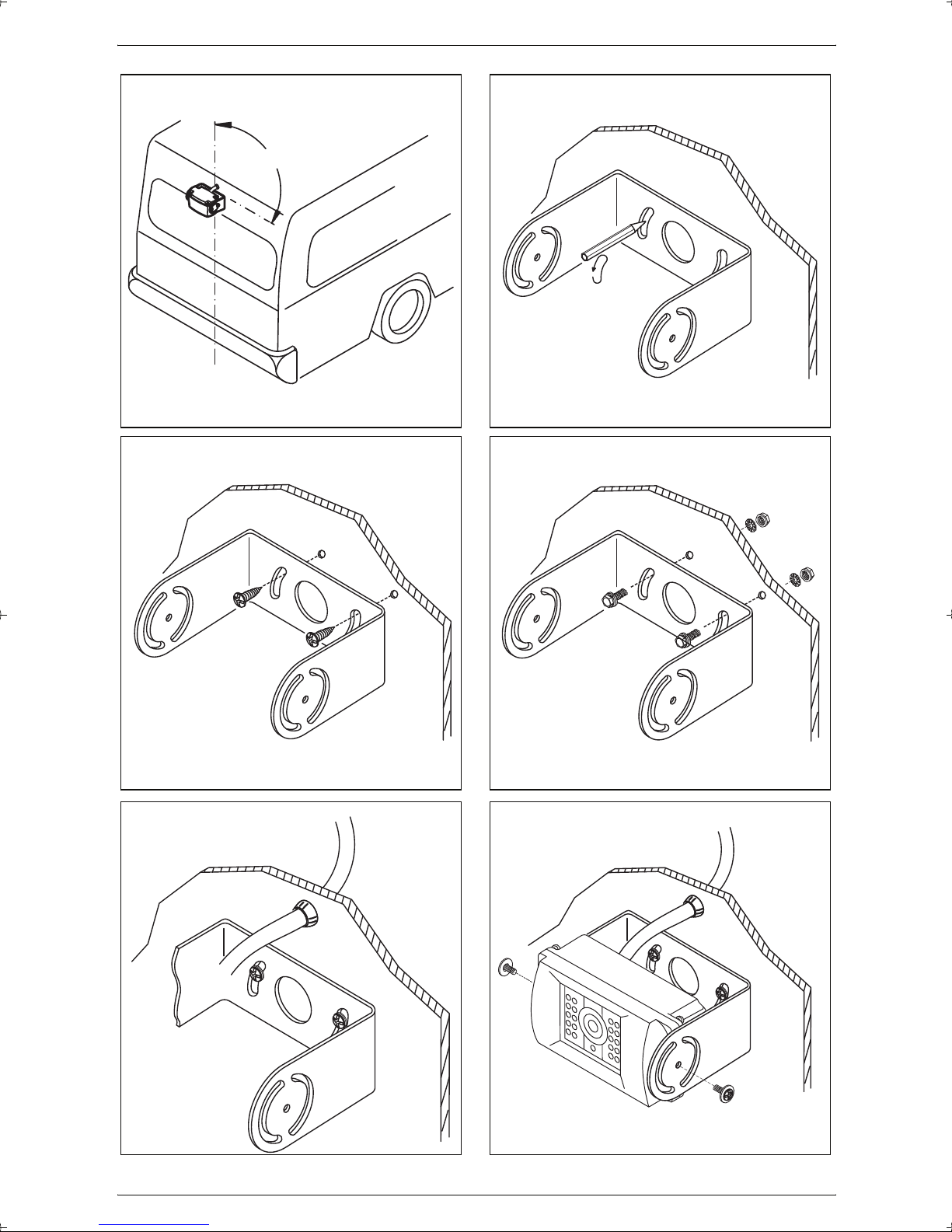

PerfectView CAM24, CAM27
6
90°
a b
c d
e f
_RV-24N_RV-27N.book Seite 6 Montag, 4. Juni 2007 11:42 11

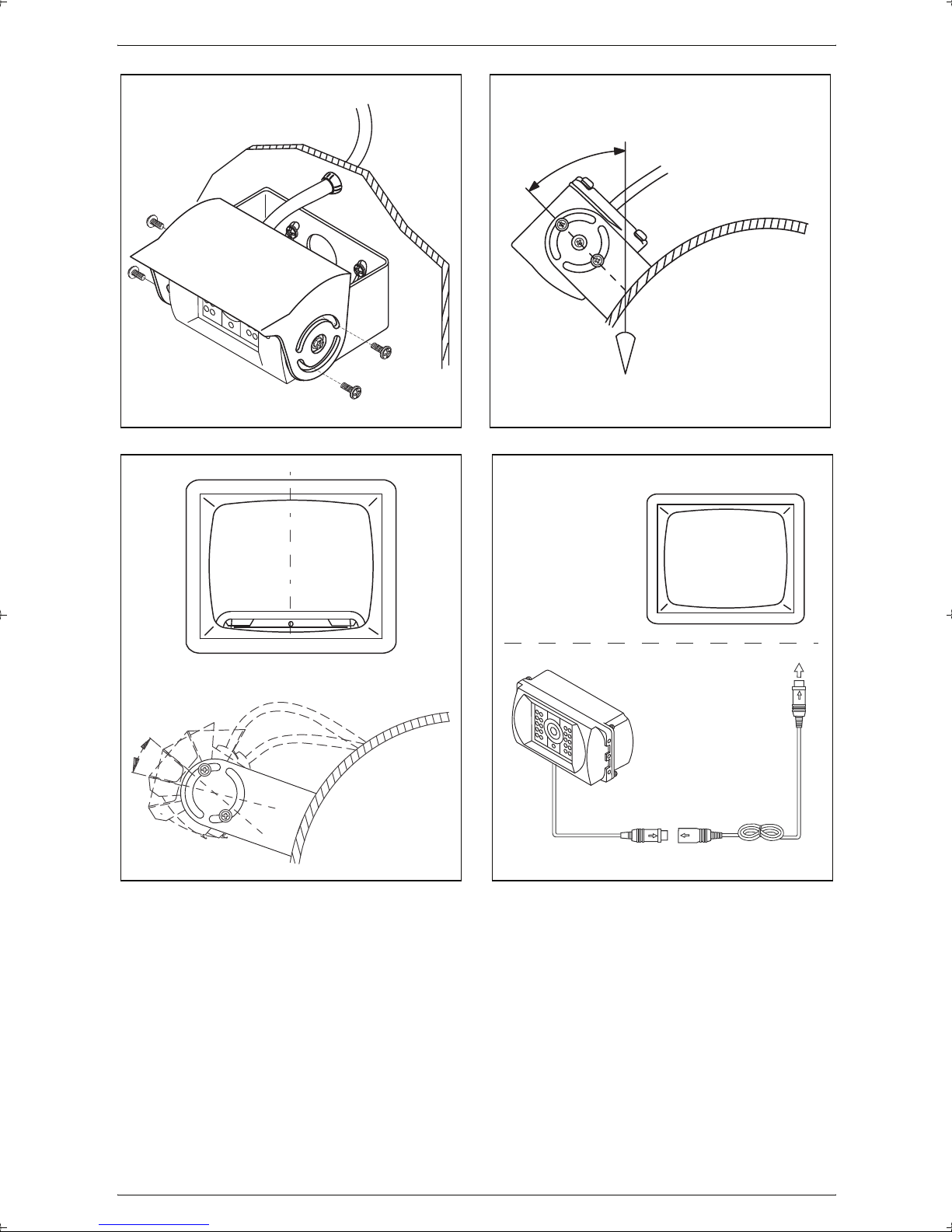

PerfectView CAM24, CAM27
7
g h
~50°
A
B
i j
_RV-24N_RV-27N.book Seite 7 Montag, 4. Juni 2007 11:42 11

PerfectView CAM24, CAM27
8
Bitte lesen Sie diese Anleitung vor Einbau und Inbetriebnahme sorg-
fältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer
Weitergabe des Gerätes an den Nutzer weiter.
Inhaltsverzeichnis
1 Hinweise zur Benutzung der Anleitung . . . . . . . . . . . . . . . . . . . . . . 9
2 Sicherheits- und Einbauhinweise . . . . . . . . . . . . . . . . . . . . . . . . . . 9
3 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
4 Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
5 Bestimmungsgemäßer Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . 13
6 Technische Beschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
7 Allgemeine Hinweise zum elektrischen Anschluss . . . . . . . . . . . . 14
8 Kamera montieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
9 Funktion prüfen und Kamera einstellen . . . . . . . . . . . . . . . . . . . . 21
10 Kamera pflegen und reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
11 Gewährleistung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
12 Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
13 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
_RV-24N_RV-27N.book Seite 8 Montag, 4. Juni 2007 11:42 11

PerfectView CAM24, CAM27 Hinweise zur Benutzung der Anleitung
9
1 Hinweise zur Benutzung der Anleitung
Achtung!
Sicherheitshinweis: Nichtbeachtung kann zu Materialschäden füh-
ren und die Funktion des Gerätes beeinträchtigen.
Achtung!
Sicherheitshinweis, der auf Gefahren mit elektrischem Strom oder
elektrischer Spannung hinweist: Nichtbeachtung kann zu Perso-
nen- oder Materialschäden führen und die Funktion des Gerätes
beeinträchtigen.
Hinweis
Ergänzende Informationen zur Bedienung des Gerätes.
➤Handlung: Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die
erforderlichen Handlungen werden Schritt für Schritt beschrieben.
✓Dieses Symbol beschreibt das Ergebnis einer Handlung.
Abb. 15, Seite 3: Diese Angabe weist Sie auf ein Element in einer Abbil-
dung hin, in diesem Beispiel auf „Position 5 in Abbildung 1 auf Seite 3“.
Beachten Sie bitte auch die nachfolgenden Sicherheitshinweise.
2 Sicherheits- und Einbauhinweise
Beachten Sie die vom Fahrzeughersteller und vom Kfz-Handwerk vor-
geschriebenen Sicherheitshinweise und Auflagen!
Achtung!
WAECO International übernimmt keine Haftung für Schäden auf-
grund folgender Punkte:
– Montagefehler,
– Beschädigungen am Gerät durch mechanische Einflüsse und
Überspannungen,
– Veränderungen am Gerät ohne ausdrückliche Genehmigung
von WAECO International,
– Verwendung für andere als die in der Anleitung beschriebenen
Zwecke.
_RV-24N_RV-27N.book Seite 9 Montag, 4. Juni 2007 11:42 11

Sicherheits- und Einbauhinweise PerfectView CAM24, CAM27
10
Warnung!
Klemmen Sie wegen der Kurzschlussgefahr vor Arbeiten an der
Fahrzeugelektrik immer den Minuspol ab.
Bei Fahrzeugen mit Zusatzbatterie müssen Sie an dieser ebenfalls
den Minuspol abklemmen.
Warnung!
Unzureichende Leitungsverbindungen können zur Folge haben,
dass durch Kurzschluss
– Kabelbrände entstehen,
– der Airbag ausgelöst wird,
– elektronische Steuerungseinrichtungen beschädigt werden,
– elektrische Funktionen ausfallen (Blinker, Bremslicht, Hupe,
Zündung, Licht).
Beachten Sie deshalb folgende Hinweise:
zVerwenden Sie bei Arbeiten an den folgenden Leitungen nur isolierte
Kabelschuhe, Stecker und Flachsteckhülsen:
– 30 (Eingang von Batterie Plus direkt),
– 15 (Geschaltetes Plus, hinter Batterie),
– 31 (Rückleitung ab Batterie, Masse),
– 58 (Rückfahrscheinwerfer).
Verwenden Sie keine Lüsterklemmen.
zVerwenden Sie eine Krimpzange (Abb. 110, Seite 3) zum Verbinden
der Kabel.
zSchrauben Sie das Kabel bei Anschlüssen an Leitung 31 (Masse)
– mit Kabelschuh und Zahnscheibe an eine fahrzeugeigene Masse-
schraube oder
– mit Kabelschuh und Blechschraube an das Karosserieblech.
Achten Sie auf eine gute Masseübertragung!
_RV-24N_RV-27N.book Seite 10 Montag, 4. Juni 2007 11:42 11

PerfectView CAM24, CAM27 Sicherheits- und Einbauhinweise
11
Beim Abklemmen des Minuspols der Batterie verlieren alle flüchtigen
Speicher der Komfortelektronik ihre gespeicherten Daten.
zFolgende Daten müssen Sie je nach Fahrzeugausstattung neu einstellen:
– Radiocode
– Fahrzeuguhr
– Zeitschaltuhr
– Bordcomputer
– Sitzposition
Hinweise zur Einstellung finden Sie in der jeweiligen Bedienungs-
anleitung.
Beachten Sie folgende Hinweise bei der Montage:
zBefestigen Sie die im Fahrzeug montierten Teile der Kamera so, dass sie
sich unter keinen Umständen (scharfes Abbremsen, Verkehrsunfall) lö-
sen und zu Verletzungen der Fahrzeuginsassen führen können.
zBefestigen Sie verdeckt unter Verkleidungen anzubringende Teile des
Systems so, dass sie sich nicht lösen oder andere Teile und Leitungen
beschädigen und keine Fahrzeugfunktionen (Lenkung, Pedale usw.) be-
einträchtigen können.

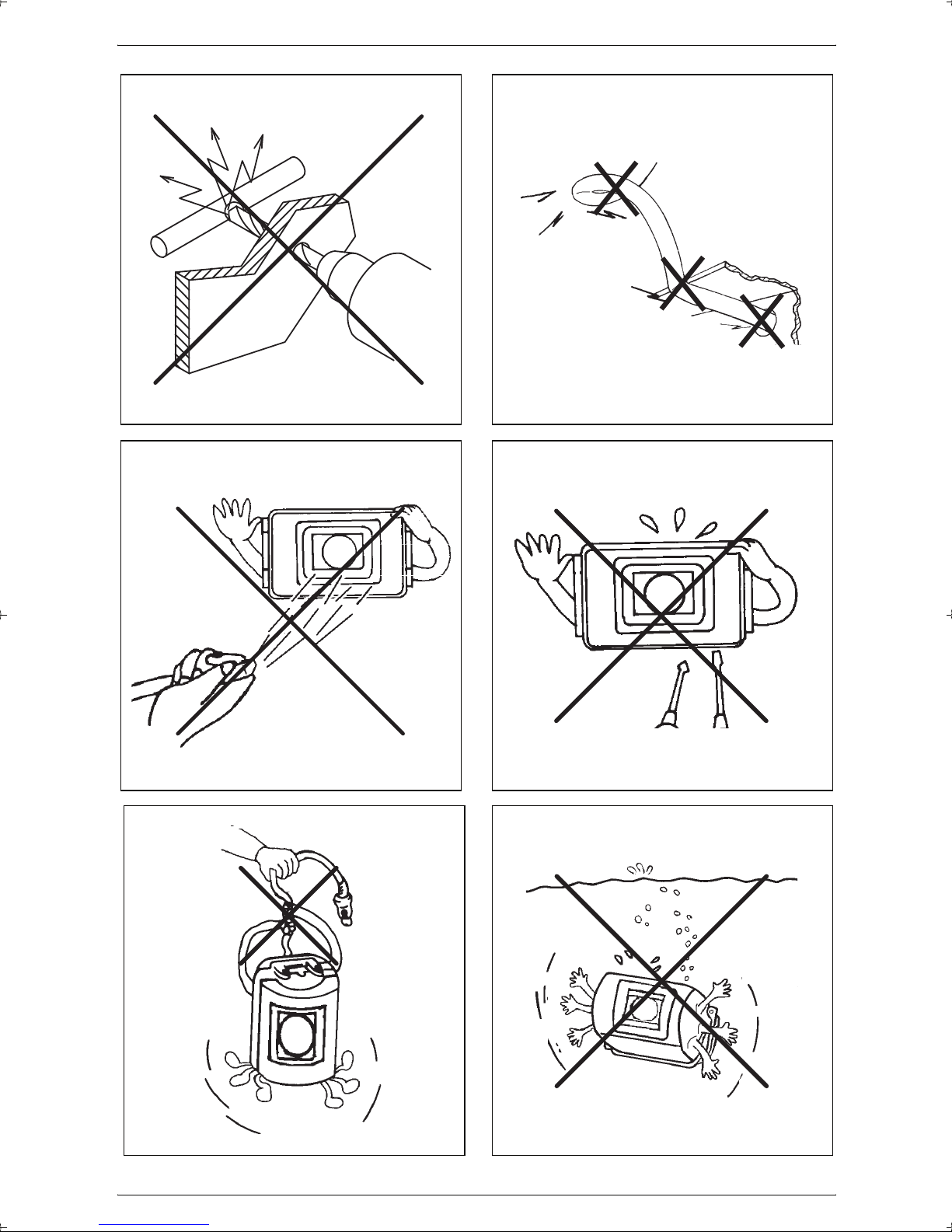

zAchten Sie beim Bohren auf ausreichenden Freiraum für den Bohrer-
austritt, um Schäden zu vermeiden (Abb. 2, Seite 4).
zEntgraten Sie jede Bohrung und behandeln Sie diese mit Rostschutz-
mittel.
zBeachten Sie immer die Sicherheitshinweise des Fahrzeugherstellers.
Einige Arbeiten (z. B. an Rückhaltesystemen wie AIRBAG usw.) dürfen
nur von geschultem Fachpersonal durchgeführt werden.
_RV-24N_RV-27N.book Seite 11 Montag, 4. Juni 2007 11:42 11

Sicherheits- und Einbauhinweise PerfectView CAM24, CAM27
12
Beachten Sie folgende Hinweise bei der Arbeit an elektrischen Teilen:
zBenutzen Sie zum Prüfen der Spannung in elektrischen Leitungen nur
eine Diodenprüflampe (Abb. 18, Seite 3) oder ein Voltmeter
(Abb. 19, Seite 3).
Prüflampen mit einem Leuchtkörper (Abb. 112, Seite 3) nehmen zu
hohe Ströme auf, wodurch die Fahrzeugelektronik beschädigt werden
kann.
zBeachten Sie beim Verlegen der elektrischen Anschlüsse, dass diese
– nicht geknickt oder verdreht werden,
– nicht an Kanten scheuern,
– nicht ohne Schutz durch scharfkantige Durchführungen verlegt
werden (Abb. 3, Seite 4).
zIsolieren Sie alle Verbindungen und Anschlüsse.
zSichern Sie die Kabel gegen mechanische Beanspruchung durch Kabel-
binder oder Isolierband, z. B. an vorhandenen Leitungen.
Die Kamera ist wasserdicht. Die Dichtungen der Kamera halten aber nicht
einem Hochdruckreiniger stand (Abb. 4, Seite 4). Beachten Sie deshalb fol-
gende Hinweise zum Umgang mit der Kamera:
zÖffnen Sie die Kamera nicht, da dieses ihre Dichtigkeit und die Funktions-
fähigkeit beeinträchtigt (Abb. 5, Seite 4).
zZiehen Sie nicht an den Kabeln, da dieses die Dichtigkeit und die
Funktionsfähigkeit der Kamera beeinträchtigt (Abb. 6, Seite 4).
zDie Kamera ist nicht für den Betrieb unter Wasser geeignet (Abb. 7,
Seite 4).
_RV-24N_RV-27N.book Seite 12 Montag, 4. Juni 2007 11:42 11

PerfectView CAM24, CAM27 Lieferumfang
13
3 Lieferumfang
4 Zubehör
5 Bestimmungsgemäßer Gebrauch
Die Monochrom-Kamera CAM24 (Art.-Nr. RV-24/N) und die Farbkamera
CAM27 (Art.-Nr. RV-27/N) sind vorrangig für den Einsatz in Fahrzeugen ge-
dacht. Sie sind einsetzbar in Rückfahrvideosystemen, die zur Beobachtung
des Bereiches direkt hinter dem Fahrzeug vom Fahrersitz aus dienen, z. B.
beim Rangieren oder Einparken.
Achtung!
Rückfahrvideosysteme stellen eine Unterstützung beim Rück-
wärtsfahren dar, sie entbinden Sie jedoch nicht von der
besonderen Vorsichtspflicht beim Rückwärtsfahren.
Nr. in
Abb. 8, Seite 5 Menge Bezeichnung Artikel-Nr.
11
Kamera
Monochrom-Kamera
Farbkamera
RV-24/N
RV-27/N
21
Kamerahalter RV-27KIT/N
31
Kameraschutz RV-27KIT/N
41
Verlängerungskabel RV-520
51
Vulkanisierendes Dichtband
–1
Befestigungsmaterial
Bezeichnung Artikel-Nr.
Verlängerungskabel 5 m RV-505
Verlängerungskabel 8 m RV-508
Verlängerungskabel 20 m RV-520
Spiralkabel für Anhängerbetrieb RV-500-SPK
_RV-24N_RV-27N.book Seite 13 Montag, 4. Juni 2007 11:42 11

Technische Beschreibung PerfectView CAM24, CAM27
14
6 Technische Beschreibung
Die Kamera mit integriertem Mikrofon ist in einem Aluminiumgehäuse unter-
gebracht und überträgt Bild und Ton über ein Kabel zu einem Monitor. Durch
die integrierten Infrarot-LEDs wird die Nachtsicht verbessert.
Die Kamera besteht aus folgenden Elementen:
7 Allgemeine Hinweise zum
elektrischen Anschluss
7.1 Kabel verlegen
Hinweis
Verwenden Sie für die Durchführung der Anschlusskabel nach
Möglichkeit Originaldurchführungen oder andere Durchführungs-
möglichkeiten, z. B. Verkleidungskanten, Lüftungsgitter oder Blind-
schalter. Wenn keine Durchführungen vorhanden sind, müssen Sie
für die jeweiligen Kabel entsprechende Löcher bohren. Schauen
Sie vorher nach, ob ausreichender Freiraum für den Bohreraustritt
vorhanden ist.
Hinweis
Nicht fachgerechte Kabelverlegungen und Kabelverbindungen füh-
ren immer wieder zu Fehlfunktionen oder Beschädigungen von
Bauteilen. Eine korrekte Kabelverlegung bzw. Kabelverbindung ist
die Grundvoraussetzung für eine dauerhafte und fehlerfreie Funk-
tion der nachgerüsteten Komponenten.
Nr. in
Abb. 9,
Seite 5
Bezeichnung
16-poliges Anschlusskabel
2Infrarot-LEDs
3Mikrofon
_RV-24N_RV-27N.book Seite 14 Montag, 4. Juni 2007 11:42 11

PerfectView CAM24, CAM27 Allgemeine Hinweise zum elektrischen Anschluss
15
Achtung!
Die Kabel dürfen nicht über längere Zeit mit Lösungsmitteln wie
z. B. Benzin in Berührung kommen, da Lösungsmittel die Kabel be-
schädigen würden.
Beachten Sie deshalb folgende Hinweise:
zVerlegen Sie die Kabel nach Möglichkeit immer im Fahrzeuginneren,
denn dort sind sie besser geschützt als außen am Fahrzeug.
Wenn Sie die Kabel trotzdem außerhalb des Fahrzeuges verlegen,
achten Sie auf eine sichere Befestigung (durch zusätzliche Kabelbinder,
Isolierband usw.).
zUm Beschädigungen am Kabel zu vermeiden, halten Sie beim Verlegen
der Kabel immer ausreichend Abstand zu heißen und sich bewegenden
Fahrzeugteilen (Auspuffrohre, Antriebswellen, Lichtmaschine, Lüfter,
Heizung usw.). Verwenden Sie zum mechanischen Schutz Wellrohr oder
ähnliche Schutzmaterialien.
zUmwickeln Sie die Steckverbindungen der Verbindungskabel zum Schutz
gegen das Eindringen von Wasser sowie jede Verbindung an einem
Kabel (auch im Fahrzeug) dicht mit dem mitgelieferten Dichtband
(Abb. 0B, Seite 5).
zBeachten Sie beim Verlegen der Kabel, dass diese
– nicht stark geknickt oder verdreht werden,
– nicht an Kanten scheuern,
– nicht ohne Schutz durch scharfkantige Durchführungen verlegt
werden (Abb. 3, Seite 4).
zBefestigen Sie die Kabel sicher im Fahrzeug, um ein Verfangen (Sturz-
gefahr) zu vermeiden. Dieses kann erfolgen durch den Einsatz von Kabel-
bindern, Isolierband oder durch Ankleben mit Klebstoff.
zSchützen Sie jeden Durchbruch an der Außenhaut durch geeignete Maß-
nahmen gegen Wassereinbruch, z. B. durch Einsetzen des Kabels mit
Dichtungsmasse und durch Abspritzen des Kabels und der Durchfüh-
rungstülle mit Dichtungsmasse.
Hinweis
Beginnen Sie mit dem Abdichten der Durchbrüche erst, nachdem
alle Einstellarbeiten an der Kamera abgeschlossen sind und die
benötigten Längen der Anschlusskabel festliegen.
_RV-24N_RV-27N.book Seite 15 Montag, 4. Juni 2007 11:42 11

Kamera montieren PerfectView CAM24, CAM27
16
8 Kamera montieren
8.1 Benötigtes Werkzeug
Für Einbau und Montage benötigen Sie folgende Werkzeuge:
zSatz Bohrer (Abb. 11, Seite 3)
zBohrmaschine (Abb. 12, Seite 3)
zSchraubendreher (Abb. 13, Seite 3)
zSatz Ring- oder Maulschlüssel (Abb. 14, Seite 3)
zMaßstab (Abb. 15, Seite 3)
zHammer (Abb. 16, Seite 3)
zKörner (Abb. 17, Seite 3)
Für den elektrischen Anschluss und seine Überprüfung benötigen Sie
folgende Hilfsmittel:
zDiodenprüflampe (Abb. 18, Seite 3) oder Voltmeter (Abb. 19,
Seite 3)
zIsolierband (Abb. 111, Seite 3)
zGgf. Kabeldurchführungstüllen
Zur Befestigung der Kabel benötigen Sie ggf. noch weitere Kabelbinder.
_RV-24N_RV-27N.book Seite 16 Montag, 4. Juni 2007 11:42 11

PerfectView CAM24, CAM27 Kamera montieren
17
8.2 Kamera montieren
Hinweis
Wenn durch den Anbau der Kamera die in den Fahrzeugpapieren
eingetragene Fahrzeughöhe oder Fahrzeuglänge verändert wird,
muss eine neue Abnahme durch die zuständigen Stellen (TÜV,
DEKRA usw.) erfolgen.
Lassen Sie die neue Abnahme durch Ihr zuständiges Straßen-
verkehrsamt in die Fahrzeugpapiere eintragen.
Warnung!
Wählen Sie den Platz der Kamera so und befestigen Sie diese so
sicher, dass unter keinen Umständen in der Nähe stehende Perso-
nen verletzt werden können, z. B. weil über das Fahrzeugdach
streifende Äste die Kamera abreißen.
Beachten Sie folgende Hinweise bei der Montage:
zBringen Sie die Kamera für einen vernünftigen Blickwinkel in mindestens
zwei Metern Höhe an.
Achten Sie bei der Montage auf einen ausreichend standfesten Arbeits-
platz.
zAchten Sie darauf, dass der Montageort der Kamera ausreichende Fes-
tigkeit bietet (z. B. können sich über das Fahrzeugdach streifende Äste in
der Kamera verfangen).
zMontieren Sie die Kamera waagerecht und mittig am Heck des Fahr-
zeuges (Abb. a, Seite 6).
zDie sicherste Art der Befestigung sind Schrauben, die durch den Aufbau
gehen. Beachten Sie dabei folgende Hinweise:
– Hinter der gewählten Montageposition muss ausreichend Freiraum für
die Montage vorhanden sein.
– Jeder Durchbruch muss durch geeignete Maßnahmen gegen
Wassereinbruch geschützt werden (z. B. durch Einsetzen der
Schrauben mit Dichtungsmasse und/oder Abspritzen der äußeren
Befestigungsteile mit Dichtungsmasse).
– Der Aufbau an der Befestigungsstelle muss genügend Festigkeit
bieten, damit sich der Kamerahalter genügend fest anziehen lässt.
zKontrollieren Sie vorher, ob ausreichender Freiraum für den Bohrer-
austritt vorhanden ist (Abb. 2, Seite 4).
_RV-24N_RV-27N.book Seite 17 Montag, 4. Juni 2007 11:42 11

Kamera montieren PerfectView CAM24, CAM27
18
zWenn Sie sich nicht sicher über den von Ihnen gewählten Montageort
sind, erkundigen Sie sich beim Aufbauhersteller oder dessen Vertretung.
Tipp!
Um die Korrosion der Schrauben zu minimieren, fetten Sie die
Gewinde ein.
Gehen Sie bei der Montage wie folgt vor:
➤Halten Sie den Kamerahalter an den gewählten Montageort und markie-
ren Sie mindestens zwei verschiedene Bohrpunkte (Abb. b, Seite 6).
➤Körnen Sie an den zuvor angezeichneten Punkten mit Hammer und
Körner vor, um ein Verlaufen des Bohrers zu verhindern.
Wenn Sie die Kamera mit Blechschrauben anschrauben möchten
(Abb. c, Seite 6):
Achtung!
Die Befestigung mit Blechschrauben darf nur in Stahlblechen mit
einer Mindestdicke von 1,5 mm erfolgen.
➤Bohren Sie an den zuvor angezeichneten Punkten jeweils ein Loch von
Ø 2 mm.
➤Entgraten Sie alle Bohrlöcher und versehen Sie sie mit Rostschutz.
➤Schrauben Sie den Kamerahalter mit den Blechschrauben 4 x 10 mm an.
Wenn Sie die Kamera mit Gewindeschrauben durch den Aufbau
befestigen möchten (Abb. d, Seite 6)
Achtung!
Achten Sie darauf, dass sich die Muttern beim Anziehen nicht
durch den Aufbau ziehen können.
Verwenden Sie ggf. größere Unterlegscheiben oder Blechplatten.
➤Bohren Sie an den zuvor angezeichneten Punkten jeweils ein Loch von
Ø4,5mm.
➤Entgraten Sie alle Bohrlöcher und versehen Sie sie mit Rostschutz.
➤Schrauben Sie den Kamerahalter mit den Gewindeschrauben
M4 x 20 mm an.
Je nach Aufbaustärke benötigen Sie längere Gewindeschrauben.
_RV-24N_RV-27N.book Seite 18 Montag, 4. Juni 2007 11:42 11

PerfectView CAM24, CAM27 Kamera montieren
19
Durchbruch für das Anschlusskabel der Kamera anfertigen (Abb. e,
Seite 6)
Hinweis
Verwenden Sie für die Durchführung der Anschlusskabel nach
Möglichkeit vorhandene Durchführungsmöglichkeiten, z. B.
Lüftungsgitter. Wenn keine Durchführungen vorhanden sind,
müssen Sie ein Loch von Ø 13 mm bohren. Kontrollieren Sie
vorher, ob ausreichender Freiraum für den Bohreraustritt vor-
handen ist.
➤Bohren Sie in der Nähe der Kamera ein Loch von Ø 13 mm.
➤Entgraten Sie alle Bohrlöcher, die im Blech gefertigt sind, und versehen
Sie sie mit Rostschutz.
➤Versehen Sie alle scharfkantigen Durchführungen mit einer Durch-
führungstülle.
Kamera und Kameraschutz befestigen
➤Schieben Sie die Kamera in den Kamerahalter (Abb. 82, Seite 5) ein.
Achtung!
Verwenden Sie zur Montage der Kamera im Kamerahalter nur die
mitgelieferten Schrauben. Längere Schrauben beschädigen die
Kamera.
➤Befestigen Sie die Kamera lose mit den zwei Schrauben M3 x 6 mm in
den mittleren Gewindebohrungen (Abb. f, Seite 6).
Die Kamera ist nun zentriert.
➤Richten Sie die Kamera so aus, dass das Objektiv einen Winkel von
ca. 50° zur senkrechten Achse des Fahrzeugs bildet (Abb. g, Seite 7).
Achtung!
Montieren Sie die Kamera nie ohne den zusätzlichen Kamera-
schutz. Verwenden Sie zur Montage des Kameraschutzes nur die
mitgelieferten Schrauben M3 x 8 mm. Längere Schrauben beschä-
digen die Kamera.
_RV-24N_RV-27N.book Seite 19 Montag, 4. Juni 2007 11:42 11

Kamera montieren PerfectView CAM24, CAM27
20
➤Schieben Sie den Kameraschutz (Abb. 83, Seite 5) so über die
Kamera, dass die mittleren Bohrungen über die beiden Schraubenköpfe
rutschen und die Langlöcher mit denen des Kamerahalters überein-
stimmen.
Sie können nun die beiden Gewindebohrungen zur Befestigung des
Kameraschutzes und des Kamerahalters sehen.
➤Befestigen Sie den Kameraschutz lose mit den vier Schrauben
M3 x 8 mm in den Langlöchern (Abb. g, Seite 7).
Hinweis
Die sechs Schrauben werden erst festgezogen, wenn Sie die
Kamera ausgerichtet haben (siehe Kapitel „Funktion prüfen und
Kamera einstellen“ auf Seite 21).
Hierzu müssen Sie aber ggf. erst noch einen Monitor montieren
und elektrisch anschließen (siehe Prinzip-Anschlussplan Abb. j,
Seite 7).
8.3 Kamera anschließen
Hinweis
Verlegen Sie das Kamerakabel so, dass Sie bei einem eventuell
notwendigen Ausbau der Kamera leicht an die Steckerverbindung
zwischen Kamera und Verlängerungskabel kommen. Die Demon-
tage wird dadurch erheblich vereinfacht.
➤Führen Sie das Kamerakabel ins Fahrzeuginnere.
➤Stecken Sie den Stecker des Kamerakabels in die Steckbuchse des
Verlängerungskabels (Abb. 0A, Seite 5).
Tipp!
Um Korrosion im Stecker zu minimieren, geben Sie etwas Fett,
z. B. Polfett, in einen der Stecker.
Achtung!
Die Steckverbindungen des Verlängerungskabels bieten keinen
Schutz gegen das Eindringen von Wasser. Versehen Sie die Ver-
bindungen unbedingt mit dem mitgelieferten Dichtband
(Abb. 0B, Seite 5).
_RV-24N_RV-27N.book Seite 20 Montag, 4. Juni 2007 11:42 11
