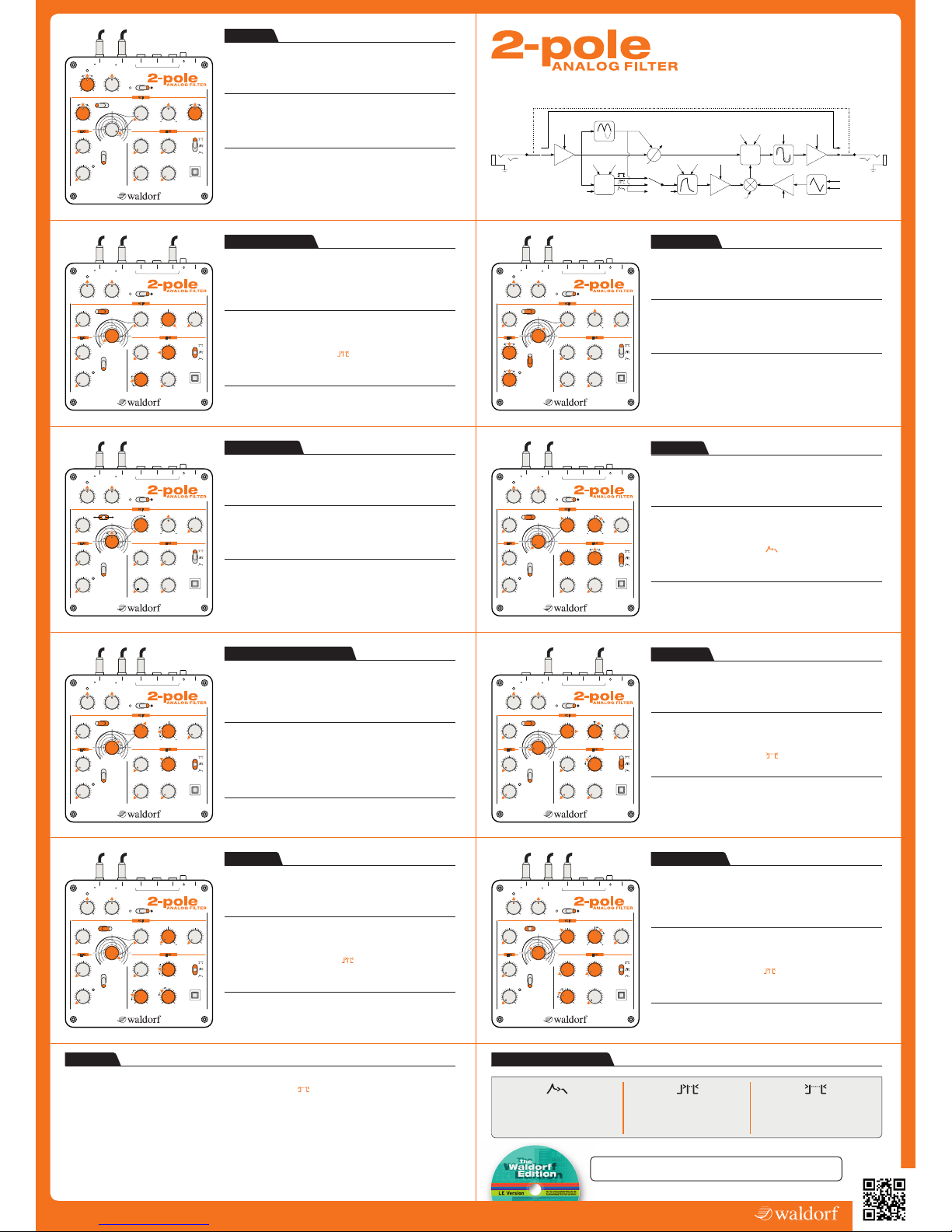

Waldorf 2-pole User manual

Signal Path
Filter
LP
BP
HP Drive
Gain
Attack Decay
Trigger
Thres. Hold
Pulse
Gate
Env.
Rectify
Cutoff
Reso. Output
Source
Activate LFO
CV Cutoff
Env Mod
CV EnvCV Gate
Range
Speed
Depth
Rectifier
Output jackInput jack
Gate
CVs
Cutoff
Env DC 12VOutput
Input
Trigger
Cutoff
LFO
VCF
ENV
Mode
Output Activate
Drive
Decay
Hold Time
Attack
Threshold
Depth
Speed
Env Mod
Resonance
Range
Slow
Gemütlich
Fast
Rectify
BPLP HP
Type
Gain
Settings
·Instrument / sound source to input
·Output to amplifier / mixing desk / sound card
Usage (3 distortion / overdrive types)
A) Adjust Gain for pre-filter saturated / distorted sound
B) Adjust Rectify for pre-filter fuzzed / pitch-shifted sound
C) Adjust Drive for obtaining warm distortion
Tips & tricks
·Lowpass (LP) filter the sound before overdriving it heavily
·
Make overdrive scream with BP (Band Pass) filter and
good amount of Resonance
Overdrive
Settings
·Instrument / sound source to input
·Output to amplifier / mixing desk / sound card
Usage
·Choose HP (high pass) filter with Cutoff to maximum
·Set Env Mod to minimum
·Set Trigger Source to Gate Trigger >
·Adjust Threshold to pick up one beat element
·Adjust Hold Time / Decay to set the slice length
Tips & tricks
·Bringing Decay and Resonance together creates juicy sweeps
·Slicing can also be done with LP (low pass) filtering
Settings
·Instrument / sound source to input
·Output to amplifier / mixing desk / sound card
·Optional pedal to Env
Usage
·Choose BP (band pass) filter with Cutoff to 160 Hz
·Set a bit of Resonance
·Set Trigger Mode to Gate Trigger >
·Adjust Attack and Decay to obtain proper wah sound
·Adjust Threshold to react on peaks only
Tips & tricks
·Env Mod defines the range of auto-wah and pedal
Settings
·Instrument / sound source to Input
·Output to amplifier / mixing desk / sound card
·Sidechain source (drum kick, click track ... ) to Env
Usage (for „compression“ like)
·Choose LP filter with Cutoff to 3.5kHz
·Set a lot of Resonance
·Disable Trigger (see „How to“ section)
·Set Env Mod close to minimum
·Set a bit of Decay but no attack time
Tips & tricks
·Sidechaining can also be used with HP (High Pass)
Settings
·Instrument / sound source to input
·Output to amplifier / mixing desk / sound card
Usage
·Choose Filter Type (LP/BP/HP)
·Adjust harmonic content with Cutoff
·Put emphasis on cutoff frequency with Resonance
Tips & tricks:
·Full Resonance brings self oscillation
·Adding Rectify colors the filter sound
Settings
·Instrument / sound source to input
·Output to amplifier / mixing desk / sound card
·Optional trigger signal to gate
Usage
·Choose LP (low pass) filter with Cutoff to minimum
·Set Env Mod to maximum
·Set Trigger Mode to Gate Trigger >
·Add a bit of Decay (smoothing the gate)
·Adjust Threshold to set the floor level
Tips & tricks
·Adding Hold Time can prevent unwanted open / close on transients
Gate
CVs
Cutoff
Env DC 12VOutput
Input
Trigger
Cutoff
LFO
VCF
ENV
Mode
Output Activate
Drive
Decay
Hold Time
Attack
Threshold
Depth
Speed
Env Mod
Resonance
Range
Slow
Gemütlich
Fast
Rectify
BPLP HP
Type
Gain
Noise / Reverb Gate
Settings
·Instrument / sound source to input
·Output to amplifier / mixing desk / sound card
Usage
·Choose LP (low pass) filter with Cutoff to 3.5kHz
·Set LFO Range to fast
·Adjust Speed and Depth to crush the sound
Tips & tricks
·
Switch from Slow to Fast LFO to swap from wave crushing
to „tremolo“ like effect
·Adding Rectify makes sound even dirtier
Gate
CVs
Cutoff
Env DC 12VOutput
Input
Trigger
Cutoff
LFO
VCF
ENV
Mode
Output Activate
Drive
Decay
Hold Time
Attack
Threshold
Depth
Speed
Env Mod
Resonance
Range
Slow
Gemütlich
Fast
Rectify
BPLP HP
Type
Gain
Multimode Filter
Sidechain Dynamic Processor
Gate
CVs
Cutoff
Env DC 12VOutputInput
Trigger
Cutoff
LFO
VCF
ENV
Mode
Output Activat e
Drive
Decay
Hold Time
Attack
Threshold
Depth
Speed
Env Mod
Resonance
Range
Slow
Gemütlich
Fast
Rectify
BPLP HP
Type
Gain
Gate
CVs
Cutoff
Env DC 12VOutputInput
Trigger
Cutoff
LFO
VCF
ENV
Mode
Output Activate
Drive
Decay
Hold Time
Attack
Threshold
Depth
Speed
Env Mod
Resonance
Range
Slow
Gemütlich
Fast
Rectify
BPLP HP
Type
Gain
Beat Slicer
How to …
Gate
CVs
Cutoff
Env DC 12VOutputInput
Trigger
Cutoff
LFO
VCF
ENV
Mode
Output Activate
Drive
Decay
Hold Time
Attack
Threshold
Depth
Speed
Env Mod
Resonance
Range
Slow
Gemütlich
Fast
Rectify
BPLP HP
Type
Gain
Wave Crusher
Settings
·Instrument / sound source to input
·Output to amplifier / mixing desk / sound card
Usage
·Choose LP (low pass) filter with Cutoff to minimum
·Set a bit of Resonance
·Set Trigger Mode to Env Follower >
·Set Attack to minimum
·Adjust Env Mod and Decay to get the right sound
Tips & tricks
·Increasing Resonance intensifies the sweeping
·Lengthening Attack reduces the effect
Settings
·Output to amplifier / mixing desk / sound card
·Optional trigger signal to gate
Usage
·Choose LP (low pass) filter with Cutoff to 60Hz
·Set Resonance to self oscillation
·Set Trigger Mode to Pulse Trigger >
·Adjust Decay and Env Mod to get the right sound
Tips & tricks
·Adding some Drive gives more punch to the kick
·Cutoff sets the base tone of the kick
Gate
CVs
Cutoff
Env DC 12VOutputInput
Trigger
Cutoff
LFO
VCF
ENV
Mode
Output Activate
Drive
Decay
Hold Time
Attack
Threshold
Depth
Speed
Env Mod
Resonance
Range
Slow
Gemütlich
Fast
Rectify
BPLP HP
Type
Gain
Auto-Filter
LFO
Gate
CVs
Cutoff
Env DC 12VOutputInput
Trigger
Cutoff
VCF
ENV
Mode
Output Activate
Drive
Decay
Hold Time
Attack
Threshold
Depth
Speed
Env Mod
Resonance
Range
Slow
Gemütlich
Fast
Rectify
BPLP HP
Type
Gain
Analog Kick
Gate
CVs
Cutoff
Env DC 12VOutput
Input
Trigger
Cutoff
LFO
VCF
ENV
Mode
Output Activate
Drive
Decay
Hold Time
Attack
Threshold
Depth
Speed
Env Mod
Resonance
Range
Slow
Gemütlich
Fast
Rectify
BPLP HP
Type
Gain
Auto / Wah-Wah
Bypass the unit:
·Set Activate to off
Configure Input Gain:
To keep noise and distortion levels low,
source level (instrument) should be as loud
as possible and Gain adjusted accordingly
·input an audio signal
·raise Gain until LED constantly light
Gain can always be increased to get distortion
Gain range from 0dB to 30dB on a log scale
Disable Trigger System:
·set Trigger Mode to Pulse Trigger >
·set Threshold level to zero
·set Hold Time to zero
Configure Output Gain:
Output level should be as high as possible
·input an audio signal
·raise Drive to maximum
·
raise Output until the amplifier / mixing
desk gets an acceptable level
Output level can also be adjusted to match
the volume of the original input signal
(when the 2-pole filter is not activated)
Add Expression with Pedal:
2-pole can be controlled with an expression
or sustain pedal. Cutoff and Env inputs both
handle pedals
Interact with a Modular System:
2-pole can be connected to CV / Gate (Cutoff
gate) outputs following volt / octave format
For support questions or information about our products, feel free to write us an e-mail: [email protected] Waldorf Music GmbH Lilienthalstr. 7 53424 Remagen Germany
Trigger Mode Symbols
Envelope follower
Generates a state reflecting the
input signal amplitude
Gate trigger
Generates a continous state that
lasts as long as Hold Time
Pulse trigger
Generates a short pulse that can be
retriggered after Hold Time
Please download the full reference manual from our website: www.waldorfmusic.de
Your Waldorf Edition LE Coupon Code. Go to le.waldorfmusic.de
LE2PF-QFCW-P8LY-24XB-JRRA

Signal Path
Filter
LP
BP
HP Drive
Gain
Attack Decay
Trigger
Thres. Hold
Pulse
Gate
Env.
Rectify
Cutoff
Reso. Output
Source
Activate LFO
CV Cutoff
Env Mod
CV EnvCV Gate
Range
Speed
Depth
Rectifier
Output jackInput jack
Gate
CVs
Cutoff
Env DC 12VOutput
Input
Trigger
Cutoff
LFO
VCF
ENV
Mode
Output Activate
Drive
Decay
Hold Time
Attack
Threshold
Depth
Speed
Env Mod
Resonance
Range
Slow
Gemütlich
Fast
Rectify
BPLP HP
Type
Gain
Einstellungen & Verbindungen
·Instrument / Audioquelle mit Input verbinden
·Output mit Verstärker / Mischpult / Soundkarte verbinden
Anwendung (3 Verzerrertypen)
A) Gain-Regler für Pre-Filter verzerrten Sound drehen
B) Rectifier-Regler für Pre-Filter gepitchten Sound drehen
C) Drive-Regler für warme Verzerrung / Obertonverzerrung drehen
Tips & Tricks
·Nutzen Sie den Lowpass Filter bevor Sie den Sound stark verzerren
·Lassen Sie die Verzerrer „schreien“ mithilfe des BP (Bandpassfilters)
und reichlich Einsatz von Resonance
Overdrive
Einstellungen & Verbindungen
·Instrument / Audioquelle mit input verbinden
·Output mit Verstärker / Mischpult / Soundkarte verbinden
Anwendung
·Wählen Sie HP (High Pass) Filter aus, und stellen Cutoff auf Maximum
·Stellen Sie Env Mod auf Minimum
·Stellen Sie Trigger Mode auf Gate Trigger ein
·Regeln Sie Threshold ein, bis das erste Beat Element aufgefangen wird
·Regeln Sie Hold Time / Decay um die „Slice-Länge“ einzustellen
Tips & Tricks
·Mit Zugabe von Decay und Resonance entstehen saftige Sweeps
·Slicing kann auch über den LP (Low Pass) Filter realisiert werden
Einstellungen & Verbindungen
·Instrument / Audioquelle mit Input verbinden
·Output mit Verstärker / Mischpult / Soundkarte verbinden
·Optional verbinden Sie ein Pedal mit Env
Anwendung
·Wählen Sie BP (Band Pass) Filter aus, und stellen Cutoff auf 160 Hz
·Stellen Sie ein wenig Resonance ein
·Stellen Sie Trigger Mode auf Gate Trigger >
·Für den gewünschten Wah-Wah Effekt regeln Sie Attack und Decay
·Regeln Sie Threshold um die „Peaks“ einzufangen
Tips & Tricks
·Env Mod definiert den Einfluss des Auto-Wah und des Pedals
Einstellungen & Verbindungen
·Instrument / Audioquelle mit input verbinden
·Output mit Verstärker / Mischpult / Soundkarte verbinden
·Sidechain-Quelle (Drum Kick, Click Track ... ) mit Env verbinden
Anwendung eines „Kompressor“ ähnlichen Effektes
·Wählen Sie LP Filter aus und stellen Cutoff auf 3.5kHz
·Stellen Sie reichlich Resonance ein
·Deaktivieren Sie Trigger (siehe „How to“ Abschnitt)
·Stellen Sie Env Mod auf Fast und regeln Sie Speed auf Minimum
·Stellen Sie ein wenig von Decay ein und belassen Sie Attack auf 0
Tips & Tricks
·Sidechaining kann über HP (High Pass) Filter realisiert werden
Einstellungen & Verbindungen
·Instrument / Audioquelle mit input verbinden
·Output mit Verstärker / Mischpult / Soundkarte verbinden
Anwendung
·Wählen Sie eine Filter Einstellung aus (LP/BP/HP)
·Stellen Sie die Frequenz an dem das Filter einsetzt mit Cutoff ein
·Betonen Sie die Cutoff Frequenz mit Resonance
Tips & Tricks
·Eine Vollausregelung von Resonance erzeugt Selbstoszillation
·Eine Prise Rectify färbt den Klang des Filters
Einstellungen & Verbindungen
·Instrument / Audioquelle mit Input verbinden
·Output mit Verstärker / Mischpult / Soundkarte verbinden
·Trigger-Signal mit Gate verbinden
Anwendung
·Wählen Sie LP (Low Pass) Filter aus, drehen Sie Cutoff auf Minimum
·Stellen Sie Env Mod auf Maximum
·Stellen Sie Trigger Mode auf Gate Trigger (mittlere Stellung)
·Geben Sie eine Prise Decay hinzu (macht das Gaten weicher)
·Drehen Sie Threshold bis Sie den Gate-Effekt hören
Tips & Tricks
·Mit Zugabe von Hold Time können Sie das Öffnen und Schliessen des
Gates verzögern oder beschleunigen
Gate
CVs
Cutoff
Env DC 12VOutput
Input
Trigger
Cutoff
LFO
VCF
ENV
Mode
Output Activate
Drive
Decay
Hold Time
Attack
Threshold
Depth
Speed
Env Mod
Resonance
Range
Slow
Gemütlich
Fast
Rectify
BPLP HP
Type
Gain
Noise / Reverb Gate
Einstellungen & Verbindungen
·Instrument / Audioquelle mit Input verbinden
·Output mit Verstärker / Mischpult / Soundkarte verbinden
Anwendung
·Wählen Sie LP (Low Pass) Filter aus und stellen Cutoff auf 3.5kHz
·Stellen Sie LFO Range auf Fast
·Stellen Sie Speed und Depth ein um den Sound zu „crushen“
Tips & Tricks
·Regeln Sie von Slow bis Fast LFO und wechseln zwischen der
„Crush“ Charakteristika bis zum „Tremolo“ -ähnlichen Effekt
·Die Hinzugabe von Rectify macht den Sound noch etwas „dreckiger“
Gate
CVs
Cutoff
Env DC 12VOutput
Input
Trigger
Cutoff
LFO
VCF
ENV
Mode
Output Activate
Drive
Decay
Hold Time
Attack
Threshold
Depth
Speed
Env Mod
Resonance
Range
Slow
Gemütlich
Fast
Rectify
BPLP HP
Type
Gain
Multimode Filter
Sidechain Dynamic Processor
Gate
CVs
Cutoff
Env DC 12VOutputInput
Trigger
Cutoff
LFO
VCF
ENV
Mode
Output Activat e
Drive
Decay
Hold Time
Attack
Threshold
Depth
Speed
Env Mod
Resonance
Range
Slow
Gemütlich
Fast
Rectify
BPLP HP
Type
Gain
Gate
CVs
Cutoff
Env DC 12VOutputInput
Trigger
Cutoff
LFO
VCF
ENV
Mode
Output Activate
Drive
Decay
Hold Time
Attack
Threshold
Depth
Speed
Env Mod
Resonance
Range
Slow
Gemütlich
Fast
Rectify
BPLP HP
Type
Gain
Beat Slicer
How to …
Gate
CVs
Cutoff
Env DC 12VOutputInput
Trigger
Cutoff
LFO
VCF
ENV
Mode
Output Activate
Drive
Decay
Hold Time
Attack
Threshold
Depth
Speed
Env Mod
Resonance
Range
Slow
Gemütlich
Fast
Rectify
BPLP HP
Type
Gain
Wave Crusher
Einstellungen & Verbindungen
·Instrument / Audioquelle mit Input verbinden
·Output mit Verstärker / Mischpult / Soundkarte verbinden
Anwendung
·Wählen Sie LP (Low Pass) Filter aus und stellen Cutoff auf Minimum
·Stellen Sie ein wenig von Resonance ein
·Stellen Sie Trigger Mode auf Env Follower >
·Stellen Sie Attack auf Minimum
·Regeln Sie Env Mod und Decay bis zum gewünschten „Sound“
Tips & Tricks
·Die Erhöhung von Resonance intensiviert das „Sweeping“
·Verlängerung von Attack reduziert den Effekt
Einstellungen & Verbindungen
·Output mit Verstärker / Mischpult / Soundkarte verbinden
·Optionales Triggersignal mit Gate.
Anwendung
·Wählen Sie LP (Low Pass) Filter aus und stellen Cutoff auf 60Hz
·Stellen Sie Resonance auf Selbstoszillation (Vollaussteuerung)
·Stellen Sie Trigger Mode auf Pulse Trigger >
·Regeln Sie Decay und Env Mod bis zum gewolltem Sound
Tips & Tricks
·Hinzugabe von Drive verleiht der Kick mehr „Punch“
·Cutoff regelt den Grundton der Kick
Gate
CVs
Cutoff
Env DC 12VOutputInput
Trigger
Cutoff
LFO
VCF
ENV
Mode
Output Activate
Drive
Decay
Hold Time
Attack
Threshold
Depth
Speed
Env Mod
Resonance
Range
Slow
Gemütlich
Fast
Rectify
BPLP HP
Type
Gain
Auto-Filter
LFO
Gate
CVs
Cutoff
Env DC 12VOutputInput
Trigger
Cutoff
VCF
ENV
Mode
Output Activate
Drive
Decay
Hold Time
Attack
Threshold
Depth
Speed
Env Mod
Resonance
Range
Slow
Gemütlich
Fast
Rectify
BPLP HP
Type
Gain
Analog Kick
Gate
CVs
Cutoff
Env DC 12VOutput
Input
Trigger
Cutoff
LFO
VCF
ENV
Mode
Output Activate
Drive
Decay
Hold Time
Attack
Threshold
Depth
Speed
Env Mod
Resonance
Range
Slow
Gemütlich
Fast
Rectify
BPLP HP
Type
Gain
Auto / Wah-Wah
Gerät auf „Bypass“ schalten:
·Schalten Sie Activate aus.
Eingangssignal anpassen:
Um den Rauschabstand so gering wie möglich
zu halten, sollte Gain so niedrig wie möglich
ausgepegelt werden.
·Verbinden Sie ein Audiosignal
·Erhöhen Sie Gain bis die LED völlig leuchtet
Gain kann erhöht werden bis zur Verzerrung
Gain Verstärkungbereich erstreckt sich
von 0db bis 30 db (Peak Level)
Deaktivieren des Trigger Systems:
·Stellen Sie Trigger Mode auf Pulse Trigger >
·Stellen Sie Threshold auf „Null“
·Stellen Sie Hold Time auf „Null“
Ausgangspegel einstellen:
Das Ausgangssignal sollte so laut wie möglich
eingestellt werden
·Eingang mit Signal versorgen
·
Regeln Sie Output bis zum gewünschten
Ausgangspegel
·optional Drive erhöhen
Der Output Pegel kann der ursprünglichen
Eingangslautstärke angepasst werden
Mehr Ausdruck mit einem Pedal:
Der 2-pole kann über ein Expression oder
Sustain Pedal gesteuert werden. Sowohl der
Cutoff als auch der Env Eingang funktionieren
mit beiden Pedalarten.
Zusammenspiel mit einem
Modular System:
Den 2-pole mit dem CV / Gate (Cutoff & Gate)
verbinden Ausgang entspricht dem Volt /
Oktave Standard.
Für weitere Informationen und Support Anfragen senden Sie uns bitte eine E-mail an: [email protected] Waldorf Music GmbH Lilienthalstr. 7 53424 Remagen Deutschland
Trigger Mode Symbols
Envelope follower
Steuersignal entsprechend dem
Pegel des Eingangssignals
Gate trigger
Hüllkurve, die mindestens für die Dauer
der Hold Time auf Maximalpegel verharrt
Pulse trigger
Hüllkurve, welche sofort wieder abklingt
und erst nach Verstreichen der Hold Time
neu getriggert werden kann
Laden Sie sich das volle Referenzhandbuch von unserer Website: www.waldorfmusic.de
Ihr Waldorf Edition LE Coupon Code. Einzulösen auf le.waldorfmusic.de
LE2PF-QFCW-P8LY-24XB-JRRA
