Tekniset tiedot

Ohjauspaneelin kiinnitysruuvi 3,5 x 13 (musta)

Kiinnitysruuvi 4,8 x 16

Letkuside 20 - 32 mm

Sulakerasia

2 kpl

4 kpl

1 kpl

Liesi ceramic 90 (polttoaineletku ja ohjauspaneelin johto asennettuna)

Ohjauspaneeli

Tarvikepussi

Virtajohto liittimellä 4 m

Peitelista, teipillä

1 kpl

2 kpl Laattaliitin 6,3 x 0,8 (keltainen)

Sulake 15 A (sininen)

Asennus-, käyttö- ja huolto-ohjeet1 kpl

Pakkauksen sisältö

90.indd 2 20.01.2010 14:53:53

- 3 -

490120A

12 V DC

0,08 - 0,19 l/h

700 - 1800 W

480 x 295 x 152 mm

8 m

100 cm2

5 m

Tekniset tiedot

Lieden toiminta

Safeﬂame Ceramic on keraamisella liesitasolla varustettu turvallinen, avolieki-

tön valopetroliliesi, jonka palamistuotteet ja savukaasut johdetaan ulos. Myös

palamisessa syntyvät vesihöyryt poistetaan näin ulos eivätkä ne jää veneeseen

sen kosteutta nostamaan. Liesi ottaa lisäksi käydessään paloilmansa (n. 6 m3/h)

veneen pentteristä ja toimii liesituulettimena ja poistopuhaltimena, joka pitää hytin

tuuletettuna ja kuivana.

Liesi imee polttoaineen erillisestä alapuolella olevasta säiliöstä.

Polttoainepainetta ei ole liedessä eikä säiliössä, eikä täten myöskään räjähdysvaa-

raa.

Polttoaine Valopetroli

0,15 A

(sytytyksessä n. 4 min. 10 A)

n. 6,3 kg

270 Puhallinkansi (+ asennussarja 1091)

111 Kattilanpidinsarja

1070 Pinta-asennussarja

1150 Paahtoritilä

Käyttöjännite

Kulutus

Lämmitysteho

Virrankulutus

Mitat

Paino

Savukaasuputken suurin sallittu pituus

Polttoaineletkun suurin sallittu pituus

Korvausilma-aukon minimi pinta-ala

Soveltuvat savukaasuläpiviennit

Lisävarusteet

Tekniset tiedot

1066 ja 2466

90.indd 3 20.01.2010 14:54:01

- 4 -

490120A

Metallirunkoisessa veneessä on huolehdittava, että laite, savukaa-

suläpivienti, polttoaineliitäntä, käyttöpaneeli ja kaikki muut osat ovat

eristetty veneen rungosta, jotta:

estetään sähkökemiallinen korroosio• estetään sähkövikatapauksissa jännitteen välittyminen rungosta• laitteeseen tai laitteesta runkoon.

Wallas laitteiden kanssa on aina käytettävä alkuperäisiä Wallas tarvik-

keita ja varaosia.

Laitteen asennuspaikan valinnassa huomioitavaa

Asennuksessa on huomioitava, että laite on irroitettava paikaltaan huollon ajaksi.

Liitännät on hyvä tehdä niin, että laite on helposti irrotettavissa liitännöistään huol-

toa varten.

Liesi on asennettava normaalitilassa vaakasuoraan, kallistuskulma saa olla enin-

tään 5°. Vaikka laite sietää hetkellisesti (jopa muutamia tunteja) suuriakin kallistus-

kulmia, poltin ei toimi optimaalisesti, jos se on koko ajan kaltevassa asennossa.

Asennuspaikkaa valittaessa on huomioitava ohjauspaneelin sijoittuminen laittee-

seen ja ohjauspaneelin johdon pituus.

Vältä ohjauspaneelin asentamista vesipisteen välittömään läheisyyteen.

Pyri asentamaan ohjauspaneeli pystypintaan.

Pyri välttämään lieden asentamista jääkaapin päälle. Liesi kuitenkin lämmittää

hieman ympäristöään ja voi heikentää jääkaapin toimintaa.

Laitteen asentajaksi suosittelemme valtuutettua Wallas-huoltoliikettä.

Putkien, letkujen ja johtojen asennuksessa huomioitavaa

Virtajohdot ja polttoaineletkut on suojattava paikoissa, joissa ne ovat alttiina me-

kaanisille vaurioille esimerkiksi terävien reunojen tai kuumuuden takia.

Asennus

90.indd 4 20.01.2010 14:54:02

- 5 -

490120A

K00007

Laitteen asennus

Sahaa liedelle ja ohjauspaneelille, kuvien mukainen asennusaukko valittuun asen-

nuspaikkaan.

Ohjauspaneelin johdon pituus on 2 m.

Asennus

Liesi tarvitsee vähintään 100 cm2:n

korvausilma-aukon.

Huolehdi riittävästä ilmankierrosta

lieden alla

Varaa riittävästi tilaa lieden

alapuolelle johtoja ja let-

kuja varten

Ohjauspaneeli kannattaa

asentaa pystypinnoille

Voit tehdä irroitettavan

luukun lieden eteen, mikä

helpottaa asentamista ja

huoltamista

90.indd 5 20.01.2010 14:54:03

- 6 -

490120A

K00019

K00020

K00014







o

K00021

K00003

K00002

280 (11 1/32”)

448 (17 5/8”)

19 (3/4”)

38 (1 1/2”)

62 (2 7/16”)

78 (3 1/16”)

1066

max.~25

min. 130

25 27

22 23 24

Asennus

Lieden asennusaukon mitat Ohjauspaneelin asennusaukon mitat

Esiporaa tarvittaessa ruuveille ø 2 mm:n (3/32”) reiät

90.indd 6 20.01.2010 14:54:05

- 7 -

490120A

Asennus

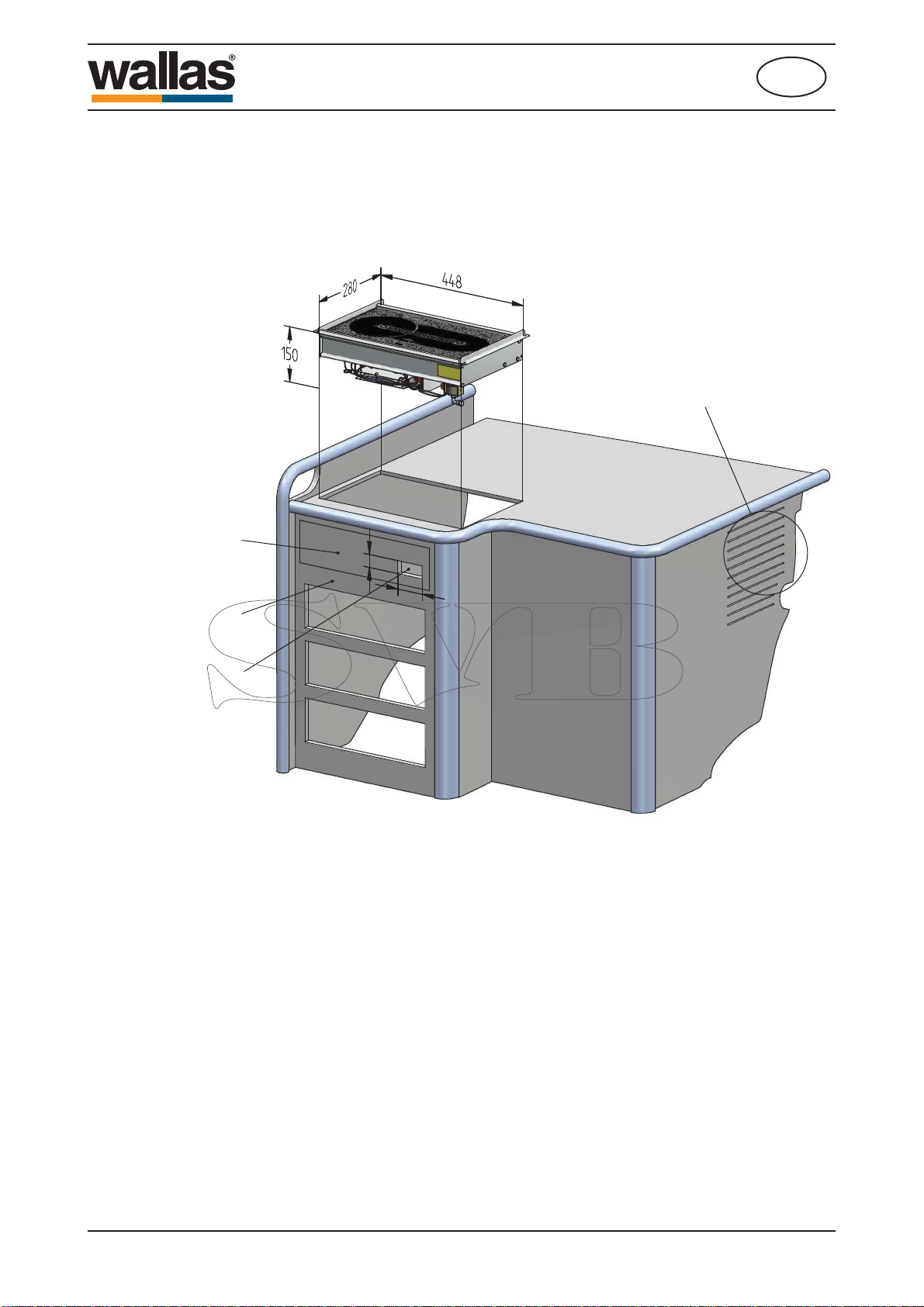

Upotusaukko: 280 x 448 mm.

Ohjauspaneeli (2), (88 x 42 mm), ohjauspaneelin upotusaukko 62 x 38 mm.

– Ohjauskaapelin pituus 2 m.

Lieden takareunaan jää tuuletusrako, jota ei saa peittää. Raon reuna pääl-

lystetään peitelistalla (3).

Peitelista (3) kiinnitetään paikalle teipillä tai liimalla.

Liesi vaatii tuuletustaan varten lieden alapuolelle n. 100 cm2ilmanotto-

aukot.

Savutorven runkoläpiviennin 1066 porausaukkomalli.

Runkoläpivienti no 1066.

Savukaasuletku, no 1028, ø 28 mm, taipuisa, haponkestävä. Maksimipituus

5 m.

Polttoainetankki. Vaihtoehtoisesti no 2027 / 10 l -matala tai no 2024 / 5 l

-korkea tai tankkiliittimeen sopiva vakio säiliö.

Polttoaineen paluuletku ø 6/4 mm Polyamid (musta). Paluuletku ei saa

jäädä kiepille, -eikä missään tapauksessa nousta lieden pohjan yläpuo-

lelle. Paluuletkulla oltava jatkuva lasku tankkiin.

Paluuletkun pää ulotuttava pohjakynnykseen saakka.

Tankkiliitin no 367204

Polttoaineen imusuodatin no 367402

Mutteri

Lukitusholkki, kumia

Suojarengas

Imuputki ø 5/2 mm polyamid (väritön)

Kierreliitinrengas

Lukitushylsyt

Läpivientilevy

Kumitiiviste no 364001

Höyrysulku

Suojaspiraali no 367001 estää vedenoton pitämällä imupään irti tankin

pohjasta

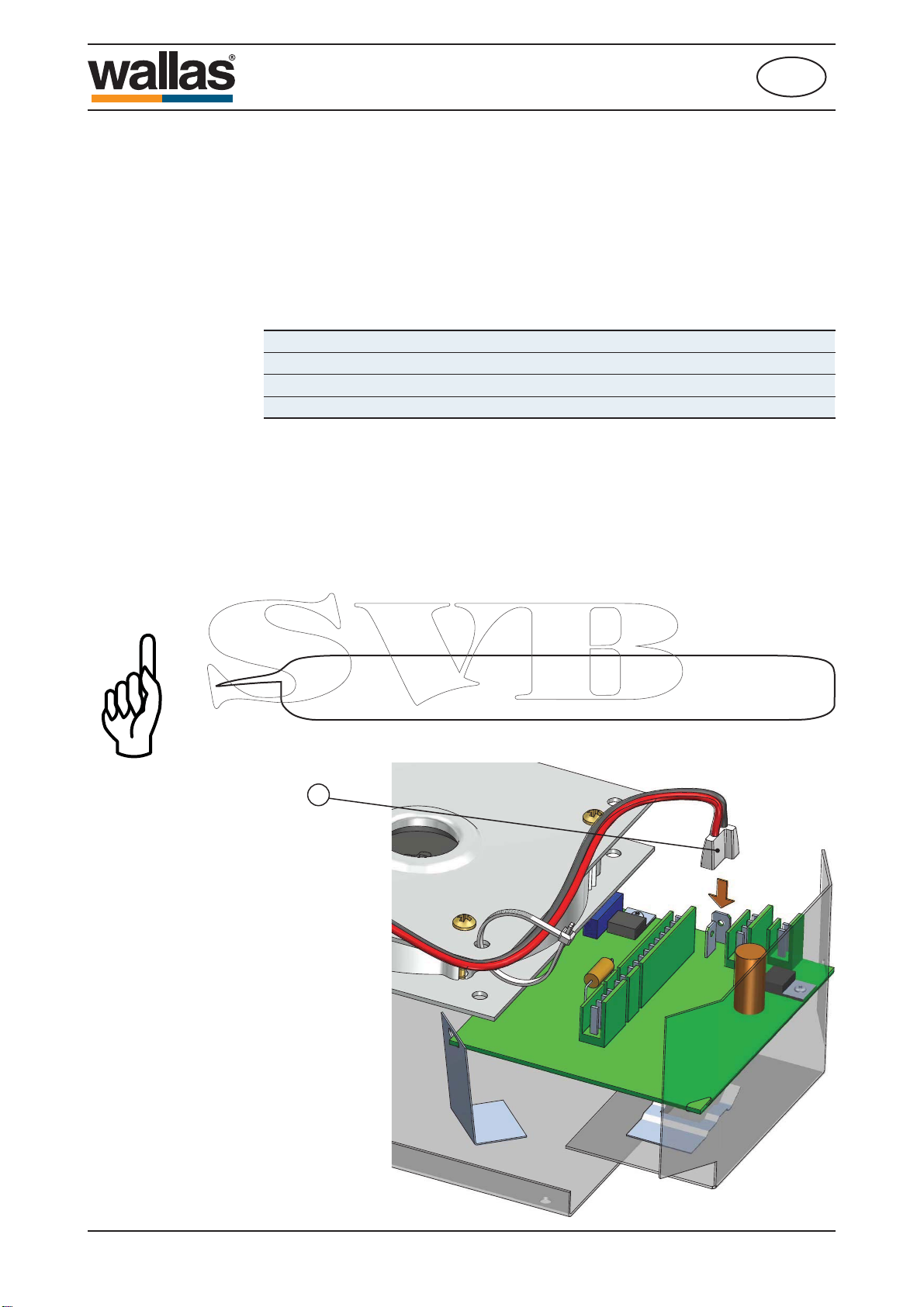

Kytke päävirtajohto laitteen elektroniikkakorttiin

90.indd 7 20.01.2010 14:54:11

- 8 -

490120A

K00008

0 - 4

4 - 6

6 - 10

SÄHKÖLIITÄNNÄT

Liitännässä huomioitavaa

Laite toimii 12V tasajännitteellä. Jännitehäviöiden minimoimiseksi virtajohto kannat-

taa tehdä mahdollisimman lyhyeksi ja välttää liitoksia. Kaapelin poikkipinta-ala on

riippuvainen virtajohdon pituudesta. Katso taulukko. Kaapelin poikkipinta-alan on

oltava sama koko matkan liedeltä akulle. Virtajohdon enimmäispituus on 10 m.

Asennus

Virtajohdon kokonaispituus (m) Kaapelin poikkipinta-ala (mm2)

Mikäli joudutaan käyttämään paksumpaa kaapelia, virtajohtoon tehdään erillinen

liitoskohta. Katso kuva1 seuraava sivu.

Pääkytkin

Laitteen plus johtoon on asennettava pääkytkin (lisävaruste). Katkaise virta pääkyt-

kimestä aina kun laite on pidemmän aikaa käyttämättä.

Liedeltä ei koskaan saa katkaista virtaa pääkytkimestä ennen kuin sam-

muttamisen jälkeen alkava jälkijäähdytys on päättynyt.

90.indd 8 20.01.2010 14:54:12

- 9 -

490120A

Laitteen sähkökytkennät

12V tasavirtajärjestelmä

Virtajohdon punainen johto kiinnitetään akun plusnapaan ja musta tai sininen johto

miinusnapaan. Virtajohdon punaiseen plusjohtoon on lähelle akkua asennettava (7)

pääsulake 15 A. Katso kuva 1.

24V tasavirtajärjestelmä

Otettaessa virta laitteelle 24V järjestelmästä on ennen laitetta kytkettävä lataava

jännitteenalennin sekä 12V akku. Pelkkä jännitteenalennin ei riitä, koska se ei

yleensä pysty tuottamaan hehkutulpan tarvitsemaa suurta virtamäärää. 12V akun

jälkeen kytkentä on samanlainen kuin 12V järjestelmässä.

Asennus

Kuva 1.

24V tasavirtajärjestelmä

Vedenpoistolenkki.

Tee johtoihin vedenpoistolenkki, mikäli joh-

dot tulevat lieden yläpuolelta. Vedenpois-

tolenkki estää kondenssiveden valumisen

piirikorttiin.

Laitteen

pikaliitin

Liitoskohta.

Liitoskohta tehdään vain tarvittaessa

pitkille virtajohdoille, jolloin johto on vaih-

dettava paksummaksi. Liitoskohta saa olla

enintään 1 m etäisyydellä laitteelta.

Pääkytkin Pääsulake

Virtajohto

Kytkennän tarkistus

Laite kuluttaa virtaa eniten käynnistysvaiheessa (hehkutus), jolloin myös jännitehä-

viöt ovat suurimmillaan. Jännitteen on oltava vähintään 10,7 V hehkutuksen aikana

laitteen pikaliittimestä mitattuna. Katso kuva1. Jos jännite on tämän alapuolella, on

käynnistyminen epävarmaa.

Varo staattisen sähkön aiheuttamia vaurioita, jos käsittelet elektroniik-

kakorttia laitteesta irroitettuna.

90.indd 9 20.01.2010 14:54:14

- 10 -

490120A

FUEL

200 mm

400 mm

500 mm

Joutsenkaula

Varoetäisyydet

SAVUKAASULIITÄNNÄT

Savukaasuläpiviennit

Laitteeseen soveltuu savukaasuläpiviennit 1066 sekä suljettava malli 2466.

Kaikki savukaasuläpiviennit ovat ruostumatonta terästä. Savukaasuläpiviennit sopi-

vat ø 28 mm savukaasuputkeen 1028.

Savukaasuliitäntöjen yleiset ohjeet

PAIKKA

Ilmavirran on aina päästävä vapaasti virtaamaan läpiviennin ohi. Asenna läpivienti

suoralle pinnalle, vältä kulmia ja syvennyksiä, jossa tuulipaine voi häiritä laitteen

toimintaa.

Läpiviennin minimietäisyys polttoainetankin täyttöaukosta on 400 mm.

Kylkiläpiviennin minimietäisyys vedenpinnasta on 500 mm. Erityisesti purjeveneis-

sä on huomioitava, että läpivienti ei saa painua veden alle.

Läpivienti on hyvä sijoittaa kylkeen mahdollisimman taakse tai suoraan peräpeiliin.

ASENTAMINEN

Tehtäessä läpiviennin asennusaukkoa, kannattaa läpivientiä käyttää rei’itys mallina,

etenkin pyöreissä läpivienneissä. Tarvittaessa, tiivistä asennusaukko läpiviennin

tiivisteen lisäksi silikonilla. Huom! Älä käytä silikonia puuveneeseen.

Kylkiläpivienti on aina varustettava putkeen tehdyllä ns. joutsenkaulalla.

Joutsenkaula estää tehokkaasti roiskeveden pääsyn laitteeseen.

Joutsenkaulan ylimmän kohdan on aina oltava vedenpinnan yläpuolella.

Liesi sammuu, mikäli savukaasuläpivienti on veden peitossa.

MUUTA HUOMIOITAVAA

Savukaasu on kuumaa. Varmista aina ettei savukaasujen vaikutusalueella alle 200

mm etäisyydellä ole mitään kuumuudesta vaurioituvaa: esimerkiksi köysiä, lepuut-

tajia tai naapuriveneen kylkeä.

Kaikki läpiviennit lämmittävät ympäristöään. Erityisesti puukansi saattaa kuivua

lämmön vaikutuksesta. Varo käytön aikana kuumaa läpiviennin pintaa.

Savukaasuputken on oltava ruostumatonta terästä 1028.

Tarvittaessa, tiivistä savukaasuputken ja laitteen sekä savukaasuputken ja läpivien-

nin väliset liitokset lämmönkestävällä silikonilla.

Asennus

Jos peset venettä painepesurilla, varo suihkun osumista läpivientiin;

laite voi kastua.

90.indd 10 20.01.2010 14:54:15

- 11 -

490120A

Asennus FI

Ensimmäinen käynnistys

Laite ei yleensä käynnisty ensimmäisellä käynnis-

tyskerralla, asennuksen jälkeen.

Polttoaineletkujen täyttyminen vie jopa useita käyn-

nistyskertoja, jotta polttoaine saataisiin polttimeen

saakka.

Seuraa polttoaineletkun täyttymistä käynnistysyritys-

ten aikana.

Laitteen käynnistyessä, tarkkaile mahdollisia vuotoja

savukaasu- ja polttoaineliitoksissa.

Käytä laitetta noin ½ -tuntia, jotta mahdollinen asen-

nus- ja työstörasva palaa pois.

Huolehdi samalla riittävästä tuuletuksesta.

Muista lukea laitekohtaiset asennus-,

käyttö- ja huolto-ohjeet huolellisesti

ennen asennusta.

Asentaja täyttää

Koekäyttö tehtyF

Sarjanumero

Yritys

Asentaja

Asennuspäivä

Allekirjoitus

Asentaja rastita (x) läpikäydyt kohdat ja allekirjoita.

ASENNUS JA ENSIMMÄINEN KÄYNNISTYS

Asennus

Varmista laitteen riittävä ilmansaanti; vähintäänF100 cm2aukko.

Varmista riittävä ilmankierto veneessä.FPakoputken ulostulo vähintään 400 mm etäi-Fsyydelle polttoaineen täyttöaukosta tai tankin

huohottimesta.

Asenna käyttökytkin mielellään pystysuoraanFpintaan, siten etteivät nesteet valu kytkimeen ja

niin, etteivät lapset ylety siihen (johdon pituus 2

m).

Polttoainejärjestelmä

Letkut pidettävä puhtaana asennuksen aikana.FKäytettävä Wallas pa-letkuja.FKumiletkuja ei saa käyttää!

Polttoaineletkut lyhennetään asennettaessaFtarvittavan pituisiksi.

Polttoaineen paluuletku ø 6/4 mm PolyamidF(musta). Paluuletku ei saa jäädä kiepille, -eikä

missään tapauksessa nousta lieden pohjan

yläpuolelle. Paluuletkulla oltava jatkuva lasku

tankkiin.

Paluuletkun pää ulotuttava pohjakynnykseenFsaakka.

Sähköasennus

Laitteen nimellisjännite on 12 VDC.FLaitteen virta otetaan suoraan akun navoistaFmahdollisimman lyhyillä johdoilla.

Virran plus-johtoon lähelle akkua asennetaan 15F

A pääsulake.

Savukaasut

Huomioi savukaasujen kuumuus valittaessaFläpiviennin asennuspaikkaa.

Joutsenkaulalla estetään läpivientiin roiskuvanFveden pääsy laitteeseen.

Metallirunkooisessa veneessä laite ja läpivientiFon eristettävä veneen rungosta sähkökemialli-

sen korroosion estämiseksi.

Pakoputki ei saa koskettaa paloherkkää materi-F

aalia. Eristä savukaasuletku tarvittaessa.

90.indd 11 20.01.2010 14:54:16

- 12 -

490120A

K00006

Käynnistys

Liesi käynnistyy ja kuumenee automaattisesti ja kytkinmerkkivalo syttyy kun

kytkin käännetään ON-asentoon.

Tehonsäätönuppi

Virtakytkin

Kytkinmerkkivalo

Poltinmerkkivalo

Käyttö

Vilkkuva kytkinmerkkivalo on merkki alijännitteestä, joka johtuu purkautuneesta

akusta, liian ohuista virtajohdoista tai ylimenovastuksesta virtajohdon liitoksissa tai

sulakkeessa. Jos vilkkuminen jatkuu vielä 2,5 min. käynnistysvaiheen päätyttyä tai

alkaa kesken käytön, sammuu liesi automaattisesti.

Liesi ei käynnisty uudelleen ennenkuin käynnistyskytkin on levännyt OFF-asen-

nossa n. 5 min., eikä ennenkuin punainen poltinmerkkivalo on sammunut.

Liesi sammutetaan painamalla katkaisin OFF-asentoon. Lieden paloilmapuhallin

käy jälkijäähdytyksellä (n. 10 min.) kunnes punainen poltinmerkkivalo sammuu.

Liedeltä ei tätä ennen saa katkaista virtaa pääkytkimellä.

Väri Vilkutusväli Toiminto

Keltainen

Punainen

Virta päällä

Paloilmaisu, kun palaminen on alkanut

normaalisti

Ylilämpö

Keltainen Alijännite

90.indd 12 20.01.2010 14:54:18

- 13 -

490120A

Poltinmerkkivalo

Punainen poltinmerkkivalo ilmaisee palamisen käynnistyneen.

Valo syttyy normaalisti n. 5 min. kuluttua käynnistyksestä, ellei, - käännä

kytkin OFF-asentoon, odota n. 5 min. ja käynnistä uudelleen. Viivästynyt syttymi-

nen johtuu tavallisesti polttimen nokeentumisesta. Valo palaa lieden poiskytkennän

jälkeen n. 10 min. kunnes liesi on täysin jäähtynyt.

Vilkkuva valo osoittaa lieden ylikuumentuneen ja lämpösuojan katkaisseen polt-

toainesyötön ja lieden toiminnan. Lämpösuojakytkin ja polttoainesyöttö palautuu

automaattisesti lieden jäähdyttyä. Ylikuumenemisen syy on kuitenkin selvitettävä ja

hoidettava ennen jatkokäyttöä.

Lämpötehon säätö

Lieden lämpötehon säädin toimii portaattomasti. Tehonsäädön vaikutus on nopea,

-lähes välitön.

Käynnistettäessä tulee tehonsäätimen olla täystehoasennossa 6kunnes pu-

nainen poltinmerkkivalo syttyy. Sammutettaessa ei teholla ole merkitystä. Vältä

tehonsäätönupin turhaa nopeaa edestakaisin säätelyä, - se aiheuttaa polttimen

nokeentumisen.

Älä koskaan jätä liettä täydellä teholla pidemmäksi aikaa valvomatta

yksikseen. Tarkista aina veneestä poistuessasi ettei liesi ole jäänyt

päälle.

Käyttö

90.indd 13 20.01.2010 14:54:19

- 14 -

490120A

Keittolevyn käytössä huomioitavaa

Jotta keittotaso ei vaurioituisi eikä naarmuuntuisi, suosittelemme käytettäväksi vain

sileäpohjaisia astioita. Jos kylmää tasoa käytetään työtasona, on se pyyhittävä,

huolellisesti työn päätyttyä. Pienikin kova muru voi aiheuttaa naarmuja, kun kattiloi-

ta asetetaan tasolle. Vaikka tällaisia pienehköjä työn jälkiä keittotasoon ilmestyisi,

eivät naarmut millään tavalla vaikuta tason lämmitysominaisuuksiin.

Keittoastian pohjan tulee olla kylmänä vähän sisäänpäin taipunut, sillä tällöin se

lämpölaajetessaan on tasaisesti keittotasolla, jolloin lämpöenergia parhaiten siirtyy

astiaan.

Keittoastian ihanteellinen pohjanpaksuus on teräsemaliastioilla 2-3mm ja sand-

wich-pohjaisilla teräskattiloilla 4-6mm.

Keittolevyn puhdistus ja hoito

Jotta keittotaso pysyisi helppokäyttöisenä ja kauniina puhdista keittotaso säännöl-

lisesti, mieluiten joka käyttökerran jälkeen. Poista ensin enimmät liat ja ruuantäh-

teet puhdistuslastalla. Kaada kylmälle tasolle muutama pisara keraamisen tason

puhdistusainetta ja pyyhi talouspaperilla. Pyyhi keittotaso kostealla liinalla ja kuivaa

lopuksi puhtaalla liinalla. Älä käytä naarmuttavia puhdistussieniä tai hankausainei-

ta. Vältä myös kemiallisesti voimakkaita puhdistusaineita, kuten uuninpuhdistussp-

raytä tai tahranpoistoaineita. Kalkkiset tahrat poistetaan etikalla tai sitruunalla.

Puhdista heti keittotasolle sulanut alumiinifolio, muovi, sokeri tai ylikiehunut soke-

ripitoinen aine. Tällä vältetään mahdollinen pinnan vaurioituminen. Ennen hyvin

sokeripitoisten ruokien keittämistä tulisi tason pinta pyyhkiä suojaavalla hoitoaineel-

la. Tämä estää mahdollisen ylikiehumisen aiheuttamat pintavauriot.

Lieden teknisten osien huollossa noudatetaan Wallas-laitteiden yleisiä huoltosuosi-

tuksia.

Käyttö

Älä koskaan pidä liettä päällä ilman kattilaa.

90.indd 14 20.01.2010 14:54:19

- 15 -

490120A

HUOLTOSUOSITUKSET

Perushuolto

Huolto

Perushuolto

(hehkutusosien vaihto,

polttimen puhdistus, säädöt,

tarkistukset)

Valtuutettu Wallas-huoltoliike

Huoltotoimenpide Huoltoväli Tekijä

Erityissuositukset

Laitteen ajoittainen käyttö edesauttaa toimintakyvyn säilymistä.

Veden poisto tankista

Bensiiniautoille tarkoitettua isopropanolipohjaista (ei Etyyli eikä Metyylipohjaisia)

jäänestoainetta (kaasutinspriitä) lisätään käyttökauden aikana polttoaineeseen.

Lisäys on syytä tehdä muutamien tankillisten kulutuksen ja täyttöjen jälkeen, ja

aina lämmityskauden alkaessa ja päättyessä. Jäänestoaine sitoo polttoaineeseen

imeytyvän kondenssiveden ja estää polttoaineen sakkautumisen ja pilaantumisen

kesäkautena. Jäänestoaineen annostuksessa noudatetaan aineen valmistajan

antamia ohjeita.

Talvisäilytys

polttoainetankki tyhjennetään syksyllä.• polttoainetankki puhdistetaan ja suodatin vaihdetaan.• polttoainetankkiin täytetään uutta puhdasta polttoainetta keväällä.•

Itse laitteelle ei tarvitse tehdä mitään.

Varaosat

Varaosaluettelo sivuilla www.wallas.ﬁ

5 vuotta

90.indd 15 20.01.2010 14:54:20

- 16 -

490120A

Huolto

Liedessä ei

tapahdu mitään.

Tarkista virtajohtojen

kytkentä, liitokset sekä

pääkatkaisin.

Tarkista sulakkeet

virransyötössä.

Tarkista akkujännite.

Akkujännitteen on oltava

kuormitettuna vähintään

10,7 V

Saako laite virtaa?

Mitataan piirikortin

virtaliittimestä.

Tarkista ohjauspaneeli ja

ohjauspaneelin kaapeli.

Kyllä

Tarkista akun kunto ja

sähkönsyöttökaapelit /

liittimet.

Lataa tarvittaessa akku.

Alle 10,7 V Alijännite VIKAVILKUTUS

3.0.1_FI

K00010

90.indd 16 20.01.2010 14:54:21

- 17 -

490120A

Huolto

Hehkuvastus ei saa riittävästi

jännitettä.

(Hehkuvastus ei kuumene

riittävästi.) Tarkista virtajohtojen

kytkentä, liitokset sekä

pääkatkaisin.

Huonolaatuista polttoainetta. Vaihda polttoaine.

Tarkista akkujännite.

Vettä polttoaineessa. Puhdista tai vaihda polttoaine

uuteen.

Vettä savukaasuletkussa. Tarkista onko

savukaasuletkun mutkissa

vettä (vesilukko).

Liesi savuttaa

käynnistyksessä.

Tarkista akkujännite.

Akkujännitteen on oltava

kuormitettuna vähintään

10,7 V

Vettä polttoaineessa. Puhdista tai vaihda polttoaine

uuteen.

Vettä savukaasuletkussa.

Polttoaine loppunut tai niin

vähissä, ettei imuletkun pää

ylety polttoaineeseen

tankissa.

Tarkista onko

savukaasuletkun mutkissa

vettä (vesilukko).

Lisää polttoainetta.

Liesi sammuu

kesken käynnin.

Tarkista akun kunto ja

sähkönsyöttökaapelit /

liittimet.

Lataa tarvittaessa akku.

Laite on ylikuumentunut. Tarkista ilmankierto laitteen

ympäristössä.

Kova tuulipaine

savukaasuläpiviennin

puolella.

Huolehdi, että tuulipaine ei

pääse suoraan puhaltamaan

savukaasuläpivientiin.

VIKAVILKUTUS

3.0.3_FI

K00015

90.indd 17 20.01.2010 14:54:21

- 18 -

490120A

Wallas-Marin Oy (valmistaja) vastaa maahantuojan välityksellä tuotteiden ja tarvikkeiden mahdollisista

raaka-aine- ja valmistusvirheistä 12 kuukauden ajan myyntipäivästä lukien alla mainituin ehdoin.

1. Toimenpiteet vian sattuessa:

a) Tarkistakaa internetsivuilta (www.wallas.com) olevan tarkistuslistan avulla, että kyseessä ei ole käyt-

töön liittyvä ns. helppo, ei takuun piiriin kuuluva vika.

b) Ilmoitus viasta on tehtävä heti tai viimeistään 2 kk kuluttua vian ilmettyä.

Takuuajan päättymisen jälkeen ei vetoaminen takuuaikaiseen ilmoitukseen ole pätevä, ellei sitä ole tehty

kirjallisesti. Takuun edellytyksenä on voimassa oleva ostokuitti tai muu luotettava määritys ostoajankoh-

dasta.

c) Takuukorjausta varten toimittaa asiakas laitteen myyjäliikkeeseen (myyjä vastaa takuuasian hoidosta)

tai valtuutetulle huoltoliikkeelle. Takuuhuoltoa ei suoriteta ulkona kentällä tai veneessä. Takuu ei korvaa

laitteen irrotus- ja kiinnityskuluja tai vahinkoa, joka johtuu korjaukseen lähetetyn laitteen puutteellisesta

pakkauksesta.

d) Asiakkaan on ilmoitettava takuuhuollolle seuraavat tiedot kirjallisesti:

vian kuvaus• asennustilanteen kuvaus• laitteen tyyppi ja sarjanumero•

2. Takuu ei ole voimassa seuraavissa tapauksissa:

laitteeseen on lisätty vierasta alkuperää olevia osia tai sen rakennetta on muutettu ilman valmista-• jan suostumusta

valmistajan antamia asennus-, käyttö-, tai huolto-ohjeita ei ole noudatettu• sopimaton varastointi tai kuljetus• onnettomuudet tai vahingot, joihin Wallas ei voi vaikuttaa (force major)• luonnollinen kuluminen. Lämmittimien (ja liesipuhallinkansiyhdistelmän 85D+270) puhallinmootto-• reilla luonnollisen kulumisen raja on 1500 h. Takuuaikana tämän käyttömäärän ylitys ei oikeuta ko.

moottoreiden takuukorvauksiin.

virheellinen käsittely, sopimaton polttoaine, alijännite, ylijännite, lika tai• vesivahinko• laite on avattu ilman maahantuojan erillistä lupaa• laitteen korjaukseen on käytetty muita kuin alkuperäisiä Wallas-varaosia•

3. Takuuaikana suoritetut korjaukset eivät uudista tai muuta alkuperäistä takuuaikaa.

4. Viallisesta tuotteesta johtuvat välilliset vahingot eivät kuulu takuun piiriin.

5. Takuu on voimassa venetuotteilla vain veneasennuksissa ja mökkituotteilla vain kesämökkiasennuk-

sissa. Takuu ei koske ajoneuvoasennuksia tai asennuksia muihin tiloihin.
