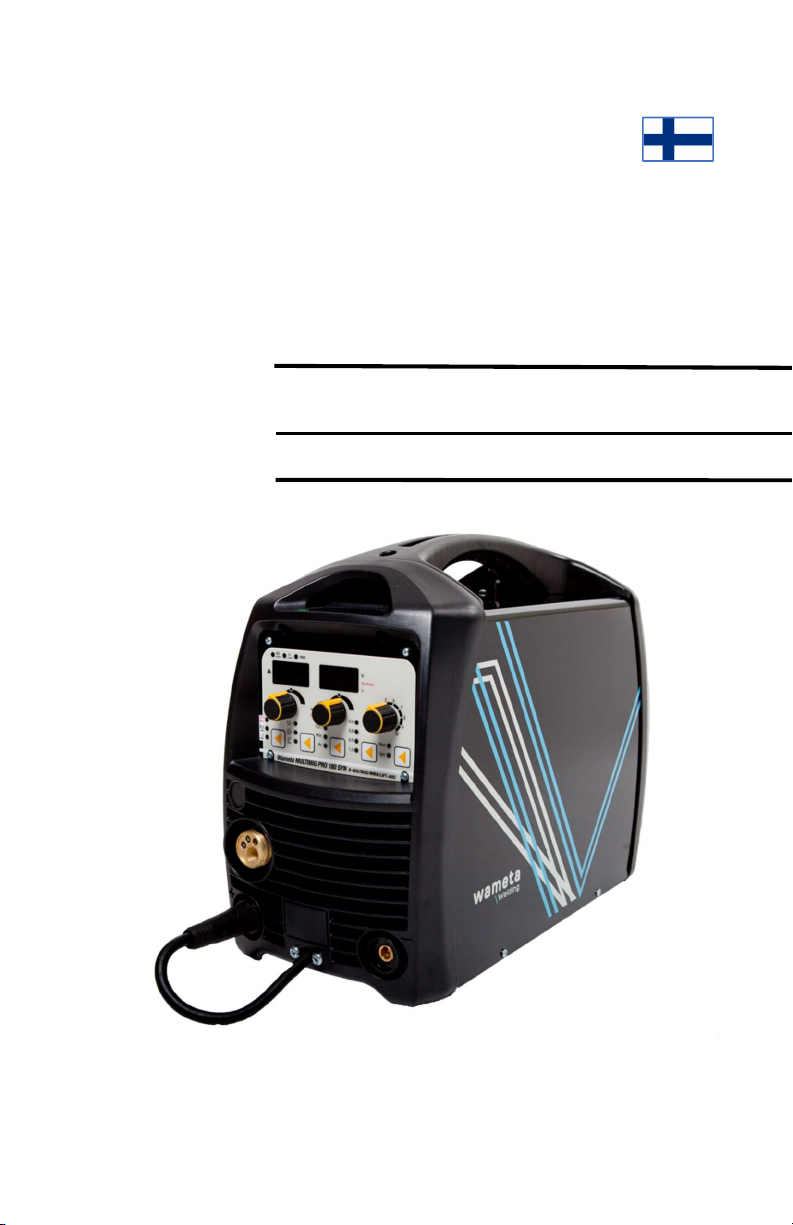

WAMETA MULTIMIG PRO 180 SYN User manual

1
SUOMI
Puikko/MIGMAG/TIG DC LIFT -hitsausinvertteri
Oikeudet muutoksiin pidätetään.
Käyttöohje
Wameta MULTIMIG PRO 180SYN
Weldi Oy

2
Sisällys
Yleisiä turvallisuusohjeita 3
Tärkeitä turvallisuusseikkoja 3
Laitteen kuvaus 5
Käyttöönotto 5
Tekniset tiedot 6
Etupaneeli 7
Takapaneeli 10
Jatkojohdot 11
MIG/MAG-hitsaus 11
Puikkohitsaus 14
TIG-hitsaus 14
Ongelmatilanteet 15
Huolto 16
Takuuehdot 16
Aggregaattikäyttö 17
Laitteen kierrättäminen

3
YLEISIÄ TURVALLISUUSOHJEITA
HUOMIO: Lue ja ymmärrä tämän ohjekirjasen sisältö. Ohjeiden
noudattamatta jättäminen saattaa aiheuttaa vakavan loukkaantumisen,
vammautumisen tai kuolemanvaaran.
HUOMIO: Huolehdi, että kaikki laitetta käyttävät henkilöt ovat
lukeneet ja ymmärtäneet tässä ohjekirjassa olevat ohjeet ja noudattavat
niitä. Huolehdi, etteivät laitteen käyttöön soveltumattomat henkilöt käytä
laitetta.
VAROITUS: Tässä käyttöohjeessa mainitut ohjeet ja varoitukset
eivät kata kaikkia laitteen käytöstä mahdollisesti johtuvia riskejä.
Tämän käyttöohjeen tulee seurata laitetta koko sen käyttöiän ajan.
TÄRKEITÄ TURVALLISUUSSEIKKOJA
Hitsausympäristö
-Varmista, että hitsausympäristössä ei ole helposti syttyviä
materiaaleja. Pidä hitsausympäristön palokuorma mahdollisimman
pienenä.
-Pidä aina lain ja säädösten vaatimat tulentorjuntavälineet saatavilla
hitsauspaikalla.
-Huolehdi hitsauspaikan riittävästä tuuletuksesta. Hitsaussavujen ja -huurujen
hengittäminen on terveydelle haitallista. Älä käytä laitetta märissä olosuhteissa.
-Huolehdi, että hitsauskoneesi ja muut välineesi ovat moitteettomassa kunnossa.
-Ole tietoinen, mitä hitsausalueella tapahtuu, pidä muut asiaan kuulumattomat
henkilöt erityisesti lapset, poissa hitsausalueelta.
-Käytä aina asianmukaista hitsausvaatetusta, sekä käytä
hyväksyttyjä suojaimia suojataksesi itsesi häikäisyltä, UV-säteilyltä,
lämpösäteilyltä, kuumilta roiseilta, hitsaussavuilta ja huuruilta, sekä
muilta mahdollisilta hitsauksen riskitekijöiltä. Huolehdi, että myös
muut hitsauksen vaikutusalueella olevat henkilöt suojaavat itsensä
näiltä riskeiltä.
-Huolehdi, ettei hitsauslaite pääse kaatumaan tai putoamaan.
-Huolehdi hitsausvirtapiirin maajohdon huolellisesta kiinnittämisestä
ehkäistäksesi mahdollista hitsausvirtapiirin maapuolen korvautumista
sähköverkon johtimilla. (“nollakierto”).
Hitsauskoneen kunto
-Tarkasta ennen jokaista hitsausta hitsauskoneen kaapeleiden ja johtimien kunto.
Vaihda kaapelit tai johtimet tarvittaessa.

4
-Tarkasta ja tarvittaessa puhdista liittimet, puikonpitimen leuat tai maapihdin
johdinpinnat.
Hitsauskoneen käyttö
HUOMIO!
Älä käytä konetta, mikäli kone tai sen kaapelit tai hitsaimet ovat kosteita tai
märkiä. Kuivata kone ja sen osat ennen käyttöä. (esim. jos kone on ollut
kylmässä ajoneuvossa ja se tuodaan sisälle, on koneen annettava lämmetä ja
kuivua ilmavassa paikassa muutama tunti ennen käyttöä.
-Noudata tämän käyttöohjeen neuvoja.
-Kytke hitsauskoneen pääkytkin off-asentoon ja irrota pistotulppa sähköverkosta,
kun kone ei ole käytössä.
-Kiinnitä hitsausvirtapiirin maapihti mahdollisimman lähelle hitsattavaa kohdetta,
ja puhdista kiinnityskohta hyvin liasta, ruosteesta, maalista tai muusta eristävästä
materiaalista.
-Vältä kontaktia hitsauselektrodiin, jos olet kosketuksessa hitsattavaan
materiaaliin, suojamaahan tai toisen hitsauskoneen elektrodiin.
-Älä kierrä hitsaus- tai verkkokaapeleita kehosi tai raajojesi ympärille.
-Käytä aina asianmukaista hitsausvaatetusta ja -suojaimia.
-Älä hitsaa galvanoituja materiaaleja. Galvanoinnissa käytetyt aineet, esimerkiksi
sinkki, synnyttävät hitsauksen yhteydessä myrkyllisiä savuja ja huuruja.
Galvaaniset pinnoitteet on poistettava hitsauskohdasta ja sen ympäriltä ennen
hitsaamista.
-Myös eräät puhdistukseen ja rasvanpoistoon tarkoitetut kemikaalit saattavat olla
erittäin myrkyllisiä palaessaan ja/tai kuumetessaan.
Sähkömagneettinen säteily
Hitsauskoneen käyttö aiheuttaa sähkömagneettista säteilyä.
-Sähkömagneettinen säteily saattaa häiritä herkkiä elektronisia
laitteita, kuten sydämentahdistimia.
-Jos sinulla on sydämentahdistin tai vastaava laite, ota yhteys
lääkäriisi ennen hitsauslaitteen käyttöä.
-Pidä sydämentahdistinta käyttävät henkilöt poissa hitsausalueelta.
-Älä kierrä hitsauskaapeleita tai muita johtimia kehosi ympärille, äläkä pidä niitä
pääsi tai selkärankasi lähellä.
-kierrä maa- ja hitsauskaapelit yhteen, milloin se on mahdollista.
-pidä maa- ja hitsauskaapelit samalla puolella kehoasi.
Suojakaasupullojen käsittely
Suojakaasupullot sisältävät korkeapaineistettua kaasua. Käsittele
suojakaasupulloja varoen. Varo, ettei pullo pääse kaatumaan tai
muutoin vahingoittumaan. Sido pullot telineeseen tai kiinteään
rakenteeseen. Älä milloinkaan tee muutoksia pulloihin tai paineen
alentimiin. Käytä vain asianmukaisia, laadukkaita kaasulaitteita. Huolehdi
kaasupullojen asianmukaisesta huollosta ja katsastuksista.

5
Hitsauslaitteen asianmukainen huolto
-Käänny koneen huollossa ja korjaamisessa asiantuntevan hitsauskonehuollon
puoleen.
-Ennen takuuhuoltoja ota yhteys koneen myyneeseen liikkeeseen tai Weldi
Oy:öön.
Laitteen kuvaus
Wameta MULTIMIG PRO 180 SYN on invertteritasasuuntaaja. Laite liitetään 1-
vaiheiseen 220-240V 50/60Hz Sähköverkkoon. Sulakekoko 16A hidas.
Laite on tarkoitettu puikkohitsaukseen, MIG/MAG sekä DC TIG-hitsaukseen
nostosytytyksellä. (TIG-poltin myydään erikseen). Käyttö muuhun tarkoitukseen
kielletty.
Käyttöönotto
Poista laite tarvikkeineen pakkauksestaan. Huolehdi pakkausmateriaalien
kierrätyksestä, mikäli et enää halua käyttää pakkausta koneen kuljetukseen tai
säilytykseen.
Tarkasta, että pakkauksesta löytyvät seuraavat tuotteet. Kaapelit ovat
koneen lankatilassa.
Tuote Määrä
Hitsausinvertteri 1 laite
MIG/MAG -hitsauspoltin 1 kpl
Maadoituskaapeli 1kpl
Käyttöohje 1kpl
Tarkasta, ettei koneessa tai varusteissa näy kuljetusvaurioita, ja ettei
mikään koneen tai varusteen osa ole irronnut. Kuljetusvaurio on
ilmoitettava rahdinkuljettajalle

6
Tekniset tiedot
Malli Wameta MULTIMIG PRO 180 SYN
Verkkojännite U1 V 230
Verkkojännitteen taajuus Hz 50/60
Maksimi ottovirta I1m a x A 32
Effektiivinen ottovirta I1eff 16
Maksimi ottoteho kVA 7.4
Tyhjäkäyntijännite MMA V 69
MMA MIG/MAG TIG
Kaarijännite MMA V 20.8-26.4 15.5-23.0 10.6-17.2
Hitsausvirta-alue MMA A 20～160 30-180 15-180
ED A @ 40°C 25% 160 180 180
ED A @ 40°C 60 % 98 116 116
ED A @ 40°C 100 % 76 90 90
Tehokkuus η 85%
Tehokerroin Cosφ 0.75
Eristysluokka H
Suojausluokka IP 21S
Jäähdytyksen tyyppi puhallin
mitat cm
P×L×K 55×22×38
Paino kg 14 kg
 Valmistusstandardi：EN60974-1
Sen, joka on suorittanut koneen huolto- tai korjaustöitä, on
varmistettava, että kone on huollon tai korjauksen jälkeen
edelleen standardin mukainen.

7
Etupaneeli
1. Virta päällä -valo
Valo palaa, kun kone on päällä.
2. Ylikuumenemisen merkkivalo
Kun valo palaa, on hitsauskonetta kuormitettu liikaa. Hitsausvirta katkeaa
automaattisesti ja hitsaus voi jatkua vasta kun kone on jäähtynyt. Odota
jäähtymistä koneen virran ollessa päällä, jolloin jäähdytyspuhallin jäähdyttää
koneen takaisin käyttölämpötilaan mahdollisimman nopeasti.
3. VRD-toiminnon merkkivalo
Kun valo palaa, on hitsauskoneen tyhjäkäyntijännite pudotettu tasolle ≤13V.
Tämä lisää hitsaajan mukavuutta ja turvallisuutta hitsattaessa suuren hitsattavan
kappaleen päällä, sisällä säiliöissä tai epäsuotuisissa kosteissa oloissa. VRD-
toiminto on oletusarvoisesti päällä, ja se voidaan kytkeä pois painamalla
yhtaikaisesti painikkeita 9+11+13.
4. Hitsausvirran näyttö
Näyttää Ampeereina esisäädetyn hitsausvirran voimakkuuden, sekä mitatun
hitsausvirran hitsauksen aikana.

8
5. Vasen monitoimisäädin
Säädintä kiertämällä esiasetetaan hitsausvirran voimakkuus, säädintä painamalla
langan kylmäajo (hitsauslangan syöttö jännitteettömänä).
6. Kaarijännitteen näyttö
MIG/MAG Näyttää esiasetetun kaarijännitteen, ja mitatun kaarijännitteen
hitsauksen aikana.
Puikkohitsaus (MMA) Näyttää kaaridynamiikan (Arc-Force) asetuksen.
7. Keskimmäinen monitoimisäädin
MIG/MAG Kaarijännitteen säätö säädintä kiertämällä, suojakaasuhuuhtelu/testi
säädintä painamalla.
Puikkohitsaus (MMA) Kaaridynamiikan (Arc-Force) säätö säädintä kiertämällä.
8. Oikeanpuoleinen kiertosäädin
Tällä säätimellä säädetään kaaridynamiikkaa (induktiota) MIG/MAG-
hitsauksessa.
9. Hitsausprosessin valintapainike
Tällä painikkeella valitaan käytettävä hitsausprosessi. Hitsausprosessin valinta
näkyy painikkeen vasemmalla olevista merkkivaloista. Ylhäältä alas:
Puikkohitsaus (MMA), tasavirta-TIG -hitsaus nostosytytyksellä (TIG DC LIFT) ja
MIG/MAG -hitsaus.
10. Liipaisintoiminnon valintapainike MIG/MAG -toimintatilassa
Tällä painikkeella valitaan 2-tahti, 4-tahti tai pistehitsaus-toimintatila. 2-
tahtitoiminnolla hitsaus alkaa kun liipaisinta painetaan, ja loppuu kun liipaisin
vapautetaan. 4-tahtitoimintatilassa hitsaus alkaa kun liipaisin painetaan pohjaan
ja vapautetaan, ja päättyy kun liipaisin painetaan pohjaan ja vapautetaan
uudelleen. Pistehitsaus-toimintatilassa liipaisinta painettaessa kone hitsaa
monitoimisäätimellä (7) esisäädetyn ajan.
Jotta hitsauskone osaa säätää automaattisesti oikeat hitsausarvot
synergisessä toimintatilassa, on koneeseen syötettävä tiettyjä perusarvoja,
kuten käytettävä suojakaasu ja hitsauslangan läpimitta.
11. Suojakaasun valinta synergisessä toimintatilassa
Tällä painikkeella ilmoitetaan hitsauskoneelle, mitä suojakaasua käytetään.
CO2 – hiilidioksidi
MIX – CO2-Ar seoskaasu
Ar – Argon (alumiinin hitsauksessa) (vain 1,0mm lankapaksuudella)
EI merkkivaloa – Kaasuton täytelanka. Muista myös kääntää hitsausnapaisuus
siten, että napaisuudenvaihtokaapelinon miinus-liittimessä, ja maajohto plus-
liittimessä. Vain lankapaksuudet 0,9-1,0 ovat käytettävissä. 0,7mm kaasuttomalla
täytelangalla pitää käyttää manuaalista säätöä.

9
12. Hitsauslangan läpimitan valinta
13. Synergisen toimintatilan – manuaalisen toimintatilan valinta
Synergisessä toimintatilassa kaarijännite ja langansyöttönopeus seuraavat
toisiaan esiohjelmoidun synergialinjan mukaisesti, kun käytettävä suojakaasu ja
hitsauslangan paksuus on määritelty.

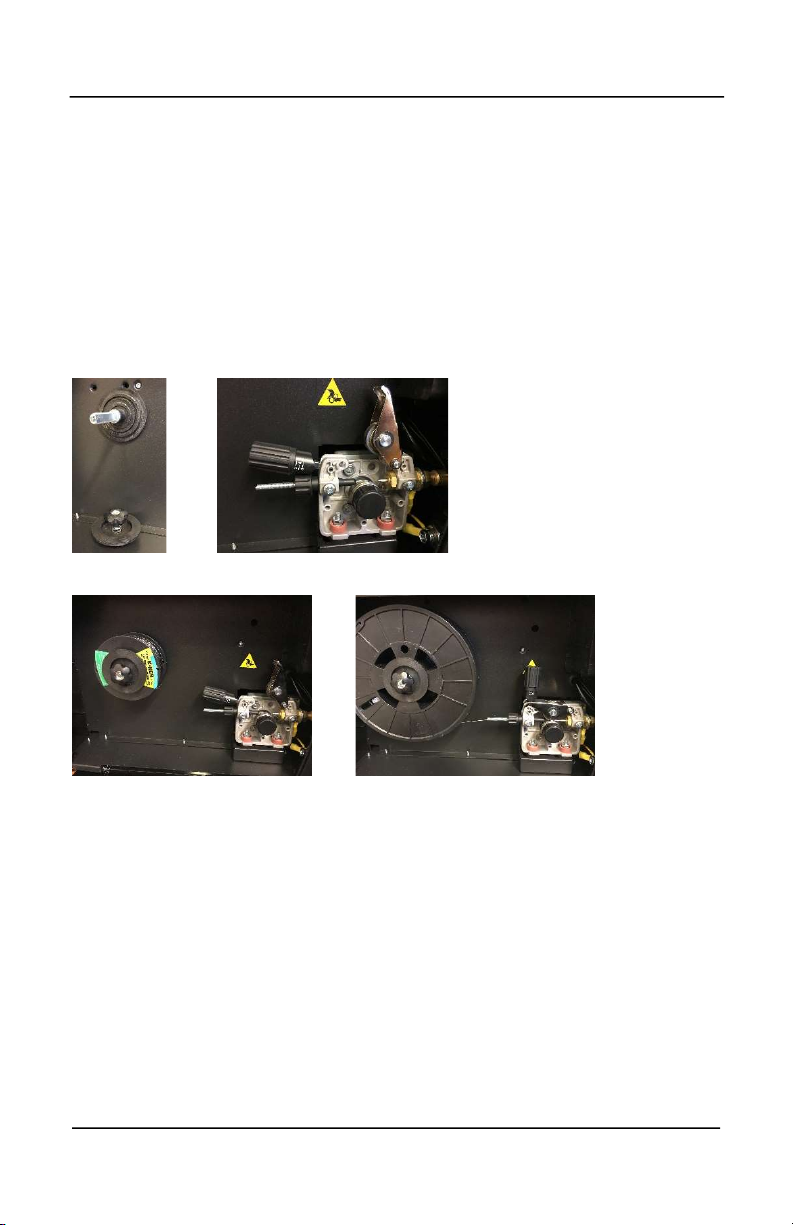

1. MIG/MAG – hitsauspolttimen liitin (Euroliitin)
Hitsauslanka syötetään hitsaustapahtumaan hitsauspoltinta pitkin. Myös
suojakaasu syötetään poltinta pitkin. Poltin liitetään koneen etupaneelissa
olevaan EURO-liittimeen. Kierrä polttimen kiristysmansetti kiinni, mutta älä kiristä
tarpeettoman kovalla voimalla. Pidä hitsauspoltin puhtaana, älä käytä ruosteisia
lankoja, sillä ne tukkivat polttimen helposti. Polttimen langanohjausputki on
vaihdettava aika-ajoin.
2. Napaisuudenvaihtokaapeli
3. Maadoitus/hitsausvirtaliittimet
Maadoitusjohto kytketään työkappaleen ja koneen etupaneelin maadoitusliittimen
väliin, jotta hitsausvirtapiiri voisi muodostua. MIG/MAG-hitsauksessa
umpilangalla suojakaasuhitsauksessa maadoitusjohto liitetään MIINUS-liittimeen
ja napaisuudenvaihtokaapeli PLUS-liittimeen. Hitsattaessa itsesuojaavalla
1
2
3

10
kaasuttomalla täytelangalla, liitetään maadoitusjohto PLUS-liittimeen ja
napaisuudenvaihtokaapelin liitin MIINUS-liittimeen.
TIG-hitsauksessa napaisuudenvaihtokaapeli irrotetaan ja TIG-poltin liitetään
MIINUS-liittimeen ja Maajohto PLUS-liittimeen.
Puikkohitsauksessa (MMA) napaisuudenvaihtokaapelin liitin irrotetaan ja hitsain-
kaapeli ja maadoituskaapeli kiinnitetään puikkopakkauksen etiketin ohjeen
mukaisesti:
(=+) Hitsainkaapeli PLUS-liittimeen
(=-) Hitsainkaapeli MIINUS-liittimeen
(=~) Napaisuudella ei merkitystä

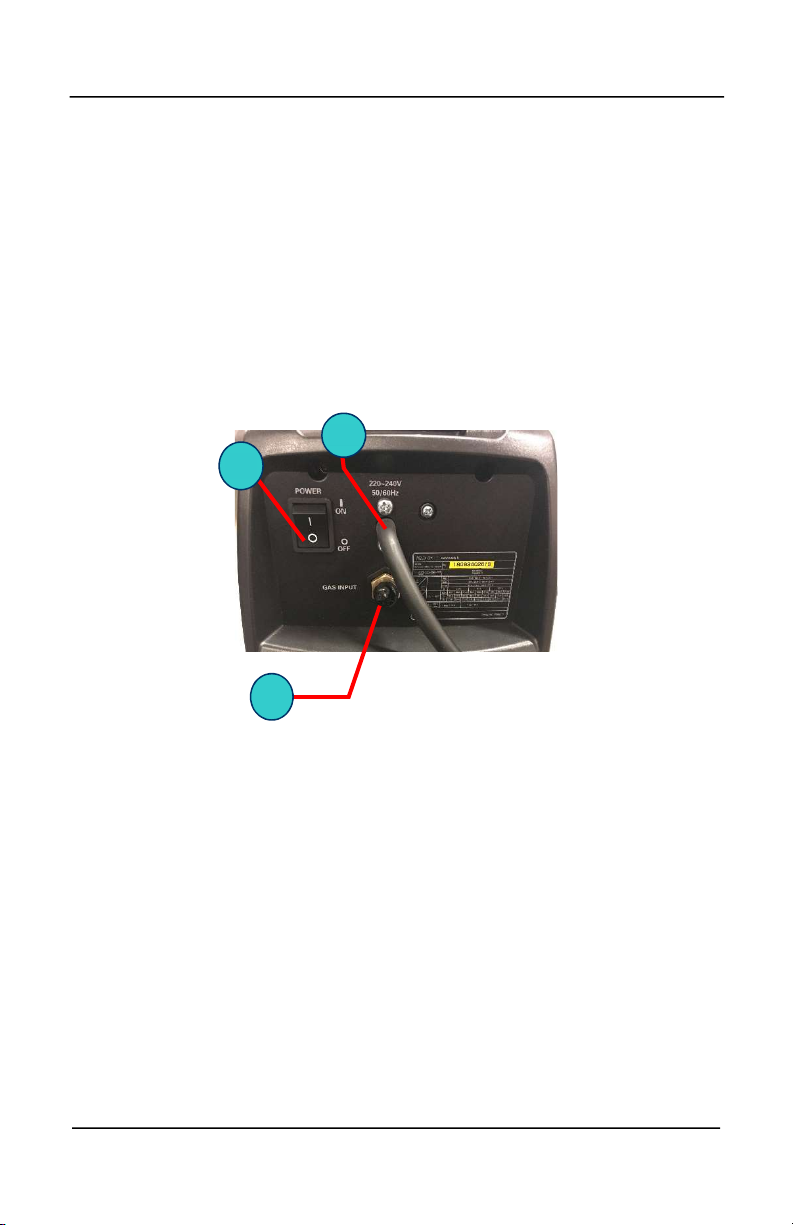

Koneen takapaneeli
1. Pääkytkin
OFF-asennossa kone on pois päältä, ON-asennossa kone on päällä.
Varmista, että koneen pääkytkin on “OFF”-asennossa, kun liität koneen
sähköverkkoon tai irrotat sen siitä.
2. Verkkojohto kytketään 230V 50Hz maadoitettuun pistorasiaan, joka on
suojattu vähintään 16 A hidas –varokkeella.
3. Suojakaasuliittimeen liitetään koneen mukana tuleva suojakaasuletku.
Suojakaasuletkun toinen pää kytketään suojakaasulähteen paineen
alentimen liittimeen.
Kone pitää säilyttää puhtaana ja kuivana. Jos sadesuojaa käytetään,
huolehdi siitä, että tuuletusaukkoja ei peitetä.
1
2
3

11
VARUSTEIDEN ASENNUS
Asenna hitsauspoltin pikaliittimeen. Liitospintojen on oltava ehjät ja puhtaat.
Varmista, että polttimen sisällä oleva langanohjausputki ja polttimen kärjessä
oleva lankasuutin sopivat käytettävälle langalle. Teräslankoja hitsatessa voidaan
käyttää terässpiraalilanganjohdinta. Langanjohtimien värit ja sopivat lankakoot
menevät seuraavasti:
Valkoinen 0,6-0,8 mm
Sininen 0,8-1,0 mm
Punainen 1,0-1,2 mm
Keltainen 1,4-1,6 mm
Pehmeille langoille, kuten alumiinilangoille ja juotoslangoille suositellaan
polyamidista tai hiiliteflonista valmistettuja langanjohtimia. Pehmeät langat
tarttuvat metallispiraaliin ja langansyöttö häiriintyy. Alumiinin hitsaus on herkkä
epäpuhtauksille, varsinkin hitsisulaan joutuvat teräshiukkaset pilaavat hitsin.
Ruostumattomilla teräslangoilla käytetään myös polyamidista tai hiiliteflonista
valmistettuja langanohjainputkia, sillä ruostumaton teräslanka aiheuttaa
terässpiraalista valmistetun langanohjausputken hapettumista ja tukkeutumista.
Nosta suojakaasupullo telineeseen, kiinnitä hihna ja irrota venttiilin suojahattu
sekä tulppamutteri.
Kiinnitä paineenalennus/virtausmittari pulloventtiiliin. Mittarista johdetaan
kaasunsyöttöletku koneeseen. Kiristä letkuliitokset. Avaa pullon venttiili varoen
seuraamalla letkunpainemittaria. Tarkista letkuliitosten pitävyys kiertämällä pullon
venttiili kiinni. Jos letkunpaine alkaa heti laskea vaikka koneen magneettiventtiili
on kiinni niin jossain on vuoto.
Jatkojohdot
Älä käytä jatkojohtoja ellei se ole välttämätöntä. Jatkojohdot aiheuttavat
verkkojännitteen laskua, joka saattaa vaikuttaa koneen suorituskykyyn. Jos
jatkojohtoa käytetään, kelaa koko jatkojohto pois kelalta ja käytä vain jatkojohtoja
joiden johdinten poikkipinta-ala on vähintään 2,5 mm2. Älä käytä yli 25 m
jatkojohtoja.
MIG/MAG -hitsaus
MIG/MAG-hitsauksessa valokaari luodaan kelalta mekaanisesti syötettävän
lisäainelangan ja työkappaleen välille. Hitsauspoltinta pitkin johdetaan myös
suojakaasu hitsaustapahtumaan. MIG/MAG-hitsauksessa säädettäviä
hitsausparametrejä ovat kaarijännite ja langansyöttönopeus. Hitsausvirran arvo
vaihtelee suhteessa hitsausnopeuteen, hitsausasentoon, vapaalangan pituuteen
ym. MIG/MAG-hitsauksessa on tärkeää, että lanka pääsee kulkemaan
esteettömästi hitsauspolttimen läpi. Langan on oltava ruosteetonta ja puhdasta,

12
öljyä tai muuta liukastetta ei saa käyttää. polttimen sisällä oleva
langansyöttöputki on pidettävä puhtaana ja aika-ajoin vaihdettava.
Lisäainelankakelan asennus
1. Varmista, että etupaneelin päävirtakytkin on asennossa OFF.
2. Valitse hitsaustyöhön sopiva lanka. Wameta MULTIMIG PRO 180 SYN -
koneeseen sopii 200 mm (5kg) tai 100 mm (1kg) lankakela.
3. Irrota lankakelan kiristysruuvi, kelajarrun jousi ja kelankannatinlevy lankakelan
navasta (kuva 1). Avaa langansyöttöyksikön lukitussalpa/kiristysruuvi vetämällä
ruuvia lankatilan takaosaa kohti. tämä vapauttaa paininvarren. (kuva 2).
Kuva 1 Kuva 2
Kuva 3 Kuva 4
Aseta lankakela paikoilleen kelankannattimeen, aseta kelankannatinlevy-
kelajarrun jousi ja lankakelan kiristysruuvi paikoilleen. Kiristä lankakelan
kiinnitysruuvi siten, että lankakela pysähtyy ¼ kierroksen matkalla kelaa
pyöräytettäessä. Tarkasta, että lankapyörän uran koko ja muoto vastaavat
käytettävää lisäainelankaa. Vapauta langan pää kelan pitoreiästä. HUOM! varo,
ettei lanka pääse purkautumaa kelalta jousivoiman avulla. suojaa erityisesti
silmäsi terävältä langanpäältä. Suorista ja/tai katkaise langan pää sivuleikkureilla
siten että lanka on suora. Viilaa tarvittaessa langan pää pyöreäksi. Tämä on
erityisesti tarpeen käytettäessä polyamidisia tai hiiliteflonisia langanjohtimia.
Terävä langan pää puhkaisee helposti muovimateriaalisen langanjohtimen.
Suljepaininvarsi lankaa vasten ja lukitse se paikoilleen lukitussalvalla.
Paininvarren kireys säädetään sopivaksi siten, että lanka kulkee tasaisesti, ilman
että liian suuri pintapaine vaurioittaa lankaa ja irrottaa sen pinnasta partikkeleita,

13
jotka tukkivat langanjohtimen. Irrota polttimen päässä oleva kaasusuutin ja
virtasuutin. Käynnistä kone takapaneelin pääkytkimestä. Syöttääksesi
lisäainelangan polttimeen, paina monitoimisäädintä (5) akselin suuntaisesti. Näin
voit syöttää langan jännitteettömänä ja ilman kaasua polttimeen. katso, ettei
polttimessa ole tiukkoja mutkia, älä suuntaa poltinta itseäsi tai muita henkilöitä
kohti. Kun lanka tulee ulos polttimen päästä, lopeta syöttö ja aseta virtasuutin ja
kaasusuutin paikalleen. Leikkaa lisäainelanka sivuleikkureilla siten, että se tulee
ulos polttimen päästä noin 10mm.
Kun olet varmistanut suojakaasuletkun kunnollisen asennuksen ja testannut, ettei
suojakaasulinjassa ole vuotoja, voit säätää suojakaasun virtauksen sopivaksi.
Paina monitoimisäädintä (7) säätimen akselin suuntaisesti, niin suojakaasu alkaa
virrata. Säädä virtaus sopivaksi suojakaasusäätimestä. Sopiva virtaus riippuen
työkohteesta on 6-9l/min.
Valitse painikkeella (9) hitsaustavaksi MIG/MAG -hitsaus (alin): Valitse
hitsauspolttimen liipaisimen toimintatapa painikkeella (10). Voit valita:
2T – hitsaus alkaa ja jatkuu niin kauan kuin polttimen liipaisinta painetaan.
4T – hitsaus alkaa kun polttimen liipaisinta painetaan kerran ja päättyy kun
liipaisinta painetaan toisen kerran
PISTEHITSAUSTOIMINTO – liipaisinta painettaessa kone hitsaa
monitoimisäätimellä (7) säädetyn ajan (1-10 s.).
Kiertosäätimellä (8) säädetään induktiota joka vaikuttaa pisaraoikosulun jälkeisen
virrannousun nopeuteen MIG/MAG -syklissä eli arkipäiväisesti sanottuna hitsin
”karheuteen”. Mitä suurempi arvo, sitä parempi tunkeuma pienemmällä
hitsausvirran arvolla, toisaalta suurempi arkuus epäpuhtauksille ja roiskeille.
Synergiavapaa MIG/MAG-hitsaus:
Hitsataksesi siten, että voit säätää kaarijännitettä ja hitsausvirtaa
(langansyöttönopeutta) toisistaan riippumatta, valitse etupaneelin painikkeella
(13) toimintatila Man. Nyt voit säätää hitsausvirtaa säätimellä (5) ja kaarijännitettä
säätimellä (7) toisistaan riippumatta.
Synerginen MIG/MAG-hitsaus:
Helpottaaksesi koneen säätämistä käyttämällä koneeseen valmiiksi ohjelmoituja
synergialinjoja, valitse etupaneelin painikkeella (13) toimintatila Syn.
Valitse painikkeella (11) käytettävä suojakaasu:
CO2 – hiilidioksidi
MIX – hiilidioksidi/argon seoskaasu
Ar – argon (alumiinille; Argonkaasulle on langan läpimitan vaihtoehtona vain
1,0mm).
Valitse painikkeella (12) lisäainelangan läpimitta.
Monitoimisäätimellä (5) voit nyt valita halutun hitsausvirran arvon (näkyy
näytöllä(4)), kaarijännite säätyy automaattisesti esiohjelmoidun synergialinjan
mukaan (näkyy näytöllä (6).

14
Monitoimisäätimellä (7) voit kuitenkin lisätä tai vähentää kaarijännitettä ilman että
hitsausvirran arvo muuttuu. Esiasetetun synergialinjan mukainen arvo on
suhteellinen 0, ja jännitettä voi lisätä tai vähentää esiasetetusta arvosta 5 V.
Valokaari pitenee, kun jännite suurenee, ja lyhenee kun jännite pienenee.
Hitsaustyöhön sopiva hitsausvirran voimakkuus riippuu lukuisista tekijöistä, kuten
hitsattavasta materiaalista, lisäainelangan paksuudesta, käytettävästä
suojakaasusta, liitosmuodosta ja hitsausasennosta. ”Peukalosääntönä”
voidaan pitää, että hitsausvirran summittainen arvo on noin 40 A /
perusaineen paksuuden millimetri.
Puikkohitsaus
Valitse koneen etupaneelin painikkeesta (9) Puikkohitsaus (MMA). Hitsauspuikko
kiinnitetään puikonpitimeen. Maajohto kiinnitetään mahdollisimman lähelle
hitsauspaikkaa puhdistettuun hitsaustyökappaleen kohtaan. Puikko sytytetään
kevyellä raapaisulla työkappaletta vastaan. Tarkasta käytettävä napaisuus
puikon pakkauksesta. Puikon kuivaaminen puikkopakkauksesta löytyvän ohjeen
mukaan helpottaa puikon sytyttämistä, ja vähentää vetyhalkeamien riskiä.
Hitsausvirran arvo säädetään kulloisenkin työkohteen, materiaalin ja asennon
mukaan. Nyrkkisääntönä voidaan pitää perussäätöä 40A / hitsauspuikon
läpimitan millimetri.
Seuraavassa taulukossa summittaisia hitsausvirran arvoja läpimitaltaan
erikokoisille hitsauspuikoille.
Hitsauspuikon
läpimitta
Hitsausvirta A
1,6 mm 40-55
2,0 mm 50-80
2,5 mm 80-110
3,2 mm 110-150
4,0 mm 140-160
Monitoimisäädintä (7) kiertämällä voit säätää hitsauksen aikaisen
kaaridynamiikan (ARC FORCE) voimakkuutta asteikolla 0-10. pienimmällä
asetuksella kone antaa pienemmän virtapulssin, mikäli havaitsee kaarijännitteen
laskua pisaraoikosulun takia. pienimmällä arvollaan hitsaus on pehmeää,
suurimmalla arvolla karheaa, ja tehopulssi kaarijännitteen laskiessa on
voimakkaampi.
TIG-hitsaus
Koneella voidaan hitsata TIG-hitsausprosessilla tasavirralla (DC)
sytytystapa on nostosytytys (TIG Lift).
Valitse koneen etupaneelin painikkeesta (9) TIG LIFT-toimintatapa. Hitsausvirta
säädetään kiertämällä monitoimisäädintä (5). Hitsausvirran arvo näkyy näytöllä
(4) ja kaarijännitteen arvo näytöllä (6)

15
Kytke maadoitusjohto PLUS-napaan. Kytke lisävarusteena saatava Nosto-TIG -
poltin ( Tuotenumero 31WP.17V-12-2) MIINUS- napaan. Liitä TIG-polttimen
kaasuletku Argon – suojakaasusäätimen kaasuyhteeseen. avaa kaasuventtiili
varoen. Avaa Nosto-TIG-polttimen kahvassa oleva kaasuhana. Säädä kaasun
virtausmittarista kaasunvirtaus n. arvoon 8l/min. Sulje polttimen hana.
Kontaktisytytys . Varoitus! Kun TIG LIFT toimintatapa on käytössä, TIG-
polttimen elektrodiin syntyy sytytyspotentiaali. Älä koske elektrodiin koneen
ollessa käynnissä, potentiaali saattaa purkautua aiheuttaen epämiellyttävän
sähköiskun.
Avaa kaasuhana.
Sytytä TIG-valokaari seuraavasti:
Kosketa keraamisella kaasukuvulla työkappaletta niin,
että elektrodi on sytytyskohdan päällä, mutta ei kosketa
työkappaletta.
Kallista poltinta niin, että elektrodi koskettaa
työkappaletta.
Nosta elektrodi 2-5mm etäisyydelle työkappaleesta,
automatiikka sytyttää valokaaren.
Valokaari sammuu, kun poltin vedetään pois
työkappaleesta. Poltin kannattaa tuoda vielä
sammutuksen jälkeen heti hitsin pään kohdalle
koskematta työkappaletta, jotta hehkuva metalli saa
suojakaasusuojauksen. Kun hitsi ei enää hehku,
voidaan kaasuhana sulkea.
Ongelmatilanteet
Ongelma
Syy
Ratkaisu
Ei hitsausvirtaa.
Virran merkkivalo ja
häiriömerkkivalo
palavat.
Ylikuumeneminen tai
liian korkea tai matala
verkkojännite (yli ±15%
230V:sta).
Odota virta kytkettynä
koneen jäähtymistä.
kone palaa toimintaan
kun se on jäähtynyt.
Tarkasta verkkojännite

16
tarvittaessa sähköalan
ammattilaisen
avustuksella.
Virran merkkivalo
palaa. Ei hitsausvirtaa
tai huono
syttyvyys/hitsaustulos.
Hitsausvirtapiiri avoin tai
heikko kosketus.
Tarkasta ja puhdista
kaikki hitsausvirtapiirin
liitokset.
Huono hitsaustulos. Väärä hitsausnapaisuus. Tarkasta napaisuus
puikkopakkauksen
etiketistä.
Huono syttyvyys Kosteat puikot. Kuivaa puikot
pakkauksen etiketin
ohjeen mukaisesti.
Epätasainen valokaari
MIG/MAG-
hitsauksessa
Langan kulku estynyt tai
väärät hitsausparametrit
Tarkasta lankalinja
(kelajarru, lanka ei
sekaisin kelalla,
syöttöpyörät,
langanjohdin, suuttimet.
Tarkasta ja säädä
hitsausparametrit.
Huokosia MIG/MAG -
hitsauksessa.
Ei kaasua/ilmaa kaasun
joukossa/märkä kaasu.
Kosteutta/epäpuhtauksia
hitsissä. Liian vetoinen
hitsauspaikka.
Tarkasta kaasulinja.
Tarkasta käytettävä
kaasu. Puhdista
hitsattavat pinnat ja
lisäainelanka. Suojaa
hitsauspaikka vedolta.
TIG-elektrodi palaa Väärä napaisuus/ kaasu TIG-hitsain MIINUS-
napaan. Kaasuna Argon
tai Helium tai Ar/He seos.
Huolto
Käyttöhäiriöiden välttämiseksi pidä kone puhtaana ja kuivana, huolehdi että
verkkoliitäntäkaapeli ja hitsauskaapelit ovat ehjiä. Koneen sisäiset huollot ja
korjaukset saa suorittaa vain pätevä henkilö. Takuuhuoltoja saa suorittaa vain
valtuutettu Weldi-huoltoliike. Listauksen huoltoliikkeistämme löydät internetistä
osoitteesta www.weldi.fi.
Takuuehdot
Weldi Oy antaa valmistamilleen ja edustamilleen tuotteille takuun,
joka käsittää vahingot, jotka aiheutuvat raaka-aine- tai valmistusvirheestä itse
tuotteelle. Takuu ei korvaa välillisiä vahinkoja. Koneen takuu on 1
vuosiammattikäytössä, 2 vuotta yksityiskäytössä. Takuu on voimassa EU:n
alueella. Takuun piiriin eivät kuulu kuluvat osat, kuten maapihdit, puikonpitimet
tai muiden kuluvien osien kuluminen.
Takuun puitteissa annetaan vioittuneen osan tilalle uusi, tai milloin se käy päinsä,
vioittunut osa korjataan veloituksetta.
. Takakuuaika edellyttää että konetta käytetään yksivuorotyössä.

17
Takuu ei korvaa vahinkoja, jotka aiheutuvat sopimattomasta tai varomattomasta
käytöstä, ylikuormituksesta, huolimattomasta hoidosta tai luonnollisesta
kulumisesta.
Takuukorjauksesta mahdollisesti aiheutuvat ylityö-,matka- ja rahtikulut eivät
kuulu takuun puitteissa korvattaviin. Yksityiskäyttöön ostetun laitteen takuuseen
liittyvistä laitteen kuljetuksen kustannuksista vastaa Weldi Oy, jos kuljetustapa on
valittu ja tilattu Weldi Oy:n toimesta.
Takuukorjaukset on suoritettava Weldi Oy:n valtuuttamassa
takuuhuoltoyrityksessä.
Takuukorjausta pyydettäessä on esitettävä koneen
takuutodistus tai yksilöivä ostokuitti.
Valmistettu normin EN 60974-1 mukaisesti
Tuote on CE-merkitty.
Aggregaattikäyttö
Hitsausinvertterien käyttäminen aggregaattivirtalähteellä saattaa vaurioittaa sekä
aggregaattia että hitsausinvertteriä. Käytettävän aggregaatin tulee olla riittävän
tehokas, ja varustettu elektronisella jännitteensäädöllä. Suosittelemme vähintään
10 kVA (eli noin 7,5 kW) tehoista aggregaattia, jossa on elektroninen
jännitteensäätö. Arvot ovat likimääräisiä ja suosittelemme mieluummin
suuremman aggregaatin käyttöä. Aggregaattikäytössä emme suosittele
läpimitaltaan 2,5 mm suurempia
hitsauspuikkoja. Wameta MULTIMIG PRO 180 SYN on suojattu +-15%
jännitteenvaihteluja vastaan.
Aggregaatin/generaattorin vaihtovirran taajuuden rajut muutokset tai erittäin raju
jännitepiikki saattavat vaurioittaa konetta suojajärjestelmästä huolimatta.
Laitteen kierrättäminen
Toimita käytöstä poistettu sähkölaite kierrätykseen. EU-
direktiivi 2012/19/EY ja kansallinen lainsäädäntö määräävät,
että vanhentuneet ja käytöstä poistetu sähkö ja /tai
elektroniikkalaitteet tulee toimittaa keräyspisteeseen.
www.weldi.fi

18
SVENSKA
Svetsinverter
Alla rättigheter reserverad
Wameta MULTIMIG PRO 180 SYN
Bruksanvisning
Weldi Oy

19
Innehåll
Allmänna säkerhetsinstruktioner 20
Viktiga säkerhetsföreskrifter 20
Användning av svetsmaskin 21
Beskrivning av enheten 22
Introduktion 22
Tekniska uppgifter 23
Frontpanelet 24
Bakpanelet 27
Förlängningskablar 27
Montering av utrustning 28
MIG/MAG-svetsning 28
MMA-svetsning 31
TIG-svetsning 31
Förstörningar 33
Service 33
Garantivillkor 34
Användning med elgenerator 34
Skrotning 34

20
ALLMÄNNA SÄKERHETSINSTRUKTIONER
VARNING: Läs och förstå innehållet i den här handboken.
Underlåtenhet att följa anvisningarna kan leda till allvarlig skada, invaliditet
eller dödsfall.
VARNING: Se till att alla användare av maskinen har läst och
förstått instruktionerna i bruksanvisningen. Se till att personer som
använder maskinen är lämpliga för det.
VARNING: Anvisningarna och varningarna i denna bruksanvisning
täcker inte alla risker som kan uppstå vid användning av denna utrustning.
Denna bruksanvisningen måste följa maskinen under hela sitt liv.
VIKTIGA SÄKERHETSFÖRESKRIFTER
Svetsmiljö - Se till att det inte finns brännbara material i svetsmiljön. Håll
svetsmiljöns brandbelasting så låg som möjligt.
-Håll alltid brandsläckningsutrustning som krävs enligt lag och
föreskrifter på svetsplatsen.
- Organisera tillräcklig ventilation av svetsplatsen. Inandning av
svetsrök är hälsofarligt. Använd maskinen inte under våta förhållanden.
-Se till att din svetsmaskin och annan utrustning är i perfekt skick.
- Var medveten om vad som händer i svetsområdet, håll andra orelaterade
personer, särskilt barn, borta från svetsområdet.
- Använd alltid lämpliga svetsbeklädning och godkända
skyddsutrustningar för att skydda dig mot bländning, UV-strålning,
värmestrålning, svetsrök samt andra potentiella svetsfaktorer. Se till
att andra personer i området som påverkas av svetsning också
skyddar sig mot dessa risker.
- Se till att svetsmaskinen inte faller.
-Se till att jordklämman är ordentligt fastnad.
Svetsmaskinens tillstånd
- Kontrollera svetsmaskinens kablar och ledare före varje svetsning. Byt kablar
eller kablar om det behövs.
-Kontrollera och, vid behov, rengöra kontakterna.
