WANDERS Mata Instruction Manual

Mata
072019_V.1.0
INK.00.7943
Handleiding en installatievoorschriften 2
Users guide and installations manual 14
Mode d’emploi et instructions d’installation 26
Bedienungsanleitung und Montagevorschriften 38

2
NL
Geachte klant,
Van harte gefeliciteerd met de aanschaf van uw houthaard, een comfortabele warmtebron waar u nog jarenlang plezier van zult
hebben.
Bij de ontwikkeling van deze houtkachel hebben we gelet op gebruiksgemak, veiligheid en vormgeving. De Mata is ontwikkeld en
geproduceerd in onze eigen fabriek in Netterden en voor een belangrijk deel handgemaakt. Voor de constructie zijn alleen de beste
materialen gebruikt die voldoen aan de Europees geldende normen. Zo hebt u de garantie van een lange levensduur voor deze
houtkachel.
In het eerste deel van deze handleiding geven we u tips en aanwijzingen voor een juist en veilig gebruik van uw houtkachel. In deel
twee staan de installatievoorschriften en de technische specicaties van de Mata. Deze zijn vooral van belang voor de installateur.
Het is raadzaam om voor de ingebruikname van uw houtkachel deze handleiding zorgvuldig te lezen en vervolgens goed te bewaren.
Uw installateur kan deze handleiding nodig hebben voor het jaarlijkse onderhoud van uw haard.
Wij wensen u veel warmte met uw aanschaf.
Het Team van WANDERS.
• Het toestel mag niet gebruikt worden zonder glas.
• Er mogen geen licht ontvlambare materialen, zoals nylon kleding of brandbare vloeistoen in de nabijheid
van het toestel gebracht worden.
• Dit toestel is niet bedoelt voor gebruik door personen (incl. kinderen) met beperkte lichamelijke of geestelijke
vermogens of personen die niet op de hoogte zijn van de werking van een kachel. Zorg ten allen tijden dat deze
personen zich uitsluitend onder toezicht in de nabijheid van het toestel begeven.
• Gebruik een haardscherm tegen verbranding ter bescherming van de hierboven vermelde kinderen en
personen.
• Het toestel dient geplaatst en aangesloten te worden door een erkend installateur volgens dit
installatievoorschrift, de nationale en de plaatselijk geldende voorschriften.
© Copyright 2019 Wanders res & stoves
De informatie in dit document kan zonder voorafgaande kennisgeving worden gewijzigd. Wanders res & stoves aanvaard geen aansprakelijkheid voor technische fouten,
redactionele fouten, drukfouten of weglatingen in deze publicatie.
NL Handleiding en installatievoorschriften

3
NL
Inhoudsopgave
Algemeen 4
Installatie 4
Eerste keer stoken 4
Brandstof 5
Houtsoorten en opslag 5
Aansteken van de kachel 5
De optimale stookwijze 6
Schoorsteen en rookkanaal 7
Onderhoud 7
Klein onderhoud 7
Buiten gebruikstelling 7
Jaarlijks onderhoud 7
Veiligheid 8
Garantie 8
Installatievoorschriften Mata 9
Voorbereiding 9
Het schoorsteenkanaal 9
Brandveiligheid 9
Installatie 10
Verbrandingslucht toevoer 10
Externe luchttoevoer (optioneel SMA.2005) 10
Aansluiten van de haard 11
Openen van de deur 11
Montage aan de wand 11
Filter montage 11
Reparaties 12
Vervangen van het glas in de deur 12
Vervangen van de zijruit 12
Vervangen van de binnenbekleding 12
Technische details 50
Montage kachel 51
Montage lter 52
Maattekeningen 53
Onderdelen 54

4
NL
Algemeen
De Mata is een combinatie van comfort en eciënte
warmteafgifte. De grote glasvlakken stralen de warmte
in de kachel direct uit naar de omgeving, zodat uw
vertrek snel behaaglijk warm wordt. De ingebouwde
rookgas keerplaat zorgt ervoor dat de rookgassen in
het binnenwerk worden rondgeleid. In combinatie met
de extra naverbranding betekent dit dat de rookgassen
beter verbranden, zodat het milieu minder wordt belast.
Met de ingebouwde luchtschuif kunt u zelf de toevoer
van de verbrandingslucht regelen. Zo regelt u zelf hoe
hard de haard brandt en hoeveel warmte de haard
afgeeft.
Installatie
Over het algemeen zorgt de dealer waar u de Mata heeft aangeschaft, ook voor de plaatsing. Is dat niet het geval, verzeker u er
dan van dat de plaatsing wordt uitgevoerd door een erkende installateur. Een erkende installateur kan u ook het juiste advies
geven over het rookkanaal waarop de haard moet worden aangesloten. Aansluiten van houtkachels door onbevoegden is
verboden. Wij kunnen u in dat geval geen garantie geven op de juiste werking van de Mata.
Houd bij de installatie ook rekening met de brandveiligheid. Zie pagina 9.
De houthaard is geschikt als bijverwarming en is geen vervanger voor bijvoorbeeld uw CV-installatie.
Eerste keer stoken
Verkleuren van wanden, plafonds en roosters
Na het stoken van de haard kunnen wanden, plafonds en roosters verkleuren. Dit komt doordat stofdeeltjes
verbranden in de convectiemantel. Dit is een natuurlijk proces waar WANDERS niet verantwoordelijk voor is.
Om verkleuring te minimaliseren verwijzen wij naar het advies dat gegeven wordt in de sfeerhaardenbranche.
Uw installateur kan u daarover informeren.
Wanneer u de Mata voor de eerste keer gebruikt, moet de haard ‘instoken’. Het toestel is voorzien van een hittebestendige
laklaag die bij temperaturen hoger dan 400 graden Celcius in de kachel branden. Dat gebeurt de eerste paar keren dat u
stookt, als de temperaturen oplopen tot 600 graden Celcius. Overigens kan dit ‘instoken’ een onaangename geur met zich
meebrengen, maar die is onschadelijk. We raden u aan om de kachel -de eerste 4 tot 5 keer dat u stookt- minimaal 6 uur te
laten branden met niet te veel brandstof. Ventileer de ruimte goed terwijl u stookt. Zorg ervoor dat in dezelfde ruimte geen
afzuigkap aanstaat terwijl de haard brandt; een afzuigkap trekt verbrandingslucht weg die de haard nodig heeft.
Tijdens het instoken kan er aanslag komen op het glas van de kacheldeur. Deze aanslag verwijdert u eenvoudig met een
licht vochtige doek, als de kachel koud is. Gebruik eventueel speciaal schoonmaakmiddel voor keramische kookplaten. Raak
het schone glas niet meer met de vingers aan. Vingerafdrukken branden in het glas en zijn daarna niet meer te verwijderen.
Nieuwbouwwoning of recente renovatie
Wacht zes weken met stoken in een nieuwbouwwoning die recent is opgeleverd, of een ruimte die onlangs sterk is
gerenoveerd.Inmurenenplafondszittendannoggassen,weekmakersenvochtafkomstigvanstuc-en schilderwerk.Door
dewarmeluchtstromen, kunnen de velestofdeeltjesinderuimteverkleuren en vastplakken aan wandenenplafonds.Ook
het vocht in de muren en plafonds wordt warm, wat gele vlekken kan veroorzaken.

5
NL
Brandstof
De Mata kan alleen gestookt worden met hout. Leg niet meer dan 3 tot 4 kg brandstof tegelijk in de kachel. Gebruik altijd
schoon, gekapt hout dat voldoende droog is. Zie voor de droogtijden bovenstaande tabel. Nat hout verbrandt slecht en zorgt
voor overmatige rookontwikkeling. Daardoor kan de ruit van uw haard zwart van roet worden. Ook kunnen roetdeeltjes zich
vastzetten in het rookkanaal. Dat vergroot de kans op schoorsteenbrand.
Vers nat hout, bevat ongeveer 50% procent vocht. Na een jaar drogen, bevat gekloofd hout nog 20% vocht. Na twee jaar
drogen is het vochtpercentage gedaald tot 12 tot 15 procent. Droog hout geeft een mooi vlambeeld en weinig tot geen rook.
Tijdens het branden hoort u het hout knapperen. Nat hout geeft een sissend geluid, veel rook en een minimaal vlambeeld.
Het vermindert het stookplezier en rendement aanzienlijk.
Houtsoorten en opslag
Alle soorten schoon, gekapt en droog hout kunt u gebruiken als brandstof. Harde houtsoorten zoals eik, beuk en berk branden
langzaam, geven veel warmte af en vormen gemakkelijk houtskool. Zachtere houtsoorten zoals spar, den en populier geven
meer vlammen, maar minder warmte en minder houtskool.
Hout kunt u het beste opslaan op een winderige plek, beschut tegen de regen. Zo droogt het hout op een natuurlijke wijze.
Stapel de houtblokken op een oude pallet of rooster. Zo kan het hout ook vanaf de onderkant drogen en komen de onderste
houtblokken niet in contact met water.
Houtsoort Droogtijd
Den, Populier 1 jaar
Linde, Wilg, Spar, Berk, Es, Els 1,5 jaar
Fruitboom, Beuk 2 jaar
Eik 2,5 jaar
Gebruik geen paranehoudende houtblokken in uw haard. Als de deur gesloten is, smelt door de hoge hitte de
parane te snel uit de houtblokken. De vervuilde rookgassen die hierdoor ontstaan slaan direct neer op het
glas van de kacheldeur, branden in het glas en zijn dan niet meer te verwijderen.
Gebruik geen hout dat is geverfd, geïmpregneerd, verlijmd of anderszins bewerkt. De rookgassen zijn zeer
schadelijk voor het milieu en kunnen uw haard aantasten. Ook is het verboden om plastics en ander afval te
verbranden vanwege de giftige rookontwikkeling.
Aansteken van de kachel
Aansteken in de vroege herfst of late winter
Wanneer de buiten- en binnentemperatuur niet veel van elkaar verschillen is een goede schoorsteentrek een
ware uitdaging. In de vroege herfst of late winterdagen kunt u de schoorsteentrek een handje helpen door
weinig hout te verbranden terwijl u alle luchtopeningen maximaal open houdt. Veel luchttoevoer bevordert
snelle opwarming en dat stimuleert de schoorsteentrek weer. Stoken met weinig hout voorkomt dat rook de
kamer weer instroomt, ook dient de klep hiet helemaal dicht te staan
De haard wordt bij het aansteken en stoken erg heet en heeft zeker twee uur nodig om af te koelen. Raak de
kachel daarom niet onbeschermd aan tijdens het stoken en twee uur daarna. Bedien de haard altijd met een
handschoen, anders kunt u zware brandwonden oplopen.
Open de klep in het rookgasafvoerkanaal (1). Schuif de luchtschuif (2) in de maximale stand open door deze naar links te
schuiven. Draai de luchtschijf (3) helemaal open naar links.
Open daarna de deur en stapel een paar blokken hout in de haard met daar bovenop een aantal kleine stukjes hout en
aanmaakblokjes (top down burning methode). Steek de aanmaakblokjes aan en zet de deur voor enkele (5-10) minuten op

6
NL
een kier voor primaire luchttoevoer, en om de schoorsteen trek sneller op gang te krijgen.
Wanneer de grotere blokken hout voor een gloed bed zorgen, kunt u extra hout toevoegen. (Probeer het hout zodanig losjes
in het vuur te leggen, dat de vlammen zich er goed rondom kunnen ontwikkelen). Om de kachel bij te vullen ontgrendelt u
de deur. Gebruik hiervoor een handschoen.Wacht een paar tellen alvorens de deur helemaal open te doen. Hierdoor verkleint
u de kans op rookgassen die de kamer instromen. Leg nooit meer dan 3 blokken tegelijk op het vuur met een maximum
gewicht van 1,5 kg. Let er op dat de ruimte waar u de kachel gebruikt voldoende belucht wordt.
Als er een mooi groot vlambeeld ontstaan is in de kachel kan men de luchtschuif (2) in de middelste stand zetten voor het
hoogste rendement. De houtkachel stookt dan schoner en u hoeft de kachel minder vaak bij te vullen. Luchtschijf (3) kunt u
dicht draaien als de kachel warm is.
Als u het vuur wilt temperen/doven draai dan eerst de schoorsteenklep (1) dicht en daarna de luchtschuif (2).
De verschillende bedieningsdelen van de kachel worden heet tijdens gebruik. Gebruik dus altijd handschoenen
tijdens het bedienen van de kachel.
Let op vingerafdrukken
Pas op dat u het glas aan de binnenzijde van de kachel niet met de vingers aanraakt. Vingerafdrukken branden
in het glas zodra u gaat stoken en zijn daarna niet meer te verwijderen.
Het is verboden om met vloeibare middelen zoals benzine en spiritus de kachel aan te steken.
Voorkom dat in dezelfde ruimte waar u de kachel stookt een afzuigkap aanstaat.
Raak de gelakte delen nooit aan bij het opwarmen van de haard.
De optimale stookwijze
Kachels van WANDERS zijn zo ontworpen, dat ze maximaal rendement leveren. Een goed gestookte houtkachel kan een
rendement halen van ongeveer 75%. Hierdoor heeft u minder hout nodig voor evenveel warmte. Bovendien geeft een goed
gestookte kachel minder rookvervuiling. Een aantal tips voor optimaal stookplezier:
• Stook uw kachel altijd met gesloten deur; daardoor verbetert het stookrendement 8 tot 10 keer. Bij een open deur trekt
de schoorsteen meer lucht aan dan nodig voor een goede verbranding. De relatief koude lucht koelt het vuur af. Tevens
voorkomt u brandschade door mogelijk uitspattende vuurdeeltjes, met name van naaldhout.
• Leg niet meer dan 3 houtblokken ineens op het vuur. Veel brandstof ineens werkt eciënte verbranding tegen en belast
het milieu onnodig.
• Ventileer de ruimte goed als uw haard brandt. Een knetterend houtvuur heeft een minimaal verbruik van 25 kubieke

7
NL
meter lucht per uur. Zet nooit uw afzuigkap aan als uw kachel in dezelfde ruimte brandt.
• Wees voorzichtig met stoken bij mist of windstil weer. Bij windstil weer is er nauwelijks trek in de koude schoorsteen. Om-
dat rook zwaarder is dan lucht bestaat de kans dat de rook dan de kamer instroomt. Bij mist zal de rook uit de schoorsteen
(buiten) snel afkoelen, omlaag zakken en overlast veroorzaken in uw omgeving.
• Doof het vuur niet plotseling met water maar laat het opbranden. De materialen binnen in de haard kunnen vervormen
of scheuren door plotselinge, grote temperatuurverschillen.
• Indien u het vuur wilt temperen, sluit dan eerst de klep in de rookgasafvoer en sluit daarna pas de luchttoevoer.
Schoorsteen en rookkanaal
De schoorsteen is het belangrijkste onderdeel van uw houthaard. De juiste schoorsteen voorkomt rook in de kamer, aanslag
op de ruit en slechte verbranding. Voordat hij tot installatie overgaat, dient uw installateur, of een erkend schoorsteenveger,
te controleren of het schoorsteenkanaal over de gehele lengte een diameter heeft van minimaal 150 millimeter en of het
kanaal schoon, glad en lekdicht is.
Wat te doen bij schoorsteenbrand?
Bij schoorsteenbrand sluit u direct de afsluitklep in de schoorsteen en alle luchttoevoerkanalen. Bel de
brandweer. Na het blussen moeten schoorsteen en kachel opnieuw worden gekeurd door uw installateur.
Schoorsteen met een goede trek
Warme lucht wil opstijgen. Van dat principe maakt iedere schoorsteen gebruik. Wat meehelpt, is als de wind bij
de schoorsteenmond ook nog eens de lucht uit de schoorsteen ‘wegzuigt’.
Soms kan valwind echter het omgekeerde eect geven, en de lucht juist terug de schoorsteen inblazen.
Ook relatief zware koude mistlucht kan een goede trek van uw schoorsteen tegenwerken, evenals een lang
rookkanaal met een ruw oppervlak en veel bochten. Bij slechte natuurlijke trek kan uw installateur u voorlichten
over het gebruik van een ventilator voor uw rookkanaal.
Onderhoud
Klein onderhoud
• Wij adviseren u om een laagje as van twee tot drie centimeter te laten liggen. Zo beschermt u de stookplaat.
• Verwijder twee á drie keer per week de afgekoelde as uit de kachel. Wij adviseren u om een asemmer te gebruiken.
• Reinig de kachel aan de buitenkant met een licht vochtige doek die niet pluist. Gebruik geen agressieve schoonmaak- en
schuurmiddelen.
• Maak het koude glas schoon met schoonmaakmiddel voor keramische kookplaten. Raak het schone glas niet meer met
de vingers aan. Vingerafdrukken branden in het glas.
• Olie af en toe de scharnieren en de deursluiting.
Gebruik geen agressieve schoonmaak- en schuurmiddelen om uw haard te onderhouden.
Buiten gebruikstelling
• Sluit alle deuren en luchttoevoeren in het zomerseizoen
• Plaats vochtabsorberend zout in de kachel als die in een vochtige ruimte staat
Jaarlijks onderhoud
• Laat, in verband met brandveiligheid en een eventuele brandverzekering, ieder jaar uw schoorsteen grondig vegen door
een erkende schoorsteenveger.
• Laat jaarlijks de dichtheid controleren van de rookgasafvoer en de verbrandingsluchttoevoer van het dubbelwandige
rookkanaalsysteem
• Laat elk jaar de schuiven en/of kleppen controleren op hun werking.
• Laat jaarlijks alle afdichtingen van deuren en glasramen controleren op slijtage.

8
NL
Veiligheid
Met een houthaard van WANDERS heeft u een comfortabele én veilige warmtebron in huis.
De brandveiligheid begint bij een correcte installatie en een goed werkend rookgasafvoerkanaal. Uw installateur dient zich
daartoe te houden aan de installatievoorschriften, zoals omschreven op pagina 9 en verder. Voor veilig stoken zijn verder de
volgende punten van belang:
1. Stook uw haard zo veel mogelijk met een gesloten deur. Dat verhoogt het rendement en is ook beter voor het milieu.
2. Voorkom dat kleine kinderen of hulpbehoevenden in de buurt van een brandende kachel komen en laat ze niet alleen
als de haard brandt. Gebruik eventueel een haardscherm.
3. Giet of leg geen brandbare vloeistoen en materialen in de kachel. Dit kan de kachel onherstelbaar beschadigen.
4. Als de vloer rond de haard van brandbaar materiaal is, gebruik dan een vloerplaat. De vloerplaat dient een minimale grootte
te hebben van: aan de voorzijde van de deur: 50 cm uit de haard. Aan elke zijkant van de deur: 30 cm uit de haard
5. Plaats geen brandbarematerialen, bijvoorbeeld gordijnen, houten voorwerpen (kasten, schilderijen), vlakbij de kachel of het
rookkanaal. Houd minimaal een afstand van 80 centimeter aan vanaf de buitenzijde van de haard en het schoorsteenkanaal.
6. Laat de schouw nooit bekleden met brandbaar materiaal (zoals papierbehang).
7. Houd de punten in acht die staan onder het kopje‘Optimale stookwijze’, op pagina 6.
8. Laat de haard alleen repareren door een erkend installateur en met originele onderdelen.
Garantie
Op uw houtkachel biedt WANDERS Metaalproducten B.V. te Netterden een garantie van 5 jaar na aankoopdatum, mits
de haard op een juiste wijze is geïnstalleerd en wordt gebruikt volgens de aanwijzingen in deze handleiding. Onder
de garantie vallen alle gebreken die te herleiden zijn tot materiaal- en constructiefouten. In die gevallen ontvangt u
gratis nieuwe onderdelen. Arbeidsloon en andere kosten vallen niet onder de garantie. Defecte onderdelen kunt franco
toezenden aan WANDERS Metaalproducten B.V., Amtweg 4, 7077 AL, Netterden.
Voordat de haard geplaatst wordt, moet u controleren of er zichtbare schade is aan het toestel.
In dat geval moet u het toestel niet accepteren, maar contact opnemen met uw leverancier.
Buiten de garantie vallen: het glas, storingen ontstaan door onoordeelkundig gebruik; niet juiste naleving van de landelijke
voorschriften en de bijgevoegde installatie- en bedieningsvoorschrif-ten; installatie door een niet door WANDERS erkend
installateur of dealer; verwaarlozing van het toestel en bij wisseling van eigenaar. De garantie vervalt ook bij gebruik van een
verkeerde brandstof.
Voor de volgende onderdelen geldt een garantietermijn van 1 jaar: alle gietijzeren en vermiculite onderdelen en de lak.
WANDERS is niet verantwoordelijk voor eventuele scheuren in sierpleisterwerk en verkleuringen van wanden, plafonds en/of
roosters na het stoken van de haard. Verkleuringen kunnen ontstaan doordat stofdeeltjes verbranden in de convectiemantel.
Om de kans op scheuren in sierpleisterwerk en eventuele verkleuringen te minimaliseren verwijzen wij naar het advies dat
gegeven wordt in de sfeerhaardenbranche. Uw installateur kan u hierover informeren.
Klachten worden in behandeling genomen nadat de verkooprma/installateur of het gasbedrijf een klacht heeft ingediend,
vergezeld van de aankoopdatum en een kopie van de aankoopbon. Reparaties geven geen recht op verlenging van de
garantietermijn. Alle gevolgschade wordt uitgesloten.

9
NL
Installatievoorschriften Mata
De Mata is gekeurd volgens de internationale normering EN 13240 en kent een extra uitbreidings- normering voor optimaal
milieu vriendelijk stoken met betrekking tot rookgassen (art. 15a B-Vg. Des BmfWA). De haard kan aangesloten worden op een
rookkanaal waar meerdere kachels op zijn aangesloten. De pijp voor de rookgasafvoer heeft een diameter van 150 millimeter.
Het toestel mag alleen geplaatst en aangesloten worden door een erkend installateur en volgens de
onderstaande installatievoorschriften. Daarnaast gelden de nationale en lokale wet- en regelgeving voor
plaatsing en gebruik van houtkachels. WANDERS biedt geen garantie wanneer de Mata onvolledig of onjuist is
aangesloten of geïnstalleerd.
Het is niet toegestaan de kachel te plaatsen in:
• Algemeen toegankelijke galerijen en gangen.
• Trappenhuizen, behalve in gebouwen met niet meer dan twee woningen
• Ruimtes waar licht ontvlambare of explosieve en gevaarlijke stoen worden verwerkt.
• Ruimtes waar een afzuigkap aanstaat of een mechanisch afzuigsysteem is geplaatst, behalve wanneer u de luchtaanvoer
rechtstreeks van buiten haalt, zodat een gevaarloze verbranding verzekerd is.
Voorbereiding
Het schoorsteenkanaal
Voordat u de haard plaatst dient u de volgende punten in acht te nemen:
• Als u de kachel aansluit op een bestaande schoorsteen, dan moet die eerst vakkundig schoongemaakt en gecontroleerd
worden door een erkend schoorsteenveegbedrijf. Eventuele afsluitkleppen dienen te worden verwijderd.
• De rookgasafvoer van de haard dient zonder omwegen te worden aangesloten op het schoorsteenkanaal.
• De onderdruk in het schoorsteenkanaal
moet minimaal 12 Pa of 0,12 mbar zijn.
• Het schoorsteenkanaal moet altijd in uit-
mondingsgebied 1 uit komen. Zie tekening.
• Het schoorsteenkanaal dient ten tijde van
plaatsing schoon en lekdicht te zijn en
zonder enige belemmering een diameter
van minstens 150 millimeter te hebben.
• Eventuele bochten in het rookkanaal mo-
gen niet groter zijn dan 45 graden.
• U dient zich ervan te overtuigen dat
het schoorsteenkanaal de rookgassen
voldoende, goed en veilig kan afvoeren.
Brandveiligheid
In verband met brandveiligheid is het belangrijk om onderstaande voorschriften in acht te nemen voordat de kachel wordt
geïnstalleerd.
1. Als de vloer rond de haard van brandbaar materiaal is gebruik dan een vloerplaat. De vloerplaat dient een minimale
grootte te hebben van:- aan de voorzijde van de deur: 50 centimeter uit de haard - aan de zijkant van de deur: 30
centimeter uit de haard
2. Houd minimaal 80 centimeter afstand tussen de kachel en brandbare objecten, zoals: gordijnen, houten voorwerpen
(kasten en schilderijen) en glazen objecten. Houd dezelfde afstand aan ten opzichte van het rookkanaal.
3. Houten constructieonderdelen binnen het stralingsbereik van de kachel (80 centimeter vanaf buitenzijde kachel) dienen
brandvrij bekleed te worden.
4. Indien de rookgasafvoer door een plafond en/of dak gaat dat bestaat uit brandbare materialen, dienen plafond en dak
ongeveer 80 centimeter rondom bekleed te worden met brandvrije materialen. Let hierbij op balklagen en eventuele
elektrische leidingen.
5. Tussen de kachel en dragende, stalen constructieonderdelen moet minimaal een afstand van 50 centimeter zitten (in
1
3 3
A X
X > 23˚
3
X
X < 23˚
1
500 mm

10
NL
alle richtingen).
6. Scherm alle brandbare materialen af die zich binnen een straal van 100 centimeter van de kachelopeningen bevinden.
Doe dit met niet brandbare materialen.
7. Bekleed de schouw nooit met brandbaar materiaal (zoals papierbehang).
8. De muur achter de kachel moet uit brandvrije materialen bestaan of ermee geïsoleerd worden. Het isolatiemateriaal
dient een temperatuur van 700 graden Celsius te weerstaan en een dichtheid van 80 kg/m3 te hebben. Zie voor de
isolatiematerialen tabel hieronder.
9. Voorkom bij het plaatsen van de haard warmte-doorslag. De warmte afgifte van een brandende haard kan door de muur
heen trekken. Dit kan zelfs brand veroorzaken aan de andere kant van de muur. Voorkom dit.
Installatie
De Mata is gekeurd volgens de internationale normering EN 13240 en kent een extra uitbreidings-normering voor optimaal
milieu vriendelijk stoken met betrekking tot rookgassen (art. 15a B-Vg. Des BmfWA). De haard kan aangesloten worden op een
rookkanaal waar meerdere kachels op zijn aangesloten. De pijp voor de rookgasafvoer heeft een diameter van 150 millimeter.
Verbrandingslucht toevoer
De haard dient voldoende verse verbrandingslucht toegevoerd te krijgen. Maak indien nodig een extra luchttoevoer opening,
zo dicht mogelijk bij de kachel; zo vermijdt u tocht. Een extra luchttoevoeropening is absoluut vereist indien:
• Het vertrek is voorzien van een warmteterugwinsysteem.
• Het vertrek is voorzien van een centraal afzuigsysteem.
• Een afzuigkap in dezelfde ruimte staat.
De luchttoevoeropening moet afsluitbaar zijn indien deze door een brandwerende muur loopt. Zijn er meerdere
verbrandingstoestellen in dezelfde ruimte aanwezig, dan moeten er voldoende luchtopeningen zijn om een zorgeloze
verbranding te garanderen.
Externe luchttoevoer (optioneel SMA.2005)
Het kanaal voor de aanvoer van verse buitenlucht heeft een diameter van 100 millimeter. Het luchttoevoerkanaal kan via de
achterzijde aangebracht worden. Gaat de externe luchttoevoer door een brandmuur, dan dient dit kanaal afsluitbaar te zijn.
Is het kanaal langer dan 1 meter, inclusief een bocht van 90 graden, dan moet de diameter van het kanaal worden vergroot.

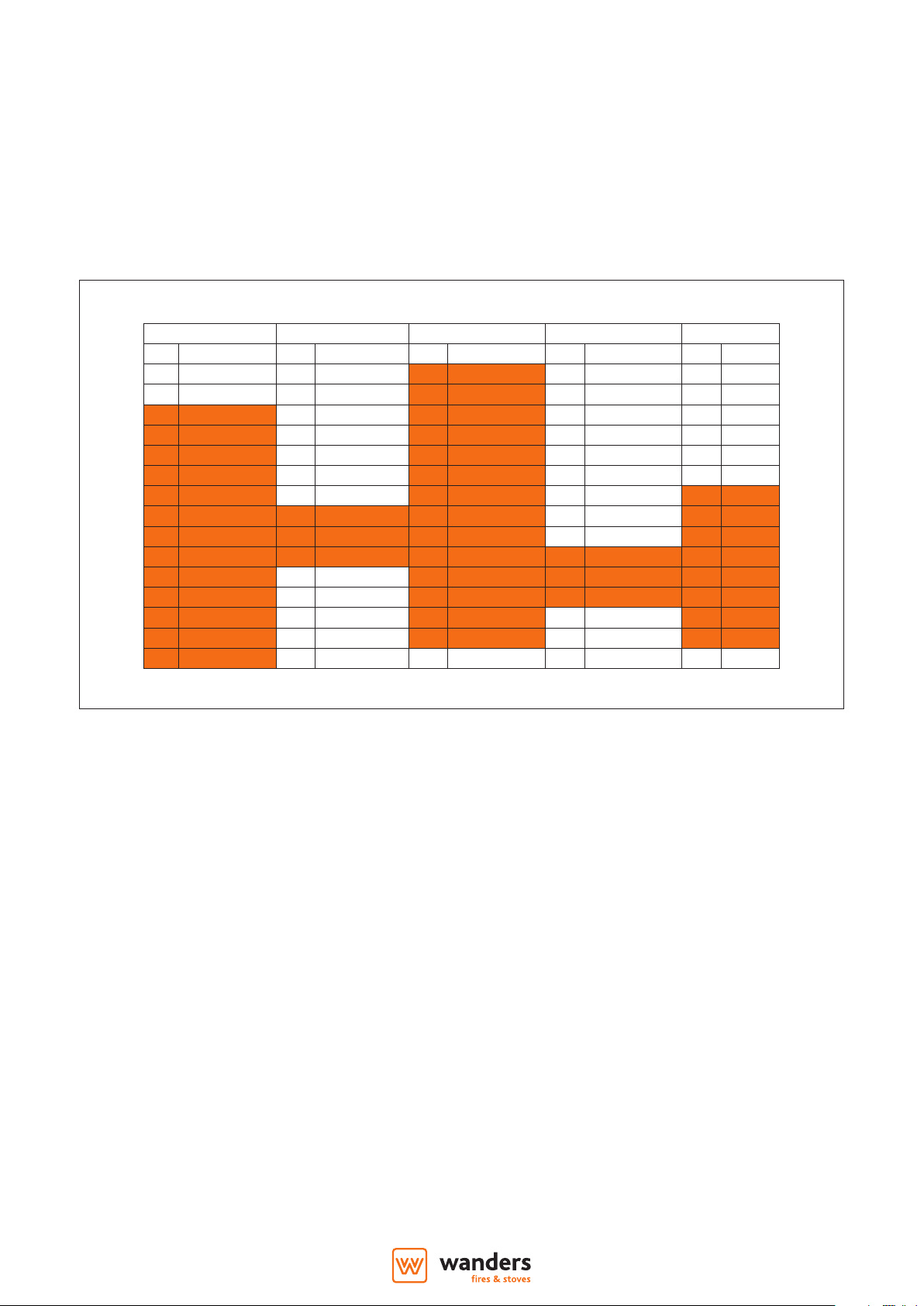

Tabel isolatiemateriaal, NB: alleen wat in het gearceerde gebied staat is toegestaan.
Isolatie Verpakt Warmtegeleiding Bovenste gebruikstemp. Dichtheid
Nr. Art. Nr. Vorm Nr. Verpakt Nr. °C Nr. kg/m3
10 mineraal wol 01 banen 01 matten verstikt 10 100 02 20
11 glaswol 02 losse wol matten verstikt 12 120 03 30
12 steenwol 03 wol 02 matten verstikt 14 140 04 40
13 slakken granulaat g. kromme 2 16 160 05 50
04 vilt 06 60
05 lamellen mat 10 schilfers 07 70
g. kromme 1 08 80
06 matten verstikt 11 schilfers 09 90
07 platen g. kromme 2 10 100
08 schalen 72 720 11 110
09 segmenten 20 platen 74 740 12 120
10 gevlochten g. kromme 1 76 760 13 130
21 platen
g. kromme 2 18 180
99 overige 99 enkel 99 99
Zoek in deze tabel het isolatiemateriaal uit. Groep 99 is NIET toegestaan.

11
NL
Aansluiten van de haard
De Mata is een zware houthaard. Deze versie weegt -inclusief 2 meter rookgasafvoer-kanaal- 130 kilo. Verzeker u ervan dat de
muur waar u de haard op of aan monteert, dit gewicht probleemloos kan dragen. Volg, voordat u de haard monteert, eerst de
aanwijzingen op uit het vorige hoofdstuk ‘Voorbereiding’. Bescherm uw rug en de vloer tijdens de hele montage.
Openen van de deur
De deur kan men aan de rechterzijde openen. De sluiting van de Mata is
een zgn. kogensnapslot die men eenvoudig open trekken kan en weer
dicht drukken. Het rechter‘oor’ van de deur fungeert als greep.
De deur wordt gedurende het gebruik heet en om
brandwonden te voorkomen adviseren we tijdens het
gebruik handschoenen te gebruiken.
Montage aan de wand
Voor de begeleidende afbeeldingen (g. 1 t/m 8) kijkt u op pagina 51.
1. Controleer of de muur waar u de haard voor plaatst brandwerend genoeg is. Kijk daartoe onder het kopje ‘Brandveiligheid’
op pagina 9.
2. Controleer de verpakkingsdoos van de haard. Monteer geen kachel die beschadigd uit een doos komt. Meld eventuele
schade bij WANDERS.
3. Wees voorzichtig bij het uitpakken van de haard en bescherm de vloer als u dit doet.
4. Verwijder het bovenste deel van de kist. Deze is aan de onderzijde vast geschroefd (g. 1 t/m 3).
5. Monteer de ophangbeugel (maatvoering op pagina 53) aan de wand (g. 4 en 5). Gebruik nooit bevestigingsmateriaal
dat gemaakt is van kunststof. Let er op dat de beugel centraal onder de kachelpijp zit. De bouten die u gebruikt mogen
niet meer dan 10 mm uitsteken.
6. Monteer eventueel de externe beluchtingspijp in de wand die u later aan de kachel aan sluit.
7. Monteer eventueel een verlengpijp voor de externe beluchting met een diameter van minimaal 100 mm.
8. Hang de haard op aan de beugel. Het onderstel van de verpakking kan hiervoor als til-hulpmiddel gebruikt worden (g.
6 t/m 8). Til de haard op met minimaal 2 personen en denk aan uw rug.
9. Monteer de rookgasafvoer afwaterend.
Filter montage
De lters van Wanders zijn bekleed met een katalytisch actieve laag. Om de werking van deze laag niet te
beperken is het van belang dat de lters niet met de blote handen aangeraakt worden gebruik hiervoor
handschoenen. Let op de lters zijn zeer breekbaar.
Voor de begeleidende afbeeldingen (g. 9 t/m 13) kijkt u op pagina 52.
• Haal de twee lter plaatjes uit de verpakking en plaats deze in de daarvoor bestemde rvs houder (g. 9).
• Plaats vervolgens de houder (blauw aangegeven) met het lter in de haard (g. 10 en 11).
• Plaats de keerplaat voorzichtig in de daarvoor bestemde beugels (g. 12 en 13).
RING EXT.LUCHT
HMA.015612
BEV PLAAT EXT.LUCHTHMA.015511
OmschrijvingStruct. nr.
AantalPos
1
1
2
2
3
3
4
4
5
5
6
6
A A
B B
C C
D D
RUWHEID
VOLGENS NEN 3634
TOLERANTIES +/- 0,5MM
TENZIJ ANDERS AANGEGEVEN
WANDERS BV.
AMTWEG 4
7077AL NETTERDEN
tel.: [phone]
fax.:[phone]
WWW.WANDERS.COM MATERIAAL:
MAATEENHEID: MM
DATUM:
GETEKEND:
KACHEL:
OPMERKINGEN:
BENAMING: NUMMER:
FORMAAT:
WIJZ.: AMERIKAANSE PROJECTIE
WANDERS
coen.sommers
MATA
10-7-2019
EXT.LUCHT AANSLUITING SMA.2005 A3
Datum laatste wijz:
145,00
153,00
155,00
R50,00
26,50
100,00

12
NL
Reparaties
Vervangen van het glas in de deur
• Open de deur met de kapotte ruit voorzichtig.
• Verwijder de glasclips (A) aan de binnenkant van de deur.
• Vervang de glasruit. Let op: het glas is scherp.
• Controleer of de keramische band heel is en goed vast zit aan de deur. Zo
niet: plak deze opnieuw vast met neutrale siliconenkit of vervang deze
geheel.
• Vervang het gebroken glas (let op scherpe randen).
• Monteer alles weer terug.
Vervangen van de zijruit
• Verwijder het binnenwerk zoals hieronder beschreven.
• Verwijder de 4 glasklemmen (B).
• Verwijder het gebroken glas voorzichtig uit de haard.
• Controleer of de keramische glasband heel is en vastzit op de haard. Zo
niet: plak deze opnieuw vast met neutrale siliconenkit of vervang deze
geheel.
• Vervang de gebogen ruit. Let daarbij op scherpe randen.
• Monteer het geheel terug.
Let op vingerafdrukken
Pas op dat u het glas aan de binnenzijde van de kachel niet met de vingers aanraakt. Vingerafdrukken branden
in het glas zodra u gaat stoken en zijn daarna niet meer te verwijderen.
Vervangen van de binnenbekleding
• Verwijder het frontrooster (C).
• Verwijder de keerplaat (D).
• Verwijder de bodemplaat (E). Daarvoor moet de achterwand (F) iets opgetild worden.
• Verwijder de achterwand (F).
• Verwijder de zijkanten van de achterwand (G) en (H).
• Verwijder de zijkanten van de bodemplaat (I) en (J).

13
NL

14
GB
Dear Client,
Congratulations on your new wood-burning stove, which will be a comfortable source of heat to enjoy for many years on end. With
its unique design you can view the Mata from all corners of the room.
When designing this replace we took particular care regarding the ease of use, the operational safety and the design. The Mata
is developed and produced at our own factory in Netterden (the Netherlands) and is for the greater part handmade. Only the best
materials are used for the construction and comply with current international standards. This will guarantee that your woodstove
has a long life.
The rst part of this user’s guide gives you tips and directions about how to use your wood-burning stove correctly and safely. The
second part of the manual contains the installation instructions and the technical specications of the Mata. They are of particular
importance to the installer.
We advise you to read this manual thoroughly before using your new stove and to keep the manual in a handy place. Your installer
may need the manual for the yearly maintenance of your replace.
We wish you much warmth with your new replace!
The WANDERS team
© Copyright 2019 Wanders res & stoves
The information contained herein is subject to change without notice. Wanders res & stoves shall not be liable for technical or editorial errors or omissions contained herein.
GB User guide and installation manual
• Do not use the appliance without glass.
• Do not place highly ammable materials like nylon clothes of ammable uids in the neighbourhood of the
appliance.
• This appliance is not meant for operation by persons (including children) with limited physical or intellectual
faculties, or by persons who are unfamiliar with the operation of gas appliances. Always ensure that they are
supervised when near the appliance.
• Use a re-screen to avoid burning and to protect the above-mentioned children and persons.
• The appliance must be mounted and connected by an acknowledge installer in accordance with the
installation instructions and national and currently applicable local regulations

15
GB
Index
General information 16
Installation 16
Lighting the stove for the rst time 16
Fuel 17
Wood species and storage 17
Lighting the stove 17
The best way to burn your stove 18
Chimney and ue 19
Maintenance 19
Small maintenance 19
When the stove is not used 19
Yearly maintenance 19
Safety 20
Guarantee 20
Installation Instructions Mata 21
Preparation 21
The chimney ue 21
Fire Safety 21
Installation 22
Supply of combustion air 22
External air supply (optional SAM.2005) 22
Connecting the hearth 23
Opening the door 23
Wall mounting 23
Installing the lter 23
Repairs 23
Replacing the glass in the door 23
Replacing the side glass 24
Replacing the interior 24
Technical details 50
Installing the appliance 51
Installing lter 52
Technical drawings 53
Parts 54

16
GB
General information
The Mata is a combination of comfort and ecient heat
emission. The large glass panes allow emission of the
heat from the stove directly to the environment to make
your room instantly comfortable. The built-in ue gas
deector ensures circulation of ue gases in the interior
parts. Combined with the extra after-burning, it means
that the ue gases have better combustion and reduce
the burden on the environment. You can regulate the
intake of combustion air with the integrated air slide
valve and adjust the intensity of the re and the output
of your stove.
Installation
It is common practice for the dealer where you purchased your Mata stove to also take care of installing it. If this is not the
case, please ensure that the installation is done by a certied installer. A certied installer can also give you the right advice
about the ue tube to which the stove must be connected. Connecting wood-burning stoves by unqualied persons is
prohibited, in which case we cannot give any guarantee about proper functioning of your Mata stove. Please bear the re
safety in mind when installing the stove. See also page 20.
The wood-burning stove is suitable as an extra heat source and does not replace your principal heating device.
Lighting the stove for the rst time
Discolouration of walls, ceilings and grates
The walls, ceilings and grates may show some discolouration after lighting your hearth. This is caused by the
dust particles that burn in the convection cover. This is a natural process for which WANDERS cannot be held
responsible. To minimize discolouring we refer to the advice given for atmospheric hearths. Your installer can
give you more information about this.
When you light the Mata for the rst time, the hearth must still‘anneal’and temper itself. The unit has a heat resistant lacquer
which must burn in the stove at temperatures above 400 °Celsius. This will happen during the rst few times of lighting as
the stove and temperatures rise to 600 °C. Though this may give an unpleasant smell, it is otherwise harmless. It is advisable
to keep the stove burning with limited fuel for at least 6 hours when lighting the stove for the rst 4 or 5 times. Air the room
well when the stove is burning. Make sure that any cooking hood is not turned on when the stove is burning; a cooking hood
extracts the combustion air that the stove needs.
Some deposit may form on the glass panes of the stove when you ‘anneal’ your hearth. You can easily remove this deposit
with a damp cloth after the stove has cooled down.You can also use some cleansing agent for ceramic rings. Please make sure
you do not leave any nger marks on the clean glass. Finger marks burn into the glass and cannot be removed later.
Newly-built house or recently renovated?
It is advisable to wait six weeks before lighting the stove in a newly-built house that has recently been completed, or in a space
that has recently been renovated drastically. The walls and ceilings still contain gases, softeners and moisture from plasterwork
or paint. The warm air-streams may discolour the dust particles in the space which may stick to walls and ceilings. Even the
moisture in the walls and ceilings will become warm and may cause yellow stains.

17
GB
Fuel
The Mata only burns on wood. Do not put more than 3 to 4 kg of fuel in the stove at the time. Always use clean and cut logs,
which have suciently dried. Please see the above list for drying times. Wet wood does not burn well and gives heavy smoke
emission. It may blacken the glass pane of your stove with soot and build up smut in the ue pipe. This may increase the risk
of chimney re.
Fresh, moist wood contains about 50% moisture. Cleaved wood still contains 20% moisture after drying it for a year and
moisture percentage will be decreased to 12 to 15% after drying it for two years. Dry wood gives nice ames and little or no
smoke, and the re will crackle when burning. Wet wood makes a hissing sound, gives much smoke and only small ames
which will considerably dampen the pleasure of burning your stove and the heat output.
Wood species and storage
You can use all kinds of woods as fuel as long as it is clean, split and dry. Hardwood like oak, beech and birch burn slowly,
give o much heat and form charcoal easily. Softer woods like spruce, r and poplar give more ames but less heat and less
charcoal.
The best place to store timber is in a windy spot but sheltered from the rain. This is how the logs can dry in a natural way. Pile
the logs on an old pallet or a frame to let the wood dry from underneath and to prevent the lower logs from being in contact
with water.
Wood Drying time
Fir, Poplar 1 year
Lime, Willow, Spruce, Birch, Ash, Alder 1,5 years
Fruit trees, Beech 2 years
Oak 2,5 years
Do not put any paran-containing logs in your stove. When the door is closed, the high heat will melt the
paran from the logs too quickly. The polluted ue gasses which consequently develop will deposit on and
burn in the glass of your stove and cannot be removed later.
Do not use any wood that is painted, impregnated, glued together or processed in any other way. The ue gases
are very harmful to the environment and may aect your stove. It is also prohibited to burn plastics and other
waste matter due to poisonous smoke development.
Lighting the stove
Usage early in autumn or late in winter
When the external and internal temperatures do not dier much, a proper chimney draught is a real challenge.
You can help chimney draught get started by burning some wood while keeping all air inlets maximally open.
An abundant air supply speeds up quick heating which in turn increases the draught in the chimney. Lighting
up the stove with only a little wood prevents smoke from streaming into the room.
The stove will become very hot when you light it and will need at least two hours to cool o. Don’t touch the
stove without protection during ring and for two hours after. Handle the stove always with a glove to avoid
getting serious burns.
Open the valve in the ue gas duct (1). Move the air slide (2) to its maximum setting by sliding it to the left. Turn the air slide
(3) fully open to the left.
Then open the door and stack a couple of logs in the replace, adding a few small pieces of wood and re-lighters on top
(top-down burning method). Light the re-lighters and leave the door ajar for 5–10 minutes for primary air supply and to
ensure the ue draws faster.

18
GB
Add fresh logs when the larger logs have created a bed of glowing embers. (Try to lay logs in the re loosely to allow ames
to develop evenly all round them). To top up the stove, you have to unlock the door. Use a glove to do this. Wait for a couple
of seconds before opening the door fully. This reduces the risk of ue gases entering the room. Never place more than three
logs on the re at once, with a maximum weight of 1.5 kg. Make sure that the room in which the stove is located is adequately
ventilated.
Once the re is roaring strongly, set the air slide (2) to its middle position for greatest eciency. The wood stove then burns
cleaner and you don’t need to top it up so often. Close the air slide (3) once the stove is hot.
If you want to dampen/quench the re, rst close the ue valve (1) and then the air slide (2).
The various parts to control the replace will become hot during the usage. Always wear gloves when operating
the appliance.
Avoid nger marks
Do not touch the glass of the stove with your ngers. Finger marks will burn into the glass and cannot be
removed later.
It is prohibited to light the stove with liquids like petrol or spirits.
Do not have the cooker hood on in the room where you operate your stove. Never touch the varnished parts
when you heat your stove.
The best way to burn your stove
All WANDERS’stoves are designed so that they give a maximum output. A well-lit wood-burning stove can produce a yield of
about 75%. This means that you need less wood for the same amount of heat. Moreover, a well-lit stove produces less smoke
pollution. Below are a few tips to give you optimum pleasure:
• Always burn your stove with its door closed; this will improve the output within 8 to 10 times.When the door of the stove
is open, the chimney will draw more air than is needed for proper combustion. The relatively cold air will cool the re. It
will also preclude re damage by any sputtering sparks, especially from softwood.
• Do not put more than 3 logs on the re at one time. Too much fuel at one time thwarts ecient combustion and burdens
the environment unnecessarily.
• Ventilate the space well when you have the stove on. A crackling re has a minimum air consumption of 25 cubic metres
an hour. Never put on your cooking hood when you have a stove burning in the same space.
• Be careful with lighting the stove when it is foggy or when there is no wind outside. There is hardly any draught in the
cold chimney when the weather is calm. Since smoke is heavier than air there is the chance of smoke streaming into the

19
GB
room. In foggy weather, the smoke from the chimney (outside) cools quickly and may descend and become a nuisance
in your neighbourhood.
• Don’t smother the re suddenly with water, but let it burn out. The materials inside the stove may deform or crack as a
result of sudden or great dierences in temperature.
• If you want to temper the re, rst close the valve in the ue tube and then close the air supply.
Chimney and ue
The chimney is the most important part of your wood-burning hearth.
When the chimney is right it will not distribute any smoke into your room, leave any deposit on the glass pane or create bad
combustion. Before starting the installation of the stove, your installer or a qualied chimney sweep must check whether the
chimney ue has a diameter of at least 150 millimetres over the entire length, and whether the channel is clean, smooth and
leak-proof.
What to do in case of chimney re?
In case of chimney re, immediately close the shut-o valve in the chimney and all air supply ducts. Call the re
department. After the re is extinguished, the chimney and the stove must be inspected again by your installer.
Chimney with a proper draught
Warm air wants to ascend. This is the principle of every chimney. It helps when the wind near the chimney
mouth draws the air from the chimney.
Fall wind may give the opposite eect and blow the air back into the chimney. Relatively cold foggy air may
thwart proper draught in your chimney as does a long ue pipe with a rough inside and many bends. If the
natural draught in your chimney is poor your installer can give you information about using a ventilator for
your ue tube.
Maintenance
Small maintenance
• It is advisable to leave an ash layer of about two to three centimetres, as this will protect the re plate.
• Remove the cooled ash from the replace two or three times a week. It is advisable to use an ash bucket.
• Clean the exterior of the stove with a damp cloth that does not give o u. Do not use any aggressive cleansing agents
or abrasives.
• Clean the cold glass pane with a cleaning agent for ceramic cooking rings. Do not touch the clean glass with your ngers.
Finger marks may burn into the glass.
• Oil the hinges and the door fastener occasionally.
Do not use any aggressive cleaning agents or abrasives to maintain your stove.
When the stove is not used
• Close all doors and air inlets in summer season
• Place absorbent salt inside the stove if it is stored in a humid space.
Yearly maintenance
• Have your chimney properly cleaned by a qualied chimney sweep every year; this is for safety reasons and any re insurance.
• Have the ue gas outlet and the combustion air supply of the double-walled ue tube system checked for air-tightness every
year.
• Have the valves and/or aps checked for their functioning.
• Have the sealing of doors and glass panes checked for wear and tear.

20
GB
Safety
A WANDERS wood-burning stove gives you a comfortable and a safe source of heat in your home. Fire safety starts with a
proper installation and a properly working ue tube. Your installer must therefore comply with the installation instructions as
listed on page 21 and further. To burn your stove safely, the following points are important:
1. Burn your stove as much as possible with a closed door; it increases the output and is better for the environment.
2. Prevent small children or the inrm from getting too close to a burning stove and do not leave them alone in the room
when the stove is burning. You could use a re-screen.
3. Do not pour or put combustible liquids and materials in the stove, as it may damage the replace beyond repair.
4. If the oor around the replace is made of combustible material you must use a oor slab. The oor slab must have a
minimum size of: - 50 cm measured from the replace on the front side of the door: - 30 cm measured from the replace
on all sides from the door.
5. Do not place any combustible materials, such as curtains, wooden objects (cupboards, paintings) close to the replace
or the ue tube. A minimum distance of 80 cm measured from the exterior of the stove and the ue tube is required.
6. Never cover the chimney breast or mantelpiece with combustible material (e.g. paper covering).
7. Please bear in mind the points of the section on‘the best way to burn your stove’, on page 18.
8. Have your stove repaired only by a certied installer and with original parts.
Guarantee
WANDERS Metaalproducten B.V. in Netterden, the Netherlands, gives a guarantee of ve years after the purchase date of your
wood-burning stove, provided that the replace is properly installed and used in accordance with the instructions in the
manual.
The guarantee includes all defects which can be reduced to aws in material and construction, in which case you will receive
the new parts free of charge. Labour costs or other expenses are not covered by the guarantee. You can send defect parts
(shipping paid) to WANDERS Metaalproducten B.V., Amtweg 4, 7077 AL in Netterden [The Netherlands].
Before installing your stove you must check if there is any visible damage to the unit. If there is, do not accept the unit and
contact your supplier.
The guarantee does not include: the glass, failure due to improper use; non-compliance with the national regulations and
enclosed installation and operating instructions; installation by an installer of dealer who is not acknowledged by WANDERS,
negligence of the unit and change of owner. The guarantee is also disclaimed when a wrong fuel is used.
There is a guarantee period of one year for all cast iron and vermiculite parts and the lacquer.
WANDERS disclaims responsibility for any cracks in stuccoed walls or discolouration of walls, ceilings and/or grates after
burning the replace. Discolouration can be caused when dust particles burn in the convection cover. To minimize the
chance of cracks in stucco and discolouration we refer to the advice given for decorative hearths. Your installer can give you
more information.
Any complaints will be dealt with after the sales rm, the installer has led a complaint and sent a copy of the purchase
receipt with purchase date. Any repairs do not entitle you to extend the guarantee term. All consequential damages or loss
are excluded.
