Geachte klant,
Van harte gefeliciteerd met de aanschaf van uw Black Diamond houtkachel. Een comfortabele warmtebron, waar
u jarenlang plezier van zult hebben.
Bij de ontwikkeling van deze houtkachel hebben we gelet op gebruiksgemak, veiligheid en vormgeving. De
Black Diamond is ontwikkeld en geproduceerd in onze eigen fabriek in Netterden en voor een belangrijk deel
handgemaakt. Voor de constructie zijn alleen de beste materialen gebruikt die voldoen aan de Europees geldende
normen. Zo garanderen wij u een lange levensduur en optimaal stookplezier.
In het eerste deel van deze handleiding vindt u tips en aanwijzingen voor een juist en veilig gebruik van uw
houtkachel. In deel twee staan de installatievoorschriften en de technische specicaties van de Black Diamond.
Deze zijn vooral van belang voor de installateur.
Het is raadzaam om voor de ingebruikname van uw houtkachel deze handleiding zorgvuldig te lezen en hem
vervolgens goed te bewaren. Uw installateur kan deze handleiding nodig hebben voor het jaarlijkse onderhoud
van uw Black Diamond.
Wij wensen u veel warmte met uw aanschaf.
Het Team van WANDERS.
• Het toestel mag niet gebruikt worden zonder glas.
• Er mogen geen licht ontvlambare materialen, zoals nylon kleding of brandbare vloeistoen in de
nabijheid van het toestel gebracht worden.
• Dit toestel is niet bedoelt voor gebruik door personen (incl. kinderen) met beperkte lichamelijke of
geestelijke vermogens of personen die niet op de hoogte zijn van de werking van een kachel. Zorg
ten allen tijden dat deze personen zich uitsluitend onder toezicht in de nabijheid van het toestel
begeven.
• Gebruik een haardscherm tegen verbranding ter bescherming van de hierboven vermelde kinderen
en personen.
• Het toestel dient geplaatst en aangesloten te worden door een erkend installateur volgens dit
installatievoorschrift, de nationale en de plaatselijk geldende voorschriften.
!

3
NL
Inhoudsopgave
Algemeen 4
Installatie 4
Aansteken van de kachel 4
Eerste keer stoken 5
Brandstof 6
De optimale stookwijze 6
Schoorsteen en rookkanaal 7
Onderhoud 7
Klein onderhoud 7
Buiten gebruikstelling 8
Jaarlijks onderhoud 8
Veiligheid 8
Garantie 8
Installatievoorschriften Black Diamond en Black Diamond Compact 9
Voorbereiding 9
Het schoorsteenkanaal 9
Brandveiligheid 10
Installatie 10
Verbrandingslucht toevoer 10
Externe luchttoevoer 11
Aansluiten van de haard 11
Montage staande versie 11
Montage hangende versie 12
Montage aansluiting externe luchttoevoer 12
Reparaties 13
Vervangen van het glas in de deur 13
Vervangen van de voorruit 13
Technische gegevens 14
Technische tekeningen 60
© Copyright 2011 Wanders res & stoves
De informatie in dit document kan zonder voorafgaande kennisgeving worden gewijzigd. Wanders res & stoves aanvaard geen aansprakelijkheid voor technische fouten,
redactionele fouten, drukfouten of weglatingen in deze publicatie.

4
Algemeen

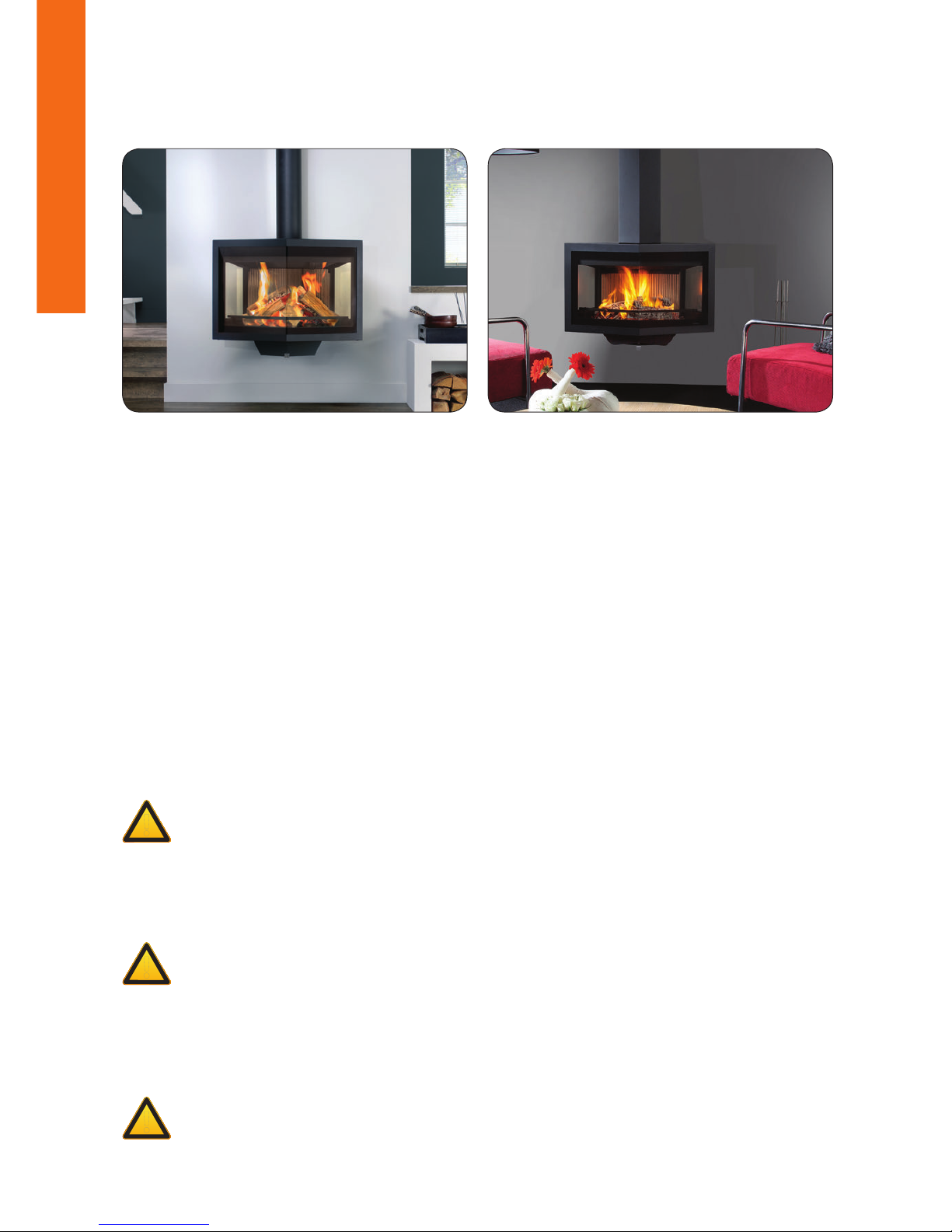

De Black Diamond Black Diamond Compact met kanaalommanteling
De Black Diamond is een combinatie van comfort en eciënte warmteafgifte. De grote glasvlakken stralen de
warmte in de kachel direct uit naar de omgeving, zodat uw vertrek snel behaaglijk warm wordt. De ingebouwde
rookgas keerplaat zorgt ervoor dat de rookgassen in het binnenwerk worden rondgeleid. In combinatie met
de extra naverbranding betekent dit dat de rookgassen beter verbranden, zodat het milieu minder wordt
belast. Met de ingebouwde luchtschuif kunt u zelf de toevoer van de verbrandingslucht regelen. Zo regelt u
zelf hoe hard de haard brandt en hoeveel warmte de haard afgeeft.
Installatie
Over het algemeen zorgt de dealer waar u de Black Diamond heeft aangeschaft, ook voor de plaatsing. Is dat
niet het geval, verzeker u er dan van dat de plaatsing wordt uitgevoerd door een erkende installateur. Een
erkende installateur kan u ook het juiste advies geven over het rookkanaal waarop de haard moet worden
aangesloten. Aansluiten van houtkachels door onbevoegden is verboden. Wij kunnen u in dat geval geen
garantie geven op de juiste werking van de Black Diamond.
Houd bij de installatie ook rekening met de brandveiligheid. Zie pagina 10.
De houthaard is geschikt als bijverwarming en is geen vervanger voor bijvoorbeeld uw CV-installatie.
Aansteken van de kachel
Aansteken in de vroege herfst of late winter
Wanneerdebuiten-enbinnentemperatuurnietveelvanelkaarverschilleniseengoedeschoorsteentrek
een ware uitdaging. In de vroege herfst of late winterdagen kunt u de schoorsteentrek een handje
helpen door weinig hout te verbranden terwijl u alle luchtopeningen maximaal open houdt. Veel
luchttoevoer bevordert snelle opwarming en dat stimuleert de schoorsteentrek weer. Stoken met
weinig hout voorkomt dat rook de kamer weer instroomt, ook dient de klep hiet helemaal dicht te
staan
De haard wordt bij het aansteken en stoken erg heet en heeft zeker twee uur nodig om af te koelen.
Raak de kachel daarom niet onbeschermd aan tijdens het stoken en twee uur daarna. Bedien de haard
altijd met een handschoen, anders kunt u zware brandwonden oplopen.
!
!
!

5
NL
Schuif de klep in het rookgasafvoerkanaal open.
Schuif de luchtschuif in de maximale stand.
Open de deur en leg een paar propjes papier of
aanmaakblokjes in de kachel met daar bovenop een
aantal kleine stukjes hout. Steek de stukjes hout aan
en zet de deur op een kier voor extra luchttoevoer,
schuif eventueel de aslade en het schudrooster 
een klein stukje open. Wanneer de haard brandt, na
ongeveer vijf minuten, kunt u de deur en de aslade
weer sluiten. Leg niet meer dan drie houtblokken
tegelijk in de kachel. Zorg altijd voor voldoende
ventilatie wanneer u de houtkachel brandt. Indien u
het vuur wilt temperen, sluit dan eerst de klep in de
rookgasafvoer en sluit daarna pas de luchttoevoer en het schudrooster.
Let op vingerafdrukken
Pas op dat u het glas aan de binnenzijde van de kachel niet met de vingers aanraakt. Vinge-rafdrukken
branden in het glas zodra u gaat stoken en zijn daarna niet meer te verwijderen.
Het is verboden om met vloeibare middelen zoals benzine en spiritus de kachel aan te steken.
Voorkom dat in dezelfde ruimte waar u de kachel stookt een afzuigkap aanstaat.
Raak de gelakte delen nooit aan bij het opwarmen van de haard.
Eerste keer stoken
Verkleuren van wanden, plafonds en roosters
Na het stoken van de haard kunnen wanden, plafonds en roosters verkleuren. Dit komt doordat
stofdeeltjes verbranden in de convectiemantel. Dit is een natuurlijk proces waar WANDERS niet
verantwoordelijk voor is. Om verkleuring te minimaliseren verwijzen wij naar het advies dat gegeven
wordt in de sfeerhaardenbranche. Uw installateur kan u daarover informeren.
Wanneer u de Black Diamond voor de eerste keer gebruikt, moet de haard ‘instoken’. Het toestel is voorzien
van een hittebestendige laklaag die bij temperaturen hoger dan 400 graden Celcius in de kachel branden. Dat
gebeurt de eerste paar keren dat u stookt, als de temperaturen oplopen tot 600 graden Celcius. Overigens
kan dit ‘instoken’ een onaangename geur met zich meebrengen, maar die is onschadelijk. We raden u aan
om de kachel -de eerste 4 tot 5 keer dat u stookt- minimaal 6 uur te laten branden met niet te veel brandstof.
Ventileer de ruimte goed terwijl u stookt. Zorg ervoor dat in dezelfde ruimte geen afzuigkap aanstaat terwijl
de haard brandt; een afzuigkap trekt verbrandingslucht weg die de haard nodig heeft.
Tijdens het instoken kan er aanslag komen op het glas van de kacheldeur. Deze aanslag verwijdert u eenvoudig
met een licht vochtige doek, als de kachel koud is. Gebruik eventueel speciaal schoonmaakmiddel voor
keramische kookplaten. Raak het schone glas niet meer met de vingers aan. Vingerafdrukken branden in het
glas en zijn daarna niet meer te verwijderen.
Nieuwbouwwoning of recente renovatie
Wacht zes weken met stoken in een nieuwbouwwoning die recent is opgeleverd, of een ruimte die onlangs
sterk is gerenoveerd. In muren en plafonds zitten dan nog gassen, weekmakers en vocht afkomstig van stuc- en
schilderwerk. Door de warme luchtstromen, kunnen de vele stofdeeltjes in de ruimte verkleuren en vastplakken
aanwandenenplafonds.Ookhetvochtindemurenenplafondswordtwarm,watgelevlekkenkanveroorzaken.




!
!
!

6
Brandstof
Houtsoorten en opslag
Alle soorten schoon, gekapt en droog hout kunt u gebruiken als brandstof. Harde houtsoorten zoals
eik, beuk en berk branden langzaam, geven veel warmte af en vormen gemakkelijk houtskool.
Zachtere houtsoorten zoals spar, den en populier geven meer vlammen, maar minder warmte en
minder houtskool.
Hout kunt u het beste opslaan op een winderige plek, beschut tegen de regen. Zo droogt het hout op
een natuurlijke wijze. Stapel de houtblokken op een oude pallet of rooster. Zo kan het hout ook vanaf
de onderkant drogen en komen de onderste houtblokken niet in contact met water.
Houtsoort Droogtijd
Den, Populier 1 jaar
Linde, Wilg, Spar, Berk, Es, Els 1,5 jaar
Fruitboom, Beuk 2 jaar
Eik 2,5 jaar
De Black Diamond kan alleen gestookt worden met hout. Leg niet meer dan 3 tot 4 kg brandstof tegelijk in
de kachel. Gebruik altijd schoon, gekapt hout dat voldoende droog is. Zie voor de droogtijden bovenstaande
tabel. Nat hout verbrandt slecht en zorgt voor overmatige rookontwikkeling. Daardoor kan de ruit van uw
haard zwart van roet worden. Ook kunnen roetdeeltjes zich vastzetten in het rookkanaal. Dat vergroot de kans
op schoorsteenbrand.
Vers nat hout, bevat ongeveer 50% procent vocht. Na een jaar drogen, bevat gekloofd hout nog 20% vocht. Na
twee jaar drogen is het vochtpercentage gedaald tot 12 tot 15 procent. Droog hout geeft een mooi vlambeeld
en weinig tot geen rook. Tijdens het branden hoort u het hout knapperen. Nat hout geeft een sissend geluid,
veel rook en een minimaal vlambeeld. Het vermindert het stookplezier en rendement aanzienlijk.
Gebruik geen paranehoudende houtblokken in uw haard. Als de deur gesloten is, smelt door de hoge
hitte de parane te snel uit de houtblokken. De vervuilde rookgassen die hierdoor ontstaan slaan
direct neer op het glas van de kacheldeur, branden in het glas en zijn dan niet meer te verwijderen.
Gebruik geen hout dat is geverfd, geïmpregneerd, verlijmd of anderszins bewerkt. De rookgassen zijn
zeer schadelijk voor het milieu en kunnen uw haard aantasten. Ook is het verboden om plastics en
ander afval te verbranden vanwege de giftige rookontwikkeling.
De optimale stookwijze
Kachels van WANDERS zijn zo ontworpen, dat ze maximaal rendement leveren. Een goed gestookte houtkachel
kan een rendement halen van ongeveer 75%. Hierdoor heeft u minder hout nodig voor evenveel warmte.
Bovendien geeft een goed gestookte kachel minder rookvervuiling. Een aantal tips voor optimaal stookplezier:
• Stook uw kachel altijd met gesloten deur; daardoor verbetert het stookrendement 8 tot 10 keer. Bij een
open deur trekt de schoorsteen meer lucht aan dan nodig voor een goede verbranding. De relatief koude
lucht koelt het vuur af. Tevens voorkomt u brandschade door mogelijk uitspattende vuurdeeltjes, met
name van naaldhout.
• Leg niet meer dan 3 houtblokken ineens op het vuur. Veel brandstof ineens werkt eciënte verbranding
!
!

7
NL
tegen en belast het milieu onnodig.
• Ventileer de ruimte goed als uw haard brandt. Een knetterend houtvuur heeft een minimaal verbruik van
25 kubieke meter lucht per uur. Zet nooit uw afzuigkap aan als uw kachel in dezelfde ruimte brandt.
• Wees voorzichtig met stoken bij mist of windstil weer. Bij windstil weer is er nauwelijks trek in de koude
schoorsteen. Omdat rook zwaarder is dan lucht bestaat de kans dat de rook dan de kamer instroomt. Bij
mist zal de rook uit de schoorsteen (buiten) snel afkoelen, omlaag zakken en overlast veroorzaken in uw
omgeving.
• Doof het vuur niet plotseling met water maar laat het opbranden. De materialen binnen in de haard kun-
nen vervormen of scheuren door plotselinge, grote temperatuurverschillen.
• Indien u het vuur wilt temperen, sluit dan eerst de klep in de rookgasafvoer en sluit daarna pas de lucht-
toevoer.
Schoorsteen en rookkanaal
Wat te doen bij schoorsteenbrand?
Bij schoorsteenbrand sluit u direct de afsluitklep in de schoorsteen en alle luchttoevoerkanalen. Bel
de brandweer. Na het blussen moeten schoorsteen en kachel opnieuw worden gekeurd door uw
installateur.
De schoorsteen is het belangrijkste onderdeel van uw houthaard. De juiste schoorsteen voorkomt rook in de
kamer, aanslag op de ruit en slechte verbranding. Voordat hij tot installatie overgaat, dient uw installateur, of
een erkend schoorsteenveger, te controleren of het schoorsteenkanaal over de gehele lengte een diameter
heeft van minimaal 150 millimeter en of het kanaal schoon, glad en lekdicht is.
Schoorsteen met een goede trek
Warme lucht wil opstijgen. Van dat principe maakt iedere schoorsteen gebruik. Wat meehelpt, is als
de wind bij de schoorsteenmond ook nog eens de lucht uit de schoorsteen ‘wegzuigt’.
Soms kan valwind echter het omgekeerde eect geven, en de lucht juist terug de schoorsteen
inblazen. Ook relatief zware koude mistlucht kan een goede trek van uw schoorsteen tegenwerken,
evenals een lang rookkanaal met een ruw oppervlak en veel bochten. Bij slechte natuurlijke trek kan
uw installateur u voorlichten over het gebruik van een ventilator voor uw rookkanaal.
Onderhoud
Klein onderhoud
• Wij adviseren u om een laagje as van twee tot drie centimeter te laten liggen. Zo beschermt u de stookp-
laat.
• Verwijder twee á drie keer per week de afgekoelde as uit de aslade. Wij adviseren u om een asemmer te
gebruiken. Een schone aslade is belangrijk omdat de kachel ook via de aslade verbrandingslucht aanzuigt.
• Maak het schudrooster in de kachel met een zachte borstel schoon.
• Reinig de kachel aan de buitenkant met een licht vochtige doek die niet pluist. Gebruik geen agressieve
schoonmaak- en schuurmiddelen.
• Maak het koude glas schoon met schoonmaakmiddel voor keramische kookplaten. Raak het schone glas
niet meer met de vingers aan. Vingerafdrukken branden in het glas.
• Olie af en toe de scharnieren en de deursluiting.
Gebruik geen agressieve schoonmaak- en schuurmiddelen om uw haard te onderhouden.
!
!
!

8
Buiten gebruikstelling
• Sluit alle deuren en luchttoevoeren in het zomerseizoen
• Plaats vochtabsorberend zout in de kachel als die in een vochtige ruimte staat
Jaarlijks onderhoud
• Laat, in verband met brandveiligheid en een eventuele brandverzekering, ieder jaar uw schoorsteen gron-
dig vegen door een erkende schoorsteenveger.
• Laat jaarlijks de dichtheid controleren van de rookgasafvoer en de verbrandingsluchttoevoer van het dub-
belwandige rookkanaalsysteem
• Laat elk jaar de schuiven en/of kleppen controleren op hun werking.
• Laat jaarlijks alle afdichtingen van deuren en glasramen controleren op slijtage.
Veiligheid
Met een houthaard van WANDERS heeft u een comfortabele én veilige warmtebron in huis.
De brandveiligheid begint bij een correcte installatie en een goed werkend rookgasafvoerkanaal. Uw
installateur dient zich daartoe te houden aan de installatievoorschriften, zoals omschreven op pagina 9 en
verder. Voor veilig stoken zijn verder de volgende punten van belang:
1. Stook uw haard zo veel mogelijk met een gesloten deur. Dat verhoogt het rendement en is ook beter voor
het milieu.
2. Voorkom dat kleine kinderen of hulpbehoevenden in de buurt van een brandende kachel komen en laat
ze niet alleen als de haard brandt. Gebruik eventueel een haardscherm.
3. Giet of leg geen brandbare vloeistoen en materialen in de kachel. Dit kan de kachel onherstelbaar
beschadigen.
4. Als de vloer rond de haard van brandbaar materiaal is, gebruik dan een vloerplaat. De vloerplaat dient een
minimale grootte te hebben van: aan de voorzijde van de deur: 50 cm uit de haard. Aan elke zijkant van de
deur: 30 cm uit de haard
5. Plaats geen brandbare materialen, bijvoorbeeld gordijnen, houten voorwerpen (kasten, schilderijen),
vlakbij de kachel of het rookkanaal. Houd minimaal een afstand van 80 centimeter aan vanaf de buitenzijde
van de haard en het schoorsteenkanaal.
6. Laat de schouw nooit bekleden met brandbaar materiaal (zoals papierbehang).
7. Houd de punten in acht die staan onder het kopje‘Optimale stookwijze’, op pagina 6.
8. Laat de haard alleen repareren door een erkend installateur en met originele onderdelen.
Garantie
Op uw houtkachel biedt WANDERS Metaalproducten B.V. te Netterden een garantie van 5 jaar na
aankoopdatum, mits de haard op een juiste wijze is geïnstalleerd en wordt gebruikt volgens de
aanwijzingen in deze handleiding. Onder de garantie vallen alle gebreken die te herleiden zijn tot
materiaal- en constructiefouten. In die gevallen ontvangt u gratis nieuwe onderdelen. Arbeidsloon en
andere kosten vallen niet onder de garantie. Defecte onderdelen kunt franco toezenden aan WANDERS
Metaalproducten B.V., Amtweg 4, 7077 AL, Netterden.
Voordat de haard geplaatst wordt, moet u controleren of er zichtbare schade is aan het toestel.
In dat geval moet u het toestel niet accepteren, maar contact opnemen met uw leverancier.
Buiten de garantie vallen: het glas, storingen ontstaan door onoordeelkundig gebruik; niet juiste naleving van
de landelijke voorschriften en de bijgevoegde installatie- en bedieningsvoorschrif-ten; installatie door een
niet door WANDERS erkend installateur of dealer; verwaarlozing van het toestel en bij wisseling van eigenaar.
De garantie vervalt ook bij gebruik van een verkeerde brandstof.
Voor de volgende onderdelen geldt een garantietermijn van 1 jaar: alle gietijzeren en vermiculite onderdelen,
de elektrische onderdelen, de thermostaatklep en de lak.

9
NL
WANDERS is niet verantwoordelijk voor eventuele scheuren in sierpleisterwerk en verkleuringen van wanden,
plafonds en/of roosters na het stoken van de haard. Verkleuringen kunnen ontstaan doordat stofdeeltjes
verbranden in de convectiemantel. Om de kans op scheuren in sierpleisterwerk en eventuele verkleuringen
te minimaliseren verwijzen wij naar het advies dat gegeven wordt in de sfeerhaardenbranche. Uw installateur
kan u hierover informeren.
Klachten worden in behandeling genomen nadat de verkooprma/installateur of het gasbedrijf een klacht
heeft ingediend, vergezeld van de aankoopdatum en een kopie van de aankoopbon. Reparaties geven geen
recht op verlenging van de garantietermijn. Alle gevolgschade wordt uitgesloten.
Installatievoorschriften Black Diamond en Black Diamond Compact
De Black Diamond is gekeurd volgens de internationale normering EN 13240 en kent een extra
uitbreidingsnormering voor optimaal milieu vriendelijk stoken met betrekking tot rookgassen (art. 15a
B-Vg. Des BmfWA). De haard kan aangesloten worden op een rookkanaal waar meerdere kachels op zijn
aangesloten. De pijp voor de rookgasafvoer heeft een diameter van 150 millimeter.
Het toestel mag alleen geplaatst en aangesloten worden door een erkend installateur en volgens de
onderstaande installatievoorschriften. Daarnaast gelden de nationale en lokale wet- en regelgeving
voor plaatsing en gebruik van houtkachels. WANDERS biedt geen garantie wanneer de Black Diamond
onvolledig of onjuist is aangesloten of geïnstalleerd.
Het is niet toegestaan de kachel te plaatsen in:
• Algemeen toegankelijke galerijen en gangen.
• Trappenhuizen, behalve in gebouwen met niet meer dan twee woningen
• Ruimtes waar licht ontvlambare of explosieve en gevaarlijke stoen worden verwerkt.
• Ruimtes waar een afzuigkap aanstaat of een mechanisch afzuigsysteem is geplaatst, behalve wanneer u
de luchtaanvoer rechtstreeks van buiten haalt, zodat een gevaarloze verbranding verzekerd is.
Voorbereiding
Het schoorsteenkanaal
Voordat u de haard plaatst dient u de volgende punten in acht te nemen:
• Als u de kachel aansluit op een bestaande schoorsteen, dan moet die eerst vakkundig schoongemaakt
en gecontroleerd worden door een erkend schoorsteenveegbedrijf. Eventuele afsluitkleppen dienen te
worden verwijderd.
• De rookgasafvoer van de haard dient zonder omwegen te worden aangesloten op het schoorsteenkanaal.
• De onderdruk in het schoorsteenkanaal moet minimaal 12 Pa of 0,12 mbar zijn.
• Het schoorsteenkanaal moet altijd in uitmondingsgebied 1 uit komen. Zie onderstaande tekening.
!
1
3 3
A X
X > 23˚
3
X
X < 23˚
1
500 mm

10
• Het schoorsteenkanaal dient ten tijde van plaatsing schoon en lekdicht te zijn en zonder enige belemmer-
ing een diameter van minstens 150 millimeter te hebben.
• Eventuele bochten in het rookkanaal mogen niet groter zijn dan 45 graden.
• U dient zich ervan te overtuigen dat het schoorsteenkanaal de rookgassen voldoende, goed en veilig kan
afvoeren.
• De waardes voor de berekening van het schoorsteenkanaal vindt u onder de Technische gegevens op
bladzijde 14.
Brandveiligheid
In verband met brandveiligheid is het belangrijk om onderstaande voorschriften in acht te nemen voordat de
kachel wordt geïnstalleerd.
1. Als de vloer rond de haard van brandbaar materiaal is gebruik dan een vloerplaat. De vloerplaat dient een
minimale grootte te hebben van:- aan de voorzijde van de deur: 50 centimeter uit de haard - aan de zijkant
van de deur: 30 centimeter uit de haard
2. Houd minimaal 80 centimeter afstand tussen de kachel en brandbare objecten, zoals: gordijnen, houten
voorwerpen (kasten en schilderijen) en glazen objecten. Houd dezelfde afstand aan ten opzichte van het
rookkanaal.
3. Houten constructieonderdelen binnen het stralingsbereik van de kachel (80 centimeter vanaf buitenzijde
kachel) dienen brandvrij bekleed te worden.

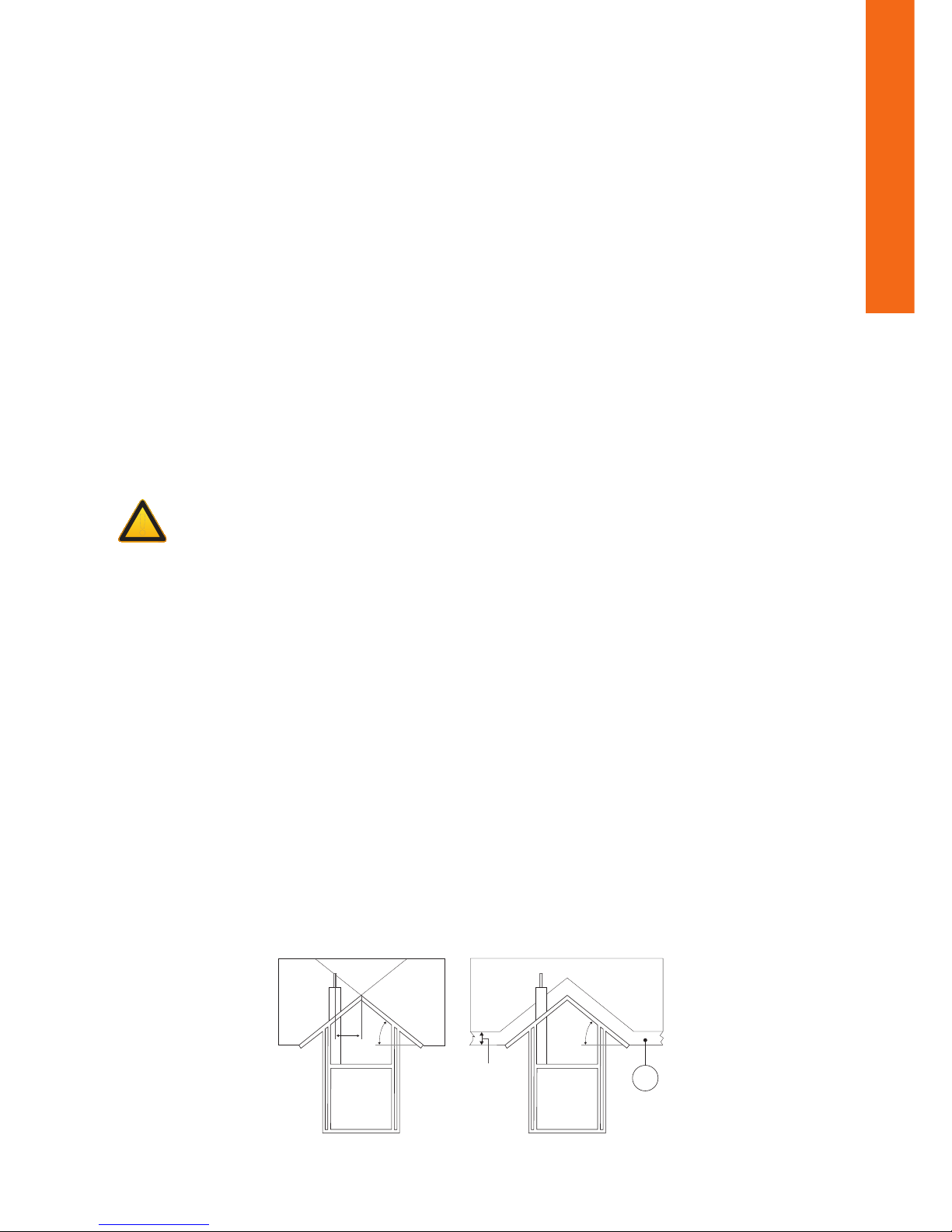

4. Indien de rookgasafvoer door een plafond en/of dak gaat dat bestaat uit brandbare materialen, dienen
plafond en dak ongeveer 80 centimeter rondom bekleed te worden met brandvrije materialen. Let hierbij
op balklagen en eventuele elektrische leidingen.
5. Tussendekachel en dragende,stalenconstructieonderdelenmoetminimaaleenafstandvan 50 centimeter
zitten (in alle richtingen).
6. Scherm alle brandbare materialen af die zich binnen een straal van 80 centimeter van de kachelopeningen
bevinden. Doe dit met niet brandbare materialen.
7. Bekleed de schouw nooit met brandbaar materiaal (zoals papierbehang).
8. De muur achter de kachel moet uit brandvrije materialen bestaan of ermee geïsoleerd worden. Het
isolatiemateriaal dient een temperatuur van 700 graden Celsius te weerstaan en een dichtheid van 80 kg/
m3 te hebben. Zie voor de isolatiematerialen tabel op pagina 15).
9. Voorkom bij het plaatsen van de haard warmte-doorslag. De warmte afgifte van een brandende haard kan
door de muur heen trekken. Dit kan zelfs brand veroorzaken aan de andere kant van de muur. Voorkom dit.
Installatie
De Black Diamond is gekeurd volgens de internationale normering EN 13240 en kent een extra
uitbreidingsnormering voor optimaal milieu vriendelijk stoken met betrekking tot rookgassen (art. 15a B-Vg.
Des BmfWA). De haard kan aangesloten worden op een rookkanaal waar meerdere kachels op zijn aangesloten.
De pijp voor de rookgasafvoer heeft een diameter van 150 millimeter.
Verbrandingslucht toevoer
De haard dient voldoende verse verbrandingslucht toegevoerd te krijgen. Maak indien nodig een extra
luchttoevoer opening, zo dicht mogelijk bij de kachel; zo vermijdt u tocht. Een extra luchttoevoeropening is
absoluut vereist indien:
• Het vertrek is voorzien van een warmteterugwinsysteem.
• Het vertrek is voorzien van een centraal afzuigsysteem.
• Een afzuigkap in dezelfde ruimte staat.
De luchttoevoeropening moet afsluitbaar zijn indien deze door een brandwerende muur loopt. Zijn er
meerdere verbrandingstoestellen in dezelfde ruimte aanwezig, dan moeten er voldoende luchtopeningen
zijn om een zorgeloze verbranding te garanderen.

11
NL
Externe luchttoevoer
Hetkanaalvoordeaanvoervanversebuitenluchtheefteendiametervan100millimeter.Hetluchttoevoerkanaal
kan via een onderaansluiting aangebracht worden. Gaat de externe luchttoevoer door een brandmuur, dan
dient dit kanaal afsluitbaar te zijn. Is het kanaal langer dan 1 meter, inclusief een bocht van 90 graden, dan
moet de diameter van het kanaal worden vergroot. Voor het aansluiten van de externe luchttoevoer kijkt u op
pagina 13.
Aansluiten van de haard
De Black Diamond is een zware houthaard. De staande versie weegt -inclusief 2 meter rookgasafvoer-kanaal-
150kilo.Verzekeruervandatdemuurofvloerwaarudehaardopofaanmonteert,ditgewichtprobleemlooskan
dragen. Volg, voordat u de haard monteert, eerst de aanwijzingen op uit het vorige hoofdstuk‘Voorbereiding’.
Bescherm uw rug en de vloer tijdens de hele montage.
Montage staande versie
1. Controleer of de muur waar u de haard voor plaatst brandwerend genoeg is. Kijk daartoe onder het kopje
‘Brandveiligheid’op pagina 10.
2. Controleer de verpakkingsdoos van de haard en die van de voet. Monteer geen kachel of voet die
beschadigd uit een doos komt. Meldt eventuele schade bij WANDERS.

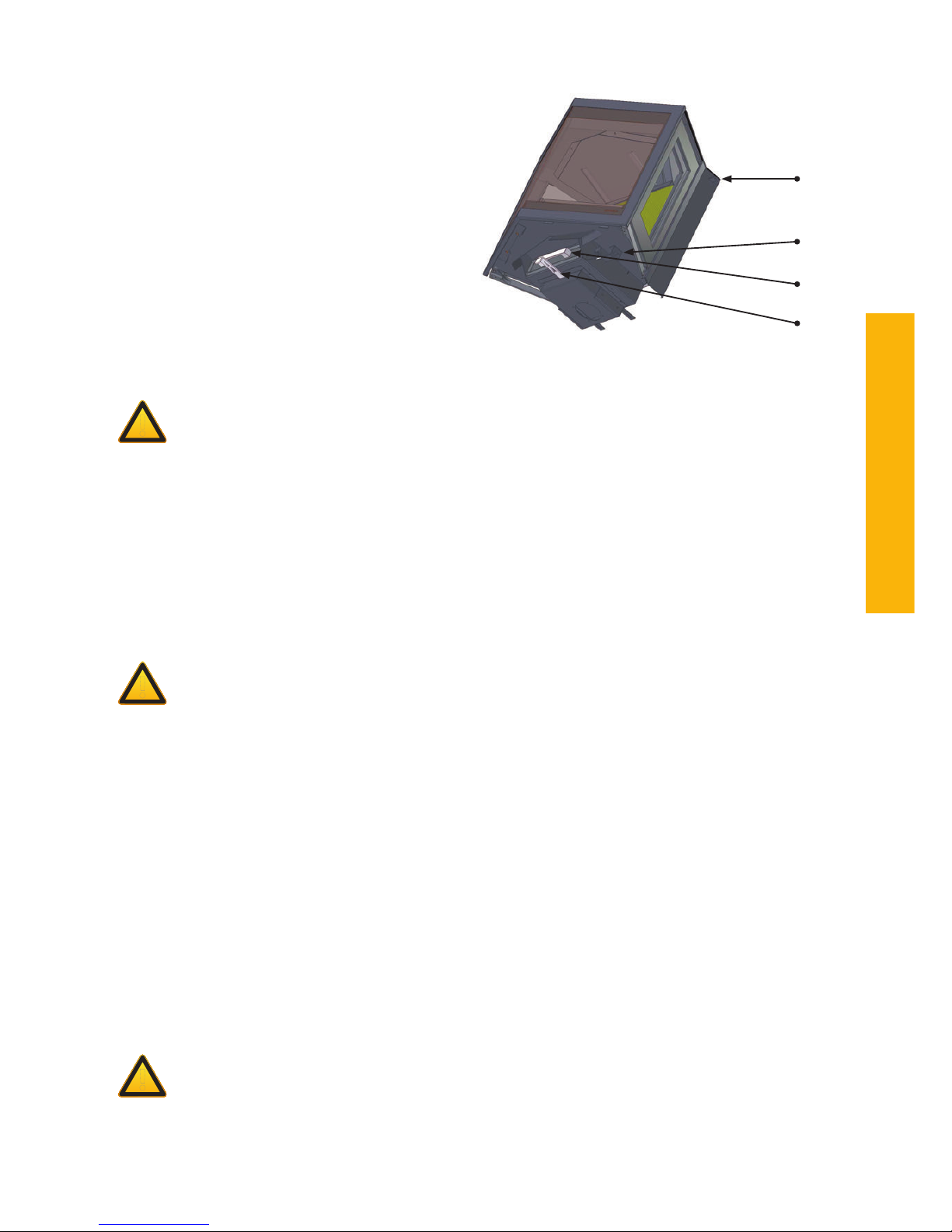

3. Wees voorzichtig bij het uitpakken van de haard en bescherm de vloer als u dit doet: de pijpmond
onderaan de kachel heeft een scherpe rand.
4. Verwijder de glasplaat van de haard. Dit om eventuele schade te voorkomen.
5. Indien u een externe luchtaanvoer aansluiting aan de haard wilt leest u nu de alinea“Montage aansluiting
externe luchtaanvoer” op pagina 13.
6. Bescherm de vloer en kantel de haard voorzichtig op de rug.
7. Verwijder de 4 schroeven aan de onderzijde.
8. Pak de voet uit de doos en haal de voorplaat van de voet af, deze zit geklemd.
9. Maak de voet met de 4 schroeven vast aan de haard.
10. Til voorzichtig de haard rechtop en zet die op de gewenste plaats. Denk aan uw rug.
11. Sluit, indien gewenst, een apart luchttoevoerkanaal aan (minimale diameter: 100 millimeter). Maak hierbij
gebruik van de onderaansluiting.
12. Klik de voorplaat van de voet weer terug op zijn plaats.
13. Monteer de haard aan de bovenzijde vast aan de muur. Gebruik geen kunststof bevestigingsmaterialen.
14. Plaats de glasplaat terug op de haard.
15. Monteer dan de rookgasafvoer afwaterend.

12
Montage hangende versie
1. Controleer of de muur waar u de haard voor plaatst brandwerend genoeg is. Kijk daartoe onder het kopje
‘Brandveiligheid’op pagina 10.
2. Controleer de verpakkingsdoos van de haard en die van de voet. Monteer geen kachel of voet die
beschadigd uit een doos komt. Meld eventuele schade bij WANDERS.
3. Wees voorzichtig bij het uitpakken van de haard en bescherm de vloer als u dit doet: de pijpmond
onderaan de kachel heeft een scherpe rand.
4. Verwijder de glasplaat van de haard. Dit om eventuele schade te voorkomen.
5. Monteer de ophangbeugel aan de muur. Gebruik hiervoor nooit kunststof bevestigingsmaterialen.
Zorg ervoor dat de beugel precies midden onder het afvoergat zit en dat de haken naarboven wijzen.
Bevestigingsbouten mogen niet meer dan 10 mm uit de wand steken.
6. Sluit, indien gewenst, een apart luchttoevoerkanaal aan met een minimale diameter van 100 millimeter.
Gebruik hiervoor de onderaansluiting. Kijk voor het plaatsen van de externe luchttoevoer bij de volgende
alinea.
7. Hang de haard in de beugels. Denk aan uw rug. Om gewicht te besparen kunt u tijdelijk het glas en de
stookplaat verwijderen. Monteer de haard aan de bovenzijde aan de muurbeugel.
8. Plaats de glasplaat terug op de haard.
9. Monteer de rookgasafvoer afwaterend.

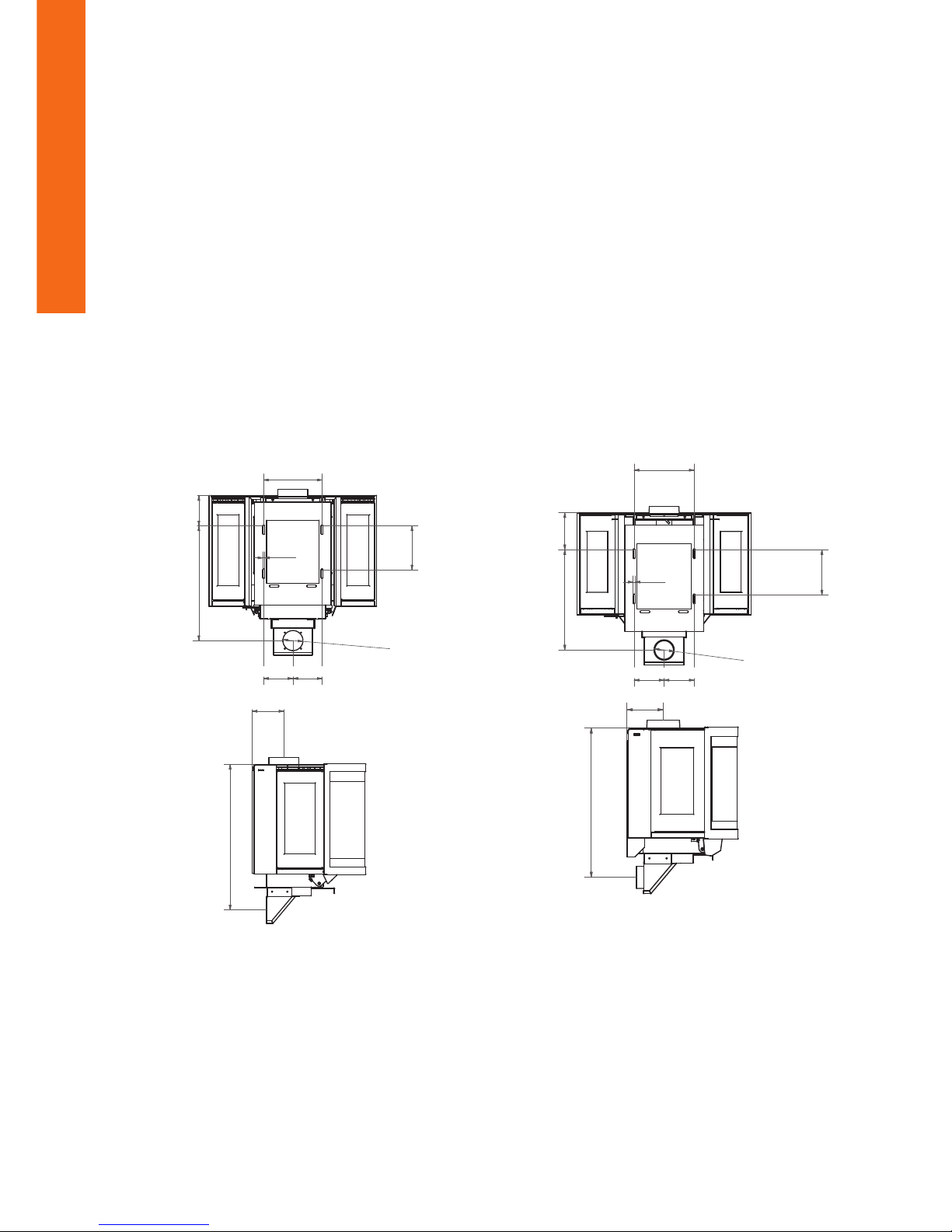

Black Diamond Black Diamond Compact
Montage aansluiting externe luchttoevoer
1. Volg de punten 1 tot en met 5 uit de vorige alinea Montage hangende versie.
2. Kijk voor de maatvoering voor het boren van de gaten op de guur in de vorige alinea.
3. Hang de haard in de beugel (denk aan uw rug). Om gewicht te besparen kunt u het glas en de stookplaat
verwijderen (zie hoofdstuk reparaties op pagina 13).
4. Indien achteraansluiting: schuif de externe luchttoevoerbuis in het gat en schuif de externe luchtkast
tussen de lippen.
5. Indien onderaansluiting: de extra lucht kast is dan niet mogelijk.
6. Ga nu verder met punt 7 uit de vorige alinea Montage hangende versie.
1
1
2
2
3
3
4
4
5
5
6
6
A A
B B
C C
D D
RUWHEID
VOLGENS NEN 3634
TOLERANTIES +/- 0,5MM
TENZIJ ANDERS AANGEGEVEN
WANDERS BV.
AMTWEG 4
7077AL NETTERDEN
tel.: [phone]
fax.:[phone]
WWW.WANDERS.COM MATERIAAL:
MAATEENHEID: MM
DATUM:
GETEKEND:
KACHEL:
OPMERKINGEN:
BENAMING: NUMMER:
FORMAAT:
WIJZ.: AMERIKAANSE PROJECTIE

RobG
21-07-2010
BLACK DIAMOND NIEUWE VERSIE
GDI.2000
A3
230,00
305,50
159,00
600,25
152,75152,75

105,00
761,25
164,53
10,00
1
1
2
2
3
3
4
4
5
5
6
6
A A
B B
C C
D D
RUWHEID
VOLGENS NEN 3634
TOLERANTIES +/- 0,5MM
TENZIJ ANDERS AANGEGEVEN
WANDERS BV.
AMTWEG 4
7077AL NETTERDEN
tel.: [phone]
fax.:[phone]
WWW.WANDERS.COM MATERIAAL:
MAATEENHEID: MM
DATUM:
GETEKEND:
KACHEL:
OPMERKINGEN:
BENAMING: NUMMER: FORMAAT:
WIJZ.: AMERIKAANSE PROJECTIE
WANDERS
RobG
BLACK DIAMOND COMPACT
7-12-2010
sam GDI.4000
hangend
keuring
A3
305,50
189,00
230,00
10,00
152,75152,75

105,00
510,00
168,50
695,50
1
1
2
2
3
3
4
4
5
5
6
6
A A
B B
C C
D D
RUWHEID
VOLGENS NEN 3634
TOLERANTIES +/- 0,5MM
TENZIJ ANDERS AANGEGEVEN
WANDERS BV.
AMTWEG 4
7077AL NETTERDEN
tel.: [phone]
fax.:[phone]
WWW.WANDERS.COM MATERIAAL:
MAATEENHEID: MM
DATUM:
GETEKEND:
KACHEL:
OPMERKINGEN:
BENAMING: NUMMER:
FORMAAT:
WIJZ.: AMERIKAANSE PROJECTIE

RobG
21-07-2010
BLACK DIAMOND NIEUWE VERSIE
GDI.2000
A3
230,00
305,50
159,00
600,25
152,75152,75

105,00
761,25
164,53
10,00
1
1
2
2
3
3
4
4
5
5
6
6
A A
B B
C C
D D
RUWHEID
VOLGENS NEN 3634
TOLERANTIES +/- 0,5MM
TENZIJ ANDERS AANGEGEVEN
WANDERS BV.
AMTWEG 4
7077AL NETTERDEN
tel.: [phone]
fax.:[phone]
WWW.WANDERS.COM MATERIAAL:
MAATEENHEID: MM
DATUM:
GETEKEND:
KACHEL:
OPMERKINGEN:
BENAMING: NUMMER: FORMAAT:
WIJZ.: AMERIKAANSE PROJECTIE
WANDERS
RobG
BLACK DIAMOND COMPACT
7-12-2010
sam GDI.4000
hangend
keuring
A3
305,50
189,00
230,00
10,00
152,75152,75

105,00
510,00
168,50
695,50

13
NL

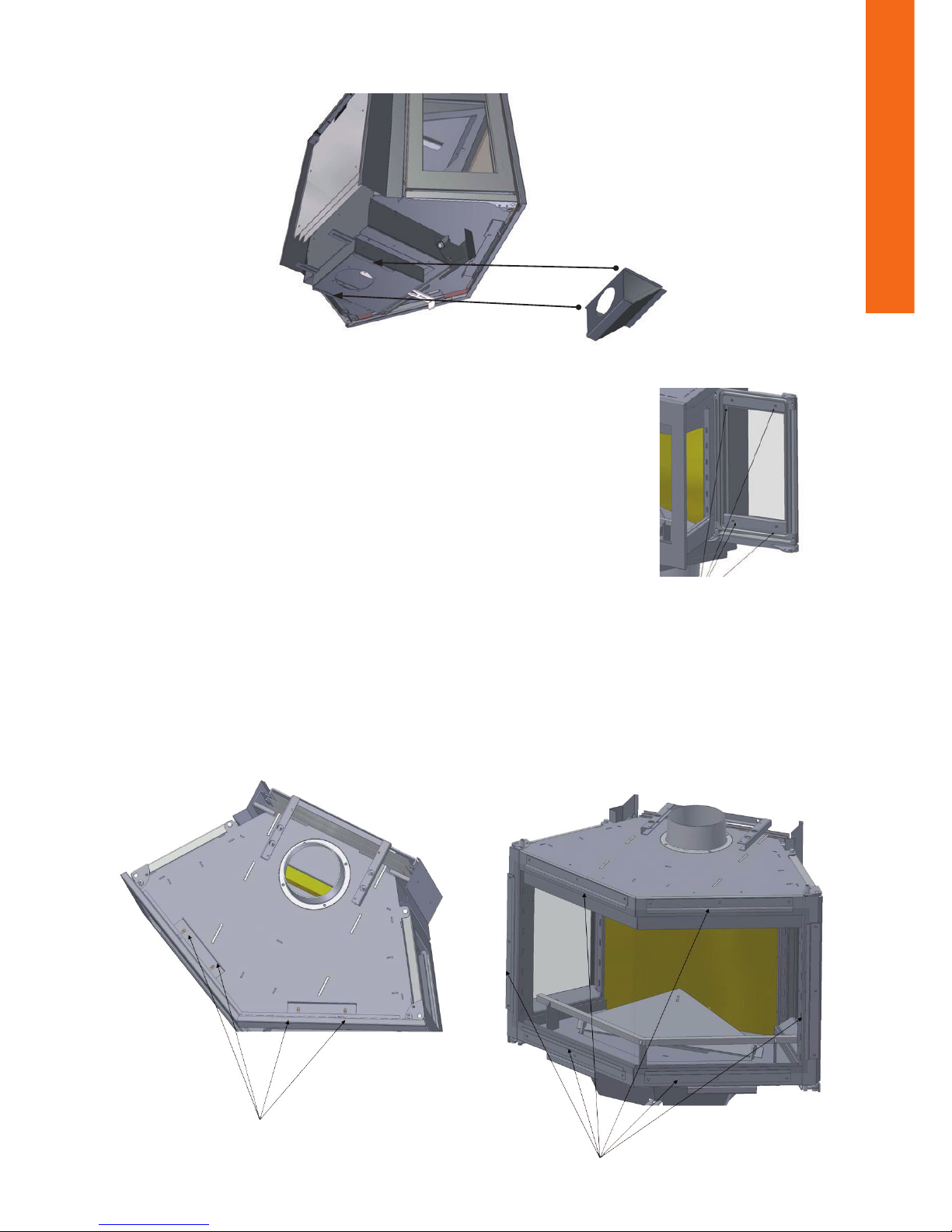

Reparaties
Vervangen van het glas in de deur
• Open de deur met de kapotte ruit.
• Verwijder de glasstrips aan de binnenkant van de deur.
• Vervang de glasruit. Let op: het glas is scherp.
• Controleer of de keramische band heel is en goed vast zit aan de deur. Zo niet:
plak deze opnieuw vast met neutrale siliconenkit of vervang deze geheel.
• Vervang het gebroken glas (let op scherpe randen).
• Monteer alles weer terug.
Vervangen van de voorruit
• Verwijder de glasplaat en schroef de twee beugels los.
• Pak de gebogen voorruit door het naar voren te halen en licht te laten zakken. Let op: het glas is scherp.
• Verwijder de glasstrips.
• Controleer of de keramische glasband heel is en vastzit op de haard. Zo niet: plak deze opnieuw vast met
neutrale siliconenkit of vervang deze geheel.
• Vervang de gebogen voorruit. Let daarbij op scherpe randen.
• Monteer de haard.

14
Technische gegevens
Black Diamond Black Diamond Compact
Deur sluiting I & II I & II Ba
Nominaal vermogen* 8 7 kW
Pijpdiameter verbrandingsgassen 150 150 mm
Maximale vulling met hout 3 3 kg
* nominale warmte wordt verkregen bij een schoorsteentrek van 0,12 mBar
Brandstof; houtblokken (30 x 10 cm)
Maximale opleg hoeveelheid 3 stuks
Primaire luchtklep maximaal
Secundaire luchtopening maximaal
Brandtijd brandstof ongeveer 1 uur
Rookgaswaarden volgens DIN 4705, DIN 18895 deel 2
Bij gesloten deur met als brandstof hout
Black Diamond Black Diamond Compact
Rookgashoeveelheid 8,4 8,4 g/s
Rookgastemperatuur 290 290 0C
Voordruk 0,12 0,12 mBar
Rendement 78,9 79,0 %
CO op 13% O20,07 0,05 %
Fijnstof 26 25 mg/m3
Keuringsinstituut 1625 1625
Keuringsnorm EN13240 EN13240
Keuringsrapportnummer RRF - 400 169 RRF - 4011 2705
Richtwaarden voor de inhoud van de te verwarmen ruimte:
Niet alle vertrekken voldoen aan de huidige isolatiewaarden. Voor de inhoud van de te verwarmen ruimte
kunnen volgens DIN 18893 de volgende waarden aangehouden worden:
Bij gunstige verwarmende omstandigheden:
Bij minder gunstige omstandigheden:
Bij ongunstige omstandigheden:
bereken volgens DIN 4701
135 (Black Diamond) 125 (Compact) m3
95 (Black Diamond) 90 (Compact) m3
Voor tijdelijke verwarming, bij een onderbreking van meer dan 8 uur, kan voor de te verwarmen inhoud 25%
minder gerekend worden.

15
NL
Tabel isolatiemateriaal, NB: alleen wat in het gearceerde gebied staat is toegestaan
Isolatie Verpakt Warmtegeleiding Bovenste Dichtheid
gebruikstemp.
nr artikel nr vorm nr verpakt nr �C nr kg/m³
10
11
12
13
01
02
03
04
05
06
07
08
09
10
99
01
02
10
11
20
21
99
10
12
14
16
72
74
76
99
02
03
04
05
06
07
08
09
10
11
12
13
18
99
20
30
40
50
60
70
80
90
100
110
120
130
180
mineraal wol
glaswol
steenwol
slakken
banen
losse wol
wol
granulaat
vilt
lamellen mat
matten verstikt
platen
schalen
segmenten
gevlochten
overige
matten verstikt
matten verstikt
matten verstikt
g. kromme 2
schilfers
g. kromme 1
schilfers
g. kromme 2
platen
g. kromme 1
platen
g. kromme 2
enkel
100
120
140
160
720
740
760
Zoek in deze tabel het isolatiemateriaal uit. Groep 99 is NIET toegestaan.
Tabel isolatiedikte bij muurdikte
muurdikte 10 cm isolatie convectiemantel
Bescherming van de muur
Achterkant
8 cm
Zijkant
8 cm
Onderkant
6 cm
Wanden uit brandbare bouwdelen X X
Dragende wanden uit staalbouw X X
Inbouw meubel tegen kachel X X
Inbouwmeubel in achterliggende muur X X
Overige wanden
Wanddikte < 10 cm X X
Wanddikte > 10 cm (kan gemetselde muur
zijn)
- -
Tabel geeft aan welke isolatiedikte gekozen moet worden bij welke muurdikte, ter bescherming van
inbouwwanden

16
User’s Guide and Installation Manual
Black Diamond and Black Diamond Compact
GB
© Copyright 2011 Wanders res & stoves
The information contained herein is subject to change without notice. Wanders res & stoves shall not be liable for technical or editorial errors or omissions contained herein.
General information 18
Installation 18
Lighting the stove 18
Lighting the stove for the rst time 19
Fuel 20
The best way to burn your stove 20
Chimney and ue 21
Maintenance 21
Small maintenance 21
When the stove is not used 22
Yearly maintenance 22
Safety 22
Guarantee 22
Installation Instructions Black Diamond and Black Diamond Compact 23
Preparation 23
The chimney ue 23
Fire Safety 24
Installation 24
Supply of combustion air 24
External air supply 24
Connecting the hearth 24
Mounting the standing model 25
Mounting the suspended model 25
Mounting the rear connection of the external air supply. 26
Repairs 27
Replacing the glass in the door 27
Replacing the front glass 27
Technical details 28
Technical drawings 60

17
GB
• Do not use the appliance without glass.
• Donotplacehighlyammablematerialslikenylonclothesofammableuidsintheneighbourhood
of the appliance.
• This appliance is not meant for operation by persons (including children) with limited physical
or intellectual faculties, or by persons who are unfamiliar with the operation of these kind of
appliances. Always ensure that they are supervised when near the appliance.
• Use a re-screen to avoid burning and to protect the above-mentioned children and persons.
• The appliance must be mounted and connected by an acknowledge installer in accordance with
the installation instructions and national and currently applicable local regulations
!
Dear Client,
Congratulations on your new wood-burning stove, which will be a comfortable source of heat to enjoy for many
years on end. With its unique design you can view the Black Diamond from all corners of the room.
When designing this replace we took particular care regarding the ease of use, the operational safety and the
design. The Black Diamond is developed and produced at our own factory in Netterden (the Netherlands) and is
for the greater part handmade. Only the best materials are used for the construction and comply with current
international standards. This will guarantee that your woodstove has a long life.
The rst part of this user’s guide gives you tips and directions about how to use your wood-burning stove correctly
and safely. The second part of the manual contains the installation instructions and the technical specications of
the Black Diamond. They are of particular importance to the installer.
We advise you to read this manual thoroughly before using your new stove and to keep the manual in a handy
place. Your installer may need the manual for the yearly maintenance of your replace.
We wish you much warmth with your new replace!
The WANDERS team

18
General information
The Black Diamond Black Diamond Compact with duct casing
The Black Diamond is a combination of comfort and ecient heat emission. The large glass panes allow
emission of the heat from the stove directly to the environment to make your room instantly comfortable.The
built-in ue gas deector ensures circulation of ue gases in the interior parts. Combined with the extra after-
burning, it means that the ue gases have better combustion and reduce the burden on the environment.You
can regulate the intake of combustion air with the integrated air slide valve and adjust the intensity of the re
and the output of your stove.
Installation
It is common practice for the dealer where you purchased your Black Diamond stove to also take care of
installing it. If this is not the case, please ensure that the installation is done by a certied installer. A certied
installer can also give you the right advice about the ue tube to which the stove must be connected.
Connecting wood-burning stoves by unqualied persons is prohibited, in which case we cannot give any
guarantee about proper functioning of your Black Diamond stove. Please bear the re safety in mind when
installing the stove. See also page 24.
The wood-burning stove is suitable as an extra heat source and does not replace your principal
heating device.
Lighting the stove
Usage early in autumn or late in winter
When the external and internal temperatures do not dier much, a proper chimney draught is a real
challenge. You can help chimney draught get started by burning some wood while keeping all air
inlets maximally open. An abundant air supply speeds up quick heating which in turn increases the
draught in the chimney. Lighting up the stove with only a little wood prevents smoke from streaming
into the room.
The stove will become very hot when you light it and will need at least two hours to cool o. Don’t
touch the stove without protection during ring and for two hours after. Handle the stove always with
a glove to avoid getting serious burns.
!
!
!

19
GB
Slide the valve in the ue gas pipe open. Slide the
air valve to its maximum position. Open the door
and put some balls of paper or some relighters inside
the stove and place some wood kindling on top. Light
the kindling and leave the door ajar to let in extra air
and, if necessary, slide the ashpan and the shaking
grate a bit open. Once the stove is burning, which
is after about ve minutes, you may close the door
and the ashpan again. Do not place more than three
logs in the stove at a time. Be sure there is always
enough ventilation when the stove is burning. If you
want to temper the re, you must rst close the valve
in the ue tube and then close the air supply and the
shaking grate.
Avoid nger marks
Do not touch the glass of the stove with your ngers. Finger marks will burn into the glass and cannot
be removed later.
It is prohibited to light the stove with liquids like petrol or spirits.
Do not have the cooker hood on in the room where you operate your stove. Never touch the varnished
parts when you heat your stove.
Lighting the stove for the rst time
Discolouration of walls, ceilings and grates
The walls, ceilings and grates may show some discolouration after lighting your hearth. This is caused
by the dust particles that burn in the convection cover. This is a natural process for which WANDERS
cannot be held responsible. To minimize discolouring we refer to the advice given for atmospheric
hearths. Your installer can give you more information about this.
When you light the Black Diamond for the rst time, the hearth must still ‘anneal’ and temper itself. The unit
has a heat resistant lacquer which must burn in the stove at temperatures above 400 °Celsius. This will happen
during the rst few times of lighting the stove and temperatures rise to 600 °C. Though this may give an
unpleasant smell, it is otherwise harmless. It is advisable to keep the stove burning with limited fuel for at
least 6 hours when lighting the stove for the rst 4 or 5 times. Air the room well when the stove is burning.
Make sure that any cooking hood is not turned on when the stove is burning; a cooking hood extracts the
combustion air that the stove needs.
Some deposit may form on the glass panes of the stove when you‘anneal’ your hearth. You can easily remove
this deposit with a damp cloth after the stove has cooled down. You can also use some cleansing agent for
ceramic rings. Please make sure you do not leave any nger marks on the clean glass. Finger marks burn into
the glass and cannot be removed later.
Newly-built house or recently renovated?
It is advisable to wait six weeks before lighting the stove in a newly-built house that has recently been completed, or in
a space that has recently been renovated drastically. The walls and ceilings still contain gases, softeners and moisture
from plasterwork or paint. The warm air-streams may discolour the dust particles in the space which may stick to
walls and ceilings. Even the moisture in the walls and ceilings will become warm and may cause yellow stains.




!
!
!

20
Fuel
Wood species and storage
You can use all kinds of woods as fuel as long as it is clean, split and dry. Hardwood like oak, beech and
birch burn slowly, give o much heat and form charcoal easily. Softer woods like spruce, r and poplar
give more ames but less heat and less charcoal.
The best place to store timber is in a windy spot but sheltered from the rain. This is how the logs can
dry in a natural way. Pile the logs on an old pallet or a frame to let the wood dry from underneath and
to prevent the lower logs from being in contact with water.
Wood species Drying time
Fir, Poplar 1 year
Lime, Willow, Spruce, Birch,
Ash, Alder 1,5 years
Fruit trees, Beech 2 years
Oak 2,5 years
The Black Diamond only burns on wood. Do not put more than 3 to 4 kg of fuel in the stove at the time. Always
use clean and cut logs, which have suciently dried. Please see the above list for drying times.Wet wood does
not burn well and gives heavy smoke emission. It may blacken the glass pane of your stove with soot and build
up smut in the ue pipe. This may increase the risk of chimney re.
Fresh, moist wood contains about 50% moisture. Cleaved wood still contains 20% moisture after drying it for
a year and moisture percentage will be decreased to 12 to 15% after drying it for two years. Dry wood gives
nice ames and little or no smoke, and the re will crackle when burning. Wet wood makes a hissing sound,
gives much smoke and only small ames which will considerably dampen the pleasure of burning your stove
and the heat output.
Do not put any paran-containing logs in your stove. When the door is closed, the high heat will
melt the paran from the logs too quickly. The polluted ue gasses which consequently develop will
deposit on and burn in the glass of your stove and cannot be removed later.
Do not use any wood that is painted, impregnated, glued together or processed in any other way. The
ue gases are very harmful to the environment and may aect your stove. It is also prohibited to burn
plastics and other waste matter due to poisonous smoke development.
The best way to burn your stove
All WANDERS’ stoves are designed so that they give a maximum output. A well-lit wood-burning stove can
produce a yield of about 75%. This means that you need less wood for the same amount of heat. Moreover, a
well-lit stove produces less smoke pollution. Below are a few tips to give you optimum pleasure:
• Always burn your stove with its door closed; this will improve the output within 8 to 10 times. When the
door of the stove is open, the chimney will draw more air than is needed for proper combustion. The rela-
tively cold air will cool the re. It will also preclude re damage by any sputtering sparks, especially from
softwood.
• Do not put more than 3 logs on the re at one time. Too much fuel at one time thwarts ecient combus-
!
!
