WANDERS Oak Steel Instruction Manual

Oak
042014
INK.00.7933
NL
GB
FR
DE
Handleiding en installatievoorschriften 2
Users guide and installation manual 15
Mode d’emploi et instructions d’installation 28
Bedienungsanleitung und Installationsvorschriften 42
Oak Steel & Oak Concrete

2
© Copyright 2014 Wanders res & stoves
De informatie in dit document kan zonder voorafgaande kennisgeving worden gewijzigd. Wanders res & stoves aanvaard geen aansprakelijkheid voor technische fouten,
redactionele fouten, drukfouten of weglatingen in deze publicatie.
Uw Oak houtkachel in één oogopslag 4
Installatie 4
Aansteken van de kachel 4
Werking van de luchtschuif 5
Eerste keer stoken 5
Brandstof 6
Houtsoorten en opslag 6
De optimale stookwijze 6
Schoorsteen en rookkanaal 7
Onderhoud 7
Klein onderhoud 7
Buiten gebruikstelling 7
Jaarlijks onderhoud 8
Veiligheid 8
Garantie 8
Algemene aanwijzingen 9
Voorbereiding 9
Het schoorsteenkanaal 9
Brandveiligheid 10
Installatie 10
Verbrandingslucht toevoer 10
Externe luchtaansluiting 10

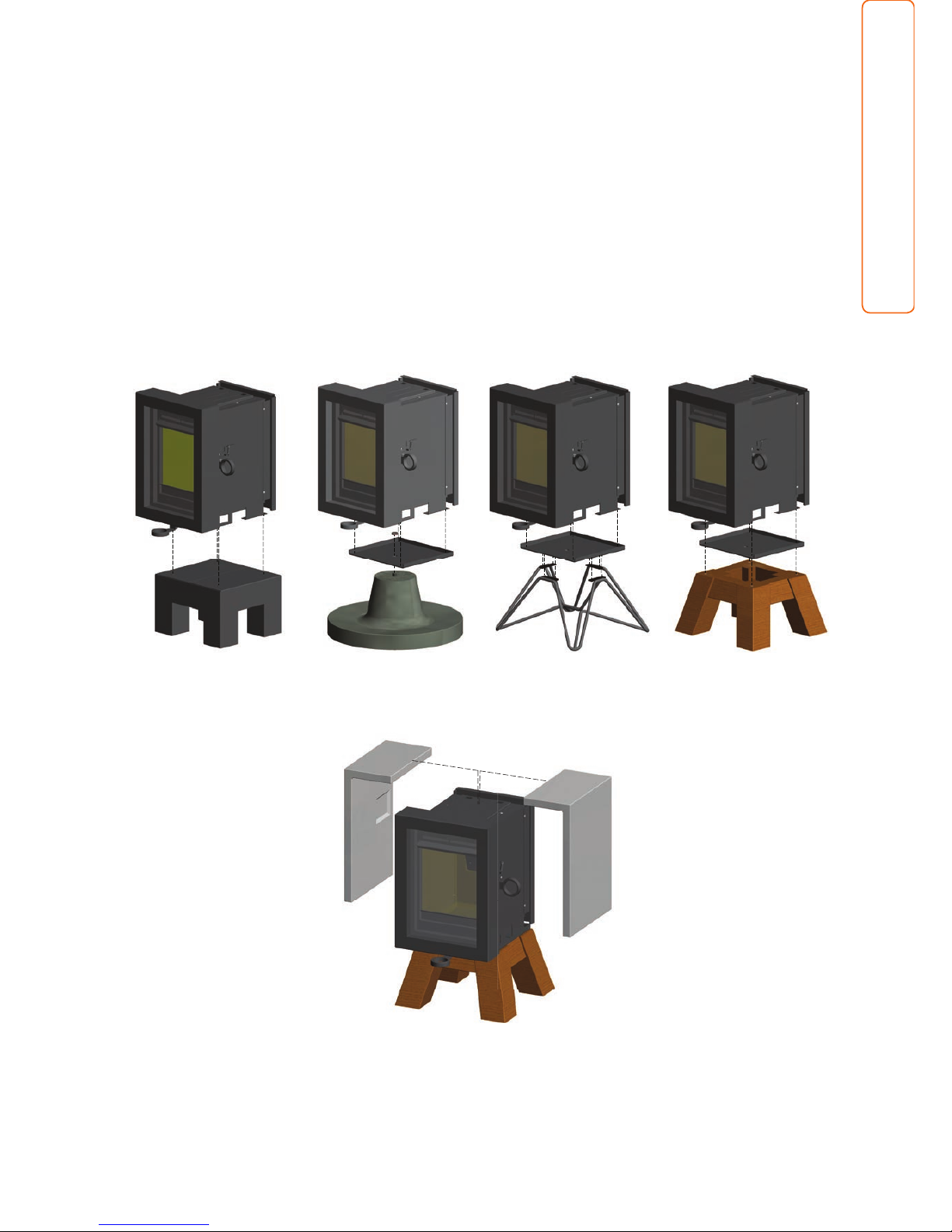

Aansluiten van de haard 11
Reparaties 12

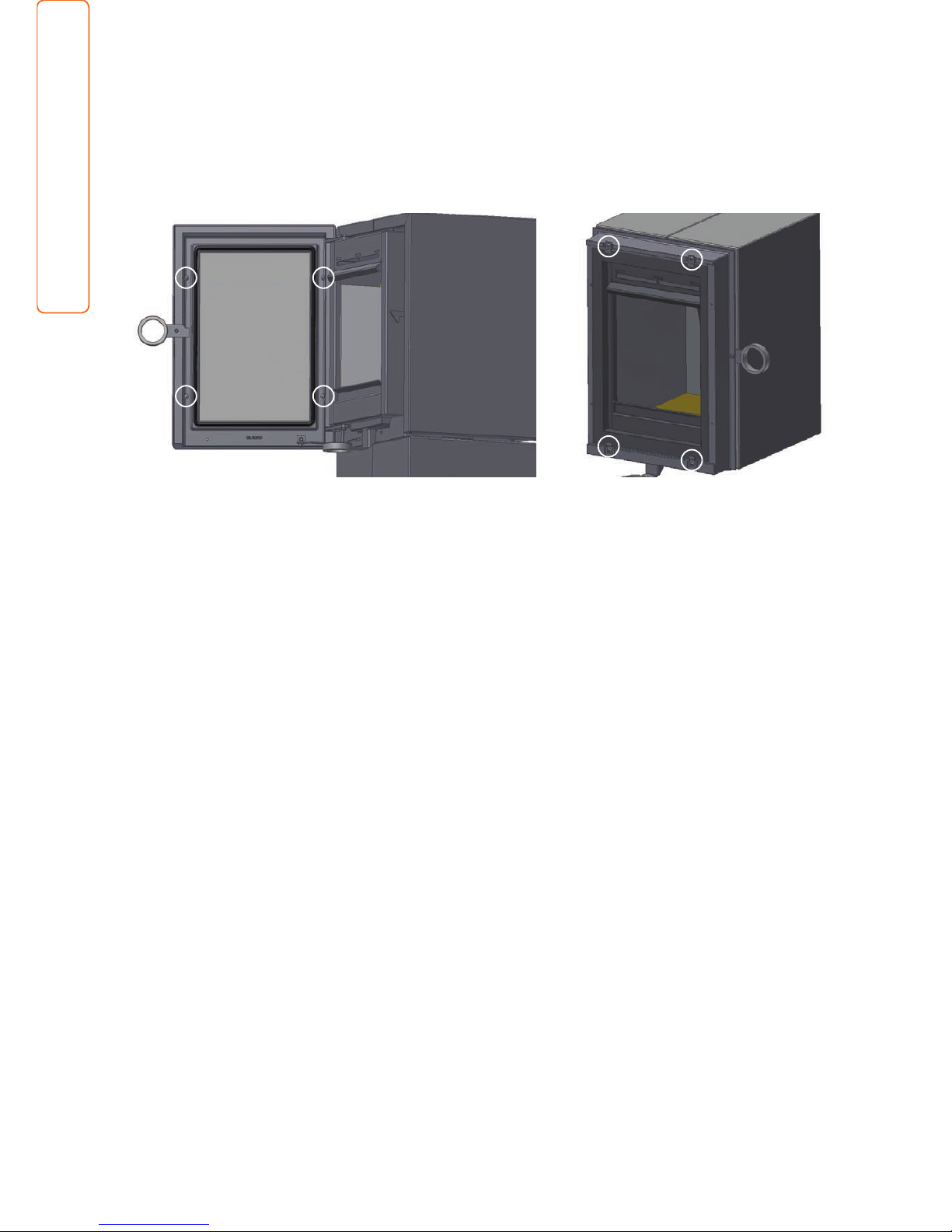

Glas vervangen 12
Binnenkant verbrandingskamer vervangen 12
Technische gegevens 13
Technische tekeningen 55
Oak with Steel Base 55
Oak with Wood Base 55
Oak with Wired Base 56
Oak with Concrete Base 56
NL Handleiding en installatievoorschriften
Oak

3
NL
Geachte klant,
Van harte gefeliciteerd met de aanschaf van uw houthaard, een comfortabele warmtebron waar u nog jarenlang plezier
van zult hebben. De Oak is dankzij zijn unieke vormgeving vanuit elke hoek van de kamer zichtbaar.
Bij de ontwikkeling van deze houtkachel hebben we gelet op gebruiksgemak, veiligheid en vormgeving. De Oak is
ontwikkeld en geproduceerd in onze eigen fabriek in Netterden en voor een belangrijk deel handgemaakt. Voor de
constructie zijn alleen de beste materialen gebruikt die voldoen aan de Europees geldende normen. Zo hebt u de garantie
van een lange levensduur voor deze houtkachel.
In het eerste deel van deze handleiding geven we u tips en aanwijzingen voor een juist en veilig gebruik van uw houtkachel.
In deel twee staan de installatievoorschriften en de technische specicaties van de Oak. Deze zijn vooral van belang voor
de installateur.
Het is raadzaam om voor de ingebruikname van uw houtkachel deze handleiding zorgvuldig te lezen en vervolgens goed
te bewaren. Uw installateur kan deze handleiding nodig hebben voor het jaarlijkse onderhoud van uw haard.
Wij wensen u veel warmte met uw aanschaf.
Het Team van WANDERS.
• Het toestel mag niet gebruikt worden zonder glas.
• Er mogen geen licht ontvlambare materialen, zoals nylon kleding of brandbare vloeistoen in de
nabijheid van het toestel gebracht worden.
• Dit toestel is niet bedoelt voor gebruik door personen (incl. kinderen) met beperkte lichamelijke of
geestelijke vermogens of personen die niet op de hoogte zijn van de werking van een kachel. Zorg ten
allen tijden dat deze personen zich uitsluitend onder toezicht in de nabijheid van het toestel begeven.
• Gebruik een haardscherm tegen verbranding ter bescherming van de hierboven vermelde kinderen en
personen.
• Het toestel dient geplaatst en aangesloten te worden door een erkend installateur volgens dit
installatievoorschrift, de nationale en de plaatselijk geldende voorschriften.
• De Oak zijpanelen en voeten zijn gemaakt van verschillende materialen en worden op verschillende
wijzen bewerkt en gekleurd. WANDERS kan niet garanderen dat erg geen kleurverschillen zit in de
verschillende onderdelen.

4

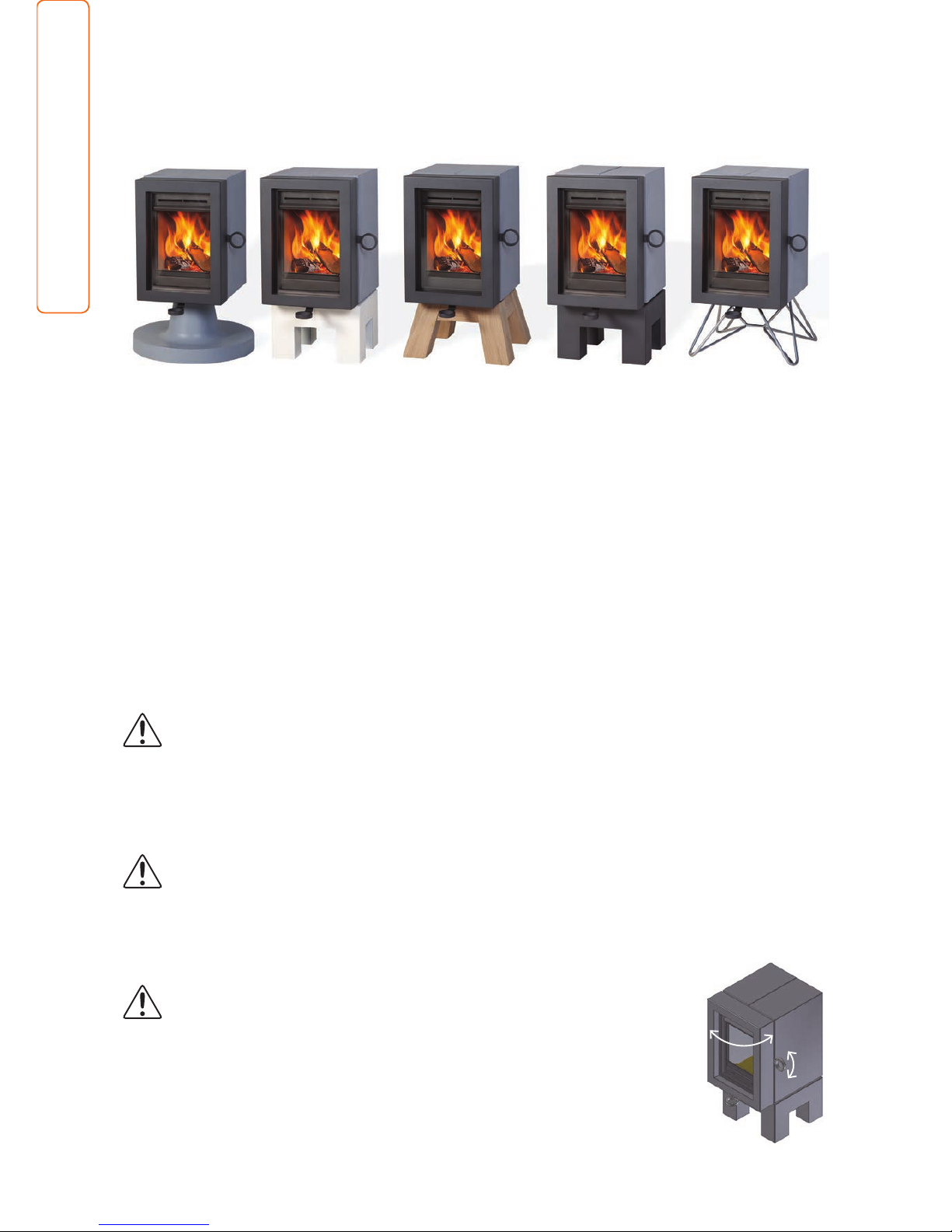

Uw Oak houtkachel in één oogopslag
De Oak is een combinatie van comfort en een eciënte warmteafgifte.
Door de grote hoeveelheid glas zal de warmte in de kachel direct uitgestraald worden zodat u zoveel mogelijk
warmte in het vertrek krijgt. De ingebouwde rookgas keerplaat, zorgt ervoor dat er extra warmte aan de rookgassen
wordt onttrokken, waardoor de kachel meer warmte uitstraalt. En met de ingebouwde luchtschuif kunt u zelf de
verbrandingslucht regelen zodat de haard hierdoor meer/minder zuurstof krijgt en daardoor meer/minder hard
brandt, dus meer/minder warmte afgeeft.
Installatie
Over het algemeen zorgt de dealer waar u de Oak heeft aangeschaft, ook voor de plaatsing. Is dat niet het geval,
verzeker u er dan van dat de plaatsing wordt uitgevoerd door een erkende installateur. Een erkende installateur
kan u ook het juiste advies geven over het rookkanaal waarop de haard moet worden aangesloten. Aansluiten van
houtkachels door onbevoegden is verboden. Wij kunnen u in dat geval geen garantie geven op de juiste werking
van de Oak. Houd bij de installatie ook rekening met de brandveiligheid. Zie pagina 10.
De houthaard is geschikt als bijverwarming en is geen vervanger voor bijvoorbeeld uw Cv-installatie.
Aansteken van de kachel
Aansteken in de vroege herfst of late winter
Wanneer de buiten- en binnentemperatuur niet veel van elkaar verschillen is een goede schoorsteentrek een ware
uitdaging. In de vroege herfst of late winterdagen kunt u de schoorsteentrek een handje helpen door weinig hout
te verbranden terwijl u alle luchtopeningen maximaal open houdt. Veel luchttoevoer bevordert snelle opwarming
en dat stimuleert de schoorsteentrek weer. Stoken met weinig hout voorkomt dat rook de kamer weer instroomt
De haard wordt bij het aansteken en stoken erg heet en heeft zeker twee uur nodig om af
te koelen. Raak de kachel daarom niet onbeschermd aan tijdens het stoken en twee uur
daarna. Bedien de haard altijd met een handschoen, anders kunt u zware brandwonden
oplopen.
Voordat u de haard gaat aansteken, veeg met bijv. een papiertje van een keukenrol, de
eventuele aanslag van de ramen. En gebruik dit papier gelijk voor het aanmaken van uw
vuur.
Zet de verbrandingslucht toevoer opening open. Schuif, voordat u de kachel aansteekt,

5
NL
de schuif maximaal open. Open daarna de deur en leg een paar propjes papier of aanmaakblokjes in de haard
met daar bovenop een aantal kleine stukjes hout. Steek de stukjes hout aan en zet de deur voor enkele (3-5)
minuten op een kier voor extra luchttoevoer, en om de schoorsteen trek sneller op gang te krijgen. Wanneer de
stukjes hout branden, kunt u extra hout toevoegen. (Probeer het hout zodanig losjes in het vuur te leggen, dat de
vlammen zich er goed rondom kunnen ontwikkelen).

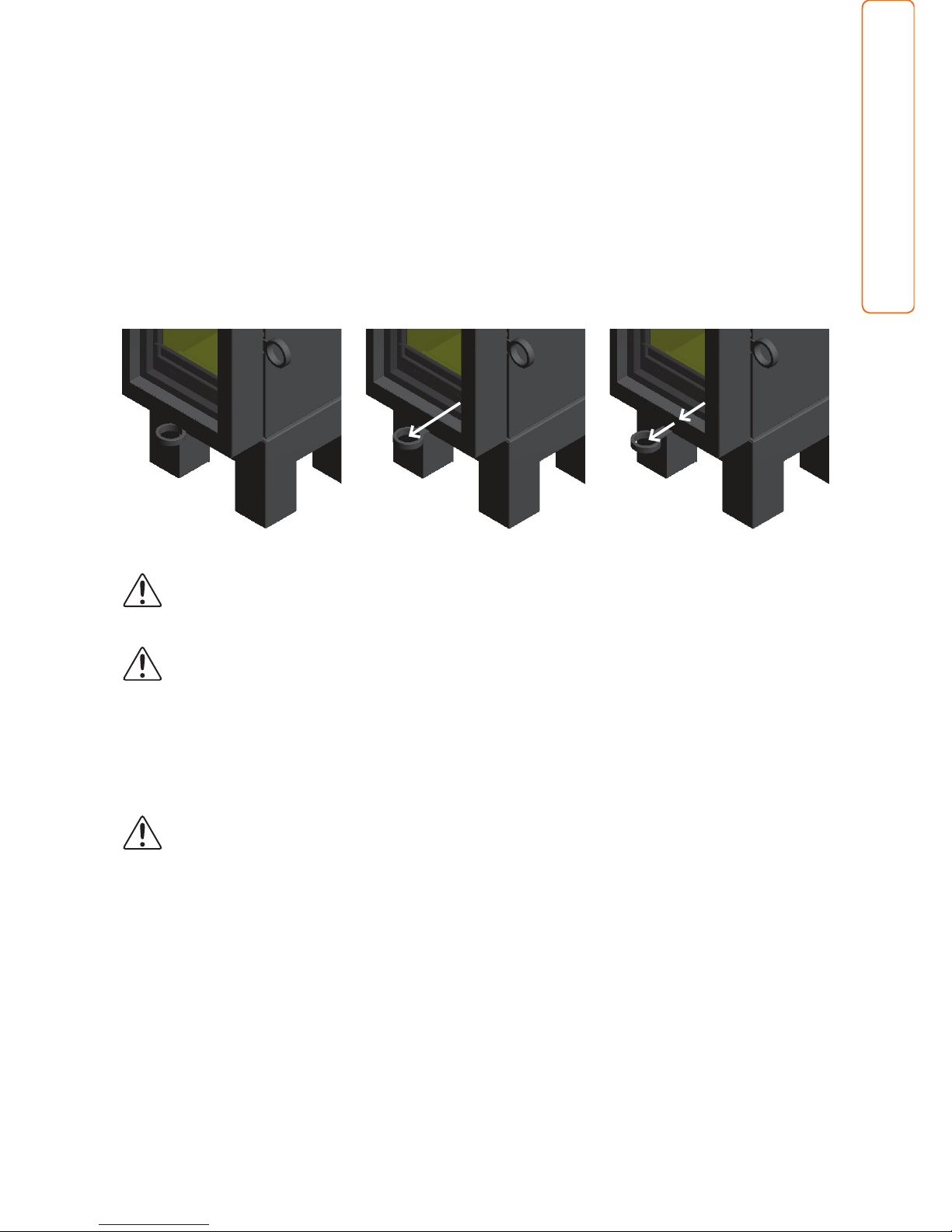

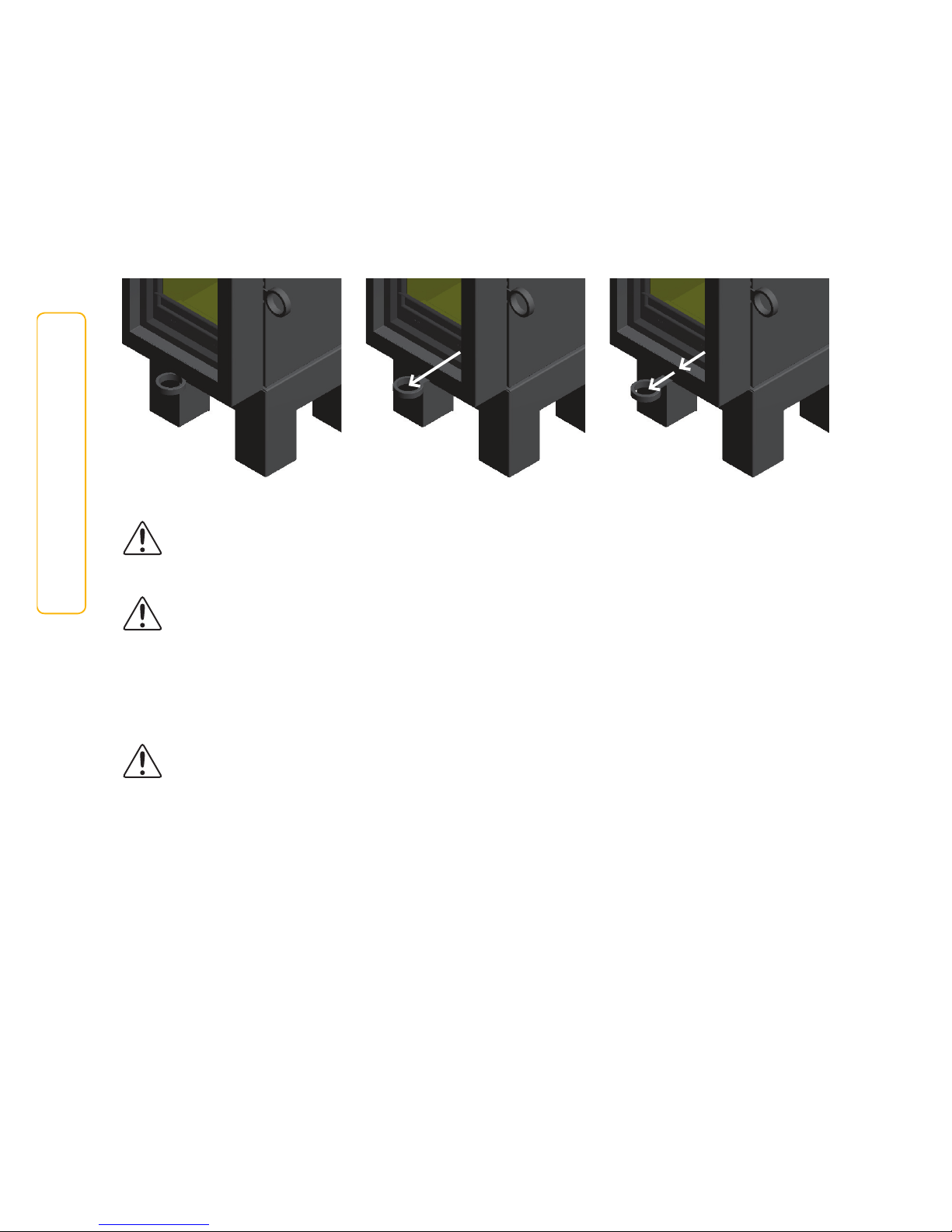

Werking van de luchtschuif
De luchtschuif heeft 3 standen n.l.
1. helemaal uitgetrokken primaire en secundaire luchttoevoer open.
2. indrukken tot de eerste klik alleen secundaire luchttoevoer open de kachel heeft nu het hoogste rendement
en de ruitenspoeling werkt het best.
3. indrukken tot de tweede klik alles dicht de kachel zal nu langzaam uitgaan.
Let op vingerafdrukken
Pas op dat u het glas van de kachel niet met de vingers aanraakt. Vingerafdrukken branden in het glas en zijn
daarna niet meer te verwijderen.
Het is verboden om met vloeibare middelen zoals benzine en spiritus de kachel aan te steken.
Voorkom dat in dezelfde ruimte waar u de kachel stookt een afzuigkap aanstaat.
Raak de gelakte delen nooit aan bij het opwarmen van de haard.
Eerste keer stoken
Verkleuren van wanden, plafonds en roosters
Na het stoken van de haard kunnen wanden, plafonds en roosters verkleuren. Dit komt doordat stofdeeltjes
verbranden in de convectiemantel. Dit is een natuurlijk proces waar WANDERS niet verantwoordelijk voor is. Om
verkleuring te minimaliseren verwijzen wij naar het advies dat gegeven wordt in de sfeerhaardenbranche. Uw
installateur kan u daarover informeren.
Wanneer u de Oak voor de eerste keer gebruikt, moet de haard ‘instoken’. Het toestel is voorzien van een
hittebestendige laklaag die bij temperaturen hoger dan 400 graden Celsius in de kachel branden. Dat gebeurt de
eerste paar keren dat u stookt, als de temperaturen oplopen tot 600 graden Celsius. Overigens kan dit ‘instoken’
een onaangename geur met zich meebrengen, maar die is onschadelijk. We raden u aan om de kachel -de eerste
4 tot 5 keer dat u stookt- minimaal 6 uur te laten branden met niet te veel brandstof. Ventileer de ruimte goed
terwijl u stookt. Zorg ervoor dat in dezelfde ruimte geen afzuigkap aanstaat terwijl de haard brandt; een afzuigkap
trekt verbrandingslucht weg die de haard nodig heeft.
Tijdens het instoken kan er aanslag komen op het glas van de kacheldeur. Deze aanslag verwijdert u eenvoudig
met een licht vochtige doek, als de kachel koud is. Gebruik eventueel speciaal schoonmaakmiddel voor keramische
kookplaten. Raak het schone glas niet meer met de vingers aan. Vingerafdrukken branden in het glas en zijn

6
daarna niet meer te verwijderen.
Nieuwbouwwoning of recente renovatie?
Wacht zes weken met stoken in een nieuwbouwwoning die recent is opgeleverd, of een ruimte die onlangs
sterk is gerenoveerd. In muren en plafonds zitten dan nog gassen, weekmakers en vocht afkomstig van stuc- en
schilderwerk. Door de warme luchtstromen, kunnen de vele stofdeeltjes in de ruimte verkleuren en vastplakken
aan wanden en plafonds. Ook het vocht in de muren en plafonds wordt warm, wat gele vlekken kan veroorzaken.
Brandstof
Houtsoort Droogtijd
Den, Populier 1 jaar
Linde, Wilg, Spar, Berk, Es, Els 1,5 jaar
Fruitboom, Beuk 2 jaar
Eik 2,5 jaar
De Oak kan alleen gestookt worden met hout. Leg niet meer dan 1 kg brandstof tegelijk in de kachel. Gebruik altijd
schoon, gekapt hout dat voldoende droog is. Zie voor de droogtijden bovenstaande tabel. Nat hout verbrandt
slecht en zorgt voor overmatige rookontwikkeling. Daardoor kan de ruit van uw haard zwart van roet worden. Ook
kunnen roetdeeltjes zich vastzetten in het rookkanaal. Dat vergroot de kans op schoorsteenbrand.
Vers nat hout, bevat ongeveer 50% procent vocht. Na een jaar drogen, bevat gekloofd hout nog 20% vocht. Na
twee jaar drogen is het vochtpercentage gedaald tot 12 tot 15 procent. Droog hout geeft een mooi vlambeeld
en weinig tot geen rook. Tijdens het branden hoort u het hout knapperen. Nat hout geeft een sissend geluid, veel
rook en een minimaal vlambeeld. Het vermindert het stookplezier en rendement aanzienlijk.
Houtsoorten en opslag
Alle soorten schoon, gekapt en droog hout kunt u gebruiken als brandstof. Harde houtsoorten zoals eik, beuk en
berk branden langzaam, geven veel warmte af en vormen gemakkelijk houtskool. Zachtere houtsoorten zoals
spar, den en populier geven meer vlammen, maar minder warmte en minder houtskool.
Hout kunt u het beste opslaan op een winderige plek, beschut tegen de regen. Zo droogt het hout op een
natuurlijke wijze. Stapel de houtblokken op een oude pallet of rooster. Zo kan het hout ook vanaf de onderkant
drogen en komen de onderste houtblokken niet in contact met water.
Gebruik geen parane houdende houtblokken in uw haard. Als de deur gesloten is, smelt door de hoge hitte de
parane te snel uit de houtblokken. De vervuilde rookgassen die hierdoor ontstaan slaan direct neer op het glas
van de kacheldeur, branden in het glas en zijn dan niet meer te verwijderen.
Gebruik geen hout dat is geverfd, geïmpregneerd, verlijmd of anderszins bewerkt. De rookgassen zijn zeer
schadelijk voor het milieu en kunnen uw haard aantasten. Ook is het verboden om plastics en ander afval te
verbranden vanwege de giftige
rookontwikkeling.
De optimale stookwijze
Kachels vanWANDERS zijn zo ontworpen, dat ze maximaal rendement leveren. Een goed gestookte houtkachel kan
een rendement halen van ongeveer 80%. Hierdoor heeft u minder hout nodig voor evenveel warmte. Bovendien

7
NL
geeft een goed gestookte kachel minder rookvervuiling. Een aantal tips voor optimaal stookplezier:
• Stook uw kachel altijd met gesloten deur; daardoor verbetert het stookrendement 8 tot 10 keer. Bij een open
deur trekt de schoorsteen meer lucht aan dan nodig voor een goede verbanding. De relatief koude lucht
koelt het vuur af. Tevens voorkomt u brandschade door mogelijk uitspattende vuurdeeltjes, met name van
naaldhout.
• Leg niet meer dan 2 houtblokken ineens op het vuur. Veel brandstof ineens werkt eciënte verbranding
tegen en belast het milieu onnodig.
• Ventileer de ruimte goed als uw haard brandt. Een knetterend houtvuur heeft een minimaal verbruik van 25
kubieke meter lucht per uur. Zet nooit uw afzuigkap aan als uw kachel in dezelfde ruimte brandt.
• Wees voorzichtig met stoken bij mist of windstil weer. Bij windstil weer is er nauwelijks trek in de koude
schoorsteen. Omdat rook zwaarder is dan lucht bestaat de kans dat de rook dan de kamer instroomt. Bij mist
zal de rook uit de schoorsteen (buiten) snel afkoelen, omlaag zakken en overlast veroorzaken in uw omgeving.
• Doof het vuur niet plotseling met water maar laat het opbranden. De materialen binnen in de haard kunnen
vervormen of scheuren door plotselinge, grote temperatuurverschillen.
• Om het vuur te doven dient u de luchtschuif te sluiten.
Schoorsteen en rookkanaal
De schoorsteen is het belangrijkste onderdeel van uw houthaard. De juiste schoorsteen voorkomt rook in de
kamer, aanslag op de ruit en slechte verbranding. Voordat hij tot installatie overgaat, dient uw installateur, of een
erkend schoorsteenveger, te controleren of het schoorsteenkanaal over de gehele lengte een diameter heeft van
minimaal 150 millimeter en of het kanaal schoon, glad en lekdicht is.
Wat te doen bij schoorsteenbrand.
Bij schoorsteenbrand sluit u direct de afsluitklep in de schoorsteen en alle luchttoevoerkanalen. Bel de brandweer.
Na het blussen moeten schoorsteen en kachel opnieuw worden gekeurd door uw installateur.
Schoorsteen met een goede trek
Warme lucht wil opstijgen. Van dat principe maakt iedere schoorsteen gebruik. Wat meehelpt, is als de wind bij de
schoorsteenmond ook nog eens de lucht uit de schoorsteen ‘wegzuigt’.
Soms kan valwind echter het omgekeerde eect geven, en de lucht juist terug de schoorsteen inblazen. Ook relatief
zware koude mistlucht kan een goede trek van uw schoorsteen tegenwerken, evenals een lang rookkanaal met
een ruw oppervlak en veel bochten. Bij slechte natuurlijke trek kan uw installateur u voorlichten over het gebruik
van een ventilator voor uw rookkanaal.
Onderhoud
Klein onderhoud
• Wij adviseren u om een laagje as van twee tot drie centimeter te laten liggen. Zo beschermt u de stookplaat.
• Reinig de kachel aan de buitenkant met een licht vochtige doek die niet pluist. Gebruik geen agressieve
schoonmaak- en schuurmiddelen.
• Maak het koude glas schoon met schoonmaakmiddel voor keramische kookplaten.
• Raak het schone glas niet meer met de vingers aan. Vingerafdrukken branden in het glas.
• Olie af en toe de scharnieren en de deursluiting.
Gebruik geen agressieve schoonmaak- en schuurmiddelen om uw haard te onderhouden.
Buiten gebruikstelling
• Sluit alle deuren en luchttoevoeren in het zomerseizoen

8
• Plaats vocht absorberend zout in de kachel als die in een vochtige ruimte staat
Jaarlijks onderhoud
• Laat, in verband met brandveiligheid en een eventuele brandverzekering, ieder jaar uw schoorsteen grondig
vegen door een erkende schoorsteenveger.
• Laat jaarlijks de dichtheid controleren van de rookgasafvoer en de verbrandingsluchttoevoer van het
dubbelwandige rookkanaalsysteem
• Laat jaarlijks het volledige kanalensysteem controleren, inclusief de dak- of geveldoorvoer en de uitmonding
net buiten de gevel.
• Laat elk jaar de schuiven en/of kleppen controleren op hun werking.
• Laat jaarlijks alle afdichtingen van deuren en glasramen controleren op slijtage.
Veiligheid
Met een houthaard van WANDERS heeft u een comfortabele én veilige warmtebron in huis.
De brandveiligheid begint bij een correcte installatie en een goed werkend rookgasafvoerkanaal. Uw installateur
dient zich daartoe te houden aan de installatievoorschriften, zoals omschreven op pagina 9 en verder. Voor veilig
stoken zijn verder de volgende punten van belang:
1. Stook uw haard zo veel mogelijk met een gesloten deur. Dat verhoogt het rendement en is ook beter voor
het milieu.
2. Voorkom dat kleine kinderen of hulpbehoevenden in de buurt van een brandende kachel komen en laat ze
niet alleen als de haard brandt. Gebruik eventueel een haardscherm.
3. Gietofleggeenbrandbarevloeistoenenmaterialenindekachel.Ditkandekachelonherstelbaarbeschadigen.
4. Als de vloer rond de haard van brandbaar materiaal is, gebruik dan een vloerplaat. De vloerplaat dient een
minimale grootte te hebben van:
- aan de voorzijde van de deur: 50 cm uit de haard.
- Aan elke zijkant van de deur: 30 cm uit de haard
5. Plaats geen brandbare materialen, bijvoorbeeld gordijnen, houten voorwerpen (kasten, schilderijen), vlakbij
de kachel of het rookkanaal. Houd minimaal een afstand van 80 centimeter aan vanaf de buitenzijde van de
haard en het schoorsteenkanaal.
6. Laat de schouw nooit bekleden met brandbaar materiaal (zoals papierbehang).
7. Houd de punten in acht die staan onder het kopje ‘Optimale stookwijze’, op pagina 6.
8. Laat de haard alleen repareren door een erkend installateur en met originele onderdelen.
Garantie
Op uw houtkachel biedt WANDERS Metaalproducten B.V. te Netterden een garantie van 5 jaar na aankoopdatum,
mits de haard op een juiste wijze is geïnstalleerd en wordt gebruikt volgens de aanwijzingen in deze handleiding.
Onder de garantie vallen alle gebreken die te herleiden zijn tot materiaal- en constructiefouten. In die gevallen
ontvangt u gratis nieuwe onderdelen. Arbeidsloon en andere kosten vallen niet onder de garantie. Defecte
onderdelen kunt franco toezenden aan WANDERS Metaalproducten B.V., Amtweg 4, 7077 AL, Netterden.
Voordat de haard geplaatst wordt, moet u controleren of er zichtbare schade is aan het toestel.
In dat geval moet u het toestel niet accepteren, maar contact opnemen met uw leverancier.
Buiten de garantie vallen: het glas, storingen ontstaan door onoordeelkundig gebruik; niet juiste naleving van de
landelijke voorschriften en de bijgevoegde installatie- en bedieningsvoorschriften; installatie door een niet door
WANDERS erkend installateur of dealer; verwaarlozing van het toestel en bij wisseling van eigenaar. De garantie
vervalt ook bij gebruik van een verkeerde brandstof.
Voor de volgende onderdelen geldt een garantietermijn van 1 jaar: alle gietijzeren en vermiculiet onderdelen, de
elektrische onderdelen, de thermostaatklep en de lak.

9
NL
WANDERS is niet verantwoordelijk voor eventuele scheuren in sierpleisterwerk en verkleuringen van wanden,
plafonds en/of roosters na het stoken van de haard. Verkleuringen kunnen ontstaan doordat stofdeeltjes
verbranden in de convectiemantel. Om de kans op scheuren in sierpleisterwerk en eventuele verkleuringen te
minimaliseren verwijzen wij naar het advies dat gegeven wordt in de sfeerhaardenbranche. Uw installateur kan u
hierover informeren.
DeOakzijpanelenenvoetenzijngemaaktvanverschillendematerialen enwordenop verschillendewijzenbewerkt
en gekleurd. WANDERS kan niet garanderen dat erg geen kleurverschillen zit in de verschillende onderdelen.
Klachten worden in behandeling genomen nadat de verkooprma/installateur of het gasbedrijf een klacht heeft
ingediend, vergezeld van de aankoopdatum en een kopie van de aankoop bon. Reparaties geven geen recht op
verlenging van de garantietermijn. Alle gevolgschade wordt uitgesloten.
Algemene aanwijzingen
De Oak is gekeurd volgens de internationale normering EN 13240 en kent een extra uitbreidingsnormering voor
optimaal milieu vriendelijk stoken met betrekking tot rookgassen. De haard kan aangesloten worden op een
rookkanaal waar meerdere kachels op zijn aangesloten. De pijp voor de rookgasafvoer heeft een diameter van 150
millimeter.
Het toestel mag alleen geplaatst en aangesloten worden door een erkend installateur en volgens de onderstaande
installatievoorschriften. Daarnaast gelden de nationale en lokale wet- en regelgeving voor plaatsing en gebruik van
houtkachels. WANDERS biedt geen garantie wanneer de Oak onvolledig of onjuist is aangesloten of geïnstalleerd.
Het is niet toegestaan de kachel te plaatsen in:
• Algemeen toegankelijke galerijen en gangen.
• Trappenhuizen, behalve in gebouwen met niet meer dan twee woningen
• Ruimtes waar licht ontvlambare of explosieve en gevaarlijke stoen worden verwerkt.
• Ruimtes waar een afzuigkap aanstaat of een mechanisch afzuigsysteem is geplaatst, behalve wanneer u de
luchtaanvoer rechtstreeks van buiten haalt, zodat een gevaarloze verbranding verzekerd is.
Voorbereiding
Het schoorsteenkanaal
Voordat u de haard plaatst, dient u de volgende punten in acht te nemen:
• Als u de kachel aansluit op een bestaande schoorsteen, dan moet die eerst vakkundig schoongemaakt en
gecontroleerd worden door een erkend schoorsteenveegbedrijf. Eventuele afsluitkleppen dienen te worden
verwijderd.
• De rookgasafvoer van de haard dient zonder omwegen te worden aangesloten op het schoorsteenkanaal.
• De onderdruk in het schoorsteenkanaal
moet minimaal 12 Pa of 0,12 mbar zijn.
• Het schoorsteenkanaal moet altijd in
uitmondingsgebied 1 uit komen. Zie
tekening hiernaast.
• Het schoorsteenkanaal dient ten tijde van
plaatsing schoon en lekdicht te zijn en
zonder enige belemmering een diameter
van minstens 150 millimeter te hebben.
• Eventuele bochten in het rookkanaal mogen
niet groter zijn dan 45 graden.
• U dient zich ervan te overtuigen dat het
1
3 3
A X
X > 23˚
3
X
X < 23˚
1
500 mm

10
schoorsteenkanaal de rookgassen voldoende, goed en veilig kan afvoeren.
• De waardes voor de berekening van het schoorsteenkanaal vindt u onder de Technische gegevens op
bladzijde 13.
Brandveiligheid
In verband met brandveiligheid is het belangrijk om onderstaande voorschriften in acht te nemen voordat de
kachel wordt geïnstalleerd.
1. Als de vloer rond de haard van brandbaar materiaal is gebruik dan een vloerplaat. De vloerplaat dient een
minimale grootte te hebben van:
- aan de voorzijde van de deur: 50 centimeter uit de haard
- aan de zijkant van de deur: 30 centimeter uit de haard
2. Houd minimaal 80 centimeter afstand tussen de kachel en brandbare objecten, zoals: gordijnen, houten
voorwerpen (kasten en schilderijen) en glazen objecten. Houd dezelfde afstand aan ten opzichte van het
rookkanaal.
3. Houten constructieonderdelen binnen het stralingsbereik van de kachel (100 centimeter vanaf buitenzijde
kachel) dienen brandvrij bekleed te worden.
4. Indien de rookgasafvoer door een plafond en/of dak gaat dat bestaat uit brandbare materialen, dienen
plafond en dak ongeveer 80 centimeter rondom bekleed te worden met brandvrije materialen. Let hierbij op
balklagen en eventuele elektrische leidingen.
5. Tussen de kachel en dragende, stalen constructieonderdelen moet minimaal een afstand van 50 centimeter
zitten (in alle richtingen).
6. Scherm alle brandbare materialen af die zich binnen een straal van 100 centimeter van de kachelopeningen
bevinden. Doe dit met niet brandbare materialen.
7. Bekleed de schouw nooit met brandbaar materiaal (zoals papierbehang).
8. De muur achter de kachel moet uit brandvrije materialen bestaan of ermee geïsoleerd worden. Het
isolatiemateriaal dient een temperatuur van 700 graden Celsius te weerstaan en een dichtheid van 80 kg/m3
te hebben. Zie voor de isolatiematerialen tabel op pagina 14).
9. Voorkom bij het plaatsen van de haard warmtedoorslag. De warmte afgifte van een brandende haard kan
door de muur heen trekken. Dit kan zelfs brand veroorzaken aan de andere kant van de muur. Voorkom dit.
Installatie
De Oak is gekeurd volgens de internationale normering EN 13240 en kent een extra uitbreidingsnormering voor
optimaal milieu vriendelijk stoken met betrekking tot rookgassen. De haard kan aangesloten worden op een
rookkanaal waar meerdere kachels op zijn aangesloten. De pijp voor de rookgasafvoer heeft een diameter van 150
millimeter.
Verbrandingslucht toevoer
De haard dient voldoende verse verbrandingslucht toegevoerd te krijgen. Maak
indien nodig een extra luchttoevoer opening, zo dicht mogelijk bij de kachel; zo
vermijdt u tocht. Een extra luchttoevoeropening is absoluut vereist indien:
• Het vertrek is voorzien van een warmte-terugwin-systeem.
• Het vertrek is voorzien van een centraal afzuigsysteem.
• Een afzuigkap in dezelfde ruimte staat.
Deluchttoevoeropeningmoetafsluitbaarzijnindiendezedooreenbrandwerende
muur loopt. Zijn er meerdere verbrandingstoestellen in dezelfde ruimte aanwezig,
dan moeten er voldoende luchtopeningen zijn om een zorgeloze verbranding te
garanderen.
Externe luchtaansluiting
Het kanaal voor de aanvoer van verse buitenlucht heeft een diameter van 100
millimeter. Het luchttoevoerkanaal kan via een onder aansluiting aangebracht
worden. Gaat de externe luchttoevoer door een brandmuur, dan dient dit kanaal
afsluitbaar te zijn. Is het kanaal langer dan 1 meter, inclusief een bocht van 90 190,00 190,00
101,00

11
NL
graden, dan moet de diameter van het kanaal worden vergroot.
Aansluiten van de haard
De Oak is een zware houthaard. De Oak weegt, afhankelijk van de versie -inclusief 2 meter rookgasafvoer-
kanaal- minimaal 85 kilo. Verzekert u ervan dat de muur of vloer waar u de haard op of aan monteert, dit gewicht
probleemloos kan dragen. Volg, voordat u de haard monteert, eerst de aanwijzingen op uit het vorige hoofdstuk
‘Voorbereiding’. Bescherm uw rug en de vloer tijdens de hele montage.
Staande versie:
1. Controleer de verpakking, zijn er zichtbare schades zo ja meldt dit.
2. Voor de montage heeft u 3 verschillende dozen (1x de haard + 1x de zijpanelen + 1x de voet)
3. Haal de voet uit de doos,
4. Monteer (alleen bij de Wood en Wired base), de montage plaat op de voet met de bouten,
5. Haal de haard uit de doos (denk aan uw rug).
6. Monteer de haard, met de 4 bouten op de voet.
7. Haal de zijpanelen voorzichtig uit de doos.
8. Hang de zijpanelen aan de kachel.
9. Zet de haard op zijn plaats, zorg ervoor dat de haard precies midden onder het afvoer gat staat.
10. Monteer nu uw rookgasafvoer. De rookgasafvoer dient afwaterend gemonteerd te worden

12
Reparaties
Glas vervangen
• Open de deur,
• Verwijder de 4 schroeven aan de binnenzijde van de deur,
• Verwijder het buitenste frame van de deur,
• Sluit de deur,
• Verwijder de 4 glashouders,
• Haal voorzichtig het glas uit de deur,
• Controleer of het band in deur onbeschadigd is en vast zit. Mocht dit niet zo zijn bevestig het band met
hittebestendige kit of vervang het band volledig,
• Plaats het nieuwe glas, let hierbij op de scherpe randen van het glas,
• Monteer de verschillende onderdelen weer terug op hun plek.
Binnenkant verbrandingskamer vervangen
Houdt u de volgende volgorde aan om de panelen uit de kachel te verwijderen;
• Verwijder de keerplaat,
• Verwijder de bodemplaat,
• Verwijder het linker en rechter zijpaneel,
• Verwijder de achterwand.

13
NL
Technische gegevens
Oak
Deur sluiting I & II Ba
Nominaal vermogen* 5,0 kW
Pijpdiameter verbrandingsgassen 150 mm
Maximale vulling met hout 1,5 kg
* nominale warmte wordt verkregen bij een schoorsteentrek van 0,12 mBar
Brandstof; houtblokken (30 x 10 cm)
Maximale opleg hoeveelheid 2 stuks
Primaire luchtklep gesloten
Secundaire luchtopening maximaal
Brandtijd brandstof ongeveer 1 uur
Rookgaswaarden volgens DIN 4705, DIN 18895 deel 2
Bij gesloten deur met als brandstof hout
Oak
Rookgashoeveelheid 5,2 g/s
Rookgastemperatuur 257 0C
Voordruk 0,12 mBar
Rendement 81,0 %
CO op 13% O20,09 %
Fijnstof 18 mg/m3
Keuringsinstituut 1625
Keuringsnorm EN13240
Keuringsrapportnummer RRF - 4013 3404

14
Tabel isolatiemateriaal, NB: alleen wat in het gearceerde gebied staat is toegestaan
Isolatie Verpakt Warmtegeleiding Bovenste Dichtheid
gebruikstemp.
nr artikel nr vorm nr verpakt nr �C nr kg/m³
10
11
12
13
01
02
03
04
05
06
07
08
09
10
99
01
02
10
11
20
21
99
10
12
14
16
72
74
76
99
02
03
04
05
06
07
08
09
10
11
12
13
18
99
20
30
40
50
60
70
80
90
100
110
120
130
180
mineraal wol
glaswol
steenwol
slakken
banen
losse wol
wol
granulaat
vilt
lamellen mat
matten verstikt
platen
schalen
segmenten
gevlochten
overige
matten verstikt
matten verstikt
matten verstikt
g. kromme 2
schilfers
g. kromme 1
schilfers
g. kromme 2
platen
g. kromme 1
platen
g. kromme 2
enkel
100
120
140
160
720
740
760
Zoek in deze tabel het isolatiemateriaal uit. Groep 99 is NIET toegestaan.

15
GB
GB User guide and installation manual
Oak
© Copyright 2014 Wanders res & stoves
The information contained herein is subject to change without notice. Wanders res & stoves shall not be liable for technical or editorial errors or omissions contained herein.
Your Oak stove at a single glance 17
Installation 17
Lighting the stove 17
How the air valve works 18
Lighting the stove for the rst time 18
Fuel 19
Wood species and storage 19
The best way to burn your stove 19
Chimney and ue 20
Maintenance 20
Small maintenance 20
When the stove is not used 20
Yearly maintenance 20
Safety 21
Guarantee 21
General instructions 22
Preparation 22
The chimney ue 22
Fire Safety 23
Installation 23
Supply of combustion air 23
External air connection 23
Connecting the stove 23
Repairs 25
Change the glass pane 25
Change the inside of the combustion chamber 25
Technical details 26
Technical drawings 55
Oak with Steel Base 55
Oak with Wood Base 55
Oak with Wired Base 56
Oak with Concrete Base 56

16
Dear Client,
Congratulations on your new wood-burning stove, which will be a comfortable source of heat to enjoy for many years
on end.
When designing this replace we took particular care regarding the ease of use, the operational safety and the design.
The Square is developed and produced at our own factory in Netterden (the Netherlands) and is for the greater part
handmade. Only the best materials are used for the construction and comply with current international standards. This
will guarantee that your woodstove has a long life.
The rst part of this user’s guide gives you tips and directions about how to use your wood-burning stove correctly and
safely. The second part of the manual contains the installation instructions and the technical specications of the Square.
They are of particular importance to the installer.
We advise you to read this manual thoroughly before using your new stove and to keep the manual in a handy place.
Your installer may need the manual for the yearly maintenance of your replace.
We wish you much warmth with your new replace!
The WANDERS team
• Do not use the appliance without glass.
• Do not place highly ammable materials like nylon clothes of ammable uids in the neighbourhood
of the appliance.
• This appliance is not meant for operation by persons (including children) with limited physical or
intellectual faculties, or by persons who are unfamiliar with the operation of gas appliances. Always
ensure that they are supervised when near the appliance.
• Use a re-screen to avoid burning and to protect the above-mentioned children and persons.
• The appliance must be mounted and connected by an acknowledge installer in accordance with the
installation instructions and national and currently applicable local regulations
• Oak side panels and feet are manufactured products consisting of various materials further rened and
colored subsequently. Wanders do not guarantee any dierences in tones and shades of coloring and
cannot be held accountable, if there are any.

17
GB
Your Oak stove at a single glance
The Oak is a combination of comfort and ecient heat emission. The large glass panes allow emission of the heat
from the stove directly to the environment to make your room instantly comfortable. The built-in ue gas deector
ensures circulation of ue gases in the interior parts. Combined with the extra after-burning, it means that the
ue gases have better combustion and reduce the burden on the environment. You can regulate the intake of
combustion air with the integrated air slide valve and adjust the intensity of the re and the output of your stove.
Installation
It is common practice for the dealer where you purchased your Oak stove to also take care of installing it. If this is
not the case, please ensure that the installation is done by a certied installer. A certied installer can also give you
the right advice about the ue tube to which the stove must be connected. Connecting wood-burning stoves by
unqualied persons is prohibited, in which case we cannot give any guarantee about proper functioning of your
Oak stove. Please bear the re safety in mind when installing the stove. See also page 23.
The wood-burning stove is suitable as an extra heat source and does not replace your principal heating device,
such as your central heating system.
Lighting the stove
Lighting your stove early in autumn or late in winter
When the external and internal temperatures do not dier much, a proper chimney draught is a challenge. Early
in autumn or late in winter you can help chimney draught get started by burning some wood while keeping all air
inlets maximally open. An abundant air supply speeds up quick heating which in turn increases the draught in the
chimney. Lighting up the stove with only a little wood prevents smoke from streaming into the room.
The stove will become very hot when you light it and will need at least two hours to cool
o. Don’t touch the stove without protection during ring and for two hours after. Handle
the stove always with a glove to avoid getting serious burns.
Before lighting the re, you must clean away any deposits on the window pane with a paper
from a kitchen roll. The same paper can be used for lighting the re.
Open the combustion air inlet. Open the slide to its maximum before lighting the stove.
Then open the door and put some balls of paper or relighters in the stove and place some
wood kindling on top. Light the kindling and leave the stove door ajar (for 3 to 5 minutes)

18
for extra air supply and enhancing chimney draught. Once the kindling has caught re you can add extra wood.
(Put the logs loosely on the re so that the ames can catch on all around).
How the air valve works
The air valve has 3 positions:
1. Opened all the way: the primary and secondary air supply is open.
2. Pressed until the rst click is heard: only the secondary air supply is open and the stove will produce the
highest yield while the glass cleaning system works optimally.
3. Pressed until the second click is heard: everything is closed, and the re will go out slowly.
It is prohibited to light the stove with liquids like petrol or spirits.
Do not have the cooker hood on in the room where you operate your stove.
Never touch the varnished parts when you heat your stove.
Avoid nger marks
Do not touch the glass of the stove with your ngers. Finger marks will burn into the glass and cannot be removed
later.
Lighting the stove for the rst time
Discolouration of walls, ceilings and grates
The walls, ceilings and grates may show some discolouration after lighting your stove. This is caused by the
dust particles that burn in the convection cover. WANDERS cannot be held responsible for this natural process.
To minimize discolouring we refer to the advice given for atmospheric hearths. Your installer can give you more
information about this.
When you light the Oak for the rst time, the hearth must still ‘anneal’ and temper itself. The unit has a heat
resistant lacquer which must burn in the stove at temperatures above 400 °Celsius. This will happen during the
rst few times of lighting the stove and temperatures rise to 600 °C. Though this may give an unpleasant smell, it
is otherwise harmless. It is advisable to keep the stove burning with limited fuel for at least 6 hours when lighting
the stove for the rst 4 or 5 times. Air the room well when the stove is burning. Make sure that any cooking hood
is not turned on when the stove is burning; a cooking hood extracts the combustion air that the stove needs.
Some deposit may form on the glass panes of the stove when you ‘anneal’your hearth. You can easily remove this
deposit with a damp cloth after the stove has cooled down. You can also use some cleansing agent for ceramic
rings. Please make sure you do not leave any nger marks on the clean glass. Finger marks burn into the glass and
cannot be removed later.

19
GB
Newly built house or recently renovated?
It is advisable to wait six weeks before lighting the stove in a newly built house that has recently been completed,
or in a space that has recently been renovated drastically. The walls and ceilings still contain gases, softeners and
moisture from plasterwork or paint. The warm air-streams may discolour the dust particles in the space, which
may stick to walls and ceilings. Even the moisture in the walls and ceilings will become warm and may cause
yellow stains.
Fuel
Wood Drying time
Fir, Poplar 1 year
Lime, Willow, Spruce, Birch, Ash, Alder 1,5 years
Fruit trees, Beech 2 years
Oak 2,5 years
The Oak only burns on wood. Do not put more than 1 kg of fuel in the stove at the time. Always use clean and cut
logs, which have suciently dried. Please see the above list for drying times. Wet wood does not burn well and
gives heavy smoke emission. It may blacken the glass pane of your stove with soot and build up smut in the ue
pipe. This may increase the risk of chimney re.
Fresh, moist wood contains about 50% moisture. Cleaved wood still contains 20% moisture after drying it for a year
and moisture percentage will be decreased to 12 to 15% after drying it for two years. Dry wood gives nice ames
and little or no smoke, and the re will crackle when burning. Wet wood makes a hissing sound, gives much smoke
and only small ames which will considerably dampen the pleasure of burning your stove and the heat output.
Wood species and storage
You can use all kinds of woods as fuel as long as it is clean, split and dry. Hardwood like oak, beech and birch burn
slowly, give o much heat and form charcoal easily. Softer woods like spruce, r and poplar give more ames but
less heat and less charcoal.
The best place to store timber is in a windy spot but sheltered from the rain. This is how the logs can dry in a
natural way. Pile the logs on an old pallet or a frame to let the wood dry from underneath and to prevent the lower
logs from being in contact with water.
Do not put any paran-containing logs in your stove. When the door is closed, the high heat will melt the paran
from the logs too quickly. The polluted ue gasses which consequently develop will deposit on and burn in the
glass of your stove and cannot be removed later.
Do not use any wood that is painted, impregnated, glued together or processed in any other way. The ue gases
are very harmful to the environment and may aect your stove. It is also prohibited to burn plastics and other
waste matter due to poisonous smoke development.
The best way to burn your stove
AllWANDERS’stoves are designed so that they give a maximum output. A well-lit wood-burning stove can produce
a yield of about 80%. This means that you need less wood for the same amount of heat. Moreover, a well-lit stove
produces less smoke pollution. Below are a few tips to give you optimum pleasure:
• Always burn your stove with its door closed; this will improve the output within 8 to 10 times. When the door
of the stove is open, the chimney will draw more air than is needed for proper combustion. The relatively cold
air will cool the re. It will also preclude re damage by any sputtering sparks, especially from softwood.
• Do not put more than 2 logs on the re at one time. Too much fuel at one time thwarts ecient combustion

20
and burdens the environment unnecessarily.
• Ventilate the space well when you have the stove on. A crackling re has a minimum air consumption of 25
cubic metres an hour. Never put on your cooking hood when you have a stove burning in the same space.
• Be careful with lighting the stove when it is foggy or when there is no wind outside. There is hardly any
draught in the cold chimney when the weather is calm. Since smoke is heavier than air there is the chance of
smoke streaming into the room. In foggy weather, the smoke from the chimney (outside) cools quickly and
may descend and become a nuisance in your neighbourhood.
• Don’t smother the re suddenly with water, but let it burn out. The materials inside the stove may deform or
crack as a result of sudden or great dierences in temperature.
• Please shut the valve clack of the air valve to put out the ames.
Chimney and ue
The chimney is the most important part of your wood-burning hearth.
When the chimney is right it will not distribute any smoke into your room, leave any deposit on the glass pane or
create bad combustion. Before starting the installation of the stove, your installer or a qualied chimney sweep
must check whether the chimney ue has a diameter of at least 150 millimetres over the entire length, and whether
the channel is clean, smooth and leak-proof.
Chimney with proper draught
Warm air wants to ascend. This is the principle of every chimney. It helps when the wind near the chimney mouth
draws the air from the chimney.
Fall wind may give the opposite eect and blow the air back into the chimney. Relatively cold foggy air may
thwart proper draught in your chimney, as does a long ue pipe with a rough inside and many bends. If the
natural draught in your chimney is poor, your installer can give you information about using a ventilator for your
ue tube.
What to do in case of chimney re
In case of chimney re, immediately close the shut-o valve in the ue and all air supply ducts. Call the re
department. After the re is extinguished, the chimney and the stove must be inspected again by your installer.
Maintenance
Small maintenance
• It is advisable to leave an ash layer of two to three centimetres. It will protect the re plate.
• Clean the exterior of the stove with a damp cloth that does not give o u. Do not use any aggressive
cleansing agents or abrasives.
• Clean the cold glass pane with a cleaning agent for ceramic cooking rings.
• Do not touch the clean glass with your ngers. Finger marks burn into the glass.
• Oil the hinges and the door fastener once in a while.
Do not use any aggressive cleaning agents or abrasives to maintain your stove.
When the stove is not used
• Close all doors and air inlets in summer season
• Place absorbent salt inside the stove if it is stored in a humid space.
Yearly maintenance
• Have your chimney properly cleaned by a qualied chimney sweep every year; this is for safety reasons and
any re insurance.
