WaterRidge E1213000 User manual

1
Touchless Kitchen Faucet
Robinet de cuisine sans contact
Grifo de cocina sin contacto
E1213000
Tools needed (not included):
Outils requis (non inclus) :
Herramientas necesarias (no se incluye):
Tools included:
Outils inclus :
Herramientas incluidas:
Safety Tips
• When installing flexible hose, there should be no torsion or deformation; DO NOT fold into V or L
shape; DO NOT use if there are any cracks or deformations.
• The fittings should be installed by a licensed professional plumber.
• Cover your drain to avoid losing parts.
Conseils de sécurité
• Lorsque vous installez le tuyau flexible, il ne doit exister aucune torsion ou déformation;
NE le pliez PAS en V ou L; NE L’UTILISEZ PAS s’il existe des fissures ou déformations.
• Les raccords doivent être installés par un plombier professionnel agréé.
• Recouvrez le drain pour éviter de perdre des pièces.
Consejos de Seguridad
• Al instalar la manguera flexible, esta no debe doblarse o torcerse; NO doblar en forma de V o L;
NO usar si está agrietada o deformada.
• La instalación de los accesorios debe realizarla un plomero profesional con licencia.
• Cubre el drenaje para evitar que se pierdan piezas.
Adjustable wrench
Clé réglable
Llave ajustable
Silicone sealant
Scellant au silicone
Sellador de silicona
Tape measure
Ruban à mesurer
Cinta métrica
Safety goggles
Lunettes protectrices
Gafas de seguridad
Phillips screwdriver
Tournevis cruciforme
Destornillador Phillips
Hex wrench (for set screw securing)
Clé hexagonale (pour la fixation de vis)
Llave hexagonal (para asegurar el tornillo
de ajuste)
Hex wrench (for base securing)
Clé hexagonale (pour la fixation de base)
Llave hexagonal (para asegurar el base)
Need Help? Please call our toll-free service line at 1-866-789-2273 (ENGLISH, EASTERN TIME) for additional assistance or service.
Call Monday - Friday, 8 am - 8 pm, Saturday 9 am - 6 pm./Besoin d’aide? Veuillez appeler à notre ligne de service sans frais
au 1-866-789-2273 (ANGLAIS, L’HEURE DE L’EST) pour l’aide ou le service supplémentaire. Appelez du le lundi au vendredi, 8 h à
20 h, le samedi 9 h à 18 h./¿Necesitas Ayuda? Por favor llame a nuestra línea de servicio al número gratuito 1-866-789-2273
(INGLÉS, HORA DEL ESTE) para asistencia adicional o servicio. Llame de lunes - viernes de 8 am - 8 pm, sábados de 9 am - 6 pm.
REV Date 08-05-2015

2
Important Information
• Prior to beginning installation, turn off the cold and hot water valves and turn on the old faucet to release built-up
pressure.
• When installing your new faucet, first hand-tighten the water supply line connector nuts. Then use one hand to hold the
line still and tighten the nut with an adjustable wrench. After the connection is done, inspect the hose and ensure there
is no twisting or deformation. Water will be unable to pass through hoses that are twisted or kinked and may become
damaged.
• This faucet is not to be used with portable dishwashers.
• This faucet incorporates a back flow protection system that has been tested to be in compliance with ASME
A112.18.3 and AEME A112.18.1/CSA B125.1. It incorporates two certified check valves in series, which operate
independently and are integral parts of the fitting; one being located in the sprayer and one located in each of the
fitter adaptors attached to the valve inlet hoses. Should your local plumbing codes requires an atmospheric type
vacuum breaker, one must be purchased separately.
Informations importantes
• Avant de commencer l’installation, fermez les valves d’eau froide et chaude et ouvrez le vieux robinet afin de libérer
la pression accumulée.
• Lors de l’installation de votre nouveau robinet, serrez d’abord à la main les écrous de connection de la conduite
d’alimentation d’eau. Ensuite, utilisez une main pour tenir la conduite en place et serrez l’écrou avec une clé à
molette. Une fois connecté, inspectez le tuyau et assurez-vous qu’il n’y a pas de torsion ou de déformation. L’eau ne
pourra pas passer dans les tuyaux s’ils sont pliés ou tordus et cela pourrait les endommager.
• Ce robinet ne doit pas être utilisé avec des lave-vaisselles portables.
• Ce robinet comprend un système de protection antirefoulement qui a été éprouvé et qui est conforme aux normes
ASME A112.18.3 et AEME A112.18.1/CSA B125.1. Le robinet comprend deux valves certifiées en série, qui
fonctionnent indépendamment et font partie intégrante du raccord; une valve est située dans le pulvérisateur et
l’autre est située dans chacun des adaptateurs de raccord attachés aux tuyaux d’arrivée de la valve. Si vos codes de
plomberie locaux nécessitent un disjoncteur à vide de type atmosphérique, vous devez l’acheter séparément.
Información Importante
• Antes de comenzar la instalación, cierre las válvulas de agua fría y caliente, y abra el grifo anterior para liberar la
presión acumulada.
• Al instalar el nuevo grifo, primero ajuste con la mano las tuercas de conexión de la línea de suministro de agua.
Luego utilice una mano para sostener la línea en su lugar y ajuste la tuerca con la llave ajustable. Después de
finalizar la conexión, inspeccione la manguera y asegúrese de que no esté enroscada ni deformada. El agua no
podrá pasar a través de mangueras enroscadas o deformadas, y estas pueden dañarse.
• Este grifo no debe utilizarse con lavavajillas portátiles.
• Este grifo incorpora un sistema de protección de flujo de retorno que cumple con las disposiciones de ASME
A112.18.3 y AEME A112.18.1/CSA B125.1. Incorpora dos válvulas de retención certificadas en serie, que
funcionan de manera independiente y son partes integrales del accesorio; una está ubicada en el rociador y la otra
en cada uno de los adaptadores del filtro que se encuentran acoplados a las mangueras de entrada a la válvula. En
caso de que los códigos de la plomería local requieran un interruptor de vacío atmosférico, este debe adquirirse por
separado.

3

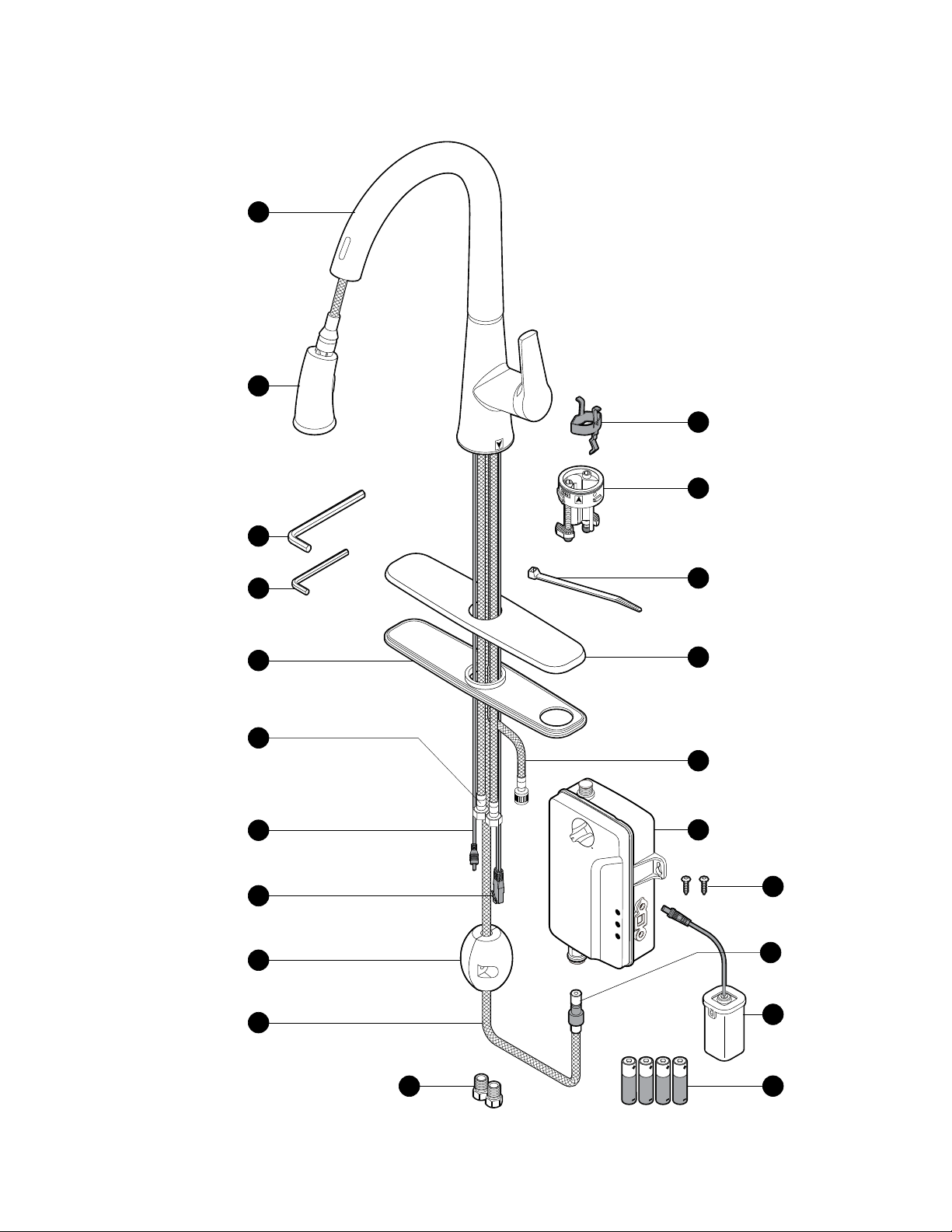

Includes/Comprend/Incluye
A
1
2
3
M
A - Auto/Auto/Auto
M - Manual/Manuel/ Manuaal
A
Faucet body
Corps du robinet
Cuerpo del grifo
B
Spray head
Tête de vaporisation
Cabezal de rociador
C
Hex wrench
Clé hexagonale
Llave hexagonal
D
Hex wrench
Clé hexagonale
Llave hexagonal
E
Putty plate
Plaque à mastic
Placa para masilla
H
Data cable
Câble de données
Cable de datos
F
Water supply line
Conduite d’eau
Línea de suministro de agua
G
Power cable
Câble d'alimentation
Cable de energía
I
Rubber weight
Poids en caoutchouc
Peso de goma
J
Hose
Tuyau
Manguera
U
Filter adapters
Adaptateurs de filtre
Adaptadores de filtro
L
Base
Base
Base
N
Deck plate
Plaque décorative
Placa de cubierta
M
Cable tie
Attache de câble
Sujetacables
K
Base insert
Insert de base
Accesorio de la base
O
Mix tube
Tuyau mélangeur
Tubo mezclador
P
Control box
Boîtier de commande
Caja de control
S
Battery box
Boîtier à piles
Caja de baterías
T
AA Batteries
Piles AA
Baterías AA
R
Quick connector
Connecteur rapide
Conector rápido
Q
Screws
Vis
Tornillos

4
Finished Installation/Installation terminée/Instalación Completa
A
1
2
3
M
A - Auto/Auto/Auto
M - Manual/Manuel/Manuaal

5
12Without deck plate:/Sans la plaque de pont :/
Sin la placa de la cubierta:
With deck plate:/Avec la plaque de pont :/
Con la placa de la cubierta:
1mm (1/16 in./po) min.
38 mm (1-1/2 in./po) max. 35 mm (1-3/8 in./po) min.
38 mm (1-1/2 in./po) max.
35 mm (1-3/8 in./po) min.
38 mm (1-1/2 in./po) max.
1mm (1/16 in./po) min.
25.4 mm (1 in./po) max.
Check for proper thickness of sink or countertop.
Vérifiez si l’évier est d’épaisseur correcte.
Verifique el espesor apropiado del fregadero.
Faucet Installation/Installation du robinet/Instalar el Grifo
Turn off water supply. Remove existing faucet and water supply
lines if necessary. Flush the line before installing your new
faucet.
Fermez l’alimentation en eau. Enlevez le robinet existant et
les conduites d’eau, si nécessaire. Rincez la conduite avant
d’installer votre nouveau robinet.
Cierra el suministro de agua. Quite el grifo existente y las líneas
de abastecimiento de agua si es necesario. Enjuague la línea
antes de instalar el nuevo grifo.
3a
L
Without deck plate: Insert base (L) into sink. “FR£NT” must face
the front of the sink. Rotate the two half-moon locking nuts inward
before inserting base into sink.
Sans la plaque de pont : Insérez la base (L) dans l’évier. Le
mot « FR£NT » doit être tourné vers l’avant de l’évier. Tournez les
deux écrous en demi-lune vers l’intérieur avant d’insérer la base
dans l’évier.
Sin la placa de la cubierta: Inserte la base (L) en el fregadero.
El lado marcado “FR£NT” debe quedar orientado hacia el frente
del fregadero. Gire hacia adentro las dos contratuercas de media
luna antes de insertar la base en el fregadero.

6
Faucet Installation/Installation du robinet/Instalar el Grifo
Continued/Suite/Continuación
1
2
3b
E
N
L
Silicone sealant
Scellant au silicone
Sellador de silicona
With deck plate: Place a bead of clear silicone caulk (not
included) around the base of the putty plate (E). Place putty plate
(E) and deck plate (N) on sink and insert base (L) into the sink.
“FR£NT” must face the front of the sink. Rotate the two half-moon
locking nuts inward before inserting base into deck plate.
Avec la plaque de pont : Faire couler un filet de scellant au
silicone transparent (non inclus) autour de la base de la plaque de
fixation étanche (E). Placez la plaque de fixation étanche (E) et la
tôle de pont (N) sur l’évier et insérez la base (L) dans l’évier. Le mot
« FR£NT » doit être tourné vers l’avant de l’évier. Tournez les deux
écrous en demi-lune vers l’intérieur avant d’insérer la base dans la
plaque de pont.
Con la placa de cubierta: Coloque un glóbulo de sellador
de silicona transparente (no se incluye) alrededor de la base de
la placa para masilla (E). Coloque la placa para masilla (E) y
la placa de cubierta (N) en el fregadero e introduzca la base
(L) en el fregadero. El lado marcado “FR£NT” debe quedar
orientado hacia el frente del fregadero. Gire hacia adentro las dos
contratuercas de media luna antes de insertar la base en la placa
de la cubierta.
4
L
C
Use one hand to hold the base (L) and the second hand to
tighten the two screws with provided hex wrench (C) until
locking nuts secure base (L) on the sink. Make sure
“FR£NT”
faces the front of the sink while tightening the screws.
Utilisez une main pour tenir la base (L) en place et la seconde
main pour serrer les deux vis avec la clé hexagonale (C) incluse,
jusqu’à ce que la base (L) soit fixée à l’aide des écrous de
blocage sur l’évier. Assurez-vous que le mot « FR
£ NT » (devant)
fasse face à l’avant de l’évier lorsque vous serrez les vis.
Utilice una mano para sostener la base (L) y la otra mano para
ajustar los dos tornillos con la llave hexagonal (C) suministrada
hasta que las contratuercas aseguren la base (L) al fregadero.
Asegúrese de que la leyenda “FR
£ NT” quede orientada hacia
el frente del fregadero mientras ajusta los tornillos.

7
Faucet Installation/Installation du robinet/Instalar el Grifo
Continued/Suite/Continuación
Remove base insert (K) from base (L).
Enlevez l’insert (K) de la base (L).
Retire el accesorio de la base (K) de la base (L).
5
K
L
6
A
D
Unscrew set screw on faucet body (A) with provided hex wrench
(D).
Dévissez la vis de réglage sur le corps du robinet (A) avec la clé
hexagonale incluse (D).
Desatornille el tornillo de ajuste que se encuentra en el cuerpo
del grifo (A) con la llave hexagonal suministrada (D).
1
2

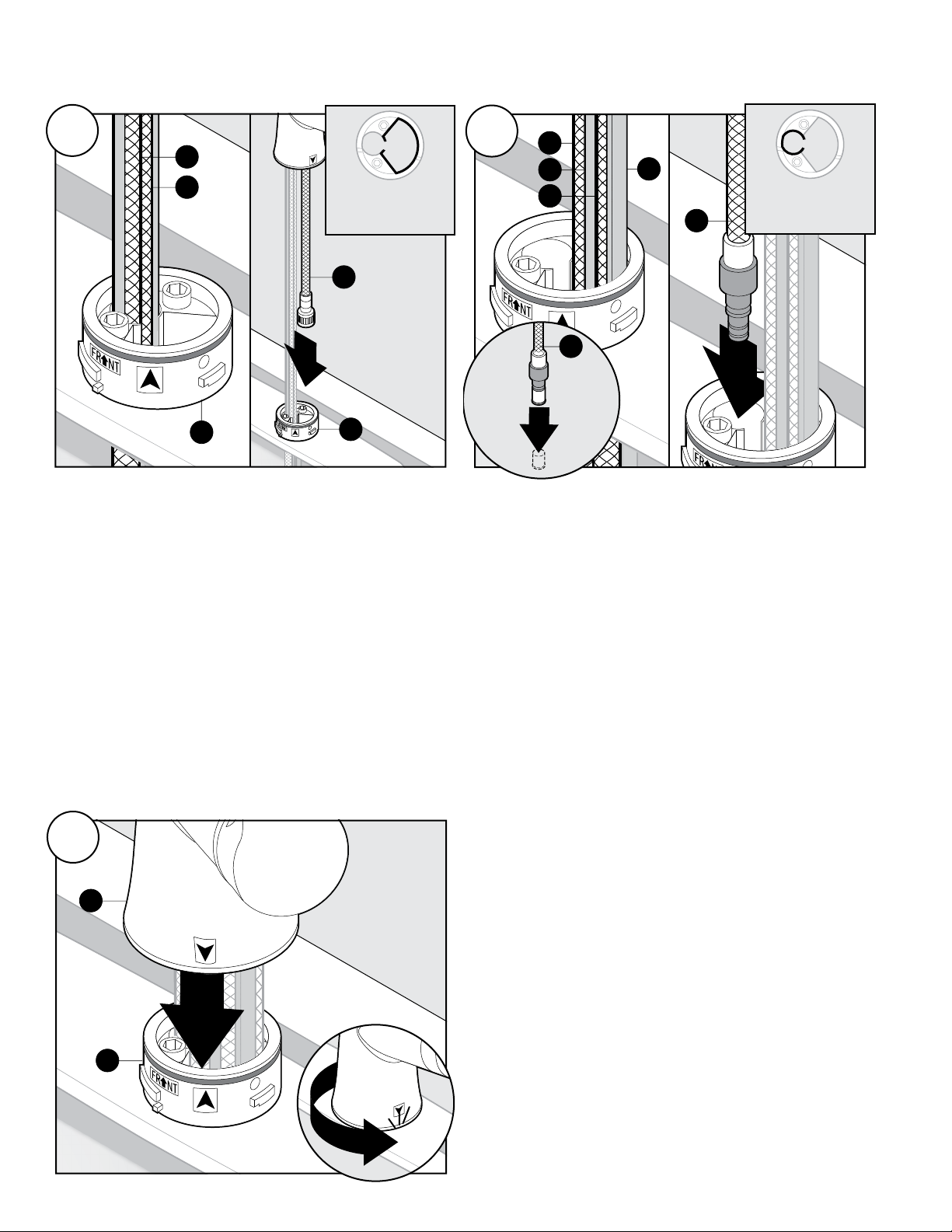

Large hole
Gros trou
Orificio grande
7
L
G
H
Insert data cable (H) and power cable (G) through large hole of
base (L).
Insérez le câble de données (H) et le câble d’alimentation (G) à
travers le grand trou de la base (L).
Introduzca el cable de datos (H) y el cable de energía (G) a
través del orificio grande de la base (L).
2
1
Large hole
Gros trou
Orificio grande
8
F
F
L
Insert supply lines (F) one by one through large hole of base (L).
Insérez les conduites d’alimentation (F) une par une en les pas-
sant par le grand trou de la base (L).
Introduzca las líneas de suministro (F), de a una por vez, a
través del orificio grande de la base (L).

8
Faucet Installation/Installation du robinet/Instalar el Grifo
Continued/Suite/Continuación
Large hole
Gros trou
Orificio grande
9
F
F
O
L
L
2
Small hole
Petit trou
Orificio pequeño
1
10
GH
F
J
J
F
Align arrow on faucet body (A) with arrow on base (L). Attach
faucet body to base and turn counter-clockwise.
NOTE: Remove arrow sticker after installation.
Alignez la flèche sur le corps du robinet (A) avec la flèche sur la
base (L). Fixez le corps du robinet sur la base et tournez dans le
sens antihoraire.
REMARQUE : Retirez la vignette de la flèche après l’installation.
Alinee la flecha que se encuentra en el cuerpo del grifo (A) con la
flecha de la base (L). Acople el cuerpo del grifo a la base y gire en
sentido antihorario.
NOTA: Retire la etiqueta autoadhesiva de la flecha después de la
instalación.
1
2
11
A
L
Move the supply lines (F) to the small hole of base (L), then insert
the mixing line (O) through the large hole of base (L).
Déplacez les conduites d’alimentation (F) vers le petit trou de la
base (L), puis insérez la tuyau mélangeur (O) dans le grand trou
de la base (L).
Mueva las líneas de suministro (F) al orificio pequeño de la
base (L), luego introduzca la tubo mezclador (O) a través del
orificio grande de la base (L).
Move all wires and lines (G, H, & F) from the small hole of base
(L) to the large hole.
NOTE: Make sure wires and lines (G, H, F, & O) are all
positioned in the large hole. Remove the cap from quick
connector on hose (J). Insert hose (J) through the small hole.
Déplacez tous les câbles et les lignes (G, H et F) par le petit trou
de la base (L) vers le grand trou.
REMARQUE : Assurez-vous que les câbles et les conduites (G,
H, F et O) sont tous positionnés dans le grand trou. Enlevez le
bouchon du connecteur au niveau du tuyau (J). Insérez le tuyau
(J) à travers le petit trou.
Mueva todos los cables y las líneas (G, H y F) del orificio
pequeño de la base (L) al orificio grande.
NOTA: asegúrese de que todos los cables y las líneas (G, H,
F y O) estén ubicados en el orificio grande. Retire la tapa del
conector rápido de la manguera (J). Introduzca la manguera (J)
a través del orificio pequeño.

9
Faucet Installation/Installation du robinet/Instalar el Grifo
Continued/Suite/Continuación
Secure faucet body (A) with provided hex wrench (D).
Fixez le corps du robinet (A) avec la clé hexagonale incluse (D).
Asegure el cuerpo del grifo (A) con la llave hexagonal
suministrada (D).
12
A
D
A
1
2
3
M
A - Auto/ Auto/ Auto
M - Manual/ Manuel/ Manuaal
2
1
1
1
A
1
2
3
M
A - Auto/ Auto/ Auto
M - Manual/ Manuel/ Manuaal
3
A
1
2
3
M
A- Auto/Auto/ Auto
M- Manual/ Manuel/Manuaal
13
O
P
Remove all rubber cap before attach mix tube (O). Attach mix
tube (O) to top of control box (P) and hand tighten mix tube nut.
Enlever tous capuchon en caoutchouc avant fixer tuyau mélan-
geur (O). Fixez la tuyau mélangeur (O) au haut du boîtier de
commande (P) et serrez à la main l’écrou de la tuyau mélangeur.
Retire toda el tapón de goma antes conecte la tubo mezclador
(O). Acople la tubo mezclador (O) a la parte superior de la caja
de control (P) y ajuste con la mano la tuerca de la tubo mezcla-
dor.
A
1
2
3
M
A - Auto/ Auto/ Auto
M - Manual/ Manuel/ Manuaal
14
G
H
Insert power cable (G) and data cable (H) into control box. Push
to secure.
Insérez le câble d’alimentation (G) et le câble de données (H)
dans le boîtier de commande. Appuyez pour sécuriser.
Introduzca el cable de energía (G) y el cable de datos (H) en la
caja de control. Empuje para asegurarla.
1
2
3
M
A - Auto/Auto/Auto
M - Manual/Manuel/Manuaal
152 mm
(6 in./po)
102 mm
(4 in./po)
102 mm
(4 in./po)
203 mm x 254 mm
(8 in./po × 10 in./po)
15
Select desired location for control box (an 8” x 10” area, 6” from
underside of counter top and 4” from centre of faucet).
Sélectionnez l’emplacement souhaité pour le boîtier de
commande (une zone de 20 cm par 25 cm (8 po par 10 po),
à 15 cm (6 po) sous le comptoir et 10 cm (4 po) du centre du
robinet).
Seleccione la ubicación deseada para la caja de control (un
área de 8” x 10”, 6” de la parte inferior de la encimera y 4” del
centro del grifo).

10
Faucet Installation/Installation du robinet/Instalar el Grifo
Continued/Suite/Continuación
1
2
3
A - Auto/Auto/ Auto
M - Manual/ Manuel/ Manuaal
1
3
2
18
R
P
Attach quick connector (R) to bottom of control box (P). Pull down
on quick connector (R) to ensure it is secure.
NOTE: For removal, see “Quick Connector Removal.”
Fixez le connecteur (R) au dessous du boîtier de commande (P). Tirez
sur le connecteur (R) pour vous assurer qu’il est bien fixé.
REMARQUE : Pour le retirer, consultez « Retirer le connecteur.»
Acople el conector rápido (R) a la parte inferior de la caja de
control (P). Tire hacia abajo el conector rápido (R) para asegurarse
de que esté firme.
NOTA: Para quitarlo, véase “Extracción del conector rápido”.
11
2
19 FU
Attach filter adapters (U) to water supply valves.
Fixez les adaptateurs de filtre (U) aux valves d’alimentation en
eau.
Acople los adaptadores del filtro (U) a las válvulas de suministro
de agua.
Secure control box (P) to cabinet wall with two screws (Q)
provided.
Fixez le boîtier de commande (P) à la paroi du meuble avec
deux vis (Q) incluses.
Asegure la caja de control (P) a la pared del gabinete con dos
tornillos (Q) suministrados.
1
2
3
M
A - Auto/Auto/ Auto
M - Manual/ Manuel/ Manuaal
16
Q
P
1
2
3
M
17
M
O
G
H
Secure data cable (H), power cable (G), and mix tube (O)
together with cable tie (M).
Fixez le câble de données (H), le câble d’alimentation (G), et la
tuyau mélangeur (O) avec le câble d’attache (M).
Asegure juntos el cable de datos (H), el cable de energía (G) y
la tubo mezclador (O) con el sujetacables (M).

11
Faucet Installation/Installation du robinet/Instalar el Grifo
Continued/Suite/Continuación

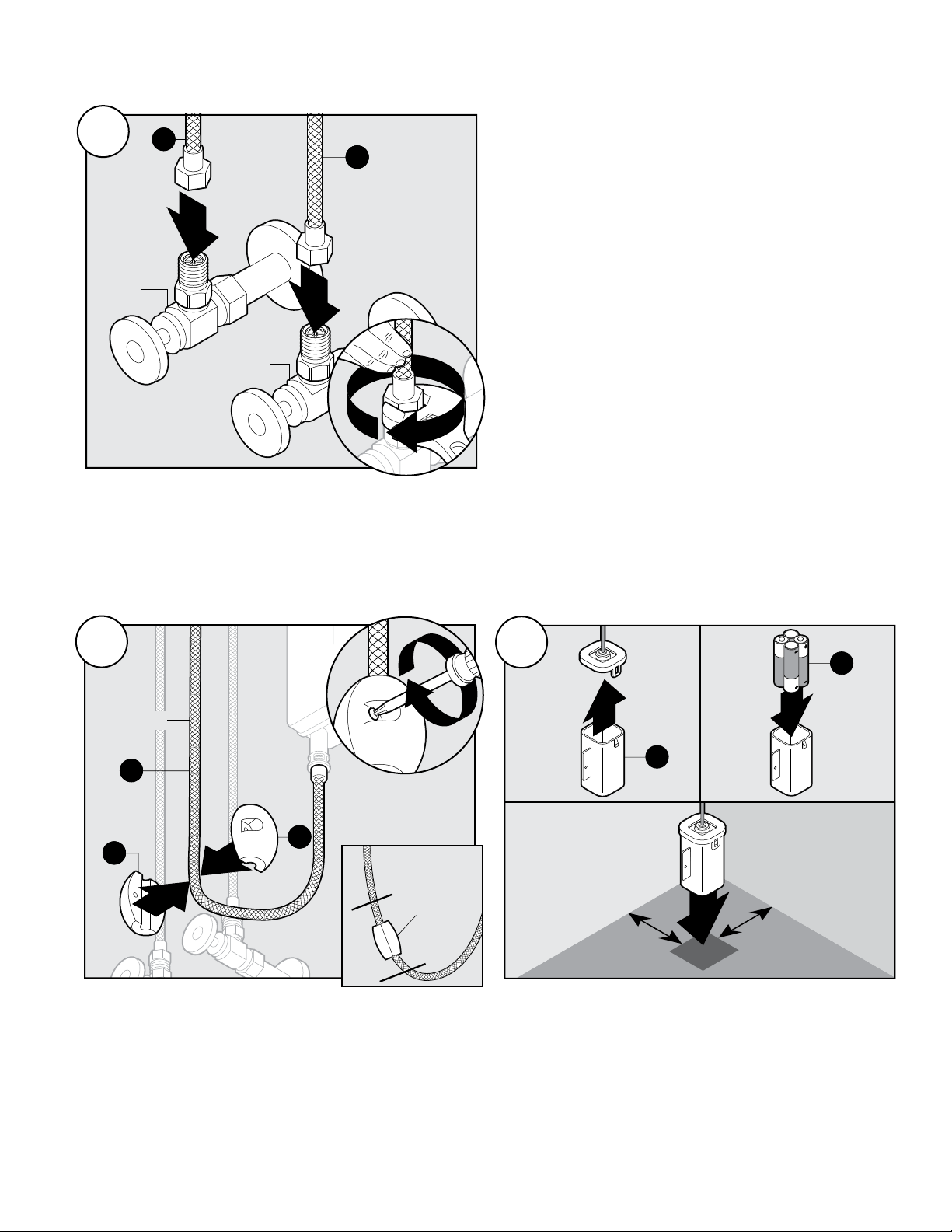

Identify hot and cold water supply valves below sink. Water
supply line has red braiding for hot and blue braiding for cold.
Hand-tighten nuts and then using one hand, hold water supply
line (F) while tightening nut with adjustable wrench (avoid
twisting or kinking).
Identifiez les valves d’alimentation en eau chaude et froide sous
l’évier. La conduite d’alimentation en eau chaude est marquée
d’un signe rouge, et d’un signe bleu pour l’eau froide. Serrez les
écrous et, à l’aide d’une main, tenez la ligne d’alimentation en
eau (F) en place tout en resserrant l’écrou avec une clé à molette
(éviter de la tordre ou de l’entortiller).
Identifique las válvulas de agua fría y caliente debajo del
fregadero. La línea de suministro de agua tiene un revestimiento
rojo para el agua caliente y un revestimiento azul para el
agua fría. Ajuste las tuercas con la mano y luego utilice una
mano para sostener la línea de suministro de agua caliente (F)
mientras ajusta la tuerca con una llave ajustable (evite retorcer o
deformar la línea).
11
2
20
FF
Blue line
Ligne bleue
Linea azul
Cold
Eau froide
Fría
Red line
Ligne rouge
Linea roja
Hot
Eau chaude
Calient
FF
Install four AA batteries (T) into battery box (S). Place on floor of
cabinet as shown.
Installez les quatre piles AA (T) dans le boîtier à piles (S). Placez
sur le plancher de l’armoire tel qu’illustré.
Instale cuatro baterías AA (T) en la caja de las baterías (S).
Colóquela en el piso del gabinete como se muestra.
2
1
3
22
51mm (2 in./po) min.
51mm (2 in./po) min.
S
T
1
1
2
21
I
J
I
Locate here
Placez ici
Colocar aquí
To spout
Vers le bec
Al caño
Locate lowest point of the hose (J) on the spout side and attach
rubber weight (I).
Trouvez le point le plus bas du tuyau (J) du côté du bec et
attachez le poids en caoutchouc (I).
En el punto más bajo de la manguera (J) del lado del caño,
coloca el peso de goma (I).

12
1
Remove protective film covering sensor.
Enlever le film protecteur du détecteur.
Quite la película de protección que cubre el sensor.
Operation/Opération/Operación
A
1
2
3
M
A - Auto/ Auto/ Auto
M - Manual/ Manuel/ Manuaal
2
FS
FP
1
2
2
3
Connect the battery box (S) cable to the control box (P). The LED
will become red and stay lit for a few seconds during start-up
and then go off.
Branchez le câble du boîtier à piles (S) au boîtier de commande
(P). Le voyant DEL deviendra rouge et restera allumé pendant
quelques secondes lors du démarrage et puis s’éteindra.
Conecte el cable de la caja de las baterías (S) a la caja
de control (P). El LED se encenderá en rojo y permanecerá
encendido algunos segundos durante el arranque y luego se
apagará.
Turn the faucet ON by moving handle to the side. Move handle
front or back to test for HOT and COLD water.
Ouvrez le robinet en tournant la poignée sur le côté. Déplacez
la poignée à l’avant ou l’arrière pour tester l’eau chaude et
froide.
Para ABRIR el grifo, mueva la manija a un lado. Mueva la
manija hacia el frente o atrás para probar el agua CALIENTE y
FRÍA.

13
Operation/Opération/Operación
Continued/Suite/Continuación
1
1
2
2

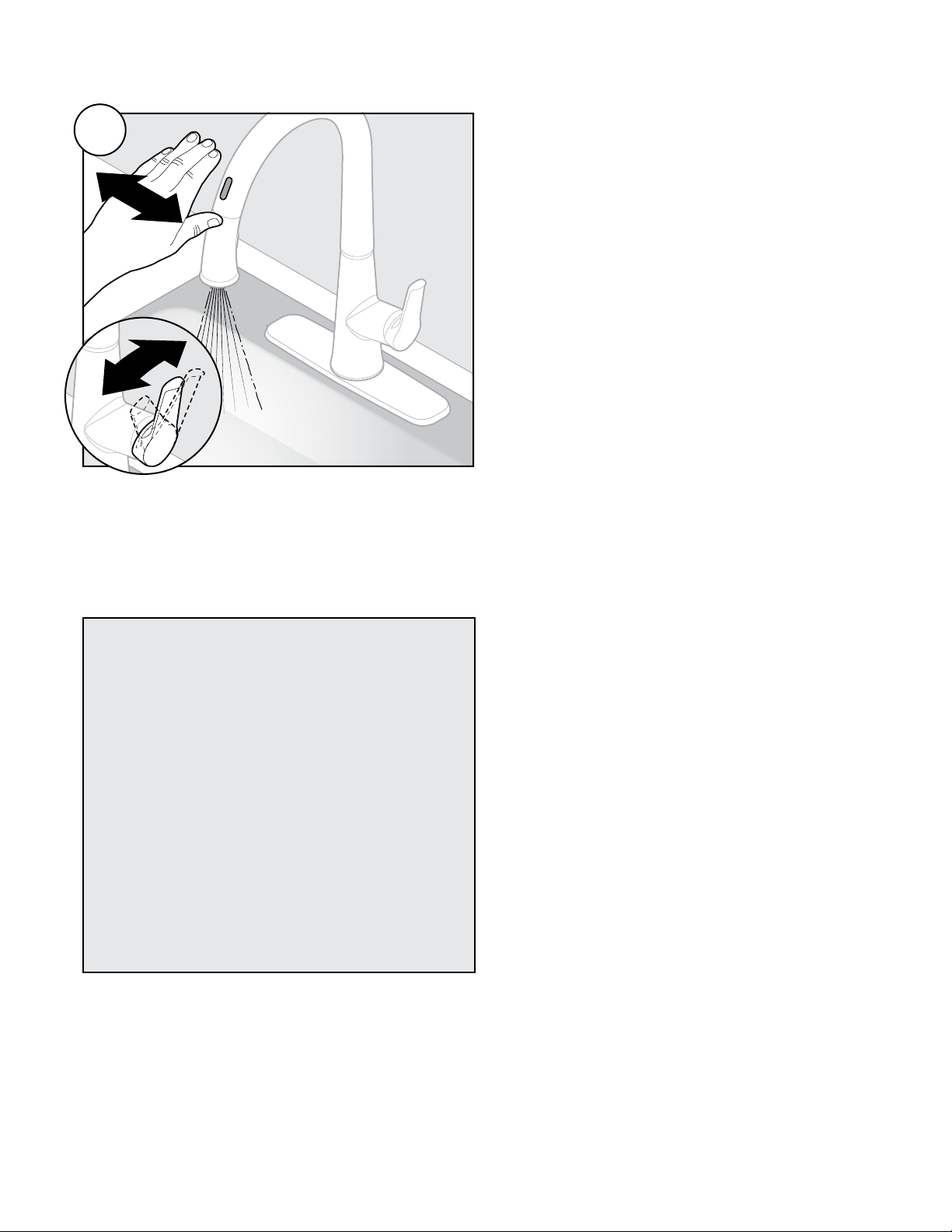

4Wave hand over sensor to turn water ON or OFF. If the faucet
is left at ON position, water will keep flowing for 3 minutes
before shutting off automatically. If the faucet is not functioning
properly, please refer to troubleshooting guide on page 17.
Agitez la main au dessus du capteur pour ouvrir ou fermer
l’alimentation en eau. Si le robinet est laissé en position ouverte,
l’eau continuera à couler pendant 3 minutes avant de s’éteindre
automatiquement. Si le robinet ne fonctionne pas correctement,
consultez le guide de dépannage à la page 17.
Mueva la mano sobre el sensor para ABRIR o CERRAR
el suministro de agua. Si el grifo está en posición ON
(abierto), el agua correrá durante 3 minutos antes de cerrarse
automáticamente. Si un grifo no funciona bien, consulte la guía
de solución de problemas en la página 17.
In Case of Low Battery/En cas de pile faible/En Caso de Batería Baja
Please refer to the first section of
“Troubleshooting” on page 16.
Consultez la première section de
« Dépannage » à la page 16.
Consulte la primera sección de “Solución
de Problemas” en la página 16.

14
In Case of Low Flow/En cas de faible débit d’eau/En Caso de Flujo Insuficiente
Remove filter adapter (U).
Retirez l’adaptateur de filtre (U).
Retire el adaptador del filtro (U).
2
1
1FF
Remove water supply line (F).
Retirez la conduite d’alimentation en eau (F).
Retire la línea de suministro de agua (F).
2
1
2
U
Hand-tighten nut and then using one hand, hold water supply
line (F) while tightening nut with adjustable wrench (avoid
twisting or kinking).
Serrez à la main l’écrou, et à l’aide d’une main, tenez la
conduite d’alimentation en eau (F) en place tout en resserrant
l’écrou avec une clé à molette (éviter de la tordre ou de
l’entortiller).
Ajuste la tuerca con la mano y luego utilice una mano para
sostener la línea de suministro de agua caliente (F) mientras
ajusta la tuerca con una llave ajustable (evite retorcer o
deformar la línea).
3
FU
Flush out the debris on the filter screen inside filter adapter (U).
Nettoyez les débris sur l’écran de filtre à l’intérieur de
l’adaptateur de filtre (U).
Enjuague la suciedad de la pantalla del filtro que se encuentra
dentro del adaptador del filtro (U).
1
2
4
FF

15
Remove control box (P) from wall. Pull quick connector (R) and hose downward. Push clip upward
until it “clicks”. Pull quick connector and house downward.
Retirez le boîtier de commande (P) du mur. Tirez le connecteur (R) et le tuyau vers le bas. Appuyez
sur la pince vers le haut jusqu’à ce qu’elle s’emboîte. Tirez le connecteur et le tuyau vers le bas.
Retire la caja de control (P) de la pared. Tire del conector rápido (R) y la manguera hacia abajo.
Empuje la clavija hacia arriba hasta que encastre. Tire del conector rápido y la manguera hacia
abajo.
3
2
1
Quick Connector Removal/Retrait du raccord/Retirar el Conector Rápido
Your new faucet is designed for years of trouble-free performance. Keep it looking new by cleaning it periodically with a soft cloth.
Avoid abrasive cleaners, steel wool and harsh chemicals as these will dull the finish and void your warranty.
Votre nouveau robinet est conçu pour vous offrir des années de rendement sans problème. Gardez-lui son aspect neuf en le nettoyant
régulièrement avec un linge doux. Évitez les produits nettoyants abrasifs, la laine d’acier ainsi que les produits chimiques puissants
puisqu’ils materont le fini et annuleront votre garantie.
Tu grifo nuevo está hecho para funcionar por años, sin problemas. Límpialo periódicamente con un paño suave para que luzca
siempre como nuevo. Evita usar limpiadores abrasivos, esponjas de alambre y químicos fuertes ya que ello opacará el acabado y
anulará la garantía.
Maintenance/Entretien/Mantenimiento

16
Troubleshooting/Dépannage/Solución de Problemas
If you’ve followed the instructions carefully and your faucet still does not work properly, take these corrective steps.
Si vous avez soigneusement suivi les instructions et que votre robinet ne fonctionne toujours pas, veuillez suivre les mesures correctives
suivantes.
Si has seguido las instrucciones cuidadosamente y tu grifo aún no funciona correctamente, toma las siguientes medidas correctivas.
Problem/Problème/Problema Cause/Cause/Causa Action/Action/Acción
The RED light starts flashing
or is constantly on.
La lumière ROUGE se met à
clignoter ou reste allumée.
La luz ROJA comienza
a parpadear o está
encendida constantemente.
Low battery
Pile faible
Batería baja
1. Turn off the faucet (A).
2. Unplug the battery box (S).
3. Ensure all the batteries (T) are installed in the correct
orientation or replace them. (If new batteries are not
available, turn the switch on the control box (P) to the “M”
position to disable the sensor and use the faucet manually).
4. Reconnect the battery box (S), making sure it is pushed all
the way into the control box (P). The RED light should be
on, to indicate the faucet is in the start-up mode. If the light
doesn’t turn on, call customer service (1-866-789-2273).
5. Turn on the faucet and wave hand in front of the sensor to
test if it is working properly.
1. Fermez le robinet (A).
2. Débranchez le boîtier à piles (S).
3. Assurez-vous que toutes les piles (T) sont installées dans
le bon sens ou remplacez les piles. (Si de nouvelles piles
ne sont pas disponibles, tournez l’interrupteur du boîtier
de commande (P) à la position « M » pour désactiver le
capteur et utiliser le robinet manuellement).
4. Rebranchez le boîtier à piles (S), en vous assurant qu’il est
poussé à fond dans le boîtier de commande (P). Le voyant
ROUGE devrait être allumé, pour indiquer que le robinet
est en mode de démarrage. Si la lumière ne s’allume pas,
appelez le service à la clientèle (1-866-789-2273).
5. Ouvrez le robinet et agitez votre main devant le capteur
pour tester s’il fonctionne correctement.
1. Cierre el grifo (A).
2. Desconecte la caja de baterías (S).
3. Asegúrese de que todas las baterías (T) estén instaladas
en el sentido correcto o reemplácelas. (Si no hay nuevas
baterías disponibles, coloque el interruptor de la caja de
control (P) en la posición “M” para deshabilitar el sensor y
utilice el grifo manualmente).
4. Vuelva a conectar la caja de baterías (S), asegurándose de
que esté introducida correctamente en la caja de control
(P). La luz ROJA debe estar encendida, para indicar que el
grifo está en modo de arranque. Si la luz no se enciende,
llame al servicio de atención al cliente (1-866-789-2273).
5. Abra el grifo y mueva la mano frente al sensor para probar
si funciona correctamente.

17
Troubleshooting/Dépannage/Solución de Problemas
Continued/Suite/Continuación
Problem/Problème/Problema Cause/Cause/Causa Action/Action/Acción
Sensor does not detect or
respond.
Le capteur ne détecte pas
ou ne répond pas aux
mouvements.
El sensor no detecta el
movimiento o no responde.
Solenoid connector
has failed or
solenoid has
malfunctioned.
Le connecteur
électrovanne
est brisé ou le
solénoïde a mal
fonctionné.
El conector de
solenoide falló o
el solenoide no
funciona bien.
1. Turn off the faucet (A).
2. Unplug the battery box (S).
3. Check the data cable (H) ensure it is connected properly.
4. Reconnect the battery box (S), making sure it is pushed all
the way into the control box (P). The RED light should be
on, to indicate the faucet is in the start-up mode. If the light
doesn’t turn on, call customer service (1-866-789-2273).
5. Turn on the faucet and wave hand in front of the sensor to
test if it is working properly.
1. Fermez le robinet (A).
2. Débranchez le boîtier à piles (S).
3. Vérifiez le câble de données (H) et assurez-vous qu’il est
correctement branché.
4. Rebranchez le boîtier à piles (S), en vous assurant qu’il est
poussé à fond dans le boîtier de commande (P). Le voyant
ROUGE devrait être allumé, pour indiquer que le robinet
est en mode de démarrage. Si la lumière ne s’allume pas,
appelez le service à la clientèle (1-866-789-2273).
5. Ouvrez le robinet et agitez votre main devant le capteur
pour tester s’il fonctionne correctement.
1. Cierre el grifo (A).
2. Desconecte la caja de baterías (S).
3. Verifique el cable de datos (H) y asegúrese de que esté
conectado correctamente.
4. Vuelva a conectar la caja de baterías (S), asegurándose de
que esté introducida correctamente en la caja de control
(P). La luz ROJA debe estar encendida, para indicar que el
grifo está en modo de arranque. Si la luz no se enciende,
llame al servicio de atención al cliente (1-866-789-2273).
5. Abra el grifo y mueva la mano frente al sensor para probar
si funciona correctamente.

18
13.
12.
1.
2.
11.
8.
9.
7.
6.
5.
3.
4.
18.
19.
16.
17.
15.
14.
10.
A
1
2
3
M
A- Auto/Auto/ Auto
M- Manual/ Manuel/Manuaal
Parts Diagram/Schéma des pièces/Repuestos
1 Index Button - Cold/Hot /
Repère de température-froid/chaud /
Indicador de temperatura-fría/caliente
2 Metal Handle Assembly /
Assemblage de manette en métal /
Ensamblaje de manija metálicas
3 Trim Cap / Capuchon de garniture / Tapa ornamental
4 Locking Nut / Écrou de blocage / Contratuerca
5 Ceramic Disc Cartridge /
Cartouche à disque en céramique /
Cartucho de disco cerámico
6 Spout Tube / Tube de bec / Vertedor
7 Hand Spray / Douchette à main / Rociador de mano
8 Screw / Vis / Tornillo
9 Hose / Tuyau / Manguera
10 Weight / Poids / Pesas
11 Shank Assembly / Assemblage de tige /
Ensamblaje de vástago
12 Cover Plate and Putty Plate /
Applique et plaque de mastic /
Cubierta y placa de masilla
13 Filter Adaptor / Adaptateur de filtre / Adaptador de filtro
14 Control Box / Boîtier de commande / Caja de control
15 O-Ring Set / Ensemble du Joint torique /
Juego de empaque circular
16 Battery Box / Boîtier à piles / Caja de baterías
17 Hex Wrench / Clé hexagonale / Llave hexagonal - 4 mm
18 Hex Wrench / Clé hexagonale / Llave hexagonal - 2.5 mm
19 Screw / Vis / Tornillo
