Wattsun Dock 2000 User manual

Wattsun Dock en Pack
NL Gebruikersaanwijzing
EN Operating Instructions
[email protected] |www.wattsun.net
Model No:
WSD2000
WSD1500
WSP
Lees deze gebruiksaanwijzing aandachtig door voor je het appraat in gebruikt neemt en
bewaar de gebruiksaanwijzing voor later.
Before operating this unit, please read these instructions carefully and save this manual for
future use.

Geachte klant,
Gefeliciteerd met de aanschaf van dit Wattsun product.
Bij technische vragen kun je contact opnemen met de klantenservice.
Mail je vraag naar [e-mail]
Voor meer informatie kun je kijken op www.wattsun.net of scan onderstaande QR code.
Where the power grid ends,
Wattsun begins..
NL
Inhoudsopgaven
Fouten en wijzigingen voorbehouden.
Algemene veiligheidswaarschuwingen 04
Leer je Wattsun Dock en Pack kennen 05
Hoe werkt het? 06
Display Wattsun Dock 08
LED bar Pack 10
Wattsun Dock en Pack laden 11
Technische gegevens Dock 12
Technische gegevens Pack 13
CE verklaring (EU) 13
Omgang met de Wattsun Dock en Pack 14
Controleer voor gebruik 15
Onderhouden 16
Opbergen 16
Transporteren 17
Afvalverwijdering 17
Problemen opsporen 18

Algemene veiligheidswaarschuwingen
WAARSCHUWING: De Wattsun Dock en Pack zijn dusdanig ontworpen dat deze bij normaal
gebruik en onderhoud veilig en betrouwbaar is, mits op de juiste manier bediend. Bestudeer
de handleiding voordat u de Wattsun Dock en Pack gebruikt. Als u deze veiligheidsinstruc-
ties niet opvolgt, kan dit leiden tot brand, een elektrische schok, letsel, of schade aan het
product of aan andere eigendommen. Geen enkele garantie wordt gegeven bij het gebruik of
onderhoud van de Wattsun Dock en Pack in strijd met dan wel niet-conform deze veilig-
heidsinstructies.
• Gebruik alleen de orginele Wattsun 360 charger.
• Dek de Wattsun Dock en Pack niet af.
• Zorg dat de batterij contacten niet in contact komen met metalen voorwerpen.
• Bescherm het product tegen warmte, bijv. continu fel zonlicht en vuur.
• Wattsun pop-up power B.V. kan niet aansprakelijk worden gesteld voor beschadiging of
ongelukken veroorzaakt door foutief gebruik.
• Ga niet op de Wattsun Dock of Pack staan of zitten.
• Voer de onderhoud niet zelf uit: er zijn geen door de gebruiker te onderhouden delen;
neem voor onderhoud contact op met klantenservice.
• Open het product niet.
• Gebruik geen stromend water of hogedrukreiniger voor het reinigen van de Wattsun
Dock en Pack.
Symbolen Betekenis
Gevaarlijke elektrische spanning.
Om het risico van letsel te verminderen, dient de gebruiker de
gebruikershandleiding te lezen en ter kennis te nemen.
Gooi de Wattsun Dock en Pack niet bij het huisvuil.
Aan en uit drukknop (4sec.)
Gelijkstroom
Wisselstroom
Watt
Volt
Hertz
V
W
Hz
~
04 - Nederlands 05 - Nederlands
Leer je Wattsun Dock en Pack kennen
Wattsun Dock
2
13
5
6
4
7
1. 230 Volt stopcontact met beschermingsklepje
2. Oled Display
3. Aan / uit drukknop (Hou 4 seconde ingedrukt om de Dock te starten)
4. LED bar
5. Touch knop
6. Geïntegreerd handvat
7. Ventilatiesysteem met uitneembaar filter
8, + / - contacten van de batterij
9. Oog voor kabelslot
10. Laadpoort met klepje
Wattsun Pack
8
9
10

• Draag de Wattsun met beide handen.
•Plaats de Wattsun op een veilige plek en stabiele ondergrond.
•Plaats de Wattsun altijd op de vier poten.
Installeren
•Houd de aan/uit drukknop vier seconden ingedrukt.
•Plug de stekker van je elektrisch apparaat in het 230V stopcontact.
•Plaats de Wattsun altijd op de vier poten.
Aansluiten
•Controleer de batterij status.
•Bekijk de resterende tijd in uren en minuten bij huidige gebruik op het display.
•Het display schakelt na drie minuten automatisch uit. Druk aan/uit knop in om
display in te schakelen.
Check de gebruiksduur
•Stapel een Pack op de Dock om de capaciteit te vergroten.
•De Packs kunnen linksom of rechtsom worden gestapeld.
•Stapel tot maximaal vijf hoog. (1 Dock en 4 Packs)
•Tijdens het gebruik kunnen de Packs verwisseld worden.
•In een stapel levert de bovenste Pack als eerste energie. Zodra deze leeg is, begint
automatisch de volgende Pack.
Vergroot de batterij capaciteit
•Zet de Dock altijd uit na gebruik.
•Doe dit door de aan/uit drukknop vier seconden ingedrukt te houden.
•Berg de Wattsun droog en schoon op.
Opbergen
•Zet de Dock uit voordat je begint met laden.
•Elke Wattsun is voorzien van een laadconnector aan de achterzijde van de module.
Plug de meegeleverde lader in het stroomnet (230 Volt) en in de Wattsun.
•Zet de lader aan door de aan/uit schakelaar op de lader in te drukken.
•Op het display van de Dock zie je de batterijstatus. Op de Pack geven de vijf leds de
status van het laden aan.
Batterij laden

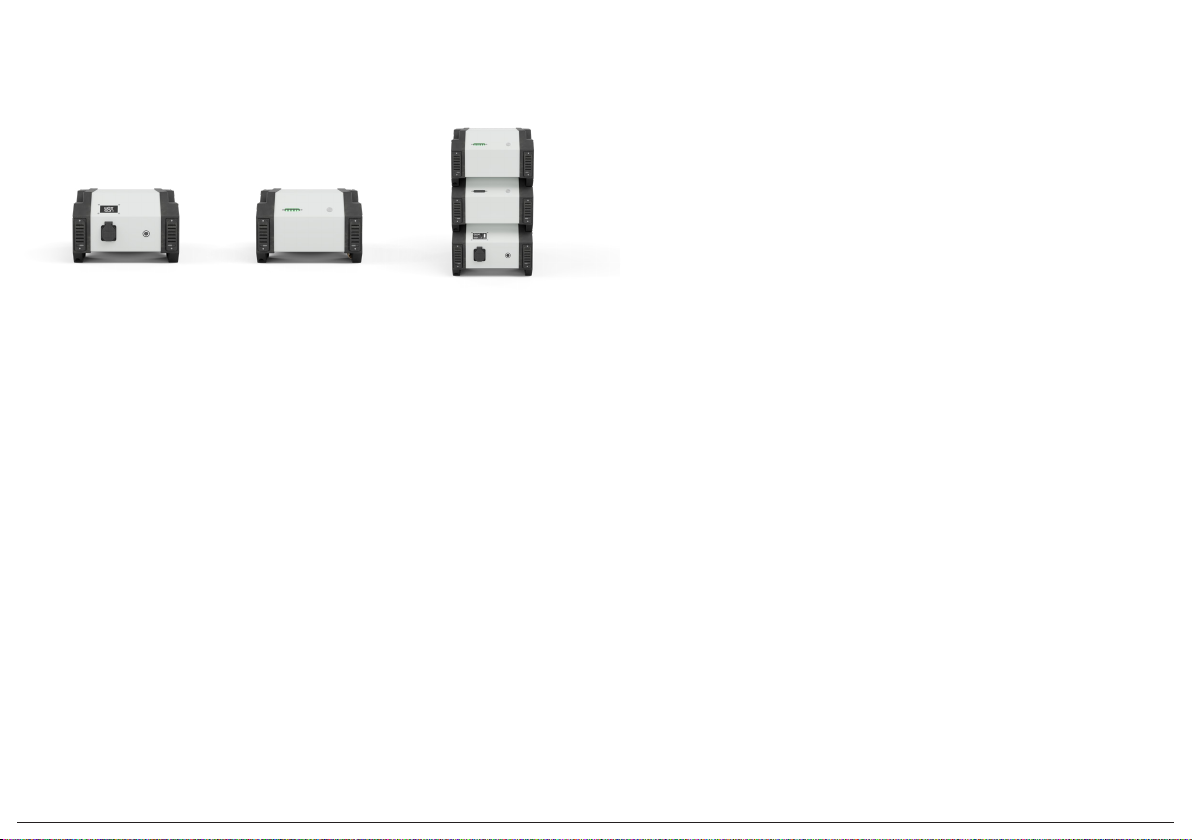

Hoe werkt het?
Achter het gebruiksgemak en het robuuste design gaat een unieke techniek schuil. Het gepa-
tenteerde stapelbare lithium-ion batterijsysteem maakt dat de verschillende modules zonder
kabel aan elkaar gekoppeld kunnen worden.
In een stapel levert de bovenste module als eerste energie. Zodra deze leeg is, begint auto-
matisch de volgende module. Ondertussen kun je eenvoudig de lege module verwisselen, ook
tijdens gebruik. Zo ben je eindeloos van energie voorzien.
De Dock is de basis van de
Wattsun. Plug je stekker in
en je bent direct voorzien
van stroom. Op een handig
display is alle belangrijke
informatie in één oogopslag
te zien.
Wattsun Dock
Heb je meer capaciteit
nodig? Stapel een Pack
boven op een Dock. Het
intelligente besturings-
systeem regelt de rest.
Wattsun Pack
Stapel tot wel vijf hoog. De
capaciteit kan zo naar
wens worden uitgebreid.
Is een Pack leeg? Geen
paniek, wisselen maar! Zo
blijf je continu van stroom
voorzien.
Wattsun Stack
06 - Nederlands 07 - Nederlands

Charging complete
100%
Temperature
Wattsun needs to cool down
De batterij is volledig opgeladen en ge-
balanceerd. De lader kan losgekoppeld
worden van het product.
Charging complete
Temperature
De temperatuur in het product heeft de
maximale bedrijfstemperatuur over-
schreden. Laat het product afkoelen
door het aangesloten apparaat uit te
schakelen. Voorkom dat de temperatuur
weer op loopt.
ERROR
Het product heeft een storing.
Controleer het product en herstart.
Battery empty
De batterij is leeg. Laad de batterij op
om de Wattsun weer te gebruiken.
ERROR
Please restart Wattsun
Battery empty
0%
Please charge Wattsun
Start automatisch wanneer de
batterij 99% vol is. Verwijder de lader
pas nadat er ‘Charging complete’ op het
display verschijnt en de batterijstatus
100% is.
Cell balancing
Opstarten
Gebruik
Laden
0000
00:00
Time remaining
Output power
Watt
Hrs
0
Packs 100%
1
3 4
2
1 2
Charging
0%

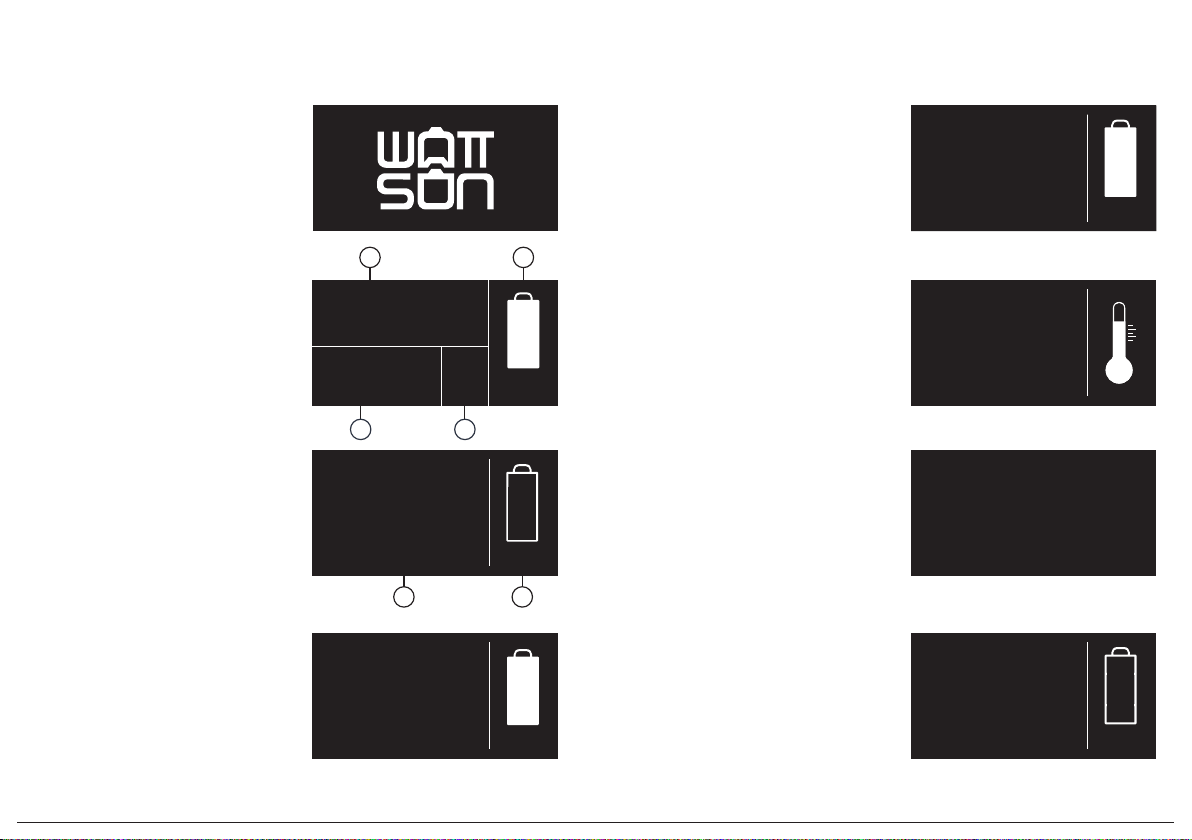

Display Wattsun Dock
1. Resterende tijd in uren en minuten
bij huidige gebruik
2. Totale batterij status van de Stack
3. Huidige verbruik in Watt
4. Aantal modules gestapeld op de
Dock.
1. De Wattsun Dock is aan het laden
2. Batterijstatus van Wattsun Dock
Cell balancing
99%
08 - Nederlands 09 - Nederlands

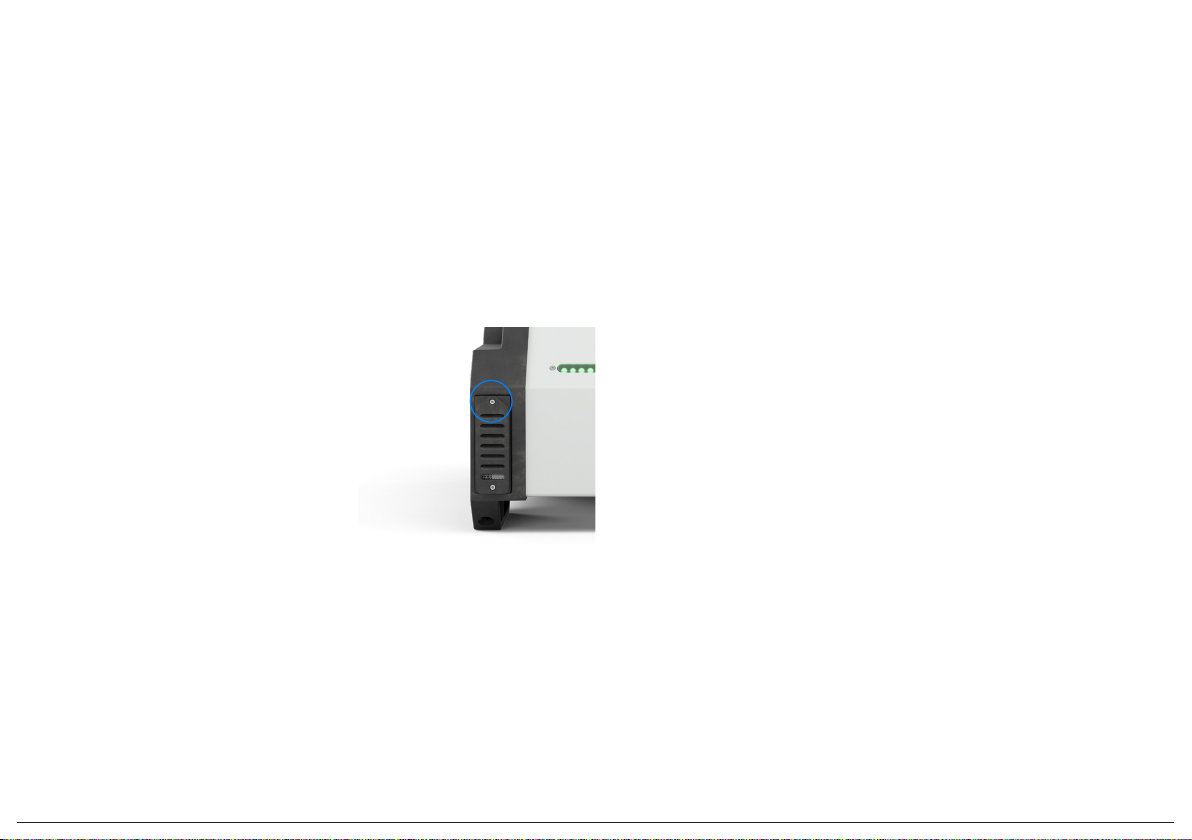

De LED-bar van de Pack die stroom levert staat altijd aan. De LED-bar van de
andere Packs zijn uitgeschakeld. Druk op de piezo drukknop voor batterijstatus voor weergave
van de batterijstatus van de Packs.
In de Stack

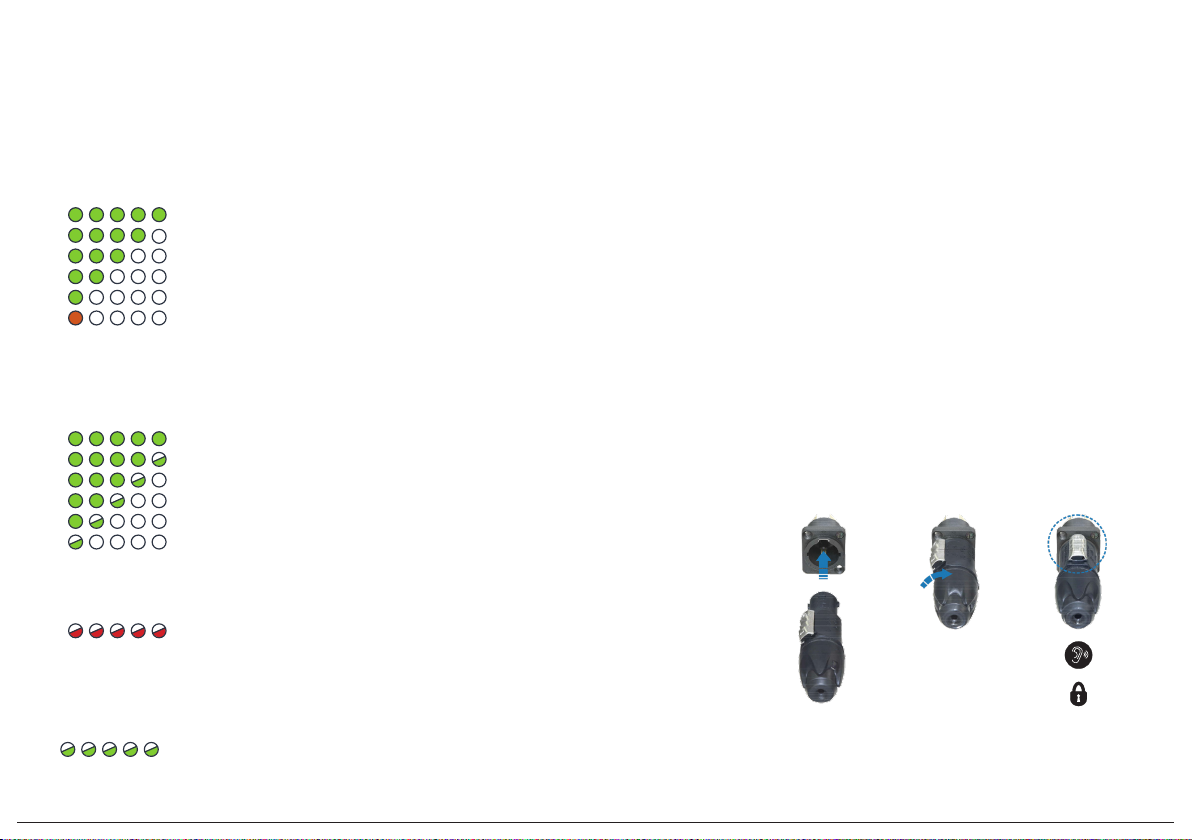

Wattsun Dock en Pack laden
A B C
1. Zet de Wattsun Dock uit voordat je begint met laden. De Pack is automatisch uit
wanneer deze niet in de stapel staat.
2. Sluit de ‘Wattsun charger 360’ aan op het stroomnet (230 Volt).
3. Lift het klepje aan de achterzijde van het product.
4. Plug de connector van de lader in de laadpoort (A).
5. Draai de connector naar rechts (B) totdat er een ‘klik’ hoorbaar is (C). De lader is nu
vergrendeld.
6. Druk op de aan/uit knop van de lader en het product laadt op.
7. Op het display van de Dock wordt de status van de batterij weergegeven. Op de Pack
geven de vijf leds de status van het laden aan.
8. Gebruik nooit een andere lader dan de originele meegeleverde lader De Wattsun
Charger 360.
LED bar Pack
De LED bar geeft met 5 LED-lampjes de status van de batterij aan. De batterijstatus van Pack
wordt gedurende 5 seconden weergegeven wanneer op de touch knop wordt gedrukt.
100 - 90 %
90 - 70 %
70 - 50 %
50 - 30 %
30- 5 %
<5 %
Gebruik
De batterijstatus wordt weergegeven door het aantal groene LED-lampjes. Als de batterijsta-
tus van een Pack minder dan 5% is, is het meest linkse LED-lampje oranje.
100 %
99 - 90 %
90 - 70 %
70 - 50 %
50 - 30 %
30 - 0 %
Laden
Tijdens het laden is de LED bar altijd aan. De laadstatus wordt weergegeven door het knip-
peren van het LED-lampje. Als het opladen voltooid is (100%) en de batterij cellen volledig in
balans zijn, branden alle LED-lampjes groen.
Bij een systeemfout knipperen alle LED-lampjes rood.
Bij een veiligheidspauze knipperen alle LED-lampjes groen. Veiligheidspauze wordt automa-
tisch ingeschakeld bij overbelasting door meer dan 1500 Watt aan vermogen te vragen of te
hoge bedrijfstemperatuur.
ERROR
Veiligheidspauze
10 - Nederlands 11 - Nederlands

Wattsun Pack
Algemeen
Gewicht 15,2 kg
Afmetingen 51*34*23 cm
Technische gegevens batterij
Cell technologie Lithium-Ion
Merk Panasonic
Capaciteit 1600 Wh
Aantal cycli 600 cycli
Nominale spanning 51,8 Volt
Laden
Voltage 58,8 Volt
Laadvermogen 360 Watt (6A)
Oplaadtijd 5 Uur
Koeling Actief temperatuur en belasting gestuurd koelings-
systeem. Dit zorgt voor een optimale levensduur van de
batterijen.
Omgevingsvereisten
Temperatuur bij laden 0 tot 25 °C
Temperatuur bij gebruik -10 tot 35 °C
Temperatuur bij opslag 0 tot 30 °C
Relatieve luchtvochtigheid 10 - 90%
Beveiliging
Temperatuur beveiliging Boven- en ondertemperatuur beveiliging
Beveiligings standaard EN 60950-01
Technische gegevens Pack
Wattsun pop-up power B.V. verklaart hierbij dat de volgende producten: WSD2000, WSD1500
en SWP voldoen aan de volgende CE richtlijn:
EN-IEC 60950-1:2006 + A1:2010 + A11:2009 + A12:2011 + AC:2011 + A2:2013
Datum: 10-05-19
Koen Olieslagers
CE - verklaring (EU)
Wattsun Dock 1500 Wattsun Dock 2000
Algemeen
Voltage 220 - 240 Volt 220 - 240 Volt
Frequentie 50 Hz 50 Hz
Continu vermogen 1500 Watt 2000 Watt
Piek vermogen 60 sec ~1730 Watt 60 sec ~2300 Watt 60 sec
Opstart piek 3 sec ~2600 Watt 3 sec ~3500 Watt 3 sec
Gewicht 16,8 kg 17 kg
Afmetingen 52,5*34*23 cm 52,5*34*23 cm
Technische gegevens batterij
Cell technologie Lithium-Ion Lithium-Ion
Merk Panasonic Panasonic
Capaciteit 1400 Wh 1400 Wh
Aantal cycli 600 cycli 600 cycli
Nominale spanning 51,8 Volt 51,8 Volt
Laden
Voltage 58,8 Volt 58,8 Volt
Laadvermogen 360 Watt (6A) 360 Watt (6A)
Oplaadtijd 4,5 Uur 4,5 Uur
Koeling Actief temperatuur en belasting gestuurd koelings-
systeem. Zorgt voor een optimale levensduur van de
batterijen.
Omgevingsvereisten
Temperatuur bij laden 0 tot 25 °C
Temperatuur bij gebruik -10 tot 35 °C
Temperatuur bij opslag 0 tot 30 °C
Relatieve luchtvochtigheid 10 - 90%
Beveiliging
AC output beveiliging Short-Circuit en overload
Temperatuur beveiliging Boven- en ondertemperatuur beveiliging
Beveiligingsstandaard EN 60950-01
Technische gegevens Dock
12 - Nederlands 13 - Nederlands

1 7. Voorkom aanraking van de contacten met lichaamsdelen, paperclips, munten,
sleutels, spijkers, schroeven en andere kleine metalen voorwerpen die overbrugging
van de contacten kunnen veroorzaken. Kortsluiting tussen de contacten kan elektri-
sche schok, brandwonden of brand tot gevolg hebben.
18. Gebruik het product op een droge en vlakke ondergrond en plaats het altijd op
de vier poten.
19. Schakel het product uit, trek de stroomkabel uit het stopcontact voordat het
product wordt verplaatst voor reiniging, wanneer de stroomkabel in de war is
geraakt of wanneer het product, ook slechts voor korte tijd, onbeheerd is. Houd
de stroomkabel uit de buurt van warmte, olie, scherpe voorwerpen en randen.
Controleer voor gebruik
Omschrijving
Dagelijks Wekelijks Maandelijks Elk kwartaal
1. Controleer voor het gebruik de behuizing, de contacten,
het OLED-display en de aan/uit drukknop.
X
2. Reinig het product met een zachte borstel. X
3. Controleer de (Wattsun Charger 360) lader voor
gebruik.
X
4. Laad het product op. Ook bij langdurig opbergen. X
5. Controleer voor elk gebruik de stroomkabel van het elek-
trisch apparaat dat is aangesloten op de Wattsun Dock.
Bij mogelijke defecten gebruik het product niet.
X
6. Controleer voor gebruik of het ventilatiesysteem vrij is. X
7. Stoffilters reinigen. (Zie Wattsun Dock en Pack
onderhouden)
X
Omgang met de Wattsun Dock en Pack
1. Demonteer het product nooit en voer geen wijzigingen uit. Er bestaat het
gevaar van kortsluiting of een elektrische schok.
2. Draag het product te alle tijden met twee handen.
3. De bediener of gebruiker is verantwoordelijk voor ongevallen, persoonlijk letsel
of schade aan het eigendom van anderen.
4. Bescherm het product tegen warmte, bijvoorbeeld continu fel zonlicht, en vuur, in
verband met explosiegevaar.
5. Laat personen die deze voorschriften niet hebben gelezen dit product nooit
gebruiken.
6. Bewaar het product buiten het bereik van kinderen.
7. Het product is ontworpen voor alle weersomstandigheden, aangeraden wordt
echter om het product uit de buurt van water en vocht te houden. Door langdurig con-
tact met water of vocht kan roestvorming op de contacten optreden. Dit kan vermo-
gensverlies en een kortere levensduur veroorzaken.
8. Voorkom schokken en slagen op het product. Rij niet over de stroomkabel,
knel deze niet af en trek er niet aan.
9. Bij beschadiging en onjuist gebruik van het product kunnen dampen vrijkomen. Zorg
voor frisse lucht en raadpleeg bij klachten een arts. De dampen
kunnen de luchtwegen irriteren.
10. Houd het product schoon. Vervuiling kan tot een elektrische schok leiden.
11. Sluit de stroomkabel van de voeding alleen aan op een stroomnet met een
aardlekschakelaar van 30 mA of minder om het risico van stroomschokken te
reduceren.
12. Werk niet met het product bij slechte weersomstandigheden, met name niet
bij opkomend onweer.
13. Gebruik het product alleen bij daglicht of goed kunstlicht.
14. Controleer het product voor het gebruik en na een incident op slijtage en
beschadigingen en laat het indien nodig repareren. Neem hiervoor contact op
met Wattsun pop-up power via [e-mail].
15. Gebruik het product niet bij een in het algemeen verminderd beoordelings vemogen,
wanneer u moe of ziek bent of onder invloed bent van alcohol, drugs of medicijnen.
16. Dek het product niet af wanneer het in werking is of tijdens het opladen. Het
product kan oververhit raken en daarna niet meer optimaal werken.
14 - Nederlands 15 - Nederlands

Transporteren
Afvalverwijdering
Gooi de Wattsun Dock en Pack of bijbehorende oplader niet bij het huisvuil.
Neem contact op met de klantenservice en wij komen je producten ophalen en
zorgen voor recycling en / of een tweede leven van de batterij en componeten.
1. Zet de Wattsun Dock uit voor transport. Wattsun Pack is automatisch uit wanneer
deze niet in een stapel geplaatst is waarvan de Dock aan staat.
2. Zet het product goed vast in het voertuig. Voorkom dat het product gaat schuiven.
3. In het product worden Lithium-Ion batterijen gebruikt. Raadpleeg voor verzending
an het product altijd een deskundige voor gevaarlijke goederen.
4. Bij de verzending door derden (bijv. luchttransport of wegtransport) moeten bijzondere
eisen ten aanzien van verpakking en markering in acht worden genomen.
5. Neem ook de in uw land geldende voorschriften in acht.
6. Vervoer het product altijd op de vier poten.
7. Vervoer het product niet gestapeld.
8. Gebruik geschikte laad hulpmiddelen (laadpodium of lift) om het product in of uit
een voertuig te laden. Het product moet altijd met twee handen worden gedragen.
9. Transporteer het product alleen als de behuizing onbeschadigd is.
Onderhouden
Behuizing reinigen
Stoffilters reinigen
Reinig de behuizing van het product regelmatig en zorgvuldig. Borstel met een schone en
zachte borstel het vuil van de buitenkant van het product. Reinig vervolgens met een licht
vochtige, zachte doek nogmaals de behuizing. Berg het product droog op. Controleer tijdens
het reinigen of onderdelen beschadigd zijn die de werking van het product nadelig
beïnvloeden. Laat beschadigde delen repareren voordat u het product gebruikt. Neem hiervoor
contact op met de klantenservice van Wattsun pop-up power B.V..
Aan voor- en achterzijde van het product bevinden zich twee stoffilters (in totaal vier) die even-
als de behuizing regelmatig en zorgvuldig gereinigd dienen te worden. Bij dagelijks gebruik
wordt aangeraden de stoffilter vier keer per jaar schoon te maken en bij wekelijks gebruik twee
keer per jaar.
Opbergen
Wanneer je besluit het product voor langere tijd niet te gebruiken zijn er twee belangrijke
factoren van invloed op de algehele conditie van de batterij.
1. De omgevingstemperatuur; kies een droge opbergruimte met een omgevingstemperatuur
van 15°C tot 25 °C, om het product op te bergen, zonder fel daglicht.
2. Het laadpercentage van de batterij; laad de batterij tot 50% voordat je het voor lange tijd
opbergt. Controleer regelmatig of de lading rond de 50% ligt als je het product langer dan 6
maanden niet gebruikt.
Verder adviseren wij het product te reinigen voordat je het voor langere tijd opbergt. Zorg
daarnaast dat het product op de grond geplaatst is zodat het niet kan vallen.
Schroef met de hand het ventilatierooster los van het product met
een imbussleutel 2,5. Haal het stoffilter uit de daarvoor bestemde
ruimte en klop het stof uit het stoffilter. Bij hardnekkig vuil eventueel
schoonblazen of zuigen. Plaats het filter droog terug in het product.
Schroef vervolgens het ventilatierooster met de ‘punt’ naar boven
weer vast. (zie afbeelding hieronder) Controleer tijdens het reinigen
of onderdelen beschadigd zijn die de werking van het product
nadelig beïnvloeden. Laat beschadigde delen repareren voor u het
product gebruikt.
16 - Nederlands 17 - Nederlands

5. De lader is nog aangesloten. De Wattsun Dock functioneert niet wanneer
deze geladen wordt. Koppel de lader los en start
de Wattsun Dock.
6. De opstartpiek is te hoog van je
elektrisch apparaat.
Sommige elektrische apparaten hebben een te
hoge opstartpiek waardoor de Wattsun Dock
in beveiligingsmodus springt. Deze producten
kunnen niet gebruikt worden. (Kijk of je een ver-
gelijkbaar apparaat kunt vinden met een lagere
opstartpiek).
7. De Wattsun Dock geeft ERROR
aan.
Controleer de Wattsun Dock en herstart. Is het
probleem nog niet verholpen? Reset de Dock
door de aan / uit drukknop 10 seconden
ingedrukt te houden.
8. Vocht in de Wattsun Dock. De Wattsun Dock is voorzien van vier vochtsen-
soren. Wanneer de Dock door omstandigheden
vocht in het product is gekomen schakelt de
Dock automatisch uit wegens veiligheidsrede-
nen. Neem contact op met de klantenservice.
Oorzaak Oplossing
1. De Wattsun Pack is niet gestapeld
op een Dock.
De Wattsun Pack gaat automatisch aan wan-
neer deze op een correcte manier is gestapeld
op de Dock.
2. De Wattsun Pack is niet correct
gestapeld op de Wattsun Dock.
De Wattsun Pack moet met haar vier
poten bovenop de Dock geplaatst worden op de
daarvoor bestemde positie.
3. De batterij is leeg. Laad de batterij op voor gebruik. De vijf ledjes
geven de status van de batterij aan.
4. Temperatuur te hoog of te laag. Product kan alleen gebruikt worden als de
omgevingstemperatuur tussen de -10°C en
35°C is. Plaats het product uit de zon of in een
koelere ruimte.
5. De lader is nog aangesloten. De Wattsun Pack functioneert niet wanneer
deze geladen wordt. Koppel de lader los voordat
je de Pack stapelt op de Dock.
6. De Wattsun Pack geeft ERROR aan. Controleer de Wattsun Pack en stapel de Pack
opnieuw op de Dock. Is het probleem nog niet
verholpen? Reset de Pack door de Touch knop
zeven keer achter elkaar aan te raken. Alle
ledjes knipperen groen als de Pack gereset is.
De Wattsun Pack functioneert niet
Oorzaak Oplossing
1. Defecte oplader. Vervang de oplader door een nieuwe
originele oplader aan te schaffen.
2. Defect netsnoer. Vervang het netsnoer.
3. Oplader niet goed aangesloten. Sluit de oplader goed aan.
4. Netspanning buiten het bereik. Controleer of de netspanning juist is (tussen de
220 - 240 Volt wisselspanning).
6. Temperatuur te hoog of te laag. Product kan alleen geladen worden als de omge-
vingstemperatuur tussen de 0 en 25°C is. Plaats
het product uit de zon of in een koelere ruimte.
7. De Wattsun Dock of Pack staat
aan.
Zet de Wattsun Dock of Pack uit voordat je gaat
laden.
8. De lader staat niet aan. Zet de lader aan door de aan / uit schakelaar in
te drukken.
9. De Dock geeft ERROR aan. Controleer de Wattsun Dock en herstart. Is het
probleem nog niet verholpen? Reset de Dock door
de aan / uit drukknop 10 seconden ingedrukt te
houden.
Problemen opsporen
De Wattsun Dock of Pack laadt niet op
Oorzaak Oplossing
1. Aan/uit drukknop niet lang genoeg
ingedrukt.
Houdt de aan/uit drukknop vier
seconden ingedrukt om de Dock aan te zetten.
2. Temperatuur te hoog of te laag. Product kan alleen gebruikt worden als de
omgevingstemperatuur tussen de -10°C en 35°C
is. Plaats het product uit de zon of in een koelere
ruimte.
3. Aangesloten kabel van product is
niet volledig in het stopcontact van
de Wattsun Dock geplugd.
Stekker volledig in het stopcontact van de
Wattsun Dock pluggen.
4. Het vermogen van je elektrisch
apparaat is te hoog.
Het maximale continu vermogen is overschre-
den. (Kijk in de technische specificaties van de
Dock wat het maximaal continu vermogen is
voor jouw Wattsun Dock).
De Wattsun Dock functioneert niet
18 - Nederlands 19 - Nederlands

Dear customer,
Congratulations on the purchase of this Wattsun product.
For technical enquiries, please contact customer support.
Mail your questions to: [e-mail]
For more information go to: www.wattsun.net or scan the QR code below.
Where the power grid ends,
Wattsun begins..
Table of contents
Subject to modifications and errors.
General safety instructions 22
Getting to know your Wattsun Dock and Wattsun Pack 23
How does it work? 24
Wattsun Dock Display 26
Wattsun Pack LED bar 28
Charging the Wattsun Dock and Pack 29
Technical specifications Dock 30
Technical specifications Pack 31
CE marking (EU) 31
Handling the Wattsun Dock and Pack 32
Check before use 33
Maintenance 34
Storage 34
Transport 35
Waste management 35
Troubleshooting 36
EN

General safety instructions
WARNING: The Wattsun Dock and Pack are designed to be safe and reliable under normal
use and maintenance, provided they are operated correctly. Study the manual before using
the Wattsun Dock and Pack. Failure to comply with these safety instructions could result
in fire, electric shock, injury, or damage to the product or other property. No guarantees
whatsoever are given for the use or maintenance of the Wattsun Dock and
Pack in violation of or non-compliance with these safety instructions.
• Only use the original Wattsun 360 charger.
• Do not cover the Wattsun Dock and Pack.
• Do not allow the battery contacts to come in contact with metal objects.
• Protect the product against heat, eg continuous bright sunlight and fire.
• Wattsun pop-up power B.V. can’t be held liable for damage or accidents caused
by improper use of the product.
• Do not stand or sit on the Wattsun Dock or Pack.
• Do not carry out maintenance yourself: there are no parts that are to be maintained by the
user; for maintenance contact customer service.
• Do not open the product.
• Do not use running water or a high-pressure cleaner for cleaning the Wattsun Dock and
Pack.
Symbolen Betekenis
Hazardous voltage.
To reduce the risk of injury, the user must read and follow the
user manual.
Do not dispose of the Wattsun Dock and Pack into household
waste.
Push to start/stop (4sec.)
Direct current (DC)
Alternating current (AC)
Watt
Volt
Hertz
V
W
Hz
~
Getting to know your Wattsun Dock and
Wattsun Pack
Wattsun Dock
2
13
5
6
4
7
1. 230 Volt socket with protective cover
2. Oled Display
3. Push button (to start/stop, hold for 4 seconds)
4. LED bar
5. Touch button
6. Integrated handle
7. Ventilation system with removable dust filter
8, + / - battery poles
9. Opening for cable lock
10. Charger port with protective flap
Wattsun Pack
8
9
10
22 - English 23 - English

• Carry the Wattsun with both hands.
•Place the Wattsun on a safe, dry, flat and stable surface.
•Place the Wattsun on the four feet.
Installing
•Hold the power button for 4 seconds.
•Plug your electrical device in the 230V socket.
•Place the Wattsun on the four feet.
Connecting
•Check the battery level.
•View the remaining time in hours and minutes with current use.
•The display will automatically switch off after 3 minutes. Briefly press the
power button to turn it on again.
Check before use
•Stack a Pack on a Dock to expand the capacity.
•The Packs can be stacked both ways (left or right).
•Stack up to five modules. (1 Dock plus 4 Packs).
•Packs can be switched while being in use.
•The top module is the first to provide energy. As soon as it’s empty, the next module
automatically takes over.
Expand capacity
•Always turn off the Dock after use.
•Hold the power button for 4 seconds to turn the Dock off.
•Make sure the Wattsun is clean and dry before storing.
Storage
•Turn off the Dock before charging.
•Each Wattsun is equiped with a charger port on the backside of the module. Plug
the Wattsun charger into a power outlet (230V) and connect it to the module.
•Turn on the Wattsun charger by flipping on the on/off switch on the charger itself.
•The battery status of the Dock is shown on the Docks’ display. The 5 Leds on the
Pack indicate the charging status of a Pack.
Charging the battery
How does it work?
Behind the sturdy design and the ease of use, hides a unique technique. The patented
stackable battery systems makes it possible to connect different modules without using
cables.
The top module is the first to provide energy. As soon as it’s empty, the next module
automatically takes over. In the meantime you can easily change the empty module,
continuously staying supplied with power. Even while in use!
The dock is the base of the
Wattsun system. Plug in
and you are immediately
supplied with power. On
the convenient display, all
important information,such
as battery status, can be
found at a glance.
Wattsun Dock
Need more capacity?
Stack the Pack(s) on top
of the Dock. The intelli-
gent operating system
takes care of the rest.
Wattsun Pack
Stack up to five modules.
(1 Dock plus 4 Packs) to
expand the capacity.
Empty pack? No problem,
just change it! You’ll be
ensured of power
contantly.
Wattsun Stack
24 - English 25 - English

Charging complete
100%
Temperature
Wattsun needs to cool down
The battery is fully charged and
balanced. The charger can be
disconected from the module.
Charging complete
Temperature
The temperature in the Wattsun has
exceeded the limit. Allow the product to
cool down by switching off the
connected device. Prevent the
temperature from getting to high. Place
the product in a colder environment e.g.
the shade.
Error
The product has a malfunction. Check
the product and restart it.
Battery empty
The battery is empty. Charge the battery
to resume using the Wattsun.
ERROR
Please restart Wattsun
Battery empty
0%
Please charge Wattsun
Starts automatically when the battery
reaches 99%. Leave the charger on
until the ‘Charging complete’ message
appears on the display and the battery
level indicates 100%.
Cell balancing
Starting up
Use
Charging
0000
00:00
Time remaining
Output power
Watt
Hrs
0
Packs 100%
1
3 4
2
1 2
Charging
0%
Display Wattsun Dock
1. Remaining time in hours and
minutes with current use.
2. Total battery level of the Stack
3. Current use expressed in watts
4. Number of modules stacked on
the Dock.
1. The Wattsun dock is charging.
2. Battery level of the Wattsun Dock.
Cell balancing
99%
26 - English 27 - English

The LED bar of the Pack that supplies power is always illuminated. The LED bars
on the other Packs in the stack are turned off by default. Press the touch button to display the
battery level of the individual Packs.
In the stack
Charging the Wattsun Dock and Pack
A B C
1. Turn off the Wattsun Dock before you start charging. The Pack is automatically turned
off when it’s not being used in a stack.
2. Connect the “Wattsun charger 360” to the mains (230 Volt).
3. Lift the cover on the rear of the product.
4. Plug the connector of the charger into the charging port (A).
5. Turn the connector to the right (B) until a “click” is heard (C). The charger is
now locked.
6. Switch the on / off button on the charger and the product will start charging.
7. The battery status of the Dock is shown on the Docks’ display. The 5 Leds on the Pack
indicate the charging status of a Pack.
8. Never use any other charger but the originally supplied charger: The Wattsun
Charger 360.
LED bar Pack
The LED bar shows the status of the battery with 5 LED lights. The battery status of the Pack
is displayed for 5 seconds when the push button is pressed.
100 - 90 %
90 - 70 %
70 - 50 %
50 - 30 %
30- 5 %
<5 %
Battery level
The battery level is indicated by the number of green LED lights. If the battery
level of a Pack is lower than 5%, the LED light on the far left will light up orange.
100 %
99 - 90 %
90 - 70 %
70 - 50 %
50 - 30 %
30 - 0 %
Charging
While charging, the LED bar stays illuminated. The charging status is indicated
by the LED light blinking. When it’s complete (100%) and the battery cells are fully
balanced, all LED lights light up green.
In case of a system error, all LED lights blink red.
During a safety break, all LED lights blink green. Safety break is automatically
activated in case of an overload, by requesting more than 1500 watts of power, or when
the temperature of the battery is too high.
Error
Safety break
28 - English 29 - English

Wattsun Pack
General
Weight 15,2 kg
Size 51*34*23 cm
Technical specifications
battery
Cell technology Lithium-Ion
Brand Panasonic
Capacity 1600 Wh
Number of cycles 600 cycles
Nominal Voltage 51,8 Volts
Charging
Voltage 58,8 Volts
Charging capacity 360 Watts (6A)
Charging time 5 hours
Cooling Active workload and temperature controlled cooling
system to ensure optimum battery lifespan.
Environmentol requirements
Temperature while charging 0 to 25 °C
Temperature while using -10 to 35 °C
Storage temperature 0 to 30 °C
Relative air humidity 10 - 90%
Security
Temperature protection Maximum and minimum temperature protection
Security standard EN 60950-01
Technical specifications Pack
Wattsun pop-up power B.V. hereby declares that the following products: WSD2000, WSD1500
and SWP meet the following ce-statements:
EN-IEC 60950-1:2006 + A1:2010 + A11:2009 + A12:2011 + AC:2011 + A2:2013
Date: 10-05-19
Koen Olieslagers
CE - statements (EU)
Wattsun Dock 1500 Wattsun Dock 2000
General
Voltage 220 - 240 Volts 220 - 240 Volts
Frequency 50 Hz 50 Hz
Continuous power 1500 Watts 2000 Watts
Peak power 60 sec ~1730 Watts 60 sec ~2300 Watts 60 sec
Launch peak 3 sec ~2600 Watts 3 sec ~3500 Watts 3 sec
Weight 16,8 kg 17 kg
Size 52,5*34*23 cm 52,5*34*23 cm
Technical specifications
battery
Cell technology Lithium-Ion Lithium-Ion
Brand Panasonic Panasonic
Capacity 1400 Wh 1400 Wh
Number of cycles 600 cycles 600 cycles
Nominal Voltage 51,8 Volts 51,8 Volts
Charging
Voltage 58,8 Volts 58,8 Volts
Charging capacity 360 Watts (6A) 360 Watts (6A)
Charging time 4,5 hours 4,5 hours
Cooling Active workload and temperature controlled cooling
system to ensure optimum battery lifespan.
Environmentol requirements
Temperature while charging 0 to 25 °C
Temperature while using -10 to 35 °C
Storage temperature 0 to 30 °C
Relative air humidity 10 - 90%
Security
AC output protection Short-Circuit and overload
Temperature protection Maximum and minimum temperature protection
Security standard EN 60950-01
Technical specifications Dock
30 - English 31 - English

1 7. Prevent any contact with body parts, paper clips, coins, keys, nails, screws and
other small metal objects that can cause the contacts to bridge. A short circuit
between the contacts may result in electrical shocks, burns or even fire.
18. Use the product on a dry and flat surface and always place it on the four feet.
19. Turn off the product, unplug the power cable the socket before moving the
product. Turn off the product when the power cord is tangled or when the product is
left unattended, even if just for a brief moment. Keep the power cord away from heat,
oil, sharp objects and edges.
Check before use
Description
Daily Weekly Monthly Quarterly
1. Before use, check the casing, the contacts, the OLED
display and the power button.
X
2. Clean the product with a soft brush. X
3. Check the (Wattsun Charger 360) charger before use. X
4. Charge the product. Including before long-term storage. X
5. Check the power cord of the electrical device you want to
connect to the Wattsun Dock before each use. Do not use
the product if there’s a potential defect.
X
6. Before use, make sure the ventilation system is free of
blockage.
X
7. Clean dust filters. (See maintenance) X
Handling the Wattsun Dock and Pack
1. Do not disassemble or make any changes to the product. Danger of
causing short circuit or electric shock.
2. Carry the product with both hands at all times.
3. The operator or user is responsible for accidents, personal injury or damage to the
property of others.
4. Protect the product against heat, continuous sunlight and fire. In connection with the
risk of explosion
5. Never allow anyone who hasn’t read these instructions use this product.
6. Keep the product out of rech of children
7. The product is suitable for all weather conditions, it is recommended however, to keep
the product away from water and moisture. Long-term contact with water or moistu-
re can cause corrosion on the contacts. This could cause power loss and a shorter
lifespan.
8. Avoid shocks and hits to the product. Do not drive over the power cable, do not squeez
it or pull it.
9. In case of damage and improper use of the product, vapors may be released. Provi-
de fresh air and consult a doctor in case of complaints. The fumes may irritate the
respiratory system.
10. Keep the product clean. Pollution can lead to an electric shock.
11. Only connect the power cable from the power supply to a power outlet with a
circuit breaker of 30 mA or less to reduce the risk of electric shock.
12. Don’t use the product in bad weather conditions, especially in case of severe weather
conditions.
13. Only use the product in daylight or adequate artificial light.
14. Check the product before use and after an incident for any damage and have it
repaired if necessary. For service and repairs contact us via [email protected]
15. Do not use the product while being in a state of overall poor judgement, when you
are tired, ill or under the influence of alcohol, drugs or medication.
16. Do not cover the product when it’s in use or while charging. The product could
overheat and may stop function optimally.
32 - English 33 - English

Transport
Waste disposal
Do not dispose of the Wattsun Dock, the Wattsun Pack or the Wattsun charger
360 in household waste.
Contact customer service and we will come to collect your products and ensure
recycling and/or a second life of the battery.
1. Turn off the Wattsun Dock before transport. The Pack is automatically turned off when
it’s not being used in a stack.
2. Make sure the product is secured properly. Prevent the product from sliding or
tumbling.
3. The modules contain Lithium-Ion batteries. Always consult an expert on hazardous
goods before shipping.
4. When using a third party for shipping, (e.g. air- or road transport) special requirements
regarding packaging and marking are applicable.
5. Always make sure to comply with all laws, rules and regulations applicable in your
country.
6. Always make sure the product is placed on it’s four feet during transport.
7. Don’t stack the product during transport or shipping.
8. Use suitable loading tools (loading dock or lift) to get the product in or out of a
vehicle. The product should always be carried with both hands.
9. vehicle. The product must always be carried with both hands.
Maintenance
Cleaning the casing
Cleaning the dust filters
It’s important to regularly and carefully clean the casing of the product. Brush the dirt off the
outside of the casing with a clean and soft brush. Then, clean the casing again with a damp,
soft cloth. Always make sure the product is dry before storing. During cleaning, check for any
damaged parts that may affect the proper operation of the product. Have damaged parts
repaired before using the product.. Please contact Wattsun customer service for service and
repairs.
There are two dust filters (four in total) located on the front- and back- of the product, which,
like the casing, must be cleaned regularly and carefully. With daily use, it’s recommended to
clean the dust filter four times a year. With weekly use, twice a year is sufficient.
Storage
When storing the product for a longer period of time, there are two important factors that
influence the overall condition of the battery.
1. The ambient temperature; choose a dry storage room with an ambient temperature of
15 ° C to 25 ° C, store the product without it being exposed to bright daylight.
2. The charge percentage of the battery; charge the battery to around 50% before
storing it for a long period of time. Regularly check if the battery level remains around 50% if
you don’t use the product for more than 6 months.
We also recommend cleaning the product before storing it for a longer period of time. In addi-
tion, ensure that the product is placed on the floor so it can’t fall.
Unscrew the ventilation grill from the product by hand with a
hexagonal wrench 2.5. Remove the dust filter from the designated
space and get rid of the dust from the dust filter. For stubborn dirt,
blow or vacuum clean. Place the dry filter back in the product. Then
screw the ventilation grill back with the “point” pointing upwards.
(see image below) During cleaning, check whether any parts are
damaged that may affect the proper operation of the product. Have
damaged parts repaired before using the product.
34 - English 35 - English

5. The charger is still connected. The Wattsun Dock won’t function when the
charger is still connected. Disconnect the
charger and restart the Dock.
6. The start-up peak of your electrical
device is too high.
Some electrical devices have a start-up peak
too high, causing the Wattsun Dock to switch to
security mode. These products can’t be used in
combination with the Wattsun Dock. (See if you
can find a similar device with a lower start-up
peak).
7. The Wattsun Dock indicates
ERROR.
Check the Wattsun Dock and restart it. Still
having problems? Hold the power button down
for 10 seconds to reset the Dock.
8. Moist in the Wattsun Dock. The Wattsun Dock is equipped with four
moist sensors. If the sensors detect any moist/
moisture inside of the product, the Dock will
switch off automatically for safety reasons.
Contact customer service for help.
Cause Solution
1. The Wattsun Pack isn’t stacked on
top op a Dock.
The Wattsun Pack automatically switches on
when it is stacked on top of a Dock correctly.
2. The Wattsun Pack isn’t stacked on
top of a Dock correctly.
The Wattsun Pack has to be stacked on it’s four
feet on top of a Dock in a correct manner.
3. The battery is empty. Charge the battery before use. The LED bar
indicates the battery level.
4. Temperature is too high or too
low.
The product can only be used if the
ambient temperature is between -10 ° C and
35 ° C. Make sure the product is not exposed
to (direct) sunlight and move the product to a
colder environment.
5. The charger is still connected. The Wattsun Pack won’t function when the
charger is still connected. Disconnect the
charger and then place the Pack on a Dock.
6. The Wattsun Pack indicates
ERROR.
Check the Wattsun Pack and place it on the
Dock correctly again. Still having problems?
Reset the pack by briefly touching the
touch button 7 times. All the lights on the LED
bar will blink green when the reset is done.
The Wattsun Pack isn’t working.
Cause Solution
1. Faulty charger. Replace the charger by ordering a new original
charger.
2. Faulty power cord. Replace the power cord.
3. Charger not properly connected. Connect the charger properly.
4. Mains voltage out of range. Check if the mains voltage is correct
(between 220 - 240 Volt AC).
6. Temperature is too high or too
low.
The product can only be charged if the
ambient temperature is between 0 ° C and
25 ° C. Make sure the product is not exposed to
(direct) sunlight and move the product to a colder
environment.
7. The Wattsun Dock or Pack is on. Turn of the Wattsun Dock or Pack before charging.
8. The Wattsun charger is off. Turn on the charger by flipping the on / off switch.
9. The Wattsun Dock indicates
ERROR.
Check the Wattsun Dock and restart it. Still
having problems? Hold the powerbutton down for
10 seconds to reset the Dock.
Troubleshooting
The Wattsun Dock or Pack won’t charge
Cause Solution
1. Didn’t hold the power button long
enough.
Hold the power button for 4 seconds to turn on
the Wattsun Dock.
2. Temperature is too high or too
low.
The product can only be used if the
ambient temperature is between -10 ° C and
35 ° C. Make sure the product is not exposed
to (direct) sunlight and move the product to a
colder environment.
3. The power cord of your device isn’t
properly plugged in to the socket of
the Wattsun Dock.
Plug the power cord into the socket of the
Wattsun properly, all the way in.
4. The power of your electrical device
is too high.
The maximum continuous power has
been exceeded. (Check the technical
specifications of the Dock to see the maximum
continuous power of your Wattsun Dock).
De Wattsun Dock isn’t working
36 - English 37 - English

www.wattsun.net
Wattsun pop-up power BV
Westervoortsedijk 73 CB,
6827 AV Arnhem
The Netherlands
KvK nr: 65291395
BTW nr NL8560.53.594.B01
[email protected]
