Weber SUMMIT 56559 User manual

56559 US 02/28/11
LP/NG
ENGLISH
#56559
Assembly Instructions
Instrucciones De Armado
Instructions Pour L’assemblage

2
CoNSIDERATIoNS BEFoRE ASSEmBlINg THIS gRIll
Be sure to consider placement options before unpacking or beginning
assembly.
Unpack main grilling unit near the area where Summit Grill Center will reside.
Weber recommends installing on a level, solid surface such as concrete,
brick, or wood. Do not install on on dirt, gravel, or flagstone.
DO NOT MOVE SUMMIT GRILL CENTER AFTER FULLY ASSEMBLED.
Do not attempt to assemble Grill Center in a location where surface
pitch is greater than 2 inches.
Main Grilling Unit
Natural Gas source
(NG units only)
CoNSIDERACIoNES ANTES DE ENSAmBlAR ESTA BARBACoA
Asegúrese de considerar las opciones de ubicación del equipo antes
de comenzar a desempacar o comenzar el ensamblaje.
Desempaque la unidad principal de la barbacoa cerca del área donde se
colocará el Centro de Asado Summit. Weber recomienda que se instale
sobre una superficie nivelada y sólida como concreto, ladrillo o madera. No
debe instalarse sobre tierra, grava o losas de piedra.
NO MUEVA EL CENTRO DE ASADO SUMMIT UNA VEZ ESTÉ
COMPLETAMENTE ENSAMBLADO.
No intente ensamblar el Centro de Asado en una ubicación donde el
espaciamiento de la superficie sea mayor de 2 pulgadas (5 cm).
Fuente de gas natural
(solamente unidades NG)
Unidad principal de asado
CoNSIDERATIoNS AVANT D’ASSEmBlER CE gRIll
Assurez-vous de réfléchir aux possibilités d’emplacement avant de
déballer l’appareil ou de commencer l’assemblage.
Déballez l’appareil principal pour la grillade à proximité de la zone où le
Grill Center Summit va se trouver. Weber recommande l’installation sur
une surface plane et solide, telle que du béton, de la brique ou du bois.
N’effectuez pas l’installation sur des impuretés, sur du gravier ou sur des
dalles.
NE DEPLACEZ LE GRILL CENTER SUMMIT APRES L’AVOIR
COMPLETEMENT ASSEMBLE.
Ne tentez pas d’assembler le Grill Center à un emplacement où
l’enfoncement dans la surface du sol est supérieur à 2 pouces (2,54 cm).
Source de Gaz naturel
(Appareil pour GN
uniquement)
Appareil principal pour la grillade

www.wEBER.Com®3
24"
(610 mm)
24"
(610 mm)

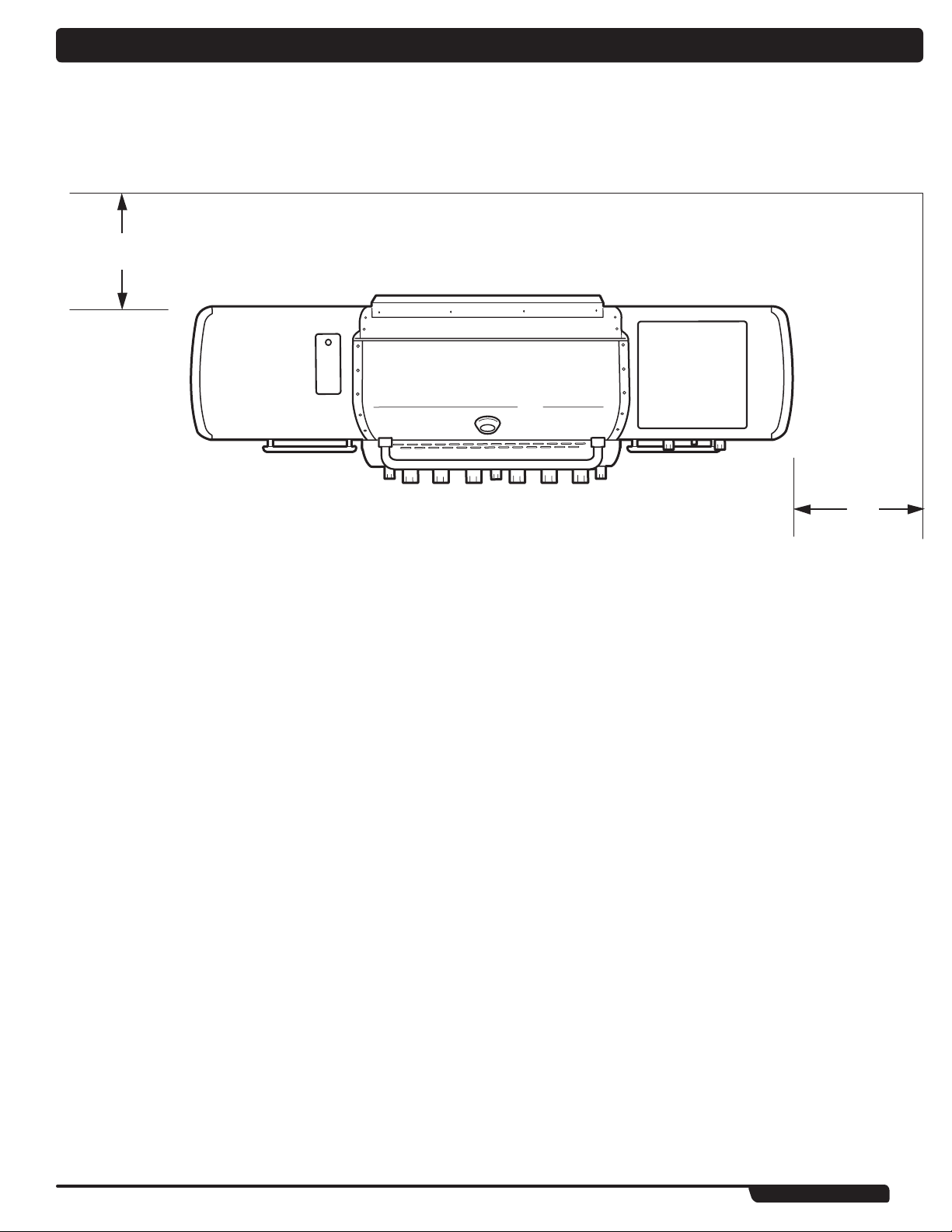

CoNSIDERATIoNS BEFoRE ASSEmBlINg THIS gRIll
CLEARANCE FROM SURFACES OR STRUCTURES
m WARNING: Clearance from any adjacent surface or structure
is 24" (610 mm) from the back and sides of the grill.
NOTE: If you have questions on what materials are considered
noncombustible, contact your local building materials supplier or fire
department.
CoNSIDERACIoNES ANTES DE ENSAmBlAR ESTA BARBACoA
SEPARACIÓN DE LAS SUPERFICIES O ESTRUCTURAS
m ADVERTENCIA: La separación de cualquier superficie o
estructura adyacente es de 24 pulg. (610 mm) de los lados
posterior y laterales de la barbacoa."
NOTA: Si tuviese cualquier pregunta sobre que materiales son considerados
no combustibles, póngase en contacto con su proveedor local de materiales
de construcción o con el cuerpo de bomberos.
CoNSIDERATIoNS AVANT D’ASSEmBlER CE gRIll
ESPACE DEGAGE PAR RAPPORT AUX SURFACES OU AUX
STRUCTURES
m MISE EN GARDE : L’espace dégagé par rapport à toute
surface ou structure adjacente est de 24" (610 mm) par rapport
à l’arrière et aux côtés du grill.
REMARQUE : Si vous avez des questions sur les matériaux qui sont
considérés comme non inflammables, veuillez contacter le fournisseur de
matériaux de construction le plus proche ou les pompiers.

4
HARDwARE lIST
ToolS NEEDED
m If any parts or hardware are damaged or missing, Contact the Customer Service Representative in
your area using the contact information on our website. Log onto www.weber.com®.
Hex Bolt - 4
(1/4 - 20 x 1/2 In.)
Screw - 11
(#10 - 16 x 3/4 In.)
Washer - 24
Screw - 20
(1/4 - 20 x 1/2 In.)
Plastic Plug - 11
J-clip - 16
Wrench - 1
Wire Shelf Frame Clip - 4
lISTA DE HERRAJES •
m Si cualquier herraje o pieza estuviese dañado o faltante, póngase en contacto con el Representante
de Atención al Cliente en su área utilizando la información de contacto en nuestro sitio web.
Conéctese a www.weber.com®.
Perno hexagonal - 4
(1/4 - 20 x 1/2 pulg.)
Tornillo - 11
(#10 - 16 x 3/4 pulg.)
Arandela - 24
Grapa del bastidor del
estante de alambre - 4
Tapón de plástico - 11
Grapa J - 16
HERRAmIENTAS REQUERIDAS •
Llave - 1
Tornillo - 20
(1/4 - 20 x 1/2 pulg.)
lISTE DE lA QUINCAIllERIE
m Si de la quincaillerie ou des pièces sont détériorées ou manquantes, veuillez contacter le
représentant du Service clientèle le plus proche à l’aide des coordonnées à votre disposition sur
notre site Internet. Connectez-vous sur www.weber.com®.
Boulon hexagonal - 4
(1/4 - 20 x 1/2 po.)
Vis - 11
(N°10 - 16 x 3/4 po.)
Rondelle - 24
Pince pour le cadre de
l’étagère métallique - 4
Fiche en plastique - 11
Pince en J - 16
oUTIlS NECESSAIRES
Clé - 1
Vis - 20
(1/4 - 20 x 1/2 po.)

5
mAIN gRIllINg UNIT PARTS lIST
Catch Pan Holder - 1
Flavorizer®Bar - 12
Smoker Bar - 1
Smoker Box - 1
Catch Pan - 1
Disposable Drip Pan - 2
Cooking Grate - 3
Warming Rack - 1
Battery Housing - 1
Rotisserie Spit - 1
Rotisserie Motor - 1
Slide-out Grease Tray - 1
Rotisserie Fork - 4
lISTA DE PIEZAS DE lA UNIDAD PRINCIPAl DE ASADo
Soporte del plato recolector - 1
Plato recolector - 1
Bandeja de goteo desechable - 2
Parrilla de cocción - 3
Rejilla para calentar - 1
Compartimiento de la batería - 1
Horquilla del asador rotativo - 4
Espetón del asador rotativo - 1
Motor del asador rotativo - 1
Bandeja deslizante de grasa - 1
Barra Flavorizer®- 12
Barra del ahumador - 1
Caja del ahumador - 1
lISTE DES PIECES DE l’UNITE PRINCIPAlE PoUR lA gRIllADE
Support pour égouttoir - 1
Egouttoir - 1
Egouttoir jetable - 2
Grille de cuisson - 3
Grille de maintien au chaud - 1
Logement des piles - 1
Fourche de la rôtissoire - 4
Broche de la rôtissoire - 1
Moteur de la rôtissoire - 1
Plateau amovible pour la
récupération des graisses - 1
Barre Flavorizer®- 12
Barre du fumoir - 1
Boîtier du fumoir - 1

6
lEFT CABINET PARTS lIST
Left Cabinet
Side Table - 1
Height-adjustable Leg - 2
Wire Shelf Frame - 2
Wire Shelf - 2
Left Cabinet
Water Deflector - 1
Left Cabinet Door - 1
Left Door Handle - 1
Left Cabinet
Bottom Panel - 1
Left Cabinet
Back Panel - 1
Paper Towel Holder - 1
Left Side End Skirt - 1
Left Frame - 1
lISTA DE PIEZAS DEl gABINETE IZQUIERDo
Mesa lateral del
gabinete izquierdo - 1
Deflector de agua del
gabinete izquierdo - 1
Puerta del gabinete izquierdo - 1
Asa de la puerta izquierda - 1
Panel inferior del
gabinete izquierdo - 1
Panel posterior del
gabinete izquierdo - 1
Portatoallas de papel - 1
Faldón extremo del lado izquierdo - 1
Bastidor izquierdo - 1
Pata de altura ajustable - 2
Bastidor del estante de alambre - 2
Estante de alambre - 2
lISTE DES PIECES DU mEUBlE DE gAUCHE
Meuble de gauche
Tablette latérale - 1
Meuble de gauche
Déflecteur à eau - 1
Porte du meuble de gauche - 1
Poignée de porte gauche - 1
Meuble de gauche
Panneau inférieur - 1
Meuble de gauche
Panneau arrière - 1
Support pour serviettes
en papier - 1
Jupe d’extrémité pour le
côté gauche - 1
Cadre de gauche - 1
Pied ajustable en hauteur - 2
Cadre de l’étagère métallique - 2
Etagère métallique - 2

7
SIDE BURNER CABINET PARTS lIST
Side Burner Lid - 1
Wok Ring (see Owner's Guide) -1
Side Burner Grate - 1
Side Burner inner Ring - 1
Side Burner Outer Ring - 1
Side Burner Head - 1
Side Burner Assembly- 1
Sideburner Cabinet
Water Deflector - 1
Side Burner
Cabinet Door - 1
Right Door Handle - 1
Side Burner Cabinet
Back Panel - 1
Side Burner Cabinet
Bottom Panel - 1
Right Frame -1
Side Burner Knob - 2
Height-adjustable Leg - 2
Wire Shelf Frame - 2
Left Cabinet Wire Shelf - 2
Right Side End Skirt - 1
lISTA DE PIEZAS DEl gABINETE DEl QUEmADoR lATERAl
Tapa del quemador lateral - 1
Aro del wok (ver Guía
del Propietario) - 1
Parrilla del quemador lateral - 1
Aro interno del quemador lateral - 1
Aro externo del quemador lateral - 1
Cabezal del quemador lateral - 1
Ensamble del quemador
lateral - 1
Deflector de agua del
gabinete del quemador lateral - 1
Puerta del gabinete del
quemador lateral - 1
Asa de la puerta derecha - 1
Panel posterior del gabinete del
quemador lateral - 1
Panel inferior del gabinete
del quemador lateral - 1
Faldón extremo del lado derecho - 1
Perilla del quemador lateral - 2
Pata de altura ajustable - 2
Bastidor del estante de alambre - 2
Estante de alambre - 2
Bastidor derecho - 1
lISTE DES PIECES DU mEUBlE DU BRUlEUR lATERAl
Pied ajustable en hauteur - 2
Couvercle du brûleur latéral - 1
Bague pour wok (voir le
Mode d’emploi) - 1
Grille du brûleur latéral - 1
Bague interne du brûleur latéral - 1
Bague externe du brûleur latéral - 1
Tête du brûleur latéral - 1
Assemblage du brûleur
latéral - 1
Meuble du brûleur latéral
Déflecteur à eau - 1
Brûleur latéral
Porte du meuble - 1
Poignée de porte droite - 1
Meuble du brûleur latéral
Panneau arrière - 1
Panneau inférieur du meuble
du brûleur latéral - 1
Jupe d’extrémité pour le côté droit - 1
Bouton du brûleur latéral - 2
Cadre de l’étagère métallique - 2
Etagère métallique - 2
Cadre droit - 1

8
13-
mRemove protective film from all stainless steel surfaces before using grill.
mRetire la película protectora de todas las superficies de acero inoxidable antes de utilizar la barbacoa.
mRetirez la pellicule de protection de toutes les surfaces en acier inoxydable avant d’utiliser le grill.

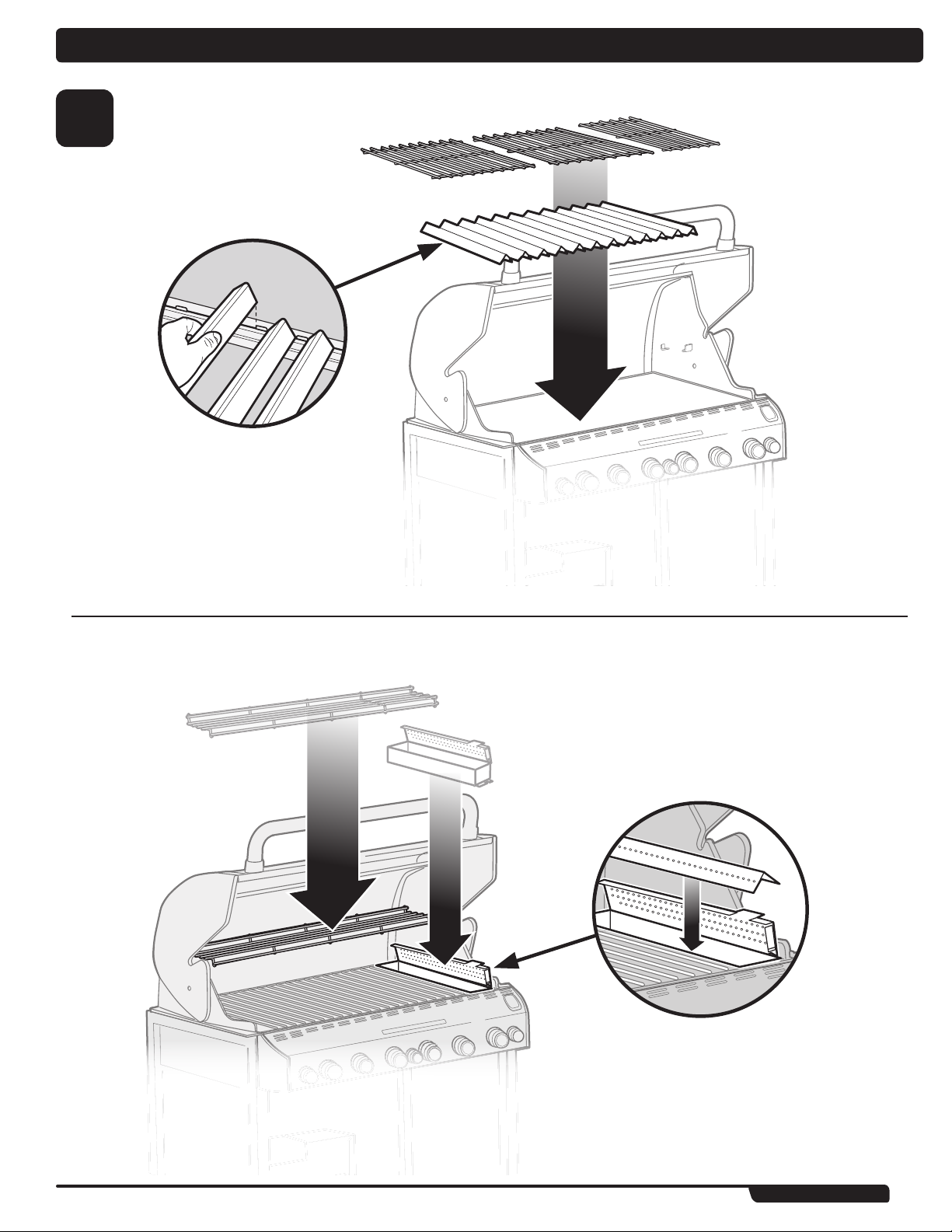

www.wEBER.Com®9
2

10
cd3
1-1/2" (38 mm)
Adjust legs on the Main Grilling Unit
Your patio may not be a level surface, which is why your Grill Center
is equipped with height-adjustable legs. The legs on the main grilling
unit are pre-set to their minimum height of 3/4". You will need to slightly
extend these legs, which shall allow levelling adjustments to be made
as assembly progresses.
1) Use an adjustable wrench and turn clockwise to extend the height-
adjustable legs to 1½ inches (38 mm).
mDo not extend legs beyond 1½ inches (38mm).
mBe sure to level Main Grilling Unit front
to back and side to side. Use cooking
grates as levelling surface. Make further
adjustments to legs (if necessary).
Ajuste las patas de la Unidad Principal de Asado
La superficie de su patio podría no estar nivelada, por cuya razón el
Centro de Asado está equipado con patas de altura ajustable. Las
patas en la unidad principal de asado están preajustadas a su nivel
mínimo de altura de 3/4 pulg. Necesitará extender ligeramente estas
patas, las cuales le permitirán realizar los ajustes de nivelado en la
medida que el ensamblaje progrese.
1) Use una llave ajustable para girar las patas de altura ajustable en
sentido de las agujas del reloj y extenderlas a 1½ pulgada (38 mm).
mNo extienda las patas más allá de 1½ pulgada (38 mm).
mAsegúrese de nivelar la Unidad Principal
de Asado de atrás hacia adelante y
de lado a lado. Utilice las parrillas de
cocción como superficie de nivelación.
Si fuese necesario, haga más ajustes a
las patas.
Ajustez les pieds sur l’Appareil principal pour la grillade
Il est possible que la surface de votre patio ne soit pas plane, c’est
pour cela que votre Grill Center est équipé de pieds ajustables en
hauteur. Les pieds sur l’Appareil principal pour la grillade sont préréglés
à leur hauteur minimale de 3/4" (1,90 cm). Vous aurez besoin
d’allonger légèrement ces pieds, ce qui permettra des ajustements de
mise à niveau au fur et à mesure pendant l’assemblage.
1) Utilisez une clé à molette et tournez dans le sens des aiguilles d’une
montre pour allonger les pieds ajustables en hauteur jusqu’à 1½
pouces (38 mm).
mN’allongez pas les pieds au-delà de 1½ pouces (38 mm).
mAssurez-vous de mettre à niveau
l’Appareil principal pour la grillade
d’avant en arrière ainsi que latéralement.
Utilisez les grilles de cuisson comme
surface de nivelage. Effectuez des
ajustements supplémentaires sur les
pieds (si nécessaire).

www.wEBER.Com®11
4
5
D
D
D
A
C
B
Requires 3 “D”alkaline batteries (included). Use alkaline
batteries only. Do not mix old and new batteries or different types
of batteries (standard, alkaline, or rechargeable).
Requiere 3 baterías alcalinas "D" (incluidas). Use solamente
baterías alcalinas. No mezcle baterías nuevas con viejas o
diferentes tipos de baterías entre sí (normales, alcalinas o
recargables).
Nécessite 3 piles alcalines“D” (fournies). Utilisez des piles
alcalines uniquement. Ne mélangez pas des piles usagées
et des piles neuves ou différents types de piles (standards,
alcalines, or rechargeables).

12
6
ACB

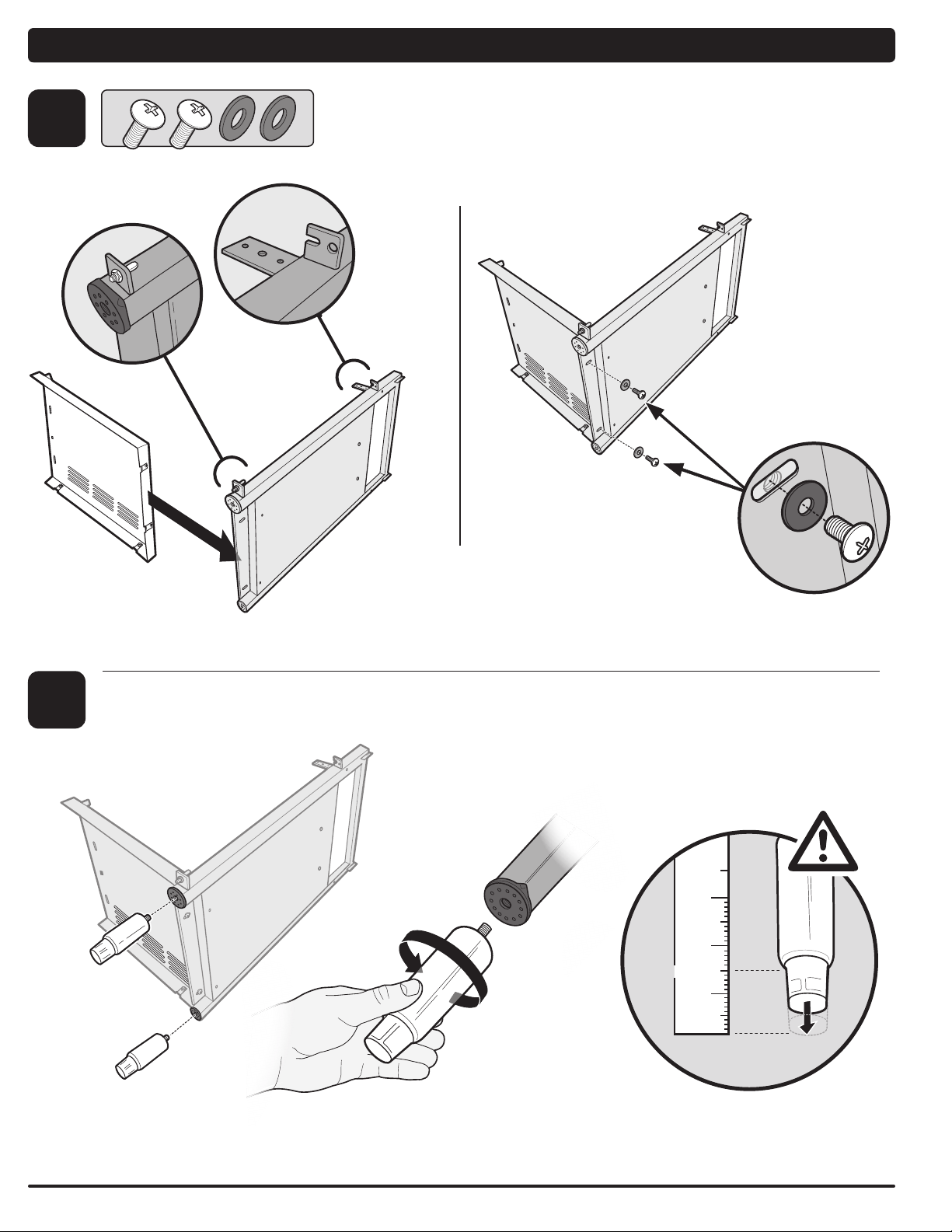

lEFT CABINET ASSEmBlY
ENSAmBlAJE DEl gABINETE IZQUIERDo • ASSEmBlAgE DU mEUBlE DE gAUCHE

www.wEBER.Com®13
7
8
1-1/2" (38 mm)

14
9
10
2-

www.wEBER.Com®15
11 2-

16
12

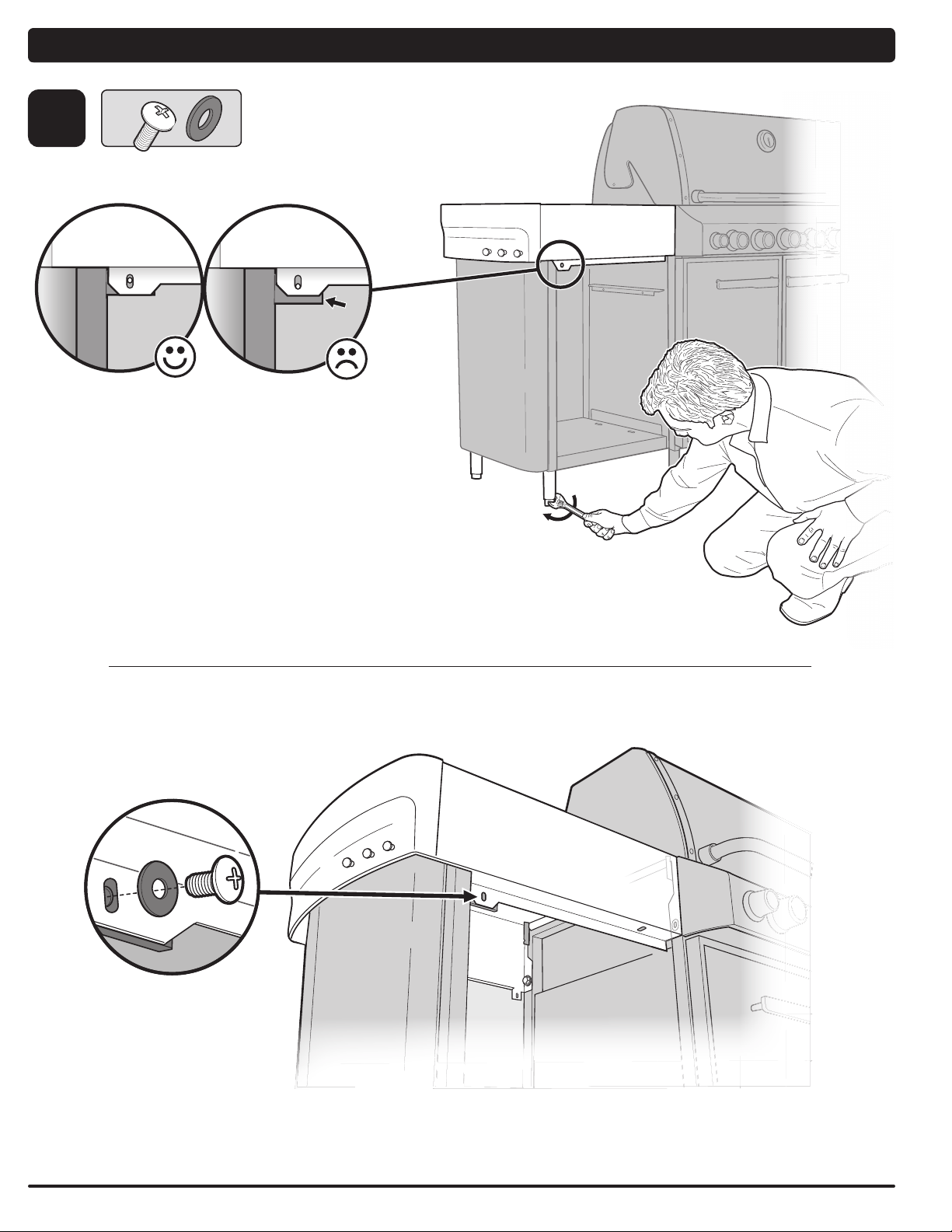

Bottom edge of stainless steel tab must align with frame tab.
Adjust the Left Cabinet legs to achieve proper tab alignment
(if necessary).
El borde inferior de la pestaña de acero inoxidable debe
quedar alineada con la pestaña del bastidor. Ajuste las patas
izquierdas del gabinete para lograr alinear correctamente la
pestaña (si fuese necesario).
L’extrémité inférieure de la languette en acier inoxydable doit
s’aligner avec la languette du cadre. Ajustez les pieds du
meuble de gauche afin de réaliser un alignement correct de
la languette (si nécessaire).

www.wEBER.Com®17
13
REAR VIEW •
FRONT VIEW •
VISTA POSTERIOR
VISTA FRONTAL
• VUE DE L’ARRIERE
• VUE DE L’AVANT

18
14
15
Level the Left Cabinet front to back and
side to side.
REAR VIEW •
Nivele el Gabinete Izquierdo de adelante
hacia atrás y de lado a lado.
VISTA POSTERIOR
Mettez à niveau le Meuble de gauche
d’avant en arrière ainsi que latéralement.
• VUE DE L’ARRIERE

www.wEBER.Com®19
16
ACB
17

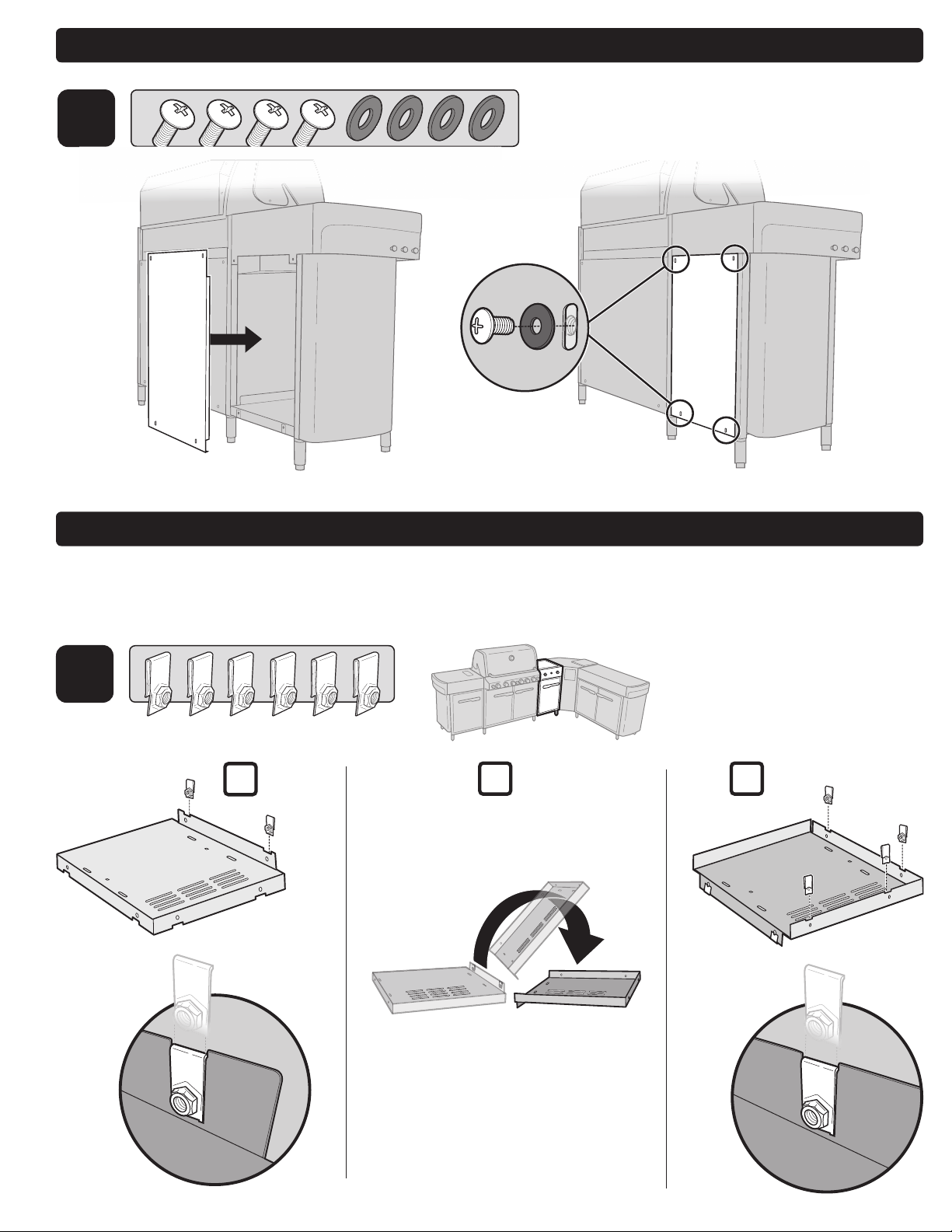

SIDEBURNER CABINET ASSEmBlY
ENSAmBlAJE DEl gABINETE DEl QUEmADoR lATERAl
ASSEmBlAgE DU mEUBlE DU BRUlEUR lATERAl

20
18
19
1-1/2" (38 mm)
