welldana C105S User manual

19112009
C105S
Control unit
Steuerzentrale
4 x 0,25
6 x 0,25
l=4 m

2
CONTENTS
1. CONTROL UNIT C105S..............................................3
1.1. General............................................................3
1.2. Technical Information ........................................3
2. INSTRUCTIONS FOR USE...........................................4
2.1. Selecting presetting times and duration of
preset time..............................................................5
2.2. Presetting times................................................5
2.3. Duration of preset time ......................................5
3. INSTRUCTIONS FOR INSTALLATION ............................6
3.1. Removing the front............................................6
3.2. Fixing the device to the wall...............................6

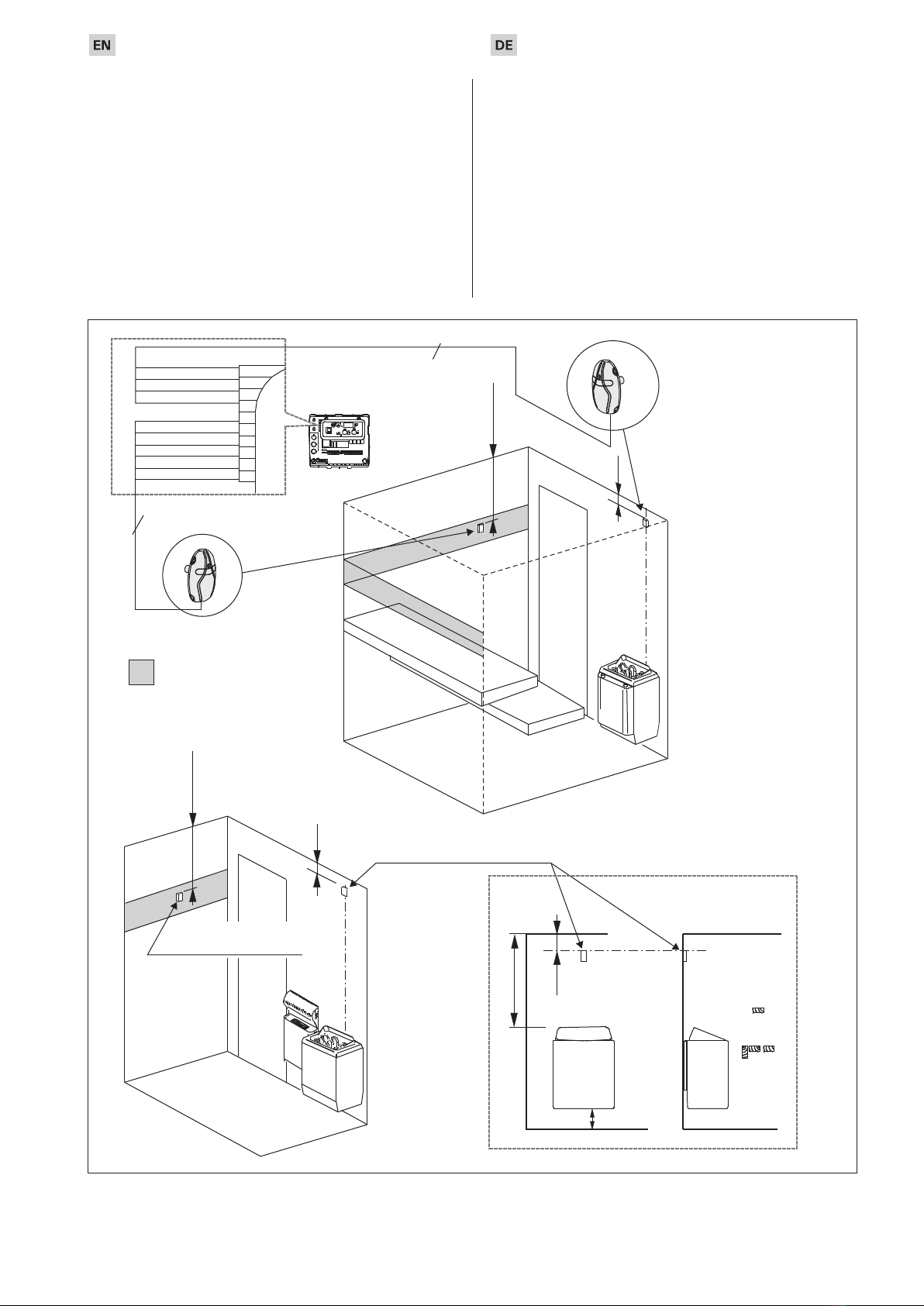

3.3. Mounting the sensors ........................................7
3.4. Electrical Connections........................................9
230 V 3~, 220 V 3~............................................13
INHALT
1. STEUERGERÄT C105S...............................................3
1.1. Allgemeines......................................................3
1.2. Technische Daten..............................................3
2. BEDIENUNGSANLEITUNG...........................................4
2.1. Wahl der Vorwahl- und der Einschaltzeit...............5
2.2. Vorwahlzeit......................................................5
2.3. Einschaltzeit ....................................................5
3. INSTALLATIONSANLEITUNG ......................................6
3.1. Entfernen des Deckels .......................................6
3.2. Montage an der Wand .......................................6
3.3. Montage der Fühlergehäuse................................7
3.4. Elektrische Anschlüsse.......................................9
230 V 3~, 220 V 3~............................................13

3
1. STEUERGERÄT C105S1. CONTROL UNIT C105S
1.1. Allgemeines
Mit dem Steuergerät wird der Elektrosaunaofen und
der Verdampfer der Sauna oder deren Kombination,
der Combi-Saunaofen, bedient.
Die Funktionen des Steuergeräts werden von den
Komponenten des Fühlergehäuses gesteuert/geregelt.
In dem Fühlergehäuse befinden sich ein Temperatur-
fühler und ein Überhitzungsschutz. Ein NTC-Thermi-
stor tastet die Temperatur ab, und der rückstellbare
Überhitzungsschutz unterbricht beim Auftreten eines
Defekts die Stromzufuhr zum Saunaofen (der Überhit-
zungsschutz kann durch Drücken der entsprechenden
Taste zurückgestellt werden, siehe Abb. 6).
Das Gerät ist mit einem Temperaturfühler und ei-
nem Feuchtesensor ausgestattet, die vorschriftsmä-
ßig am Steuergerät anzuschließen sind.
1.2. Technische Daten
1.1. General
The purpose of the C105S control unit is to control
an electric sauna heater and steamer, or a Combi
heater, which is their combined version.
The components of the sensor box monitor the
functioning of the control unit. The temperature
sensor and the overheat protector are located in the
sensor box. The temperature is sensed by an NTC
thermistor, and there is an overheat protector that
can be reset. In case of malfunction, this overheat
protector will cut off the heater power permanently
(the overheat protector can be reset by pressing the
reset button, see Figure 6).
The unit is equipped with a temperature sensor and
a humidity sensor, both of which must be connected
to the unit in accordance with instructions.
1.2. Technical Information
Power supply/Netzspannung 400 V 3N AC
Load/Anschlussleistung Max. 10,5 kW
Heater control/Saunaofensteuerung U, V, W 3500 W/ Phase
Steamer control/Verdampfersteuerung W1 3500 W
NOTE! W and W1 alternate when the steamer and
heater controls are in operation/
ACHTUNG! W und W1 wechseln sich ab, wenn
Saunaofen- und Verdampfersteuerung in
Betrieb sind
Safety category/Schutzart IPX4
Mounted outside sauna and washroom area in
dry location.
Installation außerhalb des Sauna- und
Waschraums an einem trockenen Ort
Duration of preset time 4 h (can be changed)
Einshaltzeit 4 h (kann geändert werden)
Presetting times/Vorwahlzeit 0–12 h
Temperature regulator/Temperaturregelung
•Sauna 40 ºC–110 ºC
•Steamer Humidity setting determines max. temperature
in sauna.
•Verdampfer Von der Feuchtigkeitseinstellung hängt die
max. Temperatur der Sauna ab.
Humidity setting RH/rF 10 %–95 % when max. temperature
is 100 ºC–40 ºC
Feuchtigkeitseinstellung RH/rF 10 %–95 % wobei die max. Temperatur
beträgt 100 ºC–40 ºC
Sensors 1. Temperature sensor, Overheating limiter (cable 4 m)/
Fühler Temparaturfühler, Überhitzungsschutz (Kabel 4 m)
2. Humidity sensor (cable 4 m)/Feuchtesensor (Kabel 4 m)
Light switch/Lichtshalter Max. 100 W
Fan switch/Lüftungsschalter Max. 100 W
Error messages, see figure 7A/Fehlermeldungen, siehe Abbildung 7A
ER1 Temperature sensor measuring circuit broken.
Temperaturfühler-Messschaltkreis unterbrochen.
ER2 Temperature sensor measuring circuit short-circuited.
Kurzschluss im Temperaturfühler-Messschaltkreis.
Fix: Check the wiring and connections from connectors 3 and 4 to the sensor.
Behebung: Verkabelung und Anschlüsse von den Anschlüssen 3 und 4 an den Fühler prüfen.
ER3 Overheat limit’s measuring circuit broken.
Überhitzungsschutz-Messschaltkreis unterbrochen.

4
2. BEDIENUNGSANLEITUNG2. INSTRUCTIONS FOR USE
Bevor Sie den Ofen anschalten, bitte überprüfen,
dass keine Gegenstände auf dem Ofen oder in der
unmittelbaren Nähe des Ofens liegen.
Figure 1. Control unit connections and indicator lights
Abbildung 1. Schalter und Kontrolllampen des Steuergerätes
1. Hauptschalter
2. Bifunktioneller Steuerschalter des Verdampfers
Betätigen des Knopfes: Einschalten des Ver-
dampfers
Zweites Drücken des Knopfes: Ausschalten
des Verdampfers
Drehen des Knopfes: Einstellen der gewünsch-
ten Feuchtigkeit 20 %…95 % rF. Kontrolllam-
pe 12 blinkt während des Einstellens.
3. Bifunktioneller Steuerschalter des Saunaofens
Betätigen des Knopfes: Einschalten des Sau-
naofens
Zweites Drücken des Knopfes: Ausschalten
des Saunaofens
Drehen des Knopfes: Einstellen der gewünsch-
ten Saunatemperatur. Kontrolllampe 13 blinkt
während des Einstellens.
4. Steuerschalter der Lüftungsanlage der Sauna
max. 100 W
5. Steuerschalter der Saunabeleuchtung max. 100 W
6. Anzeige. Zeigt abwechselnd die Temperatur
und die Feuchtigkeit in der Sauna an. Die
Temperatur, wenn die Kontrolllampe 13
leuchtet, und die Feuchtigkeit, wenn die
Kontrolllampe 12 leuchtet.
7. Die Kontrolllampe leuchtet, wenn im Verdampfer
kein Wasser mehr vorhanden ist.
8. Kontrolllampe grün – Verdampfer eingeschaltet
Kontrolllampe blinkt – Vorwahlzeit gewählt
9. Kontrolllampe grün – Saunaofen eingeschaltet
Kontrolllampe blinkt – Vorwahlzeit gewählt
10. Die Kontrolllampe leuchtet, wenn die Lüftung
eingeschaltet ist.
•
•
•
•
•
•
Before you switch the heater on check always that
there aren’t any things over the heater or in the
near distance of the heater.
1. Master switch
2. Steamer’s dual function control switch
•knob pushed once: steamer on
• knob pushed again: steamer off
• knob turned: select desired relative humidity
20 %–95 %. Indicator light 12 flashes whilst
adjustment is made.
3. Heater’s dual function control switch
• knob pushed once: heater on
• knob pushed again: heater off
• knob turned: select desired sauna bath
temperature. Indicator light 13 flashes whilst
adjustment is made.
4. Fan switch max. 100 W
5. Sauna light switch max 100 W
6. Screen. Displays sauna temperature
(indicator lamp 13 glows) and humidity
(indicator lamp 12 glows) alternatively.
7. Indicator lamp glows when water in steamer
has run out.
8. Indicator light green – steamer on
Indicator light flashes – preset time selected
9. Indicator light green – heater on
Indicator light flashes – preset time selected
Fix: Press the overheat limit reset button. Figure 6.
Check the wiring and connections from connectors 1 and 2 to the sensor.
Behebung: Rücksetzknopf des Überhitzungsschutzes drücken. Abbildung 6.
Verkabelung und Anschlüsse von den Anschlüssen 1 und 2 an den Fühlern prüfen.
ER5 Humidity sensor’s temperature measuring circuit open.
Temperatur-Messschaltkreis des Feuchtesensors unterbrochen.
ER6 Humidity sensor’s temperature measuring circuit short-circuited.
Kurzschluss im Temperatur-Messschaltkreis des Feuchtesensors.
Fix: Check the wiring and connections from connectors 5 and 6 to the sensor.
Behebung: Verkabelung und Anschlüsse von den Anschlüssen 5 und 6 an den Fühlern prüfen.
Display shows all the time only the selected humidity value.
Das Display zeigt immer nur den gewählten Feuchtewert an.
Fix: Check the wiring from connectors 7, 8, 9 and 10 to the humidity sensor.
Behebung: Verkabelung von den Anschlüssen 7, 8, 9 und 10 an den Feuchtesensor prüfen.

5
11. Die Kontrolllampe leuchtet, wenn die
Beleuchtung eingeschaltet ist.
12. Wenn die Kontrolllampe leuchtet, zeigt die
Anzeige die Feuchtigkeit an.
13. Wenn die Kontrolllampe leuchtet, zeigt die
Anzeige die Temperatur an.
14. Wenn die Kontrolllampe leuchtet, zeigt die
Anzeige die Vorwahlzeit an.
2.1. Wahl der Vorwahl- und der Einschaltzeit
Die Wahl der Zeiten kann erst erfolgen, wenn die
Saunaofen- und/oder Verdampferfunktion einge-
schaltet ist (Schalter 2 und/oder 3).
2.2. Vorwahlzeit
Wenn sich der Saunaofen erst nach einer im Voraus
eingestellten Zeit einschalten soll, muss der Steuer-
schalter (3) ca. 3 Sekunden lang gedrückt gehalten
werden, worauf das Steuergerät in den Zeiteinstell-
modus übergeht. Auf der Anzeige erscheint die Zahl
3.9 (Werkeinstellung), das ist die Einschaltzeit in
Stunden. Wenn Sie den Knopf des Steuerschalters
(3) im Uhrzeigersinn drehen, öffnen sich die Relais
(ein Knacken ist zu hören), der Strom am Sauna-
ofen wird abgeschaltet, die Stundenzahl der Vor-
wahlzeit erscheint und wächst von 0.0 bis 18.0 an.
Die Zeiteinstellung wird so belassen, dass sie die
gewünschte Vorwahlzeit anzeigt. Die eingestellte
Vorwahlzeit läuft in Schritten von 0.1 Stunden zu-
rück und der Saunaofen schaltet sich ein, wenn die
Vorwahlzeit abgelaufen ist. Die Kontrolllampen 14
(Vorwahlzeit), 8 (Verdampfer) und 9 (Saunaofen)
blinken solange, bis sich der Saunaofen einschaltet.
Ab dem eingestellten Zeitpunkt bleibt der Sauna-
ofen 3.9 Stunden (Werkeinstellung) eingeschaltet,
wenn er nicht bereits früher am Steuerschalter (3)
des Steuergeräts ausgeschaltet wird.
2.3. Einschaltzeit
Wenn man den bifunktionellen Steuerschalter (3)
des Steuergeräts 3 Sekunden lang gedrückt hält,
geht das Steuergerät in den Zeiteinstellmodus über.
Auf der Anzeige erscheint die Zahl 3.9 (Werkein-
stellung), das ist die Einschaltzeit in Stunden. Eine
kürzere Einschaltzeit erhält man, indem man den
Schalter entgegen dem Uhrzeigersinn dreht. Die
Zahlen auf der Anzeige verkleinern sich von 3.9
bis 0.0. Die Zeiteinstellung wird so belassen, dass
sie die gewünschte Einschaltzeit anzeigt. Die ein-
gestellte Einschaltzeit läuft in Schritten von 0.1
Stunden zurück und der Saunaofen und/oder Ver-
dampfer schaltet sich aus, wenn die Einschaltzeit
abgelaufen ist.
10. Indicator light glows, when fan is on
11. Indicator light glows when sauna lights are on
12. When indicator light is glowing humidity count
appears in screen
13. When indicator light is glowing temperature
appears in screen
14. When indicator light is glowing preset time
appears in screen
2.1. Selecting presetting times and duration
of preset time
Times can only be selected when the heater and/or
steamer function is switched on (switches 2 and/or 3).
2.2. Presetting times
If you wish the heater to come on within a pre-
selected time, keep control switch (3) pressed
down for approximately 3 seconds, and the control
unit will go into timer operation mode. The figure
3.9 (factory-set) will appear in the screen, which is
the duration of the preset time in hours. If you turn
the control switch (3) knob clockwise, the relays
disconnect (a clicking sound is heard), the heater
switches off and the presetting time values start
to increase from 0.0 to 18.0. Use the timer setting
to show the desired preset time. The display will
gradually count down the hours to zero, when the
heater will come on. Indicator lights 14 (presetting
times), 8 (steamer), and 9 (heater) will flash until
the heater comes on. The heater will come on
automatically for 3.9 hours after this set time
(factory set) unless the heater is switched off earlier
by means of control switch (3) on the control unit.
2.3. Duration of preset time
If the dual-function control switch (3) on the control
unit is kept pressed down for 3 seconds the control
unit will go into timer operation mode. The figure
3.9 (factory-set) will appear in the screen, which is
the duration of the preset time in hours. A shorter
preset time can be selected by turning the switch
anticlockwise. The values on the screen go from
3.9 down to 0.0. Use the timer setting to show the
desired preset time. The display will gradually count
down the hours to zero, when the heater and/or
steamer will switch off.

6
3. INSTALLATIONSANLEITUNG3. INSTRUCTIONS FOR INSTALLATION
Figure 5. Instructions for connecting the sensor
wires to the terminal strip
Abbildung 5. Anleitung zur Installation der Fühlerkabel
an der Anschlussleiste
Figure 4. Fixing the device to the wall
Abbildung 4. Montage des Gerätes an der Wand
Figure 3. Removing the front
Abbildung 3. Entfernen des Deckels
3.1. Removing the front
The front can be removed by inserting the tip of
a screwdriver in the clasp groove on top. See
figure 3.
3.2. Fixing the device to the wall
There are holes for three (3) screws on the underside
of the control unit, allowing the device to be fixed
to the wall. See figure 4.
3.1. Entfernen des Deckels
Der Deckelteil löst sich am oberen Rand, wenn die
Zunge, die den Deckel blockiert, mit einem Schrauben-
zieher heruntergedrückt wird. Siehe Abb. 3.
3.2. Montage an der Wand
Im Basisteil des Steuergerätes befinden sich Löcher
für drei (3) Schrauben, mit denen das Gerät an der
Wand montiert wird. Siehe Abb. 4.
Figure 6. Reset button for overheat protector
Abbildung 6. Rücksetzknopf des Überhitzungsschutzes
1
!
2
Figure 2. Mounting the control unit
Abbildung. 2. Montage des Steuergeräts an der Wand
!
!
The control unit should be
mounted outside the steam
room in a dry location (air
temperature >+0 ºC).
Note! The control unit must
not be embedded in the wall
structure. See figure 2.
Das Steuergerät wird au-
ßerhalb der Saunakabine an
einem trockenen Ort (Umge-
bungstemperatur >+0 °C).
Achtung! Das Steuergerät
darf nicht in der Wand ver-
senkt werden. Siehe Abb. 2.

7
Figure 7A. The location of the C105S control unit temperature and humidity sensor boxes when used with wall-
mounted heaters.
Abbildung 7A. Ort für das Temperaturfühler- sowie Feuchtesensorgehäuse des Steuergerätes C105S bei
wandmodellen der Saunaöfen.
3.3. Mounting the sensors
To control wall-mounted Combi heaters and heaters
and steamers as separate units (Harvia SS20) in the
sauna by means of the control unit a temperature
sensor, connected to the unit, must be mounted
on the sauna wall above the heater in line with
the midpoint of the heater’s breadth and 100 mm
below the ceiling.
The humidity sensor must be mounted on the
sauna wall as far away as possible from the heater
and 500–700 mm below the ceiling.
When the C105S control unit is being used to
control a Combi heater standing on the floor or
3.3. Montage der Fühlergehäuse
Zur Steuerung sowohl des Saunaofens als auch des
separaten Verdampfers der Wandmodelle der Com-
bi-Saunaöfen (Harvia SS20) mit dem Steuergerät
C105S muss der an das Steuergerät anzuschließen-
de Temperaturfühler oberhalb des Saunaofens an der
Saunawand auf der Mittellinie der Saunaofenbreite
100 mm unterhalb der Decke installiert werden.
Der Feuchtesensor muss an der Saunawand mög-
lichst weit entfernt vom Saunaofen 500–700 mm
unterhalb der Decke installiert werden.
Zur Steuerung eines Standmodells des Combi
Saunaofens oder eines separaten Verdampfers und
1
2
3
4
5
6
7
8
9
10
KV50SE
KV60SE
KV80SE
KV90SE
D23E
D36E
KV30E
KV45E
KV60E
KV80E
M45E
M60E
M80E
M90E
KIP45E
KIP60E
KIP80E
KIP90E min. 150
100
100
min. 500 max. 700
min. 500 max. 700
min. 1100
100
4 x 0,25 mm²
6 x 0,25 mm²
C105S
2. HUMIDITY SENSOR
FEUCHTESENSOR
1. TEMPERATURE SENSOR
TEMPERATUR FÜHLER
2. HUMIDITY SENSOR
FEUCHTESENSOR
1. TEMPERATURE SENSOR
TEMPERATURFÜHLER
PERMITTED AREA
ERLAUBTE FLÄCHE
WHITE/WEIß
BLUE/BLAU
RED/ROT
GREEN/GRÜN
GRAY/GRAU
YELLOW/GELB
WHITE/WEIß
BLUE/BLAU
RED/ROT
YELLOW/GELB

8
eines Standmodells des Saunaofens mit dem Steu-
ergerät C105S muss der an das Steuergerät an-
zuschließende Temperaturfühler oberhalb des Sau-
naofens an der Saunawand auf der Mittellinie des
Saunaofens 100 mm unterhalb der Decke installiert
werden. Der Temperaturfühler kann auch oberhalb
des Saunaofens an der Decke in 200 mm Abstand
zur Senkrechten im Mittelpunkt des Saunaofenran-
des installiert werden.
Achtung! In der Tabelle ist für den Saunaofen auch
der max. Abstand zu derjenigen Wand angegeben,
an der der Temperaturfühler installiert wird.
Achtung! Der Temperaturfühler darf nicht näher
als 1000 mm an einen Mehrrichtungs-Luftschlitz
oder näher als 500 mm an einen Luftschlitz ange-
bracht werden, der vom Fühler wegzeigt. Siehe Ab-
bildung 8. Der Luftzug in der Nähe von Luftschlitzen
kühlt den Fühler ab, was zu ungenauen Tempera-
turmessungen am Steuergerät führt. Dies kann zu
einer Überhitzung des Ofens führen.
Achtung! Der temperaturfüler darf nicht direkt im
wirkungsbereich des aus dem verdampfer ausströ-
menden dampfes installiert werden.
a heater standing on the floor with a separate
steamer unit, a temperature sensor, connected
to the unit, must be mounted on the sauna wall
above the heater in line with the midpoint of the
heater’s breadth and 100 mm below the ceiling.
The temperature sensor may also be mounted in the
ceiling above the heater at a distance of 200 mm
from the vertical line from the midpoint of the edge
of the heater.
Note! The table also gives the maximum distance
for the heater from the wall in which the temperature
sensor has been mounted.
Note! Do not install the temperature sensor closer
than 1000 mm to an omnidirectional air vent or
closer than 500 mm to an air vent directed away
from the sensor. See figure 8. The air flow near
an air vent cools down the sensor, which gives
inaccurate temperature readings to the control unit.
As a result, the heater might overheat.
Note! The temperature sensor must not be
mounted directly in the way of the steam released
from the steamer.
Figure 7B. The location of the C105S control centre temperature and humidity sensor boxes when
used with heaters standing on the floor.
Abbildung 7B. Ort für das Temperaturfühler- sowie Feuchtesensorgehäuse
des Steuergerätes C105S bei Standmodellen der Saunaöfen.

9
Table 1.
Tabelle 1.
C105S + SS20 + HEATER/SAUNAOFEN
3-phase connection/3-Phase Anschluss
360° 180°
>1000 mm
>500 mm
Figure 8. Sensor’s minimum distance from an air vent
Abbildung 8. Mindestabstand des Fühlers zu Luftschlitzen
3.4. Electrical Connections 3.4. Elektrische Anschlüsse
1
L3
W
W1
PU3U2 N
1
2
3
4
5
6
7
8
9
10
L2
L1
N
NN L1
400V/230V 3N
N UL2 L3 V
C105S
PE
234
380V/220V 3N
K
AC
A
MN
W1
L P N
12
4
STEAMER SS20
N U V W
4 x 0,25 mm²
6 x 0,25 mm² l=4 m
WHITE/WEIß
YELLOW/GELB
RED/ROT
WHITE/WEIß
RED/ROT
YELLOW/GELB
HUMIDITY SENSOR
FEUCHTESENSOR
HUMIDITY SENSOR FEUCHTESENSOR
BLUE/BLAU
FAN
max. 100 W
LÜFTER
GREEN/GRÜN
GRAY/GRAU
LIGHT
THERMOSTAT
LICHT
OVERHEAT PROTECTOR/ÜBERHITZUNGSSCHUTZ
max. 100 W
HEATER
SAUNAOFEN
max. 10.5 kW
BLUE/BLAU SENSOR
FÜHLER
FUSES
SICHERUNGEN
max. 100 W
VERTEILERDOSE
JUNCTION BOX
OPTION
POWER SUPPLY
HAUPTZENTRALE
RESIDUAL CURRENT
DEVICE
FEHLERSTROM-
SCHUTZSCHALTER

10
C105S+KV50SEA-KV90SEA (T7CA-T9CA)
C105S+KV50SE-KV90SE, T7C-T9C
Automatic filling/Automatische Wasserbefüllung
1
2 4
1
L3
KV50SE-90SE
T7C-T9C
W
W1
PU3U2 N
1
2
3
4
5
6
7
8
9
10
L2
L1
N
NN L1
400 V/230 V 3N~
N UL2 L3 V
C105S
PE
234
380 V/220 V 3N~
K
N W1 NN PU V W
A
B
A+B
A
4 x 0,25 mm²
6 x 0,25 mm² l=4 m
WHITE/WEIß
YELLOW/GELB
RED/ROT
WHITE/WEIß
RED/ROT
YELLOW/GELB
HUMIDITY SENSOR
FEUCHTESENSOR
HUMIDITY SENSOR FEUCHTESENSOR
BLUE/BLAU
FAN
max. 100 W
LÜFTER
POWER SUPPLY
HAUPTZENTRALE
GREEN/GRÜN
GRAY/GRAU
LIGHT
SENSOR
FÜHLER
LICHT
OVERHEAT PROTECTOR/ÜBERHITZUNGSSCHUTZ
max. 100 W
BLUE/BLAU
THERMOSTAT
FUSES
SICHERUNGEN max.100 W
VERTEILERDOSE
JUNCTION BOX
OPTION
SAUNAOFEN
HEATER
RESIDUAL CURRENT
DEVICE
FEHLERSTROM-
SCHUTZSCHALTER
1
L3
W
W1
PU3U2 N
1
2
3
4
5
6
7
8
9
10
L2
L1
N
NN L1
400V/230 V 3N~
N UL2 L3 V
C105S
PE
234
380V/220 V 3N~
K
N W1 NN PU V W
A
B
A+B
A
KV50SEA-90SEA
T7CA-T9CA
1
24
6 x 0,25 mm² l=4 m
4 x 0,25 mm²
WHITE/WEIß
YELLOW/GELB
RED/ROT
WHITE/WEIß
RED/ROT
YELLOW/GELB
HUMIDITY SENSOR
BLUE/BLAU
FAN
max. 100 W
LÜFTER
GREEN/GRÜN
GRAY/GRAU
LIGHT
SENSOR
FÜHLER
LICHT
OVERHEAT PROTECTOR/ÜBERHITZUNGSSCHUTZ
max. 100 W
BLUE/BLAU
THERMOSTAT
FUSES
SICHERUNGEN
max. 100 W
VERTEILERDOSE
JUNCTION BOX
OPTION
SAUNAOFEN
HEATER
FEUCHTESENSOR
HUMIDITY SENSOR FEUCHTESENSOR
RESIDUAL
CURRENT DEVICE
FEHLERSTROM-
SCHUTZSCHALTER
POWER SUPPLY
HAUPTZENTRALE

11
*) Heaters’ connections must be changed when using single phase connection.
Die Anschlüsse des Saunaofens müssen geändert werden, wenn ein einphasiger Anschluss erfolgt.
C105S+SS20+HEATER/SAUNAOFEN
C105S+KV50SE-KV90SE, T7C-T9C
1-phase connection/1-Phase Anschluss
1
W
W1
PU3U2 N
1
2
3
4
5
6
7
8
9
10
NN L1
230 V 1N~
N UL2 L3 V
C105S
234
220 V 1N~
K
C
C
C
C
C
MN L P N
12
4
STEAMER SS20
N U V W
PE
NN
*)!
N
L1
D
4 x 0,25 mm2
6 x 0,25 mm2l=4 m
WHITE/WEIß
YELLOW/GELB
RED/ROT
WHITE/WEIß
RED/ROT
YELLOW/GELB
HUMIDITY SENSOR
FEUCHTESENSOR
HUMIDITY SENSOR FEUCHTESENSOR
BLUE/BLAU
FAN
max. 100 W
LÜFTER
GREEN/GRÜN
GRAY/GRAU
LIGHT
SENSOR
FÜHLER
LICHT
OVERHEAT PROTECTOR/ÜBERHITZUNGSSCHUTZ
max. 100 W
HEATER
SAUNAOFEN
max. 10.5 kW
BLUE/BLAU
THERMOSTAT
FUSES
SICHERUNGEN
max. 100 W
VERTEILERDOSE
JUNCTION BOX
OPTION
SWITCH FOR
ALL-POLE
DISCONNECTION
SCHALTER FÜR
ALLPOLIGE
ABSCHALTUNG
POWER SUPPLY
HAUPTZENTRALE
RESIDUAL CURRENT
DEVICE
FEHLERSTROM-
SCHUTZSCHALTER
1
W
W1
PU3U2 N
1
2
3
4
5
6
7
8
9
10
NN L1N UL2 L3 V
C105S
234
K
B
C
C
C
C
PE
1
2 4
KV50SE-90SE
T7C-T9C
N W1 NN PU V W
4 x 0,25 mm2
6 x 0,25 mm2l=4 m
230 V 1N~
220 V 1N~
N
L1
D
WHITE/WEIß
YELLOW/GELB
RED/ROT
WHITE/WEIß
RED/ROT
YELLOW/GELB
HUMIDITY SENSOR
FEUCHTESENSOR
HUMIDITY SENSOR FEUCHTESENSOR
BLUE/BLAU
FAN
max. 100 W
LÜFTER
GREEN/GRÜN
GRAY/GRAU
LIGHT
SENSOR
FÜHLER
LICHT
OVERHEAT PROTECTOR/ÜBERHITZUNGSSCHUTZ
max. 100 W HEATER
SAUNAOFEN
BLUE/BLAU
THERMOSTAT
max. 100 W
VERTEILERDOSE
JUNCTION BOX
OPTION
FUSES
SICHERUNGEN
SWITCH FOR
ALL-POLE
DISCONNECTION
SCHALTER FÜR
ALLPOLIGE
ABSCHALTUNG
POWER SUPPLY
HAUPTZENTRALE
RESIDUAL CURRENT
DEVICE
FEHLERSTROM-
SCHUTZSCHALTER

12
C105S+K11GS–K15GS
3-phase connection/3-Phase Anschluss
400 V/230 V 3N~
L3
L2
L1
N
K11GS-
K15GS
380 V/220 V 3N~
PPE N L1 L2 L3 PE N U W1
K1 K2
PE
W W1
230 V 1N~
1234
PN N L1 UL2 L3 V
L1
N
U3 U2 K
1
2
3
4
5
6
7
8
9
10
NN
C105S
10A
220 V 1N~
1
2
4
A
B
D
EC
FUSES
SICHERUNGEN
POWER SUPPLY
HAUPTZENTRALE
JUNCTION BOX
VERTEILERDOSE
JUNCTION BOX
VERTEILERDOSE
HUMIDITY SENSOR
POWER SUPPLY
HAUPTZENTRALE LIGHT
LICHT
FEUCHTESENSOR
THERMOSTAT
FAN
LÜFTER
FUSE
SICHERUNG
SENSOR
FÜHLER
max. 100 W
OPTION
max. 100 W
max. 100 W
OVERHEAT PROTECTOR/ÜBERHITZUNGSSCHUTZ
SWITCH FOR
ALL-POLE
DISCONNECTION
SCHALTER FÜR
ALLPOLIGE
ABSCHALTUNG
6 x 0.25 mm2
4 x 0.25 mm2
WHITE/WEIß
YELLOW/GELB
RED/ROT
WHITE/WEIß
RED/ROT
YELLOW/GELB
BLUE/BLAU
GREEN/GRÜN
GRAY/GRAU
BLUE/BLAU
RESIDUAL
CURRENT
DEVICE
FEHLERSTROM-
SCHUTZSCHALTER
Model
Modell Output Leistung
kW
Heater output
Ofenleistung
kW
Vaporiser
Verdampfer
kW
Fuses
Sicherungen Cables 400 V 3N~ Kabel 400 V 3N~
mm2mm2mm2mm2
A A
K11GS 10,3 10,3 (2 x 1,5+2 x 2,15+3) 2,0 10 3 x 16 3 x 1,5 5 x 1,5 5 x 2,5 5 x 2,5
K13,5GS 13,5 13,0 (1,5+2 x 2+3 x 2,5) 2,0 10 3 x 20 3 x 1,5 5 x 1,5 5 x 4,0 5 x 2,5
K15GS 15,5 15,0 (6 x 2,5) 2,0 10 3 x 25 3 x 1,5 5 x 1,5 5 x 6,0 5 x 2,5
A
A A D ED CB

230 V 3~, 220 V 3~
Kiukaan tyyppi
Typ av aggregat
Heater type
Ofenmodell
Teho
Effekt
Power
Leistung
(kW)
Kiuasteho
Effekt av aggregat
Heater power
Ofen Leistung
(kW)
Höyrystin
Ånggenerator
Steamer
Verdampfer
(kW)
Kaapelit/Kablar/Cables/Kabel 230/220 V 3~
Sulakkeet
Säkringar
Fuses
Sicherungen
B
mm2
E
mm2
F
mm2
KV90SE 9 3 x 3 2 3 x 16A 2 x 2,5 3 x 2,5 3 x 6
KV80SE 8 3 x 2,67 2 3 x 16A 2 x 2,5 3 x 2,5 3 x 6
KV60SE 6 3 x 2 2 3 x 10A 2 x 1,5 3 x 1,5 3 x 2,5
KV50SE 5 3 x 1,5 2 3 x 10A 2 x 1,5 3 x 1,5 3 x 2,5
T9C 9 2 x 3,5 + 2 2 3 x 16A 2 x 2,5 3 x 2,5 3 x 10
T7C 7 3 + 2 + 2 2 3 x 16A 2 x 2,5 3 x 2,5 3 x 6
2.5 mm2
2.5 mm2
L3
L2
L1
L3
L3
W W1 PU3 U2 N
1
2
3
4
5
6
7
8
9
10
L2
L2
L1
L1
N
NN L1N UL2 L3 V
C105S
PE
K
4 3 2 1
1
2 4
N W1 NN PU V WN W1 NN PU V W
1
24
E
F
E
E
B
KIUAS/AGGREGAT/
HEATER/SAUNAOFEN
KV50SE-90SE
T7C-T9C
KIUAS/AGGREGAT/
HEATER/SAUNAOFEN
KV50SEA-90SEA
T7CA-T9CA
OPTIO
OPTION
max.
100 W
ANTURI/GIVARE/
SENSOR/FÜHLER
TUULETIN
FLÄKT
FAN
LÜFTER
max. 100 W
YLIKUUMENEMISSUOJA/ÖVERHETTNINGSSKYDD/
OVERHEAT PROTECTOR/ÜBERHITZUNGSSCHUTZ
TERMOSTAATTI/TERMOSTAT/THERMOSTAT
KAIKKINAPAINEN
AUKIKYTKENTÄ/
BRYTARE FÖR ALLPOLIG
UTKOPPLING/
SWITCH FOR ALL-POLE
DISCONNECTION/
SCHALTER FÜR ALLPOLIGE
ABSCHALTUNG
KOSTEUSANTURI/
FUKTIGHETSGIVARE/
HUMIDITY SENSOR/
FEUCHTESENSOR
VALKOINEN/VIT/
WHITE/WEIß
VALKOINEN/VIT/
WHITE/WEIß
SININEN/BLÅ/
BLUE/BLAU
PUNAINEN/RÖD/
RED/ROT
VIHREÄ/GRÖN/
GREEN/GRÜN
HARMAA/GRÅ/
GRAY/GRAU
KELTAINEN/GUL/
YELLOW/GELB
VALO
BELYSNING
LIGHT
LICHT
max. 100 W
SULAKKEET/SÄKRINGAR/
FUSES/SICHERUNGEN
SININEN/BLÅ/
BLUE/BLAU
PUNAINEN/RÖD/
RED/ROT
KELTAINEN/GUL/
YELLOW/GELB
SÄHKÖKESKUS/
ELEKTRISK CENTRAL/
POWER SUPPLY/
HAUPTZENTRALE/
KOSTEUSANTURI/FUKTIGHETSGIVARE/
HUMIDITY SENSOR/FEUCHTESENSOR
220 V 3 ~
230 V 3 ~
VIKAVIRTA-
SUOJAKYTKIN/
JORDFELS-
BRYTARE/
RESIDUAL CURRENT
DEVICE/
FEHLERSTROM-
SCHUTZSCHALTER
