WB00376
Coyote
Coyote corner cabinet
INSTRUCTION GUIDE
Coyote-Eckschrank
BEDIENUNGSANLEITUNG
Commode de coin Coyote
GUIDE D’UTILISATION
Coyote sarokszekrény
HASZNÁLATI ÚTMUTATÓ
Dulap de colț Coyote
GHID DE INSTRUCȚIUNI

EN IMPORTANT:
Save for electrical inspector’s use.
Installer: Leave installation instructions with the homeowner.
Homeowner: Keep installation instructions for future reference

Warnings
These are the most critical warnings summarized below.
***WARNING***
• If the instructions in this manual are not followed exactly, a re or explosion
may result, causing property damage, personal injury or death.
• Do not store or use gasoline or other ammable substances and liquids near
this or other appliance,
• Installation of this appliance must be done by a qualied, service agency or
gas supplier.
What to do if you smell gas
• Do not light any appliance
• Do not touch an electrical switch
• Immediately call the gas supplier from a neighbor’s phone
• Follow the gas supplier’s instructions
• If you cannot reach the gas supplier, call the re department

EN Welcome
Thank you for purchasing your Coyote corner cabinet Appliance! We
appreciate your business and we recommend that you read this entire
User’s Manual before operating your new appliance for the rst time.
This manual contains instructions on how to properly install and set up
your new range, as well as insights into the unique features that our
product offers. Please keep this manual for future reference, as it con-
tains answers to questions that you might have as you begin to cook.
Thank you
This manual applies to the following models’ series:
Model # WB00376 (Coyote corner cabinet)

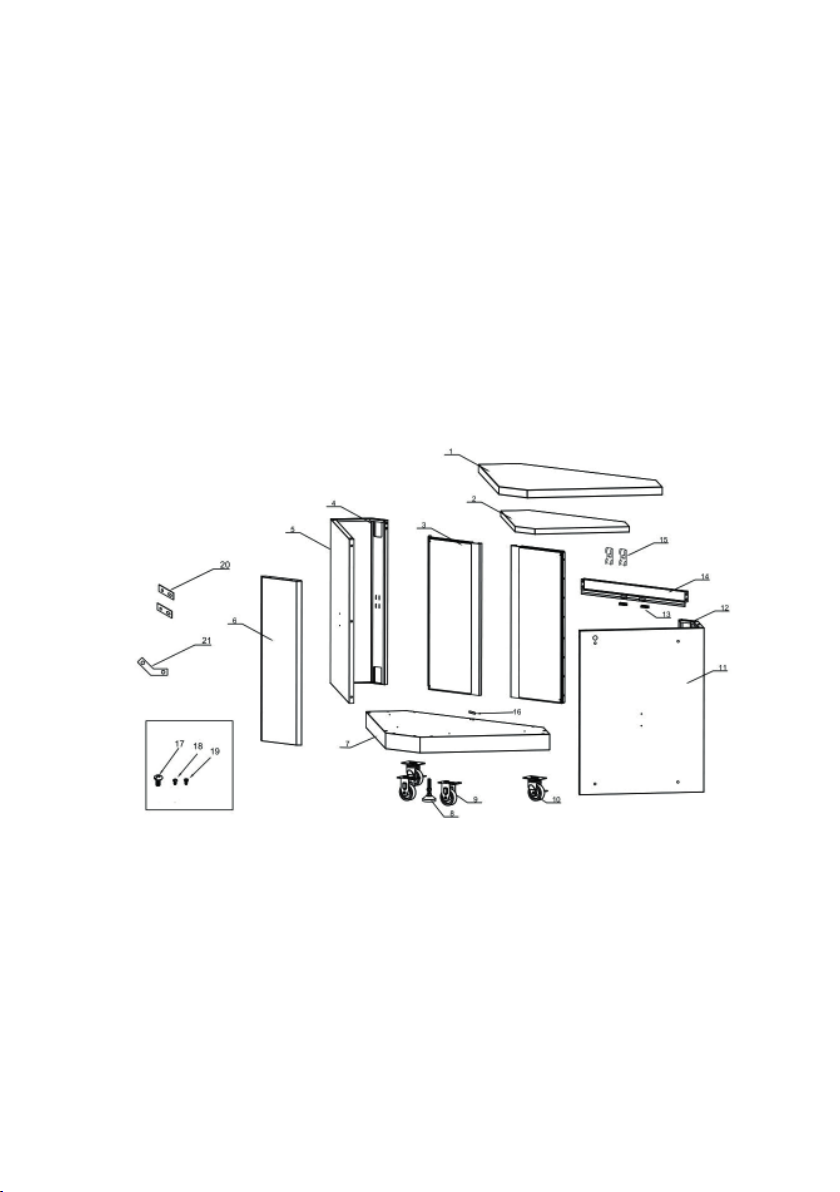

Parts Explosive Pictures

EN
Parts List
Explosive Part Name Quantity
1 Countertop welding assembly 1
2 Laminate welding assembly 1
3 Door welding assembly 2
4 Left side panel A welding assembly 1
5 Left side panel B welding assembly 1
6 Front panel welding assembly 1
7 Bottom panel welding assembly 1
8 Supporting leg 2
9 Fixed caster 2
10 Universal caster 2
11 Right side panel B welding assembly 1
12 Left side panel A welding assembly 1
13 Door magnetic 2
14 Beam welding assembly 1
15 Laminate welding holder 2
16 Door barrier strip 1
17 ¼” Philips thumb head screw with anti-slip design 58
18 Philips thumb head screw 2
19 at head screw 16
20 cabinet back connecting plate 2
21 corner cabinet front connecting plate 1

Product Dimension

EN Cabinet Installation
Step 1
1. Reverse the bottom welding part (Part # 7) and put 1 pc supporting
leg (Part # 8) to Part # 7. Use hand to adjust the leg to the suitable
position;
2. Use 16 pcs ¼” at Philip’s head screw (Part #17) to connect 2 pcs
xed casters (Part # 9) and 2 pcs universal casters with brake (Part
# 10) to Part #7;
3. Reverse Part # 7 and use 2 pcs Philips thumb head screw (Part #
18) to install Door barrier strip (Part # 18) to Part # 7

Step 2
1. Use 3 pcs ¼” at Philip’s head screw (Part # 17) to connect left
side panel A (Part # 4) to Part # 5;
2. Use 3 pcs ¼” at Philip’s head screw (Part # 17) to connect right
side panel a (Part # 12) to Part # 11;
3. Do not over-tighten all the screws until parts are lined up

EN Step 3
1. Use 6 pcs ¼” at Philip’s head screw (Part # 15) to connect front
panel (Part # 6) to Part #5 and #11. Do not over-tighten all the
screws until parts are lined up.

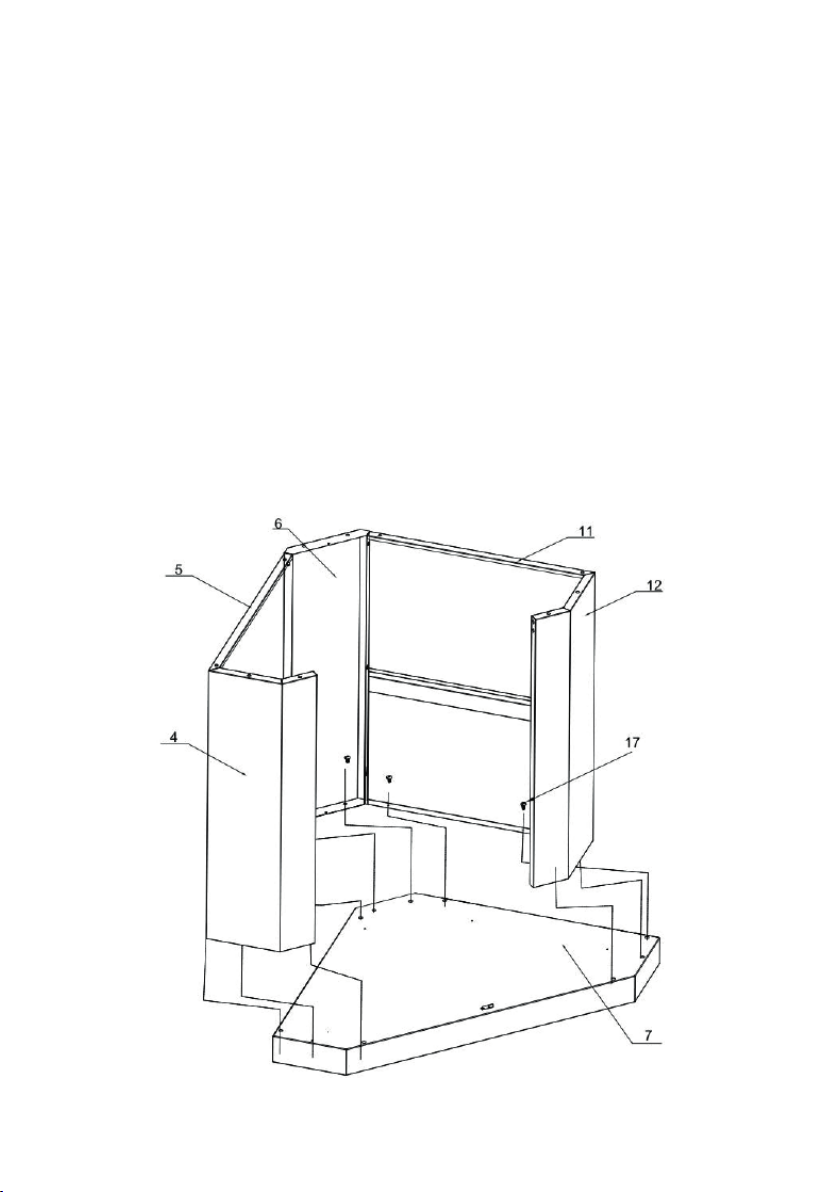

Step 4
1. Use 4 pcs Philips thumb head screw with anti-slip design (Part #
17) to connect Left side panel A welding assembly (Part # 4) and
Left side panel B welding assembly (Part # 5) to Bottom panel
welding assembly (Part # 7);
2. Use 4 pcs Part # 17 to connect Right side panel B welding assem-
bly (Part # 11) and Left side panel A welding assembly (Part # 12)
to Part # 7;
3. Use 2 pcs Part 17 to connect Front panel welding assembly (Part
# 6) to Part # 7.
4. Do not over-tighten all the screws until parts are lined up

EN Step 5
1. Use 4 pcs Part # 17 to connect Beam welding assembly (Part #
14) to Part # 4 and Part # 12. Do not over-tighten all the screws
until parts are lined up.

Step 6
1. Install 2 pcs Laminate welding holder (Part # 15) to Part # 4 and
Part # 12, and then install Laminate welding assembly (Part # 2) on
the top;
2. Use 16 pcs at head screw (Part # 19) to install Door welding as-
sembly (Part # 3) to Part # 4 and Part # 12.
3. Do not over-tighten all the screws until parts are lined up

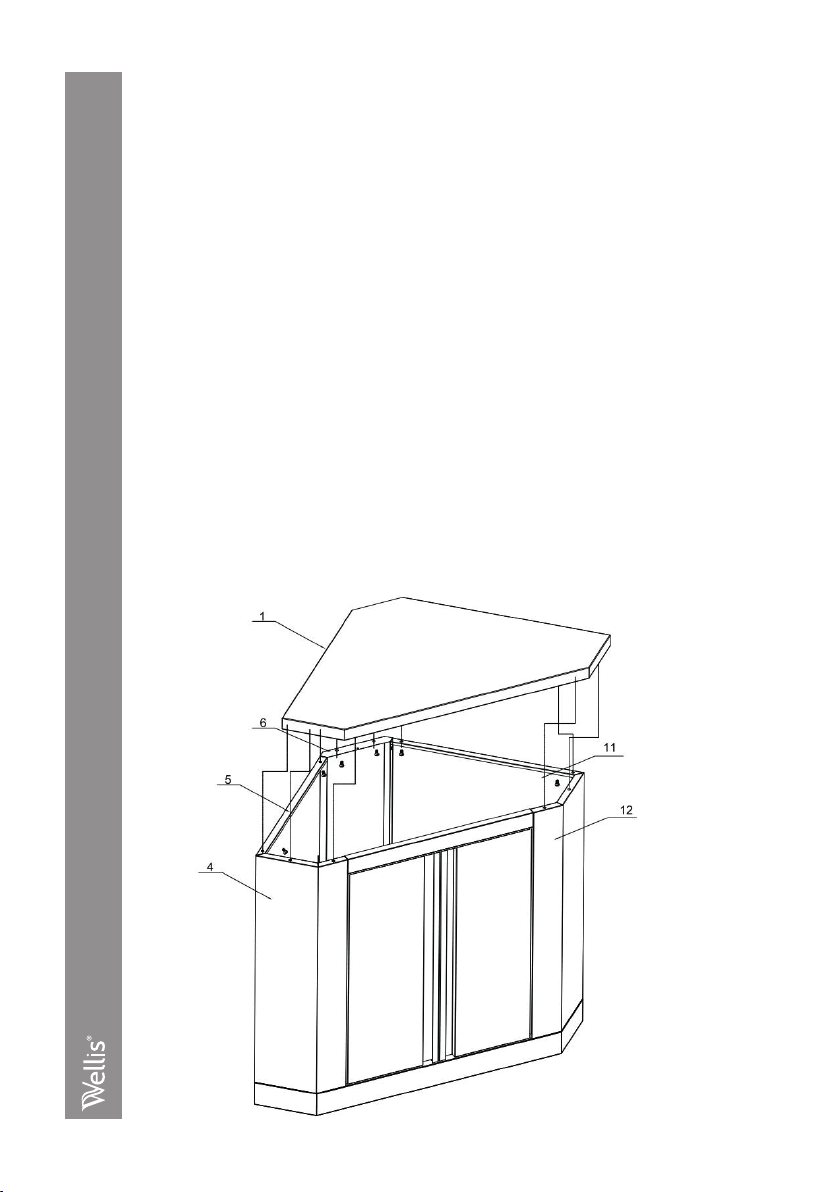

EN Step 7
1. Make sure Part # 2 is installed inside the cabinet rst;
2. Use 10 pcs Part # 17 to Connect Countertop welding assembly
(Part # 1) with Part # 4, # 5, # 6, # 11 and # 12. Do not over-tighten
all the screws until parts are lined u

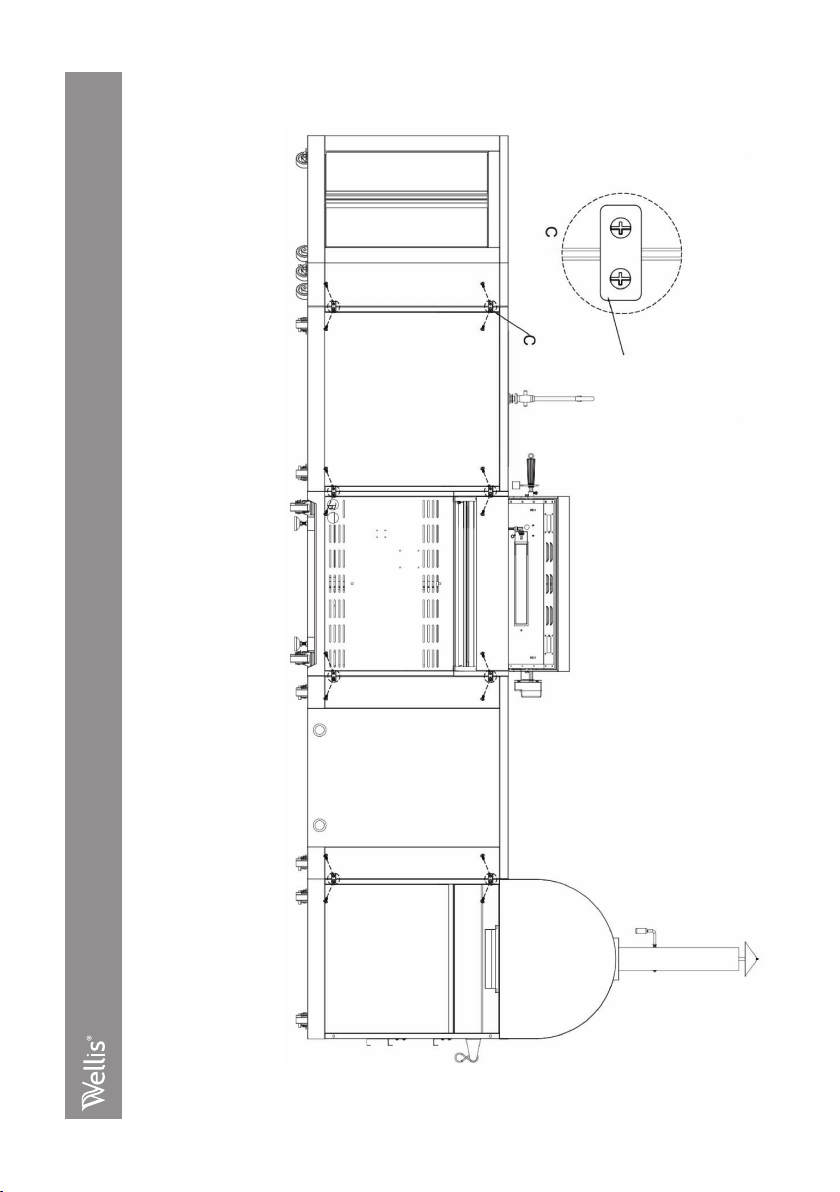

You Coyote corner cabinet Outdoor Cabinet could be connected with any other Coyote Outdoor Cabinet models. If you are having a Corner Cabinet and you would like to connect it to another cabinet, use corner cabinet connecting plate with 2 pcs 1/4" screws (Part # 06.02.00093-000-AO) to connect both cabinets; If you are having a Sink Cabinet, Appliance Cabinet or Pizza oven Cabinet, use cabinet connecting plate with 2 pcs 1/4" screws to connect both cabinets.
Cabinet front connecting Plate Corner Cabinet Front connecting plate

EN
You Coyote corner cabinet Outdoor Cabinet could be connected with any other Coyote Outdoor Cabinet models. For Back Panel Connections, use Back Cabinet connecting plate with 2 pcs 1/4" screws (Part # 06.02.00093-000-AO) to connect both Cabinets.
Back Cabinet Connecting Plate

WICHTIG:
Für die Verwendung durch den Elektroprüfer aufbewahren.
Installateur: Montageanleitung beim Hausbesitzer lassen.
Hausbesitzer: Montageanleitung für spätere Verwendung aufbewahren.
Warnungen
Die wichtigsten Warnungen sind nachstehend zusammengefasst.
***WARNUNG***
• Die Nichtbeachtung der Anweisungen in dieser Anleitung kann zu Feuer oder
Explosion, Sachschäden, Verletzungen oder zum Tode führen.
• Lagern oder verwenden Sie Benzin oder andere brennbare Stoffe und Flüs-
sigkeiten nicht in der Nähe dieses Geräts.
• Dieses Gerät muss von einer Fachkraft, einem Dienstleister oder vom Gas-
versorger installiert werden.
Bei Gasgeruch:
• Schalten Sie keine Geräte an
• Berühren Sie keinen elektrischen Schalter
• Rufen Sie Ihren Gasversorger vom Telefon Ihres Nachbars aus an
• Befolgen Sie die Anweisungen des Gasversorgers
• Wenn der Gasversorger nicht erreichbar ist, rufen Sie die Feuerwehr an
DE Coyote-Eckschrank
BEDIENUNGSANLEITUNG

DE Willkommen
Vielen Dank, dass Sie Ihr Coyote-Eckschrank Gerät gekauft haben!
Wir freuen uns über Ihr Interesse und empfehlen Ihnen, diese Be-
dienungsanleitung vor der ersten Inbetriebnahme Ihres neuen Geräts
vollständig zu lesen.
Dieses Handbuch enthält Anweisungen zur ordnungsgemäßen
Installation und Einrichtung Ihres neuen Produkts sowie Einblicke in
die einzigartigen Funktionen, die es bietet. Bitte bewahren Sie dieses
Handbuch zum späteren Nachschlagen auf, da es Antworten auf Fra-
gen enthält, die Sie zu Beginn des Kochvorgangs haben könnten.
Vielen Dank
Diese Anleitung gilt für die folgenden Modellreihen:
Modell # WB00376 (Coyote-Eckschrank)

Teile-Explosionszeichnung

DE
Teileliste
Nummer Teilebezeichnung Menge
1 Schweißbaugruppe Arbeitsplatte 1
2 Schweißbaugruppe Laminat 1
3 Schweißbaugruppe Tür 2
4 Schweißbaugruppe linke Seitenwand A 1
5 Schweißbaugruppe linke Seitenwand B 1
6 Schweißbaugruppe Frontplatte 1
7 Schweißbaugruppe Bodenteil 1
8 Stützbein 2
9 Bockrolle 2
10 Universalrolle 2
11 Schweißbaugruppe rechte Seitenwand B 1
12 Schweißbaugruppe linke Seitenwand A 1
13 Magnetische Tür 2
14 Schweißbaugruppe Stange 1
15 Schweißhalterung Laminat 2
16 Türsperre 1
17 Rutschfeste, ¼"-Rändelschraube (Kreuzschlitz) 58
18 Kreuzschlitz-Rändelschraube 2
19 Flachkopfschraube 16
20 Verbindungsplatte für Schrankrückseite 2
21 Verbindungsplatte für Eckschrankvorderseite 1
