Welltime Variable Entry Shower Trento B8090 User manual

Variabler Eckeinstieg Trento
Maße: 900 x 900 x 1800 mm
B8090 – 97815951 / 57890963
B8090WS – 40776803 / 18121647
B8090C – 26443938 / 11949911
B8090CS – 46120708 / 99942533
B8090B – 21690635 / 23750544
B8090BS – 71086849 / 10252159
Aufbauanleitung
Duscheckeinstieg
D: Nachdruck, auch auszugsweise, nicht gestattet! GB: Reproduction, even in extracts, is not permitted! F: Toute reproduction de ce mode d’emploi
même par extraits est interdite ! IT:È vietata la riproduzione, anche parziale. NL: Nadruk, ook slechts gedeeltelijk, niet toegestaan!
Anleitung, Nr.: 20160356
Istruzioni d‘installazione
Entrata ad angolo per doccia
Montagehandleiding
Hoekinstap douche
Installation Instruction
Square Shower
Instructions d’installation
Cabine de douche accès d’angle

- 2 -
WICHTIG, FÜR SPÄTERE BEZUGNAHME DIESES DOKUMENT
AUFBEWAHREN! SORGFÄLTIG LESEN!
Bestimmungsgemäßer Gebrauch
- Dieser Artikel ist eine vorgefertigte Einheit zum Duschen.
- Dieser Artikel ist nur zum Einsatz im privaten Bereich bestimmt.
Sicherheitshinweise
- Erstickungs- / Verletzungsgefahr! Lassen Sie Kinder nicht mit der Verpackung spielen.
Sie könnten an der Folie ersticken oder sich an der Umverpackung verletzen.
- Achten Sie darauf, dass Kinder keine kleinen Teile, wie z. B. Muttern, Abdeckkappen oder
Ähnliches in den Mund nehmen. Sie könnten sie verschlucken und daran ersticken.
- Beschädigungsgefahr! Vor der Montage bitte Montageanleitung genauestens durchlesen
und Produkt auf evtl. Transportschäden überprüfen. Gehen Sie bei der Montage des Artikels
sorgfältig vor.
- DerArtikeldarfnurvonfachkundigenPersonenmontiertwerden.EsempehltsichdieMonta-
ge mit zwei Personen durch zu führen.
- Verletzungsgefahr! Beachten Sie bei der Montage, dass einige Teile scharfe Kanten aufweisen.
- Montieren Sie den Artikel nur an einer geeigneten, massiven Wand.
- Achtung: Die Befestigung des Möbelstückes an der Wand muss von einer fachkundigen
Person vorgenommen werden, da für die Montage an die Wand angepasste Dübel erforderlich
sind.
- StellenSiesicher,dasssichkeineKabeloderRohrleitungenindenBohrbereichenbenden.
- Prüfen Sie die Bereiche vor dem Bohren mit einem Metallsuchgerät.
- GehenSiemitdenGlasächenbehutsamum!HaltenSiedieGlasächenbeimEinbaugut
fest, damit sie nicht herunterfallen.
- Dichten Sie die Duschabtrennung von außen mit Silikon ab. Benutzen Sie die Dusche erst
24 Stunden nach dem Abdichten.
- Zum Anschluss der Wanne an die hauseigene Wasserentsorgung sollte ein handelsüblicher
SyphonmiteinemexiblenAbwasserschlauchverwendetwerden.
- Bei Ersatzteilbestellung (siehe Teileliste) bitte an den Kundenservice wenden.
Pegehinweise
ReinigenSiedieGlasächenmiteinemfeuchtenTuchundetwasGlasreinigerundwischenSiemit
einem trockenen Tuch nach. Es genügen umweltschonende und sanfte Haushaltsreiniger. Verwen-
den Sie keinesfalls aggressive oder Lösemittel enthaltende Reinigungsmittel.Benutzen Sie zur Reini-
gung auf keinen Fall scharfe Gegenstände, Stahlwolle, Chemikalien oder sandhaltige Scheuermittel.
DieseführenzueinerBeschädigungderOberächeundzueinemVerlustderGarantie.Leichte
Kalkbeläge lassen sich mühelos mit etwas Haushaltessig entfernen.

- 3 -
3.2mm
6mm
3.2mm
6mm
Aufgrund des hohen Gewichts dieses Produktes
könnte der Aufbau zwei Personen erfordern.

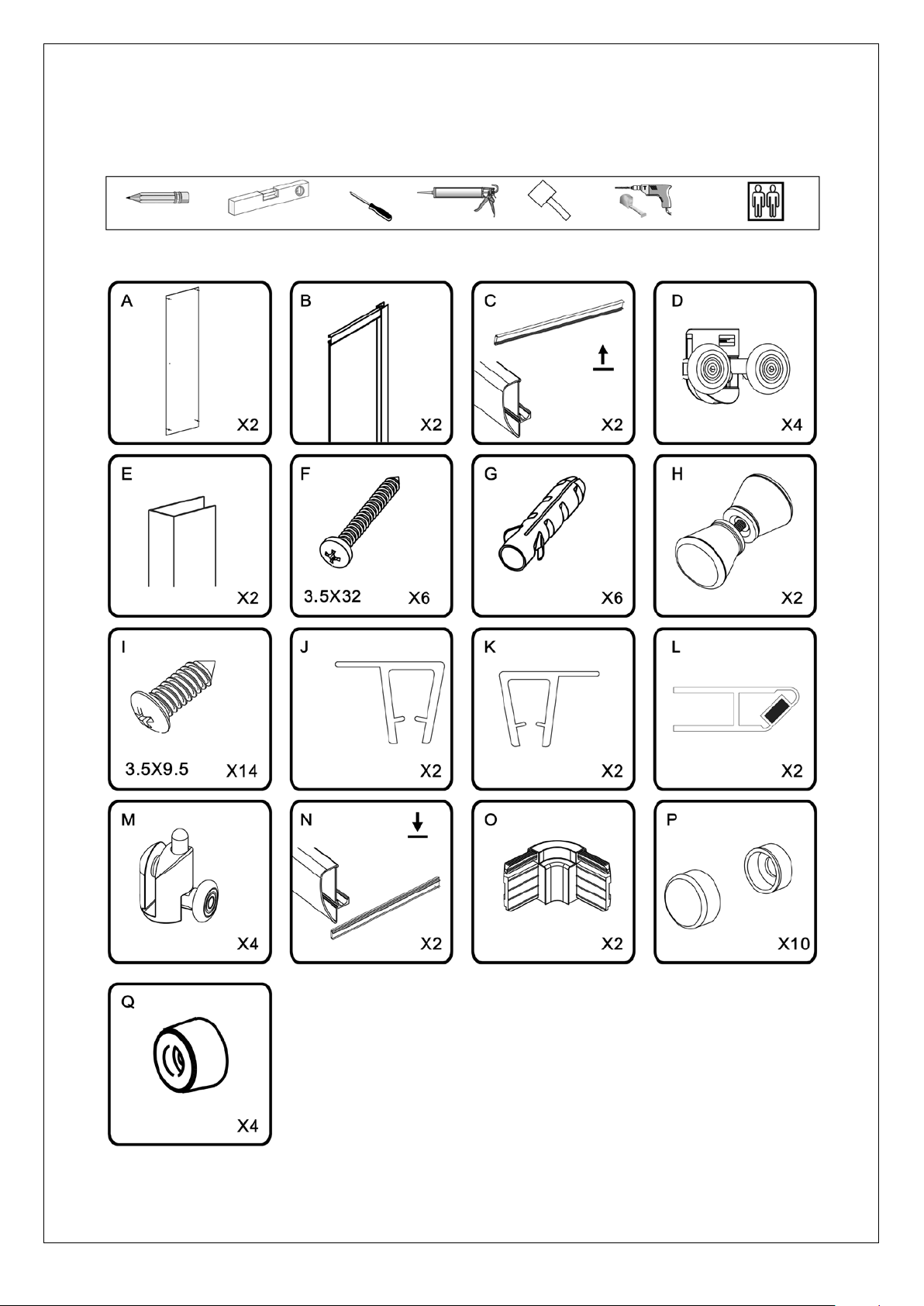

Benötigte Werkzeuge

- 4 -
Verpackungsinhalt
* *
* nicht enthalten

- 5 -

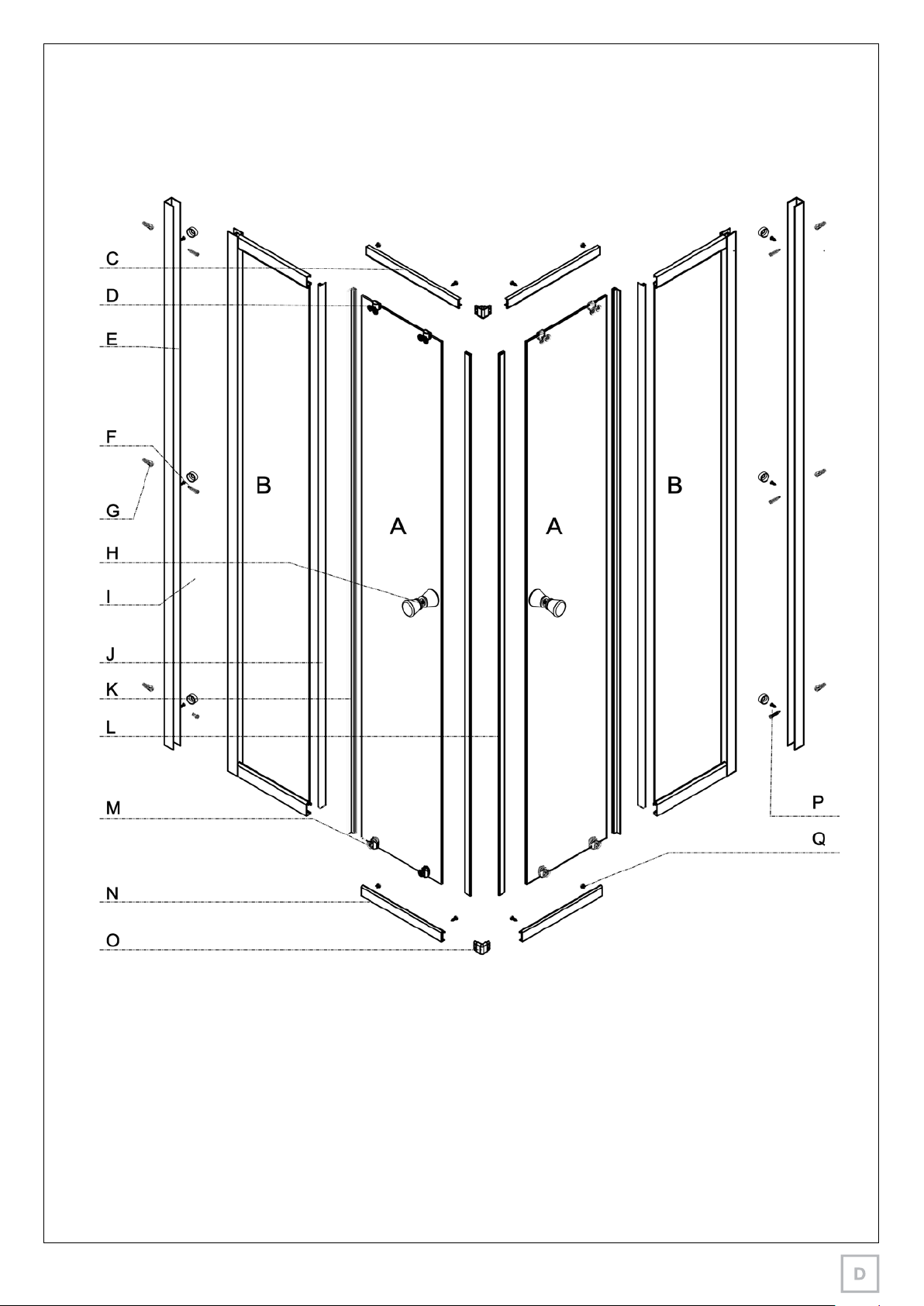

Montagezeichnung

- 6 -
Aufbauschritte
Schritt 1
- Die Wanne ist an senkrechten Wänden in einem 90 Grad Winkel auszurichten, mittels einer
Wasserwaage.
- Die Fugen sind mit Silikon auszuspritzen. Das Silikon ist entsprechend den eingesetzten Bau-
materialien auszuwählen, beachten Sie die Aushärtezeiten.
* nicht enthalten
* *

- 7 -

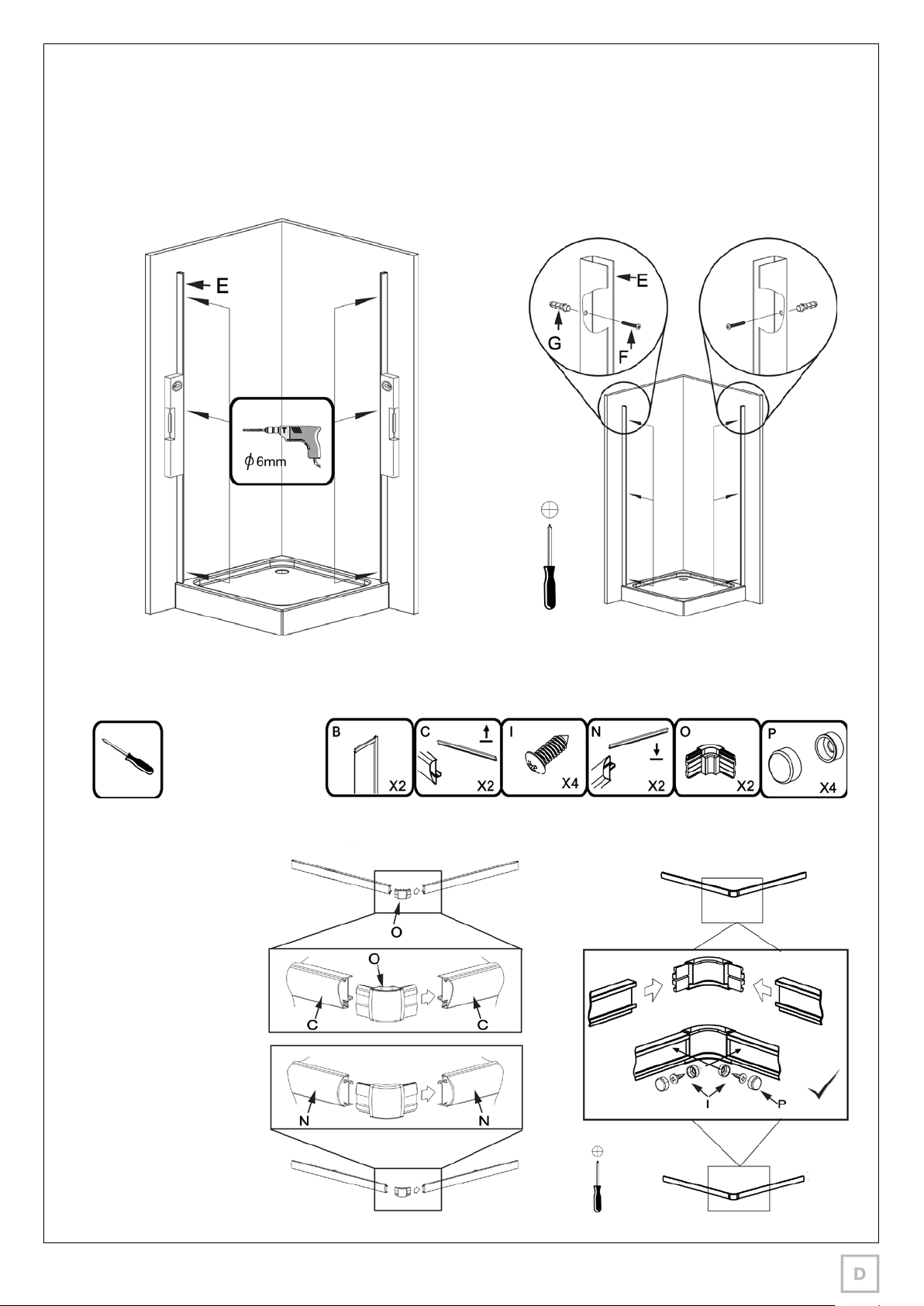

Schritt 2
Richten Sie den Rahmen mit der Wasserwaage aus. Zeichnen Sie die Befestigungslöcher an. Montieren Sie
den Rahmen, wie in den Piktogrammen aufgezeigt, an die Wand.
Schritt 3
Stecken Sie die Eck-
verbindungen entspre-
chend zusammen und
verschrauben diese für
unten und oben.

- 8 -
Schritt 4
Schritt 5

- 9 -
Schritt 6
Schritt 7

- 10 -
Schritt 9
StellenSiesicher,dassdieWandprolelotrechtsind.RichtenSiedie
Kabine mit einer Wasserwaage so aus, dass sie rechtwinklig und gerade
ist. Die Rädchen sollten so angebracht sein, dass die Türen plan schließen
und leichtgängig zu öffnen und zu schließen sind.
Schritt 10
Schritt 8

- 11 -
Entsorgung
Sollte dieser Artikel einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetzlich
verpichtet,AltgerätegetrenntvomHausmüllzuentsorgenundz.B.beieinerSammelstelleseiner
Gemeinde / Stadtteils abzugeben.
Unser Service
Eine umgehende Fachberatung erhalten Sie von unserem Service-Team:
-Deutschland: Telefon [phone], Festnetz 20ct/Anruf, Mobilfunk max. 60 ct/Anruf
-Österreich, Universal: Telefon +43 / 662-4485 59, Festnetz je nach Betreiber, Fachberatung
Heimwerken – Otto: +43 / 316-606 159 Festnetz je nach Betreiber, Beratung
Heimwerken – Quelle: +43 / 662-9005 59 Festnetz je nach Betreiber, Fachberatung
Heimwerken
-Schweiz, Quelle: DE: +41 / 848 85 85 00, FR: +41 / 848 85 85 01, I: +41 / 848 858 530
Ackermann: DE: +41 / 848 85 85 11, FR: +41 / 848 85 85 21, I: +41 / 848 858 530
-Niederlande, call center 0900-1901 (15ct/Min.)
Um Ihnen schnell helfen zu können, nennen Sie uns bitte:
Artikelbezeichnung: Variabler Eckeinstieg Trento
B8090 – 97815951 / 57890963
B8090WS – 40776803 / 18121647
B8090C – 26443938 / 11949911
B8090CS – 46120708 / 99942533
B8090B – 21690635 / 23750544
B8090BS – 71086849 / 10252159
und die Artikelnummer unter der Sie den Artikel bestellt haben (siehe Rechnung).
Imported by baumarkt direkt GmbH & Co KG, Alter Teichweg 25, D-22081 Hamburg

- 12 -

- 13 -
Variable Entry Shower Trento
Size: 900 x 900 x 1800 mm
B8090 – 97815951 / 57890963
B8090WS – 40776803 / 18121647
B8090C – 26443938 / 11949911
B8090CS – 46120708 / 99942533
B8090B – 21690635 / 23750544
B8090BS – 71086849 / 10252159
Aufbauanleitung
Duscheckeinstieg
Istruzioni d‘installazione
Entrata ad angolo per doccia
Installation Instruction
Square Shower
Montagehandleiding
Hoekinstap douche
Instructions d’installation
Cabine de douche accès d’angle
D: Nachdruck, auch auszugsweise, nicht gestattet! GB: Reproduction, even in extracts, is not permitted! F: Toute reproduction de ce mode d’emploi
même par extraits est interdite ! IT:È vietata la riproduzione, anche parziale. NL: Nadruk, ook slechts gedeeltelijk, niet toegestaan!
Instruction No. 20160356

- 14 -
IMPORTANT: PLEASE KEEP THIS DOCUMENT FOR LATER REFERENCE!
READ CAREFULLY!
Indented use
- This product is a prefabricated unit for showering.
- This product is intended for use in private spheres only.
Safety instructions
- Choking hazard / danger of injury! Do not let children play with the packaging.
They might suffocate by the wrapping or injure themselves with the packaging cover.
- Make sure that children do not take small parts such as nuts, cover caps or the like into their
mouths. They could swallow these and choke on them.
- Risk of damage! Please read the assembly instructions very carefully prior to assembling
and check the product for possible transportation damage. Be careful during the product‘s
assembly.
- The product must only be installed by competent persons. The assembly is recommended to
be conducted by two people.
- Danger of injury! During the assembly, please consider that some parts have sharp edges.
- Fix product to suitable and solid walls only.
- Caution: Thewallxtureofthepieceoffurnituremustbecarriedoutbyacompetentperson
because it requires customized plugs.
- Make sure that there are no wires or pipelines in the drilling ranges.
- Check the areas with a metal detector prior to drilling.
- Handletheglasscomponentswithcare!Holdtheglasscomponentsrmlyduringinstallationto
not let them drop.
- Seal the shower partition with silicone from the outside. Do not use shower before lapse of
24 hours after sealing.
- Toconnectthetubwiththeownin-housewaterdisposal,acommercialsiphonwithaexible
sewage hose should be used.
- To order spare parts (see part‘s list), please contact the customer service.
Maintenance instructions
Clean the glass surfaces with a wet cloth and some glass cleaner and wipe with a dry cloth.
Environmentallyfriendlyandgentlecleaningagentssufce.Bynomeansuseanyaggressiveliquids
or cleaning agents containing solvents. Never use sharp objects, steel wool, chemicals or sandy
scouring agents for cleaning. These lead to surface damage and loss of warranty. Slight lime deposits
are easily removed with some household vinegar.

- 15 -
3.2mm
6mm
3.2mm
6mm
This product is heavy and may require
two people to install.
Tools required

- 16 -
Box contents
* *
*not included

- 17 -
Assembly drawing

- 18 -
Installation steps
Step 1
- The tub is to be aligned with vertical walls in a 90 degree angle by means of a spirit level.
- Thejointsaretobelledwithsilicone.Selecttypeofsiliconeinaccordancewithconstruction
material used. Please mind curing times.
*not included
* *

- 19 -
Step 3
Put the corner
connections together
accordingly, and screw
them up tight on top
and bottom.
Step 2
Align the frame body with a spirit level. Draw the mounting holes. Mount the frame body to the wall as shown in pictograms.

- 20 -
Step 4
Step 5
