WESTEK LTAPE Series User manual

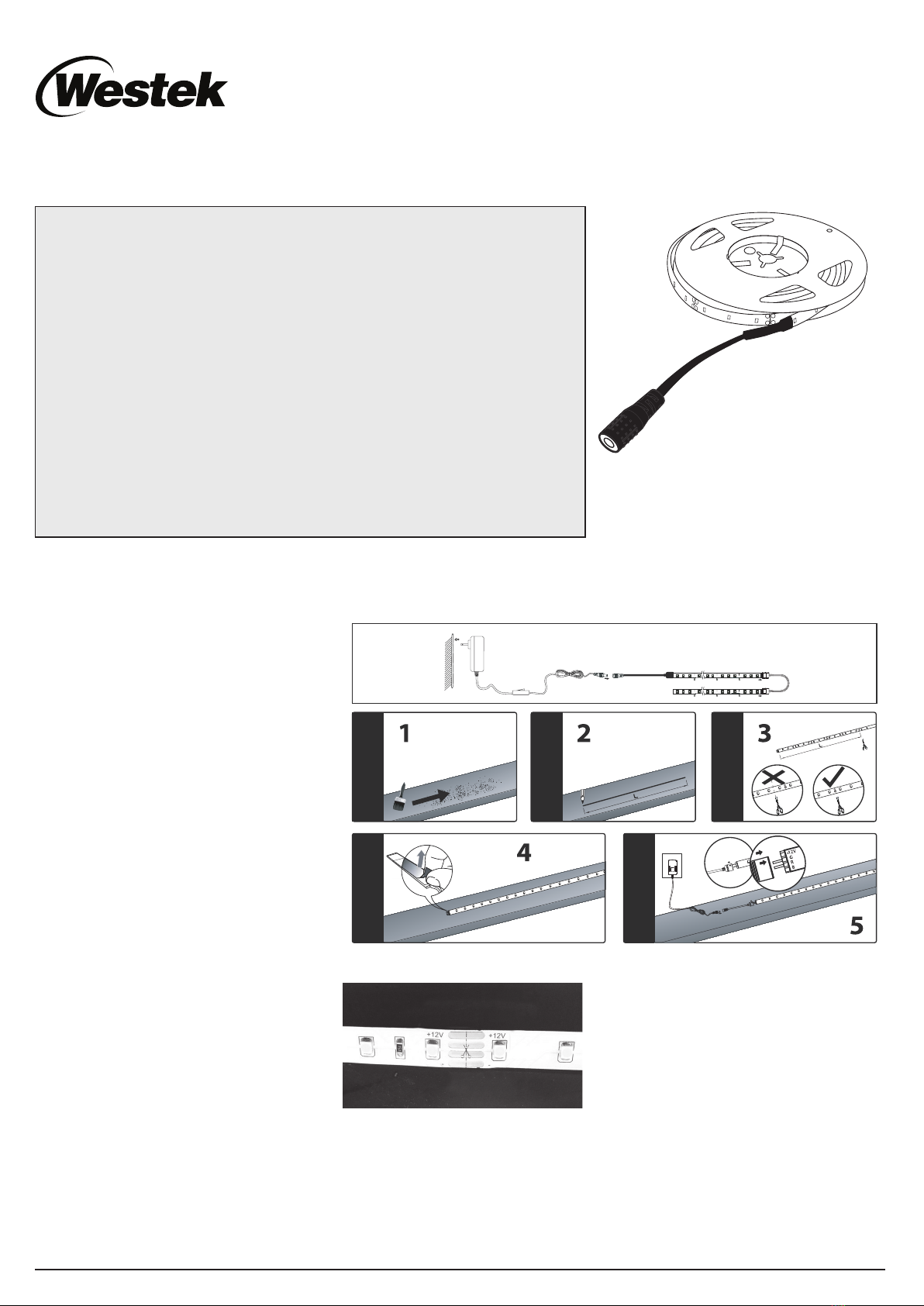

INSTALLATION
1. This light has one surface coated with adhesive. For
best results make sure the surface where the light will
be installed is clean and free of dust or dirt before
mounting the light.
2. Measure for desired placement and assemble your
lighting system before installing.
a. Maximum total length for all strips connected to a
single supply is length of one tape light, either 2M or 4M.
b. This light should not be connected to another strip
when doing so will result in the strip on one supply being
greater than length of one tape light, either 2M or 4M.
c. Never electrically connect two light strips that have
separate supplies. Doing so can Damage the lights and
present a risk of re or injury.
3. Only cut light strip at the point where scissors & appear
on the light surface
a. When assembling product make sure all connections
are secure in order to assure that the product will
operate satisfactorily for its expected useful life
4. After the assembled light has been tested peel backing
paper from the rear of the light and press the adhesive
side of the light to the surface
5. Connect power supply to light and plug into wall outlet
in compliance with local regulations.
CAUTION:
If light is creased or bent in too sharp an angle it will be
permanently Damaged!
If bend in the light is between LEDs the radius of the
bend must be no less than 5/8 inch.
If the bend in the light is near the LED then the radius of
the bend must be greater than 1 inch.
INSTALLATION OF CONNECTOR STRIPS
Materials needed:
Tape light, scissors, connector cable, pliers, connector cover
1. This strip light can be cut to length and lengths can be
reconnected to t custom installation space as required.
2. Measure for desired placement and assemble all
connections to your lighting system before installing.
a. Maximum total length for all strips connected to a
single supply is length of one tape light, either 2M or 4M.
b. This light should not be connected to another strip
when doing so will result in the strip attached to one
supply being greater than length of one tape light, either
2M or 4M.
c. Never electrically connect two light strips that have
separate supplies. Doing so can Damage the lights and
present a risk of re or injury.
3. Measure tape light to desired length. Then nd nearest
“Cut Line” (Line with scissors) that will allow the strip to be
installed in the desired location.
a. Only cut light strip at the point where scissors & appear
on the light surface. 4 pin tape light shown. White tape
only has 2 pins.
b. Locate the 2 or 4 copper colored strips on either
side of the Cut Line. These will be the contacts for the
connector cable. After the tape is cut carefully remove
½ inch of the protective paper from the rear of the light
on each of the cut ends to expose the connection
copper colored strips on the rear of the light.
c. Lay connector cable on at surface with connection
pins facing up.
d. Place cut end of the tape light, with LEDs facing
up, into the connector housing . the cut end of the
connector should rest against the barrier on the cable
side of the connector. The end should not extend
beyond or on top of this barrier.
e. When the cut end is against the barrier the connection
pins will be located under the copper colored strips on
the bottom of the tape light. These copper colored strips
will become the connection points for the cable.
f. Place the connector cover into the two slots provided
in the cable connector on either side of the cut end.
Press the cover down hard so the connection pins pierce
the Tape light cut end.
g. After pressing the cover down hard use the pliers to
carefully press the cover intop the connector and secure
the connection.
h. Repeat this process for the connector and cut end on
the opposite side of the cable.
i. When assembling product make sure all connections
are secure in order to assure that the product will
operate satisfactorily for its expected useful life.
j. Check the assembled Tape light before installation to
verify connections are properly assembled.
4. Install light by removing the tape from the back and
pressing it onto the clean mounting surface
WESTEK LTAPE and LTAPE-RGB Series Tape Lights
Models: LTAPE2M, LTAPE2MRGB, LTAPE4M, LTAPE4MRGB
IMPORTANT SAFETY INSTRUCTIONS
CAUTION: TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK OR INJURY TO PERSONS.
1. If you have any concerns about the installation of this product consult a licensed electrician before continuing.
2. Unplug before performing maintenance on this system.
3. Use only insulated staples or plastic ties to secure cords.
4. Route or secure cords so they will not be pinched or damaged when the cabinet is pushed to the wall.
5. Not intended for recessed installation in softs or ceilings.
6. The national electrical code (NEC) does not permit cords to be concealed where damage to insulation may go
unnoticed. To prevent re danger, do not run cord behind walls or in ceilings, softs, or cabinets where they may
be inaccessible for examination. Cords should be visually examined periodically and immediately replaced when
damage is noted.
Make sure to read and understand instructions fully before beginning installation of this light. Failure to do so may result
in Fire, Injury, or damage to the product. Keep the instruction manual supplied with this product so it can be consulted
during installation or maintenance of the light.
1. This strip light can be cut to length and lengths can be reconnected to t custom installation space as required.
2. Always pay attention to the technical data provided on each product.
3. Never operate this strip while it is coiled on the packing reel. Excess heat may damage the strip.
4. Never use this strip light in an area where there is danger of explosion. Do not operate near ammable liquids or
gases. Keep away from curtains, draperies or other combustible aterials.
5. There are no replaceable bulbs in this light.
6. For Indoor/Outdoor Use. Not to be exposed to direct sunlight. Safe for use outside as long as receiver box remains
sheltered from moisture.
7. Danger of eye damage. Do not look directly into the LED while it is lit.
8. This is a class III device. The light is supplied by an isolated 12 V supply.
9. This light strip should only be used with the driver provided in the kit.
10. Waste electrical products should be disposed of in a manner that is in compliance with local regulations.
CET
LED TAPE LIGHT
COLOR CHANGING LED TAPE LIGHT
White Tape Light Installation
White LED / DEL blanche / LED blanco
Model: LTAPE2M - 2M (6.6 ft)
White LED / DEL blanche / LED blanco
Model: LTAPE4M - 4M (13 ft)
Color LED / DEL de couleur / LED de color
Model: LTAPE2MRGB - 2M (6.6 ft)
Color LED / DEL de couleur / LED de color
Model: LTAPE4MRGB - 4M (13 ft)

Limited Warranty
Under normal use and conditions, AmerTac provides to the original purchaser of this product
a one year limited express warranty that is set forth in the Limited Warranty stated in full at
www.amertac.com/warranties. The Limited Warranty is in lieu of all other express or implied
warranties or liabilities subject to the exceptions explained fully in the Limited Warranty on
the website.
250 Boulder Dr.
Breinigsville, PA 18031
610-336-1330
www.amertac.com
Made in China / Fabriqué en Chine / Fabricado en China
© 2019 AmerTac™
UC_TL_003_0319
a. Button On/Off Switch
b. Bright key. It can increase
or decrease the color
brightness.And it can slow
down or accelerate the color
change.
c. R,G,B,W : Choose Color.
Red, Green, Blue, White.
d. Flash key: 7 colors flash
change
e. Strobe key: Strobe white
light effect
f. Fade key: Gradual change of
16 colors(loop)
g. Smooth key: Slow alternate
color change only(R,G,B 3
colors)
a. Boutons ON/OFF
(marche/arrêt)
b.Touche de luminosité. Peut
augmenter ou diminuer la
luminosité des couleurs. Elle
peut aussi diminuer ou accélère
la variation des couleurs.
c. R, G, B, W: Choisir la couleur.
Rouge, verte, bleue, blanche.
d. Touche FLASH (effet
clignotant) : 7 couleurs
clignotent
e.Touche STROBE (effet
stroboscopique): Effet de
lumière blanche stroboscopique
f. Touche FADE (variation
d’intensité) : Variation
progressive de 16 couleurs
(boucle)
g. Touch SMOOTH : Variation
lente d’une couleur à l’autre
uniquement (R, G, B 3 couleurs)
a. Botones ON/OFF (Encendido/A-
pagado)
b.Tecla de iluminación. Puede
aumentar o disminuir el brillo de
los colores.Además, puede
decelerar o acelerar al cambio de
colores.
c. R, G, B, W: Seleccione el color:
Rojo, Verde, Azul, Blanco.
d. Tecla FLASH (Parpadeo): 7
colores parpadeantes
e.Tecla STROBE (Estrobo): Efecto
de luz blanca estroboscópica
f. Tecla FADE (Variación de
intensidad): Cambio gradual de 16
colores (lazo)
g. Tecla SMOOTH (Continuo): Sólo
cambio lento de color alternado
(R, G, B 3 colores)
REMOTE CONTROL
TÉLÉCOMMANDE
CONTROL REMOTO
Color Changing LED Tape Light Installation

Garantie limitée
Dans des conditions normales d’utilisation, AmerTac fournit à l’acheteur original de ce produit une garantie
expresse limitée d’un an qui est indiquée dans la Garantie limitée énoncée intégralement sur www.amertac.
com/warranties. La garantie limitée remplace toutes les autres garanties expresses ou implicites, sous réserve
des exceptions explicitées dans la Garantie limitée sur le site Web.
RUBAN LUMINEUX À DEL
RUBAN LUMINEUX À DEL À VARIATION DE COULEURS
Rubans lumineux séries WESTEK LTAPE et LTAPE-RGB
Modèles : LTAPE2M, LTAPE2MRGB, LTAPE4M, LTAPE4MRGB
CONSIGNES DE SÉCURITÉ IMPORTANTES
ATTENTION : AFIN DE RÉDUIRE LES RISQUES D’INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURES :
1. Pour toute question concernant l’installation de ce produit, consulter un électricien
agréé avant de continuer.
2. Débrancher le système avant de procéder à sa maintenance.
3. Utiliser seulement des agrafes isolées ou des attaches en plastique pour xer les cordons.
4. Acheminer ou xer les cordons de manière à ne pas les pincer ou les endommager
lorsque l’armoire est poussée contre le mur.
5. Le produit n’est pas conçu pour une installation encastrée dans des plafonds ou des softes.
6. Le Code national de l’électricité (NCE) n’autorise pas que les cordons soient cachés
si des dommages à l’isolation pourraient ne pas être remarqués. Pour éviter des
risques d’incendie, ne pas acheminer le cordon derrière des murs ou dans des
plafonds, des softes ou des armoires, de sorte qu’il ne puisse être accessible pour
une vérication. Les cordons doivent faire l’objet d’une inspection visuelle régulière et
être remplacés immédiatement si un dommage est détecté.
S’ASSURER DE LIRE ET DE BIEN COMPRENDRE LES INSTRUCTIONS AVANT DE COMMENCER
L’INSTALLATION DE CETTE LAMPE. LE NON RESPECT DE CETTE DIRECTIVE PEUT PROVOQUER
UN INCENDIE, DES BLESSURES OU ENDOMMAGER LE PRODUIT. CONSERVER LE MANUEL
D’INSTRUCTIONS FOURNI AVEC CE PRODUIT AFIN DE POUVOIR LE CONSULTER DURANT
L’INSTALLATION OU L’ENTRETIEN DE L’ÉCLAIRAGE.
1. Ce ruban lumineux peut être coupé à longueur et les longueurs peuvent être
reconnectées pour s’adapter à l’espace d’installation personnalisé selon les besoins.
2. Veiller à bien lire les caractéristiques techniques correspondantes à chaque produit.
3. Ne jamais utiliser ce ruban d’éclairage s’il est enroulé sur la bobine. Une chaleur
excessive peut endommager le ruban d’éclairage.
4. Ne jamais utiliser le ruban d’éclairage dans un endroit qui présente un danger
d’explosion. Ne pas utiliser ce ruban d’éclairage à proximité de liquides ou de gaz
inammables. Tenir à l’écart des rideaux, tentures ou autres matériaux combustibles.
5. Il n’y a pas d’ampoules remplaçables dans cet éclairage.
6. Pour une utilisation intérieure / extérieure. Ne doit pas être exposé aux rayons directs
du soleil. Sécuritaire pour une utilisation à l’extérieur tant que le boîtier récepteur reste
à l’abri de l’humidité.
7. Danger de lésions oculaire. Ne pas regarder directement les DEL allumées.
8. Ce dispositif appartient à la classe III. L’éclairage est alimenté par une alimentation 12
V isolée.
9. Ce ruban lumineux ne doit être utilisé qu’avec l’alimentation fournie dans le kit.
10. Les déchets de produits électriques doivent être éliminés conformément aux
réglementations locales.
INSTALLATION
1. Ce ruban lumineux dispose d’une surface recouverte d’adhésif. Pour de meilleurs
résultats, s’assurer que la surface sur laquelle le ruban sera installé est propre et
exempte de poussière ou de saleté avant de coller le ruban.
2. Effectuer les mesures en fonction de l’emplacement prévu et assembler le système
d’éclairage avant de l’installer.
a. La longueur totale maximale pour tous les rubans connectés à une alimentation
unique correspond à la longueur d’un ruban lumineux complet, de 2 m ou de 4 m.
b. Ce ruban ne doit pas être connecté à une autre portion de ruban si la longueur
totale du ruban ainsi formé, connecté à une alimentation, est supérieure à la
longueur d’un ruban de 2 m ou de 4 m.
c. Ne jamais connecter électriquement deux rubans lumineux disposant
d’alimentations séparées. Cela pourrait endommager les rubans lumineux et
présenter un risque d’incendie ou de blessure.
3. Ne couper le ruban lumineux qu’aux endroits où apparaissent des ciseaux & sur la
surface du ruban.
a. Lors de l’assemblage du produit, vérier que toutes les connexions sont sécurisées
an de vous assurer que le produit fonctionnera de manière satisfaisante pendant sa
durée de vie utile prévue.
4. Une fois que le ruban lumineux assemblé a été testé, retirer le papier support de
l’arrière du ruban et presser le côté adhésif du ruban sur la surface.
5. Connecter l’alimentation au ruban lumineux et la brancher sur la prise murale
conformément à la réglementation locale.
ATTENTION :
• Si le ruban est plissé ou coudé de manière trop prononcée, il sera dénitivement
endommagé!
• Si le coude du ruban se situe entre deux DEL, le rayon du coude ne doit pas être
inférieur à 16 mm (5/8 po).
• Si le coude du ruban est proche d’une LED, le rayon du coude doit être supérieur à
25 mm (1 po).
INSTALLATION DE CONNECTEURS SUR LES RUBANS
Matériaux nécessaires :
Ruban lumineux, ciseaux, câble de connexion, pinces, couvercle de connecteur
1. Ce ruban lumineux peut être coupé à longueur et les longueurs peuvent être
reconnectées pour s’adapter à l’espace d’installation personnalisé selon les besoins.
2. Effectuer les mesures en fonction de l’emplacement prévu et assembler toutes les
connexions du système de rubans lumineux avant de l’installer.
a. La longueur totale maximale pour tous les rubans connectés à une alimentation
unique correspond à la longueur d’un ruban complet, de 2 m ou de 4 m.
b. Ce ruban ne doit pas être connecté à une autre portion de ruban si la longueur
totale du ruban ainsi formé, connecté à une alimentation, est supérieure à la
longueur d’un ruban de 2 m ou de 4 m.
c. Ne jamais connecter électriquement deux rubans lumineux disposant
d’alimentations séparées. Cela pourrait endommager les rubans lumineux et
présenter un risque d’incendie ou de blessure.
3. Mesurer le ruban lumineux pour la longueur désirée. Repérer ensuite la « ligne de
coupe » la plus proche (ligne avec des ciseaux) qui permettra d’installer la bande à
l’emplacement souhaité.
a. Ne couper le ruban lumineux qu’aux endroits où apparaissent des ciseaux & sur la
surface du ruban. La gure montre un ruban à 4 broches. Le ruban blanc ne dispose
que de 2 broches.
b. Repérer les 2 ou 4 bandes de couleur cuivre de chaque côté de la ligne de
coupe. Ce sont les contacts pour le câble de connexion. Une fois le ruban coupé,
retirer avec précaution 13 mm (1/2 po) du papier protecteur de l’arrière du ruban à
chacune des extrémités coupées an d’exposer les bandes de connexion de couleur
cuivre situées à l’arrière du ruban.
c. Poser le câble de connexion sur une surface plane avec les broches de connexion
vers le haut.
d. Placer le bout coupé du ruban lumineux avec les DEL orientées vers le haut, dans
le boîtier du connecteur. L’extrémité coupée du ruban doit reposer contre la barrière
du côté du câble du connecteur. L’extrémité du ruban ne doit pas dépasser ou être
au-dessus de cette barrière.
e. Lorsque l’extrémité coupée est contre la barrière, les broches de connexion se
situent sous les bandes de couleur cuivre situées au bas du ruban lumineux. Ces
bandes de couleur cuivre constituent les points de connexion pour le câble.
f. Placer le couvercle du connecteur dans les deux fentes prévues à cet effet dans le
connecteur de câble, de part et d’autre de l’extrémité coupée. Appuyer fermement
sur le couvercle pour que les broches de connexion percent l’extrémité coupée du
ruban lumineux.
g. Après avoir appuyé fermement sur le couvercle, utiliser la pince pour appuyer
délicatement le couvercle sur le connecteur et sécuriser la connexion.
h. Répéter cette procédure pour le connecteur et l’extrémité coupée du ruban sur le
côté opposé du câble.
i. Lors de l’assemblage du produit, vérier que toutes les connexions sont sécurisées
an de vous assurer que le produit fonctionnera de manière satisfaisante pendant sa
durée de vie utile prévue.
j. Vérier le ruban lumineux ainsi assemblé avant l’installation pour s’assurer que les
connexions sont correctement assemblées.
4. Installer le ruban lumineux en retirant le ruban adhésif à l’arrière et en l’appuyant sur
la surface de montage propre
Installation du ruban lumineux blanc Installation du ruban lumineux à del à variation de couleurs

CINTA DE LUCES LED
CINTA DE LUCES LED CON CAMBIO DE COLOR
Cinta de luces Series LTAPE RGB y LTAPE de WESTEK
Modelos: LTAPE2M, LTAPE2MRGB, LTAPE4M, LTAPE4MRGB
IMPORTANTES INSTRUCCIONES DE SEGURIDAD
ATENCIÓN: PARA REDUCIR EL RIESGO DE INCENDIO, CHOQUE ELÉCTRICO O LESIONES A PERSONAS:
1. Si tiene dudas o preguntas acerca de la instalación de este producto, consulte con
un electricista autorizado antes de proceder.
2. Desenchufe el sistema antes de llevar a cabo su mantenimiento.
3. Utilice únicamente grapas aisladas o amarras plásticas para sujetar los cordones.
4. Pase o sujete los cordones de manera que no queden atrapados o sufran daño
cuando se empuje el gabinete hacia la pared.
5. Producto no indicado para instalación de montaje empotrado en plafones o techos.
6. El Código Eléctrico Nacional (NEC) no permite ocultar los cordones en ubicaciones
donde los daños al aislamiento puedan pasar desapercibidos. Para evitar el peligro
de incendio, no pase el cordón por detrás de las paredes ni por los techos, plafones
o gabinetes donde no pueda accederse a él para examinarlo. Los cordones deben
examinarse visualmente con regularidad y reemplazarse de inmediato si se advierte
algún daño.
ASEGÚRESE DE LEER Y ENTENDER COMPLETAMENTE LAS INSTRUCCIONES ANTES DE PROCEDER
CON LA INSTALACIÓN DE ESTE DISPOSITIVO DE ILUMINACIÓN. HACER CASO OMISO A ESTA
ADVERTENCIA PODRÍA OCASIONAR UN INCENDIO, LESIONES O DAÑOS AL PRODUCTO.
GUARDE EL MANUAL DE INSTRUCCIONES INCLUIDO CON ESTE PRODUCTO PARA PODER
CONSULTARLO DURANTE LA INSTALACIÓN O EL MANTENIMIENTO DE LA CINTA DE LUCES.
1. Esta cinta de luces puede cortarse en secciones a la longitud deseada. Las diferentes
secciones pueden conectarse entre sí y congurarse según el espacio de instalación.
2. Preste siempre atención a los datos técnicos de cada producto.
3. Nunca utilice esta cinta de luces mientras se encuentra enrollada en el carrete. El
exceso de calor puede ocasionar daños a la cinta de luces.
4. Nunca utilice esta cinta de luces en un área que presente un peligro de explosión.
No utilice la cinta de luces cerca de líquidos o gases inamables. Manténgala
alejada de cortinas, tapicerías u otros materiales combustibles.
5. Esta cinta de luces no incluye focos reemplazables.
6. Para uso en interiores/exteriores. No se debe exponer a la luz directa del sol.
Producto seguro para uso en exteriores siempre y cuando que la caja del receptor
permanezca protegida contra la humedad.
7. Peligro de lesión ocular. No mire directamente al LED mientras esté encendido.
8. Este es un dispositivo clase III. La cinta de luces funciona con una fuente de
alimentación aislada de 12 V.
9. Este dispositivo de iluminación debe utilizarse únicamente con el controlador incluido
en el juego.
10. Los residuos de productos eléctricos deben eliminarse de forma acorde con los
reglamentos locales.
INSTALACIÓN
1. Uno de los lados de esta cinta de luces está recubierto con adhesivo. Para obtener
los mejores resultados, antes de montar la cinta de luces, asegúrese que la supercie
donde se va a instalar esté limpia y libre de polvo o suciedad.
2. Determine la longitud necesaria para la ubicación seleccionada y monte su sistema
de iluminación antes de instalarlo.
a. La longitud total máxima de todas las secciones conectadas a una misma fuente
de alimentación es la longitud de una cinta de luces, ya sea de 2 metros o 4 metros.
b. Esta cinta de luces no debe conectarse a otra sección de cinta si esto resultase
en una longitud total máxima de cinta de luces conectada a una misma fuente de
alimentación mayor que la longitud de una cinta de luces, ya sea de 2 metros o 4
metros.
c. Nunca conecte eléctricamente dos secciones de cinta de luces alimentadas por
distintas fuentes de alimentación. Las luces podrían dañarse y ocasionar un riesgo de
incendio o lesiones.
3. Corte solamente la sección de cinta por la marca de corte (símbolo de tijeras) que
aparece en la supercie de la cinta.
a. Cuando ensamble el producto, cerciórese que todas las conexiones estén jas
para asegurarse que el producto funcione de forma satisfactoria durante su vida útil.
4. Luego de haber probado la cinta de luces montada, despegue el papel de respaldo
de la parte posterior de la cinta y adhiera el lado con adhesivo de la cinta a la
supercie.
5. Conecte la fuente de alimentación a la cinta de luces y enchúfela en un
tomacorriente de pared según los reglamentos locales .
ATENCIÓN:
• ¡La cinta de luces sufrirá daños permanentes si se pliega o dobla ésta en un ángulo
demasiado agudo!
• Si la cinta de luces está doblada entre los LED, el radio de doblado no debe ser
menor que 1.59 cm (5/8 pulgada).
• Si la cinta de luces está doblada cerca de los LED, entonces el radio de doblado
debe ser mayor que 2.5 cm (1 pulgada).
INSTALACIÓN DE LAS SECCIONES DE CONEXIÓN
Materiales necesarios:
Cinta de luces, tijera, cable de conexión, alicate, cubierta del conector
1. Esta cinta de luces puede cortarse en secciones a la longitud deseada. Las diferentes
secciones pueden conectarse entre sí y congurarse según el espacio de instalación.
2. Determine la longitud necesaria para la ubicación seleccionada y monte todas las
conexiones a su sistema de iluminación antes de instalarlo.
a. La longitud total máxima de todas las secciones conectadas a una misma fuente
de alimentación es la longitud de una cinta de luces, ya sea de 2 metros o 4 metros.
b. Esta cinta de luces no debe conectarse a otra sección de cinta si esto resultase en una
longitud total máxima de cinta de luces conectada a una misma fuente de alimentación
mayor que la longitud de una cinta de luces, ya sea de 2 metros o 4 metros.
c. Nunca conecte eléctricamente dos secciones de cinta de luces alimentadas por
distintas fuentes de alimentación. Las luces podrían dañarse y ocasionar un riesgo de
incendio o lesiones.
3. Determine la longitud necesaria de la cinta de luces. Encuentre la “línea de corte”
más cercana (símbolo de tijeras) que permitirá instalar la sección de cinta de luces
en la ubicación deseada.
a. Corte solamente la sección de cinta por la marca de corte (símbolo de tijeras) que
aparece en la supercie de la cinta. Se muestra una cinta de luces de 4 clavijas. La
cinta blanca tiene solo 2 clavijas.
b. Encuentre las 2 o 4 secciones de color de cobre en uno de los dos lados de la línea
de corte. Estos puntos son los contactos para instalar el cable conector. Después de
cortar cuidadosamente la cinta de luces, despegue 1.27 cm (1/2 pulgada) del papel
protector de la parte posterior de la cinta de luces en cada uno de los extremos
cortados para dejar a la vista las secciones de color de cobre de conexión en la
parte posterior de la cinta.
c. Coloque el cable conector sobre una supercie plana con las clavijas de conexión
orientadas hacia arriba.
d. Coloque el extremo cortado de la cinta de luces, con los LED orientados hacia
arriba, en el alojamiento del conector. El extremo cortado de la cinta de luces debe
descansar contra la barrera en el lado del cable del conector. El extremo no debe
sobrepasar la barrera ni descansar sobre ella.
e. Cuando el extremo cortado descanse contra la barrera, las clavijas de conexión
estarán ubicadas debajo de las secciones de color de cobre en la parte inferior de
la cinta de luces. Estas secciones de color de cobre serán los puntos de conexión
para el cable.
f. Coloque la cubierta del conector en las dos ranuras del conector de cable en uno
de los lados del extremo cortado. Presione con fuerza la cubierta de manera que las
clavijas de conexión perforen el extremo cortado de la cinta de luces.
g. Luego de presionar con fuerza la cubierta, utilice el alicate para jar
cuidadosamente la cubierta del conector en el conector y asegurar la conexión.
h. Repita el proceso para el conector y el extremo cortado en el lado opuesto del cable.
i. Cuando ensamble el producto, cerciórese que todas las conexiones estén jas
para asegurarse que el producto funcione de forma satisfactoria durante su vida útil.
j. Asegúrese que todas las conexiones se hayan realizado correctamente antes de
proceder con la instalación de la cinta de luces.
4. Instale la cinta de luces despegando el papel protector de la parte posterior y
presionándola para que se adhiera a la supercie de montaje limpia.
Garantía limitada
En condiciones y uso normales, AmerTac otorga al comprador original de este producto una garantía expresa
limitada de un año que se describe con todo detalle en www.amertac.com/warranties. La garantía limitada
se otorga en lugar de todas las demás garantías o responsabilidades expresas o implícitas, sujeto a las
excepciones que se explican con todo detalle en la garantía limitada en el sitio web.
Instalación de la cinta de luces blanca Instalación de la cinta de luces led con cambio de color
