Westen STAR CONDENS Guide

it CALDAIA MURALE A GAS A CONDENSAZIONE
Manuale per l’uso destinato all’utente e all’installatore
en CONDENSING GAS WALL-HUNG BOILERS
Instructions manual for users and tters
hu MAGAS HOZAMÚ FALI GÁZKAZÁN
Felhasználói és szerelői kézikönyv
ru НАСТЕННЫЙ ГАЗОВЫЙ КОНДЕНСАЦИОННЫЙ КОТЕЛ
Руководство по установке и эксплуатации

7105764.02 (1-11/12) 2
Utente & Installatore (it)
Gentile Cliente,
la nostra Azienda ritiene che il Suo nuovo prodotto soddisferà tutte le Sue esigenze. L’acquisto di un nostro prodotto garantisce
quanto Lei si aspetta: un buon funzionamento ed un uso semplice e razionale.
Quello che Le chiediamo è di non mettere da parte queste istruzioni senza averle prima lette: esse contengono informazioni utili
per una corretta ed efciente gestione della Suo prodotto.
La nostra azienda dichiara che questi prodotti sono dotati di marcatura conformemente ai requisiti essenziali
delle seguenti Direttive:
- Direttiva Gas 2009/142/CE
- Direttiva Rendimenti 92/42/CEE
- Direttiva Compatibilità Elettromagnetica 2004/108/CE
- Direttiva Bassa tensione 2006/95/CE
La nostra azienda, nella costante azione di miglioramento dei prodotti, si riserva la possibilità di modicare i dati espressi in
questa documentazione in qualsiasi momento e senza preavviso. La presente documentazione è un supporto informativo e
non considerabile come contratto nei confronti di terzi.
SOMMARIO
DESCRIZIONE SIMBOLI ............................................................................................................................................................3
AVVERTENZE DI SICUREZZA....................................................................................................................................................3
AVVERTENZE GENERALI ..........................................................................................................................................................4
CONSIGLI PER IL RISPARMIO ENERGETICO ..........................................................................................................................4
1. MESSA IN FUNZIONE DELLA CALDAIA...........................................................................................................................5
1.1 REGOLAZIONE DELLA TEMPERATURA DI MANDATA RISCALDAMENTO E DELL’ACQUA SANITARIA .....................5
1.2 MODI DI FUNZIONAMENTO .............................................................................................................................................5
2. ARRESTO PROLUNGATO DELL’IMPIANTO. PROTEZIONE ANTIGELO ........................................................................6
3. CAMBIO GAS.....................................................................................................................................................................6
4. ANOMALIE .........................................................................................................................................................................6
5. MENU INFORMAZIONI DI CALDAIA.................................................................................................................................7
6. SPEGNIMENTO DELLA CALDAIA.....................................................................................................................................7
7. RIEMPIMENTO IMPIANTO ................................................................................................................................................7
8. ISTRUZIONI PER L’ORDINARIA MANUTENZIONE..........................................................................................................7
AVVERTENZE PRIMA DELL’INSTALLAZIONE ...........................................................................................................................8
9. INSTALLAZIONE DELLA CALDAIA....................................................................................................................................8
9.1 DIMENSIONI DELLA CALDAIA..........................................................................................................................................8
10. INSTALLAZIONE DEI CONDOTTI .....................................................................................................................................9
10.1 CONDOTTI COASSIALI....................................................................................................................................................9
10.2 CONDOTTI SEPARATI......................................................................................................................................................9
KIT SDOPPIATORE SINGOLO....................................................................................................................................................10
(ACCESSORIO ALTERNATIVO)..................................................................................................................................................10
11. COLLEGAMENTI ELETTRICI ............................................................................................................................................10
11.1 COLLEGAMENTO TERMOSTATO AMBIENTE .................................................................................................................11
11.2 ACCESSORI NON INCLUSI NELLA DOTAZIONE ............................................................................................................11
12. FUNZIONI SPECIALI .........................................................................................................................................................11
12.1 PRIMA ACCENSIONE........................................................................................................................................................11
12.2 FUNZIONE DEGASAMENTO IMPIANTO ..........................................................................................................................12
12.3 FUNZIONE SPAZZACAMINO ............................................................................................................................................12
12.4 VERIFICA COMBUSTIONI (%) ..........................................................................................................................................12
FUNZIONE AGGIUSTAMENTO COMBUSTIONI (CO2% )...........................................................................................................12
13. VALVOLA GAS ...................................................................................................................................................................13
14. IMPOSTAZIONE PARAMETRI...........................................................................................................................................13
15. DISPOSITIVI DI REGOLAZIONE E SICUREZZA..............................................................................................................14
16. CARATTERISTICHE PORTATA/PREVALENZA ALLA PLACCA ........................................................................................14
17. MANUTENZIONE ANNUALE .............................................................................................................................................15
17.1 GRUPPO IDRAULICO .......................................................................................................................................................15
17.2 PULIZIA DEI FILTRI............................................................................................................................................................15
17.3 PULIZIA DAL CALCARE DEL CIRCUITO SANITARIO ......................................................................................................15
17.4 SMONTAGGIO DELLO SCAMBIATORE ACQUA-ACQUA................................................................................................16
17.5 POSIZIONAMENTO ELETTRODI......................................................................................................................................16
17.6 SOSTITUZIONE DEI COMPONENTI.................................................................................................................................16
FUNZIONE CALIBRAZIONE AUTOMATICA................................................................................................................................16
18. CARATTERISTICHE TECNICHE .......................................................................................................................................17

3
Utente & Installatore (it)
7105764.02 (1-11/12)

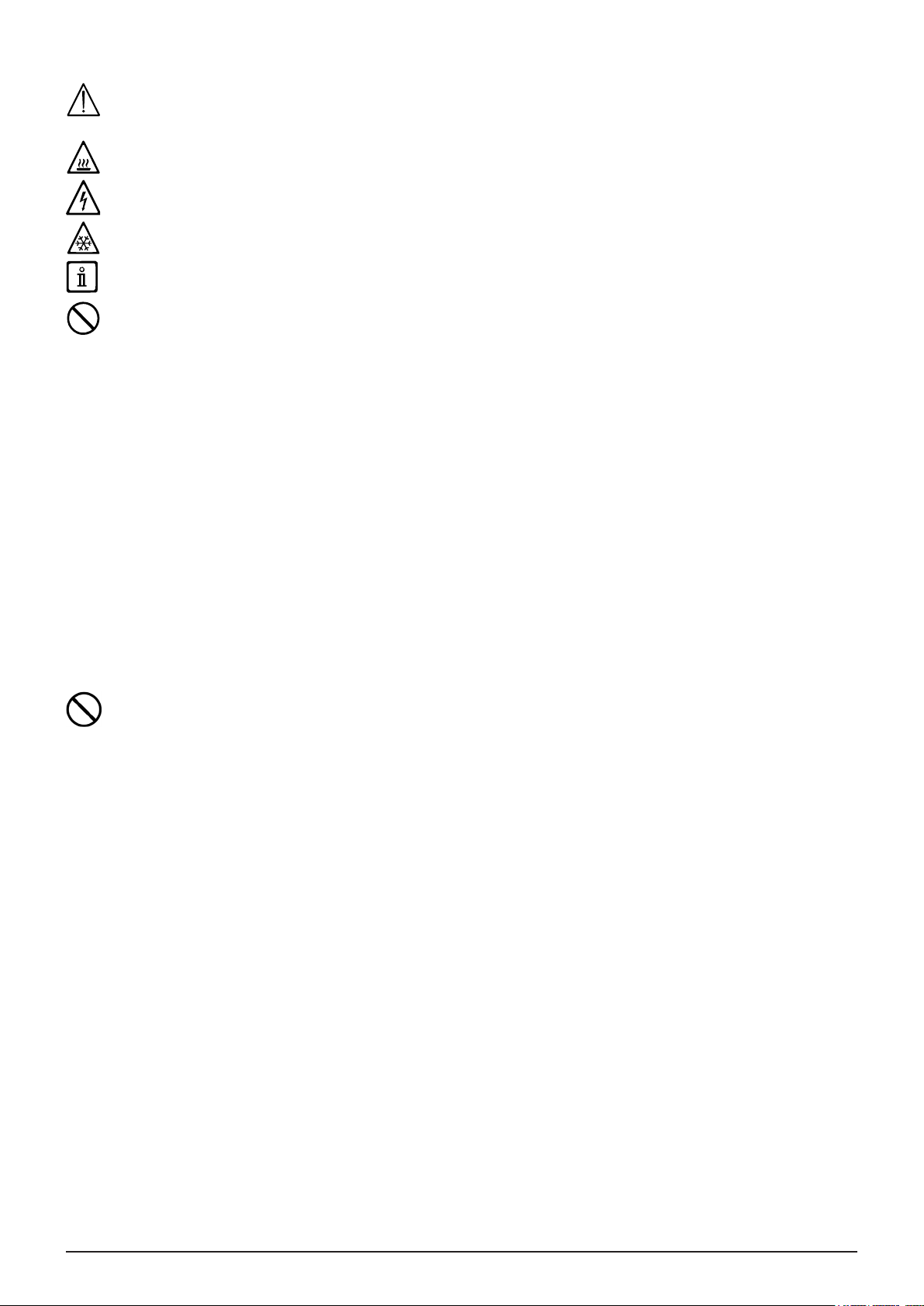

DESCRIZIONE SIMBOLI
AVVERTENZA
Rischio di danno o di malfunzionamento dell’apparecchio. Prestare particolare attenzione alle avvertenze
di pericolo che riguardano possibili danni alle persone.
PERICOLO SCOTTATURE
Attendere che l’apparecchio si raffreddi prima di agire sulle parti esposte al calore.
PERICOLO ALTA TENSIONE
Parti elettriche in tensione, pericolo di shock elettrico.
PERICOLO GELO
Probabile formazione di ghiaccio a causa di basse temperature.
INFORMAZIONI IMPORTANTI
Informazioni da leggere con particolare attenzione perchè utili al corretto funzionamento della caldaia.
DIVIETO GENERICO
Vietato effettuare/utilizzare quanto specicato a anco del simbolo.
AVVERTENZE DI SICUREZZA
ODORE DI GAS
• Spegnere la caldaia.
• Non azionare alcun dispositivo elettrico (come accendere la luce).
• Spegnere eventuali amme libere e aprire le nestre.
• Chiamare il centro di Assistenza Tecnico Autorizzato.
ODORE DI COMBUSTIONE
• Spegnere la caldaia.
• Aerare il locale aprendo porte e nestre.
• Chiamare il Centro di Assistenza Tecnica Autorizzato.
MATERIALE INFIAMMABILE
Non utilizzare e/o depositare materiali facilmente inammabili (diluenti, carta, ecc.) nelle vicinanze della caldaia.
MANUTENZIONE E PULIZIA CALDAIA
Togliere l’alimentazione elettrica alla caldaia prima di effettuare un qualsiasi intervento.
L’apparecchio non è destinato a essere usato da persone le cui capacità siche, sensoriali o mentali siano ridotte, oppure
con mancanza di esperienza o di conoscenza, a meno che esse abbiano potuto beneciare, attraverso l’intermediazione di
una persona responsabile della loro sicurezza, di una sorveglianza o di istruzioni riguardanti l’uso dell’apparecchio.

7105764.02 (1-11/12) 4
Utente & Installatore (it)
AVVERTENZE GENERALI
Questa caldaia serve a riscaldare l’acqua ad una temperatura inferiore a quella di ebollizione a pressione atmosferica. Essa deve
essere allacciata ad un impianto di riscaldamento e ad una rete di distribuzione di acqua calda sanitaria, compatibilmente alle sue
prestazioni ed alla sua potenza. Prima di far allacciare la caldaia da personale professionalmente qualicato, secondo il DM n°
37 del 22.01.08, far effettuare:
• Una verica che la caldaia sia predisposta per il funzionamento con il tipo di gas disponibile. Questo è rilevabile dalla scritta
sull’imballo e dalla targa presente sull’apparecchio.
• Un controllo che il camino abbia un tiraggio adeguato, non presenti strozzature e non siano inseriti nella canna fumaria scari-
chi di altri apparecchi, salvo che questa non sia realizzata per servire più utenze secondo le speciche Norme e prescrizioni
vigenti.
• Un controllo che, nel caso di raccordi su canne fumarie preesistenti, queste siano state perfettamente pulite poiché le scorie,
staccandosi dalle pareti durante il funzionamento, potrebbero occludere il passaggio dei fumi.
• Risulta inoltre indispensabile, al ne di preservare il corretto funzionamento e la garanzia dell’apparecchio, seguire le precau-
zioni di seguito riportate.
1. Circuito sanitario
1.1 Se la durezza dell’acqua supera il valore di 20 °F (1 °F = 10 mg di carbonato di calcio per litro d’acqua) si prescrive l’installa-
zione di un dosatore di polifosfati o di un sistema di pari effetto rispondente alle normative vigenti.
1.2 E’ necessario effettuare un lavaggio accurato dell’impianto dopo l’installazione dell’apparecchio e prima del suo utilizzo.
1.3 I materiali utilizzati per il circuito acqua sanitaria sono conformi alla Direttiva 98/83/CE.
2. Circuito di riscaldamento
2.1 Impianto nuovo: Prima di procedere all’installazione della caldaia l’impianto deve essere opportunamente pulito allo scopo
di eliminare residui di lettature, saldature ed eventuali solventi utilizzando prodotti idonei disponibili sul mercato non acidi e non
alcalini, che non attacchino i metalli, le parti in plastica e gomma. Per la protezione dell’impianto dalle incrostazioni è necessa-
rio l’utilizzo di prodotti inibitori quali SENTINEL X100 e FERNOX protettivo per impianti di riscaldamento. Per l’utilizzo di questi
prodotti seguire attentamente le istruzioni fornite con i prodotti stessi. Non utilizzare sigillanti liquidi come FERNOX CENTRAL
HEATING LEAK SEALER e SENTINEL in quanto possono danneggiare i componenti della caldaia.
2.2 Impianto esistente: Prima di procedere all’installazione della caldaia l’impianto deve essere completamente svuotato ed
opportunamente pulito da fanghi e contaminanti utilizzando prodotti idonei disponibili sul mercato. I prodotti raccomandati per la
pulizia sono: SENTINEL X300 o X400 e FERNOX rigeneratore per impianti di riscaldamento. Per l’utilizzo di questi prodotti se-
guire attentamente le istruzioni fornite con i prodotti stessi. Ricordiamo che la presenza di depositi nell’impianto di riscaldamento
comporta dei problemi funzionali alla caldaia (es. surriscaldamento e rumorosità dello scambiatore). Non utilizzare sigillanti liquidi
come FERNOX CENTRAL HEATING LEAK SEALER e SENTINEL in quanto possono danneggiare i componenti della caldaia.
La prima accensione deve essere effettuata dal Servizio di Assistenza Tecnica autorizzato che dovrà vericare:
• Che i dati di targa siano rispondenti a quelli delle reti di alimentazione (elettrica, idrica, gas).
• Che l’installazione sia conforme alle normative vigenti, in particolare: UNI-CIG 7129, 7131, Regolamento di Attuazione della
Legge n° 10 del 9.01.1991 ed in specie i Regolamenti Comunali.
• Che sia stato effettuato regolarmente il collegamento elettrico alla rete più terra.
La mancata osservazione di queste avvertenze comporta il decadimento della garanzia dell’apparecchio. I nominativi dei
Centri di Assistenza Tecnica autorizzati sono rilevabili dal foglio allegato. Prima della messa in funzione togliere il lm protet-
tivo della caldaia. Non utilizzare per lo scopo utensili o materiali abrasivi perché potrebbero danneggiare le parti verniciate.
Le parti dell’imballo (sacchetti in plastica, polistirolo ecc.) non devono essere lasciate alla portata dei bambini in quanto poten-
ziali fonti di pericolo.
CONSIGLI PER IL RISPARMIO ENERGETICO
Regolazione del riscaldamento
Regolare la temperatura di mandata caldaia in funzione del tipo di impianto. Per impianti con termosifoni, si consiglia di impostare
una temperatura massima di mandata dell’acqua di riscaldamento di circa 60°C, aumentare tale valore qualora non si dovesse
raggiungere il comfort ambiente richiesto. Nel caso di impianto con pannelli radianti a pavimento, non superare la temperatura
prevista dal progettista dell’impianto. È consigliabile l’utilizzo della Sonda Esterna e/o del Pannello di Controllo per adattare auto-
maticamente la temperatura di mandata in funzione delle condizioni atmosferiche o della temperatura interna. In questo modo non
viene prodotto più calore di quello che è effettivamente necessario. Regolare la temperatura ambiente senza surriscaldare i locali.
Ogni grado in eccesso comporta un consumo energetico maggiore, pari a circa il 6%. Adeguare la temperatura ambiente anche
in funzione del tipo di utilizzo dei locali. Ad esempio, la camera da letto o le stanze meno usate possono essere riscaldate ad una
temperatura inferiore. Utilizzare la programmazione oraria ed impostare la temperatura ambiente nelle ore notturne inferiore a
quella nelle ore diurne di circa 5°C. Un valore più basso non conviene in termini di risparmio economico. Solo in caso di assenza
prolungata, come ad esempio una vacanza, abbassare ulteriormente il set di temperatura. Non coprire i radiatori per evitare la cor-
retta circolazione dell’aria. Non lasciare le nestre socchiuse per aerare i locali, ma aprire le completamente per un breve periodo.
Acqua calda sanitaria
Un buon risparmio si ottiene impostando la temperatura sanitaria dell’acqua desiderata evitando di miscelarla con l’acqua fredda.
Ogni ulteriore riscaldamento causa uno spreco di energia e una maggiore creazione del calcare.

5
Sezione UTENTE (it)
7105764.02 (1-11/12)
1. MESSA IN FUNZIONE DELLA CALDAIA
Procedere come di seguito descritto per le corrette operazioni di accensione:
• Vericare che la pressione dell’impianto sia quella prescritta (capitolo 6);
• Alimentare elettricamente la caldaia.
• Aprire il rubinetto del gas (di colore giallo, posizionato sotto la caldaia);
• Selezionare la modalità di riscaldamento desiderata (capitolo 1.2).
Legenda TASTI
Regolazione temperatura acqua sanitaria
(tasto +per aumentare la temperatura e tasto – per diminuirla)
Regolazione temperatura acqua di riscaldamento
(tasto +per aumentare la temperatura e tasto – per diminuirla)
Informazioni di funzionamento caldaia
Modo di funzionamento:
Sanitario – Sanitario & Riscaldamento – Solo Riscaldamento
Spento – Reset – Uscita menu/funzioni
Legenda SIMBOLI
Spento: riscaldamento e sanitario disabilitati
(è attiva solo la protezione antigelo di caldaia) Bruciatore acceso
Anomalia che impedisce l’accensione del bruciatore Modo di funzionamento in sanitario abilitato
Pressione acqua caldaia/impianto bassa Modo di funzionamento in riscaldamento
abilitato
Richiesto intervento Assistenza Tecnica Menu di programmazione
Anomalia resettabile manualmente (tasto ) Menu informazioni di caldaia
Anomalia in corso Unità di misura impostate (SI/US)
1.1 REGOLAZIONE DELLA TEMPERATURA DI MANDATA RISCALDAMENTO E DELL’ACQUA SANITARIA
La regolazione della temperatura di mandata riscaldamento e dell’acqua sanitaria (in presenza di bollitore esterno) si effettua
agendo rispettivamente sui tasti e . L’accensione del bruciatore è visualizzata sul display con il simbolo .
RISCALDAMENTO: durante il funzionamento della caldaia in riscaldamento, sul display è visualizzato il simbolo intermittente
e la temperatura di mandata riscaldamento (°C).
In caso di collegamento di una Sonda Esterna, i tasti regolano indirettamente la temperatura ambiente (valore di fabbrica
20°C - vedere capitolo 10.2.1).
SANITARIO: Durante il funzionamento della caldaia in sanitario, sul display è visualizzato il simbolo intermittente e la tempe-
ratura del circuito primario di caldaia (°C).
1.2 MODI DI FUNZIONAMENTO
SIMBOLO
VISUALIZZATO MODO DI FUNZIONAMENTO
Per abilitare il funzionamento dell’apparecchio in Sanitario - Riscaldamento o
Solo Riscaldamento premere ripetutamente il tasto e scegliere una delle
tre modalità disponibili.
Per disabilitare i modi di funzionamento della caldaia mantenendo attiva
la funzione antigelo, premere per almeno 3 secondi il tasto ,sul display
apparirà solo il simbolo (con caldaia in blocco lampeggia la retroilluminazione
del display).
SANITARIO
SANITARIO &
RISCALDAMENTO
SOLO RISCALDAMENTO


7105764.02 (1-11/12) 6
Sezione UTENTE (it)
2. ARRESTO PROLUNGATO DELL’IMPIANTO. PROTEZIONE ANTIGELO
E’ buona norma evitare lo svuotamento dell’intero impianto di riscaldamento poiché ricambi d’acqua possono causare inutili e dan-
nosi depositi di calcare all’interno della caldaia e dei corpi scaldanti. Se durante l’inverno l’impianto termico non dovesse essere
utilizzato, nel caso di pericolo di gelo, è consigliabile miscelare l’acqua dell’impianto con idonee soluzioni anticongelanti destinate
a tale uso specico (es. glicole propilenico associato ad inibitori di incrostazioni e corrosioni). La gestione elettronica della caldaia
è provvista di una funzione “antigelo” in riscaldamento che con temperatura di mandata impianto inferiore ai 5 °C fa accendere il
bruciatore no al raggiungimento in mandata di un valore pari a 30 °C.
La funzione è operativa se la caldaia è alimentata elettricamente, c’è gas, la pressione dell’impianto è quella prescritta e la
caldaia non è in blocco.
3. CAMBIO GAS
Non previsto per questi modelli di caldaie.
4. ANOMALIE
Le anomalie visualizzate sul display sono identicate dal simbolo e da un numero (codice di anoma-
lia). Per la lista completa delle anomalie vedere la tabella seguente.
Se sul display appare il simbolo l’anomalia richiede un RESET da parte dell’utente.
Per RESETTARE la caldaia, premere per 2 secondi il tasto . In caso d’intervento di frequenti visualiz-
zazioni di anomalia, chiamare il centro di Assistenza Tecnica autorizzato.
Descrizione anomalia Descrizione anomalia
09 Errore collegamento valvola gas 117 Pressione circuito idraulico troppo alta
10 Sensore sonda esterna guasto 118 Pressione circuito idraulico troppo bassa
15 Errore valvola gas 125
Intervento di sicurezza per mancanza di circolazione.
(controllo effettuato tramite un sensore di
temperatura)
20 Sensore NTC di mandata guasto 128 Perdita di amma
28 Sensore NTC fumi guasto 130 Intervento sonda NTC fumi per sovratemperatura
40 Sensore NTC di ritorno guasto 133 Mancata accensione (N° 5 tentativi)
50 Sensore NTC sanitario guasto
(solo per modello solo riscaldamento con bollitore) 134 Valvola gas bloccata
53 * Condotto fumi ostruito 135 Errore interno di scheda
55 Scheda elettronica non tarata 160 Anomalia funzionamento ventilatore
83-84
86-87
Problema di comunicazione tra scheda caldaia e
unità comando. Probabile corto circuito sul
cablaggio.
317 Frequenza di alimentazione elettrica errata
92 Anomalia fumi durante la fase di calibrazione
(probabile ricircolo fumi) 321 Sensore NTC sanitario guasto
109 Presenza d’aria nel circuito di caldaia
(anomalia temporanea) 384 Fiamma parassita (anomalia interna)
110 Intervento termostato di sicurezza per
sovratemperatura (probabile pompa bloccata o
aria nel circuito di riscaldamento).
385 Tensione di alimentazione troppo bassa
* Togliere alimentazione elettrica alla caldaia per alcuni secondi.
In caso di anomalia la retroilluminazione del display si accende visualizzando il codice di errore. E’ possibile effettuare 5
tentativi consecutivi di riarmo dopodichè la caldaia rimane in blocco. Per effettuare un nuovo tentativo di riarmo, è neces-
sario attendere 15 minuti.

7
Sezione UTENTE (it)
7105764.02 (1-11/12)

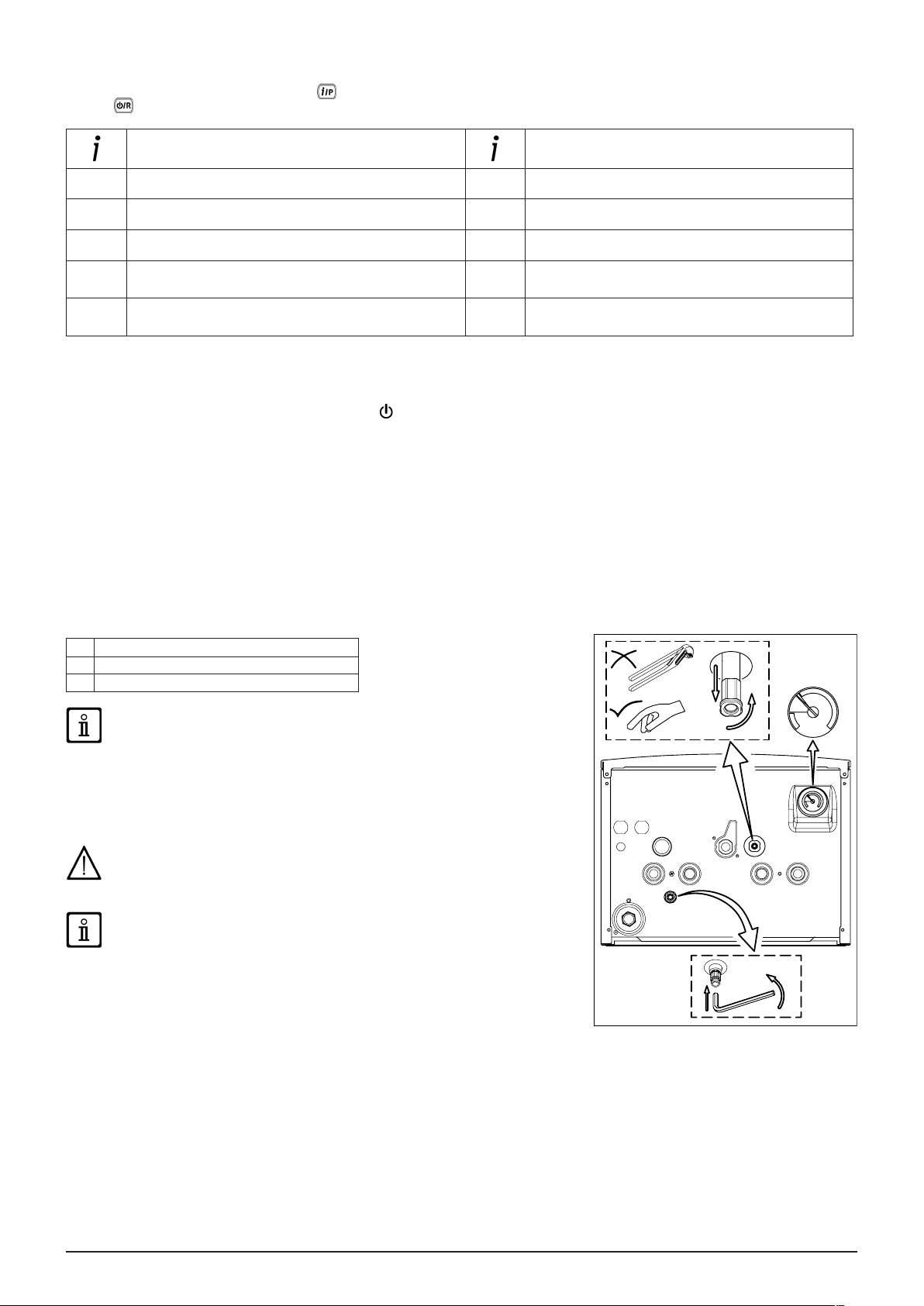

5. MENU INFORMAZIONI DI CALDAIA
Premere per almeno 1 secondo il tasto per visualizzare le informazioni riportate nella tabella seguente. Per uscire premere
il tasto .
DESCRIZIONE DESCRIZIONE
00 Codice interno di anomalia secondario 05 Pressione acqua impianto di riscaldamento (bar)
01 Temperatura di mandata riscaldamento (°C) 06 Temperatura di ritorno riscaldamento (°C)
02 Temperatura esterna (°C) 07 Temperatura sonda fumi (°C)
03 Temperatura acqua calda sanitaria bollitore esterno
(caldaia solo riscaldamento) 08 Temperatura scambiatore primario (°C)
04 Temperatura acqua calda sanitaria
(caldaia con scambiatore a piastre) 09 - 18 Informazioni produttore
6. SPEGNIMENTO DELLA CALDAIA
Per lo spegnimento della caldaia occorre togliere l’alimentazione elettrica dell’apparecchio mediante l’interruttore bipolare. Nel
modo di funzionamento “Spento -protez.antigelo-” la caldaia rimane spenta ma i circuiti elettrici restano in tensione ed è attiva
la funzione antigelo.
7. RIEMPIMENTO IMPIANTO
Per il caricamento dell’impianto estrarre il rubinetto telescopico “A” presente sul fondo della caldaia e ruotarlo lentamente in senso
antiorario (NON utilizzare utensili), no a raggiungere una pressione a impianto freddo tra 1 - 1,5 bar (vedi manometro “B” - gura
a lato). Una volta raggiunta la pressione ottimale chiudere il rubinetto di caricamento.
Vericare periodicamente che la pressione, letta sul manometro “B”, ad impianto freddo, sia di 1 - 1,5 bar. In caso di pressione
bassa, agire sul rubinetto “A” di caricamento della caldaia.
Qual’ora la pressione dell’impianto sia troppo alta utilizzare il rubinetto di scarico “C”, presente sul fondo della caldaia (gura a
lato), utilizzando una chiave esagonale da 8 mm.
ARubinetto di riempimento caldaia/ impianto
BManometro
CRubinetto di scarico caldaia/impianto
Si raccomanda di porre particolare cura nella fase di riempimento dell’im-
pianto di riscaldamento. In particolare aprire le valvole termostatiche even-
tualmente presenti nell’impianto, far afuire lentamente l’acqua al ne di
evitare formazione di aria all’interno del circuito primario nché non si raggiunge la
pressione necessaria al funzionamento. Inne eseguire lo sato degli eventuali ele-
menti radianti all’interno dell’impianto. WESTEN non si assume alcuna responsabilità
per danni derivati dalla presenza di bolle d’aria all’interno dello scambiatore primario
dovuta ad errata o approssimativa osservanza di quanto sopra indicato.
La caldaia è dotata di un pressostato idraulico che, in caso di mancanza d’ac-
qua, non consente il funzionamento della caldaia.
Se si dovessero vericare frequenti diminuzioni di pressione chiedere l’inter-
vento del SERVIZIO DI ASSISTENZA TECNICA AUTORIZZATO.
8. ISTRUZIONI PER L’ORDINARIA MANUTENZIONE
Per garantire alla caldaia una perfetta efcienza funzionale e di sicurezza è necessario, alla ne di ogni stagione, far ispezionare
la caldaia dal Servizio di Assistenza Tecnica autorizzato.
Una manutenzione accurata è sempre motivo di risparmio nella gestione dell’impianto.




















7105764.02 (1-11/12) 8
Sezione INSTALLATORE (it)
AVVERTENZE PRIMA DELL’INSTALLAZIONE
Le note ed istruzioni tecniche che seguono sono rivolte agli installatori per dar loro la possibilità di effettuare una perfetta installa-
zione. Le istruzioni riguardanti l’accensione e l’utilizzo della caldaia sono contenute nella parte destinata all’utente.Si fa presente
che le Norme Italiane che regolano l’installazione, la manutenzione e la conduzione degli impianti d’uso domestico a gas sono
contenute nei seguenti documenti:
• Norme UNI-CIG 7129-7131 e CEI 64-8
• Legge 9 gennaio 1991 n° 10 e relativo Regolamento d’Attuazione (DPR 26 Agosto 1993 n° 412).
• Disposizioni dei Vigili del Fuoco, dell’Azienda del gas ed in specie i Regolamenti Comunali.
Inoltre, il tecnico installatore dev’essere abilitato all’installazione degli apparecchi per riscaldamento secondo il DM 22 gennaio
2008, n.37.
Oltre a ciò va tenuto presente che:
• La caldaia può essere utilizzata con qualunque tipo di piastra convettrice, radiatore, termoconvettore, alimentati a due tubi o
monotubo. Le sezioni del circuito saranno, in ogni caso, calcolate secondo i normali metodi, tenendo conto della caratteristica
portata-prevalenza disponibile alla placca e riportata al paragrafo 16.
• Le parti dell’imballo (sacchetti in plastica, polistirolo ecc.) non devono essere lasciate alla portata dei bambini in quanto poten-
ziali fonti di pericolo.
• La prima accensione deve essere effettuata dal Servizio di Assistenza Tecnica autorizzato, rilevabile dal foglio allegato.
Il mancato rispetto di quanto sopra comporta il decadimento della garanzia.
AVVERTENZA POMPA SUPPLEMENTARE
In caso di utilizzo di una pompa supplementare sull’impianto di riscaldamento, posizionare la stessa sul circuito di ritorno della
caldaia. Questo al ne di permettere il corretto funzionamento del pressostato acqua.
AVVERTENZA SOLARE
in caso di collegamento della caldaia istantanea (mista) ad un impianto con pannelli solari, la temperatura massima dell’acqua
sanitaria all’entrata della caldaia non deve essere superiore a 60°C.
Le parti dell’imballo (sacchetti in plastica, polistirolo ecc.) non devono essere lasciate alla portata dei bambini in quanto poten-
ziali fonti di pericolo.
9. INSTALLAZIONE DELLA CALDAIA
La gura della dima è disponibile alla ne del manuale nell’ allegato “SECTION” C.
Determinata l’esatta ubicazione della caldaia ssare la dima alla parete.Eseguire la posa in opera dell’impianto partendo dalla
posizione degli attacchi idrici e gas presenti nella traversa inferiore della dima stessa. Assicurarsi che la parte posteriore della
caldaia (schienale) sia il più possibile parallelo al muro (in caso contrario spessorare la parte inferiore). E’ consigliabile installare,
sul circuito di riscaldamento, due rubinetti d’intercettazione (mandata e ritorno) G3/4, disponibili a richiesta, che permettono, in
caso d’interventi importanti, di operare senza dover svuotare tutto l’impianto di riscaldamento. Nel caso di impianti già esistenti e
nel caso di sostituzioni è consigliabile, oltre a quanto citato, prevedere sul ritorno alla caldaia ed in basso un vaso di decantazione
destinato a raccogliere i depositi o scorie presenti anche dopo il lavaggio e che nel tempo possono essere messi in circolazione.
Fissata la caldaia alla parete effettuare il collegamento ai condotti di scarico e aspirazione, forniti come accessori, come descritto
nei successivi capitoli. Collegare il sifone ad un pozzetto di scarico assicurando una pendenza continua. Sono da evitare tratti
orizzontali.
Serrare con cautela gli attacchi idrici della caldaia (coppia massima 30 Nm).
9.1 DIMENSIONI DELLA CALDAIA
AScarico condensa DEntrata GAS
BMandata impianto di riscaldamento EEntrata acqua fredda sanitaria / Caricamento impianto
CMandata acqua calda sanitaria (G1/2”) FRitorno impianto di riscaldamento
Le dimensioni della caldaia e le relative quote d’installazione degli attacchi idrici sono riportate alla ne del manuale nell’allegato
“SECTION” C.

9
Sezione INSTALLATORE (it)
7105764.02 (1-11/12)
10. INSTALLAZIONE DEI CONDOTTI
L’installazione della caldaia può essere effettuata con facilità e essibilità grazie agli accessori forniti dei quali successivamente è
riportata una descrizione. La caldaia è, all’origine, predisposta per il collegamento ad un condotto di scarico - aspirazione di tipo
coassiale, verticale o orizzontale. La caldaia può essere utilizzata anche con condotti separati utilizzando l’accessorio sdoppia-
tore.
AVVERTENZE
C13, C33 I terminali per lo scarico sdoppiato devono essere previsti all’interno di un quadrato
di 50 cm di lato. Istruzioni dettagliate sono presenti assieme ai singoli accessori.
C53 I terminali per l’aspirazione dell’aria comburente e per l’evacuazione dei prodotti della
combustione non devono essere previsti su muri opposti dell’edicio.
C63 La massima perdita di carico dei condotti non deve superare i 100 Pa. I condotti devono
essere certicati per l’uso specico e per una temperatura superiore ai 100°C. Il terminale ca-
mino utilizzato deve essere certicato secondo la Norma EN 1856-1.
C43, C83 Il camino o canna fumaria utilizzata deve essere idonea all’uso.
Per una migliore installazione si consiglia di utilizzare gli accessori forniti dal costrut-
tore.
Al ne di garantire una maggior sicurezza di funzionamento è necessario che i condotti di
scarico fumi siano ben ssati al muro mediante apposite staffe di ssaggio.

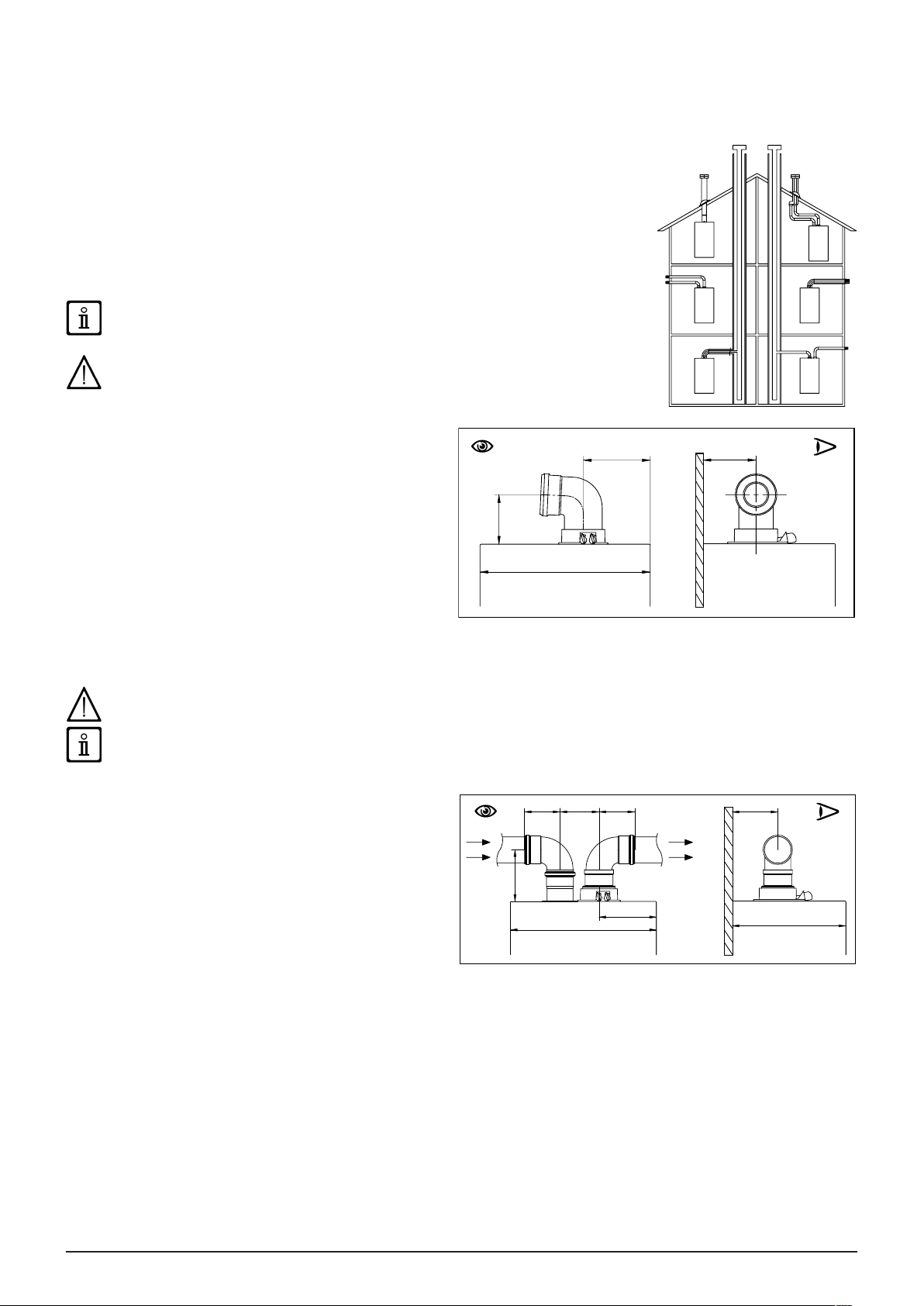

10.1 CONDOTTI COASSIALI
Questo tipo di condotto permette lo scarico dei combusti e
l’aspirazione dell’aria comburente sia all’esterno dell’edicio,
sia in canne fumarie di tipo LAS. La curva coassiale a 90° per-
mette di collegare la caldaia ai condotti di scarico-aspirazione
in qualsiasi direzione grazie alla possibilità di rotazione a 360°.
Essa può essere utilizzata anche come curva supplementare
in abbinamento al condotto coassiale o alla curva a 45°
In caso di scarico all’esterno il condotto scarico-aspirazione
deve fuoriuscire dalla parete per almeno 18 mm per permette-
re il posizionamento del rosone in alluminio e la sua sigillatura
onde evitare le inltrazioni d’acqua.
• L’inserimento di una curva a 90° riduce la lunghezza
totale del condotto di 1 metro.
• L’inserimento di una curva a 45° riduce la lunghezza totale del condotto di 0,5 metri.
• La prima curva 90° non rientra nel calcolo della lunghezza massima disponibile.
La pendenza minima verso la caldaia del condotto di scarico deve essere di 1 cm per metro di lunghezza.
ALCUNI ESEMPI D’INSTALLAZIONE DEI CONDOTTI DI SCARICO, E LE RELATIVE LUNGHEZZE AMMESSE, SONO DISPONI-
BILI ALLA FINE DEL MANUALE NELL’ ALLEGATO “SECTION” D.

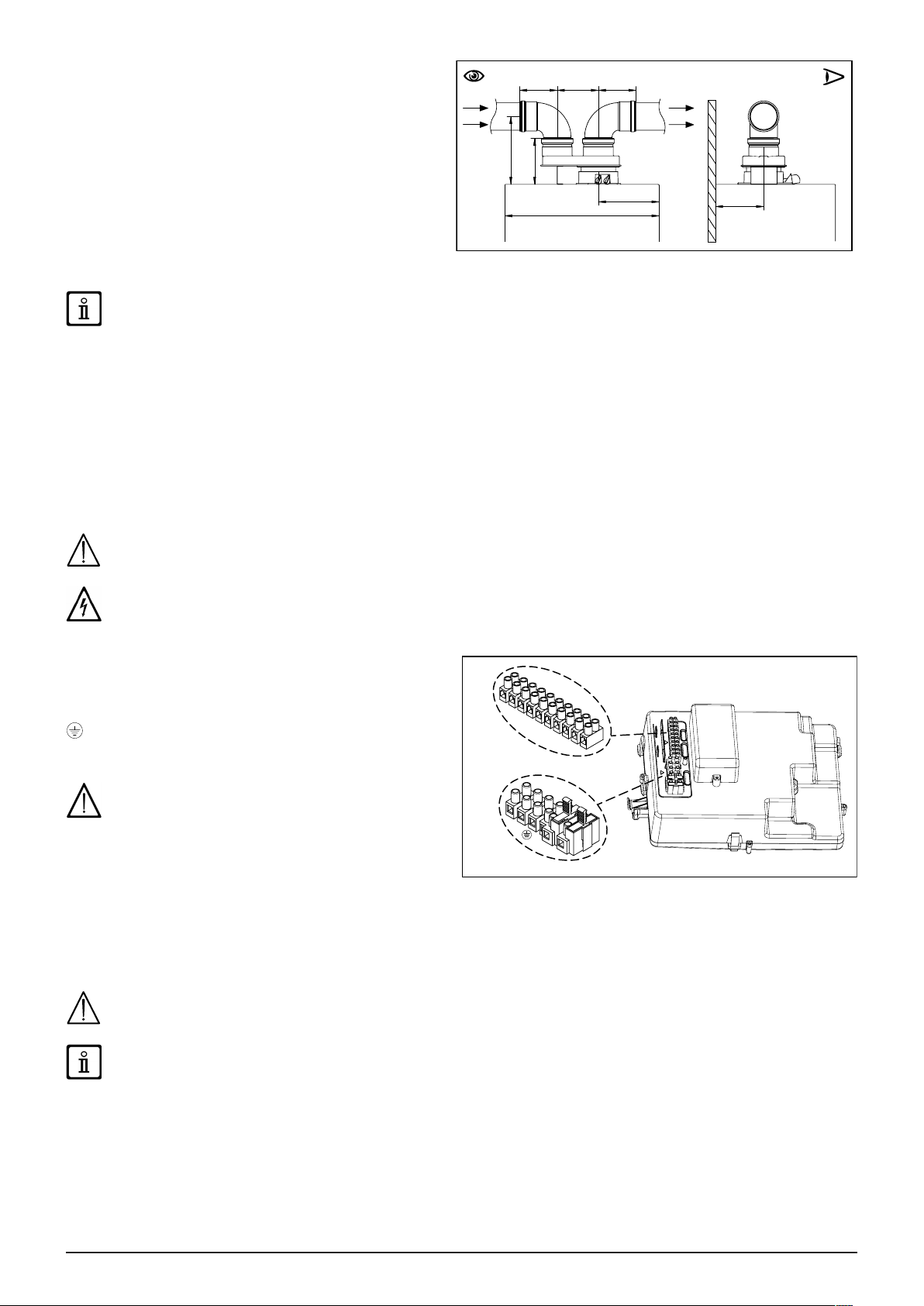

10.2 CONDOTTI SEPARATI
Questo tipo di condotto permette lo scarico dei combusti sia
all’esterno dell’edicio, sia in canne fumarie singole. L’aspira-
zione dell’aria comburente può essere effettuata in zone di-
verse rispetto a quelle dello scarico. L’accessorio sdoppiatore,
fornito come accessorio, è costituito da un raccordo riduzione
scarico 80 (B) e da un raccordo aspirazione aria (A). La guar-
nizione e le viti del raccordo aspirazione aria da utilizzare sono
quelle tolte in precedenza dal tappo.
La curva a 90° permette di collegare la caldaia ai condotti di
scarico e di aspirazione adattandolo alle diverse esigenze. Es-
sa può essere utilizzata anche come curva supplementare in abbinamento al condotto o alla curva a 45°.
• L’inserimento di una curva a 90° riduce la lunghezza totale del condotto di 0,5 metri.
• L’inserimento di una curva a 45° riduce la lunghezza totale del condotto di 0,25 metri.
• La prima curva 90° non rientra nel calcolo della lunghezza massima disponibile.

 


 




 
 










 


7105764.02 (1-11/12) 10
Sezione INSTALLATORE (it)
KIT SDOPPIATORE SINGOLO
(ACCESSORIO ALTERNATIVO)
Per installazioni particolari dei condotti di scarico/aspirazione
dei fumi, è possibile utilizzare l’accessorio sdoppiatore sin-
golo (C) fornito come accessorio. Questo accessorio, infatti,
consente di orientare lo scarico e l’aspirazione in qualsiasi di-
rezione grazie alla possibilità di rotazione a 360°. Questo tipo
di condotto permette lo scarico dei fumi sia all’esterno dell’edi-
cio, sia in canne fumarie singole. L’aspirazione dell’aria com-
burente può essere effettuata in zone diverse rispetto a quelle
dello scarico. Il kit sdoppiatore è ssato sulla torretta (100/60
mm) della caldaia e consente all’aria comburente e ai fumi di
scarico di entrare/uscire da due condotti (80 mm) separati.
Per maggiori informazioni leggere le istruzioni di montaggio
che accompagnano l’accessorio stesso.
ALCUNI ESEMPI D’INSTALLAZIONE DEI CONDOTTI DI SCARICO, E LE RELATIVE LUNGHEZZE AMMESSE, SONO DISPONI-
BILI ALLA FINE DEL MANUALE NELL’ ALLEGATO “SECTION” D.
11. COLLEGAMENTI ELETTRICI
La sicurezza elettrica dell’apparecchio è raggiunta soltanto quando lo stesso è correttamente collegato ad un efcace impianto
di messa a terra, eseguito come previsto dalle vigenti Norme di sicurezza sugli impianti (DM n.37 del 22.01.08). La caldaia va
collegata elettricamente ad una rete di alimentazione 230 V monofase + terra mediante il cavo a tre li in dotazione rispettando
la polarità Linea-Neutro.
L’allacciamento dev’essere effettuato tramite un interruttore bipolare con apertura dei contatti di almeno 3 mm.
In casi di sostituzione del cavo di alimentazione deve essere utilizzato un cavo armonizzato “HAR H05 VV-F” 3x0,75 mm2con
diametro massimo di 8 mm. Per accedere alle morsettiere rimuovere il pannello frontale della caldaia (issato con due viti nella
parte inferiore), ruotare verso il basso la scatola comandi ed accedere alle morsettiere, destinate ai collegamenti elettrici, toglien-
do il coperchio di protezione. I fusibili, del tipo rapido da 2 A, sono incorporati nella morsettiera di alimentazione (estrarre il porta-
fusibile di colore nero per il controllo e/o la sostituzione).
VEDERE LO SCHEMA ELETTRICO ALLA FINE DEL MANUALE NELL’ALLEGATO “SECTION” B
Vericare che l’assorbimento nominale complessivo degli accessori collegati all’apparecchio sia inferiore a 2A. Nel caso sia
superiore, è necessario interporre tra gli accessori e la scheda elettronica un relè.
I collegamenti presenti nella morsettiera M1 sono in alta tensione (230 V). Prima di procedere al collegamento assicurarsi
che l’apparecchio non sia alimentato elettricamente. Rispettare la polarità in alimentazione sulla morsettiera M1: L (LINEA)
- N (NEUTRO).
MORSETTIERA M1
(L) = Linea (marrone)
(N) = Neutro (celeste).
= Messa a Terra (giallo-verde).
(1) (2) = contatto per Termostato Ambiente.
Si rende necessario ripristinare il ponticello sui mor-
setti 1-2 della morsettiera M1 di caldaia nel caso in cui
non venga utilizzato il termostato ambiente oppure nel
caso in cui non sia collegato il Controlo Remoto fornito come
accessorio.
MORSETTIERA M2
Morsetti 1 - 2 : collegamento Controllo Remoto (bassa tensione) fornito come accessorio.
Morsetti 3 - 4 : collegamento Sonda Esterna (fornita come accessorio)
Morsetti 5 - 6 : collegamento della sonda del bollitore sanitario.
Morsetto 7 : non utilizzato.
Morsetti 8 -9 - 10 : collegamento motore valvola 3 vie esterna.
In caso l’apparecchio sia collegato ad un impianto a pavimento deve essere previsto, a cura dell’installatore, un termostato di
protezione per la salvaguardia dell’impianto dalle sovratemperature.
Per il passaggio dei cavetti di collegamento delle morsettiere, utilizzare gli appositi fori “passa-ssa cavi” presenti sul fondo
della caldaia.



 

  



















11
Sezione INSTALLATORE (it)
7105764.02 (1-11/12)
11.1 COLLEGAMENTO TERMOSTATO AMBIENTE
I collegamenti presenti nella morsettiera M1 sono in alta tensione (230 V). Prima di procedere al collegamento assicurarsi che
l’apparecchio non sia alimentato elettricamente. Rispettare la polarità in alimentazione L (LINEA) - N (NEUTRO).
Per collegare il Termostato Ambiente alla caldaia, agire come di seguito descritto:
• togliere l’alimentazione elettrica alla caldaia;
• accedere alla morsettiera M1;
• rimuovere il ponticello ai capi dei contatti 1-2 e collegare i cavetti del Termostato Ambiente;
• alimentare elettricamente la caldaia ed assicurarsi che il Termostato Ambiente funzioni correttamente.
11.2 ACCESSORI NON INCLUSI NELLA DOTAZIONE
11.2.1 SONDA ESTERNA
Per il collegamento di tale accessorio, vedere la gura a lato
(morsetti 3-4) oltre alle istruzioni fornite con la sonda stessa.
IMPOSTAZIONE DELLA CURVA CLIMATICA “Kt”
Quando la sonda esterna è collegata alla caldaia, la scheda
elettronica regola la temperatura di mandata calcolata in fun-
zione del coefciente Kt impostato. Selezionare la curva de-
siderata premendo i tasti secondo quanto riportato
nel graco dell’allegato “SECTION” E per scegliere quella più
appropriata (da 00 a 90).
LEGENDA GRAFICO - “SECTION” E
Temperatura di mandata Temperatura esterna
11.2.2 BOLLITORE ESTERNO
(solo per i modelli 1.12 - 1.24)
COLLEGAMENTO SONDA BOLLITORE
La caldaia è predisposta elettricamente per la connessione di un bollitore esterno. La connessione idraulica del bollitore esterno
è schematizzata nella gura dell’allegato “SECTION” F. Collegare la sonda NTC di precedenza sanitaria ai morsetti 5-6 della
morsettiera M2. L’elemento sensibile della sonda NTC deve essere inserito sull’apposito pozzetto previsto sul bollitore stesso.
Vericare che la potenza di scambio della serpentina del bollitore sia corretta per la potenza della caldaia. La regolazione della
temperatura dell’acqua sanitaria (+35°C...+60°C) si effettua agendo sui tasti .
IMPORTANTE: impostare il parametro P03 = 05 come descritto al capitolo 14.
COLLEGAMENTO ELETTRICO MOTORE VALVOLA 3 VIE
Il motore valvola 3 vie e il relativo cablaggio sono forniti separatamente come kit. Collegare le estremità spinate del cablaggio della
valvola 3 vie ai morsetti 8-9-10 della morsettiera M2 di caldaia.
12. FUNZIONI SPECIALI
12.1 PRIMA ACCENSIONE
In fase di prima accensione della caldaia è necessario eseguire la procedura di seguito descritta. Dopo avere alimentato elettrica-
mente la caldaia sul display appare il codice “000”, l’apparecchio è pronto per la procedura di “prima accensione”.
Premere insieme per 6 secondi i tasti sul display appare la scritta “On” per 2 secondi seguita dal codice “312” ad indicare
che la funzione di “degasamento impianto” è attivata. Questa funzione ha la durata di 10 minuti.
In fase di prima accensione, nché non viene scaricata l’aria contenuta nella tubazione del gas, si può vericare la non
accensione del bruciatore ed il conseguente blocco della caldaia. Si consiglia, in questo caso, di ripetere le operazioni di
accensione no all’arrivo del gas al bruciatore. Per ripristinare il funzionamento della caldaia, premere il tasto per al-
meno 2 secondi.
Se la funzione di degasamento è interrotta per mancanza di alimentazione elettrica, al ritorno della stessa è necessario
riattivare la funzione premendo insieme i tasti per almeno 6 secondi. Se durante la Funzione di Deareazione il di-
splay visualizza l’anomalia E118 (bassa pressione del circuito idraulico), agire sul rubinetto di caricamento dell’apparecchio
ripristinando la pressione corretta.
La combustione di questo apparecchio è stata controllata, tarata e preimpostata dalla fabbrica per il funzionamento con gas NATU-
RALE.
Le prime accensioni, subito dopo l’installazione, possono non essere ottimali perché il sistema necessita di un tempo di auto-
apprendimento.















7105764.02 (1-11/12) 12
Sezione INSTALLATORE (it)
12.2 FUNZIONE DEGASAMENTO IMPIANTO
Questa funzione consente di agevolare l’eliminazione dell’aria all’interno del circuito di riscaldamento quando viene installata la
caldaia in utenza oppure a seguito di manutenzione con svuotamento dell’acqua del circuito primario.
Per attivare la funzione di degasamento impianto premere contemporaneamente i tasti per 6 secondi. Quando la funzione
è attiva compare sul display la scritta On per alcuni secondi, seguirà la riga di programma 312.
La scheda elettronica attiverà un ciclo di accensione/spegnimento della pompa della durata di 10 minuti. La funzione si fermerà
automaticamente alla ne del ciclo. Per uscire manualmente da questa funzione, premere un’altra volta contemporaneamente i
tasti sopracitati per 6 secondi.
12.3 FUNZIONE SPAZZACAMINO
Questa funzione porta la caldaia alla massima potenza in riscaldamento. Dopo l’attivazione è possibile regolare il livello % di
potenza della caldaia dalla minima alla massima potenza in sanitario. La procedura è la seguente:
• Premere contemporaneamente i tasti per almeno 6 secondi. Quando la funzione è attivata il display visualizza per
qualche secondo la scritta “On” in seguito appare la riga di programma “303” alternata al valore % di potenza della caldaia.
• Agire sui tasti per effettuare una regolazione graduale della potenza (sensibilità 1%).
• Per uscire premere contemporaneamente per almeno 6 secondi i tasti come descritto nel primo punto.
Premendo il tasto è possibile visualizzare, per 15 secondi, il valore istantaneo della temperature di mandata.
12.4 VERIFICA COMBUSTIONI (%)
Per il corretto funzionamento della caldaia il contenuto di CO2 (O2) nelle combustioni deve rispettare il campo di tolleranza indicato
nella tabella che segue. Se il valore di CO2(O2) rilevato risulta differente, vericare l’integrità e le distanze degli elettrodi. In caso
di necessità sostituire gli elettrodi posizionandoli in modo corretto. Se il problema non si risolve è possibile utilizzare la funzione
di seguito descritta.
G20
Potenza massima e
accensione Potenza minima
CO2 % O2 % CO2 % O2 %
Valore nominale 9,0 4,8 8,7 5,4
Valore ammesso 8,3 – 9,7 6,1 – 3,6 8,4 – 9,0 5,9 – 4,8
La misura delle combustioni deve essere eseguita utilizzando un analizzatore regolarmente calibrato.
Durante il normale funzionamento la caldaia esegue dei cicli di autocontrollo delle combustioni. In questa fase è possibile
rilevare, per brevi periodi di tempo, dei valori di CO anche superiori a 1000 ppm.
FUNZIONE AGGIUSTAMENTO COMBUSTIONI (CO2% )
Questa funzione ha lo scopo di effettuare una parziale regolazione del valore di CO2%. La procedura è la seguente:
• premere contemporaneamente i tasti per almeno 6 secondi. Quando la funzione è attivata il display visualizza per
qualche secondo la scritta “On” in seguito appare la riga di programma “304” alternata al valore %di potenza della caldaia
• Dopo l’accensione del bruciatore la caldaia si porta alla massima potenza sanitaria (100). Quando il display visualizza “100” è
possibile effettuare un parziale aggiustamento del valore di CO2%;
• premere il tasto il display visualizza “00” alternato al numero della funzione “304” (il simbolo lampeggia);
• agire sui tasti per abbassare o alzare il tenore di CO2(da -3 a +3).
• premere il tasto per salvare il nuovo valore e ritornare a visualizzare il valore di potenza “100” (la caldaia continua a funzio-
nare alla massima potenza in sanitario).
Questa procedura può essere utilizzata anche per regolare il tenore di CO2alla potenza di accensione e alla potenza minima
agendo sui tasti dopo il punto 5 della prodedura appena descritta.
• Dopo avere salvato il nuovo valore (punto 5 della procedura), premere il tasto per portare la caldaia alla potenza di
accensione. Attendere che il valore di CO2 sia stabile quindi procedere alla regolazione come descritto al punto 4 della pro-
cedura (il valore di potenza è un numero <> 100 e <> 0) quindi salvare (punto 5).
• premere nuovamente il tasto per portare la caldaia alla potenza minima. Attendere che il valore di CO2 sia stabile quindi
procedere alla regolazione come descritto al punto 4 della procedura (il valore di potenza = 00);
• per uscire dalla funzione premere per almeno 6 secondi i tasti come descritto al punto 1.

13
Sezione INSTALLATORE (it)
7105764.02 (1-11/12)

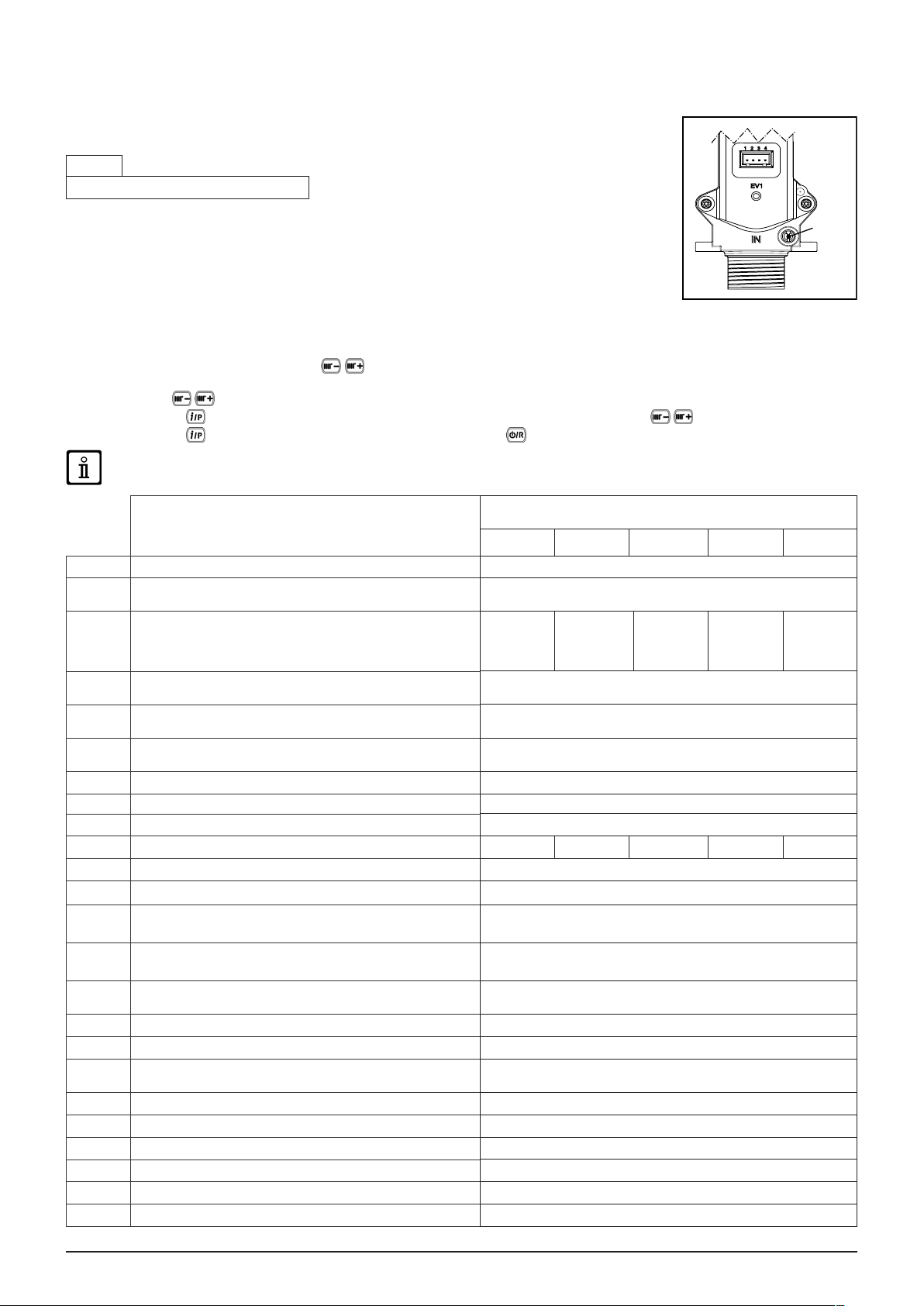

13. VALVOLA GAS
In questo apparecchio non è necessario effettuare alcuna regolazione meccanica sulla valvola. Il sistema si autoadatta elettroni-
camente.
Legenda valvola gas
Pi
Presa di pressione alimentazione gas
14. IMPOSTAZIONE PARAMETRI
Per programmare i parametri della scheda elettronica della caldaia, agire nel modo seguente:
• Premere contemporaneamente i tasti e mantenerli premuti per 6 secondi no a quando sul display appare la riga di
programma “P01” alternata al valore impostato;
• Agire sui tasti per scorrere la lista di parametri;
• Premere il tasto , il valore del parametro selezionato inizia a lampeggiare, agire sui tasti per modicare il valore;
• Premere il tasto per confermare il valore oppure premere il tasto per uscire senza salvare.
Ulteriori informazioni in merito ai parametri elencati nella tabella che segue sono fornite a corredo con gli accessori richiesti.
D ESCRIZIONE PARAMETRI IMPOSTAZIONI DI FABBRICA
1.12 1.24 24 28 33
P01 ------- 00
P02 Tipo di gas utilizzato
00 = METANO - 01 = NON UTILIZZARE 00
P03
Sistema idraulico
00 = apparecchio istantaneo
05 = apparecchio con bollitore esterno
08 = apparecchio solo riscaldamento
08 08 00 00 00
P04 Settaggio relè programmabile 1
(Vedereistruzioni S ER VICE )
02
P05 Settaggio relè programmabile 2
(Vedereistruzioni S ER VICE )
04
P06 Congurazione ingresso sonda esterna
(Vedereistruzioni S ER VICE )
00
P07..P09 Informazioni produttore --
P10 Modo di istallazione del telecontrollo 00
P11..P12 Informazioni produttore --
P13 Max potenza in riscaldamento (0-100%) 100 100 82 82 84
P14 Max potenza in sanitario (0-100%) 100
P15 Min potenza in riscaldamento (0-100%) 00
P16 Impostazione massimo setpoint (°C) riscaldamento
00 = 85°C - 01 = 45°C 00
P17 Tempo di post circolazione pompa in riscaldamento
(01-240 minuti) 03
P18 Tempo di attesa in riscaldamento prima di una nuova
accensione (00-10 minuti) - 00=10 secondi 03
P19 Informazioni produttore 07
P20 Tempo di post circolazione pompa in sanitario (secondi) 30
P21 Funzione anti-legionella
00 = Disabilitata - 01 = Abilitata 00
P22 Informazioni produttore 00
P23 Massima temperatura di setpoint sanitario (ACS) 60
P24 Informazioni produttore 35
P25 Dispositivo di protezione mancanza acqua 00
P26..P31 Informazioni produttore --
P32..P41 Diagnostica (Vedereistruzioni S ER VICE ) --



7105764.02 (1-11/12) 14
Sezione INSTALLATORE (it)
15. DISPOSITIVI DI REGOLAZIONE E SICUREZZA
La caldaia è costruita per soddisfare tutte le prescrizioni delle Normative europee di riferimento, in particolare è dotata di:
• Termostato di sicurezza
Questo dispositivo, il cui sensore è posizionato sulla mandata del riscaldamento, interrompe l’afusso del gas al bruciatore in caso
di surriscaldamento dell’acqua contenuta nel circuito primario.
E’ vietato mettere fuori servizio questo dispositivo di sicurezza
• Sonda NTC fumi
Questo dispositivo è posizionato sullo scambiatore acqua fumi. La scheda elettronica blocca l’afusso di gas al bruciatore in caso
di sovratemperatura.
E’ vietato mettere fuori servizio questo dispositivo di sicurezza
• Rilevatore a ionizzazione di amma
L’elettrodo di rilevazione garantisce la sicurezza in caso di mancanza gas o interaccensione incompleta del bruciatore principale.
In queste condizioni la caldaia va in blocco.
• Pressostato idraulico
Questo dispositivo permette l’accensione del bruciatore principale solamente se la pressione dell’impianto è superiore a 0,5 bar.
• Postcircolazione pompa
La postcircolazione della pompa, ottenuta elettronicamente, ha una durata di 3 minuti e viene attivata, nella funzione riscaldamen-
to, dopo lo spegnimento del bruciatore principale per l’intervento del termostato ambiente.
• Dispositivo antigelo
La gestione elettronica della caldaia è provvista di una funzione “antigelo” in riscaldamento ed in sanitario che con temperatura
di mandata impianto inferiore ai 5 °C fa funzionare il bruciatore no al raggiungimento in mandata di un valore pari a 30 °C. Tale
funzione è operativa se la caldaia è alimentata elettricamente, se c’è gas e se la pressione dell’impianto è quella prescritta.
• Antibloccaggio pompa
In caso di mancanza di richiesta di calore, in riscaldamento e/o in sanitario, per un tempo di 24 ore consecutive la pompa si mette
in funzione automaticamente per 10 secondi.
• Antibloccaggio valvola a tre vie
In caso di mancanza di richiesta calore in riscaldamento per un tempo di 24 ore la valvola a tre vie effettua una commutazione
completa.
• Valvola di sicurezza idraulica (circuito di riscaldamento)
Questo dispositivo, tarato a 3 bar, è a servizio del circuito di riscaldamento. E’ consigliabile raccordare la valvola di sicurezza ad
uno scarico sifonato. E’ vietato utilizzarla come mezzo di svuotamento del circuito di riscaldamento.
• Pre-circolazione della pompa di riscaldamento
In caso di richiesta di funzionamento in riscaldamento, l’apparecchio può effettuare una precircolazione della pompa prima di
effettuare l’accensione del bruciatore. La durata di tale precircolazione dipende dalla temperatura di funzionamento e dalle condi-
zioni d’installazione e varia da pochi secondi ad alcuni minuti.
16. CARATTERISTICHE PORTATA/PREVALENZA ALLA PLACCA
La pompa utilizzata è del tipo ad alta prevalenza adatta all’uso su qualsiasi tipo di impianto di riscaldamento mono o a due tubi. La
valvola automatica sfogo aria incorporata nel corpo della pompa permette una rapida disaerazione dell’impianto di riscaldamento.
LEGENDA GRAFICI POMPA - “SECTION” E
QPORTATA
HPREVALENZA

15
Sezione INSTALLATORE (it)
7105764.02 (1-11/12)
17. MANUTENZIONE ANNUALE
Attendere il raffreddamento della camera di combustione e delle tubature.
Prima di effettuare un qualsiasi intervento, assicurarsi che la caldaia non sia alimentata elettricamente. Terminate le operazioni
di manutenzione reimpostare, se modicati, i parametri di funzionamento della caldaia originali.
La pulizia dell’apparecchio non deve essere fatta con sostanze abrasive, aggressive e/o facilmente inammabili (come per
esempio benzina, acetone, ecc).
Allo scopo di assicurare un’efcienza ottimale della caldaia è necessario effettuare annualmente i seguenti controlli:
• Verica dell’aspetto e della tenuta delle guarnizioni del circuito gas e del circuito di combustione;
• Verica dello stato e della corretta posizione degli elettrodi di accensione e rilevazione di amma;
• Verica dello stato del bruciatore ed il suo corretto ssaggio;
• Verica delle eventuali impurità presenti all’interno della camera di combustione. Utilizzare allo scopo un aspirapolvere per la
pulizia;
• Verica della pressione dell’impianto di riscaldamento;
• Verica della pressione del vaso espansione;
• Verica che il ventilatore funzioni correttamente;
• Verica che i condotti di scarico e aspirazione non siano ostruiti;
• Verica delle eventuali impurità presenti all’interno del sifone (per caldaie a condensazione);
• Verica dell’ integrità dell’anodo di magnesio, dove presente, per le caldaie dotate di bollitore.
17.1 GRUPPO IDRAULICO
Per particolari zone di utenza, dove le caratteristiche di durezza dell’acqua superano i valori di 20 °F (1 °F = 10 mg di carbonato di
calcio per litro d’acqua) è consigliabile installare un dosatore di polifosfati o sistemi di pari effetto rispondenti alle vigenti normative.
LEGENDA - “SECTION” F
17.2 PULIZIA DEI FILTRI
I ltri dell’acqua sanitaria e del circuito di riscaldamento sono alloggiati all’interno di apposite cartucce estraibili (vedere gura alla
ne del manuale nell’allegato “SECTION” F). La cartuccia del circuito di riscaldamento è posizionata sul ritorno del riscaldamento
(F), la cartuccia del circuito sanitario è posizionata sull’ingresso dell’acqua fredda (E). Per la pulizia dei ltri agendo come di se-
guito riportato:
• togliere l’alimentazione elettrica alla caldaia;
• chiudere il rubinetto dell’acqua d’ingresso sanitario;
• svuotare l’acqua contenuta nel circuito di riscaldamento aprendo il rubinetto (A);
• rimuovere la clip (1-E/F) del ltro come illustrato in gura ed estrarre la cartuccia (2-E/F) contenente il ltro avendo cura di non
esercitare una forza eccessiva;
• per estrarre la cartuccia del ltro di riscaldamento è necessario prima rimuovere il motore della valvola 3 vie (1-2G);
• eliminare dal ltro eventuali impurità e depositi;
• riposizionare il ltro all’interno della cartuccia e inserire nuovamente la stessa nella propria sede assicurandola con la propria
clip;
• La sonda NTC sanitaria è posizionata nel punto (D).
In caso di sostituzione e/o pulizia degli anelli “ OR” del gruppo idraulico non utilizzare come lubricanti olii o grassi ma
esclusivamente Molykote 111.
17.3 PULIZIA DAL CALCARE DEL CIRCUITO SANITARIO
La pulizia del circuito sanitario può essere effettuata senza togliere dalla sua sede lo scambiatore acqua-acqua se la placca è
stata provvista inizialmente dello specico rubinetto (a richiesta) collocato sull’uscita dell’acqua calda sanitaria (vedere gura alla
ne del manuale nell’allegato “SECTION” F).
Per le operazioni di pulizia è necessario:
• Chiudere il rubinetto d’entrata dell’acqua sanitaria;
• Svuotare dall’acqua il circuito sanitario mediante un rubinetto utilizzatore;
• Chiudere il rubinetto d’uscita dell’acqua sanitaria;
• Rimuovere la clip (1E);
• Togliere il ltro (2E);
• per sostituire la sonda NTC sanitaria (D).
Nel caso non vi fosse la specica dotazione è necessario smontare lo scambiatore acqua-acqua, come descritto al capitolo suc-
cessivo, e pulirlo isolatamente. Si consiglia di pulire dal calcare anche la sede e relativa sonda NTC posta sul circuito sanitario (D).
Per la pulizia dello scambiatore e/o del circuito sanitario è consigliabile l’utilizzo di Cillit FFW-AL o Benckiser HF-AL.

7105764.02 (1-11/12) 16
Sezione INSTALLATORE (it)
17.4 SMONTAGGIO DELLO SCAMBIATORE ACQUA-ACQUA
Lo scambiatore acqua-acqua, del tipo a piastre in acciaio inox, può essere facilmente smontato con l’utilizzo di un normale cac-
ciavite (vedere gura alla ne del manuale nell’allegato “SECTION” F) procedendo come di seguito descritto:
• svuotare l’impianto, se possibile limitatamente alla caldaia, mediante l’apposito rubinetto di scarico;
• svuotare l’acqua contenuta nel circuito sanitario;
• togliere le due viti, visibili frontalmente, di ssaggio dello scambiatore acqua-acqua e slarlo dalla sua sede (B).
Prestare la massima attenzione durante lo smontaggio delle singole parti del gruppo idraulico. Non utilizzare utensili appun-
titi, non esercitare una forza eccessiva nel rimuovere le clip di ssaggio.
17.5 POSIZIONAMENTO ELETTRODI
Vedere la gura alla ne del manuale nell’allegato “SECTION” F.
17.6 SOSTITUZIONE DEI COMPONENTI
In caso di sostituzione di uno o piu dei seguenti componenti:
• Scambiatore acqua fumi
• Ventilatore
• Valvola gas
• Ugello gas
• Bruciatore
• Elettrodo di rilevazione di amma
è necessario abilitare la procedura di Calibrazione Automatica descritta di seguito, successivamente controllare ed eventualmente
regolare il valore di CO2% come descritto al capitolo “FUNZIONE AGGIUSTAMENTO COMBUSTIONI (CO2% )” .
Quando si effettua un intervento sull’apparecchio si consiglia di controllare l’integrità e la posizione dell’elettrodo di rileva-
zione di amma e di sostituirlo in caso di deterioramento.
FUNZIONE CALIBRAZIONE AUTOMATICA
Prima di eseguire questa funzione, assicurarsi che non ci siano richieste di calore in corso.
Premere contemporaneamente per almeno 6 secondi i tasti , quando il display visualizza la scritta “On” premere
il tasto (entro 3 secondi dopo aver premuto i tasti precedenti).
Se il display visualizza la scritta “ 303” la funzione di Calibrazione Automatica non è stata attivata. Togliere per qualche se-
condo l’alimentazione elettrica alla caldaia e ripetere la procedura sopra descritta.
Quando la funzione è attiva il display visualizza i simboli lampeggianti.
Dopo la sequenza di accensione, che può avvenire anche dopo qualche tentativo, la caldaia effettua tre operazioni (della durata di
circa 1 minuto ciascuna) portandosi prima alla potenza massima, poi alla potenza di accensione inne alla potenza minima. Prima
di passare alla fase successiva (dalla massima potenza alla potenza di accensione e poi alla potenza minima) il display visualizza
per qualche secondo i simboli . Durante questa fase il display mostra alternativamente il livello di potenza raggiunto dalla
caldaia e la temperatura di mandata.
Quando sul display i simboli lampeggiano contemporaneamente, signica che la funzione di calibrazione è terminata.
Per uscire dalla funzione premere il tasto , sul display è visualizzata la scritta ESC.

17
Sezione INSTALLATORE (it)
7105764.02 (1-11/12)
18. CARATTERISTICHE TECNICHE
Modello: STAR CONDENS 1.12 1.24 24 28 33
Categoria I2H
Tipo di gas - G20
Portata termica nominale sanitario kW - - 24,7 28,9 34,0
Portata termica nominale riscaldamento kW 12,4 24,7 20,6 24,7 28,9
Portata termica ridotta kW 2,1 3,5 3,5 3,9 4,8
Potenza termica nominale sanitario kW - - 24,0 28,0 33,0
Potenza termica nominale 80/60°C kW 12,0 24,0 20,0 24,0 28,0
Potenza termica nominale 50/30 °C kW 13,1 26,1 21,8 26,1 30,6
Potenza termica ridotta 80/60 °C kW 2,0 3,4 3,4 3,8 4,7
Potenza termica ridotta 50/30 °C kW 2,2 3,7 3,7 4,1 5,1
Rendimento nominale 80/60 °C % 97,8 97,6 97,7 97,6 97,7
Rendimento nominale 50/30 °C % 105,5 105,4 105,5 105,5 105,5
Rendimento 30% Pn % 108,3 108,2 108,2 108,2 108,4
Pressione max acqua circuito di riscaldamento bar 3
Pressione min acqua circuito di riscaldamento bar 0,5
Capacità acqua vaso di espansione l 8 8 8 8 10
Pressione minima del vaso di espansione bar 0,8
Pressione max acqua circuito sanitario bar - - 8,0 8,0 8,0
Pressione min dinamica circuito sanitario bar - - 0,15 0,15 0,15
Portata d’acqua minima del circuito sanitario l/min - - 2,0 2,0 2,0
Produzione di acqua sanitaria con ∆T = 25 °C l/min - - 13,8 16,1 18,9
Produzione di acqua sanitaria con ∆T = 35 °C l/min - - 9,8 11,5 13,5
Portata specica “D” (EN 625) l/min - - 10,9 12,9 15,3
Range temperature circuito di riscaldamento °C 25÷80 25÷80 25÷80 25÷80 25÷80
Range temperature circuito sanitario °C - - 35÷60 35÷60 35÷60
Tipologia scarichi - C13 - C33 - C43 - C53 - C63 - C83 - B23
Diametro scarico concentrico mm 60/100
Diametro scarichi separati mm 80/80
Max portata massica fumi kg/s 0,006 0,012 0,012 0,014 0,017
Min portata massica fumi kg/s 0,001 0,002 0,002 0,002 0,002
Max temperatura fumi °C 64 65 65 65 65
Classe Nox 5 (EN 297 - EN 483) mg/kWh 24,3 17,0 12,1 17,2 22,0
Pressione di alimentazione gas naturale 2H mbar 20
Tensione elettrica di alimentazione V 230
Frequenza elettrica di alimentazione Hz 50
Potenza elettrica nominale W 110 125 125 130 135
Peso netto kg 38,5 38,8 42,5 41 42,5
Dimensioni - altezza mm 763
- larghezza mm 450
- profondità mm 345
Grado di protezione contro l’umidità
(EN 60529) - IPX5D
Livello di rumorosità a 1 metro dB(A) < 45
Certicato CE 0085CL0214
CONSUMI PORTATA TERMICA Qmax e Qmin
Qmax (G20) - 2H m3/h 1,31 2,61 2,61 3,06 3,60
Qmin (G20) - 2H m3/h 0,22 0,37 0,37 0,41 0,51

7105764.02 (1-11/12) 18
User & Installer (en)
Dear Customer,
Our company is condent our new product will meet all your requirements. Buying one of our products guarantees all your expec-
tations: good performance combined with simple and rational use.
Please do not put this booklet away without reading it rst: it contains useful information for the correct and efcient use of your
product.
Our company declares that these products are marked in compliance with the essential requirements of the
following Directives:
- Gas Directive 2009/142/EC
- Efciency Directive 92/42/EEC
- Electromagnetic Compatibility Directive 2004/108/EC
- Low Voltage Directive 2006/95/EC
Our company, constantly striving to improve the products, reserves the right to modify the details given in this documentation
at any time and without notice. These Instructions are only meant to provide consumers with use information and under no
circumstance should they be construed as a contract with a third party.
CONTENT
DESCRIPTION OF SYMBOLS.....................................................................................................................................................19
SAFETY WARNINGS ...................................................................................................................................................................19
GENERAL PRECAUTIONS ........................................................................................................................................................20
ENERGY-SAVING TIPS ...............................................................................................................................................................20
1. COMMISSIONING THE BOILER .......................................................................................................................................21
1.1 ADJUSTING THE CH AND DHW FLOW TEMPERATURE................................................................................................21
1.2 OPERATING MODES.........................................................................................................................................................21
2. PROLONGED SHUTDOWN. ANTI-FREEZE PROTECTION ............................................................................................22
3. GAS CONVERSION...........................................................................................................................................................22
4. FAULTS ..............................................................................................................................................................................22
5. BOILER INFORMATION MENU ........................................................................................................................................23
6. SWITCHING OFF THE BOILER.........................................................................................................................................23
7. FILLING THE SYSTEM ......................................................................................................................................................23
8. ROUTINE MAINTENANCE INSTRUCTIONS ....................................................................................................................23
INSTRUCTIONS PRIOR TO INSTALLATION ..............................................................................................................................24
9. INSTALLING THE BOILER.................................................................................................................................................24
9.1 BOILER DIMENSIONS AND GAS WATER CONNECTIONS ............................................................................................24
10. INSTALLING THE DUCTS .................................................................................................................................................24
10.1 CONCENTRIC DUCTS ......................................................................................................................................................25
10.2 SEPARATE DUCTS............................................................................................................................................................25
SINGLE SPLITTING KIT ..............................................................................................................................................................25
(ALTERNATIVE ACCESSORY)....................................................................................................................................................25
11. ELECTRICAL CONNECTIONS..........................................................................................................................................26
11.1 CONNECTING THE ROOM THERMOSTAT......................................................................................................................26
11.2 ACCESSORIES NOT INCLUDED IN THE SUPPLY ..........................................................................................................26
12. SPECIAL FUNCTIONS.......................................................................................................................................................27
12.1 INITIAL IGNITION...............................................................................................................................................................27
12.2 SYSTEM GAS EXTRACTION FUNCTION ........................................................................................................................27
12.3 CHIMNEY SWEEPER ........................................................................................................................................................27
12.4 COMBUSTION TEST (CO2%)............................................................................................................................................28
COMBUSTION ADJUSTMENT FUNCTION (CO2%) ...................................................................................................................28
13. GAS VALVE........................................................................................................................................................................28
14. PARAMETERS SETTING...................................................................................................................................................29
15. ADJUSTMENT AND SAFETY DEVICES ...........................................................................................................................30
16. PUMP CAPACITY/ HEAD...................................................................................................................................................30
17. ANNUAL SERVICING ........................................................................................................................................................31
17.1 HYDRAULIC UNIT..............................................................................................................................................................31
17.2 CLEANING THE FILTERS..................................................................................................................................................31
17.3 REMOVING SCALE FROM THE D.H.W. CIRCUIT............................................................................................................31
17.4 DISMOUNTING THE WATER-WATER HEAT EXCHANGER ............................................................................................32
17.5 POSITIONING THE ELECTRODES ..................................................................................................................................32
17.6 REPLACEMENT OF PARTS ..............................................................................................................................................32
AUTOMATIC CALIBRATION FUNCTION ....................................................................................................................................32
18. TECHNICAL SPECIFICATIONS.........................................................................................................................................33

19
User & Installer (en)
7105764.02 (1-11/12)
DESCRIPTION OF SYMBOLS
WARNING
Risk of damage to or malfunction of the appliance. Pay special attention to the warnings concerning dan-
ger to people.
DANGER OF BURNS
Wait for the appliance to cool down before working on the parts exposed to heat.
DANGER - HIGH VOLTAGE
Live components - electrocution hazard.
DANGER OF FREEZING
Possible formation of ice due to low temperatures.
IMPORTANT INFORMATION
Information to read with particular care as it is useful for the correct operation of the boiler.
GENERIC PROHIBITION
It is forbidden to do/use the things indicated alongside the symbol.
SAFETY WARNINGS
SMELL OF GAS
• Switch off the boiler.
• Do not activate any electrical device (such as switching on the light).
• Put out any naked ames and open the windows.
• Call an Authorised Service Centre.
SMELL OF COMBUSTION FUMES
• Switch off the boiler.
• Open all the doors and windows to ventilate the room.
• Call an Authorised Service Centre.
FLAMMABLE MATERIAL
Do not use and/or store highly ammable material (thinners, paper, etc.) near the boiler.
SERVICING AND CLEANING THE BOILER
Switch off the boiler before working on it.
The appliance is not intended to be used by persons with reduced physical, sensory or mental capacities, or who lack ex-
perience or knowledge, unless, through the mediation of a person responsible for their safety, they have had the benet of
supervision or of instructions on the use of the appliance.

7105764.02 (1-11/12) 20
User & Installer (en)
GENERAL PRECAUTIONS
This boiler has been designed to heat water to a temperature lower than boiling point at atmospheric pressure. It must be connec-
ted to a central heating system and to a domestic hot water supply system according to its performance and power output. Before
having the boiler installed by a qualied service engineer, make sure the following operations are performed:
• Make sure that the boiler is adjusted to use the type of gas delivered by the gas supply. To do this, check the markings on the
packaging and the rating plate on the appliance.
• Make sure that the ue terminal draft is appropriate, that the terminal is not obstructed and that no exhaust gases from other
appliances are expelled through the same ue duct, unless the latter has been specially designed to collect exhaust gas from
more than one appliance, in compliance with current laws and regulations.
• Make sure that, if the boiler is connected to existing ue ducts, these have been thoroughly cleaned as residual products of
combustion may detach from the walls during operation and obstruct the ow of fumes.
• To ensure correct operation and maintain the warranty, observe the following precautions:
1. DHW circuit
1.1 If the water is harder than 20 °F (1 °F = 10 mg calcium carbonate per litre of water), install a polyphosphate dispenser or an
equivalent treatment system, compliant with current regulations.
1.2 Thoroughly ush the system after installation of the appliance and before use.
1.3 The materials used for the DHW circuit comply with Directive 98/83/EC.
2. Heating circuit
2.1 New system: Before installing the boiler, the system must be cleaned and ushed to eliminate residual thread-cutting swarf,
solder and any solvents, using suitable off-the-shelf non-acid and non-alkaline products that do not damage metal, plastic and
rubber parts. To protect the system from scale, use inhibitors such as SENTINEL X100 and FERNOX protector for heating circuits.
Use these products in strict compliance with the manufacturers’ instructions. Do not use leak sealers such as FERNOX CENTRAL
HEATING LEAK SEALER and SENTINEL as they can damage the components of the boiler.
2.2 Existing system: Before installing the boiler, drain the system and clean it to remove sludge and contaminants, using suitable
proprietary products. Recommended cleaning products are: SENTINEL X300 or X400 and FERNOX regenerator for heating cir-
cuits. Use these products in strict compliance with the manufacturers’ instructions. Remember that the presence of foreign bodies
in the heating system can adversely affect boiler operation (e.g. overheating and excessive noise of the heat exchanger). Do not
use leak sealers such as FERNOX CENTRAL HEATING LEAK SEALER and SENTINEL as they can damage the components of
the boiler.
Initial lighting of the boiler must be carried out by an authorised Service Engineer who must rst ensure that:
• The rated data correspond to the supply (electricity, water and gas) data.
• That the installation complies with current regulations.
• The appliance is correctly connected to the power supply and earthed.
Failure to observe the above will render the warranty null and void. The names of the authorised Service Centres are indica-
ted in the attached sheet. Prior to commissioning, remove the protective plastic coating from the boiler. Do not use any tools
or abrasive detergents to do this as you may damage the painted surfaces.
Do not leave any packaging (plastic bags, polystyrene, etc.) within the reach of children as they are a potential source of danger.
ENERGY-SAVING TIPS
Adjustment in the heating mode
Adjust the boiler ow temperature depending on the kind of system. For systems with radiators, set a maximum heating water ow
temperature of approximately 60°C, and increase this value if the required room temperature is not reached. For systems with
radiant oor panels, do not exceed the temperature indicated by the system designer. Use the External Sensor and/or Control
Panel to automatically adjust the ow temperature to atmospheric conditions or the indoor temperature. This ensures that no more
heat than that effectively necessary is produced. Adjust the room temperature without overheating the rooms. Every extra degree
centigrade means consuming approximately 6% more. Also room ambient temperature depending on how the rooms are used.
For example, the bedroom or the least used rooms can be heated to a lower temperature. Use the programmable timer and set the
night-time room temperature at approximately 5°C lower than that during the day. There is no appreciable saving to be achieved
by setting it any lower. Only in case of a prolonged absence, such as a holiday, should the temperature setpoint be lowered. Do
not cover radiators as this prevents the air from circulating correctly. Do not leave the windows partially open to ventilate the rooms
but open them completely for a short period.
Domestic hot water
Setting the domestic hot water at the required temperature without mixing it with cold water saves a lot of money. Additional hea-
ting wastes energy and creates additional scale.
