Westfalia 81 51 19 User manual

Westfalia Bedienungsanleitung
Nr. 109502

USB-Mikroskop
Artikel Nr. 81 51 19
USB Microsco
p
e
Article No. 81 51 19
Bedienungsanleitung
Instruction Manual

II
Instruction manuals provide valuable hints for using your new
device. They enable you to use all functions, and they help you
avoid misunderstandings and prevent damage.
Please take the time to read this manual carefully and keep it for
future reference.
Bedienungsanleitungen enthalten wichtige Hinweise für den
Umgang mit Ihrem neuen Produkt. Sie ermöglichen Ihnen, alle
Funktionen zu nutzen, und sie helfen Ihnen, Missverständnisse
zu vermeiden und Schäden vorzubeugen.
Bitte nehmen Sie sich die Zeit, diese Bedienungsanleitung in
Ruhe durchzulesen und bewahren Sie diese für späteres
Nachlesen gut auf.
Sehr
g
eehrte Damen und Herren
Dear Customers

III
Übersicht
|
Overview
5
4
2
1
6
7
8
9
3
3

IV
1 USB-Kabel USB Cable
2 Halterung Fitting
3 Kugelgelenk zur flexiblen und
präzisen Ausrichtung
Ball Joint for flexible and
precise Alignment
4 Flügelschraube Wing Nut
5 Standfuß Base Stand
6 Beleuchtungs-
Schiebeschalter Illumination Switch
7 Schnappschusstaste Snapshot Key
8 Fokusrad Focus Wheel
9 Objektivöffnung Lens Opening
Übersicht
|
Overview

1
Safety Notes.....................................................................Page 12
System Requirements......................................................Page 13
Before first Use.................................................................Page 13
Driver Installation..............................................................Page 13
Software Installation .........................................................Page 14
Capturing Snapshots / Saving Images.............................Page 15
Capturing Snapshots using the AMCap Software ...........Page 16
Recording Video Clips......................................................Page 17
Using the USB Microscope with other Programs.............Page 19
Cleaning and Care ...........................................................Page 19
Technical Data .................................................................Page 20
Sicherheitshinweise..........................................................Seite 2
Systemvoraussetzungen ..................................................Seite 3
Vor der ersten Benutzung ................................................Seite 3
Treiber-Installation............................................................Seite 3
Software-Installation.........................................................Seite 4
Schnappschuss erstellen / Bilder speichern ....................Seite 5
Schnappschuss per AMCap Software erstellen...............Seite 6
Videos aufzeichnen..........................................................Seite 8
Verwendung mit anderen Programmen ...........................Seite 10
Reinigung und Pflege .......................................................Seite 11
Technische Daten ............................................................Seite 20
Table of Contents
Inhaltsverzeichnis

2
Sicherheitshinweise
Beachten Sie bitte zur Vermeidung von Fehlfunktio-
nen, Schäden und gesundheitlichen Beeinträchtigun-
gen folgende Hinweise:
Lassen Sie Verpackungsmaterial nicht achtlos herumliegen.
Plastiktüten etc. können zu einem gefährlichen Spielzeug für
Kinder werden.
Das USB-Mikroskop ist kein Spielzeug. Halten Sie das Gerät von
Kindern fern.
Benutzen Sie das Gerät nur in Innenräumen.
Setzen Sie das Gerät keiner Feuchtigkeit, hohen Temperaturen
und starken Vibrationen aus und vermeiden Sie eine starke
mechanische Beanspruchung.
Die Linse des Mikroskops darf Sonnenlicht oder starkem Licht
nicht für einen längeren Zeitraum ausgesetzt werden. Zu starker
Lichteinfall kann die empfindliche Elektronik beschädigen.
Die weißen LEDs, die das zu vergrößernde Objekt beleuchten,
scheinen sehr hell. Schauen Sie nicht direkt in die LEDs und
richten Sie den Lichtstrahl der Lampen nicht direkt gegen die
Augen von Menschen oder Tieren.
Verwenden Sie das USB-Mikroskop nicht für medizinische
Zwecke. Führen Sie es nicht in Körperöffnungen wie Mund oder
Ohren ein.
Nehmen Sie keine technischen Veränderungen an dem Gerät
vor. Zerlegen Sie das Gerät nicht und unternehmen Sie keine
Reparaturversuche. Das Gerät enthält keine durch Sie auswech-
selbaren oder zu reparierenden Teile. Wenden Sie sich bei
Problemen an unseren Kundenservice.

3
Bedienun
g
Systemvoraussetzungen
Microsoft Windows XP / Vista / Windows 7 *
Pentium® 4 oder AMD AthlonTM Prozessor oder höher
100 MB freie Festplattenkapazität
512 MB RAM
16 Bit Grafikkarte
USB-Schnittstelle
CD-ROM-Laufwerk
Vor der ersten Benutzung
Nehmen Sie das Gerät und alle Zubehörteile aus der Verpa-
ckung. Halten Sie die Verpackungsmaterialien von Kleinkindern
fern. Es besteht Erstickungsgefahr!
Installieren Sie den Treiber und, falls notwendig, die mitgelieferte
AMCap Software (siehe folgende Kapitel).
Befestigen Sie das Mikroskop an der Halterung (2) des Stand-
fußes (5).
Stellen Sie das Mikroskop auf eine ebene und feste Oberfläche.
Treiber-Installation
Vor der Inbetriebnahme (und vor der Software-Installation) muss
zunächst einmalig der Softwaretreiber für das USB-Mikroskop
installiert werden.
Verbinden Sie dazu das USB-Mikroskop mit einer freien USB-
Schnittstelle Ihres Computers. Das Windows-Betriebssystem wird
nun automatisch das USB-Gerät erkennen und ins System
einbinden. Dieser Vorgang kann einige Sekunden dauern.
Nach erfolgreicher, automatischer Installation des Treibers finden
Sie in Ihrem Windows-Betriebssystem an entsprechender Stelle
einen neuen Eintrag, der das Mikroskop als USB-Videogerät
kennzeichnet (z.B. unter „Arbeitsplatz“ bei Windows XP).

4
Bedienun
g
Software-Installation
Hinweis: Einige Windows-Betriebssysteme bieten standardmäßig
die Unterstützung von USB-Kameras mit unterschiedlichen
Funktionen. In diesem Fall ist es nicht zwingend notwendig, dass
die mitgelieferte Software, wie unten beschrieben, installiert wird.
1. Verbinden Sie das USB-Mikroskop vor der Installation der
Software mit einer freien USB-Schnittstelle und warten Sie, bis
das Mikroskop im Windows-System eingebunden wurde.
2. Legen Sie nun die mitgelieferte CD-ROM in das CD-ROM
Laufwerk Ihres Computers ein.
3. Starten Sie das Installationsprogramm „Setup.exe“. von der CD-
ROM.
4. Klicken Sie im ersten Willkommen-Fenster auf die Schaltfläche
„Weiter“. Die Installation startet. Der Fortschrittsbalken füllt sich
langsam. Dieser Vorgang kann einige Minuten dauern.

5
Bedienun
g
5. Auf dem Desktop wird das „AMCap“ Programm-Icon
erstellt.
6. Nach erfolgreicher Installation der Software erscheint
ein entsprechendes Hinweis-Fenster. Klicken Sie hier abschlie-
ßend auf die Schaltfläche „Fertig stellen“.
7. Die Software kann nun über einen Doppelklick auf das AMCap-
Icon oder über „Programme“ -> „USB Video Device“ -> „AMCap“
gestartet werden.
Schnappschuss erstellen / Bilder speichern
Öffnen Sie das Systemfenster „Arbeitsplatz“ und aktivieren Sie die
Mikroskopkamera mit einem Doppelklick auf das USB-Videogerät-
Icon. Das Vorschaubild der Mikroskopkamera ist nun zu sehen.
1. Positionieren Sie das zu vergrößernde Objekt vor Ihnen auf einer
ebenen Unterlage.
2. Richten Sie die Objektivöffnung (9) auf das zu vergrößernde
Objekt. Bei sehr kleinen Objekten kann die Kamera bis auf weni-
ge Millimeter an das Objekt geführt werden.
3. Fixieren Sie die Position der Kamera mit der Flügelschraube (4)
am Standfuß (5). Alternativ kann das Mikroskop natürlich auch in
der Hand gehalten werden.
4. Stellen Sie die Bildschärfe mit dem Fokusrad (8) ein.
5. Zur besseren Ausleuchtung des zu vergrößernden Objektes,
schalten Sie bei Bedarf die 8 LEDs mit dem Schiebeschalter (6)
ein. In der Position Ileuchten die LEDs schwach. In der Position
II leuchten die LEDs heller.
6. Klicken Sie unter „Kameraaufgaben“ auf die Schaltfläche „Neues
Bild aufnehmen“ oder betätigen Sie die Schnappschusstaste (7)
am Mikroskop. Das Bild des Mikroskops wird „eingefroren“ und
als neues Bild gespeichert. Alle auf diese Art gespeicherten
Bilder erscheinen in einer Liste unterhalb des Kameravorschau-
bildes.

6
Bedienun
g

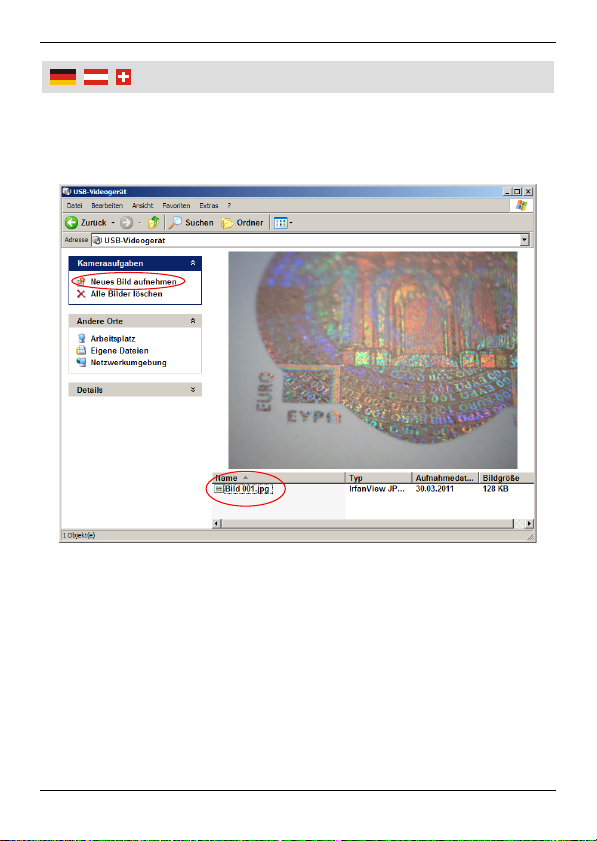

7. Klicken Sie mit der rechten Maustaste auf den Dateinamen des
gewünschten Bildes in dieser Liste, um das Bild in einer Vor-
schau anzeigen zu lassen, oder um es dauerhaft abzuspeichern
(z.B. unter „Eigene Bilder“).
Ein Schnappschuss (Bild 001.jpg) wurde erstellt.
Schnappschuss per AMCap Software erstellen
1. Verbinden Sie das USB-Mikroskop mit einer freien USB-
Schnittstelle des Computers. Das USB-Mikroskop wird vom
Windows-Betriebssystem als eine Kamera eingebunden
2. Starten Sie das Programm AMCap.
3. Wählen Sie zunächst unter „Devices“ den Eintrag „USB Video
Device“ aus.

7
Bedienun
g
4. Im Vorschaufenster der AMCap-Software ist nun das Bild der
Mikroskop-Kamera zu sehen. Unter „Options“ muss der Eintrag
„Preview“ markiert sein.
5. Im „Infobereich“ (System Tray) finden Sie links neben der
System-Uhrzeit ein kleines Kamerasymbol. Klicken Sie einmal
mit der rechten Maustaste auf dieses Bildchen.

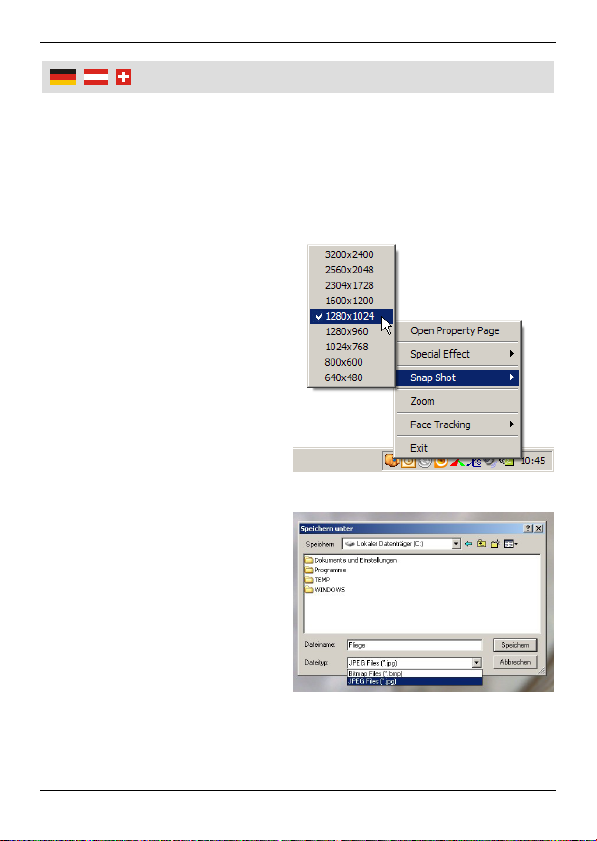

6. Unter „Snap Shot“ können
Sie nun die gewünschte
Auflösung für die zu spei-
chernden Einzelbilder ein-
stellen. Wählen Sie z.B.
1280x1024 aus. Es öffnet
sich ein neues Fenster, in
dem Sie das aktuell aufge-
nommene Einzelbild (den
Snapshot) des Mikroskops
sehen und dieses anschlie-
ßend drehen (rotate) und
abspeichern können (File ->
Save as).
7. Geben Sie dem Bild dabei
einen Namen und wählen
Sie einen Speicherort aus.
Das Bild kann als JPG-oder
als BMP-Bild gespeichert
werden. Ein JPG-Bild wird
komprimiert gespeichert, so
dass weniger Speicherplatz
benötigt wird als dies bei
einem unkomprimierten
BMP-Bild der Fall ist.

8
Bedienun
g
Videos aufzeichnen
Mit dem Programm AMCap können die Bilder des USB-Mikroskops
auch als Videosequenz gespeichert werden.
1. Legen Sie unter „File“ und „Set Capture File“ zunächst einen
Dateinamen und Speicherort fest, unter dem die Sequenzen
temporär gespeichert werden sollen.
2. Legen Sie anschließend unter „Allocate File Space“ fest, wie viel
Speicherkapazität für die temporäre Speicherung zur Verfügung
gestellt werden soll.
Unter dem Menüpunkt
„Options“ finden Sie den
Eintrag „Video Capture
Filter“. Hier stehen Ihnen
viele Optionen zur Echtzeit-
manipulation des Videobil-
des zur Verfügung. In den
„Einstellungen“ können Sie
beispielsweise Helligkeit,
Kontrast und die Farbsätti-
gung korrigieren. Diese
Einstellungen haben sofort
Auswirkung auf die Darstel-
lung im Vorschaufenster.
Unter „Effekte“ können
Videospezialeffekte wie z.B.
Mosaik, Relief oder ver-
schiedene Rahmen einge-
stellt werden. Experimentie-
ren Sie mit den vielfältigen
Möglichkeiten.
Schalten Sie unter „Zoom“
einen digitalen Zoom Effekt

9
Bedienun
g
hinzu. Sie sehen dann einen vergrößerten Teilausschnitt des
Kamerabildes. Mit den grünen Pfeiltasten kann der Ausschnitt
verschoben werden.
Hinweis: Bitte beachten Sie, dass bei Verwendung eines digitalen
Zooms zwangsläufig immer etwas Bildschärfe verloren geht.
Unter „Options“ -> „Video
Capture Pin“ können weitere
Voreinstellungen getroffen
werden. Legen Sie hier
beispielsweise die Auflösung
des Videos und die Bildrate
(Anzahl der aufzunehmen-
den Bilder pro Sekunde) fest.
Haben Sie alle Voreinstel-
lungen getroffen, kann die
Aufzeichnung der Videose-
quenz beginnen.
1. Wählen Sie dazu unter „Capture“ den Eintrag „Start Capture“. Mit
„OK“ wird der Aufnahmevorgang bzw. der Speichervorgang der
Videosequenz gestartet.
2. Wählen Sie „Capture“ -> „Stop Capture“, um den Aufnahmevor-
gang wieder anzuhalten.
3. Speichern Sie die Sequenz mit „File“ -> „Save Captured Video
As“ als AVI-Videosequenz auf Ihrem PC.
4. Wählen Sie „File“ -> „Exit“, um das Programm zu verlassen.
Achtung:
Die so abgespeicherten Video-Dateien haben bereits nach wenigen
Sekunden Aufnahmedauer eine sehr große Dateigröße.
Das USB-Mikroskop sollte daher nur zur Aufzeichnung kurzer
Sequenzen verwendet werden. Es wurde nicht als Filmkamera oder
Webcam konzipiert.

10
Bedienun
g
Hinweise:
Je höher die Auflösung des Videos eingestellt wurde und je
höher die Bildrate gewählt wurde, desto mehr Festplatten-
kapazität wird für die zu speichernde Videosequenz benötigt.
Um eine Videosequenz in einer hohen Auflösung ruckelfrei
abspielen zu können, wird ein sehr leistungsstarker PC voraus-
gesetzt.
Das Mikroskop verfügt über kein Mikrofon zur Tonaufnahme.
Die in diesem Handbuch gezeigten Bildschirmfotos können auf
Ihrem PC je nach Betriebssystem leicht in der visuellen Gestal-
tung abweichen.
Verwendung mit anderen Programmen
Mit dem USB-Mikroskop haben Sie die Möglichkeit, die Bilder direkt
in andere, mit entsprechenden Schnittstellen ausgestattete Bild- und
Textverarbeitungsprogramme zu übernehmen.
Klicken Sie beispielsweise im Programm MS Word auf „Einfügen“ ->
„Grafik“ -> „von Scanner oder Kamera…“. Es öffnet sich ein
Dialogfeld, in dem Sie von Word aus direkten Zugriff auf die Kamera
des Mikroskops (USB Video Device) haben, so dass z.B. ein
aktuelles Kamerabild festgehalten und in ein Word-Dokument
übernommen werden kann.
Viele Programme bieten eine solche Schnittstelle.

11
Reini
g
un
g
und Pfle
g
e
Reinigung und Pflege
Reinigen Sie das Gerät mit einem leicht befeuchteten Tuch.
Tauchen Sie es nicht in Flüssigkeiten.
Lagern Sie das USB-Mikroskop im Innenbereich an einem
trockenen, vor Staub, Schmutz und extremen Temperaturen
geschützten Ort.
Lagern Sie das Gerät außerhalb der Reichweite von Kindern.
Beispielbilder / Examples
Fliege | Fly Haut | Skin
SMD Widerstand | Resistor Mücke | Gnat

12
Safet
y
Notes
Please note the following safety notes to avoid
malfunctions, damage or physical injury:
Dispose of the packaging materials carefully; the plastic bags
may become a deadly toy for children.
The USB microscope is not a toy. Keep it out of reach of
children.
The unit is intended for indoor use only.
Do not expose the unit to humidity, excessive temperatures or
strong vibrations and avoid strong mechanical stresses.
Do not direct the microscope towards the sun or strong light for
a long time. Powerful light may damage the light-sensitive elec-
tronics.
The white LEDs which illuminate the microscope target field are
very bright. Do not stare directly into the LEDs and do not direct
the light beam towards people or animals.
Do not use the microscope for medial purposes. Do not insert it
into orifices of your body such as your mouth or ears.
Do not modify the unit in any way. Do not disassemble the unit
or attempt to repair it yourself. It does not contain parts service-
able by you. In case of questions or problems, turn to our cus-
tomer support.

13
Usin
g
System Requirements
Microsoft Windows XP / Vista / Windows 7 *
Pentium® 4 or AMD AthlonTM CPU or higher
100 MB free Hard Disk Capacity
512 MB RAM
16 Bit Colour Graphic Card
USB Interface
CD ROM Drive
Before first Use
Remove the USB microscope and the accessory out of the
packaging. Keep packaging materials out of reach of children.
There is risk of suffocation!
Install the USB camera driver and, if necessary, the software
(see following chapters).
Attach the microscope to the fitting (2) of the base stand (5).
Place the microscope on a level and solid surface.
Driver Installation
Before you start-up (and before you install the software), the
software driver for the USB microscope has to be installed once.
Connect the USB microscope to a free USB interface of your
computer. Now the Windows software will automatically detect
the new USB device and integrate it. This process can take a few
seconds.
After successful, automatic installation of the driver, you will find
a new entry at several corresponding places (for example Win
XP: “My Computer” under “Scanner and Cameras”) in your
Windows operating system which indicates the USB microscope
as a USB video device.

14
Usin
g
Software Installation
Note: Some Windows operating systems support USB video
devices by default in many ways. In this case it is not necessary to
install the supplied software as described below.
1. Connect the USB microscope to a free USB interface before you
install the software and wait until it has been integrated in the
operating system.
2. Insert the supplied CD ROM into the CD ROM drive of your PC.
3. Start the installation software “Setup.exe” from the CD ROM.
4. At the first welcome screen, click on the “Next” button. The
installation process starts now and the progress bar fills slowly.
This process can take a few minutes.
5. A small AMCap software icon is created on the
“desktop” screen.

15
Usin
g
6. After a successful installation a new window with a correspond-
ing message appears. Concluding click on the “Finish” button.
7. Double click on the AMCap icon or follow this path to start the
software: “Programs” -> “USB video device” -> “AMCap”.
Capturing Snapshots / Saving Images
Open the USB Video Device window by double clicking on the USB
Video Device icon in the system window “My Computer”. The
preview window of the microscope’s camera appears.
1. Position the object you want to magnify in front of you on a level
surface.
2. Direct the camera towards the object that you want to magnify. In
case the object is very small, hold the camera up to a few milli-
metres in front of the object.
3. Turn the wing nut (4) at the base stand (5) clockwise to fix the
position of the microscope. Of course, the microscope can be
operated hand-held as well.
4. Turn the focus wheel (8) clockwise or counter clockwise to adjust
the focus of the image.
5. If required, use the illumination switch (6) to turn on the 8 white
LEDs in order to illuminate the object you want to magnify. For
weak light slide the switch in the position I. In the position II the
LEDs shine brighter.
6. Click on the button “Take a new picture” in the area “Camera
tasks” or press the snapshot key (7) on the microscope. The
current freeze frame image of the microscope is saved as a new
still image. All images created this way appear in a list below the
preview window of the microscope’s camera.
7. In this list right click on the file name of the desired image to
show a larger preview of the image or to save it in the folder “My
images” for example.
