Whirlpool GBD277PR User manual

INSTALLATION INSTRUCTIONS
27" (68.6 CM) ELECTRIC SINGLE AND DOUBLE
BUILT-IN OVEN
INSTRUCTIONS D’INSTALLATION
FOUR ÉLECTRIQUE ENCASTRÉ 27" (68,6 CM) -
SIMPLE ET DOUBLE
BUILT-IN OVEN SAFETY
Table of Contents / Table des matières
INSTALLATION REQUIREMENTS ..................2
Tools and Parts..............................................2
Location Requirements..................................2
Electrical Requirements .................................4
INSTALLATION INSTRUCTIONS ....................4
Prepare Oven for Installation .........................4
Remove Oven Trim ........................................4
Make Electrical Connection...........................5
Install Oven.....................................................7
Complete Installation .....................................8
SÉCURITÉ DU FOUR ENCASTRÉ ..................9
EXIGENCES D'INSTALLATION.....................10
Outillage et pièces .......................................10
Exigences d'emplacement ..........................10
Spécifications électriques............................12
INSTRUCTIONS D’INSTALLATION ..............12
Préparation du four pour l'installation .........12
Dépose des garnitures du four....................12
Raccordement électrique ............................13
Installation du four .......................................15
Achever l'installation....................................16
IMPORTANT:
Installer: Leave installation instructions with the homeowner.
Homeowner: Keep installation instructions for future reference.
Save installation instructions for local electrical inspector's use.
IMPORTANT :
Installateur : Remettre les instructions d'installation au propriétaire.
Propriétaire : Conserver les instructions d'installation pour référence ultérieure.
Conserver les instructions d'installation pour consultation par l'inspecteur local des installations électriques.
8303648
You can be killed or seriously injured if you don't immediately
You can be killed or seriously injured if you don't follow
All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.
Your safety and the safety of others are very important.
We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety
messages.
This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”
These words mean:
follow instructions.
instructions.
DANGER
WARNING

2
INSTALLATION REQUIREMENTS
Tools and Parts
Gather the required tools and parts before starting installation.
Tools needed
Parts needed
■A UL listed or CSA approved conduit connector
■UL listed wire nuts
Parts supplied
■2 screws (single oven) or 4 screws (double oven)
Check local codes. Check existing electrical supply. See
“Electrical Requirements.”
All electrical connections should be made by a licensed, qualified
electrical installer.
Location Requirements
Make sure you have everything needed for correct installation. It is
the responsibility of the installer to comply with the installation
clearances specified in these instructions.
IMPORTANT: Observe all governing codes and ordinances.
Cabinet opening dimensions that are shown must be used. Given
dimensions provide minimum clearance with oven.
■Recessed installation area must provide complete enclosure
around the recessed portion of the oven.
■Grounded electrical supply is required. See “Electrical
Requirements”section.
■Electrical supply junction box should be located 3" (7.6 cm)
maximum below the support surface when the oven is
installed in a wall cabinet. Drill a 1" (2.5 cm) minimum diameter
hole in the right rear or left rear corner of the support surface
to pass the appliance cable through to the junction box.
NOTE: For undercounter installation, it is recommended that
the junction box be located in the adjacent right or left
cabinet. If you are installing the junction box on rear wall
behind oven, the junction box must be recessed and located
in the upper or lower right or left corner of the cabinet;
otherwise, the oven will not fit into the cabinet opening.
■Oven support surface must be solid, level and flush with
bottom of cabinet cutout. Floor must be able to support a
single oven weight of 140 lbs (63.5 kg) or a double oven
weight of 245 lbs (111.1 kg).
Undercounter Installation (with cooktop installed above):
Ovens approved for this type of installation have an approval label
located on the top of the oven. Refer to undercounter installation
instructions for cutout dimensions and approved oven cooktop
combinations (separate sheet).
Product Dimensions - Single Oven
Installation Clearances - Single Oven
Single Oven Undercounter (without cooktop installed above)
■Phillips screwdriver
A. 25³⁄₈" (64.5 cm) max. recessed width
B. 29" (73.7 cm) max. overall height
C. 26³⁄₄" (67.9 cm) overall width
D. 23" (58.4 cm) max. recessed depth
E. 27¹⁄₂" (69.9 cm) recessed height
A. 27" (68.6 cm) min. cabinet width
B. 1¹⁄₂" (3.8 cm) min. top of cutout to
underside of countertop
C. 5¹⁄₄" (13.3 cm) bottom of cutout to floor
D. 25¹⁄₂" (64.8 cm) cutout width
E. 27³⁄₄" (70.5 cm) min. cutout height
A
B
C
D
E
AB
C
D
E

3
Single Oven Installed in Cabinet
Product Dimensions - Double Oven
Installation Clearances - Double Oven
Double Oven Installed in Cabinet
Cabinet Side View - Double or Single Oven
A. 27" (68.6 cm) min. cabinet width
B. 1" (2.5 cm) top of cutout to bottom of upper
cabinet door
C. 32" (81.3 cm) bottom of cutout to floor
D. 25¹⁄₂" (64.8 cm) cutout width
E. 1¹⁄₂" (3.8 cm) min. bottom of cutout to top of
cabinet door
F. 27³⁄₄" (70.5 cm) min. cutout height
A. 25³⁄₈" (64.5 cm) max. recessed width
B. 51" (129.5 cm) max. overall height
C. 26³⁄₄" (67.9 cm) overall width
D. 23" (58.4 cm) max. recessed depth
E. 49¹⁄₂" (125.7 cm) recessed height
A
B
C
D
E
F
C
A
B
D
E
A. 27" (68.6 cm) min. cabinet width
B. 1" (2.5 cm) top of cutout to bottom of upper
cabinet door
C.14³⁄₄" (37.5 cm) bottom of cutout to floor
D. 25¹⁄₂" (64.8 cm) cutout width
E. 1¹⁄₂" (3.8 cm) min. bottom of cutout to top of
cabinet door
F. 49³⁄₄" (126.4 cm) min. cutout height
A. 23¹⁄₄" (59.1 cm) min. cutout depth
B. 23" (58.4 cm) recessed oven depth
C. Oven front
D. Recessed oven
E. Cabinet
A
B
C
D
E
F
A
B
C
D
E

4
Electrical Requirements
If codes permit and a separate ground wire is used, it is
recommended that a qualified electrical installer determine that
the ground path and wire gauge are in accordance with local
codes.
Do not ground to a gas pipe.
Check with a qualified electrical installer if you are not sure the
oven is properly grounded.
Do not have a fuse in the neutral or ground circuit.
This oven must be connected to a grounded metal, permanent
wiring system.
Be sure that the electrical connection and wire size are adequate
and in conformance with the National Electrical Code, ANSI/NFPA
70-latest edition or CSA Standards C22.1-94, Canadian Electrical
Code, Part 1 and C22.2 No. O-M91-latest edition, and all local
codes and ordinances.
A copy of the above code standards can be obtained from:
National Fire Protection Association
One Batterymarch Park
Quincy, MA 02269
CSA International
8501 East Pleasant Valley Road
Cleveland, OH 44131-5575
Electrical Connection
To properly install your oven, you must determine the type of
electrical connection you will be using and follow the instructions
provided for it here.
■Oven must be connected to the proper electrical voltage and
frequency as specified on the model/serial number rating
plate. (The model/serial number rating plate is located on the
oven door or on the oven frame.)
■Models rated from 7.3 to 9.6 kW at 240 volts (5.5 to 7.2 kW
at 208 volts) require a separate 40-amp circuit. Models rated
at 7.2 kW and below at 240 volts (5.4 kW and below at
208 volts) require a separate 30-amp circuit.
■A time-delay fuse or circuit breaker is recommended.
■Connect directly to the fused disconnect (or circuit breaker
box) through flexible, armored or nonmetallic sheathed,
copper cable (with grounding wire). See “Make Electrical
Connection”section.
■Flexible armored cable from appliance should be connected
directly to the junction box.
■Do not cut the conduit. Use the length of conduit provided.
■A UL listed or CSA approved conduit connector must be
provided.
■If the house has aluminum wiring, connect the aluminum
wiring to the copper wire by using special connectors
designed and UL listed for joining copper to aluminum. Follow
the electrical connector manufacturer’s recommended
procedure. Aluminum/copper connection must conform with
local codes and industry accepted wiring practices.
INSTALLATION INSTRUCTIONS
Prepare Oven for Installation
1. Decide on the final location for the oven. Locate existing
wiring to prevent drilling into or severing wiring during
installation.
2. To prevent floor damage, set the oven onto cardboard prior to
installation. Do not use handle or any portion of the front
frame or trim for lifting.
On models with shipping feet attached:
To prevent product damage, do not remove the shipping feet
at the front lower corners of the oven. The shipping feet will
protect the lower oven trim until the oven is inserted into
cabinet.
3. Move oven close to its final location.
4. Remove the shipping materials and tape from the oven.
5. Remove the hardware package from inside the literature bag.
6. Remove and set aside racks and other parts from inside the
oven.
Remove Oven Trim
IMPORTANT: Use both hands to remove oven doors.
1. Open the oven door.
2. Locate the oven door latches in both corners of the oven door,
and rotate the latches forward to the unlocked position.
WARNING
Excessive Weight Hazard
Use two or more people to move and install oven.
Failure to do so can result in back or other injury.

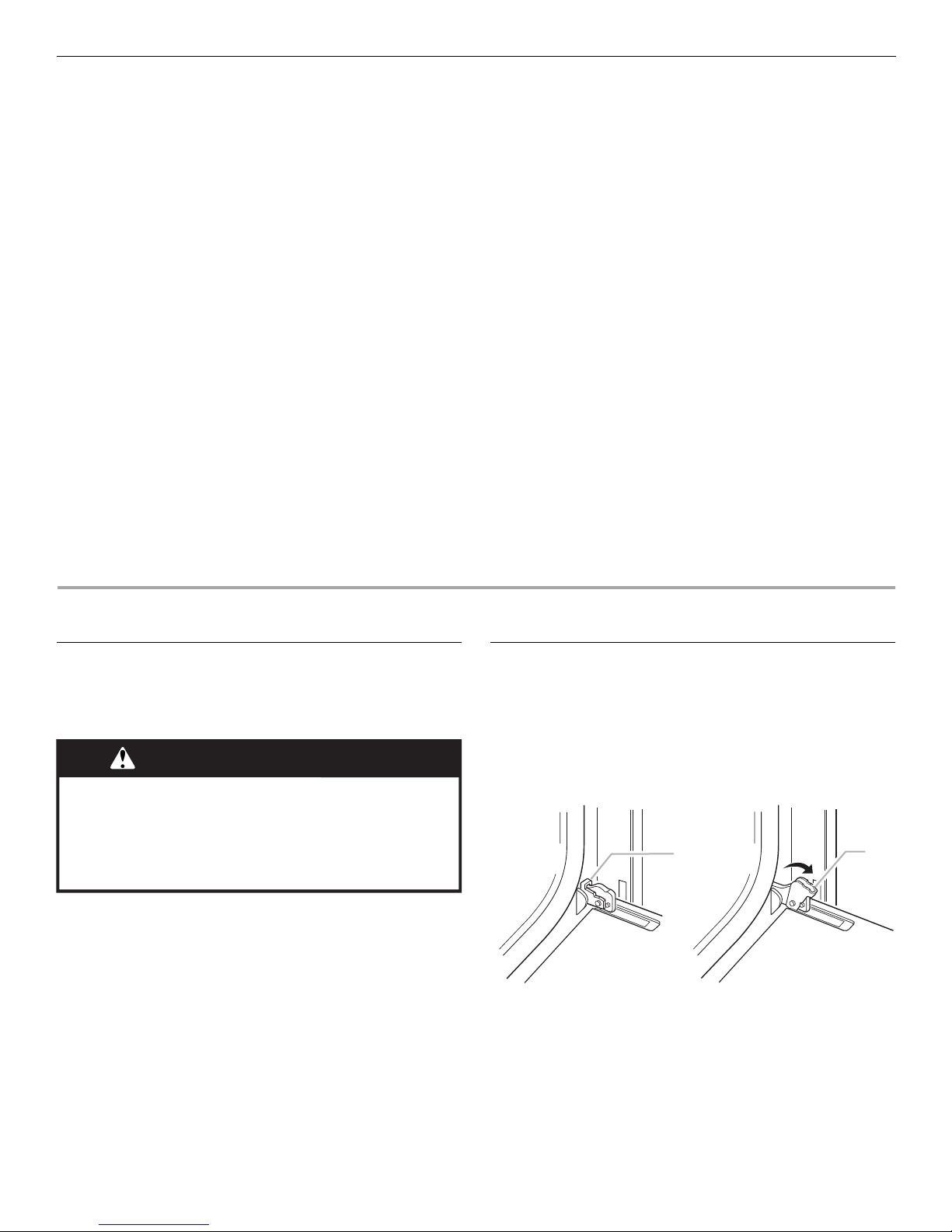

A. Oven door latch in locked
position B. Oven door latch in unlocked
position
A
B

5
3. Grasp the edges of the oven door with both hands and close
the oven door until it will no longer close. Lift and pull oven
door toward you and remove. Set the oven door aside on a
protective surface.
4. Remove bottom screw on each side of the oven trim.
5. Grasp the bottom end of trim and pull away from oven.
6. Slide top end of trim downward to remove trim from oven. Set
trim aside.
Make Electrical Connection
This oven is manufactured with a neutral (white) power supply
wire and a cabinet-connected bare grounding wire crimped
together.
1. Disconnect power.
2. Feed the flexible cable conduit from the oven through the
opening in the cabinet.
3. Remove junction box cover if present.
4. Connect the flexible cable conduit from the oven to the
junction box using a UL listed or CSA approved conduit
connector.
5. Tighten screws on conduit connector.
6. Complete installation following instructions for your type of
electrical connection:
4-wire (recommended)
3-wire (if 4-wire is not available)
Electrical Connection Options
A. Remove trim screw and pull out
A
If your home has: And you will be
connecting to: Go to section:
4-wire direct A fused
disconnect or
circuit breaker
box
4-wire Cable from
Power Supply
3-wire direct A fused
disconnect or
circuit breaker
box
3-wire Cable from
Power Supply
WARNING
Electrical Shock Hazard
Disconnect power before servicing.
Use 8 gauge solid copper wire.
Electrically ground oven.
Failure to follow these instructions can result in death,
fire, or electrical shock.
(12.7 cm)
5"
1"
(12.7 cm)
3¹⁄₂"
(8.9 cm)

6
4-Wire Cable from Power Supply
IMPORTANT: Use the 4-wire cable from power supply where local
codes do not permit connecting the frame-ground conductor to
the neutral (white) junction box wire or when connecting to a 4-
wire electrical system.
1. Connect the 2 black wires together using a UL listed wire nut.
2. Connect the 2 red wires together using a UL listed wire nut.
3. Separate the factory crimped green (or bare) and white oven
cable wires.
4. Connect the 2 white wires together using a UL listed wire nut.
5. Connect the green (or bare) ground wire from the oven cable
to the green (or bare) ground wire (in the junction box) using a
UL listed wire nut.
6. Replace junction box cover.
3-Wire Cable from Power Supply
IMPORTANT: Use the 3-wire cable from power supply where local
codes permit connecting the frame-ground conductor to the
neutral (white) junction box wire:
1. Connect the 2 black wires together using a UL listed wire nut.
2. Connect the 2 red wires together using a UL listed wire nut.
3. Connect the factory crimped white and green (or bare) ground
wires of the oven cable to the white (neutral) wire in the
junction box using a UL listed wire nut.
4. Install junction box cover.
5. Reconnect power.
A. Cable from power supply
B. Red wires
C. Green (or bare) ground wires
D. 4-wire cable from oven
E. Junction box
F. White w ires
G. UL listed wire nuts
H. Black wires
I. UL listed or CSA approved
conduit connector
A
B
C
D
E
F
G
H
I
A. Cable from power supply
B. Junction box
C. Red wires
D. White wire (from power supply)
E. White and green (or bare) oven
ground wires - factory crimped
F. 4-wire cable from oven
G. Black wires
H. UL listed wire nuts
I. UL listed or CSA approved
conduit connector
B
C
D
E
F
H
G
A
I

7
Install Oven
1. Lift oven into cabinet cutout using the oven opening as an
area to grip.
NOTE: Push against seal area of oven front frame when
pushing oven into cabinet. Do not push against outside
edges.
2. Push against seal area of front frame to push oven into
cabinet until shipping feet almost contact cabinet.
3. On some models, use a Phillips screwdriver to remove screws
attaching shipping feet.
4. Push oven completely into cabinet and center oven into
cabinet cutout.
5. Securely fasten oven to cabinet using the screws (2 for single
oven, 4 for double oven) provided. Insert the screws through
holes in mounting rails. Do not overtighten screws.
6. On some models, the oven vent is taped to the side of the
oven. See following instructions to install.
a). Insert the vent tabs (B) into slots (A) in the oven frame.
b). With one screw (C) for each side of the vent, fasten vent
securely to the oven.
7. Slide top end of each trim upward onto oven side rails.
A. Shipping foot
WARNING
Excessive Weight Hazard
Use two or more people to move and install oven.
Failure to do so can result in back or other injury.
A
A. Mounting rail
B. Insert screw
A. Oven frame slot
B. Vent tab
C. Screw
A
B
AB
C

8
8. Push each trim into place at bottom of trim.
9. Use screws to attach each trim to oven.
10. Replace oven racks.
11. Replace oven door by inserting ends of hinges into hinge slots
in the oven frame.
12. Push hinges in as far as they will go and open the oven door.
You should feel the oven door drop into place.
13. Rotate both hinge latches back to the locked position.
14. Close and open the oven door to check that the door closes
and opens completely. If the oven door does not close or
open completely, repeat the oven door removal process and
reinstall. See “Remove Oven Trim”section.
15. Repeat for lower oven door.
16. Reconnect power.
Complete Installation
1. Check that all parts are now installed. If there is an extra part,
go back through the steps to see which step was skipped.
2. Check that you have all of your tools.
3. Dispose of/recycle all packaging materials.
4. For oven cleaning, see the “Oven Care”section of the Use
and Care Guide.
5. Read “Oven Use”in the oven Use and Care Guide.
Check Operation of Single Oven
1. Turn power on. “PF”should appear in the display.
2. Press CUSTOM BROIL. “BROIL”will appear in the display.
3. Press START. Make sure the oven door is closed and the “ON”
light is shown in the display.
If oven(s) does not operate, check the following:
■Household fuse is intact and tight; or circuit breaker has
not tripped.
■Electrical supply is connected.
■See “Troubleshooting”section in the Use and Care Guide.
4. When oven has been on for 2 minutes, feel for heat.
If you do not feel heat or if an “F”followed by a number
appears in the display, turn off the oven and contact a
qualified technician.
5. Press OFF/CANCEL.
Check Operation of Double Oven
1. Turn power on. “PF”should appear in the display.
2. Press UPPER OVEN or LOWER OVEN, to select the oven you
are testing.
3. Repeat “Check Operation of Single Oven”steps 2-5.
For the clock setting and other oven functions refer to the Use and
Care Guide.
If you need Assistance or Service:
Please reference the “Assistance or Service”section of the Use
and Care Guide or contact the dealer from whom you purchased
your built-in oven.
A. Push trim into place and replace screw
A

9
SÉCURITÉDU FOUR ENCASTRÉ
Risque possible de décès ou de blessure grave si vous ne
suivez pas immédiatement les instructions.
Risque possible de décès ou de blessure grave si vous
ne suivez pas les instructions.
Tous les messages de sécuritévous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et
ce qui peut se produire en cas de non-respect des instructions.
Votre sécurité et celle des autres est très importante.
Nous donnons de nombreux messages de sécuritéimportants dans ce manuel et sur votre appareil ménager. Assurez-vous de
toujours lire tous les messages de sécuritéet de vous y conformer.
AVERTISSEMENT
DANGER
Voici le symbole d’alerte de sécurité.
Ce symbole d’alerte de sécuritévous signale les dangers potentiels de décès et de blessures graves àvous
et àd’autres.
Tous les messages de sécuritésuivront le symbole d’alerte de sécuritéet le mot “DANGER”ou
“AVERTISSEMENT”. Ces mots signifient :

10
EXIGENCES D’INSTALLATION
Outillage et pièces
Rassembler les outils et pièces nécessaires avant de commencer
l’installation.
Outillage nécessaire
Pièces nécessaires
■Un connecteur de conduit (homologation UL ou CSA)
■Un connecteur de fil (homologation UL)
Pièces fournies
■2 vis (four simple) ou 4 vis (four double)
Consulter les codes locaux. Vérifier l'alimentation électrique
existante. Voir “Spécifications électriques”.
Toutes les connexions électriques doivent être effectuées par un
électricien qualifiéet certifié.
Exigences d’emplacement
S'assurer d'avoir tout le nécessaire pour une installation
convenable. C'est àl'installateur qu'incombe la responsabilitéde
se conformer aux espacements d'installation spécifiés dans ces
instructions.
IMPORTANT : Observer les dispositions de tous les codes et
règlements en vigueur. Respecter les dimensions indiquées pour
la cavitéd'installation entre les placards. Ces dimensions
prennent en compte les dégagements de séparation nécessaires.
■Pour l'installation comme four encastré, l'espace d'installation
doit permettre la formation d'une enceinte complète autour de
la partie encastrée du four.
■Une source d'électricitéavec liaison àla terre est nécessaire.
Voir la section “Spécifications électriques”.
■Le boîtier de raccordement doit être situéàmoins de
3" (7,6 cm) au-dessous de la surface de support lorsque le
four est installédans un placard mural. Percer un trou de
diamètre 1" (2,5 cm) ou plus dans l'angle arrière gauche ou
droit de la surface de support pour le passage du câble
d'alimentation jusqu'au boîtier de connexion.
REMARQUE : Pour l'installation sous un plan de travail, on
recommande que le boîtier de connexion soit situédans le
placard adjacent, àdroite ou àgauche. Dans le cas de
l'installation du boîtier de connexion sur le mur arrière, derrière
le four, le boîtier de connexion devra être encastréet placé
dans l'angle inférieur ou supérieur du placard, àgauche ou à
droite; sinon le four ne pourrait pas passer dans l'ouverture
destinée àle recevoir.
■La surface de support du four doit être robuste, horizontale et
en affleurement avec le bas de l'ouverture découpée dans le
placard. Le plancher doit pouvoir soutenir le poids du four :
140 lb (63,5 kg) pour un four simple, ou 245 lb (111,1 kg) pour
un four double.
Installation sous un plan de travail (avec table de cuisson
installée au-dessus) :
Les fours homologués pour ce type d'installation comportent une
étiquette d'homologation placée sur le dessus. Voir les
instructions d'installation du plan de travail au sujet des
dimensions de l'ouverture àréaliser et des combinaisons
approuvées four/table de cuisson (document distinct).
Dimensions du produit - Four simple
Dégagements de séparation àrespecter - Four simple
Four simple sous le plan de travail (sans table de cuisson
au-dessus)
■Tournevis Phillips
A. Largeur encastrement 25³⁄₈" (64,5 cm) max.
B. Hauteur hors-tout 29" (73,7 cm) max.
C. Largeur hors-tout 26³⁄₄" (67, 9 cm)
D. Profondeur encastrement 23" (58,4 cm) max.
E. Hauteur encastrement 27¹⁄₂" (69,9 cm)
A. Largeur placard 27" (68,6 cm) min.
B. Distance entre sommet de l’ouverture et face inf.
du plan de travail 1¹⁄₂" (3,8 cm) min.
C. Distance entre plancher et bord inf. de
l’ouverture 5¹⁄₄" (13,3 cm)
D. Largeur ouverture 25¹⁄₄" (64,8 cm)
E. Hauteur ouverture 27³⁄₄" (70,5 cm) min.
A
B
C
D
E
AB
C
D
E

11
Four simple installédans un placard
Dimensions du produit - Four double
EDégagements de séparation àrespecter - Four double
Four double installédans un placard
Vue en coupe du placard - pour four double ou simple
A. Largeur placard 27" (68,6 cm) min.
B. Distance entre sommet de l’ouverture et bas
de porte de placard supérieur 1" (2,5 cm)
C. Distance entre plancher et bord inf. de
l’ouverture 32" (81,3 cm)
D. Largeur ouverture 25¹⁄₂" (64,8 cm)
E. Distance entre bas de l’ouverture et sommet
de porte de placard 1¹⁄₂" (3,8 cm) min.
F. Hauteur ouverture 27³⁄₄" (70,5 cm) min.
A. Largeur encastrement - 25³⁄₈" (64,5 cm) max.
B. Hauteur hors-tout 51" (129,5 cm) max.
C. Largeur hors-tout 26³⁄₄" (67,9 cm)
D. Profondeur encastrement - 23" (58,4 cm)
max.
E. Hauteur encastrement 49¹⁄₂" (125,7 cm)
A
B
C
D
E
F
C
A
B
D
E
A. Largeur placard 27" (68,6 cm) min.
B. Distance entre sommet de l’ouverture et porte de
placard supérieur 1" (2,5 cm)
C. Distance entre plancher et bord inf. de l’ouverture
14³⁄₄" (37,5 cm)
D. Largeur ouverture 25¹⁄₂" (64,8 cm)
E. Distance entre bas de l’ouverture et sommet de
porte de placard 1¹⁄₂" (3,8 cm) min.
F. Hauteur ouverture 49³⁄₄" (126,4 cm) min.
A. Profondeur ouverture 23¹⁄₄" (59,1 cm) min.
B. Profondeur du four encastré23" (58,4 cm)
C. Avant du four
D. Four encastré
E. Placard
A
B
C
D
E
F
A
B
C
D
E

12
Spécifications électriques
Si on utilise un conducteur distinct de liaison àla terre lorsque les
codes le permettent, il est recommandéqu'un électricien qualifié
vérifie que la liaison àla terre et le calibre pour fils sont conformes
aux codes locaux.
Ne pas utiliser une tuyauterie de gaz pour le raccordement àla
terre.
En cas de doute quant àla qualitéde la liaison àla terre du four,
consulter un électricien qualifié.
Ne pas installer un fusible dans le conducteur neutre ou le
conducteur de liaison àla terre.
Ce four doit être raccordéàun système permanent, métallique de
câblage reliéàla terre.
S'assurer que la connexion électrique et le calibre des fils sont
appropriés et conformes au National Electrical Code, aux normes
ANSI/NFPA 70 - dernière édition, ou aux normes CSA C22.1-94,
au Code canadien de l'électricité, Partie 1 et C22.2 N°O-M91 -
dernière édition, et àtous les codes et règlements locaux.
Pour obtenir un exemplaire de la norme des codes ci-dessus,
contacter :
National Fire Protection Association
One Batterymarch Park
Quincy, MA 02269
CSA International
8501 East Pleasant Valley Road
Cleveland, OH 44131-5575
Raccordement électrique
Pour installer le four correctement, il faut établir le type de
raccords électriques que l'on utilisera et suivre les instructions
indiquées ici.
■Le four doit être alimentépar une source d'électricité
appropriée (caractéristiques de tension et fréquence
spécifiées sur la plaque signalétique). (La plaque signalétique
est située sur la porte du four ou sur le châssis du four.)
■Un modèle de 7,3 à9,6 kW/240 volts (5,5 à7,2 kW/208 volts)
doit être alimentépar un circuit indépendant de 40 A. Un
modèle de 7,2 kW ou moins à240 volts (5,4 kW ou moins à
208 volts) doit être alimentépar un circuit indépendant de
30 A.
■On recommande d'utiliser un disjoncteur ou un fusible
temporisé.
■Raccorder l’appareil directement au tableau de distribution
par un câble àconducteur de cuivre et gaine métallique
flexible ou gaine non métallique (avec conducteur de liaison à
la terre). Voir la section “Raccordement électrique”.
■Le câble blindéflexible de l’appareil doit être connecté
directement dans le boîtier de connexion.
■Ne pas couper le conduit. Utiliser toute la longueur du conduit
fourni.
■L'installateur doit fournir un connecteur de conduit
(homologation UL ou CSA).
■Si le domicile est équipéd'un câblage en aluminium, le
connecter au fil de cuivre en utilisant les connecteurs
spécialement conçus et homologués UL pour raccorder le
cuivre àl'aluminium. Appliquer la procédure recommandée
par le fabricant des connecteurs. La connexion aluminium/
cuivre doit être conforme aux codes locaux et aux pratiques
acceptées par l'industrie.
INSTRUCTIONS D’INSTALLATION
Préparation du four pour l'installation
1. Choisir l'emplacement final pour l'installation du four. Repérer
le câblage existant pour éviter de le percer ou de
l'endommager lors de l'installation.
2. Pour éviter d'endommager le plancher, placer le four sur une
feuille de carton avant l'installation. Lors des opérations de
levage, ne pas prendre prise sur la poignée ou sur une autre
partie du châssis avant, ou sur la garniture de l'appareil.
Sur les modèles avec pieds installés pour l'expédition :
Pour éviter d'endommager le produit, ne pas enlever les pieds
installés pour l'expédition au niveau des angles avant/
inférieurs du four. Les pieds protègent la garniture inférieure
du four jusqu'àson insertion dans l'espace d'installation entre
les placards.
3. Approcher le four de son emplacement de service final.
4. Enlever les matériaux d'emballage et les rubans adhésifs du
four.
5. Enlever le matériel àl'intérieur du sachet de documentation.
6. Enlever et conserver àpart les grilles et autres composants
qu'on trouve àl'intérieur du four.
Dépose des garnitures du four
IMPORTANT : Employer les deux mains pour enlever la porte du
four.
1. Ouvrir la porte du four.
2. Identifier les charnières de la porte du four dans les deux
angles de la porte; faire pivoter les charnières vers l'avant
jusqu'àla position de déverrouillage.
AVERTISSEMENT
Risque du poids excessif
Utiliser deux ou plus de personnes pour déplacer et
installer le four.
Le non-respect de cette instruction peut causer
une blessure au dos ou d'autre blessure.
A. Porte du four - position de
verrouillage B. Porte du four - position de déverrouillage
A
B

13
3. Saisir les bords de la porte du four avec les deux mains et
effectuer une manœuvre de fermeture de la porte du four,
jusqu'àla position oùla fermeture de la porte n'est plus
possible. Soulever et tirer la porte du four vers soi et enlever la
porte. Conserver la porte du four àpart sur une surface
protégée.
4. Enlever la vis inférieure de chaque tringle de garniture latérale
du four.
5. Saisir l'extrémitéinférieure de la tringle de garniture et tirer
pour l'écarter du four.
6. Faire glisser l'extrémitésupérieure de la tringle de garniture
vers le bas pour pouvoir séparer la tringle du four. Conserver
la tringle àpart.
Raccordement électrique
Le câblage d'alimentation de ce four comporte un conducteur
neutre (blanc) et un conducteur nu de liaison àla terre connectéà
la caisse; ces deux conducteurs sont connectés ensemble.
1. Déconnecter la source de courant électrique.
2. Placer le câble blindéflexible depuis le four jusqu'àl'espace
d'installation dans le placard.
3. Le cas échéant, enlever le couvercle du boîtier de connexion.
4. Connecter le câble blindéflexible entre le four et le boîtier de
connexion - utiliser un connecteur de conduit (homologation
UL ou CSA).
5. Serrer les vis sur le connecteur de conduit.
6. Terminer l'installation selon la configuration de raccordement
électrique :
4 conducteurs (recommandé)
3 conducteurs (si un circuit à4 conducteurs n'est pas
disponible)
Options de raccordement électrique
A. Tirer pour ôter la vis de la tringle de garniture
A
Câblage de la
maison : Point de distribution : Voir la section suivante :
Direct - 4
conducteurs Boîte de disjoncteur ou
coupe-circuit
avec fusible
Câble à4
conducteurs
depuis le point de
distribution
Direct - 3
conducteurs Boîte de disjoncteur ou
coupe-circuit
avec fusible
Câble à3
conducteurs
depuis le point de
distribution
AVERTISSEMENT
Risque de choc électrique
Déconnecter la source de courant électrique avant
d'entreprendre le travail.
Utiliser des conducteurs de cuivre rigides de calibre 8.
Relier le four àla terre.
Le non-respect de ces instructions peut causer un
décès, un incendie ou un choc électrique.
(
12,7 cm
)
5"
1
12,7 cm
,

14
Câble à4 conducteurs depuis le point de distribution
IMPORTANT : Lorsque le code local en vigueur ne permet pas le
raccordement entre le conducteur de liaison àla terre du châssis
et le conducteur neutre (blanc) dans le boîtier de connexion, ou
dans le cas du raccordement àun circuit d'alimentation à4
conducteurs, utiliser le câble à4 conducteurs depuis le tableau de
distribution.
1. Connecter ensemble les 2 connecteurs noirs avec un
connecteur de fils (homologation UL).
2. Connecter ensemble les 2 connecteurs rouges avec un
connecteur de fils (homologation UL).
3. Déconnecter le conducteur vert (ou nu) de liaison àla terre et
le conducteur blanc du four, connectés ensemble àl'usine.
4. Connecter ensemble les 2 connecteurs blancs avec un
connecteur de fils (homologation UL).
5. Connecter le conducteur vert (ou nu) de liaison àla terre du
câble du four au conducteur vert (ou nu) de liaison àla terre
dans le boîtier de connexion - utiliser un connecteur de fils
(homologation UL).
6. Réinstaller le couvercle du boîtier de connexion.
Câble à3 conducteurs depuis le point de distribution
IMPORTANT : Utiliser le câble à3 conducteurs lorsque le code
local en vigueur permet le raccordement entre le conducteur de
liaison àla terre du châssis et le conducteur neutre (blanc) dans le
boîtier de connexion :
1. Connecter ensemble les 2 connecteurs noirs avec un
connecteur de fils (homologation UL).
2. Connecter ensemble les 2 connecteurs rouges avec un
connecteur de fils (homologation UL).
3. Dans le boîtier de connexion, connecter ensemble les
conducteurs blanc et vert (ou nus) de liaison àla terre du
câble du four (déjàconnectés ensemble) et le conducteur
blanc (neutre) - utiliser un connecteur de fils (homologation
UL).
4. Installer le couvercle du boîtier de connexion.
5. Reconnecter la source de courant électrique.
A. Câble d'alimentation
B. Conducteurs rouges
C. Conducteurs verts (ou nus) de
liaison àla terre
D. Câble à4 conducteurs depuis
le four
E. Boîtier de connexion
F. Conducteurs blancs
G. Connecteurs de fils
(homologation UL)
H. Conducteurs noirs
I. Connecteur de conduit
(homologation UL ou CSA)
A
B
C
D
E
F
G
H
I
A. Câble d'alimentation
B. Boîtier de connexion
C. Conducteurs rouges
D. Conducteur blanc (depuis point
de distribution)
E. Conducteurs blanc et vert (ou
nus) de liaison àla terre -
connectés ensemble àl'usine
F. Câble à4 conducteurs
depuis le four
G. Conducteurs noirs
H. Connecteurs de fils
(homologation UL)
I. Connecteur de conduit
(homologation UL ou CSA)
B
C
D
E
F
H
G
A
I

15
Installation du four
1. Soulever le four pour l’introduire dans l’ouverture d’installation
dans le placard; utiliser le plafond du four comme zone de
prise.
REMARQUE : Pousser le four pour l’introduire dans le
placard, pousser contre la zone du joint du four sur le châssis
avant. Ne pas pousser contre les bords externes.
2. Pousser contre la zone du joint du châssis avant pour
introduire le four dans le placard, jusqu'àce que les pieds
installés pour l'expédition soient presque au contact du
placard.
3. Sur certains modèles, utiliser un tournevis Phillips pour ôter
les vis fixant les pieds installés pour l'expédition.
4. Pousser complètement le four dans le placard; centrer le four
dans la cavitédu placard.
5. Fixer solidement le four sur les éléments du placard avec les
vis fournies (2 pour un four simple, 4 pour un four double).
Insérer les vis àtravers les trous des rails de montage. Ne pas
serrer excessivement les vis.
6. Sur certains modèles, l'évent du four est immobiliséavec du
ruban adhésif sur le côtédu four. Pour l'installation, procéder
selon les instructions suivantes.
a). Insérer les onglets de l'évent (B) dans les ouvertures (A) du
châssis du four.
b). Fixer solidement l'évent sur le four - utiliser une vis (C) de
chaque côté.
7. Faire glisser l'extrémitésupérieure de chaque tringle de
garniture, vers le haut, dans les rails latéraux du four.
A. Pied installépour l'expédition
AVERTISSEMENT
Risque du poids excessif
Utiliser deux ou plus de personnes pour déplacer et
installer le four.
Le non-respect de cette instruction peut causer
une blessure au dos ou d'autre blessure.
A
A. Rail de montage
B. Insérer la vis
A. Ouverture dans le châssis du four
B. Onglet de l'évent
C. Vis
A
B
AB
C

8. Appuyer pour insérer chaque tringle de garniture et la mettre
en place àl'extrémitéinférieure.
9. Utiliser des vis pour fixer chaque élément de garniture sur le
four.
10. Installer les grilles du four.
11. Réinstaller la porte du four - insérer les extrémités des
charnières dans les ouvertures destinées àles recevoir sur le
châssis du four.
12. Enfoncer les charnières aussi loin qu'elles peuvent aller, et
ouvrir la porte du four. On doit percevoir le mouvement de
mise en place de la porte du four.
13. Faire pivoter les deux charnières jusqu'àla position de
verrouillage.
14. Effectuer quelques manœuvres de fermeture/ouverture de la
porte du four pour vérifier le bon fonctionnement. En cas
d'impossibilitéd'ouverture ou fermeture parfaite de la porte,
répéter le processus de dépose et réinstallation de la porte.
Voir la section “Dépose des garnitures du four”.
15. Répéter ceci pour la porte du four inférieur.
16. Reconnecter la source de courant électrique.
Achever l’installation
1. Vérifier que toutes les pièces sont maintenant installées. S'il
reste une pièce, passer en revue les différentes étapes pour
découvrir laquelle aurait étéoubliée.
2. Vérifier la présence de tous les outils.
3. Jeter/recycler tous les matériaux d'emballage.
4. Pour le nettoyage du four, voir la section “Entretien du four”
dans le Guide d'utilisation et d'entretien.
5. Lire la section “Utilisation du four”dans le Guide d'utilisation
et d'entretien.
Vérification du fonctionnement du four simple
1. Mettre l’appareil sous tension. L’afficheur devrait indiquer
“PF”.
2. Appuyer sur CUSTOM BROIL (cuisson personnalisée au gril).
“BROIL”apparaît sur l'affichage.
3. Appuyer sur START (mise en marche). S'assurer que la porte
du four est fermée et que le témoin lumineux “ON”(marche)
est allumésur l'affichage.
Si le(s) four(s) ne fonctionne(nt) pas, contrôler ce qui suit :
■Fusible grilléou desserré? Disjoncteur ouvert?
■Prise de courant correctement alimentée?
■Voir la section “Dépannage”dans le Guide d'utilisation et
d'entretien.
4. Après 2 minutes de fonctionnement du four, évaluer
l'échauffement au toucher.
Si aucune chaleur n'est ressentie ou si un "F" suivi d'un
nombre apparaît sur l'affichage, éteindre le four et contacter
un technicien qualifié.
5. Appuyer sur OFF/CANCEL (arrêt/annulation).
Vérification du fonctionnement du four double
1. Mettre l’appareil sous tension. L’afficheur devrait indiquer
“PF”.
2. Appuyer sur UPPER OVEN (four supérieur) ou LOWER OVEN
(four inférieur) pour sélectionner le four àtester.
3. Répéter les étapes 2 à5 dans “Vérification du fonctionnement
du four simple”.
Pour le réglage de l'horloge et d'autres fonctions du four, voir le
Guide d'utilisation et d'entretien.
Si vous avez besoin d’assistance ou de service :
Veuillez consulter la section “Assistance ou service”dans le Guide
d'utilisation et d'entretien ou contacter le revendeur qui vous a
vendu le four encastré.
A. Appuyer pour la mise en place de la tringle
de garniture, et réinstaller la vis
A
8303648
© 2005 Whirlpool Corporation.
All rights reserved.
Tous droits réservés.
5/05
Printed in U.S.A.
Impriméaux É.-U.
