Wibre 4.0197 Series User manual

INSTALLATION  MANUAL
4.0197  4.0198
Bodeneinbau-Scheinwerfer aus V4A-Edelstahl
Ground mounted-Light out of marine grade 316L stainless steel
Projecteur de Sol INOX 316L
1. Anwendung
Bodeneinbauscheinwerfer geeignet für die Beleuchtung und
Akzentuierung von Gebäuden, Fassaden, Skulpturen, in Garten-
anlagen oder als allgemeine Eekt- bzw. Orientierungsbeleuchtung.
Der direkte Einbau ist für befestigte Flächen,Wege und Plätze sowie
in Erde/Schotter geeignet. Passendes Einbaugehäuse als Zubehör
optional lieferbar.
Verschiedene Zubehörteile (z.B. Farbscheiben, Anti-Blendraster,
mattes Glas für weichere Lichtverteilung, Anti-Rutsch-Glas
nach DIN 51130, Betriebsgeräte) lieferbar.
Sonderkonstruktionen-/anwendungen auf Anfrage.
Überrollbar bis 1500 kg. In Fahrspuren, wo gebremst oder
beschleunigt wird (horizontale Kräfte) ist der Einbau nicht möglich.
Es besteht Rutschgefahr durch Nässe auf dem Glas. Aus Sicherheits-
gründen ist hier der Einsatz von Anti-Rutsch-Glas zu empfehlen.
(siehe Zubehör).
Der Abstand zu angestrahlten Gegenständen oberhalb des
Lichtaustrittes muss mindestens 0,5 m betragen.
2. Technische Daten/Konstruktion
· Schutzart IP67
· ausV4A-Edelstahl für MICROLYNX, POW-LED,
HIT-TC Entladungslampe, Halogen QR-CB51 IRC und
KompaktleuchtstoTC-T/E-Leuchtmittel
· planebene, runde und quadratische Ausatzblende
ausV4A-Edelstahl
· rotationssymmetrische Lichtverteilung
· temperaturbeständige Silikondichtung
· gehärtetes Sicherheitsglas (ESG) – Belastbarkeit bis 1500 kg
· Kabelverschraubung PG13,5, Messing
· nur Silikonkabel verwenden,
bei POW-LED 3,0 m SI-Kabel angeschlossen
1. Application
Ground-mounted lights are suited for lighting and accentuating buildings,
façades, sculptures, gardens or for use as general effect lighting or for
orientation.
Direct installation is suitable for paved surfaces, paths and squares, as
well as in the ground or gravel areas. A suitable installation housing is
optionally available as an accessory.
Different accessory parts (e.g. coloured lenses, screen grids,
matt glass for softer light distribution, anti-slip panes acc. to DIN 51130,
operating devices) are available.
Special designs/applications on request.
Resistant to rolling loads of up to 1,500 kg. Installation in driving lanes
where cars brake or accelerate (horizontal forces) is not possible.
There is a risk of slipping on the panes due to wet conditions. For security
reasons, anti-slip panes should be used in this case (see accessories).
The distance between the light output and the illuminated object
above it must be at least 0.5 m.
2. Technical Details/Construction
· protection system IP67
· made ofV4A stainless steel for MYCROLYNX, POW-LED,
HIT-TC discharge lamp, halogen QR-CB51 IRC
and compact light sourceTC-T/E light source
· flush-mounted, round and square attachment cover
made ofV4A stainless steel
· rotation-symmetric light distribution
· temperature-resistant silicone seal
· toughened safety glass (ESG) –Withstands loads of up to 1500 kg
· PG13.5 cable screw fixture, brass
· use only silicone cables, A 3.0 m SI cable is connected for POW-LED
1. Utilisation
Projecteur de sol adapté pour l’éclairage et la mise en scène de bâtiments,
façades, sculptures, et jardins paysagés ou encore pour l’éclairage d’effet ou
d’orientation.
L‘encastrement directe peut être réalisée dans des surfaces consolidées,
des chemins et des places ainsi que dans le sol/les cailloux. Boîtier
d’encastrements disponibles parmi les accessoires.
Divers accessoires (p. ex. vitres de couleur, grilles anti-éblouissement, verre
mat pour une diffusion plus douce de la lumière, verre anti-dérapage selon
DIN 51130, blocs d’alimentation) livrables.
Constructions/applications spéciales sur demande.
Capacité de charge jusqu’à 1500 kg. L’encastrement n’est pas possible
dans les routes, contraintes à des freinages ou des accélérations (forces
horizontales).
Risque de dérapage sur le verre mouillé. Pour des raisons de sécurité,
il est recommandé d’utiliser ici du verre anti-dérapage (voir accessoires).
La distance par rapport aux objets illuminés au-dessus de la sortie de lumière
doit s’élever à 0,5m.
2. Technique/Construction
· Indice de protection IP67
· en acier inoxydable V4A pour MICROLYNX, POW-LED, lampes à décharge
de type HIT-TC, lampes halogènes QR-CB51 IRC et lampes fluorescentes
compactes TC-T/E
· enjoliveurs plats, ronds ou carrés en acier inoxydable V4A
· répartition de la lumière à symétrie de rotation
· joint en silicone résistant aux températures élevées
· verre de sécurité trempé (ESG) – Capacité de charge jusqu’à 1500 kg
· presse-étoupe PG13,5, laiton
· utiliser uniquement des câbles en silicone,
câble SI de 3,0m raccordé à POW-LED
WIBRE Elektrogeräte Edmund Breuninger GmbH & Co. KG · Liebigstrasse 9 · 74211 Leingarten/Germany
Telefon: [phone] ·Telefax: [phone] · E-Mail: [e-mail] 1/4
67
V4A
Gr. 316L
Kabel
Cable
Câble
1.5 t
170
127
80
130
174
210
260
5
127
200
174
4.0197.1
4.0198.2/4
4.0197.1
4.0198.1
4.0197.2 4.0197.4
4.0198.44.0198.2

INSTALLATION  MANUAL
3. Installation/Montage
Zur Installation sind die nationalen Sicherheitsvorschriften zu
beachten. Es wird keine Haftung für unsachgemäßen Einsatz oder
Montage übernommen. Bei nachträglichen Änderungen wird keine
Haftung übernommen.
Direkte Einbettung oder Montage mittels
Einbaugehäuse (optional) des Scheinwerfers in Beton,
Paster, Platten, Erdreich, Kies, Rasenächen oder Beete. Da bei
Projekten die Bodenverhältnisse und Einbausituation variieren ist
keine allgemein gültige Montageanleitung möglich.

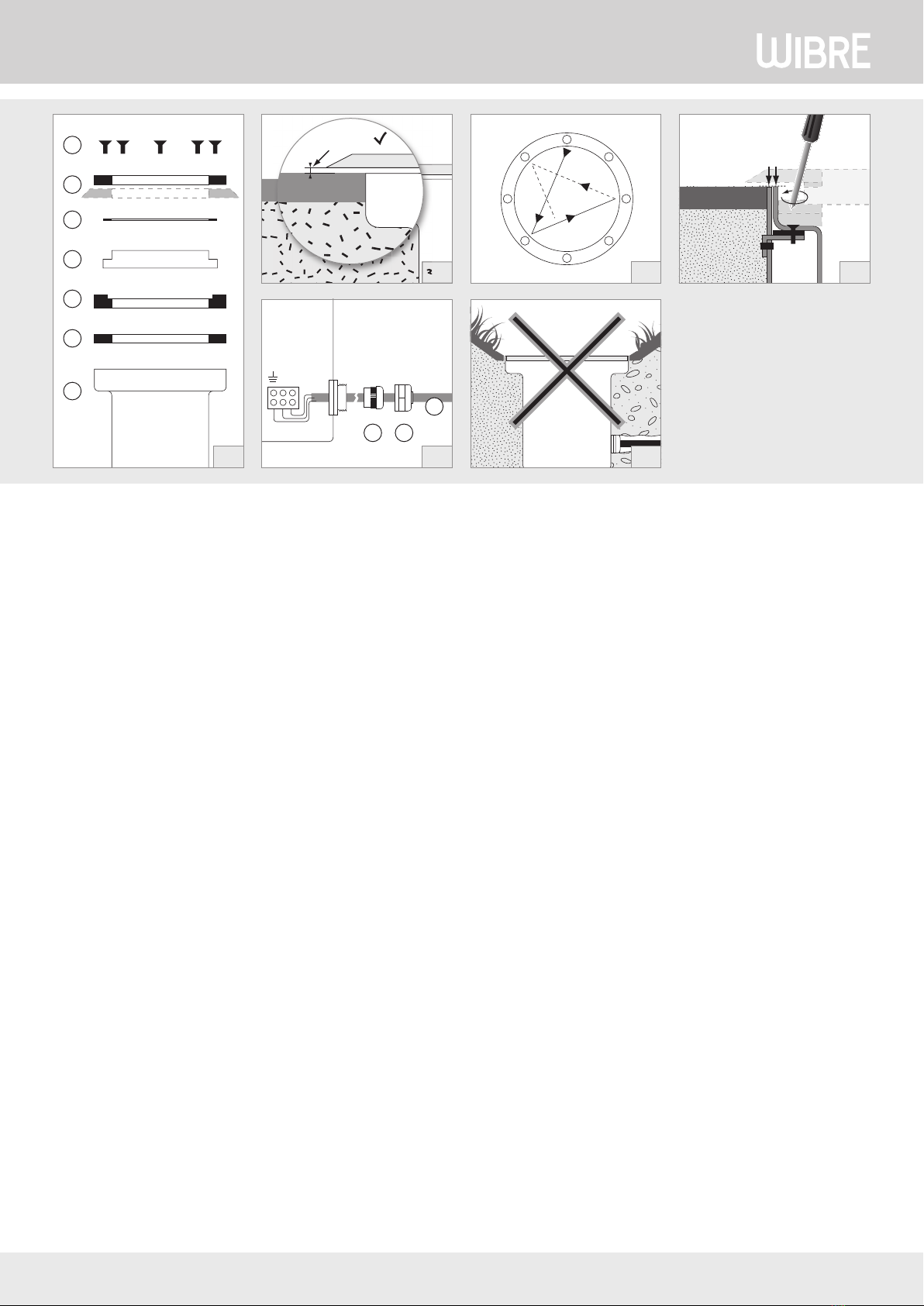

Die Piktogramme verdeutlichen typische Montagebeispiele
3.1.; 3.2. direkter Einbau direkt in Beton, Asphalt, o.ä.
3.3.; 3.4. direkter Einbau in Erdreich, Kies, o.ä.
3.5.; 3.6. Einbau mittels Einbauhgehäuses in Beton, Asphalt, o.ä.
3.7.; 3.8. Einbau mittels Einbauhgehäuses in Erdreich, Kies, o.ä.
Um die maximale Druckbelastung aufnehmen zu können,
ist gegebenenfalls die Errichtung eines Fundamentes zu empfehlen
Für ausreichende Drainage und Entwässerung ist z.B. durch Kiesauf-
füllung/Sand zu sorgen.
Bei direktem Einbau in befestigte Flächen sollte das Schein-
werfergehäuse bauseits so befestigt werden, dass die Oberkante
des Scheinwerfergehäuse bündig mit der Abschlussäche (z.B.
Bodenbelag, Paster oder Asphalt) ist. (3.1. bis 3.4.)
Beim Scheinwerfertyp mit umlaufender runder bzw. quadratischer
Aufsatzblende darf die Blende nach dem Einbau nicht direkt auf der
Abschlussäche (Bodenbelag, Steinplatte,…) auiegen, da sonst
Undichtigkeit des Scheinwerfers entstehen kann. 2–4 mmToleranz
müssen gewährleistet sein (3.12.). Gegebenenfalls optionales Ein-
baugehäuse verwenden. Es wird empfohlen die Blende nach einer
Betriebsdauer von 4–6Wochen kreuzweise (3.14.) nachzuziehen.
Empfohlenes Anzugsdrehmoment 3,0 Nm.
Bei Montage mittels Einbaugehäuse (4.0197.10.95;
4,0198.10.95) sollte für eine sichere Standfestigkeit des
Einbaugehäuses gegebenenfalls ein Fundament vorgesehen und
für ausreichende Drainage gesorgt werden, damit eintretendes
Oberächenwasser aus dem Einbaugehäuse abießen kann. Für die
Dichtigkeit und spätere Montage des Scheinwerfers muss die Ober-
kante Einbaugehäuse und der Abschlussäche (z.B. Bodenbelag,
Paster oder Asphalt) bündig sein. (3.16.) In Erdreich oder Kies ist
das Einbaugehäuse gegen Herausziehen zu sichern.
Eingelegte Holzplatte verhindert das Verschmutzen und muss vor der
endgültigen Montage des Scheinwerfers entfernt werden
Es wird empfohlen die Blende nach einer Betriebsdauer von 4–6
Wochen kreuzweise (3.14) nachzuziehen.
Empfohlenes Anzugsdrehmoment 3,0 Nm.
3. Installation/Mounting
The national legislation with respect to safety must be observed for
installation.We are not liable for any improper use or installation. In the
event of any retrofit modifications, we shall not be held liable.
Direct embedding or installation of the light in concrete,
pavement, slabs, soil, gravel, lawn or garden beds by using an
installation housing (as an option). Since ground conditions
and installation circumstances vary, no general installation instructions can
be provided. The icons symbolise typical installation examples
3.1.; 3.2. Direct installation in concrete, asphalt or similar
3.3.; 3.4. Direct installation in soil, gravel or similar
3.5.; 3.6. Installation of the installation housing in
concrete, asphalt or similar
3.7.; 3.8. Installation of the installation housing in soil,
gravel or similar.
Furthermore, it may be necessary to put in a foundation in order to achieve
sufficient load resistance for the maximum load pressure. Ensure sufficient
drainage e.g. by filling with gravel or sand.
If directly installed in paved surfaces, the light housing should be
fixed in such way on site that the upper edge of the light housing is flush
with the top layer surface (e.g. with the decking, pavement or asphalt).
(3.1. to 3.4.)
For the light type with a peripheral round or square attachment cover,
the cover must not directly rest on the top layer surface (e.g. on the
decking, stone slabs, etc.) after installation, since the light might become
untight otherwise. A tolerance of 2 to 4 mm must be ensured (3.12.).
If required, an optional installation housing can be used.We recommend
retightening the cover crosswise after an operating time of 4 to 6 weeks
(3.14).The recommended fastening torque is 3.0 Nm.
When installing by using the installation housing,
(4.0197.10.95; 4,0198.10.95) it might be necessary to put in a foundation
in order to ensure safe stability. Sufficient drainage must be provided
so that surface water entering from above can safely drain off from the
installation housing. For tightness and for light installation at a later stage,
the upper edge of the installation housing must be flush with the top layer
surface (e.g. with the decking, pavement or asphalt). (3.16.) In soil or
gravel, the installation housing must be protected from being pulled out
of the ground.
Inserting a wooden plate prevents contamination, and this plate must be
removed before finally installing the light.We recommend retightening the
cover crosswise after an operating time of 4 to 6 weeks (3.14).
The recommended fastening torque is 3.0 Nm.
3. Installation/Montage
Respecter les prescriptions nationales applicables en matière de sécurité.
Nous déclinons toute responsabilité pour l’utilisation ou le montage non
conforme. En cas de modification a posteriori sur le projecteur, nous déclinons
toute responsabilité.
Le projecteur est à intégrer ou monter directement dans
le béton, les pavés, les plaques, le sol, le gravier, les espaces ou les plates-
bandes au moyen d‘un boîtier d’encastrement (en option). Étant donné
que dans les différents projets, les conditions du sol ainsi que la situation
d’intégration varient, nous ne pouvons établir une notice de montage
générale. Les pictogrammes représentent des exemples de montage type.
3.1. et 3.2. Montage direct dans le béton, l’asphalte, entre autres
3.3. et 3.4. Montage direct dans le sol, le gravier entra autres
3.5. et 3.6. Montage du boîtier d’encastrement dans le
béton et l’asphalte
3.7. et 3.8. Montage du boîtier d’encastrement dans le sol et le gravier
Afin de pouvoir prendre en charge la pression maximale admissible, il est
recommandé le cas échéant de construire une chape. Il convient également
d’assurer un drainage et une évacuation suffisante de l’eau, notamment par
un remplissage de gravier/sable.
Lors de l’encastrement direct dans les sols consolidés, le boîtier
du projecteur doit être fixé de manière à ce que le bord supérieur affleure avec
la surface de finition (p. ex. revêtement de sol, pavés ou asphalte). (3.1.
à 3.4.)
Sur les types de projecteurs à enjoliveur rond ou carré, l’enjoliveur ne doit pas
reposer directement sur les surfaces de finition (revêtement de sol, plaque de
pierre,…), car l’étanchéité ne serait pas garantie. Une tolérance de 2-4 mm
doit être assurée (3.12.). Le cas échéant, il est possible d‘utiliser un boîtier
d’encastrement en option. Il est recommandé de serrer les vis de l’enjoliveur
en croix après une durée de fonctionnement de 4 à 6 semaines (3.14.)
Couple de serrage recommandé 3,0 Nm
Lors du montage dans un boîtier d’encastrement
(4.0197.10.95; 4,0198.10.95), il convient de veiller à un positionnement sûr
du boîtier, le cas échéant, de prévoir des fondations et d’assurer un drainage
suffisant afin que l’eau de surface susceptible de pénétrer puisse être évacuée
du boîtier. Pour l’étanchéité et le montage a posteriori du projecteur, le bord
supérieur du boîtier doit affleurer avec la surface de finition (p. ex. le revête-
ment de sol, les pavés et l’asphalte). (3.16.) Fixer le boîtier d’encastrement
dans le sol ou le gravier afin de ne pas pouvoir le déloger. L‘installation de
plaques en bois empêche l’encrassement ; ces dernières doivent toutefois être
retirées avant la finalisation du montage du projecteur. Il est recommandé
de serrer les vis des enjoliveurs en croix après une durée d’utilisation de 4 à 6
semaines (3.14).
Couple de serrage recommandé 3,0 Nm.
2/4 WIBRE Elektrogeräte Edmund Breuninger GmbH & Co. KG · Liebigstrasse 9 · 74211 Leingarten/Germany
Telefon: [phone] ·Telefax: [phone] · E-Mail: [e-mail]
2–4 mm
2–4 mm
2–4 mm
2–4 mm
3.1
3.2
3.3 3.5 3.7
3.83.63.4

INSTALLATION  MANUAL
Anschluss des Silikonkabels, falls nicht bereits im Lieferumfang
enthalten, wie folgt.
Scheinwerfer önen (1), Blende (2), Glas (4), Dichtungen (5,6),
Reektor- bzw. Leuchteneinsatz entfernen. (3.11)
Kabelverschraubung seitlich bzw. am Boden önen; Druck-
schraube (9) und Silikondichteinsatz (8) entfernen , danach über
Silikonkabel führen (10) in Kabelverschraubung eindrücken und
Druckschraube (9) fest anziehen. Achtung: Nur temperaturbe-
ständiges und mechanisch kerbfestes Silikonkabel mit Außendurch-
messer von 9–13 mm verwenden, andere Kabeldurchmesser durch
Austausch des Silikondichteinsatzes möglich. Gegebenenfalls muss
das Silikonkabel zusätzlich in einem Schutzrohr verlegt werden.
Der Anschluss des Silikonkabels an das Hauptnetz sollte imTro-
ckenen erfolgen bzw. bei Anschluss direkt im Erdreich sind spezielle
Anschlusseinheiten mitVergussmasse zu verwenden. (z.B.WIBRE
Art.Nr. 9.9010.68.16)
Einzelanschlussader entsprechend den Vorschriften an Anschluss-
klemme elektrisch anschließen und Schutzleiterverbindung vor-
nehmen. Reektor-/ Leuchteneinsatz montieren und Leuchtmittel
einsetzen, sofern nicht im Lieferumfang bereits eingebaut.
Bei Verwendung des Einbaugehäuses (optional) wird vor Schließen
des Scheinwerfers das Scheinwerfergehäuse am Einbaugehäuse
verschraubt und bündig mit der Oberkante des Einbaugehäuses
ausgerichtet. (3.16.). Die mitgelieferte Silikonscheiben zwischen
Scheinwerfergehäuse und Einbaugehäuse verhindert Kontaktkorro-
sion an den Edelstahlteilen.
Verschließen des Scheinwerfers
Silikonachdichtung (6), Silikonstufendichtung (5), Glasscheibe
(4) mit Abstufung nach oben, Papierdichtung (3), Blende (2),
Schrauben (1) laut Zeichnung (3.11) im Scheinwerfergehäuse
einlegen und über Kreuz (3.14) verschrauben (empfohlenes
Anzugsdrehmoment 3,0 Nm). Akkuschrauber ohne Drehmomentein-
stellmöglichkeit nicht verwenden. Es ist auf gleichmäßigen, festen
Sitz der Schrauben zu achten. Funktionsprobe durchführen.
Hinweis
Um die Kondensbildung an der Glasscheibe durch eingetretene
Luftfeuchtigkeit nach dem Önen bei einem Leuchtmitteleinbau
bzw. –wechsel zu reduzieren, ist es empfehlenswert die Leuchte ca.
10 Minuten im geöneten Zustand zu betreiben. Dies darf nur unter
Aufsicht und von Fachpersonal ausgeführt werden. Danach kann die
Leuchte wie ogen beschrieben geschlossen werden.
Achtung: Nur richtig eingelegte Dichtungen, Gläser, Abschlussblen-
den und richtig angezogene Schrauben sowie empfohlenes Kabel
und fest angezogene Kabelverschraubungen gewährleisten den
einwandfreien Scheinwerferbetrieb.
Connect the silicone cable as follows, if not already included in the scope of
delivery. Open light (1), remove cover (2), glass pane (4), seals (5,6)
and reflector insert or light insert. (3.11.)
Open cable screw fixture on the side or on the bottom; remove clamping
screw (9) and silicone seal insert (8), then slide over silicone cable (10),
push into cable screw fixture and securely tighten the clamping screw (9).
Caution: Use only temperature-resistant silicone cable with an external
diameter of 9 to 13 mm, which is resistant to mechanical notching; use of
different cable diameters is possible by replacing the silicone seal insert.
The silicone cable may also need to be routed in a protective tube.The sili-
cone cable should be connected to the mains supply under dry conditions
or specific connection boxes including sealing compounds are to be used if
directly connected in the ground. (e.g. WIBRE Article no. 9.9010.68.16 )
Connect individual wires to the electric terminals and establish the pro-
tective earth connection according to the regulations. Install the reflector
insert or lighting insert and insert the light source if it was not already
installed on delivery.
If using the installation housing (as an option), the light housing must be
screwed to the installation housing before closing the light, and must be
aligned flush with the upper edge of the installation housing. (3.16.).
The supplied silicon plates between the light housing and installation
housing prevents contact corrosion on the stainless steel parts.
Closing the light
Insert flat silicon seal (6), staged silicone seal (5), glass pane (4) with
grading facing up, paper seal (3), cover (2) and screws (1) in the
installation housing according to the drawing and fix screws crosswise
(3.14) (recommended fastening torque: 3.0 Nm). Do not use a cordless
screwdriver unless the torque can be set. Screws must be evenly and
securely tightened. Carry out a functional test.
Note
In order to reduce condensation on the glass pane from penetrating
humidity after opening the light to replace or install the light source, we
recommend that the light be operated for approx. 10 minutes in an open
state.This must only be carried out under supervision and by qualified
technical staff. Afterwards, close the light as described above.
Caution: Only properly inserted seals, glass panes, covers and properly tig-
htened screws, as well as the recommended cable and securely tightened
cable screw fixtures ensure proper light operation.
Réaliser le raccordement du câble en silicone comme suit, s’il n’est pas livré
raccordé. Ouvrir le projecteur (1), l’enjoliveur (2), le verre (4), les joints
(5,6), retirer le réflecteur ou la lampe. (3.11). Ouvrir les presse-étoupes
sur le côté ou au sol ; retirer la vis de pression (9) et la garniture d’étanchéité
en silicone (8), le passer dans le câble en silicone (10) et l’enfoncer dans le
presse-étoupe et serrer la vis de pression (9).
Attention: Utiliser uniquement un câble en silicone résistant aux tempé-
ratures et aux entailles d’un diamètre de 9 à 13 mm ; d‘autres diamètres
sont possibles après remplacement de la garniture d’étanchéité en silicone.
Le cas échéant, il convient de poser le câble en silicone dans une gaine de
protection. Le raccordement du câble en silicone au secteur doit être réalisé
en milieu sec et lors du raccordement direct dans le sol, il convient d’utiliser
des unités de raccordement spéciales à masse de scellement. (p. ex. WIBRE
N° art. 9.9010.68.16)
Raccorder chaque conducteur conformément aux prescriptions applicables
aux bornes de raccordement et effectuer le raccordement du conducteur de
terre. Monter le réflecteur/la lampe et mettre en place l’ampoule si elle n’est
pas montée livrée.
Lors de l’utilisation d’un boîtier d’encastrement (en option), le boîtier du
projecteur est vissé sur le boîtier d’encastrement avant la fermeture du pro-
jecteur et positionné de manière à affleurer avec le bord supérieur du boîtier
d’encastrement. (3.16.). Les rondelles en silicones fourni dans la livraison
à monter entre le boîtier du projecteur et le boîtier d’encastrement empêche
la corrosion de contact sur les pièces en acier inoxydable.
Fermeture du projecteur
Poser le joint à bride en silicone (6), le joint étagé en silicone (5), la vitre
(4) étagée vers le haut, le joint en papier (3), l’enjoliveur (2), les vis (1)
dans le boîtier du projecteur en respectant le schéma (3.11) et serrer
les vis en croix (3.14) (couple de serrage recommandé 3,0 Nm). Ne pas
utiliser de visseuse sans fil sans réglage du couple. Veiller au siège uniforme
et fixe des vis. Effectuer un test de fonctionnement.
Remarque
afin de réduire la formation de condensation sur la vitre en raison de
l’humidité de l’air susceptible de pénétrer lors de la mise en place de
l’ampoule ou de son remplacement, il est recommandé de faire fonctionner
le projecteur pendant env. 10 minutes en le laissant ouvert. Cette opération
doit impérativement être effectuée par un personnel spécialisé ou sous sa
surveillance. Ensuite, fermer le projecteur comme décrit ci-dessus.
Attention: seul les joints, vitres, enjoliveurs correctement mis en place et les
vis correctement serrées ainsi que l’utilisation du câble recommandé et des
presse-étoupes serrée garantissent le fonctionnement du projecteur.
WIBRE Elektrogeräte Edmund Breuninger GmbH & Co. KG · Liebigstrasse 9 · 74211 Leingarten/Germany
Telefon: [phone] ·Telefax: [phone] · E-Mail: [e-mail] 3/4
"
#
$
%
&
'
(
)
M4 x 20
7
6
5
4
3
2
1
N L
D
8 9
10
3.11 3.13 3.15
3.14 3.16
2–4 mm OK
3.12
2–4 mm OK
3.12
2–4 mm OK

INSTALLATION  MANUAL
4/4 WIBRE Elektrogeräte Edmund Breuninger GmbH & Co. KG · Liebigstrasse 9 · 74211 Leingarten/Germany
Telefon: [phone] ·Telefax: [phone] · E-Mail: [e-mail]
5.0635.00.20 Netzteil · Power supply · Alimentation · POW LED
max. 12 POW LED 1W · 350 mA, 48 V-DC, IP20
5.0635.09.50 RGB-Controler · RGB-Controler · POW LED
max.36 POW LED RGB1W ·350 mA, 48V-DC,IP65
5.0635.09.16 RGBW-Controler · RGBW-Controler · POW LED
max. 12 POW LED RGBW 1W · 350 mA, IP65
5.0098.00.00 Transformator IP65 · Transformer · Transformateur
50VA, 12 V-AC, 1 x 50W (sec)
5.0069.00.50 Ringkerntrafo · core Transf. · Transform. toroidal
35VA, 12 V-AC, max. 35W (sec)
4.0004.00.13 doppelte Kabelverschraubung · double cable gland
Messing · brass · laiton · PG13,5
4.0066.01.00 matte Glasscheibe · frosted glass disc
weiche Lichtverteilung · soft light distribution
4.0066.02.00 Anti-Rutsch-Scheibe · Anti-slip glass
4.0003.01.01 Blendraster, schwarz · louver, black · louver, noir
4.0197.10.95 Einbaugehäuse · built in pot · botîer
4.0198.10.95 Einbaugehäuse · built in pot · botîer
Artikelnummer
Article number
Numéro d‘article
Leuchtmittel
Lamps
Source
Leistung
Wattage
Puissance
Spannung
Tension
Tension
Fassung
Socket
Culot
Temperatur
Temperature
Température
Ausstrahlwinkel
Radation Angle
Angle de rayon
4.0197.10.01 POW-LED weiß · white · blanc 12x1W 350 mA Klemme < 40°C 30°
4.0197.10.09 POW-LED RGB-Farbwechsel · RGB · RVB 12x1W 350 mA Klemme < 40°C 30°
4.0197.10.15 MICROLYNX matte Scheibe · frosted glass 7W 230V GX53 < 55°C 120° dius
4.0197.20.01 POW-LED weiß · white · blanc 12x1W 350 mA Klemme < 40°C 30°
4.0197.20.09 POW-LED RGB-Farbwechsel · RGB · RVB 12x1W 350 mA Klemme < 40°C 30°
4.0197.20.15 MICROLYNX matte Scheibe · frosted glass 7W 230V GX53 < 55°C 120° dius
4.0197.40.01 POW-LED weiß · white · blanc 12x1W 350 mA Klemme < 40°C 30°
4.0197.40.09 POW-LED RGB-Farbwechsel · RGB · RVB 12x1W 350 mA Klemme < 40°C 30°
4.0197.40.15 MICROLYNX matte Scheibe · frosted glass 7W 230V GX53 < 55°C 120° dius
4.0198.10.01 POW-LED weiß · white · blanc 12x1W 230V Klemme < 40°C 30°
4.0198.13.20 HIT-TC 20W 230V G8,5 < 55°C spot 15°
4.0198.16.20 HIT-TC 20W 230V G8,5 < 55°C medium 40°
4.0198.13.35 HIT-TC 35W 230V G8,5 < 75°C spot 15°
4.0198.16.35 HIT-TC 35W 230V G8,5 < 75°C medium 40°
4.0198.10.50 QR-CB51 IRC Halogen 50W 12V-AC GU5.3 <100°C medium 38°
4.0198.10.26 TC-T/E max. 18W 230V G24q-2 < 55°C 100°
4.0198.20.01 POW-LED weiß · white · blanc 12x1W 230V Klemme < 40°C 30°
4.0198.23.20 HIT-TC 20W 230V G8,5 < 55°C spot 15°
4.0198.26.20 HIT-TC 20W 230V G8,5 < 55°C medium 40°
4.0198.23.35 HIT-TC 35W 230V G8,5 < 75°C spot 15°
4.0198.26.35 HIT-TC 35W 230V G8,5 < 75°C medium 40°
4.0198.20.50 QR-CB51 IRC Halogen 50W 12V-AC GU5.3 <100°C medium 38°
4.0198.20.26 TC-T/E max. 18W 230V G24q-2 < 55°C 100°
4.0198.40.01 POW-LED weiß · white · blanc 12x1W 230V Klemme < 40°C 30°
4.0198.43.20 HIT-TC 20W 230V G8,5 < 55°C spot 15°
4.0198.46.20 HIT-TC 20W 230V G8,5 < 55°C medium 40°
4.0198.43.35 HIT-TC 35W 230V G8,5 < 75°C spot 15°
4.0198.46.35 HIT-TC 35W 230V G8,5 < 75°C medium 40°
4.0198.40.50 QR-CB51 IRC Halogen 50W 12V-AC GU5.3 <100°C medium 38°
4.0198.40.26 TC-T/E max. 18W 230V G24q-2 < 55°C 100°
4. Wartung und Leuchtmittelwechsel
Scheinwerfer spannungsfrei schalten und Gehäuse wie oben
beschrieben önen (3.11.) Leuchtmittel durch identisches aus-
tauschen und Gehäuse lautVorschrift wieder verschließen (3.11.)
Hierbei Dichtungen zwischen Glas und Gehäuse und in der Kabel-
verschraubung auf Abnutzung oder Beschädigung überprüfen und
gegebenenfalls wechseln.Verunreinigungen und Ablagerungen auf
Glas oder Edelstahlteilen sind mit handelsüblichen Reinigungsmit-
teln zu entfernen.
5. Allgemeine Wartungshinweise
• Beim Reinigen darf die Leuchte nicht mit Metall angreifenden
Reinigungsmitteln in Berührung kommen. Der Einsatz salzsäure-
haltiger Reinigungsmittel an und in der Nähe von Scheinwerfer-
teilen aus Edelstahl ist in jedem Fall zu unterlassen.
• Scheinwerfer und Einbaugehäuse regelmäßig reinigen, um
Fremdrostablagerungen zu vermeiden.
• Achtung: Keine Hochdruckreiniger verwenden.
• Achtung: Strahler vor Einfrieren schützen, gegebenenfalls müssen
diese demontiert oder speziell geschützt werden.
• Verloren gegangene Schrauben dürfen nur durch Schrauben aus
V4A ersetzt werden.
• Je nach Beanspruchung (Höhe der Watttage, äußere Umstände) ist
alle 5-8 Jahre ein Wechsel der Dichtungen (Glasscheibe, Verschrau-
bung, O-Ring) und der Kabel zu empfehlen.
6. Garantiebestimmungen
Folgende Garantiezeiten und Bestimmungen gelten vom Tage der
Lieferung an:
• 24 Monate auf WIBRE-Scheinwerfer.
• Von den Garantieansprüchen ausgenommen sind Leuchtmittel
• Unter die Garantie fallen nachweisbare Material-, Konstruktions-
undVerarbeitungsfehler vonseiten des Herstellers.
• Für Schäden, welche durch Nichtbeachtung dieser Betriebsanlei-
tung, oder durch unsachgemäße Reparatur entstehen, können wir
keine Garantie übernehmen.
• Keine Garantie besteht, wenn die Installation nicht korrekt nach
den Bestimmungen vorgenommen wurde oder beiVerwendung
nicht geeigneter Leuchtmittel bzw. Anschlusskabel.
• Änderungen, die dem technischen Fortschritt dienen, behalten
wir uns vor.
4. Relamping and Maintenance
Always dismantle and assemble the floodlight and open it as described
above (3.11).Change the lamp with an identical one and close as described
above (3.11.)
Make sure that the gaskets in between glass and housing and the ones in
the cable gland are in a good condition, make sure that there is no dirt on
the gaskets, if damaged change them immediately.
Soiling on the floodlight should be removed frequently by using commer-
cial stainless steel cleansers.
5. General Maintenance indications
• Avoid all contact with metal corroding cleaning agents or acids. The use
of acidic cleaning agents on or near spotlights constructed out of stainless
steel must be avoided at all time.
• Clean regularly spotlights and their built in pots to avoid the build of
extraneous rust deposits.
• Attention: Do not use steam jets for cleaning.
• Attention: Floodlights must be protected against freezing during winter
time, should the occasion arise also be taken off and protected separately.
• Lost screws may only be replaced by V4A screws.
• Depending on the demands of the oodlight(wattage) and the water
quality, every 5–8 years, gaskets(glass panes, cable glands, silicon rings)
and the cables should be changed.
6. Warranty conditions
The following warranty conditions are valid on from the day of delivery:
• 24 months on WIBRE underwater oodlights
• lights bulbs are excluded from warranty
• proven faults appertaining to material, construction or processing fall
under the warranty of the manufacturer
• we don‘t accept any liability for damages arising through negligence of
these operating instructions or for improper repair work
• no liability is accepted for installation carried out contrary to these
instructions or for the use of inappropriate bulbs or cables
• we reserve us the right to instigate any technical improvements without
prior notice
4. Maintenance et changement de lampe
Mettre le projecteur hors circuit et ouvrir le boîtier comme expliqué ci-dessus
(voir dessin 3.11) Changer l‘ampoule avec une ampoule identique et serrer
le projecteur comme indiqué.(voir dessin 3.11)
Observer soigneusement les joints entre le verre et le boîtier et ceux au
presse-étoupe, changer les s‘ils sont abîmés ou pourris.
Il est nécessaire de nettoyer régulièrement les parties en Inox et de les
débarrasser des dépôts et souillures avec un produit courant d‘entretien
de l‘Inox.
5. Indications d‘entretien générales
• En nettoyant, le projecteur ne doit pas venir en contact avec l‘acide ou des
produits de nettoyage qui rongent le métal.
• L‘application de produits de nettoyage avec l‘acide chlorhydrique dessus et á
proximité des projecteurs en Inox doit être omise dans tout cas.
• Nettoyer régulièrement les projecteurs et les boîtiers d’encastrement pour
éviter des dépôts de rouille par le contact avec des matériaux étrangers.
• Attention: Ne pas utiliser un émetteur de vapeur pour le nettoyage.
• Attention: Protéger les projecteurs contre le gel, si nécessaire démonter et
protéger séparément pendant l‘hiver.
• Des vis perdues ne peuvent être remplacées que par des vis V4A.
• Selon l’exigence (puissance du wattage) et la qualité de l’eau, tous les 5–8
ans un changement des joints de vitre, de serrage et des câbles doit être
prévu.
6. Dispositions de garantie
Des périodes de garantie et dispositions suivantes sont en vigueur au jour
de la livraison:
• 24 mois pour les projecteurs WIBRE
• les sources sont exclues des exigences de garantie
• sous la garantie tombent les erreurs de construction démontrables, de
matériel et de traitement de la part du fabricant
• ne sont pas garantie le non-respect du manuel ou une réparation inadé-
quate, ainsi que les dommages d‘une fausse manipulation.
• aucune garantie n‘existe si l‘installation n‘a pas été entreprise correctement
ou pour l‘utilisation des sources et/ou des câbles non appropriés.
• dans un but d‘amélioration technique, la société WIBRE se réserve le droit
de modifier ces produits
