Wilo Wilo-Para /SC Series User manual

de Einbau- und Betriebsanleitung
en Installation and operating instructions
fr Notice de montage et de mise en service
Wilo-Para
4 530831-Ed.01/2017-08-Wilo
APPLIES TO
EUROPEAN
DIRECTIVE
FOR ENERGY
RELATED
PRODUCTS

Fig. 1:
12
Para.../iPWM
11
8
1
2
3
4
58
9
10
7
Para.../SC
6

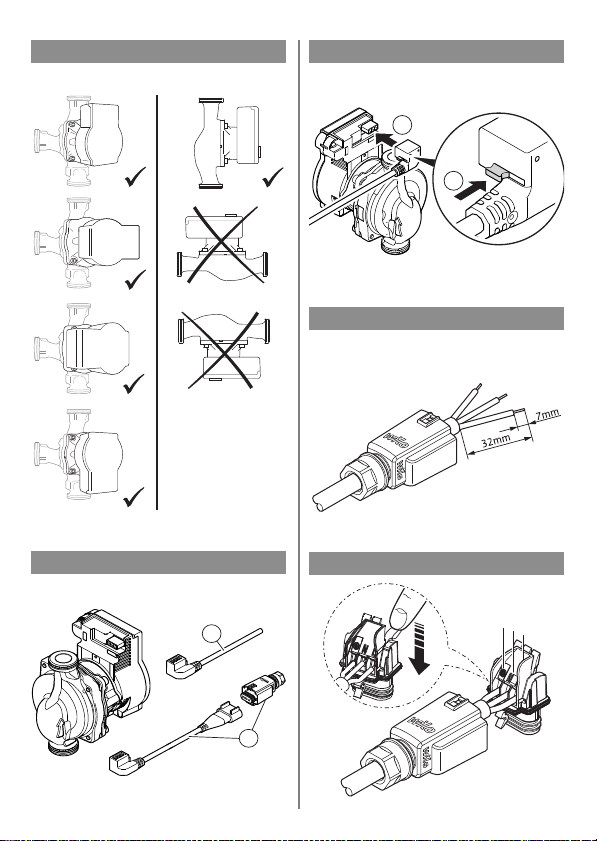

Fig. 2:
Fig. 3:
a
b
Fig. 4:
Fig. 5a:
Fig. 5b:
1
2
PE NL

Fig. 5c:
Fig. 5d:
Fig. 5e:
Fig. 5f:
Fig. 6:

Einbau- und Betriebsanleitung Wilo-Para 5
de
1 Allgemeines
Über diese
Anleitung Die Einbau- und Betriebsanleitung ist ein fester
Bestandteil des Produkts. Vor allen Tätigkeiten diese
Anleitung lesen und jederzeit zugänglich aufbewahren.
Das genaue Beachten dieser Anleitung ist die Vorausset-
zung für den bestimmungsgemäßen Gebrauch und die
richtige Handhabung des Produkts. Alle Angaben und
Kennzeichnungen am Produkt beachten.
Die Sprache der Originalbetriebsanleitung ist Deutsch.
Alle weiteren Sprachen dieser Anleitung sind eine
Übersetzung der Originalbetriebsanleitung.
2Sicherheit
Dieses Kapitel enthält grundlegende Hinweise, die bei
Montage, Betrieb und Wartung beachtet werden
müssen. Zusätzlich die Anweisungen und Sicherheits-
hinweise in den weiteren Kapiteln beachten.
Missachtung dieser Betriebsanleitung hat eine
Gefährdung für Personen, die Umwelt und des Produkts
zur Folge. Dies führt zum Verlust jeglicher
Schadenersatzansprüche.
Eine Missachtung zieht beispielsweise folgende
Gefährdungen nach sich:
• Gefährdung von Personen durch elektrische,
mechanische und bakteriologische Einwirkungen
sowie elektromagnetische Felder
• Gefährdung der Umwelt durch Leckage von
gefährlichen Stoffen
• Sachschäden
• Versagen wichtiger Funktionen des Produkts
Kennzeichnung von
Sicherheitshinweisen
In dieser Einbau- und Betriebsanleitung werden Sicher-
heitshinweise für Sach- und Personenschäden ver-
wendet und unterschiedlich dargestellt:
• Sicherheitshinweise für Personenschäden beginnen
mit einem Signalwort und haben ein entsprechendes
Symbol vorangestellt.
• Sicherheitshinweise für Sachschäden beginnen mit
einem Signalwort und werden
ohne Symbol dargestellt.

6Wilo SE 08/2017
de
Signalwörter GEFAHR!
Missachtung führt zum Tode oder zu schwersten Verlet-
zungen!
WARNUNG!
Missachtung kann zu (schwersten) Verletzungen führen!
VORSICHT!
Missachtung kann zu Sachschäden führen, ein Total-
schaden ist möglich.
HINWEIS
Nützlicher Hinweis zur Handhabung des Produkts
Symbole In dieser Anleitung werden die folgenden Symbole ver-
wendet:
Personalqualifikation Das Personal muss:
• In den lokal gültigen Unfallverhütungsvorschriften
unterrichtet sein.
• Die Einbau- und Betriebsanleitung gelesen und ver-
standen haben.
Das Personal muss die folgenden Qualifikationen haben:
• Elektrische Arbeiten müssen von einer Elektro-
fachkraft (nach EN 50110-1) durchgeführt werden.
•Montage/Demontage muss von einer Fachkraft
durchgeführt werden, die im Umgang mit den not-
wendigen Werkzeugen und erforderlichen Befes-
tigungsmaterialien ausgebildet ist.
Gefahr durch elektrische Spannung
Allgemeines Gefahrensymbol
Warnung vor heißen Oberflächen/Medien
Warnung vor magnetischen Feldern
Hinweise

Einbau- und Betriebsanleitung Wilo-Para 7
de
• Die Bedienung muss von Personen ausgeführt wer-
den, die in die Funktionsweise der kompletten Anlage
unterrichtet wurden.
Definition „Elektrofachkraft“
Eine Elektrofachkraft ist eine Person mit geeigneter
fachlicher Ausbildung, Kenntnissen und Erfahrung, die die
Gefahren von Elektrizität erkennen und vermeiden kann.
Elektrische Arbeiten • Elektrische Arbeiten müssen von einer Elektro-
fachkraft durchgeführt werden.
• National gültige Richtlinien, Normen und Vorschriften
sowie die Vorgaben der örtlichen Energieversor-
gungsunternehmen zum Anschluss an das lokale
Stromnetz einhalten.
• Vor allen Arbeiten das Produkt vom Stromnetz
trennen und gegen Wiedereinschalten sichern.
• Der Anschluss muss mit einem Fehlerstrom-Schutz-
schalter (RCD) abgesichert werden.
• Das Produkt muss geerdet werden.
• Defekte Kabel umgehend durch eine Elektrofachkraft
austauschen lassen.
• Niemals das Regelmodul öffnen und niemals
Bedienelemente entfernen.
Pflichten des
Betreibers • Alle Arbeiten nur durch qualifiziertes Fachpersonal durchführen lassen.
• Bauseitigen Berührungsschutz vor heißen Bauteilen
und elektrischen Gefahren sicherstellen.
• Defekte Dichtungen und Anschlussleitungen austau-
schen lassen.
Dieses Gerät kann von Kindern ab 8 Jahren und darüber
sowie von Personen mit verringerten physischen, sensori
-
schen oder mentalen Fähigkeiten oder Mangel an
Erfahrung und Wissen genutzt werden, wenn sie beauf
-
sichtig oder bezüglich des sicheren Gebrauchs des Geräts
unterwiesen wurden und sie die daraus resultierenden
Gefahren verstehen. Kinder dürfen nicht mit dem Gerät
spielen. Reinigung und Benutzerwartung dürfen nicht von
Kindern ohne Beaufsichtigung durchgeführt werden.

8Wilo SE 08/2017
de
3 Produktbeschreibung und Funktion
Übersicht Wilo-Para (Fig. 1)
1 Pumpengehäuse mit Verschraubungsanschlüssen
2 Nassläufermotor
3 Kondensatablauföffnungen (4x am Umfang)
4 Gehäuseschrauben
5 Regelmodul
6Typenschild
7 Bedientaste zur Einstellung der Pumpe
8 Betriebs-/Störmelde LED
9 Anzeige der ausgewählten Regelungsart
10 Anzeige der ausgewählten Kennlinie (I, II, III)
11 PWM-Signalkabelanschluss oder LIN Signal (bei
Para...-/PWM)
12 Netzanschluss: 3-poliger Steckeranschluss
Funktion Hocheffizienz-Umwälzpumpe für Warmwasser-Hei-
zungssysteme mit integrierter Differenzdruck-
Regelung. Regelungsart und Förderhöhe (Differenz-
druck) lassen sich einstellen. Der Differenzdruck wird
über die Pumpendrehzahl geregelt.
Typenschlüssel
Beispiel: Wilo-Para 15-130/7-50/SC-12/I
Para Hocheffizienz-Umwälzpumpe
15 15 = Verschraubungsanschluss DN 15 (Rp ½)
DN 25 (Rp 1) , DN 30 (Rp 1¼)
130 Einbaulänge: 130 mm oder 180 mm
7 7 = maximale Förderhöhe in m bei Q = 0 m³/h
50 50 = max. Leistungsaufnahme in Watt
SC SC = Selbstregelnd (Self control)
iPWM1 = Externe Regelung über iPWM1-Signal
iPWM2 = Externe Regelung über iPWM2-Signal
12 Position des Regelmoduls 12 Uhr
IEinzelverpackung

Einbau- und Betriebsanleitung Wilo-Para 9
de

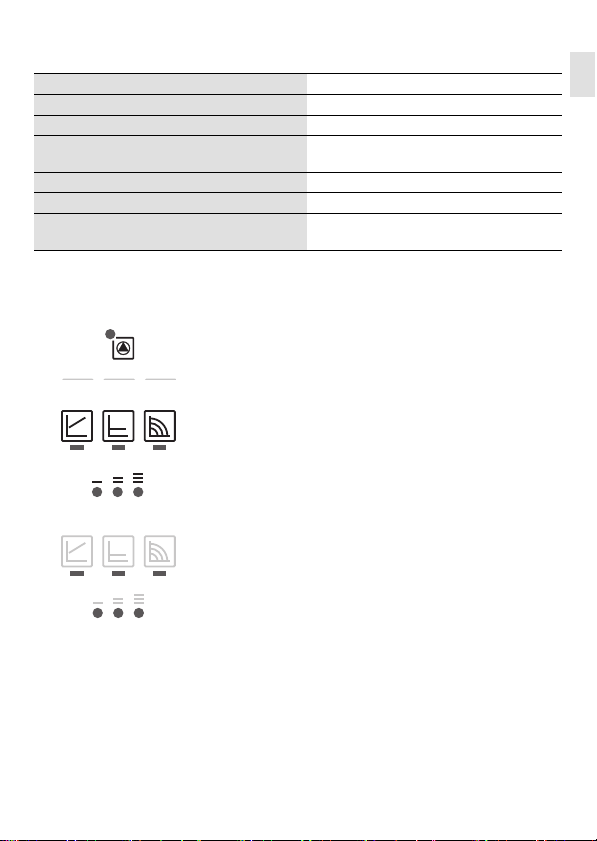

Technische Daten
Leuchtanzeigen
(LEDs)
•Meldeanzeige
• LED leuchtet grün im Normalbetrieb
• LED leuchtet/blinkt bei Störung
• Anzeige der gewählten Regelungsart
Δp-v, Δp-c und Konstant-Drehzahl
• Anzeige der gewählten Kennlinie (I, II, III) innerhalb der
Regelungsart
• Anzeigekombinationen der LEDs während der
Entlüftungsfunktion, manuellem Neustart und
Tastensperre
Anschlussspannung 1 ~ 230 V + 10 %/-15 %, 50/60 Hz
Schutzart IP X4D
Energieeffizienzindex EEI siehe Typenschild (6)
Mediumtemperaturen bei
max. Umgebungstemperatur -20 °C to +95 °C (Heizung/GT) -10 °C to +110 °C (ST)
Umgebungstemperatur 0 °C bis +70 °C
max. Betriebsdruck 10 bar (1000 kPa)
Mindest-Zulaufdruck bei
+95 °C/+110 °C 0,5 bar / 1,0 bar (50 kPa / 100 kPa)

10 Wilo SE 08/2017
de
Bedientaste
Drücken
• Regelungsart auswählen
• Auswahl der Kennlinie (I, II, III) innerhalb der
Regelungsart
Lang drücken
• Entlüftungsfunktion aktivieren (3 Sekunden drücken)
• Manuellen Neustart aktivieren (5 Sekunden drücken)
• Taste sperren/entsperren (8 Sekunden drücken)
3.1 Regelungsarten und Funktionen
Differenzdruck
variabel Δp-v
(I, II, III)
Empfehlung bei Zweirohr-Heizungssystemen mit
Heizkörpern zur Reduzierung der Fließgeräusche an
Thermostatventilen.
Die Pumpe reduziert die Förderhöhe bei sinkendem
Volumenstrom im Rohrnetz auf die Hälfte.
Einsparung von elektrischer Energie durch Anpassung
der Förderhöhe an den Volumenstrombedarf und
geringeren Fließgeschwindigkeiten.
Drei vordefinierte Kennlinien (I, II, III) zur Auswahl.
Differenzdruck
konstant Δp-c
(I, II, III)
Empfehlung bei Fußbodenheizungen oder bei groß
dimensionierten Rohrleitungen oder allen
Anwendungen ohne veränderliche Rohrnetzkennlinie
(z. B. Speicherladepumpen), sowie Einrohr-Heizungs-
systeme mit Heizkörpern.
Die Regelung hält die eingestellte Förderhöhe
unabhängig vom geförderten Volumenstrom kontant.
Drei vordefinierte Kennlinien (I, II, III) zur Auswahl.
II
III
I
H/m
Q/m³/h
III
I
II
H/m
Q/m³/h

Einbau- und Betriebsanleitung Wilo-Para 11
de

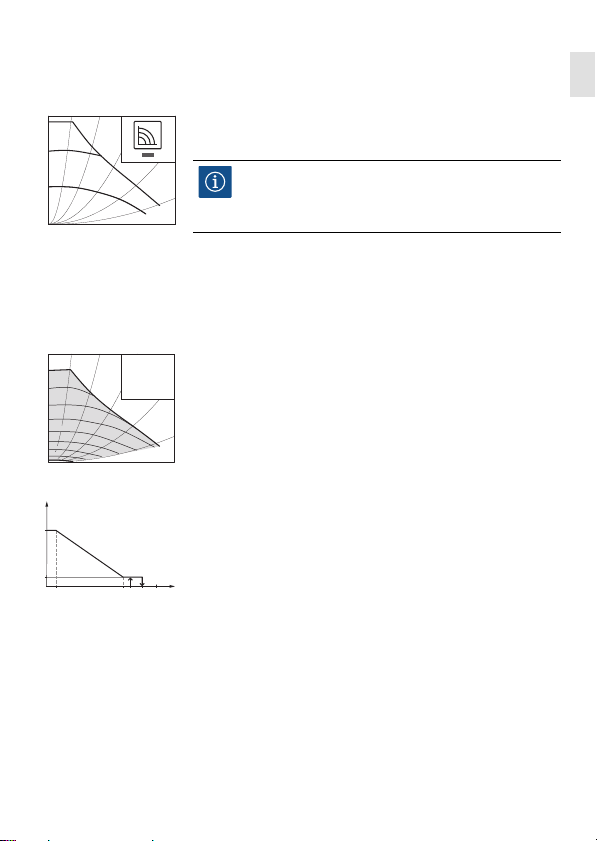

Konstant-Drehzahl
(I, II, III) Empfehlung bei Anlagen mit unveränderlichem Anlagenwiderstand die einen konstanten Volumenstrom
erfordern.
Die Pumpe läuft in drei vorgegebenen Festdrehzahl-
stufen (I, II, III).
Externe Regelung
über iPWM-Signal Der erforderliche Soll-/Istwertvergleich wird für die Regelung von einem externen Regler übernommen.
Als Stellgröße wird der Pumpe ein PWM-Signal (Pulswei-
tenmodulation) zugeführt.
Der PWM-Signal Erzeuger gibt an die Pumpe eine perio-
dische Folge von Impulsen (der Tastgrad) gemäß
DIN IEC 60469-1.
iPWM 1 Modus (Heizungsanwendung):
Im iPWM 1 Modus, wird die Pumpendrehzahl in
Abhängigkeit vom PWM Eingangssignal geregelt.
Verhalten bei Kabelbruch:
Wird das Signalkabel von der Pumpe getrennt, z.B. durch
Kabelbruch, beschleunigt die Pumpe auf maximale
Drehzahl.
PWM Signaleingang [%]
< 5: Pumpe läuft bei maximaler Drehzahl
5-85: Die Drehzahl der Pumpe sinkt linear von nmax
nach nmin
85-93: Pumpe läuft bei minimaler Drehzahl (Betrieb)
85-88: Pumpe läuft bei minimaler Drehzahl (Anlauf)
93-100: Pumpe stoppt (Bereitschaft)
I
III
II
H/m
Q/m³/h
HINWEIS
Werkseinstellung:
Konstant-Drehzahl, Kennline III
55 (45)%
45 (55)%
5 (95)%
65 (35)%
35 (65)%
75 (25)%
85 (15)%
15 (85)%
25 (75)%
H/m
Q/m³/h
% PWM 1 (% PWM 2)
3:0
max
n
¹/min
min
0 5 85 88 93 100 PWM
%

12 Wilo SE 08/2017
de

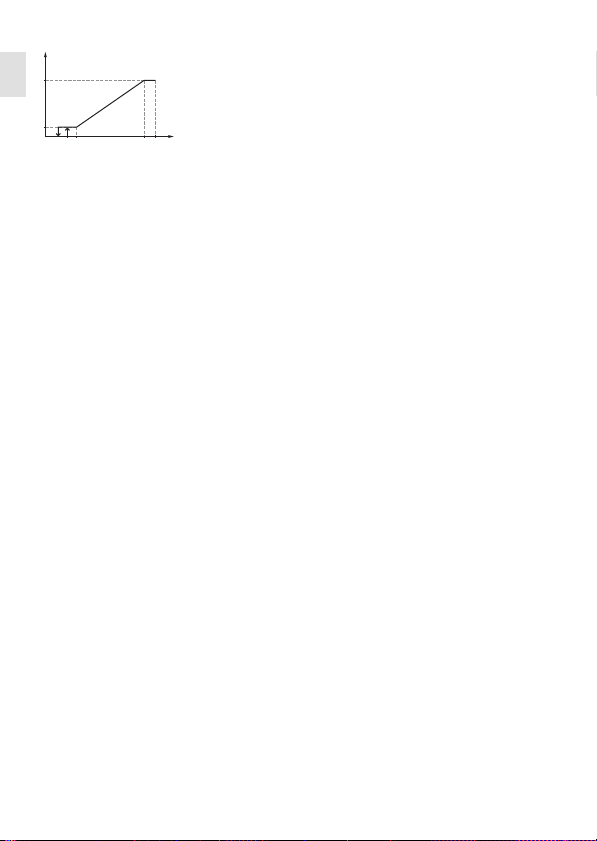

iPWM 2 Modus:
Im iPWM 2 Modus, wird die Pumpendrehzahl in
Abhängigkeit vom PWM Eingangssignal geregelt.
Verhalten bei Kabelbruch:
Wird das Signalkabel von der Pumpe getrennt, z.B. durch
Kabelbruch, bleibt die Pumpe stehen.
PWM Signaleingang [%]
0-7: Pumpe stoppt (Bereitschaft)
7-15: Pumpe läuft bei minimaler Drehzahl (Betrieb)
12-15: Pumpe läuft bei minimaler Drehzahl (Anlauf)
15-95: Die Drehzahl der Pumpe steigt linear von nmin
nach nmax
> 95: Pumpe läuft bei maximaler Drehzahl
Entlüftung Die Entlüftungsfunktion wird durch langes Drücken
(3 Sekunden) der Bedientaste aktiviert und entlüftet die
Pumpe automatisch.
Das Heizungssystem wird dabei nicht entlüftet.
Manueller Neustart Ein manueller Neustart wird durch langes Drücken
(5 Sekunden) der Bedientaste aktiviert und deblockiert
die Pumpe bei Bedarf (z. B. nach längerem Stillstand in
der Sommerzeit).
Taste
Sperren/Entsperren Die Tastensperre wird durch langes Drücken (8 Sekunden) der Bedientaste aktiviert und verriegelt die
Einstellungen an der Pumpe. Sie schützt vor ungewollter
oder unberechtigter Verstellung der Pumpe.
4 Bestimmungsgemäße Verwendung
Hocheffizienz-Umwälzpumpen der Baureihe Wilo-Para
dienen ausschließlich zum Umwälzen von Medien in
Warmwasser-Heizungsanlagen und ähnlichen Systemen
mit ständig wechselnden Förderströmen.
Zugelassene Medien:
• Heizungswasser nach VDI 2035 (CH: SWKI BT 102-01).
• Wasser-Glykolmischungen* mit maximal 50 % Gly -
kolanteil.
max
min
0 7 12 15 95 100 PWM
%
n
¹/min

Einbau- und Betriebsanleitung Wilo-Para 13
de
* Glykol hat eine höhere Viskosität als Wasser. Bei Beimi -
schungen von Glykol müssen die Förderdaten der Pumpe
entsprechend dem Mischungsverhältnis korrigiert werden.
Zur bestimmungsgemäßen Verwendung gehört auch die
Einhaltung dieser Anleitung sowie der Angaben und
Kennzeichnungen auf der Pumpe.
Fehlgebrauch Jede darüber hinausgehende Verwendung gilt als
Fehlgebrauch und führt zum Verlust jeglicher
Haftungsansprüche.
5 Transport und Lagerung
Lieferumfang • Hocheffizienz-Umwälzpumpe
• Einbau- und Betriebsanleitung
Zubehör Zubehör muss gesondert bestellt werden, detaillierte
Auflistung und Beschreibung, siehe Katalog.
Folgendes Zubehör ist erhältlich:
•Netzanschlusskabel
• iPWM-Signalkabel
HINWEIS
Ausschließlich gebrauchsfertige Gemische in die
Anlage einbringen. Die Pumpe nicht zum Vermi-
schen des Mediums in der Anlage verwenden.
WARNUNG!
Verletzungsgefahr oder Sachschäden durch Fehlge-
brauch!
• Niemals andere Fördermedien einsetzen.
• Niemals Unbefugte Arbeiten ausführen lassen.
• Niemals außerhalb der angegebenen Verwendungs-
grenzen betreiben.
• Niemals eigenmächtige Umbauten vornehmen.
• Ausschließlich autorisiertes Zubehör verwenden.
• Niemals mit Phasenanschnittsteuerung betreiben.

14 Wilo SE 08/2017
de
•Wärmedämmschale
• Cooling Shell
Transport-
inspektion Nach Lieferung unverzüglich auf Transportschäden und Vollständigkeit prüfen und gegebenenfalls sofort
reklamieren.
Transport- und
Lagerbedingungen Vor Feuchtigkeit, Frost und mechanischen Belastungen schützen.
Zulässiger Temperaturbereich: -10 °C bis +50 °C
6 Installation und elektrischer Anschluss
6.1 Einbau
Einbau ausschließlich durch qualifizierten
Fachhandwerker.
WARNUNG!
Verbrennungsgefahr durch heiße Oberflächen!
Pumpengehäuse (1) und Nassläufermotor (2) können
heiß werden und bei Berührung zu Verbrennung führen.
• Im Betrieb nur das Regelmodul (5) berühren.
• Pumpe vor allen Arbeiten abkühlen lassen.
WARNUNG!
Verbrühungsgefahr durch heiße Medien!
Heiße Fördermedien können zu Verbrühungen führen.
Vor dem Einbau oder Ausbau der Pumpe oder dem
Lösen der Gehäuseschrauben (4) Folgendes beachten:
• Heizungssystem vollständig abkühlen lassen.
• Absperrarmaturen schließen oder Heizungssystem
entleeren.

Einbau- und Betriebsanleitung Wilo-Para 15
de
Vorbereitung • Die Pumpe niemals außerhalb des Gebäudes installie-
ren.
•Möglichst gut zugängliche Einbaustelle auswählen.
• Zulässige Einbaulage (Fig. 2) der Pumpe beachten,
gegebenenfalls Motorkopf (2+5) drehen.
• Vor und hinter der Pumpe Absperrarmaturen
einbauen, um Pumpenaustausch zu erleichtern.
• Obere Absperrarmatur seitlich ausrichten.
• Bei Einbau im Vorlauf offener Anlagen den Sicher-
heitsvorlauf vor der Pumpe abzweigen (EN 12828).
• Alle Schweiß- und Lötarbeiten abschließen.
•Rohrsystem spülen.
Motorkopf drehen Motorkopf (2+5) vor Einbau und Anschließen der Pumpe
drehen.
• Gegebenenfalls Wärmedämmschale abnehmen.
VORSICHT!
Eine falsche Einbaulage kann die Pumpe beschädigen.
• Einbauort entsprechend der zulässigen Einbaulage
(Fig. 2) auswählen.
• Der Motor muss immer waagerecht verbaut sein.
• Der elektrische Anschluss darf nie nach oben zeigen.
VORSICHT!
Leckagewasser kann das Regelmodul beschädigen.
• Obere Absperrarmatur so ausrichten, dass Leckage-
wasser nicht auf das Regelmodul (5) tropfen kann.
WARNUNG!
Lebensgefahr durch Magnetfeld!
Lebensgefahr für Personen mit medizinischen Implan-
taten durch in der Pumpe verbauten Permanentmag-
neten.
• Rotor niemals herausnehmen.

16 Wilo SE 08/2017
de

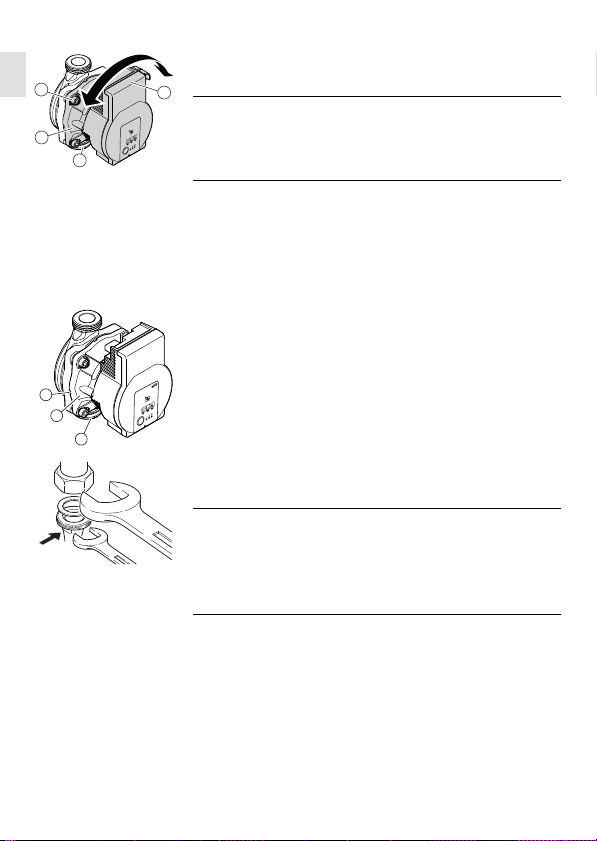

• Motorkopf (2+5) festhalten und
4 Gehäuseschrauben (4) herausschrauben.
• Motorkopf (2+5) vorsichtig drehen.
• Zulässige Einbaulage (Fig. 2) und Richtungspfeil auf
dem Pumpengehäuse (1) beachten.
• 4 Gehäuseschrauben (4) festschrauben.
Pumpe einbauen Beim Einbau Folgendes beachten:
• Richtungspfeil auf dem Pumpengehäuse (1) beachten.
• Mechanisch spannungsfrei mit waagerecht
liegendem Nassläufermotor (2) einbauen.
• Dichtungen an den Verschraubungsanschlüssen ein-
setzen.
• Rohrverschraubungen aufschrauben.
• Pumpe mit einem Maulschlüssel gegen verdrehen
sichern und mit den Rohrleitungen dicht verschrau-
ben.
•
Gegebenenfalls Wärmedämmschale wieder anbringen.
1
2
45
VORSICHT!
Schäden an der inneren Dichtung führen zu Leckage.
• Motorkopf (2+5) vorsichtig drehen, ohne sie aus
dem Pumpengehäuse (1) herauszuziehen.
1
2
3
VORSICHT!
Mangelnde Wärmeabfuhr und Kondenswasser können
Regelmodul und Nassläufermotor beschädigen.
• Nassläufermotor (2) nicht wärmedämmen.
• Alle Kondensatablauföffnungen (3) frei lassen.

Einbau- und Betriebsanleitung Wilo-Para 17
de
6.2 Elektrischer Anschluss
Elektrischer Anschluss ausschließlich durch qualifizierte
Elektrofachkraft.
Vorbereitung • Stromart und Spannung müssen mit den Angaben auf
dem Typenschild (6) übereinstimmen.
• Maximale Vorsicherung: 10 A, träge.
• Pumpe ausschließlich mit sinusförmiger Wechsel-
spannung betreiben.
• Schalthäufigkeit berücksichtigen:
- Ein-/Ausschaltungen über Netzspannung
≤ 100/24 h.
GEFAHR!
Lebensgefahr durch elektrische Spannung!
Bei Berührung spannungsführender Teile besteht
unmittelbare Lebensgefahr.
• Vor allen Arbeiten Spannungsversorgung trennen
und gegen Wiedereinschalten sichern.
• Niemals das Regelmodul (6) öffnen und niemals
Bedienelemente entfernen.
VORSICHT!
Getaktete Netzspannung kann zu Elektronikschäden
führen.
• Pumpe niemals mit Phasenanschnittsteuerung
betreiben.
• Bei Ein-/Ausschaltung der Pumpe durch externe
Steuerung eine Taktung der Spannung (z. B. Phasen-
anschnittsteuerung) deaktivieren.
• Bei Anwendungen, bei denen nicht klar ist, ob die
Pumpe mit getakteter Spannung betrieben wird,
vom Regelungs-/Anlagenhersteller bestätigen las-
sen, dass die Pumpe mit sinusförmiger Wechsel-
spannung betrieben wird.
• Ein-/Ausschaltung der Pumpe über Triacs/Halblei-
terrelais im Einzelfall prüfen.

18 Wilo SE 08/2017
de
- ≤ 20/h bei einer Schaltfrequenz von 1 min zwi-
schen Ein-/Ausschaltungen über Netzspannung.
• Elektrischen Anschluss über eine feste Anschlusslei-
tung mit einer Steckvorrichtung oder einem allpoligen
Schalter mit mindestens 3 mm Kontaktöffnungsweite
herstellen (VDE 0700/Teil 1).
• Zum Schutz vor Leckagewasser und zur Zugentlas-
tung an der Kabelverschraubung eine Anschlusslei-
tung mit ausreichendem Außendurchmesser
verwenden (z. B. H05VV-F3G1,5).
• Bei Mediumtemperaturen über 90 °C eine
wärmebeständige Anschlussleitung verwenden.
• Sicherstellen, dass die Anschlussleitung weder Rohr-
leitungen noch Pumpe berührt.
Anschluss
Netzkabel Netzanschlusskabel montieren (Fig. 3):
1. Standard: 3-adriges umspritztes Kabel mit Messing
Aderendhülsen
2. Optional: Netzkabel mit 3-poligem Anschlussstecker
3. Optional: Wilo-Connectorkabel (Fig. 3, Pos. b)
•Kabelbelegung:
1 gelb/grün: PE (;)
2 blau: N
3 braun: L
• Arretierungsknopf des 3-poligen Pumpensteckers
herunterdrücken und den Stecker am Steckeran-
schluss (12) des Regelmoduls anschließen, bis er ein-
rastet (Fig. 4).
Anschluss
Wilo-Connector Wilo-Connector montieren
• Anschlussleitung von der Spannungsversorgung
trennen.
• Klemmenbelegung ( ; (PE), N, L ) beachten.
• Wilo-Connector anschließen und montieren (Fig. 5a
bis 5e).
Pumpe anschließen
•Pumpe erden.
• Wilo-Connector am Anschlusskabel anschließen, bis
er einrastet (Fig. 5f).

Einbau- und Betriebsanleitung Wilo-Para 19
de
Wilo-Connector demontieren
• Anschlussleitung von der Spannungsversorgung
trennen.
• Wilo-Connector mit passendem Schraubendreher
demontieren (Fig. 6).
Anschluss an ein
vorhandenes Gerät Die Pumpe kann im Austauschfall direkt an ein vor- handenes Pumpenkabel mit 3-poligem Stecker (z.B.
Molex) angeschlossen werden (Fig. 3, Pos. a).
• Anschlussleitung von der Spannungsversorgung
trennen.
• Arretierungsknopf des montierten Steckers
herunterdrücken und den Stecker vom Regelmodul
abziehen.
• Klemmenbelegung (PE, N, L) beachten.
• Vorhandenen Stecker des Gerätes am Steckeran-
schluss (12) des Regelmoduls anschließen.

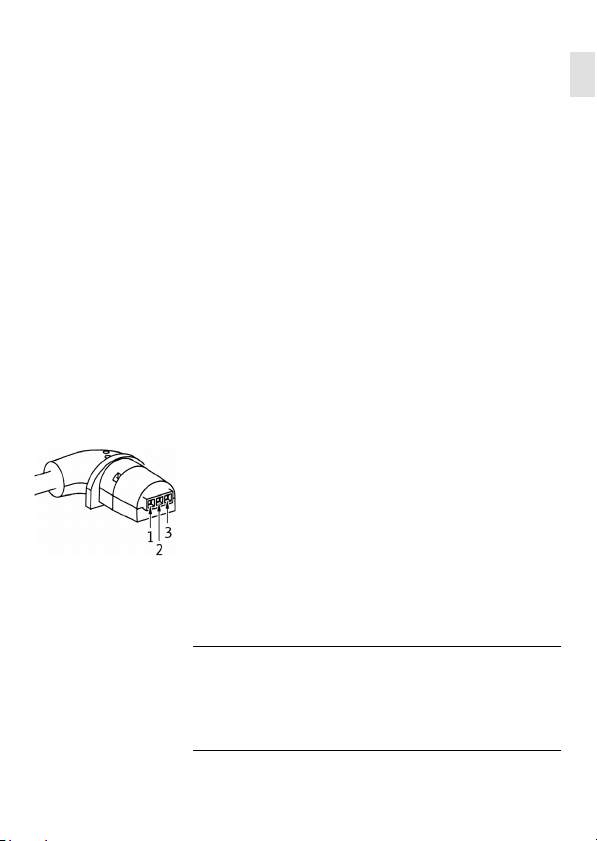

iPWM-Anschluss iPWM-Signalkabel (Zubehör) anschließen
• Stecker des Signalkabels am iPWM-Anschluss (11)
anschließen, bis er einrastet.
•Kabelbelegung:
1 braun: PWM-Eingang (vom Regler)
2 blau oder grau: Signalmasse (GND)
3 schwarz: PWM-Ausgang (von der Pumpe)
• Signaleigenschaften:
- Signalfrequenz: 100 Hz - 5000 Hz
(1000 Hz nominal)
- Signalamplitude: Min. 3,6 V bei 3 mA bis 24 V für
7,5 mA, durch die Pumpenschnittstelle absorbiert.
- Signalpolarität: ja
VORSICHT!
Netzspannung (Wechselstrom) zerstört den PWM Ein -
gang und führt zu schweren Beschädigungen am Produkt.
• Am PWM Eingang beträgt die maximale
Spannungshöhe 24 V getaktete Eingangsspannung.

20 Wilo SE 08/2017
de
7 Inbetriebnahme
Inbetriebnahme ausschließlich durch qualifizierten
Fachhandwerker.
7.1 Entlüften
• Anlage sachgerecht füllen und entlüften.
Falls Pumpe nicht selbsttätig entlüftet:
• Entlüftungsfunktion über die Bedientaste aktivieren,
3 Sekunden drücken, dann loslassen.
Entlüftungsfunktion startet, Dauer 10 Minuten.
Die oberen und unteren LED-Reihen blinken abwech-
selnd im Abstand von 1 Sekunde.
• Zum Abbrechen die Bedientaste 3 Sekunden drücken.
7.2 Regelungsart einstellen
Regelungsart
auswählen Die LED-Auswahl der Regelungsarten und den dazugehörigen Kennlinien erfolgt im Uhrzeigersinn.
• Bedientaste kurz (ca. 1 Sekunde) drücken
LEDs zeigen die jeweils eingestellte Regelungsart und
Kennlinie an.
Die Darstellung der möglichen Einstellungen im Folgen-
den, ausgehend von der Werkseinstellung
(Konstant-Drehzahl / Kennlinie III):
sec3
min10
HINWEIS
Nach dem Entlüften zeigt die LED-Anzeige die
zuvor eingestellten Werte der Pumpe.
