Wisi OM 17A User manual

- 1 -
Betriebsanleitung
Operating instructions
WISI MINI HEADEND
OM 17A DVB-S - PAL Empfangsmodul (FTA+CI) / DVB-S to PAL
channel processor module (FTA+CI)
OM 15A TS - PAL Kanalaufbereitungsmodul (FTA+CI) / TS to PAL channel
processor module (FTA+CI)
OM 15A
Verarbeitung eines DVB-Transportstromes (TS) und
Umsetzung in einen stereo TV-Kanal (PAL/SECAM)
Demultiplexing und Decodierung von MPEG-2-Signalen
Teletext, VPS und WSS tauglich
Transportstrom Ein- Ausgang
Stereo, Mono und 2 Ton (single audio mode)
OM 15A
Processing of a DVB-transport stream signal (TS) and
channel processing into a stereo TV channel
(PAL/SECAM)
Demultiplexing and decoding of MPEG-2 signals
Hardware capable for teletext insertion, VPS and WSS
data
Transport Stream input and output
Stereo, Mono and Dual tone (single audio mode)
OM 17A
Empfang eines DVB-S-Signales und Umsetzung in
einen stereo TV-Kanal (PAL/SECAM)
Demultiplexing und Decodierung von MPEG-2-Signa-
len
Teletext, VPS und WSS tauglich
Transportstrom-Ausgang
Stereo, Mono und 2 Ton (single audio mode)
OM 17A
Reception of a DVB-S signal and channel processing
into a stereo TV channel (PAL/SECAM)
Demultiplexing and decoding of MPEG-2 signals
Hardware capable for teletext insertion, VPS and WSS
data
Transport Stream output
Stereo, Mono and Dual tone (single audio mode)
OM 01 Grundeinheit bitte auf Software-Stand > 1.40 updaten!
Update OM 01 Base unit to software version > 1.40!
046 309

- 2 -
Einbau Module / Installation of moduls
Die zwei oberen Kreuzschlitzschrauben (A) am Gehäusedeckel lösen und Deckel abnehmen. Modul einsetzen,
anschrauben und anschließen. Deckel anschrauben und Einstellungen mit Handset OK 41A vornehmen.
Loosen the two upper Philips screws (A) on the cover and remove the cover. Insert the module, screw it down
and connect it. Fit and secure the cover and make the necessary settings with the handset OK 41A.
Werkseitige Einstellungen/ Factory settings
Ausgangsdämpfung / Output attenuator
0 dB
Spannungsfrei schalten!
Switch off power supply!
(A) (A)
Modul in die Führungsschlitze (B) einsetzen und eindrücken. Modul anschrauben (C) und anschliessen.
Insert the module into the slots (B) and press down. Tighten (C) and connect it.
B
B
C
Legende / Legend
TS = Transport Stream
FTA = Free To Air
CI = Common Interface

- 3 -

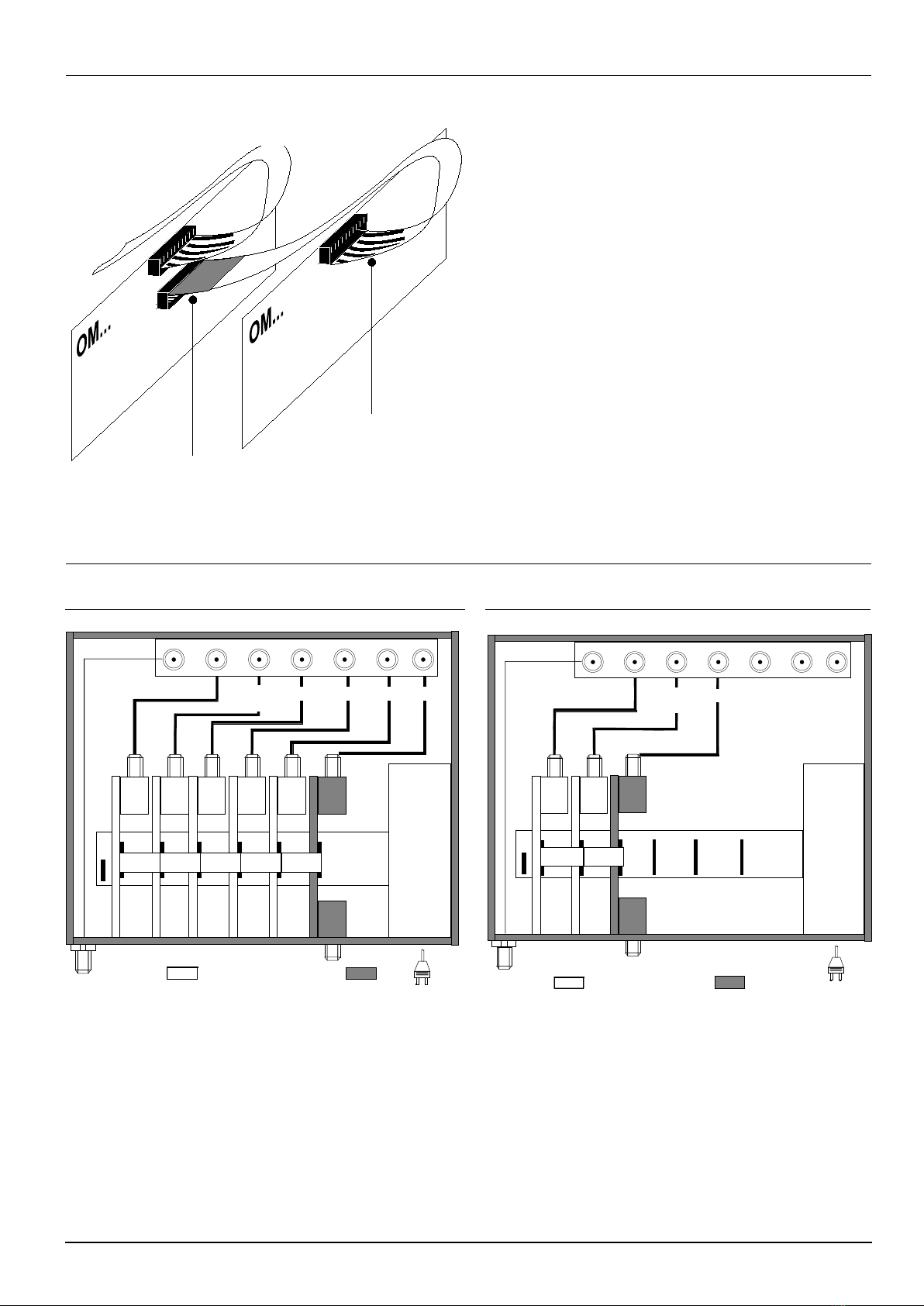

Folienleiter aufstecken / Attach foil cable
Anschluss / Connection
Vollbestückung / Full assembly Teilbestückung / Partial assembly
Bei Teilbestückung, (z.B. 3 Module), darauf achten, daß der Modulplatz 1+2 bestückt sind, da
über diese Modulplätze der Ausgangssammelverstärker mit Betriebsspannung versorgt wird.
Please make sure that slot number 1+2 of the basic unit is equipped with a module (OM 15...
17...) in any case (particularly if not all slots are to be used) because this first slot feeds the
booster amplifier of the base unit.
Hinweis: Das Empfangsmodul sitzt immer rechts von den Kanalaufbereitungsmodulen.
Note: Make sure that the plug in of the receiver module is right hand of the channel processors.
Folienleiter in Steckergehäuse eindrücken.
Push down foil cable into contact housing.
Kontaktfläche oben
Upper contact plate
Kontaktfläche unten
Lower contact plate
OM17...
OM15...
OUT470-862MHz
IN-4
Netzteil
Power supply
Alimentation
IN-1 +5VDC
230 VAC
Modul 1
IN-6
Modul 3
Modul 4
Modul 5
Modul 6
IN-2
Gain
Adj.
IN-3 IN-5
Modul 2
Modul 6
Empfangsmodul
Receiver modul
Modul 1-5
Kanalaufbereitungsmodule
Channel processor modules
OUT470-862MHz
IN-4
Netzteil
Power supply
Alimentation
IN-1 +5VDC
230 VAC
Modul 1
IN-6
Modul 3
IN-2 Gain
Adj.
IN-3 IN-5
Modul 2
Modul 3
Empfangsmodul
Receiver module
Modul 1-2
Kanalaufbereitungsmodule
Channel processor modules
OM 15...
OM 17...

- 4 -

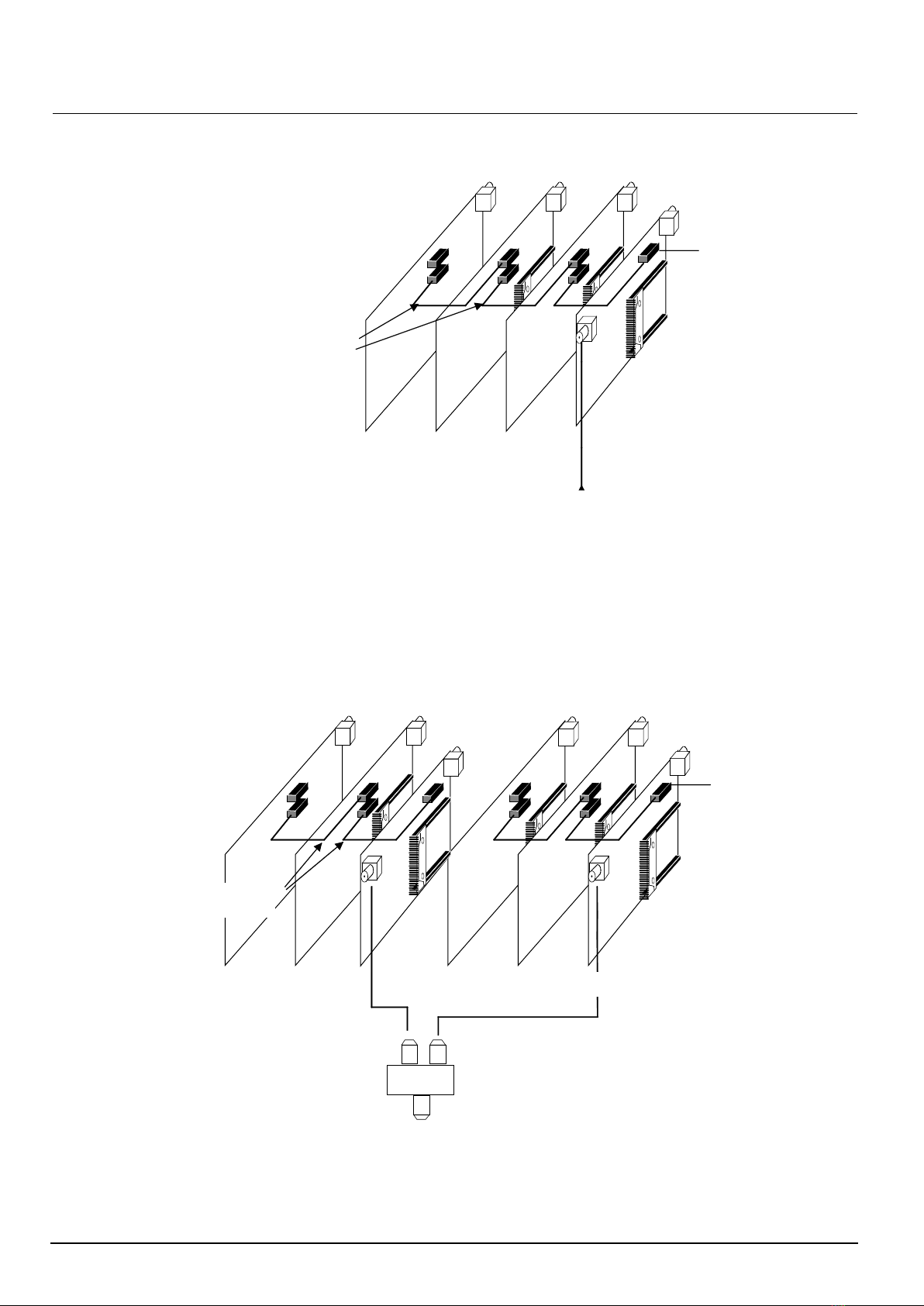

Empfang von 6 Programmen aus 2 Transpondern /
Reception of 6 programs from 2 transponders
Empfang von 4 Programmen aus 1 Transponder /
Reception of 4 programs from 1 transponder
Anlagenbeispiele mit OM 17A DVB-S und OM 15 / 15A TS Modulen
Sample system configurations with OM 17A DVB-S
and OM 15 / 15A TS modules
OM 14 OM 15
DVB-T
input
Module 1................................4
OM 14 OM 15 OM 15
OM 17A
TS Output
OM 17A
OM 15 OM 15
OM 17A
TS Output
TS Durchschleifung
TS loop through
TS Durchschleifung
TS loop through
Module 1.....................3..... ....4......................6
DM 12
in
out
out
in
in
out
in
out
DVB... Eingang / Input
DVB... Eingang / Input
/ A version
/ A version

- 5 -
OM 17A
Eingang / Input
Frequenzbereich / Frequency range 950-2150 MHz / 75 Ω
Abstimmschritte / Tuning steps 1 MHz
Eingangspegel / Input level 47 - 70 dBµV
AFC + 5 MHz
Modulationsart / Modulation type QPSK
Symbolrate 2-45 MS/s
Filtering Nyquist √cos
Roll-Off factor 35%
FEC inner code 1/2, 2/3, 3/4, 5/6, 7/8
Spectral inversion C/KU band
Interleaving Conv., I=12
FEC outer code RS (204,188,8)
Parallel Transport-Strom Interface / Transport Stream Interface
OM 17A Ausgang / Output
OM 15A Aus- und Eingang / In and output
Gemeinsame Daten / Common specifications OM 15A + OM 17A
Videodecoder / Video Decoder ISO 13818-2 / MPEG2 (MP@ML) /
1.5 Mbit/s-15 Mbit/s
Format 4:3 / 16:9
Videoformat (einstellbar) / Video format (switchable) PAL / SECAM
NTSC*
Audiodecoder / Audio decoder ISO 13818-3 / MPEG 2 (L1/2)
Audiosprache / Audio language ISO 639
Audioformat / Audio format mono/ stereo / 2 Ton (dual)
Ausgang / Output
Ausgang / Output impedance 75 Ω
Frequenz / Frequency 470 – 862 MHz
Abstimmschritte / Tuning steps 250 kHz
Modulation / Modulation Zwei-Seitenband / Double sideband
Pegel / Level 78 dBµV
TV-Standard / TV-standard B/G, D/K, I, L, M
Testbild-Generator / Test pattern generator s/w und Farbe
black/white and color bar
Allgemeines / General data
Anschlüsse / Connectors
- HF-Ausgang / RF output F
- Transport-Stream LIF flexibles Flachbandkabel /
LIF connector for flexible foil cable
- Betriebsspannung / Power supply PCB-Anschluß / PCB connector
- Common Interface PCMCIA
Betriebsspannung / 3,6 V DC OM15A/17A 160 mA/360 mA + CI
Power supply 5,2 V DC OM15A/17A 280 mA/480 mA + CI
LNB 14/18 V DC
Leistungsaufnahme / Power consumption < 4 W + CI Modul
Betriebstemperaturbereich / Operating temperature 0°C ... +55°C
Lagertemperatur / Storage temperature -25°C ... +75°C
Max. Luftfeuchte nicht kondensierend / 95 %
Max. humidity non condensing
Abmessungen / Dimensions 90 x 200 x 15 mm
*NTSC auf Anfrage!
on request!
Technische Daten / Specifications

- 6 -
Handset an Buchse einstecken.
Betriebsspannung anschließen.
Display zeigt Information: WISI OM Startup.
Ein zunehmender Balken zeigt den Initialisierungsvorgang an.
Beliebige Taste drücken. „Search modules“mit rotierendem„\“ erscheint.
Display erscheinen die gefundenen Module: 1 OM 15A Ch 21
2 OM 15A Ch 23
.
.
5 OM 15A Ch 29
6 OM 17A Ch 31
Erklärung der Tastenfunktion
 Tasten — Bedienschritt wählen.
Taste — Weiter zum Untermenü.
Taste — Zurück zum Bedienschritt und mit Tasten 
nächsten Bedienschritt wählen.
Untermenü
  Tasten — Anzeige oder zu ändernden Wert wählen.
Cursor steht unter dem Wert 89
 Tasten — Wert ändern.
Handset OM... (Zubehör)
Modul Parametereinstellung mit Handset (Beispiele)
Bedienschritte Display Einstellungen
OM 17A
Einzustellendes 5 OM 15A Ch 29 Mit UP/DOWN-Taste Modul wählen und mit
Modul 6 wählen 6 OM 17A Ch 31 R-Taste bestätigen.
SAT-ZF-Eingangsfreq. Module6 OM 17A Cursor_ mit L/R-Taste auf Dezimalstelle
950-2150 MHz SatFrq: 1234 MHz schieben und mit UP/DOWN-Tasten einstellen.
Symbolrate Module6 OM 17A Cursor_ mit L/R-Taste auf Dezimalstelle
1000-45000 KS/s SymRat: 27500 KS/s schieben und mit UP/DOWN-Tasten einstellen .
Eingangs- BER Module6 OM 17A Die BER ist ein Mass für die Übertragungs-
Bit Error Rate InBER: 6.9 e-4 fehler und damit für die Signalqualität.
(nur Anzeige)
<1.0 e-4 = sehr geringe Fehler
1.0 e-3 = geringe Anzahl von Fehler
1.0 e-2 = Schaltschwelle für Anzeige:
Signal?
Signalstärke Module6 OM 17A
InSign:
Legende: L/R-Taste =Left/Right
Hinweis: Bei Erst-Inbetriebnahme zuerst die System-Parameter einstellen!
Anschluß
Left Right
Down
Up
WISI OM V1.35
M i n i H e a d e n d

- 7 -
Program-Name Module6 OM 17A Mit UP/DOWN-Tasten wählen.
PgName Bsp. Das Erste, ARTE
Sprachen Module6 OM 17A Mit UP/DOWN-Tasten wählen.
(wenn vom Provider unterstützt) Lang Bsp. deu, fra
VPS-Steuerung VPS Teletext Auswahl der Datenquelle für VPS-
EIT / PDC Steuerung.
EIT= Event Information Table
PDC= Program Delivery Control
Untertitel2) (aus Tabelle) SubtTyp DVB Auswahl der Datenquelle.
(werden nur angezeigt, wenn Teletxt
sie gesendet werden und aus SubT-1 Untertitel 1 werden angezeigt (bevorzugt).
der Tabelle gewählt wurden). SubT-2 Untertitel 2 werden ersatzweise für Untertitel 1
off Untertitel ausgeschaltet.
AudioMode Module6 OM 16A
ab OM 01 Software AudMod
Version 1.40 - Auto* autom. Umschalten Stereo - 2 Tonsignal
*empfohlene Einstellung - Stereo Stereo
- Dual 2 Tonsignal
- Mono-R Auf beiden Stereokanälen wird der Rechte-
- Mono-L bzw. Linke-Kanal mono übertragen.
- Reverse Wie bei Auto, nur beide Kanäle vertauscht
Audiopegel Module6 OM 17A Cursor_ mit L/R-Taste auf Dezimalstelle
-12 dB...+12 dB AudLev: +00 schieben und mit UP/DOWN-Tasten einstellen.
Testbild Module6 OM 17A Mit UP/DOWN-Tasten wählen.
TstPic: off off = kein Testbild
CB = Farbbalken
BW = Schwarz/weiss-Balken mit
1-kHz-Signalton
Screen Module6 OM 17A Mit UP/DOWN-Tasten wählen.
Screen 4:3 Format
16:9 Format nicht angepasst auf 4:3 Format
4:3 Zoom: Das 16:9 Format wird auf 4:3 Format
angepasst, indem das Bild vertikal
abgeschnitten wird.
TV-Standard Module6 OM 17A Mit UP/DOWN-Tasten wählen.
B/G, D/K, I, L, M TV-Std: BG
B/G Stereo / D/K Stereo
eng
ger/deu
fra/fre
est
kor
ara
gre
lit
lat
pol
por
jpn/jap
cze/tr2
hun
rum/rom
dut/net
rus
chi/mdr
nor
ita
spa
swe/sve
den/dan
fin/suo
2)Tabelle Untertitel / Sprache
OM 17A+15A

- 8 -
System-Parameter Einstellungen
(Bsp. OM 01 bestückt mit 5 x OM 15A und 1 x OM 17A)
System-Einstellungen 6 OM 17A Ch 31 Mit UP/DOWN-Tasten die Zeile „System
wählen System settings settings wählen. Mit Taste RIGHT „LNB-
Einstellungen“ wählen.
1 OM 15A Ch 21
2 OM 15A Ch 23
3 OM 15A Ch 25
4 OM 15A Ch 27
5 OM 15A Ch 29
6 OM 17A Ch 31
System settings mit den UP/DOWN-Tasten.
LNB-Einstellung LNBSet System Mit UP/DOWN-Tasten auswählen.
wählen Ch/Frq settings
LNB-Spannung System Settings Mit UP/DOWN-Tasten auswählen.
14V 0kHz, 14V -22 kHz LNBSet: 14V 0kHz
18V 0kHz, 18V -22 kHz
Ausgangsfrequenz System Settings Mit UP/DOWN-Tasten Kanal- oder Frequenzan
zeige auswählen.
Channel / Freq. Ch/Frq: Channel
Ausgangsdämpfung System Settings Cursor_ mit L/R-Taste auf Dezimalstelle
0...10 dB OutAtt: 3 schieben und mit UP/DOWN-Tasten einstellen.
Software-Version Sw-Ver Module1 Mit UP/DOWN-Tasten auswählen und mit
(Anzeige) R-Taste bestätigen.
Hardware-Version Hw-Ver Module1 Mit UP/DOWN-Tasten auswählen und mit
(Anzeige) R-Taste bestätigen.
Diese Anzeige hängt von den System-Einstellungen „Ausgangsfrequenz Channel/Freq.“ ab
Ausgangsfrequenz Module6 OM 17A Cursor_ mit L/R-Taste auf Dezimalstelle
470-862 MHz OutFrq: 471.25 MHz schieben und mit UP/DOWN-Tasten einstellen.
oder
Kanal einstellen OutFrq: Ch 21 Hinweis: Die Einstellungen werden mit 1 Kanal
Ch 21-69 Abstand ausgeführt. z.B.: Ch 21, Ch 23
ansonsten erscheint ein Warnhinweis ???
Software-Version Sw-Ver Module1 Mit UP/DOWN-Tasten Modul wählen und mit R-
(nur Anzeige) Taste bestätigen.
Hardware-Version Hw-Ver Module1 Mit UP/DOWN-Tasten Modul wählen und mit R-

- 9 -
Plug the handset into socket .
Connect the supply voltage.
Display shows information WISI OM Startup.
A continuously bar shows the initialisation.
Press any button. „Search modules“with rotating „\“ is displayed.
Display shows the modules: 1 OM 15A CH 21
2 OM 15A CH 23
.
.
5 OM 15A CH 29
6 OM 17A CH 31
Operation of the buttons
 keys — Select Operation.
key — Open sub-menu.
key — Back to operation. Select with buttons 
next operation.
Parameter sub-menu
  keys — Select display or value to be changed.
Cursor stands under the value, e.g. 89
 keys — Change the value.
Handset OM... (accessory)
Operation Display Settings
OM 17A
Select modul 6 5 OM 15A Ch 29 Select with UP/DOWN buttons and confirm
6 OM 17A Ch 31 with R button.
SAT frequency Module 6 OM 17A Move cursor with L/R keys to digit to be
950-2150 MHz SatFrq: 1234 MHz changed and adjusted with UP/DOWN keys.
Symbol rate Module 6 OM 17A Move cursor with L/R keys to digit to be
1000-45000 KS/s SymRat: 27500 KS/s changed and adjusted with UP/DOWN keys.
Input BER Module 6 OM 17A The BER is an indication of the number
Bit Error Rate InBER: 6.9 e-4 of transmission errors and thus of the signal
(only displayed) quality.
<1.0 e-4 = very low numbers of errors
1.0 e-3 = low number of errors
1.0 e-2 = threshold for display:
Signal?
Signal strength Module 6 OM 17A
InSign:
Legend: L/R keys =Left/Right
Note: 1st Start Up: Set System parameters first
Modul parameter settings with handset
Left Right
Down
Up
WISI OM V1.35
M i n i H e a d e n d

- 10 -
Program name Module 6 OM 17A Select with UP/DOWN buttons.
PgName Ex. Das Erste
ARTE
Language Module 6 OM 17A Select with UP/DOWN buttons.
(if provider supports) Lang Ex. deu
fra
VPS control VPS Teletext Data base selection for VPS-
EIT / PDC control.
EIT= Event Information Table
PDC= Program Delivery Control
Subtitle2) (refer to table) SubtTyp DVB Data base selection
(are displayed when trans- Teletxt Subtitle 2 is displayed instead of subtitle 1.
mitted and selected
out of table). SubT-1 Subtitle 1 is displayed (preferred).
SubT-2 Subtitle 2 is displayed instead of subtitle 1.
off Subtitle disabled
AudioMode Module6 OM 16A
starting from OM 01 AudMod
software version 1.40 - Auto* autom. switching stereo - dual signal
*recommended setting - Stereo Stereo signal
- Dual Dual signal
- Mono-R R or L channel is transmitted on both stereo
- Mono-L channels as mono signal
- Reverse Identical with Auto mode, stereo - dual
channel inverse
Audio level Module 6 OM 17A Move cursor with L/R keys to digit to be
-12 dB...+12 dB AudLev: +00 changed and adjusted with UP/DOWN keys.
Test picture Module 6 OM 17A Select with UP/DOWN buttons.
TstPic: off off = no test picture
CB = Color bars
BW = black/white bars with 1-kHz- signal
Screen Module 6 OM 17A Select with UP/DOWN buttons.
Screen 4:3 format
16:9 format not adapted to 4:3 format
4:3 Zoom to match the 16:9 to 4:3 format,
the vertical screen format is cut.
TV standard Module 6 OM 17A Select with UP/DOWN buttons.
B/G, D/K, I, L, M TV-Std: G
B/G stereo/D/K stereo
eng
ger/deu
fra/fre
est
kor
ara
gre
lit
lat
pol
por
jpn/jap
cze/tr2
hun
rum/rom
dut/net
rus
chi/mdr
nor
ita
spa
swe/sve
den/dan
fin/suo
2)Table Subtitel / language
OM 17A+15A
