Witt WS955 User manual

Brugsanvisning DK / NO
Emhætte / Ventilator (s. 2 – 22 + 82 - 83)
Bruksanvisning SE
Fläktkåpa (s. 23 – 45 + 82 - 83)
Käyttöohje FI
Liesituuletin (s. 46 – 67 + 82 - 83)
User guide ENG
Cooker hood (p. 67 – 83)
WS955
WS956

~ 2 ~
Indholdsfortegnelse
Bortskaffelse af emballagen.............................................3
Bortskaffelse af et gammelt produkt...............................3
Sikkerhedsanvisninger .....................................................3
Beskrivelse af emhætten / ventilatorn ............................7
Målskitser.........................................................................8
Installation .....................................................................10
Betjening........................................................................17
Rengøring.......................................................................19
Garanti ...........................................................................21
Service............................................................................22
Illustrationer...................................................................82

~ 3 ~
Bortskaffelse af emballagen
Emballagen beskytter emhætten / ventilatorn mod transportskader.
Emballagematerialerne er valgt ud fra miljø- og affaldsmæssige hensyn og
kan således genbruges. Genbrug af emballagematerialerne sparer råstoffer
og mindsker affaldsproblemerne. Emballagen bør derfor afleveres på
nærmeste genbrugsstation/opsamlingssted. Emballagedele (f.eks. folier,
polystyrenskum) kan være farlige for børn. Fare for kvælning! Opbevar derfor
emballagedele uden for børns rækkevidde, og bortskaf materialet hurtigst
muligt.
Bortskaffelse af et gammelt produkt
Gamle elektriske og elektroniske produkter indeholder stadig værdifulde
materialer. De indeholder imidlertid også skadelige stoffer, som er
nødvendige for deres funktion og sikkerhed.
Hvis produkterne bortskaffes sammen med husholdningsaffaldet eller
behandles forkert, kan det skade den menneskelige sundhed og miljøet.
Bortskaf derfor ikke det gamle produkt med husholdningsaffaldet.
Aflever i stedet for det gamle produkt på nærmeste opsamlingssted eller den
lokale genbrugsstation, så delene kan blive genanvendt. Sørg endvidere for,
at det gamle produkt opbevares utilgængeligt for børn, indtil det afleveres på
genbrugsstationen.
Sikkerhedsanvisninger
Læs venligst brugsanvisningen grundigt, før emhætten / ventilatorn tages i
brug.
Den giver vigtige oplysninger om sikkerhed, montering, brug og
vedligeholdelse. Derved beskyttes både personer og emhætte / ventilator.
Gem venligst brugsanvisningen, og giv den videre til en eventuel senere ejer.
Emhætten / ventilatorn er beregnet til brug i en almindelig husholdning.
Producenten/importøren hæfter ikke for skader, som er forårsaget af forkert
anvendelse eller forkert betjening.

~ 4 ~
Før tilslutning af emhætten / ventilatorn bør det kontrolleres, at
tilslutningsforholdene stemmer overens med de tilslutningsdata (spænding
og frekvens), der er angivet på typeskiltet. Det er meget vigtigt, at disse data
stemmer overens, så emhætten / ventilatorn ikke beskadiges. I tvivlstilfælde
kontaktes en fagmand.
Emhættens / ventilatorns elsikkerhed kan kun garanteres, når der er
etableret forskriftsmæssig jordforbindelse. Det er meget vigtigt, at denne
grundlæggende sikkerhedsforanstaltning afprøves, og at installationerne i
tvivlstilfælde gennemgås af en fagmand. Producenten/importøren kan ikke
gøres ansvarlig for skader, der er opstået på grund af manglende eller afbrudt
jordledning (f.eks. elektrisk stød).
Installation og reparation må kun foretages af fagfolk. Installation og
reparation foretaget af ukyndige kan medføre betydelig risiko for brugeren
og er ikke omfattet af reklamationsordningen. Indbygning og montering af
denne emhætte / ventilator på et ikke-stationært opstillingssted (f.eks. skib)
må kun udføres af fagfolk og kun under iagttagelse af sikkerhedsforskrifterne
for brugen af denne emhætte / ventilator.
Emhætten / ventilatorn er kun afbrudt fra elnettet, når en af følgende
betingelser er opfyldt:
•Stikket er trukket ud. Træk ikke i ledningen, men i stikket, når emhætten
/ ventilatorn skal afbrydes fra elnettet.
•Sikringen er slået fra.
•Skruesikringen er skruet helt ud.
Tilslutning må ikke ske ved hjælp af en forlængerledning.
En forlængerledning giver ikke den nødvendige sikkerhed (f.eks. risiko for
overophedning).
Arbejd aldrig med åben ild under emhætten / ventilatorn; undgå flambering,
grillstegning o.l.
Den tændte emhætte / ventilator trækker flammerne ind i filteret, og på
grund af det opsugede køkkenfedt opstår der brandfare!

~ 5 ~
Hvis emhætten / ventilatorn bruges over gasblus, skal de tændte kogeplader
hele tiden være dækket af gryder o.l. Selvom gryderne kun tages af i kort tid,
skal gasblusset slukkes. Flammen indstilles således, at den ikke går ud over
grydebunden. Emhætten / ventilatorn kan blive beskadiget af den meget
kraftige varmepåvirkning fra flammer, der ikke er dækket.
Tænd altid for emhætten / ventilatorn, når en kogeplade benyttes. Hvis
emhætten / ventilatorn ikke tændes, kan der dannes kondensvand. Herved
kan der opstå korrosionsskader på emhætten / ventilatorn.
Hvis der arbejdes med olie eller fedt, skal man hele tiden holde øje med
gryder, pander og frituregryder. Også grillstegning over elgrilludstyr skal ske
under konstant opsyn. Overophedet olie og fedt kan selvantænde og derved
sætte ild til emhætten / ventilatorn.
Brug aldrig emhætten / ventilatorn uden fedtfiltre, da fedt- og
smudsaflejringer kan nedsætte emhættens / ventilatorns funktion. Filtrene
skal rengøres eller udskiftes med jævne mellemrum. Et overmættet fedtfilter
medfører brandfare!
Brug aldrig et damprengøringsapparat til rengøring af emhætten /
ventilatorn. Dampen kan trænge ind i spændingsførende dele og forårsage
kortslutning.
Emhætten / ventilatorn er beregnet til at blive betjent af voksne, som har
læst brugsanvisningen. Børn kan ofte ikke overskue de farer, der kan opstå
ved forkert betjening af emhætten / ventilatorn. Sørg derfor for at holde
børn under opsyn, når de er i nærheden af emhætten / ventilatorn.
Større børn kan benytte emhætten / ventilatorn, hvis de er sat ordentligt ind
i betjeningen af denne og kan overskue mulige farer ved forkert betjening.
Emballagedele (f.eks. folier, polystyrenskum) kan være farlige for børn. Fare
for kvælning! Opbevar derfor emballagedele uden for børns rækkevidde, og
bortskaf materialet hurtigst muligt.

~ 6 ~
Til udluftningsrør må kun bruges rør eller slanger af ikke-brændbart
materiale.
Udluftning må ikke ske gennem røgkanal, skorsten eller ventilationsskakt,
hvis disse anvendes til udluftning af rum med ildsteder.
Hvis udluftning foretages gennem en røgkanal eller skorsten, der ikke mere
er i brug, skal myndighedernes forskrifter overholdes.
Brug af emhætten / ventilatorn samtidig med et ildsted, der er afhængigt af
luften i rummet
Advarsel: Risiko for forgiftning!
Hvis der i samme rum eller ventilationssystem anvendes både emhætte /
ventilator og et ildsted, der er afhængigt af luften i rummet, bør der udvises
største forsigtighed.
Ildsteder, der er afhængige af luften i rummet, kan f.eks. være gas-, olie-,
træ- eller kuldrevne varmeapparater, gennemstrømningsvandvarmere,
varmtvandskedler, gaskogeplader eller gasovne, der får deres
forbrændingsluft fra rummet, hvori de er opstillet, og hvis udblæsningsgas
ledes ud i det fri via f.eks. en skorsten.
Ved udluftning til det fri, også med ekstern blæser, suger emhætten /
ventilatorn luft ud af køkkenet og rummene ved siden af.
Hvis lufttilførslen ikke er tilstrækkelig, opstår der et undertryk. Ildstederne får
for lidt forbrændingsluft. Forbrændingen hæmmes.
Giftige forbrændingsgasser kan blive trukket ind i beboelsesrummene fra
skorstenen eller udsugningsskakten. Det kan være livsfarligt!
Emhætten / ventilatorn kan uden risiko bruges samtidig med et ildsted, som
er afhængigt af luften i rummet, hvis undertrykket i rummet eller
ventilationssystemet højst er 4 Pa (0,04 mbar), hvorved tilbagesugning af
forbrændingsgas undgås.
Dette kan opnås, hvis der kan strømme frisk luft til forbrænding ind gennem
åbninger i f.eks. døre og vinduer. Man bør sikre sig, at tværsnittet på
åbningerne er tilstrækkelig stort. En ventilationsmur-kanal alene giver som
regel ikke tilstrækkelig lufttilførsel.

~ 7 ~
Ved vurdering bør hele husets ventilationssystem tages i betragtning. I
tvivlstilfælde kontaktes den lokale skorstensfejermester.
For at opnå sikker funktion kan det være nødvendigt
•at kombinere emhætten / ventilatorn med en vindueskontakt, som kun
lader emhætten / ventilatorn fungere, hvis vinduet er åbnet
tilstrækkeligt, eller
•at tilkoble en automatisk indsugningsblæser eller at åbne en
motordreven ventilationsklap, når emhætten / ventilatorn tændes, eller
•automatisk at slukke for det ildsted, som er afhængigt af luften i rummet,
når emhætten / ventilatorn bliver tændt.
Kontakt under alle omstændigheder den lokale skorstensfejermester.
Beskrivelse af emhætten / ventilatorn
Emhætten / ventilatorn er beregnet til at fjerne dampe og os fra køkkenet.
Den kræver installation af en udluftningskanal, der leder den brugte luft ud i
det fri. Kanalen (normalt et rør med Ø150 mm) må ikke være længere end 4-
5m. Bedste resultat opnås ved brug af glat plastic eller stålrør, og så vidt
muligt uden bøjninger.

~ 8 ~

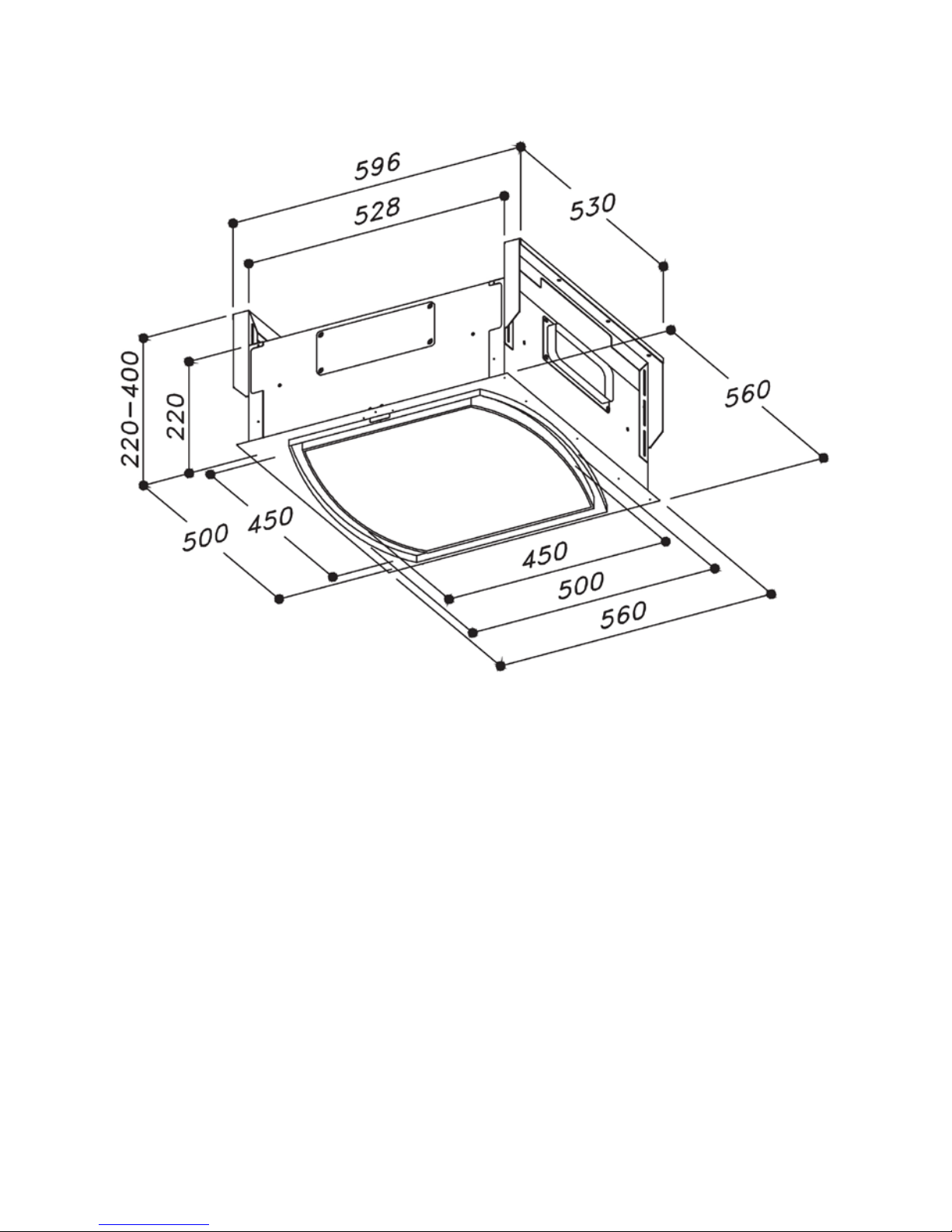

Målskitse WS955

~ 9 ~
Målskitse WS956

~ 10 ~
Installation
Inden installationen undersøges det grundigt, om der er skader på produktet.
Hvis der findes skader, kontaktes den butik, hvor produktet er købt.
Læs grundigt installationsanvisningen igennem.
•Brug udelukkede materiale, som imødekommer gældende love og regler.
•Brug et udluftningsrør med kortest mulig længde.
•Brug så få vinkelrør som muligt
•Undgå ændringer af rørets diameter. Diameteren skal i hele aftrækkets
længde være 150 mm. I modsat fald reduceres sugeevnen kraftigt, og
lydniveauet øges markant.
Producenten/distributøren kan ikke holdes ansvarlig for problemer
vedrørende luft eller lydniveau, hvis ovenstående ikke følges. Dette betyder
også, at garantien frafalder i given situation.
Før tilslutning af emhætten / ventilatorn bør det kontrolleres, at
tilslutningsforholdene stemmer overens med de tilslutningsdata (spænding
og frekvens), der er angivet på typeskiltet. Det er meget vigtigt, at disse data
stemmer overens, så emhætten / ventilatorn ikke beskadiges. I tvivlstilfælde
kontaktes en fagmand.
Emhættens / ventilatorns elsikkerhed kan kun garanteres, når der er
etableret forskriftsmæssig jordforbindelse. Det er meget vigtigt, at denne
grundlæggende sikkerhedsforanstaltning afprøves, og at installationerne i
tvivlstilfælde gennemgås af en fagmand. Producenten/importøren kan ikke
gøres ansvarlig for skader, der er opstået på grund af manglende eller afbrudt
jordledning (f.eks. elektrisk stød).
Installation og reparation må kun foretages af fagfolk. Installation og
reparation foretaget af ukyndige kan medføre betydelig risiko for brugeren
og er ikke omfattet af reklamationsordningen. Indbygning og montering af
denne emhætte / ventilator på et ikke-stationært opstillingssted (f.eks. skib)

~ 11 ~
må kun udføres af fagfolk og kun under iagttagelse af sikkerhedsforskrifterne
for brugen af denne emhætte / ventilator.
Emhætten / ventilatorn er kun afbrudt fra elnettet, når en af følgende
betingelser er opfyldt:
•Stikket er trukket ud. Træk ikke i ledningen, men i stikket, når emhætten
/ ventilatorn skal afbrydes fra elnettet.
•Sikringen er slået fra.
•Skruesikringen er skruet helt ud.
Tilslutning må ikke ske ved hjælp af en forlængerledning.
En forlængerledning giver ikke den nødvendige sikkerhed (f.eks. risiko for
overophedning).
Ved montering skal der være en minimumhøjde fra endelig / færdig
loftshøjde til befæstigelsespunktet (f. eks. en etageadskillelse) på 220 mm og
max. 400 mm. Ønskes større afstand skal der bestilles et kitsæt (beslag) som
kan øge afstanden til mellem 400 mm og 580 mm. Emhætten / ventilatorn
skal monteres før loftet monteres og færdiggøres.
Du kan vælge fra hvilken side, der skal laves aftræk. Der er mulighed for
aftræk på tre sider af emhætten / ventilatorn. Efter at have valgt passende
aftræk, lukkes de to øvrige aftræksåbninger. Emhætten / ventilatorn er
forberedt til rektangulært aftræk (230 x 80 mm), men indeholder også en
adapter til rundt aftræk Ø150 mm (fig. 1).
På loftet markeres midten for installationen af emhætten. Marker
borehullerne i henhold til fig. 2 (WS955) og fig. 3 (WS956).
Brug et 8 mm bor til at bore hullerne og isæt medfølgende rawlplugs. Det er
kun nødvendigt at bore de ydre huller. De inderste huller kan bores efter
installation af emhætten.

~ 12 ~
Juster højden på fastgørelsesbeslaget svarende til nichedybden (min. 220 mm
/ 400 mm) som vist på fig. 4. Fastspænd skruerne umiddelbart efter
justeringen.
Placer emhætten og fastgør den med de medfølgende skruer (fig. 5).
Bor hullerne i loftet svarende til hullerne i beslaget og fastgør apparatet med
de resterende skruer.
Tilslut strømmen (fig. 6) og aftræksrøret i henhold til afsnittet
”Aftrækssystemer”.
Hvis der installeres lysmodul til WS955 eller WS956 tilsluttes strømmen til
lysmodulet som vist på fig. 6.
Monter gipspladen og sørg for at den passer præcis med emhættens /
ventilatorns metalkanter. Udskæringen skal gøres i gipspladen med en
størrelse på:
WS955: 502 x 502 mm med to buede sider (radius 551)
WS956: 982 x 222 mm
Brug den medfølgende boreskabelon.
Til fastgørelse af gipsplade og emhætte bruges de medleverede skruer (3,5 x
22) og boreskabelonen. Vi anbefaler, at der bruges min. 12 skruer for en
ordentlig fastgørelse.
Hvis emhætten / ventilatorn er udstyret med et internt panel som dækkes
med gips, træ eller andet materiale, skal følgende mål bruges:
WS955: 448 x 448 mm med radius R524 på siderne
WS956: 928 x 168 mm

~ 13 ~
Brug boreskabelonen.
Monter pladen på panelet (fig. 7) med de medleverede skruer eller brug
passende montagelim til fastgørelsen.
VIGTIGT: brug ikke skruer, der er længere end panelets tykkelse (maks. 3,5 x
22).
Panelåbning
Panelet kan åbnes ved at trække i modsatte side af hængslerne i henhold til
LED-hastighedsindikatoren (fig. 8). Støt panelet med hånden under åbningen.
Efter panelåbningen har du tilgang til fedtfiltret, og kan afmonteres det til
rengøring via håndtaget (fig. 9).
For at lukke panelet igen, holdes panelet vandret for automatisk lukning.
Aftræksystemer
Det er muligt at bruge et modul alene eller sammensætte flere moduler til et
system, som alle styres med samme motor (intern eller ekstern).
Et system bestående af flere moduler kontrolleres med én fjernbetjening,
idet WS955 og WS956 indeholder de elektroniske dele, og WS955 modul og
WS956 modul er afhængige af mastermodellerne.
Det er muligt at lave forskellige sammensætninger, så længe hvert system
har min. en masterenhed og maks. to moduler.
Vi anbefaler, at der holdes min. 110 mm afstand mellem udskæringerne og
en maks. afstand mellem masterenhederne og modulerne på maks. 1000
mm.

~ 14 ~

~ 15 ~
A: WS955 / WS956 inox-lys-falsk loft……. Motorer SEM 1 – 8*
B: WS955 / WS956 inox-lys-falsk loft + n.1 WS955 / WS956 modul inox-lys-
falsk loft, motor SEM8
C: WS955 / WS956 inox-lys-falsk loft + n.2 WS955 / WS956 modul inox-lys-
falsk loft, motor SEM8
D: WS955 / WS956 inox-lys-falsk loft…….motor, SEM2-7*

~ 16 ~
E: WS955 / WS956 inox-lys-falsk loft + n.1 WS955 / WS956 modul inox-lys-
falsk loft, motor SEM7
F: WS955 / WS956 inox-lys-falsk loft + n.2 WS955 / WS956 modul inox-lys-
falsk loft, motor SEM7
G: WS955 / WS956 inox-lys-falsk loft + n.2 WS955 / WS956 modul inox-lys-
falsk loft, motor SEM1-8* + luftrenser. Recirkulation
*høj effekt

~ 17 ~
Betjening - Fjernbetjening
(Kombination 4096)
Tekniske data:
•Alkaline batterier: 12V mod. 23A
•Frekvens: 433.92Mhz
•Max forbrug: 25mA
•Driftstemperaturer: -20°C - +55C°
Tryk på knappen for at tænde og slukke emhætten / ventilatorn
Tryk på knappen for at øge hastigheden
LED-indikatoren viser valgt hastighed (fig. 8). Hver hastighed er
angivet med egen farve.
Hastighed 1 = Hvid
Hastighed 2 = Lyseblå
Hastighed 3 = Blå
Hastighed 4 = Rød
Tryk på knappen for at reducere hastigheden
Tryk to gange på knappen for at reducere hastigheden fra høj til 1
Tryk på knappen for at tænde eller slukke for lyset, samt regulering
af lysstyrken
Tryk på knappen for at aktivere timeren (10 min.)
Timerfunktion
Efter aktivering af timeren blinker LED’en på højre side hvert 5. sekund og
emhætten / ventilatorn slukker automatisk efter 10 minutter.
Hvis hastigheden ændres, mens timeren er aktiveret, deaktiveres timeren.
Første gang emhætten / ventilatorn bruges, holdes lysknappen inde ca. 5
sekunder på fjernbetjeningen.

~ 18 ~
Standard konfiguration
Hvis der installeres 2 emhætter / ventilatorer med fjernbetjening i samme
rum eller tæt på hinanden, kan disse påvirke hinanden, idet de har samme
kode. Derfor er det nødvendigt at ændre koden på den ene.
Advarsel
Batteriet skal udskiftes årligt for at garantere optimal funktionalitet. For at
udskifte batteriet fjernes plastikafdækningen bag på fjernbetjeningen.
Batteriet udskiftes med et nyt. Sørg for at vende det nye batteri korrekt. Det
gamle batteri må ikke smides væk sammen med almindeligt affald, men
afleveres i stedet på den lokale genbrugsplads.
Emhætten er udstyret med en sikkerhedsanordning, der automatisk slukker
emhætten efter 4 timer efter sidste indstilling.
Nye koder
For at lave nye koder, følg følgende procedure:
Tryk samtidigt på OP, STOP og NED knapperne og hold dem nede i ca. 2
sekunder. Når LED’erne lyser skal man inden for 5 sekunder trykke på OP og
NED knapperne. LED’erne blinker 3 gange, hvilket betyder at koden er
skriftet.
Advarsel: denne procedure sletter alle tidligere gemte koder.
Lære en ny transmissionskode
Efter ændring af koden på fjernbetjeningen skal emhætten / ventilatorn
indstilles til den nye kode. Tryk på OFF knappen på emhætten /ventilatorn.
Tilslut strømmen igen. Inden for 15 sekunder skal man trykke på Lys-
knappen. Dette vil sikre synkroniseringen af den nye kode.

~ 19 ~
Rengøring og vedligeholdelse
Regelmæssig rengøring af emhætten / ventilatorn sikrer en god og fejlfri drift
og forlænger emhættens / ventilatorens levetid. Sørg for at udskifte
fedtfiltrene i forhold til producentens anbefalinger.
Metalfedtfiltre
Metalfedtfiltrene bør rengøres hver anden måned. De rengøres i
opvaskemaskinen (max. 50°C) eller hånden. Brug mildt opvaskemiddel
(undlad at bruge koncentreret opvaskemiddel) og varmt vand.
Aktivt kulfilter (ekstra tilbehør)
De aktive kulfiltre bruges ved recirkulation. Filtrene absorberer lugte og os,
indtil de er mættede. Filtrene kan ikke vaskes eller genbruges. De skal
udskiftes med nye efter 2-6 måneder afhængig af, hvor intensivt emhætten /
ventilatorn bruges.
For at afmontere det aktive kulfilter skal metalfedtfilteret først afmonteres.
Afmonter herefter kulfiltret og udskift det med et nyt.
Rengøring af emhætten / ventilatorn
Overflader og betjeningselementer er modtagelige for kradsemærker og
ridser. Derfor bør nedenstående rengøringsråd følges.
Alle overflader og betjeningselementer må kun rengøres med en blød svamp,
opvaskemiddel og varmt vand og et PH-neutralt opvaskemiddel.
Tør overfladerne efter med en blød klud.
I betjeningsområdet skal man undlade at bruge for meget vand til
rengøringen for at undgå, at der trænger fugt ind i elektronikken.

~ 20 ~
Undgå brug af nedenstående, da disse beskadiger overfladen
•soda-, syre- eller kloridholdige rengøringsmidler og rengøringsmidler, der
indeholder opløsningsmidler
•rengøringsmidler med skurende virkning, f.eks. skurepulver eller
skuresvampe, som f.eks. grydesvampe eller brugte svampe, der
indeholder rester af skuremiddel.
Rengøring af stålkabinet
(gælder ikke betjeningstaster!)
Foruden de under Generelt nævnte råd kan et ikke-skurende
rengøringsmiddel til rustfrit stål anbefales til rengøring af stålflader. For at
undgå at stålfladerne hurtigt bliver snavsede igen, anbefales det at anvende
et plejemiddel til rustfrit stål. Påfør et tyndt lag af midlet på stålfladerne med
en blød klud.
Udskiftning af panel
Åbn panelet som tidligere beskrevet. Hvis det er lyspanelet, der skal
udskiftes, skal strømmen først afbrydes. Træk stikket ud af stikkontakten og
afbryd stikket i emhætten.
Fjern de to låsemøtrikker, der fastholder panelet (fig. 10) og glid panelet mod
højre til det frigøres. Isættes i omvendt rækkefølge.
Udskiftning af belysning
Afbryd strømmen og åbn panelet.
Fjern de 6 skruer på panelet og åbn som vist på fig. 11. Udskift den defekte
pære med en tilsvarende pære.
Hvis elkablet er beskadiget skal det udskiftes af en aut. fagmand.
Producenten/importøren hæfter ikke for skader, som er forårsaget af forkert
installationsarbejde.
