Wolff Finnhaus Melina 40 Instruction Manual

129.02.16 Technische Änderungen, Druckfehler und Irrtümer vorbehalten
AUFBAUANLEITUNG
Saunahaus Melina 40 mit Vorraum
Kontroll-Nummer:

2
29.02.16 Technische Änderungen, Druckfehler und Irrtümer vorbehalten

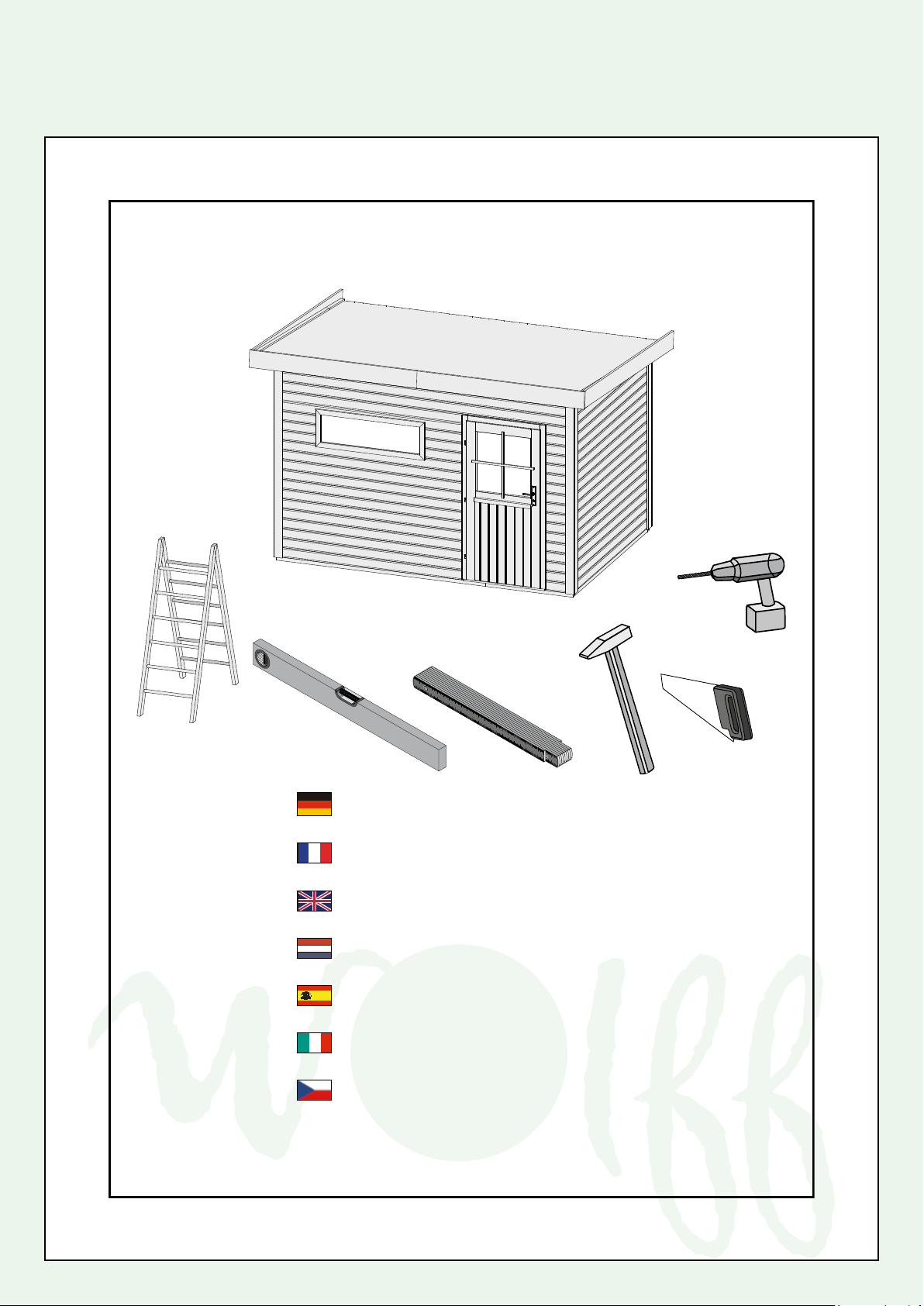

3D-Ansicht
Saunahaus Melina 40
Aufbauanleitung
notice de montage
Building Instructions
montagehandleiding
Instrucciones de construcción
Istruzioni per il montaggio
Montážní návod

329.02.16 Technische Änderungen, Druckfehler und Irrtümer vorbehalten

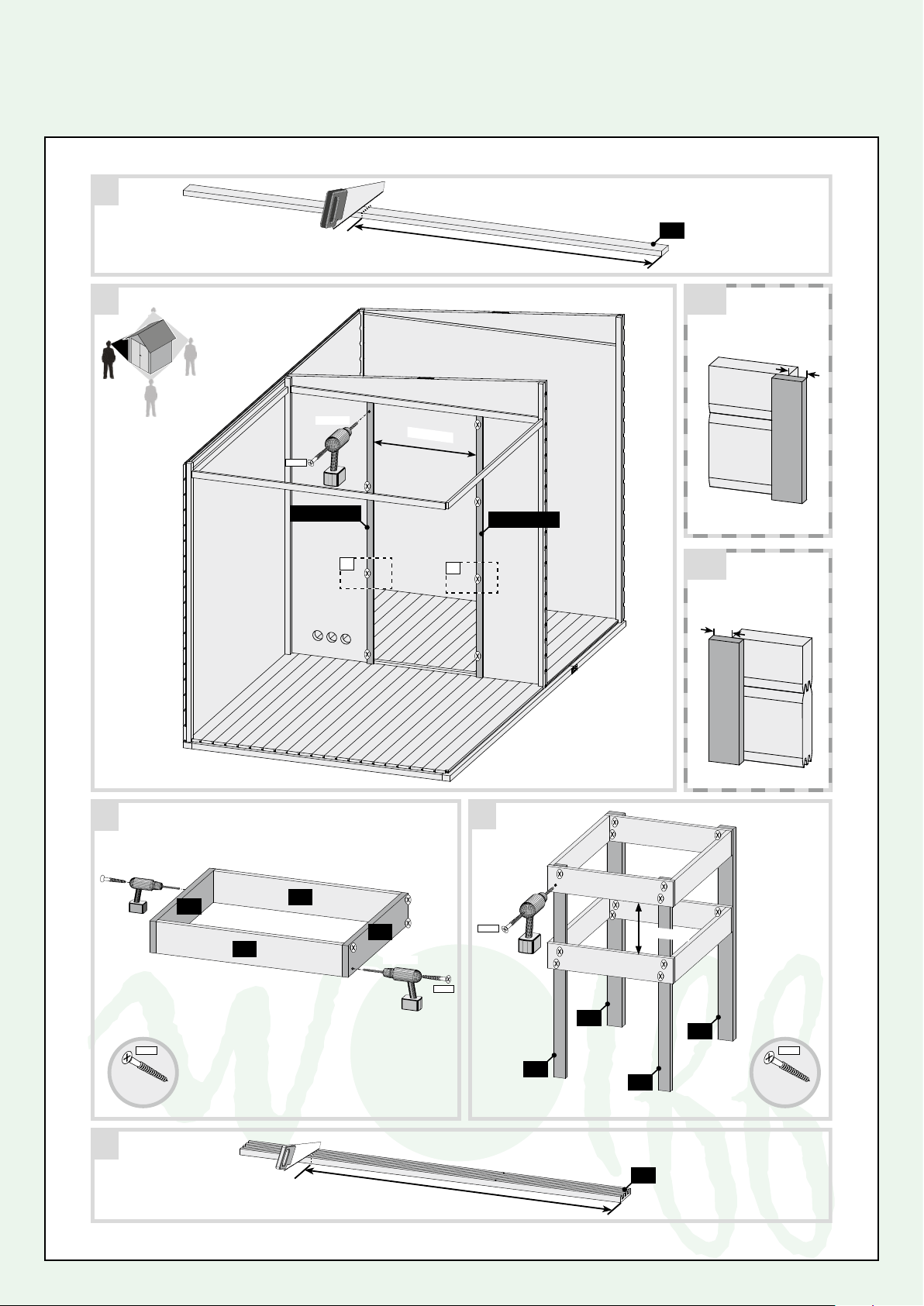

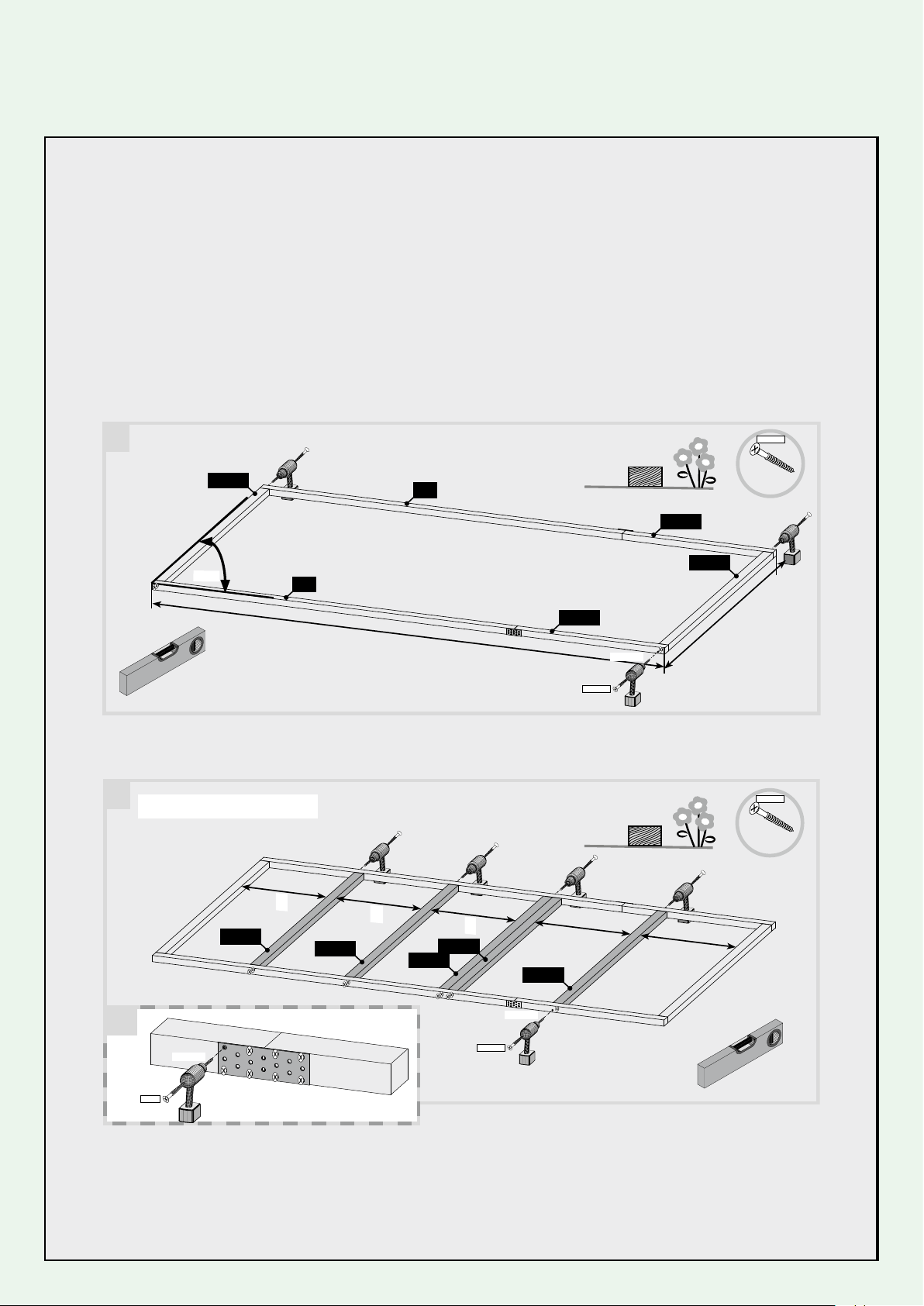

Lagerholzplan und Fundamentplan
Saunahaus Melina 40
2x
4x
2x
2x
01 1x
B 21
!!! A=B=C !!!
02 2x
B 21
B 21 = A
A
03 7x
B 21
B
A
3320 mm
!
04
ca 60mm
ca 40mm
4,5×80
8x
90°
3320 mm
2260 mm
B 21 = B
B 21
B 21 = A
B 21
B 21 = A
B 21 = B
!
05
ca 60mm
ca 40mm
4,5×80
20x
2x
2x
621 mm 621 mm
ABC
Ø3mm
4,5×80
Ø3mm
4,5×80
02.1
4x30
Ø3mm
02.1
B 21 = B
B 21 = B
B 21 = B
B 21 = B
B 21 = B
Wir empfehlen als Fundament für Ihr Gartenhaus eine vollflächig,
festgegründete gepflasterte oder betonierte Fläche.
Wahlweise ist auch ein Punkt- oder Streifenfundament möglich.
Bitte Beachten Sie die Aufbaureihenfolge in der Aufbauanleitung!
2x
4x
2x
2x
01
1x
B 21
!!! A=B=C !!!
02 2x
B 21
B 21 = A
A
03
7x
B 21
B
A
3320 mm
!
04
ca 60mm
ca 40mm
4,5×80
8x
90°
3320 mm
2260 mm
B 21 = B
B 21
B 21 = A
B 21
B 21 = A
B 21 = B
!
05
ca 60mm
ca 40mm
4,5×80
20x
2x
2x
621 mm 621 mm
ABC
Ø3mm
4,5×80
Ø3mm
4,5×80
02.1
4x30
Ø3mm
02.1
B 21 = B
B 21 = B
B 21 = B
B 21 = B
B 21 = B

429.02.16 Technische Änderungen, Druckfehler und Irrtümer vorbehalten

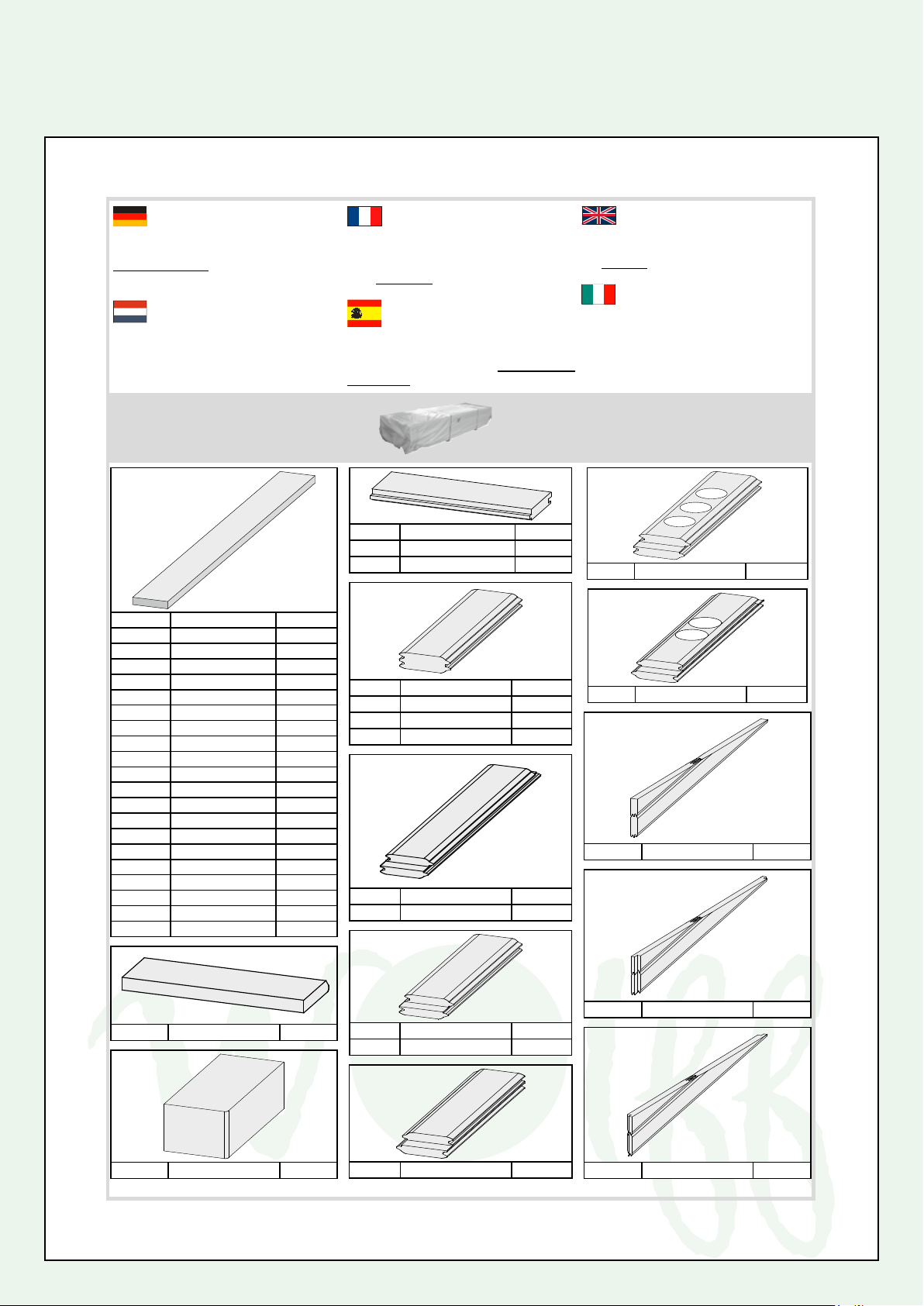

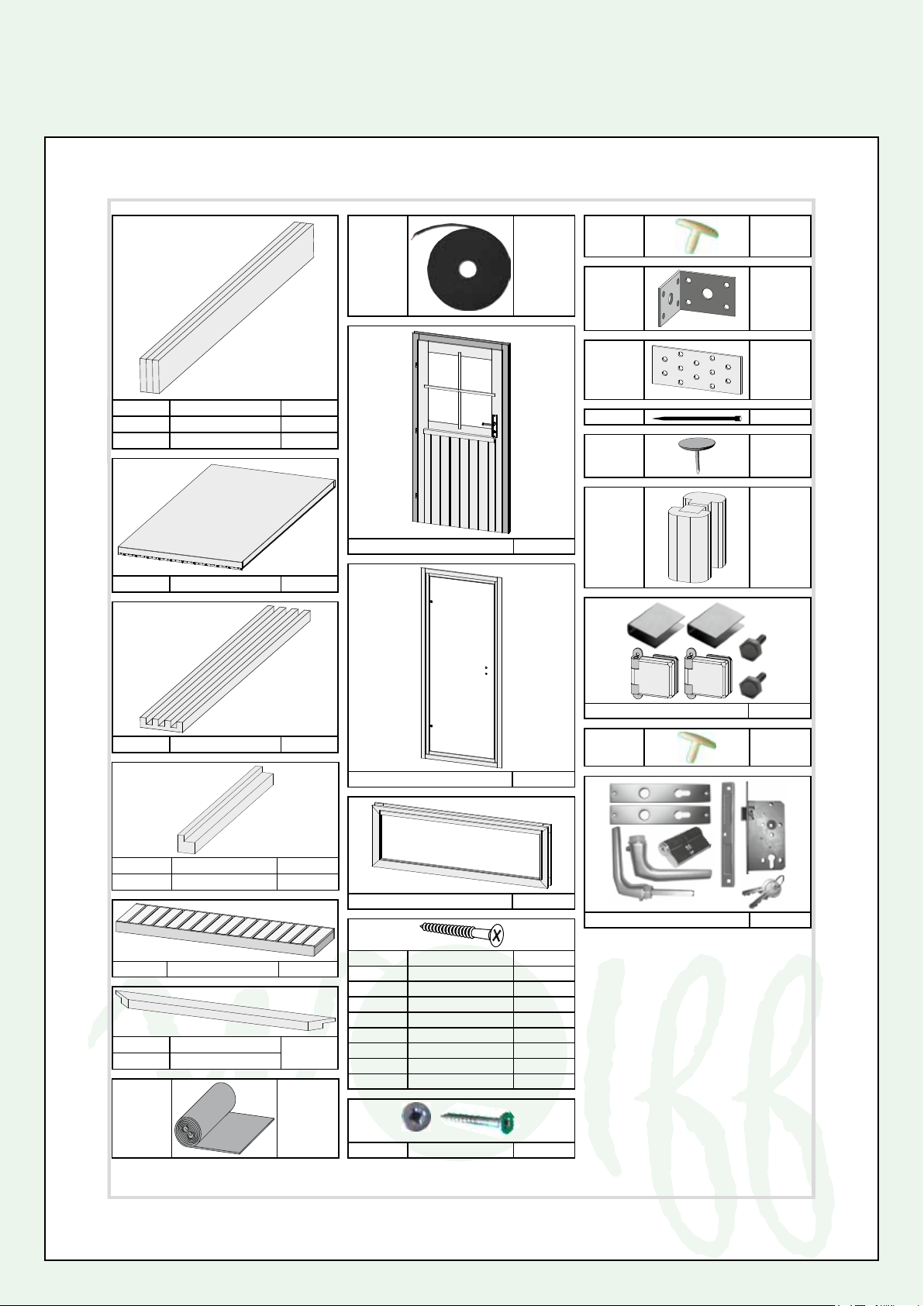

Teileliste
Saunahaus Melina 40
Vergleichen Sie zuerst die Material-
liste mit Ihrem Paketinhalt! Bitte haben Sie
Verständnis, dass Beanstandungen nur im
nicht aufgebauten Zustand bearbeitet wer-
den können!
Vergelijk eerst de lijst van mate-
rialen met de inhoud van uw pakket!
Reclamaties kunnen alleen in behandeling
worden genomen zolang de onderdelen
nog niet zijn gemonteerd!
Commencez par comparer la liste
du matériel avec le contenu de votre pa-
quet! Sachez que nous traitons uniquement
les réclamations concernant le matériel à
l’état non monté!
En primer lugar, compare la lista
de material con el contenido del paquete.
Rogamos entienda que las reclamaciones
sólo pueden ser tramitadas antes de mon-
tar el objeto!
First compare the list of materials
with your package contents! Please under-
stand that complaints can be processed in
the non-built status only!
Confrontate questa distinta mate-
riali prima con il contenuto del pacchetto!
Vi preghiamo di comprendere che eventuali
reclami possono essere accolti solo prima
del montaggio!
70434
1 x B1 1920 x 20 x 3mm ID 20799
2 x B2 2156 x 90 x 16mm ID 71514
2 x B3 800 x 45 x 18mm ID 24796
1 x B4 910 x 45 x 18mm ID 35734
2 x B5 1791 x 45 x 18mm ID 70458
12 x B6 2100 x 45 x 18mm ID 19547
2 x B7 2159 x 45 x 18mm ID 21483
1 x B8 300 x 95 x 18mm ID 19130
4 x B9 480 x 95 x 18mm ID 20930
4 x B10 565 x 95 x 18mm ID 15498
4 x B11 1250 x 95 x 18mm ID 15722
4 x B12 2100 x 95 x 18mm ID 11427
4 x B13 2300 x 95 x 18mm ID 16177
2 x B14 1875 x 190 x 26mm ID 70457
2 x B15 2650 x 190 x 26mm ID 70497
2 x B16 800 x 58 x 28mm ID 15493
4 x B17 1940 x 58 x 28mm ID 15504
1 x B18 785 x 36 x 36mm ID 70459
3 x B19 2043 x 36 x 36mm ID 70491
3 x B20 2245 x 36 x 36mm ID 70492
10 x B21 2345 x 60 x 40mm ID 39752
1 x A1 400 x 95 x 18mm ID 27167
4 x C1 60 x 36 x 36mm ID 5512
25 x M1 1370 x 96 x 19mm ID 70453
25 x M2 1845 x 96 x 19mm ID 18474
42 x M3 2590 x 96 x 19mm ID 70496
3 x W1 447 x 121 x 38mm ID 70466
16 x W2 600 x 121 x 38mm ID 70467
17 x W3 810 x 121 x 38mm ID 20634
1 x W4 2195 x 121 x 38mm ID 70501
35 x W5 2231 x 121 x 38mm ID 21463
24 x W6 3290 x 121 x 38mm ID 70460
3 x W7 447 x 121 x 38mm ID 70462
13 x W8 2083 x 121 x 38mm ID 70461
16 x W9 297 x 121 x 38mm ID 26724
1 x W10 600 x 121 x 38mm ID 70470
1 x W11 2231 x 121 x 38mm ID 21866
1 x G1 2195 x 308 x 38mm ID 70500
1 x G2 2231 x 310 x 38mm ID 70498
1 x G3 2231 x 310 x 38mm ID 70499

5
29.02.16 Technische Änderungen, Druckfehler und Irrtümer vorbehalten
Teileliste
Saunahaus Melina 40
70434
2 x P1 175 x 95 x 54mm ID 63030
1 x P2 1370 x 95 x 54mm ID 70454
1 x P3 1843 x 95 x 54mm ID 22596
2 x N1 2189 x 918 x 55mm ID 21465
1 x E1 1850 x 110 x 26mm ID 26480
2 x E2 555 x 45 x 45mm ID 40301
2 x E3 1100 x 45 x 45mm ID 40302
2 x L1 2156 x 550 x 90mm ID 52068
1 x U1 940 x 38 x 28mm ID 43432
2 x U2 1830 x 38 x 28mm
2 x
7,5m
ID 3710
10m ID 14025
1 x D1 ID 4526
1 x D2 ID 26500
1 x D3 ID 68247
90 x 4 x 30mm ID 3686
200 x 4 x 35mm ID 3687
350 x 4 x 40mm ID 21925
170 x 4 x 50mm ID 3688
30 x 4,5 x 80mm ID 9204
20 x 6 x 60mm ID 14014
10 x 4 x 70mm ID 3689
80 x 6 x 90mm ID 26715
10 x 6 x 100mm ID 11749
90 x 4,5 x 40mm ID 26285
60 x ID 26116
8 x ID 21292
2 x ID 62656
700 x ID 5621
500 x ID 3948
1 x ID 26183
1 x ID 26496
6 x S1 ID 46403
1 x ID 15979

629.02.16 Technische Änderungen, Druckfehler und Irrtümer vorbehalten

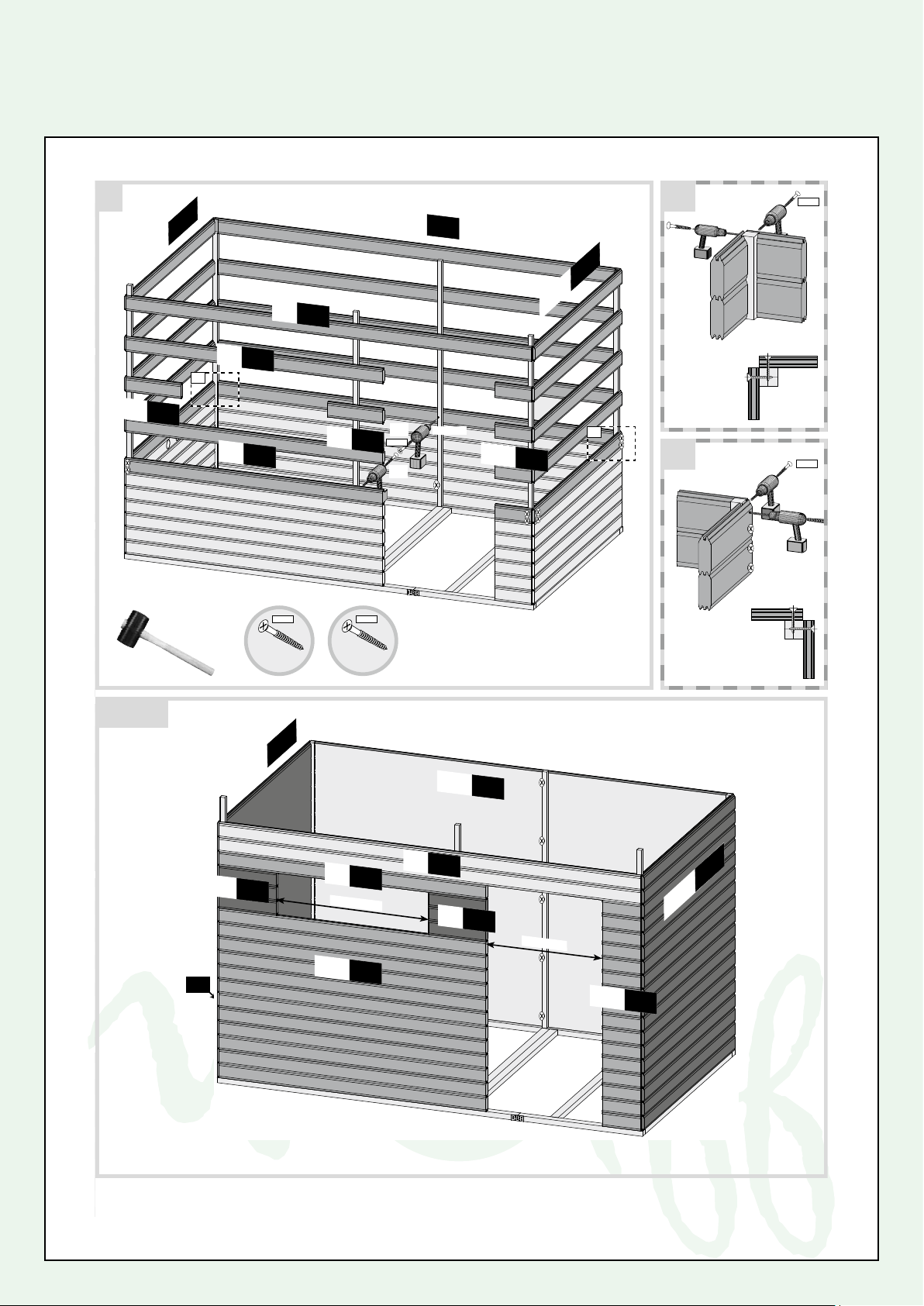

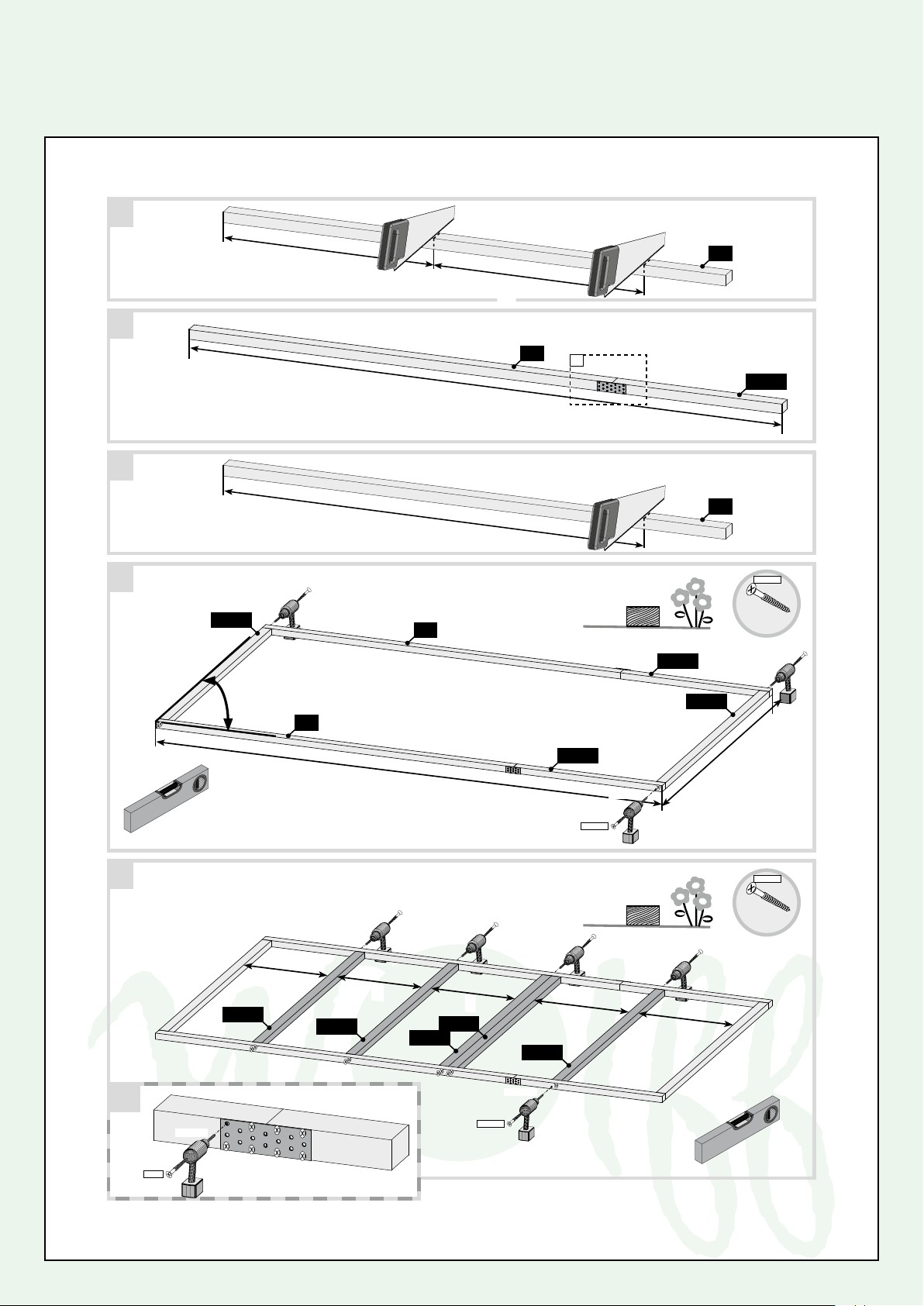

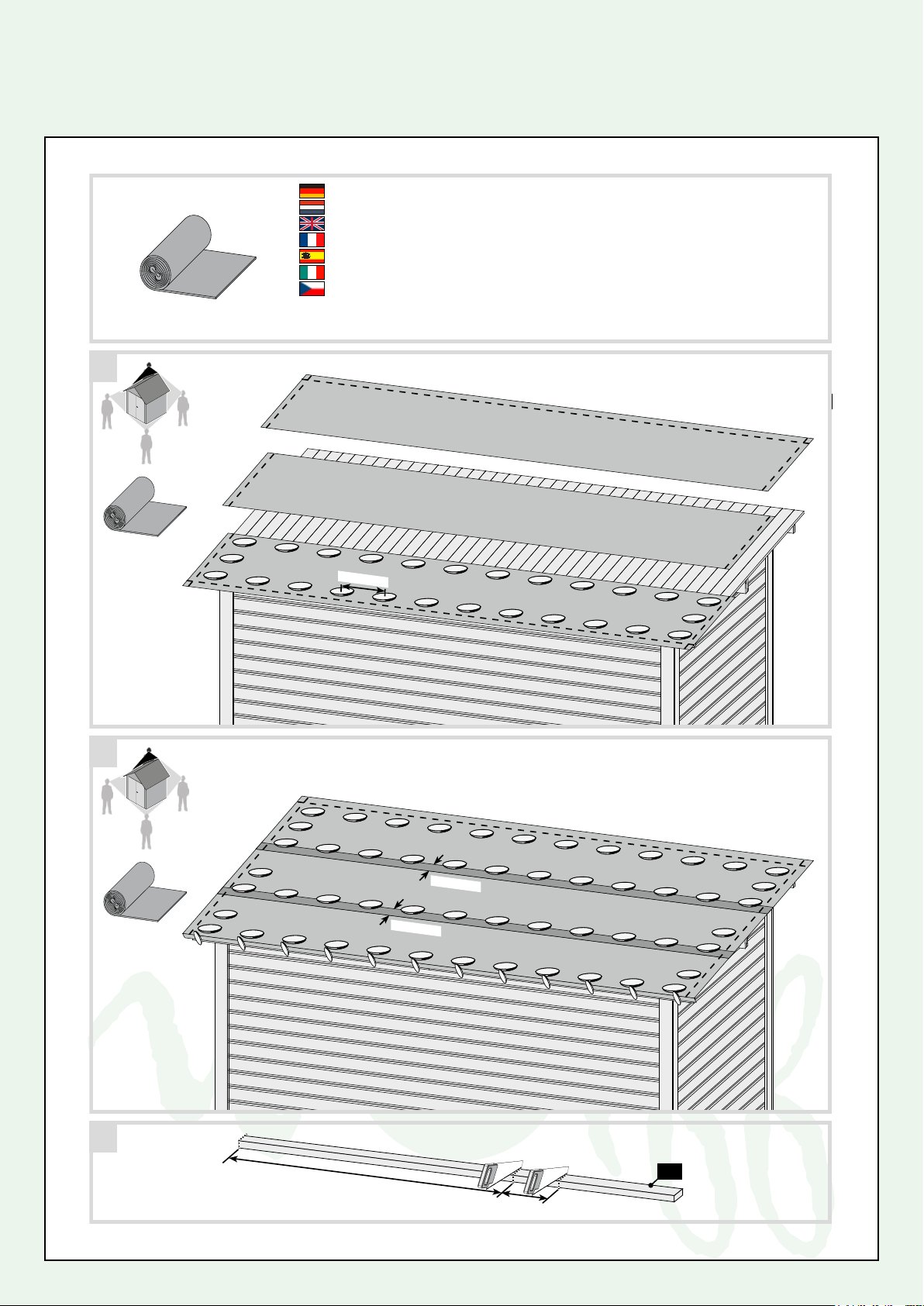

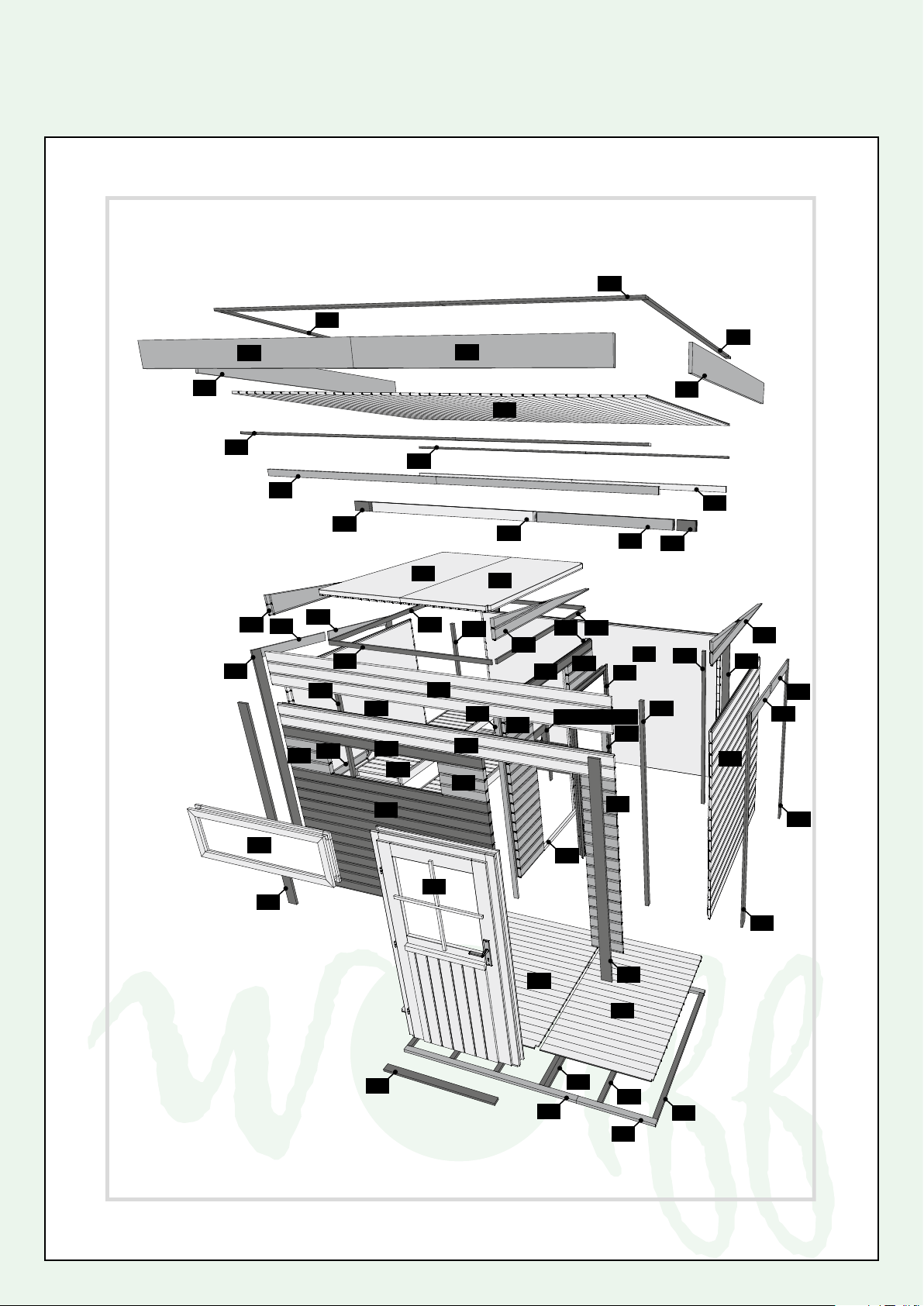

Aufbau
Saunahaus Melina 40
B 6
B 15
B 6
B 20
B 17
P 1
B 20
B 19
B 7
B 5
W 11
B 21
B 21
B 21
B 21
B 21
M 1
M 2
M 3
B 14
B 14
B 15
P 3
P 2 P 1
N 1 N 1
B 7
B 4
G 1
G 3
G 2
W 6
W 6
W 8
W 7
W 1
W 8
W 6
W 5
W 5
W 9
W 4
W 2
W 3
B 19
B 19
B 9+B 10+B 3+B 16
L 1
B 13
B 12
B 13
B 13
B 12
B 6
B 6
B 6
D 1
D 3
B 18
B 17
B 11
B 11
B 11
B 11
D 2
B 6
B 6
B 13

7

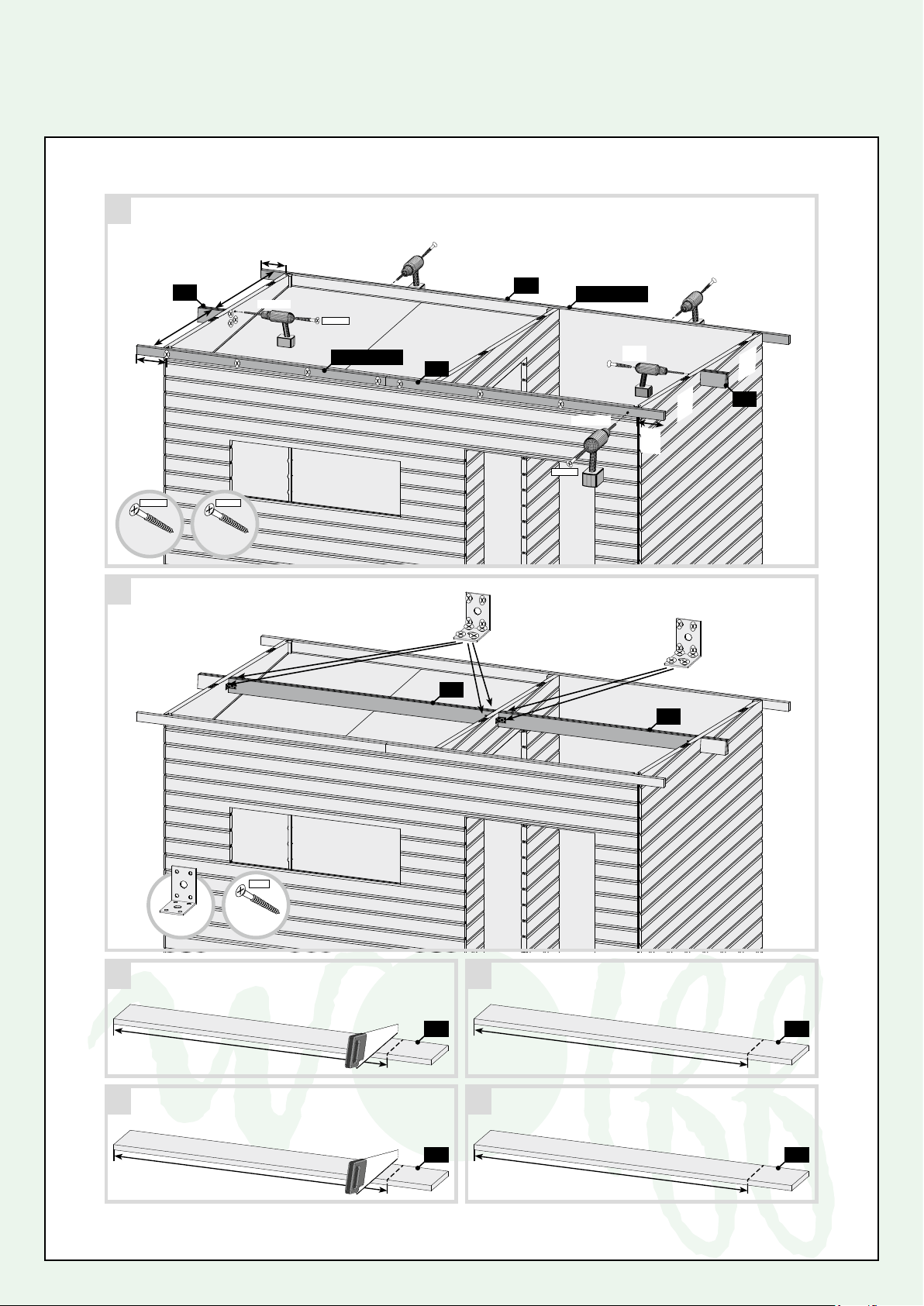

29.02.16 Technische Änderungen, Druckfehler und Irrtümer vorbehalten
Aufbau
Saunahaus Melina 40
2x
4x
2x
2x
01
1x
B 21
!!! A=B=C !!!
02 2x
B 21
B 21 = A
A
03 7x
B 21
B
A
3320 mm
!
04
ca 60mm
ca 40mm
4,5×80
8x
90°
3320 mm
2260 mm
B 21 = B
B 21
B 21 = A
B 21
B 21 = A
B 21 = B
!
05
ca 60mm
ca 40mm
4,5×80
20x
2x
2x
621 mm 621 mm
ABC
Ø3mm
4,5×80
Ø3mm
4,5×80
02.1
4x30
Ø3mm
02.1
B 21 = B
B 21 = B
B 21 = B
B 21 = B
B 21 = B

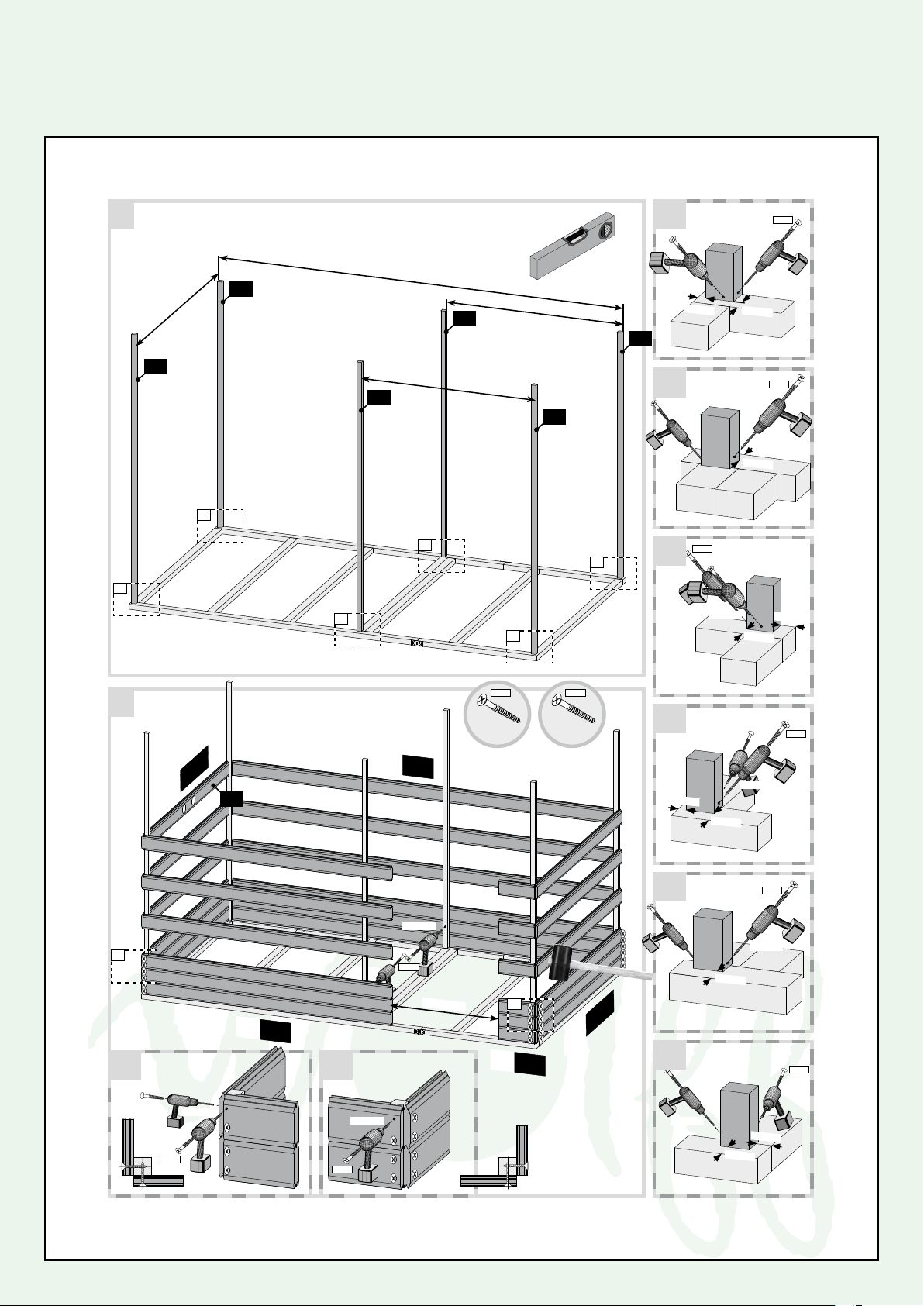

829.02.16 Technische Änderungen, Druckfehler und Irrtümer vorbehalten
Aufbau
Saunahaus Melina 40
06
!
06.1
15mm
4x50
Ø3mm
10mm
15mm
15mm
Ø3mm
4x50
B 19
B 19
B 20
06.1
3290mm
2231mm
B 20
06.3
06.4
06.6
14mm
14mm
4x50
Ø3mm
15mm
10mm
4x50
Ø3mm
07
07.1
Ø3mm
4×40
4×40
Ø3mm
1427mm
1427mm
B 19
B 20
06.2
06.5
6.
5.
4.
3.
2.
1.
6x
W 8
6x
W 9
6x
W 6
5x
W 5
5x
W 5
W 11
!
07.1
07.2
Ø3mm
4×70
07.2
06.2
06.3
06.4
06.5
06.6
Ø3mm
4x50
33mm
Ø3mm
4x50
33mm
4×70
2x
4×40
48x
910mm

9
29.02.16 Technische Änderungen, Druckfehler und Irrtümer vorbehalten
Aufbau
Saunahaus Melina 40
W 11
Ø3mm
4×40
Ø3mm
4×40
08.1
08
6x
W 8
1x
W 8
3x
W 1
3x
W 7
2x
W 6
12x
W 6
12x
W 5
12x
W 5
!
08.2
08.1
08.2
07+08
18x
W 6
12x
W 8
3x
W 7
3x
W 1
1x
W 8
2x
W 6
17x
W 5
18x
W 5
4×40
192x
10x
W 9
16x
W 9
1190mm
Ø3mm
4×70
4×70
8x
4x
4x
910mm

10 29.02.16 Technische Änderungen, Druckfehler und Irrtümer vorbehalten

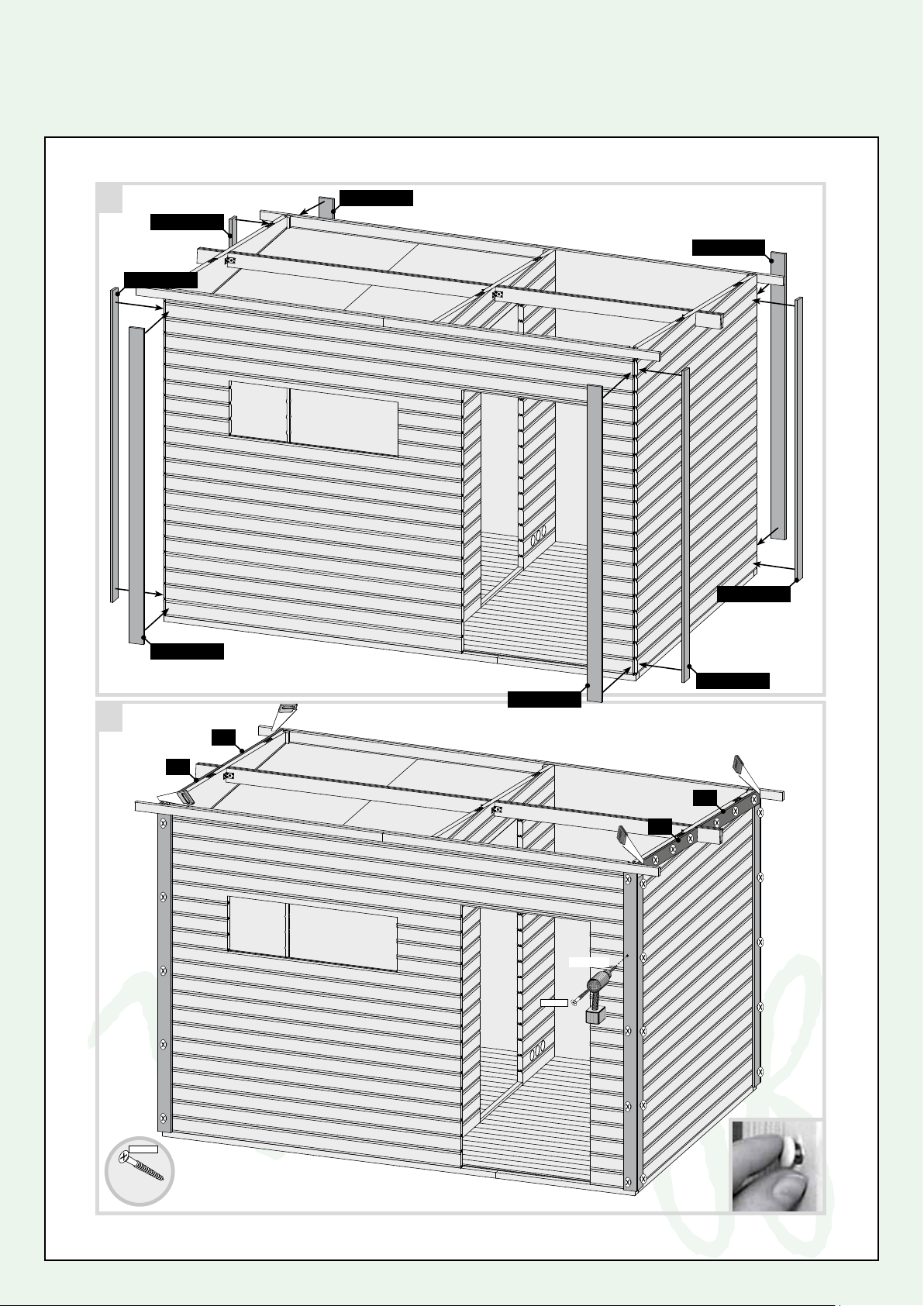

Aufbau
Saunahaus Melina 40
09.1
09
B 6
Ø3mm
4×35
35mm
23mm 23mm
B 6
B 6
35mm
1835mm
385mm
09.1
4×35
72x
B 6

11
29.02.16 Technische Änderungen, Druckfehler und Irrtümer vorbehalten
Aufbau
Saunahaus Melina 40
10
!!! A=B !!!
!!! C=D !!!
D
C
A
B
D
C
A
B
11
16x
W 2
17x
W 3
W 4
W 10
Ø3mm
4×50
!4×50
72x
12
12.1 12.412.2 12.3
M 2
M 1
12.2 12.2 12.3
12.2 12.4
12.1
B 18

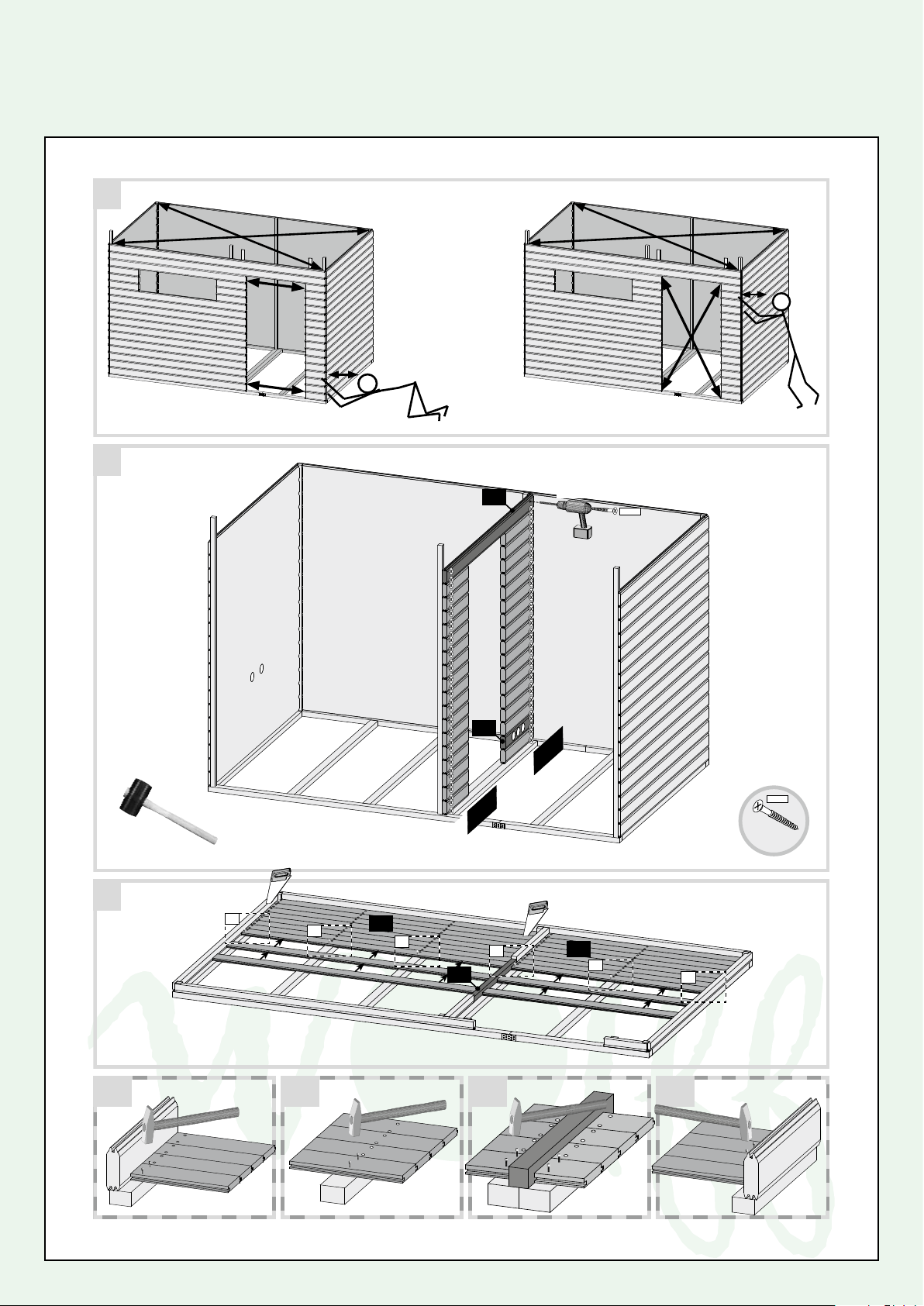

12 29.02.16 Technische Änderungen, Druckfehler und Irrtümer vorbehalten
Aufbau
Saunahaus Melina 40
15.1
332mm
15
B 5
B 7
B 5
B 7
15.1
16.1
16
Ø3mm
4×35
4×35
16x
16.2
16.2
16.1
!
130mm
13
Ø3mm
4×50
14
Ø3mm
4×50
Ø3mm
4×50

13
29.02.16 Technische Änderungen, Druckfehler und Irrtümer vorbehalten
Aufbau
Saunahaus Melina 40
17.1
4x50
Ø3mm
20.1
4x50
Ø3mm
19.1
N 1
A
A
18
B 1
N 1
N 1
A
AA
A
AA
AA
17.1-1
17
17.1-2
19
20
N 1
6x
3x
20.1
19.1

14 29.02.16 Technische Änderungen, Druckfehler und Irrtümer vorbehalten
Aufbau
Saunahaus Melina 40
24
26
25
21
5x
G 2
22
4x50
Ø3mm
G 2
G 1
G 3
4x50
3x W 6
W 6
Bündig!
Afeurement!
Gelijk!
Aras!
Flush!
Combacia!
2x
23
1740mm
B 17
4×50
18x
4×50
18x
1873mm
22.1 B 20
22.1
Ø3mm

15
29.02.16 Technische Änderungen, Druckfehler und Irrtümer vorbehalten
Aufbau
Saunahaus Melina 40
24
4,5x40
Ø3mm
B 17
B 17 = 1740mm
B 17
B 17 = 1740mm
Ø5mm
6×100
4x
4x
A
B
A
B
C
C
D
D
4x
P 1
P 1
!!! A=B !!!
!!! C=D !!!
2x
26
1957mm
B 12
2x
27
1982mm
B 12
2x
28
2180mm
B 13
2x
29
2217mm
B 13
25
P 3
P 2
8x
4×35
64x
!
4,5×40
16x
6×100
8x

16 29.02.16 Technische Änderungen, Druckfehler und Irrtümer vorbehalten
Aufbau
Saunahaus Melina 40
B 11
B 11
B 11
B 11
Ø3mm
4,5x40
31
30
B 13 = 2180 mm
B 13 = 2217 mm
B 13 = 2217 mm
B 13 = 2180 mm
B 12 = 1957 mm
B 12 = 1982 mm
B 12 = 1982 mm
B 12 = 1957 mm
!
4,5×40
52x

17
29.02.16 Technische Änderungen, Druckfehler und Irrtümer vorbehalten
Aufbau
Saunahaus Melina 40
36
E 1
1640 mm
34 2x
4x35
B 10
B 10
B 9
B 9
Ø3mm
4x
35
4×35
16x
4×35
Ø3mm
B 16
B 16
B 3
195mm
B 3
4×35
16x
33
Ø3mm
4×35
B 6 = 1850mm
33.1
33.2
A
A
738mm
33.1 33.2
B 6 = 1850mm
2x
1850 mm
B 6
32

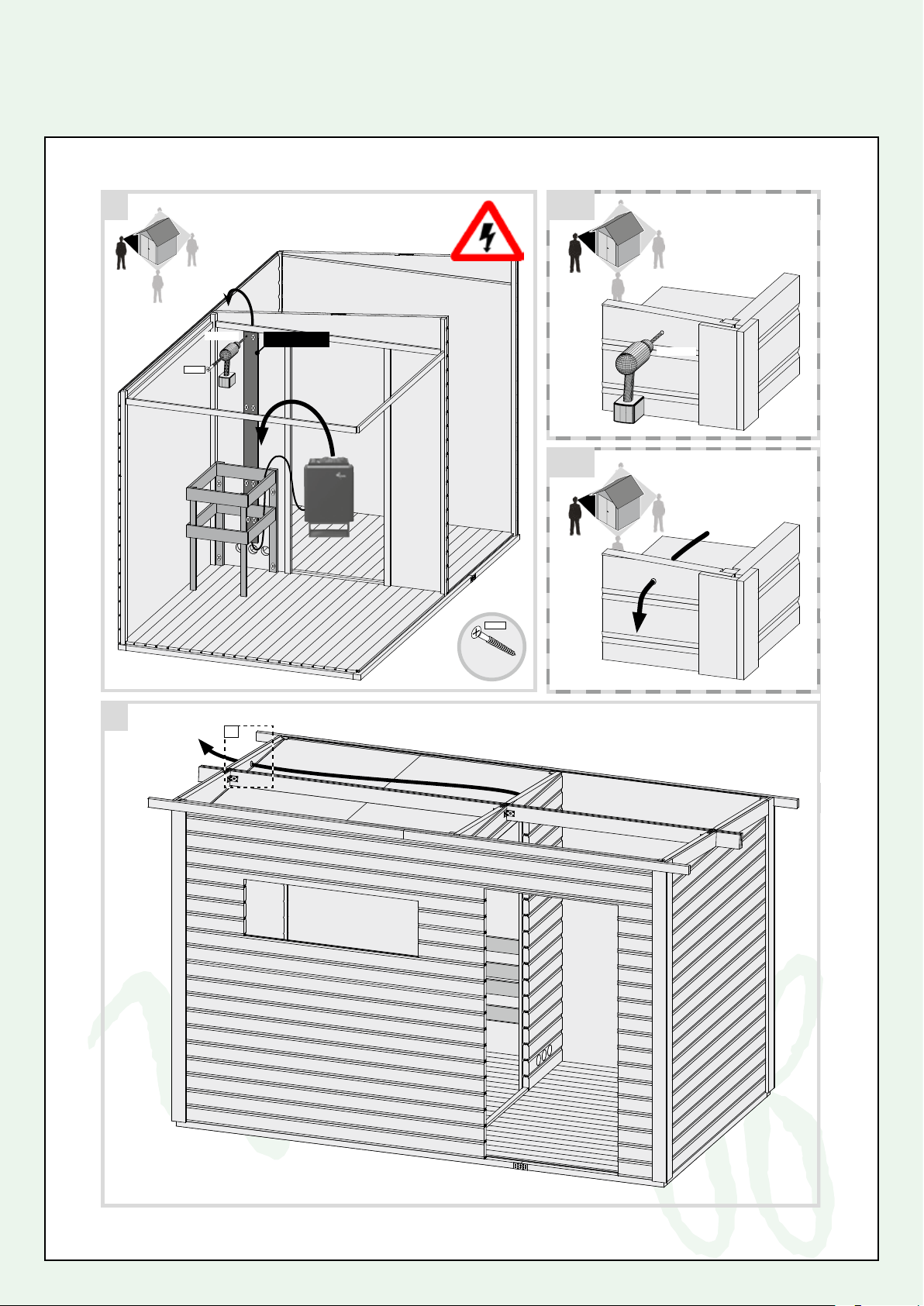

18 29.02.16 Technische Änderungen, Druckfehler und Irrtümer vorbehalten
Aufbau
Saunahaus Melina 40
39.1
39
40
37
E 1 = 1640mm
4×50
Ø3mm
4×50
12x
38
38.1-1
38.1-2
Ø15mm
38.1

19
29.02.16 Technische Änderungen, Druckfehler und Irrtümer vorbehalten
Aufbau
Saunahaus Melina 40
39.1 39.2
ca19,5cm
M 3
Bündig!
Afeurement!
Gelijk!
Aras!
Flush!
Combacia!
39.1
39.2
39.3
39
39.3
40
Bündig!
Afeurement!
Gelijk!
Aras!
Flush!
Combacia!

20 29.02.16 Technische Änderungen, Druckfehler und Irrtümer vorbehalten
Aufbau
Saunahaus Melina 40
1580 mm 445mm
B 6
ca 10cm
43 3x
Die Eindeckung muss spätestens nach 2 Monaten durch ein geeignetes Produkt ergänzt werden
De vervanging mag niet later zijn dan twee maanden aangevuld met een geschikt product
The replacement must be no later than two months supplemented by a suitable product
Le remplacement ne doit pas être plus tard deux mois complétés par un produit adapté
El reemplazo debe ser no más tarde de dos meses complementan con un producto adecuado
La sostituzione deve essere entro e non oltre due mesi completate da un prodotto adatto
Pokrytí střechy musí být nejpozději po 2 měsících nahrazeno vhodným produktem.
Für die dauerhafte Eindeckung empfehlen wir die selbstklebende Bitumendachbahn aus unserem
Sortiment. Die erforderliche Menge für dieses Produkt ist 3 Rollen (Artikelnummer 68589).
42
ca 10cm
ca 10cm
41
B 6 = 445mm
