wor(l)d HELO Extense User manual

USER GUIDE
Model：extense

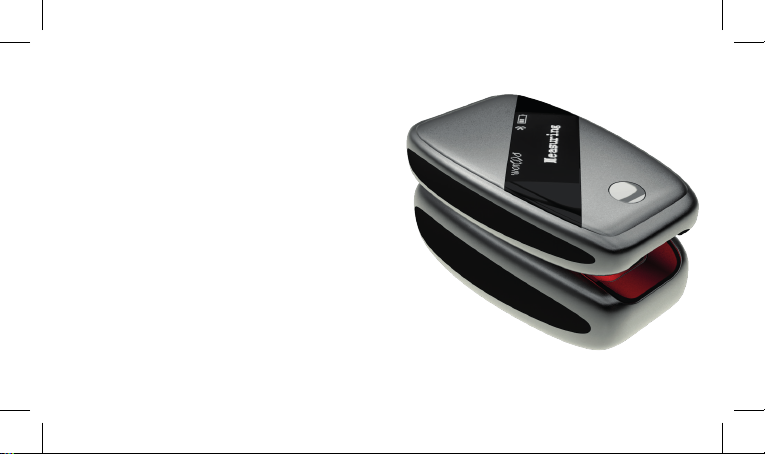

Congratulations on your new HELO Extense!
The non-invasive device for blood sugar level
measurement.
Thanks to sophisticated technology and the use of
certified medical sensors, Helo Extense is an inno-
vative device that allows you to take an easy blood
sugar level measurement while avoiding the pain
caused by pricking your finger with other methods of
measurement.
USER GUIDE - EN

BOX CONTENTS
HELO Extense box contents:
• Device
• Cloth for maintenance and cleaning
• User Guide
• Micro-USB charging cable
USER GUIDE - EN

DISPLAY AND BUTTONS
The multi-function button allows you to switch the
device from on/off.
HELO Extense is equipped with a monochrome
DOT-LCD display that allows you to read and see
information and settings:
• Recharge Icon
A charging icon appears on the display when the
device is connected to the charging cable and
battery is charging.
• Battery Icon
This icon shows the current battery level on the
display.
USER GUIDE - EN

NOTE: The Extense display does not show the
measurement details. Please refer to the app to
view the measurements details and information.
• Bluetooth Icon
The Bluetooth icon that appears on the display
can show two operation status:
- Flashing; when the device is on but is not
paired/connected to a smartphone.
- Fixed; when HELO Extense is currently paired/
connected to a smartphone.
• Messages
The display shows the status of the Measure-
ment in progress and firmware update procedu-
res during the execution of these operations.
USER GUIDE - EN

USE
• App download
To use your Helo Extense properly, you need to
use one of the compatible apps.
All the compatible Apps are available at
www.heloappstore.com
USER GUIDE - EN

• Measurement Tips
In order to perform a measurement correctly
with your HELO Extense, you need to follow these
simple tips.
Since the device comes equipped with several
measurement sensors, allocated explicitly inside
the device, to ensure correct detection, you must
USER GUIDE - EN
place your finger inside the device following the
natural conformation and frame of the device.
Make sure your finger covers all the sensors
located on the bottom, on the left side, and the
finger socket, as shown in the illustration.
SENSORS

CARE AND MAINTENANCE
HELO EXTENSE is a simple-to-use device that
requires no special maintenance.
It is good practice to follow some tips:
• Wash hands thoroughly before measuring.
• Periodically clean the device with the supplied
cloth.
• Do not insert objects into the sensor compart-
ment.
• Do not force the opening beyond the allowed
limit.
• Do not use charging cables or power supplies
different from the following indicated require-
ments.
• Do not expose the device to water.
TECHNICAL INFORMATION
Product Name: Helo Extense
Product type: Electronic Device
Product weight: 0.06kg
Product dimensions
(L x W x H): 37.98*65*33.56mm
Box weight: 0.4kg
Box dimensions
(L x W x H): 130*75*40mm
Materials: ABS/PC
Color: Silver
USER GUIDE - EN

Battery:
Li-ion Polymer, RZXS502548-600mAh
Charging method: USB cable, DC4.4~10.2V,
250mA.
Battery life:
- Standby: 2 days (operating display and BLE)
- Normal use: 10 days (1 hour/day - switching on
and off using the operating button after each
use).
Other:
Connection: Bluetooth 4.1
Operation: white light indicators on OLED display,
128X64 pixels.
USER GUIDE - EN
Chipset: Toshiba MCU TZ1201
APP version: Android - iOS (Bluetooth connection
required)
Note: Extense is equipped with a sophisticated software able
to self-adjust the functioning and to calibrate the sensors be-
fore making any measurement, analyzing the user skin type.
The estimated time for this calibration can vary from 10 se-
conds to a minute, during this operation the device indicates
the operating status. The user requires no additional action
at this stage, but wait for the process to complete itself.

FCC Statement
Changes or modifications not expressly approved by the party responsible for compliance could void the
user's authority to operate the equipment.
This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant
to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful
interference in a residential installation. This equipment generates uses and can radiate radio frequency
energy and, if not installed and used in accordance with the instructions, may cause harmful interference
to radio communications. However, there is no guarantee that interference will not occur in a particular
installation. If this equipment does cause harmful interference to radio or television reception, which can
be determined by turning the equipment off and on, the user is encouraged to try to correct the
interference by one or more of the following measures:
-- Reorient or relocate the receiving antenna.
-- Increase the separation between the equipment and receiver.
-- Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
-- Consult the dealer or an experienced radio/TV technician for help
This device complies with part 15 of the FCC rules. Operation is subject to the following two conditions
(1)this device may not cause harmful interference, and (2) this device must accept any interference
received, including interference that may cause undesired operation.

IC Statement
This device complies with Industry Canada’s licence-exempt RSSs. Operation is subject to the
following two conditions:
(1) This device may not cause interference; and
(2) This device must accept any interference, including interference that may cause
undesired operation of the device.
The term “IC: “ before the certification/registration number only signifies that the Industry Canada
technical specifications were met. This product meets the applicable Industry Canada technical
specifications.
Le présent appareil est conforme aux CNR d'Industrie Canada applicable aux appareils radio
exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) l'appareil ne doit
pas produire de brouillage,
et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage
est susceptible d'en compromettre le fonctionnement

Complimenti per aver acquistato Helo
Extense, il dispositivo non invasivo per la
misurazione dello zucchero nel sangue.
Grazie ad una sofisticata tecnologia e l’uso di
sensori medici certificati, Helo Extense è un
dispositivo innovativo che consente una facile
misurazione dello zucchero nel sangue evitando
il dolore causato dalle punture alle dita.
GUIDA UTENTE - IT

CONTENUTO DELLA CONFEZIONE
Il box di HELO Extense contiene
• Dispositivo
• Panno per manutenzione e pulizia
• Manuale Operativo
• Cavo di ricarica micro-usb
GUIDA UTENTE - IT

DISPLAY E PULSANTI
Il tasto multifunzione permette di accendere e
spegnere il device.
HELO Extense è dotato di un display DOT-LCD mo-
nocromatico che consente di leggere e visualizzare
informazioni e impostazioni:
• Icona di ricarica
Una icona di ricarica appare sul display quando il
dispositivo è collegato al cavo di ricarica.
• Icona batteria
Una icona appare sul display per mostrare il livello
di ricarica della batteria
GUIDA UTENTE - IT

NOTA: Il display di Extense non riporta i dettagli
della misurazione effettuata. Occorre fare
riferimento all’app per visualizzare i dettagli delle
misurazioni effettuate.
• Icona Bluetooth
L’icona del bluetooth che appare sul display, può
mostrare due stati di operatività ed essere:
- Lampeggiante; quando il dispositivo è acceso
ma non è collegato allo smartphone
- Fissa; quando HELO Extense è correttamente
connesso ad un dispositivo mobile.
• Messaggi
Il display visualizza lo stato di Misurazione in cor-
so ed eventuale procedura di aggiornamento del
firmware durante l’esecuzione di tali operazioni.
GUIDA UTENTE - IT

UTILIZZO
• Download App
Per consentire ad Helo Extense di operare
correttamente è necessario utilizzare una delle
app compatibili.
Tutte le Apps compatibili sono disponibili su
www.heloappstore.com
GUIDA UTENTE - IT

• Consigli per la misurazione
Per poter effettuare correttamente una misu-
razione utilizzando Helo Extense, è necessario
seguire alcune semplici consigli di utilizzo.
Poiché il dispositivo è dotato di numerosi sensori
di misurazione, disposti in maniera specifica
all’interno del device, per poter assicurare una
GUIDA UTENTE - IT
corretta rilevazione occorre posizionare il dito
all’interno del dispositivo seguendo la naturale
conformazione del dispositivo, assicurandosi cosi
di coprire tutti i sensori che si trovano sul fondo,
sul lato sinistro e sull’alloggimanto del dito, come
mostrato nella figura di esempio.
SENSORI

CURA E MANUTENZIONE
HELO EXTENSE è un dispositivo semplice da usare
che non richiede particolare manutenzione.
È buona norma seguire alcuni consigli:
• Lavare accuratamente le mani prima della
misurazione;
• Pulire periodicamente il dispositivo con il panno
in dotazione;
• Non introdurre oggetti nel comparto sensori;
• Non forzare l’apertura oltre il limite consentito;
• Non utilizzare cavi di ricarica o alimentatori che
non rispettino i requisiti indicati al punto 5;
• Non esporre il device all’acqua.
INFORMAZIONI TECNICHE
Nome del prodotto: Helo Extense
Tipologia di prodotto: Dispositivo Elettronico
Peso del prodotto: 0.06kg
Dimensioni del prodotto
(L x W x H): 37.98*65*33.56mm
Peso della confezione: 0.4kg
Dimensioni della confezione
(L x W x H): 130*75*40mm
Materiali: ABS/PC
Colore: Silver
GUIDA UTENTE - IT
