Worcraft RH15-40X User manual

Vŕtacie a sekacie kladivo
Vrtací a sekací kladivo
SK
CZ
Fúró és vágó kalapács
Ciocan rotopercutor
HU
RO
Rotary hammer
EN
RH15-40X
C4002
∙ Preklad originálného návodu na použitie
∙ Překlad originálním návodu k použití
∙ Az eredeti használati útmutató fordítása
∙ Traducerea manualului de utilizare original.
∙ Instruction manual
∙ Übersetzung der Original-Gebrauchsanweisung
∙ Tłumaczenie oryginalnej instrukcji uzytkowania
Bohrhammer
DE
PL
Młot udarowo-obrotowy

VŔTACIE A SEKACIE KLADIVO
POUŽITIE
Tento výrobok je určený na príklepové vŕtanie do betónu, tehál, kameňa, dreva, plastu, kovu a rovnako aj na
skrutkovanie (použité špeciálne príslušenstvo). Príklepový systém v tomto výrobku prevyšuje tradičnú ručnú
vŕtačku pri vŕtaní do betónu. Tento výrobok je určený na používanie v kombinácii so všetkými štandardami
SDS-max® príslušenstvo.
Zariadenie používajte iba na predpísané účely. Akékoľvek iné použitie je považované ako prípad nesprávneho
použitia. Používateľ/obsluha a nie výrobca bude zodpovedný za akékoľvek poškodenie, alebo zranenia
spôsobené týmto nesprávaným používaním. Pamätajte si, že toto zariadenie nebolo navrhnuté pre komerčné
alebo priemyselné používanie. Záruka nebude platná pokiaľ bude zariadenie používané na komerčné,
priemyselné alebo podobné účely.
TECHNICKÉ PARAMETRE
NAPÄTIE / FREKVENCIA
230 V / 50 Hz
PRÍKON
1 500 W
OTÁČKY BEZ ZÁŤAŽE
590 min-1
POČET PRÍKLEPOV
4000 min-1
ENERGIA PRÍKLEPU
10 J
UPÍNANIE
SDS-max®
MAX. PRIEMER VŔTANIA
oceľ
betón
drevo
16 mm
40 mm
40 mm
VIBRÁCIE
Príklepové vŕtanie do betónu
14,776 m/s2
Sekanie
15,955 m/s2
HLADINA AKUSTICKÉHO VÝKONU (LWA)
102,6 dB(A) Odchýlka (K) = 3 dB(A)
HLADINA AKUSTICKÉHO TLAKU (LpA)
88,6dB(A) Odchýlka (K) = 3 dB(A)
HMOTNOSŤ
7,4 kg
ČASTI VÝROBKU
1
ON / OFF Prepínač
7
Uhlík
2
Otvor pre dopĺňanie maziva
8
Kľúč
3
SDS MAX Skľučovadlo
9
Tuba s mazivom
4
Prídavná rukoväť
10
Vrták do betónu
5
Prepínač pracovného režimu
11
Špicatý sekáč
6
Kryt držiaka uhlíkov
VYSVETLIVKY SYMBOLOV
Všeobecné upozornenie na nebezpečenstvo.
Prečítajte si návod na použitie.

Nevyhadzujte do bežného domového odpadu. Namiesto toho, ekologicky prijateľnou
cestou sa obráťte na recyklačne strediska. Prosím venujte starostlivosť ochrane životného
prostredia.
Výrobok je v súlade s platnými európskymi smernicami a bola vykonaná metóda
hodnotenia zhody týchto smerníc
Používajte ochranné pracovné okuliare.
Noste ochranné rukavice.
Noste chránič sluchu.
Noste ochrannú dýchaciu masku.
Ochrana dvojitou izoláciou II. Nie je potrebné uzemnenie.
Pri vykonávaní opráv stroj nesmie byť zapojený do elektrickej zásuvky.
VŠEOBECNÉ BEZPEČNOSTNÉ POKYNY PRE ELEKTRICKÉ NÁRADIE
Prečítajte si bezpečnostné upozornenia, inštrukcie, vyobrazenia a technické údaje poskytované s týmto
elektrickým náradím. Porušenie dodržiavania všetkých inštrukcií uvedených ďalej v texte môže mať za
následok úraz elektrickým prúdom, požiar a/alebo ťažké ublíženie na zdraví.
1) BEZPEČNOSŤ PRACOVNÉHO PROSTREDIA
- Pracovisko je potrebné udržiavať v čistote a dobre osvetlené. Neporiadok a tmavé priestory bývajú príčinou
nehôd.
- Nepoužívajte elektrické náradie v prostredí, kde hrozí nebezpečenstvo výbuchu, kde sa vyskytujú horľavé
kvapaliny, plyny alebo prach. V elektrickom náradí vznikajú iskry, ktoré môžu zapáliť prach alebo výpary.
- Pri používaní elektrického náradia zabráňte v prístupe deťom a ďalším osobám. Ak budete rušení, môžete
stratiť kontrolu nad vykonávanou činnosťou.
2) ELEKTRICKÁ BEZPEČNOSŤ
- Vidlica napájacieho kábla elektrického náradia musí zodpovedať sieťovej zásuvke. Nikdy akýmkoľvek
spôsobom neupravujte el. prívodný kábel. Náradie, ktoré má na vidlici prívodnej šnúry ochranný kolík, nikdy
nepripájajte rozdvojkami alebo inými adaptérmi. Nepoškodené vidlice a zodpovedajúce zásuvky znížia
nebezpečenstvo úrazu elektrickým prúdom. Poškodené alebo zamotané prívodné káble zvyšujú
nebezpečenstvo úrazu elektrickým prúdom. Ak sa sieťová šnúra poškodí, musí sa nahradiť osobitou sieťovou
šnúrou, ktorú možno dostať u výrobcu alebo jeho obchodného zástupcu.
- Obsluha sa nesmie telom dotýkať uzemnených predmetov, ako je napr. potrubie, teleso ústredného
vykurovania, sporáky a chladničky. Nebezpečenstvo úrazu elektrickým prúdom je väčšie, ak je vaše telo
spojené zo zemou.
- Nevystavujte elektrické náradie dažďu, vlhku alebo vode. Elektrického náradia sa nikdy nedotýkajte
mokrými rukami. Elektrické náradie nikdy neumývajte pod tečúcou vodou ani ho neponárajte do vody.
- Kábel sa nesmie nadmerne zaťažovať. Kábel nikdy nepoužívajte na prenášanie, ťahanie alebo vyťahovanie
vidlice elektrického náradia. Kábel nesmie byť vystavený pôsobeniu tepla, oleja, ostrých hrán alebo
pohyblivých dielov. Poškodené alebo zapletené káble zvyšujú riziko úrazu elektrickým prúdom.
- Nikdy nepracujte s náradím, ktoré má poškodený el. kábel príp. vidlicu, alebo spadlo na zem a je akýmkoľvek
spôsobom poškodené.
- Pri používaní elektrického náradia vo vonkajšom prostredí používajte predlžovací kábel vhodný na vonkajšie
použitie. Používanie šnúry vhodnej na vonkajšie použitie znižuje riziko úrazu elektrickým prúdom
- Ak používate elektrické náradie vo vlhkých priestoroch, používajte napájanie chránené prúdovým chráničom
(RCD).Používanie RCD obmedzuje nebezpečenstvo úrazu elektrickým prúdom. Pojem „prúdový chránič

(RCD)“ môže byť nahradený pojmom „hlavný istič obvodu (GFCI)“ alebo „istič unikajúceho prúdu (ELCB)“.
- Držte el. ručné náradie výlučne za izolované plochy určené na uchopenie, pretože pri prevádzke môže dôjsť
ku kontaktu rezacieho či vŕtacieho príslušenstva so skrytým vodičom alebo vlastnou šnúrou.
3) BEZPEČNOSŤ OSÔB
- Pri používaní elektrického náradia buďte pozorní a ostražitý, venujte maximálnu pozornosť činnosti, ktorú
práve prevádzate. Sústreďte sa na prácu. Nepracujte s elektrickým náradím ak ste unavení, alebo ste pod
vplyvom drog, alkoholu alebo liekov. Aj chvíľková nepozornosť pri používaní elektrického náradia môže viest
k vážnemu poraneniu osôb. Pri práci s el. náradím nejedzte, nepite a nefajčite.
- Používajte ochranné pomôcky. Vždy používajte ochranu očí. Používajte ochranné prostriedky odpovedajúce
druhu práce, ktorú prevádzate. Ochranné pomôcky ako napr. respirátor, bezpečnostná obuv s protišmykovou
úpravou, pokrývka hlavy alebo ochrana sluchu, používané v súlade s podmienkami práce, znižujú riziko
poranenia osôb.
- Vyvarujte sa neúmyselnému zapnutiu el. náradia. Neprenášajte el. náradie, ktoré je pripojené k elektrickej
sieti, s prstom na vypínači alebo na spúšti. Pred pripojením k elektrickému napätiu sa uistite, či vypínač alebo
spúšť sú v polohe „vypnuté“. Prenášanie el. náradia s prstom na vypínači alebo pripájanie vidlice el. náradia
do zásuvky zo zapnutým vypínačom môže byť príčinou vážnych úrazov.
- Pred zapnutím el. náradia odstráňte všetky nastavovacie kľúče a nástroje. Nastavovací kľúč alebo nástroj,
ktorý zostane pripevnený k otáčajúcej sa časti elektrického náradia môže byť príčinou poranenia osôb.
- Vždy udržujte stabilný postoj a rovnováhu. Pracujte len tam, kam bezpečne dosiahnete. Nikdy nepreceňujte
vlastnú silu. Nepoužívajte elektrické náradie, ak ste unavení.
- Obliekajte sa vhodným spôsobom. Používajte pracovné oblečenie. Nenoste voľné oblečenie ani šperky.
Dbajte na to, aby sa vaše vlasy, oblečenie, rukavice alebo iná časť Vášho tela nedostala do prílišnej blízkosti
rotujúcich alebo rozpálených časti el. náradia.
- Pripojte el. náradie k odsávaniu prachu. Ak má el. náradie možnosť pripojenia zariadenia na zachytávanie
alebo odsávanie prachu, uistite sa, že došlo k jeho riadnemu pripojeniu a používaniu. Použitie takýchto
zariadení môže obmedziť nebezpečenstvo vznikajúce prachom.
- Pevne upevnite obrobok. Použite stolársku svorku alebo zverák pre upevnenie obrobku, ktorý budete
obrábať.
- Nepoužívajte akékoľvek náradie ak ste pod vplyvom alkoholu, drog, liekov alebo iných omamných či
návykových látok. j) Toto zariadenie nie je určené na použitie osobami (vrátane detí) so zníženými fyzickými,
zmyslovými alebo mentálnymi schopnosťami alebo s nedostatkom skúseností a znalostí, pokiaľ nie sú pod
dozorom alebo nedostali pokyny ohľadom použitia zariadenia od osoby zodpovednej za ich bezpečnosť. Deti
musia byť pod dozorom, aby ste sa uistili, že sa nehrajú so zariadením.
4) POUŽÍVANIE A ÚDRŽBA ELEKTRICKÉHO NÁRADIA
- El. náradie vždy odpojte od el. siete v prípade akéhokoľvek problému pri práci, pred každým čistením alebo
údržbou, pri každom presune a pri ukončení činnosti! Nikdy nepracujte s el. náradím, ak je akýmkoľvek
spôsobom poškodené.
- Ak začne náradie vydávať abnormálny zvuk alebo zápach, okamžite ukončite prácu.
- Elektrické náradie nepreťažujte. Elektrické náradie bude pracovať lepšie a bezpečnejšie, ak s ním budete
pracovať v otáčkach, pre ktoré bolo navrhnuté. Používajte správne náradie, ktoré je určené pre danú činnosť.
Vhodné náradie bude dobre a bezpečne vykonávať prácu, pre ktorú bolo vyrobené.
- Nepoužívajte elektrické náradie, ktoré nemožno bezpečne zapnúť a vypnúť ovládacím vypínačom.
Používanie takého náradia je nebezpečné. Vadný vypínač musí byť opravený certifikovaným servisom.
- Odpojte náradie od elektrickej siete predtým, než začnete prevádzať jeho nastavenie, výmenu príslušenstva
alebo údržbu. Toto opatrenie obmedzí nebezpečenstvo náhodného spustenia.
- Nepoužívané elektrické náradie uschovajte tak, aby bolo mimo dosahu detí a nepovolaných osôb. Elektrické
náradie v rukách neskúsených užívateľov môže byť nebezpečné. Elektrické náradie skladujte na suchom a
bezpečnom mieste.
- Starostlivo udržujte elektrické náradie v dobrom stave. Pravidelne kontrolujte nastavenie pohybujúcich sa
častí a ich pohyblivosť. Kontrolujte či nedošlo k poškodeniu ochranných krytov alebo iných častí, ktoré môžu

ohroziť bezpečnú funkciu elektrického náradia. Ak je náradie poškodené, pred ďalším použitím zaistite jeho
opravu. Mnoho úrazov je spôsobené nesprávnou údržbou elektrického náradia.
- Rezacie nástroje udržujte ostré a čisté. Správne udržované a naostrené nástroje uľahčujú prácu, obmedzujú
nebezpečenstvo úrazu a práca s nimi sa lepšie kontroluje. Použitie iného príslušenstva než toho, ktoré je
uvedené v návode na obsluhu alebo doporučené dovozcom môže spôsobiť poškodenie náradia a byť príčinou
úrazu.
- Elektrické náradie, príslušenstvo, pracovné nástroje atď. používajte v súlade s týmito pokynmi a takým
spôsobom, ktorý je predpísaný pre konkrétne elektrické náradie a to s ohľadom na dané podmienky práce a
druh prevádzanej práce. Používanie náradia na iné účely, než pre aké je určené, môže viesť k nebezpečným
situáciám.
BEZPEČNOSTNÉ POKYNY PRE VŔTACIE A SEKACIE KLADIVÁ
- Pri práci s kladivami používajte ochranu sluchu. Pôsobenie hluku môže mať za následok stratu sluchu.
- Používajte prídavné rukoväte, ktoré Vám boli dodané s náradím. Strata kontroly môže mať za následok
poranenie.
- Pri prevádzke používajte ochranu na oči, aby ste zabránili kontaktu s možnými lietajúcimi čiastočkami.
Používajte ochranné okuliare.
- Chráňte sa pred inhaláciou prachu. Niektoré materiály môžu obsahovať toxické látky. Noste ochranné masky
a pracujte s odsávačom prachu/triesok, keď je to možné.
- Držte ručné elektrické náradie len za izolované plochy rukovätí, keď vykonávate prácu, pri ktorej by sa mohol
použitý pracovný nástroj dostať do kontaktu so skrytým elektrickým vedením alebo s vlastným napájacím
káblom. Kontakt s elektrickým vedením pod napätím môže dostať pod napätie aj kovové časti náradia a to
môže spôsobiť osobe, ktorá nástroj používa, elektrický šok.
- Nepracujte s materiálmi, ktoré obsahujú azbest. Azbest je karcinogénny .
UPOZORNENIE: Pred pripojením náradia ku zdroju energie sa uistite, že napájacie napätie je také isté, ako je
uvedené na typovom štítku nástroja.
- Zdroj energie s vyšším napätím, ako je uvedené na náradí, môže spôsobiť vážne zranenia používateľovi a
taktiež poškodiť samotné náradie.
- Ak máte pochybnosti, nástroj nezapájajte do siete.
Používanie zdroja energie s nižším napätím škodí motoru.
- Plne odmotajte predlžovacie elektrické káble z kotúča, aby ste predišli prehriatiu.
- Pokiaľ je nevyhnutné použiť predlžovací elektrický kábel, uistite sa, že má kábel vhodné
výstupné napätie a že je z elektrického hľadiska, bezpečný.
UPOZORNENIE: Náradie vždy vypnite a odpojte zo zásuvky pred akoukoľvek úpravou alebo údržbou alebo v
prípade výpadku siete.
- Pri práci nástroj vždy držte pevne oboma rukami a zaujmite bezpečný postoj. Elektrické náradie sa
bezpečnejšie ovláda dvomi rukami.
- Pred začatím práce použite vhodné prístroje na vyhľadávanie skrytých elektrickým vedení a potrubí, aby ste
ich nenavŕtali alebo sa obráťte na miestne energetické podniky. Kontakt s elektrickým vodičom pod napätím
môže spôsobiť požiar alebo mať za následok zásah elektrickým prúdom. Poškodenie plynového potrubia
môže mať za následok explóziu. Preniknutie do vodovodného potrubia spôsobí vecnú škodu alebo môže viesť
k zásahu elektrickým prúdom.
- Udržujte napájací kábel v bezpečnej vzdialenosti od pracovného priestoru elektrického náradia.
- Náradie s poškodeným káblom nikdy nepoužívajte. Nedotýkajte sa poškodeného kábla a vytiahnite ho zo
zásuvky, ak je kábel poškodený pri prevádzke. Poškodené káble zvyšujú riziko úrazu elektrickým prúdom.
- Vždy sa uistite, že stojíte na pevnom mieste. Skontrolujte, či nikto nie je pod Vami, keď používate náradie vo
výškach.
- Pre vyššiu bezpečnosť používajte pri práci svorku alebo zverák, kedykoľvek je to možné. - Buďte pripravený
na počiatočný reakčný moment náradia alebo na možné zaseknutie vrtáka. Pri zaseknutí vrtáka elektrické
náradie okamžite vypnite. Buďte pripravený na vysoký reakčný moment , ktorý môže spôsobiť spätný náraz.
K zaseknutiu dôjde, keď je náradie preťažené, alebo keď sa vrták zasekne v materiáli.
- Nedotýkajte sa vrtáka alebo opracovanej časti počas prevádzky a okamžite po nej, môžu byť extrémne

horúce. Môže Vám to spôsobiť vážne popáleniny.
- Pracovný priestor udržujte vždy čistý. Zmesi materiálov sú obzvlášť nebezpečné. Prach z ľahkých zliatin môže
začať horieť alebo explodovať.
- Handry, utierky, káble, povrazy a podobné veci by sa nikdy nemali nachádzať v okolí pracovného priestoru.
- Náradie vždy vypnite predtým, ako ho položíte dole.
- Náradie sa smie používať len na účely, na ktoré je určené. Akékoľvek iné využitie ako tie, ktoré sú
vymenované v tomto návode na použitie, sa považuje za nesprávne. Za akékoľvek škody a zranenia
vyplývajúce z takéhoto nesprávneho použitia bude
zodpovedný používateľ a nie výrobca.- Pre správne používanie náradia je nevyhnutné dodržiavať
bezpečnostné pokyny, návod na zmontovanie a pokyny k prevádzke, ktoré nájdete v tomto návode na
použitie. Všetky osoby, ktoré používajú a opravujú toto náradie musia byť oboznámené s týmto návodom na
použitie a informované o prípadných rizikách. Deti a osoby, ktoré nie sú dostatočne fyzicky zdatné, nesmú
obsluhovať toto náradie. Ak sa v oblasti, kde sa používa náradie pohybujú deti, musia byť pod neustálym
dozorom. Takisto je nevyhnutné dodržiavať platné nariadenia o prevencii úrazov na pracovisku. To isté platí
aj o všeobecných nariadeniach ku bezpečnosti a ochrane zdravia pri práci.- Výrobca nie je zodpovedný za
zmeny vykonané na náradí ani za akékoľvek škody vyplývajúce z takýchto zmien.
▪ Elektrické náradia sa nesmú používať vonku v daždivom počasí alebo vo vlhkom prostredí (po daždi) alebo
v tesnej blízkosti horľavých kvapalín a plynov. Pracovné prostredie by malo byť riadne osvetlené.
POUŽITIE A MONTÁŽ
-Pred začatím montáže, zariadenie vypnite a vytiahnite zástrčku z elektrickej zásuvky aby ste zabránili jeho
nechcenému spusteniu.
MONTÁŽ PRÍDAVNEJ RUKOVÄŤE (OBR. 2)
- Používajte ručné elektrické náradie iba s prídavnou rukoväťou.
- Prídavná rukoväť uľahčuje prácu obsluhe, ktorá je menej vyčerpaná.
- Je navrhnutá ako pre pravákov tak aj pre ľavákov.
- Prídavnú rukoväť nasuňte na kladivo.
- Prídavnú rukoväť dotiahnite jej otáčaním proti smeru pohybu hodinových ručičiek.
VLOŽENIE/VYTIAHNUTIE PRACOVNÉHO NÁSTROJA (OBR. 3.1 a 3.2)
- UPOZORNENIE: Elektrické náradie vždy vypnite a odpojte od zdroja elektrickej energie.
- Zvoľte si pre danú činnosť vhodný pracovný nástroj, pretože od toho sa odvíja výsledok a efektivita práce.
•na odsekávanie dlaždíc používajte plochý sekáč (nie je súčasťou balenia).
•na presekávanie otvorov, na odstránenie škárovacej hmoty a tvorbu drážok použite špicatý sekáč.
•na vysekávanie káblových žliabkov použite dutý sekáč (nie je súčasťou balenia)
•na vŕtanie musíte zvoliť vrták podľa materiálu, do ktorého budete vŕtať:
▪Na vŕtanie do kovov a tvrdých plastov používajte HSS vrtáky
- Stopku nástroja dôkladne očistite a primerane namažte mazivom. Stopka, na ktorej je nános stavebného
prachu, kamienkov atď. poškodzuje SDS-max® uchytenie nástroja.
- Stlačte SDS-max® skľučovadlo.
- Nástroj stopkou za prítlaku priložte ku skľučovadlu a pootáčajte ním, kým sa nástroj nezasunie do drážok
skľučovadla.
- Nástroj do skľučovadla zasuňte až na doraz a potom skľučovadlo uvoľnite.
- Ťahom za nástroj sa presvedčte, či je pevne uchytený v upínacom systéme
- Pre vytiahnutie nástroja stlačte SDS-max® skľučovadlo a vložený nástroj zo skľučovadla vyberte. Potom
skľučovadlo uvoľníte.
- Nástroj po vytiahnutí zo zariadenia dôkladne očistite.
- UPOZORNENIE: Nástroj môže byť po použití horúci. Zabráňte kontaktu nástroja s pokožkou a používajte
vhodné ochranné rukavice.

ZAPNUTIE/VYPNUTIE (OBR. 4)
- Zapnutie: Stlačte ON/OFF vypínač
- Vypnutie: Uvoľnite ON/OFF vypínač.
OCHRANNÝ KRYT PROTI PRACHU (OBR. 5)
- Pri práci nad hlavou budú úlomky a prach padať smerom dole.
- Na ochranu používateľa je preto vhodné používať ochranný kryt proti prachu.
NASTAVENIE PRACOVNÉHO REŽIMU (OBR. 7,8 a 9)
- V nasledujúcej tabuľke sú vyobrazené kombinácie nastavenia prepínača prevodovky a prepínača
pracovného režimu pre požadovaný pracovný režim.
- UPOZORNENIE: Nastavenie pracovného režimu nikdy nevykonávajte za chodu náradia! Pracovný režim je
možné nastaviť iba pri uvoľnenom prevádzkovom spínači a pokiaľ sa skľučovadlo neotáča.
PREPÍNAČ PRACOVNÉHO REŽIMU
Vŕtanie s príklepom
Nastavte prepínač do polohy
Sekanie
Nastavte prepínač do polohy
- Kladivo je vybavené zámkom sekáča, ktorý udržuje sekáč pri sekaní v rovnakej vopred nastavenej polohe
(funkcia aretácie sekáča).
- Pre nastavenie sekáča do požadovanej pozície prepínač prevodovky prepnite do pozície symbolu sekáča so
šípkou vyobrazenou na tele kladiva a sekáčom rukou pootočte do požadovanej polohy na prácu.
- Funkcia aretácie nemá význam pri špicatých sekáčoch.

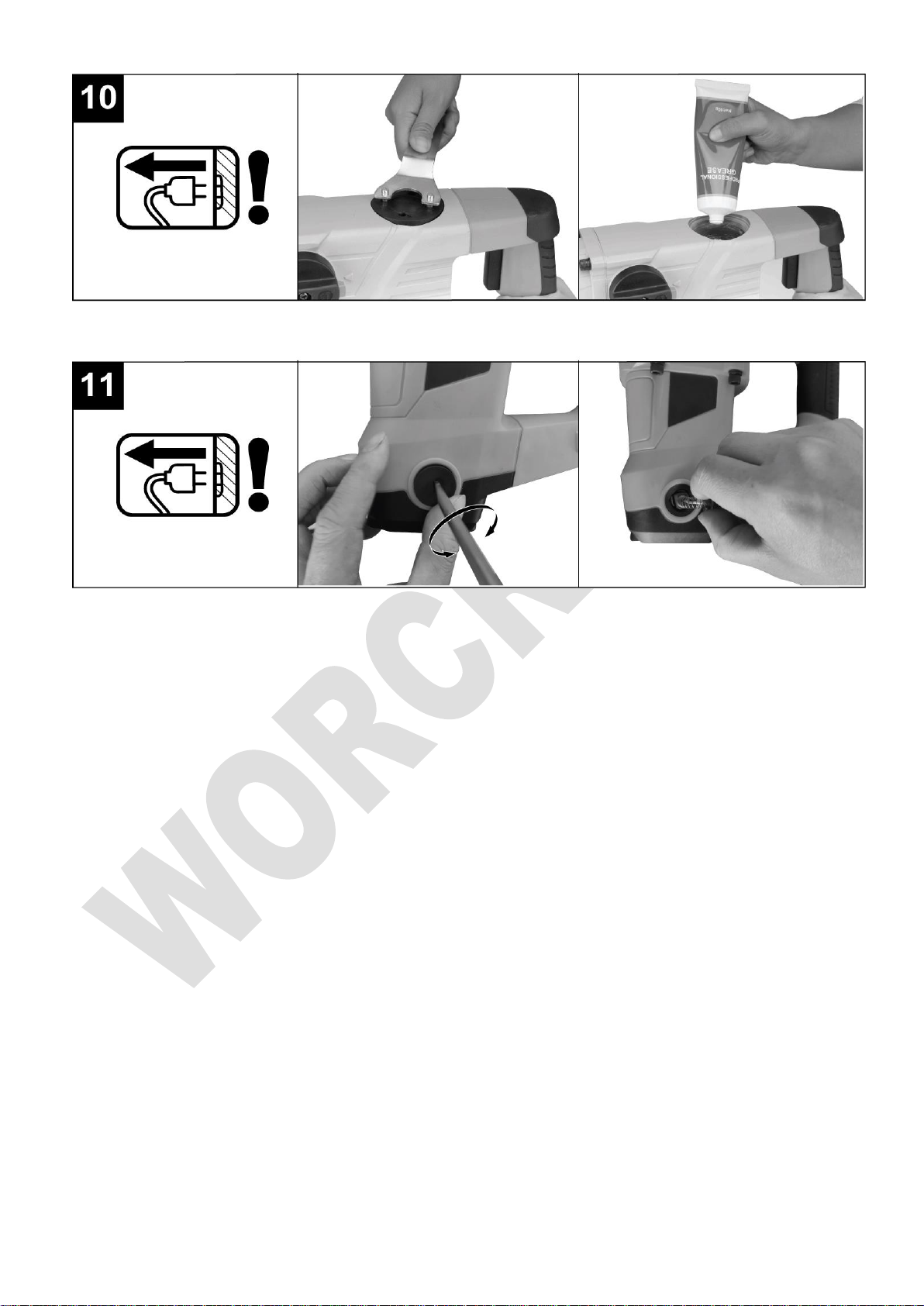

DOPLNENIE MAZIVA (OBR. 10)
- Po dlhodobom používaní náradia môže byť energia príklepu nízka. V tomto prípade je potrebné doplniť
mazivo do prevodovky.
- Pomocou kľúča otvorte kryt prevodovky a doplňte mazivo.
VÝMENA UHLÍKOV (OBR. 11)
- Po dlhodobom používaní náradia sa uhlíky opotrebujú a je potrebné ich vymeniť.
- Pomocou plochého skrutkovača uvoľnite kryt držiaku uhlíkov a opotrebované uhlíky vyberte z náradia.
- Vložte do držiaka uhlíkov nové uhlíky.
- Znova namontujte kryt držiaka uhlíkov.
ÚDRŽBA
- Pred začatím akejkoľvek kontroly alebo údržby, zariadenie vypnite a vytiahnite zástrčku z elektrickej zásuvky.
- Kladivo dôkladne vyčistite po každom použití. Ak nečistoty nemožno odstrániť, použite mäkkú handričku
navlhčenú v mydlovej vode. Nikdy nepoužívajte čistiace prostriedky alebo rozpúšťadlá ako je benzín, alkohol,
čpavok a pod.! Tieto rozpúšťadlá môžu poškodiť plastové časti výrobku.
- Pravidelne kontrolujte svoje zariadenie a keď zistíte, že niektoré súčiastky sú opotrebované alebo poškodené,
preventívne ich kvôli vlastnej bezpečnosti vymeňte. Opotrebené či poškodené časti stroja sa môžu vymeniť
iba v autorizovanom servise alebo ich výmenu zaistí predajca.
-Postarajte sa o to, aby boli použité originálne náhradné súčiastky značky Worcraft.

OCHRANA ŽIVOTNÉHO PROSTREDIA
Symbol prečiarknutej nádoby na odpad na produktoch alebo v sprievodných dokumentoch
znamená, že použité elektrické a elektronické výrobky nesmú byť pridané do bežného
komunálneho odpadu. Pre správnu likvidáciu, obnovu a recykláciu doručte tieto výrobky
na určené zberné miesta, kde budú prijaté zdarma. Alternatívne v niektorých krajinách
môžete vrátiť svoje výrobky miestnemu predajcovi pri kúpe ekvivalentného nového
produktu. Správnou likvidáciou tohto produktu pomôžete zachovať cenné prírodné zdroje
a napomáhate prevencii potenciálnych negatívnych dopadov na životné prostredie a
ľudské zdravie, čo by mohli byť dôsledky nesprávnej likvidácie odpadov. Ďalšie podrobnosti si vyžiadajte od
miestneho úradu alebo najbližšieho zberného miesta. Pri nesprávnej likvidácii tohto druhu odpadu môžu
byť v súlade s národnými predpismi udelené pokuty.

ES VYHLÁSENIE O ZHODE
ES DECLARATION OF CONFORMITY
vydané/issued by
Výrobca/Producer: Zhejiang Jingli Tools Co., Ltd.
Sídlo/Seated: No. 18 Jinsan Road, Jinyanshan Industrial Area Quanxi, Wuyi,Zhejiang, P.R.C.
Represented by: S L O V A K I A T R E N D E X P O R T - IMP O R T , s . r . o.
Sídlo/Seated: Michalovská 87/1414, Sobrance 07301, Slovensko
IČO/ID Nr: 46512250
vyhlasuje na vlastnú zodpovednosť, že následne označené zariadenie na základe svojej koncepcie a konštrukcie, rovnako ako
do obehu uvedené vyhotovenie, zodpovedá základným bezpečnostným požiadavkám príslušných legislatívnych predpisov/
hereby declares that this appliance is in compliance with all basic safety requirements of all relevant directives.
Kladivo/Rotaty hammer Worcraft RH15-40X, 1500W, 230 V, 50 Hz, SDS-max®, IPX0, Class II
Typ: C4002
Model: RH15-40X
bolo navrhnutéa vyrobenév zhode s nasledujúcimi normami/was constructed and produced in compliance with following
standards:
EN 62841-1:2015
EN IEC 62841-2-6:2020+A11:2020
EN IEC 55014-1:2021
EN IEC 55014-2:2021
EN IEC 61000-3-2:2019+A1:2021
EN 61000-3-3:2013+A1:2019+A2:2021
a nasledujúcimi predpismi (všetko v platnom znení)/and all relevant directives (all in compliance):
MD 2006/42 EC
EMC 2014/30/EU
Všetky súbory technickej dokumentácie sa nachádzajú k nahliadnutiu na adrese: /All related technical documentation and
test report are available for checking at seat of company on following address: Slovakia TREND Export –Import s.r.o,
Michalovská 87/1414, 073 01 Sobrance, Slovenská Republika
Last two digits when product has been introduced on market
/ Posledné dve číslice roka, kedy bol výrobok označený značkou CE: 22
Sobrance 19.7.2022 ......................................................................................
Dátum a miesto vydania vyhlásenia Vydal/Issued by. Pečiatka/Podpis, Stamp/Signature
Place and date of issue JUDr. Michal Žeňuch, confidential clerk/prokurista

ZÁRUČNÝ A POZÁRUČNÝ SERVIS VYKONÁVA SPLNOMOCNENÝ ZÁSTUPCA VÝROBCU
Splnomocnený zástupca výrobcu: Slovakia Trend Export-Import s.r.o., Michalovská 87/1414, 073 01 Sobrance
Fax: [phone] Tel: [phone] E-mail: [email protected]

VRTACÍ A SEKACÍ KLADIVO
POUŽITÍ
Tento výrobek je určen k příklepovému vrtání do betonu, cihel, kamene, dřeva, plastu, kovu a rovněž k
šroubování (použité speciální příslušenství). Příklepový systém v tomto výrobku převyšuje tradiční ruční
vrtačku při vrtání do betonu. Tento výrobek je určen k používání v kombinaci se všemi standardy SDS-max®
příslušenství.
Zařízení používejte pouze pro předepsané účely. Jakékoli jiné použití je považováno jako případ nesprávného
použití. Uživatel/obsluha, a nikoli výrobce, bude zodpovědný za jakékoli poškození nebo zranění způsobené
tímto nesprávným používáním. Pamatujte si, že toto zařízení nebylo navrženo pro komerční nebo průmyslové
používání. Záruka nebude platná pokud bude zařízení používáno pro komerční, průmyslové nebo podobné
účely.
TECHNICKÉ PARAMETRY
NAPĚTÍ / FREKVENCE
230 V / 50 Hz
PŘÍKON
1 500 W
OTÁČKY BEZ ZÁTĚŽE
590 min-1
POČET PŘÍKLEPŮ
4000 min-1
ENERGIE PŘÍKLEPU
10 J
UPÍNÁNÍ
SDS-max®
MAX. PRŮMĚR VRTÁNÍ
ocel
beton
dřevo
16 mm
40 mm
40 mm
VIBRACE
Příklepové vrtání do betonu
14,776 m/s2
Sekání
15,955 m/s2
HLADINA AKUSTICKÉHO VÝKONU (LWA)
102,6 dB(A) Odchylka (K) = 3 dB(A)
HLADINA AKUSTICKÉHO TLAKU (LpA)
88,6dB(A) Odchylka (K) = 3 dB(A)
HMOTNOST
7,4 kg
ČÁSTI VÝROBKU
1
ON / OFF Přepínač
7
Uhlík
2
Otvor pro doplňování maziva
8
Klíč
3
SDS MAX Sklíčidlo
9
Tuba s mazivem
4
Přídavná rukojeť
10
Vrták do betonu
5
Přepínač pracovního režimu
11
Špicatý sekáč
6
Kryt držáku uhlíků
VYSVĚTLIVKY SYMBOLŮ
Všeobecné upozornění na nebezpečí.
Přečtěte si návod k použití.

Nevyhazujte do běžného domovního odpadu. Místo toho, ekologicky přijatelnou
cestou se obraťte na recyklační střediska. Prosím věnujte péči ochraně životního
prostředí.
Výrobek je v souladu s platnými evropskými směrnicemi a byla provedena metoda
hodnocení shody těchto směrnic
Používejte ochranné pracovní brýle.
Noste ochranné rukavice.
Noste chránič sluchu.
Noste ochrannou dýchací masku.
Ochrana dvojitou izolací II. Není třeba uzemnění.
Při provádění oprav stroj nesmí být zapojen do elektrické zásuvky.
OBECNÉ BEZPEČNOSTNÍ POKYNY PRO ELEKTRICKÉ NÁŘADÍ
Přečtěte si bezpečnostní upozornění, instrukce, vyobrazení a technické údaje poskytované s tímto
elektrickým nářadím. Porušení dodržování všech instrukcí uvedených dále v textu může mít za následek úraz
elektrickým proudem, požár a/nebo těžké ublížení na zdraví.
1) BEZPEČNOST PRACOVNÍHO PROSTŘEDÍ
- Pracoviště je třeba udržovat v čistotě a dobře osvětlené. Nepořádek a tmavé prostory bývají příčinou nehod.
- Nepoužívejte elektrické nářadí v prostředí, kde hrozí nebezpečí výbuchu, kde se vyskytují hořlavé kapaliny,
plyny nebo prach. V elektrickém nářadí vznikají jiskry, které mohou zapálit prach nebo výpary.
- Při používání elektrického nářadí zabraňte v přístupu dětem a dalším osobám. Pokud budete rušeni, můžete
ztratit kontrolu nad vykonávanou činností.
2) ELEKTRICKÁ BEZPEČNOST
- Vidlice napájecího kabelu elektrického nářadí musí odpovídat síťové zásuvce. Nikdy jakýmkoli způsobem
neupravujte el. přívodní kabel. Nářadí, které má na vidlici přívodní šňůry ochranný kolík, nikdy nepřipojujte
rozdvojkami nebo jinými adaptéry. Nepoškozené vidlice a odpovídající zásuvky sníží nebezpečí úrazu
elektrickým proudem. Poškozené nebo zamotané přívodní kabely zvyšují nebezpečí úrazu elektrickým
proudem. Pokud se síťová šňůra poškodí, musí být nahrazena zvláštní síťovou šňůrou, kterou lze dostat u
výrobce nebo jeho obchodního zástupce.
- Obsluha se nesmí tělem dotýkat uzemněných předmětů, jako je např. potrubí, těleso ústředního vytápění,
sporáky a chladničky. Nebezpečí úrazu elektrickým proudem je větší, pokud je vaše tělo spojeno se zemí.
- Nevystavujte elektrické nářadí dešti, vlhku nebo vodě. Elektrického nářadí se nikdy nedotýkejte mokrýma
rukama. Elektrické nářadí nikdy nemyjte pod tekoucí vodou ani jej neponořujte do vody.
- Kabel se nesmí nadměrně zatěžovat. Kabel nikdy nepoužívejte k přenášení, tahání nebo vytahování vidlice
elektrického nářadí. Kabel nesmí být vystaven působení tepla, oleje, ostrých hran nebo pohyblivých dílů.
Poškozené nebo zapletené kabely zvyšují riziko úrazu elektrickým proudem.
- Nikdy nepracujte s nářadím, které má poškozený el. kabel příp. vidlici, nebo spadlo na zem a je jakýmkoli
způsobem poškozeno.
- Při používání elektrického nářadí ve venkovním prostředí používejte prodlužovací kabel vhodný pro venkovní
použití. Používání šňůry vhodné pro vnější použití snižuje riziko úrazu elektrickým proudem
- Používáte-li elektrické nářadí ve vlhkých prostorách, používejte napájení chráněné proudovým chráničem
(RCD). Použití RCD omezuje nebezpečí úrazu elektrickým proudem. Pojem „proudový chránič (RCD)“ může
být nahrazen pojmem „hlavní jistič obvodu (GFCI)“ nebo „jistič unikajícího proudu (ELCB)“.
- Držte el. ruční nářadí výlučně za izolované plochy určené k uchopení, neboť při provozu může dojít ke

kontaktu řezacího či vrtacího příslušenství se skrytým vodičem nebo vlastní šňůrou.
3) BEZPEČNOST OSOB
- Při používání elektrického nářadí buďte pozorní a ostražití, věnujte maximální pozornost činnosti, kterou
právě provádíte. Soustřeďte se na práci. Nepracujte s elektrickým nářadím jste-li unaveni, nebo jste pod
vlivem drog, alkoholu nebo léků. I chvilková nepozornost při používání elektrického nářadí může vést k
vážnému poranění osob. Při práci s el. nářadím nejezte, nepijte a nekuřte.
- Používejte ochranné pomůcky. Vždy používejte ochranu očí. Používejte ochranné prostředky odpovídající
druhu práce, kterou provádíte. Ochranné pomůcky jako respirátor, bezpečnostní obuv s protiskluzovou
úpravou, pokrývka hlavy nebo ochrana sluchu, používané v souladu s podmínkami práce, snižují riziko
poranění osob.
- Vyvarujte se neúmyslnému zapnutí el. nářadí. Nepřenášejte el. nářadí, které je připojeno k elektrické síti, s
prstem na spínači nebo na spoušti. Před připojením k elektrickému napětí se ujistěte, zda vypínač nebo
spoušť jsou v poloze „vypnuto“. Přenášení el. nářadí s prstem na spínači nebo připojování vidlice el. nářadí
do zásuvky se zapnutým spínačem může být příčinou vážných úrazů.
- Před zapnutím el. nářadí odstraňte všechny seřizovací klíče a nástroje. Seřizovací klíč nebo nástroj, který
zůstane připevněn k otáčející se části elektrického nářadí, může být příčinou poranění osob.
- Vždy udržujte stabilní postoj a rovnováhu. Pracujte jen tam, kam bezpečně dosáhnete. Nikdy nepřeceňujte
vlastní sílu. Nepoužívejte elektrické nářadí, jste-li unaveni.
- Oblékejte se vhodným způsobem. Používejte pracovní oblečení. Nenoste volné oblečení ani šperky. Dbejte
na to, aby se vaše vlasy, oblečení, rukavice nebo jiná část vašeho těla nedostala do přílišné blízkosti rotujících
nebo rozpálených částí el. nářadí.
- Připojte el. nářadí k odsávání prachu. Pokud má el. nářadí možnost připojení zařízení k zachytávání nebo
odsávání prachu, ujistěte se, že došlo k jeho řádnému připojení a používání. Použití takových zařízení může
omezit nebezpečí vznikající prachem.
- Pevně upevněte obrobek. Použijte truhlářskou svorku nebo svěrák pro upevnění obrobku, který budete
obrábět.
- Nepoužívejte jakékoli nářadí jste-li pod vlivem alkoholu, drog, léků nebo jiných omamných či návykových
látek. j) Toto zařízení není určeno k použití osobami (včetně dětí) se sníženými fyzickými, smyslovými nebo
mentálními schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud nejsou pod dozorem nebo
nedostaly pokyny ohledně použití zařízení od osoby odpovědné za jejich bezpečnost. Děti musí být pod
dozorem, abyste se ujistili, že si nehrají se zařízením.
4) POUŽÍVÁNÍ A ÚDRŽBA ELEKTRICKÉHO NÁŘADÍ
- El. nářadí vždy odpojte od el. sítě v případě jakéhokoli problému při práci, před každým čištěním nebo
údržbou, při každém přesunu a při ukončení činnosti! Nikdy nepracujte s el. nářadím, je-li jakýmkoli
způsobem poškozeno.
- Začne-li nářadí vydávat abnormální zvuk nebo zápach, okamžitě ukončete práci.
- Elektrické nářadí nepřetěžujte. Elektrické nářadí bude pracovat lépe a bezpečněji, budete-li s ním pracovat
v otáčkách, pro které bylo navrženo. Používejte správné nářadí, které je určeno pro danou činnost. Vhodné
nářadí bude dobře a bezpečně provádět práci, pro kterou bylo vyrobeno.
- Nepoužívejte elektrické nářadí, které nelze bezpečně zapnout a vypnout ovládacím spínačem. Používání
takového nářadí je nebezpečné. Vadný vypínač musí být opraven certifikovaným servisem.
- Odpojte nářadí od elektrické sítě předtím, než začnete provádět jeho seřízení, výměnu příslušenství nebo
údržbu. Toto opatření omezí nebezpečí náhodného spuštění.
- Nepoužívané elektrické nářadí uschovejte tak, aby bylo mimo dosah dětí a nepovolaných osob. Elektrické
nářadí v rukou nezkušených uživatelů může být nebezpečné. Elektrické nářadí skladujte na suchém a
bezpečném místě.
- Pečlivě udržujte elektrické nářadí v dobrém stavu. Pravidelně kontrolujte nastavení pohybujících se částí a
jejich pohyblivost. Kontrolujte zda nedošlo k poškození ochranných krytů nebo jiných částí, které mohou
ohrozit bezpečnou funkci elektrického nářadí. Je-li nářadí poškozeno, před dalším použitím zajistěte jeho
opravu. Mnoho úrazů je způsobeno nesprávnou údržbou elektrického nářadí.

- Řezací nástroje udržujte ostré a čisté. Správně udržované a naostřené nástroje usnadňují práci, omezují
nebezpečí úrazu a práce s nimi se lépe kontroluje. Použití jiného příslušenství než toho, které je uvedeno v
návodu k obsluze nebo doporučeno dovozcem může způsobit poškození nářadí a být příčinou úrazu.
- Elektrické nářadí, příslušenství, pracovní nástroje atp. používejte v souladu s těmito pokyny a takovým
způsobem, který je předepsán pro konkrétní elektrické nářadí a to s ohledem na dané podmínky práce a druh
prováděné práce. Používání nářadí k jiným účelům, než pro jaké je určeno, může vést k nebezpečným situacím.
BEZPEČNOSTNÍ POKYNY PRO VRTACÍ A SEKACÍ KLADIVA
- Při práci s kladivy používejte ochranu sluchu. Působení hluku může mít za následek ztrátu sluchu.
- Používejte přídavné rukojeti, které Vám byly dodány s nářadím. Ztráta kontroly může mít za následek
poranění.
- Při provozu používejte ochranu na oči, abyste zabránili kontaktu s možnými létajícími částečkami. Používejte
ochranné brýle.
- Chraňte se před inhalací prachu. Některé materiály mohou obsahovat toxické látky. Noste ochranné masky
a pracujte s odsavačem prachu/třísek, pokud je to možné.
- Držte ruční elektrické nářadí pouze za izolované plochy rukojetí, když vykonáváte práci, při které by se mohl
použitý pracovní nástroj dostat do kontaktu se skrytým elektrickým vedením nebo s vlastním napájecím
kabelem. Kontakt s elektrickým vedením pod napětím může obdržet pod napětí i kovové části nářadí a to
může způsobit osobě, která nástroj používá, elektrický šok.
- Nepracujte s materiály, které obsahují azbest. Azbest je karcinogenní.
UPOZORNĚNÍ: Před připojením nářadí ke zdroji energie se ujistěte, že napájecí napětí je stejné, jako je
uvedeno na typovém štítku nástroje.
- Zdroj energie s vyšším napětím, než je uvedeno na nářadí, může způsobit vážná zranění uživateli a také
poškodit samotné nářadí.
- Máte-li pochybnosti, nástroj nezapojujte do sítě.
Používání zdroje energie s nižším napětím škodí motoru.
- Plně odmotejte prodlužovací elektrické kabely z kotouče, abyste předešli přehřátí.
- Pokud je nezbytné použít prodlužovací elektrický kabel, ujistěte se, že má kabel vhodné
výstupní napětí a že je z elektrického hlediska, bezpečný.
UPOZORNĚNÍ: Nářadí vždy vypněte a odpojte ze zásuvky před jakoukoli úpravou nebo údržbou nebo v
případě výpadku sítě.
- Při práci nástroj vždy držte pevně oběma rukama a zaujměte bezpečný postoj. Elektrické nářadí se
bezpečněji ovládá dvěma rukama.
- Před zahájením práce použijte vhodné přístroje pro vyhledávání skrytých elektrickým vedení a potrubí,
abyste je nenavrtali nebo se obraťte na místní energetické podniky. Kontakt s elektrickým vodičem pod
napětím může způsobit požár nebo mít za následek zásah elektrickým proudem. Poškození plynového potrubí
může mít za následek explozi. Proniknutí do vodovodního potrubí způsobí věcnou škodu nebo může vést k
zásahu elektrickým proudem.
- Udržujte napájecí kabel v bezpečné vzdálenosti od pracovního prostoru elektrického nářadí.
- Nářadí s poškozeným kabelem nikdy nepoužívejte. Nedotýkejte se poškozeného kabelu a vytáhněte jej ze
zásuvky, pokud je kabel poškozen při provozu. Poškozené kabely zvyšují riziko úrazu elektrickým proudem.
- Vždy se ujistěte, že stojíte na pevném místě. Zkontrolujte, zda nikdo není pod Vámi, když používáte nářadí
ve výškách.
- Pro vyšší bezpečnost používejte při práci svorku nebo svěrák, kdykoli je to možné. - Buďte připraveni na
počáteční reakční moment nářadí nebo na možné zaseknutí vrtáku. Při zaseknutí vrtáku elektrické nářadí
okamžitě vypněte. Buďte připraveni na vysoký reakční moment, který může způsobit zpětný náraz. K
zaseknutí dojde, když je nářadí přetíženo, nebo když se vrták zasekne v materiálu.
- Nedotýkejte se vrtáku nebo opracované části během provozu a okamžitě po ní, mohou být extrémně horké.
Může to způsobit vážné popáleniny.
- Pracovní prostor udržujte vždy čistý. Směsi materiálů jsou obzvláště nebezpečné. Prach z lehkých slitin může
začít hořet nebo explodovat.
- Hadry, utěrky, kabely, provazy a podobné věci by se nikdy neměly nacházet v okolí pracovního prostoru.

- Nářadí vždy vypněte předtím, než jej položíte dolů.
- Nářadí se smí používat pouze k účelům, ke kterým je určeno. Jakékoli jiné využití než ty, které jsou
vyjmenovány v tomto návodu k použití, se považuje za nesprávné. Za jakékoli škody a zranění vyplývající z
takového nesprávného použití bude odpovědný uživatel a ne výrobce.
- Pro správné používání nářadí je nezbytné dodržovat bezpečnostní pokyny, návod ke smontování a pokyny k
provozu, které naleznete v tomto návodu k použití. Všechny osoby, které používají a opravují toto nářadí musí
být seznámeny s tímto návodem k použití a informovány o případných rizicích. Děti a osoby, které nejsou
dostatečně fyzicky zdatné, nesmějí obsluhovat toto nářadí. Pokud se v oblasti, kde se používá nářadí pohybují
děti, musí být pod neustálým dozorem. Rovněž je nezbytné dodržovat platná nařízení o prevenci úrazů na
pracovišti. Totéž platí io obecných nařízeních k bezpečnosti a ochraně zdraví při práci.
- Výrobce není zodpovědný za změny provedené na nářadí ani za jakékoli škody vyplývající z takových změn.
▪ Elektrické nářadí se nesmí používat venku v deštivém počasí nebo ve vlhkém prostředí (po dešti) nebo v
těsné blízkosti hořlavých kapalin a plynů. Pracovní prostředí by mělo být řádně osvětleno.
POUŽITÍ A MONTÁŽ
-Před zahájením montáže, zařízení vypněte a vytáhněte zástrčku z elektrické zásuvky abyste zabránili jeho
nechtěnému spuštění.
MONTÁŽ PŘÍDAVNÉ RUKOJETI (OBR. 2)
- Používejte ruční elektrické nářadí pouze s přídavnou rukojetí.
- Přídavná rukojeť usnadňuje práci obsluze, která je méně vyčerpaná.
- Je navržena jak pro praváky tak i pro leváky.
- Přídavnou rukojeť nasuňte na kladivo.
- Přídavnou rukojeť dotáhněte jejím otáčením proti směru pohybu hodinových ručiček.
VLOŽENÍ/VYTÍŽENÍ PRACOVNÍHO NÁSTROJE (OBR. 3.1 a 3.2)
- UPOZORNĚNÍ: Elektrické nářadí vždy vypněte a odpojte od zdroje elektrické energie.
- Zvolte si pro danou činnost vhodný pracovní nástroj, protože od toho se odvíjí výsledek a efektivita práce.
•pro odsekávání dlaždic používejte plochý sekáč (není součástí balení).
•k prosekávání otvorů, k odstranění spárovací hmoty a tvorbě drážek použijte špičatý sekáč.
•k vysekávání kabelových žlábků použijte dutý sekáč (není součástí balení)
•pro vrtání musíte zvolit vrták podle materiálu, do kterého budete vrtat:
▪K vrtání do kovů a tvrdých plastů používejte HSS vrtáky
- Stopku nástroje důkladně očistěte a přiměřeně namažte mazivem. Stopka, na které je nános stavebního
prachu, kamínků atp. poškozuje SDS-max® uchycení nástroje.
- Stiskněte SDS-max® sklíčidlo.
- Nástroj stopkou za přítlaku přiložte ke sklíčidlu a pootáčejte jím, dokud se nástroj nezasune do drážek
sklíčidla.
- Nástroj do sklíčidla zasuňte až na doraz a poté sklíčidlo uvolněte.
- Tahem za nástroj se přesvědčte, zda je pevně uchycen v upínacím systému
- Pro vytažení nástroje stiskněte SDS-max® sklíčidlo a vložený nástroj ze sklíčidla vyjměte. Potom sklíčidlo
uvolněte.
- Nástroj po vytažení ze zařízení důkladně očistěte.
- UPOZORNĚNÍ: Nástroj může být po použití horký. Zabraňte kontaktu nástroje s pokožkou a používejte
vhodné ochranné rukavice.
ZAPNUTÍ/VYPNUTÍ (OBR. 4)
- Zapnutí: Stiskněte ON/OFF vypínač
- Vypnutí: Uvolněte ON/OFF vypínač.
OCHRANNÝ KRYT PROTI PRACHU (OBR. 5)
- Při práci nad hlavou budou úlomky a prach padat směrem dolů.

- K ochraně uživatele je proto vhodné používat ochranný kryt proti prachu.
NASTAVENÍ PRACOVNÍHO REŽIMU (OBR. 7,8 a 9)
- V následující tabulce jsou vyobrazeny kombinace nastavení přepínače převodovky a přepínače pracovního
režimu pro požadovaný pracovní režim.
- UPOZORNĚNÍ: Nastavení pracovního režimu nikdy neprovádějte za chodu nářadí! Pracovní režim lze nastavit
pouze při uvolněném provozním spínači a pokud se sklíčidlo neotáčí.
PŘEPÍNAČ PRACOVNÍHO REŽIMU
Vrtání s příklepem
Nastavte přepínač do polohy
Sekání
Nastavte přepínač do polohy
- Kladivo je vybaveno zámkem sekáče, který udržuje sekáč při sekání ve stejné předem nastavené poloze
(funkce aretace sekáče).
- Pro nastavení sekáče do požadované pozice přepínač převodovky přepněte do pozice symbolu sekáče se
šipkou vyobrazenou na těle kladiva a sekáčem rukou pootočte do požadované polohy pro práci.
- Funkce aretace nemá význam u špičatých sekáčů.
DOPLNĚNÍ MAZIVA (OBR. 10)
- Po dlouhodobém používání nářadí může být energie příklepu nízká. V tomto případě je třeba doplnit mazivo
do převodovky.
- Pomocí klíče otevřete kryt převodovky a doplňte mazivo.
VÝMĚNA UHLÍKŮ (OBR. 11)
- Po dlouhodobém používání nářadí se uhlíky opotřebují a je třeba je vyměnit.
- Pomocí plochého šroubováku uvolněte kryt držáku uhlíků a opotřebované uhlíky vyjměte z nářadí.
- Vložte do držáku uhlíků nové uhlíky.
- Znovu namontujte kryt držáku uhlíků.
ÚDRŽBA
- Před zahájením jakékoli kontroly nebo údržby, zařízení vypněte a vytáhněte zástrčku z elektrické zásuvky.
- Kladivo důkladně vyčistěte po každém použití. Pokud nečistoty nelze odstranit, použijte měkký hadřík
navlhčený v mýdlové vodě. Nikdy nepoužívejte čisticí prostředky nebo rozpouštědla jako je benzín, alkohol,
čpavek apod.! Tato rozpouštědla mohou poškodit plastové části výrobku.
- Pravidelně kontrolujte své zařízení a když zjistíte, že některé součástky jsou opotřebované nebo poškozené,
preventivně je kvůli vlastní bezpečnosti vyměňte. Opotřebené či poškozené části stroje se mohou vyměnit
pouze v autorizovaném servisu nebo jejich výměnu zajistí prodejce.
-Postarejte se o to, aby byly použity originální náhradní součástky značky Worcraft.
OCHRANA ŽIVOTNÍHO PROSTŘEDÍ
Symbol přeškrtnuté nádoby na odpad na produktech nebo v průvodních dokumentech
znamená, že použité elektrické a elektronické výrobky nesmí být přidány do běžného
komunálního odpadu. Pro správnou likvidaci, obnovu a recyklaci doručte tyto výrobky na
určená sběrná místa, kde budou přijata zdarma. Alternativně v některých zemích můžete
vrátit své výrobky místnímu prodejci při koupi ekvivalentního nového produktu. Správnou
likvidací tohoto produktu pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci
potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být
důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího
sběrného místa. Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy
uděleny pokuty.
