WorkPro NEO SET 100 BT User manual

NEO SET 100 BT
Rev 15.12.01
User Manual / Manual de Uso

EN
The new NEO SET 100 BT is a stylish and elegant audio system
that will create the perfect background atmospheres. This set is
composed of two full range NEO 3 S installation loudspeakers and
one NEO S8 A 2.1 BT acting as amplified subwoofer. .
The NEO SET 100 BT
concept and design make possible to integrate this
system in every project. It includes independent volume controls and
the possibility to set the crossover frequency, which gives the contractors
a greater control of the whole installation, adapting the system to the
specific type of audio source.
This set is available in black and white finish.
NEO SET 100 BT
1. Introduction
2. Features
- Full range loudspeaker designed for fixed installations
- 50W R.M.S. @ 8Ω
- Built-in overloading protection
- Aluminium grille for a long lifetime
- Plastic wall-mount bracket with fast mounting system (included)
- Mounting bracket enables pan and tilt
- Euroblock screw terminal for easier installation.
NEO 3 S
NEO S8 A 2.1 BT
- Self-powered Subwoofer.
- Unbalanced LINE level input.
- 8” woofer with double coil.
- Amplifier power: 40W (Subwoofer) + (20W+20W satellites).
- Bluetooth function
- Master and subwoofer separated volume controls.
- Croosover frequency adjustment (50 Hz-150 Hz).
- Selectabe main supply AC 115V/230V.
- Made of MDF wood.
- Fixation handle(vertical/horizontal).
1 User Manual/Manual de Uso NEO SET 100 BT

BT
www.workproaudio.com
2 User Manual/Manual de Uso NEO SET 100 BT

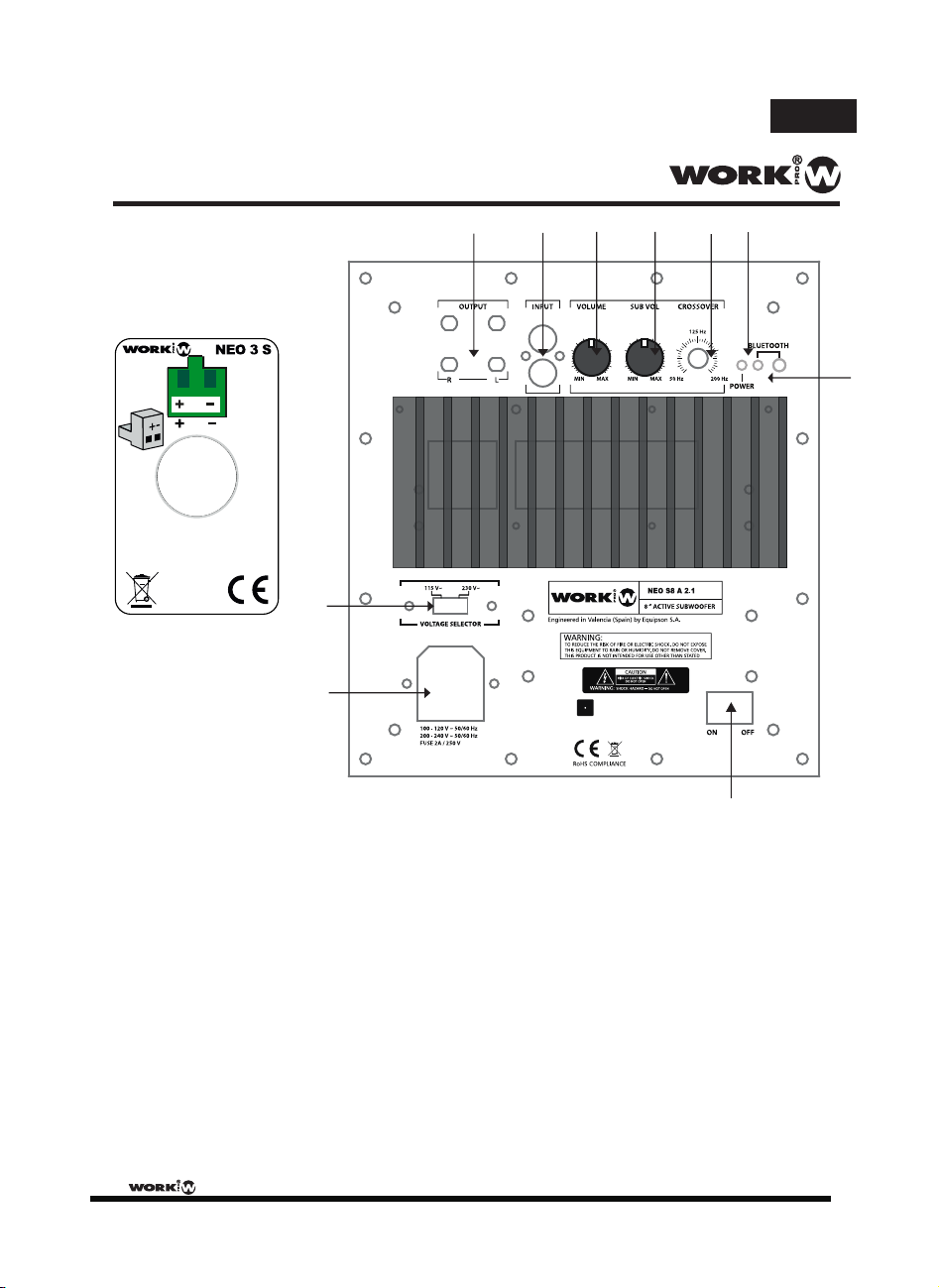

3. Rear View 123 4 56
7
10
8
9
EN
NEO SET 100 BT
1. L/R OUTPUT: Connect the NEO 3 S here, one loudspeaker on each channel
2. UNBALANCED LINE INPUT: These RCA connectors accept an unbalanced line full range signal
from pre-aplifier output, mixer, etc.
3. VOLUME CONTROL: This rotary control adjust the master level.
4. SUBWOOFER CONTROL: This rotary control adjust the subwoofer level.
5. SUBWOOFER CROSFADER: This rotary control adjust a variable low pass filter to set the upper
frequency (from 50 Hz to 150 Hz).
6. POWER LED: This LED lits when the unit is connected to main supply
7. MAIN VOLTAGE SELECTOR: It is possible to select the mains input supply ( 115/230V AC)
8. MAIN SUPPLY: AC 100-120 /220-240V, 50/60 Hz. Connect the included Schuko-IEC cable.
9. POWER SWITCH: This two position switch controls the power status of the device

10. BT FUNCTION (Switch & LED status): Press BT switch for 3s, then hearing a beep and the green LED
light flashing, indicating that the Bluetooth is turned on and can be matched with other device. When it is
matched, there will be a prompt tone. You can play music throught the unit and all controls are controlled by
the paired device (such as mobile phones).
Turn off: When the Bluetooth function is on, press the switch 3s, hearing a beep and the green LED will be
off.
Model: NEO 3 S
Elements: 2.5” Woofer
Low impedance load: 50W RMS (8 ohm) (with overload protection)
Frequency response: 150 Hz - 20 kHz
Sensitivity: 87 dB (1W/1m)
Max. SPL: 100 dB (1m)
Material (enclosure): ABS plastic
Material (grille): Aluminium
IP rating: IP 45
Connection type: 2 pin Terminal Euroblock
Finished colour: RAL 9003 (W) / RAL 9004 (B)
Dimensions: 95 x 85 x 100 mm
Weight: 0,5 kg (each)
* Specifications are subject changes without notices.
MODEL NEO S8 A 2.1 BT
AMPLIFIER
Type Self-powered subwoofer
Elements Woofer 8” woofer
Type Double coil
Impedance LINE
Input
22 kΩ
Max. input level 0.775V rms
Output power 40 W rms (Subwoofer) + (20W+20W satellites)
Frequency Response 35 Hz - 20 kHz
Crossover frequency 50 Hz - 200 Hz (selectable)
Main supply AC 115V /230V (selectable)
Connectors RCA connectors (unbalanced L - R inputs)
Fixation system Fixation handle horizontal/vertical (interchangeable)
Material MDF wood
Colors Black and White
Dimensions 520 x 400 x 130 mm
Weight 9,6 kg
3 User Manual/Manual de Uso NEO SET 100 BT
EN
NEO SET 100 BT
4. Specifications

85
95 100
NEO 3 S
520
400
130
NEO S8 A 2.1 BT
4 User Manual/Manual de Uso NEO SET 100 BT
EN
NEO SET 100 BT

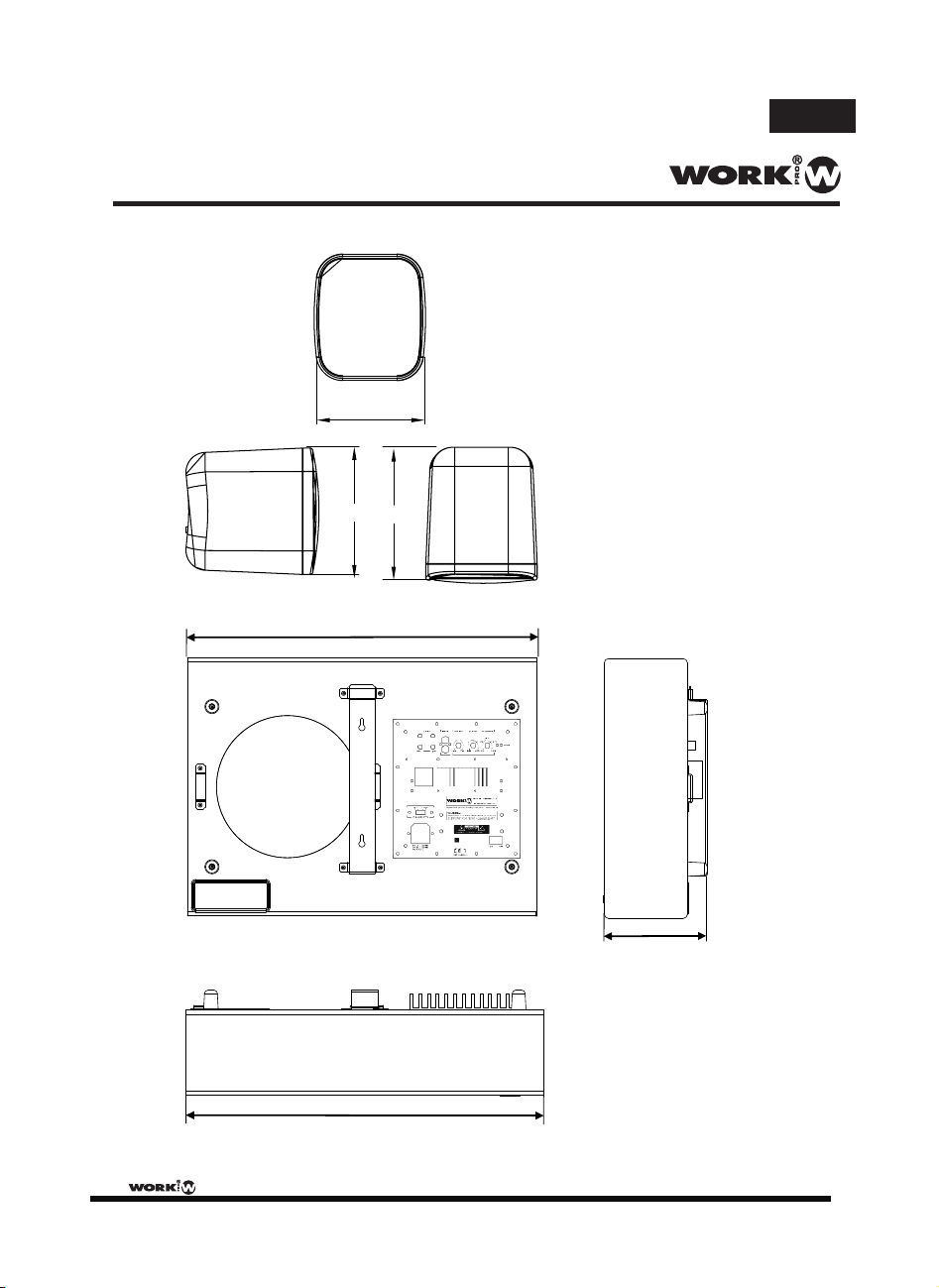

5. Dimensions
in mm.

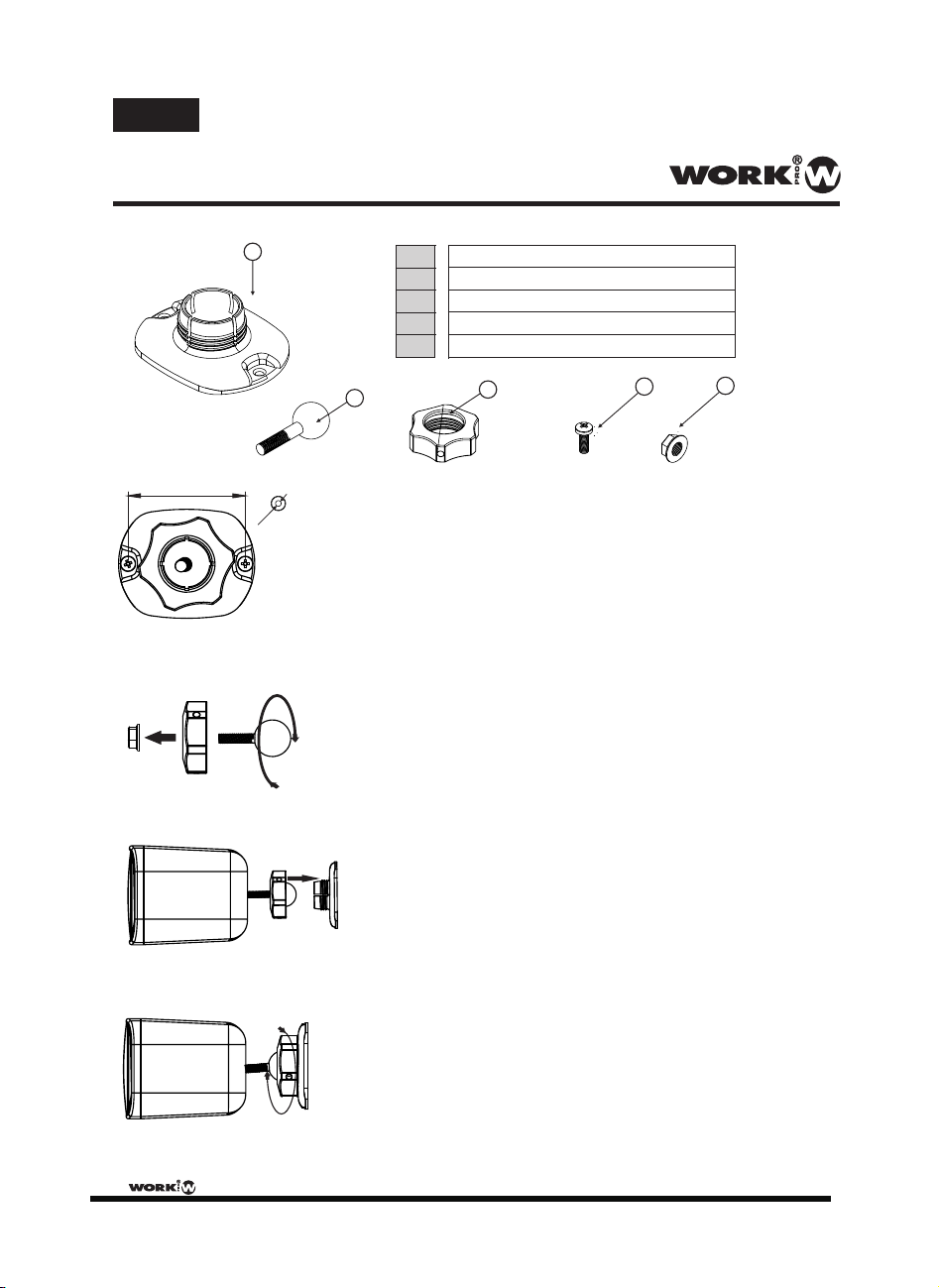

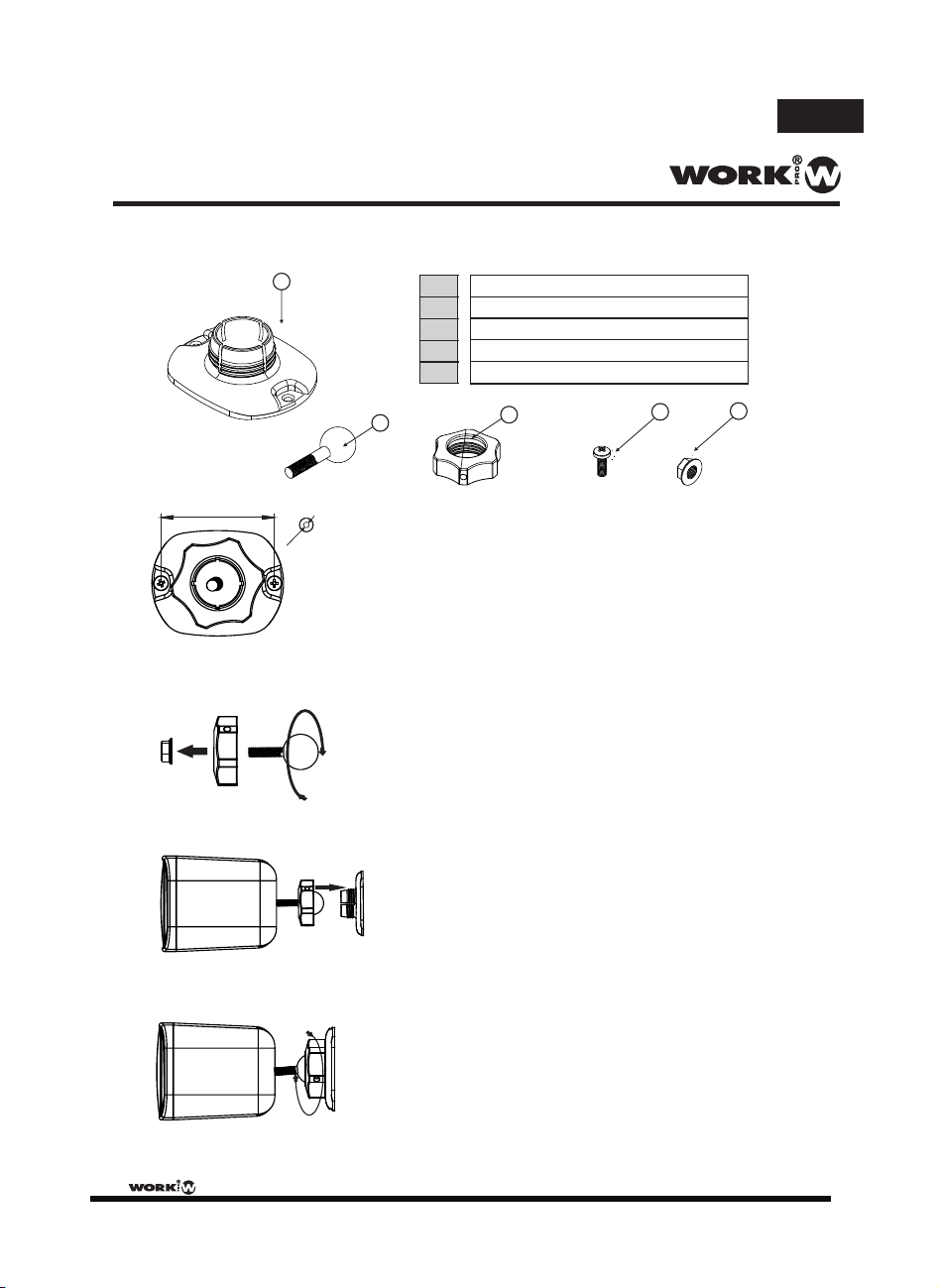

Use the wall mounting part (1) to mark the fixing points on the wall.
Take into account the dimensions between holes and the diameters
marked in figure 1.
Drill wall and insert wall fixings. Screw wall mounting part to wall.
Ensure that suitable screws and wall fixings are used.If in any
doubt contact a suitably qualified expert.
figure 1
figure 2
figure 3
figure 4
62
5 mm
Ø
Pass the threaded ball piece (2) through the locking nut (3)
and screw it directly into the loudspeaker.
Tighten M6 nut (5) against the loudspeaker with a spanner.
Do not over tighten.
Attach the complete set (loudspeaker+ threaded ball + locking
nut) to the wall mounting part (1). See figure 3.
Screw the locking nut (3) but not fully tight yet. See figure 4.
Angle the loudspeaker to obtain the desired orientation. Once
the angle is final, fully tighten the locking nut, but do not over
tighten.
34
1
2
1Rear wall mounting part
Threaded Ball
2
3
4
5
Locking nut
Fixation screw (x2)
Fixation nut
5
5 User Manual/Manual de Uso NEO SET 100 BT
Plastic Wall-mount bracket (NEO 3 S)
EN
NEO SET 100 BT

ES
NEO SET 100 BT
1. Introducción
2. Características
- Altavoz full range diseñado para instalaciones fijas.
- 50W R.M.S. @ 8Ω.
- Incorpora protección ante sobrecargas.
- Rejilla de aluminio
- Sopoprte de pared fabricado en plástico con sistema de montaje rápido (incluido)
- Este spoporte permite mover la unidad en ambos ejes
- Terminal Euroblock para una fácil instalación
NEO 3 S
NEO S8 A 2.1 BT
- Subwoofer autoamplificado.
- Entrada de nivel LINE desbalanceada.
- Woofer de 8” con doble bobina.
- Función Bluetooth
- Potencia del amplificador: 40W (Subwoofer) + (20W+20W satelites).
- Controles de volumen Master y subwoofer separados.
- Frecuencia de croosover ajsutable (50 Hz-150 Hz).
- alimentación seleccionable AC 115V/230V.
- Fabricado en madera MDF.
- Asa de fijación (vertical/horizontal).
6 User Manual/Manual de Uso NEO SET 100 BT
NEO SET 100 BT es un nuevo y elegante sistema de audio que permite crear la
atmósfera perfecta. Este set está compuesto por 2 altavoces todo rango NEO 3 S
y uno NEO S8 A 2.1 BT actuando com subwoofer autoamplificado.
El concepto y diseño de NEO SET 100 BT hace posible integrar este sistema en
cualquier proyecto. Incluye control independientes de volumen y la posibilidad de
configurar la frecuencia del crossover, permitiendo a los instaladores un gran
control de la instalación, adaptando el sistema a los requerimientos específicos de
la fuente de audio.
Este set está disponible en blanco y negro.

123 4 56
7
10
8
9
BT
www.workproaudio.com
7 User Manual/Manual de Uso NEO SET 100 BT

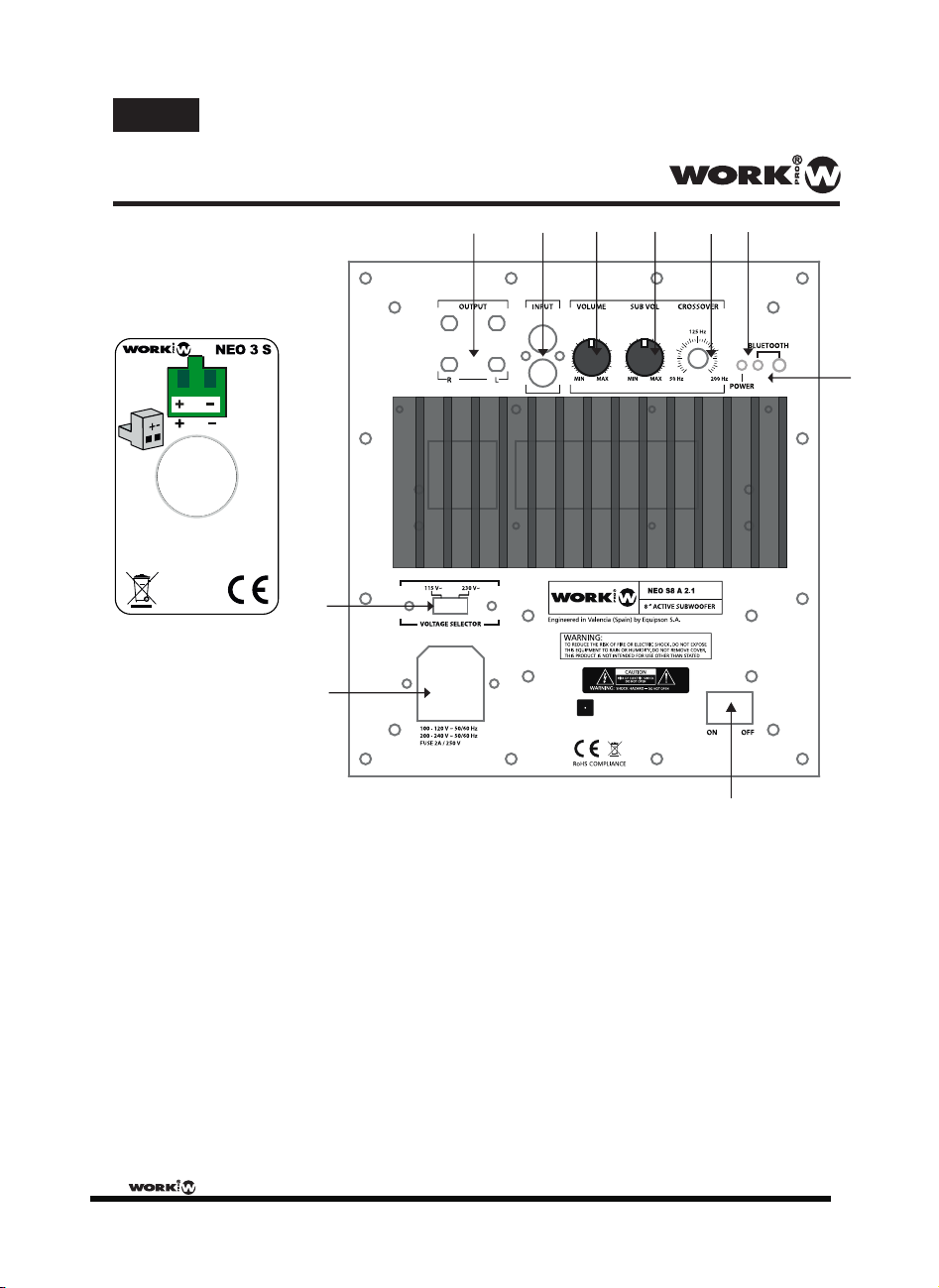

3. Vista Trasera
ES
NEO SET 100 BT
1. SALIDA L/R : Conecte los NEO 3 S aquí, un altavoz en cada canal
2. ENTRADA LINE DESBALANCEADA: Estos conectores RCA aceptan señal desbalanceada full range
procedente de la salida de un amplificador, mezclador, etc
3. CONTROL VOLUME: Este mando rotativo ajusta el volumen general (Master)
4. CONTROL SUBWOOFER:
5. CROSSFADER SUBWOOFER: Este mando rotativo ajusta un filtro paso bajo configurable entre
50 Hz y 150 Hz.
6. LED POWER: Este LED se ilumina cuando la unidad se conecta a la red eléctrica.
Este mando rotativo ajusta el volumen del subwoofer
7. MAIN VOLTAGE SELECTOR: Es posible seleccionar el voltaje de entrada( 115/230V AC)
8. MAIN SUPPLY: AC 100-120 /220-240V, 50/60 Hz. Conecte el cable Schuko-IEC incluido
9. INTERRUPTOR DE ENCENDIDO: Este interruptor de 2 posiciones controla el encendio/apagado de
la unidad.

10. FUNCION BT (Conmutador y LED de estado): Presione el interruptor 3s, oirá un pitido y el LED verde
parpadeará, indicando que el Bluetooth está encendido y puede ser conectado a otro dispositivo. Cuando se
enlacen ambos aparatos, oirá un tono. Puede escuchar audio en este dispositivo, todos los controles se realizan
desde el dispositivo pareado (como un dispositivo móvil).
Apagado: Con la función Bluetooth activa, presione el conmutador durante 3s, escuchará un pitido y el LED
verde se apagará.
Modelo: NEO 3 S
Elementos: 2.5” Woofer
Potencia soportada: 50W RMS (8ohm) (con protección de sobrecarga)
Respuesta en frecuencia: 150 Hz - 20 kHz
Sensitibilidad: 87 dB (1W/1m)
Max. SPL: 100 dB (1m)
Material (recinto): Plástico ABS
Material (rejilla): Aluminio
Rango IP: IP 45
Tipo de conexión: Terminal Euroblock (2 pines)
Acabado: RAL 9003 (W) / RAL 9004 (B)
Dimensiones: 95 x 85 x 100 mm
Peso: 0,5 kg (each)
* Especificaciones sujetas a cambio sin previo aviso
MODELO NEO S8 A 2.1 BT
AMPLIFICADOR
Tipo Subwoofer autoamplificado
Elementos Woofer 8” woofer
Tipo Doble bobina
Impedancia
LINE
Entrada 22 kΩ
Max. nivel entrada 0.775V rms
Potencia de salida 40 W rms (Subwoofer) + (20W+20W satelites)
Respuesta en frecuencia 35 Hz - 20 kHz
Fecuencia del Crossover 50 Hz - 200 Hz ( )seleccionable
Alimentación AC 115V /230V (seleccionable)
Conectores Conectores RCA
Sistema de fijación Asa de fijación horizontal/vertical (intercambiable)
Material Madera MDF
Colores Blanco y Negro
Dimensiones 520 x 400 x 130 mm
Peso 9,6 kg
8 User Manual/Manual de Uso NEO SET 100 BT
NEO SET 100 BT
4. Especificaciones
ES

85
95 100
NEO 3 S
520
400
130
NEO S8 A 2.1 BT
9 User Manual/Manual de Uso NEO SET 100 BT
ES
NEO SET 100 BT
5. Dimensiones
En mm.
