Xblitz R5 POWER User manual

[R POWER]5
Instrukcja obsługi w języku polskim - PL
User’s manual in English lanugage - EN
Uživatelská příručka v češtině - CZ
Bedienungsanleitung auf Deutsch - DE

2

[R POWER]5
INSTRUKCJA OBSŁUGI
PL

4
Dziękujemy za zakup Xblitz R5 Power.
Urządzenie jest adapterem, zapewniającym zasilanie dla
twoich urządzeń w samochodzie nawet, gdy jest
on zaparkowany. Adapter jest podłączany do akumulatora
samochodu z użyciem bezpieczników i zapewnia zasilanie
o napięciu 12/24V.
Proszę zapoznać się z instrukcją przed użytkowaniem.
01. ZAWARTOŚĆ ZESTAWU
1. Xblitz R5 Power
2. Zestaw 4 bezpieczników
3. Instrukcja
1
2
3

5
02. INSTALACJA
1. Wyjmij bezpiecznik ze skrzyni z bezpiecznikami
twojego samochodu i włóż go do przewodu typu bypass
dołączonego do zestawu ("oryginalny bezpiecznik"
na obrazku).
2. Włóż przewód typu bypass do miejsca, z którego
wyciągnąłeś bezpiecznik.
3. Włóż czarny przewód do zacisku GROUND
na urządzeniu R5 Power i zamocuj przewód z użyciem
dołączonego śrubokrętu. Upewnij się, że żadne
miedziane okablowanie nie wystaje z terminalu.
4. Włóż czerwony przewód do pozytywnego zacisku
12V/24V na urządzeniu R5 Power i zamocuj przewód
z użyciem dołączonego śrubokrętu. Upewnij się, że żadne
miedziane okablowanie nie wystaje z terminalu. Sprawdź
przewody ponownie, by upewnić się, że nie dojdzie
do zwarcia.

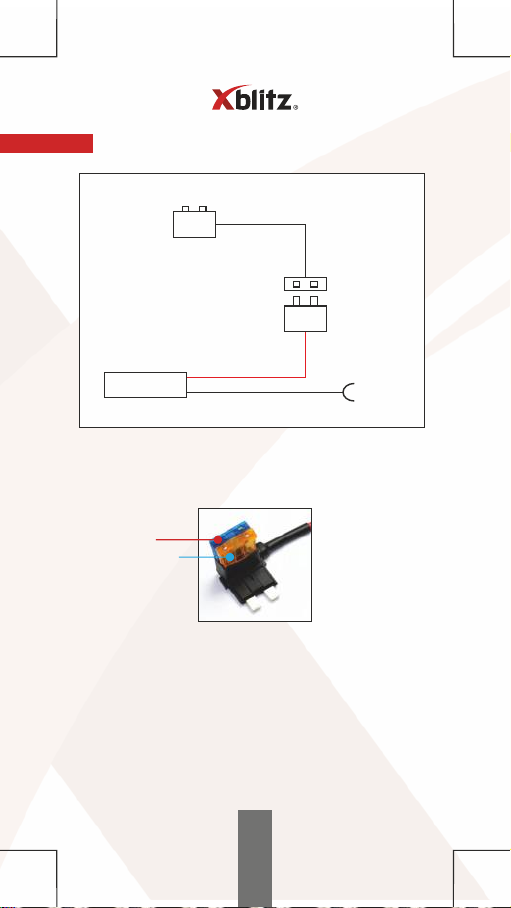

AKUMULATOR
CZERWONY
CZARNY
BEZPIECZNIK
+
-
+
-
ADAPTER
XBLITZ
nowy
bezpiecznik
oryginalny
bezpiecznik

6
03. USTAWIENIA
Xblitz R5 Power pozwala ci skonfigurować zarówno
Licznik Czasu Parkowania jak i Napięcie Przed Odcięciem
Zasilania, by uniknąć rozładowania akumulatora pojazdu,
gdy pojazd jest zaparkowany. Licznik Czasu Parkowania
lub Napięcie Odcięcia Zasilanie odetnie zasilanie dla
urządzenia - zależnie od tego, który mechanizm włączy
się pierwszy. Licznik Czasu Parkowania może być
nastawiony na okres od 5 minut do nieskończoności.
Dodatkowo, R5 Power pozwala nastawić ci poziom
napięcia, przy którym odcięte zostanie zasilanie.
Gdy tylko napięcie w akumulatorze twojego
zaparkowanego samochodu spadnie do podanej
wartości, R5 Power odetnie zasilanie dla urządzenia,
tym samym unikając nadmiernego rozładowania
akumulatora.
5. Podłącz metalowy zacisk pierścieniowy z czarnego
przewodu do masy samochodu. Nie podłączaj zacisku
pierścieniowego do malowanej powierzchni.
6. Włóż wtyczkę czerwonego przewodu
do odpowiedniego gniazda bezpiecznika typu bypass.
7. Naciśnij przełącznik zasilania na R5 Power, sprawdź
czy kontrolka się świeci.
8. Odizoluj i zamontuj sparowane złącze z użyciem
taśmy, zamknij skrzynię z bezpiecznikami pojazdu.
9. Wybierz najlepsze miejsce do zamontowania
R5 Power z przyklejoną do niego podkładką 3M VHB.
10. Zamocuj równoległe przewody, czerwony i czarny,
do pozostałych przewodów samochodowych z użyciem
opasek zaciskowych, by uniknąć przemieszczania się
przewodów.
11. Ciesz się zakupem!

7

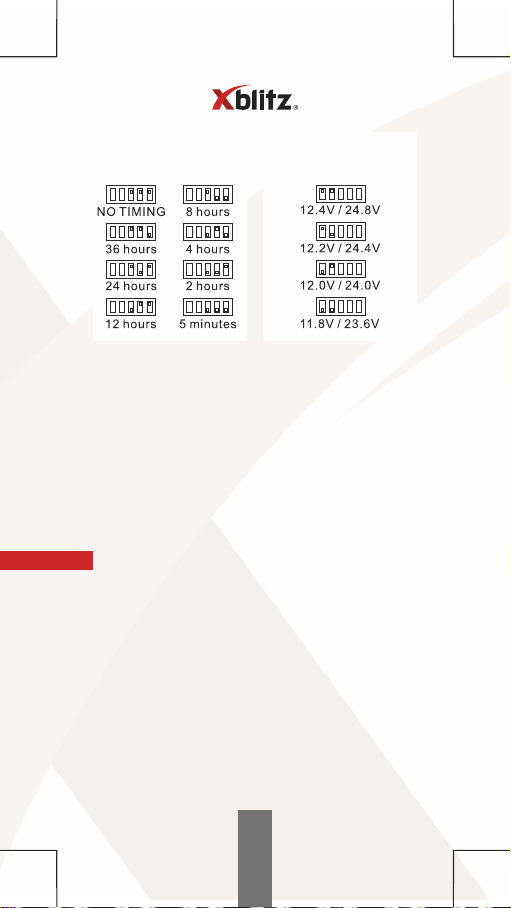

Ustawienia Licznika
Czasu Parkowania Ustawienia Napięcia Przed Odcięciem Zasilania
R5 Power odetnie zasilanie gdy okres czasu ustawiony
na Liczniku Czasu Parkowania dobiegnie końca, nawet
jeśli napięcie akumulatora jest wyższe niż nastawiono
na Napięciu Przed Odcięciem Zasilania. R5 Power
odetnie zasilanie gdy napięcie akumulatora spadnie
do wartości ustawionej na Napięciu Przed Odcięciem
Zasilania, nawet jeśli okres czasu ustawiony na Liczniku
Czasu Parkowania nie dobiegł końca. Dzięki tym dwóm
opcjom, nigdy nie będziesz musiał się martwić, że twój
akumulator rozładuje się gdy auto jest zaparkowane.
04. OPIS URZĄDZENIA
1. Gniazdo zapalniczki (moc wyjściowa max 36W)
2. Quick Charge (moc wyjściowa 24W max)
3. USB (moc wyjściowa 5V 2A)
4. Ustawienie napięcia przed odcięciem zasilania
5. Ustawienie licznika czasu parkowania
6. Kontrolka
7. Przełącznik zasilania

8
2
1
3
4
567
05. ZABEZPIECZENIE
PRZED PRZEGRZANIEM
1. W R5 Power wbudowany jest czujnik temperatury,
mierzący temperaturę obwodów, aby chronić R5 Power
oraz twój pojazd. Gdy obwody rozgrzeją się powyżej
90°C, R5 Power automatycznie odetnie zasilanie.
Gdy ich temperatura spadnie poniżej 90°C, R5 Power
automatycznie wznowi zasilanie.

9
06. ZABEZPIECZENIE
PRZED ROZŁADOWANIEM
1. Proszę nastawić wartość napięcia, przy której odcięte
zostanie zasilanie zgodnie z temperaturą otoczenia
i pojemnością akumulatora, która ma być zachowana,
gdy R5 Power odetnie zasilanie, zgodnie z wykresem
(wykres może nie odpowiadać twojemu rodzajowi
akumulatora).
Przykład:
Jeśli temperatura otoczenia wynosi 38°C i chcesz
zachować 50% pojemności baterii, gdy zestaw odcina
zasilanie dla kamery, powinieneś nastawić zestaw tak,
by zasilanie zostało odcięte, gdy napięcie
w akumulatorze wynosi 12.192V
(czyli zaokrąglając 12.2V); na kamerę samochodową
wykorzystane zostanie tylko 50% pojemności
akumulatora, nawet jeśli zostawisz auto zaparkowane
na długo. Jeśli jest to akumulator ołowiowo-kwasowy
50Wh, to 50% pojemności pozwoli na około 100 godzin
nagrywania kamery.

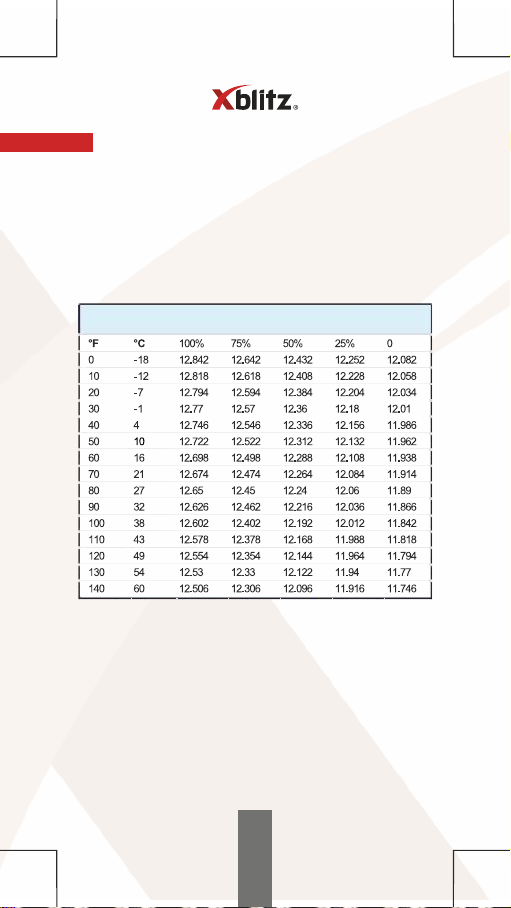

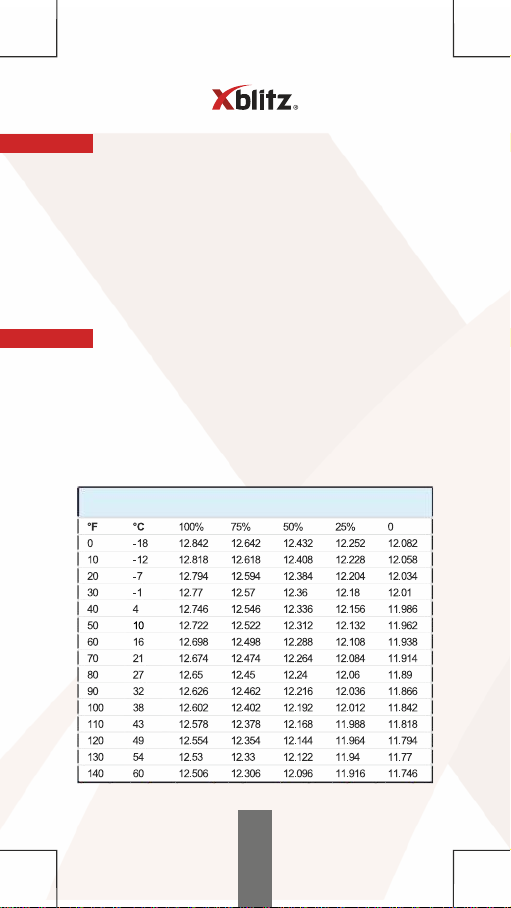

TEMPERATURA POJEMNOŚĆ I NAPIĘCIE W AKUMULATORZE
KWASOWO-OŁOWIOWYM 12V (w woltach)

10
Jeśli temperatura otoczenia wynosi 38°C i chcesz
zachować 50% pojemności baterii, gdy zestaw odcina
zasilanie dla kamery, powinieneś nastawić zestaw tak,
by zasilanie zostało odcięte, gdy napięcie
w akumulatorze wynosi 12.192V
(czyli zaokrąglając 12.2V); na kamerę samochodową
wykorzystane zostanie tylko 50% pojemności
akumulatora, nawet jeśli zostawisz auto zaparkowane
na długo. Jeśli jest to akumulator ołowiowo-kwasowy
50Wh, to 50% pojemności pozwoli na około 100 godzin
nagrywania kamery.
Są 4 ustawienia ochronne w zestawie podłączającym,
między którymi możesz przełączać zgodnie ze swoimi
potrzebami:
Dla akumulatorów 12V, ustawienia ochronne
to: 11.8V/12.0V/12.2V/12.4V;
Dla akumulatorów 24V, ustawienia ochronne
to: 23.6V/24.0V/24.4V/24.8V.
Zestaw podłączający automatycznie rozpozna
akumulator ołowiano-kwasowy i uchroni go przed
rozładowaniem.
Ustawienie 12.2V/ 24.4V jest zalecane dla większości
użytkowników.
R5 Power zasili twoje urządzenie mocą z akumulatora
twojego pojazdu, a ustawienia napięcia i licznika czasu
chronią go przed rozładowaniem.

11
07. RODZAJE
BEZPIECZNIKÓW DLA
BYPASS'U
Bezpieczniki są dołączane w zestawie.
Mini
(najpowszechniejsze)
Niskie Mini
ATO (normalny)
Micro 2
08. ŚRODKI
BEZPIECZEŃSTWA
1. Instalacji urządzenia dokonuj tylko, gdy silnik
samochodu jest wyłączony. To samo tyczy się
demontażu urządzenia.
2. Nie używaj urządzenia w sposób niezgodny z prawem
lub regulacjami w rejonie lub kraju, w którym przebywasz.
3. Nie podłączaj do adaptera urządzeń o zasilaniu innym,
niż 12/24V.
4. Trzymaj urządzenie z dala od dzieci.
5. Nie wrzucaj urządzenia do ognia ani nie wystawiaj
go na działanie ekstremalnie niskich lub ekstremalnie
wysokich temperatur.
6. Nie wkładaj palców lub innych przedmiotów obcych
do któregokolwiek z portów lub gniazd urządzenia.
7. Nie narażaj urządzenia na obrażenia mechaniczne.
8. Nie niszcz przewodów łączących urządzenie
z akumulatorem samochodu.
9. W razie problemów z funkcjonowaniem urządzenia,
skontaktuj się z punktem serwisowym Xblitz.
Nie dokonuj samodzielnej naprawy lub konserwacji
urządzenia.

12
09. KARTA GWARANCYJNA
/ REKLAMACJE
Produkt objęty jest 24-miesięczną gwarancją.
Warunki gwarancji można znaleźć na stronie:
https://xblitz.pl/gwarancja/
Reklamacje należy zgłaszać za pomocą formularza
reklamacyjnego znajdującego się pod adresem:
http://reklamacje.kgktrade.pl/
Szczegóły, kontakt oraz adres serwisu można znaleźć
na stronie: www.xblitz.pl
Specyfikacje i zawartość zestawu mogą ulec zmianie bez
powiadomienia. Przepraszamy za wszelkie niedogodności.
Umieszczony symbol przekreślonego kosza na śmieci informuje, że nieprzydatnych
urządzeń elektrycznych czy elektronicznych, jego akcesoriów (takich jak: zasilacze,
przewody) lub podzespołów (na przykład baterie, jeśli dołączono) nie można
wyrzucać razem z odpadami gospodarczymi. Właściwe działania w wypadku
konieczności utylizacji urządzeń czy podzespołów (na przykład baterii) lub ich
recyklingu polega na oddaniu urządzenia do punktu zbiórki, w którym zostanie
ono bezpłatnie przyjęte. Utylizacja podlega wersji przekształconej dyrektywy
WEEE (2012/19/UE) oraz dyrektywie w sprawie baterii i akumulatorów
(2006/66/WE). Właściwa utylizacja urządzenia zapobiega degradacji środowiska
naturalnego. Informacje o punktach zbiórki urządzeń wydają właściwe władze
lokalne. Nieprawidłowa utylizacja odpadów zagrożona jest kara/mi
przewidzianymi prawem obowiązującym na danym terenie.
Producent:
KGK Trade sp. z o.o. sp. k.
Ujastek 5B,
31-752 Kraków
Polska
Wyprodukowano w P.R.C.

[R POWER]5
USER'S MANUAL
EN

14
Thank you for purchasing Xblitz R5 Power.
This device is a power adapter, providing power for devices
in your car, even when it is parked. The adapter
is connected to the car's battery with piggy-back fuse
cable and provides power with 12/24V voltage.
Please read the user's manual before usage.
01. PACKAGE CONTENTS
1. Xblitz R5 Power
2. Fuses x4
3. Manual
1
2
3

15
02. INSTALLATION
1. Remove the fuse in your car's fuse box and put it into
the empty slot in the piggy-back fuse cable (“original
vehicle fuse” in the image).
2. Put the R5 Power piggy-back fuse cable into the now-
empty slot in the fuse box.
3. Insert the stripping wire of the black cord into the
GROUND terminal on R5 Power body and lock the wire
into place using the attached screwdriver; make sure
no copper wiring is sticking out of the terminal.
4. Insert the stripping wire of red cord into 12/24V
positive terminal on R5 Power body and lock the wire
into place using the attached screwdriver; make sure
no copper wiring is sticking out of the terminal; check
the wiring again to avoid a short-circuit.

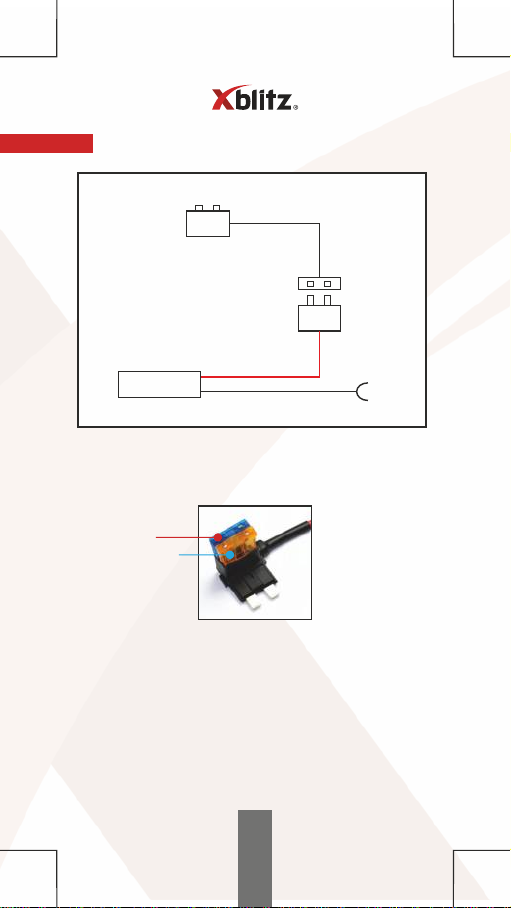

CAR BATTERY
RED
BLACK
FUSE
+
-
+
-
XBLITZ
ADAPTER
new fuse
original fuse

16
03. SETTINGS
Xblitz R5 Power has two settings you can configure
to avoid over-discharging the vehicle's battery when
the vehicle is parked – Parking Timer Delay and Battery
Drain Cut-O. R5 Power will cut the power supply to the
connected devices o based on whichever setting
activates first. Parking Timer Delay can be set from
5 minutes to infinity.
In addition to the timer, you can set battery drain
cut-o voltage. As soon as your parked vehicle's battery
voltage drops to the set cut-o value, R5 Power will
stop powering your devices, saving your vehicle's battery.
R5 Power will cut the power output o at the end
of time set by Parking Timer Delay setting, even if the
battery voltage is still higher than the Battery Drain
Cut-O setting.
R5 Power will cut the power output o then the battery
voltage drops to the value set by Battery Drain Cut-O
setting, even if it the time set by Parking Timer Delay
did not pass yet.
Thanks to those two settings, you never have to worry
about your vehicle's battery dying when your vehicle
is parked.
5. Attach the metal ring terminal from black cord
to a metal ground point on the body of the vehicle.
Do not attach the ring terminal to a painted surface.
6. Insert the plug of the red cord into the receptacle
of the piggy-back fuse cable.
7. Press the power switch on R5 Power, check if the
control light is on.
8. Seal the paired cartridge connector in place with tape,
close the vehicle fuse box.
9. Fasten the parallel red and black cables to other
vehicle cables with the use of cable ties.
10. Enjoy your purchase!

17
04. DEVICE DESCRIPTION
1. Lighter socket (OUTPUT POWER MAX 36W)
2. Quick Charge port (OUTPUT POWER MAX 24W)
3. USB port (OUTPUT POWER 5V 2A)
4. Cut-d voltage settings
5. Parking timer settings
6. Control light
7. Power switch
2
1
3
4
567

18
05. PROTECTION FROM
OVERHEATING
1. R5 Power has a built-in temperature sensor, which
measures the temperature of the wiring to protect
R5 Power and your vehicle; if the wiring reaches
a temperature above 90°C, R5 Power will automatically
cut power supply o; when the temperature falls
beneath 90°C, R5 Power will automatically resume
working.
06. PROTECTION FROM
OVER-DISCHARGE
1. Please set the cut-o voltage value according to the
temperature and how much of the battery's capacity
should be consumed before R5 Power cuts o the power
output. Here is a chart for your reference (specifics may
dier for dierent batteries).
TEMPERATURE 12V LEAD ACID CAPACITY & VOLTAGE (Volt)

19
For example:
If the environment temperature is 100°F (38°C) and
assuming you want to keep 50% of your car's battery
capacity to remain when R5 Power cuts the output o,
you should set the device to cut power output o at the
12.2V setting (i.e. above the 12.192 voltage from the
chart). For a regular 50Wh lead-acid battery, 50%
of battery consumption supports around 20 hours
of dash camera recording.
There are 4 protective band settings in R5 Power,
which you can switch according to your needs:
For 12V battery, the voltage cut-o settings are:
11.8V/12.0V/12.2V/12.4V
For 24V battery, the voltage cut-o settings are:
23.6V/24.0V/24.4V/24.8V
12.2V/24.4V band is recommended for most users
in typical working conditions.
07. PIGGY-BACK FUSE TAP
TYPE
The chosen fuse type is included in the kit.
Mini
(most common)
Low-profile Mini
ATO (regular)
Micro 2

20
08. SAFETY MEASURES
1. Do not install the device unless the car's engine
is turned o. The same is true for disassembly of the
device.
2. Do not use the device in a way that is against any laws
of regulations of the region or country you are in.
3. Do not connect any devices that require a power
supply dierent than 12/24V to the adapter.
4. Keep the device away from children
5. Do not expose the device to fire, extreme heat
or extreme cold.
6. Do not put fingers or any other foreign objects into
any of the device's ports or sockets.
7. Do not damage the device.
8. Do not damage the wiring connecting the device and
the car's battery.
9. In case of device malfunctioning, contact Xblitz
service point. Do not repair or maintain the device
by yourself.
