Xplore AVANTIS User manual

XPLORER AVANTIS
SOBNI BICIKL S NASLONOM
PRIRUČNIK ZA KORISNIKE

Sigurnosne upute
1. Dobro proučite ovaj korisnički priručnik prije nego počnete koristiti spravu.
2. Prije korištenja provjerite da su svi djelovi sprave dobro spojeni i da nisu
oštećeni. Sprava mora biti postavljena na ravnu površinu. Preporučamo da
koristitie tepih ili neku vrstu podloge da se ne ošteti pod.
3. Preporučamo da tijekom vježbanja nosite odgovarajuću odjeću i obuću.
Budite oprezni da ne nosite odjeću koja može zapeti za spravu jer to može
dovesti do ozljeda ili oštećenja. Pazire na vezice od obuće, njih možete učvrstiti
remenom na pedalama.
4. Ne čistite spravu sa agresivnim otopinama za čišćenje. Dovoljan je sapun i
vlažna krpa.
5. Držite spravu dalje od dosega male djece i kućnih ljubimaca. Ova sprava je
dizajnirana za odrasle osobe.
6. Ako bolujete od bilo kakvih bolesti, konzultirajte se sa liječnikom prije nego
počnete vježbati.
7. Ako tijekom vježbe osjetite bilo kakve bolove, grčeve, vrtoglavicu ili gubitak
daha, odamh prestanite s vježbom i kontaktirajte liječnika.
8. Maksimalna težina korisnika ove sprave je 100kg. Ako niste u tom rangu,
preporučamo da nabavite drugačiji model sobnog bicikla s naslonom.

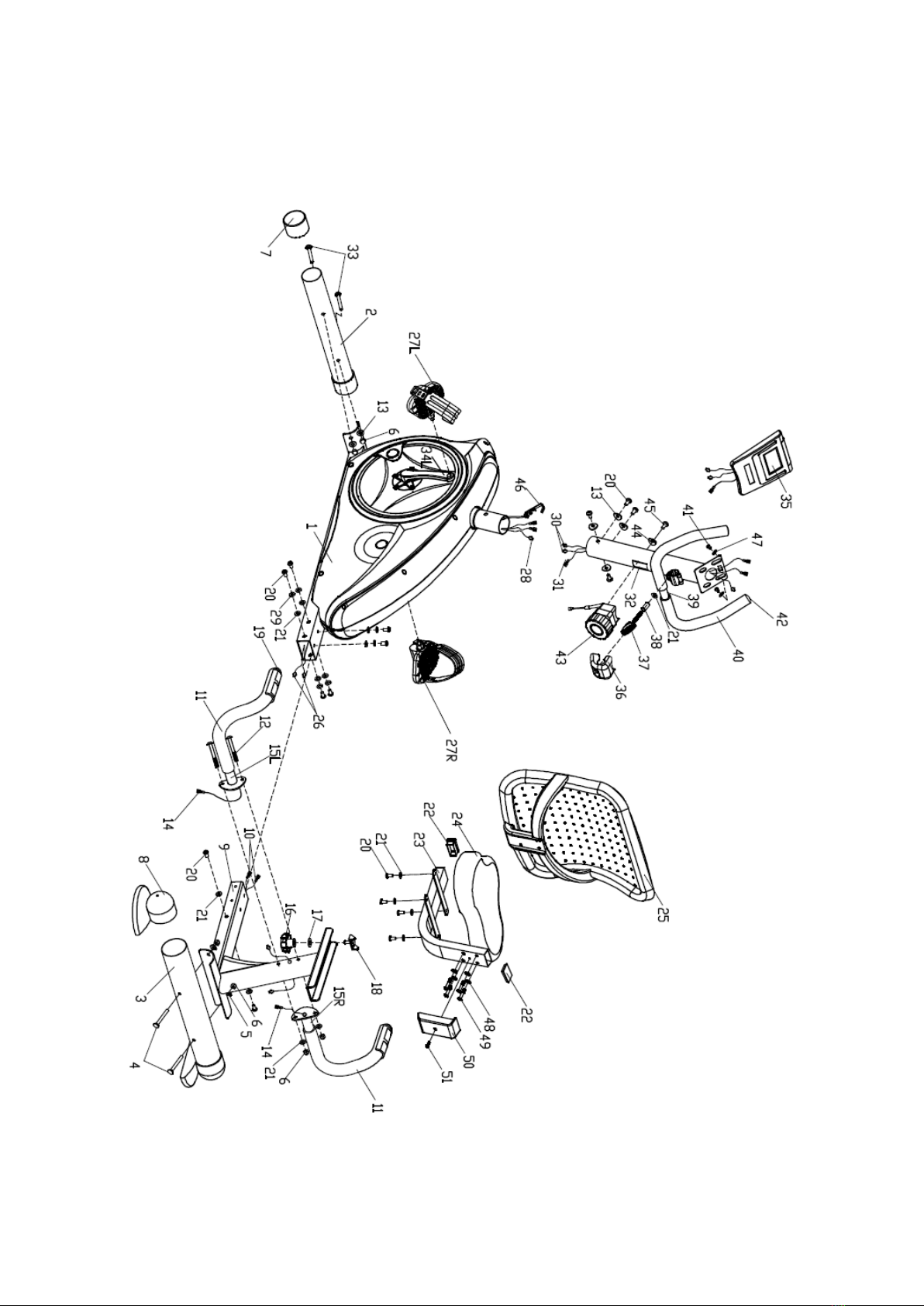

Shema

Tablica djelova
br.
Opis
kom
br.
Opis
kom
1
Front main frame
1
27L
/R
Pedal
1 pr.
2
Front stabilizer
1
28
Sensor wire
1
3
Rear stabilizer
1
29
Spring washer D8
6
4
Carriage bolt M8x90
2
30
Extension pulse wire 3
2
5
Arc washer d8x2xΦ25xR39
2
31
Extension wire
1
6
Acorn nut M8
6
32
Handlebar post
1
7
Front end cap
2
33
Carriage bolt M8x73
2
8
Rear end cap
2
34L
/R
Crank
1.pr
9
Rear main frame
1
35
Computer
1
10
Extension pulse wire 1
2
36
Handlebar cover
1
11
Foam grip
2
37
Plastic handlebar screw
1
12
Hex nut M8x80
2
38
Spacer
1
13
Arc washerΦ20xd8.5x R30
6
39
Fixed handlebar
1
14
Pulse wire
2
40
Foam grip
2
15L/R
Handlebar
1 pr.
41
Screw M5x10
2
16
Plum knob
1
42
End cap
2
17
Flat washer d10
1
43
Tension controller
1
18
U-bracket
1
44
Arc washer D5
1
19
End cap
2
45
Screw M5x55
1
20
Hex nut M8x15
16
46
Tension wire
1
21
Flat washer d8
15
47
Flat washer
2
22
Square end cap
2
48
Flat washer D6
4
23
Seat frame
1
49
Screw M6x40
4
24
Seat cushion
1
50
Backrest cover
1
25
Back cushion
1
51
Screw 4.2x18
1
26
Extension pulse wire 2
2
NAPOMENA:
Većina navedenih djelova je pakirano odvojeno, ali neki djelovi sprave su već
zapakirani spojeni. U tom slučaju samo dovojite djelove prema uputama za
sastavljanje.

Upute za sastavljanje
1. Izvadite vijke (20, 21) iz glavnog okvira (1) sa ključem. Zatim te vijke (20, 21)
umetnite u utore na stražnji okvir (9) kao na slici.
Napomena: Vijci (20, 21) se koriste da pričvrste stražnji i glavni okvir tijekom
transporta, da se izbjegnu oštećenja.

2.A: Pokrijte rupe na stražnjem stabilizatoru (3) sa kapicama (8).
2.B: Spojite prednji stabilizator (2) na glavni okvir (1) sa vijcima (33, 13, 6).
2.C: Spojite stražnji stabilizator (3) na stražnji okvir (9) sa vijcima (4, 5, 6).
2.D: Spojite produžnu žicu 1 (10) sa produžnom žicom 2 (26), zatim spojite glavni
(1) i stražnji okvir (9) sa vijcima (20, 29, 21).
3. Spojite okvir od sjedala (23) na stražnji okvir (9) sa vijkom/drškom (16, 17).

4.A: Spojite jastuk (24) na okvir od sjedala (23) sa vijcima (20, 21).
4.B: Spojite naslon (25) na okvir od sjedala (23) sa vijcima (48, 49).
4.C: Postavte zaštitu (50) na stražnji dio okvira od sjedala (23) i pričvrstite vijkom
(51).
5. Spojite produžnu žicu (14) sa produžnom žicom 1 (10), zatim postavite ručke
(15L/R) na stražnji okvir (9)i čvrsto zategnite vijcima (12, 21, 6).

6. Spojite pedale (27L/R) čvrsto na polugu (34L/R). Desna pedala (27R) se navija u
smjeru kazaljke na seatu, a lijeva pedala (27L) u suprotnom smijeru.
7.A: Spojite produžnu žicu 2 (26) sa produžnom žicom 3 (30). Spojite proužnu
žicu (31) sa žicom od senzora (28). Zatim provucite žicu za napetost (46) kroz
stup (32) i izvucite ju kroz rupu, kao na slici. Sada spojite žicu za napetost (46) s
kontrolom napetosti (43) kao na slici u gornjem desnom uglu.
7.B: Spojite kontrolu napetosti (43) na stup (32) sa vijcima (45, 44).
7.C: Spojite stup (32) na glavni okvir (1) sa vijcima (20, 13).

8. Postavite zaštitu za drške (36), i vijke (38, 21) na plastičnu okretnu dršku (37).
Zatim spojite drške (39) sa zaštitom (32) na stup i učvrstite sa plastičnom
okretnim drškom (37).
9. Spojite produžnu žicu 3 (30) i žicu od senzora (31) sa kablovima od računala
(35). Zatim postavite računalo/konzolu (35) na držač na stupu (32) sa vijcima (41,
47).

XPLORER AVANTIS
SOBNO KOLO S NASLONOM
UPORABNIŠKI PRIROČNIK

Varnostni napotki
1. Pred uporabo naprave, dobro preučite ta uporabniška navodila.
2. Pred uporabo preverite, če so vsi sestavni deli naprave dobro spojeni in
nepoškodovani. Naprava mora biti postavljena na ravni podlagi. Priporočamo,
da napravo postavite na preprogo ali drugo podlogo in tako obvarujete tla pred
odrgninami.
3. Priporočamo, da med vadbo nosite ustrezno obutev in obleko. Bodite pozorni,
da se vam preveč ohlapna obleka ne zaplete v napravo, kajti lahko se
poškodujete ali pride do poškodb naprave. Pazite na vezalke, te lahko pritrdite z
jermenom na pedalih.
4. K napravi brez nadzora ne pustite majhne otroke ali hišne ljubljenčke. Ta
naprava je konstruirana za odrasle osebe.
5. Če imate kakršnokoli bolezen, se pred vadbo posvetujte z zdravnikom.
6. Če med vadbo začutite bolečine, krče, vrtoglavico ali izgubite sapo, takoj
prenehajte z vadbo in se posvetujte z zdravnikom.
7. Največja teža uporabnikana na tej napravi je 100kg. Če ste nad to omejitvijo,
prosimo izberite drugi model sobnega kolesa.
8. Priporočamo, da vsaj enkrat letno podmažete gibljive dele naprave.

Shema

Tabela delov
št.
Opis
kos
št.
Opis
kos
1
Front main frame
1
27L
/R
Pedal
1 pr.
2
Front stabilizer
1
28
Sensor wire
1
3
Rear stabilizer
1
29
Spring washer D8
6
4
Carriage bolt M8x90
2
30
Extension pulse wire 3
2
5
Arc washer d8x2xΦ25xR39
2
31
Extension wire
1
6
Acorn nut M8
6
32
Handlebar post
1
7
Front end cap
2
33
Carriage bolt M8x73
2
8
Rear end cap
2
34L
/R
Crank
1.pr
9
Rear main frame
1
35
Computer
1
10
Extension pulse wire 1
2
36
Handlebar cover
1
11
Foam grip
2
37
Plastic handlebar screw
1
12
Hex nut M8x80
2
38
Spacer
1
13
Arc washerΦ20xd8.5x R30
6
39
Fixed handlebar
1
14
Pulse wire
2
40
Foam grip
2
15L/R
Handlebar
1 pr.
41
Screw M5x10
2
16
Plum knob
1
42
End cap
2
17
Flat washer d10
1
43
Tension controller
1
18
U-bracket
1
44
Arc washer D5
1
19
End cap
2
45
Screw M5x55
1
20
Hex nut M8x15
16
46
Tension wire
1
21
Flat washer d8
15
47
Flat washer
2
22
Square end cap
2
48
Flat washer D6
4
23
Seat frame
1
49
Screw M6x40
4
24
Seat cushion
1
50
Backrest cover
1
25
Back cushion
1
51
Screw 4.2x18
1
26
Extension pulse wire 2
2
OPOMBA:
Nekateri navedeni deli so pakirani posebej, nekateri pa so že sestavljeni in
pakirani.

Navodila za sestavjanje
1. izvlečite vijake (20, 21) iz glavnega okvirja (1) s ključem. Potem te vijake (20,
21) vstavite v utore na zadnji okvir (9) kot na sliki.
Opomba: vijaki (20, 21) se uporabljajo za pritrditev zadnjega dela in glavnega
okvirja samo za transport.

2.A: Pokrijte luknje na stabilizatorju (3) s kapicami (8).
2.B: Povežite sprednji stabilizator (2) na glavni okvir (1) z vijaki (33, 13, 6).
2.C: Povežite zadnji stabilizator (3) na zadnji okvir (9) z vijaki (4, 5, 6).
2.D: Povežite podaljšano žico 1 (10) s podaljšano žico 2 (26), potem povežite
glavni (1) in zadnji okvir (9) z vijaki (20, 29, 21).
3. Povežite okvir sedeža (23) z zadnjim okvirjem (9) z vijakom/ročko (16, 17).

4.A: Postavite blazinico (24) na okvir sedeža (23) z vijaki (20, 21).
4.B: Privijte naslon (25) na okvir sedeža (23) z vijaki (48, 49).
4.C: Postavte zaštito (50) na zadnji del okvirja sedeža (23) in privijte z vijakom
(51).
5. Povežite podaljšano žico (14) s podaljšano žico 1 (10), potem postavite ročke
(15L/R) na zadnji okvir (9) in dobro privijte z vijaki (12, 21, 6).

6. Privijte pedala (27L/R) trdno na vzvod (34L/R). Desno pedalo (27R) se privije v
smeri urinega kazalca, levi pa v nasprotni smeri (27L).
7.A: povežite podaljšano žico 2 (26) s podaljšano žico 3 (30). Povežite podaljšano
žico (31) s žico senzorja (28). Potem potegnite žico za napetost (46) skozi stolp
(32) in jo potegnite čez luknjo, kot na sliki. Sedaj priklopite žico za napetost (46) s
kontrolo napetosti (43), kot na sliki v gornjem desnem vogalu.
7.B: Povežite kontrolo napetosti (43) na stolp (32) z vijaki (45, 44).
7.C: Povežite stolp (32) na glavni okvir (1) z vijaki (20, 13).

8. Postavite zaštito za ročke (36), in vijake (38, 21) na plastično navojno ročko
(37). Potem povežite ročke (39) z zaščito (32) na stolp in privijte s plastično
navojno roko (37).
9. Povežitpodaljšano žico 3 (30) in žicu senzorja (31) s kalbi računalnika (35). Za
tem postavite računalnik/konzolo (35) na stojalo na stolpu (32) z vijaki (41, 47).

XPLORER AVANTIS
SOBNI BICIKL S NASLONOM
PRIRUČNIK ZA KORISNIKE

Sigurnosna uputstva
1. Dobro proučite ovaj korisnički priručnik prie nego što počnete koristiti spravu.
2. Prije korišćenja proverite da su svi delovi sprave dobro spojeni i da nisu
oštećeni. Sprava mora biti postavljena na ravnu površinu. Preporučujemo da
koristitie tepih ili neku vrstu podloge da se ne ošteti pod.
3. Preporučujemo da tokom vežbanja nosite odgovarajuću odeću i obuću. Budite
oprezni da ne nosite odeću koja može zapeti za spravu jer to može dovesti do
povreda ili oštećenja. Pazite na vezice od obuće, njih možete učvrstiti kaišem na
pedalama.
4. Ne čistite spravu sa agresivnim sredstvima za čišćenje. Dovoljan je sapun i
vlažna krpa.
5. Držite spravu dalje od male dece i kućnih ljubimaca. Ova sprava je dizajnirana
za odrasle osobe.
6. Ako bolujete od bilo kakvih bolesti, konsultujte se sa lekarom pre nego što
počnete vežbati.
7. Ako tokom vežbe osetite bilo kakve bolove, grčeve, vrtoglavicu ili gubitak daha,
odamah prestanite s vežbom i kontaktirajte lekara.
8. Maksimalna težina korisnika ove sprave je 100kg. Ako niste u tom rangu,
preporučujemo da nabavite drugačiji model sobnog bicikla s naslonom.
