Yamaha MW12 User manual

SERVICE MANUAL
HAMAMATSU, JAPAN
Copyright (c) Yamaha Corporation. All rights reserved. PDF ’06.02
PA 011815
CONTENTS（（
（（
（目目
目目
目次次
次次
次））
））
）
SPECIFICATIONS（総合仕様）.............................................. 3/5

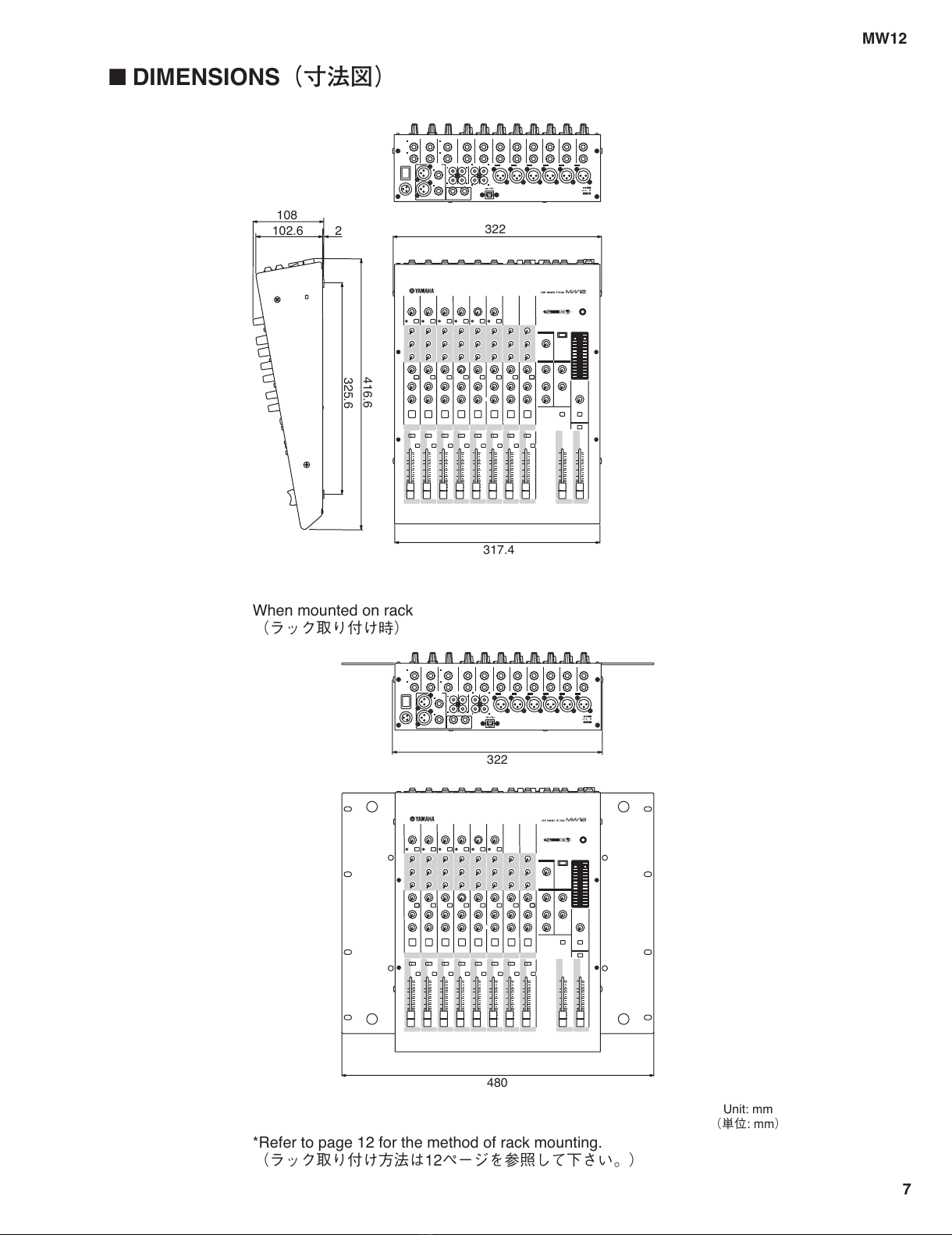

DIMENSIONS（寸法図）........................................................... 7
PANEL LAYOUT（パネルレイアウト）..................................... 8
CIRCUIT BOARD LAYOUT（ユニットレイアウト）............... 12
RACK MOUNTING（ラックマウント）................................... 12

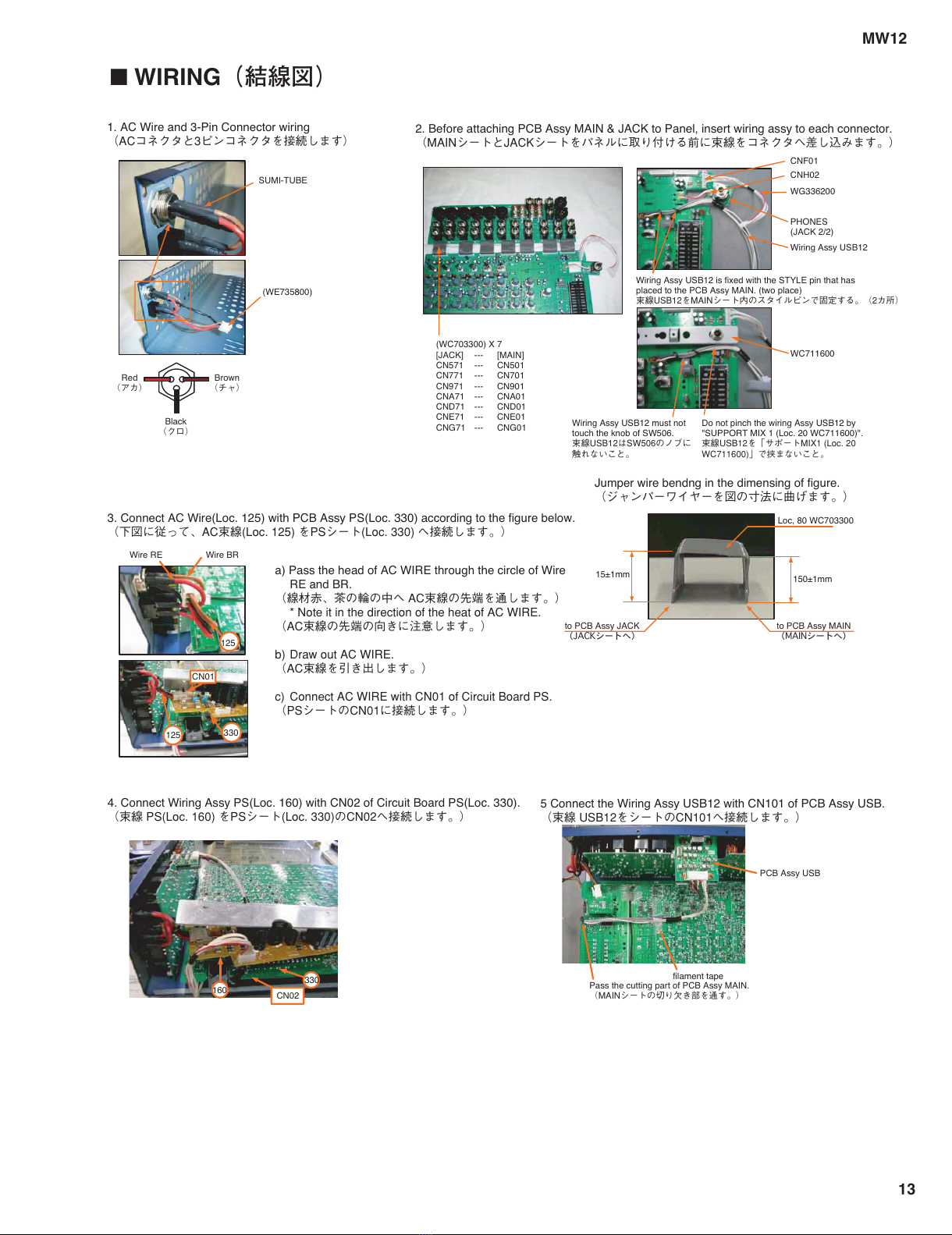

WIRING（結線図）................................................................... 13
DISASSEMBLY PROCEDURE（分解手順）........................... 14
LSI PIN DESCRIPTION（LSI 端子機能表）............................. 18
IC BLOCK DIAGRAM （IC ブロック図）................................. 18
CIRCUIT BOARDS（シート基板図）...................................... 19
INSPECTIONS（検査）...................................................... 27/38
BLOCK DIAGRAM & LEVEL DIAGRAM
（ブロック＆レベルダイアグラム）
OVERALL CIRCUIT DIAGRAM（総回路図）
PARTS LIST
20060225- オープンプライス
All manuals and user guides at all-guides.com
all-guides.com

2
MW12
WARNING: CHEMICAL CONTENT NOTICE!
The solder used in the production of this product contains LEAD. In addition, other electrical/electronic and/or plastic (Where
applicable) components may also contain traces of chemicals found by the California Health and Welfare Agency (and possibly
other entities) to cause cancer and/or birth defects or other reproductive harm.
DO NOT PLACE SOLDER, ELECTRICAL/ELECTRONIC OR PLASTIC COMPONENTS IN YOUR MOUTH FOR ANY REASON
WHAT SO EVER!
Avoid prolonged, unprotected contact between solder and your skin! When soldering, do not inhale solder fumes or expose eyes to
solder/flux vapor!
If you come in contact with solder or components located inside the enclosure of this product, wash your hands before handling food.
IMPORTANT NOTICE
This manual has been provided for the use of authorized Yamaha Retailers and their service personnel. It has been assumed that
basic service procedures inherent to the industry, and more specifically Yamaha Products, are already known and understood by the
users, and have therefore not been restated.
WARNING: Failure to follow appropriate service and safety procedures when servicing this product may result in per-
sonal injury, destruction of expensive components and failure of the product to perform as specified. For
these reasons, we advise all Yamaha product owners that all service required should be performed by an
authorized Yamaha Retailer or the appointed service representative.
IMPORTANT: This presentation or sale of this manual to any individual or firm does not constitute authorization certifi-
cation, recognition of any applicable technical capabilities, or establish a principal-agent relationship of
any form.
The data provided is believed to be accurate and applicable to the unit(s) indicated on the cover. The research engineering, and
service departments of Yamaha are continually striving to improve Yamaha products. Modifications are, therefore, inevitable
and changes in specification are subject to change without notice or obligation to retrofit. Should any discrepancy appear to
exist, please contact the distributor's Service Division.
WARNING: Static discharges can destroy expensive components. Discharge any static electricity your body may have
accumulated by grounding yourself to the ground bus in the unit (heavy gauge black wires connect to
this bus.)
IMPORTANT:
Turn the unit OFF during disassembly and parts replacement. Recheck all work before you apply power to
the unit.
Components having special characteristics are marked and must be replaced with parts having specification equal to those
originally installed.
• This applies only to products distributed by Yamaha-Kemble Music (U.K.) Ltd. (2 wires).
WARNING
IMPORTANT NOTICE FOR THE UNITED KINGDOM
Connecting the Plug and Cord
IMPORTANT: The wires in this mains lead are coloured in accordance with the following code:
BLUE : NEUTRAL
BROWN : LIVE
As the colours of the wires in the mains lead of this apparatus may not correspond with the coloured makings identifying the terminals in
your plug proceed as follows:
The wire which is coloured BLUE must be connected to the terminal which is marked with the letter N or coloured BLACK.
The wire which is coloured BROWN must be connected to the terminal which is marked with the letter L or coloured RED.
Making sure that neither core is connected to the earth terminal of the three pin plug.
印の商品は、安全を維持するために重要な部品です。交換する場合は、安全のために必ず指定の部品をご使用ください。
All manuals and user guides at all-guides.com

3
MW12
■ SPECIFICATIONS
Total Harmonic Distortion
(MIC to ST OUT)
Frequency Response
(CH INPUT 1-11/12 to ST OUT, GROUP
OUT, AUX SEND, C-R OUT, REC OUT)
Hum & Noise
Rs=150 ohms, Gain=Maximum, Hum &
Noise are measured with a -6 dB/octave
filter @12.7 kHz; equivalent to a 20 kHz
filter with infinite dB/octave attenuation.
Maximum Voltage Gain (1 kHz)
PAN/BAL: panned hard left or hard right.
Crosstalk (1 kHz)
Conditions
(THD+N) 20 Hz-20 kHz @ +14 dBu 600 ohms, GAIN controls at
minimum level, all faders at nominal level
20 Hz-20 kHz, nominal output level@1kHz, 600 ohms (ST OUT), 10 k
ohms (GROUP OUT, AUX SEND, C-R OUT, REC OUT), GAIN
controls at minimum level (CH INPUT 1-7/8), all faders at nominal
level
Equivalent Input Noise (CH INPUT 1-4 MIC)
Residual Output Noise 600 ohms (ST OUT)
ST, GROUP master faders at nominal level and all channel GROUP
switches and ST switches are off. (ST, GROUP OUT)
AUX master control at nominal level and all channel mix controls at
minimum level. (AUX SEND)
ST, GROUP master faders and one channel fader at nominal level. (ST,
GROUP OUT)
CH INPUT 1-4 MIC to CH INSERT OUT (10 k ohms), Rs=150 ohms,
GAIN controls at maximum level
CH INPUT 1-7/8 MIC to ST OUT (600 ohms), GROUP OUT (10 k
ohms), Rs=150 ohms, GAIN controls at maximum level
CH INPUT 1-7/8 MIC to ST OUT (600 ohms), GROUP to ST, Rs=150
ohms, GAIN controls at maximum level
CH INPUT 1-7/8 MIC to REC OUT (10 k ohms), Rs=150 ohms, GAIN
controls at maximum level
CH INPUT 1-4 MIC to AUX SEND (10 k ohms), Rs=150 ohms, GAIN
controls at maximum level, PRE
CH INPUT 1-4 MIC to AUX SEND (10 k ohms), Rs=150 ohms, GAIN
controls at maximum level, POST
CH INPUT 5/6-7/8 LINE to ST OUT (600 ohms), GROUP OUT (10 k
ohms), Rs=150 ohms, GAIN controls at maximum level
CH INPUT 5/6-7/8 LINE to AUX SEND (10 k ohms), Rs=150 ohms,
GAIN controls at maximum level, PRE
CH INPUT 5/6-7/8 LINE to AUX SEND (10 k ohms), Rs=150 ohms,
GAIN controls at maximum level, POST
CH INPUT 9/10-11/12 to ST OUT (600 ohms), GROUP OUT (10 k
ohms), Rs=150 ohms, GAIN controls at maximum level
RETURN to ST OUT (600 ohms), Rs=150 ohms
RETURN to AUX SEND(10 k ohms), Rs=150 ohms
2TR IN to ST OUT (600 ohms), Rs=600 ohms
Adjacent inputs
input to output
MIN
–3
TYP
0
60
84
94
62.2
76
86
58
47
57
34
16
9
27.8
MAX
0.1
1
–128
–100
–88
(92 dB S/N)
–81
(85 dB S/N)
–64
(68 dB S/N)
-70
-70
UNIT
%
dB
dBu
dBu
dBu
dBu
dBu
dB
dB
dB
dB
dB
dB
dB
dB
dB
dB
dB
dB
dB
dB
dB
■Electrical Characteristics
Where 0 dBu=0.775Vms
Output Impedancce of signal generator: 150 ohms
Monaural/Stereo CH High Pass Filter
Monaural/Stereo CH Equalization
Turn over/roll-off frequency of shelving, 3 dB below maximum
variable level
Phantom Power
Monaural/Stereo Input PEAK Indicator
USB Audio
Included Accessories
Power Consumption
Dimensions (W X H X D)
Net Weight
Temperature Range
80 Hz 12 dB/octave
±15 dB (Max. Variation)
HIGH: 10 kHz (shelving)
MID: 2.5 kHz (peaking)
LOW: 100 Hz (shelving)
Supplied when Phantom +48 V switch is ON. (XLR-type input jacks)
On each channel: red indicator lights if post-EQ signal (on ST channels, if either post-EQ signal o r
post-mic-amp signal) comes within 3 dB of the clipping level.
Input/Output: 44.1/48 kHz
Power adaptor (PA-20), CD-ROM, USB cable
29 W
322 mm X 108 mm X 416.6 mm
5 kg
Operating temperature: 0 to 40 °C, Storage temperature: -20 to 60 °C
■General Specifications
All manuals and user guides at all-guides.com

4
MW12

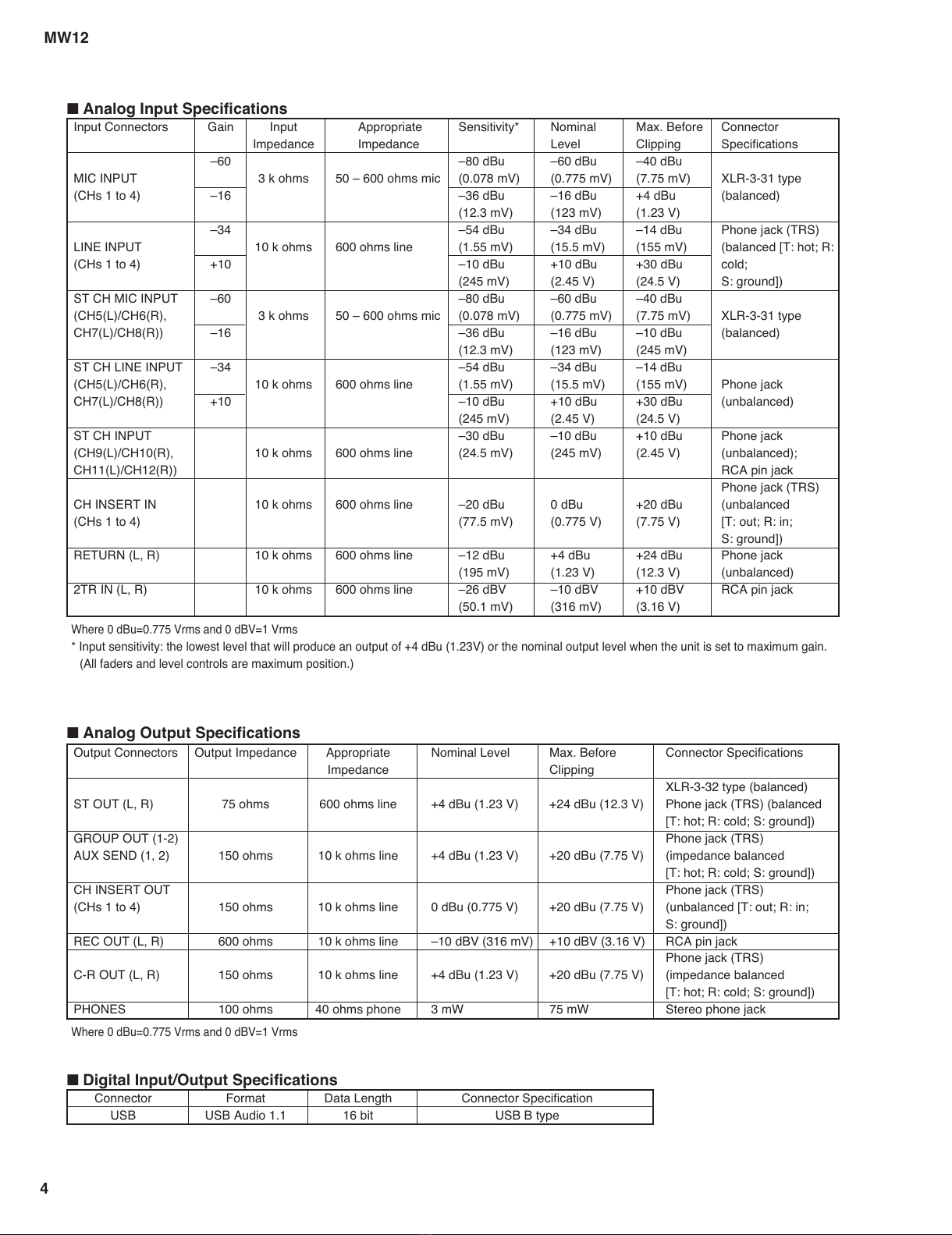

■Analog Output Specifications
Where 0 dBu=0.775 Vrms and 0 dBV=1 Vrms
Output Connectors
ST OUT (L, R)
GROUP OUT (1-2)
AUX SEND (1, 2)
CH INSERT OUT
(CHs 1 to 4)
REC OUT (L, R)
C-R OUT (L, R)
PHONES
Output Impedance
75 ohms
150 ohms
150 ohms
600 ohms
150 ohms
100 ohms
Appropriate
Impedance
600 ohms line
10 k ohms line
10 k ohms line
10 k ohms line
10 k ohms line
40 ohms phone
Nominal Level
+4 dBu (1.23 V)
+4 dBu (1.23 V)
0 dBu (0.775 V)
–10 dBV (316 mV)
+4 dBu (1.23 V)
3 mW
Max. Before
Clipping
+24 dBu (12.3 V)
+20 dBu (7.75 V)
+20 dBu (7.75 V)
+10 dBV (3.16 V)
+20 dBu (7.75 V)
75 mW
Connector Specifications
XLR-3-32 type (balanced)
Phone jack (TRS) (balanced
[T: hot; R: cold; S: ground])
Phone jack (TRS)
(impedance balanced
[T: hot; R: cold; S: ground])
Phone jack (TRS)
(unbalanced [T: out; R: in;
S: ground])
RCA pin jack
Phone jack (TRS)
(impedance balanced
[T: hot; R: cold; S: ground])
Stereo phone jack
■Digital Input/Output Specifications
Connector
USB
Format
USB Audio 1.1
Data Length
16 bit
Connector Specification
USB B type
■Analog Input Specifications
Where 0 dBu=0.775 Vrms and 0 dBV=1 Vrms
* Input sensitivity: the lowest level that will produce an output of +4 dBu (1.23V) or the nominal output level when the unit is set to maximum gain.
(All faders and level controls are maximum position.)
Input Connectors
MIC INPUT
(CHs 1 to 4)
LINE INPUT
(CHs 1 to 4)
ST CH MIC INPUT
(CH5(L)/CH6(R),
CH7(L)/CH8(R))
ST CH LINE INPUT
(CH5(L)/CH6(R),
CH7(L)/CH8(R))
ST CH INPUT
(CH9(L)/CH10(R),
CH11(L)/CH12(R))
CH INSERT IN
(CHs 1 to 4)
RETURN (L, R)
2TR IN (L, R)
Gain
–60
–16
–34
+10
–60
–16
–34
+10
Input
Impedance
3 k ohms
10 k ohms
3 k ohms
10 k ohms
10 k ohms
10 k ohms
10 k ohms
10 k ohms
Appropriate
Impedance
50 – 600 ohms mic
600 ohms line
50 – 600 ohms mic
600 ohms line
600 ohms line
600 ohms line
600 ohms line
600 ohms line
Sensitivity*
–80 dBu
(0.078 mV)
–36 dBu
(12.3 mV)
–54 dBu
(1.55 mV)
–10 dBu
(245 mV)
–80 dBu
(0.078 mV)
–36 dBu
(12.3 mV)
–54 dBu
(1.55 mV)
–10 dBu
(245 mV)
–30 dBu
(24.5 mV)
–20 dBu
(77.5 mV)
–12 dBu
(195 mV)
–26 dBV
(50.1 mV)
Nominal
Level
–60 dBu
(0.775 mV)
–16 dBu
(123 mV)
–34 dBu
(15.5 mV)
+10 dBu
(2.45 V)
–60 dBu
(0.775 mV)
–16 dBu
(123 mV)
–34 dBu
(15.5 mV)
+10 dBu
(2.45 V)
–10 dBu
(245 mV)
0 dBu
(0.775 V)
+4 dBu
(1.23 V)
–10 dBV
(316 mV)
Max. Before
Clipping
–40 dBu
(7.75 mV)
+4 dBu
(1.23 V)
–14 dBu
(155 mV)
+30 dBu
(24.5 V)
–40 dBu
(7.75 mV)
–10 dBu
(245 mV)
–14 dBu
(155 mV)
+30 dBu
(24.5 V)
+10 dBu
(2.45 V)
+20 dBu
(7.75 V)
+24 dBu
(12.3 V)
+10 dBV
(3.16 V)
Connector
Specifications
XLR-3-31 type
(balanced)
Phone jack (TRS)
(balanced [T: hot; R:
cold;
S: ground])
XLR-3-31 type
(balanced)
Phone jack
(unbalanced)
Phone jack
(unbalanced);
RCA pin jack
Phone jack (TRS)
(unbalanced
[T: out; R: in;
S: ground])
Phone jack
(unbalanced)
RCA pin jack
All manuals and user guides at all-guides.com

5
MW12

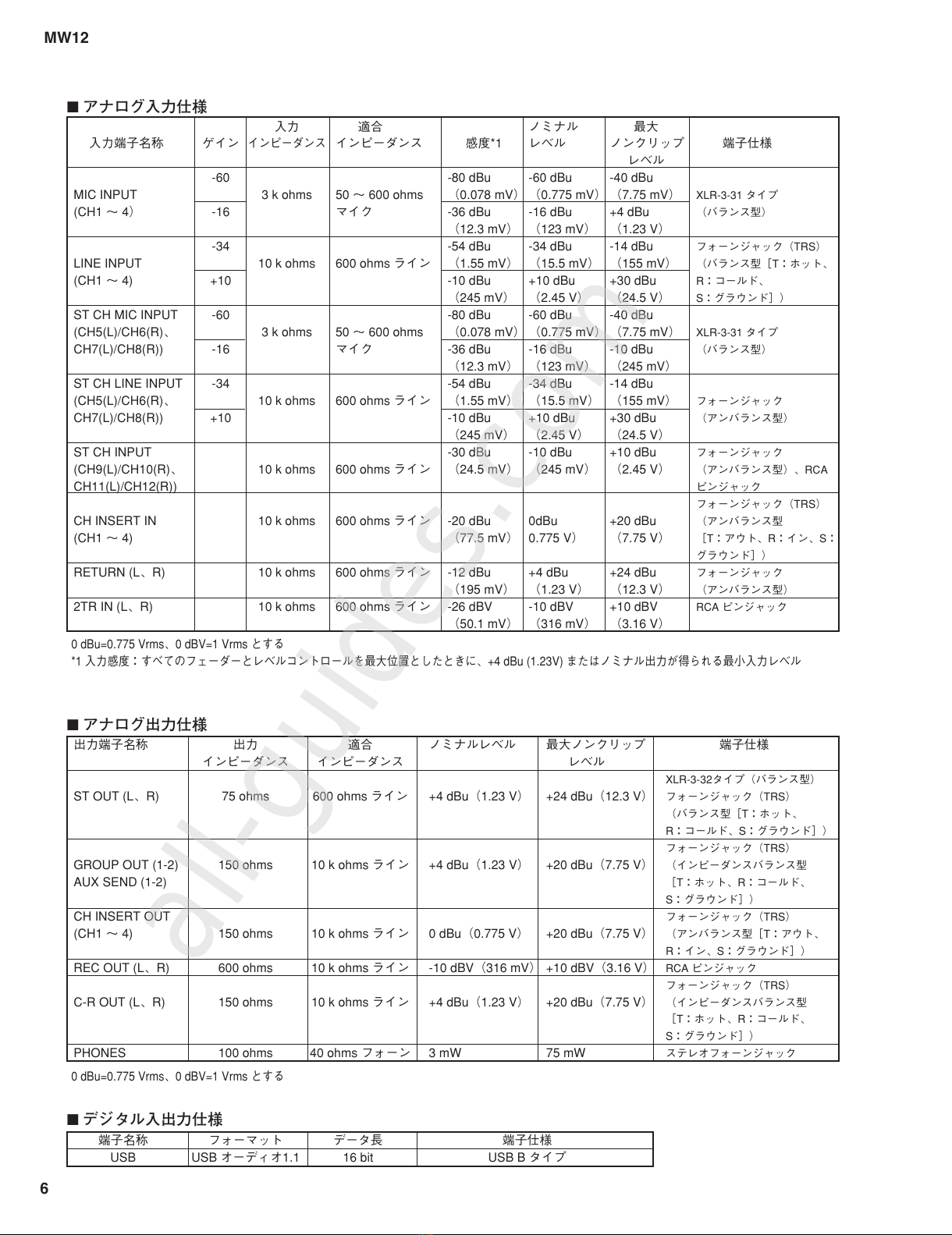

■ 総合仕様
全高調波歪率
(MIC→STOUT)
周波数特性
(CHINPUT1〜11/12
→STOUT、GROUPOUT、AUX
SEND、C-ROUT、RECOUT)
ハム&ノイズ
Rs=150ohms、
Gain=最大レベル、@12.7kHz、
-6dB/octaveのローパスフィルター
で測定(@20kHz、-∞dB/octave
フィルターに相当)
最大電圧ゲイン(1kHz)
PAN/BAL：左か右に回し切る
クロストーク(1kHz)
 条件
(THD+N)20Hz〜20kHz@+14dBu600ohms、
GAINコントロール=最小レベル、すべてのフェーダー=ノミナルレベル
20Hz〜20kHz、ノミナル出力レベル@1kHz、600ohms(STOUT)、
10kohms(GROUPOUT、AUXSEND、C-ROUT、RECOUT)、
GAINコントロール=最小レベル(CHINPUT1〜7/8)、
すべてのフェーダー=ノミナルレベル
入力換算ノイズ(CHINPUT1〜4MIC)
残留ノイズ600ohms(STOUT)
ST,GROUPマスターフェーダー＝ノミナルレベル
全チャンネルGroupスイッチ、STスイッチ=OFF(ST.GROUPOUT)
AUXマスターコントロール=ノミナルレベル
全チャンネルコントロール=最小レベル(AUXSEND)
ST,GROUPマスターフェーダー&1チャンネルフェーダー=ノミナルレ
ベル(ST.GROUPOUT)
CHINPUT1〜4MIC→CHINSERTOUT(10kohms)、Rs=150
ohms、GAINコントロール=最大レベル
CHINPUT1〜7/8MIC→STOUT(600ohms)、GROUPOUT(10k
ohms)、Rs=150ohms、GAINコントロール=最大レベル
CHINPUT1〜7/8MIC→STOUT(600ohms)、GROUPtoST、
Rs=150ohms、GAINコントロール=最大レベル
CHINPUT1〜7/8MIC→RECOUT(10kohms)、Rs=150ohms、
GAINコントロール=最大レベル
CHINPUT1〜4MIC→AUXSEND(10kohms)、Rs=150ohms、
GAINコントロール=最大レベル、PRE
CHINPUT1〜4MIC→AUXSEND(10kohms)、Rs=150ohms、
GAINコントロール=最大レベル、POST
CHINPUT5/6〜7/8LINE→STOUT(600ohms)、GROUPOUT
(10kohms)、Rs=150ohms、GAINコントロール=最大レベル
CHINPUT5/6〜7/8LINE→AUXSEND(10kohms)、Rs=150
ohms、GAINコントロール=最大レベル、PRE
CHINPUT5/6〜7/8LINE→AUXSEND(10kohms)、Rs=150
ohms、GAINコントロール=最大レベル、POST
CHINPUT9/10〜11/12→STOUT(600ohms)、GROUPOUT(10
kohms)、Rs=150ohms、GAINコントロール=最大レベル
RETURN→STOUT(600ohms)、Rs=150ohms
RETURN→AUXSEND(10kohms)、Rs=150ohms
2TRIN→STOUT(600ohms)、Rs=600ohms
入力チャンネル間
入出力チャンネル間
最小
-3.0
標準
0
60
84
94
62.2
76
86
58
47
57
34
16
9
27.8
最大
0.1
1.0
-128
-100
-88
（92dBS/N)
-81
（85dBS/N)
-64
（68dBS/N)
-70
-70
単位
％
dB
dBu
dBu
dBu
dBu
dBu
dB
dB
dB
dB
dB
dB
dB
dB
dB
dB
dB
dB
dB
dB
dB
■電気的特性
0 dBu = 0.775 Vrms
シグナルジェネレーターの出力インピーダンスは150 ohms
モノラル、ステレオハイパスフィルター
モノラル、ステレオチャンネルイコライザー
シェルビングタイプのターンオーバー/ロールオフ周波数：
最大可変幅に対して3dB下がったポイント
ファンタム電源
モノラル/ステレオインプットPEAKインジケーター
USBオーディオ
付属品
消費電力
最大外形寸法（W×H×D）
質量
温度
80Hz12dB/octave
±15dB(最大可変幅)
HIGH：10kHz(シェルビングタイプ)
MID：2.5kHz(ピーキングタイプ)
LOW：100Hz(シェルビングタイプ)
PHANTOMスイッチ＝オンでDC+48V供給(XLRタイプの入力端子)
各チャンネル：イコライザー後（ステレオチャンネルは、イコライザー後またはMICアンプ後）
の信号のレベルが、クリッピングの手前3dBに達すると赤く点灯
入出力とも44.1/48kHz
電源アダプター(PA-20)、CD-ROM、USBケーブル
29W
322mm×108mm×416.6mm
5kg
動作温度:0〜40℃、保管温度:-20〜60℃
■一般仕様
All manuals and user guides at all-guides.com

6
MW12
■アナログ出力仕様
0dBu=0.775Vrms、0dBV=1Vrmsとする
出力端子名称
STOUT(L、R)
GROUPOUT(1-2)
AUXSEND(1-2)
CHINSERTOUT
(CH1〜4)
RECOUT(L、R)
C-ROUT(L、R)
PHONES
出力
インピーダンス
75ohms
150ohms
150ohms
600ohms
150ohms
100ohms
適合
インピーダンス
600ohmsライン
10kohmsライン
10kohmsライン
10kohmsライン
10kohmsライン
40ohmsフォーン
ノミナルレベル
+4dBu（1.23V）
+4dBu（1.23V）
0dBu（0.775V）
-10dBV（316mV）
+4dBu（1.23V）
3mW
最大ノンクリップ
 レベル
+24dBu（12.3V）
+20dBu（7.75V）
+20dBu（7.75V）
+10dBV（3.16V）
+20dBu（7.75V）
75mW
 端子仕様
XLR-3-32タイプ（バランス型）
フォーンジャック（TRS）
（バランス型［T：ホット、
R：コールド、S：グラウンド］）
フォーンジャック（TRS）
（インピーダンスバランス型
［T：ホット、R：コールド、
S：グラウンド］）
フォーンジャック（TRS）
（アンバランス型［T：アウト、
R：イン、S：グラウンド］）
RCAピンジャック
フォーンジャック（TRS）
（インピーダンスバランス型
［T：ホット、R：コールド、
S：グラウンド］）
ステレオフォーンジャック
■デジタル入出力仕様
端子名称
USB
フォーマット
USBオーディオ1.1
データ長
16bit
端子仕様
USBBタイプ
■アナログ入力仕様
0dBu=0.775Vrms、0dBV=1Vrmsとする
*1入力感度：すべてのフェーダーとレベルコントロールを最大位置としたときに、+4dBu(1.23V)またはノミナル出力が得られる最小入力レベル

 入力端子名称
MICINPUT
(CH1〜4）
LINEINPUT
(CH1〜4)
STCHMICINPUT
(CH5(L)/CH6(R)、
CH7(L)/CH8(R))
STCHLINEINPUT
(CH5(L)/CH6(R)、
CH7(L)/CH8(R))
STCHINPUT
(CH9(L)/CH10(R)、
CH11(L)/CH12(R))
CHINSERTIN
(CH1〜4)
RETURN(L、R)
2TRIN(L、R)
ゲイン
-60
-16
-34
+10
-60
-16
-34
+10
入力
インピーダンス
3kohms
10kohms
3kohms
10kohms
10kohms
10kohms
10kohms
10kohms
適合
インピーダンス
50〜600ohms
マイク
600ohmsライン
50〜600ohms
マイク
600ohmsライン
600ohmsライン
600ohmsライン
600ohmsライン
600ohmsライン

 感度*1
-80dBu
（0.078mV）
-36dBu
（12.3mV）
-54dBu
（1.55mV）
-10dBu
（245mV）
-80dBu
（0.078mV）
-36dBu
（12.3mV）
-54dBu
（1.55mV）
-10dBu
（245mV）
-30dBu
（24.5mV）
-20dBu
（77.5mV）
-12dBu
（195mV）
-26dBV
（50.1mV）
ノミナル
レベル
-60dBu
（0.775mV）
-16dBu
（123mV）
-34dBu
（15.5mV）
+10dBu
（2.45V）
-60dBu
（0.775mV）
-16dBu
（123mV）
-34dBu
（15.5mV）
+10dBu
（2.45V）
-10dBu
（245mV）
0dBu
0.775V）
+4dBu
（1.23V）
-10dBV
（316mV）
最大
ノンクリップ
 レベル
-40dBu
（7.75mV）
+4dBu
（1.23V）
-14dBu
（155mV）
+30dBu
（24.5V）
-40dBu
（7.75mV）
-10dBu
（245mV）
-14dBu
（155mV）
+30dBu
（24.5V）
+10dBu
（2.45V）
+20dBu
（7.75V）
+24dBu
（12.3V）
+10dBV
（3.16V）

 端子仕様
XLR-3-31タイプ
（バランス型）
フォーンジャック（TRS）
（バランス型［T：ホット、
R：コールド、
S：グラウンド］）
XLR-3-31タイプ
（バランス型）
フォーンジャック
（アンバランス型）
フォーンジャック
（アンバランス型）、RCA
ピンジャック
フォーンジャック（TRS）
（アンバランス型
［T：アウト、R：イン、S：
グラウンド］）
フォーンジャック
（アンバランス型）
RCAピンジャック
All manuals and user guides at all-guides.com
all-guides.com

7
MW12
■DIMENSIONS（寸法図）
317.4
102.6 2
108
322
480
322
When mounted on rack
*Refer to page 12 for the method of rack mounting.
325.6
416.6
（ラック取り付け時）
（ラック取り付け方法は12ページを参照して下さい。）
Unit: mm
（単位:mm）
All manuals and user guides at all-guides.com

8
MW12

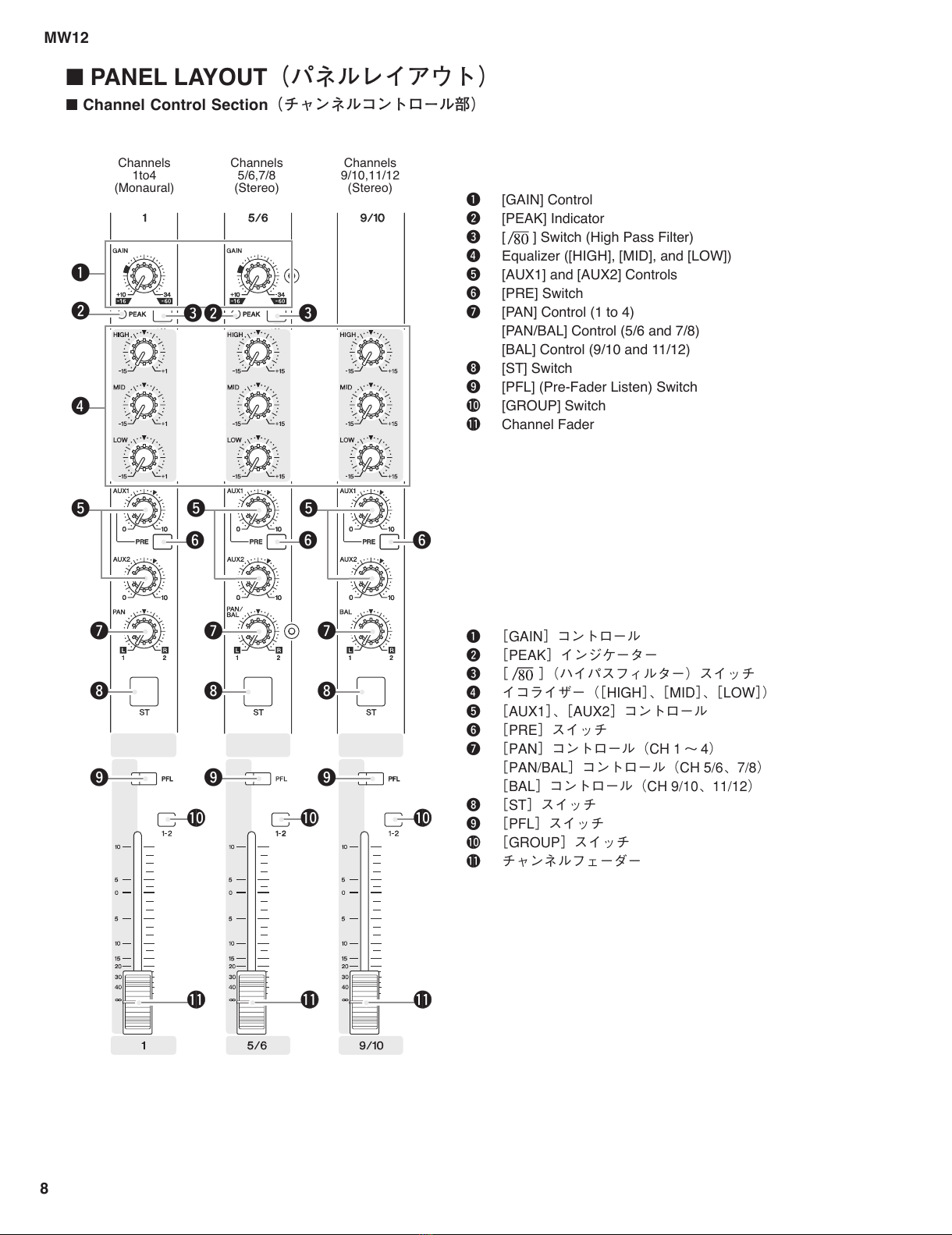

■ PANEL LAYOUT（パネルレイアウト）
■ Channel Control Section（チャンネルコントロール部）
q[GAIN] Control
w[PEAK] Indicator
e[ ] Switch (High Pass Filter)
rEqualizer ([HIGH], [MID], and [LOW])
t[AUX1] and [AUX2] Controls
y[PRE] Switch
u[PAN] Control (1 to 4)
[PAN/BAL] Control (5/6 and 7/8)
[BAL] Control (9/10 and 11/12)
i[ST] Switch
o[PFL] (Pre-Fader Listen) Switch
!0 [GROUP] Switch
!1 Channel Fader
q［GAIN］コントロール
w［PEAK］インジケーター
e［ ］（ハイパスフィルター）スイッチ
rイコライザー（［HIGH］、［MID］、［LOW］）
t［AUX1］、［AUX2］コントロール
y［PRE］スイッチ
u［PAN］コントロール（CH1 〜 4）
［PAN/BAL］コントロール（CH5/6、7/8）
［BAL］コントロール（CH9/10、11/12）
i［ST］スイッチ
o［PFL］スイッチ
!0 ［GROUP］スイッチ
!1 チャンネルフェーダー
Channels
1to4
(Monaural)
Channels
5/6,7/8
(Stereo)
Channels
9/10,11/12
(Stereo)
q
wwee
r
ttt
yyy
u
i
o
!0 !0 !0
!1 !1 !1
u
i
o
u
i
o
All manuals and user guides at all-guides.com

9
MW12

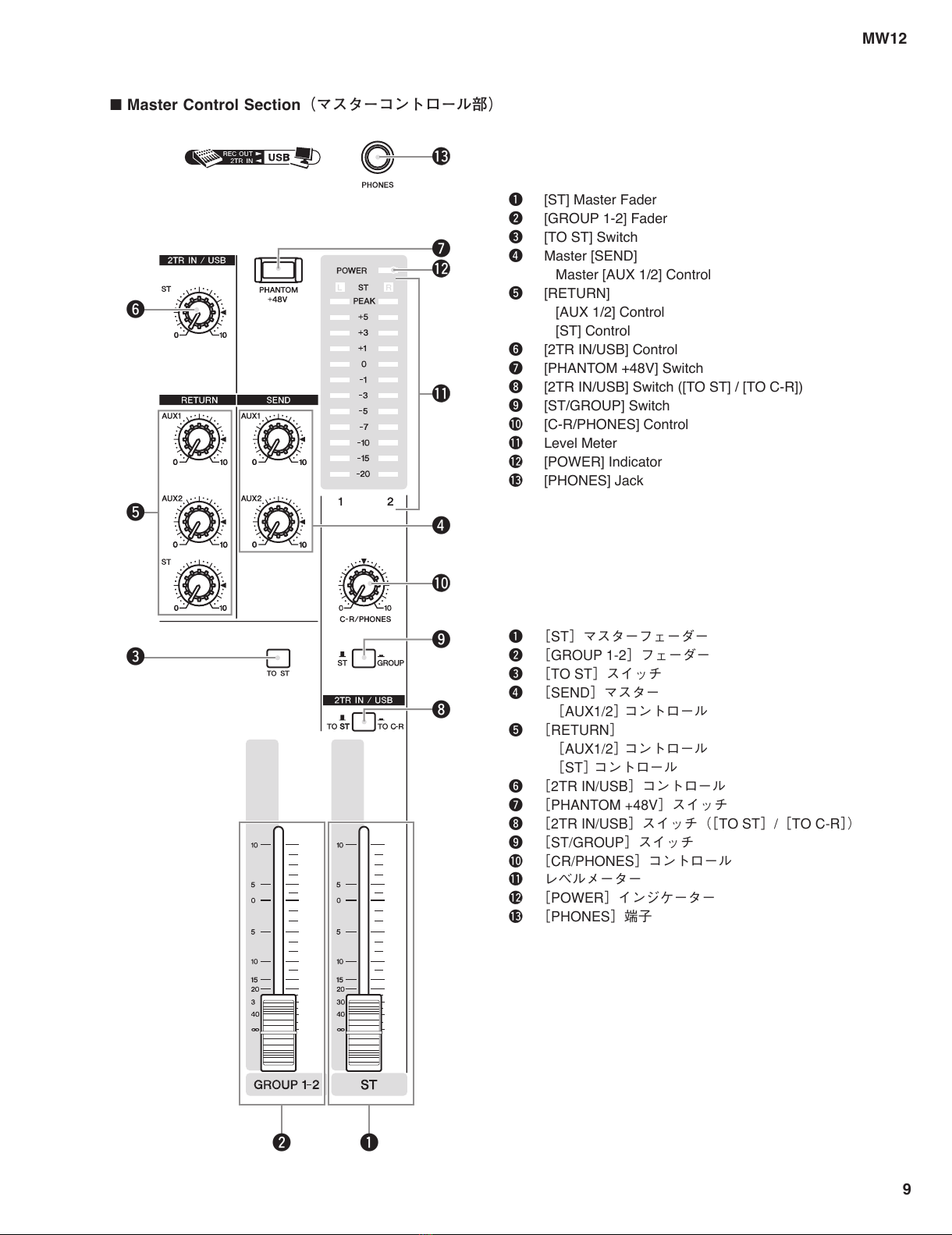

■ Master Control Section（マスターコントロール部）
!3
u
y
t
e
!2
!1
r
o
i
wq
!0
q[ST] Master Fader
w[GROUP 1-2] Fader
e[TO ST] Switch
rMaster [SEND]
Master [AUX 1/2] Control
t[RETURN]
[AUX 1/2] Control
[ST] Control
y[2TR IN/USB] Control
u[PHANTOM +48V] Switch
i[2TR IN/USB] Switch ([TO ST] / [TO C-R])
o[ST/GROUP] Switch
!0 [C-R/PHONES] Control
!1 Level Meter
!2 [POWER] Indicator
!3 [PHONES] Jack
q［ST］マスターフェーダー
w［GROUP1-2］フェーダー
e［TOST］スイッチ
r［SEND］マスター
［AUX1/2］コントロール
t［RETURN］
［AUX1/2］コントロール
［ST］コントロール
y［2TRIN/USB］コントロール
u［PHANTOM+48V］スイッチ
i［2TRIN/USB］スイッチ（［TOST］/［TOC-R］）
o［ST/GROUP］スイッチ
!0 ［CR/PHONES］コントロール
!1 レベルメーター
!2 ［POWER］インジケーター
!3 ［PHONES］端子
All manuals and user guides at all-guides.com

10
MW12

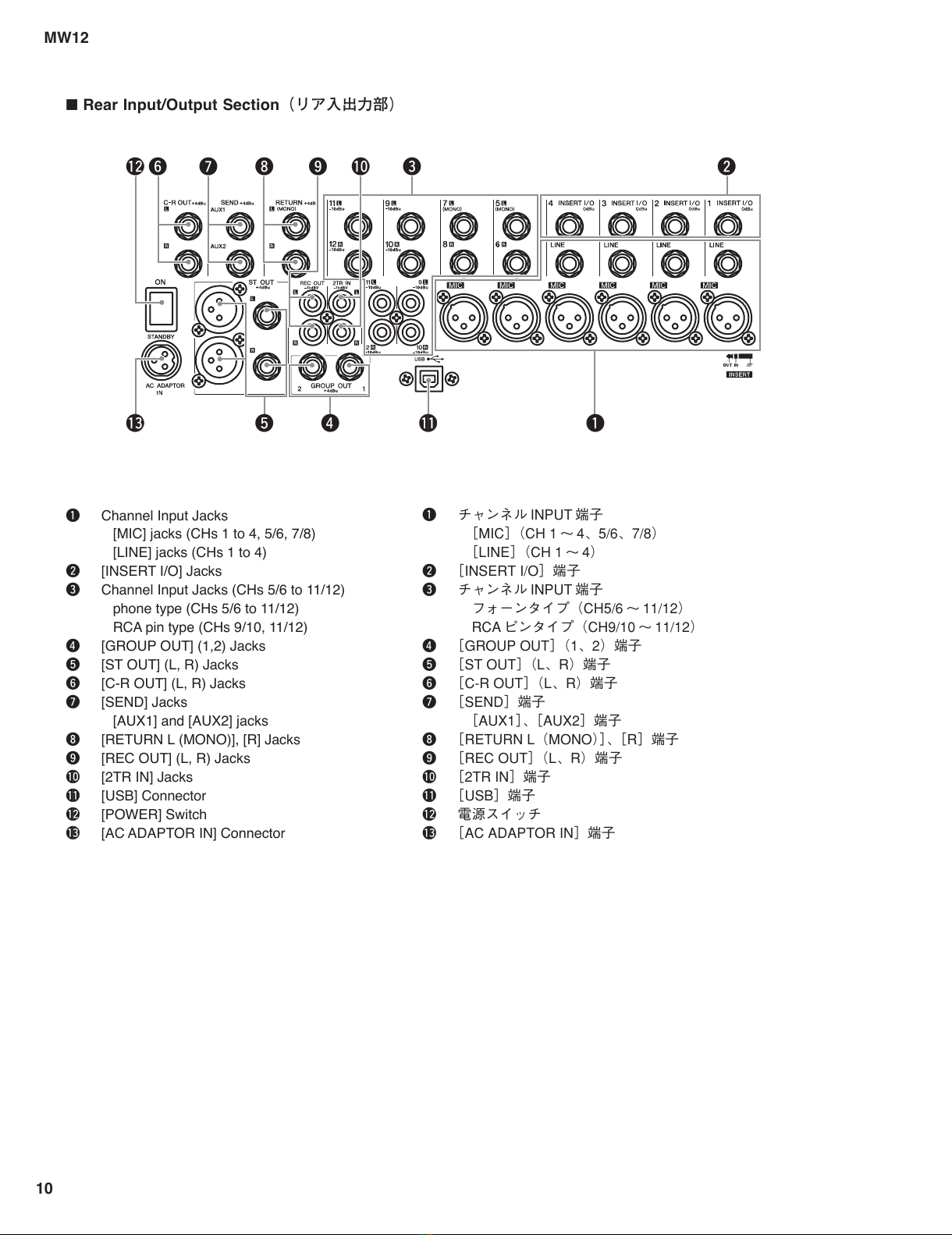

■ Rear Input/Output Section（リア入出力部）
qChannel Input Jacks
[MIC] jacks (CHs 1 to 4, 5/6, 7/8)
[LINE] jacks (CHs 1 to 4)
w[INSERT I/O] Jacks
eChannel Input Jacks (CHs 5/6 to 11/12)
phone type (CHs 5/6 to 11/12)
RCA pin type (CHs 9/10, 11/12)
r[GROUP OUT] (1,2) Jacks
t[ST OUT] (L, R) Jacks
y[C-R OUT] (L, R) Jacks
u[SEND] Jacks
[AUX1] and [AUX2] jacks
i[RETURN L (MONO)], [R] Jacks
o[REC OUT] (L, R) Jacks
!0 [2TR IN] Jacks
!1 [USB] Connector
!2 [POWER] Switch
!3 [AC ADAPTOR IN] Connector
qチャンネル INPUT 端子
［MIC］（CH1 〜 4、5/6、7/8）
［LINE］（CH1 〜 4）
w［INSERTI/O］端子
eチャンネル INPUT 端子
フォーンタイプ（CH5/6 〜 11/12）
RCA ピンタイプ（CH9/10 〜 11/12）
r［GROUPOUT］（1、2）端子
t［STOUT］（L、R）端子
y［C-ROUT］（L、R）端子
u［SEND］端子
［AUX1］、［AUX2］端子
i［RETURNL（MONO）］、［R］端子
o［RECOUT］（L、R）端子
!0 ［2TRIN］端子
!1 ［USB］端子
!2 電源スイッチ
!3 ［ACADAPTORIN］端子
q
we!0oiuy!2
!1rt!3
All manuals and user guides at all-guides.com

11
MW12
Connector Polarities
MIC INPUT, ST OUT
Pin 1: Ground
Pin 2: Hot (+)
Pin 3: Cold (-)
LINE INPUT (monaural channels),
GROUP OUT, ST OUT, C-R OUT
AUX1, AUX2 *
Tip: Hot (+)
Ring: Cold (-)
Sleeve: Ground
Tip: Output
Ring: Input
Sleeve: Ground
PHONES
Tip: L
Ring: R
Sleeve: Ground
RETURN, LINE INPUT (stereo channels) Tip: Hot
Sleeve: Ground
INPUT OUTPUT
Sleeve Tip
Ring
Sleeve Tip
* These jacks will also accept connection to monaural phone plugs. If you use monaural plugs, the connection will be unbalanced.
MIC INPUTINSERTININIININSERT I/O
INSERT I/O
Sleeve Tip
＊ これらの端子に、モノラルタイプのフォーン端子を使用することもできます。その場合は、アンバランスになります。
MIC INPUT、ST OUT
ピン１：グラウンド
ピン２：ホット(+)
ピン３：コールド(-)
LINE INPUT（モノラルチャンネル）、
GROUP OUT、ST OUT、C-R OUT
AUX1, AUX2 ＊
チップ：ホット(+)
リング：コールド(-)
スリーブ：グラウンド
INSERT I/O
チップ：Output
リング：Input
スリーブ：グラウンド
PHONES
チップ：L
リング：R
スリーブ：グラウンド
RETURN、
LINE INPUT（ステレオチャンネル）
チップ：ホット
スリーブ：グラウンド
INPUT OUTPUT
チップ
端子接続の極性
リング
スリーブ
チップ
スリーブ
All manuals and user guides at all-guides.com
all-guides.com

12
MW12
■ CIRCUIT BOARD LAYOUT（ユニットレイアウト）
(1/2)
JACK
MAIN MAIN
PS
(1/2)
JACK
(2/2)
JACK
USB
■ RACK MOUNTING（ラックマウント）
Mounting the MW12（マウント方法）
1. Two metal rack-mount supports are screwed onto the unit.
Use a screwdriver to remove these supports.
（本体に取り付けられているラックマウント金具のネジを、
ドライバーでゆるめてとり外します。）
（ラックマウント金具を反転させて、1で外したネジで本体に
固定します。）
2. Turn the supports over, and fasten them into place again
using the same screws.
（ラックマウントし、固定します。）
パワーアンプなど熱を発する機器の近くにはMW12を設置しないでください。
3. Mount the unit into the rack, and fasten it into place.
Do not install the mixer near power amps or other heat-generating devices.
All manuals and user guides at all-guides.com

13
MW12
■ WIRING（結線図）
1. AC Wire and 3-Pin Connector wiring
（ACコネクタと3ピンコネクタを接続します）
3. Connect AC Wire(Loc. 125) with PCB Assy PS(Loc. 330) according to the figure below.
（下図に従って、AC束線(Loc.125)をPSシート(Loc.330)へ接続します。）
Jumper wire bendng in the dimensing of figure.
（ジャンパーワイヤーを図の寸法に曲げます。）
4. Connect Wiring Assy PS(Loc. 160) with CN02 of Circuit Board PS(Loc. 330).
（束線PS(Loc.160)をPSシート(Loc.330)のCN02へ接続します。）
5 Connect the Wiring Assy USB12 with CN101 of PCB Assy USB.
（束線USB12をシートのCN101へ接続します。）
a) Pass the head of AC WIRE through the circle of Wire
RE and BR.
（線材赤、茶の輪の中へAC束線の先端を通します。）
 *NoteitinthedirectionoftheheatofACWIRE.
（AC束線の先端の向きに注意します。）
b)DrawoutACWIRE.
（AC束線を引き出します。）
c) ConnectACWIREwithCN01ofCircuitBoardPS.
（PSシートのCN01に接続します。）
2. Before attaching PCB Assy MAIN & JACK to Panel, insert wiring assy to each connector.
（MAINシートとJACKシートをパネルに取り付ける前に束線をコネクタヘ差し込みます。）
(WE735800)
(WC703300) X 7
[JACK] --- [MAIN]
CN571 --- CN501
CN771 --- CN701
CN971 --- CN901
CNA71 --- CNA01
CND71 --- CND01
CNE71 --- CNE01
CNG71 --- CNG01
CNF01
PCB Assy USB
filament tape
Pass the cutting part of PCB Assy MAIN.
（MAINシートの切り欠き部を通す。）
CNH02
WG336200
WC711600
PHONES
(JACK 2/2)
Wiring Assy USB12
Brown
（チャ）
15±1mm 150±1mm
to PCB Assy JACK
（JACKシートへ）
to PCB Assy MAIN
（MAINシートへ）
Loc, 80 WC703300
Red
（アカ）
Black
（クロ）
SUMI-TUBE
Wiring Assy USB12 is fixed with the STYLE pin that has
placed to the PCB Assy MAIN. (two place)
束線USB12をMAINシート内のスタイルピンで固定する。（2カ所）
Wiring Assy USB12 must not
touch the knob of SW506.
束線USB12はSW506のノブに
触れないこと。
Do not pinch the wiring Assy USB12 by
"SUPPORT MIX 1 (Loc. 20 WC711600)".
束線USB12を「サポートMIX1(Loc.20
WC711600)」で挟まないこと。
Wire BR
125
CN01
330
125
160 CN02
330
Wire RE
All manuals and user guides at all-guides.com

14
MW12
■DISASSEMBLY PROCEDURE（分解手順）
1. Rack Mount Angle
(Time required : About 1 min.)
1-1 Remove the two (2) screws marked [420]. The rack mount
angle L can then be removed. (Fig.1)
1-2 Remove the two (2) screws marked [440]. The rack mount
angle R can then be removed. (Fig.1)
2. Bottom Cover
(Time required : About 3 min.)
2-1 Remove the rack mount angle L and R. (See procedure 1.)
2-2 Remove the eight (8) screws marked [390A]. The bottom
cover can then be removed. (Fig.1)
1. ラックアングル
（所要時間：約1分）
1-1 ［420］のネジ2本を外し、ラックアング ル Lを 外します 。（Fig.1）
1-2 ［440］のネジ2本を外し、ラックアング ル Rを 外します 。（Fig.1）
2. ボトムカバー
（所要時間：約3分）
2-1 ラックアング ル L 、Rを外します 。（1項参照）
2-2 ［390A］のネジ8本を外し、ボトムカバ ーを 外します 。（Fig.1）
(Fig.1)
[390]: Bind Head Tapping Screw-S 3.0X6 MFZN2W3 (WE877900) Ｓタイト＋ＢＩＮＤ
[420]: Bind Head Screw 4.0X8 MFZN2W3 (WE968500) 小ネジ＋ＢＩＮＤ
[440]: Bind Head Screw 4.0X8 MFZN2W3 (WE968500) 小ネジ＋ＢＩＮＤ
3. PS Circuit Board
(Time required : About 4 min.)
3-1 Remove the rack mount angle L and R. (See procedure 1.)
3-2 Remove the bottom cover. (See procedure 2.)
3-3 Remove the two (2) screws marked [360]. The PS circuit
board can then be removed. (Fig.2)
3. PSシート
（所要時間：約4分）
3-1 ラックアング ル L 、Rを外します 。（1項参照）
3-2 ボトムカバ ーを 外します 。（2項参照）
3-3 ［360］のネジ2本を外し、PSシートを外します。（Fig.2）
Rack mount angle L
（ラックアングルL)
[420]
[420]
[390A]
[390B] [390A] [390C]
[390A]
[390A]
[440]
[440]
Rack mount angle R
（ラックアングルR)
Bottom cover
（ボトムカバー)
All manuals and user guides at all-guides.com

15
MW12
(Fig.2)
[200]: Socket Head Cap Screw-S 3X6 MFZN2W3 (WG349200) Ｓタイト６角孔付き
[220]: Bind Head Tapping Screw-S 3.0X6 MFZN2W3 (WE877900) Ｓタイト＋ＢＩＮＤ
[240]: Bind Head Tapping Screw-S 3.0X6 MFZN2W3 (WE877900) Ｓタイト＋ＢＩＮＤ
[250]: Socket Head Cap Screw-S 3X6 MFZN2W3 (WG349200) Ｓタイト６角孔付き
[260]: Bind Head Tapping Screw-S 3.0X6 MFZN2W3 (WE877900) Ｓタイト＋ＢＩＮＤ
[270]: Bonding Tapping Screw-B 3.0X10 MFZN2W3 (WG349000) Ｂタイト＋ＢＯＮＤ
[360]: Bind Head Tapping Screw-B 3.0X8 MFZN2W3 (WE774300) Ｂタイト＋ＢＩＮＤ
[390]: Bind Head Tapping Screw-S 3.0X6 MFZN2W3 (WE877900) Ｓタイト＋ＢＩＮＤ
[630]: Bind Head Tapping Screw-S 3.0X6 MFZN2W3 (WE877900) Ｓタイト＋ＢＩＮＤ
4. Side Cover
(Time required : About 5 minutes each.)
4-1 Remove the rack mount angle L and R. (See procedure 1.)
4-2 Remove the bottom cover. (See procedure 2.)
4-3 Side Cover L:
4-3-1 Remove the screw marked [390B], two (2) screws marked
[260A], three (3) screws marked [220] and two (2) screws
marked [250A].
The side cover L can then be removed. (Fig.2)
4-4 Side Cover R:
4-4-1 Remove the PS circuit board. (See procedure 3.)
4-4-2 Remove the screw marked [390C], two (2) screws marked
[260B], three (3) screws marked [240] and two (2) screws
marked [250B].
The side cover R can then be removed. (Fig.2)
4. サイドカバー
（所要時間：各約5分）
4-1 ラックアング ル L 、Rを外します 。（1項参照）
4-2 ボトムカバ ーを 外します 。（2項参照）
4-3 サイドカバーL：
4-3-1 ［390B］のネジ1 本、［260A］のネジ2 本 、［220］のネジ3
本、［250A］のネジ2本を外し、サイドカバーLを外します。
（Fig.2）
4-4 サイドカバーR：
4-4-1 PSシートを外します。(3項参照)
4-4-2 ［390C］のネジ1 本、［260B］のネジ2本、［240］のネジ3 本、
［250B］のネジ2本を外し、サイドカバーRを外します。
（Fig.2）
[220]
[390B]
[250A]
[250A]
[250B]
[250B]
[200]
[390C]
[240]
[360]
[260B] [260A]
[630] [270][270]
Hexagon nuts & Washers
（六角ナット、ワッシャ）
VR knobs (GAIN)
（ノブVR(GAIN)）
Hexagon nuts & Washers
（六角ナット、ワッシャ）
Volume knobs
（ノブVR）
[240]
(1/2)
JACK
MAIN MAIN
PS
(1/2)
JACK
(2/2)
JACK
[270]
USB
Volume knobs
（ノブVR）
FADER knobs
（ノブFADER）
(White)(白)
(Green)(緑)
(Blue)(青)
(Red)(赤)
(White)(白)
(White)(白)
(Red)
(赤)
(Dark Gray)
(濃い灰色)
(Gray)
(灰色)
All manuals and user guides at all-guides.com

16
MW12

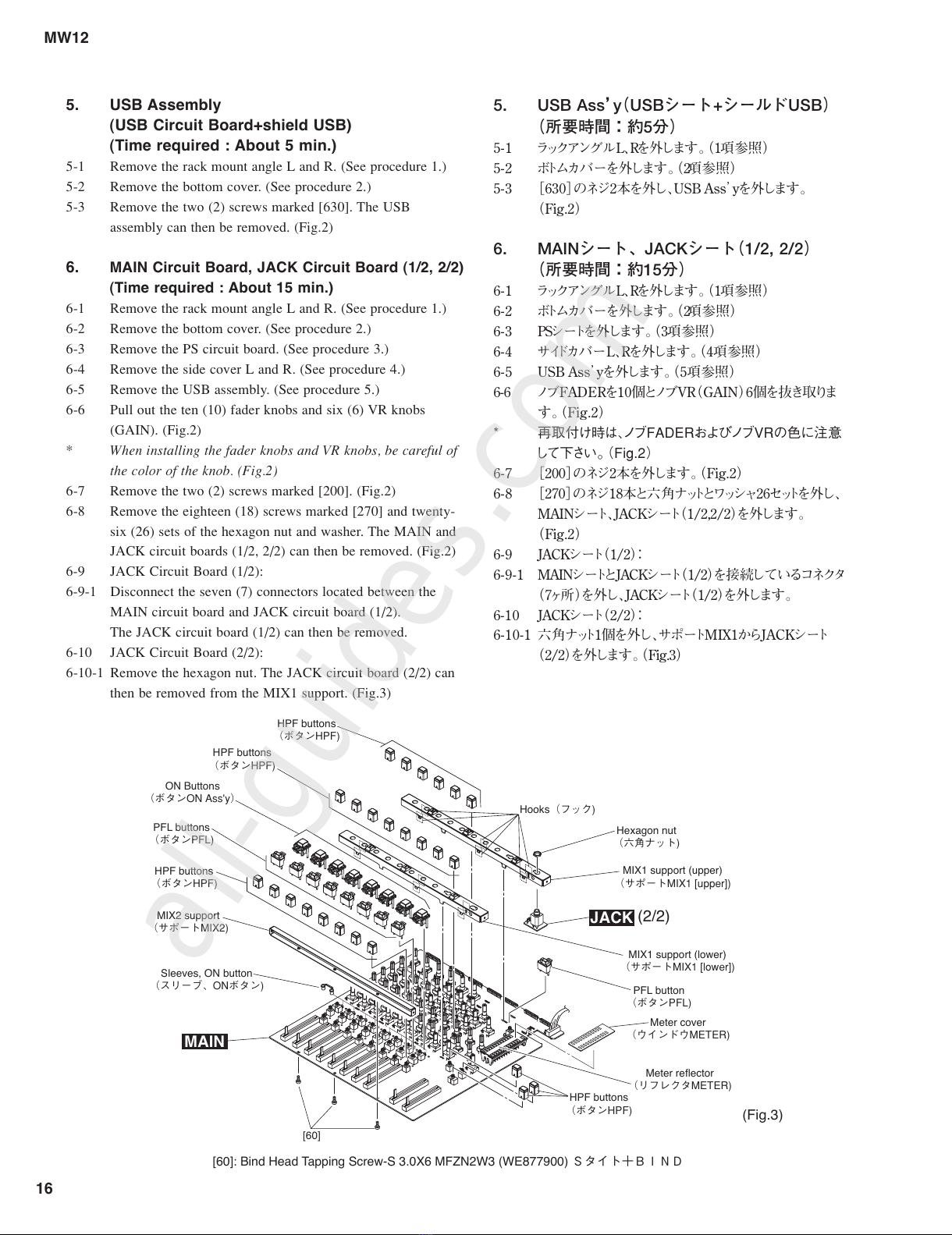

5. USB Assembly
(USB Circuit Board+shield USB)
(Time required : About 5 min.)
5-1 Remove the rack mount angle L and R. (See procedure 1.)
5-2 Remove the bottom cover. (See procedure 2.)
5-3 Remove the two (2) screws marked [630]. The USB
assembly can then be removed. (Fig.2)
6. MAIN Circuit Board, JACK Circuit Board (1/2, 2/2)
(Time required : About 15 min.)
6-1 Remove the rack mount angle L and R. (See procedure 1.)
6-2 Remove the bottom cover. (See procedure 2.)
6-3 Remove the PS circuit board. (See procedure 3.)
6-4 Remove the side cover L and R. (See procedure 4.)
6-5 Remove the USB assembly. (See procedure 5.)
6-6 Pull out the ten (10) fader knobs and six (6) VR knobs
(GAIN). (Fig.2)
*When installing the fader knobs and VR knobs, be careful of
the color of the knob. (Fig.2)
6-7 Remove the two (2) screws marked [200]. (Fig.2)
6-8 Remove the eighteen (18) screws marked [270] and twenty-
six (26) sets of the hexagon nut and washer. The MAIN and
JACK circuit boards (1/2, 2/2) can then be removed. (Fig.2)
6-9 JACK Circuit Board (1/2):
6-9-1 Disconnect the seven (7) connectors located between the
MAIN circuit board and JACK circuit board (1/2).
The JACK circuit board (1/2) can then be removed.
6-10 JACK Circuit Board (2/2):
6-10-1 Remove the hexagon nut. The JACK circuit board (2/2) can
then be removed from the MIX1 support. (Fig.3)
5. USBAssy（USBシート+シールドUSB）
（所要時間：約5分）
5-1 ラックアング ル L 、Rを外します 。（1項参照）
5-2 ボトムカ バ ーを外します 。（2項参照）
5-3 ［630］のネジ2 本を外し、USBAssyを外します。
（Fig.2）
6. MAINシート、JACKシート（1/2,2/2）
（所要時間：約15分）
6-1 ラックアング ル L 、Rを外します 。（1項参照）
6-2 ボトムカ バ ーを外します 。（2項参照）
6-3 PSシートを外します。（3項参照）
6-4 サイドカバーL、Rを外します。（4項参照）
6-5 USBAssyを外します。（5項参照）
6-6 ノブFADERを10個とノブ V R（GAIN）6個を抜き取りま
す。（Fig.2）
* 再取付け時は、ノブ FADERおよびノブVRの色に注意
して下さい 。（Fig.2）
6-7 ［200］のネジ2 本を外します 。（Fig.2）
6-8 ［270］のネジ18本と六 角ナットとワッシャ2 6セットを外し、
MAINシート、JACKシート（1/2,2/2）を外します。
（Fig.2）
6-9 JACKシート（1/2）：
6-9-1 MAINシートとJACKシート（1/2）を接続しているコネクタ
（7ヶ所）を外し、JACKシート（1/2）を外します。
6-10 JACKシート（2/2）：
6-10-1 六角ナット1 個を外し、サポートMIX1からJACKシート
（2/2）を外します。（Fig.3）
HPF buttons
（ボタンHPF)
ON Buttons
（ボタンONAss'y）
PFL buttons
（ボタンPFL)
MIX2 support
（サポートMIX2)
Sleeves, ON button
（スリーブ、ONボタン)
HPF buttons
（ボタンHPF)
HPF buttons
（ボタンHPF)
[60]
HPF buttons
（ボタンHPF)
Meter reflector
（リフレクタMETER)
Meter cover
（ウインドウMETER)
PFL button
（ボタンPFL)
MIX1 support (lower)
（サポートMIX1[lower])
MIX1 support (upper)
（サポートMIX1[upper])
Hexagon nut
（六角ナット)
MAIN
JACK (2/2)
Hooks（フック)
(Fig.3)
[60]: Bind Head Tapping Screw-S 3.0X6 MFZN2W3 (WE877900) Ｓタイト＋ＢＩＮＤ
All manuals and user guides at all-guides.com
all-guides.com

17
MW12
6-11 MAIN Circuit Board:
*The knobs, buttons and supporting fixtures on the MAIN
circuit board are not components of the circuit board.
When replacing the MAIN circuit board, be sure to remove
these parts according to the following procedure.
6-11-1 Pull out the sixty-one (55) volume knobs from the MAIN
circuit board. (Fig.2)
*When installing the volume knobs, be careful of the color
of the knob. (Fig.2)
6-11-2 Remove the eight (8) ON buttons, eight (8) sleeves (for
ON buttons), nine (9) PFL buttons and twenty-five (25)
HPF buttons from the MAIN circuit board. (Fig.3)
6-11-3 Remove the three (3) screws marked [60]. The MIX2
support can then be removed from the MAIN circuit
board. (Fig.3)
6-11-4 Twist the six (6) hooks of the MIX1 support (upper) to
become straight, and the support can be removed from the
MAIN circuit board. (Fig.3)
*Also, the MIX1 support (lower) can then be removed in
the same manner.
6-11-5 Detach the meter cover from the meter reflector. (Fig.3)
6-11 MAINシート：
*MAINシート上のノブ、ボタン、サポート金具は、シートの
構成部品ではありません 。
MAINシートを 交 換 する 際は、以下の手順でこれらの部
品を取り外して使 用して下さい。
6-11-1 MAINシートからノブ V Rを 5 5 個 抜 き取ります 。（Fig.2）
* 再取付け時は、ノブ V R の 色 に 注 意して 下さい 。（Fig.2）
6-11-2 MAINシートからボタンONAssyを8個、スリーブ O Nボタ
ンを 8 個 、ボタンPFLを9個、ボタンHPFを25個、抜き取りま
す。（Fig.3）
6-11-3［60］のネジ3本を外し、MAINシートからサ ポ ートM I X 2を
外します 。（Fig.3）
6-11-4 サポートM IX1［upper］を固定しているフック6ヶ所をまっ
すぐになるようにひねり、MAINシートからサ ポ ートM IX1
［upper］を抜き取ります 。（Fig.3）
*サポートMIX1［lower］も同様に抜き取ります 。
6-11-5 リフレクタMETERからウィンドウMETERをはがします。
（Fig.3）
7. Power Switch and AC Connector
(Time required : About 6 minutes each.)
7-1 Remove the rack mount angle L and R. (See procedure 1.)
7-2 Remove the bottom cover. (See procedure 2.)
7-3 Remove the PS circuit board. (See procedure 3.)
7-4 Remove the side cover R. (See procedure 4.)
7-5 Remove the power switch by bending its claw. (Fig.4)
7-6 To remove the AC connector, remove the hexagon nut and
flat washer. (Fig.4)
*The power switch and AC connector cannot be separated
from the top cover without removing the soldered wirings.
7. 電源スイッチとACコネクター
（所要時間：各約6分）
7-1 ラックアング ル L 、Rを外します 。（1項参照）
7-2 ボトムカ バ ーを外します 。（2項参照）
7-3 PSシートを外します。（3項参照）
7-4 サイドカバーRを外します。（4項参照）
7-5 電源スイッチ のツメを曲 げ て 電 源スイッチを 外します 。
（Fig.4）
7-6 六角ナットと平ワッシャーを外して ACコネクターを外しま
す。（Fig.4）
*電源スイッチとA Cコネクターは、接続されている線材を
外さないと、パネルから分離できません 。
Hexagon nut & Washer
（六角ナット、ワッシャー）
Power switch
（電源スイッチ）
AC connector
（ACコネクター）
Claw
（ツメ）
(Fig.4)
All manuals and user guides at all-guides.com

18
MW12

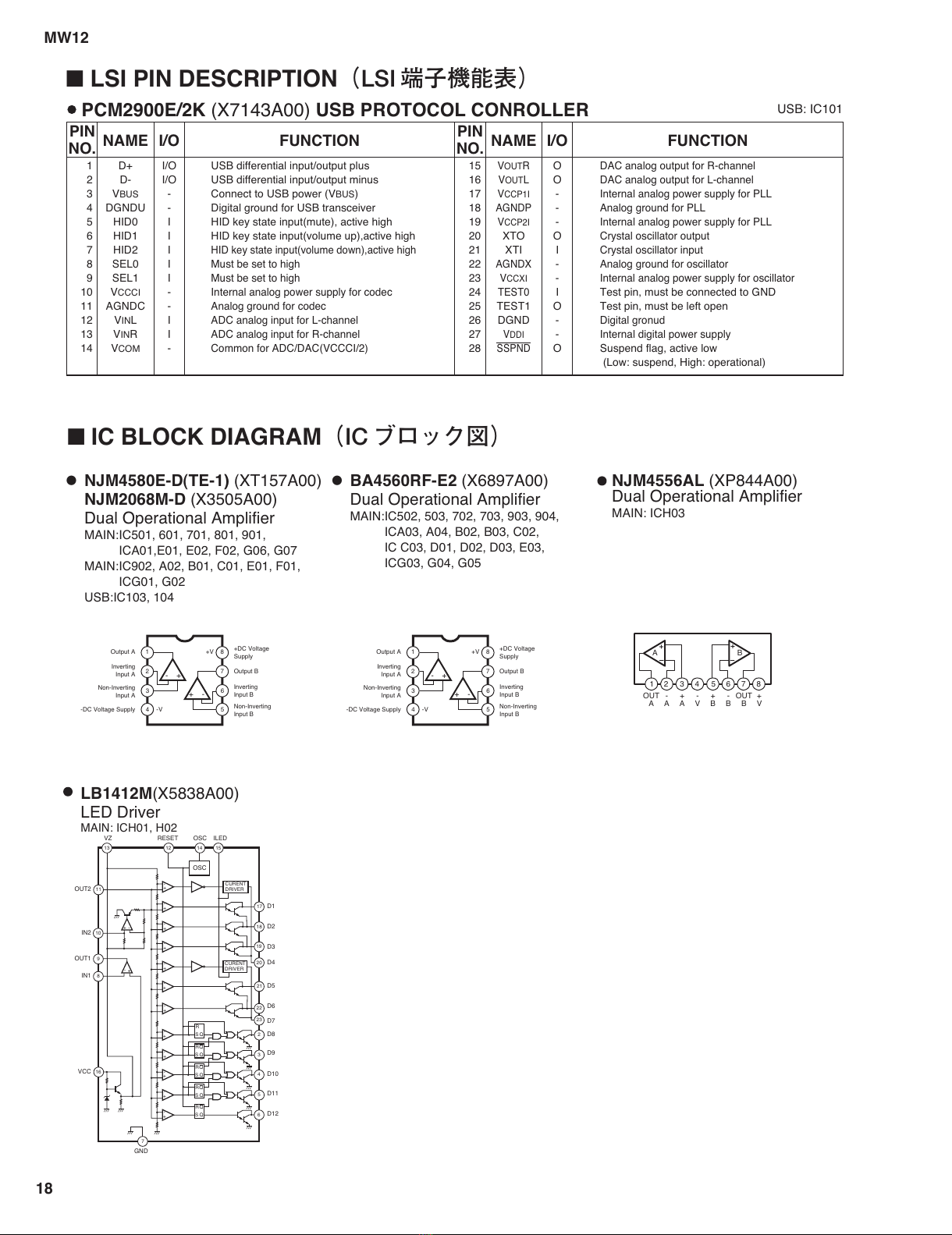

■IC BLOCK DIAGRAM（IC ブロック図）
■ LSI PIN DESCRIPTION（LSI 端子機能表）
PIN
NO. I/O FUNCTIONNAME I/O FUNCTIONNAME
1
2
3
4
5
6
7
8
9
10
11
12
13
14
D+
D-
V
BUS
DGNDU
HID0
HID1
HID2
SEL0
SEL1
V
CCCI
AGNDC
V
IN L
V
IN R
V
COM
I/O
I/O
-
-
I
I
I
I
I
-
-
I
I
-
USB differential input/output plus
USB differential input/output minus
Connect to USB power (V
BUS )
Digital ground for USB transceiver
HID key state input(mute), active high
HID key state input(volume up),active high
HID key state input(volume down),active high
Must be set to high
Must be set to high
Internal analog power supply for codec
Analog ground for codec
ADC analog input for L-channel
ADC analog input for R-channel
Common for ADC/DAC(VCCCI/2)
15
16
17
18
19
20
21
22
23
24
25
26
27
28
V OUT R
V
OUT L
V
CCP1I
AGNDP
V
CCP2I
XTO
XTI
AGNDX
V
CCXI
TEST0
TEST1
DGND
V DDI
SSPND
O
O
-
-
-
O
I
-
-
I
O
-
-
O
DAC analog output for R-channel
DAC analog output for L-channel
Internal analog power supply for PLL
Analog ground for PLL
Internal analog power supply for PLL
Crystal oscillator output
Crystal oscillator input
Analog ground for oscillator
Internal analog power supply for oscillator
Test pin, must be connected to GND
Test pin, must be left open
Digital gronud
Internal digital power supply
Suspend flag, active low
(Low: suspend, High: operational)
PCM2900E/2K (X7143A00) USB PROTOCOL CONROLLER
USB: IC101
PIN
NO.
NJM4580E-D(TE-1) (XT157A00)
NJM2068M-D (X3505A00)
Dual Operational Amplifier
MAIN:IC501, 601, 701, 801, 901,
ICA01,E01, E02, F02, G06, G07
MAIN:IC902, A02, B01, C01, E01, F01,
ICG01, G02
USB:IC103, 104
●
1
2
3
4-V
8
7
6
5
Output A +V
Non-Inverting
Input A
-DC Voltage Supply
+DC Voltage
Supply
Output B
Inverting
Input B
Non-Inverting
Input B
Inverting
Input A
+-
+-
BA4560RF-E2 (X6897A00)
Dual Operational Amplifier
MAIN:IC502, 503, 702, 703, 903, 904,
ICA03, A04, B02, B03, C02,
IC C03, D01, D02, D03, E03,
ICG03, G04, G05
●
1
2
3
4-V
8
7
6
5
Output A +V
Non-Inverting
Input A
-DC Voltage Supply
+DC Voltage
Supply
Output B
Inverting
Input B
Non-Inverting
Input B
Inverting
Input A
+-
+-
NJM4556AL (XP844A00)
Dual Operational Amplifier
OUT
A
-
A
+
A
-
V
+
V
OUT
B
-
B
+
B
AB
12345 678
MAIN: ICH03
LB1412M(X5838A00)
LED Driver
MAIN: ICH01, H02
13
10
9
8
16
7
6
5
4
3
2
23
22
21
20
19
18
17
14 1512
11
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
OSC
CURENT
DRIVER
CURENT
DRIVER
VZ
OUT2
RESET OSC ILED
D1
D2
D3
D4
D5
D6
D7
D8
D9
D10
D11
D12
IN2
OUT1
IN1
VCC
GND
R
SQ
R
SQ
Q
R
SQ
Q
R
SQ
Q
R
SQ
Q
All manuals and user guides at all-guides.com

19
MW12
to MAIN-CN801
USB Circuit Board (X7196C0)......................................................................................... 19
MAIN Circuit Board (X6346F0) ....................................................................................... 20
MAIN Circuit Board (X6346G0) ....................................................................................... 22
JACK 1/2 Circuit Board (X6353D0) ................................................................................. 24
JACK 2/2 Circuit Board (X6353D0) ................................................................................. 26
PS Circuit Board (X5235C0) ........................................................................................... 26
■CIRCUIT BOARDS（シート基板図）
Component Side（部品側）
Pattern Side（パターン側）
●USB Circuit Board
2NA-WG33610 Note: See parts list for details of circuit board component parts.
注：シートの部品詳細はパーツリストをご参照ください。
*As for version B, a part of silk print is different.
（B バージョンは表面印刷が一部異なります。）
All manuals and user guides at all-guides.com

20
MW12
●MAIN Circuit Board (X6346F0)
to JACK-CN571 to JACK-CN771 to JACK-CN971 to JACK-CNA71
to JACK-CND71 to JACK-CNE71
to USB-CN101 to JACK-CNG71
SCALE : 55/100
to PS-CN02
to JACK 2/2-CNH02
1
GAIN
HIGH
MID
LOW
AUX1
AUX2
PAN
ST
PFL
1-2
PAN/BAL PAN/BAL
2345/67/8 9/10 11/12
2TR IN/USB
RETURN
AUX1
AUX2
ST
AUX2
12
C-R/PHONES
ST
GROUP
TO ST
2TR IN/USB
TO ST
AUX1
SEND
PHANTOM
+48V
12345/6 7/8 9/10 11/12 GROUP 1-2 ST
Component Side（部品側）
All manuals and user guides at all-guides.com
