THR100H
THR100HD
THR100HD / THR100H
日本語

1
目 次





    

      
     


 

 
日本語
THR series Guitar Amplier
THR100HD / THR100H


2



■ 記号表示について
この製品や取扱説明書に表示されている記号には、下表の
ような意味があります。
■ 「警告」と「注意」について
以下、誤った取り扱いをすると生じることが想定される内
容を、危害や損害の大きさと切迫の程度を明示するために、
「警告」と「注意」に区分して掲載しています。
■ 本体に表示されている注意マークについて
本体には、次の注意マークが付いています。
これは、以下の内容の注意を喚起するものです。
「感電防止のため、パネルやキャビネットを外さないでくだ
さい。内部には、お客様が修理 / 交換できる部品はありませ
ん。点検や修理は、必ずお買い上げの販売店またはヤマハ修
理ご相談センター ( → 21 ページ ) にご依頼ください。」


お読みになったあとは、使用される方がいつでも見られる所に必ず保管してください。
安全上のご注意

警告
この表示の欄は、「死亡する可能性または
重傷を負う可能性が想定される」内容です。
注意
この表示の欄は、「傷害を負う可能性または物的
損害が発生する可能性が想定される」内容です。
警告
電源 / 電源コード



電源コードが破損し、感電や火災の原因になります。
  
エアコンの電源など交流 200V のものがあります。
誤って接続すると、感電や火災のおそれがあります。
  


故障、発熱、火災などの原因になります。


感電やショートのおそれがあります。

感電のおそれがあります。（アース接続については
15 ページをご参照ください。）
接続




電源コードには、感電を防ぐためのアース線があり
ます。必ずアース線を接地接続してから、電源プラ
グをコンセントに差し込んでください。確実に接地
接続しないと、感電や火災、または故障の原因にな
ります。
分解禁止


感電や火災、けが、または故障の原因になります。
水に注意



内部に水などの液体が入ると、感電や火災、または故
障の原因になります。入った場合は、すぐに電源スイッ
チを切り、電源プラグをコンセントから抜いた上で、
お買い上げの販売店またはヤマハ修理ご相談センター
( → 21 ページ ) に点検をご依頼ください。

3
電源 / 電源コード

音質が劣化したり、コンセント部が異常発熱して火
災の原因になることがあります。


電源コードが破損して、感電や火災の原因になるこ
とがあります。


感電や火災、故障の原因になることがあります。
設置

本体が転倒して故障したり、お客様やほかの方々が
けがをしたりする原因になります。


本体内部に熱がこもり、故障や火災の原因になるこ
とがあります。







機器内部に熱がこもり、故障や火災の原因になるこ
とがあります。本機の周囲に上 5cm、左右 5cm、
背面 5cm 以上のスペースを確保してください。
注意


コードをいためたり、お客様やほかの方々が転倒し
たりするおそれがあります。

電源プラグに容易に手が届く位置に設置し、異常を
感じた場合にはすぐに電源スイッチを切り、電源プ
ラグをコンセントから抜いてください。また、電源
スイッチを切った状態でも微電流が流れています。
この製品を長時間使用しないときは、必ず電源プラ
グをコンセントから抜いてください。
接続



感電、聴力障害または機器の損傷の原因になります。



聴力障害または機器の損傷の原因になります。
取り扱い
  

聴覚障害の原因になります。



・使用後は、必ず電源を切りましょう。

感電のおそれがあります。
火に注意


ろうそくなどが倒れたりして、火災の原因になります。
異常に気づいたら


  



そのまま使用を続けると、感電や火災、または故障
のおそれがあります。至急、お買い上げの販売店ま
たはヤマハ修理ご相談センター ( → 21 ページ )
に点検をご依頼ください。

4

楽しい音楽も時と場所によってはたいへん気になるものです。隣近所への配慮を充分にいたしましょう。
静かな夜間には小さな音でもよく通り、特に低音は床や壁などを伝わりやすく、思わぬ所で迷惑をかけ
てしまうことがあります。適度な音量を心がけ、窓を閉めたりヘッドフォンをご使用になるのもひとつ
の方法です。
ヘッドフォンをご使用になる場合には、耳をあまり刺激しないよう適度な音量でお楽しみください。
注記 ( ご使用上の注意 )
製品の故障、損傷や誤動作、データの損失を防ぐため、以
下の内容をお守りください。
■製品の取り扱い / お手入れに関する注意
• テレビやラジオ、ステレオ、携帯電話など他の電気製品の
近くで使用しないでください。楽器本体またはテレビやラ
ジオなどに雑音が生じる原因になります。iPad、iPhone、
iPodtouch のアプリケーションと一緒に使用する場合
は、通信によるノイズを避けるため iPad、iPhone、iPod
touch の機内モードをオンにしてお使いいただくことを
おすすめします。
• 直射日光のあたる場所 (日中の車内など )やストーブの
近くなど極端に温度が高くなるところ、逆に温度が極端
に低いところ、また、ほこりや振動の多いところで使用
しないでください。本体のパネルが変形したり、内部の
部品が故障したり、動作が不安定になったりする原因に
なります (5℃～40℃の範囲で動作することを確認して
います )。
• 本体上にビニール製品やプラスチック製品、ゴム製品な
どを置かないでください。本体のパネルやノブが変色 /
変質する原因になります。
• 手入れするときは、乾いた柔らかい布をご使用ください。
ベンジンやシンナー、洗剤、化学ぞうきんなどを使用す
ると、変色 / 変質する原因になりますので、使用しない
でください。
お知らせ
■データの著作権に関するお願い
• ヤマハ (株 )および第三者から販売もしくは提供されて
いる音楽 / サウンドデータは、私的使用のための複製な
ど著作権法上問題にならない場合を除いて、権利者に無
断で複製または転用することを禁じられています。ご使
用時には、著作権の専門家にご相談されるなどのご配慮
をお願いします。
• この製品は、ヤマハ (株 )が著作権を有する著作物やヤ
マハ (株 )が第三者から使用許諾を受けている著作物を
内蔵または同梱しています。その著作物とは、すべて
のコンピュータープログラムや、伴奏スタイルデータ、
MIDIデータ、WAVEデータ、音声記録データ、楽譜や
楽譜データなどのコンテンツを含みます。ヤマハ (株 )
の許諾を受けることなく、個人的な使用の範囲を超えて
上記プログラムやコンテンツを使用することについては、
著作権法等に基づき、許されていません。
■取扱説明書の記載内容に関するお知らせ
• この取扱説明書に掲載されているイラストや画面は、す
べて操作説明のためのものです。したがって、実際の仕
様と異なる場合があります。
• この取扱説明書で説明に使用されている製品イラストは、
断りのない限り THR100HD です。
• Windows は、米国 MicrosoftCorporation の米国お
よびその他の国における登録商標です。
• Mac または Macintosh は、米国および他の国々で登録
された AppleInc. の商標です。
• その他、本書に記載されている会社名および商品名等は、
各社の登録商標または商標です。

5
はじめに
このたびはヤマハギターアンプ THR100HD, THR100H をお買い求めいただき、まこと
にありがとうございます。本製品の機能を充分に活用するために、この取扱説明書をよ
くお読みになってからご使用ください。なお、ご一読いただいた後も、不明な点が生じ
た場合に備えて、保証書と共に大切に保管していただきますようお願い申し上げます。
■ 特長
・ 圧倒的な軽量コンパクトなサイズでありなが
ら、真空管アンプと変わらない音量 / 音圧 /
ダイナミクスを実現した、プロクオリティの
音質を誇るギターアンプヘッドです。
・ ヤマハ独自の「VCM Technology*」を駆使し
た、アンプモデリングとパワー管モデリング
を搭載。プリアンプ / パワーアンプの自由な
組み合わせによる緻密な音作りが可能です。
* VCM Technology とは？
ヤマハ独自の技術である「VCM Technology」は、
アナログ回路の特性を素子レベルでモデリングし
忠実に再現することを可能にする技術です。
・ ヤマハハイエンドミキサーなどに採用されて
いる高品質リバーブを搭載。
・ 新開発クラス D アンプにより真空管アンプ特
有の挙動を忠実に再現。真空管アンプが持つ
音圧感やダイナミックスを体感できます。
■ パッケージの内容
本製品のパッケージには、以下のものが同梱されています。箱を開けたらまず同梱品を確認してください。
・ THR100HD は、2 台のアンプをミックスし
て音作りができる「デュアルアンプ」機能を
搭載。サウンドキャラクターの異なる 2 台の
アンプを駆使して作り上げる、トッププロク
ラスの濃密なサウンドが、このアンプ 1 台で
実現できます。また「デュアルアンプ」機能
を活用して、１台のアンプで２本のエレキギ
ターをそれぞれ異なる音色で演奏したり、２
人同時での演奏も可能です。
・ LINE OUT と PHONES OUT にはスピーカー
シミュレーションを搭載。ライン出力時でも、
スピーカーキャビネットを通してマイクで録
音したかのような空気感のあるダイナミック
なサウンドを実現。またサードパーティー製
のスピーカー IR データ * を取り込むことが
でき、スピーカーキャビネットやマイクの種
類、マイキング方法など様々な組み合わせで
ギターサウンドを楽しめます。
* スピーカー IR データとは？
スピーカーの応答特性 (Impuls Response) デー
タのことです。
●THR100HD
 
 
     
     
   
     
●THR100H
 
 
     
     
   
     

6
各部の名称と機能
● フロントパネル
● フロントパネル
● シグナルフロー
● シグナルフロー
THR100HD
THR100H
SOLID
VOLUME INPUTREVERBPRESENCETREBLEMIDDLEBASSMASTERGAINBOOSTER
MODERN
LEAD
CRUNCH
CLEAN
w e r yt u i o !0 !1 !2 !3 !4 q
VOLUME INPUT IIREVERBPRESENCETREBLEMIDDLEBASSMASTERGAINBOOSTER
MODERN
LEAD
CRUNCH
CLEAN
SOLID
SOLID
II
VOLUME INPUT IREVERBPRESENCETREBLEMIDDLEBASSMASTERGAINBOOSTER
MODERN
LEAD
CRUNCH
CLEAN
I
I
+ II
e r yt u i o !0 !1 !2 !3 !4 qw
AMP
Select
Booster
Booster
Preamp
Preamp
Booster Preamp
Reverb
Reverb
Reverb
Poweramp
Poweramp
Poweramp
External
Effector
External
Effector
External
Effector
R ch R ch
L ch L ch Speaker
Simulation
Speaker
Simulation
Speaker
Simulation
Mixer

7
各部の名称と機能

一般的にヘッド部とスピーカー部が分かれたギ
ターアンプの場合、スピーカー部を「キャビネッ
ト」と 呼び ます。「 キャビ ネット」には 複 数のスピー
カーを内蔵しているものがあるため、本文中では
SPEAKER OUT 端子に接続するものを「キャビネッ
ト 」 と 呼 び 、キ ャ ビ ネ ッ ト 内 の ス ピ ー カ ー 単 体 を 「 ス
ピーカー」と呼ぶこととします。
q INPUT I/II
 ギター を接 続 する端 子で す。
THR100HD では、INPUTI 端子および
INPUTII 端子からの信号は、アンプセレクト
スイッチ eによりアンプ I( 上段 ) またはア
ンプ II(下段 ) に振り分けられます。
注意
   
 


w （電源スイッチ）
 本 機 の 電 源 スイッチで す。
 電源オン時、アンプのランプ eとフロントグ
リル の ラン プ が点 灯します。
注意
 
  



    

e [THR100HD] アンプセレクトスイッチ /
ランプ
 INPUTI および II 端子 q の入力に対して、 使
用するアンプを切り替えます。選択されてい
るアンプのランプ I/II が点灯します。
INPUT I 端子だけにギターを接続している場合
INPUTI 端子に接続したギターの信号
が、アンプ I( 上段 ) に入力されます。ア
ンプ I( 上段 ) の出力だけが出力回路 *
へ送られます。
*出力回路：SPEAKEROUT,LINE
OUT,PHONES を示します。
INPUTI 端子に接続したギターの信号
が、アンプ II(下段 ) に入力されます。
アンプ II(下段 ) の出力だけが出力回路
へ送られます。
 INPUTI 端子に接続したギターの信号
が、アンプ I( 上段 ) アンプ II(下段 ) 両
方に入力されます。アンプ I と II の出力
が 出 力 回 路 へ 送られま す。
INPUT I、II 両端子にギターを接続している場合
INPUTI 端子に接続したギターの信号
が、アンプ I( 上段 ) に入力されます。ア
ンプ I( 上段 ) の出力だけが出力回路へ
送られます。
INPUTII 端子に接続したギターの信号
が、アンプ II(下段 ) に入力されます。
アンプ II(下段 ) の出力だけが出力回路
へ送られます。
 INPUTI 端子→アンプ I( 上段 ) の出力
と INPUTII 端子→アンプ II(下段 ) の出
力 がそ れぞ れ 出 力 回 路 へ 送られま す。
e [THR100H] パワーランプ
 アンプの電源 ON 時に点灯します。
r アンプタイプセレクター

豊かな低音とサステインを持つ、
アメリカンハードロックを代表するスタッ
クアンプサウンドです。
程よいゲインのプリアンプによる、
ミッドレン ジの 素 晴 らし い 往 年 の イギ リス
製アンプサウンドです。

8
各部の名称と機能
 明るく鮮明でありながらダイナ
ミックな 歪 みが 特 徴 の 、 ブ リティッシュコ
ンボ アン プ サウンド です。
 クリ ア か つ 豊 か な クリ ーント ーン が
特徴的な、アメリカンコンボアンプサウ
ンドです。
ソリッド ステート 回 路 に よるクリア
なト ーン が 特 徴 の ア ン プ サ ウ ンド で す。
**********************************************
 
 この 5 つのアンプタイプには、各アンプの操作子に
よる動作特性まで忠実に再現された特徴的なアンプ
サウンドが用意されています。これらは、ヤマハの
VCMTechnology による新開発アンプモデリング
により実現したものです。
 さらに、リアパネルにあるチューブタイプセレク
ター !5 では、パワーアンプ部の真空管を差替えた
場 合のサ ウンド まで も忠 実 に再 現して いま す。
**********************************************
t BOOSTER スイッチ
 ブースターのオン / オフを切り替えます。
* このスイッチがオンの場合、付属フットス
イッチでもオン / オフを切り替えることがで
きます。( → 16 ページ )
y BOOSTER コントロール
 ブースター の かかり具 合を 調 整しま す。
* アプリケーション「THR HD_H Utility」を使
うと、ブースターのタイプを切り替えること
ができます。( → 17 ページ )
u GAIN
プリアンプ部のゲインを調整します。時計方
向 に回 すほど 歪み 量 が増 加しま す。
i MASTER
 パワーアンプ部のゲインを調整します。時計
方向に回すほど、シミュレーションしているパ
ワーアン プ 部 で の 歪 みが 強 力 になりま す。
o BASS
 プリアンプ部の音色を調整します。時計方向
に回すほど低 域 が強 調されま す。
!0 MIDDLE
 プリアンプ部の音色を調整します。時計方向
に回すほど 中域 が強 調され ます。
!1 TREBLE
 プリアンプ部の音色を調整します。時計方向
に回すほど 高 域 が強 調 されま す。
!2 PRESENCE
 パワーアンプ入力部の高域成分を調整します。
時計方向に回すほど TREBLE よりもさらに上
の 高域 が強 調さ れま す。
!3 REVERB
 リバ ーブ 回 路 へ の セ ン ド 量 を 調 整 し ま す。 時
計 方 向に回 すほ ど 効 果 が 深くかかりま す。
* ツマミを反時計方向いっぱいに回すと、リ
バーブオフになります。
* アプリケーション「THR HD_H Utility」を使
うと、リバーブのタイプを切り替えることが
できます。( → 17 ページ )
!4 VOLUME
 パ ネル上で サ ウンドメイクした 音 色 そ の ま ま
に、 最 終音 量を調 整します。
 設定は SPEAKEROUT、LINEOUT、
PHONES に共通です。

9
!5 POWER SECTION
チューブタイプセレクター
 パ ワー 管 の種 類を選 択します。
小さな音量でも歪みを得られることか
ら、 アメリカン小型コンボアンプによく
搭 載 されるパ ワー 管 で す。
柔らかいドライブが 特徴で、ブリ
ティッシュコン ボ ア ン プ に多 く採 用 される
パワー管 です。
音 量 を 上 げ て も 歪 み にくく 、 ジ ャズ か
らメタル 向 け のア ン プ ま で 幅 広 い ジャン
ルをカバーするパ ワー 管 です。
各部の名称と機能
● リアパネル
● リアパネル
THR100HD
THR100H
中域の粘りが 特徴で、アメリカンア
ン プによく採 用さ れるパ ワー 管です。
中高域の音抜けがよく、ブリティッシュ
アン プ によく採 用さ れるパ ワー 管 です。
* 実際に真空管が内蔵されているわけではありま
せん。ヤマハの VCM Technology により各
真空管の動作特性を忠実に再現したものです。
6V6
EL84
SEND RETURN
EFFECT LOOP PHONESUSB TO FSW
KT88
6L6GC
EL34
POWER SECTION
CLASS
A
AB
SPEAKER
4Ω
8
Ω
16Ω
25W
50 W
1
00 W
SPEAKER OUT
IMPEDANCE 4~16Ω
CLASS 2 WIRING
GND LIFT
AC IN
LINE OUT
!9@4 @3@6 @5
!5 !7 !8 @0 @1 @7@2!6
6V6
EL84
21
SEND RETURN
EFFECT LOOP PHONESUSB TO FSW
KT88
6L6GC
EL34
POWER SECTION I
CLASS
A
AB
6V6
EL84
KT88
6L6GC
EL34
POWER SECTION II SPEAKER
CLASS
A
AB
4Ω
8
Ω
16Ω
25W
50 W
1
00 W
SPEAKER OUT
IMPEDANCE 4~16Ω
CLASS 2 WIRING
GND LIFT
LINE OUT
III
AC IN
LINE OUT
!9@4 @3@6 @5
!5 !7 !8 @0 @1 @7@2!6

10
各部の名称と機能
!6 POWER SECTION
チューブクラススイッチ
 チ ューブ タイ プ セ レ ク タ ー !5 で選んだパワー
管 の動 作 を選 択します。
レスポンスが良く、 ピッキング
の ニュ アンスに 鋭 敏 に 反 応 してくれるパ
ワー 管 駆 動 方 式 で す。
音量が大きくパワーもあり、迫
力のあるサウンドが 特徴のパワー管駆動
方 式 です。
!7 SPEAKER
インピーダンススイッチ
 SPEAKEROUT端子 !9 に接続するキャビ
ネットに合わせてインピーダンスを設定しま
す。
THR100HD で は 、 このスイッ チ の 設 定 は
SPEAKEROUT1/2 両端子に共通です。
注意
     




!8 SPEAKER
出力ワット数スイッチ
 SPEAKEROUT端子 !9 に接続するキャビ
ネット に合 わ せ て 出 力 ワット 数 を 設 定 しま す。
THR100HD で は 、 このスイッ チ の 設 定 は
SPEAKEROUT1/2 両端子に共通です。
注意
     




!9 SPEAKER OUT 端子
 キ ャビ ネット を 接 続 しま す。
THR100HD では、アンプセレクトスイッチ
eの設定および SPEAKEROUT 端子 2 へ
の接続の有無により、端子 1 および 2 に出
力される信号が異なります。詳しくは「キャ
ビネットとの接続」( → 12 ページ ) をご覧
ください。
@0 冷却ファン
 アンプ内部の熱を機外に放出します。ファン
の回転数は内部のセンサーにより自動調節し
ます。
注意
 

@1 GND/LIFT スイッチ
 LINEOUT 端子 @2 のグランドを本体と接続
する (GND) か接続しない (LIFT) を切り替え
ます。
 ハムやノイズが発生した場合、このスイッチを
LIFT に切り替えることでノイズが消える場合
が あります。
@2 LINE OUT 端子
 スピーカーシミュレーション * を通った、ライ
ンレベ ル の 信 号をバランス出 力しま す。
* 専用エディター「THR HD_H Utility」を使う
と、スピーカーシミュレーターを設定するこ
とができます。( → 17 ページ )
THR100HD では、 アンプ I の出力が LINE
OUTI に、アンプ II の出力が LINEOUTII に、
出 力 され ます。
 
1：グランド ( シールド )
2：ホット ( ＋ )
3：コールド ( － )

11
各部の名称と機能
@3 PHONES 端子
 LINEOUT 端子 @2 と同じく、 スピーカーシ
ミュレ ーション を 通った 信 号を出 力する、ヘッ
ド フォン 用 の ステレ オミ ニフォン 端 子 で す。
 端子はステレオ仕様ですが、L,R 両端子に同
じ 信号が 出 力 ( モノラル ) されま す。
THR100HD では、LINEOUTI 端子と II 端
子の信号がミックスされたものが L,R 両端子
に出力されます。
* PHONES にプラグを差し込むと、SPEAKER
OUT 1/2 からの出力は停止します。LINE
OUT I/II からの出力は停止されません。
@4 EFFECT LOOP SEND/RETURN 端子
 外 部 エフェ クト へ の セ ンド / リ ターン 端 子 で す。
 エフェクトループへの接続については「エフェ
クトループの使い方」( → 15ページ ) をご
覧ください。
* 付属のフットスイッチでエフェクトループ
のオン / オフを切り替えることができます。
( → 16 ページ )
@5 TO FSW ( フットスイッチ ) 端子
 付 属 の フットスイッ チを 接 続しま す。 詳 しくは
「フットスイッチの使い方」( → 16ページ )
をご覧ください。
@6 USB 端子
 USB ケーブル ( 別売 ) を使って、コンピューター
と接 続します。
* コンピューターとの接続については「さらに
細かく設定するには」( → 17 ページ ) を
ご覧ください。
@7 AC IN
 付属の電源コードで AC100V(50/60Hz) コ
ンセントと接続します。安全のため、必ずアー
スを 接 続 してく だ さい 。

12
キャビ ネットとの 接 続
■ キャビネット の 仕 様
キャビ ネット と 接 続 する 前 に 、 必ず 以下 の 2 つ の
値を確認してください。
     
           
● キャビネットの許容入力
アンプのリアパネルにある出力ワット数スイッチ
を、接続するキャビネットの許容入力 * 以下の値
に設定します。
* キャビネットの仕様では「出力」または「最
大出力」と表示されています。
● キャビネットのインピーダンス ( 抵抗値 )
アンプのリアパネルにあるインピーダンススイッ
チを、接続するキャビネットのインピーダンスの
値に設定します。
注意


  

 





    

■ 接続と設定
ア ン プ と キ ャ ビ ネ ット と の 接 続 に は 、市 販 の ス ピ ー
カーケーブル ( モノラル標準フォンーモノラル標準
フォン ) を お 使 い くだ さ い 。
注意






● 接続例 1
THR100H に THRC112 ( 出力ワット数：150W、
インピー ダ ンス：8 Ω ) を接 続 する場合
イン ピー ダ ン ス スイッ チ 出 力 ワット 数 スイッ チ
100W
8Ω
THRC112
THR100H

13
キャビネットとの接続
● 接続例 2
THR100HD に THRC112 ( 出力ワット数：150W、
インピー ダ ンス：8 Ω ) を接 続 する場合
注意
  
 
● 接続例 3
THR100HD に THRC112 ( 出力ワット数：150W、
インピー ダ ンス：8 Ω ) を 2 台接 続 する 場合
I
INPUT
【THR100HD のアンプセレクトスイッチの設定と
キャビネットに出力される信号】
            
アンプ I( 上段 ) の音が出力されます。
             
アンプ II(下段 ) の音が出力されます。
               
アンプ I( 上段 ) の音とアンプ II(下段 ) の音が
出 力 され ます。
  
           
  
100W
8Ω
100W
8Ω
THRC112
I
INPUT
THRC112 T H RC112
アンプ I
の音
アンプ II
の音
THR100HD
THR100HD
【THR100HD のアンプセレクトスイッチの設定と
キャビネットに出力される信号】
            
アンプ I( 上段 ) の音が SPEAKEROUT1 端子
に出力されます。SPEAKEROUT2 端子に信号
は出力されません。
             
アンプ II(下段 ) の音が SPEAKEROUT2 端子
に出力されます。SPEAKEROUT1 端子に信号
は出力されません。
               
アンプ I( 上段 ) → SPEAKEROUT1 端子、ア
ンプ II(下段 ) → SPEAKEROUT2 端子それぞ
れに出力されます。

14

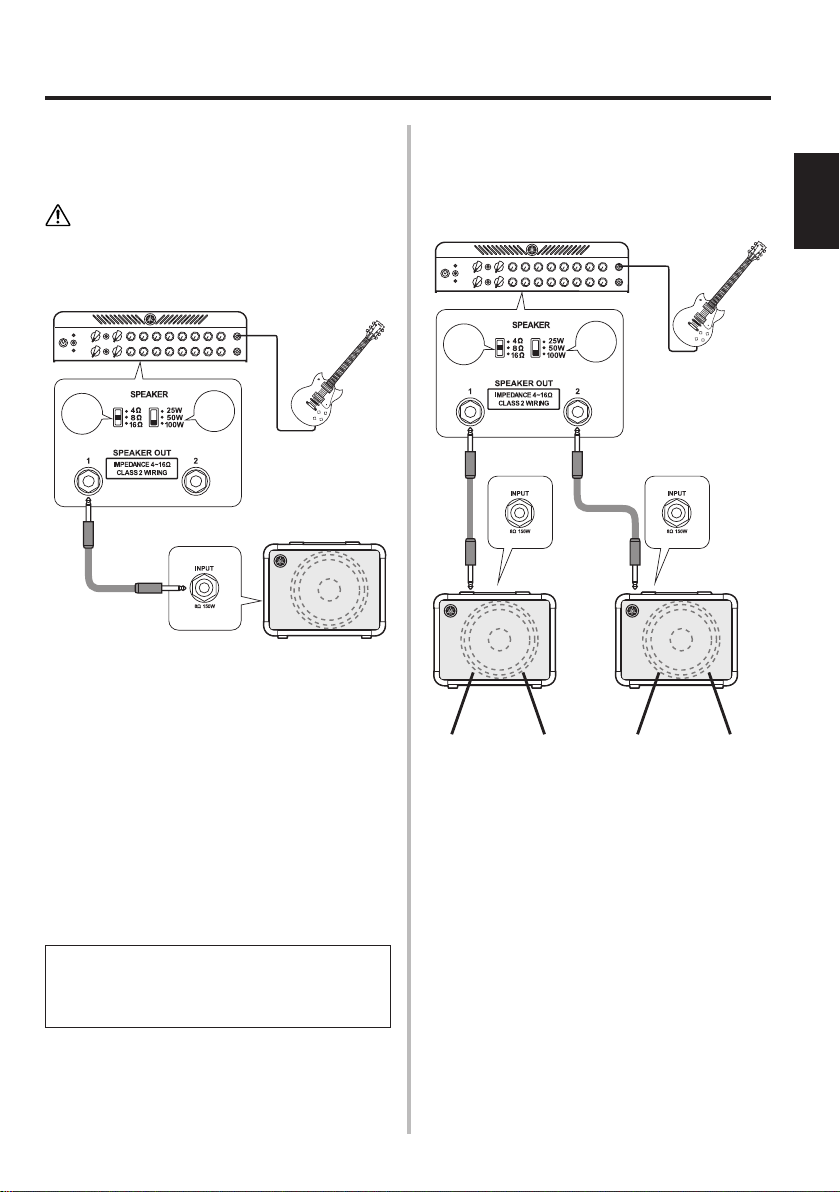

● 接続例 4
THR100HD に THRC212 ( 出力ワット数：
各 150W、インピーダンス：各 8 Ω ) を接続し
DUAL 設定で使用する場合
100W
8Ω
DUAL
I
INPUT
アンプ II
の音
アンプ I
の音
キャビネットとの接続
● 接続例 5
THR100HD に THRC112 ( 出力ワット数：150W、
インピーダンス：8 Ω ) を 2 台接続し、ギターを 2
本 接 続して使 用する場合
THRC212 の 2 つのスピーカーは、それぞれ独立
したスピーカーとして鳴ります。
 
は、接続例 3 の
場合と同じです。
THRC212
THR100HD
SPEAKEROUT1 端子に接続した THRC112
はアンプ I( ギター1) 用スピーカー、SPEAKER
OUT2 端子に接続したTHRC112はアンプ II(ギ
ター 2) 用スピーカーとして鳴ります。
 
は、接続例 3 の
場合と同じです。
100W
8Ω
I
II
INPUT
アンプ II
( ギター 2)
の音
アンプ I
( ギター 1)
の音
THRC112 T H RC112
THR100HD
ギター
1
ギター
2
  
  

15

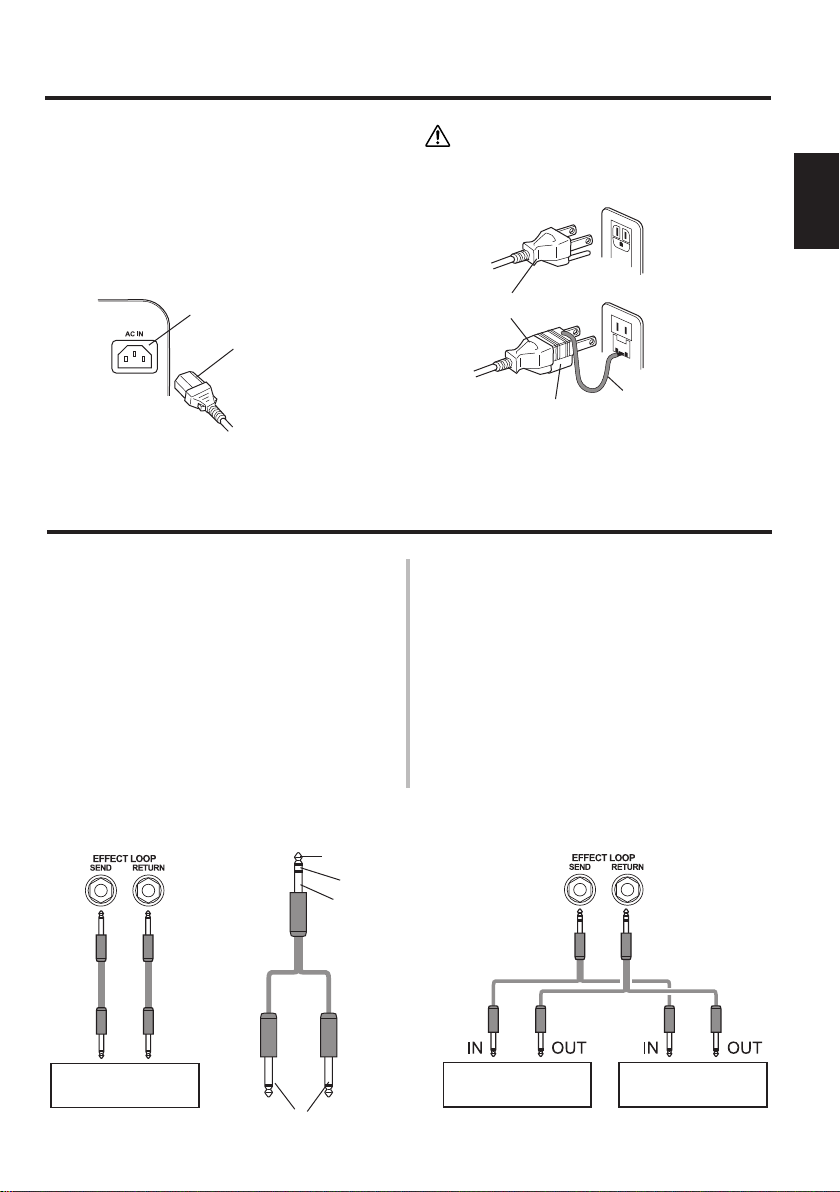

電源の接続
リアパネルの ACIN 端子に付属の電源コードを
接続し、AC プラグを AC100V50/60Hz コン
セントに 接 続します。
アースソケットのないコンセントの場合は、付属
の電源プラグ変換アダプターを使い、アース線を
コン セント のアース 端 子 に接 続しま す。
AC IN 端子
電源プラグ変換
ア ダ プ タ ー（ 付 属 ）
電源コード ( 付属 )
アース 線
AC100V 50/60Hz
リアパネル
3P コンセント
2P コンセント
+ アース 端 子
電源コード ( 付属 )
エフェクトル ープの 使 い 方
外部エフェクターを接続する場合は、EFFECT
LOOPSEND/RETURN 端子間に接続します。
[ 図 1]
エフェクトループのオン / オフは、付属のフット
スイッチで切り替えることができます。( → 16
ページ )
* 工場出荷時、外部エフェクトはパラレル接続
される仕様ですが、アプリケーション「THR
HD_H Utility」を使うと、シリアル接続に切り
替えることができます。( → 17 ページ )
THR100HD では、SEND/RETURN 端子がステ
レオ仕様 (TRS) で、Tip にアンプ I、Ring にアン
プ I I が 割り当てられています。[ 図 2]
アンプ I のみに外部エフェクトを接続する場合は、
モ ノ ラ ル フ ォン ケ ーブ ル で 接 続 で き ま す。
アンプ I、アンプ II にそれぞれ外部エフェクトを
接 続 す る 場 合 は 、 下 図 の よ う な イ ン サ ート ケ ーブ
ル ( ステレオ→モノラル× 2) をご用意ください。
[ 図 3]
注意 

IN OUT
[ 図 1] [ 図 2] [ 図 3]
エフェクター アンプ I 用
エフェクター
アンプ II 用
エフェクター
Tip (L) : アンプ I
Ring (R) : アンプ II
Sleeve (G) : GND
モノラルフォン プ ラ グ
L側 R側
L RL R

16


フットスイッチ の 使 い 方
付属のフットスイッチを使うと、足元で本機の操作や切替を行なうことができます。
t FX LOOP スイッチ
 リアパネルの EFFECTLOOPSEND/
RETURN 端子からの信号をオン/ オフします。
アンプ I、II 同時に切り替えます。
y TO AMP 端子
 付属のフットスイッチ用ケーブルで、リアパネ
ルの TOFSW スイッチと接続します。
注意
 

q [THR100HD] アンプ I/II スイッチ
 フロントパネルのアンプセレクトスイッチで I
または II を選んだ状態を切り替えます。
w [THR100HD] アンプ I+II スイッチ
 フロントパネルのアンプセレクトスイッチで
I +I I を 選 んだ 状 態 ( ラン プ点 灯 ) にしま す。
 もう一度踏むとオフになり、アンプ I/II スイッ
チqの 設 定 が 有 効 になります。
e BOOSTER スイッチ
 ブースターのオン / オフを切り替えます。アン
プ I、II 同時に切り替えます。
* フロントパネルの BOOSTER スイッチがオン
になっているアンプに対してのみオン / オフ
の切り替えが有効です。アンプ I、 II ともにパ
ネル上で BOOSTER スイッチがオフの場合、
このスイッチは機能しません。
r REVERB スイッチ
 リバーブのオン / オフを切り替えます。アンプ
I、II 同時に切り替えます。
q
e
w e
r
r t y
t y

17
さらに細かく設定するには
■ コンピューターとの接続
本機の USB 端子にコンピューターを接続するこ
とで、 次のことが できます。
 

 
コンピューターとの接続には、市販の USB ケーブ
ルをご用意ください。
USB 端子ご使用時の注意
USB 端子間の接続をするときは、以下の注意事項
を守ってください。守らなかった場合、コンピュー
ターや本機がハングアップ ( 停止 ) して、データが
壊れたり、失われたりするおそれがあります。ハ
ン グ ア ップ し た 場 合 は 、 ア プ リ ケ ー シ ョン や コ ン
ピュー ター を 再 起 動 してくだ さ い 。
注意
   
 
 
  
      
    
  



   

  



■ THR HD_H Utility を使う
THRHD_HUtility は、THR100HD/100H のパ
ネルコントローラーで 操作できな い詳 細 な設 定を
行なうための専用アプリケーションです。
● THR HD_H Utility でできること
                      
      
 
   
   

 
 


● THR HD_H Utility を使うには
コンピューターと接続する前に、あらかじめ「THR
HD_HUtility」および、コンピューターとの接続
に必要な「ドライバー」を、ヤマハの下記サイトか
らダウンロードしておきます。
http://download.yamaha.com/
* 動作環境については、上記 URL をご覧ください。
● ドライバーのインストール
1. 以下の URLから、最新の「Yamaha
SteinbergUSBドライバー」をダウンロード
し、 ファイル の 実 行および 解 凍 をしま す。
http://download.yamaha.com/
* 動作環境については、上記 URL をご覧ください。
* ご使用のコンピューター環境によっては、上記動
作環境の条件を満たしていても、正常に動作し
ない場合があります。あらかじめご了承ください。
*「 Yamaha Steinberg USB ドライバー」は、
改 良 の ため 予 告 なし に バー ジョン アップ するこ
とがあります。詳細および最新情報について
は、上記 URL をご覧ください。
2.「YamahaSteinbergUSB ドライバー」をコ
ンピューターにインストールします。ダウンロー
ドしたファイルに付属されているインストール
ガ イドをご 参 照 くだ さ い 。
コンピューター
U S B ケ ーブ ル ( 別 売 )

18
さらに細かく設定するには
■ 本体ソフトウェアのバージョンアッ
プの方法
THR100HD/100H の内部ソフトウェアは、改良
の た め バ ー ジ ョン ア ップ す る こ と が あ り ま す。
お使いの THR100HD/100H をバージョンアップす
る場合は、以下の手順で作業を行なってください。
* あらかじめ最新の「Yamaha Steinberg USB ド
ライバー」をインストールしておきます。( → 17
ページ参照 )
● バージョンアップ操作
1. 下記のサイトにアクセスし、「THRHD_H
U p d a t e r」 を ダウンロ ードします。
http://download.yamaha.com/
* 動作環境については、上記 URL をご覧ください。
2. ダウンロードしたファイル (ZIP 圧縮 ) を展開
します。
3. THRHD_HUpdater を実行します。
* 詳しい操作方法については、THR HD_H
Updater の取扱説明書をご参照ください。
● THR HD_H Utility のインストール
1. 下記のサイトにアクセスし、「THRHD_H
Utility」を ダウンロードします。
http://download.yamaha.com/
* 動作環境については、上記 URL をご覧ください。
2. ダウンロードしたファイルを実行し、表示され
る 画 面 の 指 示 に 従 っ て「 THRHD_HUtility」
をインストールします。
3. THRHD_HUtility の設定および操作につい
ては、THRHD_HUtility の操作説明書やヘ
ルプ ガ イドを 参 照してく だ さ い 。
● THR HD_H Utility の操作
1. コンピューターと THR100HD/100H を USB
ケーブルで接続します。( → 17ページ参照 )
2. THR100HD/100H の電源を入れた後、THR
HD_HUtility を立ち上げます。
3. THRHD_HUtility で各種設定をします。
 編集した設定は、THR100HD/100H 本体に
保 存されま す。
* 詳しい設定 / 操作方法については、THR HD_
H Utility の取扱説明書をご参照ください。

19
困ったときは？
電源が入らない
・ 電源コードは正しく接続されていますか？
（→ 15 ページ）
音が鳴らない
・ INPUT 端子に楽器が正しく接続されてい
ますか？
・ THR100HD：INPUT II 端子だけに楽器が
接続されていませんか？楽器を 1 台だけ接
続する場合は、INPUT I 端子に接続してく
ださい。
・ 楽器のボリュームは上がっていますか？
・ GAIN, MASTER, VOLUME の設定が０に
なっていませんか？
・ アンプセレクトスイッチは正しく設定され
ていますか？
・ キャビネットは正しく接続されています
か？（→ 12 ページ）
・ アンプタイプセレクターで CLEAN を選択
している場合、トーンコントロールがすべ
て０の位置では音が出ません。
・ PHONES 端子にヘッドフォンが接続され
ていませんか？
・ 楽器との接続ケーブルは断線していません
か？
・ キャビネットとの接続ケーブルは断線して
いませんか？
・ アプリケーション「THR HD_H Utility」
でエフェクトループのモードをシリアル接
続に設定していませんか？シリアル接続の
場合、EFFECT LOOP SEND/RETURN 間
にエフェクトを接続せず、フットスイッチ
の FX LOOP をオンにしていると、音は出
ません。（→ 17 ページ）
使用中に音が出なくなった
1) フロントグリルのランプが消灯している
・ 加熱保護回路が働き、SPEAKER OUT 端
子への出力が遮断されました。本体の温度
が下がってから電源を入れ直してくださ
い。再度保護回路が働く場合は、直ちに電
源を切り、電源コードを抜いてお買上げの
販売店またはヤマハ修理ご相談センターに
ご依頼ください。（→ 21 ページ）
・ スピーカー接続ケーブルのプラグ先端部が
アースに接触したり静電気に触れるなど
してショートしました。スピーカー接続
ケーブルを確認し原因を取り除いた後、電
源を入れ直してください。再度保護回路が
働く場合は、直ちに電源を切り、電源コー
ドを抜いてお買上げの販売店またはヤマ
ハ修理ご相談センターにご依頼ください。
（→ 21 ページ）
2) 電源がオフ状態になっている
・ 内部回路の故障が考えられます。直ちに電
源を切り、電源コードを抜いてお買上げの
販売店またはヤマハ修理ご相談センターに
ご依頼ください。（→ 21 ページ）
