Yamaha Clavinova CLP-760 User manual

CLI3-760
Owner's Manual
Bedienungsanleitung
Mode d'emploi
Manual de instrucciones
IMPORTANT
Check your power supply
Make sure that your local AC mains
voltage matches the voltage specified
on the name plate on the rear panel.
In some areas a voltage selector may
be provided on the rear panel of
the main unit. Make sure that the
voltage selector is set for the voltage
in your area.
WICHTIG
Uberprijfen der
Netzspannung
Sicherstellen, dafl die drtliche Netz¬
spannung den Angaben zur Betriebs-
spannung auf der Riickseite des
Keyboards entspricht. Die Modelle
fiir einige Bestimmungslander wei-
sen einen Spannungswahler auf der
Riickseite auf. In diesem Fall dar-
auf achten, dafi die Einstellung des
Spannungswahlers der Netzspan¬
nung entspricht.
IMPORTANT
Controler la source
d’alimentatlon
S’assurer que la tension secteur
locale correspond a la tension indi-
quee sur la plaque d’identification
situee sur le panneau arriere. Les
modeles destines a certaines regions
peuvent etre equipes d’un sdecteur
de tension situe sur le panneau
arriere de I’unite principale. Verifier
que le selecteur est bien regie pour
la tension secteur utilisee.
IMPORTANTE
Verifique la alimentacidn
de corriente
Asegiirese de que el voltaje local de
CA concuerde con el especificado en
la placa de identificacion del panel
trasero. En algunas areas, la unidad
viene provista de un selector de vol¬
taje en el panel posterior. Asegiirese
de que este selector este en la posi-
cidn correspondiente al voltaje de
su area.

CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK.
DO NOT REMOVE COVER (OR BACK).
NO USER-SERVICEABLE RftRTS INSIDE.
REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.
The lightning flash with arrowhead symbol,
within an equilateral triangle, is intended to
alert the user to the presence of uninsulated
‘‘dangerous voltage” within the product’s
enclosure that may be of sufficient magnitude to
constitute a risk of electric shock to persons.
The exclamation point within an equilateral
triangle is intend^ to alert the user to the
presence of important operating and mainte¬
nance (servicing) instructions in the literature
accompanying the product.
A
IMPORTANT SAFETY AND INSTALLATION INSTRUCTIONS
INFORMATION RELATING TO POSSIBLE PERSONAL INJURY, ELECTRIC SHOCK, AND FIRE
HAZARD POSSIBILITIES HAS BEEN INCLUDED IN THIS LIST.
A U I VTTV - When using electronic products, basic
^ ^ ^ \ J precautions should always be followed,
including the following;
I R ead all Safety and Installation Instructions, Explanation
■ of Graphical Symbols, and assembly instructions (where
applicable) BEFORE using your Yamaha electronic product.
Check unit weight specifications before you attempt to move this
instrument!
8 Some Yamaha electronic products can be made to operate
■ with or without the side panels or other components that '
constitute a stand. These products should be used only with the
components supplied or a cart or stand that is recommended by
the manufacturer.
Q Do not operate for a long period of time at a high volume
^ ■ level or at a level that in uncomfortable. If you experience
any hearing loss or ringing in the ears, you should consult an
audiologist.
2 Main Power Supply Verification: Your Yamaha electronic
, product has been manufactured specifically for the main
supply voltage used in your area. If you should move, or if any
doubt exists, please contact your de^er for instructions. The main
supply voltage required by your electronic product is printed on
the name plate. For name plate location, see “PREPARATION”
item.
3 This product may be equipped with a polarized line plug
I (one blade wider than the other). If you are unable toinsert
the plug into the outlet, contact an electrician to have your
obsolete outlet replaced. Do NOT defeat the safety purpose of the
plug. Yamaha products not having polarized plugs incorporate
construction methods and designs that do not require line plug
polarization.
WARNING-Do NOT place objects on your electronic
a product’s power cord or place the unit in a position where
anyone could trip over, walk over, or roll anything over cords of
any kind. Do NOT allow your electronic product or its bench to
rest on or be installed over cords of any type. Improper installa¬
tions of this type create the possibility of a fire hazard and/or
personal injury.
5 Environment: Your electronic product should be installed
» away from heat sources such as a radiator, heat registers
and/or other products that produce heat. Additionally, the unit
should not be located in a position that exposes the cabinet to
direct sunlight, or air currents having high humidity or heat
levels.
Do not use your Yamaha electronic product near water or
■ in wet environments. For example, near a swimming pool,
spa, or in a wet basement.
Care should be taken so that objects do not fall, and
• liquids are not spilled, into the enclosure through open¬
ings.
Your Yamaha electronic product should be serviced by a
■ qualified service person when:
a. The power-supply cord or plug has been damaged: or
b. Objects have Mien, or liquid has been spilled into the product:
or
c. The product has been exposed to rain: or
d. The product dose not operate, exhibits a marked change in per¬
formance: or
e. The product has been dropped, or the enclosure of the product
has been damaged.
When not in use, always turn your Yamaha electronic
■ product “OFF”. The power-supply cord of the product
should be unplugged from the outlet when it is to be left unused
for a long period of time. Notes: In this case, some units may lose
some user programmed data. Factory programmed memories will
not be affected.
Do not attempt to service the product beyond that de-
■ scribed in the user-maintenance instructions. All other
servicing should be referred to qualified service pcrsoimel.
6 Your Yamaha electronic product should be placed so that
■ its location or position does not interfere with its proper
ventilation.
7 Some Yamaha electronic products may have benches that
■ are either a part of the product or supplied as an optional
accessory. Some of these benches are designed to be dealer as¬
sembled. Please make sure that the bench is stable before using it.
The bench supplied by Yamaha was designed for seating only.
No other uses are recommended.
Electromagnetic Interference (RFI). This series of
■ Yamaha electronic products utilizes digital (high fre¬
quency pulse) technology that may adversely affect Radio/TV
reception or Ae operation of other devices that utilize digital
technology. Please read FCC Information (page 60) for additional
information.
PLEASE KEEP THIS MANUAL
FOR FUTURE REFERENCE!

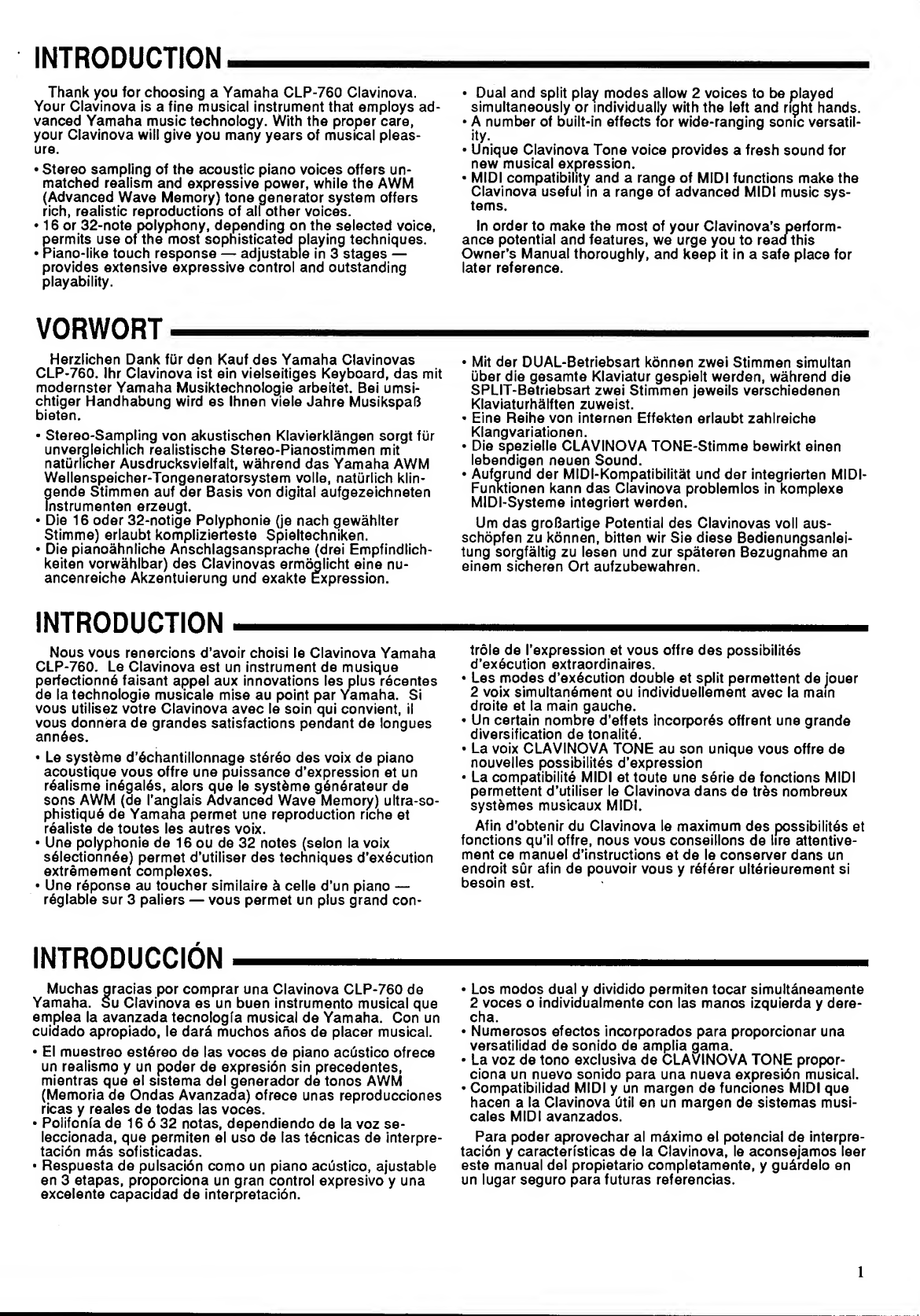

INTRODUCTION_
Thank you for choosing a Yamaha CLP-760 Clavinova.
Your Clavinova is a fine musical Instrument that employs ad*
vanced Yamaha music technology. With the proper care,
your Clavinova will give you many years of musical pleas¬
ure.
• Stereo sampling of the acoustic piano voices offers un¬
matched realism and expressive power, while the AWM
(Advanced Wave Memory) tone generator system offers
rich, realistic reproductions of all other voices.
• 16 or 32-note polyphony, depending on the selected voice,
permits use of the most sophisticated playing techniques.
• Piano-like touch response — adjustable in 3 stages —
provides extensive expressive control and outstanding
playability.
• Dual and split play modes allow 2 voices to be played
simultaneously or individually with the left and right hands.
• A number of built-in effects for wide-ranging sonic versatil¬
ity.
• Unique Clavinova Tone voice provides a fresh sound for
new musical expression.
- MIDI compatibility and a range of MIDI functions make the
Clavinova useful in a range of advanced MIDI music sys¬
tems.
In order to make the most of your Clavinova’s perform¬
ance potential and features, we urge you to read this
Owner’s Manual thoroughly, and keep it in a safe place for
later reference.
VORWORT-
Herziichen Dank fur den Kauf des Yamaha Clavinovas
CLP-760. Ihr Clavinova ist ein vielseitiges Keyboard, das mit
modernster Yamaha Musiktechnologie arbeitet. Bei umsi-
chtiger Handhabung wird es Ihnen viele Jahre MusikspaO
bieten.
• Stereo-Sampling von akustischen Klavierklangen sorgt fur
unvergleichlich realistische Stereo-Pianostimmen mit
naturhcher Ausdrucksvielfalt, wahrend das Yamaha AWM
Wellenspeicher-Tongeneratorsystem voile, naturlich klin-
gende Stimmen auf der Basis von digital aufgezeichneten
Fnstrumenten erzeugt.
• Die 16 Oder 32-notige Polyphonie (je nach gewahiter
Stimme) erlaubt komplizierteste Spieltechniken.
• Die pianoahniiche Anschlagsansprache (drei Empfindlich-
keiten vorwahibar) des Clavinovas ermdglicht eine nu-
ancenreiche Akzentuierung und exakte Expression.
INTRODUCTION-
Nous vous renercions d’avoir choisi ie Clavinova Yamaha
CLP-760. Le Clavinova est un instrument de musique
perfectionn4 faisant appel aux innovations lesplus recentes
de la technologie musicale mise au point par Yamaha. Si
vous utilisez votre Clavinova avec le soin qui convient, il
vous donnera de grandes satisfactions pendant de longues
ann6es.
• Le systdme d’dchantillonnage st6r6o des voix de piano
acoustique vous offre une puissance d’expression et un
r4alisme in6gal6s, alors que le systdme g6n6rateur de
sons AWM (de I’anglais Advanced Wave Memory) ultra-so-
phistiqu6 de Yamaha permet une reproduction riche et
realists de toutes les autres voix.
• Une polyphonie de 16 ou de 32 notes (selon la voix
s6lectlonn6e) permet d’utiliser des techniques d’execution
extremement complexes.
• Une r6ponse au toucher similaire k celle d’un piano —
r6glable sur 3 paliers — vous permet un plus grand con-
• Mit der DUAL-Betriebsart konnen zwei Stimmen simultan
uber die gesamte Klaviatur gespielt warden, wahrend die
SPLIT-Betriebsart zwei Stimmen jeweils verschiedenen
Klaviaturhalften zuweist.
• Eine Reihe von internen Effekten erlaubt zahlreiche
Klangvariationen.
• Die spezielle CLAVINOVA TONE-Stimme bewirkt einen
lebendigen neuen Sound.
• Aufgrund der MIDI-Kompatibilitat und der integrierten MIDI
Funktionen kann das Clavinova problemlos in komplexe
MIDI-Systeme integriert werden.
Urn das groBartige Potential des Clavinovas voll aus-
schopfen zu konnen, bitten wir Sie diese Bedienungsanlei-
tung sorgfaltig zu lesen und zur spateren Bezugnahme an
einem sicheren Ort aufzubewahren.
trdle de I’expression et vous offre des possibilitds
d’execution extraordinaires.
• Les modes d’ex6cution double et split permettent de jouer
2 voix simultan^ment ou individuellement avec la main
droite et la main gauche.
• Un certain nombre d’effets incorpor6s offrent une grande
diversification de tonality.
• La voix CLAVINOVA TONE au son unique vous offre de
nouvelles possibilites d’expression
• La compatibilite MIDI et touts une s6rie de fonctions MIDI
permettent d’utiliser le Clavinova dans de trds nombreux
systemes musicaux MIDI.
Afin d’obtenir du Clavinova le maximum des possibilites et
fonctions qu’il offre, nous vous conselllons de lire attentive-
ment ce manual d’instructions et de le consen/er dans un
endroit sur afin de pouvoir vous y ref^rer ulterieurement si
besoin est.
INTRODUCCION-
Muchas gracias por comprar una Clavinova CLP-760 de
Yamaha. Su Clavinova es un buen Instrumento musical que
emplea la avanzada tecnologla musical de Yamaha. Con un
cuidado apropiado, le dare muchos ahos de placer musical.
• El muestreo estereo de las voces de piano acOstico ofrece
un realismo y un poder de expresion sin precedentes,
mientras que el sistema del generador de tonos AWM
(Memoria de Ondas Avanzada) ofrece unas reproducciones
ricas y reales de todas las voces.
• Polifonia de 16 6 32 notas, dependiendo de la voz se-
leccionada, que permiten el uso de las tecnicas de interpre-
tacidn m^s sofisticadas.
• Respuesta de pulsacion como un piano acdstico, ajustable
en 3 etapas, proporciona un gran control expresivo y una
excelente capacidad de interpretacibn.
• Los modos dual y dividido permiten tocar simultaneamente
2 voces o individualmente con las manos izquierda y dere-
cha.
• Numerosos efectos incorporados para proporcionar una
versatilidad de sonido de amplia gama.
• La voz de tono exclusive de CLAVINOVA TONE propor¬
ciona un nuevo sonido para una nueva expresibn musical.
• Compatibilidad MIDI y un margen de funciones MIDI que
hacen a la Clavinova Otil en un margen de sistemas musi-
cales MIDI avanzados.
Para poder aprovechar al mbximo el potencial de interpre-
tacibn y caracteristicas de la Clavinova, le aconsejamos leer
este manual del propietario completamente, y gubrdelo en
un lugar seguro para futures referencias.
1

CONTENTS
KEYBOARD STAND ASSEMBLY.4
TAKING CARE OF YOUR CLAVINOVA.10
THE CONTROLS & CONNECTORS-
GENERAL OPERATION.10
PREPARATION.13
PLAYING THE CLAVINOVA.13
THE DUAL MODE.14
Slow-attack Strings.14
Adjusting the Balance Between the Dual¬
mode Voices.14
THE SPLIT MODE.14
Changing Voices.14
Changing the Split Point.14
Adjusting the Balance Between the Left- and
Right-Hand Voices.14
TRANSPOSITION.14
PITCH CONTROL.15
INDIVIDUAL KEY TUNING.15
FACTORY PRESET RECALL.15
MIDI FUNCTIONS.16
A Brief Introduction to MIDI.16
MIDI “Messages" Transmitted & Received by
the Clavinova.16
MIDI Transmit & Receive Channel Selection 16
MIDI FUNCTION CHART.17
Local Control ON/OFF.17
Program Change ON/OFF.18
Control Change ON/OFF.18
The Multi-Timbre Mode.18
The Split & Left Local OFF Mode.19
The Split & Right Local OFF Mode.19
Transmitting the Panel Settings.19
TROUBLESHOOTING. 20
OPTIONS & EXPANDER MODULES.20
MIDI DATA FORMAT.21
SPECIFICATIONS.58
INHALT
ZUSAMMENBAU DES KEYBOARDSTANDERS
UND AUFSTELLUNG.4
VORSICHTSMASSNAHMEN.22
BEDIENELEMENTE UND ANSCHLUSSE.22
VORBEREITUNG.25
SPIELEN AUF DEM CLAVINOVA.25
DUAL-BETRIEBSART.26
Streicher mit langsamer Einschwingung.26
Balanceabgleich zwischen beiden Stimmen.26
SPLIT-BETRIEBSART.26
WechseIn von Stimmen.26
Verandern des Teilungspunkt.26
Balanceabgleich zwischen linker und rechter
Stimme.26
TRANSPOSITION.26
EINSTIMMFUNKTION.27
STIMMEN VON EINZELNEN TASTEN.27
ROCKSTELLUNG AUF
WERKSVOREINSTELLUNG.27
MIDI-FUNKTIONEN.28
Eine kurze Einfiihrung in MIDI.28
Vom Clavinova ubertragene und empfangene
MIDI-Meldungen.28
Wahl des MIDI-Sende/Empfangskanals.28
MIDI-FUNKTIONSLISTE.29
Lokalsteuerung AN/AUS.29
Programmwechsel AN/AUS.30
Steuerelement AN/AUS.30
Die Multi-Timbre-Betriebsart.30
Klaviaturteilung & Lokalsteuerung AUS fur
linke Halfte.31
Klaviaturteilung & Lokalsteuerung AUS fur
rechte Halfte.31
Ubertragen der Clavinova-Einstelldaten.31
FEHLERSUCHE.32
SONDERZUBEHOR UND EXPANDERMODULE...32
MIDI-DATENFORMAT.33
TECHNISCHE DATEN.58
2

INDICE
TABLE DES MATIERES
SUPPORT DU CLAVIER.5
ENTRETIEN DU CLAVINOVA.34
COMMANDES ET CONNECTEURS.34
PREPARATIFS.37
EXECUTION AU CLAVINOVA.37
MODE DUAL.38
STRINGS a attaque lente.38
Reglage de I’equilibre entre les voix en mode
DUAL.38
MODE SPLIT.38
Changement de voix.38
Changement du point de spiit.38
Reglage de I’equilibre entre la voix gauche et la
voix droite.38
TRANSPOSITION.38
REGLAGE DE LA HAUTEUR TONALE.39
ACCORD INDIVIDUEL DE CHAQUE TOUCHE
DU CLAVIER.39
RAPPEL DES RECLAGES D’USINE.39
FUNCTIONS MIDI..40
Quelques mots sur I’interface MIDI.40
“Messages” MIDI transmis et regus par le
Clavinova.40
Selection des canaux MIDI de transmission
et de reception.40
FUNCTIONS MIDI.41
Commande locale ON/OFF.41
Changement de programme ON/OFF.42
Changement de commande ON/OFF.42
Mode multitimbral.42
Mode split, local gauche OFF.43
Mode split, local droit OFF.43
Transmission des reglages de panneau.43
DEPISTAGE DES PANNES.44
OPTIONS ET MODULES EXPANDEURS.44
FORMAT DES DONNEES MIDI.45
SPECIFICATIONS.58
MONTAJE DEL SOPORTE DEL TECLADO.5
CUIDADOS DE SU CLAVINOVA.46
CONTROLES Y CONECTORES —
OPERACION GENERAL.46
PREPARACION.49
TOCANDO LA CLAVINOVA.49
EL MODO DUAL.50
Ataque lento STRINGS.50
Ajuste del balance entre las voces del modo
dual.50
EL MODO DE DIVISION.50
Cambio de voces.50
Cambio del punto de division.50
Ajuste del balance entre las voces de la mano
izquierda y derecha.50
TRANSPOSICION.50
CONTROL DEL TONO.51
AFINACION DE TECLAS INDIVIDUALES.51
ACTIVACION DE LOS PREAJUSTES DE
FABRICA.51
FUNCIONES MIDI.52
Una breve introduccion a MIDI.52
“Mensajes” MIDI transmitidos y recibidos por la
Clavinova.52
Seleccion del canal de transmision y recepcion
MIDI.52
GRAFICO DE FUNCIONES MIDI.53
Activacion/desactivacion de control local.53
Activacidn/desactivacion de cambio de
programa.54
Activacion/desactivacion de cambio de control ...54
Modo de timbres multiples.54
Modo de division y desactivacion local
izquierda. 5 5
Modo de division y desactivacion local derecha .55
Transmision de los ajustes del panel.55
LOCALIZACION Y REPARACION DE AVERIAS ...56
OPCIONES Y MODULUS EXPANSORES.56
FORMATO DE DATOS MIDI.57
ESPECIFICACIONES.58
3

A
B
C
• Long screws {gold) x 4
• Lange Schrauben (goldfarben) x 4
• Vis longues (dor6es) x 4
• Tornillos largos (dorados) x 4
©
•Short screws (black) x 8
•Kurze Schrauben (schwarz) x 8
•Vis courtes (noires) x 8
• Tornillos cortos (negros) x 8
•Long screws (black) x 4
• Lange Schrauben (schwarz) x 4
•Vis longues (noires) x 4
•Tornillos largos (negros) x 4
•Joint connectors x 4
•Verbindungsstucke x 4
• Dispositifs d'assemblage x4
•Juntas X 4
E
F
7 C
7
Q •Power cord
• Netz Kabel
•Cordon d'alimentation
• Cable de alimentacidn
KEYBOARD STAND ASSEMBLY
NOTE: We do not recommend attempting to assemble the
Clavinova alone. The job can be easily accomplished,
however, with only two people.
1 O p en the box and remove all the parts.
On opening the box you should find the parts shown in
the illustration. Check to make sure that all the required
parts are provided.
2 I n s tall the power cord (G) In the pedal
box (C).
Invert the pedal box (C) and firmly insert the power
cord plate into the slot provided until it clicks into place.
The short end of the power cord should be inside the
pedal box. Fasten the short end of the power cord using
the power cord clip so that the cord extends from the
side of the pedal box as shown in the illustration. Also
make sure that the pedal cable (already installed) extends
from the other end of the pedal box in the same way.
3 A ssemble the side panels (D) and feet (E).
Install the joint connectors in side panels (D) as shown
in the illustration, then secure the feet (E) to the side
panels (D) with the long gold-colored screws.
• When installing the joint connectors in the holes in the side
panels (D), make sure that the arrows printed on their upper
surface face in the direction shown in the illustration.
* Make sure that the left and right feet are facing in the proper
direction as shown in the illustration. The grooved edge of
each foot should face inward.
ZUSAMMENBAU DES
KEYBOARDSTANDERS UND
AUFSTELLUNG
HiNWEIS: Wir raten davon ab, die Montage und Aufstellung des
Clavinovas alleine auszufOhren. Zwei Personen
konnen das Clavinova jedoch problemlos
zusammenbauen und aufstellen.
I V ersandkarton bffnen und alle Telle
auspacken.
Der Karton sollte all die in der linken Abbildung
gezeigten Teile enthalten. Vergewissern Sie sich, daB
alle benOtigten Teile vorhanden sind.
2 Das Netzkabel (G) In den Pedalkasten
(C) installieren.
Den Pedalkasten (C) umdrehen und die Platte des
Netzkabels in den Schlitz einrasten. Das kurze Ende des
Netzkabels sollte sich im Pedalkasten befinden. Das
kurze Ende des Neukabels mit der Klemme so be-
festigen, daB das Netzkabel entsprechend der Abbildung
aus der Seite des Pedalkastens herausragt. AuBerdem
sicherstellen, daB das Pedalkabel (bereits installiert) aus
der anderen Seite des Pedalkastens herausfuhrt.
3 Die Seltenplatten (D) und Ftisse (E)
zusammenbauen.
Die Verbindungsstucke entsprechend der Abbildung in
die Seitenplatten (D) einsetzen. Dann die Fusse (E) mit
den langen goldfarbenen Schrauben an den Seitenplatten
(D) anbringen.
* Beim Einsetzen der VerbindungsstOcke in die Seitenplatten (D)
sicherstellen, da3 die Pfeiie aufden Oberseiten wie in der
Abbildung ausgerichtet sind.
* Sicherstellen, daB linker und rechter FuB in die gezeigte
Richtung weisen. Die FuBkante mit der Nut sollte dabei nach
innen zeigen.
4

SUPPORT DU CLAVIER
REMARQUE: Nous ne vous conseillons pas d'essayer
d’assombler Ib Clavinova soul. Toutefois, co
travail peut §tre facilement ex6cut6 par deux
personnes.
I O u vrir le carton et retirer toutes les
pieces
Les pi^es indiqu^es sur Tillustration devraient toutes
se trouver dans le carton. Verifier qu’il n’en mamque
aucune.
2 Poser le cordon d’alimentation (G) dans
le p^daller (C)
Retourner le p^dalier (C) et introduire fermement la
plaque du cordon d*alimentation dans la rainure pr6vue a
cet effet jusqu’^ ce qu’elle fasse un declic de mise en
place. L*extrdmit€ courte du cordon d’alimentation doit
etre plac^ k rimdrieur du pddalier. Fixer I’extr^mite
courte du cordon d’alimentation k I’aide de I’attache, de
mani^re k ce que le cordon sorte par le c6t6 du p^dalier,
comme illustrd. Verifier ^galement que le cable de la
p6dale (d6j^ pos6) sorte de la meme mani^re de I’autre
cote du pedalier.
S M onter les panneaux lat^raux (D) sur
les supports Inf^rleurs (E)
Poser les dispositifs d’assemblage sur les panneaux
lat^raux (D) de la mani6re illustr6e, puis fixer les sup¬
ports inf^rieurs (E) aux panneaux lat6raux (D) a I’aide
des vis longues dories.
* Lors de la pose des dispositifs d’assemblage dans les trous
des panneaux latdaux (D). veiller i ce que les fleches
marqu6es sur leur surface sup4rieure pointent dans le sens
indiqu6 sur I’illustration.
* Veiller it ce que les supports droit et gauche soient orientes de
la manidre illustrde. Le bord d4coup6 de chaque support doit
6tre dirig6 vers I'interieur.
MONTAJE DEL SOPORTE DEL
TECLADO
NOT A: Aunque el soporte del teclado de la Clavinova puede
montarlo solo una persona, aconsejamos que se haga el
trabajo entre dos personas porque resulta mucho mas
f^cil.
1 Abra la ca]a y extralga todas las partes.
A1 abrir la caja debe buscar las partes mostradas en la
ilustracidn. Compruebe para asegurarse de que todas las
partes requeridas se ban suministrado.
2 1nstale el cable de alimentaclbn (G) en
la caJa de pedales (C).
De la vuelta a la caja de pedales (C) e inserte firme-
mente la placa del cable de alimentacidn en la ranura in-
corporada hasta que produzca un sonido de seguridad.
El extreme corto del cable de alimentacidn debe estar
dentro de la caja de pedales. Apriete el extreme corto
del cable de alimentacidn empleando el retenedor del
cable de alimentacidn de mode que el cable se extienda
desde el lado de la caja de pedales como se muestra en la
ilustracidn. Asegurese tambi^n que el cable de pedales
(ya instalado) se extienda desde el otro extreme de la
caja de pedales del mismo modo.
3 Monte los paneles laterales (D) y las
patas (E)
Instale los conectores de union en los paneles laterales
(D) como se muestra en la ilustracidn, y entonces fije las
patas (E) a los paneles laterales (D) con los tomillos
dorados largos.
* Cuando instale los conectores de union en los orificios de los
paneles laterales (D), asegurese de que las flechas impresas
en sus superficies superiores indican la direccidn mostrada en
la ilustracion.
* Asegurese de que las patas izquierda y derecha estAn
encaradas en la direccidn cor recta como se muestra en la
ilustracion. El borde ranura do de cada pata debe quedar
en car ado hacia aden tro.

4 Attach the side panels (D) to the pedal
box (C).
Attach the side panels (D) to the corresponding ends
of the pedal box (C), making sure that the power cord on
one side and the pedal cord on the other fit into the
grooves in the side panels (D). Each side panel is at¬
tached to the pedal box using two short black screws
inserted from inside the pedal box.
D Install the cable covers (F).
Stand the pedal box/side panel assembly upright and
fit the power and pedal cords into the corresponding side
panel grooves with the connectors protruding from the
recesses at the top of each groove, as shown in the
illustration. Slide a cable cover (F) up into the recessed
part of each groove, then snap the lower part of the cover
into the groove.
6 Attach the speaker box (B) to the side
panels (D).
Before attaching the speaker box, remove the speaker
grille (the speaker grille is attached by “magic tape” and
can be easily pulled away from the speaker box). Drop
the speaker box (B) into place between the tops of the
side panels (D), and attach each side (from the inside)
using two long black screws. The grille side of the
speaker box must be installed facing the same direction
as the pedals on the pedal box (C).
4 Die Seltenplatten (D) am Pedalkasten
(C) anbringen.
Den Pedalkasten (C) auf die Halterungen an den
Seitenplatten (D) aufsetzen. Sicherstellen, daB das
Netzkabel auf der einen Seite und das Pedalkabel auf der
anderen Seite in der entsprechenden Rille in der Seiten-
platte (D) zu liegen kommt. Zum Anbringen der Seiten-
platten zwei kurze schwarze Schrauben von der Innen-
seite des Pedalkastens her einschrauben.
5 Die Kabelabdeckungen (F) anbringen.
Den Pedalkasten mit den Seitenplatten aufrecht stellen
und entsprechend der Abbildung das Netz- und das
Pedalkabel in die Rillen auf den Seitenplatten so einset-
zen, daB der AnschluB jeweils oben aus der Rille
herausragt. Die Kabelabdeckungen (F) auf die Rillen
aufschieben und einrasten.
6 L autsprecher (B) an den Seitenplatten
(D) anschrauben.
Vor dem Anbringen des Lautsprechergehauses den
Lautsprechergrill abziehen (mit Klebeband befestigt).
Dann das Lautsprechergehause (B) oben in die Seiten¬
platten einsetzen und mit jeweils zwei langen schwarzen
Schrauben zwischen den Seitenplatten (D) anmontieren.
Die Lautsprechergrillseite sollte dabei in die gleichen
Richtung wie die Pedale der Pedalkonsole (C) weisen.
6

D
/I..
(
D
•Slide the cable covers firmly up
into the gap in the recessed metal
fittings at the top of the grooves in
the side panels.
•Die Kabelabdeckungen ganz in den
Schlitz der Metallbeschlage oben
an den Rillen der Seitenplatten
schieben,
•Faire coulisser le cache-c^ble vers
le haut dans I'interstice de la ferrure
de support d la partie superieure
des rainures des panneaux lat^raux.
•Deslice las cubiertas de los cables
firmemente al espacio de los
acopladores met^licos empotrados
de la parte superior de las ranuras
de los paneles laterales.
D
4 F ixer les panneaux lat^raux (D) au
p^dalier (C)
Fixer les panneaux lat^raux (D) aux extrdmit^s corres-
pondantes du p^dalier (C) en prenant soin que le cordon
d’alimentation et le cordon du p6dalier viennent se
placer de chaque c6t6 dans les rainures correspondantes
des panneaux lat^raux (D). Chaque panneau lateral est
fix6 au p6dalier k Taide de deux vis couries de couleur
noire qui doivent 5tre viss^es par rint^rieur du p6dalier.
5 P oser les cache-cordons (F)
Mettre Tensemble p^dalier/panneaux lat^raux debout
et placer le cordon d’alimentation et le cordon du p6dal-
ier dans les rainures correspondantes des panneaux
lat^raux, avec la prise d^passant de la partie en creux
situ6e en haut de chaque rainure comme illustr^, Faire
coulisser vers le haut un cache-cordon (F) dans la partie
en creux de chaque rainure et enfoncer la partie
inf^rieure du cache dans la rainure.
6 F i x e r les haut-parleurs (B) aux
panneaux lat^raux (D)
Avant de poser les haut-parleurs, enlever la grille
frontale (celle-ci est fix6e k Taide de ruban adh^sif et
peut etre s6par^ facilement des haut-parleurs). Faire
glisser les haut-parleurs (B) entre les panneaux lat6raux
(D) et les fixer de chaque c6t6 partir de Tinterieur) a
Faide de deux vis longues de couleur noire. Le cote
grille des haut-parleurs doit etre dirige dans le meme
sens que les p^dales sur le p^dalier (C).
4 Una los paneles laterales (D) a la ca]a
de pedales (C)
Una los paneles laterales (D) a los extremos corres-
pondientes de la caja de pedales (C), asegur^dose de
que el cable de alimentacidn de un lado y la caja de
pedales del otro se adaptan en las ranuras de los paneles
laterales (D). Cada panel lateral se une a la caja de
pedales empleando dos tornillos negros cortos insertados
desde el interior de la caja de pedales.
9 Instale las cubiertas de los cables (F)
Sostenga el cojunto de la caja de pedales/panel lateral
recto y adapte los cables de alimentacidn y de los
pedales en las ranuras correspondientes del panel lateral
con los conectores saliendo por la parte abierta de la
parte superior de cara ranura, como se muestra en la
ilustracion. Deslice la cubierta de Is cables (F) hacia
arriba a la parte abierta de cara ranura, y entonces ponga
la parte inferior de la cubierta en la ranura.
6 Una la caja de altavoz (B) a los paneles
laterales (D)
Antes de unir la caja de altavoz, extraiga la rejilla de
altavoz (la rejilla de altavoz est^ unida con cinta adhe-
siva y puede sacarse con facilidad de la caja de altavoz).
Coloque la caja de altavoz (B) en su lugar entre las
partes superiores de los paneles laterales (D), y una cada
lado (desde el interior) empleando dos tornillos negros
largos. El lado de la rejilla de la caja de altavoz debe
instalarse encarada hacia la misma direccidn que los
pedales de la caja de pedales (C).
7

7 Install the main unit (A).
Place the main unit on the side panels (D) with the
screws on its bottom panel (toward the rear of the main
unit) just behind the grooves in the brackets located at
the top of the side panels (D), then slide the keyboard
forward until it stops.
Align the holes on the bottom panel of the main unit
(A) with the holes in the brackets on the side panels (D)
and the speaker box (B), then screw in and securely
tighten the remaining four short black screws. After the
screws have been properly installed, re-attach the
speaker grille to the speaker box with the recessed
comers facing upwards (push it into place).
8 Connect the cords.
The AC, pedal and speaker cord plugs must be
plugged into the corresponding connectors in the main
unit, as shown in the illustration. The pedal and speaker
connectors must be inserted so that the retainer clip on
the connector faces away from the main unit.
* Check to make sure that all screws have been securely
tightened.
Be sure to set the adjuster.
For stability, an adjuster is provided on the bottom of
the pedal box (C). Rotate the adjuster until it comes in
firm contact with the floor surface. The adjuster ensures
stable pedal operation and facilitates pedal effect control.
* If the adjuster is not in firm contact with the floor surface,
distorted sound may result.
7 Keyboard (A) Installieren.
Das Keyboard so auf die Seitenplatten (D) aufsetzen,
daB die Schrauben auf der Bodenplatte (hinten) genau
hinter den Kerben der Halterungen auf den Seitenplatten
(D) zu liegen kommen. Dann das Keyboard bis zum
Anschlag nach vorne schieben.
Die Ldcher in der Bodenplatte des Keyboards (A) mit
den Ldchern in den Halterungen auf den Seitenplatten
(D) und Lautsprechergehausen (B) ausrichten und die
vier kurzen schwarzen Schrauben fest hineindrehen.
Dann den Lautsprechergrill mit den ausgesparten Ecken
nach oben auf das LautsprechergehSuse aufdrucken.
S P edalkonsole und Lautsprecherkabel
anschlleBen
Die Stecker von Netz-, Pedal- und Lautsprecherkabel
mussen an die entsprechenden Buchsen des Keyboards
angeschlossen werden. Die Stecker von Pedal- und
Lautsprecherkabeln mussen so eingefuhrt werden, daB
die Halteklemme am AnschluB nach auBen weist.
* Sicherstellen, daB alle Schrauben gut festgezogen sind.
w Unbedingt die StQtzschraube elnstellen.
Urn eine gute Stabilitat zu gewahrleisten, befmdet
sich unten an der Pedalkonsole (C) eine Stutzschraube.
Die Stutzschraube drehen, bis sie den Boden beriihrt. Die
Stutzschraube verhindert ein Verrutschen der Pedalkon¬
sole beim Spielen und vereinfacht die Effektsteuerung
uber Pedal.
* Falls die Stutzschraube nicht fest am Boden aufsitzt, kann es
zu Klangverzerrungen kommen
8
