Da 1
Kontrollér, at følgende tilbehør følger med produktet.
Følgende kabler (medfølger ikke) er nødvendige for at konfigurere det system, der er
beskrevet i dette dokument.
• Højttalerkabler (afhænger af antallet af højttalere)
•HDMI-kabel(x2)
•Lydkabel(x1)
• Digitalt optisk kabel (x1) (ikke nødvendigt, hvis dit tv understøtter ARC [Audio Return Channel ])
1Forberedelse
Tilbehør
Fjernbetjening Batterier
(AAA, R03, UM-4) (x2)
Isæt batterierne korrekt.
AM-antenne FM-antenne YPAO-mikrofon
Strømkabel CD-ROM
(Brugervejledning)
Sikkerhedsbro-
chure
Quick manual
• Illustrationerne af hovedenheden og fjernbetjeningen i denne vejledning forestiller den amerikanske
model, medmindre andet er angivet.
*Den medfølgende
FM-antenne varierer
afhængigt af det område,
hvor den er købt.
*Det medfølgende
strømkabel varierer
afhængigt af det område,
Nødvendige kabler til tilslutning
I dette dokument forklares det, hvordan du konfigurerer et 5.1- eller
7.1-kanalsystem og afspiller surround-lyd fra en BD/DVD på enheden.
Hvis du ønsker at skåne miljøet og naturressourcerne, fås brugervejledningen til
dette produkt også på cd-rom. Du kan få flere oplysninger om dette produkt
i brugervejledningen på den medfølgende cd-rom.
PDF-udgaver af denne vejledning og ”Brugervejledning” kan hentes på følgende
websted.
http://download.yamaha.com/
Quick manual
Dansk
AV-receiver

2Da
Anbring højttalerne i lokalet med følgende diagram som reference.
Du kan få oplysninger om andre højttalersystemer i ”Brugervejledning”.
1Fronthøjttaler (V)
2Fronthøjttaler (H)
3Centerhøjttaler
4Surround-højttaler (V)
5Surround-højttaler (H)
6Surround-baghøjttaler (V)
7Surround-baghøjttaler (H)
9Subwoofer
2Placering af højttalerne
5.1-kanalsystem
12
39
45
10° til 30°10° til 30°
7.1-kanalsystem
45
12
39
67
30 cm (1 fod)
eller mere
10° til 30° 10° til 30°

Da 3
■Tilslutning af højttalerkabler
Højttalerkabler har to tråde. Den ene skal sluttes til
enhedens og højttalerens negative (-) stik, og den anden
skal sluttes til det positive (+) stik. Hvis trådene har
forskellige farver, så man kan kende forskel på dem, skal
du slutte den sorte tråd til det negative stik og den anden
til det positive stik.
aFjern ca. 10 mm (3/8”)
isolering fra hver ende af
højttalerkablet, og vrid de
blottede ledninger på
kablet tæt omkring
hinanden.
bSkru højttalerstikkets skrue løs.
cIndsæt kablets afisolerede tråde i stikket
(øverst til højre eller nederst til venstre).
dStram skruen igen.
Brug af et bananstik
(Kun modeller i USA,
Canada, Kina, Australien
og generelle modeller)
aStram højttalerstikkets
skrue.
bTilslut et bananstik i stikket.
1Tilslut fronthøjttalerne (1/2)
til FRONT (//\)-stikkene. 2Tilslut centerhøjttaleren (3) til CENTER-stikket.
3Tilslutning af højttalere/subwoofer
• Denne enhed er som standard konfigureret til 8-ohm-højttalere.
Hvis du tilslutter 6-ohm-højttalere, skal du indstille enhedens
højttalerimpedans til ”6 MIN”. I ”Brugervejledning” kan du se
yderligere oplysninger i ”Indstillingen af højttalerimpedans”.
• Brug en subwoofer med indbygget forstærker.
• Tag enhedens strømkabel ud af stikkontakten, og sluk
subwooferen, før du tilslutter højttalerne.
• Sørg for, at højttalerkablets indvendige ledninger ikke berører
hinanden eller kommer i kontakt med enhedens metaldele.
Dette kan medføre skader på enheden eller højttalerne.
Hvis højttalerkablerne kortslutter, vises ”Check SP Wires”,
når enheden tændes.
FRONT
aa
b
d
c
- (sort)
+ (rød)
FRONT
a
b
Bananstik
FRONT CENTER SURROUND
SINGLE
SURROUND BACK B -AMP
SPEAKERS
SUBWOOFER
ZONE2 F PRESENCE
XTRA SP
2
12
3
45
9
Enheden (bagside)
FRONT CENTER SURROUND
SINGLE
SURROUND BACK B -AMP
SPEAKERS
SUBWOOFER
ZONE2 F PRESENCE
XTRA SP
2
12
3
45
9
Enheden (bagside)

4Da
3Tilslut surround-højttalerne (4/5)
til SURROUND (//\)-stikkene. 4Tilslut subwooferen (9) til SUBWOOFER PRE OUT (1)-stikket. Tilslut surround-baghøjttalerne (6/7)
til SURROUND BACK (//\)-stikkene.
FRONT CENTER SURROUND
SINGLE
SURROUND BACK BI-AMP
SPEAKERS
SUBWOOFER
ZONE2/F PRESENCE
EXTRA SP
2
12
3
45
9
Enheden (bagside)
FRONT CENTER SURROUND
SINGLE
SURROUND BACK B -AMP
SPEAKERS
SUBWOOFER
ZONE2 F PRESENCE
XTRA SP
2
12
3
45
9
Lydkabel
Enheden (bagside)
Til 7.1-kanalsystem
FRONT CENTER SURROUND
SI GLE
SURROUND BACK/BI AMP
SPEAKERS
SUBWOOFER
ZONE2/F PRESENCE
EXTRA SP
1
2
12
3
45
9
67
Enheden (bagside)

Da 5
4Tilslutning af eksterne enheder
NPUT SCENE
MA N ZONE
PURE DIRECT
VOLU ME
TV
BD DVD
NET
RADIO
NFOZONE 2 ZONE CONTROL
MEMORY PRESET FM AM UN NG
AUD O 1 AUD O 2
O TIC L
O TIC L
C AXIAL
DEO
AV4
AV3
AV2
AV 1
(TV)
P
YP
R
COMPO ENT
V DEO
V DEO
MONITOR OUT
P B
Y
P
R
H 1 HDMI 2 HDMI 3 HDMI 4 HDMI 5 HDMI 6
BVD)
12
ARC
ANTENNA
FM AM
FRONT CENTER SURROUND
S NGLE
SURROUND BACK B -AMP
SPEAKERS
AV 5
V DEO
AV 6 V OUT
ZO E OU
UBWOOF R SUR BACKS RROUND FRONT
PRE OUT
CENTER
S NGLE
ONE 2
NETWORKDC OUT
TR GGE
REMOTE
V A
(NET)
12
IN
O T
ZONE2 F PRESENCE
EXTRA SP
COM ONENT V DEO
CENTER
HD
UT
(RADIO)
AC N
HDMI
HDMI
HDMI
H I 1
( )
HDMI
HDMI
a
HDMI OUT
ARC
12
HDMI
b
d
OPT CAL
AV4
(TV)
OPTICAL
O
O
c
220V
-
240V
110V
-
120V
VOLTAGE SELECTOR
TvLydudgang
(optisk) HDMI-indgang HDMI-udgang
BD/DVD-afspiller
HDMI OUT 1
-stik HDMI 1-stik
AV 4 (OPTICAL)
-stik
Enheden (bagside)
Til en
stikkontakt
Tænd enheden
Enhed (front)
VOLTAGE SELECTOR
(Kun generel model)
Tryk let nederst på
frontpaneldækslet for at åbne det

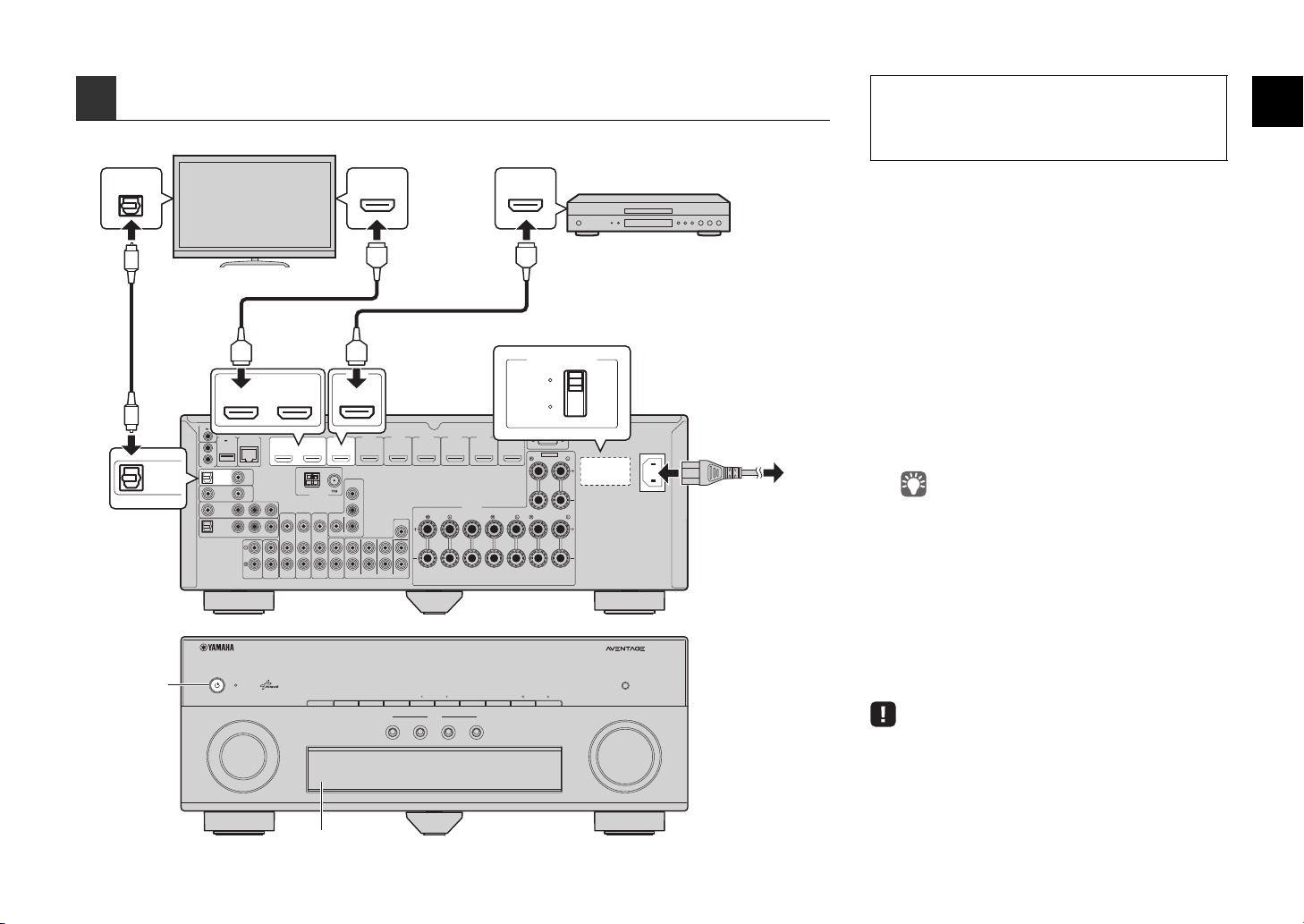

1Tilslut de eksterne enheder til enheden.
aTilslut en BD/DVD-afspiller til enheden med
et HDMI-kabel.
Hvis BD/DVD-afspilleren allerede er tilsluttet direkte
til tv’et med et HDMI-kabel, skal du tage kablet ud
af tv’et og tilslutte det til denne enhed.
bTilslut tv'et til enheden med det andet HDMI-kabel.
cTilslut tv'et til enheden med et digitalt optisk kabel.
Denne tilslutning er nødvendig for at kunne afspille
tv-lyd på enheden. Denne tilslutning er ikke
nødvendig, hvis dit tv understøtter ARC
(Audio Return Channel).
dTilslut det medfølgende strømkabel til enheden
og derefter til en stikkontakt.
• Du kan få flere oplysninger om, hvordan du tilslutter
radioantenner og andre eksterne enheder, under
”FORBEREDELSER” i ”Brugervejledning”.
2Tænd enheden, tv’et og BD/DVD-afspilleren.
3Brug fjernbetjeningen til tv’et til at skifte
tv-input, så der vises video fra enheden.
Tilslutningerne er fuldført. Gå videre til næste side for
at optimere højttalerindstillingerne.
• Når du slutter et tv til enheden med et HDMI-kabel, kan du
konfigurere enhedens indstillinger med den menu, der vises på
tv’et. Derudover kan du vælge det ønskede sprog til skærmmenuen.
Du kan vælge mellem engelsk (standard), japansk, fransk, tysk,
spansk, russisk og kinesisk. Du kan få flere oplysninger
i ”Brugervejledning”. I denne vejledning bruges der illustrationer
af engelske menuskærmbilleder som eksempel.
Før tilslutning af strømkablet (kun generel model)
Sørg for at indstille kontakten VOLTAGE SELECTOR
i henhold til den lokale netspænding. Spændingerne
er vekselstrøm 110-120/220-240 V, 50/60 Hz.

6Da
Ved hjælp af funktionen Yamaha Parametric room Acoustic Optimizer (YPAO) registrerer denne enhed automatisk
højttalertilslutningerne, måler afstanden fra dem og til lyttepositionen og optimerer derefter automatisk
højttalerindstillingerne, f.eks. lydstyrkebalance og akustiske parametre, så de passer til lokalet.
Forberedelse til YPAO
5 Automatisk optimering af højttalerindstillingerne (YPAO)
TV VOL TV CH
TV
NPUT
MUTE
CODE SET
10
ENT
MEMORY
5
MOV E
ENHANCER
TUNING PRESET
BAND
DISPLAYRETURN
ENTER
ON
SCREEN OPT ON
TOP MENU
MUTE
PROGRAM VOLUME
POP UP/MENU
PURE DIRECT
STRAIGHT
NFO SLEEP
MUS C
NET
PARTY HDMI OUT
TUNER
MA N
ZONE 2
USB
MODE
SCENE
BD
DV TV
NET RADIO
SOURCE
RECEIVER
HDMI
AV
AUDIO
5 6 7
65
V AUX
SUR DECODE
TV
V
O
L
T
V
CH
TV
NPU
T
M
UT
E
CO
DE
S
E
T
9
0
10
EN
T
MEM
O
R
Y
5
6
8
1
2
3
4
M
O
V
E
ENHANCE
R
TU
NIN
G
PRE
S
ET
BAN
D
D
I
S
PL
A
Y
ON
SCREEN
O
PT
ON
TOP MEN
U
MUT
E
PR
OG
RAM
VO
L
UM
E
PO
P UP
/
ME
N
U
P
URE DIRECT
S
TRAI
G
H
T
NF
O
S
LE
E
P
MUS
C
NE
T
P
AR
T
Y
H
D
MI OUT
T
UNE
R
MA N
Z
O
NE
2
U
S
B
MO
D
E
SC
EN
E
BD
DV
D
TV
NE
T
RADI
O
SO
UR
C
E
RE
C
EIV
E
R
HDMI
AV
A
UD
I
O
5
6
7
6
5
V A
U
X
1
2
3
4
1
2
1
2
3
4
S
UR DE
CO
D
E
Piletaster
ENTER
RETURN
• Under målingen udsendes der testtoner med høj lydstyrke. Sørg for, at testtonerne ikke
skræmmer mindre børn. Undgå desuden at bruge denne funktion om natten, hvor den
kan genere andre.
• Du kan ikke regulere lydstyrken under målingen.
• Sørg for, at der er så stille som muligt i lokalet under målingen.
• Tilslut ikke hovedtelefoner.
• Undlad at stå mellem højttalerne YPAO-mikrofonen under denne målingsproces
(ca. 3 minutter).
• Gå over i hjørnet af lokalet, eller forlad det helt.
YPAO MIC
VOLUME HIGH CUT
CROSSOVER/
MIN MAXMIN MAX
Enhed (front)
Placer YPAO-mikrofonen i ørehøjde
i din lytteposition (samme højde som
dine ører). Det anbefales at bruge en
trefod til at placere mikrofonbasen.
Du kan bruge skruerne på trefoden
til at holde mikrofonen på plads.
YPAO-mikrofon
Ørehøjde
Tænd subwooferen, og indstil
lyden til halv styrke. Hvis
krydsfrekvensen kan justeres,
skal du indstille den til
maksimum.
1Tilslut YPAO-mikrofonen til YPAO
MIC-stikket på frontpanelet.
Følgende skærmbillede vises på tv’et.
• Hvis du vil annullere handlingen, skal du frakoble
YPAO-mikrofonen, inden du starter målingen.
2Start målingen ved at bruge piletasterne til
at vælge ”Measure”, og tryk ENTER.
Målingen starter efter 10 sekunder.
Følgende skærmbillede vises på tv’et,
når målingen er færdig.
• Hvis der vises en fejlmeddelelse (f.eks. E-1) eller advarsel
(f.eks. W-2), skal du se ”Fejlmeddelelser” eller
”Advarselsmeddelelser” ”Brugervejledning”.
• Hvis advarslen ”W-1:Out of Phase” vises, skal du se
”W-1:Out of Phase” (næste side).

Da 7
3Brug piletasterne til at vælge
”Save/Cancel”, og tryk ENTER.
4Brug piletasterne til at vælge ”SAVE”,
og tryk ENTER.
5Fjern YPAO-mikrofonen fra enheden.
Optimeringen af højttalerindstillingerne er nu fuldført.
Følg proceduren nedenfor for at kontrollere
højttalertilslutningerne.
Afhængigt af højttalertypen eller miljøet i lokalet,
kan denne meddelelse vises, selvom højttalerne
er tilsluttet korrekt.
aBrug piletasterne til at vælge ”Result”, og tryk ENTER.
bBrug piletasterne til at vælge ”Wiring”.
ckontroller kabeltilslutningerne (+/-) for den højttaler,
der er angivet som ”Reverse” i advarselsmeddelelsen.
Hvis højttaleren er tilsluttet korrekt:
Du kan gemme de aktuelle indstillinger.
Tryk på RETURN, og gå videre til trin 3.
Hvis højttaleren ikke er tilsluttet korrekt:
Sluk enheden, tilslut højttalerkablet igen, og prøv
derefter at udføre YPAO-målingen igen.
• YPAO-mikrofonen er følsom over for varme, så du skal undgå at
placere den et sted, hvor den kan udsættes for direkte sollys
eller høje temperaturer (f.eks. oven på AV-udstyr).
Hvis ”W-1:Out of Phase” vises

8Da
Lad os prøve at afspille en BD/DVD.
Vi anbefaler at afspille på flerkanalslyd (5.1-kanals
eller derover), for at du kan mærke den surround-lyd,
der frembringes af enheden.
1Tryk på HDMI 1 for at vælge ”HDMI 1”
som inputkilde.
2Start afspilning på BD/DVD-afspilleren.
3Tryk flere gange på STRAIGHT for at vælge
”STRAIGHT”.
4Tryk på VOLUME for at regulere lydstyrken.
Den grundlæggende installation er nu fuldført.
Der udsendes kun lyd fra fronthøjttalerne, når du
afspiller flerkanalslyd
Kontrollér den digitale lydudgangsindstilling på
BD/DVD-afspilleren.
Den er muligvis indstillet til 2-kanalslyd (f.eks. PCM).
Der kan ikke høres lyd fra en bestemt højttaler
Se ”Fejlfinding” i ”Brugervejledning”.
6Afspilning af en BD/DVD
TV L TV CH
TV
NPUT
MUTE
CODE SET
10
ENT
MEMORY
5
MOVIE
ENHANCER
TUNING PRESET
BAND
DISPLAYRETURN
ENTER
ON
SCREEN OPTION
TOP MENU
MUTE
PROGRAM VOLUME
POP UP/MENU
PURE DIRECT
STRA GHT
NFO SLEEP
MUS C
NET
PARTY HDMI OUT
TUNER
MA N ZONE 2
USB
MODE
SCENE
BD
DV TV
NET RADIO
SOURCE
RECEIVER
HDMI
AV
AUDIO
5
65
V AUX
1
SUR DECOD
TV VO
T
L
V
CH
TV
NPU
T
MU
T
E
CODE SET
9
0
1
0
ENT
MEM
O
RY
5
6
8
1
2
3
4
M
O
VI
E
ENHAN
CE
R
T
U
NIN
G
P
RE
S
ET
BAND
DI
S
PLA
Y
RETURN
ENTE
R
ON
SC
REE
N
O
PTI
ON
TO
P MEN
U
MUTE
PR
OG
RAM
PO
P
U
P
/
MEN
U
P
U
RE DIRE
CT
NF
O
S
LEE
P
M
US C
N
E
T
PARTY
HDMI
O
U
T
TUNER
MA N
Z
ONE
2
US
B
MO
D
E
SC
EN
E
BD
DV
D
TV
NE
T
RADI
O
SOU
R
CE
RE
C
EIVE
R
H
DM
I
AV
A
UDI
O
5
6
5
VAUX
6
7
1
2
1
2
3
4
SU
R DE
CO
D
HDMI 1
STRAIGHT
VOLUME
Hvis du ikke får surround-lyd
SW
C
L
SLSR
R
HDMI1
VOL
SW
C
L
SLSR
R
VOL
STRAIGHT
SW
C
L
SLSR
R
Volume -30.0dB
VOL
Mange flere funktioner!
Enheden har mange forskellige funktioner.
Se i ”Brugervejledning” på den medfølgende
cd-rom for at få det maksimale ud af enheden.
Tilslutning af andre
afspilningsenheder
Du kan tilslutte lydenheder (f.eks. cd-afspiller),
spillekonsoller, videokameraer og mange andre
enheder.
Valg af lydindstilling
Vælg det ønskede lydprogram (CINEMA DSP)
eller den surround-dekoder, der passer bedst til
film, musik, spil, sportsprogrammer og andre
anvendelsesformer.
Afspilning fra iPod
Tilslut din iPod til denne enhed via det
USB-kabel, der følger med din iPod, for at nyde
musikken på afspilleren.
■Lyt til FM/AM-radio
■Afspilning af musik, der er
gemt på en USB-lagerenhed
■Afspilning af indhold på
netværket
■Valg af indgangskilde og favo-
ritindstillinger på samme tid
Du kan finde yderligere oplysninger i ”Det kan
din nye enhed bruges til”.

No 1
Kontroller at dette tilbehøret følger med produktet.
Følgende kabler (medfølger ikke) er nødvendige for å bygge systemet som blir
beskrevet i dette dokumentet.
• Høyttalerkabler (avhengig av antall høyttalere)
• HDMI-kabel (x 2)
• Pin-lydkabel (x 1)
• Digital optisk kabel (x 1) (ikke nødvendig hvis TV-en støtter ARC [Audio Return Channel])
1Forberedelser
Tilbehør
Fjernkontroll Batterier
(AAA, R03, UM-4) (x2)
Sett inn batteriene på riktig måte.
AM-antenne FM-antenne YPAO-mikrofon
Strømkabel CD-ROM
(Brukerhåndbok) Sikkerhetsbrosjyre Startveiledning
• Illustrasjonene av hovedenheten og fjernkontrollen som brukes i denne håndboken, er av den
amerikanske modellen, med mindre annet er angitt.
*Utseendet til FM-antennen
som følger med, varierer
med kjøpsområdet.
*Utseendet til strømkabelen
som følger med, varierer
med kjøpsområdet.
Kabler som trengs for tilkobling
I dette dokumentet finner du forklaring på oppsett av et 5.1- eller
7.1-kanalsystem og avspilling av surroundlyd fra en BD/DVD på enheten.
For å redusere bruken av naturressurser, leveres brukerhåndboken for dette
produktet på CD-ROM. Du finner mer informasjon om dette produktet
i brukerhåndboken på CD-ROM-en som følger med.
Denne veiledningen og ”Brukerhåndbok” kan lastes ned i PDF-format fra
følgende webområde.
http://download.yamaha.com/
Startveiledning
Norsk
AV-Receiver

2No
Bruk figuren nedenfor som referanse når du plasserer høyttalerne i rommet.
Når det gjelder informasjon om andre høyttalersystemer, se ”Brukerhåndbok”.
1Fronthøyttaler (V)
2Fronthøyttaler (H)
3Senterhøyttaler
4Surroundhøyttaler (V)
5Surroundhøyttaler (H)
6Surroundhøyttaler bakre (V)
7Surroundhøyttaler bakre (H)
9Subwoofer
2Plassere høyttalerne
5.1-kanalsystem
12
39
45
10° til 30°10° til 30°
7.1-kanalsystem
45
12
39
67
30 cm eller mer
10° til 30° 10° til 30°

No 3
■Koble til høyttalerkabler
Høyttalerkabler består av to separate kabler. Den ene
brukes til å koble den negative (-) terminalen på enheten
til høyttaleren, og den andre brukes til den positive (+)
terminalen. Hvis trådene er farget for å forhindre
sammenblanding, kobler du den svarte tråden til den
negative terminalen og den andre til den positive.
aFjern ca. 10 mm isolasjon
fra endene til høyttaler-
kabelen, og vri de bare
trådene i kabelen fast
sammen.
bLøsne høyttalerterminalen.
cSett de bare trådene til kabelen inn i åpningen på sidene
(øverst til høyre eller nederst til venstre) på terminalen.
dSkru til terminalen.
Bruke bananplugg
(Bare USA, Canada, Kina,
Australia og generelle
modeller)
aSkru til høyttalerterminalen.
bSett inn en bananplugg
i endene av terminalen.
1Koble fronthøyttalerne (1/2) til
FRONT (//\)-terminalene. 2Koble senterhøyttaleren (3) til CENTER-terminalen.
3Koble til høyttalere/subwoofer
• I standardinnstillingene er denne enheten konfigurert for
høyttalere på 8 ohm. Når du kobler til høyttalere på 6 ohm, må
du angi enhetens høyttalerimpedans som 6 MIN. Du kan lese
mer i ”Angi høyttalerens impedans” i ”Brukerhåndbok”.
• Bruk en subwoofer med innebygd forsterker.
• Før du kobler til høyttalerne, fjerner du enhetens strømkabel fra
veggkontakten, og slår av subwooferen.
• Sørg for at høyttalerkabelens kjernetråder ikke berører
hverandre eller kommer i kontakt med metallområder på
enheten. Dette kan føre til skade på enheten eller høyttalerne.
Hvis høyttalerkablene kortslutter, vises Check SP Wires på
frontdisplayet når enheten slås på.
FRONT
aa
b
d
c
– (svart)
+ (rød)
FRONT
a
b
Bananplugg
FRONT CENTER SURROUND
SINGLE
SURROUND BACK B -AMP
SPEAKERS
SUBWOOFER
ZONE2 F PRESENCE
XTRA SP
2
12
3
45
9
Enheten (bakside)
FRONT CENTER SURROUND
SINGLE
SURROUND BACK B -AMP
SPEAKERS
SUBWOOFER
ZONE2 F PRESENCE
XTRA SP
2
12
3
45
9
Enheten (bakside)

4No
3Koble surroundhøyttalerne (4/5)
til SURROUND (//\)-terminalene. 4Koble subwooferen (9) til SUBWOOFER PRE OUT (1)-kontakten. Koble de bakre surroundhøyttalerne
(6/7) til SURROUND BACK
(//\)-terminalene.
FRONT CENTER SURROUND
SINGLE
SURROUND BACK BI-AMP
SPEAKERS
SUBWOOFER
ZONE2/F PRESENCE
EXTRA SP
2
12
3
45
9
Enheten (bakside)
FRONT CENTER SURROUND
SINGLE
SURROUND BACK B -AMP
SPEAKERS
SUBWOOFER
ZONE2 F PRESENCE
XTRA SP
2
12
3
45
9
Pin-lydkabel
Enheten (bakside)
For 7.1-kanalsystem
FRONT CENTER SURROUND
SI GLE
SURROUND BACK/BI AMP
SPEAKERS
SUBWOOFER
ZONE2/F PRESENCE
EXTRA SP
1
2
12
3
45
9
67
Enheten (bakside)

No 5
4Koble til eksterne enheter
NPUT SCENE
MA N ZONE
PURE DIRECT
VOLU ME
TV
BD DVD
NET
RADIO
NFOZONE 2 ZONE CONTROL
MEMORY PRESET FM AM UN NG
AUD O 1 AUD O 2
O TIC L
O TIC L
C AXIAL
DEO
AV4
AV3
AV2
AV 1
(TV)
P
YP
R
COMPO ENT
V DEO
V DEO
MONITOR OUT
P B
Y
P
R
H 1 HDMI 2 HDMI 3 HDMI 4 HDMI 5 HDMI 6
BVD)
12
ARC
ANTENNA
FM AM
FRONT CENTER SURROUND
S NGLE
SURROUND BACK B -AMP
SPEAKERS
AV 5
V DEO
AV 6 V OUT
ZO E OU
UBWOOF R SUR BACKS RROUND FRONT
PRE OUT
CENTER
S NGLE
ONE 2
NETWORKDC OUT
TR GGE
REMOTE
V A
(NET)
12
IN
O T
ZONE2 F PRESENCE
EXTRA SP
COM ONENT V DEO
CENTER
HD
UT
(RADIO)
AC N
HDMI
HDMI
HDMI
H I 1
( )
HDMI
HDMI
a
HDMI OUT
ARC
12
HDMI
b
d
OPT CAL
AV4
(TV)
OPTICAL
O
O
c
220V
-
240V
110V
-
120V
VOLTAGE SELECTOR
TVLyd ut
(optisk) HDMI inn HDMI ut
BD/DVD-spiller
HDMI OUT 1
-kontakt HDMI 1-kontakt
AV 4 (OPTICAL)
-kontakt
Enheten (bakside)
Til en
veggkontakt
Slå på enheten
Enheten (forside)
VOLTAGE SELECTOR
(Gjelder bare generell modell)
Trykk forsiktig nederst
på frontpaneldekselet for å åpne det
1Koble de eksterne enhetene til enheten.
aKoble sammen en BD/DVD-spiller og enheten med
en HDMI-kabel.
Om BD/DVD-spilleren er koblet til TV-en direkte
med en HDMI-kabel, kobler du kabelen fra TV-en
og kobler den til denne enheten.
bKoble TV-en til enheten med den andre
HDMI-kabelen.
cKoble en TV til enheten med en digital optisk kabel.
Denne tilkoblingen er nødvendig for å spille av
TV-lyd på enheten. Denne tilkoblingen er ikke
nødvendig hvis TV-en støtter ARC (Audio Return
Channel).
dKoble strømkabelen som følger med, til enheten og
deretter til en veggkontakt.
• Du finner informasjon om hvordan du kobler til radioantenner
eller andre eksterne enheter i ”FORBEREDELSER”
i ”Brukerhåndbok”.
2Slå på enheten, TV-en og BD/DVD-spilleren.
3Med fjernkontrollen for TV-en bytter du
TV-inngang til video fra enheten.
Tilkoblingene er fullført. Gå til neste side for å
optimalisere høyttalerinnstillingene.
• Når du kobler TV-en og enheten sammen med en HDMI-kabel, kan
du konfigurere innstillingene for enheten med menyen som vises på
TV-en. I tillegg kan du velge ønsket skjermmenyspråk blant engelsk
(standard), fransk, japansk, kinesisk, russisk, spansk og tysk.
Du finner flere opplysninger i ”Brukerhåndbok”. I denne håndboken
brukes illustrasjoner av de engelske skjermmenyene som eksempler.
Før tilkobling av strømkabelen (bare generell modell)
Pass på å velge bryterstilling for VOLTAGE SELECTOR
i samsvar med spenningen lokalt. Spenningene er 110–120 /
220–240 V vekselstrøm, 50/60 Hz.

6No
Yamaha Parametric room Acoustic Optimizer (YPAO)-funksjonen registrerer høyttalertilkoblinger automatisk,
måler avstandene fra høyttalerne til lytteposisjonen(e) og optimaliserer høyttalerinnstillingene automatisk,
slik at volumbalanse og akustikkparametre passer til rommet.
Klargjøring for YPAO
5 Optimalisere høyttalerinnstillingene automatisk (YPAO)
TV VOL TV CH
TV
NPUT
MUTE
CODE SET
10
ENT
MEMORY
5
MOV E
ENHANCER
TUNING PRESET
BAND
DISPLAYRETURN
ENTER
ON
SCREEN OPT ON
TOP MENU
MUTE
PROGRAM VOLUME
POP UP/MENU
PURE DIRECT
STRAIGHT
NFO SLEEP
MUS C
NET
PARTY HDMI OUT
TUNER
MA N
ZONE 2
USB
MODE
SCENE
BD
DV TV
NET RADIO
SOURCE
RECEIVER
HDMI
AV
AUDIO
5 6 7
65
V AUX
SUR DECODE
TV
V
O
L
T
V
CH
TV
NPU
T
M
UT
E
CO
DE
S
E
T
9
0
10
EN
T
MEM
O
R
Y
5
6
8
1
2
3
4
M
O
V
E
ENHANCE
R
TU
NIN
G
PRE
S
ET
BAN
D
D
I
S
PL
A
Y
ON
SCREEN
O
PT
ON
TOP MEN
U
MUT
E
PR
OG
RAM
VO
L
UM
E
PO
P UP
/
ME
N
U
P
URE DIRECT
S
TRAI
G
H
T
NF
O
S
LE
E
P
MUS
C
NE
T
P
AR
T
Y
H
D
MI OUT
T
UNE
R
MA N
Z
O
NE
2
U
S
B
MO
D
E
SC
EN
E
BD
DV
D
TV
NE
T
RADI
O
SO
UR
C
E
RE
C
EIV
E
R
HDMI
AV
A
UD
I
O
5
6
7
6
5
V A
U
X
1
2
3
4
1
2
1
2
3
4
S
UR DE
CO
D
E
Piltaster
ENTER
RETURN
• Under målingsprosessen spilles testtonene med høyt volum. Pass på at ikke testtonene
skremmer små barn. Unngå å bruke denne funksjonen når den kan være til besvær
for andre.
• Under målingsprosessen kan du ikke justere volumet.
• Under målingsprosessen må det være så stille som mulig i rommet.
• Ikke koble til hodetelefoner.
• Ikke stå mellom høyttalerne og YPAO-mikrofonen under måleprosessen (ca. 3 minutter).
• Beveg deg til et hjørne av rommet eller forlat rommet.
YPAO MIC
VOLUME HIGH CUT
CROSSOVER/
MIN MAXMIN MAX
Enheten (forside)
Plasser YPAO-mikrofonen
i lytteposisjonen (samme høyde som
ørene dine). Vi anbefaler bruk av
stativ for mikrofonen. Du kan bruke
stativskruen til å feste mikrofonen.
YPAO-mikrofon
Ørehøyde
Slå på subwooferen, og sett
volumet på det halve. Hvis
kryssfrekvensen kan justeres,
setter du den på maksimum.
1Koble YPAO-mikrofonen til YPAO
MIC-kontakten på frontpanelet.
Følgende skjermbilde vises på TV-en.
• Hvis du vil avbryte operasjonen, kobler du fra
YPAO-mikrofonen før du starter målingen.
2Når du skal starte målingen, bruker du
piltastene til å velge Measure og trykker
på ENTER.
Målingen starter om 10 sekunder.
Følgende skjermbilde vises på TV-en når
målingen er avsluttet.
• Hvis det vises en feilmelding (for eksempel E-1) eller
advarselmelding (for eksempel W-2), se ”Feilmeldinger” eller
”Advarselmeldinger” i ”Brukerhåndbok”.
• Hvis advarselmeldingen W-1: Out of Phase vises, kan du se
om W-1: Out of Phase vises (neste side).

No 7
3Bruk piltastene til å velge Save/Cancel,
og trykk på ENTER.
4Bruk piltastene til å velge SAVE, og trykk
på ENTER.
5Koble YPAO-mikrofonen fra enheten.
Nå er optimaliseringen av høyttalerinnstillingene fullført.
Følg prosedyren nedenfor for å kontrollere
høyttalertilkoblingene.
Avhengig av typen høyttalere eller miljø i rommet
kan denne meldingen vises selv om høyttalerne
er koblet korrekt.
aBruk piltastene til å velge Result, og trykk på ENTER.
bBruk piltastene til å velge Wiring.
cKontroller kabeltilkoblingene (+/-) for høyttaleren som er
indikert med ”Reverse” i advarselmeldingen.
Hvis høyttaleren er koblet korrekt:
Du kan lagre gjeldende innstillinger.
Trykk på RETURN, og fortsett til trinn 3.
Hvis høyttaleren er koblet feil:
Slå av enheten, koble til høyttalerkabelen på nytt,
og prøv deretter YPAO-måling igjen.
• Da YPAO-mikrofonen er følsom for varme, bør du ikke plassere
den på steder der den utsettes for direkte sollys eller høye
temperaturer (for eksempel oppå AV-utstyr).
Hvis W-1: Out of Phase vises

8No
La oss spille av en BD/DVD.
Vi anbefaler å spille av lyd i flere kanaler (5.1-kanaler
eller flere) for å oppleve surroundlyden enheten gir.
1Trykk på HDMI 1 for å velge HDMI 1 som
inngangskilde.
2Start avspilling på BD/DVD-spilleren.
3Trykk på STRAIGHT flere ganger for
å velge STRAIGHT.
4Trykk på VOLUME for å justere volumet.
Nå er den grunnleggende oppsettprosedyren fullført.
Det spilles bare lyd fra fronthøyttalerne ved
avspilling av lyd i flere kanaler
Kontroller innstillingen for den digitale lydutgangen på
BD/DVD-spilleren.
Den kan være innstilt for bare å mate ut 2-kanallyd
(f.eks. PCM).
Det kommer ingen lyd fra en bestemt høyttaler
Se ”Feilsøking” i ”Brukerhåndbok”.
6Spille av BD/DVD
TV L TV CH
TV
NPUT
MUTE
CODE SET
10
ENT
MEMORY
5
MOVIE
ENHANCER
TUNING PRESET
BAND
DISPLAYRETURN
ENTER
ON
SCREEN OPTION
TOP MENU
MUTE
PROGRAM VOLUME
POP UP/MENU
PURE DIRECT
STRA GHT
NFO SLEEP
MUS C
NET
PARTY HDMI OUT
TUNER
MA N ZONE 2
USB
MODE
SCENE
BD
DV TV
NET RADIO
SOURCE
RECEIVER
HDMI
AV
AUDIO
5
65
V AUX
1
SUR DECOD
TV VO
T
L
V
CH
TV
NPU
T
MU
T
E
CODE SET
9
0
1
0
ENT
MEM
O
RY
5
6
8
1
2
3
4
M
O
VI
E
ENHAN
CE
R
T
U
NIN
G
P
RE
S
ET
BAND
DI
S
PLA
Y
RETURN
ENTE
R
ON
SC
REE
N
O
PTI
ON
TO
P MEN
U
MUTE
PR
OG
RAM
PO
P
U
P
/
MEN
U
P
U
RE DIRE
CT
NF
O
S
LEE
P
M
US C
N
E
T
PARTY
HDMI
O
U
T
TUNER
MA N
Z
ONE
2
US
B
MO
D
E
SC
EN
E
BD
DV
D
TV
NE
T
RADI
O
SOU
R
CE
RE
C
EIVE
R
H
DM
I
AV
A
UDI
O
5
6
5
VAUX
6
7
1
2
1
2
3
4
SU
R DE
CO
D
HDMI 1
STRAIGHT
VOLUME
Om du ikke får surroundlyd
SW
C
L
SLSR
R
HDMI1
VOL
SW
C
L
SLSR
R
VOL
STRAIGHT
SW
C
L
SLSR
R
Volume -30.0dB
VOL
Mange flere
funksjoner!
Enheten har mange andre funksjoner.
Du finner mer informasjon i ”Brukerhåndbok”
på CD-ROM-en som følger med, slik at du kan
utnytte enheten fullt ut.
Koble til andre
avspillingsenheter
Koble til lydenheter (f.eks. CD-spiller),
spillkonsoller, videokameraer og mye annet.
Velge lydmodus
Velg ønsket lydprogram (CINEMA DSP) eller
surrounddekoder som passer for film, musikk,
spill, sportsprogrammer og andre formål.
Spille av fra iPod
Hvis du bruker USB-kabelen som leveres med
iPod-en, kan du nyte iPod-musikk på enheten.
■Lytte til FM-/AM-radio
■Spille av musikk som er lagret
på en USB-lagringsenhet
■Spille av nettverksinnhold
■Velge inngangskilde og
favorittinnstillinger samtidig
For mer informasjon, se ”Hva du kan gjøre
med enheten”.

Fi 1
Tarkista, että seuraavat varusteet on toimitettu tuotteen mukana.
Seuraavat kaapelit (ei mukana) tarvitaan tässä asiakirjassa kuvatun järjestelmän
kokoamiseen.
• Kaiutinkaapelit (määrä vaihtelee kaiuttimien määrän mukaan)
• HDMI-kaapeli (x2)
• Audiokaapeli (x1)
• Digitaalinen optinen kaapeli (x1) (ei tarvita, jos TV:ssä on ARC-tuki [Audio Return Channel])
1Alkuvalmistelut
Varusteet
Kaukosäädin Paristot
(AAA, R03, UM-4) (x2)
Aseta paristot paikalleen oikein päin.
AM-antenni FM-antenni YPAO-mikrofoni
Virtajohto CD-levy
(Käyttöopas) Turvallisuusesite Pika-asennusopas
• Tässä oppaassa käytetyissä laitteen ja kaukosäätimen kuvissa oleva malli on Yhdysvalloissa myytävä
malli, ellei toisin ole erikseen mainittu.
*Mukana toimitettu
FM-antenni vaihtelee
ostoalueen mukaan.
*Mukana toimitettu
virtajohto vaihtelee
ostoalueen mukaan.
Liitäntöihin tarvittavat kaapelit
Tässä asiakirjassa kuvataan, kuinka voit asentaa 5.1- tai
7.1.-kanavajärjestelmän ja toistaa surround-ääntä laitteen
BD/DVD-soittimesta.
Luonnon suojelemiseksi tämän tuotteen Käyttöopas toimitetaan CD-levyllä.
Lisätietoja tästä tuotteesta on CD-levyllä olevassa Käyttöoppaassa.
Tämän oppaan ja Käyttöoppaan PDF-versiot voi ladata seuraavasta
Internet-sivustosta.
http://download.yamaha.com/
Pika-asennusopas
Suomi
AV-vastaanotin

2Fi
Sijoita kaiuttimet huoneeseen käyttämällä seuraavaa kuvioita apuna.
Lisätietoja muista kaiutinjärjestelmistä on Käyttöoppaassa.
1Etukaiutin (V)
2Etukaiutin (O)
3Keskikaiutin
4Surround-kaiutin (V)
5Surround-kaiutin (O)
6Surround-takakaiutin (V)
7Surround-takakaiutin (O)
9Subwoofer
2Kaiuttimien sijoittaminen
5.1-kanavajärjestelmä
12
39
45
10° - 30°10° - 30°
7.1-kanavajärjestelmä
45
12
39
67
30 cm (1 ft)
tai enemmän
10° - 30° 10° - 30°

Fi 3
■Kaiutinkaapelien kytkeminen
Kaiutinkaapeleissa on kaksi johdinta. Toinen kytketään
laitteen ja kaiuttimen miinusliitäntöihin (–) ja toinen
plusliitäntöihin (+). Jos johtimet on väritetty epäselvyyden
välttämiseksi, kytke musta johdin miinusmerkkiseen ja
toinen johdin plusmerkkiseen liitäntään.
aIrrota noin 10 mm (3/8”)
eristettä kaiutinkaapelin
päistä ja kierrä kaapelin
paljaat johtimet tiukasti
yhteen.
bLöysää kaiutinliitäntää.
cAseta kaapelin paljaat johtimet liitännän sivussa
(yläoikealla tai alavasemmalla) olevaan aukkoon.
dKiristä liitin.
Banaaniliittimen
käyttäminen
(Vain Yhdysvalloissa,
Kanadassa, Kiinassa ja
Australiassa myytävät mallit
ja yleismallit)
aKiristä kaiutinliitäntää.
bAseta banaaniliitin liitännän päähän.
1Yhdistä etukaiuttimet (1/2)
FRONT (//\) -liitäntöihin. 2Yhdistä keskikaiutin (3) CENTER-liitäntään.
3Kaiuttimien/subwooferin yhdistäminen
• Oletusasetusten mukaan järjestelmä on määritetty 8 ohmin
kaiuttimia varten. Kun yhdistät 6 ohmin kaiuttimia, määritä
laitteen kaiuttimien impedanssiksi ”6 MIN”. Lisätietoja on
Käyttöoppaan kohdassa ”Kaiuttimien impedanssin
määrittäminen”.
• Käytä subwooferia, jossa on sisäinen vahvistin.
• Irrota ennen kaiuttimien kytkemistä laitteen virtakaapeli
pistorasiasta ja sammuta subwoofer.
• Varmista, että kaiutinkaapelin johtimet eivät kosketa toisiaan tai
kosketa laitteen metallikohtiin. Jos näin käy, laite tai kaiuttimet
voi vaurioitua. Jos kaiutinkaapeleissa tapahtuu oikosulku,
laitteen etunäytössä näkyy sitä käynnistettäessä teksti ”Check
SP Wires”.
FRONT
aa
b
d
c
– (musta)
+
(punainen)
FRONT
a
b
Banaaniliitin
FRONT CENTER SURROUND
SINGLE
SURROUND BACK B -AMP
SPEAKERS
SUBWOOFER
ZONE2 F PRESENCE
XTRA SP
2
12
3
45
9
Laite (kuva takaa)
FRONT CENTER SURROUND
SINGLE
SURROUND BACK B -AMP
SPEAKERS
SUBWOOFER
ZONE2 F PRESENCE
XTRA SP
2
12
3
45
9
Laite (kuva takaa)
