Yamaha Mu10 User manual

GENERAL

取扱説明書

POWER

A/D INPUT

VOLUME

TONE GENERATOR

GENERAL

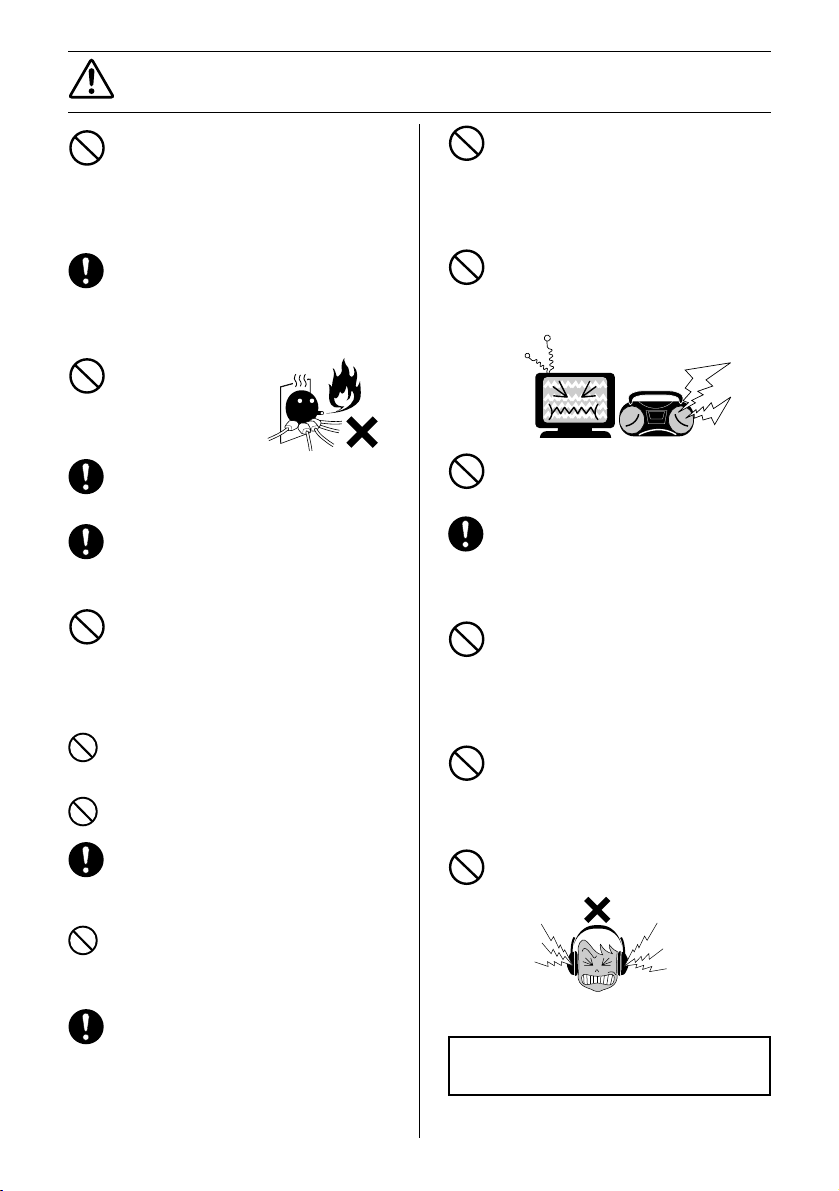

注意

直射日光のあたる場所(日中の車内など)や

ストーブの近くなど極端に温度が高くなると

ころ、逆に温度が極端に低いところ、またほ

こりや振動の多いところで使用しない。

本体のパネルが変形したり内部の部品が故障

したりする原因になります。

テレビやラジオ、スピーカーなど他の電気製

品の近くで使用しない。

デジタル回路を多用しているため、テレビやラ

ジオなどに雑音が生じる場合があります。

不安定な場所に置かない。

機器が転倒して故障したり、お客様がけがをし

たりする原因になります。

本体を移動するときは、必ず電源アダプター

コードなどの接続ケーブルをすべて外した

上で行う。

コードをいためたり、お客様が転倒したりするお

それがあります。

本体を手入れするときは、ベンジンやシン

ナー、洗剤、化学ぞうきんなどは絶対に使用

しない。また、本体上にビニール製品やプラ

スチック製品などを置かない。

本体のパネルが変色/変質する原因になります。

お手入れは、柔らかい布で乾拭きしてください。

本体の上に乗ったり重いものをのせたりし

ない。また、スイッチや入出力端子などに無

理な力を加えない。

本体が破損したり、お客様がけがをしたりする

原因になります。

大きな音量で長時間ヘッドフォンを使用しない。

聴覚障害の原因になります。

不適切な使用や改造により故障した場合の保証

はいたしかねますので、ご了承ください。

使用後は、必ず電源を切りましょう。

この表示内容を無視した取り扱いをすると、傷害を負う可能性または物的損害

が発生する可能性が想定されます。

(4)-1

電源アダプターコードをストーブなどの熱器

具に近づけたり、無理に曲げたり、傷つけた

りしない。また、電源アダプターコードに重い

ものをのせない。

電源アダプターコードが破損し、感電や火災の

原因になります。

電源プラグを抜くときは、電源アダプター

コードを持たずに、必ず電源プラグを持って

引き抜く。

電源アダプターコードが破損して、感電や火災

が発生するおそれがあります。

タコ足配線をしない。

音質が劣化したり、コン

セント部が異常発熱して

発火したりすることがあ

ります。

使用しないときや落雷のおそれがあるとき

は、必ずコンセントから電源プラグを抜く。

感電、ショート、発火などの原因になります。

乾電池はすべて＋/−の極性表示通りに正

しく入れる。

正しく入れていない場合、発熱、発火、液漏れの

するおそれがあります。

乾電池は一度に全部を交換する。乾電池は新

しいものと古いものを一緒に使用しない。ま

た、種類の異なったもの(アルカリとマンガン、

メーカーの異なるもの、メーカーは同じでも商

品の異なるものなど)を一緒に使用しない。

発熱、発火、液漏れの原因になります。

乾電池を分解したり、火の中に入れたりしない。

乾電池の中のものが目に入ると危険です。また、

火の中に入れると破裂するおそれがあります。

使い切りタイプの乾電池は、充電しない。

充電すると液漏れや破裂の原因になります。

長時間使用しない場合は、乾電池を本体か

ら抜いておく。

乾電池が消耗し、乾電池から液漏れが発生し、

本体を損傷するおそれがあります。

乾電池は子供の手の届くところに置かない。

お子様が誤って飲み込むおそれがあります。ま

た、電池の液漏れなどにより炎症を起こすおそ

れがあります。

他の機器と接続する場合は、すべての機器

の電源を切った上で行う。また、電源を入れ

たり切ったりする前に、必ず機器のボリュー

ムを最小(0)にする。

感電または機器の損傷のおそれがあります。

・この取扱説明書に掲載されている会社名および商品名は、それぞれ各社の登録商標または商標です。

音楽を楽しむエチケット

楽しい音楽も時と場所によっては大変気になるものです。隣近所への配慮を充分にいたしましょう。

静かな夜間には小さな音でもよく通り、特に低音は床や壁などを伝わりやすく、思わぬところで迷惑を

かけてしまうことがあります。適度な音量を心がけ、窓を閉めたりヘッドフォンをご使用になるのもひ

とつの方法です。

ヘッドフォンをご使用になる場合には、耳をあまり刺激しないよう適度な音量でお楽しみください。

„ G‘Pbg

これは日本電子機械工業会

「音のエチケット」キャンペー

ンのシンボルマークです。

■MU10の特長

・高品位な音色と豊富なエフェクト

AWM2音源による高品位でバリエーション豊か

なノーマルボイス676、ドラムボイス21セット

のプリセット音色を内蔵。リバーブ（11タイ

プ）、コーラス（11タイプ）、バリエーション（43

タイプ）の3系統のデジタルエフェクトも搭載。

XGおよびGMシステムレベル1に準拠していま

す。

・各社コンピューターを直結

Macintoshシリーズ、PC-98シリーズ、IBM-

PC/AT互換機、FM-TOWNSなど、さまざまな

種類のコンピューターに対応したMIDIインター

フェース機能を内蔵しています。コンピューター

に合ったシリアルケーブルを用意するだけでコン

ピューターに直結して使うことができます。

・16ビットのA/Dインプット端子

MU10の2つのA/Dインプット端子には、マイク

やギター、ベースまたはCDプレーヤーなどを接

続することができます。この機能を使うと、マイ

ク音声にエフェクトをかけてコンピューター用カ

ラオケソフトでデュエットしたり、ギターやベー

スを接続してエフェクトをかけたりできます。

A/Dインプット端子から入力された信号は、アナ

ログ／デジタル変換（16ビット）され、内蔵のエ

フェクト処理を受け、MU10の16パートの信号

とミキシング出力されます。

・16パート、32ポリフォニック

16パートで最大同時発音数32音のマルチ音源で

す。オーケストラやビッグバンドのような、パー

ト数の多いシーケンスデータも再生できます。

はじめに

このたびは、ヤマハトーンジェネレーターMU10をお買い上げいただきまして、まことにありがと

うございます。

MU10は、ヤマハ独自のAWM2音源と高性能エフェクターによる高品位な音色を結集し、XG/GM

に準拠した音源モジュールです。

MU10の優れた機能を十分にご活用いただくために、この取扱説明書をよくお読みいただきますよ

うご案内申し上げます。また、ご一読いただいた後も、不明な点が生じた場合に備えて、保証書と

ともに大切に保管いただきますようお願いいたします。

各部の名称と機能････････････････････････････････ 4,5

電源の準備･････････････････････････････････････････ 6

接続のしかた･･･････････････････････････････････････ 7

コンピューターとの接続･･･････････････････････････････････ 7

外部MIDI機器との接続･･････････････････････････････････10

ラインアウト／ヘッドフォン端子の使用･････････････････････10

A/DINPUT端子の使用方法････････････････････････････11

MU10の構成と機能････････････････････････････････12

MIDIについて･････････････････････････････････････14

MIDIデータフォーマット･････････････････････････････15

XGノーマルボイスリスト･････････････････････････････28

TG300Bノーマルボイスリスト･･･････････････････････30

XGドラムボイスリスト･･･････････････････････････････32

TG300Bドラムボイスリスト･････････････････････････34

エフェクトタイプリスト･･･････････････････････････････36

エフェクトパラメーターリスト･･････････････････････････37

エフェクトデータアサインテーブル･････････････････････40

仕様･･････････････････････････････････････････････41

故障かな？と思ったら･･･････････････････････････････42

MIDIインプリメンテーションチャート･･･････････････････44

MIDI

POWER

DC IN

TO HOST

OUT IN

ON OFF

HOST SELECT

MIDI Mac

PC-2 PC-1

A/D INPUT

各部の名称と機能

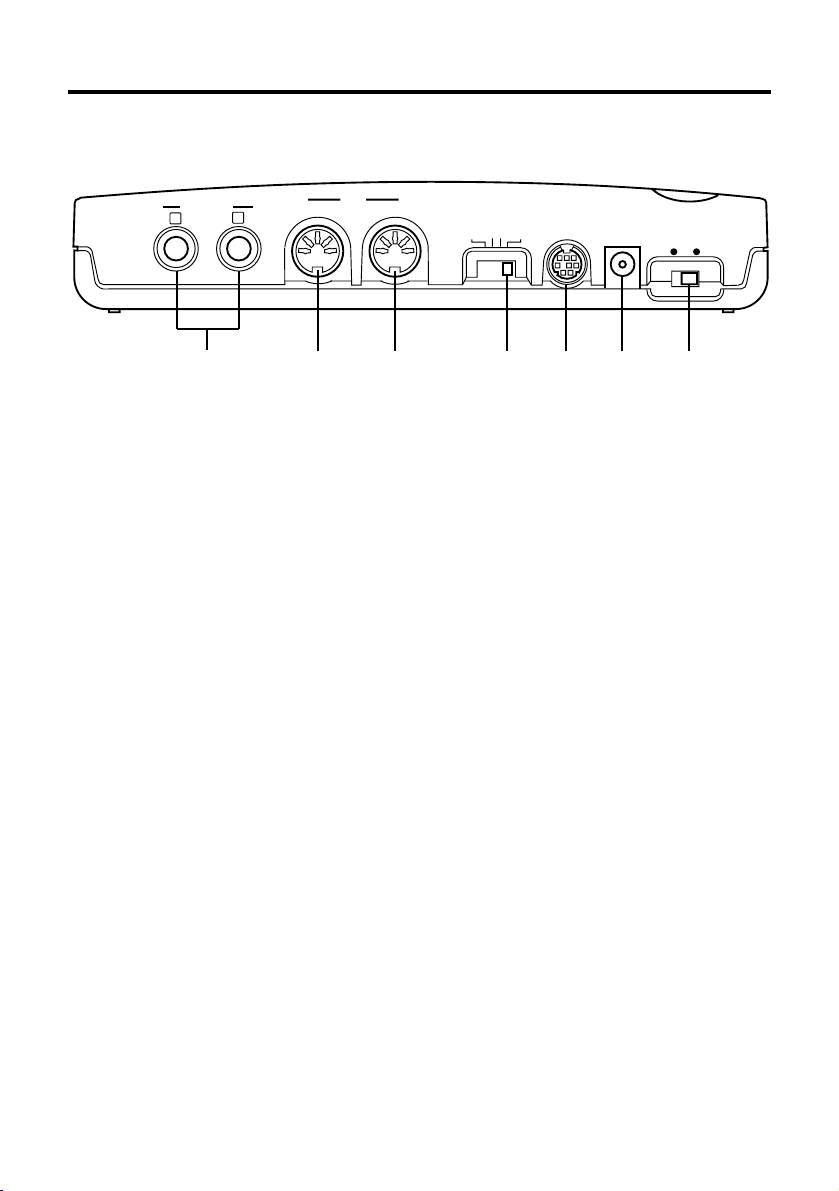

■リアパネル

qytre

qA/Dインプット端子（A/DINPUT1,2）→11ページ

マイクやギター、ベース、CDプレーヤーなどの出力を接続する端子です。*

接続にはモノラル標準プラグを使用します。

2つの端子の入力レベルはそれぞれA/DINPUTVOLUME1,2oで調整されます。

接続するソースが1つだけの場合は、必ずA/DINPUT1端子に接続してください。

* 入力ソース（INPUTGAIN）の初期設定はマイク用となっています。外部シーケンスソフトなどで

MIDIメッセージを送ることで、入力ソースをマイクまたはラインに切り替えることができます。

詳しくは11ページ参照。

wMIDIOUT端子

TOHOST端子tで受信した情報を出力する端子です。

eMIDIIN端子

ホストセレクトスイッチrがMIDIにセットされている場合は、外部MIDI機器からの情報を受信し、

MU10本体の音源部に送ります。

ホストセレクトスイッチrがPC-1,PC-2,Macのいずれかにセットされている場合（MIDIインター

フェース機能）は、受信した情報を直接TOHOST端子tに出力します。

rホストセレクトスイッチ（HOSTSELECT）

MU10のMIDIインターフェース機能を、TOHOST端子tに接続するコンピューターの種類により

選択します。（→8ページ）

tTOHOST端子

ホストコンピューターとMU10とを接続するための端子です。

それぞれのコンピューターの種類に合ったケーブルをお使いください。（→8ページ）

POWER

A/D INPUT

VOLUME

TONE GENERATOR

GENERAL

各部の名称と機能

yDCIN端子

電源アダプター（付属のPA-3Bまたは別売のPA-1207）を接続する端子です。（→6ページ）

u電源スイッチ（POWER）

電源スイッチです。

* 電源をONにすると、音源モードはXGモードになり、すべての設定は初期値になります。

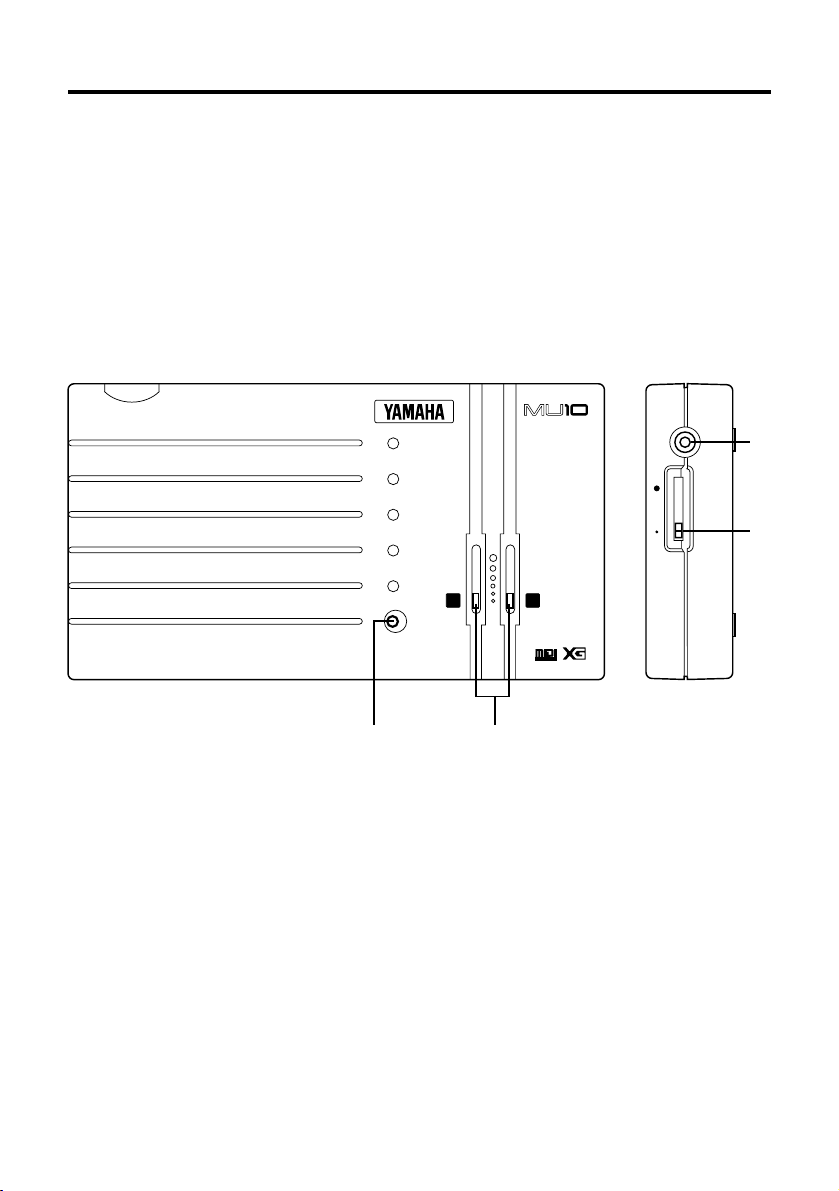

■トップパネル ■サイドパネル

i電源ランプ（POWER）

電源スイッチuをONにすると点灯し、MIDIノートオン情報およびシステムエクスクルーシブ情報

を受信すると一瞬点滅します。

また、電池が消耗してくると一定の周期で点滅します。

oA/Dインプットボリューム（A/DINPUTVOLUME）

A/DINPUT1,2qの入力レベルをそれぞれ調節します。

!0ラインアウト／ヘッドフォン端子（LINEOUT/PHONES）

ライン出力、ヘッドフォン用の端子（ステレオミニジャック）です。

音量はボリュームコントロール!1で調節します。

!1ボリューム（VOLUME）

MU10全体の音量を調節します。

MIN MAXVOLUME LINE OUT/

PHONES

電源の準備

電源アダプターで使用する場合

1. MU10の電源をオフにします。

2. 付属の電源アダプターのプラグをDCIN端

子に接続します。

3. 電源アダプターを電源コンセント

（AC100V）に接続します。

電池で使用する場合

1. MU10の電源をオフにし、本体底面の

バッテリーカバーを外します。

2. 市販の単3乾電池（SUM-3）6本を、本体

の＋／−表示に合わせて正しくセットし

ます。

3. バッテリーカバーをしっかりとはめこみ

ます。

MU10

DCIN

電源アダプター

（付属）

オフ（OFF）に

MU10は、電源アダプターによる使用を基

本設計としていますが、携帯用として乾

電池による使用も可能です。長時間使用

される場合は、アルカリ乾電池の使用を

おすすめします。アルカリ乾電池使用時

の連続使用可能時間は約2時間20分です。

電源アダプターは、必ず付属のPA-3B

または別売のPA-1207をお使いくださ

い。他の電源アダプターを使用した場

合、故障などの原因となり、大変危険

です。

電源は、必ずAC100Vを使用してくださ

い。

乾電池が消耗して寿命が近づいてくると、電

源ランプ（POWER）が一定の周期で点滅しま

す。すぐに乾電池を6本とも新しいものに交換

してください。

乾電池は新しいものと古いもの、種類

の違うもの（アルカリとマンガンな

ど）、メーカーの違うものを一緒に使用

しないでください。

MU10を長期間ご使用にならない場合

は、乾電池を本体から抜いておいてく

ださい。

MU10にはメモリーのバックアップ機能

はありません。電源をオフにするとす

べての設定は初期値に戻ります。

MU10

バッテリーカバー

単3乾電池

（SUM-3）×6本

AC100Vへ

MIDI

POWER

DC IN

TO HOST

OUT IN

ON OFF

HOST SELECT

MIDI Mac

PC-2 PC-1

接続のしかた

接続は、必ずすべての機器の電源を切った状態で行ってください。

■コンピューターとの接続

MU10とコンピューターを接続する場合、次の2種類の接続方法があります。

1. コンピューターのシリアルポートとMU10のTOHOST端子とを直接接続する。

2. MIDIインターフェースを通じてコンピューターのシリアルポートとMU10のMIDI端子とを

接続する。

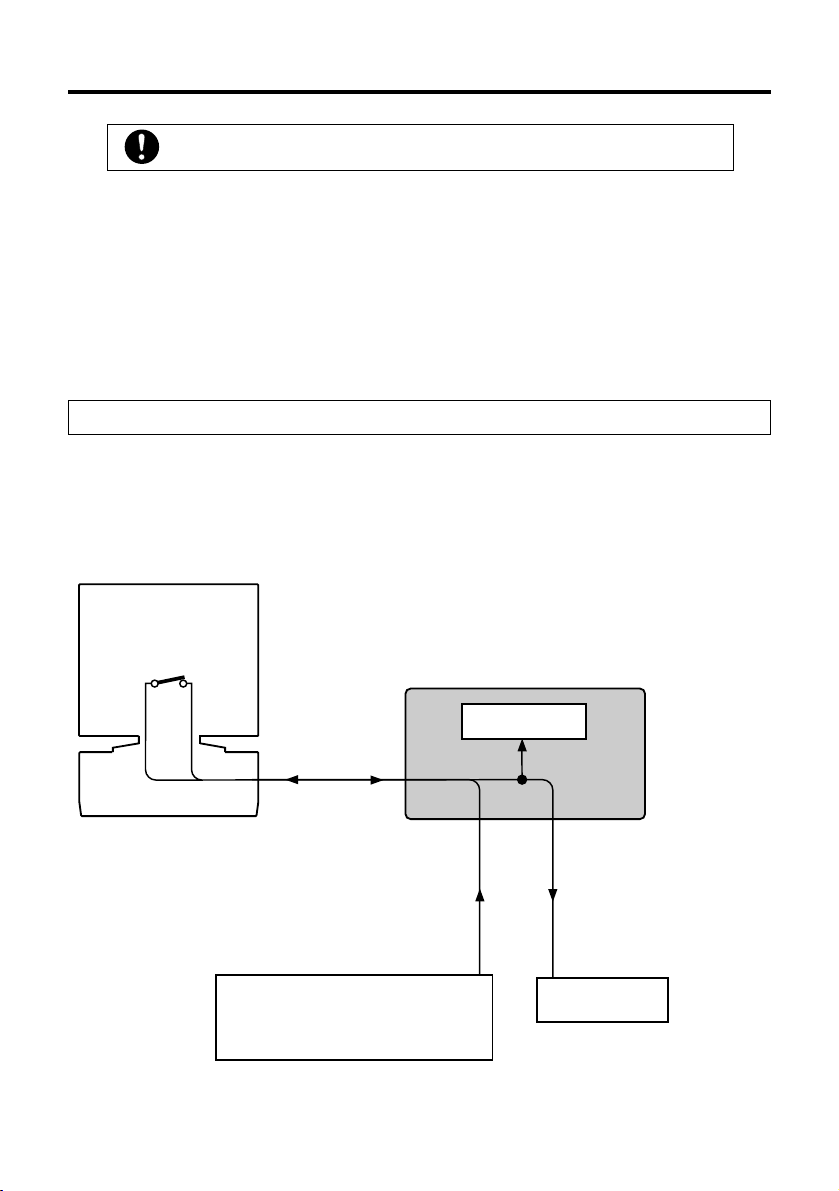

1.シリアルポートとTOHOST端子とを直接接続

コンピューターとMU10の接続および信号の流れは、どのコンピューターでも基本的に同じです。

（下図参照）

コンピューターのシリアルポートおよびクロックの違いにより、使用ケーブル、ホストセレクトス

イッチの設定位置が異なります。（→8ページ）

MU10

音源部

コンピューター

（シーケンスソフト）

外部MIDI音源

シリアル

ポート

TOHOST

MIDIOUT

MIDIIN

MIDIスルー

(エコーバック)



入力用キーボード

TOHOST端子で受信された信

号はそのままMIDIOUT端子か

ら出力されるので、このよう

に外部MIDI音源を接続するこ

ともできます。

接続のしかた

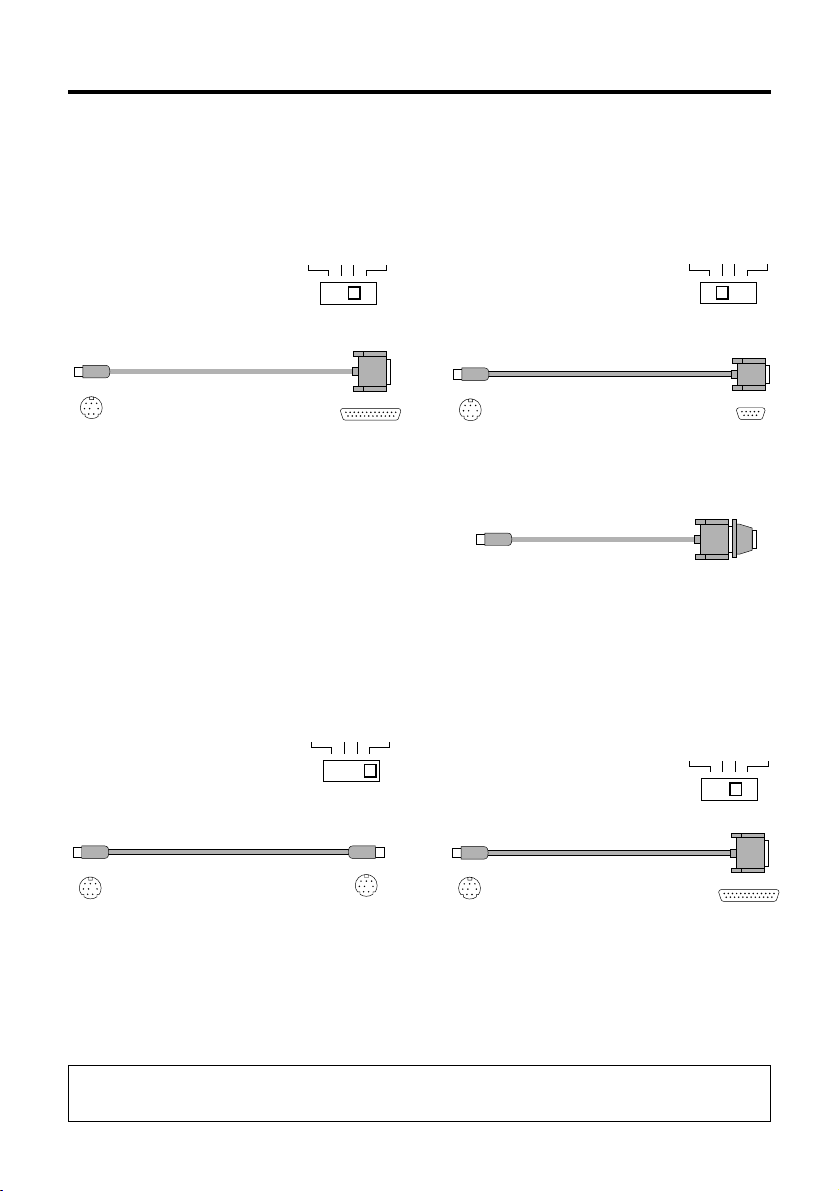

●IBM-PC/ATシリーズ

シリアルケーブルYAMAHACCJ-PC2（市

販品の場合は、D-SUB9P→MINIDIN8P

クロスケーブル）で、コンピューターのRS-

232C端子とMU10のTOHOST端子とを接

続します。

MU10のホストセレクトスイッ

チはPC-2にセットします。

・YAMAHACCJ-PC2

D-SUB 25-pin

mini DIN 8-pin

* 使用するシーケンスソフトウェアによっては、

ホストセレクトスイッチをPC-2にセットし

ないと動作しないものがあります。お使いにな

るソフトウェアの説明書をよくお読みになり設

定してください。

使用するコンピューターやシーケンスソフトウェアでの必要なMIDI設定については、それぞ

れの取扱説明書をお読みください。

* D-SUB25P→MINIDIN8Pクロスケーブルをお

使いの場合は、変換プラグアダプターでコン

ピューター側をD-SUB9Pにして接続してくだ

さい。

mini DIN 8-pin D-SUB 9-pin

●PC-9801,PC-9821シリーズ

シリアルケーブルYAMAHACCJ-PC1また

はCCJ-PC1NF（市販品の場合は、D-SUB

25P→MINIDIN8Pクロスケーブル）で、コ

ンピューターのRS-232C端子とMU10の

TOHOST端子とを接続します。

MU10のホストセレクトスイッ

チはPC-1にセットします。

・YAMAHACCJ-PC1

PC-2

PC-1

mini DIN 8-pin

D-SUB 25-pin D-SUB 9-pin

mini DIN 8-pin mini DIN 8-pin

●Macintoshシリーズ

シリアルケーブルYAMAHACCJ-MAC（市

販品の場合は、システムペリフェラルケーブ

ル8ピン）で、コンピューターのRS-422端子

（モデムまたはプリンター端子）とMU10の

TOHOST端子とを接続します。

MU10のホストセレクトスイッ

チはMacにセットします。

・YAMAHACCJ-MAC

Mac

●FMTOWNSシリーズ

シリアルケーブルYAMAHACCJ-PC1NF

で、コンピューターのRS-232C端子と

MU10のTOHOST端子とを接続します。

MU10のホストセレクトスイッ

チはPC-1にセットします。

・YAMAHACCJ-PC1NF

mini DIN 8-pin

D-SUB 25-pin

PC-1

* 使用するシーケンスソフトウェア側で、MIDI

インターフェースのクロックを1MHzに設定し

てご使用ください。詳しくは、お使いになるソ

フトウェアの説明書をよくお読みください。

* FM-TOWNS側のシステムの問題で、RS-232C

端子に接続したときの入力ができないものもあ

ります。

コンピューター

（シーケンスソフト）

MIDI

インター

フェース

RS-422

MIDI

OUT

MIDI

MIDI

MIDI

OUT

MIDIスルー

(エコーバック)

MU10

音源部

HOSTSELECT

MIDI

入力用キーボード

接続のしかた

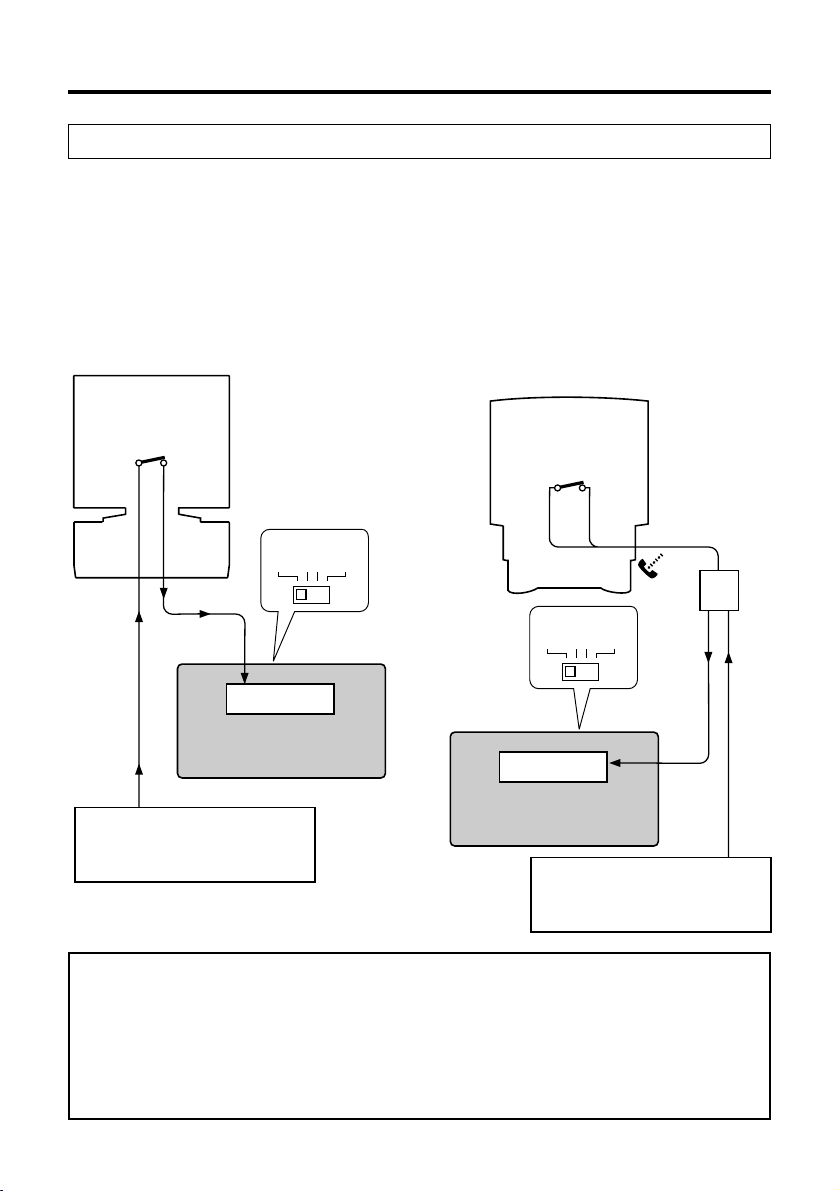

2.MIDIインターフェースを通じてシリアルポートとMIDI 端子とを接続

●MIDIインターフェースを装備したコン

ピューターの場合は、コンピューター側の

MIDIOUT端子とMU10のMIDIIN端子と

を接続します。MU10のホストセレクトス

イッチはMIDIにセットします。

●Macintoshシリーズに外付けのMIDIイン

ターフェースを使用する場合は、コン

ピューターのRS-422端子（モデムまたはプ

リンター端子）にMIDIインターフェースを

接続し、MIDIインターフェースのMIDI

OUT端子とMU10のMIDIIN端子とを下図

のように接続します。

MU10のホストセレクトスイッチは

MIDIにセットします。

* ホストセレクトスイッチをMIDIに設定している場合は、TOHOST端子の入出力は無視されます。

* MIDIケーブルはMIDI規格のものをお使いください。

MIDIケーブルは15mが限度とされています。これ以上長いケーブルをご使用になりますと、誤動作

などトラブルの原因となりますのでご注意ください。

* Macintoshシリーズをお使いの場合、使用するMIDIインターフェースの設定に合わせて、アプリケー

ションソフトウェア側で、MIDIインターフェースのクロックを設定してください。詳しくは、お使

いになるソフトウェアの説明書をよくお読みください。

コンピューター

（シーケンスソフト）

MIDIOUT

MIDIIN

MIDIスルー

(エコーバック)

入力用キーボード

MU10

音源部

MIDIIN

HOSTSELECT

MIDI

外部MIDI機器

QY300

MUSIC SEQUENCER

MU10

音源部

HOSTSELECT

MIDI

MIDIOUT

MIDIIN

接続のしかた

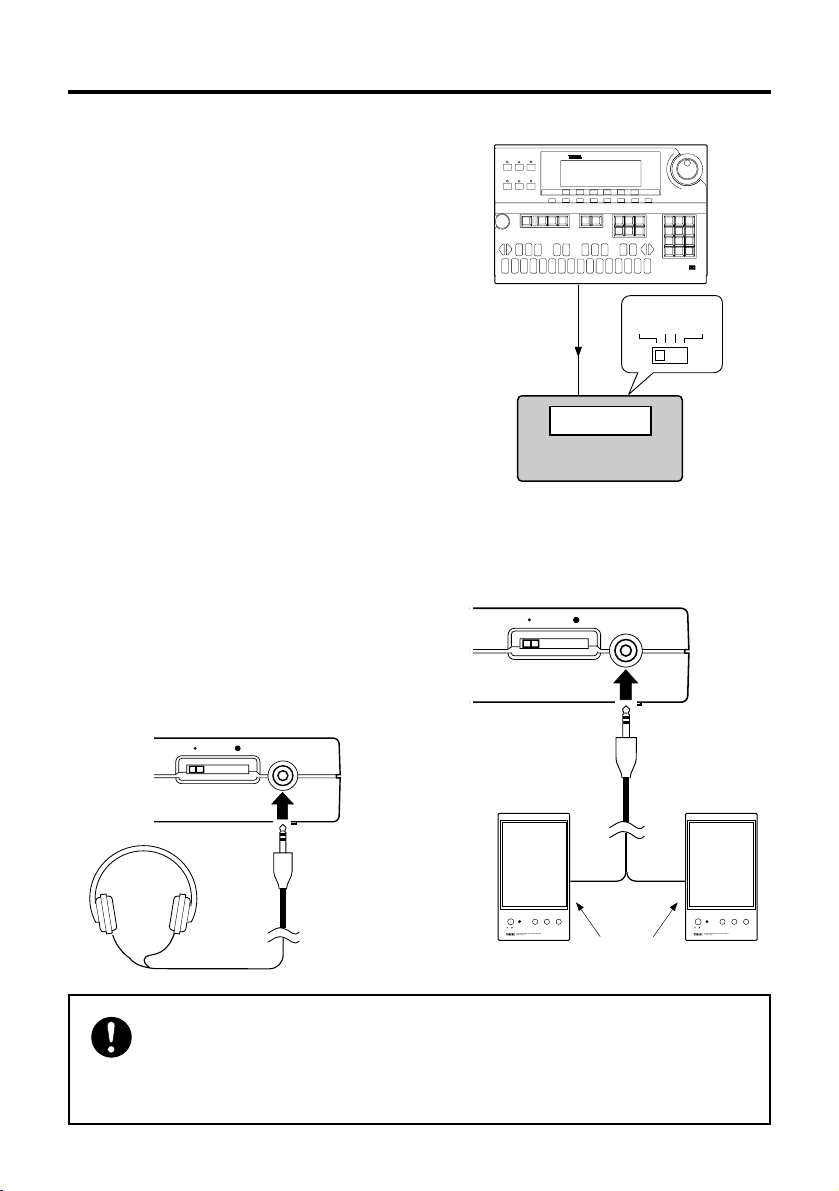

■外部MIDI機器との接続

MU10をシンセサイザー、クラビノーバの拡

張音源として使ったり、シーケンサーの音源

として使う場合は、これら外部MIDI機器の

MIDIOUT端子とMU10のMIDIIN端子とを

MIDIケーブルで接続します。

このとき、HOST SELECTスイッチは

MIDIにセットします。

* MIDIケーブルはMIDI規格のものをお使いく

ださい。また、MIDIケーブルは15mが限度と

されています。これ以上長いケーブルの使用

は、誤動作などトラブルの原因となります。

■ラインアウト／ヘッドフォン端子の使用

ヘッドフォンを使う場合は、サイドパネルのLINE

OUT/PHONES端子に接続します。

ヘッドフォンの音量は端子横のVOLUMEで調

整します。

また、アンプ内蔵スピーカーを鳴らしたり、カ

セットデッキを接続して録音したりすること

もできます。

接続が完了したら、再生装置（アンプ付スピーカーやアンプ）のボリュームを下げ、

MIDIの送信側（コンピューターなど）

→MIDIの受信側（MU10）

→再生装置（アンプ内蔵スピーカーなど）

の順で電源を入れます。また電源を切る場合は、逆の順番で行います。

MIN MAXVOLUME LINE OUT/

PHONES

TONE VOLUME

LOW HIGH

POWER

ON/ OFF

TONE VOLUME

LOW HIGH

POWER

ON/ OFF

INPUTINPUT

アンプ内蔵

スピーカー

ステレオミニプラグ



MIN MAXVOLUME LINE OUT/

PHONES

ステレオミニプラ

グ

接続のしかた

■A/DINPUT端子の使用方法

A/DINPUT1,2端子には、マイクやギター、ベースまたはCDプレーヤーなどを接続することが

できます。A/DINPUT1,2端子から入力された信号は、アナログミックスされた後エフェクトが

かけられ、1つのパートとして出力されます。

* A/DINPUT端子への接続は、VOLUMEおよびA/DINPUTVOLUMEともに最小にしてから行って

ください。（スピーカー破損防止のため）

●マイクの接続

ヤマハ歌楽（からく）などのコンピューター用

カラオケソフトの音源としてMU10をお使い

になる場合は、A/DINPUT1端子にマイクを

接続すればカラオケが楽しめます。マイクの

ボリュームはA/DINPUTVOLUMEつまみで

調節します。

また、A/DINPUT1,2両端子にマイクを接

続すればデュエットも楽しめます。

● ギター、ベース、ライン機器（CDプ

レーヤーなど）の接続

MIDIシステムエクスクルーシブメッセージを

送信できる外部シーケンサー（シーケンスソフ

ト）を用いることで、A/DINPUT 端子にギ

ター、ベースまたはライン機器を接続するこ

とができます。

* MIDIシステムエクスクルーシブメッセージの

送信方法については、ご使用になるソフト

ウェアの取扱説明書をお読みください。

*下の『入力ソース（INPUTGAIN）の選択（マイ

ク／ライン）』の項をご参照ください。

●A/DINPUT機能の仕様

・A/DINPUTのオン／オフ

A/DINPUT1端子または1,2両端子にプラグが差し

込まれていると、A/DINPUT機能がオンになる。

1,2どちらの端子にもプラグがささっていない、ま

たはA/DINPUT2端子のみにプラグが差し込まれて

いる場合は、A/DINPUTはオフと認識される。

・入力ソース（INPUTGAIN）の選択（マイク/ライン）

外部からMIDIシステムエクスクルーシブメッセー

ジ（XGA/DPartメッセージ）を送ることで、入力

ソース（INPUTGAIN）をマイクまたはラインに切

り替えることができる。ギターやベースを接続す

るときは入力ソースをマイクに、キーボードや

CDプレイヤーなどのライン機器を接続するときは

入力ソースをラインに設定する。

・INPUTGAINをマイクに設定する場合

F0 43 1n 4C 10 00 00 00 F7

・INPUTGAINをラインに設定する場合

F0 43 1n 4C 10 00 00 01 F7

n=デバイスナンバー*

* MU10のデバイスナンバーはAll（オール）に

固定されているので、nは任意の数字でよい。

初期設定ではn=0になっている。

→『MIDIデータフォーマット』（18ページ）参照

* 入力ソースの切り替えは、必ずVOLUME、A/D

INPUTVOLUME共に最小にしてから行うこと。

（スピーカー破損防止のため）

* 入力ソースの初期設定はマイクとなっている。

・発音数

A/DINPUTを使用しない（A/DINPUT機能がオフ）

とき、音源部は最大同時発音数は32音。

A/DINPUT1,2はアナログミックスされて1チャン

ネル分であるが、A/DINPUT機能がオンのとき、

最大同時発音数は30音となる。

・電源オン後のA/DINPUTの主なパラメーター値

INPUTGAIN マイク

BANKSELECT 0

RcvCHANNEL OFF

VOLUME 100

CHORUSSEND 0

REVERBSEND 40

RcvPROGRAMCHANGE OFF

RcvBANKSELECT OFF

A/DINPUTオン時には、以下の通り設定される。

VARIATIONSEND 0

他のパラメーター以前の値を保存

MU10の構成と機能

MU10は、XGとTG300Bの2つの演奏モードを持っています。通常はXGモードで動作します。市販のXG曲集やGM曲集の

データを再生する場合は、データの最初に記録されている信号を読み取り、MU10側で自動的に演奏モードを切り替えます。

自分でシーケンスデータを作成する場合も、XGシステムオンなどのエクスクルーシブメッセージをデータに入れることで

演奏モードを切り替えることができます。

* MU10の電源をONにしたときに、すべての設定は初期化されます。

* 演奏モードの自動切り替えをともなう場合、約0.5秒の時間を要します。制作するソングデータの曲頭部には、若干の空白

小節を挿入されることをおすすめします。

●XGモード

XGに準拠したマルチ音源として使用するモードです。XGマークのついた市販のソングデータをこのモードで再生すること

で、無数の拡張ボイスやエフェクト機能までも含めた壮大な演奏を気軽に楽しむことができます。また、GMシステムレベル

1に完全対応したマルチ音源としても機能しますので、GMマークのついた市販のソングデータをよりよい音で演奏できます。

・使用できるパート数：16パート

・使用できるボイス数：480ノーマルボイス+11ドラムボイス

●TG300B(ティージー300ビー)モード

GMシステムレベル1に準拠したマルチ音源として使用するモードです。他社のコンピューターミュージック用音源で使わ

れているMIDI情報を受信します。

・使用できるパート数：16パート

・使用できるボイス数：579ノーマルボイス+10ドラムボイス

■ボイスとエレメント

ボイスとは、音源の最小単位であるエレメントによって構成された音色プログラムのことです。MU10のボイスには、1エレ

メントのものと2エレメントのものの2タイプがあります。2エレメントで構成されているボイスには、1エレメントでは作

れない分厚いボイスや、鍵盤を弾く強さ（ノートのベロシティの強弱）によって音色を切り替えられるボイス、ピアノとストリ

ングスというような異なった音が混ざり合ったボイスなどが含まれます。

各ボイスの使用エレメント数は、28ページからのボイスリストをご覧ください。最大同時発音数は、このエレメント数に

よって決まります。

■ノーマルボイスとドラムボイス

ボイスにはノーマルボイスとドラムボイスの2種類があります。

・ノーマルボイスとは、鍵盤の音階に合った音程で発音する楽器音（または効果音）のことです。単にボイスというときは、

ノーマルボイスのことを指します。

・ドラムボイスとは、1ボイスの中に多数のドラムやパーカッションの音色がノート（鍵盤）ごとに割り当てられている特殊

なボイスです。

ノーマルボイスでは、弾く鍵盤（受けるノート）によって音程が変化しますが、ドラムボイスではその鍵盤に割り当てられた音

色が鳴るだけで音程の情報はその音色には関係しません。

■最大同時発音数

MU10の最大同時発音数は32音（A/Dインプットを使用する場合：3 0 音）です。この32音とはエレメント単位で計算されま

す。上の『ボイスとエレメント』で説明したように、ボイスには1エレメントのものと2エレメントのものがあります。音源全体

で使用できる音数は、1エレメント構成のボイスのみを使っているときは32ですが、2エレメント構成のボイスを混ぜて使

うと32音より少なくなります。

MU10では、最大同時発音数を越える演奏情報を受信すると、発音中の音から強制的に止めて、後から送られてくる演奏情報

を優先的に発音する仕組みになっています。（後着優先）

■パートの発音優先順位

最大同時発音数を越えたときは、次の優先順位で発音されます。

●チャンネル（パート）発音優先順

10（ドラムパート）-1-2-3-4-5-6-7-8-9-11-12-13-14-15-16

メロディやベースといった重要なパートは優先順位の高いチャンネル（パート）に割り当てるなど工夫することで、最大同時

発音数を越えた場合も曲の雰囲気が損なわれることが少なくなります。

■エレメントリザーブ

全体で最大同時発音数を越えた場合でも、指定チャンネル（パート）だけは発音数（エレメント数）を確保する機能です。たと

えば、あるパートのエレメントリザーブを10に設定すると、パートの発音優先順位に関係なく、そのパートはエレメン

ト数が10まで確保されます。

エレメントリザーブは、XGネイティブパラメーターチェンジ（18ページ）によりエレメントリザーブのメッセージ（＜付

表1-4＞：22ページ）を送ることで設定します。

■ボイスの選択

MU10は、本体内に676（ノーマルボイス）+21（ドラムボイス）種類のボイスを内蔵しています。ボイスを選択することが

できるプログラムナンバーは1〜128です。128種類を越えたボイスを選択するために、プログラムナンバーにバンクナ

ンバーを組み合わせて使用します。

・基本ボイスの128ボイスはGMシステムレベル1に準拠しています。

・バンクナンバーとプログラムナンバーで設定できるボイスについては、28ページからのボイスリストをご覧ください。

・バンクナンバーは、MIDIメッセージにおいて、コントロールチェンジのバンクセレクトMSB、LSBという2種類のメッ

セージで表現されています。

実際のMIDIデータでは、演奏モードが「XG」のときは、MSBの値でノーマルボイスとドラムボイスといったボイスタイプ

の区分けを、LSBの値で拡張ボイスのバンクを設定しています。(ただしSFXバンクのみMSBでバンクを設定します)また、

演奏モードが「TG300B」のときは、LSBの値を固定して、MSBの値だけでボイスバンクを設定します。

・外部MIDI機器から、MU10のプログラムナンバーを変更するときは、MIDIプログラムチェンジを使用します。プログ

ラムチェンジナンバーは0〜127の範囲で、プログラムナンバーは1〜128の範囲になっているため、設定する値に1

つずれが生じるシーケンサーやシーケンスソフトがあります。詳しくは、使用されるシーケンサーやシーケンスソフト

のマニュアルをご覧ください。

・バンクセレクトやプログラムチェンジの詳細については、『MIDIについて』(14ページ)および『MIDIデータフォーマッ

ト』(15ページ)をご覧ください。

■エフェクトについて

MU10は、システムエフェクトとしてリバーブエフェクト（11タイプ）とコーラスエフェクト（11タイプ）の2系統、そし

てシステムとインサーションのどちらにも設定可能なバリエーションエフェクト（43タイプ）を1系統、合計3系統のエフェ

クトを内蔵しています。エフェクトはA/Dインプットに対してもかけることができます。

システムエフェクト：すべてのパートからセンド／リターンで信号をやりとりするタイプのエフェクト

インサーションエフェクト：指定した1パートに使用できるエフェクト

エフェクトのタイプや設定は、XGネイティブパラメーターチェンジ（18ページ）により設定／変更することができます。

■16 ビット A/D インプット×2

MU10は、マイクやギター、ベース、またはCDプレーヤーなどのライン機器を接続できるA/Dインプット端子を2つ装備

しています。A/Dインプット端子1,2から入力された信号は、内部でアナログミックスされた後、エフェクト処理され、

本体ボイスの信号とミキシング出力されます。詳細は『A/DINPUT端子の使用方法』（11ページ）をご覧ください。

MU10の構成と機能

GENERAL

「GM」とは、メーカーや機種が異なる音源でも、ほぼ同じ系統の音色で演奏が再現されることを目的に設けられ

た、音源の音色配列やMIDI 機能に関する一定の基準のことです。「GM」に準拠した音源やソングデータには、

このGMマークがついています。

「XG」とは、音色の配列に関する「GM」をより拡張し、時代と共に複雑化、高度化していくコンピューター周辺環

境にも対応させ、豊かな表現力とデータの継続性を可能とした、ヤマハの提唱する音源フォーマットです。

MIDIについて

■MIDIとは？

MIDI（ミディ）とは、MusicalInstrumentsDigitalInterfaceの略称で、メーカーや種類が違っても楽器やコンピューター

間で演奏情報や音色情報などをやりとりするために定められた世界統一の規格です。MIDIでは、『鍵盤を弾く』、『音色を選ぶ』

といった演奏に関する情報の他に、設定を切り替えたりテンポをコントロールするなど、さまざまな情報をやりとりすること

ができます。これらの機能をフルに活用すれば、MU10の音色で演奏するだけでなく、パートごとに音色を変えたり、パンや

エフェクトの設定を変えるなど、MU10の持つパラメーターはほとんどコントロールすることができます。

■MU10が受信するMIDIメッセージ

MU10が受信する（外部からコントロールされる）MIDIメッセージには、次のようなものがあります。

・ノートオン／ノートオフ

鍵盤を押す情報（ノートオン）と離す情報（ノートオフ）と、

どの鍵盤（ノートナンバー）をどの位の強さ（ベロシティ）

で演奏するかの情報。

・コントロールチェンジ

ボイスのバンクを選んだり、ボリュームやパンなどをコン

トロールするメッセージです。コントロールナンバーに

よって機能が割り振られています。（次ページからの

『MIDIデータフォーマット』参照）

コントロールチェンジの中で最もよく使うのがバンクセ

レクトでしょう。このメッセージをMU10に送信するこ

とで、ボイスバンクを選ぶことができます。

・プログラムチェンジ

ボイスを選択するためのメッセージです。

このメッセージを受信すると、現在選ばれているボイスバ

ンクの、受信した番号のボイスが選ばれます。また、前述の

コントロールチェンジのバンクセレクトとともに受信す

ると、ボイスバンクとボイスともに指定することができま

す。

・ピッチベンド

ピッチベンドホイールの情報を伝えて、ピッチを変化させ

る情報です。

・チャンネルアフタータッチ

鍵盤を弾いた後、更に押し込む強さを伝えて、音に変化を

付けるメッセージです。

・ポリフォニックアフタータッチ

各鍵盤ごとに、鍵盤を弾いた後、更に押し込む強さを伝え

て、音に変化を付けるメッセージです。

・システムエクスクルーシブメッセージ

以上に挙げた直接的な演奏情報の他に、MIDI機器のシス

テムに関する設定を行うのがシステムエクスクルーシブ

メッセージです。このメッセージを使うことで、MU10の

ほとんどの機能をコントロールすることができます。マス

ターボリュームの設定、演奏モード（X G または

TG300B）の選択、エフェクターのタイプやパラメーター

の調整などができます。詳しくは次ページからの『MIDI

データフォーマット』をご覧ください。

1D29

10進数16進数10進数16進数10進数16進数10進数16進数10進数16進数10進数16進数10進数16進数10進数16進数

31 1E

100

101

102

103

112

113

114

115

116

117

118

14 0F

15 0E

105

106

107

108

109

110

111

120

121

122

123

124

126

125

127

44 59 74 89 104 119

●10進←→16進対応表

『MIDIデータフォーマット』においては10進数で表現しているものと16進数で表現しているものとがあります。

16進数表現の場合は数値の後（または列の頭）にH(Hexadecimal)が付いています。

MIDIデータフォーマット

MIDIメッセージをMU10に送ることで、MU10の音源部のさまざ

まな設定をコントロールすることができます。ここでは、MU10

が受信するMIDIメッセージの種類と働きについて詳しく説明しま

す。

* 各メッセージのMU10への送信方法については、お使いのシーケ

ンスソフト等の取扱説明書をお読みください。

■受信

1. チャンネルメッセージ

1.1 ノートオン／ノートオフ

受信ノート範囲＝C-2(0）〜G8(127）：C3=60

ベロシティ範囲＝1〜127（Velocityはノートオンのみ受信）

鍵盤の演奏情報を伝えるメッセージ。

ノートオン：鍵盤を押さえたというメッセージ

ノートオフ：鍵盤を離したというメッセージ

各メッセージには、どの鍵盤を演奏したかを示す「ノートナンバー」

と、どれくらいの強さで演奏したかを示す「ベロシティ」という2種

類のデータが含まれる。

マルチパートパラメーター（付表1-4：22ページ）のRcvNOTE

MESSAGE=OFFの時、そのパートでは受信しない。リズム・パー

トでは、ドラムセットアップパラメーター（付表1-6：25ページ）の

RcvNOTEOFF=OFFの時ノートオフを受信しない。また、同様に

RcvNOTEON=OFFの時ノートオンを受信しない。

1.2コントロールチェンジ

ボリュームやパンなどをコントロールするメッセージ。機能によっ

てコントロールナンバーが異なる。

マルチパートパラメーター（付表1-4：22ページ）のRcvCONTROL

CHANGE=OFFの時、そのパートのいずれのコントロールチェン

ジも受信しない。また、マルチパートパラメーター（付表1-4：22

ページ）の各コントロールチェンジのレシーブの設定をOFFに設定

している時、そのパートのコントロールチェンジは受信しない。

1.2.1 BankSelect（バンクセレクト）

Cntrl# parameter DataRange

0 BankSelectMSB 0:Normal,63:UserVoice,64:SFX,

126:SFXKit,127:Drum

32 BankSelectLSB 0...127

ボイスのバンクを選択するMIDIメッセージ。

MSBとLSBの2つのコントロールチェンジの組み合わせでボイスバ

ンクが選択される。演奏モードによってMSBとLSBの働きが異な

る。

演奏モードが「XG」の時は、MSBの値でノーマルボイスとドラムボ

イスといったボイスの大きな区分けを、LSBの値でバンク指定を

する。

演奏モードが「TG300B」の時は、LSBの値を固定して、MSBの値だ

けでボイスのバンク指定をする。

参照：ボイスリスト（28ページ〜）

バンクセレクトMSB、LSBを受信した後、プログラムチェンジを

受信してはじめてボイスバンクが切り替わる。

1.2.2 Modulation（モジュレーションホイール）

Cntrl# parameter DataRange

1 Modulation 0...127

ビブラートをかける深さをコントロールする。

0でビブラートなし、127でビブラート最大。

1.2.3 PortamentoTime（ポルタメントタイム）

Cntrl# parameter DataRange

5 PortamentoTime 0...127

ポルタメントのかかり方（ピッチ変化速度）をコントロールする。

1.2.9PortamentoをONにしないと効果はかからない。0でポルタメ

ント最短時間、127でポルタメント最長時間。

1.2.4 DataEntry（データエントリー）

Cntrl# parameter DataRange

6 DataEntryMSB 0...127

38 DataEntryLSB 0...127

RPNMSB、RPNLSBや、NRPNMSB、NRPNLSBで指定したパラ

メーターの値を設定する。MSBとLSBの2つのコントロールチェン

ジの組み合わせでパラメーターの値が設定される。

1.2.5 MainVolume（メインボリューム）

Cntrl# parameter DataRange

7 MainVolume 0...127

パートごとのボリュームをコントロールする。

0で音が出ない、127で音量最大。

1.2.6 Pan（パンポット）

Cntrl# parameter DataRange

10 Pan 0...127

パートごとのパン（ステレオ再生時の音の定位）をコントロールす

る。0で左、127で右となる。

1.2.7 Expression（エクスプレッション）

Cntrl# parameter DataRange

11 Expression 0...127

パートごとのエクスプレッションをコントロールする。

0で音が出ない、127で音量最大。

1.2.8 Hold1（ホールド1）

Cntrl# parameter DataRange

64 Hold1 0...127

サステインペダルのオン/オフをコントロールする。

ペダルを踏んだ時に発音していた音を持続する。

0〜63の時サステインペダルがオフ(離した状態)、64〜127の時オ

ン(踏んだ状態)になる。

1.2.9 Portamento（ポルタメント）

Cntrl# parameter DataRange

65 Portamento 0...127

ポルタメントペダルのオン/オフをコントロールする。

ペダルを踏むと、ポルタメント効果がかかる。

0〜63の時ポルタメントがオフ(離した状態)、64〜127の時オン(踏

んだ状態)になる。1.2.3PortamentoTimeでかかり方を調節する。

1.2.10 Sostenuto（ソステヌートペダル）

Cntrl# parameter DataRange

66 Sostenuto 0...127

ソステヌートペダルのオン/オフをコントロールする。

ペダルを踏んだ時に押さえていた鍵盤の音の発音を持続する。0〜

63の時ソステヌートペダルがオフ(離した状態)、64〜127の時オン

(踏んだ状態)になる。

1.2.11 SoftPedal（ソフトペダル）

Cntrl# parameter DataRange

67 SoftPedal 0...127

ソフトペダルのオン/オフをコントロールする。

ペダルを踏んでいる間は、音が柔らかくなる。

データが0〜63の時ソフトペダルがオフ(離した状態)、64〜127の時

オン(踏んだ状態)になる。

1.2.12 HarmonicContent（ハーモニックコンテント）

Cntrl# parameter DataRange

71 HarmonicContent 0...127(0:-64,64:+0,127:+63)

音色で設定されているレゾナンスを調節する。

0〜127の値を-64〜+63に置き換えて、オフセット値として元の音

色データに加算されレゾナンスが変更される。

値が大きくなるほどクセのある音になる。音色により、効果のあ

る範囲が設定できる範囲より狭い場合がある。

1.2.13 ReleaseTime（リリースタイム）

Cntrl# parameter DataRange

72 ReleaseTime 0...127(0:-64,64:+0,127:+63)

音色で設定されているエンベロープ・リリース・タイムを調節す

る。0〜127の値を-64〜+63に置き換えて、オフセット値として元

の音色データに加算され、リリースタイムが変更される。

1.2.14 AttackTime（アタックタイム）

Cntrl# parameter DataRange

73 AttackTime 0...127(0:-64,64:+0,127:+63)

音色で設定されているエンベロープ・アタック・タイムを調節す

る。0〜127の値を-64〜+63に置き換えて、オフセット値として元

の音色データに加算され、アタックタイムが変更される。

MIDIデータフォーマット

1.2.15 Brightness（ブライトネス）

Cntrl# parameter DataRange

74 Brightness 0...127(0:-64,64:+0,127:+63)

音色で設定されているフィルターのカットオフ周波数を調節す

る。0〜127の値を-64〜+63に置き換えて、オフセット値として元

の音色データに加算され、カットオフフリケンシーが変更され

る。値が小さくなるほど柔らかな音になる。音色により、効果の

ある範囲が設定できる範囲より狭い場合がある。

1.2.16 PortamentoControl（ポルタメントコントロール）

Cntrl# parameter DataRange

84 PortamentoControl 0...127

ポルタメントのソースキーナンバー(ポルタメントを開始するキー

ナンバー)を指定する。0〜127のデータでノートナンバーを設定す

る。

たとえばC3からC4に向かってポルタメントをかけたい場合は、以

下のように設定する。

90 3C 7F ････ C3をノートオン

B0 54 3C ････ソースキーナンバーをC3に指定

90 48 7F ････ C4をノートオン(ノートオンと同時にC3は消え、

C4へポルタメントがかかる)

ポルタメントコントロールを受信すると発音中の音程は、次に受

信する同じチャンネルのノートオンのキーに、ポルタメントタイ

ム０の速度で変化する。マルチパートパラメーター（付表1-4：22

ページ）のRcvPORTAMENTO=OFFであっても受信する。

1.2.17 Effect1Depth（リバーブセンドレベル）

Cntrl# parameter DataRange

91 Effect1Depth 0...127

リバーブエフェクトに対するセンドレベルを設定する。

1.2.18 Effect3Depth（コーラスセンドレベル）

Cntrl# parameter DataRange

93 Effect3Depth 0...127

コーラスエフェクトに対するセンドレベルを設定する。

1.2.19 Effect4Depth

（バリエーションエフェクトセンドレベル）

Cntrl# parameter DataRange

94 Effect4Depth 0...127

エフェクトパラメーター（付表1-3：21ページ）のVariation

Connection=1(System)の時、バリエーションエフェクトに対する

センドレベルを設定する。VariationConnection=0(Insertion)の時

は効果なし。

1.2.20 DataIncrement/Decrement(RPN用)

（データインクリメント／デクリメント）

Cntrl# parameter DataRange

96 RPNIncrement 0...127

97 RPNDecrement 0...127

データバイトは無視される。

RPNでピッチベンドセンシティビティ、ファインチューン、コー

スチューンを指定した後、それぞれのパラメーターの値を１ずつ

増減する。インクリメント／デクリメントさせて最大値／最小値

に達したら、それ以上の値の増減はしない。（ファインチューンを

インクリメントしたらコースチューンが繰りあがるような動作も

しない）

1.2.21

NRPN（ノンレジスタードパラメーターナンバー）

Cntrl# parameter DataRange

98 NRPNLSB 0...127

99 NRPNMSB 0...127

ビブラートやフィルター、EG、ドラムセットアップなど、音色の

設定をオフセット値で変更するためのMIDIメッセージ。NRPN

MSB、NRPNLSBで変更したいパラメーターを指定した後、デー

タエントリーでパラメーターの値を設定する。

* 一旦NRPNが設定されると、その後同じチャンネルで受信する

データエントリーは、設定したNRPNの値として処理される。

このメッセージを使ってコントロールした後は、パラメーター

ナンバーをNull(7FH,7FH)に設定して誤操作を防止すること

が必要。

次のNRPNを受信することができる。

NRPN Dataentry

MSB LSB MSB パラメーター名と値の範囲

01H 08H mmH ビブラートレイト
