Yamaha ATS-B400 User manual

1
Sound Bar
Barre de son
Barra de Sonido
Саундбар
ഔ丩໷
Quick Guide............................................................... 3 EN
Guide rapide .......................................................... 11 FR
Schnellanleitung .................................................. 19 DE
Snabbguide............................................................ 27 SV
Guida rapida .......................................................... 35 IT
Guía rápida ............................................................. 43 ES
Guia rápido............................................................. 51 PT
Snelgids ................................................................... 59 NL
Краткое руководство.................................................. 67 RU
快速指南................................................................. 75 ZH-CN

2

En 3
Thank you for purchasing this Yamaha product.
This product is a bar-shaped speaker system with a subwoofer, used by
connecting to a TV. Audio content from a Bluetooth® device can also be
played through this product.
• Be sure to read this document and the included Safety Guide to ensure
proper and safe use. Keep these documents readily available for future
reference.
Safety Guide
Be sure to read the Safety Guide first to ensure safe use.
Quick Guide (this document)
This document describes the procedure for enjoying the sound of a
TV.
1Confirming contents of product package (p. 4)
2Preparing the remote control (p. 5)
3Installing the product (p. 5)
4Connecting to a TV (p. 6)
5Connecting to power (p. 7)
6Playing TV sound through the sound bar (p. 7)
Adjusting the sound to your preference (p. 9)
Listening to audio from a Bluetooth® device (p. 10)
Controlling the sound bar with the smartphone app (p. 10)
User Guide
More detailed information is described.
https://manual.yamaha.com/av/23/atsb400/

4En
1Confirming contents of product package
This product includes the following main devices and accessories. Take out all items from the box and make sure that all items are present.
Sound bar (ATS-CUB400)
Remote control Power cords (×2)
Mounting template
Spacers (×2)
• Quick Guide (this document)
•SafetyGuide
HDMI cable
Use when mounting the sound bar on a wall.
Subwoofer (SR-WSWB40A)
Main devices
Accessories

En 5
2Preparing the remote
control
A Lithium battery (CR2025) has already been inserted into the remote
control. Pull out the insulation sheet as follows so as to use the
remote control.
Operating range of the remote control
The remote control can be used to control the functions of this
product. When using the remote control, point the remote control at
the remote control sensor of the sound bar within the range shown in
the following illustration:
3Installing the product
Install the sound bar and subwoofer as shown in the following
illustration.
Battery insulating strip
Within 6 m (20 ft)
Remote control sensor
Remote control
For proper installation of the sound
bar on a wall, make sure to have the
work done by a contractor with
qualified service personnel. See the
Wall Mounting Installation Guide on
our website for the installation
method.
Wall Mounting
Installation Guide

6En
4Connecting to a TV
Connect to a TV using the HDMI cable (included)
Connect to an HDMI input jack compatible with Audio Return Channel (labeled as “eARC” or “ARC”) on the TV using the included HDMI cable.
NOTE
• Be sure to use the included HDMI cable.
• When connecting to a TV not compatible with ARC or connecting to an audio device, follow the connection procedure described in the User
Guide.
HDMI IN
eARC/ARC
HDMI
HDMI
Sound bar (rear)
HDMI OUT/TV (eARC/ARC) jack
TV
HDMI input jack
(compatible with eARC/ARC)
Control signal
TV’s audio signal

En 7
5Connecting to power
After connecting the sound bar to the TV, connect the sound bar and
subwoofer to power as follows:
NOTE
When the sound bar is turned on, the sound bar and subwoofer will
be automatically connected wirelessly. Pairing is not necessary.
6Playing TV sound through
the sound bar
1Turn on the TV.
When the the HDMI Control function of the TV is enabled (p. 8),
the sound bar will also turn on. In this case, go to Step 4.
2Turn on the sound bar.
Press the power button on the remote control.
When the sound bar is turned on, the subwoofer also turns on at
the same time.
3Press TV.
4Press VOLUME (+/−) to adjust the volume.
Sound bar (rear)
To an AC wall outlet
Power cord (included)
To an AC wall outlet
Power cord (included)
Subwoofer (rear)
TV
VOLUME (+/−)
Power
Remote control

8En
HDMI Control function
NOTE
• When the sound bar is connected to a TV via HDMI cable, confirm that the TV’s settings are properly configured as follows:
- The TV’s HDMI Control function is enabled.
- The audio output is not set to the TV speakers.
• Connect AV devices, such as BD/DVD players and set top boxes, to the TV’s HDMI input jacks.
When the sound bar is connected to the HDMI input jack
compatible with Audio Return Channel (labeled as “eARC” or
“ARC”) on a TV via an HDMI cable, control signals are
transmitted from the TV to the sound bar.
This will enable you to use the HDMI Control function to control
the sound bar using the TV’s remote control. Also, the TV audio
signal is transmitted to the sound bar via the HDMI cable.
Therefore, the sound bar can be connected to a TV using a
single HDMI cable.

En 9
a Listening to audio with sound that matches the video or
music content (Sound mode)
A sound mode can be selected from among three sound modes that
produce surround-sound fields and one sound mode for stereo
playback. This function is STANDARD by default.
STEREO
This sound mode provides stereo playback. This sound mode
is best suited for music playback.
STANDARD
This sound mode provides surround playback that is best
suited for TV programs such as sports broadcasts. It
emphasizes human voices and makes them easier to hear,
while creating a sense of presence.
MOVIE
This sound mode provides surround playback that is best
suited for movies. It creates a sound space that seems to
envelop your body.
GAME
This sound mode provides surround playback that is best
suited for video games. Accurate localization of individual
sound effects provides a highly immersive gaming experience.
bPlaying back human voices clearly (CLEAR VOICE)
The human voices within the audio can be heard more easily when
the Clear Voice function is enabled. The function is recommended
for playback at a low volume and for movies or dramas that use a lot
of background music and sound effects.
Press CLEAR VOICE to enable or disable this function.
cEnjoying rich bass sound (BASS EXT)
The bass sound is enhanced and becomes richer when the Bass
Extension function is enabled.
Press BASS EXT to enable or disable this function.
Adjusting the sound to your preference
a
b
c
Remote control
Glows: enabled
Off: disabled
Flash three times: enabled
Flash one time: disabled

10 En

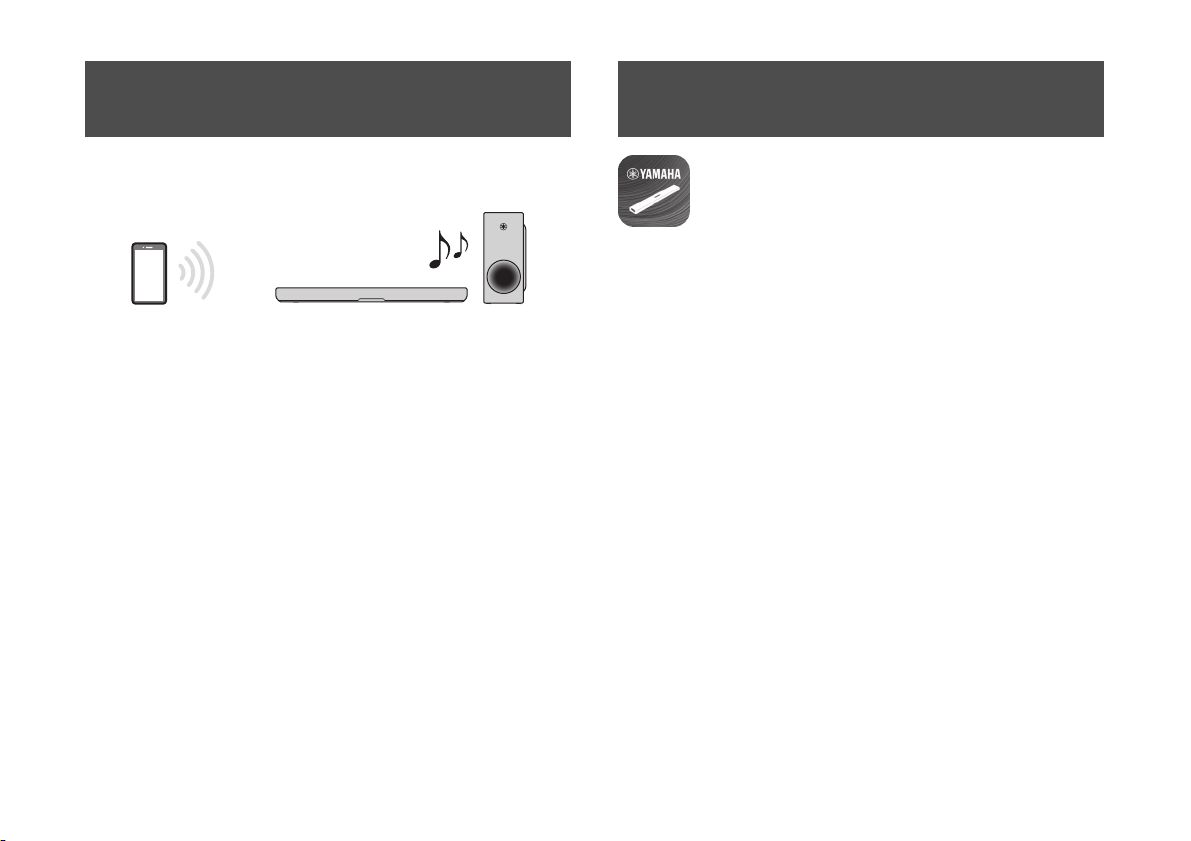

Audio content from a Bluetooth device (such as a smartphone) can
be played through the sound bar.
1Press BLUETOOTH on the remote control to switch
the input source to Bluetooth.
2On the Bluetooth device, enable the Bluetooth
function.
A list of Bluetooth devices that can be connected is displayed on
the screen of the Bluetooth device.
3Select “Yamaha ATS-B400” or “ATS-B400” within the
list.
4Play a song on the Bluetooth device when the
connection is established.
The sound bar will begin playing audio from the Bluetooth
device.
NOTE
This product can be connected to two Bluetooth devices
simultaneously (multipoint connection). To switch between two
Bluetooth devices to be played, stop playback on the currently playing
device and then start playback on the other.
By installing the free dedicated app “SoundBar
Remote” on a smartphone, the sound bar can also be
controlled from that smartphone. The app allows you to
control the sound bar while checking the sound bar
settings currently applied, such as sound mode and
volume adjustment of each frequency range (tone
control), via the app’s screen.
Search for “SoundBarRemote” on the App Store or
Google Play and install it on the smartphone.
For details on the app, see the description of the app on
the App Store or Google Play.
NOTE
• To control the sound bar using the app, configure the settings on
your smartphone as follows:
- Enable the Bluetooth function.
- For devices using the Android 11 OS or earlier, configure the
settings to allow location information to be obtained.
The Sound Bar Remote app uses location information from the
Android device only to detect the sound bar. The acquired location
information will not be used for any other purpose.
- For devices using the Android 12 OS or later, configure the
settings to allow the use of nearby devices.
• This sound bar is only compatible with the Sound Bar Remote app.
The sound bar cannot be controlled using other apps (such as
Sound Bar Controller).
Listening to audio from a
Bluetooth® device
Bluetooth device
Controlling the sound bar with
the smartphone app

Fr 11
Merci d'avoir acheté ce produit Yamaha.
Ce produit est un système d'enceintes en forme de barre avec un caisson
de basses, utilisé par raccordement à un téléviseur. Le contenu audio d'un
dispositif Bluetooth® peut également être lu via ce produit.
• Veillez à lire ce document et la Guide de sécurité incluse pour en
garantir l'utilisation appropriée et en toute sécurité. Tenez ces
documents à disposition pour toute référence ultérieure
Guide de sécurité
Veillez à commencer par lire la Guide de sécurité pour garantir une
utilisation en toute sécurité.
Guide rapide (ce document)
Ce document décrit la procédure à suivre pour écouter le son d'un
téléviseur.
1Confirmation du contenu de l'emballage du produit (p. 12)
2Préparation de la télécommande (p. 13)
3Installation du produit (p. 13)
4Raccordement à un téléviseur (p. 14)
5Raccordement à l'alimentation (p. 15)
6Lecture du son du téléviseur via la barre de son (p. 15)
Réglage du son selon vos préférences (p. 17)
Écoute de l'audio depuis un dispositif Bluetooth® (p. 18)
Contrôle de la barre de son avec l'application du smartphone (p. 18)
Guide d’utilisation
Vous y trouverez des informations plus détaillées.
https://manual.yamaha.com/av/23/atsb400/

12 Fr
1Confirmation du contenu de l'emballage du produit
Ce produit comprend les principaux appareils et accessoires suivants. Sortez tous les articles de la boîte et assurez-vous qu'il ne manque rien.
Barre de son (ATS-CUB400)
Télécommande Cordons d'alimentation (×2)
Gabarit de fixation
Entretoises (×2)
• Guide rapide (ce document)
• Guide de sécurité
Câble HDMI
À utiliser lors de la fixation de la barre de son à un mur.
Caisson de basses (SR-WSWB40A)
Principaux appareils
Accessoires

Fr 13
2Préparation de la
télécommande
Une pile au lithium (CR2025) a déjà été insérée dans la
télécommande. Décollez la feuille de protection comme suit pour
pouvoir utiliser la télécommande.
Rayon d’action de la télécommande
La télécommande peut être utilisée pour contrôler les fonctions de ce
produit. Lorsque vous utilisez la télécommande, dirigez-la sur le
capteur de la télécommande de la barre de son dans le rayon illustré
ci-après :
3Installation du produit
Installez la barre de son et le caisson de basses comme illustré ci-
après :
Languette isolante de
la pile
Dans un rayon de 6 m
Capteur de
télécommande
Télécommande
Pour une installation correcte de la
barre de son sur un mur, veillez à
confier la tâche à un entrepreneur
ayant un technicien qualifié.
Reportez-vous au Manuel
d'installation pour le montage mural
sur notre site Web pour connaître la
méthode d'installation.
Manuel d'installation
pour le montage mural

14 Fr
4Raccordement à un téléviseur
Raccordement à un téléviseur au moyen d'un câble HDMI (inclus)
Procédez au raccordement sur une prise d'entrée HDMI compatible avec la fonction Audio Return Channel (étiquetée « eARC » ou « ARC ») du
téléviseur au moyen du câble HDMI inclus.
NOTE
• Assurez-vous d'utiliser le câble HDMI inclus.
• Lorsque vous raccordez le produit à un téléviseur non compatible avec ARC ou à un appareil audio, suivez la procédure de connexion décrite
dans le Guide d’utilisation.
HDMI IN
eARC/ARC
HDMI
HDMI
Barre de son (arrière)
Prise HDMI OUT/TV (eARC/ARC)
Téléviseur
Prise d'entrée HDMI
(compatible avec eARC/ARC)
Signal de commande
Signal audio du téléviseur

Fr 15
5Raccordement à
l'alimentation
Après avoir connecté la barre de son au téléviseur, connectez la
barre de son et le caisson de basses à l'alimentation comme suit :
NOTE
Lors de la mise sous tension de la barre de son, la barre de son et le
caisson de basses seront automatiquement connectés sans fil. Le
jumelage n'est pas nécessaire.
6Lecture du son du téléviseur
via la barre de son
1Allumez le téléviseur.
Lorsque la fonction de contrôle HDMI du téléviseur est activée
(p. 16), la barre de son s'allume également. Dans ce cas,
passez à l'étape 4.
2Allumez la barre de son.
Appuyez sur la touche d'alimentation de la télécommande.
Lors de la mise sous tension de la barre de son, le caisson de
basses s'allume également simultanément.
3Appuyez sur TV.
4Appuyez sur VOLUME (+/−) pour régler le volume.
Barre de son (arrière)
Vers une prise secteur
Cordon d'alimentation (inclus)
Vers une prise secteur
Cordon d'alimentation (inclus)
Caisson de basses (arrière)
TV
VOLUME (+/−)
Alimentation
Télécommande

16 Fr
Fonction de contrôle HDMI
NOTE
• Lorsque la barre de son est raccordée à un téléviseur via un câble HDMI, vérifiez que les réglages du téléviseur sont configurés correctement
comme suit :
- La fonction de contrôle HDMI du téléviseur est activée.
- La sortie audio n'est pas réglée sur les enceintes du téléviseur.
• Connectez des appareils audio-vidéo, tels que des lecteurs BD/DVD et des décodeurs, aux prises d'entrée HDMI du téléviseur.
Lorsque la barre de son est raccordée à la prise d'entrée HDMI
compatible avec la fonction Audio Return Channel (étiquetée
« eARC » ou « ARC ») d'un téléviseur via un câble HDMI, les
signaux de commande sont transmis du téléviseur à la barre de
son.
Cela vous permettra d'utiliser la fonction de contrôle HDMI pour
commander la barre de son au moyen de la télécommande du
téléviseur. De plus, le signal audio du téléviseur est transmis à la
barre de son via le câble HDMI. Par conséquent, la barre de son
peut être raccordée au téléviseur au moyen d'un seul câble HDMI.

Fr 17
a Écoute audio avec un son qui correspond au contenu
vidéo ou musical (mode sonore)
Un mode sonore peut être sélectionné parmi trois modes sonores
produisant des champs de son Surround et un mode sonore pour la
lecture stéréo. Cette fonction est réglée sur STANDARD par défaut.
STEREO
Ce mode sonore fournit une lecture stéréo. Ce mode sonore
est idéal pour la lecture de musique.
STANDARD
Ce mode sonore fournit une lecture Surround qui convient le
mieux aux programmes télévisés comme les émissions
sportives. Il accentue les voix humaines et les rend plus faciles
à entendre, tout en créant un sentiment de présence.
MOVIE
Ce mode sonore fournit une lecture Surround idéale pour les
films. Il crée un espace sonore qui semble envelopper votre
corps.
GAME
Ce mode sonore fournit une lecture Surround qui convient le
mieux aux jeux vidéo. La localisation précise des effets
sonores individuels fournit une expérience de jeu extrêmement
immersive.
bLecture claire des voix humaines (CLEAR VOICE)
Les voix humaines dans le contenu audio peuvent être plus
audibles lorsque la fonction Clear Voice est activée. La fonction est
recommandée pour la lecture à bas volume ou pour les films ou les
drames avec une pléthore de musique de fond et d'effets sonores.
Appuyez sur CLEAR VOICE pour activer ou désactiver cette
fonction.
cProfiter de sons graves riches (BASS EXT)
Les sons graves sont de meilleure qualité et deviennent plus riches
lorsque la fonction d'accentuation des graves est activée.
Appuyez sur BASS EXT pour activer ou désactiver cette fonction.
Réglage du son selon vos préférences
a
b
c
Télécommande
Allumé : activé
Éteint : désactivé
Clignote trois fois : activée
Clignote une fois : désactivée

18 Fr
Le contenu audio d'un dispositif Bluetooth (comme un smartphone)
peut être lu via la barre de son.
1Appuyez sur BLUETOOTH de la télécommande pour
basculer la source d'entrée sur Bluetooth.
2Sur le dispositif Bluetooth, activez la fonction
Bluetooth.
Une liste des dispositifs Bluetooth pouvant être connectés
s'affiche sur l'écran du dispositif Bluetooth.
3Sélectionnez « Yamaha ATS-B400 » ou « ATS-B400 »
dans la liste.
4Écoutez un morceau sur le dispositif Bluetooth
lorsque la connexion est établie.
La barre de son se met à lire le son depuis le dispositif
Bluetooth.
NOTE
Ce produit peut être connecté simultanément à deux dispositifs
Bluetooth (connexion multipoint). Pour basculer entre deux dispositifs
Bluetooth à lire, arrêtez la lecture sur celui en cours de lecture, puis
démarrez la lecture sur l'autre.
En installant l'application dédiée gratuite « SoundBar
Remote » sur un smartphone, la barre de son peut
également être contrôlée depuis ce smartphone.
L'application vous permet de contrôler la barre de son
tout en vérifiant les paramètres de la barre de son
actuellement appliqués, comme le mode sonore et le
réglage du volume de chaque plage de fréquence
(contrôle tonalité) via l'écran de l'application.
Recherchez « SoundBarRemote » sur l'App Store ou
Google Play et installez-la sur le smartphone.
Pour plus d'informations sur l'application, reportez-vous
à la description de l'application sur l'App Store ou
Google Play.
NOTE
• Pour contrôler la barre de son au moyen de l'application, configurez
les réglages de votre smartphone comme suit :
- Activez la fonction Bluetooth.
- Pour les appareils avec le système d'exploitation Android 11 ou
antérieur, configurez les réglages pour permettre l'obtention des
informations de localisation.
L'application Sound Bar Remote utilise les informations de
localisation de l'appareil Android uniquement pour détecter la
barre de son. Les informations de localisation acquises ne seront
pas utilisées à d'autres fins.
- Pour les appareils avec le système d'exploitation Android 12 ou
ultérieur, configurez les réglages pour autoriser l'utilisation
d'appareils à proximité.
• Cette barre de son est uniquement compatible avec l'application
Sound Bar Remote. La barre de son ne peut pas être contrôlée à
l'aide d'autres applications (comme Sound Bar Controller).
Écoute de l'audio depuis un
dispositif Bluetooth®
Dispositif Bluetooth
Contrôle de la barre de son avec
l'application du smartphone

De 19
Vielen Dank, dass Sie sich für dieses Yamaha-Produkt entschieden haben.
Bei diesem Produkt handelt es sich um ein Lautsprechersystem mit
Subwoofer in Form einer Soundbar, das zur Verwendung mit einem
Fernseher verbunden wird. Auch Audioinhalt von einem Bluetooth®-
Gerät kann über dieses Produkt wiedergegeben werden.
• Lesen Sie unbedingt dieses Dokument und die beiliegende
Sicherheitshandbuch, um eine ordnungsgemäße und sichere
Verwendung zu gewährleisten. Bewahren Sie diese Dokumente zum
späteren Nachschlagen auf.
Sicherheitshandbuch
Lesen Sie unbedingt zuerst die Sicherheitshandbuch, um eine sichere
Verwendung zu gewährleisten.
Schnellanleitung (dieses Dokument)
Dieses Dokument beschreibt das Verfahren für die Wiedergabe des
Tons eines Fernsehers.
1Bestätigen des Inhalts der Produktverpackung (S. 20)
2Vorbereiten der Fernbedienung (S. 21)
3Installieren des Produkts (S. 21)
4Anschließen an einen Fernseher (S. 22)
5Netzanschluss (S. 23)
6Wiedergeben des Fernsehtons über die Soundbar (S. 23)
Anpassen des Klangs (S. 25)
Anhören von Audio von einem Bluetooth®-Gerät (S. 26)
Bedienen der Soundbar mit der Smartphone-App (S. 26)
Benutzerhandbuch
Ausführlichere Informationen werden beschrieben.
https://manual.yamaha.com/av/23/atsb400/

20 De
1Bestätigen des Inhalts der Produktverpackung
Dieses Produkt umfasst die folgenden Hauptgeräte und Zubehörteile. Nehmen Sie alle Gegenstände aus dem Karton und vergewissern Sie sich,
dass sie vollständig vorhanden sind.
Soundbar (ATS-CUB400)
Fernbedienung Netzkabel (×2)
Montageschablone
Abstandhalter (×2)
• Schnellanleitung (dieses Dokument)
• Sicherheitshandbuch
HDMI-Kabel
Bei Montage des Sound-Bars an einer Wand zu
verwenden.
Subwoofer (SR-WSWB40A)
Hauptgeräte
Zubehör
