SERVICE MANUAL
SUBWOOFER SYSTEM
YST-SW005
100799
■CONTENTS
TO SERVICE PERSONNEL .......................................... 1
SPECIFICATIONS/参考仕様 ........................................ 1
INTERNAL VIEW/各部の名称 ...................................... 2
BLOCK DIAGRAM/ブロックダイアグラム ................. 2
REAR PANELS/リアパネル......................................... 3
DISASSEMBLY PROCEDURES/分解手順 ................. 4
CONFIRMATION OF AUTO STANDBY
OPERATION
/AUTOSTANDBY動作確認...................... 5
PRINTED CIRCUIT BOARD/シート図 .................... 6~7
SCHEMATIC DIAGRAM/総回路図 .............................. 8
PARTS LIST/部品表 ............................................... 9~15
IMPORTANT NOTICE
This manual has been provided for the use of authorized YAMAHA
Retailers and their service personnel.
It has been assumed that basic service procedures inherent to the industry,
and more specifically YAMAHA Products, are already known and
understood by the users, and have therefore not been restated.
WARNING: Failure to follow appropriate service and safety
procedures when servicing this product may result in
personal injury, destruction of expensive components,
and failure of the product to perform as specified. For
these reasons, we advise all YAMAHA product owners
that any service required should be performed by an
authorized YAMAHA Retailer or the appointed service
representative.
IMPORTANT: The presentation or sale of this manual to any individual
or firm does not constitute authorization, certification or
recognition of any applicable technical capabilities, or
establish a principle-agent relationship of any form.
The data provided is believed to be accurate and applicable to the unit(s)
indicated on the cover. The research, engineering, and service departments
of YAMAHA are continually striving to improve YAMAHA products.
Modifications are, therefore, inevitable and specifications are subject to
change without notice or obligation to retrofit. Should any discrepancy
appear to exist, please contact the distributor's Service Division.
WARNING: Static discharges can destroy expensive components.
Discharge any static electricity your body may have
accumulated by grounding yourself to the ground buss in
the unit (heavy gauge black wires connect to this buss).
IMPORTANT: Turn the unit OFF during disassembly and part
replacement. Recheck all work before you apply power
to the unit.
P.O.Box 1, Hamamatsu, Japan

YST-SW005
YST-SW005
1
WALL

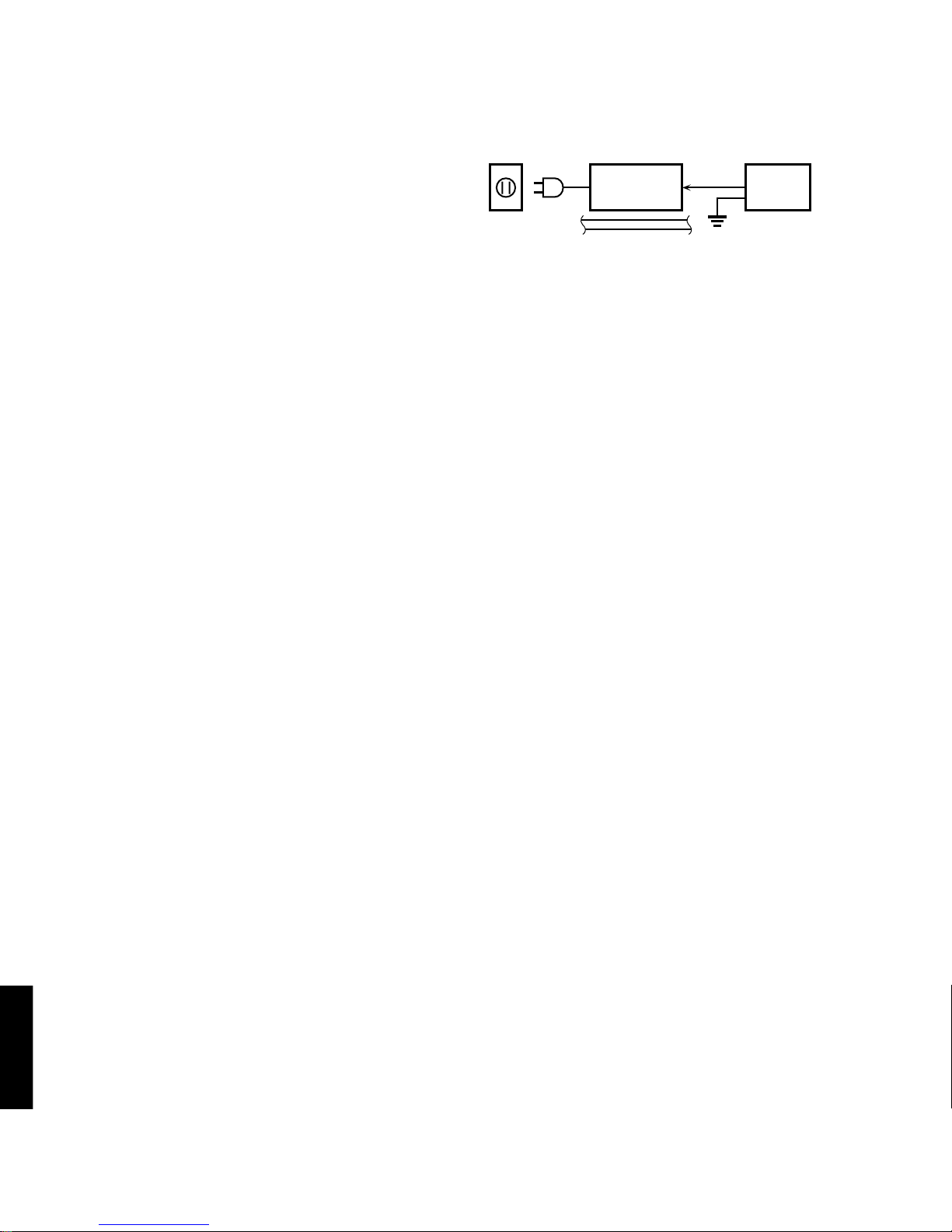

OUTLET EQUIPMENT UNDER TEST
AC LEAKAGE
TESTER OR
EQUIVALENT
INSULATING
TABLE
WARNING: CHEMICAL CONTENT NOTICE!
The solder used in the production of this product contains LEAD. In addition, other electrical/electronic and /or plastic
(where applicable) components may also contain traces of chemicals found by the California Health and Welfare Agency
(and possibly other entities) to cause cancer and/or birth defects or other reproductive harm.
DO NOT PLACE SOLDER, ELECTRICAL/ELECTRONIC OR PLASTIC COMPONENTS IN YOUR MOUTH FOR ANY REA-
SON WHATSOEVER!
Avoid prolonged, unprotected contact between solder and your skin! When soldering, do not inhale solder fumes or expose
eyes to solder/flux vapor!
If you come in contact with solder or components located inside the enclosure of this product, wash your hands before
handling food.
■TO SERVICE PERSONNEL
1. Critical Components Information
Components having special characteristics are marked s
and must be replaced with parts having specifications equal
to those originally installed.
2. Leakage Current Measurement (For 120V Models Only)
When service has been completed, it is imperative to verify
that all exposed conductive surfaces are properly insulated
from supply circuits.
●Meter impedance should be equivalent to 1500 ohm shunted
by 0.15µF.
●Leakage current must not exceed 0.5mA.
●Be sure to test for leakage with the AC plug in both polarities.
■SPECIFICATIONS/参考仕様
Type.......... Advanced Yamaha Active Servo Technology
型式 ......アドバンスドヤマハアクティブサーボテクノロジー
Output Power /出力
J, U, C models ............55 W/100 Hz, 5 Ω10% T.H.D.
R, T, K, A, B models...50 W/100 Hz, 5 Ω10% T.H.D.
Input Sensitivity /入力感度 (100 Hz, 50 W/5Ω, L+R)
INPUT 1 (SP) ....................................................... 0.7 V
INPUT 2 (PJ)...................................................... 30 mV
Input Impedance /入力インピーダンス
INPUT 1 (SP) .....................................................2.2 kΩ
INPUT 2 (PJ).......................................................12 kΩ
Frequency Response /再生周波数帯域 30 Hz–200Hz
Driver /スピーカーユニット................16 cm (6.5") cone
magnetic shielding type
Input Section /入力部
INPUT 1.............................................Speaker terminal
INPUT 2................................................... RCA pin jack
Power Supply /電源
J model........................................... AC100V, 50/60Hz
U, C models ........................................ AC120V, 60Hz
R, T, K models .......... AC110/120/220/240V, 50/60Hz
A model ............................................... AC240V, 50Hz
B, G models ........................................ AC230V, 50Hz
Power Consumption /消費電力
U, C, R, T, K, A, B, G models............................. 60 W
J model................................................................ 32 W
Standby Power Consumption /待機消費電力 ..... 0.8 W
Dimensions /寸法 (W x H x D) ..... 200 x 365 x 375 mm
(7-7/8" x 14-3/8" x 14-3/4")
Weight /重量 ................................ 8.5 kg (18 lbs. 12 oz.)
Finish /仕上げ
Black color / Cherry color .........................All models
Silver color.............................................. U, C models
Accessory /付属品
U, C, R, T, K, A, B, G models...........Nonskid Pad x 4
J model..........................スピーカーケーブル（4m）×2、
サブウーファー用ピンケーブル（3m）×1、滑止パッド×4
U ........ U.S.A. model C .... Canadian model
A ........ Australian model B .... British model
G........ European model R .... General model
T ........ Chinese model K .... Korean model
J......... Japanese model
✻Specifications are subject to change without notice due
to product improvements.
※仕様および外観は、改 良 のため 予 告なく変 更することがあります。

YST-SW005
YST-SW005
12 3 4
56 87
LIMITER
IC3
REGULATOR
POWER SUPPLY
D1
SUB
POWER SUPPLY
D11
Q11
T1
T2
D15
D17
Q15
D9
+15
+B
-15
-B
Q9
Q10
RY2
F1
PROTECTION
0.1
SPEAKER
RY1
D6
2
IC2
1
3
2
IC7B
IC7A
L.P.F
12dB/oct
7
5
6
VR1
VOLUME
L.P.F
6dB/oct
7
6
5
IC1B
IC1A 1
2
3
MUSIC
SENSOR
IC4
TIMER
IC5
+
8
4
6
7
3
AUTO
STANDBY
SW2
OFF
AUTO POWER ON/OFF CIRCUIT
Q5, 6, 7, 8
D4,D5,D22,D23
+
-+
-+
-
-
+-
+
-
+
+
-
-
+
L
R
L
R
L
R
INPUT 1
OUTPUT
INPUT 2
Q12
R60
C46
POWER
AMP
4
H.P.F
12dB/oct
H
LIC9
REGULATOR Q13, 14
D16
R, T ONLY
REGULATOR
POWER
SW3
A.N.I.C
IC10, Q16
L.P.F
6dB/oct
1
10
SW1
HIGH
LOW
200 (7-7/8")
Unit : mm (inch)
365 (14-3/8")
375 (14-3/4")
335 (13-3/16") 8 (5/16")
32
(1-1/4")
■INTERNAL VIEW/各部の名称
2
1MAIN P. C. B. (3)
2MAIN P. C. B. (2)
3MAIN P. C. B. (1)
4MAIN P. C. B. (6)
• DIMENSIONS/寸法図
5MAIN P. C. B. (4)
6MAIN P. C. B. (5)
7Power Transformer
8Driver

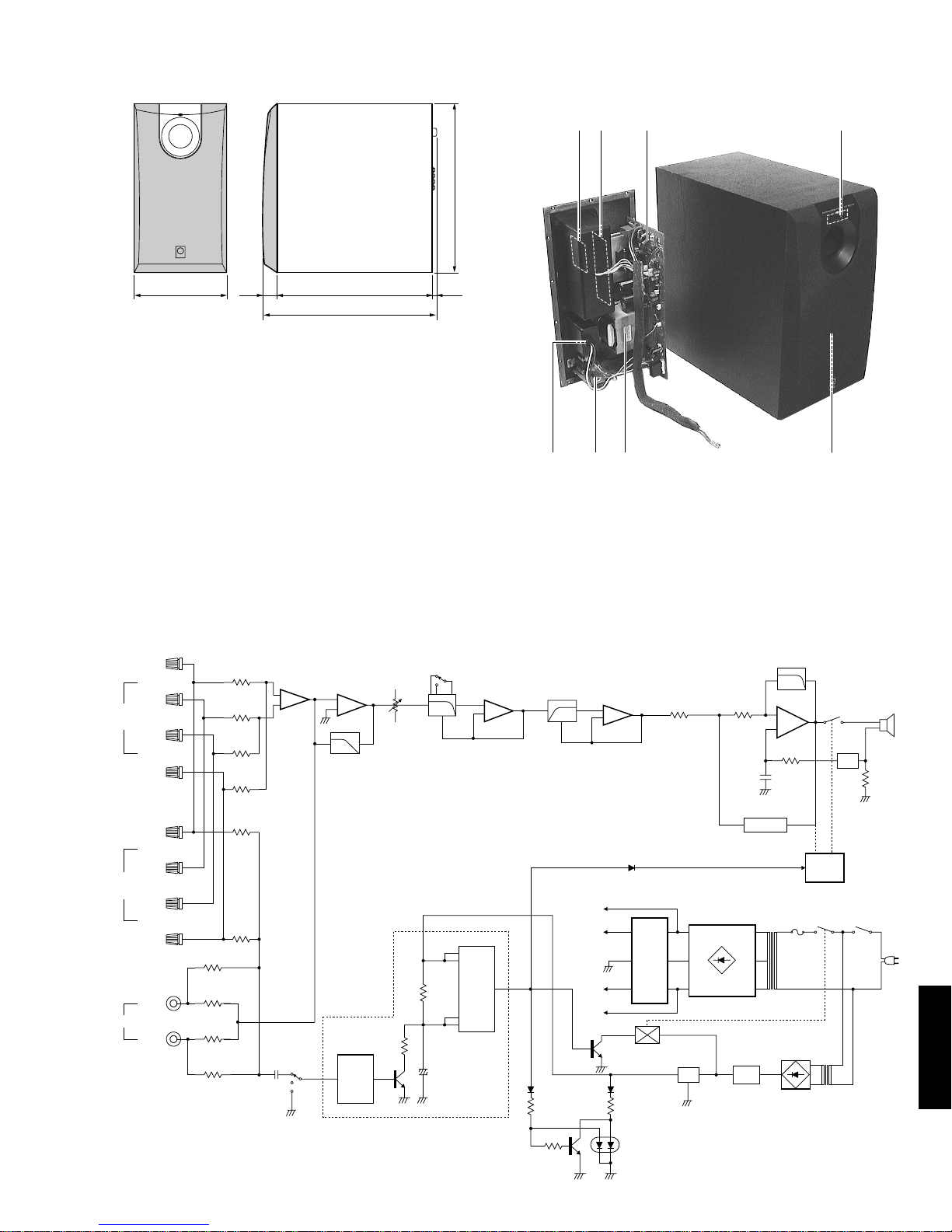

■BLOCK DIAGRAM/ブロックダイアグラム

YST-SW005
YST-SW005
010
HIGH CUT
INPUT2
INPUT1
FROM AMPLIFIER
OUTPUT
ON
MODEL NO. YST-SW005
MADE IN CHINA
SER. NO.
230 VOLTS 60 WATTS
50Hz
OFF
TO SPEAKERS
/MONO
AUTO
STANDBY
VOLUME
HIGH
LOW
HIGH
LOW
OFF
R L
R L
++
––
R L
––
++
POWER
010
HIGH CUT
INPUT2
INPUT1
FROM AMPLIFIER
OUTPUT
ON
MODEL NO. YST-SW005
MADE IN CHINA
SER. NO.
240 VOLTS 60 WATTS
50Hz
OFF
TO SPEAKERS
/MONO
AUTO
STANDBY
VOLUME
HIGH
LOW
HIGH
LOW
OFF
R L
R L
++
––
R L
––
++
POWER
N 89
010
HIGH CUT
INPUT2
INPUT1
FROM AMPLIFIER
OUTPUT
VOLTAGE
SELECTOR
220V-240V
110V-120V
ON
MODEL NO. YST-SW005
SER. NO.
110 - 120/220 - 240 VOLTS
60 WATTS 50/60Hz
OFF
TO SPEAKERS
/MONO
AUTO
STANDBY
VOLUME
HIGH
LOW
HIGH
LOW
OFF
R L
R L
++
––
R L
––
++
POWER
R model
010
HIGH CUT
INPUT2
INPUT1
FROM AMPLIFIER
OUTPUT
ON
MODEL NO. YST-SW005
MADE IN CHINA
SER. NO.
120 VOLTS 60 WATTS
60Hz
OFF
TO SPEAKERS
/MONO
AUTO
STANDBY
VOLUME
HIGH
LOW
HIGH
LOW
OFF
R L
R L
++
––
R L
––
++
POWER
ATTENTION :RISQUE DE CHOC ELECTRIQUE
NE PAS OUVRIR.
WARNING :TO REDUCE THE RISK OF FIRE
OR ELECTRIC SHOCK. DO NOT EXPOSE
THIS APPLIANCE TO RAIN OR MOISTURE.
CUS
®
010
ハイカット
入力2
入力1
（アンプより）
出力
入
MODEL NO. YST-SW005
MADE IN CHINA
SER. NO.
100 V 32 W 50/60Hz
切
（スピーカーへ）
左/モノ右
右 左
右 左
オートスタンバイ
感度
ボリューム
高
低
高
低
切
RL
R L
++
––
––
++
主電源
PS
E
3

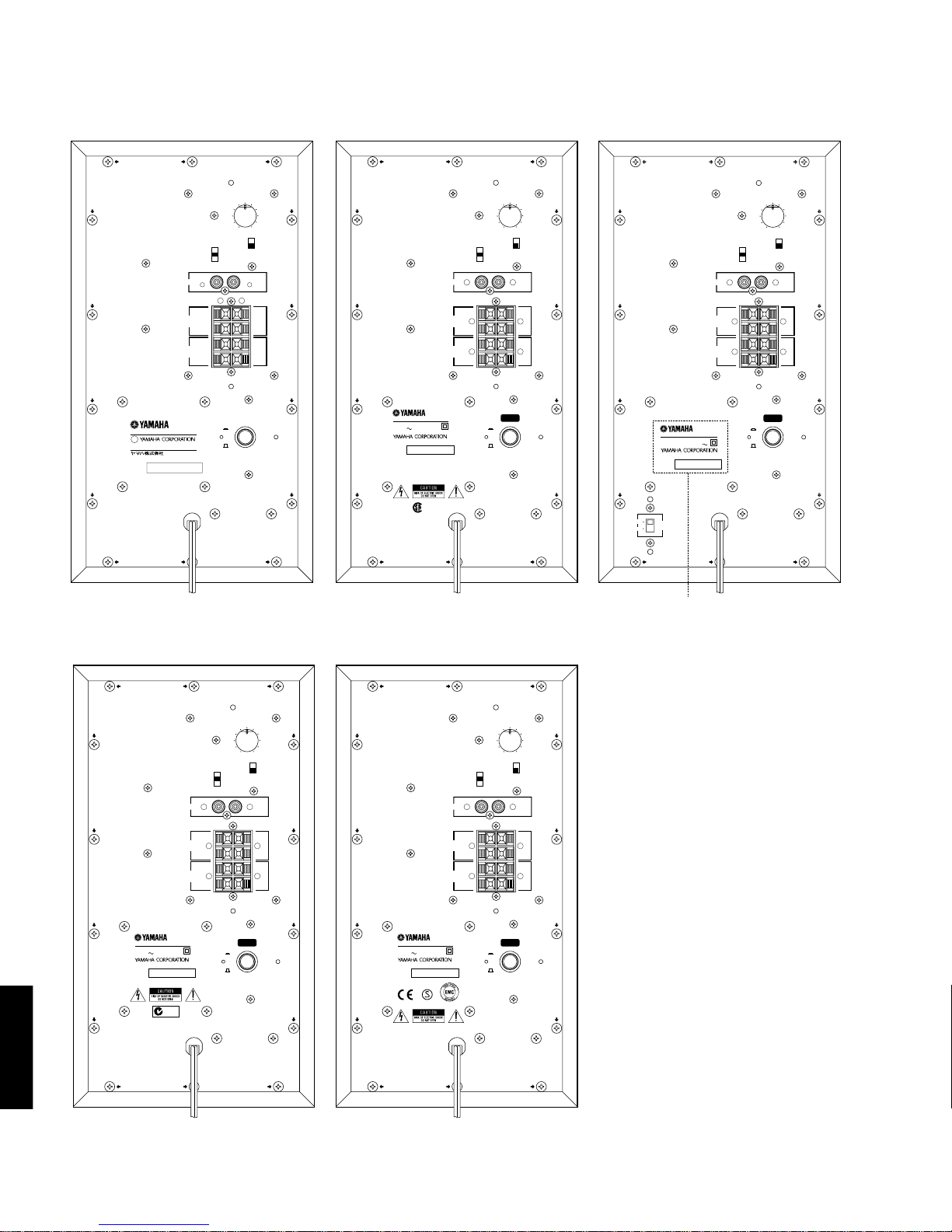

■REAR PANELS/リアパネル
U, C models
B, G models
R, T, K models
A model
J model

YST-SW005
YST-SW005
3
CB5
Fig. 3
1
2
2
2
2
1
1
1
Fig. 2
Fig. 1
4

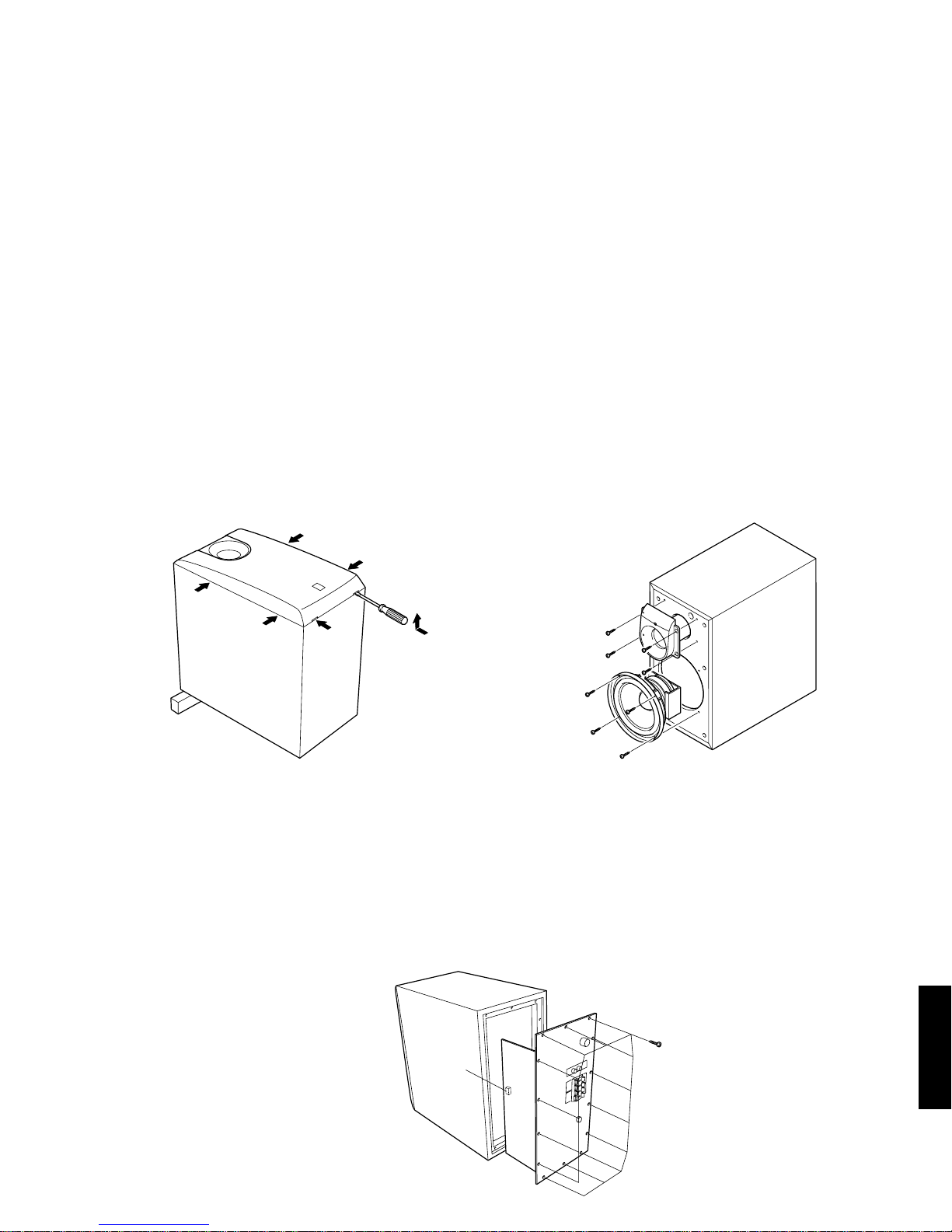

■DISASSEMBLY PROCEDURES/分解手順
(Remove parts in the order as numbered.)
●For exchanging the driver unit
1. Removal of Front Grille
The front grille is fixed to the cabinet with dowels at 6
locations.
As a screwdriver (for slotted head screw) is used for
removal, use special care not to cause damage to the
cabinet.
a. Apply the block to the rear panel so as to avoid damage
to the Terminal of the rear panel.
b. Use the screwdriver inserted in the gap between the
front grille and the cabinet (bottom side first), push up
the front grille. (Fig. 1)
c. Remove the front grille by lifting it up. (Fig. 1)
2. Removal of Driver unit and Replacement of LED
a. Remove 4 screws (1) in Fig. 2, and remove the Driver
unit.
b. Disconnect the cord connected to the Driver unit.
c. Remove 4 screws (2) and pull out the port section
forward. LED can then be replaced.
● スピーカーの交換
1. フロントグリル の 外し 方
フロントグリルと本体は6箇所のダボで固定されています。
取り外しの際、本体に傷が付かないように十分注意してくださ
い。
a. リアパネルの接続端子を保護するように枕木をあてがい本体を
ねかせます。
b. フロントグリルの下側にすき間が2箇所あります。この すき間にマ
イナ スドライバーを差し込 み 押し上げます。（Fig.1）
c . 上 側もマイナスドライバーで 押し上げ、フロントグリル を 外しま
す。（Fig.1）
2. スピーカーの外し方、LEDの交換
a. ①のネジ4本を外し、スピーカーを外します。（Fig.2）
b . スピーカーに接続されているコードをはずします。
c. ②のネジ4本を外し、ポート部分を手前に 引き出 すとL E D の交
換ができます。
●For repairing P.C.B.
1. Removal of Rear Panel
Remove 14 screws (2) in Fig. 3, and remove the rear
panel. At this time, disconnect the connector CB5 of
MAIN P.C.B. (1).
* When reassembling the rear panel which has been
removed from the rear panel, be sure to replace the
packing to prevent the air leakage.
2. P.C.B. Operation Check
Connect the connector CB5 of MAIN P.C.B. (1).
● P.C.B.の修理
1. リアパネルの外し方
②のネジ14本を外し、リアパネルを外します。（Fig.3）
このときMAINP.C.B.（1）のコネクターCB5をはずします。
※ リア パネルをキャビネットから外した場合は、エアー漏れを防ぐため組立
時にパッキンを交 換すること。
2. P.C.B.動作チェック
MAINP.C.B.（1）のコネクターC B 5を接 続します。

YST-SW005
YST-SW005
Apply rapid cures bond
Fig. 4
速乾ボンド塗布
5
■CONFIRMATION OF AUTO
STANDBY OPERATION
Setting
1) Turn off the power switch.
2) In order to shorten the time required for operation
check; connect a 10kΩresistor at both ends of R60 on
the MAIN P.C.B. (1).
3) Connect the output signal from the signal generator to
the INPUT 2 of the unit.
4) Set the signal generator for the sine wave of 100Hz,
8mV.
5) Turn on the power switch.
Confirmation
1) Set the AUTO STANDBY switch to the LOW position.
AUTO
STANDBY
HIGH
LOW
OFF
2) Turn on the POWER switch.
The display LED lights up (green) and its color changes
to red after 5 to 10 seconds.
3) Turn off the POWER switch.
The display LED goes off.
4) Set the AUTO STANDBY switch to the HIGH position.
AUTO
STANDBY
HIGH
LOW
OFF
5) Turn on the POWER switch.
The display LED lights up (green) and its color remains
unchanged even after time have elapsed.
6) Turn off the POWER switch.
The display LED goes off.
After confirmation
1) Turn off the power switch.
2) Disconnect the 10kΩresistor connected to both ends of
R60.
■ AUTOSTANDBY動作確認
●設定
1）主電源をOFFにします。
2）動作確認時間を短縮するため、MAINP.C.B.（1）にあるR60
の両端に10kΩの抵抗を取り付けます。
3）信号発生器の出力信号を本機の入力2端子に接続します。
4）信号発生器を正弦波、100Hz、8mVに設定します。
5）主電源をONにします。
●確認
1）オートスタンバイ／感度スイッチを「低」に合わせます。
オートスタンバイ
感度
高
低
切
2）主電源スイッチを入にします。
表示LEDが点灯（緑色）します。5〜10秒後、表示LEDが赤色
に変わります。
3）主電源スイッチを切にします。
表示LEDが消灯します。
4）オートスタンバイ／感度スイッチを「高」に合わせます。
オートスタンバイ
感度
高
低
切
5）主電源スイッチを入にします。
表示LEDが点灯（緑色）します。時間が経過しても表示LEDの
色は変化しません。
6）主電源スイッチを切にします。
表示LEDが消灯します。
● 確認終了後
1）主電源をOFFにします。
2）R60両端に取り付けた抵抗を外します。
●Precaution for installation of power cord
After connecting the power cord, be sure to apply the
rapid cures bond (such as 5 minutes epoxy) at the cord
stopper to prevent the air leakage as shown in Fig. 4.
●電源コード取り付け時の注意
電源コード接続後、エアー漏れを防ぐためにコードストッパーに
速乾ボンド（5分硬化のエポキシなど）を塗布してください。
（Fig.4）
Glue List
Place Name
Cord stopper 5 minutes epoxy or 2051 (Revertex
Finewaters SDN.BHD.) or VYLOK 917DH
(National Starch & Chemical (M) SDM.BHD.)

YST-SW005
ABCDE
1
2
3
4
5
6
7
YST-SW005
220V-240V
110V-120V
VOLTAGE
SELECTOR
Ref. No. Location
Q5 C6
Q6 C6
Q7 C6
Q8 C6
Q9 C4
Q10 C5
Q11 B2
Q12 B5
Q13 B3
Q14 B3
Q15 B4
Q16 B7
D1 D4
D2 C4
D3 C5
D4 C6
D5 C6
D6 C6
D7 C7
D8 C7
D9 B5
D10 B2
D15 B4
D16 B4
D19 B7
D20 B7
D21 B6
D22 C6
D23 C6
IC2 D6
IC3 C7
IC4 B6
IC5 B5
IC9 B4
IC10 B7
•Semiconductor Location
R, T, K models
WH BE
YE RE
WH
RE
To MAIN (4)
To MAIN (5)
To MAIN (6)
From MAIN (2)
From MAIN (2)
MAIN P. C. B. (1)
SPEAKER
E
+V2
+V1
E
SWL
SWH2
SWH1
S0
MAIN
+15
-15
From MAIN (5)
SUBO
E
R60
1kΩ
AUTO STANDBY
OPERATION
6

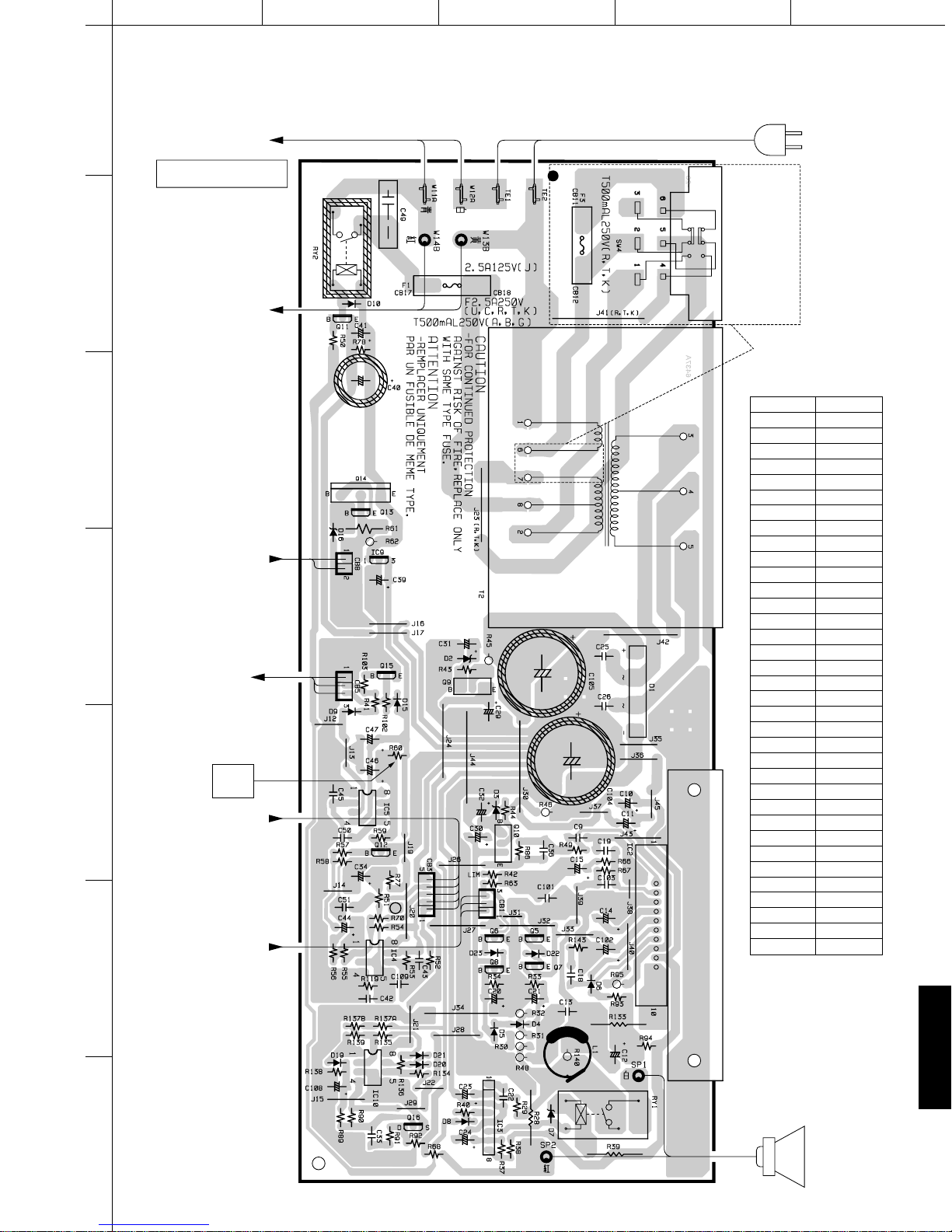

■PRINTED CIRCUIT BOARD (Component side)/シート図（部品面）

YST-SW005
ABCDE
1
2
3
4
5
6
7
LOW
HIGH
OFF LOW HIGH
HIGH CUT
VOLUME
POWER
INPUT1
FROM AMPLIFIER
AUTO
STANDBY
INPUT2
OUTPUT
TO SPEAKERS
Ref. No. Location
D11 D6
D17 C2
IC1 B4
IC7 D3
•Semiconductor Location
From MAIN (1)
From MAIN (1)
From MAIN (1)
To MAIN (1)
To MAIN (1) MAIN P. C. B. (6)
MAIN P. C. B. (3)
MAIN P. C. B. (4)
MAIN P. C. B. (5)
MAIN P. C. B. (2)
E
+V2
+V1
-15
+15
MAIN
S0
SWH1
SWH2
SWL
E
WH BE
SUBO
E
RE
YE
7
■PRINTED CIRCUIT BOARD (Component side)/シート図（部品面）

A
1
2
3
4
5
6
7
8
9
BCDEFGH I JKL
YST-SW005
★All voltage are measured with a 10MΩ/V DC electric volt
meter.
★Components having special characteristics are marked
sand must be replaced with parts having specifications
equal to those originally installed.
★Schematic diagram is subject to change without notice.
●電圧は、内部抵抗10MΩの電圧計で測定したものです。
●s印のある部品は、安全性確保部品を示しています。部
品の交換が必要な場合は、パーツリストに記載されてい
る部品を使用してください。
●本回路図は標準回路図です。改良のため予告なく変更す
ることがございます。 8
SCHEMATIC DIAGRAM
IC9 : NJM78L08AV
Voltage Regulator
IC5 : KIA555P
Protect
IC3 : µPC1237HA
Protect
IC2 : STK404-050AF
AF Power Amp.
IC1, 4, 7, 10 : NJM4558D
OP Amp.
BCEBCE
PIN CONNECTION DIAGRAM OF TRANSISTORS, DIODES AND ICS.
2SD2531
2SB1642 2SK3042SC4688 RBV-402 S1NB20
2SC1815
2SA1015
2SC2240
ECB
–
+~
+
~
–
1N4148
MTZ15C
MTZJ24B
MTZJ12C Anode
Cathode
µPC1237HANJM4558D
KIA555P NJM78L08ASTK404-050AF
1
8
OUT
COM IN
SGD1
10
VIN
VOUT
GND
GND
6
4
12 3
TRIGGER
OUT
RESET
REFERENCE
VOLTAGE
THRESHOLD
DISCHARGE
VCC
78
+
–
FLIP-
FLOP
+
–
5
RRR
1
2
543
78
6
Overload
detect
Mid-point
potential
detect
Flip flop
circuit
Vcc on
mute
AC OFF
detect
Latch / automatic
return select
Relay
drive
circuit
GND
Vcc
12345678910
R1 R4
R5
C1 C2
D1
TR3
TR5
R3 R6
TR4
SUB
R2
TR1 TR2
TR6
TR7
TR8
–+ –+
OUT1
–IN1
+IN1
–Vcc
+Vcc
OUT2
–IN2
+IN2
1
2
3
4
8
7
6
5
1
4
8
0
00
0
00
14.3
-14.3
0
0
0
0
00
0
00
0
0
0
0.5
0.8
0
0
0
0
0
0
000
000
13.2
-13.2
00
13.2
-13.2
-1.5
0
0
0.1 0.1
0
-32.5
14.3
1.2
-1.2
-33.2
33.2
0
0 0
2.9
0
0.8 2.2
3.5
3.9 6.6 7.9 5.3 7.9
0
0.1
0.6
0
33.2
AC25.2
14.8
-14.8
-33.2
13.4
13.4
13.4 7.9
7.9
7.9
3.9
3.9
3.9 3.9
3.9
3.9
13.4
0
0
14.3
14.3
-14.3
-14.3
AC12.2
AC25.2
R,T, K models
POWER SUPPLY
AUTO POWER ON/OFF CIRCUIT
PROTECTION
J, U, C, A, B, G models
WH
RE
BE
BE YE
YE YE
RE RE
WH
MAIN (2)MAIN (1)
MAIN (3)
MAIN (4)
MAIN (5)
MAIN (6)
LIMITTER
POWER AMP.

YST-SW005
YST-SW005
9
■WARNING
●Components having special characteristics are marked sand must be replaced with parts having specifications equal to
those originally installed.
●Carbon resistors (1/6W or 1/4W) are not included in the ELECTRICAL PARTS List. For the parts No. of the carbon
resistors, refer to last page.
●s印のある部分は、安全確保部品を示しています。部品の交換が必要な場合、パーツリストに記載されている部品を使用してください。
●本機に使用しているカーボン抵抗は1/6Wまたは1/4Wです。このパーツリストには、記載しておりませんので、部品番号がHF45○○○○タイプまたは同
等 品を 使 用し てください 。
● 部品価格ランクは、予告なく変更することがあります。
ABBREVIATIONS IN THIS LIST ARE AS FOLLOWS:
Note) Those parts marked with “#” are not included in the P.C.B. ass’y.
PARTS LIST
■ELECTRICAL PARTS/電気部品
C.A.EL.CHP : CHIP ALUMI.ELECTROLYTIC CAP
C.CE : CERAMIC CAP
C.CE.ARRAY : CERAMIC CAP ARRAY
C.CE.CHP : CHIP CERAMIC CAP
C.CE.ML : MULTILAYER CERAMIC CAP
C.CE.M.CHP : CHIP MULTILAYER CERAMIC CAP
C.CE.SAFTY : RECOGNIZED CERAMIC CAP
C.CE.TUBLR : CERAMIC TUBULAR CAP
C.CE.SMI : SEMI CONDUCTIVE CERAMIC CAP
C.EL : ELECTROLYTIC CAP
C.MICA : MICA CAP
C.ML.FLM : MULTILAYER FILM CAP
C.MP : METALLIZED PAPER CAP
C.MYLAR : MYLAR FILM CAP
C.MYLAR.ML : MULTILAYER MYLAR FILM CAP
C.PAPER : PAPER CAPACITOR
C.PLS : POLYSTYRENE FILM CAP
C.POL : POLYESTER FILM CAP
C.POLY : POLYETHYLENE FILM CAP
C.PP : POLYPROPYLENE FILM CAP
C.TNTL : TANTALUM CAP
C.TNTL.CHP : CHIP TANTALUM CAP
C.TRIM : TRIMMER CAP
CN : CONNECTOR
CN.BS.PIN : CONNECTOR,BASE PIN
CN.CANNON : CONNECTOR,CANNON
CN.DIN : CONNECTOR,DIN
CN.FLAT : CONNECTOR,FLAT CABLE
CN.POST : CONNECTOR,BASE POST
COIL.MX.AM : COIL,AM MIX
COIL.AT.FM : COIL,FM ANTENNA
COIL.DT.FM : COIL,FM DETECT
COIL.MX.FM : COIL,FM MIX
COIL,OUTPT : OUTPUT COIL
DIOD.ARRAY : DIODE ARRAY
DIODE.BRG : DIODE BRIDGE
DIODE.CHP : CHIP DIODE
DIODE.VAR : VARACTOR DIODE
DIOD.Z.CHP : CHIP ZENER DIODE
DIODE.ZENR : ZENER DIODE
DSCR.CE : CERAMIC DISCRIMINATOR
FER.BEAD : FERRITE BEADS
FER.CORE : FERRITE CORE
FET.CHP : CHIP FET
FL.DSPLY : FLUORESCENT DISPLAY
FLTR.CE : CERAMIC FILTER
FLTR.COMB : COMB FILTER MODULE
FLTR.LC.RF : LC FILTER,EMI
GND.MTL : GROUND PLATE
GND.TERM : GROUND TERMINAL
HOLDER.FUS : FUSE HOLDER
IC.PRTCT : IC PROTECTOR
JUMPER.CN : JUMPER CONNECTOR
JUMPER.TST : JUMPER,TEST POINT
L.DTCT : LIGHT DETECTING MODULE
L.EMIT : LIGHT EMITTING MODULE
LED.DSPLY : LED DISPLAY
LED.INFRD : LED,INFRARED
MODUL.RF : MODULATOR,RF
PHOT.CPL : PHOTO COUPLER
PHOT.INTR : PHOTO INTERRUPTER
PHOT.RFLCT : PHOTO REFLECTOR
PIN.TEST : PIN,TEST POINT
PLST.RIVET : PLASTIC RIVET
R.ARRAY : RESISTOR ARRAY
R.CAR. : CARBON RESISTOR
R.CAR.CHP : CHIPRESISTOR
R.CAR.FP : FLAME PROOF CARBON RESISTOR
R.FUS : FUSABLE RESISTOR
R.MTL.CHP : CHIP METAL FILM RESISTOR
R.MTL.FLM : METAL FILM RESISTOR
R.MTL.OXD : METAL OXIDE FILM RESISTOR
R.MTL.PLAT : METAL PLATE RESISTOR
RSNR.CE : CERAMIC RESONATOR
RSNR.CRYS : CRYSTAL RESONATOR
R.TW.CEM : TWIN CEMENT FIXED RESISTOR
R.WW : WIRE WOUND RESISTOR
SCR.BND.HD : BIND HEAD B-TITE SCREW
SCR.BW.HD : BW HEAD TAPPING SCREW
SCR.CUP : CUP TITE SCREW
SCR.TERM : SCREW TERMINAL
SCR.TR : SCREW,TRANSISTOR
SUPRT.PCB : SUPPORT,P.C.B.
SURG.PRTCT : SURGE PROTECTOR
SW.TACT : TACT SWITCH
SW.LEAF : LEAF SWITCH
SW.LEVER : LEVER SWITCH
SW.MICRO : MICRO SWITCH
SW.PUSH : PUSH SWITCH
SW.RT.ENC : ROTARY ENCODER
SW.RT.MTR : ROTARY SWITCH WITH MOTOR
SW.RT : ROTARY SWITCH
SW.SLIDE : SLIDE SWITCH
TERM.SP : SPEAKER TERMINAL
TERM.WRAP : WRAPPING TERMINAL
THRMST.CHP : CHIP THERMISTOR
TR.CHP : CHIP TRANSISTOR
TR.DGT : DIGITAL TRANSISTOR
TR.DGT.CHP : CHIP DIGITAL TRANSISTOR
TRANS : TRANSFORMER
TRANS.PULS : PULSE TRANSFORMER
TRANS.PWR : POWER TRANSFORMER ASS’Y
TUNER.AM : TUNER PACK,AM
TUNER.FM : TUNER PACK,FM
TUNER.PK : FRONT-ENDTUNER PACK
VR : ROTARY POTENTIOMETER
VR.MTR : POTENTIOMETER WITH MOTOR
VR.SW : POTENTIOMETER WITH ROTARY SW
VR.SLIDE : SLIDE POTENTIOMETER
VR.TRIM : TRIMMER POTENTIOMETER

YST-SW005
YST-SW005
10
P. C. B. MAIN
Schm
Ref. PARTNO. Description Remarks Markets 部 品 名 ランク
✻New Parts ＊ 新 規 部 品（マーク#の部品は、基板に含まれません）
     
     
     
     
      
      
      
      
      
      
      
     
     
     
     
     
     
     
     
     
     
     
     
     
     
     
     
     
     
     
     
     
     
     
     
     
     
     
     
     
     
     
     
     
      
     
      
      
     
     
     
     
     

YST-SW005
YST-SW005
11
P. C. B. MAIN
Schm
Ref. PARTNO. Description Remarks Markets 部 品 名 ランク
✻New Parts ＊ 新 規 部 品（マーク#の部品は、基板に含まれません）
     
s    
    
     
     
     
     
     
     
     
     
     
     
     
     
     
     
     
     
     
s     
     
     
      
      
    
     
      
      
      
s     
      
      
      
      
      
      
      
      
s      
s      
s      
     
      
     
     
      
     
     
     
      
     
     

YST-SW005
YST-SW005
P. C. B. MAIN
Schm
Ref. PARTNO. Description Remarks Markets 部 品 名 ランク
✻New Parts ＊ 新 規 部 品（マーク#の部品は、基板に含まれません）
     
     
    
    
     
     
      
      
     
     
     
     
     
     
     
     
     
     
     
     
     
      
      
     
     
     
     
     
     
     
     
     
     
s      
s      
      
      
s     
s      
s     
s     
s     
s     
      
      
      
      
      
      
     
    
     
    
12

ABCDEFGH I J
1
2
3
4
5
6
7
YST-SW005
13 14
18
9
8
21
24
25
25
22
21
23
23
21
11
11
12
22
R, T, K models
SW4
20
13
14
15 16
16
22
22
5
7
6(1)
(2)
(3)
(4)
(5)
(6)
6
66
6
6
17
4
18
1
201 202
203
19
19
21
2
3
3-1
3-2
1-1
14
■EXPLODED VIEW/分解図 ■MECHANICAL PARTS/メカ部品
✻New Parts ＊新規部品（マーク# の部品は、基板に含まれません）
* 1 AAX33090 CABINETASS'Y CH 360829 J キャビネットＡＳＳＹ
* 1 AAX33100 CABINETASS'Y CH 360830 UCRTKABG キャビネットＡＳＳＹ
* 1 AAX33110 CABINETASS'Y BL 360831 J キャビネットＡＳＳＹ
* 1 AAX33120 CABINETASS'Y BL 360832 UCRTABG キャビネットＡＳＳＹ
* 1 AAX33130 CABINETASS'Y SI 360833 UC キャビネットＡＳＳＹ
1‑1 AAX12120 BINDHEADTAPPINGSCREW 4x20MFZN2BL 021385 バインドＴＰネジ 01
* 2 X2323A00 DRIVER,WOOFER 16cm6Ω25W 356645 スピーカーユニット
* 3 AAX32220 FRONTGRILLEASS'Y CH 356538 グリルＡＳＳＹ
* 3 AAX32210 FRONTGRILLEASS'Y BL 356537 グリルＡＳＳＹ
* 3 AAX32230 FRONTGRILLEASS'Y SI 356539 グリルＡＳＳＹ
3‑1 V2192200 EMBLEM YAMAHA エンブレム 08
3‑2 VP161000 PUSHNUT SPN1.5 プッシュナット 01
4 AAX13600 VOLUMEKNOB 044179 ボリュームノブ 01
5 AAX31020 BUTTONPOWER 352529 ボタン／パワー 01
* 6 AAX31930 P.C.B.ASS'Y MAIN 356281 J ＰＣＢメイン
* 6 AAX31960 P.C.B.ASS'Y MAIN 356425 UC ＰＣＢメイン
* 6 AAX31940 P.C.B.ASS'Y MAIN 356282 RTK ＰＣＢメイン
* 6 AAX31950 P.C.B.ASS'Y MAIN 356283 ABG ＰＣＢメイン
*s7 AAX32110 POWERTRANSFORMER 356184 J 電源トランス
*s7 AAX32120 POWERTRANSFORMER 356186 UC 電源トランス
*s7 AAX32130 POWERTRANSFORMER 356187 RTK 電源トランス
*s7 AAX32140 POWERTRANSFORMER 356188 A 電源トランス
*s7 AAX32150 POWERTRANSFORMER 356189 BG 電源トランス
s8 V2723100 POWERCORD 2m J 電源コード 07
s8 V8366300 POWERCORD UC 電源コード
s8 VZ555600 POWERCORD 2m RT 電源コード
s8 V8012900 POWERCORD 2m K 電源コード
s8 V8366500 POWERCORD A 電源コード
s8 V8366600 POWERCORD B 電源コード
s8 V8366400 POWERCORD G 電源コード
9 CB072750 CORDSTOPPER SR‑4N‑4 コードストッパー 01
* 11 AAX32060 REARPANEL 356039 J リアパネル
* 11 AAX32070 REARPANEL 356043 UC リアパネル
* 11 AAX32100 REARPANEL 359113 RTK リアパネル
* 11 AAX32080 REARPANEL 356047 A リアパネル
* 11 AAX32090 REARPANEL 356048 BG リアパネル
12 AAX13610 MOLDCOVER 044183 モールドケース
13 AAX13520 CUSHIONC 044416 クッション
14 AAX09370 CUSHIONBUSH A143A0 084849 クッションブッシュ 01
15 AAX31050 COVER 352528 カバー 03
16 AAX31130 PACKING,MOLD 5x55 335431 パッキン
* 17 AAX31970 CUSHIONBUSH A3J7A0 331850 クッション
* 18 AAX31980 CUSHION 170x10x2 356049 クッション
* 19 AAX31990 CUSHION 335x10x2 356050 クッション
20 AAX13660 CUSHION,SWITCH 084851 RTK クッション、ＳＷ
21 AAX12120 BINDHEADTAPPINGSCREW 4x20MFZN2BL 021385 バインドＴＰネジ01
22 EP600190 BINDHEADB‑TITESCREW 3x8MFZN2BL バインドＢタイトネジ 01
23 EP600140 BINDHEADB‑TITESCREW 3x10MFZN2BL バインドＢタイトネジ 01
24 EG340190 BINDHEADB‑TITESCREW 4x8MFZN2BL バインドＢタイトネジ 01
25 EP600870 BINDHEADB‑TITESCREW 4x12MFC2BL バインドＢタイトネジ 01
ACCESSORIES 付属品
201 VT704200 SPEAKERCABLE 4.0m1pc J スピーカーケーブル 04
202 AAX13690 PINCABLE 1P3m1pc 019075 J ピンケーブル 05
203 V5982400 NONSKIDPAD 4pcs/set 滑止パッド 03
Schm
Ref. PARTNO. Description Remarks Markets 部 品 名 ランク

ABCDEFGH I J
1
2
3
4
5
6
7
YST-SW005
13 14
18
9
8
21
24
25
25
22
21
23
23
21
11
11
12
22
R, T, K models
SW4
20
13
14
15 16
16
22
22
5
7
6(1)
(2)
(3)
(4)
(5)
(6)
6
66
6
6
17
4
18
1
201 202
203
19
19
21
2
3
3-1
3-2
1-1
14
■EXPLODED VIEW/分解図 ■MECHANICAL PARTS/メカ部品
✻New Parts ＊新規部品（マーク#の部 品は、基板に含まれません）
* 1 AAX33090 CABINETASS'Y CH 360829 J キャビネットＡＳＳＹ
* 1 AAX33100 CABINETASS'Y CH 360830 UCRTKABG キャビネットＡＳＳＹ
* 1 AAX33110 CABINETASS'Y BL 360831 J キャビネットＡＳＳＹ
* 1 AAX33120 CABINETASS'Y BL 360832 UCRTABG キャビネットＡＳＳＹ
* 1 AAX33130 CABINETASS'Y SI 360833 UC キャビネットＡＳＳＹ
1‑1 AAX12120 BINDHEADTAPPINGSCREW 4x20MFZN2BL 021385 バインドＴＰネジ 01
* 2 X2323A00 DRIVER,WOOFER 16cm6Ω25W 356645 スピーカーユニット
* 3 AAX32220 FRONTGRILLEASS'Y CH 356538 グリルＡＳＳＹ
* 3 AAX32210 FRONTGRILLEASS'Y BL 356537 グリルＡＳＳＹ
* 3 AAX32230 FRONTGRILLEASS'Y SI 356539 グリルＡＳＳＹ
3‑1 V2192200 EMBLEM YAMAHA エンブレム 08
3‑2 VP161000 PUSHNUT SPN1.5 プッシュナット 01
4 AAX13600 VOLUMEKNOB 044179 ボリュームノブ 01
5 AAX31020 BUTTONPOWER 352529 ボタン／パワー 01
* 6 AAX31930 P.C.B.ASS'Y MAIN 356281 J ＰＣＢメイン
* 6 AAX31960 P.C.B.ASS'Y MAIN 356425 UC ＰＣＢメイン
* 6 AAX31940 P.C.B.ASS'Y MAIN 356282 RTK ＰＣＢメイン
* 6 AAX31950 P.C.B.ASS'Y MAIN 356283 ABG ＰＣＢメイン
*s7 AAX32110 POWERTRANSFORMER 356184 J 電源トランス
*s7 AAX32120 POWERTRANSFORMER 356186 UC 電源トランス
*s7 AAX32130 POWERTRANSFORMER 356187 RTK 電源トランス
*s7 AAX32140 POWERTRANSFORMER 356188 A 電源トランス
*s7 AAX32150 POWERTRANSFORMER 356189 BG 電源トランス
s8 V2723100 POWERCORD 2m J 電源コード 07
s8 V8366300 POWERCORD UC 電源コード
s8 VZ555600 POWERCORD 2m RT 電源コード
s8 V8012900 POWERCORD 2m K 電源コード
s8 V8366500 POWERCORD A 電源コード
s8 V8366600 POWERCORD B 電源コード
s8 V8366400 POWERCORD G 電源コード
9 CB072750 CORDSTOPPER SR‑4N‑4 コードストッパー 01
* 11 AAX32060 REARPANEL 356039 J リアパネル
* 11 AAX32070 REARPANEL 356043 UC リアパネル
* 11 AAX32100 REARPANEL 359113 RTK リアパネル
* 11 AAX32080 REARPANEL 356047 A リアパネル
* 11 AAX32090 REARPANEL 356048 BG リアパネル
12 AAX13610 MOLDCOVER 044183 モールドケース
13 AAX13520 CUSHIONC 044416 クッション
14 AAX09370 CUSHIONBUSH A143A0 084849 クッションブッシュ 01
15 AAX31050 COVER 352528 カバー 03
16 AAX31130 PACKING,MOLD 5x55 335431 パッキン
* 17 AAX31970 CUSHIONBUSH A3J7A0 331850 クッション
* 18 AAX31980 CUSHION 170x10x2 356049 クッション
* 19 AAX31990 CUSHION 335x10x2 356050 クッション
20 AAX13660 CUSHION,SWITCH 084851 RTK クッション、ＳＷ
21 AAX12120 BINDHEADTAPPINGSCREW 4x20MFZN2BL 021385 バインドＴＰネジ01
22 EP600190 BINDHEADB‑TITESCREW 3x8MFZN2BL バインドＢタイトネジ 01
23 EP600140 BINDHEADB‑TITESCREW 3x10MFZN2BL バインドＢタイトネジ 01
24 EG340190 BINDHEADB‑TITESCREW 4x8MFZN2BL バインドＢタイトネジ 01
25 EP600870 BINDHEADB‑TITESCREW 4x12MFC2BL バインドＢタイトネジ 01
ACCESSORIES 付属品
201 VT704200 SPEAKERCABLE 4.0m1pc J スピーカーケーブル 04
202 AAX13690 PINCABLE 1P3m1pc 019075 J ピンケーブル 05
203 V5982400 NONSKIDPAD 4pcs/set 滑止パッド 03
Schm
Ref. PARTNO. Description Remarks Markets 部 品 名 ランク

YST-SW005
15
10mm
HJ35
1/4W Type
5mm
HF85
1/6W Type
HF45
1/4W Type
Value 1/4W Type Part No. 1/6W Type Part No.
10 kΩHF45 7100 HF45 7100
11 kΩHF45 7110 HF45 7110
12 kΩHJ35 7120 HF85 7120
13 kΩHF45 7130 HF45 7130
15 kΩHF45 7150 HF45 7150
18 kΩHF45 7180 HF45 7180
22 kΩHF45 7220 HF45 7220
24 kΩHF45 7240 HF45 7240
27 kΩHJ35 7270 HF85 7270
30 kΩHF45 7300 HF45 7300
33 kΩHF45 7330 HF45 7330
36 kΩHF45 7360 HF45 7360
39 kΩHF45 7390 HF45 7390
47 kΩHF45 7470 HF45 7470
51 kΩHF45 7510 HF45 7510
56 kΩHF45 7560 HF45 7560
62 kΩHF45 7620 HF45 7620
68 kΩHF45 7680 HF45 7680
82 kΩHF45 7820 HF45 7820
91 kΩHF45 7910 HF45 7910
100 kΩHF45 8100 HF45 8100
110 kΩHF45 8110 HF45 8110
120 kΩHF45 8120 HF45 8120
150 kΩHF45 8150 HF45 8150
180 kΩHF45 8180 HF45 8180
220 kΩHJ35 8220 HF85 8220
270 kΩHF45 8270 HF45 8270
300 kΩHF45 8300 HF45 8300
330 kΩHF45 8330 HF45 8330
390 kΩHJ35 8390 HF85 8390
470 kΩHF45 8470 HF45 8470
560 kΩHJ35 8560 HF85 8560
680 kΩHJ35 8680 HF85 8680
820 kΩHJ35 8820 HF85 8820
1.0 MΩHF45 9100 HF45 9100
1.2 MΩHJ35 9120 ❊
1.5 MΩHJ35 9150 HF85 9150
1.8 MΩHJ35 9180 HF85 9180
2.2 MΩHJ35 9220 HF85 9220
3.3 MΩHJ35 9330 HF85 9330
3.9 MΩHJ35 9390 ❊
4.7 MΩHJ35 9470 HF85 9470
Value 1/4W Type Part No. 1/6W Type Part No.
1.0 ΩHJ35 3100 HF85 3100
1.8 ΩHJ35 3180 ❊
2.2 ΩHJ35 3220 HF85 3220
3.3 ΩHJ35 3330 HF85 3330
4.7 ΩHJ35 3470 HF85 3470
5.6 ΩHJ35 3560 HF85 3560
10 ΩHF45 4100 HF45 4100
15 ΩHJ35 4150 HF85 4150
22 ΩHF45 4220 HF45 4220
27 ΩHJ35 4270 HF85 4270
33 ΩHF45 4330 HF45 4330
39 ΩHJ35 4470 HF85 4390
47 ΩHF45 4470 HF45 4470
56 ΩHF45 4560 HF45 4560
68 ΩHF45 4680 HF45 4680
75 ΩHF45 4750 HF45 4750
82 ΩHF45 4820 HF45 4820
91 ΩHF45 4910 HF45 4910
100 ΩHF45 5100 HF45 5100
110 ΩHJ35 5110 HF85 5110
120 ΩHF45 5120 HF45 5120
150 ΩHF45 5150 HF45 5150
160 ΩHJ35 5160 ❊
180 ΩHF45 5180 HF45 5180
200 ΩHF45 5200 HF45 5200
220 ΩHF45 5220 HF45 5220
270 ΩHF45 5270 HF45 5270
330 ΩHF45 5330 HF45 5330
390 ΩHF45 5390 HF45 5390
430 ΩHF45 5430 HF45 5430
470 ΩHF45 5470 HF45 5470
510 ΩHF45 5510 HF45 5510
560 ΩHF45 5560 HF45 5560
680 ΩHF45 5680 HF45 5680
820 ΩHF45 5820 HF45 5820
910 ΩHF45 5910 HF45 5910
1.0 kΩHF45 6100 HF45 6100
1.2 kΩHF45 6120 HF45 6120
1.5 kΩHF45 6150 HF45 6150
1.8 kΩHF45 6180 HF45 6180
2.0 kΩHJ35 6200 HF85 6200
2.2 kΩHF45 6220 HF45 6220
2.4 kΩHJ35 6240 HF85 6240
2.7 kΩHF45 6270 HF45 6270
3.0 kΩHF45 6300 HF45 6300
3.3 kΩHF45 6330 HF45 6330
3.6 kΩHJ35 6360 HF85 6360
3.9 kΩHF45 6390 HF45 6390
4.7 kΩHF45 6470 HF45 6470
5.1 kΩHF45 6510 HF45 6510
5.6 kΩHF45 6560 HF45 6560
6.8 kΩHF45 6680 HF45 6680
8.2 kΩHF45 6820 HF45 6820
9.1 kΩHF45 6910 HF45 6910
Parts List for Carbon Resistors
❊: Not available
YST-SW005
