YEYIAN RAIDEN 750 Series User manual

PRODUCT REGISTRATION
Informatio n
and releases
Promotions
and update s
Giveaways
and gifts
WELCOME TO YEYIAN
A NEW LEVEL IN THE WORLD OF GAMING
You’re one of millions upon millions of gamers. You can be socially engaged, sporty, an
explorer, a soldier, a builder or a strategist. All of these archetypes require supernatural
reexes, powerful machines, consistency and a strong tolerance to being defeated
hundreds upon hundreds of times before the fun kicks in. Even so, there is something
unique that each game will require of you, excitement and disruption; a moment
where you control what happens next, that eeting feeling of intimidation, the play
that will set you apart from the rest. Every decision you take, your condence, your
passion and you determination to win will take you to a monumental Victory.
Choose big, don’t conform, and always keep moving forward.
Be part of the game.
Thank you for choosing us and welcome to our family.
Register your products to receive exclusive news and participate in our contests
and giveaways.
USA I MX I ES:
www.yeyiangaming.com

INTRODUCTION
Thank you for purchasing the YeYian Power Supply Raiden Series 750. This power
supply offers the best premium quality intended to meet the needs of the most
demanding PC gamers. YeYian Power Supply Raiden Series 750 is the best choice
to power next generation gaming systems.
SAFETY INFORMATION
WARNING:
This unit has no user-serviceable parts inside. Opening the casing presents a risk
of electrocution and will void the warranty. Yeyian will not be responsible for
any result of improper use, use for which the product was not intended, or use.
inconsistent with the warranty and this manual
(Also available at www.yeyiangaming.com)
FEATURES
STABLE POWER
The YeYian Power Supply Raiden Series 750 models have outstanding electrical
performance with ultra stable voltage and extremely clean outputs. This will
help to achieve the highest possible overclock and provide stability and reliability
to your components that offers eciency up to 85% at 40 degrees Celsius.
Over Voltage Protection
Over Power Protection
Short Circuit Protection
Under Voltage Protection
No Load Operation
Surge and Inrush Protection

INSTALLATION
1. Remove the power supply from its packaging.
2. Use the provided screws to install the power supply
into your computer case. NOTE: It is recommended
to install the power supply with the fan facing down.
However, if your case places the power supply at the
bottom of the case and there are no ventilation holes
there, it may be best to install the power supply with the
fan facing up for greater eciency and reliability.
3. Connect the 24-pin ATX cable to the motherboard.
NOTE: This power supply allows you to detach the four
right-most pins to make this connector into a 20-pin
connector. Under NO circumstances should you plug the
extra four-pin connector into your motherboard’s 4-pin
ATX12V or “P4” connector.Serious damage may occur.
4. Connect the 8-pin EPS12V cable(s) to the
motherboard.
One of the EPS12V connectors can be split to form a
4-pin ATX12V connector if your board lacks an EPS12V
connector.
5. Connect the 6/8-pin PCIe cables to your graphics
card(s).NOTE: Do not attempt to plug an 8-pin PCIe
cable into a 6-pin connector without rst detaching the
two extra pins.
6. Connect the SATA cables to your system’s drives (hard
drives, solid state drives, and optical drives). If your
motherboard supports additional PCIe power delivery
via SATA connector, connect a SATA cable to your
motherboard as well.

7. Connect the peripheral “molex” connectors to the
power supply and your fans, legacy hard drives, and
other devices.
8. Connect the AC power cord to your power supply
and to the wall, and turn the power switch to the ON
position.

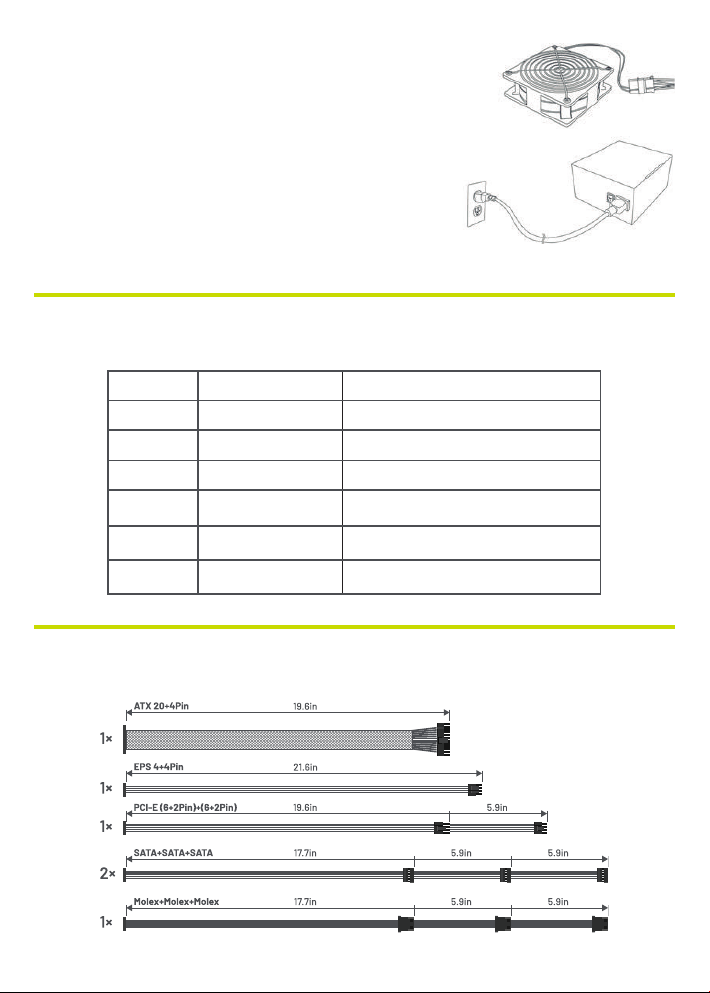

CABLE CONFIGURATION
750W
Connector Cable Length
Cable 1 ATX 20 + 4PIN (1) 19.6”
Cable 2 EPS 4 + 4PIN (1) 21.6”
Cable 3 PCI-E 6 + 2 PIN (2) 19.6” + 5.9”
Cable 4 SATA (3) 17.7” + 5.9” + 5.9”
Cable 5 SATA (3) 17.7” + 5.9” + 5.9”
Cable 6 MOLEX (3) 17.7” + 5.9” + 5.9”
CABLE LISTING

CONNECTOR LISTING
SPECIFICATIONS
Input 100Vac - 240Vac 50/60Hz 10A
DC Output +3.3V +5V +12V -12V +5VSB
Max. Current 16A 20A 60A 0.3A 2A
Max. Power 103W 720W 3.6W 10W
Total Power 750W

TE DAMOS LA BIENVENIDA A YEYIAN
UN NUEVO ESTÁNDAR EN GAMING DE NIVEL MUNDIAL
Ahora formas parte de la comunidad de millones de gamers en el mundo. Puedes
ser sociable, deportista, o tener espíritu guerrero, explorador, constructor o
estratega. Todas de estas facultades requieren reejos sobrenaturales, máquinas
poderosas, consistencia y una fuerte tolerancia a sufrir cientos de derrotas a
manos de otros jugadores antes de que comiences a divertirte. Pero hay algo único
que cada juego requerirá de ti, ya sea disruptivo y emocionante; un momento que
te permite controlar lo que sucede a continuación; el milisegundo en el que sientes
la intimidación, en el cual harás la jugada que te diferenciará del resto. Tu decisión
en ese momento, tu conanza, tu pasión, y tu determinación de vencer, te llevará a
una monumental Victoria.
Elige en grande, no te conformes y siempre sigue adelante.
Únete al juego.
Gracias por elegirnos y bienvenido a nuestra familia.
Al registrar tus productos, podrás disfrutar de noticias exclusivas, concursos y
regalos.
USA I MX I ES:
www.yeyiangaming.com
REGISTRO DE PRODUCTO
Informació n
y lanzamientos
Promocione s
y actualizacióne s
Giveaways
y regalos

INTRODUCCIÓN
Gracias por comprar el Yeyian Power Supply Raiden 750. Esta fuente de
alimentación ofrece la mejor calidad premium destinada a satisfacer las
necesidades de los PC gamers más exigentes. La fuente de poder Raiden 750 es
la mejor opción para alimentar la nueva generación de sistemas gaming.
INFORMACIÓN DE SEGURIDAD
PRECAUCIÓN:
Esta unidad no contiene partes útiles dentro para usuario. Al abrir la carcasa
presenta un riesgo de electrocución y anulará la garantía. Yeyian no será
responsable de ningún resultado de un uso inadecuado, un uso para el que el
producto no haya sido diseñado, o un uso inconsistente con la garantía y este
manual (también disponible en www.yeyiangaming.com)
CARACTERÍSTICAS
POTENCIA ESTABLE
Los modelos YeYian Power Supply Raiden Series 750 tienen un rendimiento
eléctrico sobresaliente con voltaje ultra estable y salidas extremadamente
limpias. Esto ayudará a lograr el overclock más alto posible y proporcionar
estabilidad y conabilidad a sus componentes que ofrece una eciencia de hasta
85% a 40 grados Celsius.
Proteccion al sobrevoltaje
Sobre protección de energía
Protección contra cortocircuitos
Protección contra bajo voltaje
Operación sin carga
Protección contra sobretensiones e irrupción

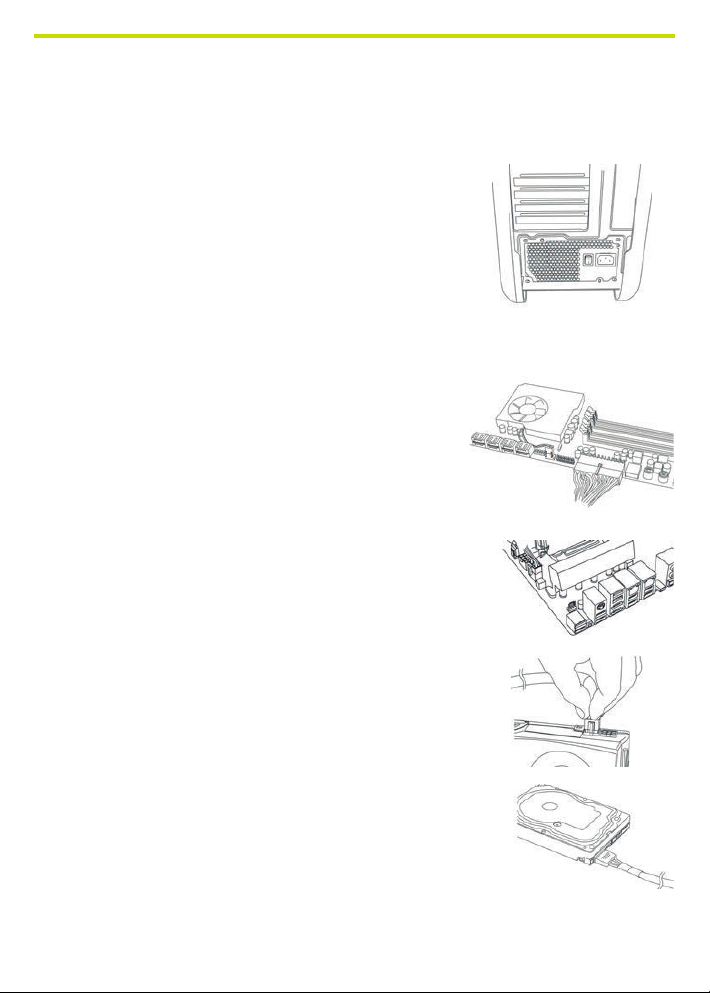

INSTALACIÓN
1. Retire la Fuente de Alimentación de su embalaje.
2. Use los tornillos provistos para instalar la fuente de
alimentación en la carcasa de la computadora. NOTA:
Se recomienda instalar la fuente de alimentación con
el ventilador hacia abajo. Sin embargo, en el caso de
que quiera colocar la fuente de alimentación en la
parte inferior de la carcasa de la computadora y no hay
agujeros de ventilación allí, sería mejor instalar la fuente
de alimentación con el ventilador hacia arriba para
mayor eciencia y abilidad.
3. Conecte el cable ATX de 24 pines a la placa base.
NOTA: Esta fuente de alimentación le permite
desconectar los cuatro pines derechos para hacer este
conector en un conector de 20 pines. Bajo ninguna
circunstancia debe conectar el extra cuatro-pin
conector en tu tarjeta madre de 4 pines ATX 12V o
conector“P4”. Un daño serio puede ocurrir.
4. Conecte el cable(s) 8-pin EPS 12V a la placa base.
Uno de los conectores EPS 12V se puede dividir para
formar un conector 4-pin ATX 12V si tu tarjeta carece un
conector EPS 12V.
5. Conecte los cables 6/8-pin PCIe a tu tarjeta gráca
NOTA: No intente enchufar un cable PCIe de 8 pines en
un conector de 6 pines sin separar primero los dos pines
adicionales.
6. Conecte los cables SATA a las unidades de su sistema
(discos duros, unidades de estado sólido y unidades
ópticas). Si su placa base admite energía PCIe adicional
vía conector SATA, conecte un cable SATA a tu placa
base también.

7. Conecte los conectores periféricos “molex” a la
corriente suministro y sus ventiladores, discos duros
heredados y otros dispositivos.
8. Conecte el cable de alimentación de CA a su fuente
de alimentación y a la corriente, y poner el interruptor
de encendido en la posición ON

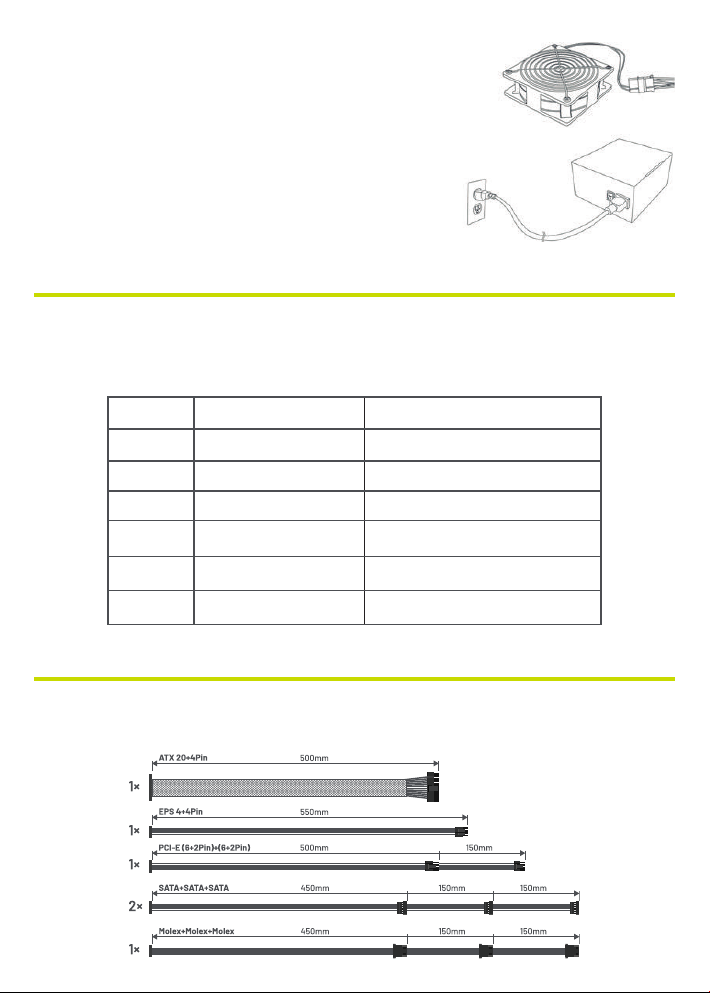

CONFIGURACIÓN DE CABLE
750W
Conector Longitud del cable
Cable 1 ATX 20 + 4PIN (1) 500mm
Cable 2 EPS 4 + 4PIN (1) 550mm
Cable 3 PCI-E 6 + 2 PIN (2) 500 + 150mm
Cable 4 SATA (3) 450 + 150 + 150mm
Cable 5 SATA (3) 450 + 150 + 150mm
Cable 6 MOLEX (3) 450 + 150 + 150mm
LISTADO DE CABLE

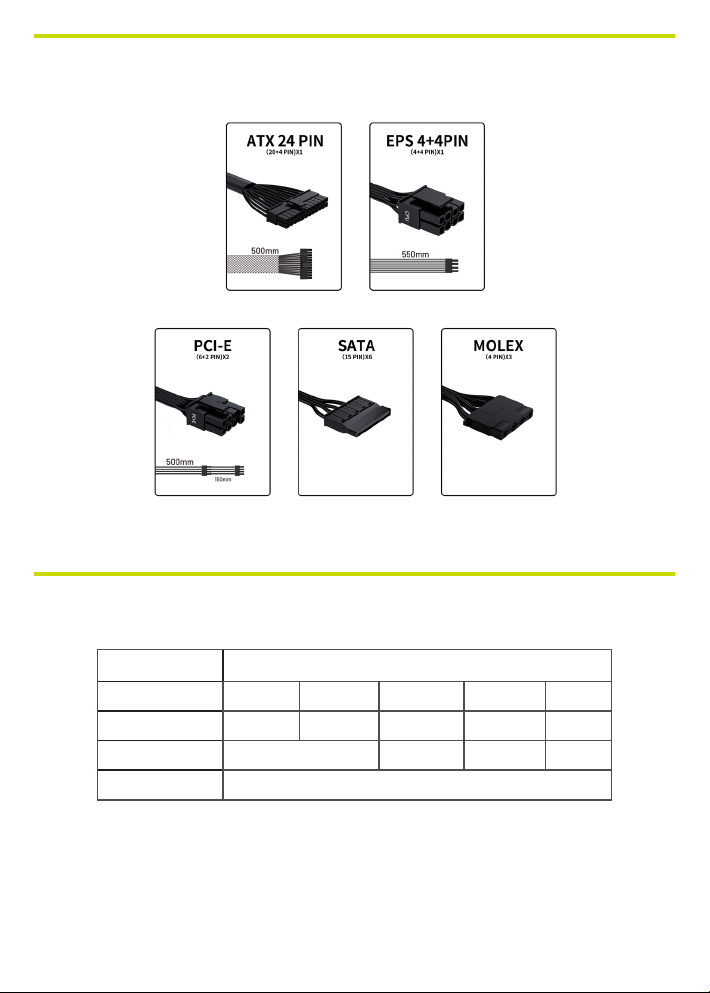

LISTADO DE CONECTORES
ESPECIFICACIONES
Entrada 100Vca - 240Vca 50/60Hz 10A
Salida CC +3.3V +5V +12V -12V +5VSB
Corriente Máx. 16A 20A 60A 0.3A 2A
Energía Máx. 103W 720W 3.6W 10W
Energía Total 750W
