YORKVILLE ELITE EP2204 User manual

PROCESSORS
OWNER’S MANUAL
MANUAL de L’UTILISATEUR
Yorkville
EP350
PROFESSIONAL BALANCED SOUND PROCESSING SYSTEMPOWER CLIP A CLIP B
Yorkville
EP600
PROFESSIONAL BALANCED SOUND PROCESSING SYSTEM
PROFESSIONAL BALANCED SOUND PROCESSING SYSTEM
POWER CLIP A CLIP B
Yorkville
EP508
PROFESSIONAL BALANCED SOUND PROCESSING SYSTEMPOWER CLIP A CLIP B
Yorkville
EP2204
PROFESSIONAL BALANCED SOUND PROCESSING SYSTEMPOWER CLIP A CLIP B
Yorkville
TYPE: EP160

INSTRUCTIONS PERTAINING TO A RISK
OF FIRE, ELECTRIC SHOCK,
OR INJURY TO PERSONS.
CAUTION:
TO REDUCE THE RISK OF ELECTRIC SHOCK, DO
NOT REMOVE COVER (OR BACK).
NO USER SERVICEABLE PARTS INSIDE.
REFER SERVICING TO QUALIFIED
SERVICE PERSONNEL.
Read Instructions:
The
Owner’s Manual
should be read and understood
before operation of your unit. Please, save these
instructions for future reference.
Packaging:
Keep the box and packaging materials, in case the unit
needs to be returned for service.
Warning:
When using electric products, basic precautions should
always be followed, including the following:
Power Sources:
Your unit should be connected to a power source only of the
voltage specified in the owners manual or as marked on the unit.
This unit has a polarized plug. Do not use with an extension cord or
receptacle unless the plug can be fully inserted. Precautions should
be taken so that the grounding scheme on the unit is not defeated.
Hazards:
Do not place this product on an unstable cart, stand, tripod, bracket or
table. The product may fall, causing serious personal injury and serious
damage to the product. Use only with cart, stand, tripod, bracket, or table
recommended by the manufacturer or sold with the product. Follow the
manufacturer’s instructions when installing the product and use mounting
accessories recommended by the manufacturer.
The apparatus should not be exposed to dripping or splashing
water; no objects filled with liquids should be placed on the
apparatus.
Terminals marked with the “lightning bolt” are hazardous live;
the external wiring connected to these terminals require installation
by an instructed person or the use of ready made leads or cords.
No naked flame sources, such as lighted candles, should be
placed on the apparatus.
Power Cord:
The AC supply cord should be routed so that it is unlikely that it will
be damaged. If the AC supply cord is damaged DO NOT
OPERATE THE UNIT.
Service:
The unit should be serviced only by qualified service personnel.
INSTRUCTIONS RELATIVES AU RISQUE
DE FEU, CHOC ÉLECTRIQUE, OU
BLESSURES AUX PERSONNES.
AVIS:
AFIN DE REDUIRE LES RISQUE DE CHOC ELECTRIQUE,
N’ENLEVEZ PAS LE COUVERT (OU LE PANNEAU
ARRIERE). NE CONTIENT AUCUNE PIECE REPARABLE
PAR L’UTILISATEUR.
CONSULTEZ UN TECHNICIEN QUALIFIE
POUR L’ENTRETIENT.
Veuillez lire le manuel:
Il contient des informations qui devraient êtres comprises avant
l’opération de votre appareil. Conservez S.V.P. ces instructions
pour consultations ultérieures
Emballage:
Conservez la boite au cas ou l’appareil devait être
retourner pour réparation.
Attention:
Lors de l’utilisation de produits électrique,
assurez-vous d’adhérer à des précautions de bases
incluant celle qui suivent:
Alimentation:
L’appareil ne doit être branché qu’à une source d’alimentation
correspondant au voltage spécifié dans le manuel ou tel qu’indiqué
sur l’appareil. Cet appareil est équipé d’une prise d’alimentation
polarisée. Ne pas utiliser cet appareil avec un cordon de
raccordement à moins qu’il soit possible d’insérer complètement les
trois lames. Des précautions doivent êtres prises afin d’eviter que le
système de mise à la terre de l’appareil ne soit désengagé.
Risque:
Ne pas placer cet appareil sur un chariot, un support, un trépied ou une
table instables. L’appareil pourrait tomber et blesser quelqu’un ou subir des
dommages importants. Utiliser seulement un chariot, un support, un trépied
ou une table recommandés par le fabricant ou vendus avec le produit.
Suivre les instructions du fabricant pour installer l’appareil et utiliser les
accessoires recommandés par le fabricant.
Il convient de ne pas placer sur l’appareil de sources de flammes
nues, telles que des bougies allumées.
L’appeil ne doit pas être exposé à des égouttements d’eau ou des
éclaboussures et qu’aucun objet rempli de liquide tel que des vases
ne doit être placé sur l’appareil.
Les dispositifs marqués d’une symbole “d’éclair” sont des parties
dangereuses au toucher et que les câblages extérieurs connectés à
ces dispositifs de connection extérieure doivent être effectivés par un
opérateur formé ou en utilisant des cordons déjà préparés.
Cordon d’alimentation:
Évitez d’endommager le cordon d’alimentation. N’UTILISEZ PAS
L’APPAREIL si le cordon d’alimentation est endommagé.
Service:
Consultez un technicien qualifié pour l’entretien de votre appareil.
IMPORTANT SAFETY INSTRUCTIONS
safety-4v0.pdf 04/29/03

1
DESIGNED & MANUFACTURED BY
YORKVILLE SOUND
TORONTO, CANAD A
SUBWOOFER
Balanced Output
SUBWOOFER
Balanced Output
FULL RANGE MODE
Balanced Output
Low LowHigh High
Full
Full
Balanced
Input
BI-AMP MODE
Balanced
Outputs
FULL RANGE MODE
Balanced Output
BI-AMP MODE
Balanced
Outputs
Balanced
Input
CHANNEL BCHANNEL A
Playback
Live
Bi-Amp
Full Range
CROSSOVER CROSSOVER
EP1004
Yorkville
B
A
In Out
Subwwofer Mode
In Out
Subwwofer Mode
90Hz
100Hz
115Hz
135Hz
150Hz
•
• •
• •
90Hz
100Hz
115Hz
135Hz
150Hz
•
• •
• •
120VAC 60Hz 5VA AVERAGE
LR 21877
230V 50Hz 5VA AVERAGE
EP350, EP378, EP400, EP508, EPM508, EP1004, EP2104, EP2204*
SUBWOOFER
Balanced Output
SUBWOOFER
Balanced Output
FULL RANGE MODE
Balanced Output
Low LowHigh High
Full
Full
Balanced
Input
BI-AMP MODE
Balanced
Outputs
FULL RANGE MODE
Balanced Output
BI-AMP MODE
Balanced
Outputs
Balanced
Input
CHANNEL BCHANNEL A
CROSSOVER CROSSOVER
EP418
Yorkville
B
A
In Out
Subwwofer Mode
In Out
Subwwofer Mode
90Hz
100Hz
115Hz
135Hz
150Hz
•
• •
• • 90Hz
100Hz
115Hz
135Hz
150Hz
•
• •
• •
120VAC 60Hz 5VA AVERAGE
LR 21877
230V 50Hz 5VA AVERAGE
EP368, EP418, EP704/804***
DESIGNED & MANUFACTURED BY
YORKVILLE SOUND • TORONTO, CANADA
Playback
Live
Bi-Amp 5 mSec Delay
Full Range 10 mSec Delay
TYPE: EP160
1v0
In Out
Subwoofer Mode
InOut
Subwoofer Mode
Playback
Live
Bypass
5 mSec Delay
DESIGNED & MANUFACTURED BY
YORKVILLE SOUND • TORONTO, CANADA
SUBWOOFER
Balanced Output SUBWOOFER Balanced Output
FULL RANGE
Balanced Output
Balanced
Input
FULL RANGE
Balanced Output
Balanced
Input
CHANNEL BCHANNEL A
CROSSOVER CROSSOVER
B
A
90Hz
100Hz
115Hz
135Hz
150Hz
•
• •
• •
90Hz
100Hz
115Hz
135Hz
150Hz
•
• •
• •
120VAC 60Hz 6VA AVERAGE
LR 21877
EP210 ****
SUBWOOFER
Balanced Output SUBWOOFER Balanced Output
FULL RANGE MODE
Balanced Output
Low LowHigh High
Full
Full
Balanced
Input
BI-AMP MODE
Balanced
Outputs
FULL RANGE MODE
Balanced Output
BI-AMP MODE
Balanced
Outputs
Balanced
Input
CHANNEL BCHANNEL A
CROSSOVER CROSSOVER
EP1215
Yorkville
B
A
In Out
Subwwofer Mode
In Out
Subwwofer Mode
90Hz
100Hz
115Hz
135Hz
150Hz
•
• •
• • 90Hz
100Hz
115Hz
135Hz
150Hz
•
• •
• •
120VAC 60Hz 5VA AVERAGE
LR 21877
230V 50Hz 5VA AVERAGE
EP152, EP1215, EP2152, EP215 ***
DESIGNED & MANUFACTURED BY
YORKVILLE SOUND • TORONTO, CANADA
Playback
Live
Bi-Amp Bypass
Full Range 5 mSec Delay
EP2104
DESIGNED & MANUFACTURED BY
YORKVILLE SOUND
TORONTO, CANADA
In Out
Subwoofer Mode
InOut
Subwoofer Mode
120VAC 60Hz 6VA AVERAGE
230V 50Hz 6VA AVERAGE
Playback
Live
LR 21877
SUBWOOFER
Balanced Output SUBWOOFER Balanced Output
FULL RANGE
Balanced Output
Balanced
Input
FULL RANGE
Balanced Output
Balanced
Input
CHANNEL BCHANNEL A
CROSSOVER CROSSOVER
B
A
90Hz
100Hz
115Hz
135Hz
150Hz
•
• •
• •
90Hz
100Hz
115Hz
135Hz
150Hz
•
• •
• •
Yorkville
EP10, EP160, EP600**
EP160
EP210
Introduction
Élite speaker systems have been designed to answer a variety of demands from projecting live music to accu-
rately reproducing recorded program music. The élite stereo processor is an essential part of this versatility. It
optimizes the performance of the élite enclosures by performing a variety of functions as proper crossover points,
equalization, subsonic protection and hum rejection. The stereo processor is placed in-between your audio
source and the power amplifier. The processing should be done just prior to the amplification stage. Its output
jacks should be connected to separate amplifiers, or amplifier channels, to power each cabinet. Crossover
points for the full-range and bi-ampable enclosures have been factory optimized (table 1). A user-adjustable
Subwoofer Crossover frequency control is provided. Suggested settings are listed on table 2, as well as provided
by a label located on the side of the élite stereo processor. Using the IN/OUT push-button the Subwoofer can
be disabled. In Full-Range mode (Bi-Ampable processors), only the processor’s Low frequency outputs would
be connected to the amp inputs - they provide the full-range signal. Switches select between Live/Playback, Bi-
amp/Full-Range and Subwoofer In/Out modes. Connections are made via balanced T.R.S. ¼ inch phone jacks
in the 120V models or XLR for 230V models. XLR versions can be custom-ordered on the 120V version,
Live/Playback Push-Button
The Live preset position increases the presence in the
vocal region by controlling the boost around 1.8 kHz.
The Playback position is used for pre-recorded tracks
and provides a flat frequency response. The differences
in performance are subtle; either setting will work for
both functions — i.e. you’re not required to change
settings when going from recorded program to live pro-
gram.
Bi-Amp/Full Range* Push-Button
The Bi-Amp mode turns the élite stereo processor into
an active crossover. The signals driving the power
amplifiers are optimized for the appropriate level for
the horn and low frequency driver(s). Two amplifiers
are required to drive two-way enclosures. The gain
level for the HF horn drivers have been factory preset
to be used with one side of an amplifier, with a gain
range of 29 dB like the Yorkville AP800. The woofer’s
level has been preset for use with one side of an
amplifier with a gain range of 39 db (e.g. a Yorkville
AP4040/AP4020 or a Yorkville A4.4). Enclosures that
use 12 inch, or smaller, drivers should use one side of
an amplifier that has a gain range of 33 dB like the
Yorkville AP2020. Following these guidelines ensures
your system will have a flat frequency response. The
bi-ampable élite enclosure must also be configured

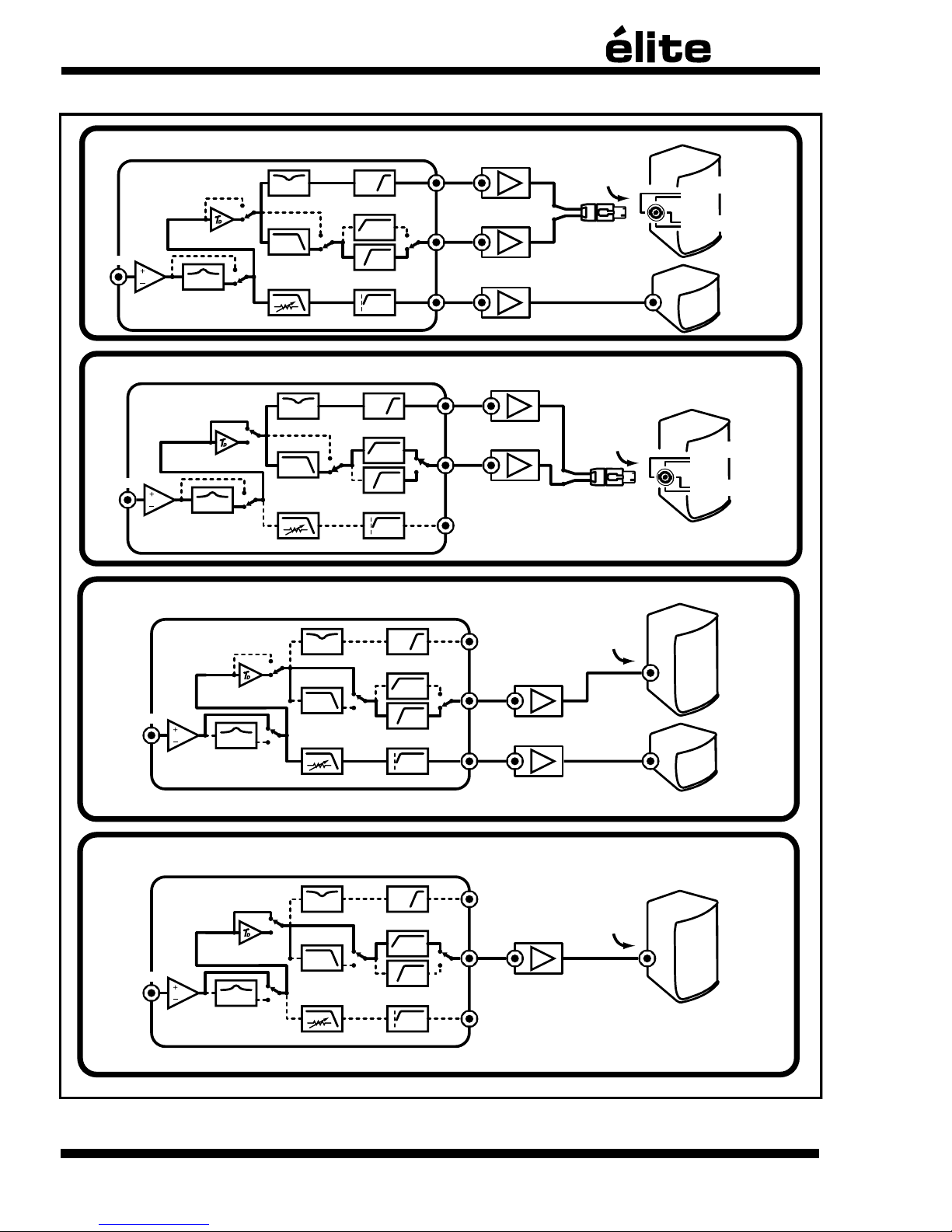

for bi-amp operation. (See figures 3 and 4.)
The Full Range mode enhances low frequency
response and allows the cabinet’s internal crossover
to operate. If the Full-Range mode is selected, the
Low frequency outputs of the processor will supply an
optimized full-range signal and should be connected
directly to the amplifier’s inputs. Only one amplifier will
be required to drive the enclosure. The bi-ampable
élite enclosure must also be set to the Full-Range posi-

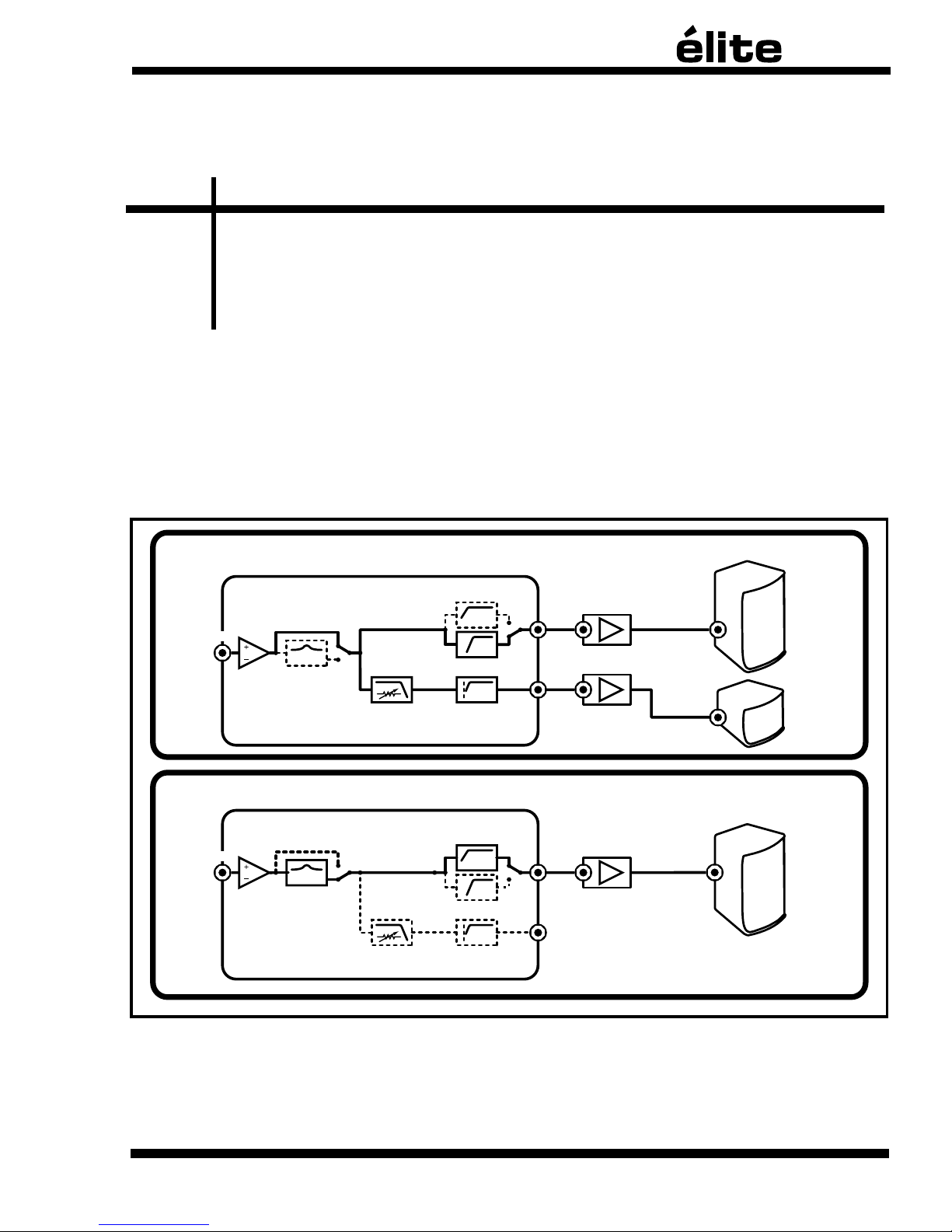

tion for full-range operation. See figures 1 and 2.
Note: These examples of system setups do not mention
subwoofers. The addition of a subwoofer to the system will
require another power amplifier.
Full Range Output**
The Full-Range output enhances the Low frequency
response while still utilizing the internal crossover on the
élite cabinet. The full-range outputs of the processor
supply optimized full-range signal and should be con-
nected directly to the power amplifier input. See fig-
ures 9 and 10.

2
A.P.P.S.
5 mSec, 10 mSec Delay***
Proper time alignment of the system is achieved by
selecting the Bypass, 5 or 10 mSec Delay (All Pass
Phase Shifter). In conjunction with the proper subwoof-
er cutoff frequency (see tables 1 & 2), the L-Series and
the E-Series output is aligned with the Subwoofer. This
minimizes the anomalies caused by phase cancella-
tion and helps achieve the best quality sound.
Subwoofer Mode In/Out
The Subwoofer Mode push-button enables (IN posi-
tion) the connection of an amplifier for driving a sub-
woofer. The processor factory presets allow one side
of a Yorkville AP4040 or A4.4 (gain range of 39 dB) to
be used for a flat frequency response. There are a
variety of subwoofers in the élite line to choose from,
contact your local Yorkville dealer for proper match-
ing of full-range cabinets with subwoofers.
When the Subwoofer Mode push-button is in the
OUT position, the cut-off frequency of the woofer(s)
are lowered to accommodate the enclosure when
using a subwoofer. It automatically optimizes subsonic
cut-off and equalization of the lower portion of the
woofer’s frequency response.
Note: in either position, the Subwoofer Balanced Output of
the processor is always enabled — for applications where
applicable. Refer to figures 1 through 14 for suggested hook
ups,
Adjustable Crossover Control
The adjustable Crossover control accommodates all
of Yorkville’s subwoofers by providing a variable upper
cutoff frequency optimized for the drivers (refer to cor-

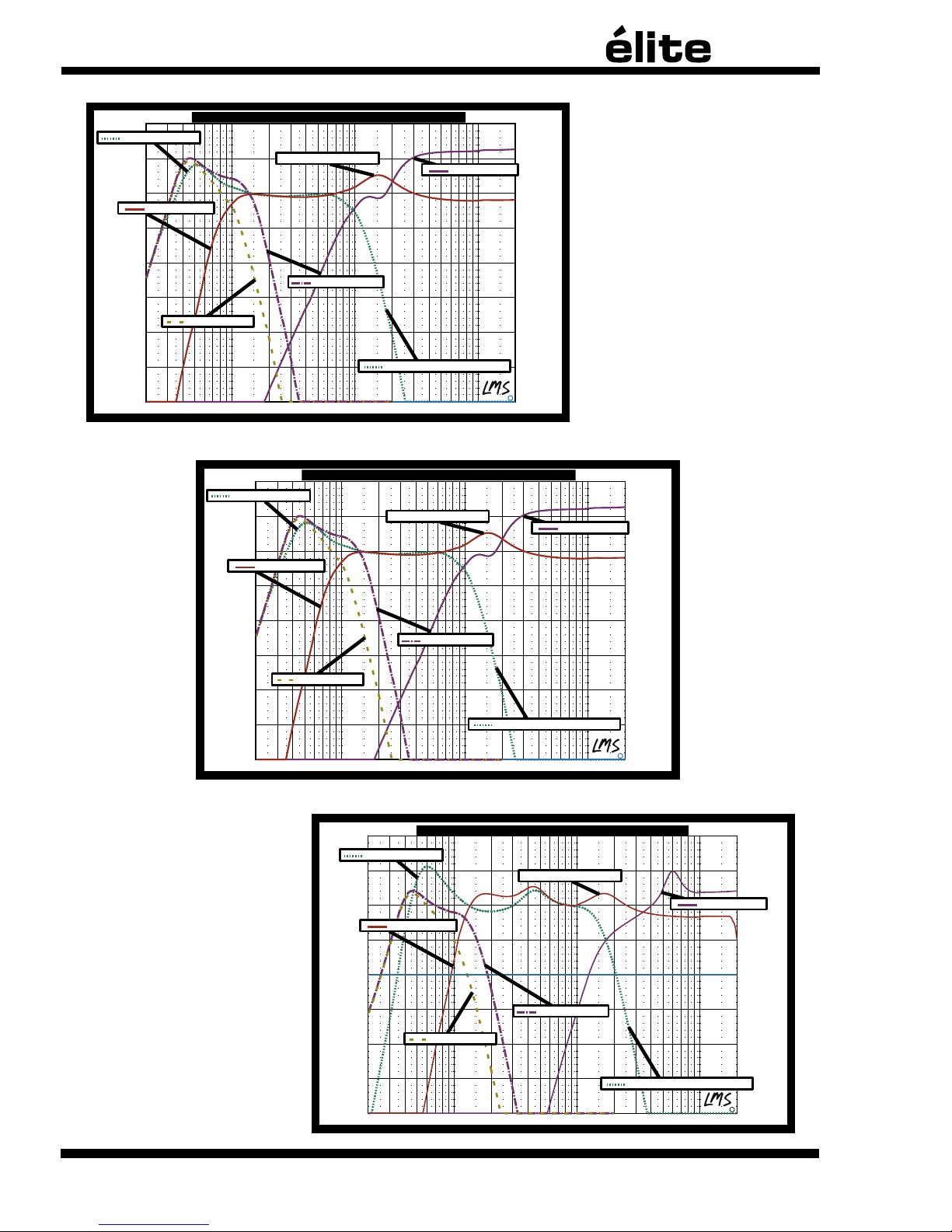

responding curves for your élite processor as shown
in the Graph Section). This allows control of the cross-
over point between the subwoofer and woofer. The
Crossover control can be set according to a list locat-
ed on the side of the processor and in the back pages
of manual. If you’re using some other subwoofer you
have to adjust it by ear.
Notes on Hum and Noise
Reduction
Over the years, designers at Yorkville have been
developing circuits that greatly reduce our products’
susceptibility to hum and buzz. These circuits require
the use of the proper balanced shielded cables to
work. Balanced ¼ inch T.R.S. to T.R.S. (Tip/Ring/Sleeve)
cables are correct for use with élite processors, XLR to
XLR for 230V versions). The processors, and most other
Yorkville products, will reject some noise even when
you are using unbalanced patch cables. To be sure
of maximum noise rejection always use balanced
cables.
What if your amplifier, or mixer, does not have
balanced inputs (or outputs)? These processors have
an exclusive Yorkville feature called Remote Ground
Reference. This feature provides the noise rejection
approaching a balanced circuit (even when the unit
at the other end is unbalanced). In many cases, using
a balanced (T.R.S. ¼ inch) cable will work, if it doesn’t,
try the following… Assuming the mixer or power ampli-
fier has mono ¼ inch jacks, rig a custom balanced
patch cable by replacing the T.R.S. plug on one
end (not the Yorkville processor end) with a regular
mono1/4 inch phone plug. Connect the hot (from tip
of T.R.S. or pin 2 of XLR) to the tip of the mono plug.
Now twist the unused center lead (from ring of T.R.S.
or XLR pin 3) and the ground shield together (solder
them to the phone plug’s ground lug. Identify the
cable with tape on the plug that has been modified.
Wiring Tip / Ring / Sleeve Cables: Balanced cables should be wired Tip/Ring/Sleeve using cable with 2 conductors plus a
shielded ground to connect the sleeves of the ¼ inch connectors. Cables with an XLR connector on one end and ¼ inch
connectors on the other should be wired as shown below:
Tip – XLR pin 2 • Ring – XLR pin 3 • Sleeve (ground) – XLR pin 1

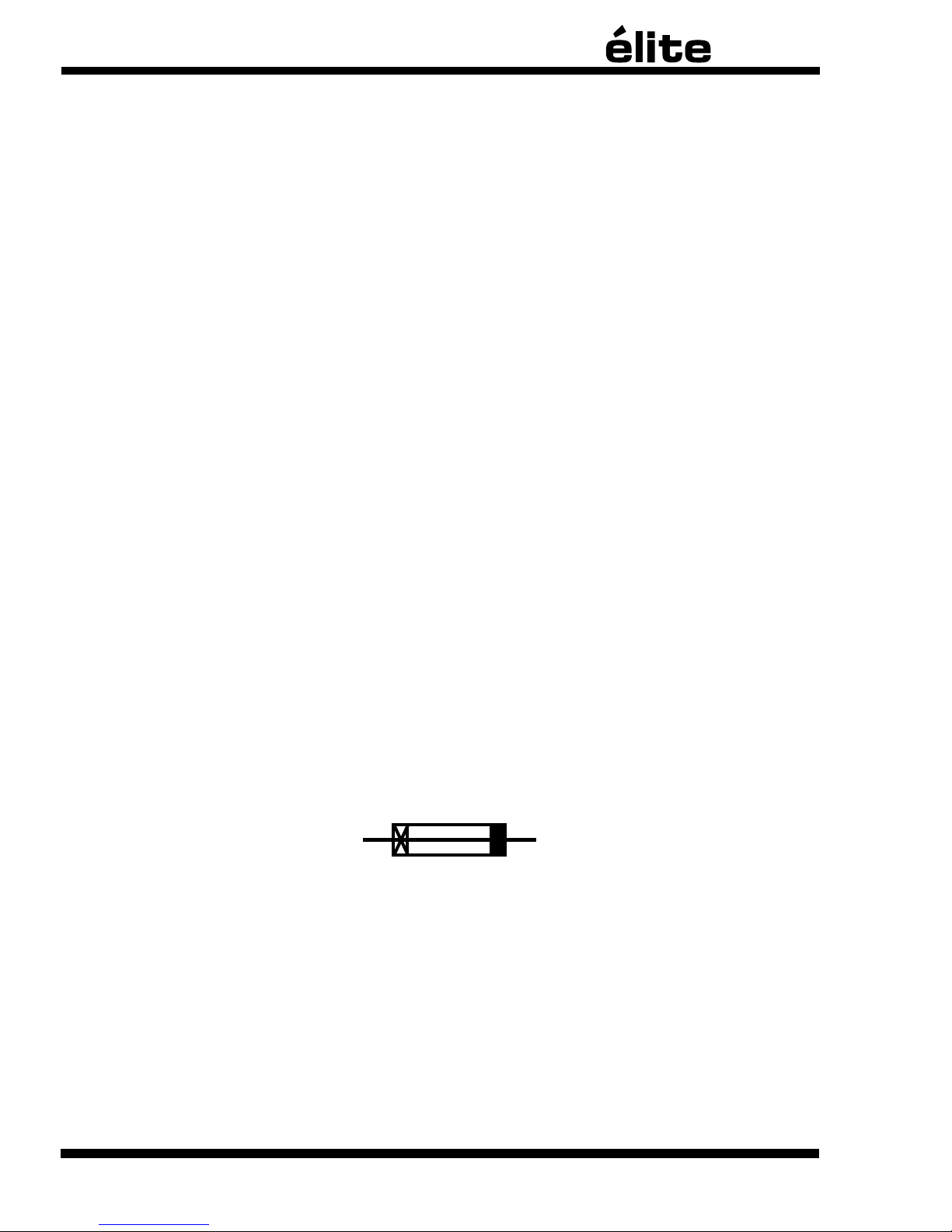

Internal Fuse
This unit should only be serviced by Qualified Service Personnel.
Risk of Electric Shock DO NOT OPEN!
CAUTION: FOR CONTINUED PROTECTION AGAINST FIRE HAZARD, REPLACE ONLY WITH SAME VALUE 0.1A SloBlo, 125V FUSE for
120V-130V or T 0,1 A FUSE for 230-250V UNITS.
ATTENTION: REMPLACER UNIQUEMENT PAR UN FUSIBLE DE MEME TYPE ET DE A, FUSEBLE 0.1 A Slo Blo / 125V POUR OPÉRATION
120V-130V • FUSEBLE 0,1 A POUR OPÉRATION 230V-250V

3
Bi-Amp Crossover frequency
ep10 ep152 ep160 ep210 ep350 ep368 ep378 ep400 ep418
NA 1.6 kHz NA NA 1.4 kHz 200 Hz 2 kHz 1.4 khz 250 H
z
ep508 epm508 ep600 ep704/804 ep1004 ep215 ep1215 ep2152 ep2204
1.4 kHz 800 Hz N/A 225 H
z
1.2 kHz 1.8 kHz 1.5 kHz 1.0kHz 1.0 kHz
Suggested Crossover Settings
ep10 ep152 ep160 ep210 ep350 ep368 ep378 ep400 ep418
LS608 115 Hz 115 Hz 115 Hz 125 Hz 115 Hz 120 Hz 135 Hz 100 Hz 115 Hz
LS808 115 Hz 120 Hz 115 Hz 120 Hz 115 Hz 125 Hz 115 Hz 135 Hz 120 Hz
LS908 115 Hz 115 Hz*** 115 Hz 110 Hz*** 135 Hz* 110 Hz** 115 Hz 115 Hz 115 Hz**
LS1004 135 Hz 125 Hz 135 Hz 115 Hz 90 Hz 120 Hz 135 Hz 135 Hz 120 Hz
LS1208 115 Hz 110 Hz*** 115 Hz 115 Hz*** 115 Hz* 125 Hz** 115 Hz 120 Hz 135 Hz**
UCS1 90 H
z
90 Hz*** 90 H
z
90 Hz*** 90 H
z
90 Hz*** 90 H
z
90 H
z
90 Hz***
* invert phase of sub for optimum performance
** Use 10 mSec A.P.P.S. Delay Setting
*** Use 5 mSec A.P.P.S. Delay Setting
Suggested Crossover Settings
ep508 epm508 ep600 ep704/804 ep1004 ep215 ep1215 ep2152 ep2204
LS608 90 Hz 115 Hz 135 Hz 115 Hz* 100 Hz 110 Hz 115 Hz*** 115 Hz 115 Hz
LS808 115 Hz 115 Hz 100 Hz 115 Hz* 115 Hz 115 Hz 120 Hz 100 Hz 100 Hz
LS908 135 Hz 115 Hz 115 Hz 100 Hz 100 Hz* 100 Hz*** 115 Hz*** 100 Hz* 100 Hz*
LS1004 135 Hz 135 Hz 135 Hz 120 Hz 120 Hz 115 Hz 120 Hz 115 Hz 115 Hz
LS1208 115 Hz 115 Hz 100 Hz 100 Hz 100 Hz* 100 Hz*** 115 Hz*** 100 Hz* 100 Hz*
UCS1 90 H
z
90 H
z
90 H
z
90 H
z
90 H
z
90 Hz*** 90 Hz*** 90 H
z
90 H
z
* invert phase of sub for optimum performance
** Use 10 mSec A.P.P.S. Delay Setting
*** Use 5 mSec A.P.P.S. Delay Setting
tables 1 & 2
SPECIFICATIONS
Variable Crossover frequencies
with Subwoofe
r
90 - 150 Hz
Distortion <0.01%
Signal to Noise >100 dB
Maximum Output Level @ 1kHz 8 Vrms, 20 dBu
Clip LED Activation Level @ 1kHz 5 Vrms, 16 dBu
Maximum Input Level 3.4 Vrms, 12.5 dBm
Subwoofer OUT @ 90 Hz
Maximum Input Level 4 Vrms, 13.5 dBm
Subwoofer IN @ 50 Hz
Power Consumption 50 mA
Weight 6 lbs / 2.75 kg

4
DESIGNED & MANUFACTURED BY
YORKVILLE SOUND
TORONTO, CANAD A
SUBWOOFER
Balanced Output
SUBWOOFER
Balanced Output
FULL RANGE MODE
Balanced Output
Low LowHigh High
Full
Full
Balanced
Input
BI-AMP MODE
Balanced
Outputs
FULL RANGE MODE
Balanced Output
BI-AMP MODE
Balanced
Outputs
Balanced
Input
CHANNEL BCHANNEL A
Playback
Live
Bi-Amp
Full Range
CROSSOVER CROSSOVER
EP1004
Yorkville
B
A
In Out
Subwwofer Mode
In Out
Subwwofer Mode
90Hz
100Hz
115Hz
135Hz
150Hz
•
• •
• • 90Hz
100Hz
115Hz
135Hz
150Hz
•
• •
• •
120VAC 60Hz 5VA AVERAGE
LR 21877
230V 50Hz 5VA AVERAGE
EP350, EP378, EP400, EP508, EPM508, EP1004, EP2104, EP2204*
SUBWOOFER
Balanced Output
SUBWOOFER
Balanced Output
FULL RANGE MODE
Balanced Output
Low LowHigh High
Full
Full
Balanced
Input
BI-AMP MODE
Balanced
Outputs
FULL RANGE MODE
Balanced Output
BI-AMP MODE
Balanced
Outputs
Balanced
Input
CHANNEL BCHANNEL A
CROSSOVER CROSSOVER
EP418
Yorkville
B
A
In Out
Subwwofer Mode
In Out
Subwwofer Mode
90Hz
100Hz
115Hz
135Hz
150Hz
•
• •
• •
90Hz
100Hz
115Hz
135Hz
150Hz
•
• •
• •
120VAC 60Hz 5VA AVERAGE
LR 21877
230V 50Hz 5VA AVERAGE
EP368, EP418, EP704/804***
DESIGNED & MANUFACTURED BY
YORKVILLE SOUND • TORONTO, CANADA
Playback
Live
Bi-Amp 5 mSec Delay
Full Range 10 mSec Delay
TYPE: EP160
1v0
In Out
Subwoofer Mode
InOut
Subwoofer Mode
Playback
Live
Bypass
5 mSec Delay
DESIGNED & MANUFACTURED BY
YORKVILLE SOUND • TORONTO, CANADA
SUBWOOFER
Balanced Output
SUBWOOFER
Balanced Output
FULL RANGE
Balanced Output
Balanced
Input
FULL RANGE
Balanced Output
Balanced
Input
CHANNEL BCHANNEL A
CROSSOVER CROSSOVER
B
A
90Hz
100Hz
115Hz
135Hz
150Hz
•
• •
• •
90Hz
100Hz
115Hz
135Hz
150Hz
•
• •
• •
120VAC 60Hz 6VA AVERAGE
LR 21877
EP210 ****
SUBWOOFER
Balanced Output
SUBWOOFER
Balanced Output
FULL RANGE MODE
Balanced Output
Low LowHigh High
Full
Full
Balanced
Input
BI-AMP MODE
Balanced
Outputs
FULL RANGE MODE
Balanced Output
BI-AMP MODE
Balanced
Outputs
Balanced
Input
CHANNEL BCHANNEL A
CROSSOVER CROSSOVER
EP1215
Yorkville
B
A
In Out
Subwwofer Mode
In Out
Subwwofer Mode
90Hz
100Hz
115Hz
135Hz
150Hz
•
• •
• •
90Hz
100Hz
115Hz
135Hz
150Hz
•
• •
• •
120VAC 60Hz 5VA AVERAGE
LR 21877
230V 50Hz 5VA AVERAGE
EP152, EP1215, EP2152, EP215 ***
DESIGNED & MANUFACTURED BY
YORKVILLE SOUND • TORONTO, CANADA
Playback
Live
Bi-Amp Bypass
Full Range 5 mSec Delay
EP2104
DESIGNED & MANUFACTURED BY
YORKVILLE SOUND
TORONTO, CANADA
In Out
Subwoofer Mode
InOut
Subwoofer Mode
120VAC 60Hz 6VA AVERAGE
230V 50Hz 6VA AVERAGE
Playback
Live
LR 21877
SUBWOOFER
Balanced Output
SUBWOOFER
Balanced Output
FULL RANGE
Balanced Output
Balanced
Input
FULL RANGE
Balanced Output
Balanced
Input
CHANNEL BCHANNEL A
CROSSOVER CROSSOVER
B
A
90Hz
100Hz
115Hz
135Hz
150Hz
•
• •
• • 90Hz
100Hz
115Hz
135Hz
150Hz
•
• •
• •
Yorkville
EP10, EP160, EP600**
EP160
EP210
Introduction
Les systèmes de haut-parleur élite ont été conçus pour répondre à une grande variété d’applications telles
que la projection de musique live et la reproduction précise de programme musical préenregistré. Le proces-
seur stéréo joue un rôle clé dans la polyvalence des systèmes. Il optimise la performance des enceintes élite
en performant une variété de fonctions incluant égalisation, crossover, protection de subsonique et rejet de
bruit. Le processeur est placé entre la source et l’amplificateur de puissance. Le signal est traité juste avant
d’atteindre l’amplificateur de puissance. Les signaux de sortie doivent être connectés à des amplificateurs de
puissance séparés, ou à des canaux séparés pour amplifier chaque enceinte. Pour vous faciliter la tâche, les
points de coupure de fréquence pour mode pleine bande et bi-amp ont été pré-réglé au niveau optimum
(Table 1). Il y a aussi une sortie pour subwoofer avec un contrôle pour régler la fréquence. Voir les réglages
suggérés à la table 2 et sur l’étiquette sur le côté du processeur. Le sub-woofer peut être désarmé à l’aide du
sélecteur “IN/OUT.” En mode pleine bande (sur les processeurs avec option bi-amp), seules les sorties “LOW”
du processeur seraient branchées aux entrées d’amplificateur de puissance - Ces sorties acheminent le sig-
nal pleine bande. Des commutateurs permettent de sélectionner entre le mode “Live/Playback,” “Bi-Amp/
Full Range,” et Subwoofer “in/out.” Les branchements sont fait à partir de prises ¼ inch symétriques pour les
modèles fonctionnant avec 120 volts et à partir de prises type XLR pour les modèles fonctionnant avec 230
volts . (Les prises XLR sont disponibles sur les modèles 120V sur commande).
Bouton Live/Playback
Le mode LIVE rehausse la présence des voix en aug-
mentant les fréquences autour de 1.8 KHz. Le mode
“playback” est utilisé pour reproduire les programmes
musicaux préenregistrés et sa courbe de réponse
en fréquence est uniforme. La différence entre les
deux mode est subtile donc vous obtiendrez une
bonne performance avec l’un ou l’autre des modes
dans n’importe quelle situation. Ex: vous n’avez pas
à changer de mode lorsque vous passez d’un pro-
gramme préenregistré à un programme live.
Sélecteur Bi-Amp/Full Range*
Le mode BI-AMP transforme le EP2204 en crossover
actif qui sépare les signaux acheminés aux amplifi-
cateurs de puissance. Cela permet de contrôler
séparément la bande de fréquences et son niveau
pour le driver et le woofer. Deux amplificateurs sont
requis pour l’opération BI-AMP. Le niveau de gain
pour les fréquences aiguës a été réglés à l’usine pour
obtenir une performance optimale en utilisant un
canal de l’amplificateur AP800 (gain de 29 dB) et un
canal de l ‘amplificateur AP4020/4040 ou A4.4 pour
les woofer 15”(gain de 39dB). ). Les enceintes avec
haute-parleur de 12” ou moins devraient utiliser un
côté d’amplificateur avec plage de gain de 33 dB
tel que l’amplificateur Yorkville AP2020. Ces réglages
permettent d’obtenir une réponse en fréquence uni-
forme. Le commutateur sur le crossover d’enceinte bi-
amp doit aussi être en position BI-AMP pour une telle
opération.(voir les figures 3 & 4).
Le mode FULL RANGE rehausse les basses fréquenc-
es et active le crossover interne du cabinet. Le signal
pleine bande est présent aux sorties LOW du proces-
seur. Branchez ces sorties aux entrées de l’amplificateur
de puissance. En mode FULL RANGE, un amplificateur
de puissance est requis pour opérer une enceinte. Le
commutateur sur crossover du cabinet doit aussi être
en position FULL RANGE (voir les figures 1 & 2).
Note :Les deux systèmes ci-dessus n’incluent pas un sub-
woofer. Si vous ajoutez un subwoofer, vous devrez aussi
ajouter un amplificateur de puissance.

5
Sorties “Full Range” **
La sortie pleine bande rehausse les fréquences graves
tout en utilisant le crossover interne du cabinet élite. Les
sorties “Full Range” du processeur fournissent un signal
pleine bande optimum et devraient êtres branchées
directement aux entrées d’amplificateur (voir illustrations
9 et 10)
A.P.P.S. (Décalage de phase pleine bande)
Retard de 5 mSec, 10 mSec ***
L’alignement de phase pour le système est obtenu en
choisissant un retard de ‘Bypass,’ 5 mSec ou 10 mSec
(décalage de phase pleine bande). Lorsque utilisé en
conjonction avec la bonne fréquence de coupure
pour le subwoofer (voir les tables 1 et 2), la sortie des
enceintes de la série «-L-» et série «-E-» sont alignées
avec le subwoofer. Vous réduirez ainsi les anomalies
causées par les décalages de phase et obtenantien-
drez du même coup une qualité sonore accrue.
Mode Subwoofer “In/Out”
Le sélecteur de mode Subwoofer en position IN vous
permet de brancher un amplificateur de puissance
pour acheminer le signal à un subwoofer. Le pré-
réglage à l’usine du processeur suggère l’utilisation
d’un canal de AP4040 ou A4.4 (avec plage de gain
de 39 dB) pour obtenir une réponse en fréquence
uniforme. Vous pouvez choisir parmi une variété de
subwoofer dans la ligne élite. Contactez votre reven-
deur Yorkville pour l’ensemble approprié d’enceintes
pleine bande et subwoofer. Lorsque le sélecteur de
mode Subwoofer est en position “OUT,” la fréquence
de coupure pour le(s) woofer(s) est plus basse pour
accommoder l’enceinte lors d’un utilisation avec
subwoofer. L’élimination des fréquences subsoniques
est automatiquement optimisé. Même chose pour
l’égalisation de la réponse en fréquence du registre le
plus bas des graves du woofer.
Note: La sortie subwoofer du processeur reste active peu
importe la position du sélecteur subwoofer IN/OUT - pour les
applications ou une telle connexion serait nécessaire. Voir
les illustrations 1à 14 pour suggestions de branchements.
Contrôle de Filtre de Coupure
Réglable
Le contrôle de filtre de coupure (crossover) permet
d’adapter le processeur élite à tous les subwoofers
Yorkville en variant la fréquence de coupure pour
obtenir un rendement optimum du haut-parleurs.
(référez-vous aux courbes tel qu’à la section des
Graphique). Cela permet à l’utilisateur de contrôler le
point de coupure entre les woofers de l’enceinte et le
subwoofer. Le contrôle peut être réglé selon la liste de
réglage d’usine sur le côté du processeur et dans le
manuel d’opération. Si vous utilisez un autre subwoof-
er, ajustez le contrôle selon vos préférences.
Notes concernant La
Réduction De Bruit et
Bourdonnement
Durant les dernières années, les designers de
Yorkville ont développé des circuits qui réduisent
considérablement la susceptibilité de bruit et bour-
donnement dans nos systèmes. Pour que ces circuits
fonctionnent, vous devez utiliser des câbles symé-
triques blindés. Les câbles symétriques avec prises
1/4 inch (pointe-bague-manchon) fonctionneront
correctement avec les processeurs élites (câbles
avec prise XLR aux deux extrémités pour les modèle à
230V). Les processeurs ainsi que la plupart des produ-
its Yorkville offriront une certaine réduction de bruit
même lorsque des câbles asymétriques sont utilisés
mais pour vous assurez une réduction de bruit maxi-
mum, utilisez toujours des câbles symétriques.
Et si l’amplificateur ou la table de mixage n’est
pas équipé de prises d’entrées ou de sorties symé-
triques? Nos processeurs sont équipés d’une car-
actéristique exclusive à Yorkville identifiée “Remote
Ground Reference”. Cette caractéristique vous permet
d’obtenir une réduction de bruit comparable à celle
des circuits symétriques même lorsque l’appareil à
l’autre extrémité est asymétrique. Dans la plupart des
cas vous n’aurez qu’à utiliser un câble symétrique
avec prise ¼”. Si cela ne fonctionne pas, essayez ce
qui suit: En supposant que le mixeur ou l’amplificateur
de puissance est équipé de prise mono ¼ inch, bri-
colez un câble symétrique spécial en remplaçant la
fiche ¼ inch type stéréo à une des deux extrémités du
câble (pas celle qui sera branchée au processeur élite)
par une fiche mono. Branchez la pointe de la fiche sté-
réo ( la tige 2 dans le cas d’une fiche XLR) à la pointe
de la fiche mono. Enroulez ensuite le fil inutilisé du cen-
tre (provenant de la bague de fiche ¼ inch stéréo ou
de la tige 3 dans le cas d’une fiche XLR) avec le fil de
blindage/mise à la masse et soudez les au manchon
(masse). Identifiez maintenant le câble avec un ruban
sur la fiche altérée pour utilisation ultérieur.
Préparation de câble pointe-bague-manchon : les câbles symétriques avec fiches ¼ inch doivent êtres préparés avec un câble
blindé qui comprend aussi deux conducteurs. Le blindage doit être branché au manchon de la fiche ¼ inch. Si le câble est préparé
avec une fiche ¼ inch à une extrémité et une fiche XLR à l’autre, faites les branchements comme suit :
Pointe - XLR tige 2 bague - XLR tige 3 manchon - XLR tige 1
Fusible Interne
L’entretien de cet appareil doit être fait par un technicien d’entretien qualifié. Risque de choc électrique
N’OUVREZ PAS!
ATTENTION : POUR UNE PROTECTION CONTINUE CONTRE LES RISQUES D’INCENDIE REMPLACEZ UNIQUEMENT PAR
UN FUSIBLE DU MÊME TYPE ET DE LA MÊME VALEUR. 0.1A SLOBLO, 125 V POUR LES APPAREIL FONCTIONNANT
AVEC 120-130 VOLTS OU 0.1A POUR LES APPAREILS FONCTIONNANT AVEC 230-250 VOLTS.

6
Fréquence de coupure pour le mode bi-amp
ep10 ep152 ep160 ep210 ep350 ep368 ep378 ep400 ep418
NA 1.6 kHz NA NA 1.4 kHz 200 Hz 2 kHz 1.4 khz 250 H
z
ep508 epm508 ep600 ep704/804 ep1004 ep215 ep1215 ep2152 ep2204
1.4 kHz 800 Hz N/A 225 H
z
1.2 kHz 1.8 kHz 1.5 kHz 1.0kHz 1.0 kHz
Réglage de la frequence de coupure proposée
ep10 ep152 ep160 ep210 ep350 ep368 ep378 ep400 ep418
LS608 115 Hz 115 Hz 115 Hz 125 Hz 115 Hz 120 Hz 135 Hz 100 Hz 115 Hz
LS808 115 Hz 120 Hz 115 Hz 120 Hz 115 Hz 125 Hz 115 Hz 135 Hz 120 Hz
LS908 115 Hz 115 Hz*** 115 Hz 110 Hz*** 135 Hz* 110 Hz** 115 Hz 115 Hz 115 Hz**
LS1004 135 Hz 125 Hz 135 Hz 115 Hz 90 Hz 120 Hz 135 Hz 135 Hz 120 Hz
LS1208 115 Hz 110 Hz*** 115 Hz 115 Hz*** 115 Hz* 125 Hz** 115 Hz 120 Hz 135 Hz**
UCS1 90 H
z
90 Hz*** 90 H
z
90 Hz*** 90 H
z
90 Hz*** 90 H
z
90 H
z
90 Hz***
* pour obtenir une performance optimale, inversez la phase du sub
** Sélectionnez le retard de 10 mSec (Décalage de Phase Pleine Bande)
*** Sélectionnez le retard de 5 mSec (Décalage de Phase Pleine Bande)
Réglage de la frequence de coupure proposée
ep508 epm508 ep600 ep704/804 ep1004 ep215 ep1215 ep2152 ep2204
LS608 90 Hz 115 Hz 135 Hz 115 Hz* 100 Hz 110 Hz 115 Hz*** 115 Hz 115 Hz
LS808 115 Hz 115 Hz 100 Hz 115 Hz* 115 Hz 115 Hz 120 Hz 100 Hz 100 Hz
LS908 135 Hz 115 Hz 115 Hz 100 Hz 100 Hz* 100 Hz*** 115 Hz*** 100 Hz* 100 Hz*
LS1004 135 Hz 135 Hz 135 Hz 120 Hz 120 Hz 115 Hz 120 Hz 115 Hz 115 Hz
LS1208 115 Hz 115 Hz 100 Hz 100 Hz 100 Hz* 100 Hz*** 115 Hz*** 100 Hz* 100 Hz*
UCS1 90 H
z
90 H
z
90 H
z
90 H
z
90 H
z
90 Hz*** 90 Hz*** 90 H
z
90 H
z
* pour obtenir une performance optimale, inversez la phase du sub
** Sélectionnez le retard de 10 mSec (Décalage de Phase Pleine Bande)
*** Sélectionnez le retard de 5 mSec (Décalage de Phase Pleine Bande)
tables 1 & 2
SPECIFICATIONS
Fréquence de coupure pou
r
application Bi-amp avec subwoofe
r
90 - 150 Hz
Distortion <0.01%
Rapport signal/bruit >100 dB
Niveau de sortie maximum @ 1KHz 8 Vrms, 20 dBu
Niveau d'activation de la DEL d'écrêtage @ 1KH
z
5 Vrms, 16 dBu
Niveau d'entrée maximum avec commutateu
r
3.4 Vrms, 12.5 dBm
subwoofer en position sortie @ 90 Hz
Niveau d'entrée maximum avec commutateu
r
4 Vrms, 13.5 dBm
subwoofer en position poussé @ 50 Hz
Consommation de puissance 50 mA
poids 6 lbs / 2.75 kg

7
CHART A
EP10, EP160 & EP600
FULL RANGE with SUBWOOFER (playback mode)
PROCESSOR
EQ
SUBSONIC
ELITE
CABINET
ELITE
SUBWOOFER
VARIABLE
PLAYBACK MODE
INPUT
SUB MODE: IN SUB
OUT
FULL
RANGE
OUT FULL
SUB
AMP 1
AMP 2
FULL RANGE
MODE
FULL RANGE without SUBWOOFER (live mode)
PROCESSOR
EQ
SUBSONIC
ELITE
CABINET
VARIABLE
LIVE MODE
INPUT FULL RANGE
MODE
SUB MODE: OUT FULL
RANGE
OUT
AMPLIFIER
FULL
SUB
OUT
CHART PROCESSOR
A EP10, EP160 & EP600
B EP350, EP378, EP400, EP508 EPM508, EP1004, EP2104, EP2204
C EP368, EP418 & EP704/804
D EP152, EP1215, EP2152 & EP215
E EP210

8
EP350, EP378, EP400, EP508, EPM508, EP1004, EP2104, EP2204 CHART B
FULL RANGE with SUBWOOFER (playback mode)
PROCESSOR
EQ
EQ
SUBSONIC
ELITE
CABINET
ELITE
SUBWOOFER
VARIABLE
PLAYBACK MODE
INPUT
SUB MODE: IN
SWITCH TO
FULL RANGE MODE
ON CROSSOVER PLATE
SUB
OUT
FULL
RANGE
OUT
FULL
SUB
AMP 1
AMP 2
FULL RANGE
MODE
FULL RANGE without SUBWOOFER (playback mode)
PROCESSOR
EQ
EQ
SUBSONIC
ELITE
CABINET
VARIABLE
PLAYBACK MODE
INPUT
FULL RANGE
MODE
SUB MODE: OUT
SWITCH TO
FULL RANGE MODE
ON CROSSOVER PLATE
FULL
RANGE
OUT
AMPLIFIER
FULL
BI-AMP without SUBWOOFER (live mode)
PROCESSOR
EQ
EQ
SUBSONIC
HIGH
2–
2+
1–
1+
1+, 1–
2+, 2–
WOOFER
ELITE
CABINET
VARIABLE
LIVE MODE
INPUT
BI-AMP MODE
SUB MODE: OUT
SWITCH TO
BI-AMP MODE
ON CROSSOVER
PLATE
HIGH
OUT
LOW
OUT
SUB
OUT
HF
LF
AMP 1
AMP 2
BI-AMP with SUBWOOFER (live mode)
PROCESSOR
EQ
EQ
SUBSONIC
HIGH
2–
2+
1–
1+
1+, 1–
2+, 2–
WOOFER
ELITE
CABINET
ELITE
SUBWOOFER
VARIABLE
LIVE MODE
INPUT
BI-AMP MODE
SUB MODE: IN
SWITCH TO
BI-AMP MODE
ON CROSSOVER
PLATE
HIGH
OUT
LOW
OUT
SUB
OUT
HF
LF
SUB
AMP 1
AMP 2
AMP 3

9
CHART CEP368, EP418, EP704/804
FULL RANGE without SUBWOOFER (playback mode) 5 mSec
PROCESSOR
EQ
SUBSONIC
ELITE
CABINET
VARIABLE
FULL RANGE
MODE
SUB MODE: OUT
SWITCH TO
FULL RANGE MODE
ON CROSSOVER PLATE
FULL
RANGE
OUT
AMPLIFIER
FULL
EQ
PLAYBACK MODE
INPUT
5 mS 5 mS
A.P.P.S.
BI-AMP with SUBWOOFER (live mode) 10 mSec
PROCESSOR
EQ
SUBSONIC
HIGH
2–
2+
1–
1+
1+, 1–
2+, 2–
WOOFER
ELITE
CABINET
ELITE
SUBWOOFER
VARIABLE
BI-AMP MODE
SUB MODE: IN
SWITCH TO
BI-AMP MODE
ON CROSSOVER
PLATE
HIGH
OUT
LOW
OUT
SUB
OUT
HF
LF
SUB
AMP 1
AMP 2
AMP 3
EQ
LIVE MODE
A.P.P.S.
INPUT
5 mS 5 mS
BI-AMP without SUBWOOFER (live mode) 5 mSec
PROCESSOR
EQ
SUBSONIC
HIGH
2–
2+
1–
1+
1+, 1–
2+, 2–
WOOFER
ELITE
CABINET
VARIABLE
BI-AMP MODE
SUB MODE: OUT
SWITCH TO
BI-AMP MODE
ON CROSSOVER
PLATE
HIGH
OUT
LOW
OUT
SUB
OUT
HF
LF
AMP 1
AMP 2
EQ
LIVE MODE
INPUT
5 mS 5 mS
A.P.P.S.
FULL RANGE with SUBWOOFER (playback mode) 10 mSec
PROCESSOR
EQ
SUBSONIC
ELITE
CABINET
ELITE
SUBWOOFER
VARIABLE
SUB MODE: IN
SWITCH TO
FULL RANGE MODE
ON CROSSOVER PLATE
SUB
OUT
FULL
RANGE
OUT
FULL
SUB
AMP 1
AMP 2
FULL RANGE
MODE
EQ
PLAYBACK MODE
INPUT
5 mS 5 mS
A.P.P.S.

10
CHART DEP152, EP1215, EP2152, EP215
BI-AMP with SUBWOOFER (live mode) 5 mSec
PROCESSOR
EQ
SUBSONIC
HIGH
2–
2+
1–
1+
1+, 1–
2+, 2–
WOOFER
ELITE
CABINET
ELITE
SUBWOOFER
VARIABLE
BI-AMP MODE
SUB MODE: IN
SWITCH TO
BI-AMP MODE
ON CROSSOVER
PLATE
HIGH
OUT
LOW
OUT
SUB
OUT
HF
LF
SUB
AMP 1
AMP 2
AMP 3
EQ
LIVE MODE
A.P.P.S.
INPUT
5 mS
BI-AMP without SUBWOOFER (live mode) Bypassed Delay
PROCESSOR
EQ
SUBSONIC
HIGH
2–
2+
1–
1+
1+, 1–
2+, 2–
WOOFER
ELITE
CABINET
VARIABLE
BI-AMP MODE
SUB MODE: OUT
SWITCH TO
BI-AMP MODE
ON CROSSOVER
PLATE
HIGH
OUT
LOW
OUT
SUB
OUT
HF
LF
AMP 1
AMP 2
EQ
LIVE MODE
INPUT
5 mS
A.P.P.S.
FULL RANGE without SUBWOOFER (playback mode) Bypassed Delay
PROCESSOR
EQ
SUBSONIC
ELITE
CABINET
VARIABLE
FULL RANGE
MODE
SUB MODE: OUT
SWITCH TO
FULL RANGE MODE
ON CROSSOVER PLATE
FULL
RANGE
OUT
AMPLIFIER
FULL
EQ
PLAYBACK MODE
INPUT
5 mS
A.P.P.S.
FULL RANGE with SUBWOOFER (playback mode) 5 mSec
PROCESSOR
EQ
SUBSONIC
ELITE
CABINET
ELITE
SUBWOOFER
VARIABLE
SUB MODE: IN
SWITCH TO
FULL RANGE MODE
ON CROSSOVER PLATE
SUB
OUT
FULL
RANGE
OUT
FULL
SUB
AMP 1
AMP 2
FULL RANGE
MODE
EQ
PLAYBACK MODE
INPUT
5 mS
A.P.P.S.

11
EP210 CHART E
FULL RANGE with SUBWOOFER (playback mode)
PROCESSOR
EQ
SUBSONIC
ELITE
CABINET
ELITE
SUBWOOFER
VARIABLE
PLAYBACK MODE
INPUT
SUB: IN
SUB: OUT
SUB
OUT
FULL
RANGE
OUT FULL
SUB
AMP 1
AMP 2
FULL RANGE MODE
A.P.P.S.
5 mS
FULL RANGE - Bypass A.P.P.S. without SUBWOOFER (live mode)
PROCESSOR
EQ
SUBSONIC
ELITE
CABINET
VARIABLE
LIVE MODE
INPUT
FULL RANGE MODE
SUB: OUT
SUB: IN
FULL
RANGE
OUT
AMPLIFIER
FULL
SUB
OUT
A.P.P.S.
5 mS

12
graph A
graph B
2 0 F r e q u e n c y 1 0 0 5 0 0 1 k Hz 5 k 1 0 k 2 0 k
< Magnitude > dBm Voltage Measurement < Phase > dBm
10
5
0
-5
-10
-15
-20
-25
-30
Deg1 8 0
1 3 5
9 0
4 5
0
- 4 5
- 9 0
-135
-180
2 0 F r e q ue nc y 1 0 0 5 0 0 1 k Hz 5 k 1 0 k 2 0 k
< Magnitude > dBm Voltage Measurement < Phase > dBm
10
5
0
-5
-10
-15
-20
-25
-30
Deg180
135
9 0
4 5
0
-45
-90
-135
-180
C
2 0 F r e qu e n c y 1 0 0 5 0 0 1 k Hz 5 k 1 0 k 2 0 k
< Magnitude > dBm Voltage Measurement < Phase >
dBm
10
5
0
-5
-10
-15
-20
-25
-30
Deg 180
135
90
45
0
-45
-90
-135
-180
C
graph C
Play Back Mode
sub min 90Hz
sub max 150Hz
Subwoofer OUT
Subwoofer IN
Live Mode
EP600
Play Back Mode
sub min 90Hz
sub max 150Hz
Subwoofer OUT
Subwoofer IN
Live Mode
EP10
Play Back Mode
sub min 90Hz
sub max 150Hz
Subwoofer OUT
Subwoofer IN
Live Mode
EP160

13
graph E
2 0 F r e q u e n c y 1 0 0 5 0 0 1 k H z 5 k 1 0 k 2 0 k
< Magnitude > dBm Voltage Measurement < Phase >
dBm
10
5
0
-5
-10
-15
-20
-25
-30
Deg 180
135
90
45
0
-45
-90
-135
-180
C
graph D
2 0 Fr e q u e nc y 1 0 0 5 0 0 1 k Hz 5 k 1 0 k 2 0 k
< Magnitude > dBm Voltage Measurement < Phase >dBm
10
5
0
-5
-10
-15
-20
-25
-30
C
graph F
EP378
2 0 F r e qu e nc y 1 0 0 5 0 0 1 k Hz 5 k 1 0 k 2 0 k
< Magnitude > dBm Voltage Measurement < Phase > dBm
-10
-15
-20
-25
-30
-35
-40
-45
-50
C
horn play back
woofer Bi-Amp Playback Mode
Subwoofer IN
Full Range Mode
sub max 150Hz
sub min 90Hz
Subwoofer OUT
LIVE
EP350
horn play back
Subwoofer OUT
Subwoofer IN
Woofer Bi-Amp Playback Mode
Full Range LIVE Mode
sub min 90Hz
sub max 150Hz
EP368
LIV E M o d e
sub min 90Hz
sub max 150Hz
Mid/Horn Bi-Amp
Full Range - No Sub
Woofer Bi-Amp Sub In

14
graph G
EP400
2 0 F r e q u e n c y 1 0 0 5 0 0 1 k Hz 5 k 1 0 k 2 0 k
< Magnitude > dBm Voltage Measurement < Phase >dBm
10
5
0
-5
-10
-15
-20
-25
-30
Deg
180
135
90
45
0
-45
-90
-135
-180
C
graph H
2 0 F r e qu e nc y 1 0 0 5 0 0 1 k Hz 5 k 1 0 k 2 0 k
< Magnitude > dBm Voltage Measurement < Phase >dBm
10
5
0
-5
-10
-15
-20
-25
-30
Deg
180
135
90
45
0
-45
-90
-135
-180
C
horn play back
woofer Bi-Amp Playback Mode
Subwoofer IN
Full Range Mode
sub max 150Hz
sub min 90Hz
Subwoofer OUT
LIVE
EP508
graph I
EPM508
2 0 F r e q u e nc y 1 0 0 5 0 0 1 k Hz 5 k 1 0 k 2 0 k
< Magnitude > dBm Voltage Measurement < Phase >dBm
-10
-15
-20
-25
-30
-35
-40
-45
-50
C
Woofer Bi-Amp Playback Mode
Full Range LIVE Mode
horn play back
sub min 90Hz
sub max 150Hz
Subwoofer OUT Subwoofer IN
Woofer Bi-Amp Playback Mode
Full Range LIVE Mode
horn play back
sub min 90Hz
sub max 150Hz
Subwoofer OUT
Subwoofer IN

15
2 0 F r e q ue n c y 1 0 0 5 0 0 1 k Hz 5 k 1 0 k 2 0 k
dBm
10
5
0
-5
-10
-15
-20
-25
-30
C
< Magnitude > dBm Voltage Measurement < Phase >
Woofer Bi-Amp Playback Mode
Full Range LIVE Mode
horn play back
sub min 90Hz
sub max 150Hz
Subwoofer OUT
Subwoofer IN
graph J
graph K
graph L
2 0 F r e q ue nc y 1 0 0 5 0 0 1 k Hz 5 k 1 0 k 2 0 k
< Magnitude > dBm Voltage Measurement < Phase >dBm
10
5
0
-5
-10
-15
-20
-25
-30
Deg
180
135
90
45
0
-45
-90
-135
-180
C
EP1004
2 0 F r e q ue nc y 1 0 0 5 0 0 1 k Hz 5 k 1 0 k 2 0 k
< Magnitude > dBm Voltage Measurement < Phase >dBm
10
5
0
-5
-10
-15
-20
-25
-30
Deg
180
135
90
45
0
-45
-90
-135
-180
EP1215
EP2104
horn play back
Subwoofer OUT
Subwoofer IN
Woofer Bi-Amp Playback Mode
Full Range LIVE Mode
sub min 90Hz
sub max 150Hz
horn play back
Subwoofer OUT
Subwoofer IN
Woofer Bi-Amp Playback Mode
LIV E M o d e
sub min 90Hz
sub max 150Hz

16
2 0 F r e q u e nc y 1 0 0 5 0 0 1 k Hz 5 k 1 0 k 2 0 k
< Magnitude > dBm Voltage Measurement < Phase >dBm
10
5
0
-5
-10
-15
-20
-25
-30
C
2 0 F r e q ue n c y 1 0 0 5 0 0 1 k Hz 5 k 1 0 k 2 0 k
dBm
10
5
0
-5
-10
-15
-20
-25
-30
C
< Magnitude > dBm Voltage Measurement < Phase >
2 0 F r e q ue n c y 1 0 0 5 0 0 1 k Hz 5 k 1 0 k 2 0 k
dBm
10
5
0
-5
-10
-15
-20
-25
-30
C
< Magnitude > dBm Voltage Measurement < Phase >
graph N
graph M
graph O
EP2152
EP2204
Woofer Bi-Amp Playback Mode
Full Range LIVE Mode
horn play back
sub min 90Hz
sub max 150Hz
Subwoofer OUT
Subwoofer IN
Woofer Bi-Amp Playback Mode
Full Range LIVE Mode
horn play back
sub min 90Hz
sub max 150Hz
Subwoofer OUT
Subwoofer IN
Woofer Bi-Amp Playback Mode
Full Range LIVE Mode
horn play back
sub min 90Hz
sub max 150Hz
Subwoofer OUT
Subwoofer IN
EP152

17
2 0 F r e qu e nc y 1 0 0 5 0 0 1 k Hz 5 k 1 0 k 2 0 k
< Magnitude > dBm Voltage Measurement < Phase >dBm
10
5
0
-5
-10
-15
-20
-25
-30
C
graph P
graph Q
2 0 F r e qu e nc y 1 0 0 5 0 0 1 k Hz 5 k 1 0 k 2 0 k
< Magnitude > dBm Voltage Measurement < Phase >dBm
0
-5
-10
-15
-20
-25
-30
-35
-40
Deg
180
135
90
45
0
-45
-90
-135
-180
C
graph R
2 0 F r e qu e nc y 1 0 0 5 0 0 1 k Hz 5 k 1 0 k 2 0 k
< Magnitude > dBm Voltage Measurement < Phase >dBm
10
5
0
-5
-10
-15
-20
-25
-30
C
Play Back Mode
sub min 90Hz
sub max 150Hz
Subwoofer OUT Subwoofer IN
Live Mode
EP418
Woofer Bi-Amp Sub In
LIV E M o d e
sub min 90Hz
sub max 150Hz
Full Range - No Sub
Mid/Horn Bi-Amp
EP704/804
Full Range Low Sub IN
sub max 150Hz
High Bi-Amp
Playback
Full Range Sub Out
Live
Low Bi-Amp Sub In
Low Bi-Amp Sub Out
Sub Min
EP210

18
2 0 F r e qu e n c y 1 0 0 5 0 0 1 k Hz 5 k 1 0 k 2 0 k
< Magnitude > dBm Voltage Measurement < Phase >dBm
-10
-15
-20
-25
-30
-35
-40
-45
-50
Deg
180
135
90
45
0
-45
-90
-135
-180
C
Woofer Bi-Amp Sub In
Full RangeLIVE Mode
sub min 90Hz
sub max 150Hz
Horn Bi-Amp
Full Range - No Sub Woofer Bi-Amp
EP215
graph S
