Z.I.P.P.ER MASCHINEN ZI-MOS145J User manual

Edition: 08.11.2017 –Revision - 00 –CEC - DE/EN
Originalfassung
DE
BETRIEBSANLEITUNG
MOTORSENSE
Übersetzung / Translation
EN
USER MANUAL
BRUSH CUTTER
ZI-MOS145J
EAN: 9120039233147
ZI-MOS145JAK
EAN: 9120039233208

INHALT / INDEX
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at2
ZI-MOS145J / ZI-MOS145JAK
1INHALT / INDEX
2SICHERHEITSZEICHEN / SAFETY SIGNS 4
4VORWORT (DE) 5
5TECHNIK 6
5.1 Komponenten und Lieferumfang ........................................................................................6
5.2 Technische Daten...............................................................................................................7
6SICHERHEIT 8
6.1 Bestimmungsmäßige Verwendung .....................................................................................8
6.2 Sicherheitshinweise ...........................................................................................................8
6.3 Restrisiken.......................................................................................................................10
6.4 Persönliche Ausrüstung ...................................................................................................11
6.5 Gurt..................................................................................................................................11
7MONTAGE 12
7.1 Zusammenbau..................................................................................................................12
7.1.1 Stange ..................................................................................................................... 12
7.1.2 Handgriff .................................................................................................................. 12
7.1.3 Schutzabdeckung ...................................................................................................... 12
7.1.4 Fadenspule ............................................................................................................... 12
7.1.5 Mähmesser ............................................................................................................... 12
8BETRIEB 13
8.1 Betriebshinweise .............................................................................................................13
8.2 Start.................................................................................................................................13
8.3 Stopp ...............................................................................................................................13
9WARTUNG 14
9.1 Reinigung.........................................................................................................................14
9.1.1 Reinigung des Luftfilters............................................................................................. 14
9.1.2 Zündkerze kontrollieren ............................................................................................. 15
9.1.3 Vergaser .................................................................................................................. 15
9.2 Lagerung..........................................................................................................................15
9.3 Entsorgung ......................................................................................................................15
10 FEHLERBEHEBUNG 16
11 PREFACE (EN) 17
12 TECHNIC 18
12.1 Components and delivery content ....................................................................................18
12.2 Technical details ..............................................................................................................19

INHALT / INDEX
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at3
ZI-MOS145J / ZI-MOS145JAK
13 SAFETY 20
13.1 Intended Use ...................................................................................................................20
13.2 Safety instructions ...........................................................................................................20
13.3 Remaining risk factors .....................................................................................................22
13.4 Personal wear ..................................................................................................................23
13.5 Belt ..................................................................................................................................23
14 ASSEMBLY 24
14.1 Assembly .........................................................................................................................24
14.1.1 Pole ......................................................................................................................... 24
14.1.2 Handle bar................................................................................................................ 24
14.1.3 Safety cover ............................................................................................................. 24
14.1.4 Nylon cutter.............................................................................................................. 24
14.1.5 Blade ....................................................................................................................... 24
15 OPERATION 25
15.1 Operation instructions .....................................................................................................25
15.2 Start.................................................................................................................................25
15.3 Stop .................................................................................................................................25
16 MAINTENANCE 26
16.1 Cleaning ...........................................................................................................................26
16.1.1 Cleaning the air filter ................................................................................................. 26
16.1.2 Check the spark plug ................................................................................................. 27
16.1.3 Carburettor............................................................................................................... 27
16.2 Storage ............................................................................................................................27
16.3 Disposal ...........................................................................................................................27
17 TROUBLE SHOOTING 28
18 ERSATZTEILE / SPARE PARTS 29
18.1 Ersatzteilbestellung / spare parts order ..........................................................................29
18.2 Explosionszeichnung / explosion drawing .......................................................................30
18.2.1 ZI-MOS145J ............................................................................................................. 30
18.2.2 ZI-MOS145JAK.......................................................................................................... 31
18.2.3 Motor / engine .......................................................................................................... 32
19 EU-KONFORMITÄTSERKLÄRUNG / CE-DECLARATION OF CONFORMITY 34
20 GEWÄHRLEISTUNG 35
21 WARRANTY GUIDELINES 36
22 PRODUKTBEOBACHTUNG 37

SICHERHEITSZEICHEN / SAFETY SIGNS
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at4
ZI-MOS145J / ZI-MOS145JAK

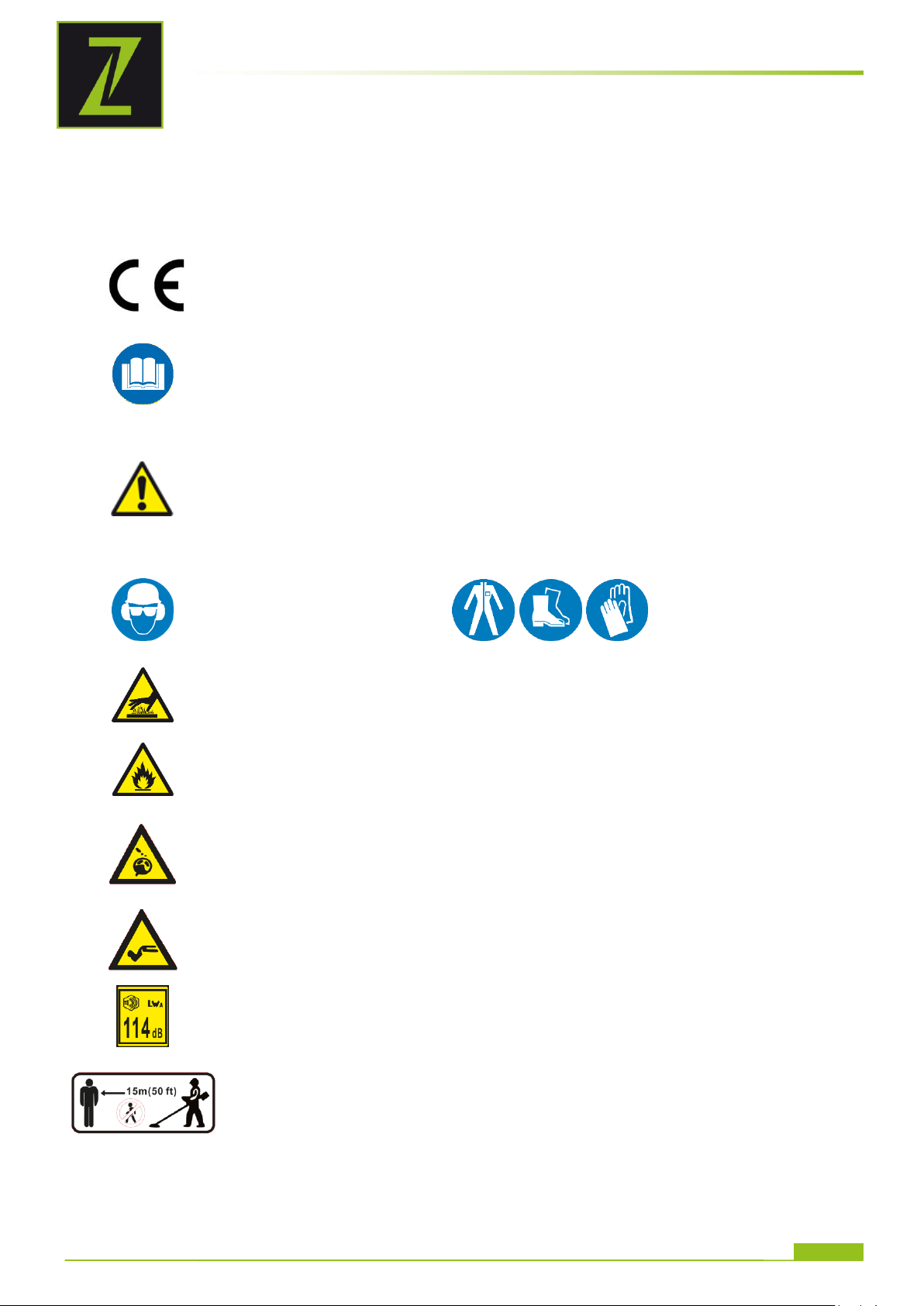

2SICHERHEITSZEICHEN / SAFETY SIGNS
DE
SICHERHEITSZEICHEN
BEDEUTUNG DER SYMBOLE
EN
SAFETY SIGNS
DEFINITION OF SYMBOLS
DE
WARNUNG! Beachten Sie die Sicherheitssymbole! Die Nichtbeachtung der Vorschriften
und Hinweise zum Einsatz der Maschine kann schwere Personenschäden verursachen und
zu tödlichen Unfällen führen
EN
ATTENTION! Ignoring the safety signs and warnings applied on the machine as well as
ignoring the security and operating instructions can cause serious injuries and even lead to
death.
DE
Leicht entflammbar! Offenes Feuer verboten
EN
Highly flammable! Naked flames prohibited
DE
Schalleistungspegel LWA
EN
Sound power level LWA
DE
CE-KONFORM - Dieses Produkt entspricht den EG-Richtlinien.
EN
EC-CONFORM - This product complies with the EC-directives.
DE
ANLEITUNG LESEN! Lesen Sie die Betriebs- und Wartungsanleitung Ihrer Maschine
aufmerksam durch und machen Sie sich mit den Bedienelementen der Maschine gut vertraut
um die Maschine ordnungsgemäß zu bedienen und so Schäden an Mensch und Maschine
vorzubeugen.
EN
READ THE MANUAL! Read the user and maintenance manual carefully and get familiar with
the controls in order to use the machine correctly and to avoid injuries and machine defects.
DE
Schutzausrüstung!
EN
Protective clothing!
DE
Verbrennungsgefahr!
EN
Burn hazard!
DE
Feste Teile können wegkatapultiert werden!
EN
Solid Objects can be thrown away!
DE
Nicht unter Schneidwerkzeug geraten!
EN
Don´t touch the cutting tool!
DE
Sicherheitsabstand einhalten
EN
Keep safe distance!

VORWORT (DE)
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at5
ZI-MOS145J / ZI-MOS145JAK
4VORWORT (DE)
Sehr geehrter Kunde!
Diese Betriebsanleitung enthält Informationen und wichtige Hinweise zur Inbetriebnahme und
Handhabung der Motorsense ZI-MOS145J / ZI-MOS145JAK.
Folgend wird die übliche Handelsbezeichnung der Maschine (siehe Deckblatt) in dieser
Betriebsanleitung durch die Bezeichnung "Maschine" ersetzt.
Die Betriebsanleitung ist Bestandteil der Maschine und darf nicht entfernt werden. Bewahren Sie sie
für spätere Zwecke auf und legen Sie diese Anleitung der Maschine bei, wenn sie an Dritte
weitergegeben wird!
Bitte beachten Sie die Sicherheitshinweise!
Lesen Sie vor Inbetriebnahme diese Anleitung aufmerksam durch. Der sachgemäße
Umgang wird Ihnen dadurch erleichtert, Missverständnissen und etwaigen Schäden wird
vorgebeugt.
Halten Sie sich an die Warn- und Sicherheitshinweise. Missachtung kann zu ernsten
Verletzungen führen.
Durch die ständige Weiterentwicklung unserer Produkte können Abbildungen und Inhalte geringfügig
abweichen. Sollten Sie Fehler feststellen, informieren Sie uns bitte.
Technische Änderungen vorbehalten!
Urheberrecht
© 2017
Diese Dokumentation ist urheberrechtlich geschützt. Die dadurch verfassungsmäßigen Rechte
bleiben vorbehalten! Insbesondere der Nachdruck, die Übersetzung und die Entnahme von Fotos und
Abbildungen werden gerichtlich verfolgt.
Als Gerichtsstand gilt das Landesgericht Linz oder das für 4707 Schlüsslberg zuständige Gericht.
Kundendienstadresse
ZIPPER MASCHINEN GmbH
Gewerbepark 8, A-4707 Schlüsslberg
AUSTRIA
Tel.: [phone]
Fax: [phone]
Mail: [email protected]

TECHNIK
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at6
ZI-MOS145J / ZI-MOS145JAK
5TECHNIK

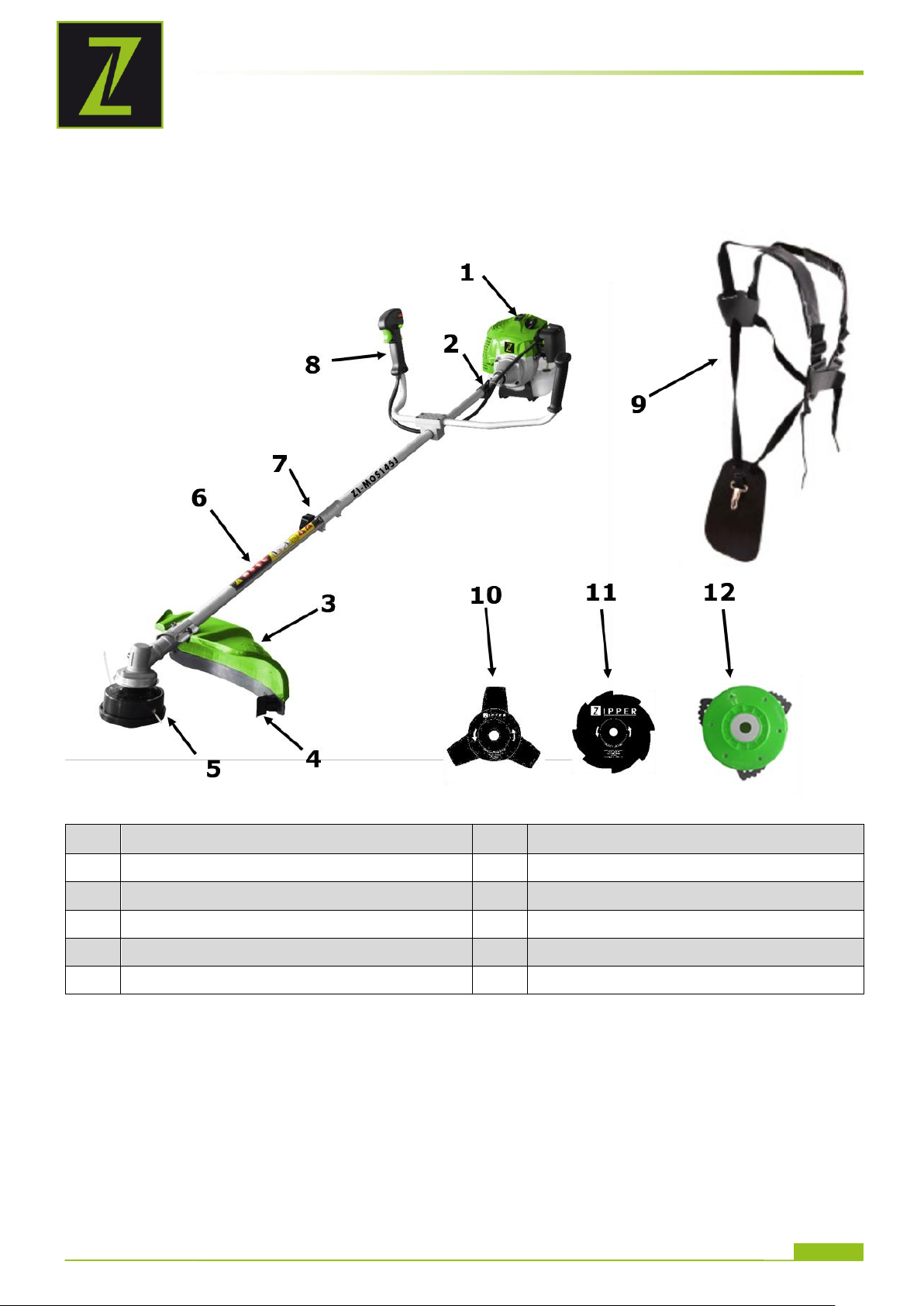

5.1 Komponenten und Lieferumfang
1
Motor
7
Verbindungsstück (nur ZI-MOS145J)
2
Gurtöse
8
Handgriff
3
Schutzabdeckung
9
Gurt
4
Fadenmesser
10
Mähmesser 3 Zahn
5
Fadenspule
11
Mähmesser 8 Zahn
6
Stange
12
ZI-BR3 (optional)

TECHNIK
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at7
ZI-MOS145J / ZI-MOS145JAK
5.2 Technische Daten
Motortyp
2-Takt
Motorleistung
1,45 kW
Hubraum
51,7 cm³
Leerlaufdrehzahl
3000 min-1
max. Drehzahl Schneidgarnitur
9200 min-1
Stange
1500 mm Ø 26mm
Durchmesser Aufnahmewelle
8 mm
Zündung
CDI
Tankvolumen
1,2 l
Kraftstoff
40:1 Gemisch
Gewicht
7,0 kg
Starter
easy Starter Seilzug
Schall-Druckpegel LPA
110 dB (A) k:2,5dB(A)
Schall-Leistungspegel LWA
93 dB (A) k:2,5dB(A)
Garantierter Schall-Leistungspegel LWA
114 dB (A)
Vibration
~10,21 m/s² k:1,5m/s²
Maximale Schnittbreite
430 mm
Fadenlänge
4 m
Fadenstärke
Ø 2,4 mm
Mähmesser 3 Zahn
Ø255 x Ø25,4 x 1,4mm
Mähmesser 8 Zahn
Ø255 x Ø25,4 x 1,4mm

SICHERHEIT
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at8
ZI-MOS145J / ZI-MOS145JAK
6SICHERHEIT
6.1 Bestimmungsmäßige Verwendung
Die Maschine nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und
gefahrenbewusst benutzen! Störungen, welche die Sicherheit beeinträchtigen können, umgehend
beseitigen lassen! Die vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und
Instandsetzungsbedingungen und die Befolgung der in der Anleitung enthaltenen
Sicherheitshinweise sind einzuhalten.
Es ist generell untersagt, sicherheitstechnische Ausrüstungen der Maschine zu ändern oder
unwirksam zu machen!
Die Maschine ist ausschließlich für folgende Tätigkeiten bestimmt:
zum Mähen bzw. Trimmen von Gras, Unkraut und Gestrüpp.
Für eine andere oder darüber hinausgehende Benutzung und daraus resultierende
Sachschäden oder Verletzungen übernimmt ZIPPER-MASCHINEN keine Verantwortung
oder Garantieleistung.
W A R NU N G
Verwenden Sie nur für die Maschine zulässige Schneidwerkzeuge!
Das Verwenden von Kreissägeblättern ist strikt verboten!
Beschädigte Schneidwerkzeuge dürfen auf keinem Fall begradigt oder geschweißt
werden! HÖCHSTE VERLETZUNGSGEFAHR!
6.2 Sicherheitshinweise
Warnschilder und/oder Aufkleber an der Maschine, die unleserlich sind oder entfernt
wurden, sind umgehend zu erneuern!
Örtlich geltende Gesetze und Bestimmungen können die Verwendung dieser Maschine
einschränken!
Zur Vermeidung von Fehlfunktionen, Schäden und gesundheitlichen Beeinträchtigungen sind
folgende Hinweise UNBEDINGT zu beachten:
Die Maschine nur bei ausreichend guten Lichtverhältnissen verwenden, damit eine gefahrenlose
Bedienung gewährleistet werden kann.
Bei Müdigkeit, Unkonzentriertheit bzw. unter Einfluss von Medikamenten, Alkohol oder Drogen
ist das Arbeiten an der Maschine verboten!
Vorsicht bei rutschigem Untergrund –Rutschgefahr - Verletzungsgefahr. Tragen Sie beim
Arbeiten solides und rutschfestes Schuhwerk. Rutschen/ Stolpern/Fallen sind eine Hauptursache
für schwere oder tödliche Verletzungen.
Die Maschine darf nur vom eingeschulten Fachpersonal bedient werden.
Unbefugte, insbesondere Kinder, und nicht eingeschulte Personen sind von der laufenden
Maschine fern zu halten!
Wenn Sie die Maschine an Dritte weitergeben, ist diese Anleitung der Maschine zwingend
beizulegen.
Vor jeder Verwendung ist die Betriebssicherheit der Maschine zu prüfen ( fester Sitz des
Schneidwerkzeuges, ordnungsgemäße Funktion des Gashebels)
Verbrennungsgefahr! Während dem Betrieb strömen heiße Abgase aus und Maschinenteile wie
etwa Vergaser und Motor werden heiß.
Legen Sie die heiße Motorsense nie in trockenes Gras oder auf sonstige, leicht entflammbare
Materialien.

SICHERHEIT
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at9
ZI-MOS145J / ZI-MOS145JAK
Nach dem Betrieb muss die Maschine auskühlen. Ansonsten besteht akute Verbrennungsgefahr
ACHTUNG: Benzin ist sehr leicht entzündlich!
Rauchen sowie offenes Feuer sind während dem Tanken verboten. Tanken Sie nicht, wenn der
Motor und Vergaser noch sehr heiß sind.
Tanken nur im Freien oder in gut durchlüfteten Räumen.
Vermeiden Sie Kontakt mit Haut und Kleidung (Brandgefahr!).
Nach dem Tanken Tankdeckel gut verschließen und auf Dichtheit prüfen. Startvorgang
mindestens 3m entfernt vom Tankort.
Verschütteter Treibstoff ist sofort wegzuwischen.
Arbeiten Sie konzentriert, sicherheitsbewusst und achten Sie stets auf einen sicheren STAND
beim Arbeiten! Vorsicht bei unebenen Arbeitsflächen sowie Arbeitsflächen mit Gefälle!
Schneiden niemals:
-über Hüfthöhe
-auf einer Leiter stehend
-auf Bäumen
Regelmäßige Pausen vermindern das Sicherheitsrisiko durch Kontrollverlust wegen Ermüdung.
Wechseln Sie immer wieder die Arbeitsposition.
Abnormale Körperhaltung vermeiden.
Im Leerlauf darf sich das Schneidwerkzeug nicht drehen!
Die maximale Wellendrehzahl darf die angegebene Geschwindigkeit nicht überschreiten.
Einstellungen überprüfen lassen!
Im Umkreis von 15m darf sich keine weitere Person aufhalten!
Diesen Abstand auch zu Sachen einhalten!
Gefahr der Sachbeschädigung!
Feste Gegenstände Steine, Metallteile, o. Ä. können weggeschleudert werden –
Verletzungsgefahr!
Bei Arbeiten an der Maschine geeignete Schutzausrüstung (Schutzhandschuhe, Schutzbrille,
Schutzhelm, Gehörschutz, …) tragen!
Die laufende Maschine darf nie unbeaufsichtigt sein! Nach Beendigung des Arbeitens, sowie bei
jeglicher Pause, Motor abstellen.
Vor Wartungsarbeiten oder Einstellarbeiten ist die Maschine auszuschalten. Lagerung immer mit
leerem Tank an einem sicheren Ort.
Greifen Sie während dem Betrieb nie in den Mähapparat.
Achten sie darauf, dass sie nicht unter das Schneidwerkzeug geraten! Verwenden Sie für die
anstehende Arbeit immer das richtige Schneidwerkzeug.
Lassen Sie den Motor niemals in abgeschlossenen oder begrenzten Bereichen laufen. Die Abgase
enthalten giftiges Kohlenmonoxid. Die Belastung kann Bewusstlosigkeit verursachen und zum
Tod führen.
Vor dem Start, nach dem Ausfall oder Schlag, überprüfen Sie unbedingt das Gerät und stellen
Sie sicher, dass es sich in einem guten Zustand befindet.
Tragen Sie feste Handschuhe, wenn Sie den Freischneider bedienen oder wenn Sie das
Schneidmesser einbauen oder entfernen.
TRANSPORTHINWEISE:
Motor ausschalten
Messerschutz anbringen
Maschine sichern
Tank vollständig leeren, Kraftstoffaustritt vermeiden
Um Beschädigungen zu vermeiden Gerät nie schleifen sondern immer vollständig anheben.

SICHERHEIT
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at10
ZI-MOS145J / ZI-MOS145JAK
LAGERHINWEISE:
Fadenspule und Mähmesser entfernen und säubern
Messerschutz anbringen
Maschine reinigen und trocknen
Tank vollständig leeren, Kraftstoffaustritt vermeiden
An einem trockenen, außerhalb der Reichweite von Kindern Ort, gut verpackt ( Schutz vor
Schnittverletzungen) lagern
6.3 Restrisiken
Auch bei Einhaltung aller Sicherheitsbestimmungen und bei bestimmungsgemäßer Verwendung sind
folgende Restrisiken zu beachten:
Gefahr durch Lärm:
Arbeiten ohne Gehörschutz kann das Gehör auf Dauer schädigen.
Gefahr durch die Arbeitsumgebung:
Achten Sie auf Steine und andere Dinge, die durch die Maschine herumgeschleudert werden können,
sowie auf herunterfallende Äste.
Gefahr für die Hände bzw. Finger:
Greifen Sie während dem Betrieb nie in den Mähapparat der Maschine. Nach dem Betrieb muss die
Maschine auskühlen. Sonst besteht akute Verbrennungsgefahr!
Erfassen und Aufwickeln:
Drähte und Schnüre können vom Messerblatt bzw. der Fadenspule erfasst werden und können
sowohl die Maschine beschädigen als auch Verletzungen verursachen. Bei der Beseitigung solcher
Zustände Motor abstellen!
Vibration:
Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen
worden und kann zum Vergleich eines Werkzeugs mit einem anderen verwendet werden. Der
angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der
Aussetzung verwendet werden.
Warnung:
Der Schwingungsemissionswert kann sich während der tatsächlichen Benutzung des Werkzeugs von
dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Werkzeug verwendet
wird.
Schwingung:
Wenn sich Personen mit Durchblutungsstörungen zu starken mechanischen Schwingungen
aussetzen, kann es zu Schädigungen von Blutgefäßen und/oder Nervensystem kommen. Folgende
Symptome können durch Vibrationen an Fingern, Händen oder Handgelenken auftreten:
„Einschlafen“ von Körperteilen (Taubheit), Kribbeln, Schmerz, Stechen, Veränderung von Hautfarbe
oder Haut. Falls eines dieser Symptome auftritt, suchen Sie einen Arzt auf!
Um das Risiko der „Weißfingerkrankheit“ zu verringern, halten Sie Ihre Hände während des
Arbeitens warm und warten und pflegen Sie das Werkzeug und Zubehörteile gut.
Kickback –Rückschlag:
Beim Arbeiten mit metallischen Schneidmessern kann es, wenn feste Gegenstände (Bäume, Zweige,
Steine, oder dergleichen) berührt werden, zu einem Rückschlag des ganzen Gerätes oder zu einem
schlagartigen Zug nach vorne kommen.
Dieser Rückschlag tritt ohne Vorwarnung schlagartig ein und kann zum Kontrollverlust über das
Gerät und zur Gefährdung des Benutzers und umstehenden Personen führen. Besondere
Gefährdung droht in schwer einsehbaren Bereichen und dichtem Bewuchs.

SICHERHEIT
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at11
ZI-MOS145J / ZI-MOS145JAK
So bewahren Sie Kontrolle bei Rückschlag:
Halten Sie das Gerät beim Arbeiten immer mit beiden Händen sicher fest.
Achten Sie auf einen sicheren Stand. Halten Sie die Füße bequem gespreizt und rechnen Sie
immer mit einem möglichen Rückschlag.
Überschätzen Sie sich nicht und bewahren Sie beim Arbeiten jederzeit das Gleichgewicht.
Vor Schnittbeginn sollte das Schneidmesser die volle Arbeitsdrehzahl erreicht haben.
Beim Freischneiden können Steine und Schutt hochgeschleudert werden und zu schweren
Verletzungen führen.
Achten Sie darauf, dass die Schutzhaube sicher montiert ist.
Werden rotierende Teile (Schneidmesser) unkorrekt befestigt, kann dies zu schweren Unfällen
führen.
Kontrollieren Sie vor Arbeitsbeginn das Schneidmesser auf festen Sitz.
Diese Risiken können minimiert werden, wenn alle Sicherheitsbestimmungen angewendet werden,
die Motorsense ordentlich gewartet und gepflegt wird und die Maschine bestimmungsgemäß und von
entsprechend geschultem Fachpersonal benutzt wird.
Trotz aller Sicherheitsvorschriften ist und bleibt ihr gesunder Hausverstand und ihre entsprechende
technische Eignung/Ausbildung zur Benutzung von der Maschine der wichtigste Sicherheitsfaktor!

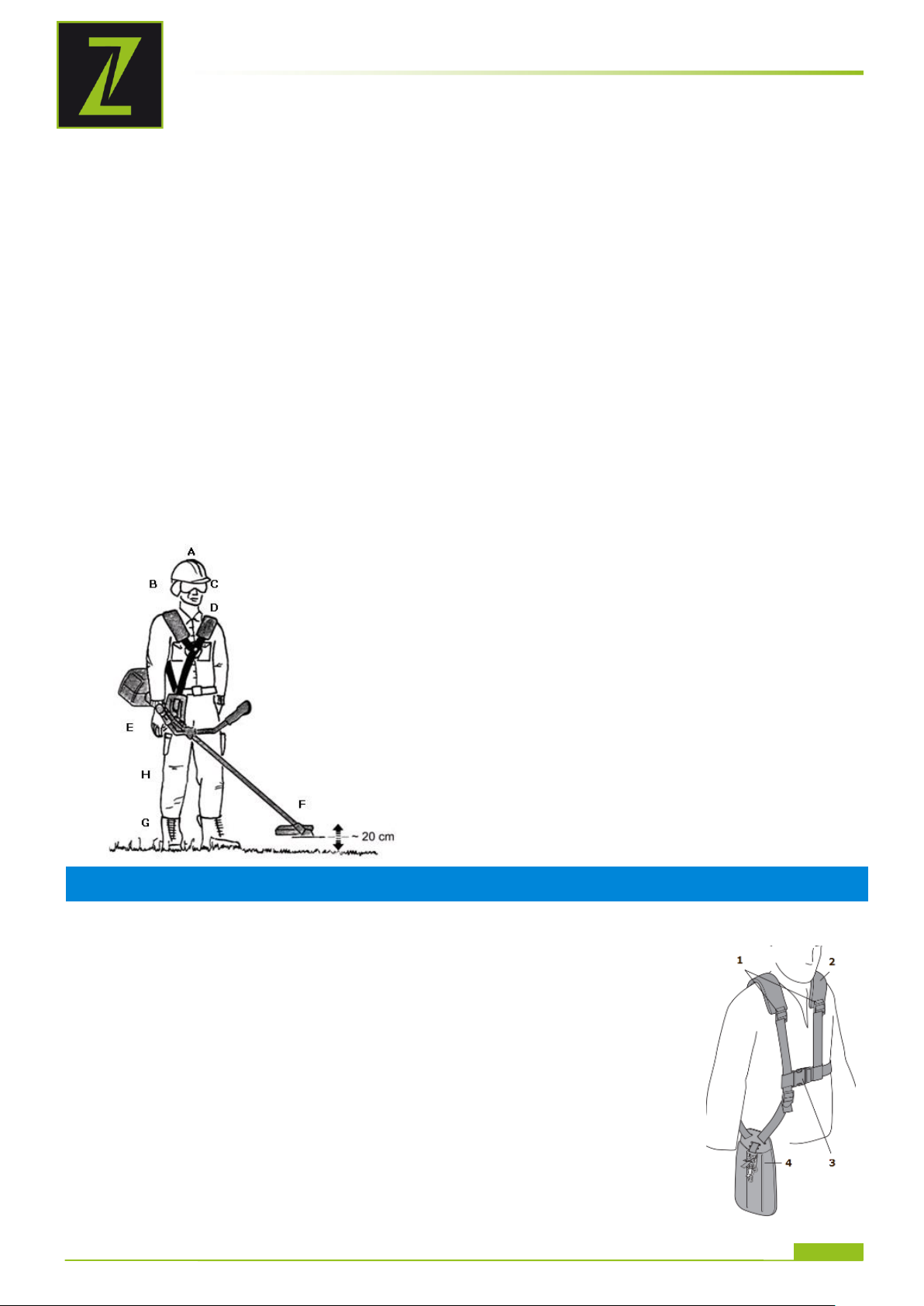

6.4 Persönliche Ausrüstung
A. Sicherheitshelm
B. Gehörschutz
C. Gesichtsschutz
D. Gurt
E. Handschuhe
F. Sicherheitsabdeckung des Blattes
G. Sicherheitsschuhe
H. Arbeitshose
H I N WE I S
Das Werkzeug nur mit, vor der Inbetriebnahme an den Bediener angepasstem, Schultergurt
bedienen. Bedienung der Motorsense niemals mit einer Hand!
6.5 Gurt
Legen Sie den Tragegurt 2 über die Schultern.
Schließen Sie den Tragegurt-Verschluss 3.
Stellen Sie an den Gurtstraffern 1 der Schultergurte die Gurtlänge so ein,
dass sich die Motorsensen-Halterung 4 auf Hüfthöhe befindet.
Richten Sie die Längen der Gurte so aus, dass das Gewicht gleichmäßig auf
beide Schultern verteilt ist.
Hängen Sie den Gurt mit der Schnellkupplung in die Gurtöse der Maschine
ein.
Mähen Sie niemals ohne die Maschine mit dem Gurt an sich zu hängen

MONTAGE
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at12
ZI-MOS145J / ZI-MOS145JAK
7MONTAGE
Überprüfen Sie nach Erhalt der Lieferung, ob alle Teile in Ordnung sind. Melden Sie Beschädigungen
oder fehlende Teile umgehend Ihrem Händler oder der Spedition. Sichtbare Transportschäden
müssen außerdem gemäß den Bestimmungen der Gewährleistung unverzüglich auf dem Lieferschein
vermerkt werden, ansonsten gilt die Ware als ordnungsgemäß übernommen.

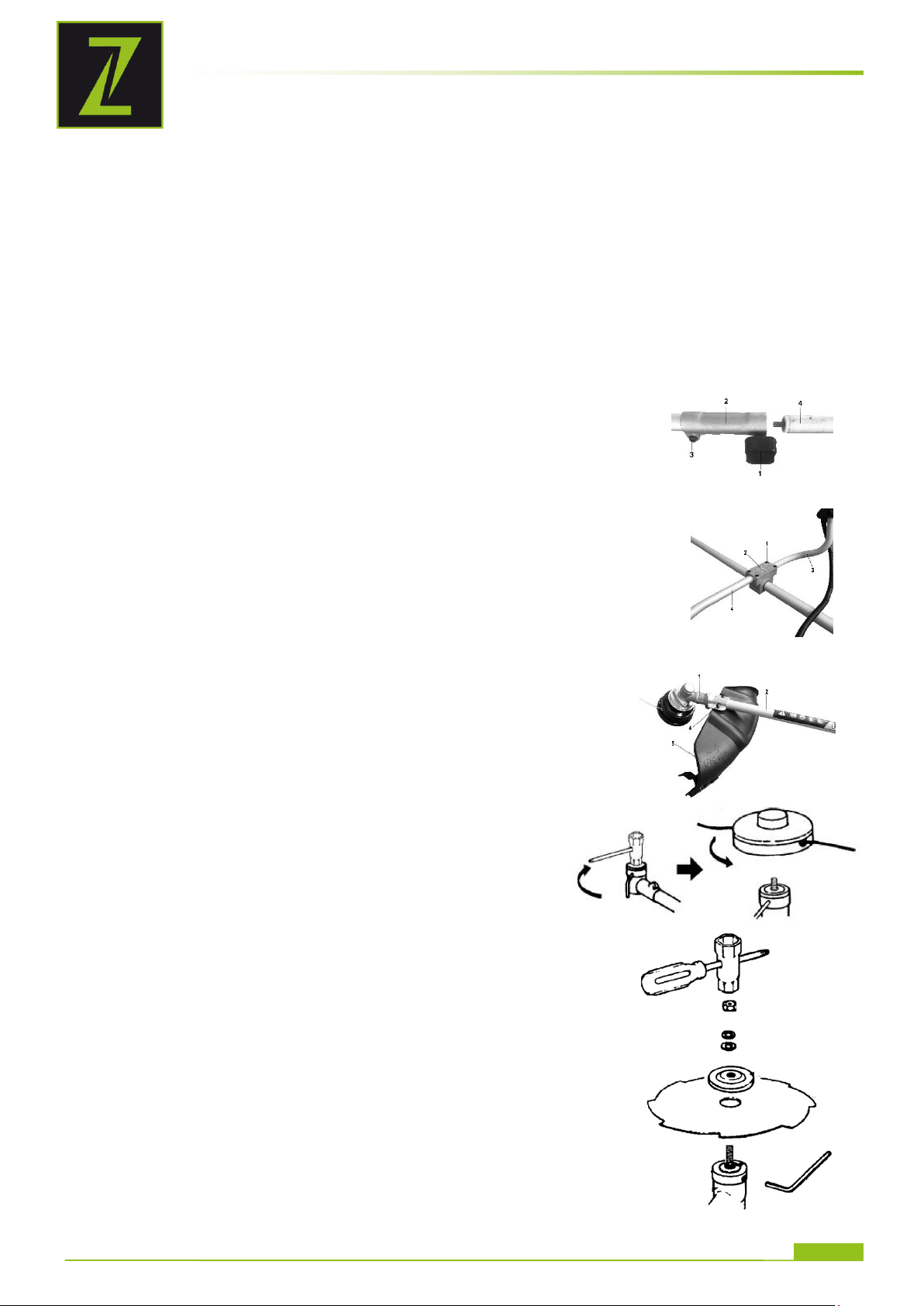

7.1 Zusammenbau
Achten Sie beim Zusammenbau darauf, dass bei vorhandenen Verzahnungen diese ineinander
eingreifen. Kontrollieren Sie vor der Inbetriebnahme alle Schraubverbindungen und ziehen Sie sie
bei Bedarf nach.
7.1.1 Stange
Beide Stangen in das Verbindungsstück stecken und mit
Befestigungsschrauben fixieren ( nur ZI-MOS145J)
7.1.2 Handgriff
Lösen Sie die vormontierten Schrauben der Griffaufnahme und stecken
Sie die Griffe jeweils seitlich in die Griffaufnahmeöffnung.
Jeder Griff muss bis in die Mitte der Öffnung hineingesteckt werden.
Ziehen Sie die Schrauben fest.
7.1.3 Schutzabdeckung
Schutzabdeckung mit den Befestigungsschrauben fixieren
7.1.4 Fadenspule
Blockieren Sie die Antriebswelle mithilfe eines
Inbussschlüssel gegen Verdrehen.
Nun können Sie die Fadenspule hinaufschrauben
(Linksgewinde).
Die Fadenspule ist geeignet für Rasen oder Grasschnitte.
7.1.5 Mähmesser
Blockieren Sie die Antriebswelle mithilfe eines Inbussschlüssel
gegen Verdrehen.
Nehmen Sie das Blatt und geben Sie es auf die Antriebswelle.
Fügen Sie nun die Distanzscheibe, Sicherheitsring und die
Abdeckung bei und fixieren Sie es mit der Mutter.
Metallblätter sind geeignet für das Schneiden von Unkraut, Gestrüpp,
Unterholz und hohem Gras.

BETRIEB
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at13
ZI-MOS145J / ZI-MOS145JAK
8BETRIEB
Betreiben Sie die Maschine nur im einwandfreien Zustand. Vor jedem Betrieb ist eine Sichtprüfung
der Maschine durchzuführen. Sicherheitseinrichtungen, elektrische Leitungen und Bedienelemente
sind genauestens zu kontrollieren. Prüfen Sie Schraubverbindungen auf Beschädigung und festen
Sitz.
8.1 Betriebshinweise
H I N WE I S
Vor sämtliche Umrüstarbeiten bei Maschine abschalten und abkühlen lassen!
Die Maschine immer mit Gurt bedienen!
In Gefahrensituationen die Maschine mit dem Schnellverschluss vom Schultergurt
lösen
Vor jeder Inbetriebnahme sicher gehen, dass der Treibstoff und -tank in
einwandfreiem Zustand ist!

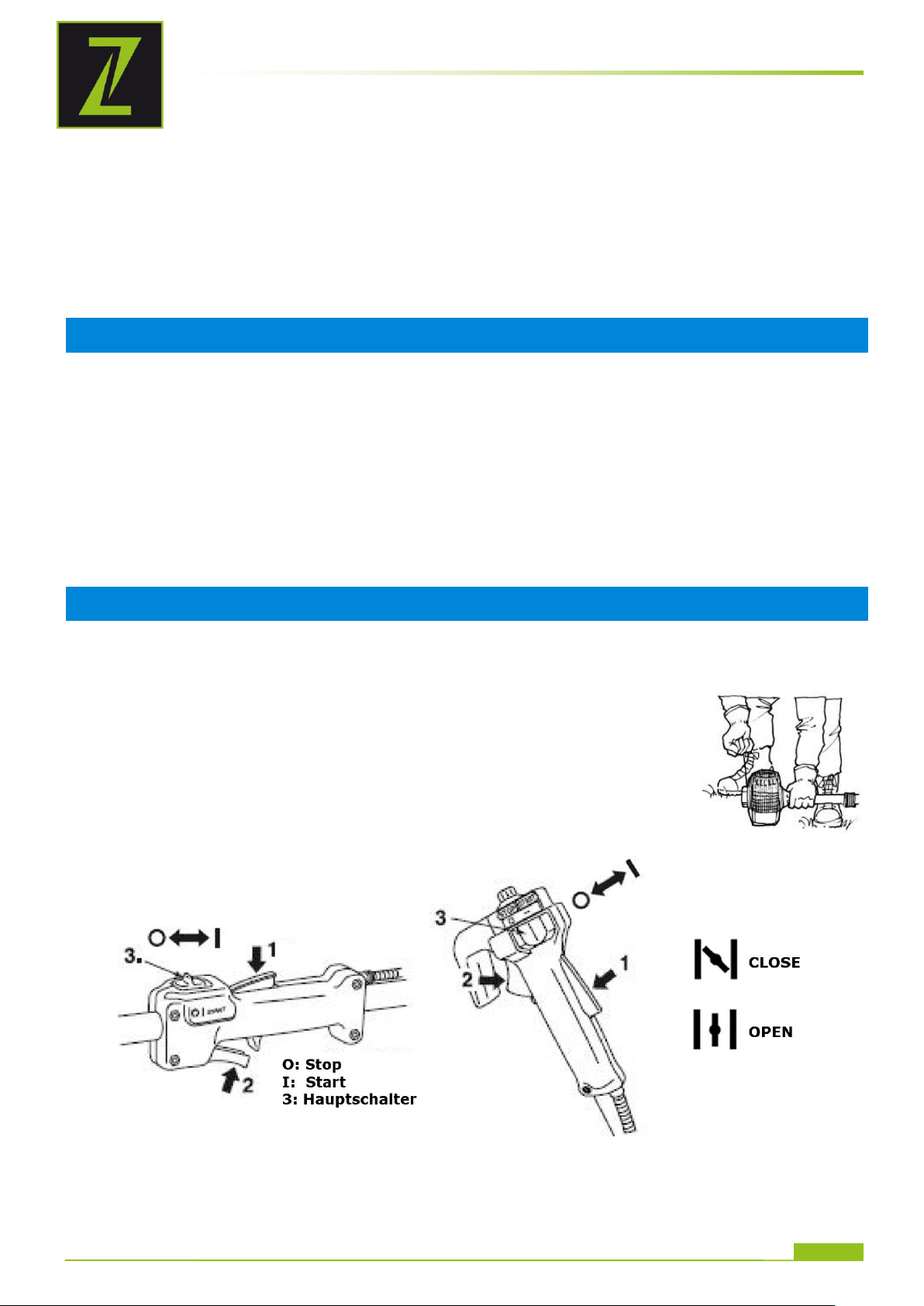

8.2 Start
Schalten Sie den Hauptschalter (3) auf ein „I“.
Schalten sie den Choke in Position CLOSE.
H I N WE I S
Die CLOSED Position des Chokes reichert das Kraftstoffgemisch für das Starten des KALTEN Motors
an. Die OPEN Position liefert das richtige Kraftstoffgemisch für den normalen Betrieb nach dem
Starten und für das Neustarten eines warmen Motors.
Drücken Sie dann 2-3-mal die Primärpumpe.
Die Primärpumpe ist neben dem Tank unten am Vergaser angebracht.
Gashebel in Startposition bringen (1►2►3)
Den Anlassergriff greifen und ihn langsam anziehen. Der Widerstand wird
hart an einer bestimmten Position, die dem Druckpunkt entspricht. Das
Seil ein bisschen von diesem Punkt zurückspulen lassen, und dann kraftvoll
anziehen.
Wenn der Motor ruhig läuft, schalten Sie den Choke auf Position OPEN.
8.3 Stopp
•Gashebel loslassen und Hauptschalter (3) auf ein „0“ stellen.

WARTUNG
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at14
ZI-MOS145J / ZI-MOS145JAK
9WARTUNG
A C H T U NG
Vor Wartungsarbeiten Maschine ausschalten und Maschine abkühlen lassen!
Die Maschine ist wartungsarm und enthält nur wenig Teile, die der Bediener einer Instandhaltung
unterziehen muss.
Störungen oder Defekte, die die Sicherheit der Maschine beeinträchtigen können, umgehend
beseitigen lassen.
Tragen Sie feste Handschuhe, wenn Sie das Schneidmesser einbauen oder entfernen.
Beschädigte Schneidwerkzeuge dürfen auf keinen Fall begradigt oder geschweißt werden!
H I N WE I S
Nur ein regelmäßig gewartetes und gut gepflegtes Gerät kann ein zufrieden stellendes Hilfsmittel sein.
Wartungs- und Pflegemängel können zu unvorhersehbaren Unfällen und Verletzungen führen.
Reparaturen die spezielle Fachkenntnisse erfordern, sollten nur von autorisierten Service Centern
durchgeführt werden.
Unsachgemäßer Eingriff kann das Gerät beschädigen oder Ihre Sicherheit gefährden.
Kontrollen zur Instandhaltung der Maschine
Lockere oder verlorene Schrauben
Vor jeder Inbetriebnahme
Beschädigung von Maschinenteilen
Vor jeder Inbetriebnahme
Beschädigung der Schneidausrüstung
Vor jeder Inbetriebnahme
Kraftstofftank auf Dichtheit
Vor jeder Inbetriebnahme
Maschine säubern
Nach jeder Inbetriebnahme
Zündkerze reinigen
Alle 25 Betriebsstunden
Luftfilter reinigen
Alle 20-30 Betriebsstunden
9.1 Reinigung
Maschine von Staub und Grasresten befreien.
Maschinengehäuse mit einem feuchten Tuch und gegebenenfalls etwas handelsüblichem Spülmittel
säubern.
H I N WE I S
Der Einsatz von Lösungsmitteln, aggressiven Chemikalien oder Scheuermitteln kann zu
Lack- und anderen Sachschäden an der Maschine führen!
Daher gilt: Bei der Reinigung nur Wasser und ggf. milde Reinigungsmittel verwenden
Blanke Flächen der Maschine gegen Korrosion imprägnieren (z.B. mit Rostschutzmittel WD40)!
9.1.1 Reinigung des Luftfilters
Ein verstopfter, schmutziger Luftfilter verringert die Leistungsfähigkeit Ihres Motors erheblich!
Lösen Sie die Abdeckung des Luftfilters. Nehmen Sie die Luftfilterabdeckung ab, nehmen Sie den
Luftfilter heraus. Reinigen Sie den Luftfilter unter fließendem Wasser. Wringen Sie ihn aus. Lassen
Sie ihn trocknen. Tropfen Sie einige Tropfen Motoröl auf den Filter. Setzen Sie den Filter wieder ein
und montieren Sie die Luftfilterabdeckung.

WARTUNG
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at15
ZI-MOS145J / ZI-MOS145JAK
9.1.2 Zündkerze kontrollieren
Nehmen Sie die Zündkerzenkappe ab. Lösen und entfernen Sie vorsichtig die Zündkerze. Reinigen
Sie die Zündkerze mit einer kleinen Bürste von Rußablagerungen etc.
Der Kontaktabstand zwischen den beiden Kontakten sollte etwa 0,5mm - 0,7mm (etwa
Kreditkartendicke) betragen
9.1.3 Vergaser
H I N WE I S
Vergasereinstellungen sind nur vom geschulten Fachpersonal durchzuführen!
9.2 Lagerung
Wenn die Motorsense länger als 30 Tage gelagert wird:
Warten Sie bis die Maschine ausreichend abgekühlt ist.
Lassen Sie den Treibstoff aus dem Tank in ein geeignetes Auffanggefäß ab und lagern Sie den
abgelassenen Treibstoff in einem geeigneten Behälter.
Fadenspule und Messerblatt entfernen und säubern
Messerschutz anbringen
Maschine reinigen und trocknen
An einem trockenen, außerhalb der Reichweite von Kindern Ort, gut verpackt ( Schutz vor
Schnittverletzungen) lagern
Bedecken Sie die Maschine gut und lagern Sie diese an einem trockenen und sauberen Ort.
9.3 Entsorgung
Entsorgen Sie Ihre Maschine, Maschinenkomponenten und Betriebsmittel nicht im
Restmüll. Kontaktieren Sie Ihre lokalen Behörden für Informationen bzgl. der
verfügbaren Entsorgungsmöglichkeiten. Wenn Sie bei Ihrem Fachhändler eine neue
Maschine oder ein gleichwertiges Gerät kaufen, ist dieser in bestimmten Ländern
verpflichtet Ihre alte Maschine fachgerecht zu entsorgen.

FEHLERBEHEBUNG
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at16
ZI-MOS145J / ZI-MOS145JAK
10 FEHLERBEHEBUNG
Fehler
Mögliche Ursache
Behebung
Motor läuft nicht
Falsche Reihenfolge beim
Startvorgang
Beachten Sie die richtige Startfolge
Luftfilter verschmutzt
Luftfilter reinigen/ersetzen
Fehlende Kraftstoffversorgung
Tanken
Fehler in der Kraftstoffleitung
Kraftstoffleitung auf Knicke oder
Beschädigungen überprüfen
Motor abgesoffen
Zündkerze herausschrauben,
reinigen und trocknen;
anschließend das Starterseil
mehrmals ziehen; Zündkerze
wieder reinschrauben
Zündkerzenstecker nicht
aufgesteckt
Zündkerzenstecker aufstecken
Kein Zündfunke
Zündkerze reinigen/ersetzen
Zündkabel prüfen
Motor läuft an und stirbt
sofort ab
Falsche Vergasereinstellung
(Leerlaufdrehzahl)
an Kundendienst wenden
Maschine arbeitet mit
Unterbrechungen (stottert)
Vergaser ist falsch eingestellt
an Kundendienst wenden
Zündkerze ist verrußt
Zündkerze reinigen/ersetzen.
Zündkerzenstecker prüfen
Rauchentwicklung
Falsche Kraftstoffmischung
(2-Takt-Motor)
richtige Kraftstoffmischung tanken
Vergaser ist falsch eingestellt
an Kundendienst wenden
Maschine arbeitet nicht mit
voller Leistung
Maschine ist überlastet
Zu viel Schnittmaterial
Luftfilter ist verschmutzt
Luftfilter reinigen/ersetzen
Vergaser ist falsch eingestellt
an Kundendienst wenden
Schneidwerkzeug rotiert im
Leerlauf
Leerlaufdrehzahl zu hoch
Leerlaufdrehzahl einstellen
Schneidwerkzeug rotiert,
aber hat keine Leistung
Choke auf ON
Choke auf OFF stellen
Schlechtes Schnittergebnis
Fremdmaterial, Gras um das
Blatt gewickelt
Entfernen Sie Material
Zu hohes Gras
Wechseln Sie das Schneidwerkzeug
Stumpfes Mähmesser
Mähmesser nachschärfen oder
durch neues ersetzen
H I N WE I S
Sollten sie sich bei notwendigen Reparaturen nicht in der Lage fühlen diese
ordnungsgemäß zu verrichten, oder besitzen sie die vorgeschriebene
Ausbildung dafür nicht, ziehen sie immer eine Fachwerkstätte zum Beheben
des Problems hinzu.

PREFACE (EN)
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at17
ZI-MOS145J / ZI-MOS145JAK
11 PREFACE (EN)
Dear Customer!
This manual contains important information and advice for the correct and safe use and
maintenance of the brush cutter ZI-MOS145J / ZI-MOS145JAK.
Following the usual commercial name of the machine (see cover) is substituted in this manual with
the name "machine".
The manual is part of the machine and may not be stored separately. Read it profoundly before first
use of the machine and keep it for later reference. When the machine is handed to other persons
always put the manual to the machine.
Please follow the security instructions!
Please read the entire manual, to prevent misunderstandings, machine damage or even injuries!
Due to continuous development of our products illustrations, pictures might differ
slightly.
If you however find errors in this manual, please inform us.
Technical changes excepted!
Copyright law
© 2017
This manual is protected by copyright law –all rights reserved. Especially the reprinting as well as
the translation and depiction of pictures will be prosecuted by law. Court of jurisdiction is the
Landesgericht Linz or the competent court for 4707 Schlüsslberg, AUSTRIA.
Customer Support
ZIPPER MASCHINEN GmbH
Gewerbepark 8, 4707 Schlüsslberg
AUSTRIA
Tel.: [phone]
Fax: [phone]
Mail: [e-mail]

TECHNIC
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at18
ZI-MOS145J / ZI-MOS145JAK
12 TECHNIC
12.1 Components and delivery content
1
Engine
7
Connector (only ZI-MOS145J)
2
Belt eyelet
8
Handle
3
Safety cover
9
Belt
4
Nylon cutter blade
10
3-tooth blade
5
Nylon cutter
11
8-tooth blade
6
Pole
12
ZI-BR3 (optional)

TECHNIC
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at19
ZI-MOS145J / ZI-MOS145JAK
12.2 Technical details
Engine type
2-stroke
Engine power
1,45 kW
Displacement
51,7 cm³
Engine idling speed
3000 min-1
Max. Speed cutting equipment
9200 min-1
Pole dimension
1500 mm Ø 26mm
Shaft diameter
8 mm
Ignition type
CDI
Fuel tank capacity
1,2 l
Fuel
40:1 mixture
Weight
7,0 kg
Starter
easy Starter recoil
Sound pressure level LPA
110 dB (A) k:2,5dB(A)
Sound power level LWA
93 dB (A) k:2,5dB(A)
Guaranteed Sound power level LWA
114 dB (A)
Vibration
~10,21 m/s² k:1,5m/s²
Maximum cutting width
430 mm
Thread length
4 m
Thread thickness
Ø 2,4 mm
3-tooth blade dimension
Ø255 x Ø25,4 x 1,4mm
8-tooth blade dimension
Ø255 x Ø25,4 x 1,4mm

SAFETY
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at20
ZI-MOS145J / ZI-MOS145JAK
13 SAFETY
13.1 Intended Use
The machine must only be used for its intended purpose! Any other use is deemed to be a case of
misuse.
To use the machine properly you must also observe and follow all safety regulations, the assembly
instructions, operating and maintenance instructions lay down in this manual.
All people who use and service the machine have to be acquainted with this manual and must be
informed about the machine's potential hazards.
It is also imperative to observe the accident prevention regulations in force in your area.
The same applies for the general rules of occupational health and safety.
The machine is used for:
Mowing and trimming grass at moderate and non-slippery terrain and for cutting twigs and hedges.
Any manipulation of the machine or its parts is a misuse, in this case ZIPPER-MASCHINEN
and its sales partners cannot be made liable for ANY direct or indirect damage.
W A R NI N G
Do not change the mowing attachment!
Using saw blades for the machine is prohibited!
Damaged cutting tools may be not straightened or welded in no case
HIGHEST RISK OF INJURY!
13.2 Safety instructions
Missing or non-readable security stickers have to be replaced immediately!
To avoid malfunction, machine defects and injuries, read the following security
instructions!
The locally applicable laws and regulations may specify the minimum age of the operator and limit
the use of this machine!
Use the machine only in good enough light to allow a safe operation can be guaranteed.
In tiredness, decreased concentration or under the influence of alcohol or drugs, the work on
the machine is prohibited!
Caution in slippery conditions - slip hazard - risk of injury. When working, robust and non-slip
footwear. Slides / stumble / traps are a major cause of serious injury or death.
The machine may only be operated by trained personnel.
Unauthorized persons, especially children and not trained personnel must be kept away from the
running machine!
If you pass the machine to third, these instructions must be attached to the machine.
Before each use, the reliability of the machine is to be checked (tightness of the cutting tool, the
proper function of the throttle lever)
Danger of burns! During the operation flow of hot exhaust gases and engine parts such as the
carburettor and engine become hot.
Never place a hot brush cutter in dry grass or other easily flammable materials.
After the operation, the machine must cool down. Otherwise there is an imminent risk of burns
WARNING: Gasoline is highly flammable!
Smoking and open flames are prohibited during refuelling. Do not refuel when the engine and
carburettor are still very hot.
