ZALMAN ZM-PC200 User manual

1
ZM-PC200
USER'S MANUAL
English / français / Deutsch / Español / русский / 中文 / 日本語 / 한국어
Ver.130121
ZM-PC200
WEB CAMERA

2
ZM-PC100
ENGLISH

3
ZM-PC200
1. Safety Precautions
2. Features
3. Product Specifications
1) Warning
- Do not place the product on unstable surface. Product could be damaged.
- Wipe the product with wet tissue that has been squeezed or a dry cloth.
- Keep away from liquid.
- Keep away from humidity.
- Keep away from strong sunlight.
- Do not forcefully twist the joints of the products.
2) Caution
- Do not try to fix or disassemble the products, please contact the service center when needed.
- Warranty service does not apply to the products that have been damaged intentionally.
- When not in use for a certain period detach the product from the computer port.
- When using front USB, USB hub, keyboard USB port, the product might not work as smoothly due
to the low power supply, please link directly to the desktop USB port.
1) UVC technology applied, no need for driver installation. (Supports Win XP SP2 and above )
2) Supports high definition video filming with high quality Full HD CMOS semsor.
3) Up to 12,000,000pixel image shooting with the software.
4) Automatic white balance and face tracking
5) Built in microphone
6) Fixed focus.
1) Supported video mode
2) Frame rate
3) Image Sensor
4) Maximum Resolution
5) Supports OS
6) Input Rating
Video(Hardware) Photo(Software)
Full HD 1920*1080 4000*3000(12M)
OS Yes or No
Windows XP/Vista/7/8 Yes
Mac OSX 10.4.8 above Yes
Voltage Current
DC 5V 100mA
Image Sensor
1/4.5" Full HD CMOS Sensor
Full HD 1920*1080 HD 1280*720 VGA 640*480
30fps 30fps 30fps
MJPG YUY2

4
ZM-PC200
7) Temperature and humidity
8) Demensions and Weight
9) System Requirments
10) EMC and Environment Regulatory
Operation Storage
Tempeature 0~+40℃ -10~+70℃
Humidity 5~80%RH 5~80%RH
Demensions Weight
57*29.8*81.5mm 95g
※ Basic Requirments
- 1 GHz Intel® Core™2 Duo or above
- 512MB RAM or more
- 500MB hard drive space or more
- USB 2.0 port
- Windows XP SP2/Windows Vista/ Windows 7/ Windows 8
※ For Full HD 1080p Video Recording
- 2.4GHz Intel® Core™2 Duo
- 2GB RAM or more
- 1GB hard drive space or more
- USB 2.0 port
- Windows XP SP2/Windows Vista/ Windows 7/ Windows 8
4. Components
Web camera User manual Software CD Cable Clip
User's Manual

5
ZM-PC200

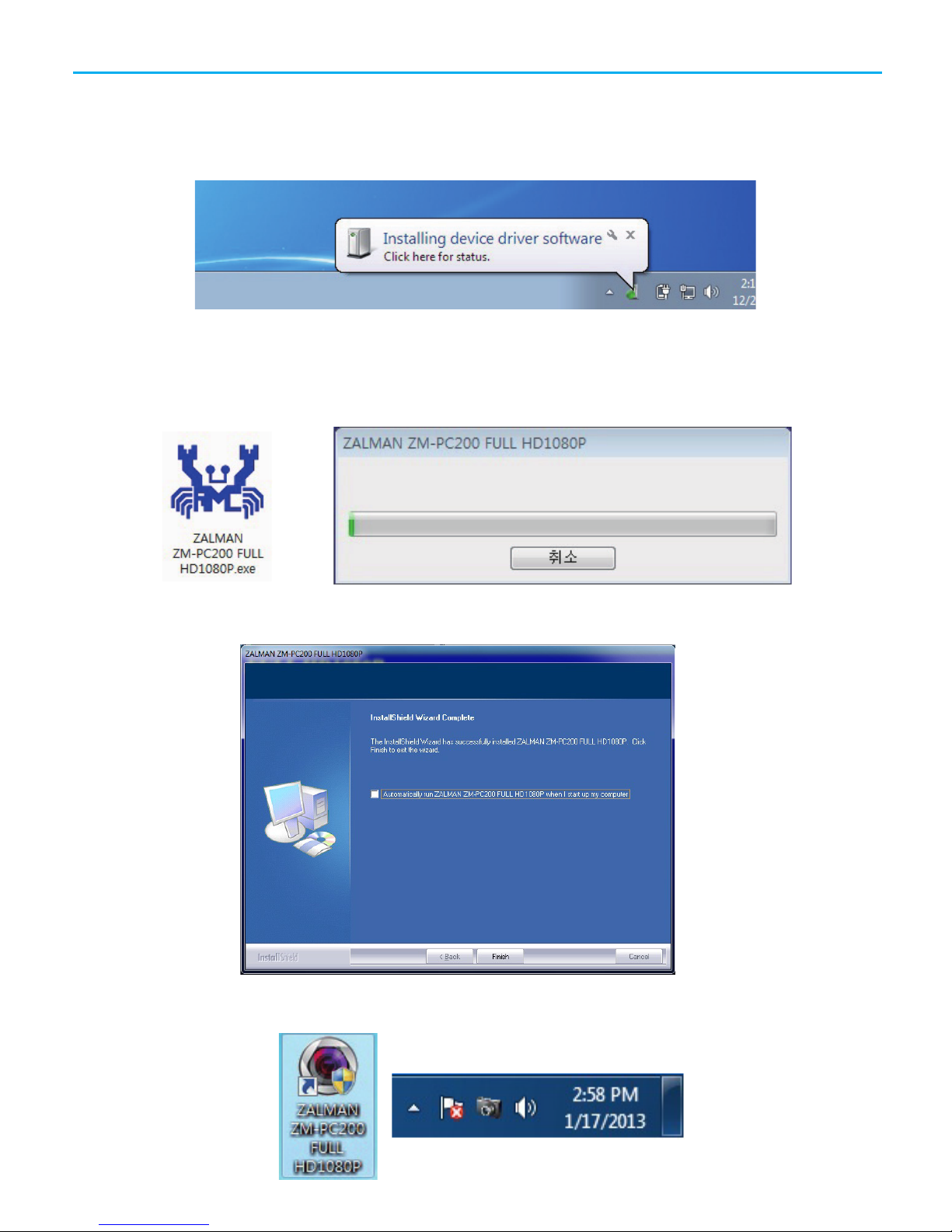

5. Driver and program Installation
1. Please make sure the WebCam is plugged in the USB port before installation.
2. Insert Driver/Application Disc into CD-ROM driver, open the driver directly and double
click Setup.exe and the system will automatically run necessary files and display
windows as following and click "Next".
3. Click "Finish"
4. When installation is completed, you will find a webcam Icon in your task bar.

6
ZM-PC200

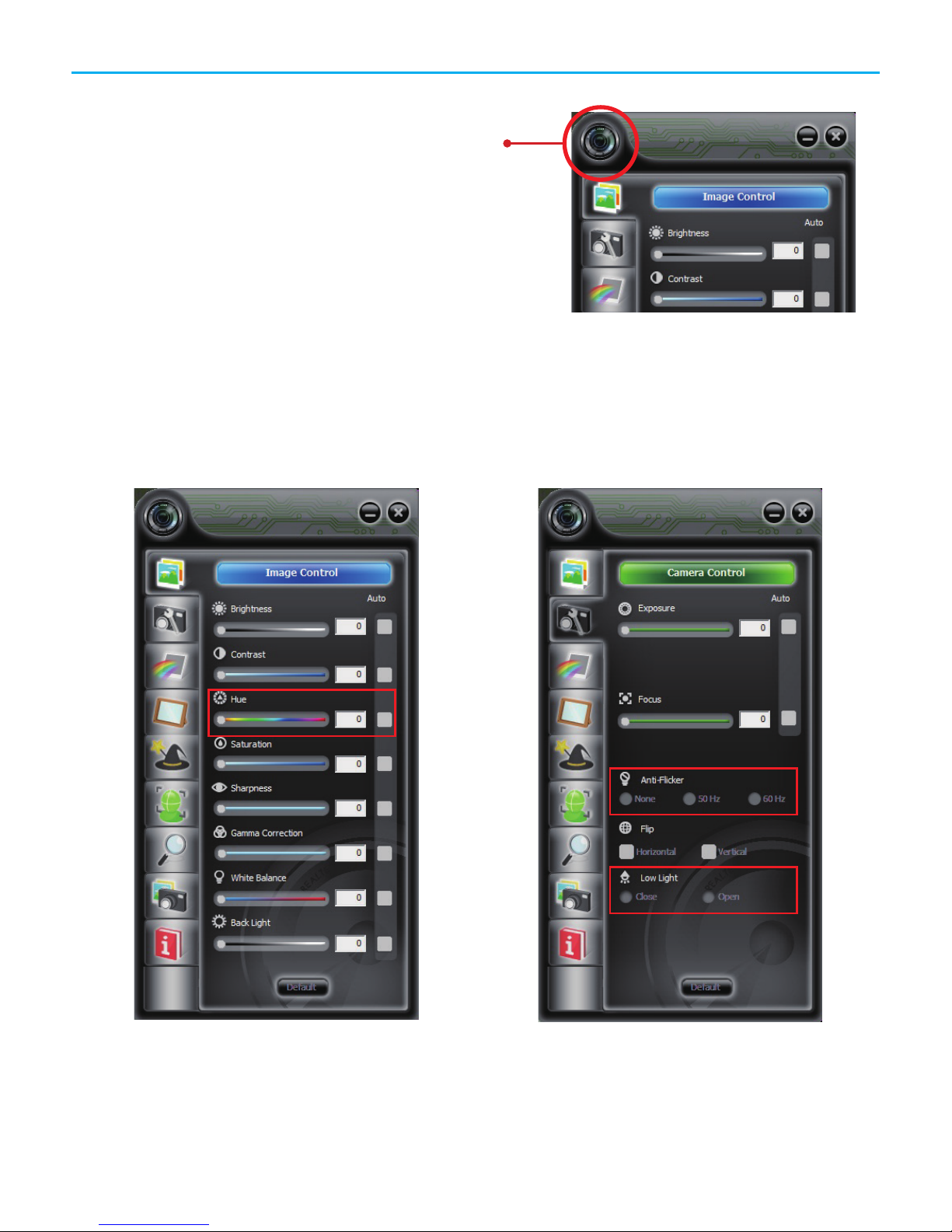

1. How to preview the picture
Right Click the Webcam Icon in the Taskbar, and choose
“Show Main Panel“. Left click the preview window in
the upper left corner, then you can see it.
Preview Icon
2. How to use settings and advanced setting
Click “Image Control” and “Camera Control”, you can do settings and adjust the quality of the
picture.
① Adjust the parameter to your
favorite setting
① It’s very important to set the frequency the
same as your local power supply
② Click it under low-light surrounding
①
①
②

7
ZM-PC200
6. Using the Program

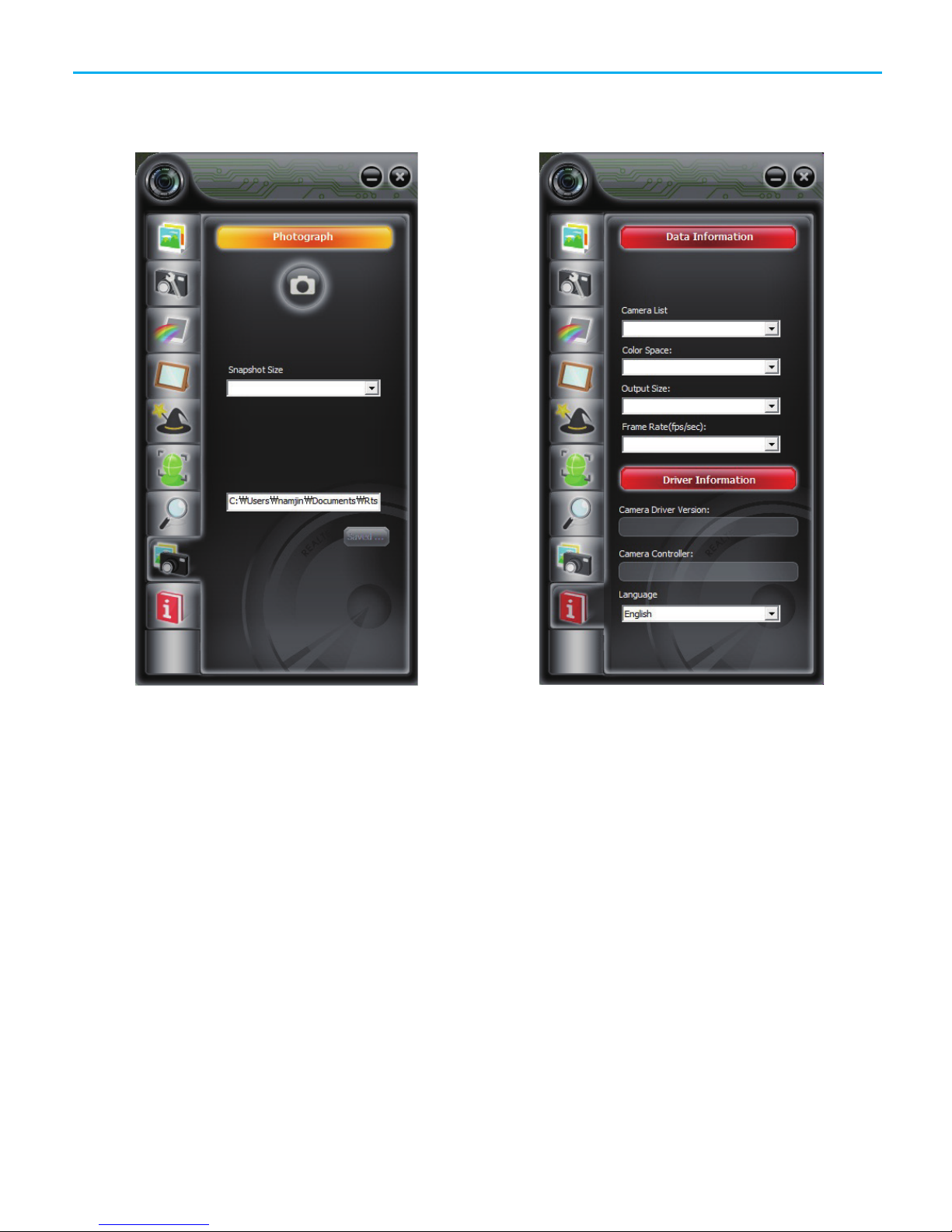

3. How to take a picture
Select “Photograph” icon and choose
your favorable image size. Click save
and choose the save disk, then click
“snapshot”.
4. How to adjust the resolution
Enter “Data Information” and choose
“disable”, you can adjust the resolution
of preview window. The window size
will keep VGA size.
※ Note:
High resolution will decrease picture
speed(fps).

8
ZM-PC200

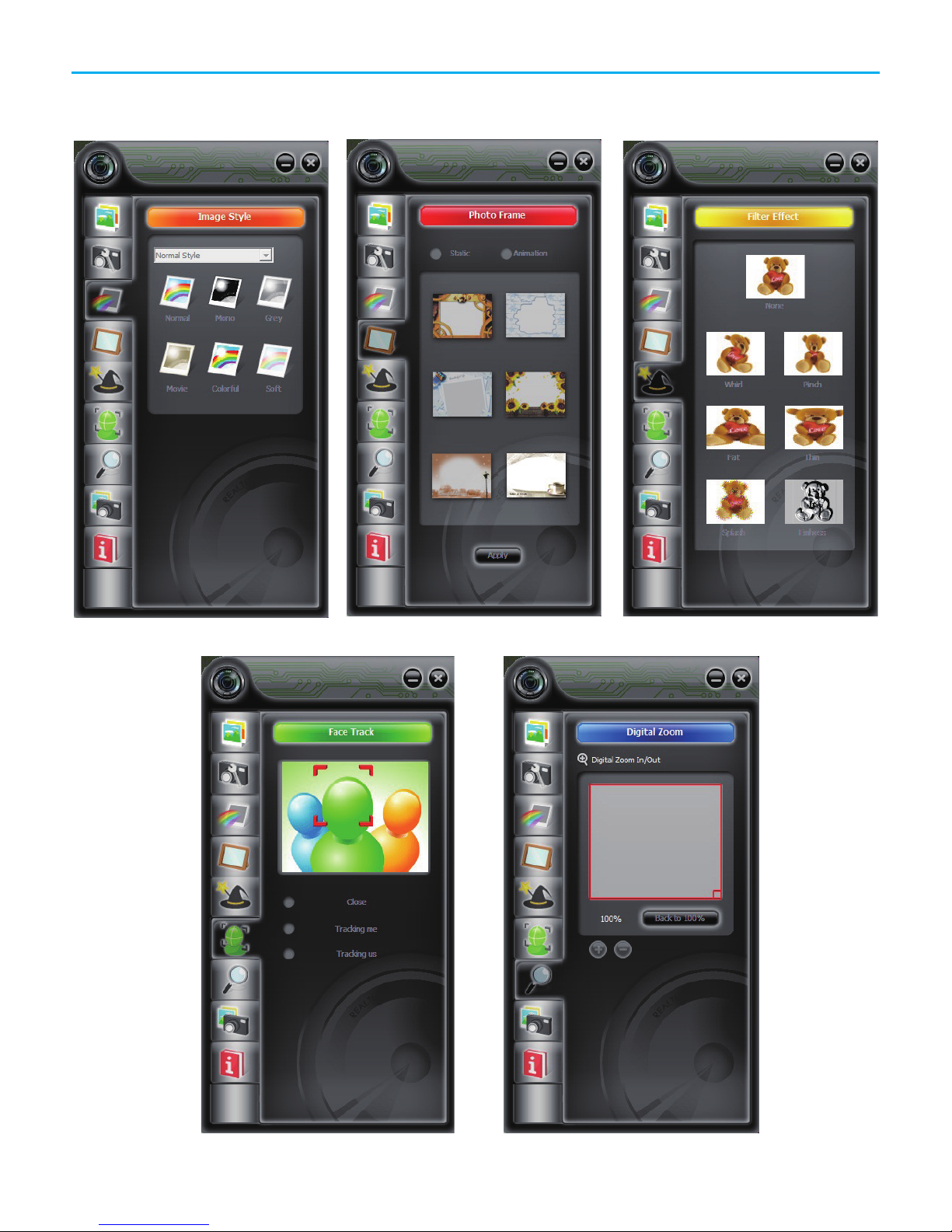

The following pages you can set image style, photo frame and filter effect for your video and
pictures.
Photo Frame
Image Style
Face tracking Digital zoom
Filter Effect

9
ZM-PC200
ZALAMN webcams are covered by 1 years limited warranty as stated in the terms and conditions herein.
WARRANTY PERIOD
The warranty hereof shall mean a period of 1 years from the date of purchase.
HOW TO GET SERVICE:
You may visit “Where to buy” section on ZALMAN website below to check who the local distributor in
your region area. (http://www.zalman.com/Company/Network/Network_eng.asp)
WARRANTY TERMS AND CONDITIONS ON ZALMAN WEBCAMS
1. ZALMAN guarantee that the webcam you have purchased is free from manufacturing defects in
materials and workmanship when dispatched from our warehouse. The receipt of purchase shall be
provided as proof of the date of purchase and the warranty period commences as of that date.
2. During the warranty period, webcam will be delivered and collected by the customer.
3. Notwithstanding the foregoing, this warranty shall not be construed to come with international
warranty service. The warranty service only covers webcams which have been purchased in the local
country. Extra charges will apply if service or replacement is requested in a different country.
4. Proof of purchase will be required in the event of discrepancy with alternative record(s) of sale.
5. The warranty automatically becomes void if the product has been physically damaged or rendered
defective –
(a) as a result of an accident, misuse, fire, lightning, malicious damage, water damage, abuse or other
circumstances beyond ZALMAN’s control;
(b) by the use of parts or peripherals not authorized by ZALMAN;
(c) as a result of normal wear and tear;
(d) by use in an improper operating environment;
(e) by modification of the webcam;
(f) by the serial number or product code sticker being removed or defected;
(g) as a result of servicing by anyone other than an ZALMAN authorized service centre or its authorized
service agent(s)
(h) as a result of not being operated in conformity with ZALMAN’s user manual.
6. The customer must ensure that the webcam is packed in appropriate packing for all handling.
Any damage due to improper packing will be chargeable to the customer.
7. The ZALMAN authorized distributor(s)/reseller(s) may charge the customer at current applicable hourly
rates if the technician determines that the problem is;
(a) user related;
(b) caused by changes made to the normal settings of the webcam;
(c) caused by the customer’s computer or electrical power supply;
(d) due to cause(s) that are not covered by this warranty.

10
ZM-PC100
français

11
ZM-PC200
1. Précautions
2. Fonctions
3. Spécifications du produit
Si ce genre de PC/WEB Camera est chaud lorsqu’il fonctionne pendant longtemps., nous vous
suggérons d’arrêter de travailler pendant un certain temps
▶ Eviter le contact de la lentille à la main, des trucs pointus ou grossiers; utiliser un chiffon
propre et doux pour nettoyer
▶Ne l'utilisez pas dans des circonstances chauds, froids, poussiéreux ou humides.
▶Evitez de tomber dans la mesure du possible, la chute sévère peut causer des dommages à la
lentille, un dysfonctionnement ou des rayures sur la surface.
1) Technologie Technologie UVC ne nécessitant pas l’installation de pilotes Supplémentaires.
(Supports Win XP SP2 or above )
2) Full HD appareil photo numérique de Haut Résolution avec capteur CMOS.
3) Résolution maximale d'image instantanée: 4000 * 3000 (12M pixels snapshot).
4) Whiteness Balance automatique et tracking de visage.
5) Microphone intégré
6) Mise au point fixe.
1) Mode vidéo
2) Fréquence d’images
3) Image sensor
4) Résolution maximale
5) Prise en charge OS
6) Tension d'entrée
Video(Hardware) Snapshot(Software)
Full HD 1920*1080 4000*3000(12M)
OS Yes or No
Window XP/Vista/7/8 Yes
Mac OS X 10.4.8 en haut Yes
Voltage Courant
DC 5V 100mA
Full HD 1920*1080 HD 1280*720 VGA 640*480
30fps 30fps 30fps
MJPG YUY2
Image Sensor
1/4.5" Full HD CMOS Sensor

12
ZM-PC200
7) Température et humidité
8) Dimension et poids
9) System Configuration requise
10) EMC et l'environnement réglementaire
Opération Stockage
Température 0~40℃ -10~70℃
Humidité 5~80%RH 5~80%RH
Dimension poids
57*29.8*81.5mm 95g
※ Configuration de base
- 1 GHz Intel® Core™2 Duo ou au-dessus
- 512MB RAM ou plus
- 500MB hard drive space ou plus
- USB 2.0 port
- Windows XP SP2/Windows Vista/ Windows 7/ Windows 8
※ For Full HD 1080P Video Recording
- 2.4GHz Intel® Core™2 Duo ou au-dessus
- 2GB RAM ou plus
- 1GB hard drive space ou plus
- USB 2.0 port
- Windows XP SP2/Windows Vista/ Windows 7/ Windows 8
4. composants
caméra Web manuel de
l'utilisateur
Software CD attache-câble
User's Manual

13
ZM-PC200

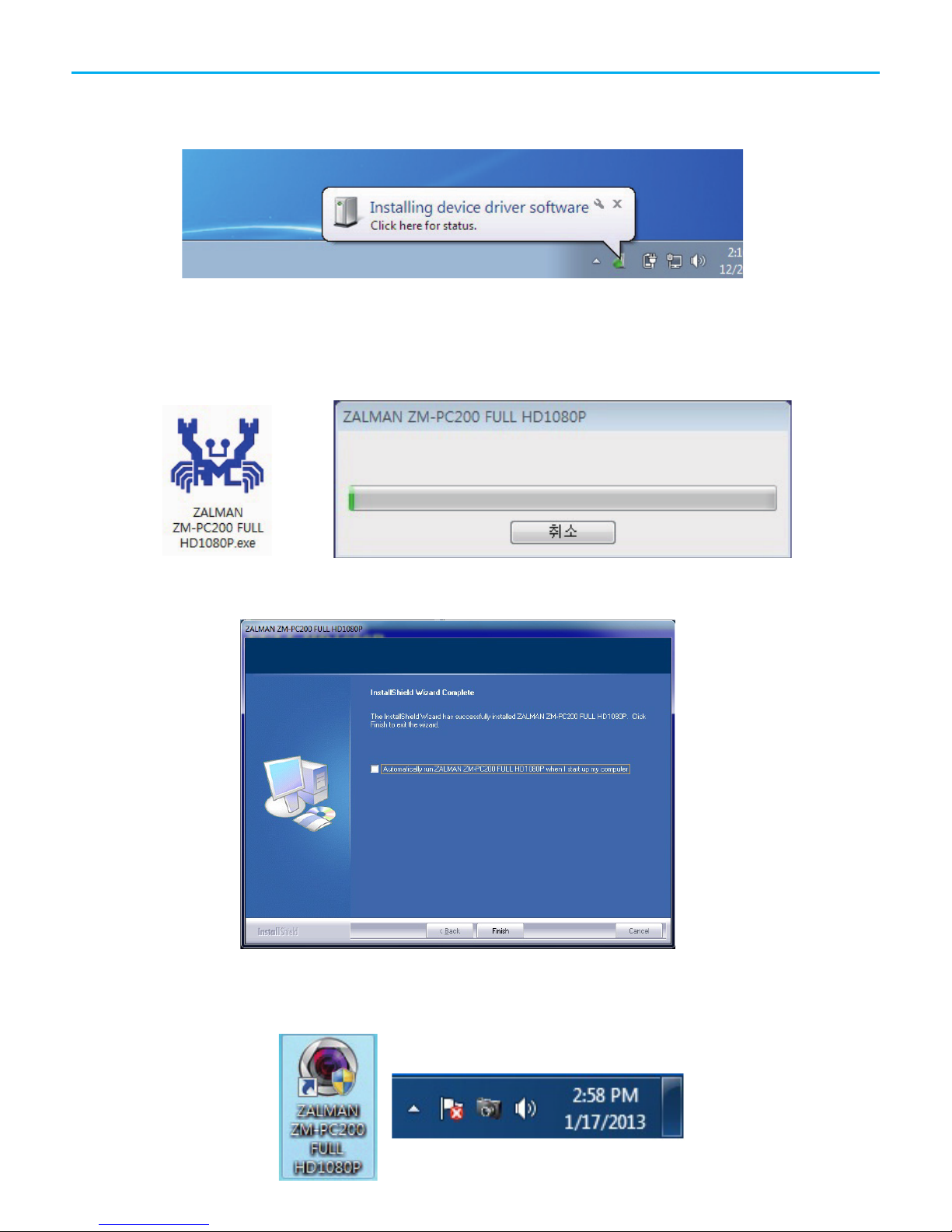

5. L’installation de Pilote
3. Clicquez “Finish”
4. Lorsque l'installation est terminée, vous trouverez une icône de webcam dans votre
barre des tâches.
1. Assurez-vous que la webcam est branchée dans le port USB avant l'installation.
2. Insérez la disque de Pilote / Application dans le lecteur CD-ROM, ouvrez le pilote
directement et double-cliquez sur Setup.exe et le système exécute automatiquement
les fichiers nécessaires et affiche des fenêtres de la manière suivante. Clicquez “Next”

14
ZM-PC200

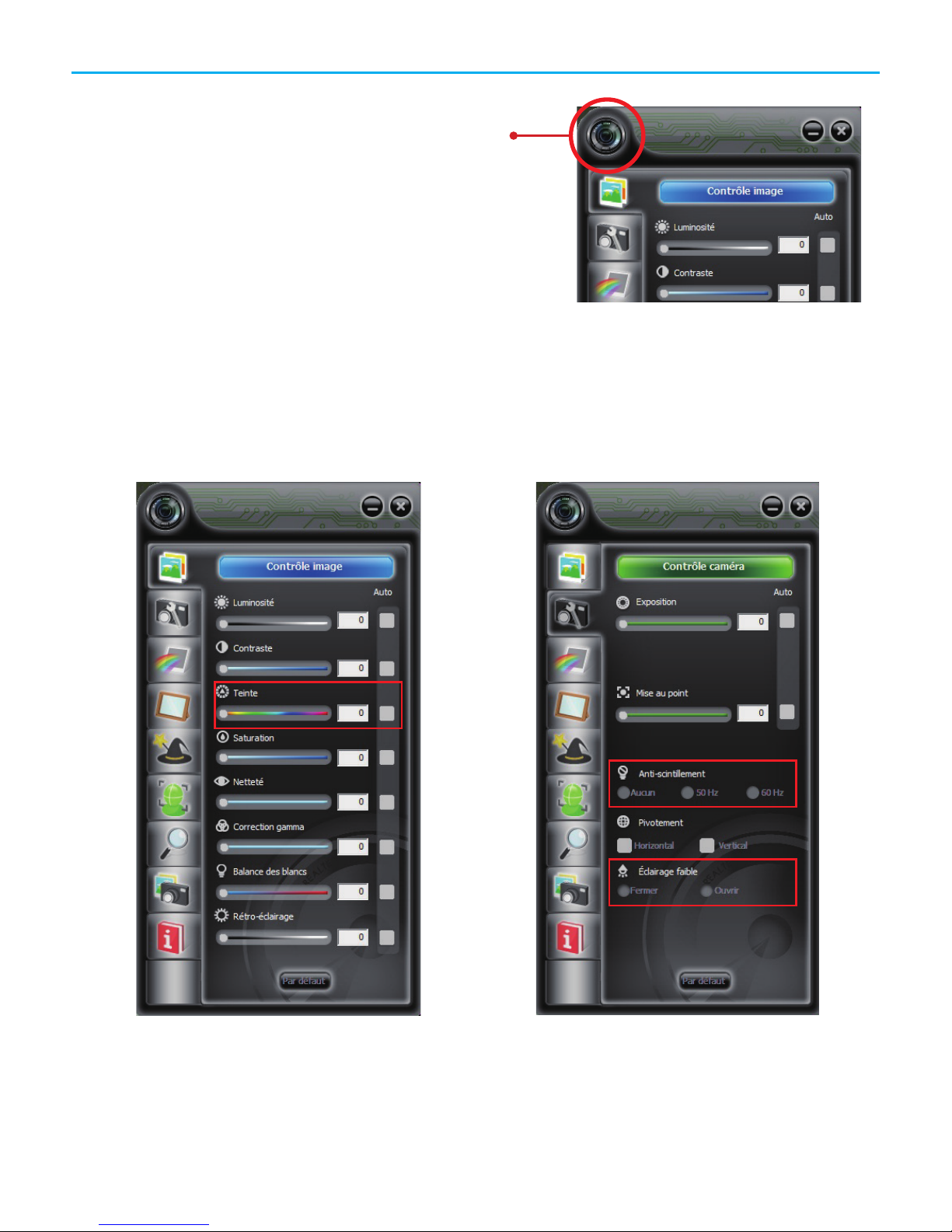

1. Comment prévisualiser l'image
Faire un droit-Clic sur l'icône de Webcam dans la barre
des tâches, et choisissez "Show Panel principal". Faire
un Gauche-Clic de la fenêtre d’aperçu dans le coin
supérieur gauche, puis vous pouvez le voir
icône de prévisualisation
2. Comment utiliser “settings“ et advanced setting
Clicquez sur “Image Control” et “Camera Control”, vous pouvez faire les réglages et adjuster
la qualité de l’image.
① Réglez le paramètre à votre
réglage favori
① Il est très important de régler la même
fréquence que votre alimentation électrique
locale
② Cliquez dessus en cas de faible éclairage
①
①
②

15
ZM-PC200
6. Programm
3. Comment prendre une photo
Sélectionnez l’icône "Photograph"
et choisissez la taille de votre image
favorable. Cliquez « save » et choisissez
« save disc », puis cliquez sur
«snapshot».
4. Comment ajuster la résolution
Entrez “Data Information” et choisissez
“disable”, vous pouvez adjuster la
resolution de la fenêtre d’aperçu. La
taille de la fenêtre gardera le format
VGA.
※ Remarque:
La Haute résolution diminue la
vitesse d‘image(fps)

16
ZM-PC200

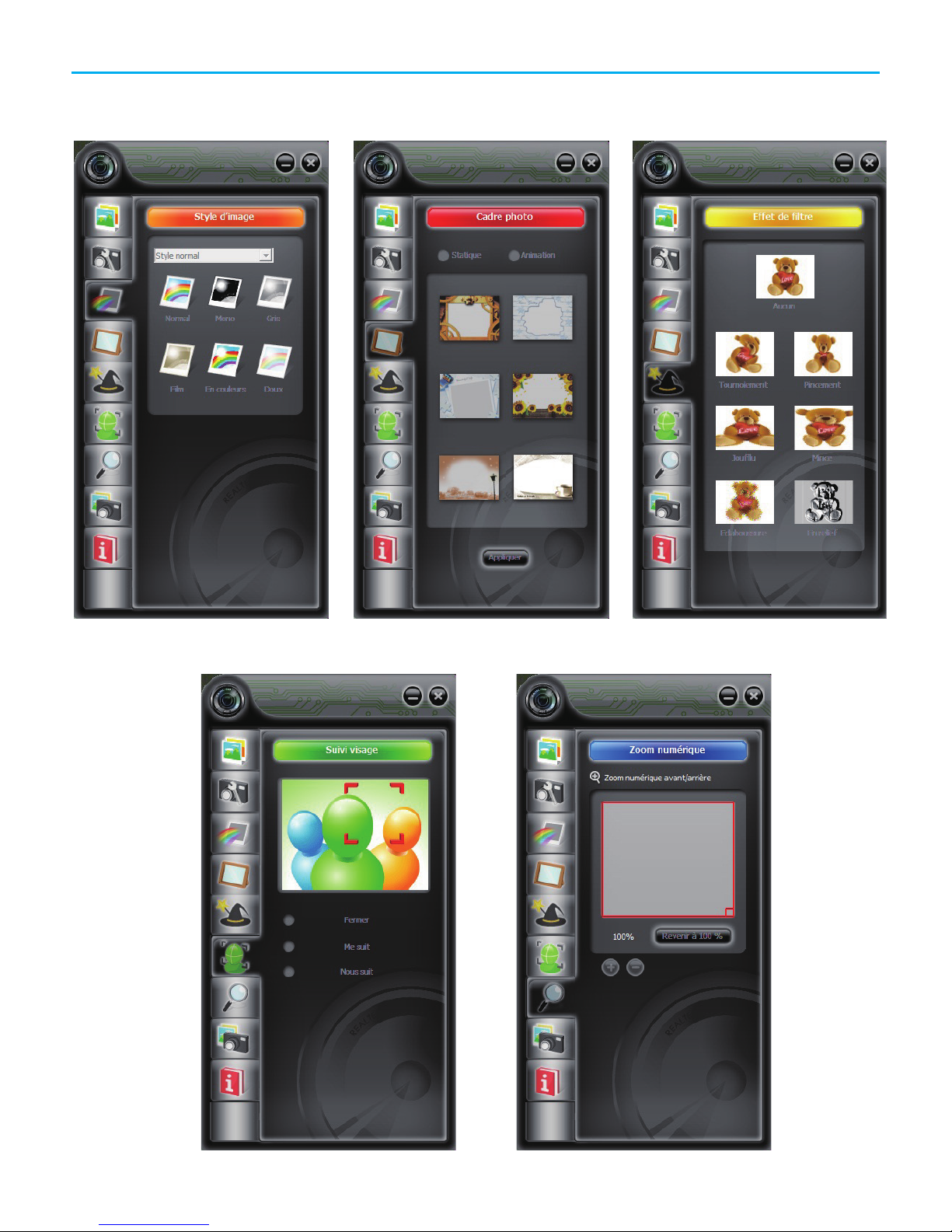

Aux pages suivantes vous pouvez définir le style d'image, le cadre photo et l'effet de filtre pour
vos vidéos et images.
Champ de réglage de
photo frame
style d'image
face tracking fonction zoom
Champ de réglage des effets

17
ZM-PC200
17
ZM-PC100
Deutsch

18
ZM-PC200
1. Warnung
2. Features
3. Product Spezifikationen
Beachten Sie, dass PC und Web Kamera sehr heiß werden können, wenn sie längere Zeit laufen.
Auf diesem Fall schalten Sie die Geräte aus und lassen Sie sie abkühlen.
▶ Vermeiden Sie direkte Kontakte von Hand oder von scharfen Sachen mit der Linse. Reinigen
Sie die Linse mit sauberen und weichen Lappen.
▶ Setzen Sie das Gerät nicht in heißen, kalten, staubigen oder feuchten Umgebungen ein.
▶ Lassen Sie das Gerät möglichst nicht fallen. Dies könnte zu Schaden an der Linse führen bzw.
Fehlfunktionen des Gerätes oder Kratzer an der Linsenoberfläche verursachen.
1) Unterstützung der UVC-Technologie, die keine separate Treiberinstallation benötigt
(Supports Win XP SP2 or above )
2) Hohe Resolution Full HD Digital Kamera CMOS Sensor
3) Höchste Auflösung der Snapshot-Bilder: 4000*3000(Snapshot von 12M pixel)
4) automatische Weißabgleich und Gesichtsverfolgung.
5) Eingebautes Mikrofon
6) Fix fokus.
1) Videomodus
2) Frame rate
3) Imga sensor
4) Max. resolution
5) Unterstützung OS
6) Input Rating
Video(Hardware) Snapshot(Software)
Full HD 1920*1080 4000*3000(12M)
OS Yes or No
Window XP/Vista/7/8 Yes
Mac OS X 10.4.8 oben Yes
Spannung Strom
DC 5V 100mA
Image Sensor
1/4.5" Full HD CMOS Sensor
Full HD 1920*1080 HD 1280*720 VGA 640*480
30fps 30fps 30fps
MJPG YUY2

19
ZM-PC200
7) Temperatur und Luftfeuchtigkeit
Operation Lagerung
Temperatur 0~+40℃ -10~+70℃
Luftfeuchtigkeit 5~80%RH 5~80%RH
8) Dimension and Gewicht
9) System Requirements
10) EMV und Umwelt Regulatory
Dimension Gewicht
57*29.8*81.5mm 95g
※ System Basic Requirements
- 1 GHz Intel® Core™2 Duo or above
- 512MB RAM or more
- 500MB hard drive space
- USB 2.0 port
- Windows XP SP2/Windows Vista/ Windows 7/ Windows 8
※ Full HD 1080p Video Recording
- 2.4GHz Intel® Core™2 Duo
- 2GB RAM
- 1GB hard drive space
- USB 2.0 port
- Windows XP SP2/Windows Vista/ Windows 7 / Windows 8
4. Komponenten
Web-Kamera Manual Software CD Kabel-Clip
User's Manual

20
ZM-PC200
5. Treiberinstallation
1. Überprüfen Sie vor der Installation, ob das Webcam an den USB-Anschluß angeschlossen ist
2. Legen Sie Treiber-Programm-CD in das CD-ROM-Laufwerk ein. Öffnen Sie den
WebCam-Treiber oder doppelklicken Sie auf “Setup.exe”. Das System erkennt die
notwendigen Dateien automatisch und zeigt sich ein Fenster wie folgt. Klicken Sie “Next”.
3. Klicken Sie “Finish”
4. Wenn der Installationsvorgang abgeschlossen wird, wird das Webcam-Icon auf
der Taskleiste angezeigt.
